Minifloor 8. Thermotech lattialämmitysjärjestelmä EDUT TIEDOT

Transkriptio

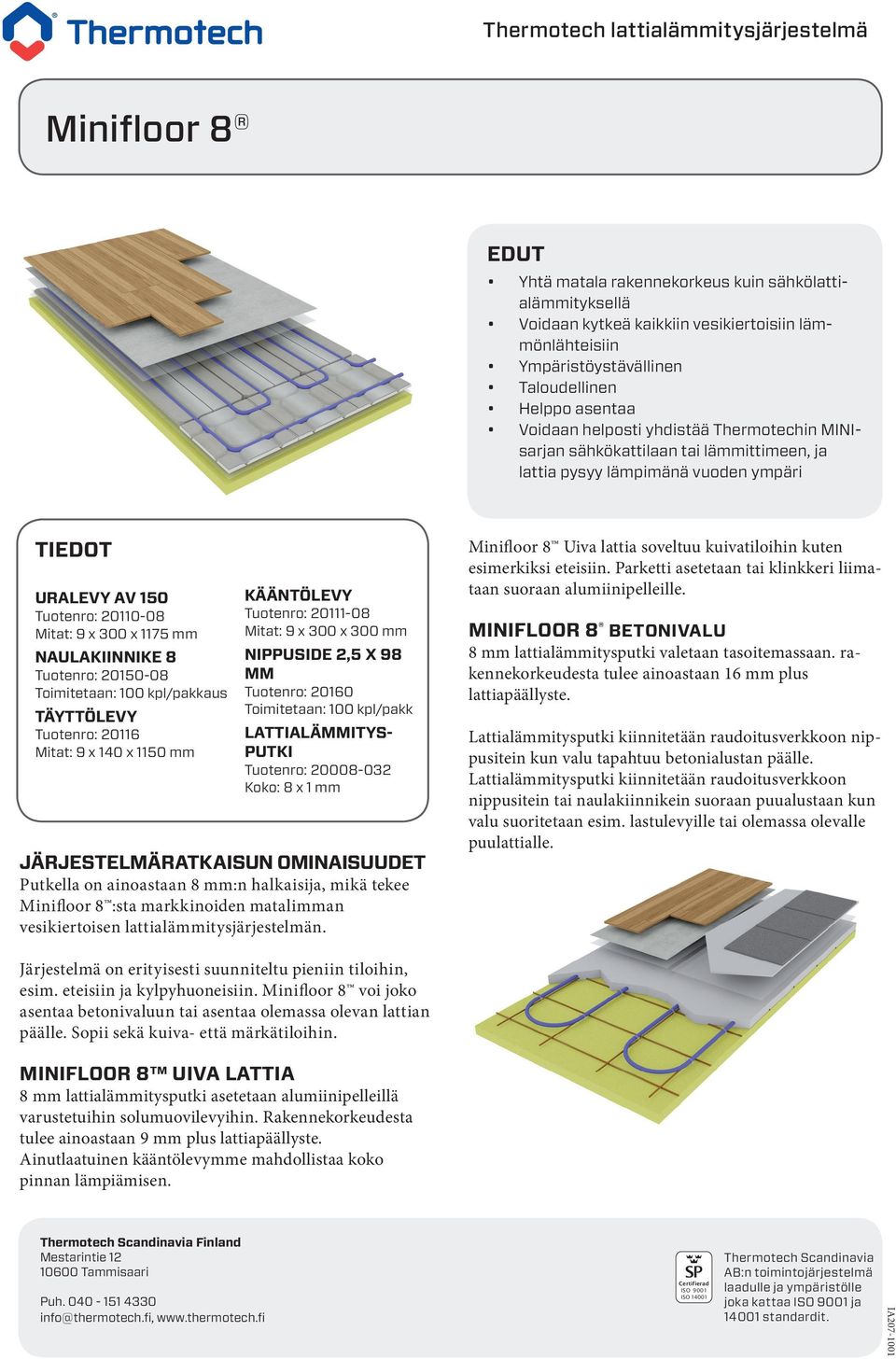

1 Minifloor 8 EDUT Yhtä matala rakennekorkeus kuin sähkölattialämmityksellä Voidaan kytkeä kaikkiin vesikiertoisiin lämmönlähteisiin Ympäristöystävällinen Taloudellinen Helppo asentaa Voidaan helposti yhdistää Thermotechin MINIsarjan sähkökattilaan tai lämmittimeen, ja lattia pysyy lämpimänä vuoden ympäri TIEDOT URALEVY AV 50 Tuotenro: Mitat: 9 x 300 x 75 mm NAULAKIINNIKE 8 Tuotenro: Toimitetaan: 00 kpl/pakkaus TÄYTTÖLEVY Tuotenro: 06 Mitat: 9 x 40 x 50 mm KÄÄNTÖLEVY Tuotenro: 0-08 Mitat: 9 x 300 x 300 mm NIPPUSIDE,5 X 98 MM Tuotenro: 060 Toimitetaan: 00 kpl/pakk LATTIALÄMMITYS- PUTKI Tuotenro: Koko: 8 x mm JÄRJESTELMÄRATKAISUN OMINAISUUDET Putkella on ainoastaan 8 mm:n halkaisija, mikä tekee Minifloor 8 :sta markkinoiden matalimman vesikiertoisen lattialämmitysjärjestelmän. Minifloor 8 Uiva lattia soveltuu kuivatiloihin kuten esimerkiksi eteisiin. Parketti asetetaan tai klinkkeri liimataan suoraan alumiinipelleille. MINIFLOOR 8 BETONIVALU 8 mm lattialämmitysputki valetaan tasoitemassaan. rakennekorkeudesta tulee ainoastaan 6 mm plus lattiapäällyste. Lattialämmitysputki kiinnitetään raudoitusverkkoon nippusitein kun valu tapahtuu betonialustan päälle. Lattialämmitysputki kiinnitetään raudoitusverkkoon nippusitein tai naulakiinnikein suoraan puualustaan kun valu suoritetaan esim. lastulevyille tai olemassa olevalle puulattialle. Järjestelmä on erityisesti suunniteltu pieniin tiloihin, esim. eteisiin ja kylpyhuoneisiin. Minifloor 8 voi joko asentaa betonivaluun tai asentaa olemassa olevan lattian päälle. Sopii sekä kuiva- että märkätiloihin. MINIFLOOR 8 UIVA LATTIA 8 mm lattialämmitysputki asetetaan alumiinipelleillä varustetuihin solumuovilevyihin. Rakennekorkeudesta tulee ainoastaan 9 mm plus lattiapäällyste. Ainutlaatuinen kääntölevymme mahdollistaa koko pinnan lämpiämisen. Thermotech Scandinavia Finland Mestarintie 0600 Tammisaari Puh info@thermotech.fi, Certifierad ISO 900 ISO 400 Thermotech Scandinavia AB:n toimintojärjestelmä laadulle ja ympäristölle joka kattaa ISO 900 ja 400 standardit. IA07-00

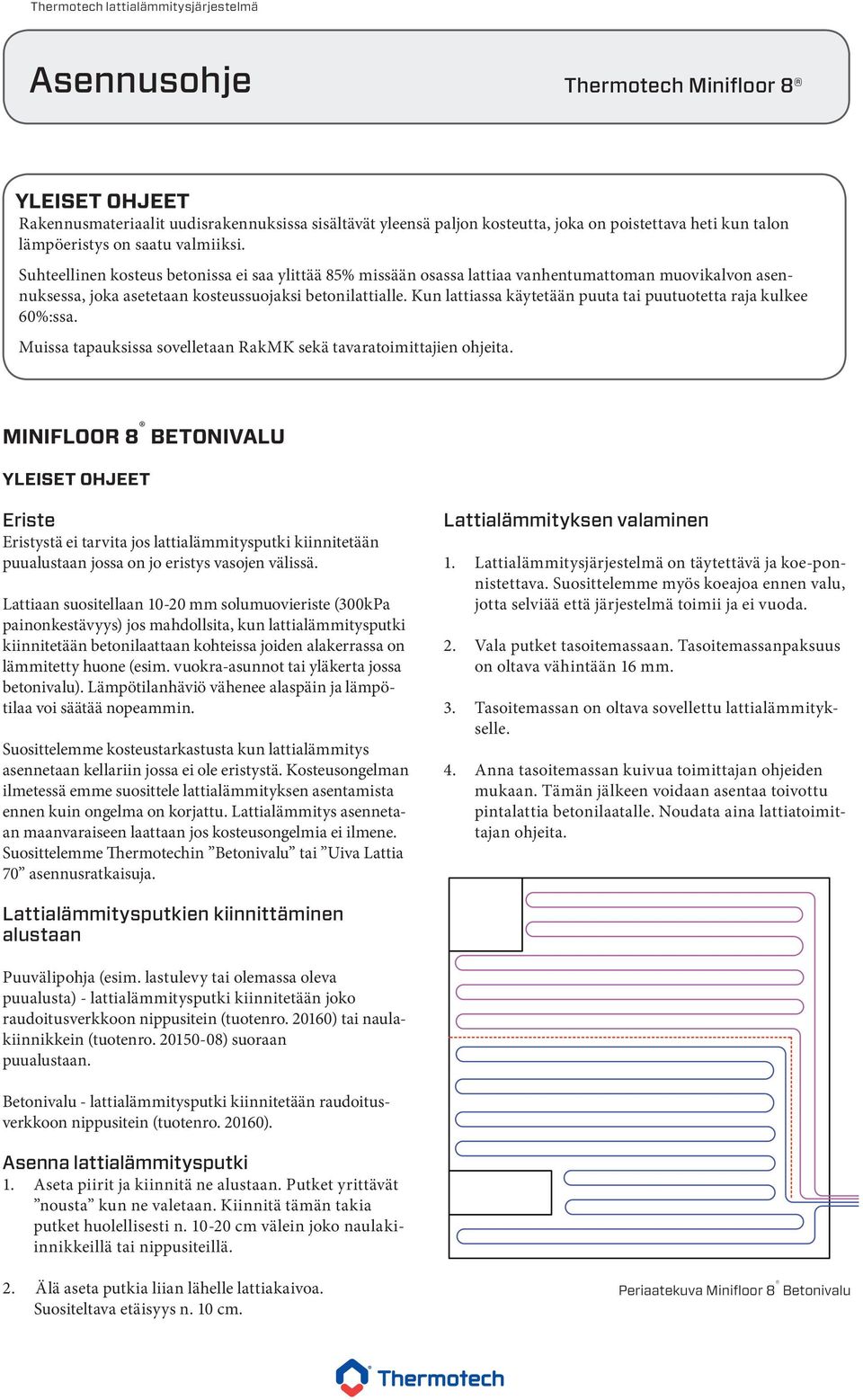

2 YLEISET OHJEET Rakennusmateriaalit uudisrakennuksissa sisältävät yleensä paljon kosteutta, joka on poistettava heti kun talon lämpöeristys on saatu valmiiksi. Suhteellinen kosteus betonissa ei saa ylittää 85% missään osassa lattiaa vanhentumattoman muovikalvon asennuksessa, joka asetetaan kosteussuojaksi betonilattialle. Kun lattiassa käytetään puuta tai puutuotetta raja kulkee 60%:ssa. Muissa tapauksissa sovelletaan RakMK sekä tavaratoimittajien ohjeita. MINIFLOOR 8 BETONIVALU YLEISET OHJEET Eriste Eristystä ei tarvita jos lattialämmitysputki kiinnitetään puualustaan jossa on jo eristys vasojen välissä. Lattiaan suositellaan 0-0 mm solumuovieriste (300kPa painonkestävyys) jos mahdollsita, kun lattialämmitysputki kiinnitetään betonilaattaan kohteissa joiden alakerrassa on lämmitetty huone (esim. vuokra-asunnot tai yläkerta jossa betonivalu). Lämpötilanhäviö vähenee alaspäin ja lämpötilaa voi säätää nopeammin. Suosittelemme kosteustarkastusta kun lattialämmitys asennetaan kellariin jossa ei ole eristystä. Kosteusongelman ilmetessä emme suosittele lattialämmityksen asentamista ennen kuin ongelma on korjattu. Lattialämmitys asennetaan maanvaraiseen laattaan jos kosteusongelmia ei ilmene. Suosittelemme Thermotechin Betonivalu tai Uiva Lattia 70 asennusratkaisuja. Lattialämmityksen valaminen. Lattialämmitysjärjestelmä on täytettävä ja koe-ponnistettava. Suosittelemme myös koeajoa ennen valu, jotta selviää että järjestelmä toimii ja ei vuoda.. Vala putket tasoitemassaan. Tasoitemassanpaksuus on oltava vähintään 6 mm. 3. Tasoitemassan on oltava sovellettu lattialämmitykselle. 4. Anna tasoitemassan kuivua toimittajan ohjeiden mukaan. Tämän jälkeen voidaan asentaa toivottu pintalattia betonilaatalle. Noudata aina lattiatoimittajan ohjeita. Lattialämmitysputkien kiinnittäminen alustaan Puuvälipohja (esim. lastulevy tai olemassa oleva puualusta) - lattialämmitysputki kiinnitetään joko raudoitusverkkoon nippusitein (tuotenro. 060) tai naulakiinnikkein (tuotenro ) suoraan puualustaan. Betonivalu - lattialämmitysputki kiinnitetään raudoitusverkkoon nippusitein (tuotenro. 060). Asenna lattialämmitysputki. Aseta piirit ja kiinnitä ne alustaan. Putket yrittävät nousta kun ne valetaan. Kiinnitä tämän takia putket huolellisesti n. 0-0 cm välein joko naulakiinnikkeillä tai nippusiteillä.. Älä aseta putkia liian lähelle lattiakaivoa. Suositeltava etäisyys n. 0 cm. Periaatekuva Minifloor 8 Betonivalu

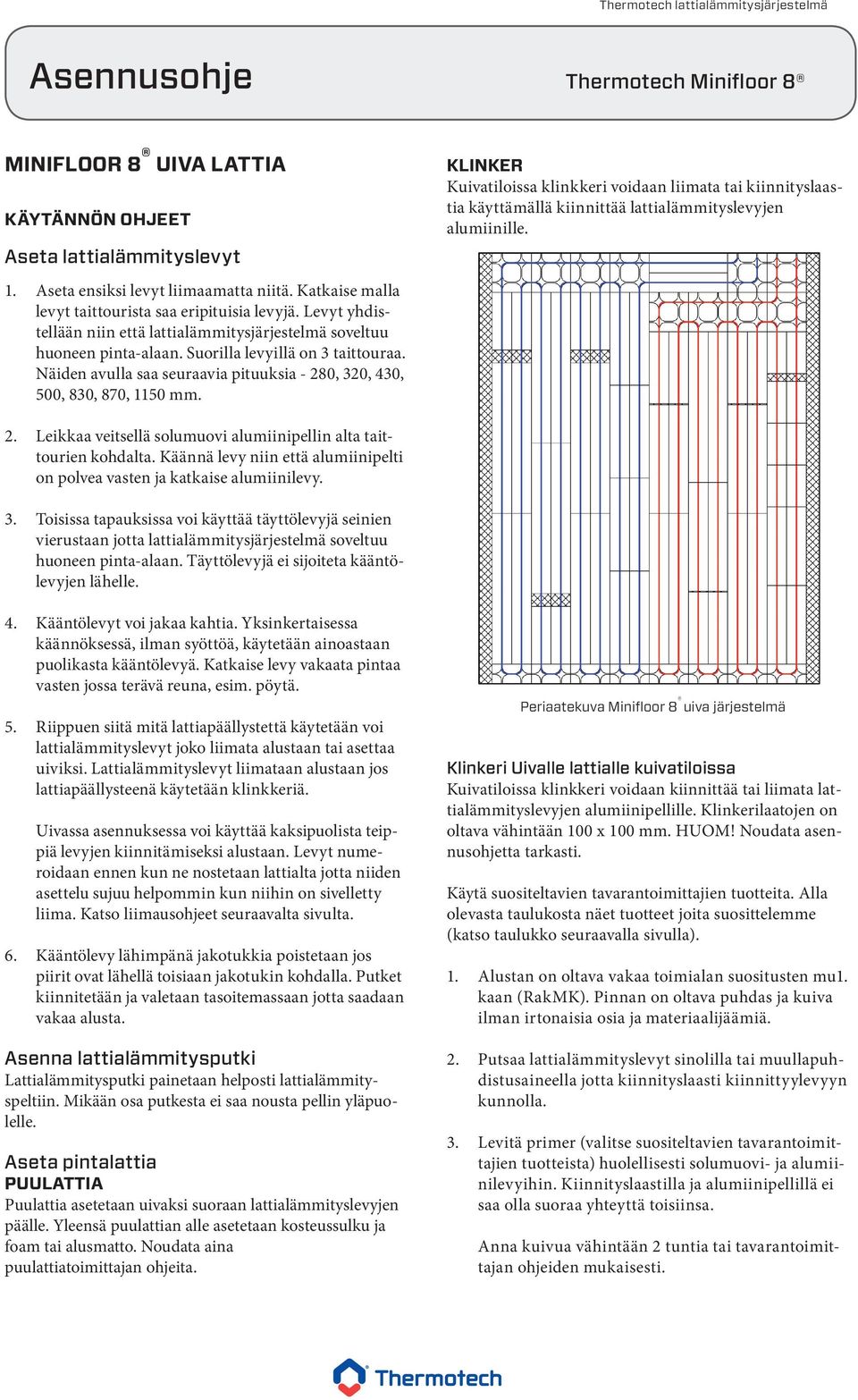

3 MINIFLOOR 8 UIVA LATTIA KÄYTÄNNÖN OHJEET Aseta lattialämmityslevyt. Aseta ensiksi levyt liimaamatta niitä. Katkaise malla levyt taittourista saa eripituisia levyjä. Levyt yhdistellään niin että lattialämmitysjärjestelmä soveltuu huoneen pinta-alaan. Suorilla levyillä on 3 taittouraa. Näiden avulla saa seuraavia pituuksia - 80, 30, 430, 500, 830, 870, 50 mm. KLINKER Kuivatiloissa klinkkeri voidaan liimata tai kiinnityslaastia käyttämällä kiinnittää lattialämmityslevyjen alumiinille.. Leikkaa veitsellä solumuovi alumiinipellin alta taittourien kohdalta. Käännä levy niin että alumiinipelti on polvea vasten ja katkaise alumiinilevy. 3. Toisissa tapauksissa voi käyttää täyttölevyjä seinien vierustaan jotta lattialämmitysjärjestelmä soveltuu huoneen pinta-alaan. Täyttölevyjä ei sijoiteta kääntölevyjen lähelle. 4. Kääntölevyt voi jakaa kahtia. Yksinkertaisessa käännöksessä, ilman syöttöä, käytetään ainoastaan puolikasta kääntölevyä. Katkaise levy vakaata pintaa vasten jossa terävä reuna, esim. pöytä. 5. Riippuen siitä mitä lattiapäällystettä käytetään voi lattialämmityslevyt joko liimata alustaan tai asettaa uiviksi. Lattialämmityslevyt liimataan alustaan jos lattiapäällysteenä käytetään klinkkeriä. Uivassa asennuksessa voi käyttää kaksipuolista teippiä levyjen kiinnitämiseksi alustaan. Levyt numeroidaan ennen kun ne nostetaan lattialta jotta niiden asettelu sujuu helpommin kun niihin on sivelletty liima. Katso liimausohjeet seuraavalta sivulta. 6. Kääntölevy lähimpänä jakotukkia poistetaan jos piirit ovat lähellä toisiaan jakotukin kohdalla. Putket kiinnitetään ja valetaan tasoitemassaan jotta saadaan vakaa alusta. Asenna lattialämmitysputki Lattialämmitysputki painetaan helposti lattialämmityspeltiin. Mikään osa putkesta ei saa nousta pellin yläpuolelle. Aseta pintalattia PUULATTIA Puulattia asetetaan uivaksi suoraan lattialämmityslevyjen päälle. Yleensä puulattian alle asetetaan kosteussulku ja foam tai alusmatto. Noudata aina puulattiatoimittajan ohjeita. Periaatekuva Minifloor 8 uiva järjestelmä Klinkeri Uivalle lattialle kuivatiloissa Kuivatiloissa klinkkeri voidaan kiinnittää tai liimata lattialämmityslevyjen alumiinipellille. Klinkerilaatojen on oltava vähintään 00 x 00 mm. HUOM! Noudata asennusohjetta tarkasti. Käytä suositeltavien tavarantoimittajien tuotteita. Alla olevasta taulukosta näet tuotteet joita suosittelemme (katso taulukko seuraavalla sivulla).. Alustan on oltava vakaa toimialan suositusten mu. kaan (RakMK). Pinnan on oltava puhdas ja kuiva ilman irtonaisia osia ja materiaalijäämiä.. Putsaa lattialämmityslevyt sinolilla tai muullapuhdistusaineella jotta kiinnityslaasti kiinnittyylevyyn kunnolla. 3. Levitä primer (valitse suositeltavien tavarantoimittajien tuotteista) huolellisesti solumuovi- ja alumiinilevyihin. Kiinnityslaastilla ja alumiinipellillä ei saa olla suoraa yhteyttä toisiinsa. Anna kuivua vähintään tuntia tai tavarantoimittajan ohjeiden mukaisesti.

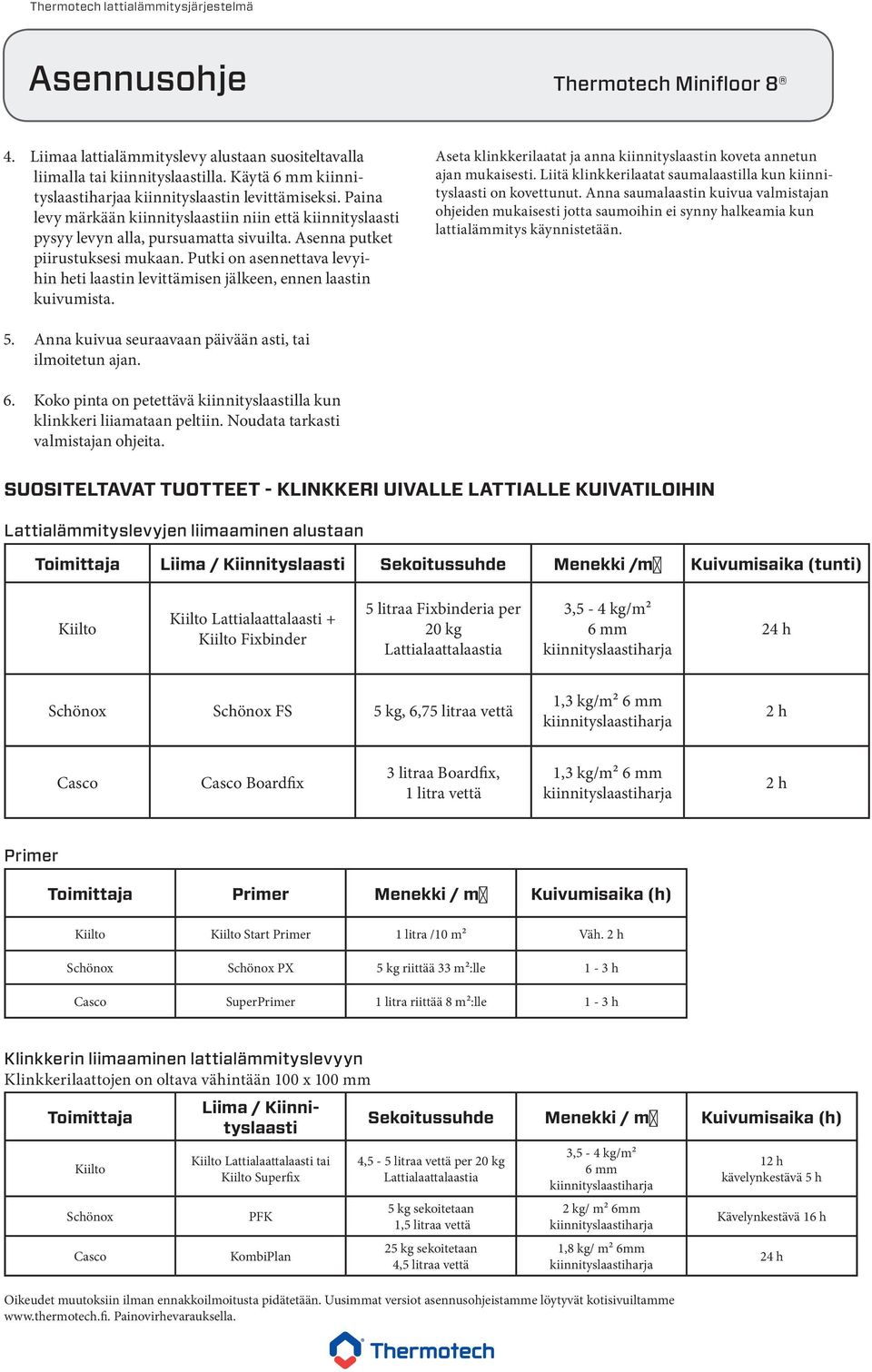

4 4. Liimaa lattialämmityslevy alustaan suositeltavalla liimalla tai kiinnityslaastilla. Käytä 6 mm a kiinnityslaastin levittämiseksi. Paina levy märkään kiinnityslaastiin niin että kiinnityslaasti pysyy levyn alla, pursuamatta sivuilta. Asenna putket piirustuksesi mukaan. Putki on asennettava levyihin heti laastin levittämisen jälkeen, ennen laastin kuivumista. Aseta klinkkerilaatat ja anna kiinnityslaastin koveta annetun ajan mukaisesti. Liitä klinkkerilaatat saumalaastilla kun kiinnityslaasti on kovettunut. Anna saumalaastin kuivua valmistajan ohjeiden mukaisesti jotta saumoihin ei synny halkeamia kun lattialämmitys käynnistetään. 5. Anna kuivua seuraavaan päivään asti, tai ilmoitetun ajan. 6. Koko pinta on petettävä kiinnityslaastilla kun klinkkeri liiamataan peltiin. Noudata tarkasti valmistajan ohjeita. SUOSITELTAVAT TUOTTEET - KLINKKERI UIVALLE LATTIALLE KUIVATILOIHIN Lattialämmityslevyjen liimaaminen alustaan Toimittaja Liima / Kiinnityslaasti Sekoitussuhde Menekki /m² Kuivumisaika (tunti) Kiilto Kiilto Lattialaattalaasti + Kiilto Fixbinder 5 litraa Fixbinderia per 0 kg Lattialaattalaastia 3,5-4 kg/m² 6 mm 4 h Schönox Schönox FS 5 kg, 6,75 litraa vettä,3 kg/m² 6 mm h Casco Casco Boardfix 3 litraa Boardfix, litra vettä,3 kg/m² 6 mm h Primer Toimittaja Primer Menekki / m² Kuivumisaika (h) Kiilto Kiilto Start Primer litra /0 m² Väh. h Schönox Schönox PX 5 kg riittää 33 m²:lle - 3 h Casco SuperPrimer litra riittää 8 m²:lle - 3 h Klinkkerin liimaaminen lattialämmityslevyyn Klinkkerilaattojen on oltava vähintään 00 x 00 mm Toimittaja Kiilto Schönox Casco Liima / Kiinnityslaasti Kiilto Lattialaattalaasti tai Kiilto Superfix PFK KombiPlan Sekoitussuhde Menekki / m² Kuivumisaika (h) 4,5-5 litraa vettä per 0 kg Lattialaattalaastia 5 kg sekoitetaan,5 litraa vettä 5 kg sekoitetaan 4,5 litraa vettä 3,5-4 kg/m² 6 mm kg/ m² 6mm,8 kg/ m² 6mm Oikeudet muutoksiin ilman ennakkoilmoitusta pidätetään. Uusimmat versiot asennusohjeistamme löytyvät kotisivuiltamme Painovirhevarauksella. h kävelynkestävä 5 h Kävelynkestävä 6 h 4 h

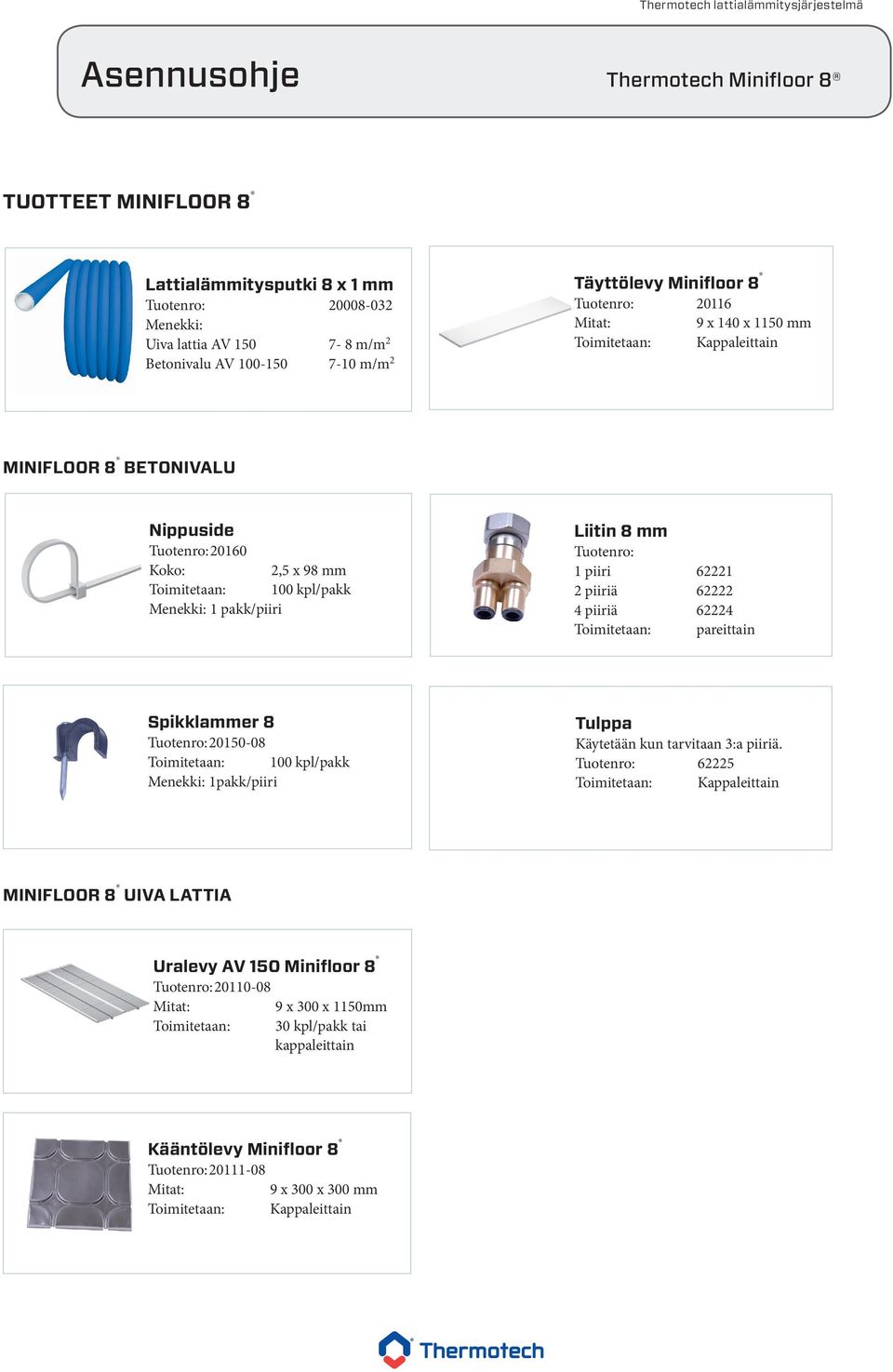

5 TUOTTEET MINIFLOOR 8 Lattialämmitysputki 8 x mm Tuotenro: Menekki: Uiva lattia AV m/m Betonivalu AV m/m Täyttölevy Minifloor 8 Tuotenro: 06 Mitat: 9 x 40 x 50 mm Toimitetaan: Kappaleittain MINIFLOOR 8 BETONIVALU Nippuside Tuotenro: 060 Koko:,5 x 98 mm Toimitetaan: 00 kpl/pakk Menekki: pakk/piiri Liitin 8 mm Tuotenro: piiri 6 piiriä 6 4 piiriä 64 Toimitetaan: pareittain Spikklammer 8 Tuotenro: Toimitetaan: 00 kpl/pakk Menekki: pakk/piiri Tulppa Käytetään kun tarvitaan 3:a piiriä. Tuotenro: 65 Toimitetaan: Kappaleittain MINIFLOOR 8 UIVA LATTIA Uralevy AV 50 Minifloor 8 Tuotenro: Mitat: 9 x 300 x 50mm Toimitetaan: 30 kpl/pakk tai kappaleittain Kääntölevy Minifloor 8 Tuotenro: 0-08 Mitat: 9 x 300 x 300 mm Toimitetaan: Kappaleittain

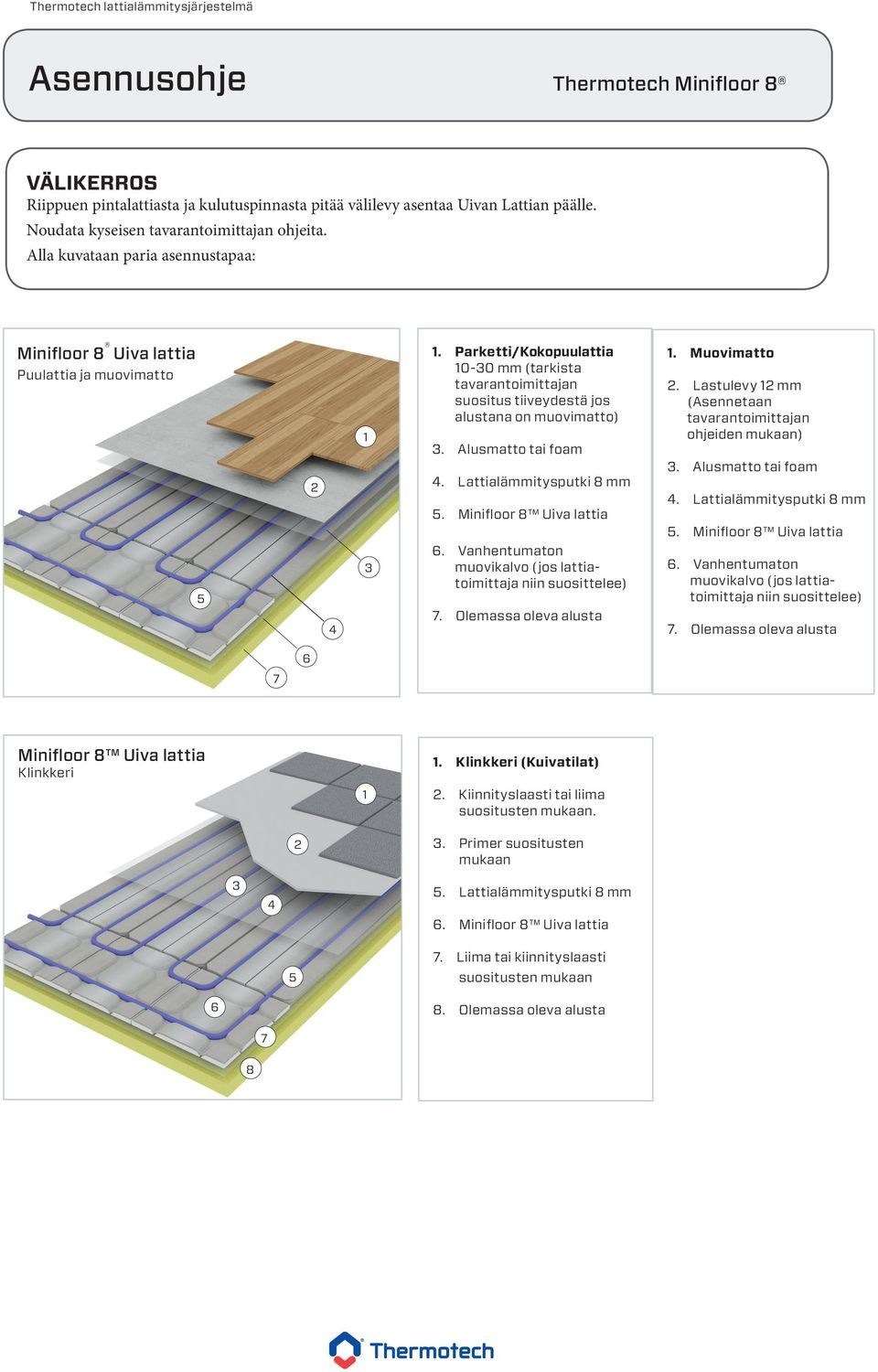

6 VÄLIKERROS Riippuen pintalattiasta ja kulutuspinnasta pitää välilevy asentaa Uivan Lattian päälle. Noudata kyseisen tavarantoimittajan ohjeita. Alla kuvataan paria asennustapaa: Minifloor 8 Uiva lattia Puulattia ja muovimatto Parketti/Kokopuulattia 0-30 mm (tarkista tavarantoimittajan suositus tiiveydestä jos alustana on muovimatto) 3. Alusmatto tai foam 4. Lattialämmitysputki 8 mm 5. Minifloor 8 Uiva lattia 6. Vanhentumaton muovikalvo (jos lattiatoimittaja niin suosittelee). Muovimatto. Lastulevy mm (Asennetaan tavarantoimittajan ohjeiden mukaan) 3. Alusmatto tai foam 4. Lattialämmitysputki 8 mm 5. Minifloor 8 Uiva lattia 6. Vanhentumaton muovikalvo (jos lattiatoimittaja niin suosittelee) 7 6 Minifloor 8 Uiva lattia Klinkkeri. Klinkkeri (Kuivatilat). Kiinnityslaasti tai liima suositusten mukaan. 3. Primer suositusten mukaan Lattialämmitysputki 8 mm 6. Minifloor 8 Uiva lattia 5 7. Liima tai kiinnityslaasti suositusten mukaan 6 8. Olemassa oleva alusta 7 8

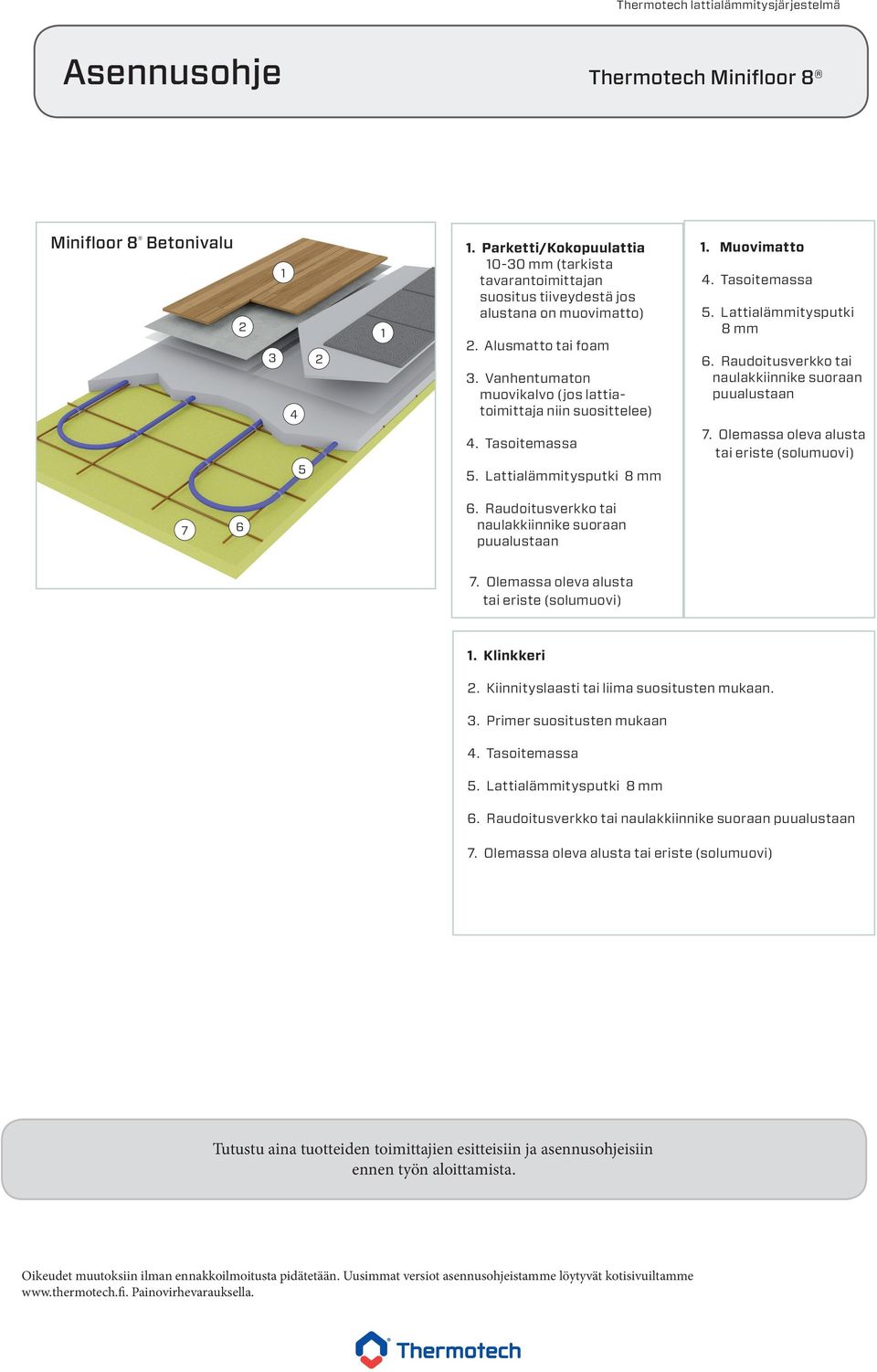

7 Minifloor 8 Betonivalu Parketti/Kokopuulattia 0-30 mm (tarkista tavarantoimittajan suositus tiiveydestä jos alustana on muovimatto). Alusmatto tai foam 3. Vanhentumaton muovikalvo (jos lattiatoimittaja niin suosittelee) 4. Tasoitemassa 5. Lattialämmitysputki 8 mm. Muovimatto 4. Tasoitemassa 5. Lattialämmitysputki 8 mm 6. Raudoitusverkko tai naulakkiinnike suoraan puualustaan tai eriste (solumuovi) Raudoitusverkko tai naulakkiinnike suoraan puualustaan tai eriste (solumuovi). Klinkkeri. Kiinnityslaasti tai liima suositusten mukaan. 3. Primer suositusten mukaan 4. Tasoitemassa 5. Lattialämmitysputki 8 mm 6. Raudoitusverkko tai naulakkiinnike suoraan puualustaan tai eriste (solumuovi) Tutustu aina tuotteiden toimittajien esitteisiin ja asennusohjeisiin ennen työn aloittamista. Oikeudet muutoksiin ilman ennakkoilmoitusta pidätetään. Uusimmat versiot asennusohjeistamme löytyvät kotisivuiltamme Painovirhevarauksella.
