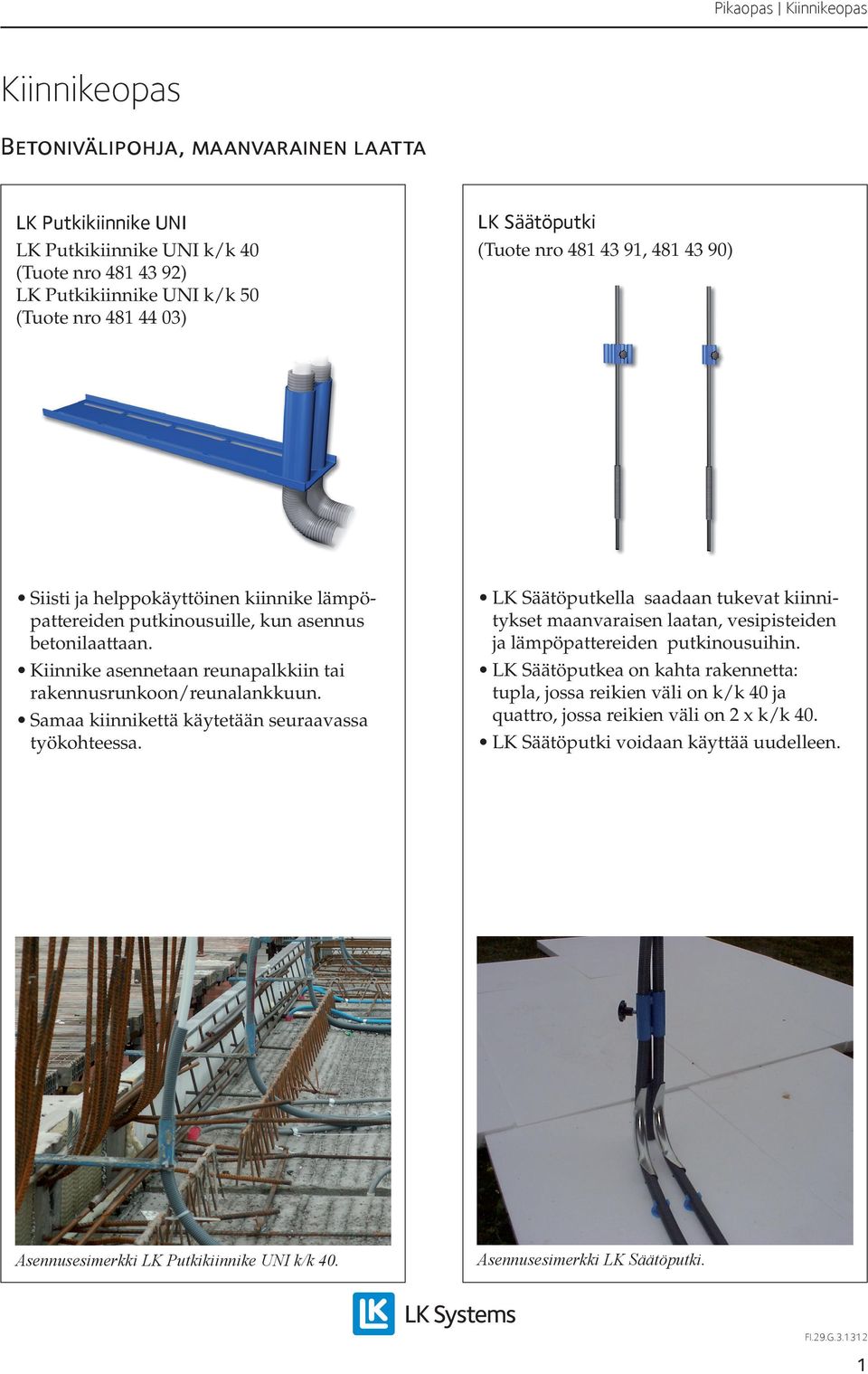

1 Kiinnikeopas Betonivälipohja, maanvarainen laatta LK Putkikiinnike UNI LK Putkikiinnike UNI k/k 40 (Tuote nro ) LK Putkikiinnike UNI k/k 50 (Tuote nro ) LK Säätöputki (Tuote nro , ) Siisti ja helppokäyttöinen kiinnike lämpöpattereiden putkinousuille, kun asennus betonilaattaan. Kiinnike asennetaan reunapalkkiin tai rakennusrunkoon/reunalankkuun. Samaa kiinnikettä käytetään seuraavassa työkohteessa. LK Säätöputkella saadaan tukevat kiinnitykset maanvaraisen laatan, vesipisteiden ja lämpöpattereiden putkinousuihin. LK Säätöputkea on kahta rakennetta: tupla, jossa reikien väli on k/k 40 ja quattro, jossa reikien väli on 2 x k/k 40. LK Säätöputki voidaan käyttää uudelleen. Asennusesimerkki LK Putkikiinnike UNI k/k 40. Asennusesimerkki LK Säätöputki. 1

2 LK Jakotukkiteline (Tuote nro ) LK Kaappiteline (Tuote nro ) LK Jakotukkitelinettä voidaan käyttää apuvälineenä jakotukin kiinnityksessä. LK Jakotukkitelineen mukana toimitetaan kaksi suojaputkea, jotka estävät jalkojen tarttumisen betoniin. Teline voidaan käyttää uudelleen. LK Kaappitelinettä voidaan käyttää LK Jakotukkikaapin tilapäiseen kiinnitykseen/ ripustukseen. Telineen mukana tulee neljä putken kannaketta pultteineen sekä kaksi suojaputkea, jotka estävät jalkojen tarttumisen betoniin. Teline voidaan käyttää uudelleen. Asennusesimerkki LK Jakotukkiteline. Asennusesimerkki LK Kaappiteline. 2

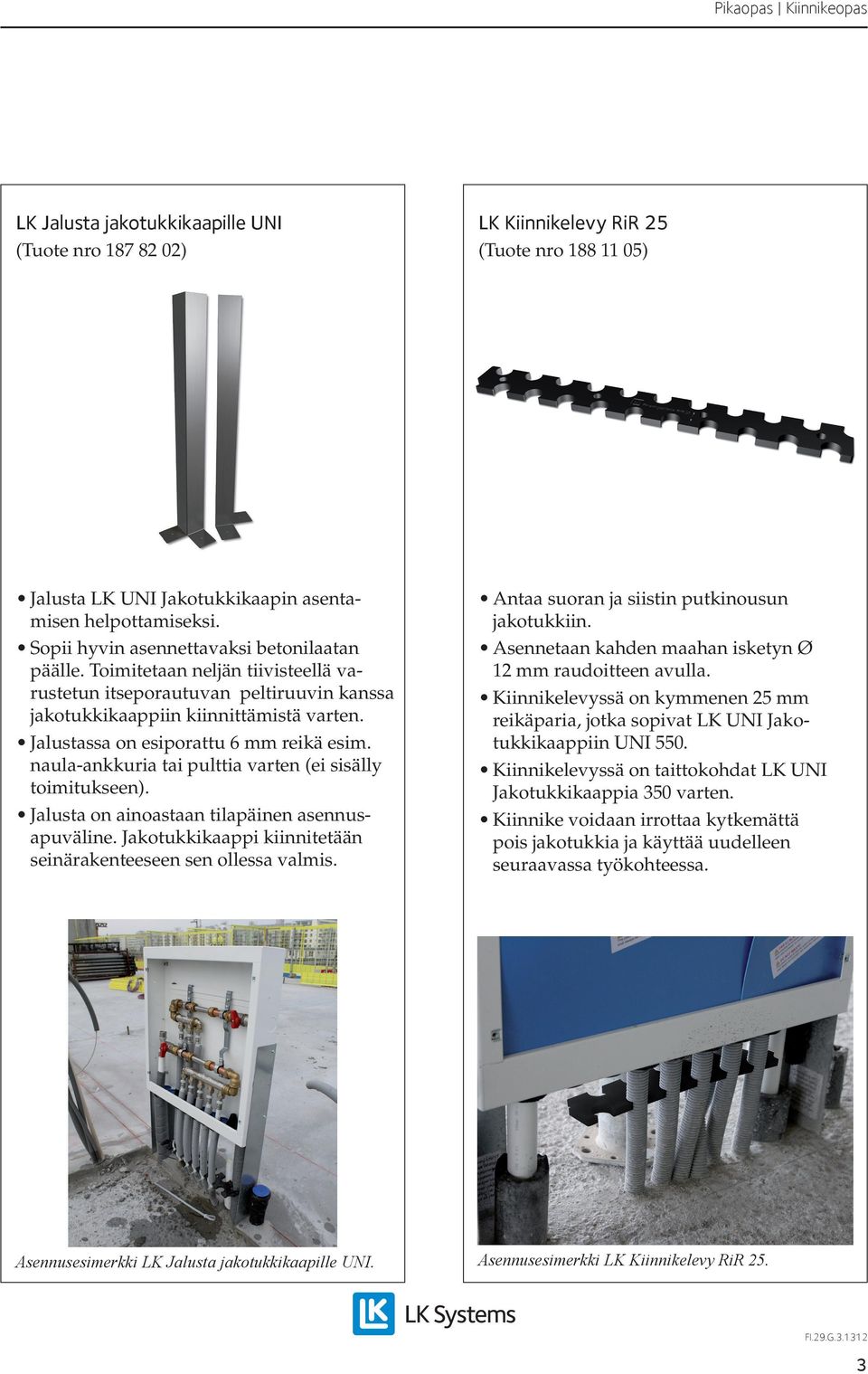

3 LK Jalusta jakotukkikaapille UNI (Tuote nro ) LK Kiinnikelevy RiR 25 (Tuote nro ) Jalusta LK UNI Jakotukkikaapin asentamisen helpottamiseksi. Sopii hyvin asennettavaksi betonilaatan päälle. Toimitetaan neljän tiivisteellä varustetun itseporautuvan peltiruuvin kanssa jakotukkikaappiin kiinnittämistä varten. Jalustassa on esiporattu 6 mm reikä esim. naula-ankkuria tai pulttia varten (ei sisälly toimitukseen). Jalusta on ainoastaan tilapäinen asennusapuväline. Jakotukkikaappi kiinnitetään seinärakenteeseen sen ollessa valmis. Antaa suoran ja siistin putkinousun jakotukkiin. Asennetaan kahden maahan isketyn Ø 12 mm raudoitteen avulla. Kiinnikelevyssä on kymmenen 25 mm reikäparia, jotka sopivat LK UNI Jakotukkikaappiin UNI 550. Kiinnikelevyssä on taittokohdat LK UNI Jakotukkikaappia 350 varten. Kiinnike voidaan irrottaa kytkemättä pois jakotukkia ja käyttää uudelleen seuraavassa työkohteessa. Asennusesimerkki LK Jalusta jakotukkikaapille UNI. Asennusesimerkki LK Kiinnikelevy RiR 25. 3

4 LK Taivutustuki UNI-Lattia (Tuote nro ) LK Kytkentälaatikko (Tuote nro , ) Käytetään putkinousuun lattiasta. Sopii 16 ja 20 mm putki putkessa - rakenteelle. Putket nousevat välein k/k 40. Kiinnike ruuvataan tai naulataan alustaan. LK Taivutustukea UNI-Lattia käytetään LK Taivutustuen UNI-Seinä (Tuote nro ) kanssa, esim. liittämiseen seinästä lämpöpatteriin. LK Kytkentälaatikkoa käytetään säilytysmuottina valettaessa putki putkessa -rakennetta betonilaattaan. Laatikkoa on kahta mallia, toisessa on reiät lyhyillä sivuilla ja toisessa kaikilla sivuilla. Valun jälkeen putket voidaan tarvittaessa vapauttaa kytkentää /yhtyeenkytkentää varten. Asennusesimerkki LK Taivutustuki UNI-Lattia ja LK Taivutustuki UNI-Seinä. Asennusesimerkki LK Kytkentälaatikko. 4

5 LK Putkiväkänen (Tuote nro ) LK Naulakannake (Tuote nro , ) Putkien kiinnittämiseen eristykseen putken ulkohalkaisija korkeintaan 63 mm. Käytetään 25 ja 34 mm suojaputken kiinnitykseen betonirakenteisiin. Naulakannake isketään 8 mm reikään. Kannake on saatavana 1- tai 2-puolisena. Asennusesimerkki LK Putkiväkänen. Asennusesimerkki LK Naulakannake. 5

6 LK Naulakannake (Tuote nro ) Käytetään mm putkien ja suojaputkien kiinnittämiseen betonirakenteisiin. Naulakannake isketään 8 mm:n reikään. Kannake toimitetaan nippusiteineen. Asennusesimerkki LK Naulakannake

7 Puupalkisto LK Lattialäpivientikaari, nousu lämpöpatteriin (Tuote nro ) LK Taivutustuki UNI-Lattia, nousu väliseinässä (Tuote nro ) Käytetään putkinousuun lattiasta 25 mm suojaputken kanssa. LK Lattialäpivientikaari ruuvataan tai naulataan rakennusrunkoon. Voidaan liittää yhteen välein k/k 40 tai 50 mm. Käytetään putkinousuun lattiasta. Sopii 16 ja 20 mm putki putkessa - rakenteelle. Putket nousevat välein k/k 40. Kiinnike ruuvataan tai naulataan alustaan. LK Taivutustukea UNI-Lattia käytetään LK Taivutustuen UNI-Seinä (Tuote nro ) kanssa, esim. liittämiseen seinästä lämpöpatteriin. Asennusesimerkki LK Lattialäpivientikaari. Asennusesimerkki LK Taivutustuki UNI-Lattia ja LK Taivutustuki UNI-Seinä. 7

8 Pikaopas Kiinnikeopas LK Muovikannake suojaputkelle LK Seinäläpivientituki 25 mm suojaputkelle (Tuote nro ) 34 mm suojaputkelle (Tuote nro ) (Tuote nro ) Suojaputken kiinnitykseen rakennusrunkoon. Kannake on saatavana kokoina 25 ja 34. Kannakkeessa on valmiina kaksi ruuvia, torx mm suojaputken kiinnittämiseen suoraan läpivientiin koolauspuun tai seinälevyn läpi. Koolauksen enimmäispaksuus on 70 mm. Toimitetaan kiinnityspellin kanssa. Asennusesimerkki LK Muovikannake, suojaputki 25 mm. Asennusesimerkki LK Seinäläpivientituki.. 8

9 Pelti-/puurunkoiset väliseinät LK Hanakulmarasian kiinnike - 1 (Tuote nro ) LK Kiinnityssanka Hanakulmarasia UNI Push (Tuote nro ) LK Hanakulmarasian kiinnike - 1, levy hanakulmarasian UNI sivukiinnitykseen palkkiin. Sopii myös LK Seinäläpivientikaareen Grip. LK Hanakulmarasian UNI Push asennukseen takaapäin esim. toimialasäännösten mukaiseen märkätilan seinään. Mahdollistaa kiinnityksen hanakulmarasian kaulaa varten tehtyjen reikien viereen. Asennusesimerkki LK Hanakulmarasia - 1. Asennusesimerkki LK Kiinnityssanka Hanakulmarasia UNI Push. 9

10 LK Kiinnike 2 x k/k 40 (Tuote nro ) LK Viemärikiinnike 2 x 40 (Tuote nro ) LK Kiinnike 2 x k/k 40, asennetaan palkkiin tai välipuuhun. Huom! Seinäkisko varustetaan välipuulla tai toimialasäännösten mukaisella märkätilan seinällä. LK Viemärikiinnike 2 x k/k 40 asennetaan LK Seinäkiskoon mm viemäriputki voidaan kiinnittää LK Viemärikiinnikkeen avulla. Asennusesimerkki LK Kiinnike 2 x k/k 40. Asennusesimerkki LK Viemärikiinnike 2 x

11 LK Seinäkisko 160 (Tuote nro ) LK Seinäkisko 160 Mini (Tuote nro ) LK Seinäkisko 160 kiinnitetään puu- tai peltirunkoon. Kiskon asennusväli vaaka- tai pystysuorassa on k/k 40, suurin väli k/k 160. Kiskoon voidaan myös asentaa kolmireikäisiä seinälevyjä vaaka- tai pystysuoraan. Huom! Seinäkisko varustetaan välipuulla tai toimialasäännösten mukaisella märkätilan seinällä. LK Seinäkisko 160 Mini kiinnitetään puutai peltirunkoon. Kiskon asennusväli vaaka- tai pystysuorassa on k/k 80, suurin väli k/k 160 Huom! Seinäkisko varustetaan välipuulla tai toimialasäännösten mukaisella märkätilan seinällä. Asennusesimerkki LK Seinäkisko 160. Asennusesimerkki LK Seinäkisko 160 Mini. 11

12 LK Seinäkisko 40 (Tuote nro ) LK Seinäkisko 150 (Tuote nro ) LK Seinäkisko 40 kiinnitetään puu- tai peltirunkoon. Kiskon asennusväli vaaka- tai pystysuorassa on k/k 40, suurin väli k/k 160. Huom! Seinäkisko varustetaan välipuulla tai toimialasäännösten mukaisella märkätilan seinällä. LK Seinäkisko 150 kiinnitetään puu- tai peltirunkoon. Kiskon asennusväli seinälevyille on k/k 150. Kiskoa voidaan myös käyttää putken ulostuloihin seinästä välein k/k 50, esim. liitettäessä lattiaan asennettuun jakotukkiin. Huom! Seinäkisko varustetaan välipuulla tai toimialasäännösten mukaisella märkätilan seinällä. Asennusesimerkki LK Seinäkisko 40. Asennusesimerkki LK Seinäkisko

13 LK Seinäkisko Hanakulmarasia UNI Push Asennusvälille k/k 160 mm (Tuote nro ) Asennusvälille k/k 150 mm (Tuote nro ) LK Taivutustuki UNI-Seinä (Tuote nro ) LK Seinäkisko Hanakulmarasia UNI Push asennetaan koolauspuuhun asennusvälillä k/k 300 tai 450 mm. Koolauspuuhun tehdään 5 mm:n lovet kiskon vahvistusprofiilia varten. Putkilähtöä k/k 160 varten, valitse pelti Putkilähtöä k/k 150 varten, valitse pelti Huom! Seinäkisko varustetaan välipuulla tai toimialasäännösten mukaisella märkätilan seinällä. LK Taivutustukea UNI-Seinä käytetään LK Taivutustuen UNI-Lattia (Tuote nro ) kanssa, esim. liittämiseen seinästä lämpöpatteriin. Asennusesimerkki LK Seinäkisko Hanakulmarasia UNI Push k/k 160. Asennusesimerkki LK Taivutustuki UNI-Seinä ja LK Taivutustuki UNI-Lattia. 13

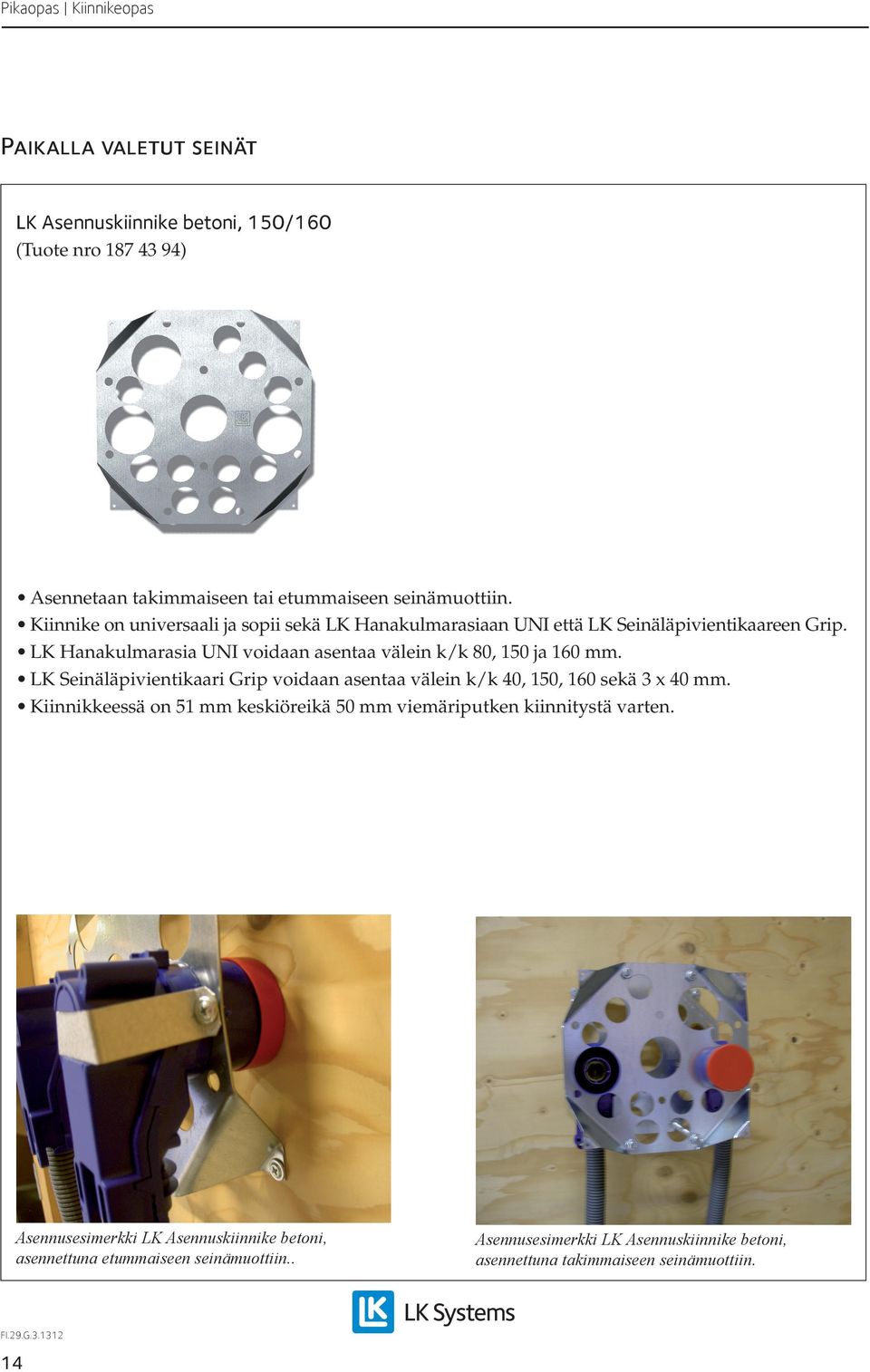

14 Paikalla valetut seinät LK Asennuskiinnike betoni, 150/160 (Tuote nro ) Asennetaan takimmaiseen tai etummaiseen seinämuottiin. Kiinnike on universaali ja sopii sekä LK Hanakulmarasiaan UNI että LK Seinäläpivientikaareen Grip. LK Hanakulmarasia UNI voidaan asentaa välein k/k 80, 150 ja 160 mm. LK Seinäläpivientikaari Grip voidaan asentaa välein k/k 40, 150, 160 sekä 3 x 40 mm. Kiinnikkeessä on 51 mm keskiöreikä 50 mm viemäriputken kiinnitystä varten. Asennusesimerkki LK Asennuskiinnike betoni, asennettuna etummaiseen seinämuottiin.. Asennusesimerkki LK Asennuskiinnike betoni, asennettuna takimmaiseen seinämuottiin. 14
