1 БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK KÄYTTÖOHJE Perimetri Octopus Edition / HAAG STREIT AG, 3098 Koeniz, Switzerland - HS Doc. no Edition / IFU_Octopus _04070_fin.indd 1 DOK. no :28:07

2 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ KÄYTTÖOHJE Perimetri Octopus Edition / Esipuhe Kiitos HAAG-STREIT -laitteen hankinnasta. Kun noudatat huolellisesti tätä käyttöohjetta, voimme taata tuotteemme toimivan luotettavasti ja ongelmitta. Käyttötarkoitus Octopus 600 -perimetriä käytetään silmän valon herkkyyksien ja toiminnallisen näön tutkimiseen, analysointiin ja dokumentointiin. Vasta-aiheet Suurikontrastiset ja tietyntaajuiset valoärsykkeet, joita käytetään Octopus 600 -laitteen pulsarimenetelmässä, voivat laukaista harvoissa tapauksissa valonherkän epilepsian tai tajunnan häiriöitä. Tällaisia vaikutuksia voi ilmetä myös henkilöillä, joilla ei ole todettu epilepsiaa tai muuta vastaavaa sairautta. Mikäli potilas tuntee tutkimuksen aikana olonsa huonovointiseksi tai ilmenee merkkejä tajunnan häiriöistä, tutkimus on lopetettava välittömästi. Vaihtoehtoisesti voidaan suorittaa standardi valkoinen/valkoinen (SAP) -tutkimus. Lue käyttöohje huolella ennen laitteen käyttämistä. Se sisältää tärkeää tietoa käyttäjän ja potilaan turvallisuudesta IFU_Octopus _04070_fin.indd :28:07

3 БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK Sisällysluettelo 1. Turvallisuus Laitteen käyttöolosuhteet Potilaat Ympäristövaatimukset Toimitus ja pakkauksen avaaminen Asennukseen liittyvät varoitukset Käyttö ja ympäristö Desinfiointi Takuu ja tuotevastuu Symbolit Johdanto Laitteen kuvaus Järjestelmän komponentit Yleiskatsaus Käyttöliittymä (14) Runko Otsatuet Leukatuki (lisävaruste) Lähikorjauslinssi Potilaspuolen suojus Korjauslasit Liitännät USB-liitännät Verkkoliitäntä Ethernet-liitäntä LED-taustavalaistus Fiksaation valvonta Tutkimustiedot Asennus Laitteen kuljetus Potilaan vastauspainikkeen liittäminen Virtajohdon liittäminen Turvallinen järjestelmäkonfiguraatio EN mukaisesti Järjestelmävariantit, Octopus 600 ja tulostin Käyttöönotto Virran kytkeminen laitteeseen Virran sammuttaminen laitteesta Käyttö Potilaan asettaminen laitteen ääreen Ohjelmisto / Apuvalikko / Virheviestit Tekniset tiedot Octopus IR-valaistus Mitat Näkökenttä Huolto Kunnossapito Puhdistus Kuluvat osat...11 A. Liite...11 A.1 Lisävarusteet / Varaosat...11 B. Lakisääteisiä määräyksiä C. Luokitus D. Hävittäminen E. Huomioon otetut normit F. Kiinan RoHS G. Sähkömagneettista yhteensopivuutta koskevat ohjeet ja valmistajan selvitys (EMV) G.1 Yleistä...13 G.2 Häiriöpäästöt (normitaulukko 1)...13 G.3 Häiriönsieto (normitaulukko 2)...14 G.4 Häiriönsieto (elämää ylläpitämättömät lääkintälaitteet) (normitaulukko 4)...15 G.5 Suositellut suojaetäisyydet (elämää ylläpitämättömät lääkintälaitteet) (normitaulukko 6) IFU_Octopus _04070_fin.indd :28:07

4 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ 4 1. Turvallisuus KIELLETTY! Näiden ohjeiden laiminlyönnistä voi olla seurauksena laitteen vahingoittuminen ja käyttäjien ja potilaiden vaarantuminen. Varoituksia on ehdottomasti noudatettava, jotta laite toimisi turvallisesti ja jotta vältyttäisiin käyttäjien ja potilaiden loukkaantumiselta. VIHJE! Tärkeitä vihjeitä, lue huolella. 1.1 Laitteen käyttöolosuhteet Tämä laite on tarkoitettu käytettäväksi terveydenhuollon ammattilaislaitoksiin kuten lääkärien, optometristien ja optikoiden vastaanotoille ja sairaaloihin. Sitä ei saa käyttää korkeataajuuskirurgisten laitteiden eikä magneettikuvannukseen tarkoitettujen suojahuoneiden läheisyydessä. Kannettavat korkeataajuuslaitteet kuten matkapuhelimet tai muut HF-puhelinlaitteet, kuten antennit, voivat vaikuttaa lääkintälaitteiden toimintaan. Tällaiset laitteet on pidettävä vähintään 30 cm etäisyydellä instrumentin kaikista osista. Näiden varotoimien laiminlyönti voi johtaa instrumentin toimintavirheisiin. Ohjelmisto saattaa lakata toimimasta tai se täytyy käynnistää uudelleen. Tällaiset odottamattomat ohjelmistohäiriöt voivat johtua siitä, että instrumentin välittömässä läheisyydessä on matka- tai radiopuhelin. Siirrä puhelimet niin kauas laitteesta, ettei häiriöitä esiinny. 1.2 Potilaat Potilas istuu suorassa asennossa laitteen ääressä ja pitää päätään paikallaan. Hän kykenee fyysisesti ja psyykkisesti tekemään yhteistyötä ja seuraamaan tutkimuksen kulkua. Potilaan alaikäraja on 6 vuotta. 1.3 Ympäristövaatimukset Kuljetus: Lämpötila Ilmanpaine Suhteellinen kosteus Säilytys: Lämpötila Ilmanpaine Suhteellinen kosteus 40 C 500 hpa 10 % 10 C 700 hpa 10 % +70 C 1060 hpa 95 % +55 C 1060 hpa 95 % Käyttö: Lämpötila 10 C +35 C Käyttö: Lämpötila Ilmanpaine Suhteellinen kosteus Käyttökorkeus < 2000 m mpy 10 C 800 hpa 30 % +35 C 1060 hpa 75 % 1.4 Toimitus ja pakkauksen avaaminen Tarkista ennen pakkauksen avaamista, näkyykö siinä merkkejä huolimattomasta käsittelystä tai vaurioista. Jos pakkauksessa on vaurioita, tee ilmoitus laitteen toimittaneelle kuljetusyritykselle. Pura laite yhdessä kuljetusyrityksen edustajan kanssa. Laadi raportti mahdollisista vaurioituneista osista. Raportissa on oltava sekä sinun että kuljetusyrityksen edustajan allekirjoitus. Jätä laite muutamaksi tunniksi pakkaukseen ennen purkamista (kondensaatio). Tarkasta laite vahinkojen varalta purkamisen jälkeen. Palauta viallinen laite asianmukaisesti pakattuna. Säilytä pakkausmateriaalit siltä varalta, että niitä voidaan käyttää laitteen palauttamiseen tai muuttokuljetukseen. 1.5 Asennukseen liittyvät varoitukset KIELLETTY! Älä milloinkaan käytä laitetta räjähdysalttiilla alueilla, joilla käytetään höyrystyviä liuotinaineita (esim. alkoholi ja bensiini) tai syttyviä nukutusaineita. Laitteeseen ei saa tehdä muutoksia ilman valmistajan lupaa. Laitteen saavat asentaa, ottaa käyttöön ja sitä muuttaa vain koulutettu ammattihenkilöstö. Vieras laite on liitettävä standardin EN mukaisesti. Käytä vain alkuperäisiä HS-varaosia. Tätä laitetta ei saa pinota tai käyttää toisten laitteiden kanssa tai niiden välittömässä läheisyydessä. VIHJE! Laite on sijoitettava tutkimustilaan siten, että sivuilta eikä potilaan puolelta pääse suoraa valoa. Muiden kuin ilmoitettujen lisävarusteiden käyttö voi johtaa Octopus 600 -laitteen päästöjen kasvuun tai heikentää sen häiriönsietokykyä. Ohjelmiston saa asentaa vain koulutuksen saanut henkilö. 11-IFU_Octopus _04070_fin.indd :28:08

5 БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 1.6 Käyttö ja ympäristö Sähköiskun välttämiseksi laitteen saa kytkeä vain maadoitettuun pistorasiaan. Pistorasian, johdon ja maadoituksen on toimittava moitteettomasti. Varmista, että laite liitetään vain tyyppikilvessä ilmoitettuihin virtalähteisiin. Ennen huolto- ja puhdistustöitä laite on irrotettava verkkovirrasta vetämällä pistotulppa irti pistorasiasta. Tietokoneiden ja muiden lisälaitteiden (esim. tulostin) on vastattava normia EN tai liitettävä sähköeristettyinä (turvaerotusmuuntaja). Lääkäri tai laitteen käyttäjä on velvollinen kertomaan potilaalle tätä koskevista turvallisuusohjeista ja valvomaan niiden noudattamista. Vain koulutetut ja kokeneet henkilöt saavat tutkia potilaita, käyttää laitetta ja tulkita tutkimustuloksia. On suositeltavaa, että silmän seurannan toimintoja ei sammuteta. Muutoin käyttäjän tulee valvoa silmää tutkimuksen aikana. Kaikkien käyttäjien on oltava asianmukaisesti koulutettuja ja heidän on tunnettava käyttöohjeiden sisältö, erityisesti niiden sisältämät turvallisuusohjeet. VIHJE! Vain pätevä ja koulutuksen saanut henkilökunta saa käyttää laitetta. Koulutus on laitteen käyttäjän vastuulla. Laitetta saa käyttää vain tässä käyttöohjeessa kuvattuun käyttötarkoitukseen. Laite on sijoitettava tutkimustilaan siten, että sivuilta eikä potilaan puolelta pääse suoraa valoa. Säilytä käyttöohje sellaisessa paikassa, josta se on helposti kaikkien laitetta käyttävien saatavilla. Takuu on voimassa vain, kun käyttöohjeita on noudatettu. Poista pölysuojus ennen kuin kytket laitteeseen virran. Muutoin laite voi ylikuumentua ja vahingoittua. Varmista myös ennen laitteen peittämistä, että sen virta on sammutettu. Korjauksiin saa käyttää ainoastaan alkuperäisiä varaosia ja tarvikkeita. Muiden kuin ilmoitettujen lisävarusteiden käyttö voi johtaa Octopus 600 -laitteen päästöjen kasvuun tai heikentää sen häiriönsietokykyä. Jos laitetta ei käytetä pitkiin aikoihin, sammuta virta. Älä sijoita laitetta suoraan auringonvaloon. Kun laitetta ei käytetä, peitä se pölysuojuksella. 1.7 Desinfiointi VIHJE! Laitetta ei tarvitse desinfioida. Tarkempia tietoja puhdistamisesta löytyy luvusta 'Huolto' ja ' Kuluvat osat'. 1.8 Takuu ja tuotevastuu Haag-Streitin tuotteita saa käyttää vain tuotteen mukana toimitettujen asiakirjojen mukaisesti. Käsittele tuotetta luvun "Turvallisuus" mukaisesti. Huolimaton käsittely voi vaurioittaa tuotetta ja aiheuttaa myös takuun raukeamisen. Vaurioituneen tuotteen käyttö voi aiheuttaa henkilövahinkoja, joista valmistaja ei ole vastuussa. Haag-Streit ei anna takuita, joko suoria tai epäsuoria eikä myöskään epäsuoria takuita kaupattavuudesta tai sopivuudesta tiettyyn tarkoitukseen. Haag-Streit ei ole vastuussa tuotteen käytöstä johtuvista tapaturmista tai seuraamuksista. Tuotteella on myyjän antama rajoitettu takuu. 1.9 Symbolit Lue käyttöohje huolella läpi Tuoteluokitus Tyyppi B 12 Kiinan RoHS Maadoitus Eurooppalainen vaatimusten mukaisuusvakuutus Valmistusvuosi HS-viitenumero Yleinen varoitus: Lue muut dokumentit Vihje: Hävittäminen, ks. luku "Hävittäminen" Valmistaja Sarjanumero CSA:n hyväksymä, hyväksytty USA:ssa 5 11-IFU_Octopus _04070_fin.indd :28:10

6 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ TÜV Rheinland -testimerkintä, INMETRO Brasil -hyväksyntä 2. Johdanto 2.1 Laitteen kuvaus Octopus 600 on näyttöperimetri keskeisen näkökentän (30 ) tutkimuksiin. Laitetta voidaan käyttää itsenäisesti, eli tutkimus- ja valvontaosat on integroitu laitteeseen. Integroitu automaattinen fiksaation valvonta lisää tutkimustulosten luotettavuutta. Octopus 600 -laitetta käytetään kliinisiin tutkimuksiin tai tutkimustarkoituksiin. Uusimmat käyttö- ja perimetriohjelmistot voidaan ladata ja päivittää kotisivultamme osoitteesta STREIT.com. 2.2 Järjestelmän komponentit Octopus 600 -järjestelmä koostuu seuraavista komponenteista: Octopus 600 Potilaan vastauspainike ((Laite tyypin B) ) Näppäimistö / Hiiri, lisävaruste 2.3 Yleiskatsaus Yleiskatsaus Potilaan puoli 1. Rungon yläosa 2. Oikea kuori 3. Kapasitiivinen painike otsatukien käyttöön 4. Vasen kuori 5. Otsatuet, joissa integroitu, pään asennon tunnistava sensori 6. Infrapuna-silmävalaisin 7. Lähikorjauslinssi D 8. Potilaspuolen suojus 9. Korjauslasit 10. Korjauslasipidike 11. Automaattisesti sulkeutuva suojus 12. Potilaan vastauspainike 13. Potilaan vastauspainikkeen liitäntä Yleiskatsaus Käyttäjäpuoli 14. Käyttöliittymä kosketusnäytöllä 15. Power On/Off -painike IFU_Octopus _04070_fin.indd :28:11

7 БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 2.4 Käyttöliittymä (14) Suurikontrastisen näytön ansiosta Octopus 600 -laitetta voidaan käyttää suurella kuvakulmalla. Käyttöliittymä toimii kosketusnäytöllä, mnkä ansiosta laite toimii nopeasti ja luotettavasti. Näytön korkea resoluution ansiosta tutkimustulokset toistuvat tarkasti. Näppäimistö / Hiiri (lisävaruste) Laitteeseen voi tarvittaessa liittää näppäimistön ja hiiren USB-liitännällä. Suosittelemme langatonta yhteyttä. 2.5 Runko Optiset ja elektroniset osat on suojattu valolta ja lialta rungossa olevalla suojuksella. Jos huolto on tarpeen, katso kappale 'Huolto'. Laite on ennen avaamista ehdottomasti irrotettava verkkovirrasta vetämällä pistotulppa irti pistorasiasta. Rungon osia saavat irrottaa vain koulutetut ja/tai valtuutetut ammattihenkilöt. 2.6 Otsatuet Leveä ergonominen otsatuki (5) auttaa potilasta pysymään mukavassa asennossa tutkimuksen aikana. Otsatukea voidaan liikuttaa eteen- ja taaksepäin kolmiopainikkeilla (a). (a) 2.8 Lähikorjauslinssi Laitteeseen integroitujen lähikorjauslinssien (7) ansiosta myös iäkkäämpiä potilaita voidaan tutkia tutkimusnäytöllä. 2.9 Potilaspuolen suojus Potilaspuolen suojukseen (8) voidaan asettaa kaksi korjauslasia. Asettaminen on helppoa ja nopeaa korjauslasien magneettisen pidikkeen ansiosta Korjauslasit Potilaan taittovirhettä voidaan korjata laitteen mukana olevilla korjauslaseilla. Korjauslasisetti sisältää 12 sfääristä korjauslasia (9) arvoiltaan 8 D - +4 D. VIHJE! Jos taittovirhe on > 1 D, suosittelemme tutkimuksen aikana omien silmälasien tai piilolinssien käyttöä, mikäli se on mahdollista ja ne eivät rajoita näkökenttää. Suojataksesi laseja likaantumiselta ja vahingoittumiselta aseta ne takaisin niille tarkoitettuun korjauslasin pidikkeeseen Liitännät x USB 2.0 -liitäntä 17. Verkkovirtakytkin 18. Paikka kahdelle sulakkeelle 3,15 AH / 250 V 19. Verkkovirtaliitin 20. Ethernet-liitäntä Leukatuki (lisävaruste) Lisävarusteena saatavaa leukatukea voidaan käyttää potilaan asennon tukemiseen. Tuen korkeutta voi säätää vapaasti sen sivussa olevista nupeista IFU_Octopus _04070_fin.indd :28:13

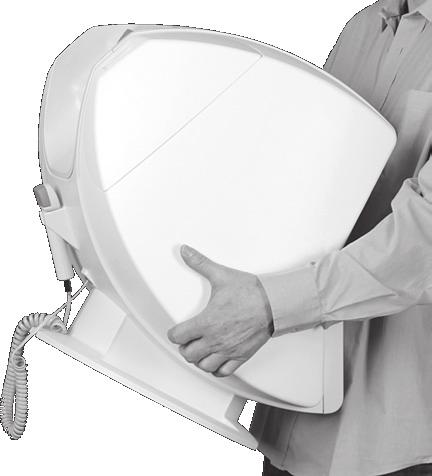

8 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ USB-liitännät Käytettävissä on yhteensä 4 USB 2.0 -liitäntää (16). Niillä voidaan liittää USB-komponentteja, kuten näppäimistö, hiiri, USB-tikku, USB-kovalevy tai tulostin. Tämä liitäntä ei ole sähköeristetty. USB:n kautta liitettävien laitteiden, esim. tulostinten, on vastattava normia EN tai ne on liitettävä turvaerotusmuuntajan kautta tai lääketieteelliseen käyttöön hyväksytyllä verkko-osalla Verkkoliitäntä Verkkojohdon on oltava maan turvallisuusnormien mukainen Ethernet-liitäntä Ethernet-verkkoliitäntä sijaitsee laitteen sivulla. Käytä 5e-luokan johtoa, joka kuljettaa häiriöttä tietoa 1 GHz:n nopeudella. Ethernet-liitäntä on sähköisesti eristetty ja sen jännitteenkesto on 4 kv normin EN mukaisesti LED-taustavalaistus Octopus 600 -laitteessa käytetään LED-valoja valonlähteenä ja ärsykkeenä. Taustavalaistuksen voimakkuutta mitataan kahdella toisistaan riippumattomalla valosensorilla ja säädetään esiasetettuihin nimellisarvoihin aina kun perimetri käynnistetään. HAAG STREIT on määritellyt nämä nimellisarvot. Tutkimusnäytön LED-taustavalaistusta säädetään ohjattavalla virtalähteellä. Lisäksi näytön tehokkuutta vaihdellaan harmaasävyillä Fiksaation valvonta Potilaan tutkittavana oleva silmä valaistaan infrapuna-ledein (6), kuvataan CMOS-kameralla ja se näkyy käyttäjän näytöllä. Integroitu automaattinen potilaan valvonta lisää tutkimustulosten luotettavuutta. Tutkittavana olevan silmän asennon hienosäätö tapahtuu otsatuen moottoroidulla hienosäädöllä (5) Tutkimustiedot Tutkimustiedot siirtyvät laitteen sisäisen Solid State Driven (SSD) tai Ethernet-liitännän kautta ulkoiseen tietokantaan. Tutkimustiedot voidaan siirtää myös USB-liitännän kautta USB-muistitikulle. 3. Asennus 3.1 Laitteen kuljetus Siirrä laitetta pitkiä matkoja alkuperäisessä pakkauksessa. Lyhyitä matkoja varten tartu molemmin käsin sivukuorien alta ja nosta laite ylös. Irrota virtalähde verkkovirrasta ennen laitteen siirtämistä. 3.2 Potilaan vastauspainikkeen liittäminen Potilaan vastauspainikkeen liitäntä sijaitsee tämän pidikkeen alapuolella. Liittimen kiinnike osoittaa potilaan puolelle. KIELLETTY! Potilasvastauspainikkeen RJ12-liitäntään ei saa liittää mitään muuta johtoa. Työnnä liitin (a) niin pitkälle liitäntään (c), kunnes kiinnike (b) napsahtaa paikalleen kuuluvasti. Poista potilaan vastauspainike työntämällä kiinnikettä (b) liittimen (a) suuntaan ja vetämällä johto pois alaspäin. 3.3 Virtajohdon liittäminen Octopus 600 -laitteen verkkoliitin on suunniteltu tyyppikilvessä mainitulle jännitteelle. a) b) c) 8 11-IFU_Octopus _04070_fin.indd :28:14

9 БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 4. Turvallinen järjestelmäkonfiguraatio EN mukaisesti 4.1 Järjestelmävariantit, Octopus 600 ja tulostin USB-liitännän (27) kautta liitettävien tulostimien on vastattava normia EN ja liitettävä turvaerotusmuuntajaan. VIHJE! Koskee varianttia II: Jos Octopus 600 -laitteen (21) etäisyys X tulostimeen (22) on suurempi kuin 1,5 m, normin EN mukainen turvaerotusmuuntaja (24) ei ole tarpeen m Variantti I: Tulostimen liittäminen USB-liitännän kautta (27) Variantti II: Tulostimen liittäminen Ethernet-liitännän kautta (28) 21. Octopus Tulostin 23. Verkkovirtaliitin 24. Turvaerotusmuuntaja 25. Laitepöytä 26. LAN-liitäntä 27. Tulostimen yhdistäminen USB-liitännän kautta. 28. Tulostimen yhdistäminen Ethernet-liitännän kautta. Octopus 600 -laitteen Ethernet-liitäntä on sähköisesti eristetty ja sen jännitteenkesto on 4 kv normin EN mukaisesti IFU_Octopus _04070_fin.indd :28:14

10 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ 5. Käyttöönotto 5.1 Virran kytkeminen laitteeseen Ennen kuin Octopus 600 kytketään verkkovirtaan, varmista että verkkokytkin (0/I) (17) on asennossa AUS (0). Verkkokytkin sijaitsee käyttäjästä katsoen laitteen oikeassa alareunassa. Kytke verkkokytkin (0/I) asentoon EIN (I). Laite on nyt valmiustilassa. Power On / Off -painikkeella (15) laite kytkeytyy päälle. Käyttöjärjestelmä ja sovellus käynnistyvät automaattisesti. Laite on valmis noin minuutin odotusajan kuluttua. 5.2 Virran sammuttaminen laitteesta Kun painat Power On/Off- painiketta (15), näyttöön ilmestyy vahvistusikkuna. Power On/Off -painikkeen sijaan laite voidaan sammuttaa myös ohjelmiston valikosta [Tiedosto] - [Poistu] pois. Noin 15 sekunnin kuluttua Power On/Off -painikkeen LED sammuu ja laite siirtyy valmiustilaan. Estääksesi tietojen katoamisen sammuta laite aina ensin Power On / Off -painikkeella (15) ja sitten verkkokytkimestä. Power On/Off -painike ei irrota laitetta sähköverkosta. Käytä ennen huoltotöitä aina verkkokytkintä (17) ja irrota laite verkosta. VIHJE! Jos virta on kytketty päälle, laite on valmiustilassa ja kuluttaa vain vähän energiaa. 6. Käyttö 6.1 Potilaan asettaminen laitteen ääreen Korjauslasit valitaan siten, että potilas näkee fiksaatiomerkin terävänä tutkimusnäytössä. Apuvälineenä voidaan käyttää korjauslaseja. Potilas istuu mukavassa asennossa laitteen edessä ja asettaa otsansa otsatukeen. Otsatuki (sekä lisävarusteena saatava leukatuki) voidaan säätää oikeaan asentoon. Käyttäjä valitsee tutkittavan silmän (OS tai OD). Tämän jälkeen tulee näkyviin videokuva fiksaation valvontaa varten. Tämä on varustettu neliöllä, joka määrittelee pupillin paikan. 7. Ohjelmisto / Apuvalikko / Virheviestit Käyttöohjeet, apuneuvot tutkimuksen suorittamiseen sekä virheviestien kuvaukset löytyvät ohjelmistossa olevasta apuvalikosta. Aputoiminnot käynnistetään painikkeella F1 tai valikosta [?] - [Help]. Ohjelmiston saa asentaa vain koulutuksen saanut henkilö erillisen asennusohjeen mukaisesti. Ennen ohjelmistopäivitystä on suositeltavaa ottaa varmuuskopio. 8. Tekniset tiedot 8.1 Octopus 600 Tyyppimerkintä: Octopus 600 Jännite: VAC Virrankulutus: 100 VA Virrankulutus valmiustila: 3W Käyttötaajuus: 50 / 60 Hz Sulakkeet: 2 x T 3,15 AH 250 V Toimintaperiaate: Binokulaarinen näyttöperimetri Tutkimusperiaate: Subjektiivinen testi syöttömenetelmän avulla Potilaan asennon säätö: Säädettävä otsatuki Fiksaation valvonta: Jatkuva videovalvonta Eksentriteetti: 30 Dynaaminen alue: 0 35 db / src Ärsykevalotiheys: 0, cd/m² Ärsykeväri: valkoinen USB-liitäntä: USB Standard Ethernet-liitäntä: 1000 Base-T (1Gbit) Sisäinen muistipaikka SSD: 32 GB 8.2 IR-valaistus Valonlähde: LED Aallonpituus: 940 nm Säteilykulma: ± Mitat Mitat (L x S x K): Paino: Toimitusmitat (L x S x K): Toimituspaino: 467 x 508 x 500 mm 12,7 kg 600 x 800 x 1030 mm 26 kg IFU_Octopus _04070_fin.indd :28:14

11 БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 8.4 Näkökenttä Octopus 600 -laitteen näytöllä voidaan tutkia seuraavaan eksentriteettiin saakka: Monokulaarinen näkökenttä horisontaalinen 30 Monokulaarinen näkökenttä vertikaalinen Huolto Rungon osia saavat irrottaa ja huoltaa vain koulutetut ja/tai valtuutetut ammattihenkilöt. Epäasianmukaisin korjauksin potilaisiin ja laitteen käyttäjiin voi kohdistua huomattavia vaaroja. Power On/Off -painike (15) ei irrota laitetta verkosta. Sammuta laite huoltotöitä varten aina verkkokatkaisijasta (17) ja irrota laite verkosta vetämällä pistotulppa pistorasiasta. Varaosiksi kelpaavat ainoastaan yrityksen HAAG STREIT tai paikallisen edustajan toimittamat alkuperäisvaraosat. 9.1 Kunnossapito Jotta laite toimisi pitkään ja luotettavasti, suosittelemme Octopus 600 -laitteen tarkastuttamista valtuutetulla huoltoteknikolla kahden vuoden välein. Tarkempaa teknistä dokumentaatiota on saatavilla yritykseltä HAAG STREIT tai paikalliselta edustajalta. 9.2 Puhdistus Puhdistukseksi riittää pölyjen pyyhintä pehmeällä liinalla tarvittaessa. Pinttynyt lika voidaan poistaa veteen tai alkoholiin kostutetulla pehmeällä liinalla. Käyttäjän kuvaruudulta sormenjäljet ja pöly voidaan poistaa pehmeällä ja nihkeällä liinalla. VIHJE! Älä pyyhi laitetta märällä liinalla, äläkä missään tapauksessa käytä liuotin- tai hankausaineita. Octopus 600 -laitteen lisävarusteena on pölysuojus. Peitä laite huoneen siivoamisen ajaksi tai jos sitä ei käytetä pitempään aikaan. VIHJE! Älä peitä käynnissä olevaa laitetta (lämpövahingot, palovaara). 9.3 Kuluvat osat Kuluvat osat kuten silmäsuojus, potilaan vastauspainike, otsatuki ja leukatuki (lisävaruste) sekä muut osat kuten korjauslinssit ja potilaan puoleinen peite on valmistettu helposti puhdistettavista muoveista. VIHJE! Yleisen hygienian vuoksi ja infektioiden leviämisen estämiseksi kuluvat osat on jokaisen tutkimuskerran jälkeen desinfioitava (esim. 70 % isopropyylialkoholilla). Korjauslasit voidaan puhdistaa myös ultraäänipesurissa. A. Liite A.1 Lisävarusteet / Varaosat Osat Tyyppi HS-tuote Kuvaus Leukatuki kpl Taittopöytä CT Ks. erillinen käyttöohje*. Instrumenttipöytä IT Ks. erillinen käyttöohje*. Korjauslasisetti Korjauslasiperussetti Setti sisältää 12 korjauslasia Korjauslasi +4 D kpl Korjauslasi +3 D kpl Korjauslasi +2 D kpl Korjauslasi +1 D kpl Korjauslasi 1 D kpl Korjauslasi 2 D kpl Korjauslasi 3 D kpl Korjauslasi 4 D kpl Korjauslasi 5 D kpl Korjauslasi 6 D kpl Korjauslasi 7 D kpl Korjauslasi 8 D kpl Potilaan vastauspainike Octopus kpl Pölysuojus kpl Silmäsuojasetti kpl / setti *Ks. = käyttöohje IFU_Octopus _04070_fin.indd :28:14

12 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ B. Lakisääteisiä määräyksiä HAAG STREITin laadunhallintajärjestelmä on EN ISO normin mukainen. Laite on kehitetty ja rakennettu ottamalla huomioon luvussa 'Sähkömagneettinen yhteensopivuus' esitetyt normit. Liitteessä IX olevan direktiivin 93/42/ETY mukaisesti Octopus 600 vastaa luokan IIa laitetta. CE-merkinnällä vahvistamme, että laite vastaa voimassa olevia normeja ja direktiivejä. Kopioita tämän laitteen vaatimustenmukaisuusvakuutuksesta on saatavilla yritykseltä HAAG STREIT. Laite täyttää eurooppalaisen direktiivin 2011/65/EY vaatimukset. C. Luokitus Normi EN Perimetri Octopus 600, suojaluokka I Käyttöosa: Tyyppi B Toimintatapa: Pitkäaikainen käyttö EU-direktiivi 93/42/ETY Luokka IIa Normi EN Vapaa ryhmä Normi EN ISO Ryhmä 1 D. Hävittäminen Elektroniikka- ja sähköromu on hävitettävä erillään talousjätteestä. Tämä laite on myyty jälkeen. Laitteen asianmukaisesta hävityksestä antaa lisätietoja paikallinen HAAG-STREIT-edustajasi. Näin taataan, ettei haitallisia aineita pääse ympäristöön ja että arvokkaat raaka-aineet voidaan kierrättää. E. Huomioon otetut normit EN ISO 9022 EN EN ISO EN ISO , -2 EN 1041 EN ISO EN EN F. Kiinan RoHS Tuotteen ympäristöystävällinen käyttöikä (EFUP). Korjattavissa oleville tuotteille pätee seuraava kaava: EF = Tekninen elinikä x 125 % (Päivittäinen käyttöaika( x % = Korjauskelpoisten tuotteiden kerroin. Päivittäisen käytön kesto = Käytön kesto kenttätutkimuksista. Keskimääräiset tiedot: potilasta/vuosi, 10 min / potilas X8,5 Päivittäinen käyttöaika 8,5 h päivässä 60X365 Tekninen elinikä: ~ tuntia X125% 12,1 vuotta 8,5X Sen mukaan ympäristöystävällinen käyttöikä on noin 12 vuotta IFU_Octopus _04070_fin.indd :28:15

13 БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK G. Sähkömagneettista yhteensopivuutta koskevat ohjeet ja valmistajan selvitys (EMV) G.1 Yleistä Octopus 600 täyttää sähkömagneettisen yhteensopivuuden vaatimukset standardin EN :2007 (IEC 3. Edition) + EN :2015 (IEC 4. Edition) mukaisesti. Laite on rakennettu niin, ettei sen sähkömagneettisten häiriösuureiden tuotanto ja säteily yleisesti häiritse määräysten mukaisessa käytössä, ja laite itse osoittaa kestävänsä kohtuullisesti sähkömagneettisia häiriösuureita. Vältä staattisen sähkön purkauksista (ESD) aiheutuvia vaurioita. USB-liitäntöihin kohdistuvat yli 6 kv staattiset sähköpurkaukset voivat vaikuttaa laitteen toimintaan ja häiritä sen laiteohjelmia. Ohjelmisto on käynnistettävä uudelleen ja tutkimus on toistettava. Lisäksi on mahdollista, että voimakkaammat ESD-purkaukset saattavat vaurioittaa instrumentin elektronisia komponentteja. Lääketieteelliset sähkölaitteet ja järjestelmät edellyttävät sähkömagneettisen yhteensopivuuden osalta erityisiä toimenpiteitä ja ne on asennettava tässä käyttöohjeessa olevien sähkömagneettisten yhteensopivuusohjeiden mukaisesti. Muiden kuin ilmoitettujen lisävarusteiden käyttö voi johtaa laitteen päästöjen lisääntymiseen tai heikentää sen häiriönsietokykyä. Vieras laite on liitettävä standardin IEC/EN mukaisesti. G.2 Häiriöpäästöt (normitaulukko 1) Tiedot perustuvat normeihin EN :2007 (IEC 3. painos) ja EN :2015 (IEC 4. painos). Suositukset ja valmistajan selvitys sähkömagneettinen säteily Tämä laite on tarkoitettu käytettäväksi alla kuvatun kaltaisessa ympäristössä. Asiakkaan tai tuotteen käyttäjän on varmistettava, että laitetta käytetään oikeanlaisessa ympäristössä. Häiriönpäästömittaukset Yhtäpitävyys Sähkömagneettinen ympäristö / Opas HF-säteily CISPR11:n mukaan Ryhmä 1 Tämä tuote käyttää HF-tehoa yksinomaan sisäiseen toimintaansa. Sen tähden sen HF-säteily on hyvin vähäistä, ja on epätodennäköistä, että se aiheuttaisi häiriöitä lähellä oleviin laitteisiin. HF-säteily CISPR11:n mukaan Luokka B Tämä tuote on tarkoitettu käytettäväksi kaikissa tiloissa, myös asuin- ja vastaavissa asumiseen Yliaaltopäästöt EN mukaisesti Luokka A käytettävissä tiloissa, jotka on liitetty rakennuksen kattavaan julkiseen jakeluverkkoon. Jännitevaihtelupäästöt / Flicker EN mukaisesti Täyttää IFU_Octopus _04070_fin.indd :28:15

14 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ G.3 Häiriönsieto (normitaulukko 2) Tiedot perustuvat normiin EN :2007 (IEC 3. painos). Suositukset ja valmistajan selvitys sähkömagneettinen häiriönsieto Tämä laite on tarkoitettu käytettäväksi alla kuvatun kaltaisessa ympäristössä. Asiakkaan tai tuotteen käyttäjän on varmistettava, että laitetta käytetään oikeanlaisessa ympäristössä. Häiriökestävyystarkastus EN tarkastusasteikko Yhdenmukaisuusasteikko Sähkömagneettinen ympäristö / Opas Staattisen sähkön purku (ESD) EN mukaan Nopeat transientit sähköiset häiriösuureet / purkaukset EN mukaan Syöksyjännitteet (Surges) standardin EN mukaan Syöttöjännitteen jännitehäviöt, lyhytaikaiset katkot ja vaihtelut standardin EN mukaisesti Tehonsyöttötaajuuden (50/60 Hz) magneettikenttä EN mukaisesti ± 6 kv yhteyden purkaus ± 8 kv ilmakehän purkaus ± 6 kv yhteyden purkaus ± 8 kv ilmakehän purkaus Lattioiden pitiäsi olla puuta tai betonia tai päällystetty keraamisilla laatoilla. Synteettisissä lattioissa suhteellisen ilmankosteuden on oltava vähintään 30 %. ± 2 kv voimajohtoja varten ± 2 kv voimajohtoja varten Tehonsyöttöjänniteen laadun tulee vastata tavanomaista kaupallista ympäristöä tai sairaalaympäristöä. ± 1 kv vuorovaihejännitettä varten ± 2 kv tasavaihejännitettä varten < 5 % UT (> 95 % U T:n häviö ) per ½ periodia < 40% UT (> 60% U T:n häviö ) per 5 periodia < 70% UT (> 30% U T:n häviö ) per 25 periodia < 5 % UT (> 95 % U T:n häviö ) per 5 s ± 1 kv vuorovaihejännitettä varten ± 2 kv tasavaihejännitettä varten < 5 % UT (> 95 % U T:n häviö ) per ½ periodia < 40% UT (> 60% U T:n häviö ) per 5 periodia < 70% UT (> 30% U T:n häviö ) per 25 periodia < 5 % UT (> 95 % U T:n häviö ) per 5 s 30 A/m Tehonsyöttöjänniteen laadun tulee vastata tavanomaista kaupallista ympäristöä tai sairaalaympäristöä. Tehonsyöttöjännitteen laadun tulee vastata tavanomaista liike- tai sairaalaympäristöä. Jos tuotteen käyttäjä vaatii laitteen yhtäjaksoista toimintaa myös energiahuollon katkosten aikana, tuotteeseen on kytkettävä keskeytymätön tehonsyöttö tai akkku. 3 A/m Verkkotaajuuden magneettikenttien on vastattava liike- tai sairaalaympäristössä esiintyviä arvoja. HUOMAUTUS: UT = Verkon vaihtojännite ennen tarkastusasteikon käyttöä IFU_Octopus _04070_fin.indd :28:15

15 БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK G.4 Häiriönsieto (elämää ylläpitämättömät lääkintälaitteet) (normitaulukko 4) Tiedot perustuvat normiin EN :2007 (IEC 3. painos). Suositukset ja valmistajan selvitys sähkömagneettinen häiriönsieto Tämä laite on tarkoitettu käytettäväksi alla kuvatun kaltaisessa ympäristössä. Asiakkaan tai tuotteen käyttäjän on varmistettava, että laitetta käytetään oikeanlaisessa ympäristössä. Sähkömagneettinen ympäristö - Suositukset Kannettavia ja mobiileja radiolaitteita ei saa käyttää lyhemmän välimatkan päässä tuotteesta (mukaan lukien johdot) kuin mitä on suositeltu siksi suojaetäisyydeksi, joka lasketaan lähetystaajuudelle sopivan yhtälön mukaan. Häiriökestävyystarkastus EN tarkastusasteikko Yhdenmukaisuusasteikko Suositeltu välimatka: Johdetut HF-häiriösuureet standardin EN mukaan Johdetut HF-häiriösuureet standardin EN mukaan 3 Veff 150 khz 80 MHz 3 V/m 80 MHz 2.7 GHz b. c. 3Vrms 5 V/m 80 MHz 2.7 GHz P on lähettäjän nimellisteho wateissa (W) lähettimen valmistajan tietojen ja D suositellun suojaetäisyyden mukaan metreissä (m). Erään Paikan(a) päällä tehdyn tutkimuksen mukaan paikallisen radiolähettimen kenttävoimakkuus on kaikilla taajuuksilla heikompi kuin sopimuksen mukainen taso(b).häiriöt ovat mahdollisia sellaisten laitteiden läheisyydessä, joissa on seuraava kuviomerkki. HUOMAUTUS 1: Megahertsien ollessa suojaetäisyyden on oltava suurempi. HUOMAUTUS 2: Nämä suositukset eivät välttämättä päde kaikissa tilanteissa. Rakennukset, esineet ja ihmiset vaikuttavat sähkömagneettisten aaltojen imeytymiseen ja heijastumiseen. a. Paikallisten lähettimien, kuten esim. matkapuhelinten tukiasemien ja mobiilien maaradioasemien, amatööriasemien, AM- ja FM-radio- ja tv-lähettimien kenttien voimakkuutta ei pystytä teoreettisesti määrittämään tarkkaan ennalta. Paikallisten HF-lähetinten aiheuttaman sähkömagneettisen ympäristön selvittämiseksi on suositeltavaa tutkia sijaintipaikka. Jos tuotteen sijaintipaikassa selville saatu kentän voimakkuus ylittää edellä ilmoitetun yhdenmukaisuustason, tuotteen normaalitoimintaa on tarkkailtava kaikissa käyttöpaikoissa. Jos tehossa havaitaan epätavallisia piirteitä, voidaan tarvita lisätoimenpiteitä, esim. tuotetta on siirrettävä tai sijaintipaikkaa vaihdettava. Taajuusalueella 150 khz 80 MHz kentän voimakkuuden on oltava alle 3 Veff. Tässä taulukossa esitettyjen ISM-aaltoalueiden ulkopuoliset lyhyemmät etäisyydet eivät lisää käytettävyyttä. D = 1.2 D = 0.7 D = MHz 800 MHz 800 MHz 2.7 GHz IFU_Octopus _04070_fin.indd :28:15

16 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ G.5 Suositellut suojaetäisyydet (elämää ylläpitämättömät lääkintälaitteet) (normitaulukko 6) Tiedot perustuvat normiin EN :2007 (IEC 3. painos). Suositellut suojaetäisyydet kannettavien ja mobiilien HF-kommunikaatiolaitteiden ja tämän laitteen välillä. Tuote on tarkoitettu käytettäväksi sellaisessa sähkömagneettisessa ympäristössä, jossa säteilyn HF-häiriösuureita valvotaan. Asiakas tai tuotteen käyttäjä voi auttaa välttämään sähkömagneettisia häiriöitä käyttämällä kannettavia ja mobiileja kommunikointilaitteistoja (lähettimiä) jäljempänä suositellulta vähimmäisetäisyydeltä kommunikointilaitteiston enimmäislähtötasoa vastaavasti. Lähettimen nimellisteho (W) Suojaetäisyys lähetystaajuuden mukaan (m) 150 khz 80 MHz D = MHz 800 MHz D = MHz 2.5 GHz D = Sellaisille lähettimille, joiden nimellistehoa ei ole ilmoitettu yllä olevassa taulukossa, voidaan määrittää D etäisyys metreinä (m) käyttämällä kulloiseenkin sarakkeeseen kuuluvaa yhtälöä, jolloin P on lähettimen teho wateissa (W) lähettimen valmistajan antaman informaation mukaan. HUOMAUTUS 1: Lähetinten suositellun suojaetäisyyden laskemiseksi taajuusalueella 80 MHz-2.5 GHz käytettiin ylimääräistä tekijää 10/3, sen todennäköisyyden pienentämiseksi, että potilasalueelle vahingossa tuotu kannettava/mobiili kommunikointiväline aiheuttaisi häiriön. HUOMAUTUS 2: Nämä suositukset eivät välttämättä päde kaikissa tilanteissa. Rakennukset, esineet ja ihmiset vaikuttavat sähkömagneettisten aaltojen imeytymiseen ja heijastumiseen. HUOMAUTUS 3: Nämä suositukset eivät päde kaikissa tilanteissa, koska rakennukset, esineet ja ihmiset heijastavat ja absorboivat sähkömagneettisia aaltoja IFU_Octopus _04070_fin.indd :28:16

17 БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK IFU_Octopus _04070_fin.indd :28:16

18 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ IFU_Octopus _04070_fin.indd :28:16

19 БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK IFU_Octopus _04070_fin.indd :28:16

20 NORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ Lisätietoja saat HAAG STREIT-myyjältäsi: HAAG-STREIT AG Gartenstadtstrasse Koeniz, Switzerland Phone Fax Internet IFU_Octopus _04070_fin.indd :28:16
