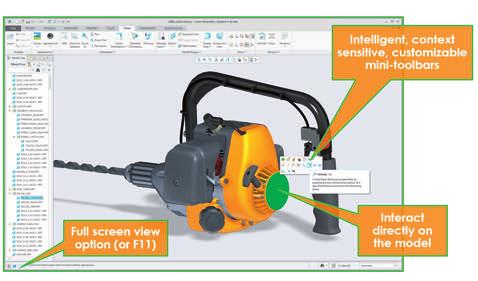

1 Tuoteuutiset Creo 4.0 uudistuksia Creo 4.0 sisältää paljon mielenkiintoisia uudistuksia verrattuna aiempiin versioihin. Uudistukset koskevat niin osamallinnuksen, kokoonpanojen, ohutlevyosien kuin piirustuksenkin asioita. Creon käynnistyksen yhteydessä silmään pistävin uudistus on ulkonäkö, joka on saanut piirteitä Windows 10 tyylisestä kulmikkaasta ulkoasusta. Nopeuttaakseen mallinnusta PTC on pyrkinyt vähentämään hiiren klikkausten määrää lisäämällä pienen työkalupalkin, joka aukeaa klikattaessa komponenttia joko mallipuussa tai Creon grafiikkaikkunassa. Se sisältää yleisimmin käytettyjä komentoja, mutta sitä voi Creo 4.0:n uusi käyttöliittymä. 42 Valokynä 1/2017

2 Uutiset Tuoteuutiset ArchiCAD SE 2017 Creon renderöinti käyttää KeyShot-tyyppistä renderöintimoottoria, joka tuottaa aidomman näköistä grafiikkaa renderöinnissä. myös muokata omien mieltymystensä mukaisesti. Tämä uudistus löytyy sekä osa-, ohutlevy- sekä kokoonpanomoodista. NVidia ja PTC ovat tehneet yhteistyötä grafiikan mallintamisen saralla, ja Creo 4.0:ssa varjostettujen mallien käsittely on nopeampaa ja sujuvampaa kuin aiemmissa versioissa. Creoon on myös lisätty koko ruudun tila, jota käyttämällä mallien esittely seminaareissa ja kokouksissa on helpompaa. Osamallinnuksen puolella Creossa on nyt uusi 3D Sweep -työkalu, jolla voi luoda tai poistaa geometriaa kuljettamalla kolmiulotteista objektia valitun kolmiulotteisen ohjauskäyrän läpi. Aiemmissa versioissa tämä oli mahdollista vain kaksiulotteisella poikkileikkauksella, ja uudistus tuokin paljon mahdollisuuksia esimerkiksi CAM-suunnittelussa. Flexible Modeling -työkalu on nyt käytettävissä myös ohutlevyosissa, ja helpottaa näin ollen myös muista CAD-sovelluksista tuotujen ohutlevygeometrioiden muokkaamista. Lisäksi ohutlevyosissa voi nyt sulkea taitosten nurkat, joten hitsausosien ulkonäkö on aidompi. Creo 4.0 sisältää myös uuden Twist-työkalun, jolla voi kiertää osaa levyn tason suuntaisen akselin ympäri. Kokoonpanotilassa Creo 4.0 tuo lisää uusia mahdollisuuksia. Ulkonäkötilojen luominen on nyt mahdollista, ja eri osille tai osien pinnoille voi asettaa omat tekstuurinsa, värinsä tai läpinäkyvyytensä ja tallentaa Appearance-välilehdelle. Tallennettujen ulkonäkötilojen välillä voi joustavasti vaihdella tarpeen mukaan. Tämä uudistus löytyy myös osamallinnustilasta. Automaattiset kokoonpanon yksinkertaistukset lukeutuvat Creo 4.0:n uudistuksiin. Nyt suuren kokoonpanon avaaminen ja käsittely helpottuu, kun Creo pystyy älykkäästi yksinkertaistamaan alikokoonpanoja ja osia kokoonpanosta. Yksinkertaistus katoaa ja Creo mallintaa osan tarkasti, kun käyttäjä alkaa tehdä osalle tai alikokoonpanolle toimenpiteitä, jotka vaativat tarkkuutta. Esimerkiksi mittaaminen laukaisee Creon mallintamaan yksinkertaistukset tarkasti. Lisäosiin on tullut myös muutoksia. Materiaalia lisäävän valmistustekniikan lisäosa AMX mahdollistaa automaattisten hunajakennorakenteiden luomisen Creon kuorimalleihin. Tämä uudistus säästää materiaalia 3D-tulostuksessa. Creo Simulate pystyy myös käyttämään hunajakennorakenteen ominaisuuksia muuttujina ja näin optimoimaan rakenteen lujuuden suunnitellussa kuormitustilanteessa. Creon renderöinti käyttää KeyShot-tyyppistä renderöintimoottoria, joka tuottaa aidomman näköistä grafiikkaa renderöinnissä. Ennen Creon lisäosana saatava toleranssien analysointityökalu GD&T Advisor Extension on nyt integroitu osaksi Creo 4.0:n toiminnallisuutta. Piirustukset eivät myöskään ole jääneet PTC:ltä unohduksiin, ja monia parannuksia on sillekin osa-alueelle saatu. Geometriset toleranssit on piirustuksessa helpompi luoda. Referenssiksi valittavat tasot voi merkitä piirustuksessa, eikä malliin tarvitse välillä tehdä muutoksia. Myös valikot ovat muuttuneet joustavammiksi, sillä yläreunan valikosta voi helposti tehdä muokkauksia mittojen ja toleranssien ominaisuuksiin. Lisätietoja: Rakentamisen tietomallinnus ytimekkäämmin BIM yleistyy nopeasti niin Suomessa kuin maailmallakin. BIM, Building Information Modeling, tarkoittaa käytännössä sitä, että kaikki rakennukseen liittyvä tieto on samassa paikassa kaikkien osallisten ulottuvilla eli tietomallissa koko rakennuksen elinkaaren ajan suunnitteluvaiheesta rakentamiseen sekä käyttöön ja ylläpitoon. Tämä vähentää virheitä ja säästää rahaa. BIM on koko rakennusalan mullistava juttu, johon jokaisen nykypäivän arkkitehdin on varauduttava vaativathan yhä useamman maan viranomaisetkin jo tietomallinnusta. Suomessa rakennusalan viranomaisohjeisto Yleiset tietomallivaatimukset (YTV2012) suosittaa tietomallinnusta. Uuden ArchiCAD SE ohjelmiston myötä kynnys tietomallinnuksen maailmaan on matalampi kuin koskaan. Suomenkielinen ArchiCAD SE 2017 on taloudellisesti helposti lähestyttävä ja silti täysiverinen ArchiCAD. SE tuo 3D-tietomallintamisen jokaisen suunnittelijan ulottuville. SE sopii eritoten pienemmille arkkitehtitoimistoille, sisustussuunnittelijoille ja tilasuunnittelijoille. ArchiCAD SE kevytversio pohjautuu ArchiCAD 20 -täysversioon, mutta siitä on karsittu suuremmissa projekteissa hyödyllisiä, pienemmille toimijoille toissijaisia ominaisuuksia. Lisätietoja: Kuva kertoo enemmän kuin tuhat sanaa BIM-projektin onnistuminen edellyttää yhteistä näkemystä tavoitellusta lopputuloksesta. Sitä voidaan tukea tehokkaalla projektinaikaisella viestinnällä ja tiedonhallinnalla. BIMeye 3D mahdollistaa tiedon jakamisen ja hallinnan myös visuaalisesti, laajentaen siten BIMeyen käyttömahdollisuuksia ja -mukavuutta. Selainpohjainen BIMeye 3D on muiden BIMeye-toimintojen tavoin käytettävissä sekä tietokoneella että mobiili- ja kosketusnäyttölaitteilla. Käyttäjäystävällinen ja tehokkuutta parantava BIMeye 3D on erinomainen lisä suunnittelun, tuotannon ja kiinteistönhallinnan parissa työskenteleville BIMeye-käyttäjille. Uusilla haku-, suodatus-, valinta-, ja muokkaustoiminnoilla voi työskennellä visuaalisten tietojen parissa kätevästi ja tehokkaasti. Mahdollisuus tarkastella tietoja visuaalisesti, ilman erillistä katseluohjelmaa, helpottaa projektin eri toimijoiden välistä tiedonvaihtoa ja yhteistyötä. Valokynä 1/

3 Uutiset Tuoteuutiset BIMeye 3D on käytettävissä sekä tietokoneella että mobiili- ja kosketusnäyttölaitteilla. BIMeye 3D on Symetrin oman tuotekehityksen tuloksena syntynyt visuaalisen tiedon käsittelyä helpottava ratkaisu. Vastaavia ratkaisuja hyödynnetään jatkossa myös Symetrin muissa tuotteissa. Toimintoa testattiin ja hiottiin Tukholmassa toteutetun Slussen-projektin yhteydessä. Projektiryhmään kuuluivat muun muassa Tikab Konsultin Johan Stribeck ja ELU:n Daniel Sörman. Molemmilla yrityksillä on erinomaisia kokemuksia BIMeyen eduista projektiryhmien sisäisessä viestinnässä. Edellisten lisäksi myös Swecon ja Tengbomin käyttäjiä osallistui testaukseen. Lisätietoja: Uponorilta BIM-mallit Uponor selvitti kyselyllä suunnittelijoilta BIM-mallien käytön yleisyyttä ja tarvetta syksyllä 2016 [1]. Tulokset vahvistivat, että jopa 80 % suunnittelutoimistoista käyttää BIM-malleja suunnittelutyön eri vaiheissa. Tutkimus tuki jo aiempaa päätöstä siirtää Uponorin olennaiset tuotteet BIM-malleiksi. Uponor on valinnut MagiCloudin tietomallien jakamiseen. Nyt saatavilla on yli 500 eniten kaivattua tuotetta BIM-malleina sekä AutoCadille että Revitille ja määrä kasvaa. AutoCAD- ja Revit-ohjelmistoja käyttävät suunnittelijat voivat ladata haluamansa ratkaisut ja lisätä ne kätevästi projektiinsa. Malleja voi ladata, hakea ja katsella MagiCloudissa. BIM-teknologialla (Building Information Modeling, rakennuksen tietomalli) rakennuksesta luodaan digitaalisesti yksi tai useampi todellisuutta vastaava digitaalinen kaksonen, virtuaalimalli. Mallit tukevat rakentamisen suunnittelua kaikissa vaiheissa ja koko rakennuksen elinkaaren aikana. BIMtyökaluilla on todennettu hyötyjä aikataulutuksen, arvioiden ja riskianalyysien parantumisesta, yhteistyön lisääntymisestä ja paremmasta rakennuksen elinkaaren aikaisesta hallinnasta. Tietomalli pitää sisällään kaiken tuotteessa olevan tekniikan ja älyn. BIMmallien suurimpana etuna on se, että suunnitelmassa voidaan testata kaikkien osien toimivuutta ja yhteensopivuutta. Esimerkiksi kun testataan vesivirtaa, BIM-malleissa nähdään heti toimiiko suunnitelma, kuten oli ajateltu, vai onko esimerkiksi jossain kohdassa väärän kokoinen venttiili, Uponorin BIM Design Specialist Mikko Laamanen painottaa. Kyselyn perusteella eniten tarvetta oli kaivojen, kiinteistöviemäröinnin sekä lattialämmityksen malleille. Suunnittelijat käyttävät kyselyn perusteella tietomallinnusta erityisesti 3D-suunnitteluun, törmäystarkasteluihin, määrälaskentaan ja visualisointiin. Usein tietomallit tehdään rakennuttajan pyynnöstä, mutta myös jotkin rakennusvalvonnat ovat alkaneet pyytää tietomalleja käyttöönsä. Mallit ovat selkeitä ja helppokäyttöisiä. Osa suunnittelijoista on jo ottanut työkalun käyttöönsä ja olemme saaneet positiivista palautetta. Loppukäyttäjälle eli esimerkiksi kuluttajalle mallien käyttöönotto ei näy. Etuna tietysti heillekin on suunnitteluratkaisujen varmuus, mikä saavutetaan helpommin toimivien mallien avulla sekä testauksilla, kertaa Laamanen. Suomessa on käytetty BIM-malleja suunnittelussa kymmenisen vuotta. Isommissa hankkeissa mallinnusta käytetään jo lähes poikkeuksetta. Suomi johtaa talonrakennusteollisuudessa, Norjassa ollaan Suomea pidemmällä BIMin hyödyntämisessä Infra-rakentamisessa. Keski-Eurooppa on ottamassa eroa kiinni. Tietomallinnus kulkee käsi kädessä rakennusteollisuuden digitalisaation kanssa ja ne ovat toisistaan erottamattomat. Projekti on ollut mittava ja kirjaston päivitys on iso työ. Satsaus kuitenkin kannattaa ja Uponorilla on ennakoitu tilannetta hyvin. Euroopan Unioni on perustanut jäsenvaltioiden edustajista BIM-työryhmän ( eubim.eu/), joka laatii EU:n alueelle ohjeita, miten tietomallinnuksesta saa parhaan hyödyn. EU pyrkii osaltaan edistämään tietomallinnuksen käyttöä. Lisätietoja: Selkeyttä johdinsarjasuunnitteluun EplanHarnessproD:n uusin versio 2.6 on intuitiivinen 3D/2D-ohjelmisto, joka kattaa kaikki tämän päivän johdotus- ja 44 Valokynä 1/2017

4 Tuoteuutiset Rakennusten tietomallinnus yleistyy vauhdilla. Tietomallit tukevat rakentamisen suunnittelua kaikissa vaiheissa ja koko rakennuksen elinkaaren aikana (kuva Uponor). johdinsarjasuunnittelun vaatimukset. Uutta versiossa ovat esimerkiksi tuotantospesifikaatioihin tehdyt parannukset, kuten kaapelikuvat nailboard-kuvien lisäksi. Kaapelien mitoitus tapahtuu nyt automaattisesti. Kaapelien pituuden voi määrittää ennalta, ja niitä voi reitittää helposti ja intuitiivisesti. Mekaniikka- ja sähkösuunnittelijoiden yhteistyö myös paranee avointen rajapintojen ansiosta. Mekaniikkasuunnittelun 3D-malleihin ja sähkösuunnittelun piirikaavioihin pohjaten voidaan johdinsarjoja suunnitella nyt intuitiivisesti. Tiedot suunnittelusta luovutetaan valmistukseen, ja tähän liittyen ohjelmistoon on tullut merkittäviä parannuksia: 2D/3D-suunnitteluympäristöstä automaattisesti saatavat 2D-kaapelikaaviot voidaan integroida suunnitelmiin, ja niissä määritellä sekä mittasuhteet että liitoskohdat. Tämä mahdollistaa automaattisen mitoituksen, säästää aikaa ja ylläpitää laatua. Myös kuorintapituudet ja johdinten Johtimet, joiden pituudet on ennalta määritelty, on nyt EplanHarnessProD:ssä entistä helpompaa reitittää. Suunnitteluprosessissa sekä virta että tarvittava pituus kuvataan tarkasti, ja käyttäjän on helppo nähdä johdinten optimaalinen reititys. Valokynä 1/

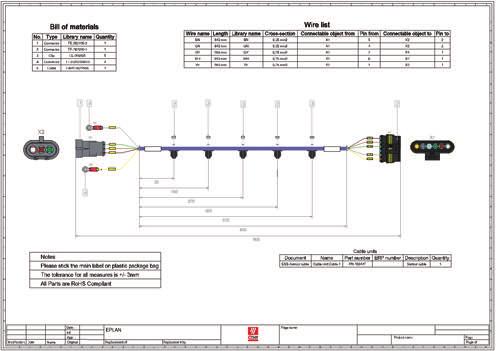

5 Uutiset Tuoteuutiset 2D/3D-suunnitteluympäristöstä automaattisesti saatavat 2D-johdinpiirustukset on integroitu, ja niissä määritetään sekä mitoitus että päätepisteet. pinnat voi nyt määritellä suunnitteluvaiheessa, ja ne kuvataan asianmukaisesti tuotantopiirustuksissa. Tämän ansiosta käyttäjä saa nopeasti kattavan yleiskuvan projektistaan. Johdinsarjaohjelmistoissa on tavallisesti tarvittavat työkalut kaapelien pituuksien helppoon laskentaan. EplanHarnessProD2.6:ssa toiminnosta on tehty kahden suuntainen, sillä nyt käyttäjä voi määrittää esimerkiksi antennikaapelille tietyn pituuden etukäteen. Suunnitteluprosessissa sekä virta että tarvittava pituus kuvataan tarkasti, ja käyttäjän on helppo nähdä kaapelien optimaalinen reititys. Samalla toiminto yhdenmukaistaa suunnitteluratkaisuja, mikä puolestaan säästää varastoinnin ja tuotannon kustannuksia. Kaapeliyksiköiden suunnittelun lisätoimintojen avulla eri elementtejä voi muun muassa ryhmitellä yhteen sekä antaa kaapeliyksiköille komponenttinumeroita, mikä selkeyttää yleiskuvaa projektista. Yhteys EplanPlatformiin ja järjestelmän toimivuus MCAD- ja ECADympäristöissä takaavat yhtäjaksoisen työnkulun sähkö- ja mekaniikkasuunnittelun välillä. Uutena ominaisuutena Eplan-projekteja voi versiolla 2.6 siirtää suoraan johdinsarjaohjelmistoon. Lisäksi EplanPlatform-ohjelmistoalustaan keskitetty tietokantojen hallinta tukee integroitua tietojen tallennusta, sillä käyttäjien tarvitsee ylläpitää perustietoja vain yhdessä järjestelmässä. Tämä mahdollistaa johdinsarjasuunnittelun yhtenäisen työnkulun piirustusvaiheesta tuotantoon. Kun samat, yhtenäiset tiedot ovat helposti käytettävissä kaikissa vaiheissa suunnittelusta tuotantoon, saadaan nopeasti ja tehokkaasti tuloksia. Järjestelmään on tehty lukuisia toiminnallisia parannuksia, jotka tehostavat kaapelien suunnittelua ja johdinsarjaprojekteja tehostaakseen suunnittelun työnkulkua. EplanHarnessProD sopii kaikille teollisuudenaloille, joilla tarvitaan kaapeli- ja johdinsarjasuunnittelua esimerkiksi erikoisajoneuvojen ja laitteiden valmistukseen, johdinten ja johdinsarjojen esivalmistukseen, koneteollisuuteen sekä yrityksille, joiden eri yksiköiden osat tekevät yhteistyössä keskenään. Lisätietoja: Phoenix Contact tuotetietokanta Phoenix Contact Oy ja Kymdata Oy ovat allekirjoittaneet yhteistyösopimuksen tuotetietokantojen julkaisusta CADS Electricissä. Phoenix Contactin tuotetietokanta nyt saatavissa CADS Electriciin. Tuotetietokannat tehostavat sähkö- ja automaatiosuunnittelun prosesseja.. Tuotetietokantojen käyttö tuo suunnittelijalle mahdollisuuden valita tuote tuotelistalta sen sijaan, että tarvittava tieto pitää kirjoittaa käsin tuoteluettelosta. Lisätietoja: 46 Valokynä 1/2017
