1 ACS880 taajuusmuuttaja Patrik Tikka, ABB Oy Domestic Sales

2 ACS880 taajuusmuuttaja Tarjonta Rakenne Moottorisäätö Ohjauskortti Ohjauspaneeli Työkalut Toiminnallinen turvallisuus Yhteenveto ACS580 March 13, 2017 Slide 2

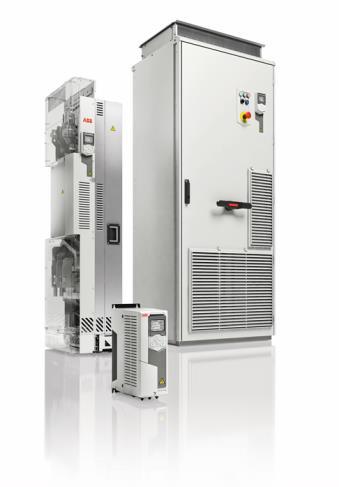

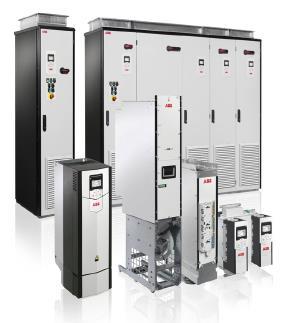

3 ACS880 taajuusmuuttajasarja kw 5600 ACS880 MD/MDM V ACS ACS V -Linjakäytöt -Invertterimoduulit -Syöttömoduulit (DSU, ISU) ACS V V 1,5 0,55 Seinälleasennus Moduuli Kaapitettu Kaapitettu, moduuli IP21/IP20/IP55 IP20 IP22/IP42/P55 IP22/IP42 & IP00/IP20

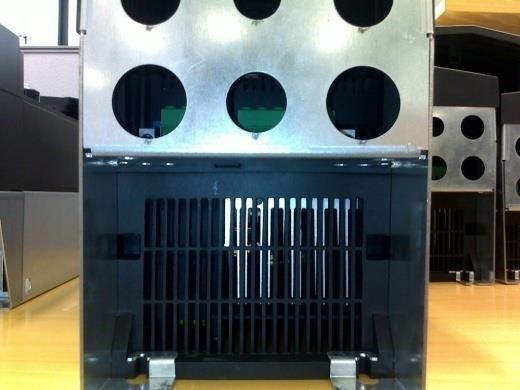

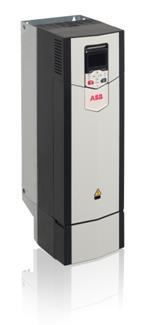

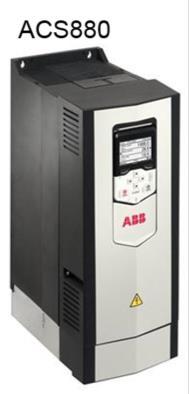

4 Rakenne Teollisuuden eriympäristöihin suunniteltu taajuusmuuttaja Ominaisuudet Teollisuuskäyttöön suunniteltu rakenne IP20, IP21, IP42, IP55 Lakatutkortit vakiona Pidentää piirikorttien elinikää ja parantaa laitteen luotettavuutta vaativammissa olosuhteissa Vierekkäinasennus Säästää tilaa ja asennuskustannuksia Nopeusohjattu jäähdytyspuhallin Pidentää puhaltimien käyttöikää Nopeuden takaisinkytkentä puhaltimista Käyttöasteen valvonta March 13, 2017 Slide 4

5 Rakenne ACS880 lämpötilan valvonta Ominaisuudet ACS880 taajuusmuuttajissa lämpöanturit mittaamassa tuloilman lämpötilaa Taajuusmuuttaja suojaa itsensä lämpötilasta johtuvista vioista Laitteesta saatavissa tietoa ympäristöolosuhteista ja käyttöprofiilista Voidaan myös käyttää ympäristön lämpötilan seuraamiseen ja valvontaan Lämpötilan valvonta mahdollista automaatiossa ja paneelin historiapiirron kautta Sähkötilan lämpötilojen seuranta Laitteen kestävyyden turvaaminen March 13, 2017 Slide 5

6 Moottorisäätö DTC - Direct Torque Control Ominaisuudet Suorituskykyisin moottorinsäätö ilman takaisinkytkentää Ensiluokkainen momenttivaste Korkea käynnistymomentti Moottorityypit Oikosulku-, tahtireluktanssi-, kestomagneetti ja servomoottorit Takaisinkytkemätön ja takaisinkytketty Vakio-ohjelmisto tukee kaikkia yllämainittuja moottoreita Tarkempi säätö = Lopputuotteen laatu March 13, 2017 Slide 6

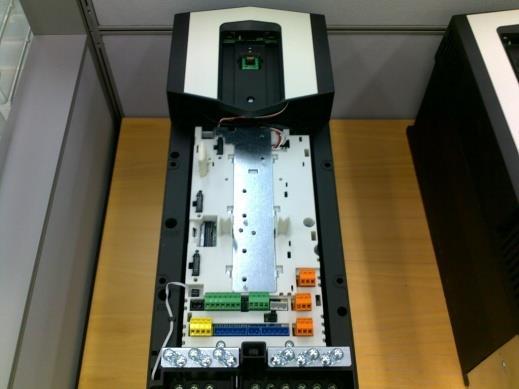

7 ACS880 ohjauskorttien vakioliitännät Rakenne Vakioliitännät 2xAI, 2xAO, 6xDI, 2xDIO (ohjelmoitava DO or DI), DIIL, 3xRO 3 Optiopaikkaa Kenttäväylämoduulit Takaisinkytkentämoduulit Turvamoduuli I/O laajennusmoduuli March 13, 2017 Slide 7

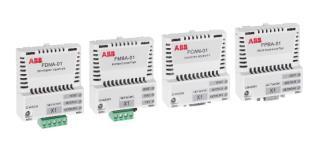

8 ACS880 ohjauskorttien vakioliitännät Rakenne Kenttäväylärajapinta Vakiona integroitu Modbus RTU Tuki kaikille yleisimmille kenttäväylärajapinnoille Profinet Profibus CANopen EtherCAT DeviceNET Powerlink Mahdollista käyttää kahta kenttäväylärajapintaa ohjaukseen ja huoltoon samanaikaisesti. (Profinet ohjauksessa ja esimerkiksi Profibus huoltoväylänä) March 13, 2017 Slide 8

9 ACS880 ohjauskorttien vakioliitännät Rakenne Takaisinkytkentä HTL/TTL inkrementiaalianturit, Resolveri, SinCos absoluuttianturit (Endat 2.1 & 2.2, SSI, Hiperface) FSE-31 safety enkooderi Turvapulssianturikortti March 13, 2017 Slide 9

10 ACS880 ylläpito Muistiyksikkö Ominaisuudet Irrotettava muistiyksikkö Sisältää taajuusmuuttajan ohjausohjelmiston, sekä kaikki parametrit Muistiyksikkö on vaivaton ja nopea irrottaa huollon tai päivityksen ajaksi Irrottaminen ja kiinnittäminen eivät vaadi erityistoimenpiteitä ja laite on normaalisti käytettävissä sähköjen kytkemisen jälkeen Lyhyt seisonta-aika Parempi tuottavuus Pienemmät riskit ylläpidossa March 13, 2017 Slide 10

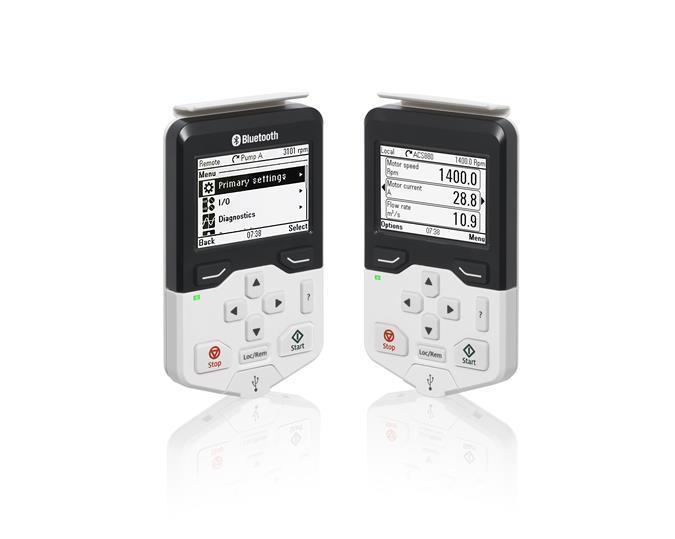

11 Ohjauspaneeli Ominaisuudet ja toiminta ACS-CP-I ja ACS-CP-W Sama ulkonäkö ja käyttötapa kaikissa ACSx80 -sarjan taajuusmuuttajissa Yksi rajapinta koko tuotesarjaan Korkearesoluutioinen näyttö ja 4-suunta navigointipainike, sekä help-painike helpottamaan käyttöä Ensiluokkainen käyttökokemus Useita eri kieliversioita, sekä käyttöönottoassistentti Nopea ja huolen käyttöönotto ja ylläpito USB -rajapinta PC:lle Bluetooth tuki mobiilityökalua varten March 13, 2017 Slide 11

12 Ohjauspaneeli Sovelluskohtaisten näyttöjen luominen Taajuusmuuttajan ohjauspaneeliin voidaan luoda sovelluskohtaisia näyttöjä prosessin yksittäisten laitteiden seuraamisen yksinkertaistamiseksi Prosessin sovellusten yksinlöinti Numeerinen Analoginen Historiapiirto Nopeampi reaaliaikainen tilanvalvonta suoraan kentällä Kunnonvalvonta reaaliaikaisesti suoraan ohjauspaneelilta ilman että paneeliin tarvitsee edes koskea March 13, 2017 Slide 12

13 Drive Composer PC -työkalu Helppo ja nopea käyttöönotto valvomosta tai kentällä Entry ja Pro -versiot Ilmainen ENTRY- versio sisältää Perus toiminnot Parametrien asettelut ONLINE Yksinkertainen valvonta Paramterien varmuuskopiointi Liityntä yhteen taajuusmuuttajaan USB:n yli Ilmaisversio ladattavissa March 13, 2017 Slide 13

14 Drive Composer PC -työkalu Helppo ja nopea käyttöönotto valvomosta tai kentällä Entry ja Pro -versiot Maksullinen versio, täysi toiminnallisuus sisältää Paramterointi ONLINE ja OFFLINE Valmiiden parametrilistojen luominen ilman yhteyttä taajuusmuuttajaan Ohjauskaaviot, Dataloggerit Pidempi ja tarkempi monitorointi Turvamoduulin konfigurointi Turvaominaisuuksien mahdollistaminen Yhteys useaan taajuusmuuttajaan Ethernet-väylän yli Adaptiivisen ohjelmoinnin Sovellustarpeiden mukainen räätälöinti March 13, 2017 Slide 14

15 Drive Composer Pro yhteystavat 1/2 USB paneeliyhteys yhteen tai useaan taajuusmuuttajaan Yksi taajuusmuuttaja Paneeli USB RS485-verkko Paneelin alla 2kpl RJ45 liittimiä vakiona ketjutukseen RS485 USB Paneeli March 13, 2017 Slide 15

16 Drive Composer Pro yhteystavat 2/2 Ethernet-verkon hyödyntäminen (Profinet) PC- verkko: moduuleissa Ethernet-kytkin Erillinen kytkin Ethernet FENA-11 yksi porttinen -Tarvitaan erillinen kytkin FENA-21 kaksi porttinen -Laitteet voi ketjuttaa PC työkalun kommunikointi käyttäen Ethernet kenttäväylää 1 kommunikointi paikka kenttäväylälle ja PC työkalulle Ethernet PLC Esim. Profinet Vaatii FENA-11/FENA-21 kortin (Profinet, Ethernet IP, Modbus TCP/IP March 13, 2017 Slide 16

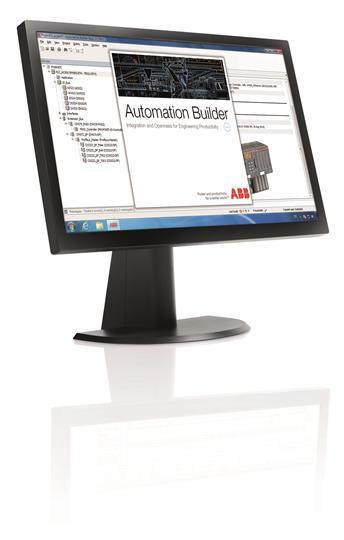

17 Ohjelmointiominaisuuksien laajennus ACS880 ja IEC tuki Ominaisuudet ACS880 taajuusmuuttaja tukee ohjelmointia IEC mukaisesti ja tämän avulla on mahdollista laajentaa taajuusmuuttajan ohjausominaisuuksia ja saada PLC toiminnallisuudet ilman erillistä laitteistoa. Helppo ohjausominaisuuksien laajennus tarpeiden mukaisesti Ohjelmointi tapahtuu Automation Builder ohjelmointiympäristössä, joka on yhteinen mm. AC500 PLC:n kanssa Vähemmän erillisiä ohjelmistoja Matalammat ohjelmistokustannukset Yhdenmukaiset rajapinnat sekä taajuusmuuttaja, että PLC - ohjelmointiin March 13, 2017 Slide 17

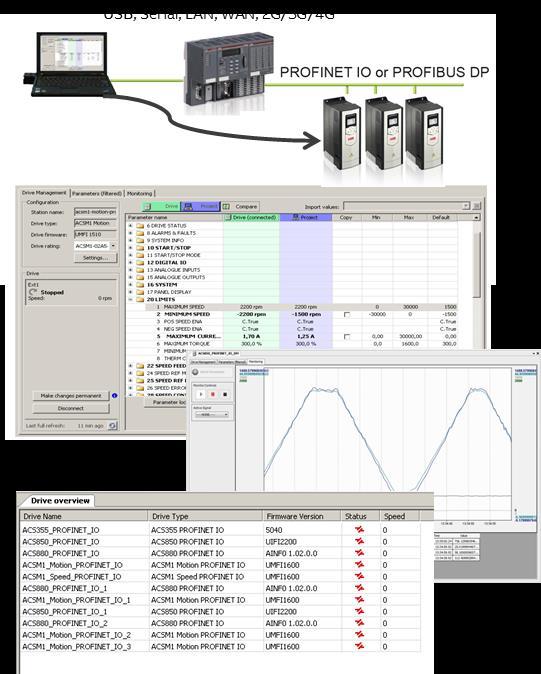

18 Tehokas käyttöönotto ja valvonta PLC:n yli Drive Manager: ABB AC500 ja Siemens S7/TIA Ominaisuudet Läpinäkyvä online yhteys ABB:n taajuusmuuttajiin PLC:n ja Profibusin tai PROFINET:in läpi. Taajuusmuuttajien parametrointi, valvonta ja diagnostiikka suoraan PLC:ltä Koko prosessin hallinta yhdestä pisteestä ABB Automation Builder ja Siemens S7/TIA March 13, 2017 Slide 18

19 ProfibusDP tai PROFINET IO Taajuusmuuttajien etävalvonta PLC:n läpi AC500 tai S7 PLC+ Tosibox 2G/3G/4G/WAN Plug-and-play 2G/3G/4G -mobiiliratkaisu dynaamisten IP-osoitteiden hallinnalla ja VPN tunneloinnilla. Etäyhteys loogiikkaan ja sitä kautta myös taajuusmuuttajiin Parametrointi Parametrien vertailu (tehdasasetuksiin, projektikohtaisiin arvoihin) Reaaliaikainen valvonta Vikadiagnostiikka March 13, 2017 Slide 19

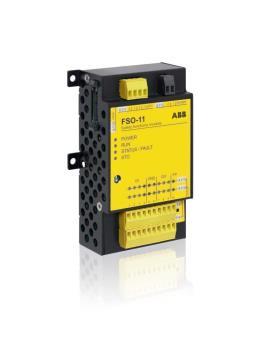

20 ACS880 ja toiminnallinen turvallisuus Ominaisuudet Täyttää EU konedirektiivin 2006/42/EC vaatimukset Sisäänrakennettu safe torque-off (STO), SIL3 ACS880 taajuusmuuttajalle optiona saatava turvamoduuli (FSO) sisältää: SS1 = Safe stop 1 SLS = Safely-limited speed SBC = Safe brake control SMS = Safe maximum speed SSE = Safe stop emergency SSM = Safe speed monitor SDI = Safe direction FSO-12 FSO-21 March 13, 2017 Slide 20

21 ACS880 Yhteenveto Monipuolinen moottorisäätö DTC moottorisäätö tarkkaan momentin ja nopeuden säätöön Parempi ja tarkempi prosessin hallinta ja tuotteiden laatu Tuki kattavasti eri moottorityypeille ja sovelluksille, sisältäen SynRM moottorit. Irrotettava muistiyksikkö Sisältää ohjelmiston ja kaikki parametrikonfiguroinnit helposti vaihdettavissa ja asennettavissa olevassa muistiyksikössä Helppo ja tehokas tapa ylläpitoon Turvaominaisuudet STO vakiona (SIL 3, PL e) FSO-12/21 moduli lisäominaisuuksille (PROFIsafe tuki) Vähemmän ulkoisia ja kuluvia komponentteja takaamaan turvallinen käyttö ja huolto (etukontaktoria ei tarvita) Luotettavuus Nopeusohjatut puhaltimet Alentaa ääntä ja pidentää puhaltimen käyttöikää Lakatut kortit vakiona Lämpötilan valvonta mahdollista Pidentää komponenttien elinikää Joustava ohjelmoitavuus PLC toiminnallisuudet ilman erillistä laitteistoa. Oman ohjelmiston integrointi taajuusmuuttajaan. Helppo ohjausominaisuuksien laajennus asiakastarpeiden mukaisesti Joustavuus, tehokkuus Tehokas käyttöönotto paneelin, PC- työkalun tai PLC:n kautta Säästät aikaa ja rahaa

22

23 ACS580 taajuusmuuttaja Patrik Tikka, ABB Oy Domestic Sales

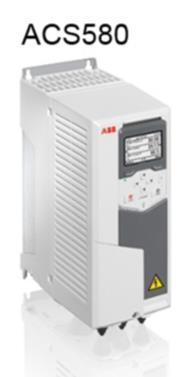

24 ACS580 taajuusmuuttaja Esittely Tarjonta Ominaisuudet Rakenne Yhteenveto ACH580 March 13, 2017 Slide 24

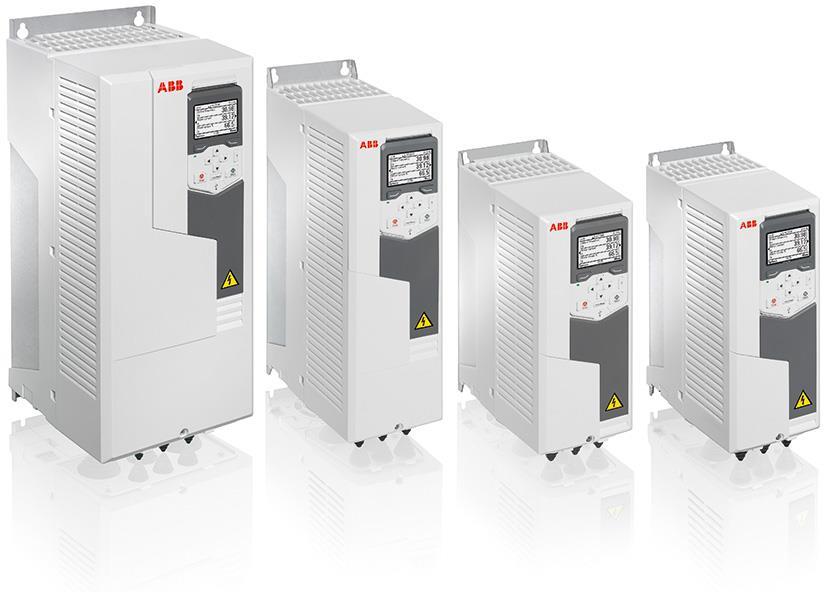

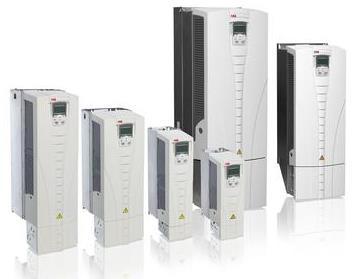

25 Uusi taajuusmuuttajasarja ACS ABB lanseerasi ACS550 taajuusmuuuttajasarjan Todistettua laatua yli 3 miljoonan laitteen asennettulla kannalla 2014 Uusi ACS580 taajuusmuuttajasarja: Asennusmitoiltaan yhteensopiva ACS550 taajuusmuuttajan kanssa Samalla ideologialla ACS550 taajuusmuuttajan kanssa; Varastoitava taajuusmuuttaja Tarvittavat ominaisuudet sisäänrakennettuna vakiona Yhtenäisiä ominaisuuksia ACS880 taajuusmuuttajasarjan kanssa mm. Sama PC- työkalu, STO

26 Kompakti rakenne Seinälle asennettavien tehoalue laajennettu 250kW asti Rinnakkain asennus mahdollista Kokoero vs. ACS550 IP21: ACS580 keskimäärin 14% pienempi Esim kW: 28% pienempi asennustilan tarve Koko pienenee integroidun kaapeleiden läpivientikotelon ansiosta ACS580 IP55 lähes samoilla mitoilla IP21 laitteiden kanssa Vain syvyys kasvaa hieman (n.10mm) Kokoero vs. ACS550 IP54: Esim. ACS580 IP55 11kW: 394x125x239 ACS550 IP54 11kW: 561x213x245 => n. 60% pienempi asennustilan tarve Säästät asennustilassa.

27 Mitat ACS580 vs. ACS550 ACS550 R1 = ACSA580 R0/R1 ACS550 R2 = ACS580 R2 ACS550 R3 = ACS580 R3 ACS550 R4 = ACS580 R5 ACS580 R6-R8 < ACS550 R6 ACS550 IP21 koko ACS580 IP21 koko 1,1kW- 5,5kW R1 7,5kW- 11kW R2 15kW- 22kW R3 30kW - 45kW R4 55kW R5 75kW- 160k W R6 R0/R1 R2 R3 R4 R5 R6 R7 R8 R9 0,75kW -5,5kW 7,5kW- 11kW 15kW- 22kW 22kW- 37kW 30kW- 45kW 55kW- 75kW 90kW- 110kW 132kW- 160kW 200kW- 250kW

28 ACS580 Ominaisuudet Skaalautuvuus 0, kw IP00/IP20/IP21/IP42/IP54/IP V

29 Helppo valita Oikean taajuusmuuttajan valinta Tuotesarja Asennustapa Nimellisvirta Jännite A C S A A A A

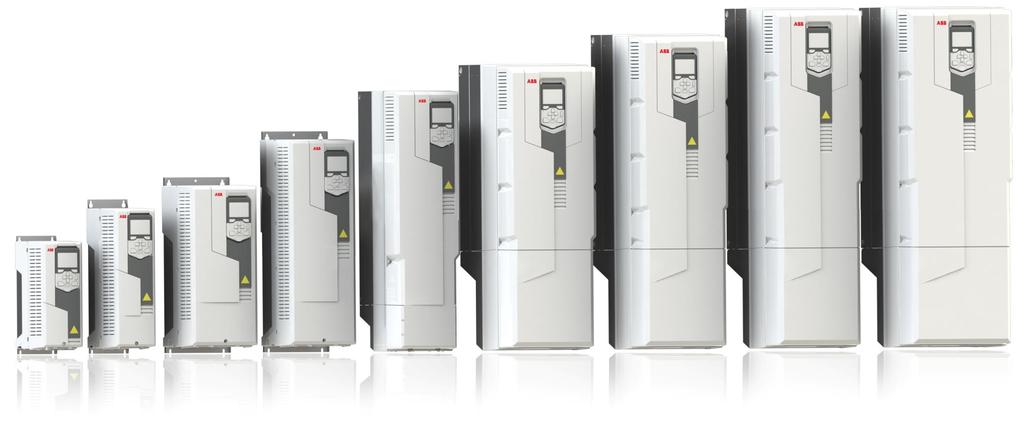

30 ACS580 Runkokoot ja tehot R0 R1 R2 R3 R4 R5 R6 R7 R8 R9 R10-11 R kW 3-5.5kW kW 15-22kW 30-37kW 45-55kW 75kW 90kW kW kW kW kW

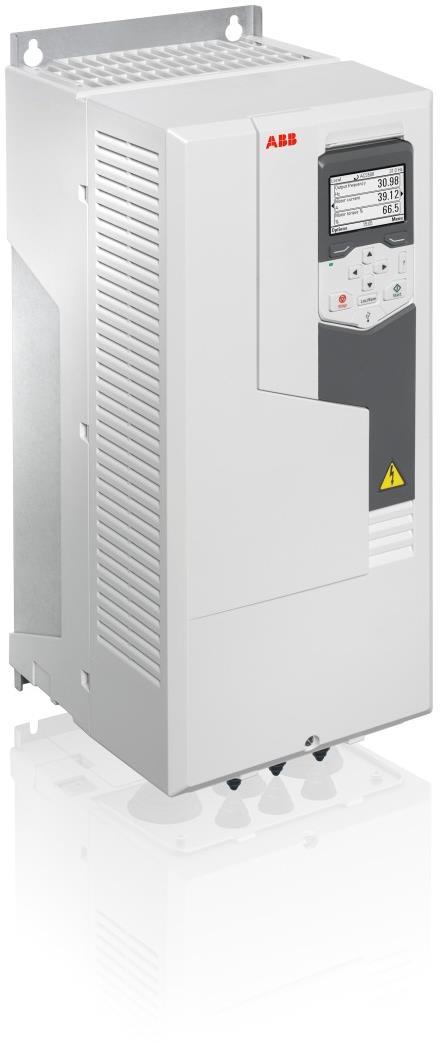

31 ACS580 - Taajuusmuuttaja ACS Ominaisuudet 3~ V, 0, kw IP21/IP55 EMC C2 -tason suodin vakiona Mukautuva DC-kuristin vakiona STO (Safe Torque Off) SIL3 -vakiona Modbus RTU (EIA-485) vakiona Jarrukatkoja vakiona 22kW asti Tuttu ACS-CP-S paneeli vakiona March 13, 2017 Slide 31

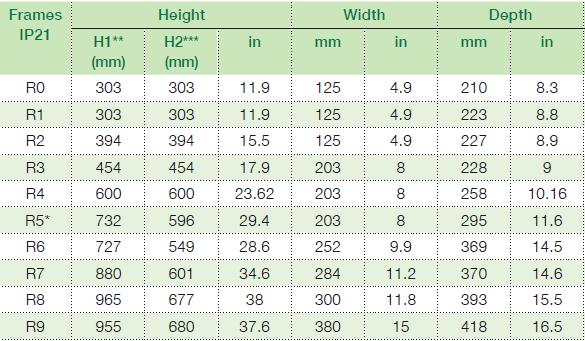

32 ACS Mitat Rungot March 13, 2017 Slide 32

33 ACS580 - Taajuusmuuttaja ACS Ominaisuudet 3~ V, kw IP00/IP20 EMC C3 -tason suodin vakiona Mukautuva DC-kuristin vakiona STO (Safe Torque Off) SIL3 -vakiona Modbus RTU (EIA-485) vakiona Tuttu ACS-CP-S paneeli vakiona March 13, 2017 Slide 33

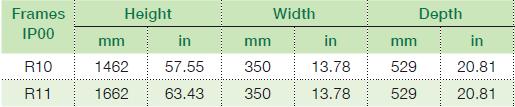

34 ACS Mitat Rungot March 13, 2017 Slide 34

35 ACS580 - Taajuusmuuttaja ACS Ominaisuudet 3~ V, kw IP42/IP54 EMC C3 -tason suodin vakiona Mukautuva DC-kuristin vakiona STO (Safe Torque Off) SIL3 -vakiona Modbus RTU (EIA-485) vakiona Tuttu ACS-CP-S paneeli vakiona March 13, 2017 Slide 35

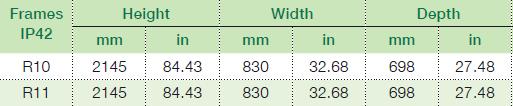

36 ACS Mitat Rungot March 13, 2017 Slide 36

37 ACS580 Ominaisuudet Skaalautuvuus 0, kw IP21/IP42/IP54/IP V Integroidut vakio-ominaisuudet STO vakiona (SIL 3, PL e) EMC C2 taso Mukautuva DC-kuristin Saatavuus Varastotuote Optimoitu rakenne helpottamaan tilaamista

38 ACS580 -taajuusmuuttaja Ohjelmisto Ominaisuudet Moottorisäätö: Skalaari Vektori Mahdollinen lähtötaajuus 500Hz asti Moottorituki: Oikosulkumoottorit Kestomagneettimoottorit SynRM moottorit Kenttäväylät: Tukee kaikkia yleisimmin käytettyjä kenttäväyläprotokollia March 13, 2017 Slide 38

39 ACS580 -taajuusmuuttaja Ohjelmisto Ominaisuudet Ohjelmiston ominaisuuksia: Moottorin seisontalämmitystoiminto Vauhtikäynnistys Käynnistys pyörivään moottoriin Mukautettavissa oleva kytkentätaajuus: 4kHz, 8kHz, 12kHz Taajuusmuuttaja vakiona säätää kytkentätaajuuden suurimmaksi mahdolliseksi kuormituksen rajoissa Käyttäjän mahdollista kuitenkin itse säätää kytkentätaajuuden ylemmäksi (hiljentäen moottorin äänitasoa). March 13, 2017 Slide 39

40 Vakioliitännät 2 Analogiatuloa - Vapaasti ohjelmoitavissa - Virta tai jännite 2 Analogialähtöä - Vapaasti ohjelmoitavissa - Virta tai jännite 6 Digitaalituloa - Vapaasti ohjelmoitavissa EIA Ohjauspaneelin liitäntään - Ohjauspaneelissa USB liitäntä PC-työkalulle Optiopaikka väyläkorteille 3 Relelähtöä - Vapaasti ohjelmoitavissa Safe Torque Off - SIL3 / PLe EIA Modbus RTU Optiopaikka I/O laajennuksille

41 ACS580 - Taajuusmuuttaja Lisäoptiot Ominaisuudet CMOD VDC/AC tulo, 2 relelähtöä, yksi digitaalilähtö. CMOD VDC/AC tulo, galvaanisesti erotettu PTC tulo CHDI-01 6 kpl 115 VAC tai 230 VAC digitaalituloa, 2 relelähtöä CPTC-02 1 kpl ATEX hyväksytty PTC termistoritulo March 13, 2017 Slide 41

42 ACS580 Ominaisuudet Skaalautuvuus 0,75-250kW IP21/IP V Samat väyläkortit ACS880:sen kanssa Helppokäyttöisyys, yksinkertaisuus Uusi käyttöliittymä: Helppo käyttää, informatiivinen Samat parametriryhmät ACS880:sen kanssa, sama valikkorakenne Sama PC-työkalu Drive Composer ACS880:sen kanssa Integroidut vakio-ominaisuudet STO vakiona (SIL 3, PL e) EMC C2 taso Mukautuva DC-kuristin Saatavuus Varastotuote Optimoitu rakenne helpottamaan tilaamista Käyttöönotto Paneelilla, Drive Composer PCtyökalulla, PLC:n yli Drive Managerilla

43 Käyttöönottomahdollisuudet Käyttöpaneelin kautta Point to point liityntä Drive Composer työkalulla USB Parametrointi PLC:n yli Ethernet PLC Profinet

44 Luotettavat komponentit Sallittu ympäristön lämpötila -15ºC - +50ºC 22kW asti ilman kuormitettavuuden pienenemistä yli 40 asteen lämpötiloissa Nopeusohjattu päätuuletin laitteen alapuolella kaikissa runkokoissa Alhaisempi tuulettimen äänitaso, varsinkin osakuormilla Pidempi tuulettimen elinikä Lakatut kortit vakiona Optiona saatavilla laippa-asennus Vaativiin ympäristöoloihin ja/tai kojeiston lämpöhäviöiden minimointiin Läpiasennus kojeiston ulkopuolelle Takaosa IP55 kojeiston ulkona, etuosa IP20 kojeiston sisällä. Suurimman lämpöhäviön tuottama teho-osa kojeiston ulkopuolelle

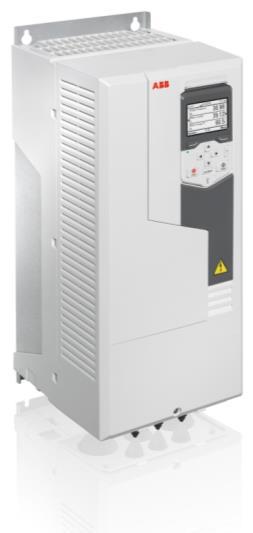

45 ACS580 Ominaisuudet Skaalautuvuus 0,75-250kW IP21/IP V Samat väyläkortit ACS880:sen kanssa Helppokäyttöisyys, yksinkertaisuus Uusi käyttöliittymä: Helppo käyttää, informatiivinen Samat parametriryhmät ACS880:sen kanssa, sama valikkorakenne Sama PC-työkalu Drive Composer ACS880:sen kanssa Integroidut vakio-ominaisuudet STO vakiona (SIL 3, PL e) EMC C2 taso vakiona Mukautuva DC-kuristin Saatavuus Varastotuote Optimoitu rakenne helpottamaan tilaamista Luotettavuus Nopeusohjatut puhaltimet Lakatut kortit vakiona Käyttölämpötila (22kW asti ilman kuormitettavuuden pienenemistä) Käyttöönotto Paneelilla, Drive Composer PCtyökalulla, PLC:n yli Drive Managerilla

46

47 ACH580 taajuusmuuttaja Patrik Tikka, ABB Oy Domestic Sales

48 ACH580 taajuusmuuttaja Tarjonta Rakenne Optiot Moottorinohjaus Yhteenveto ACS380 March 13, 2017 Slide 48

49 Rungot R kW R1 R2 R3 R4 R5 R6 R7 R8 R kW kW 15-22kW 30-37kW 45-55kW 75kW kW kW kW

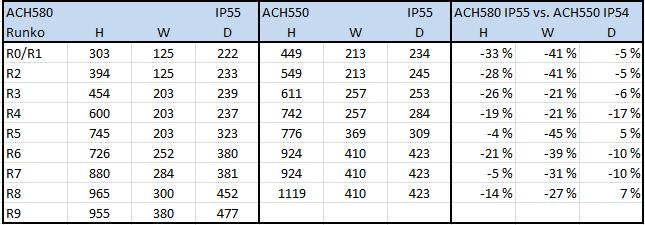

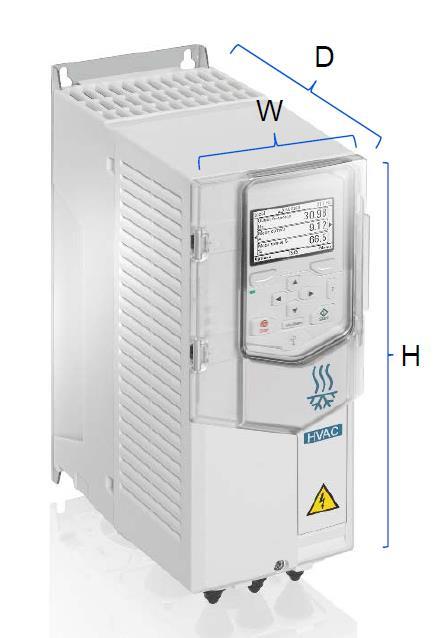

50 Mitat

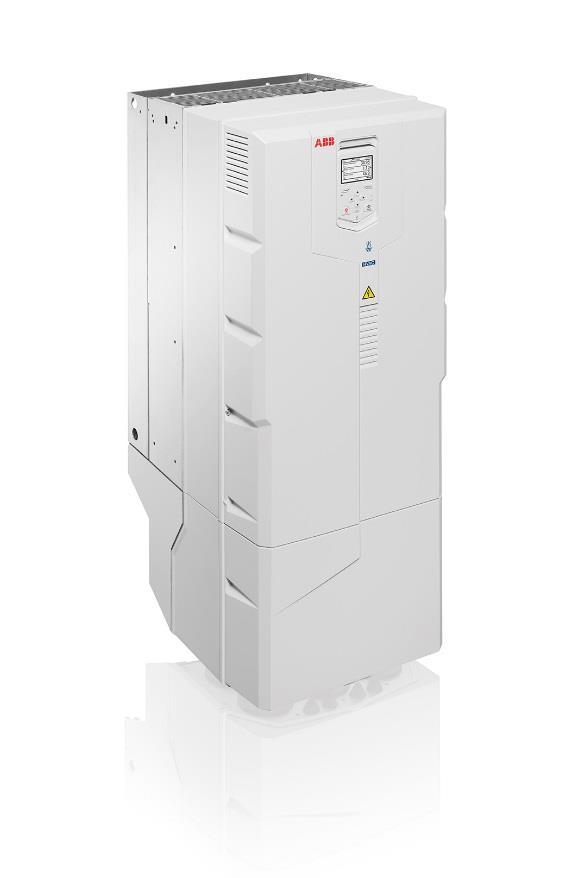

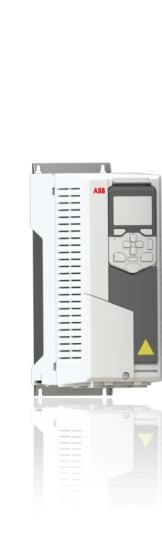

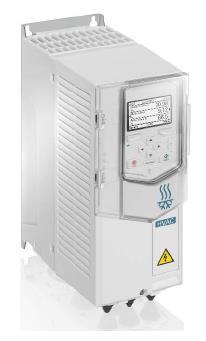

51 ACH580 - Taajuusmuuttaja HVAC -sovelluksiin Vakiokokoonpano ja optiot Ominaisuudet IP21 tai IP55 koteloitu versio Sisäänrakennetut ominaisuudet helpottamaan tilaamista, toimitusta ja käyttöönottoa. Kaikki on tarjottuna yhdessä kompaktissa paketissa. Mukautuva DC-kuristin yliaaltojen vähentämiseksi, täyttää standardin EN C2 kategorian EMC suodatin vakiona, täyttää standardin EN SIL3 tason Safe torque-off (STO) vakiona Lakatut kortit vakiona March 13, 2017 Slide 51

52 ACH580 - Taajuusmuuttaja HVAC -sovelluksiin Vakiokokoonpano ja optiot Ominaisuudet Modbus RTU (EIA-485) ja BACnet vakiona Sisältää HVAC ohjauspaneelin vakiona ACH-AP-H Tukee kaikkia yleisimpiä väyläprotokollia. Myös BACnet IP. 2-porttinen BACnet IP moduuli optiona. March 13, 2017 Slide 52

53 ACH580 - Taajuusmuuttaja HVAC -sovelluksiin Lisäoptiot Ominaisuudet CMOD VDC/AC tulo, 2 relelähtöä, yksi digitaalilähtö. CMOD VDC/AC tulo, galvaanisesti erotettu PTC tulo CHDI-01 6 kpl 115 VAC tai 230 VAC digitaalituloa, 2 relelähtöä March 13, 2017 Slide 53

54 ACH580 - Taajuusmuuttaja HVAC -sovelluksiin Liitännät 2 Analogiatuloa - Vapaasti ohjelmoitavissa - Virta tai jännite 2 Analogialähtöä - Vapaasti ohjelmoitavissa - Virta tai jännite 6 Digitaalituloa - Vapaasti ohjelmoitavissa EIA Ohjauspaneelin ja PC-työkalun liitäntään. Optiopaikka väyläkorteille 3 Relelähtöä - Vapaasti ohjelmoitavissa Safe Torque Off - SIL3 / PLe Slide 54 EIA Modbus RTU, BACnet MS/TP Optiopaikka I/O laajennuksille March 13, 2017

55 ACH580 - Taajuusmuuttaja HVAC -sovelluksiin Moottoriohjaus Ominaisuudet Tuki oikosulku-, kestomagneetti ja myös tahtireluktanssimoottoreille. Nauti parhaasta mahdollisesta hyötysuhteesta SynRM IE4 ja ACH580 yhdistelmällä Moottorin seisontalämmitys-toiminto estämään kondensaatiota moottorissa Moottorin äänitason laskeminen säädettävällä kytkentätaajuudella Kehittynyt vauhtikäynnistys mahdollistaa välittömät ohjaukset pyörivään moottoriin PID ohjaimet, kello-ohjaus perustuen taajuusmuuttajan reaaliaikakelloon, fire mode toiminto, käyttäjäkohtaisen kuormakäyrän luonti (epänormaalien kuormatilanteiden havainnoimiseen ja huoltotarpeen ennakointi) March 13, 2017 Slide 55

56 ACH580 - Taajuusmuuttaja HVAC -sovelluksiin Luotettavat komponentit Ominaisuudet Sallittu ympäristön lämpötila -15ºC - +50ºC ilman kuormitettavuuden pienenemistä yli 40 asteen lämpötiloissa Nopeusohjattu päätuuletin laitteen alapuolella kaikissa runkokoissa Alhaisempi tuulettimen äänitaso, varsinkin osakuormilla Pidempi tuulettimen elinikä Lakatut kortit vakiona March 13, 2017 Slide 56

57

58 AC380 taajuusmuuttaja Patrik Tikka, ABB Oy Domestic Sales

59 ACS380 taajuusmuuttaja Tarjonta Rakenne Optiot Moottorisäätö Yhteenveto ACS880-M04 March 13, 2017 Slide 59

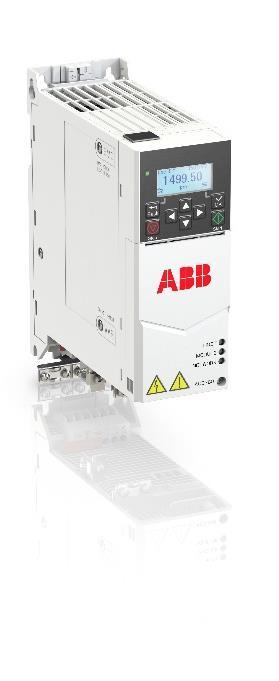

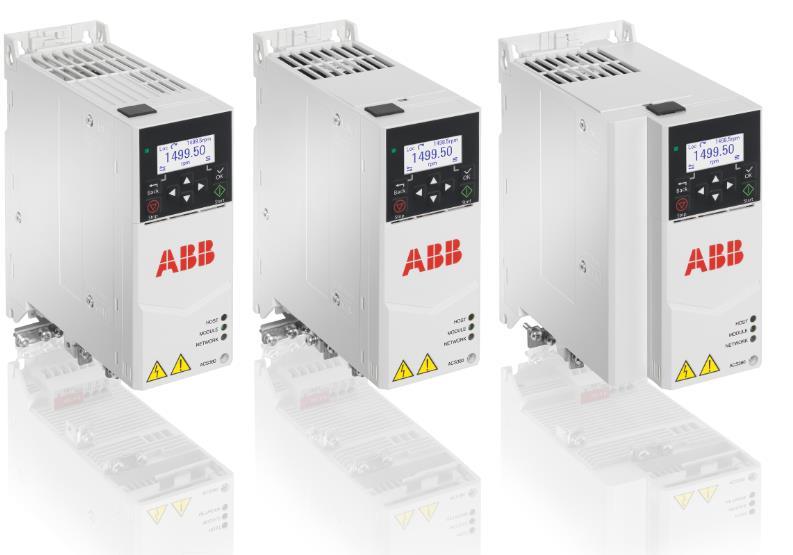

60 ACS380 - Taajuusmuuttaja laiterakennukseen Tarjonta Ominaisuudet 1~230 V, kw 3~ V, kW IP20 3~230V 0,37-11kW, IP66 versio (ilmoitetaan myöhemmin) 0,18-4kW myynnissä Q1/2016 5,5-7,5kW myynnissä Q1/ kW myynnissä Q4/2017 I/O-konfiguroitu ACS S ( EMC taso C3/C4) ACS S (EMC taso C2) Kenttäväyläkonfiguroitu ACS C + esiohjelmoitu kenttäväylä + muut optiot ACS C + esiohjelmoitu kenttäväylä + muut optiot March 13, 2017 Slide 60

61 Modulaarisuus Tuotekoodi ACS355-03E-02A4-2+N830+J400 ACS355 Product series ACS S-02A6-4+J404 ACS380 Product series 03E 02A4 2 N830 xxxx Construction 01 = 1-ph 03 = 3-ph E = EMC filter connected, 50 Hz U = EMC filter disconnected 60 Hz Current rating Voltages 2 = 200 to 240 V 4 = 380 to 480 V Variant code This code states the factory SW variants to the drive. Option code 042S 02A6 4 Construction 04 = module EMC filtering level 2 = High level (C2) 0 = Low level (C3 or C4) Connectivity variant S = Standard variant (I/O and Modbus) C = Configured variant Current rating Voltages 1 = 1-ph 230 V 4 = 3-ph V xxxx Pluscode

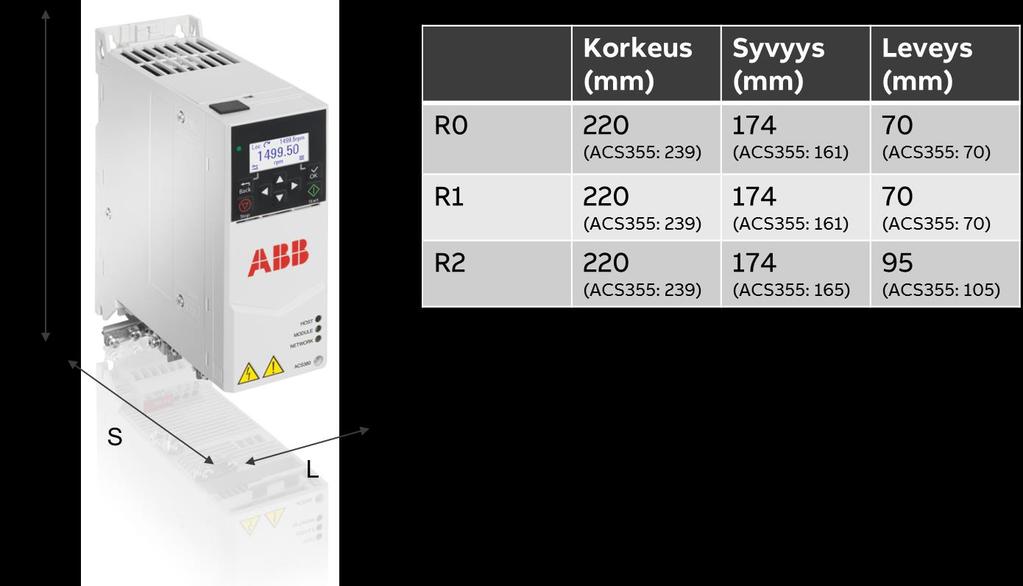

62 ACS380 - Taajuusmuuttaja laiterakennukseen Mitat Ominaisuudet Pääosin samat asennusreikien paikat ACS355 taajuusmuuttajan kanssa Vapaan tilan vaatimukset asennukselle: 75 mm vapaata tilaa ala- ja yläpuolella Voidaan asentaa vieretysten ilman väliä March 13, 2017 Slide 62

63 ACS380 - Taajuusmuuttaja laiterakennukseen Liitännät March 13, 2017 Slide 63

64 ACS380 - Taajuusmuuttaja laiterakennukseen Tuotevariantit - I/O -konfiguraatio Ominaisuudet I/0 -käyttöön optimoitulaite, jonka vakioliitännät ovat: 4 x DI 2 x DO 2 x DI/DO 2 x AI 1 x AO 1 x RO + Modbus RTU liityntä + STO Safe Torque Off (SIL 3) + Työkaluliitäntä(RJ-45) March 13, 2017 Slide 64

65 ACS380 - Taajuusmuuttaja laiterakennukseen Tuotevariantit - kenttäväyläkofiguraatio Ominaisuudet Kenttäväyläkäyttöön optimoitu laite, jonka vakioliitännät ovat: 2 x DI 1 x RO + STO (SIL 3) + Työkaluliitäntä (RJ-45) Kenttäväylä on valmiiksi esikonfiguroitu, joka tarkoittaa että laitteen voi ottaa käyttöön PLC:ltä Nopeampi ja vaivattomampi käyttöönotto March 13, 2017 Slide 65

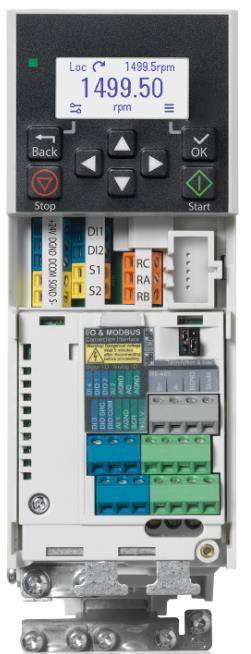

66 ACS380 - Taajuusmuuttaja laiterakennukseen Liitännät Integroitu käyttöliittymä Peruskäyttöönotot 2 digitaalituloa & 24 V lähde Safe Torque Off SIL3/PLe Assistant paneeli USB liitynnällä PC työkaluliityntä EIA-485 Phloem Työkaluliityntä CCA- 01 liityntä Taajuusmuuttajan käyttöönotot ilman pääjännitteitä 1 relelähtö Sivulle asennettevat optiot BTAC-02, BAPO- 01, BREL-01 March 13, 2017 Slide 66

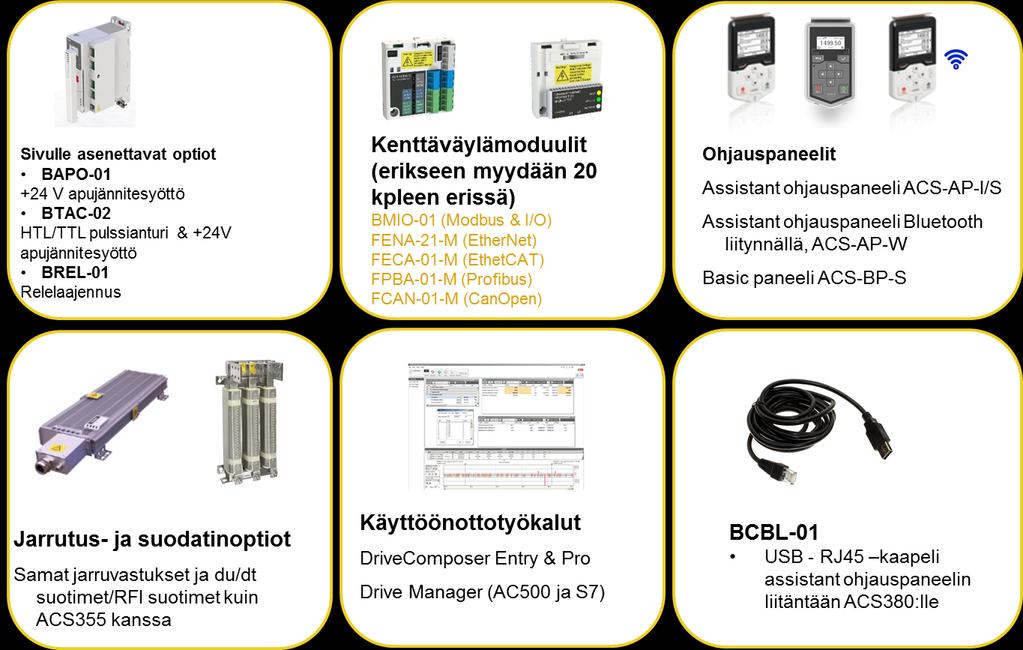

67 ACS380 - Taajuusmuuttaja laiterakennukseen Taajuusmuuttajan lisäoptiot Tarjonta Sivulle asennettavat optiot Apujännitesyöttö, enkooderi ja relelaajennukset Kenttäväylämoduulit Modbus, Profinet, Ethernet IP, Profibus, EtherCat, CanOpen Ohjauspaneelit ja kaapelit Basic, Assistant ja Assistant Bluetooth (ACxx80-paneelit) BCBL-01 (USB-RJ45 Assistant paneelin liitäntään ) Jarruvastukset ja suodatinoptiot Samat jarruvastukset ja suotimet, kuin ACS355:ssä Työkalut Drive Composer Entry/Pro Drive Manager (ABB AC500 ja Siemens S7) March 13, 2017 Slide 67

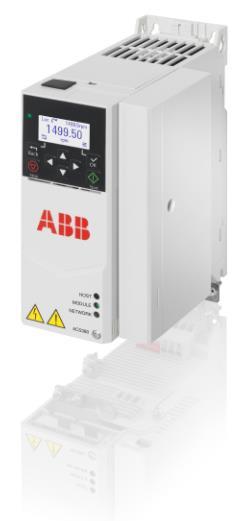

68 ACS380 - Taajuusmuuttaja laiterakennukseen Taajuusmuuttajan sivulle asennettavat optiot Ominaisuudet Lisättävissä kenttäväylävariantteihin +L534, BAPO-01 (+24 V apujännitesyöttö ohjauskortille) +L535, BTAC-02 (anturikytkentä ja +24V apujännite) +L511, BREL-01 (relelaajennus 4 releelle) HUOM: Jos halutaan valita näitä optioita I/O variantteihin, seuraavat optiot pitää tilata + L538, I/O ja Modbus moduuli + Lxxx, sivulle asennettava optio ESIM: ACS380-04xC-xxxx-x+L538+Lxxx March 13, 2017 Slide 68

69 ACS380 - Taajuusmuuttaja laiterakennukseen Moottorinohjaus Ominaisuudet Tukee kahta moottorisäätöä Skalaarisäätö Vakio-ohjauksiin (Pumput ja puhaltimet) Vektorisäätö Nopeaa momenttivastetta vaativiin käyttöihin (Kuljettimet, sekoittimet, yms.) IEC AC moottorit Tuetut moottorityypit Oikosulkumoottorit Tahtireluktanssimoottorit (SynRM) Kestomagneettimoottorit NEMA AC moottorit SynRM March 13, 2017 Slide 69

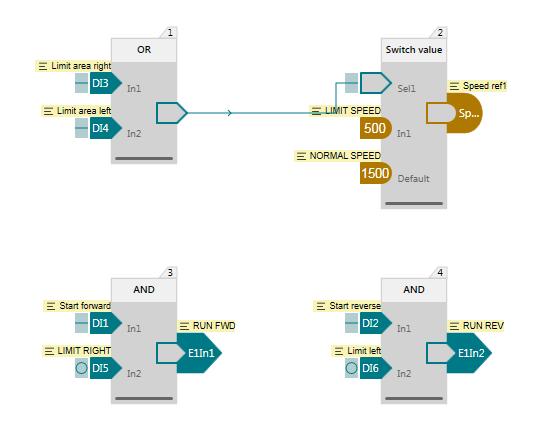

70 ACS380 - Taajuusmuuttaja laiterakennukseen Adaptiivinen ohjelmointi Ominaisuudet Adaptiivinen ohjelmointi tarjoaa helpon vaihtoehdon yksinkertaisiin ohjelmointitarpeisiin missä PLC halutaan korvata älyllä taajuusmuuttajassa Tehdään Drive Composer Pro työkalulla. Sama ohjelmointiympäristö koko x80 perheen kanssa Ei lisensiointia. Vakio-ominaisuus softassa. Tarvitsee vain Drive Composer Pro työkalun ACS380 March 13, 2017 Slide 70

71 ACS380 - Taajuusmuuttaja laiterakennukseen Yhteenveto Käyttöliittymä Vaivaton ja nopea käyttöönotto ja ylläpito ACSx80 sarjan tuttu paramterivalikko Konfiguraatiot I/O -konfiguraatio analogija digitaalisovelluksiin Kenttäväyläkonfiguraatio väyläohjaukseen Lisäoptiot Rele-, enkooderi- ja apujännitelaajennukset Kenttäväylä, ohjauspaneeli, jarru, sekä suodinoptiot Työkalut Drive Composer Entry/Pro Drive Manager Adaptiivinen ohjelmointi March 13, 2017 Slide 71

72

73 ACS880-M04 taajuusmuuttaja Patrik Tikka, ABB Oy Domestic Sales

74 ACS880-M04 taajuusmuuttaja Esittely Tarjonta Ominaisuudet Yhteenveto ACSx80 March 13, 2017 Slide 74

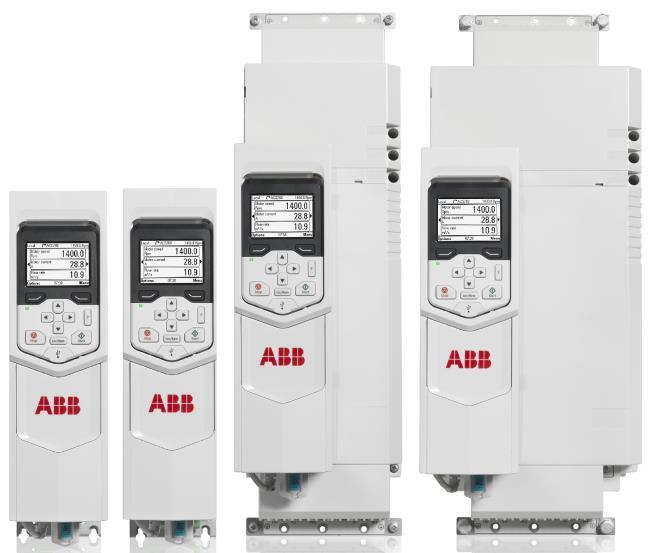

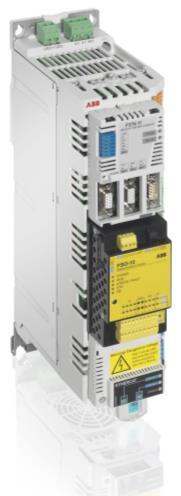

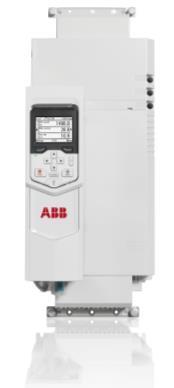

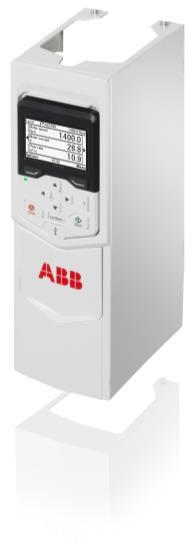

75 ACS880-M04 Tuotekuvaus Vakio-ominaisuudet Teho ja jännite (rungot R1-R4): 3-vaihe, kw, V AC 3-vaihe, kw, V AC Kotelointi: IP20 Paikotusohjelmisto (H1/2017) Adaptiivinen ohjelmointi (Drive Composer pro) Oikosulku-, tahtireluktanssi (SynRM) ja kestomagneettimoottorit Safe torque off (STO) Sisäänrakennettu jarrukatkoja Mahdollisuus kytkeä samaan välipiiriin (Common DC) March 13, 2017 Slide 75

76 ACS880-M04 Tuotekuvaus Optiot Paneeli kannessa tai irrallaan IEC ohjelmointi (Automation builder) I/O -laajennukset I/O (FIO-xx) Nopeus- ja paikkatakaisinkytkentä (FEN-xx) Kattavat kenttäväyläoptiot Bluetooth paneeli Integroitu tai ulkoinen EMC -suodin C3-luokkaan, Ulkoinen EMC -suodin C2-luokkaan Turvamoduulit (FSO-12/21) Turvafunktiot: SS1, SSE, SBC, SLS, SMS, SDI, SSM PROFIsafe over PROFINET -yhteys taajuusmuuttajan ja turva PLC:n välillä March 13, 2017 Slide 76

77 ACS880-M04 Runkokoot 230V 400V Nom. I Max. I R1 R2 R3 R kw kw kw kw kw kw kw kw 3-8 A A A A A A A A 3~ V (+10/-10%) 0.37 kw (0.5 hp) 22 kw (30 hp) 1.1 kw (1.5 hp) 3~ V (+10/-10%) 45 kw (60 hp) Raja-arvot: 230 & 400V March 13, 2017 Slide 77

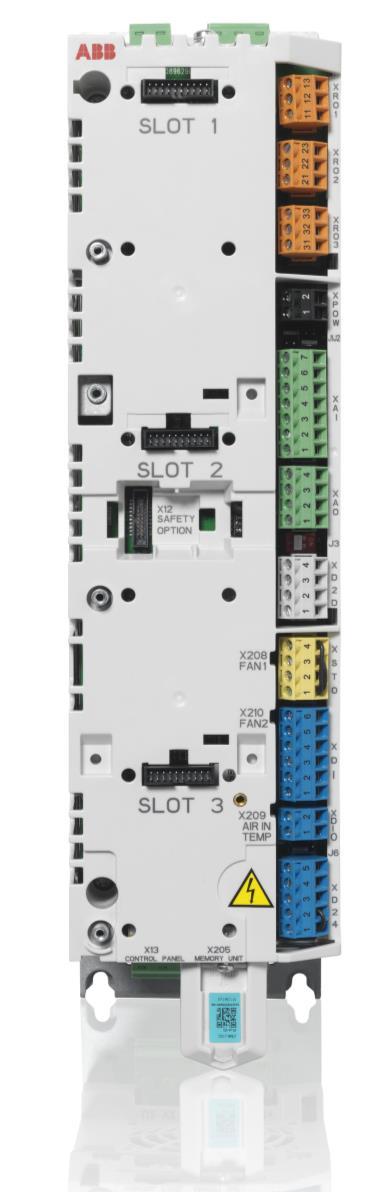

78 ACS880-M04 Ohjauskortti Ominaisuudet 3 x RO 2 x AI 2 x AO D2D/Modbus RTU STO 6 x DI 2 x DIO Kolme paikkaa optioille: Kenttäväylät Lisä I/O:t Enkooderit March 13, 2017 Slide 78

79 ACS880-M04 Liikkeenohjausojelmisto H1/2017 Ominaisuudet Keskitettyyn ja hajautettuun liikkeenohjaukseen Paikkatiedon takaisinkytkennän hallinta Välityssuhteen hallinta Kuorman nopeusohje moottorin nopeusohjeeksi Absoluuttinen/suhteellinenpaikoitus Absoluuttipaikoitus (Paikkaan X) A-D, F Suhteellinenpaikoitus (Esimerkiksi 1 metri eteenpäin) C/D Pyörimis/lineaaripaikoitus Pyörimispaikoitus (Kulmasta 20 kulmaan 380) F/E Lineaaripaikoitus A/B A C E B D F March 13, 2017 Slide 79

80 ACS880-M04 Liikkeenohjausojelmisto H1/2017 Ominaisuudet Keskitettyyn ja hajautettuun liikkeenohjaukseen Paikoitusprofiili Paikotusnopeuden hallinta Paikoitus ilman takaisinkytkentää Synkronointi Moniakselikäytön synkronointi Rekisterinhallinta (syklinen korjaus) Kotiutus A C E B D F March 13, 2017 Slide 80

81 ACS880-M04 Yhteenveto Avoimen silmukan paikotus-säätö Keskitetty liikkeenhallinta March 13, 2017 Slide 81

82 ACS880-M04 Yhteenveto Joustavuus, tehokkuus Tehokas käyttöönotto paneelin, PC- työkalun tai PLC:n kautta Säästät aikaa ja rahaa PC työkalu - Drive Composer Entry/Pro Yksinkertainen ja nopea yhteys taajuusmuuttajaan Kattava valikoima eri monitorointi mahdollisuuksia Ilmais-/maksullinenversio Kompakti ja optimoitu rakenne Yhdenmukaiset optiot ACSx80 - sarjan laitteiden kanssa Kompakti rakenne Laajasti räätälöitävissä Kustannustehokas ratkaisu Ohjelmointi Adaptiivinen (Drive Composer Pro) IEC (Automation Builder) Mukauta taajuusmuuttaja täydellisesti sovellukseesi Yhdistettävyys ja turva Modbus RTU / D2D -vakiona Laaja valikoima kenttäväyläoptioita STO FSO -turvamoduuli PROFIsafe March 13, 2017 Slide 82

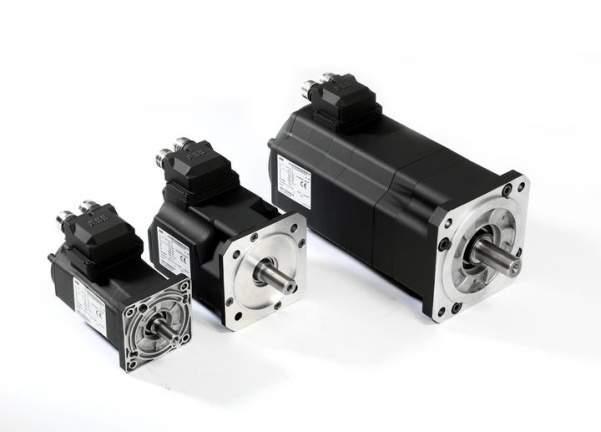

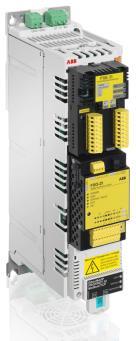

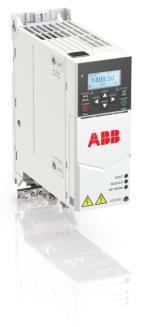

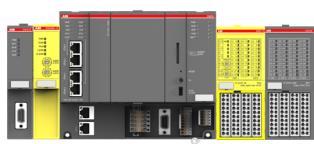

83 ACSx80 liikkeenohjausvalikoima Yhdistettävyys moneen eri PLC merkkiin Liikkeenohjaus optiona ACS880 teollisuustaajuusmuuttajiin. (Tulossa) ACS380 taajuusmuuttaja laiterakennukseen. Tehot 22 kw asti. ACS880-M04 taajuusmuuttaja liikkeenohjaukseen. Tehot 45 kw asti. ACS880 taajuusmuuttajat teollisuuteen. Tehot 700 kw asti Oikosulku-, kestomagneetti, servo- ja tahtireluktanttimoottorit (SynRM) Laaja valikoima takaisinkytkentämahdollisuuksia. March 13, 2017 Slide 83

84

85 ACSx80 taajuusmuuttajat Patrik Tikka, ABB Oy Domestic Sales

86 ABB ACSx80 taajuusmuuttajat March 13, 2017 Slide 3

87 ABB ACSx80 taajuusmuuttajat Yksi ja sama platform Opi yksi, osaat kaikki March 13, 2017 Slide 87
