1 ABB Oy, Domestic Sales Taajuusmuuttajatarjonta 26 November 2014 Slide 1

2 Micro drive-taajuusmuuttaja ACS55 ACS55 on suunniteltu perussovelluksiin, kuten automaattiportteihin, juoksumattoihin, poreammeisiin, pumppuihin ja puhaltimiin. Soveltuu hyvin teollisuusympäristöön, mutta täyttää myös kotitalousverkon vaatimukset 26 November 2014 Slide 2

3 Micro drive-taajuusmuuttaja ACS55 Teho- ja jännitealueet: 1~ V, kW 1~ V, kw ASC55 taajuusmuuttajan suojausluokka on IP20, joten se soveltuu erinomaisesti kaapitettavaksi tai koneenrakennukseen. Skalaarisäätö Helposti konfiguroitavissa kolmen (3) potentiometrin ja kahdeksan (8) dippikytkimen avulla, mutta on ohjelmoitavissa myös PC-työkalulla. Asennus DIN-kiskoon Lakatut kortit 26 November 2014 Slide 3

4 Micro drive-taajuusmuuttaja ACS150 ACS150 on suunniteltu moniin teollisuuden pienempi tehoisiin sovelluksiin, kuten sekoittimiin, kuljettimiin, puhaltimiin ja pumppuihin. Integroidun potentiometrinsä ja näyttönsä ansiosta se on helppo käyttää ja ohjelmoida. 26 November 2014 Slide 4

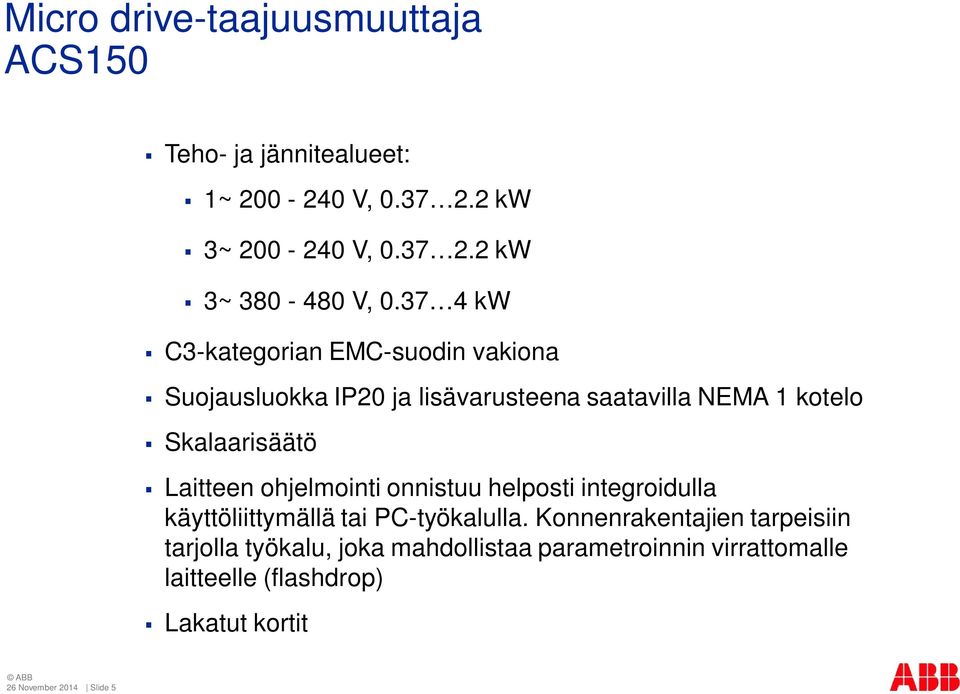

5 Micro drive-taajuusmuuttaja ACS150 Teho- ja jännitealueet: 1~ V, kw 3~ V, kw 3~ V, kw C3-kategorian EMC-suodin vakiona Suojausluokka IP20 ja lisävarusteena saatavilla NEMA 1 kotelo Skalaarisäätö Laitteen ohjelmointi onnistuu helposti integroidulla käyttöliittymällä tai PC-työkalulla. Konnenrakentajien tarpeisiin tarjolla työkalu, joka mahdollistaa parametroinnin virrattomalle laitteelle (flashdrop) Lakatut kortit 26 November 2014 Slide 5

6 Machinery drive-taajuusmuuttaja ACS355 ACS355 on suunniteltu koneenrakennukseen. Laite tukee ominaisuuksiltaan nopeaa asennusta, parametrointia ja käyttöönottoa. Se on helppokäyttöinen, mutta tarjoaa älykkyyttä ja toiminnallisuutta vaativienkin sovellusten tarpeisiin. 26 November 2014 Slide 6

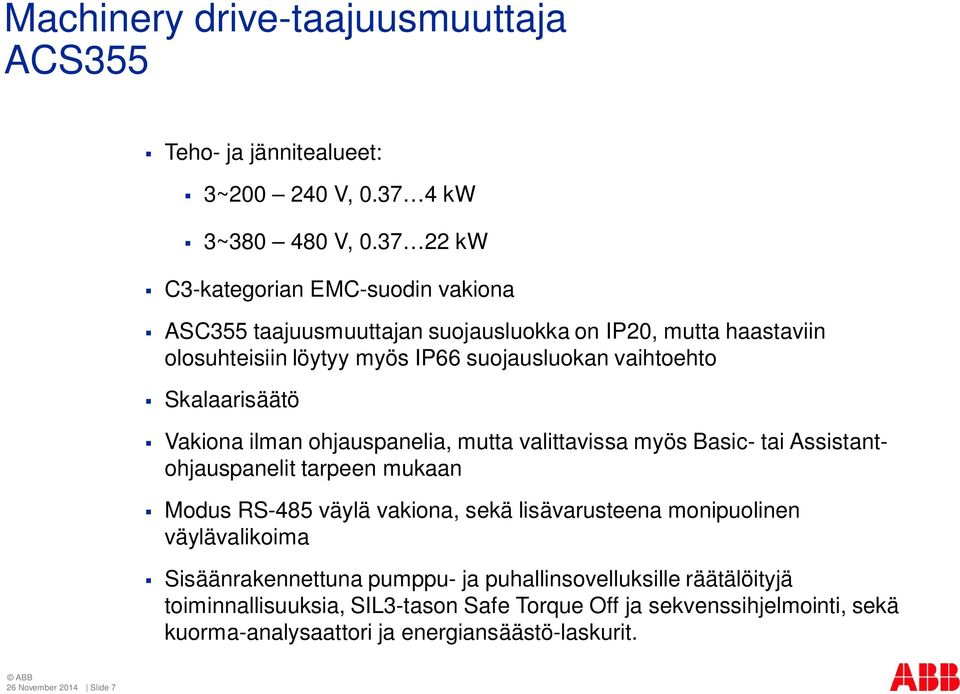

7 Machinery drive-taajuusmuuttaja ACS355 Teho- ja jännitealueet: 3~ V, kw 3~ V, kw C3-kategorian EMC-suodin vakiona ASC355 taajuusmuuttajan suojausluokka on IP20, mutta haastaviin olosuhteisiin löytyy myös IP66 suojausluokan vaihtoehto Skalaarisäätö Vakiona ilman ohjauspanelia, mutta valittavissa myös Basic- tai Assistantohjauspanelit tarpeen mukaan Modus RS-485 väylä vakiona, sekä lisävarusteena monipuolinen väylävalikoima Sisäänrakennettuna pumppu- ja puhallinsovelluksille räätälöityjä toiminnallisuuksia, SIL3-tason Safe Torque Off ja sekvenssihjelmointi, sekä kuorma-analysaattori ja energiansäästö-laskurit. 26 November 2014 Slide 7

8 Machinery drive-taajuusmuuttaja ACS355 IP66 Teho- ja jännitealueet: 3~ V, kw 3~ V, kw ACS355 IP66/67 on pölytiivis ja kestää voimakkaita vesisuihkuja Suunniteltu elintarviketeollisuuden hygieniamäärästen pohjalta Helposti pestävä Ei ulkoista puhallinta Assistant-ohjauspaneeli tekee käyttöönotosta ja parametroinnista helppoa ja sisältyy vakiotoimitukseen Saatavilla integroidulla pääkytkimellä 26 November 2014 Slide 8

9 Machinery drive-taajuusmuuttaja ACS850 ACS850 on suunniteltu nopeaan ja kustannustehokkaaseen kojeistoasennukseen. Kompaktin ja kapean rakenteensa ansiosta ne soveltuvat erinomaisesti kaappiasennuksiin ja modulaarisen rakenteensa ansiosta ACS850 tarjoaa joustavuutta ja skaalautuvuutta eri asiakastarpeisiin. 26 November 2014 Slide 9

10 Machinery drive-taajuusmuuttaja ACS850 Teho- ja jännitealueet: 3~ V, kw ACS850 on IP20 suojausluokan taajuusmuuttaja, joka on optimoitu kaappiasennuksiin (Rungot G1 ja G2 IP00) Erittäin laaja ja monipuolinen ohjelmoitavuus teollisuuden sovelluksille Irroitettava muistiyksikkö tallettaa kaikki taajuusmuuttajalle tehdyt asetukset, josta ne on helppo tarvittaessa siirtää ja kopioda esimerkiksi taajuusmuuttajien välillä. Soveltuu oikosulku- ja kestomagneettimoottoreiden sekä ABB:n uuden tahti reluktanssikoneen ohjaukseen Laaja valikoima nopeustakaisinkytkentöjä ja kenttäväyläliityntöjä SIL3-tason Safe Torque Off vakiona 26 November 2014 Slide 10 Kompakti ja kapea rakenne; 45kW asti mahdollista syöttö yläkautta ja lähtö alakautta

11 Vakiotaajuusmuuttaja ACS310 ACS310 on optimoitu erityisesti pumppu- ja puhallinsovelluksiin, ja sen suunnittelussa huomioitu sovellusten erityisvaatimukset. ACS310 sisältää mm. PIDsäätimet, monimoottori-säädön, sekä esiohjelmoituja pumpun suojaustoimintoja. 26 November 2014 Slide 11

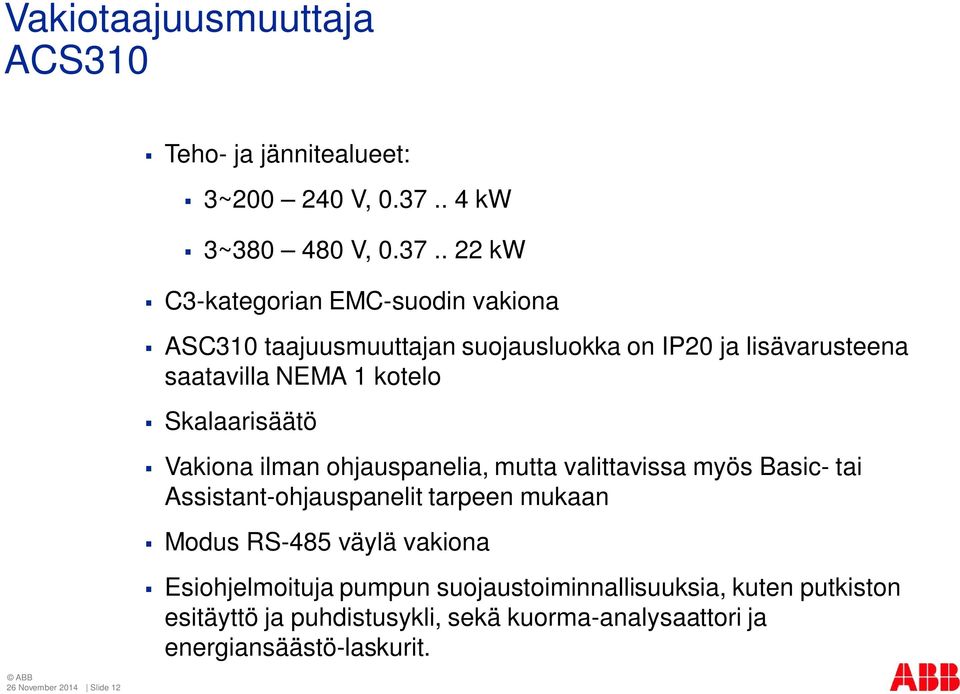

12 Vakiotaajuusmuuttaja ACS November 2014 Slide 12 Teho- ja jännitealueet: 3~ V, kw 3~ V, kw C3-kategorian EMC-suodin vakiona ASC310 taajuusmuuttajan suojausluokka on IP20 ja lisävarusteena saatavilla NEMA 1 kotelo Skalaarisäätö Vakiona ilman ohjauspanelia, mutta valittavissa myös Basic- tai Assistant-ohjauspanelit tarpeen mukaan Modus RS-485 väylä vakiona Esiohjelmoituja pumpun suojaustoiminnallisuuksia, kuten putkiston esitäyttö ja puhdistusykli, sekä kuorma-analysaattori ja energiansäästö-laskurit.

13 Vakiotaajuusmuuttaja ACS November 2014 Slide 13 ACS550 on teollisuuden vakioratkaisu. Taajuusmuuttajan vakiotoimitukseen sisältyvät tarvittava komponentit, kuten mukautuva kuristin, EMC-suodin sekä jarrukatkoja (R2/R3 rungoille). Kokonaisuus on helppo valita, hankkia ja käyttöönottaa. ACS550 sopii moniin eri sovelluksiin, pumpuista ja puhaltimista vaativampiin vakiomomenttisovelluksiin. Jokainen toimitettu taajuusmuuttaja on testattu tehtaalla täydellä kuormituksella.

14 Vakiotaajuusmuuttaja ACS November 2014 Slide 14 Teho- ja jännitealueet: 3~ V, kw 3~ V, kw ACS550 suojausluokka on IP21 ja seinälle asennettavat saatavilla myös IP54 suojausluokalla Vakiotoimitukseen sisältyvät tarvittavat komponentit: mm. C2-kategorian EMCsuodin, muuttuva induktanssinen kuristin harmonisten vähentämiseksi, Modbus RTU (RS-485) ja opastava Assistant-ohjauspaneeli Skalaari- tai vektorisäätö Lakatut kortit Kuorma-analysaattori ja energiansäästö-laskurit auttavat seuraamaan ja valvomaan prosessisi suorituskykyä Yli 2 miljoonan toimitetun laitteen kanta!

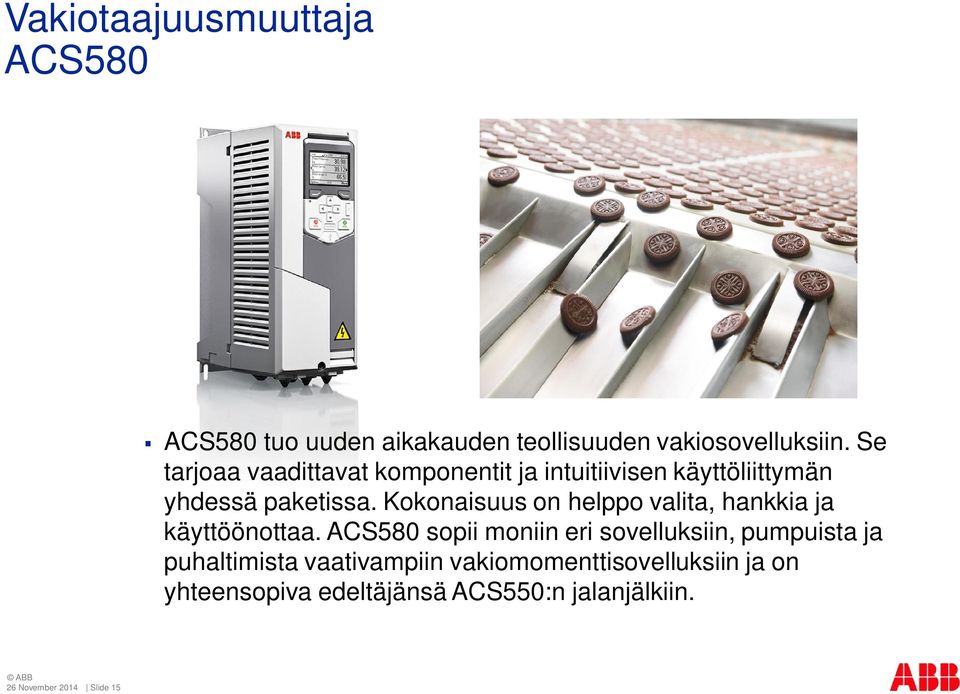

15 Vakiotaajuusmuuttaja ACS580 ACS580 tuo uuden aikakauden teollisuuden vakiosovelluksiin. Se tarjoaa vaadittavat komponentit ja intuitiivisen käyttöliittymän yhdessä paketissa. Kokonaisuus on helppo valita, hankkia ja käyttöönottaa. ACS580 sopii moniin eri sovelluksiin, pumpuista ja puhaltimista vaativampiin vakiomomenttisovelluksiin ja on yhteensopiva edeltäjänsä ACS550:n jalanjälkiin. 26 November 2014 Slide 15

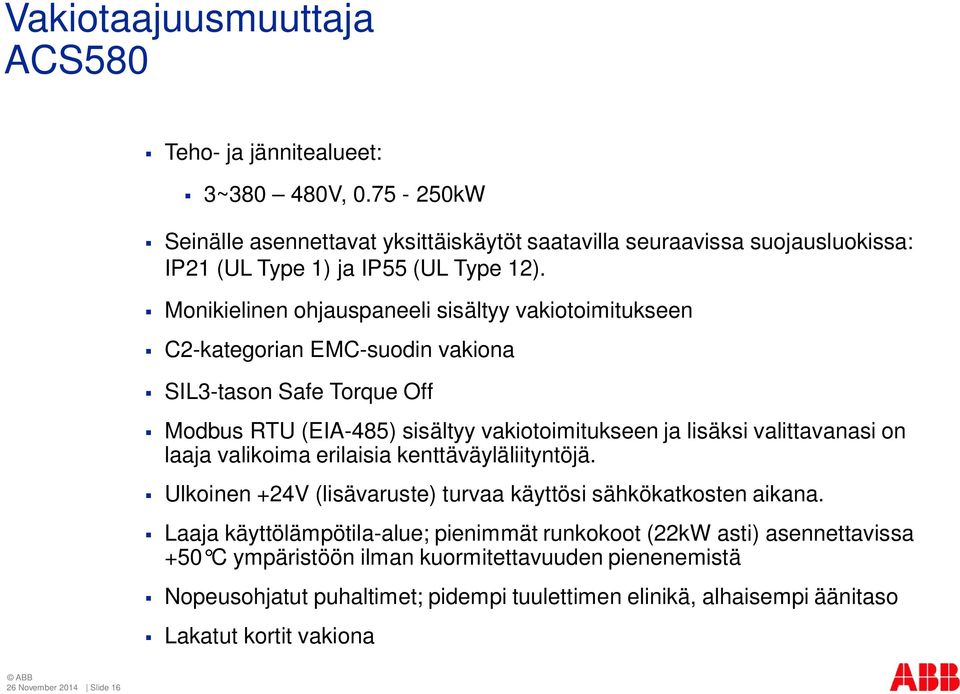

16 Vakiotaajuusmuuttaja ACS580 Teho- ja jännitealueet: 3~ V, kW Seinälle asennettavat yksittäiskäytöt saatavilla seuraavissa suojausluokissa: IP21 (UL Type 1) ja IP55 (UL Type 12). Monikielinen ohjauspaneeli sisältyy vakiotoimitukseen C2-kategorian EMC-suodin vakiona SIL3-tason Safe Torque Off Modbus RTU (EIA-485) sisältyy vakiotoimitukseen ja lisäksi valittavanasi on laaja valikoima erilaisia kenttäväyläliityntöjä. Ulkoinen +24V (lisävaruste) turvaa käyttösi sähkökatkosten aikana. Laaja käyttölämpötila-alue; pienimmät runkokoot (22kW asti) asennettavissa +50 C ympäristöön ilman kuormitettavuuden pienenemistä Nopeusohjatut puhaltimet; pidempi tuulettimen elinikä, alhaisempi äänitaso Lakatut kortit vakiona 26 November 2014 Slide 16

17 Taajuusmuuttaja kiinteistöautomaatioon ACH550 ACH550 on talotekniikan sovelluksille suunniteltu taajuusmuuttaja. Laitteessa on vakiona valmiita sovellusmakroja, josta on merkittävää hyötyä tulo- ja poistoilmapuhaltimien, huippuimureiden, paineenkorotuspumppujen, lauhduttimien ja monien muiden toimilaitteiden ohjauksessa. ACH550:n runsas kenttäväylävalikoima mahdollistaa vaivattoman integroimisen osaksi muuta kiinteistöautomaatiota. 26 November 2014 Slide 17

18 Taajuusmuuttaja kiinteistöautomaatioon ACH550 Teho- ja jännitealueet: 3~ V, kw 3~ V, kw ACH550 suojausluokka on IP21 ja seinälle asennettavat saatavilla myös IP54 suojausluokalla Vakiotoimitukseen sisältyvät tarvittavat komponentit: mm. C2-kategorian EMCsuodin, muuttuva induktanssinen kuristin harmonisten vähentämiseksi sekä opastava Assistant-ohjauspaneli Täyttää harmonisstandardin IEC/EN vakiona Yleisimmät talotekniikan kenttäväyläratkaisut sisältyvät vakiolaitteen toimitukseen: BACnet, FLN, N2 ja Modbus RTU 26 November 2014 Slide 18 ACH550 on saatavilla myös integroidulla pääkytkimellä

19 Taajuusmuuttaja liikkeenhallintaan ACSM1 ABB tarjoaa laajan valikoiman ratkaisuja tarkkuutta vaativiin liikkeenhallinnan sovelluksiin. ACSM1 on suunniteltu vaativien sovellusten nopeuden ja momentin säätöön sekä liikkeenhallintaan ja tarjoaa tehokkaan ratkaisun tarkkuutta, paikoitusta ja synkronointia vaativiin kohteisiin. 26 November 2014 Slide 19

20 Taajuusmuuttaja liikkeenhallintaan ACSM1 26 November 2014 Slide 20 Teho- ja jännitealueet: 3~ V, 0, kw ACSM1 on IP20 suojausluokan taajuusmuuttajamoduuli ja on tarkoitettu asennettavaksi kaappiin Modulaarinen ja kompakti rakenne Soveltuu oikosulku- ja servomoottoreiden ohjaukseen, tarkka DTC-säätö (Direct Torque Control) Erittäin laaja ja monipuolinen ohjelmoitavuus Irroitettava muistiyksikkö tallettaa kaikki taajuusmuuttajalle tehdyt asetukset, josta ne on helppo tarvittaessa siirtää ja kopioda esimerkiksi taajuusmuuttajien välillä. SIL3-tason Safe Torque Off vakiona ACSM1 mahdollistaa laajan valikoiman erilaisia kenttäväyläliityntöjä Mahdollisuus ryhmäkäyttöjen rakentamiseen aktiivisen syöttöyksikön avulla

21 Taajuuusmuuttaja servokäyttöön MicroFlex e150 MicroFlex e150 Integroitu Ethernet (EtherCAT, Modbus/TCP, Ethernet/IP) SIL3 STO vakiona, USB ja RS485 liitännät 3A, 6A ja 9A mallit 300% ylikuormitettavuus nopeisiin kiihdytyksiin 1 tai 3 vaiheinen V Tukee seuraavia takaisinkytkentäantureita: 1V SinCos, BiSS, SSI, EnDat 2.1/2.2, SmartABs, inkrementiaalianturit + Halls, resolverit MINT ohjelmoitava 26 November 2014 Slide 21

22 HDP servomoottorit Moottorit kohteeseen missä tarvitaan suuri momentintuottokyky ja dynaaminen suoritusykyky Runkokoot Kotelointiluokka IP23 & IP54 Radiaali tai aksiaalituuletin Skaala IP kW / Nm Skaala IP kW / Nm Nopeus rpm Inkrementaalianturit HTL, TTL, Sin/cos Absoluuttianturit (SSI, Endat, Hiperface) Single turn, multi turn Resolverit

23 BSM servomoottorit BSM N-sarja tarjoaa todella matalan inertian ja mahdollistaa nopeammat paikoitukset 5 vakiorunkokoa valittavana, IP60 vakiona Momenttiskaala 0.4 N-m to 40 N-m Inertiaskaala Kg-cm2 Resolveri, Absoluuttianturi Single-Turn/Multi-turn (BiSS, EnDat, Hyperface, SSI), Inkrementiaalianturi w/commutation (1000 ppr, 2500ppr) BSM C-sarja; Jopa 50% enemmän momenttia irti pienemmästä rungosta 3 vakiorunkokoa valittavana, IP60 vakiona Momenttiskaala: 1.2 N-m to 30 N-m Inertiaskaala: Kg-cm2 Resolveri, Absoluuttianturi Single-Turn/Multi-turn (BiSS, EnDat, Hyperface SSI), Inkrementiaalianturi w/commutation (1000 ppr, 2500ppr) BSM R-series; make use of the benefits of brushless technology in smaller compact packages 100, 200, 400 and 750 Watin lähtö Momenttiskaala: to 2.39 Nm Resolveri, 2000ppr anturi tai absoluuttianturi

24 SDM servomoottorit SDM 261 Momenttiskaala 0, Nm Aksiaalituuletus, pakkotuuletus Suojausluokka IP65 Resolveri vakiona EQN 1325 ERN 1387 EQN 1125 SKM 36 CKS 36 Absolute multiturn (Endat 2.1, 13bits per rev., 2048 Sin/Cos per rev., 12bits revolutions) Incremental encoder (2048 Sin/Cos per rev. With C and D tracks) Absolute multiturn (Endat 2.1, 13bits per rev., 512 Sin/Cos per rev., 12bits revolutions) Absolute multiturn (HIPERFACE, 12bits per rev., 128 Sin/Cos per rev., 12bits revolutions) Incremental encoder (2048 pulses per rev. With commutation signals) SDM 281 Momenttiskaala 0,48-63 Nm Aksiaalituuletus, pakkotuuletus Suojausluokka IP65 Resolveri vakiona

25 Taajuusmuuttaja teollisuuteen ACS800 ACS800 tarjoaa kokonaisvaltaisen ratkaisun teollisuuden tarpeisiin ja soveltuu erityisesti prosessiteollisuuden tarpeisiin. Se on suunniteltu täyttämään hyvin laajan sovellusmaailman, niin toiminnallisuuksiensa, varustelutasonsa kuin teho- ja jännitealueensakin puitteissa. ACS800:ssa kaikki tarpeellinen on laitteen sisään rakennettavissa. 26 November 2014 Slide 25

26 Taajuusmuuttaja teollisuuteen ACS800 Teho- ja jännitealueet: 3~ V, kw ACS800 on räätälöitävissä juuri asiakkaan tarpeisiin ja kattaa seuraavat suojausluokat: IP00, IP 21, IP 22, IP 42, IP 54, tai IP 54R Soveltuu oikosulku- ja servomoottoreiden ohjaukseen, tarkka DTC-säätö (Direct Torque Control) Erittäin laaja ja monipuolinen ohjelmoitavuus ACS800 mahdollistaa laajan valikoiman erilaisia kenttäväyläliityntöjä 26 November 2014 Slide 26

27 Taajuusmuuttaja teollisuuteen ACS880 ACS880-sarjan taajuusmuuttajat ovat yhteensopivia käytännössä kaiken tyyppisten prosessien, automaatiojärjestelmien ja liiketoimintavaatimusten kanssa. Ne on suunniteltu huolehtimaan mistä tahansa moottorilla käytettävästä sovelluksesta, yhden ja saman taajuusmuuttaja-arkkitehtuurin avulla. Säätötarkkuus on skaalattavissa perussovelluksista aina vaativiin asti. ACS880-sarja koostuu single drive-, multidrive- ja taajuusmuuttajamoduuleista. 26 November 2014 Slide 27

28 Taajuusmuuttaja teollisuuteen ACS November 2014 Slide 28 Teho- ja jännitealueet: 3~ V, kw ACS880 on seuraavan sukupolven teollisuuskäyttö ja räätälöitävissä juuri asiakkaan tarpeisiin. Kattaa seuraavat suojausluokat: IP00, IP21, IP22, IP42, IP54 tai IP55 Soveltuu oikosulku- ja kestomagneettimoottoreiden sekä ABB:n uuden tahti reluktanssikoneen ohjaukseen, tarkka DTC-säätö (Direct Torque Control) Erittäin laaja ja monipuolinen ohjelmoitavuus, tukee CoDeSys ohjelmointia: helppo ohjelmoinnin laajennettavuus Irroitettava muistiyksikkö tallettaa kaikki taajuusmuuttajalle tehdyt asetukset, josta ne on helppo tarvittaessa siirtää ja kopioda esimerkiksi taajuusmuuttajien välillä. SIL3-tason Safe Torque Off vakiona, lisäturvaominaisuuksia FSO-12 moduulillla jolla PROFIsafe tuki Helpoksi tehty käyttöönotto ja valvonta Drive Composer PC työkalulla tai PLC:n yli Laaja valikoima erilaisia kenttäväyläliityntöjä

29 Tasavirtataajuusmuuttajat DCT880 Teho-ohjain sähkölämmittimille A 400V, 525V, 690V Soveltuva resistiiviselle- ja induktiiviselle kuormalle sekä infrapunalämmittimille DCS A 2Q tai 4Q malli Monipuolinen optiotarjonta DCS A Kompakti ja helppokäyttöinen 26 November 2014 Slide 29

30 Keskijännitetaajuusmuuttajaporfolio 26 November 2014 Slide 30

31 MV taaajuusmuuttajat ACS 1000, ACS 1000i Jäähdytys: air / water Tehoskaala: 315 kw 5 MW Jännite: kv Mahdollista integroidulla muuntajalla, sinisuodin aina vakiona 12 pulssinen syöttö (24 pulssinen optiona) ACS 2000 Jäähdytys: ilmta Tehoskaala: 250 2,400 kw Jännite: kv Mahdollista integroidulla muuntajalla, suoraan verkkoon kytkettynä, verkkoonjarruttavana mallina 24 pulssinen diodisyöttö tai IGBT syöttö ACS 5000 ilmajäähdytteinen Jäähdytys: ilma Tehoskaala: 2 7 MW Jännite: kv Saatavilla integroidulla muuntajalla 36 pulssinen syöttö Group November 26, 2014 Slide 31 3BHT490546R0001, Rev. H
