1 Kompaktisäädin 227VM in kompaktisäädin 227VM on täydellinen yksikkö, joka sisältää toimilaitteen, dynaamisen paineeroanturin paineesta riippumattomaan ilmavirran säätöön ja 3-numeroisella näytöllä varustetun käyttöliittymän, joka mahdollistaa ilmavirtauksen tarkkailun ja arvojen asetuksen ilman ulkoisia laitteita. Säätimen käyttöalue on toimituksessa vakiona 0-10V. Haluttaessa se voidaan muuttaa asetukseen 2-10V. Säädintä voidaan myös pakko-ohjata sulkevien kosketinten välityksellä (ajastin, läsnäoloanturi jne.) haluttaessa muuttaa asetettuja ilmavirran minimi- ja maksimiasetuksia. Säädintä voidaan käyttää myös vakiovirtaussäätimenä (CAV-toiminto). Arvojen asetus, pikaopas Asetukset voidaan tehdä, kun toimilaite on kytketty jännitteeseen. Arvot säädetään valitsimilla esim. ruuvimeisselin avulla. Kytkentäkaavio Toimilaitteessa on värikoodatut ja numeroidut kaapelit. 1. Valitse ilmavirtausyksikkö: Nelikulmio näytön oikeassa ylä- tai alakulmassa osoittaa käytetyt yksiköt, l/s tai m3/h. Jos jotakin tarvitsee muuttaa, käännä toiminnonvalitsinta, kunnes se osoittaa toimintoa Flow. Käännä sitten arvonvalitsinta, kunnes näytöllä oleva nelikulmio siirtyy toiseen kohtaan. Valinnan jälkeen näytölle ilmestyy kolme viivaa (- - -), jotka vilkkuvat kaksi kertaa vahvistaen täten uuden asetuksen tallentamisen. BU-BN BU-BK BU-GY Kuorma GY käyttöjännite ohjaussignaali takaisinkytkentäsignaali 24 VAC/VDC V / V V / V maks. 0,5 ma 2. Aseta Vmax: Käännä toiminnonvalitsin osoittamaan Vmax. Käännä sitten arvonvalitsinta, kunnes haluttu ilmavirtaus näkyy näytöllä. Valinnan jälkeen näyttö vilkkuu kaksi kertaa vahvistaen uuden Vmax-asetuksen tallentamisen. Huomioi -muuntajien napaisuus. Kaikki nollaja signaalimaa johtimet (-) on kytkettävä linjaan. Virheellinen napaisuus voi aiheuttaa säätimen vioittumisen tai toimintavian. 3. Aseta Vmin: Käännä toiminnonvalitsin osoittamaan Vmin. Käännä sitten arvonvalitsinta, kunnes haluttu ilmavirtaus näkyy näytöllä. Valinnan jälkeen näyttö vilkkuu kaksi kertaa vahvistaen uuden Vmin-asetuksen tallentamisen. Säätimellä ja muilla toimilaitteilla on oltava erilliset muuntajat, kun käytetään rinnakkain useampia toimilaitteita. Syöttö varustetaan ylokuormitussuojalla ja vaatimusten mukaisella irtikytkennällä. 4. Valitse signaalialue: Käännä toiminnonvalitsin osoittamaan Mode. Käännä arvonvalitsinta halutun toiminnon valitsemiseksi, 0-n vastaa aluetta 0-10V ja 2-n vastaa aluetta 2-10V. Valinnan jälkeen uusi alue tallentuu ja näyttö vilkkuu kaksi kertaa vahvistaen tallentamisen. Käyttöliittymä Toimilaitteen kannessa on kaksi valitsinta: arvonvalitsin (1) ja toiminnonvalitsin (2). Huom! Väliasennon Vbtw asetuksilla tai asettamatta jättämisellä ei ole vaikutusta toimilaitteen toimintaan, kun käytetään 0-10 / 2-10 VDC ohjausjännitettä. Vbtw aktivoituu vain pakko-ohjaussignaalia käytettäessä. Lisäksi siinä on 3-numeroinen näyttö (3), josta näkee valitut toiminnot, arvot ja yksiköt. 1

2 Kompaktisäädin 227VM Vianmääritystilassa toimilaitteen näytöllä näkyvät vuorotellen virtaus tai OFF-tilassa Y-signaali (8 sekunnin näyttöaika) ja valitun toiminnon symboli (2 sekunnin näyttöaika). Toiminnot, yksityiskohtainen selostus 1. Arvonvalitsin Arvonvalitsimella voidaan muuttaa asetusta. Muutokset näkyvät näytöllä heti, kun valitsinta on liikutettu ±10 asennostaan. Vianmääritysvalikosta poistuminen toiminnonvalitsinta kääntämällä katkaisee vianmääritystoiminnot ja palauttaa toimilaitteen normaalitilaan. Arvonvalitsinta kääntämällä valitaan vianmääritystoiminto. Alla olevat merkit näytöllä toimivat indikaattorina. 2. Toiminnonvalitsin Toiminnonvalitsin mahdollistaa toiminnon valitsemisen sen asennon mukaan. Jos toimintoa ei ole valittu, näkyy näytöllä kolme viivaa (- - -). op(en) Avaa pellin. cl(ose) Sulkee pellin. Flow Näyttää ilmavirran yksiköissä m3/h tai l/s. Näyttö alkaa vilkkua, jos säädin ei pysty säätämään haluttuun ilmavirtaan. Hi(gh) Pakottaa toimilaitteen asentoon Vmax. Liian suuri virtaus (mittauspaine-ero ylittää 300 Pa) osoitetaan näytöllä pienellä ympyrällä. Arvonvalitsinta kääntämällä voidaan valita yksikkö. Alla olevat merkit näytöllä toimivat indikaattorina. Lo(w) Pakottaa toimilaitteen asentoon Vmin. Nelikulmio näytön oikeassa yläkulmassa osoittaa, että käytetty virtausyksikkö on l/s. on Testaustila on kytketty päälle. Toimilaite jää sen hetkiseen asentoon. Nelikulmmio näytön oikeassa alakulmassa osoittaa, että käytetty virtausyksikkö on m3/h. off Testaustila on kytketty pois päältä. Toimilaite aloittaa säädön/ ohjauksen ulkoisen signaalin Y mukaan. Vmin Minimi-ilmavirran asetus arvonvalitsinta kääntämällä ohjaussignaalille Y=0V/2V. Valittu arvo näkyy yksiköissä Mode 3 Mahdollistaa signaalialueen valinnan (0 10V tai 2 10V) arvonvalitsinta kääntämällä. Ohjaus ja takaisinkytkentä signaali vastaavat toisiaan. m /h tai l/s. Vbtw Mahdollistaa halutun väli-ilmavirran asetuksen ulkoiselle pakko-ohjaussignaalille (negatiivinen tasasuunnattu puoliaalto 24 VAC virtalähteestä) arvonvalitsimella. 0-n... signaalialue on 0-10V Valittu arvo näkyy yksiköissä m3/h tai l/s. 2-n... signaalialue on 2-10V Vmax Maksimi-ilmavirran asetus arvonvalitsimella ulkoiselle ohjaussignaalille Y=10V. Valittu arvo näkyy yksiköissä m3/ h tai l/s. Test Avaa vianmääritysvalikon. Kaikki Y:lle tulevat ohjaussignaalit jätetään huomiotta ja säädin toimii valitun vianmääritystoiminnon mukaan. Toimilaite palautuu automaattisesti normaalitilaan 10 tunnin päästä mikäli vianmääritysvalikosta ei poistuta sitä ennen. 2 Adr Ei käytössä. Vnom Huoltomiehen työkalu toimilaitteen nimellisilmavirtauksen asetusta varten. Loppukäyttäjät eivät voi muuttaa nimellisilmavirtausarvoa Vnom.

3 Kompaktisäädin 227VM ja ilmavirtaus Vact lasketaan takaisinkytkentäsignaalista U: Ohjaussignaalit Ohjaussignaali Y mahdollistaa VAV-toimilaitteen ohjaamisen valitun toimintatilan mukaan. Tilassa 0 10VDC ohjaussignaali Y vastaa seuraavia virtauksia: Katso myös kuva 2. Takaisinkytkentäsignaali U ja virtaukset vastaavat ohjaussignaalia Y = 0VDC (Vmin) ja Y = 10VDC (Vmax) Tilassa 2 10VDC ohjaussignaali Y vastaa seuraavia virtauksia: ja virtaukset vastaavat ohjaussignaalia Kuva 1. Ohjaussignaali Y Y = 2VDC Vmin) ja Y = 10VDC (Vmax) 8 Tila 2 10VDC sisältää erityisominaisuutena pellin sulkeutumisen, kun ohjaussignaali Y = 0VDC. Katso myös kuva 1. Ohjaussignaali Y Takaisinkytkentäsignaalit Tilassa 0 10VDC takaisinkytkentäsignaali U vastaa seuraavia ilmavirtauksia: Kuva 2. Takaisinkytkentäsignaali U ja ilmavirtaus Vact lasketaan takaisinkytkentäsignaalista U: Tilassa 2 10VDC takaisinkytkentäsignaali U vastaa seuraavia ilmavirtauksia: 3

4 Kompaktisäädin 227VM Pakko-ohjattu säätö Säädintä voidaan pakko-ohjata seuraaviin asentoihin sulkevien koskettimien välityksellä (katso kuva 3): (Close) Y= kytketty käyttöjännitteen 24VAC maajohtimeen (vain tilassa 2-10 VDC) (Vmin) Y= kytkemättä (Vbtw) Y= neg. tasasuunnattu puoliaalto virtalähteestä 24VAC (Vmax) Y= kokoaalto virtalähteestä 24VAC (Open) Y= pos. tasasuunnattu puoliaalto virtalähteestä 24VAC Kuva. 3. Pakko-ohjauskytkentä vaihtoehdot Säätimen asettaminen vakioilmavirtaustoimintoon Säädin voidaan asettaa vakioilmavirtaustoimintoon, jolloin kaikki analogiset ohjaussignaalit Y jätetään huomiotta. Tätä toimintoa voidaan käyttää vianmääritykseen. Tämän toiminnon aktivoimiseksi on Vmax asetettava asentoon 0. Vianmäärityksen merkkivalo ilmestyy näytölle ja säädin käyttää ilmavirtauksen minimiarvoa Vmin vakioilmavirtauksena. Aseta Vmin arvon avulla haluttu vakioilmavirta. 4

5 Kompaktisäädin 227VM Näyttö Tekniset tiedot Näyttö näyttää 3 numeroa, jotka koostuvat 7 merkkisegmentistä. Lisämerkkejä ovat pieni ympyrä, kolme nelikulmiota ja kaksi pystyviivaa. Virtalähde Ylijännite Virrankulutus Ohjaussignaali Nelikulmioita käytetään tiettyjen toimintojen tai yksiköiden (m3/h, l/s) tilan ilmoittamiseen näytöllä. Niillä viitataan näytöllä näkyvän arvon yksikköön (m3/h, l/s) tai vianmääritystoiminnon (Diag) aktivoituminen. Ylivirtaus (mittauspaine-ero yli 250 Pa) osoitetaan näytöllä pienellä ympyrällä ensimmäisen numeron alaosan kohdalla. Ympyrä toimii myös osoittimena modbus alavalikkoon siirtymisessä. Ottoimpedanssi Takaisinkytkentäsignaali Sallitut ympäristöolosuhteet - käyttölämpötila - säilytyslämpötila - kosteus 24 VAC/VDC ± 20%, 50/60 Hz enintään 40 VDC, kork. 5 sekuntia 4.5 VA/5Nm, 6.5 VA/10Nm Suhteessa ilmavirtausalueeseen [Vmin...Vmax] 0-10 / 2-10 VDC, tai 0-20 / 4-20 ma 500 Ω vastuksella ja pakko-ohjauksella >50 kω 0-10 / 2-10 VDC suhteessa ilmavirtaukseen 0 C - 50 C -20 C - 80 C 5-95% RH, ei kondensoitumista Mitat 67,5 11,5 Ø6 Kun säädin yrittää säätää ilmamäärää asetusarvoa vastaavaksi tämä näkyy näytöllä valitun yksikön nelikulmiomerkin vilkkumisena Jos säädin ei saa ilmamäärää ja asetusarvoa vastaamaan toisiaan, toimilaite pysähtyy ja näyttö alkaa vilkkua ilmoittaen vikatilanteesta ,5 Pystyviivamerkkejä käytetään tuhansien erottamiseen. Katso seuraavia esimerkkejä: 17, l/s l/s l/s 1000 l/s 2500 l/s 5

6 Kompaktisäädin 227VM Kahden virtaussäätimen rinnakkaisohjaus MKahden virtaussäätimen master-slaveohjaus Yhden virtaussäätimen ohjaaminen anturiyksiköltä EMSF Vakioilmamäärän säätö 6

7 Kompaktisäädin 227PM 'in kompaktisäädin 227PM on täydellinen yksikkö, joka sisältää toimilaitteen, dynaamisen paineeroanturin paineesta riippuvaan ilmavirran säätöön ja 3numeroisella näytöllä varustetun käyttöliittymän, joka mahdollistaa paineen tarkkailun ja arvojen asetuksen ilman ulkoisia laitteita. Säätimen käyttöalue on toimituksessa vakiona 0-10V. Haluttaessa muuttaa se asetukseen 2-10 V, voi ohjeen katsoa pikaoppaasta. Säädintä voidaan myös pakko-ohjata sulkevien kosketinten välityksellä (ajastin, läsnäoloanturi jne.) haluttaessa muuttaa asetettuja ilmavirtauksen minimi- ja maksimiasetuksia. Säädin toimii myös itsenäisesti ilman ulkoista ohjausta. Arvojen asetus, pikaopas Asetuksia voidaan tehdä, kun toimilaite on kytketty virtalähteeseen. Asetukset säädetään toimilaitteen valitsimilla, esimerkiksi ruuvimeissellin avulla. Kytkentäkaavio Toimilaitteessa on värikoodatut ja numeroidut kaapelit. 1. Valitse paineyksikkö: Nelikulmio näytön oikeassa ylä- tai alakulmassa osoittaa käytettävän yksikön, Pa tai inh2ox10-3. Jos jotakin tarvitsee muuttaa, käännä toiminnonvalitsinta, kunnes se osoittaa toimintoa Pres/Unit. Käännä sitten arvonvalitsinta, kunnes näytöllä oleva nelikulmio siirtyy toiseen kohtaan. Valinnan jälkeen näytölle ilmestyy kolme viivaa (- - -), jotka vilkkuvat kaksi kertaa vahvistaen täten uuden asetuksen tallentamisen. BU-BN BU-BK BU-GY Kuorma GY käyttöjännite ohjaussignaali takaisinkytkentäsignaali 24 VAC/VDC V / V V / V maks. 0,5 ma 2. Aseta Pmax: Käännä toiminnonvalitsin osoittamaan Pmax. Käännä sitten arvonvalitsinta, kunnes haluttu paine näkyy näytöllä. Valinnan jälkeen näyttö vilkkuu kaksi kertaa vahvistaen uuden Pmax-asetuksen tallentamisen. Huomioi muuntajien napaisuus. Kaikki nolla- ja signaalimaa johtimet on kytkettävä linjaan. Virheellinen napaisuus voi aiheuttaa säätimen vioittumisen tai toimintavian. Säätimellä ja muilla toimilaitteilla on oltava erilliset muuntajat, kun kytketään rinnan useampia toimilaitteita. Varusta syöttö ylikurmitussuojalla ja vaatimusten mukaisella irtikytkennällä. Käyttöliittymä Toimilaitteen kannessa on kaksi valitsinta: arvonvalitsin (1) ja toiminnonvalitsin (2). Lisäksi siinä on 3-numeroinen näyttö (3), josta näkee valitut toiminnot, arvot ja yksiköt. 3. Aseta Pmin: Käännä toiminnonvalitsin osoittamaan Pmin. Käännä sitten arvonvalitsinta, kunnes haluttu paine näkyy näytöllä. Valinnan jälkeen näyttö vilkkuu kaksi kertaa vahvistaen uuden Pmin-asetuksen tallentamisen. 4. Valitse signaalialue: Käännä toiminnonvalitsin osoittamaan Mode. Käytössä oleva alue ilmestyy näytölle, 0-n vastaa aluetta 0-10V ja 2-n vastaa aluetta 2-10V. Jos asetusta tarvitsee muuttaa, käännä arvonvalitsinta, kunnes näytöllä oleva arvo vaihtuu toiseksi. Valinnan jälkeen uusi alue tallentuu ja näyttö vilkkuu kaksi kertaa vahvistaen tallentamisen. 7

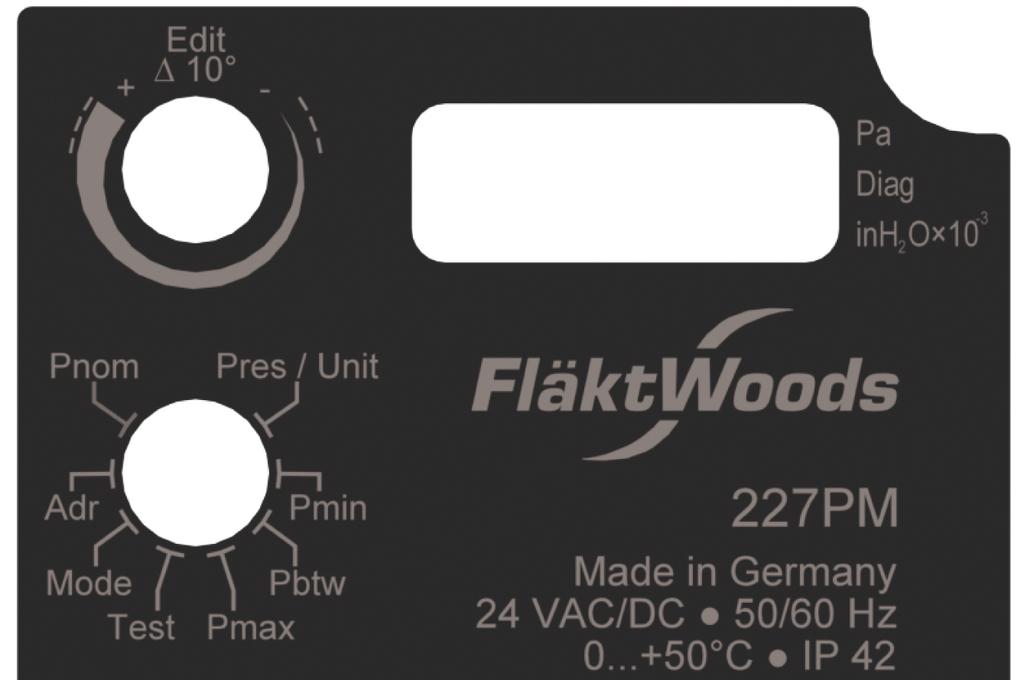

8 Kompaktisäädin 227PM Toiminnot yksityiskohtaisesti Test 1. Arvonvalitsin Arvonvalitsimella voidaan muuttaa arvoja. Nuoli osoittaa asetetun arvon. Muutokset näkyvät näytöllä heti, kun valitsinta on liikutettu ±10 asennostaan. Käännettäessä valitsinta myötä- tai vastapäivään näytölle ilmestyy vastaavat arvot. Avaa vianmääritysvalikon. Kaikki Y johtimelle tulevat ulkopuoliset ohjaussignaalit jätetään huomiotta ja säädin toimii valitun syrjäyttävän toiminnan mukaan. Toimilaite palautuu normaalitilaan 10 tunnin jälkeen. 2. Toiminnonvalitsin Toiminnonvalitsin mahdollistaa toiminnon valitsemisen sen asennon mukaan. Jos toimintoa ei ole valittu, näkyy näytöllä kolme viivaa (- - -). Vianmääritystilassa näkyy vuorotellen paine tai OFFtilassa Y-signaali (8 sekunnin näyttöaika) sekä toiminto (2 sekunnin näyttöaika). Vianmääritysvalikosta poituminen toiminnonvalitsinta kääntämällä katkaisee vianmääritystoiminnot ja palauttaa toimilaitteen normaalitilaan. Alla olevat merkit toimivat indikaattorina. op(en) avaa toimilaitteen cl(ose) sulkee toimilaitteen Hi(gh) pakottaa toimilaitteen asentoon Pmax Pres / Unit Näyttää paineen yksiköissä Pa tai inh2ox10-3 ja Diag vian määrittämistä varten. Näytön lukema saadaan myös takaisinkytkentäsignaalilla U. Lo(w) pakottaa toimilaitteen asentoon Pmin Näyttö alkaa vilkkua, jos toimilaite saavuttaa pääteasennon ennen kuin haluttu paine on saatu säädettyä. on Testaustila on kytketty päälle. Toimilaite jää sen hetkiseen asentoon. Ylivuoto (mittauspaine-ero ylittää 300Pa) osoitetaan näytöllä pienellä ympyrällä. Arvovalitsinta kääntämällä voidaan valita yksikkö. off Testaustila on kytketty pois päältä. Toimilaite aloittaa säädön/ohjauksen ulkoisen signaalin Y mukaan. Mode Nelikulmio näytön oikeassa yläkulmassa osoittaa, että on käytetty paineyksikköä Pa. Mahdollistaa ohjaussignaalialueen asetuksen (0 10V tai 2 10V) arvonvalitsinta kääntämällä. U:n takaisinkytkentäsignaalialue vastaa Y:tä. 0-n signaalialue on 0-10V Nelikulmio näytön oikeassa alakulmassa osoittaa, että on käytetty paineyksikköä inh2ox n signaalialue on 2-10V Pmin Mahdollistaa halutun minimipaineen asetuksen ulkoiselle ohjaussignaalille Y=0V/2V arvonvalitsinta kääntämällä. Valittu arvo näkyy näytöllä yksiköissä Pa tai inh2ox10-3. Adr Ei käytössä. Pmax Mahdollistaa halutun maksimivirtauksen asetuksen ulkoiselle ohjaussignaalille Y=10V arvonvalitsinta kääntämällä. Valittu arvo näkyy näytöllä yksiköissä Pa tai -3 inh2ox10. 8 Pnom Huoltomiehen työkalu toimilaitteen kalibrointiarvon muuttamiseksi. Vakio Pnom arvo on 1000.

9 Kompaktisäädin 227PM Ohjaussignaalit (analoginen) ja paine Pact lasketaan takaisinkytkentäsignaalista U: Ohjaussignaali Y mahdollistaa toimilaitteen ohjaamisen valitun toimintatilan mukaan. Tilassa 0 10VDC ohjaussignaali Y vastaa seuraavia paineita: Katso myös kuva 2. Takaisinkytkentäsignaali U ja paineet vastaavat ohjaussignaalia Y = 0VDC (Pmin) ja Y = 10VDC (Pmax) Tilassa 2 10VDC ohjaussignaali Y vastaa seuraavia paineita: Kuva 1. Ohjaussignaali Y ja paineet vastaavat ohjaussignaalia Y = 2VDC (Pmin) ja Y = 10VDC (Pmax) Tila 2 10VDC sisältää erityisominaisuutena pellin sulkeutumisen, kun ohjaussignaali Y = 0VDC. Katso myös kuva 1. Ohjaussignaali Y Takaisinkytkentäsignaalit (analoginen) Tilassa 0 10VDC takaisinkytkentäsignaali U vastaa seuraavia paineita: Kuva 2. Takaisinkytkentäsignaali U ja paine Pact lasketaan takaisinkytkentäsignaalista U: Tilassa 2 10VDC takaisinkytkentäsignaali U vastaa seuraavia paineita: 9

10 Kompaktisäädin 227PM Pakko-ohjattu säätö Näyttö Säädintä voidaan pakko-ohjata seuraaviin asentoihin sulkevien koskettimien välityksellä (katso kuva 3): Näyttö (3) näyttää 3 numeroa, jotka koostuvat 7 merkkisegmentistä. Lisämerkkejä ovat pieni ympyrä, kolme nelikulmiota ja kaksi pystyviivaa. (Open) Y= pos. tasasuunnattu puoliaalto virtalähteestä 24VAC (Close) Y= neg. tasasuunnattu puoliaalto virtalähteestä 24VAC (Pmax) Y= kokoaalto virtalähteestä 24VAC Nelikulmioita käytetään tiettyjen toimintojen tai yksiköiden (Pa, inh2ox10-3) tilan ilmoittamiseen näytöllä. Niillä viitataan näytöllä näkyvän arvon yksikköön. Se voi olla Pa, inh2ox10-3 tai vianmääritystoiminnon Diag aktivoituminen. Ylivuoto (mittauspaine-ero yli 300Pa tai 1.2 inh2ox10-3) osoitetaan näytöllä pienellä ympyrällä ensimmäisen numeron alaosan kohdalla. Jos säädin yrittää sovittaa asetuspaineen ja mittaus paineen toisiaan vastaaviksi tämä näkyy näytöllä valitun yksikön nelikulmiomerkin vilkkumisena. Jos säädin ei saa asetus ja mittauspainetta vastaamaan toisiaan, tämä aiheuttaa pysäytyksen, jolloin koko näyttö alkaa vilkkua ilmoittaakseen vikatilanteesta. Pystyviivamerkkejä käytetään tuhansien erottamiseen. Katso seuraavia esimerkkejä: Kuva 3. Pakko-ohjaustoiminnot 1 Pa Säätimen asettaminen vakiopaineasentoon Säädin voidaan asettaa vakiopainetoimintoon, jolloin kaikki analogiset ohjaussignaalit Y jätetään huomiotta. Tätä toimintoa voidaan käyttää vianmääritykseen. 10 Pa Tämän toiminnon aktivoimiseksi on Pmax asetettava asentoon 0. Vianmäärityksen merkkivalo ilmestyy näytölle ja säädin käyttää paineen minimiarvoa Pmin vakiopaineena. Käytä Pmin-toimintoa asettaessasi halutun vakiopaineen Pa

11 Kompaktisäädin 227PM Tekniset tiedot Virtalähde Ylijännite Virrankulutus Ohjaussignaali Ottoimpedanssi Takaisinkytkentäsignaali Sallitut ympäristöolosuhteet - käyttölämpötila - säilytyslämpötila - kosteus 24 VAC/VDC ± 20%, 50/60 Hz enintään 40 VDC, kork. 5 sekuntia 4.5 VA/5Nm, 6.5 VA/10Nm Suhteessa ilmavirtausalueeseen [Vmin...Vmax] 0-10 / 2-10 VDC, tai 0-20 / 4-20 ma 500 Ω vastuksella ja pakko-ohjauksella >50 kω 0-10 / 2-10 VDC suhteessa ilmavirtaukseen 0 C - 50 C -20 C - 80 C 5-95% RH, ei kondensoitumista Mitat 11

12 Kompaktisäädin 227PM Kahden painesäätimen rinnakkaisohjaus Kahden painesäätimen master-slave ohjaus Vakiopaineen säätö Ilmavirran mittaus, katso EMSF esite. 12

13 Modbus väylän kompaktisäädin 227VM-MB in kompaktisäädin 227VM-MB on täydellinen yksikkö modbus väylään, sisältäen toimilaitteen, dynaamisen paine-eroanturin paineesta riippumattomaan ilmavirran säätöön ja 3-numeroisella näytöllä varustetun käyttöliittymän, joka mahdollistaa ilmavirtauksen tarkkailun ja arvojen asetuksen ilman ulkoisia laitteita. Säädintä ohjataan käyttöjännitteellä joka on toimituksessa vakiona 0-10V tai modbus väylän kautta. Haluttaessa ohjausjännite voidaan muuttaa asetukseen 2-10V. Säädintä voidaan myös pakko-ohjata sulkevien kosketinten avulla esimerkiksi ajastimella tai läsnäoloanturilla. Säädin voidaan myös asettaa vakioilmavirta toimintoon. Parikaapelin suojavaippa voidaan tarvittaessa kytkeä häiriöiden eliminoimiseksi suojamaahan. Kytkentä tehdään vain suojavaipan toisesta päästä, esim. aina säätimeltä lähtevään kaapeliin. Kytkentäkaavio Laite toimitetaan 1m kaapelilla, jossa on numeroidut irtojohtimet. Modbus tehdasasetukset: Osoite Siirtonopeus Data bitit Pariteetti Stop bitit Viive bps 8 Even 1 0 ms Kaapelointi Huomioi muuntajien napaisuus. Kaikki nolla- ja signaalimaa johtimet on kytkettävä linjaan. Virheellinen napaisuus voi aiheuttaa säätimen vioittumisen tai toimintavian. Säätimellä ja muilla toimilaitteilla on oltava erilliset muuntajat, kun kytketään rinnan useampia toimilaitteita. Varusta syöttö ylikurmitussuojalla ja vaatimusten mukaisella irtikytkennällä. Modbus väylän kaapelointi tehdään 2-johdin RS-485 ohjeen mukaan. Yhteen väylään voidaan kytkeä 128 laitetta (Modbus load 1/4.) Väylän kaapelointiin tulee käyttää kierrettyä parikaapelia, esim. Datajamak 2x(2+1)x0.24. Samassa väylässä olevien laitteiden signaalimaat tulee kytkeä yhteen. Väylän rakenne tulee olla ketjumainen, eli kaapeli kiertää laitteelta toiselle ja haaroja ei saa olla (maks. haarojen pituus 10 m). Väylän maksimipituus on 800m. Väylän molempiin päihin kytketään päätevastukset 120 Ω. Väyläkaapeli kytketään jokaiselle väylässä olevalle laitteelle samalla tavalla johtimiin A ja B. Päätevastukset kytketään väylän molempiin päihin johtimien A ja B väliin väliin. 13

14 Modbus väylän kompaktisäädin 227VM-MB Käyttöliittymä Toimilaitteen kannessa on kaksi valitsinta: arvonvalitsin (1) ja toiminnonvalitsin (2). Lisäksi siinä on 3-numeroinen näyttö (3), josta näkee valitut toiminnot, arvot ja yksiköt. (4) = Paine-eroanturi Arvojen asetus, pikaopas 1. Valitse ilmavirtayksikkö: Käännä ensin toiminnonvalitsinta asentoon Flow. Käännä sitten arvonvalitsinta, kunnes näytöllä oleva nelikulmio siirtyy haluttuun kohtaan. Nelikulmio näytön oikeassa ylätai alakulmassa osoittaa käytetyt yksiköt, l/s tai m3/h. Valinnan jälkeen näytölle ilmestyy kolme viivaa (- - -), jotka vilkkuvat kaksi kertaa vahvistaen täten uuden asetuksen tallentamisen. 2. Aseta Vmax: Käännä toiminnonvalitsin asentoon Vmax. Käännä sitten arvonvalitsinta, kunnes haluttu maksimi ilmavirta on näytöllä. Valinnan jälkeen asetus vilkahtaa kaksi kertaa vahvistaen uuden asetuksen tallentamisen. 3. Aseta Vmin: Käännä toiminnonvalitsin asentoon Vmin. Käännä sitten arvonvalitsinta, kunnes haluttu minimi ilmavirta näkyy näytöllä. Valinnan jälkeen asetus vilkahtaa kaksi kertaa vahvistaen uuden Vmin-asetuksen tallentamisen. 4. Valitse signaalialue: Käännä toiminnonvalitsin asentoon Mode. Käännä arvonvalitsinta halutun toiminnon valitsemiseksi 0-n vastaa aluetta 0-10V ja 2-n vastaa aluetta 2-10V. Valinnan jälkeen uusi alue tallentuu ja näyttö vilkahtaa kaksi kertaa vahvistaen tallentamisen. 5. Aseta Modbus osoite: Käännä toiminnon valitsin asentoon Adr. Käännä arvonvalitsinta halutun osoitteen valitsemiseksi (1-247). Huom! Väliasennon Vbtw asetuksilla tai asettamatta jättämisellä ei ole vaikutusta toimilaitteen toimintaan, kun käytetään 0-10 / 2-10 VDC ohjausjännitettä. Vbtw asetetaan vain pakko-ohjaussignaalia käytettäessä. 14

15 Modbus väylän kompaktisäädin 227VM-MB Vianmääritystilassa toimilaitteen näytöllä näkyvät vuorotellen virtaus tai OFF-tilassa Y-signaali (8 sekunnin näyttöaika) ja valitun toiminnon symboli (2 sekunnin näyttöaika). Toiminnot, yksityiskohtainen selostus 1. Arvonvalitsin Arvonvalitsimella voidaan muuttaa asetusta. Muutokset näkyvät näytöllä heti, kun valitsinta on liikutettu ±10 asennostaan. Vianmääritysvalikosta poistuminen toiminnonvalitsinta kääntämällä katkaisee vianmääritystoiminnot ja palauttaa toimilaitteen normaalitilaan. Arvonvalitsinta kääntämällä valitaan vianmääritystoiminto. Alla olevat merkit näytöllä toimivat indikaattorina. 2. Toiminnonvalitsin Toiminnonvalitsin mahdollistaa toiminnon valitsemisen sen asennon mukaan. Jos toimintoa ei ole valittu, näkyy näytöllä kolme viivaa (- - -). op(en) avaa pellin cl(ose) sulkee pellin Flow Näyttää ilmavirran yksiköissä m3/h tai l/s. Näyttö alkaa vilkkua, jos säädin ei pysty säätämään haluttuun ilmavirtaan. Hi(gh) pakottaa toimilaitten asentoon Vmax Liian suuri virtaus (mittauspaine-ero ylittää 300 Pa) osoitetaan näytöllä pienellä ympyrällä. Arvonvalitsinta kääntämällä voidaan valita yksikkö. Alla olevat merkit näytöllä toimivat indikaattorina. Lo(w) Pakottaa toimilaitteen asentoon Vmin Nelikulmio näytön oikeassa yläkulmassa osoittaa, että käytetty virtausyksikkö on l/s. on Testaustila on kytketty päälle. Toimilaite jää sen hetkiseen asentoon. Nelikulmio näytön oikeassa alakulmassa osoittaa, että virtausyksikkö on m3/h. off Testaustila on kytketty pois päältä. Toimilaite aloittaa säädön/ ohjauksen ulkoisen signaalin Y mukaan. Vmin Minimi-ilmavirran asetus arvonvalitsinta kääntämällä ohjaussingaalille Y=0V/2V. Valittu arvo näkyy yksiköissä Mode 3 Mahdollistaa signaalialueen valinnan (0 10V tai 2 10V) arvonvalitsinta kääntämällä. Ohjaus ja takaisinkytkentä signaali vastaavat toisiaan. m /h tai l/s. Vbtw Mahdollistaa halutun väli-ilmavirran asetuksen ulkoiselle pakko-ohjaussignaalille (negatiivinen tasasuunnattu puoliaalto 24 VAC virtalähteestä) arvonvalitsimella. 0-n... signaalialue on 0-10V Valittu arvo näkyy yksiköissä m3/h tai l/s. 2-n... signaalialue on 2-10V Vmax Maksimi-ilmavirran asetus arvonvalitsimella ulkoiselle ohjaussignaalille Y=10V. Valittu arvo näkyy yksiköissä m3/ h tai l/s. Test Avaa vianmääritysvalikon. Kaikki Y:lle tulevat ohjaussignaalit jätetään huomiotta ja säädin toimii valitun vianmääritystoiminnon mukaan. Toimilaite palautuu automaattisesti normaalitilaan 10 tunnin päästä mikäli vianmääritysvalikosta ei poistuta sitä ennen. 15 Adr Modbus osoitteen valinta. Vnom Huoltomiehen työkalu toimilaitteen nimellisilmavirtauksen asetusta varten. Loppukäyttäjät eivät voi muuttaa nimellisilmavirtausarvoa Vnom.

16 Modbus väylän kompaktisäädin 227VM-MB Ohjaussignaalit (analoginen) MODBUS LAITTEESSA EI KÄYTÖSSÄ NORMAALISTI, VOIDAAN OTTAA KÄYTTÖÖN HALUTTAESSA. (Katso rekisteri nro. 123) Ohjaussignaali Y mahdollistaa VAV-toimilaitteen ohjaamisen valitun toimintatilan mukaan. ja ilmavirtaus Vact lasketaan takaisinkytkentäsignaalista U: Tilassa 0 10VDC ohjaussignaali Y vastaa seuraavia virtauksia: Katso myös kuva 2. Takaisinkytkentäsignaali U ja virtaukset vastaavat ohjaussignaalia Y = 0VDC (Vmin) ja Y = 10VDC (Vmax) Tilassa 2 10VDC ohjaussignaali Y vastaa seuraavia virtauksia: ja virtaukset vastaavat ohjaussignaalia Y = 2VDC Vmin) ja Y = 10VDC (Vmax) Kuva 1. Ohjaussignaali Y 8 Tila 2 10VDC sisältää erityisominaisuutena pellin sulkeutumisen, kun ohjaussignaali Y = 0VDC. Katso myös kuva 1. Ohjaussignaali Y Takaisinkytkentäsignaalit (analoginen) MODBUS LAITTEESSA EI KÄYTÖSSÄ NORMAALISTI, VOIDAAN OTTAA KÄYTTÖÖN HALUTTAESSA. Tilassa 0 10VDC takaisinkytkentäsignaali U vastaa seuraavia ilmavirtauksia: Kuva 2. Takaisinkytkentäsignaali U ja ilmavirtaus Vact lasketaan takaisinkytkentäsignaalista U: Tilassa 2 10VDC takaisinkytkentäsignaali U vastaa seuraavia ilmavirtauksia: 16

17 Modbus väylän kompaktisäädin 227VM-MB Pakko-ohjattu säätö MODBUS LAITTEESSA EI KÄYTÖSSÄ NORMAALISTI, VOIDAAN OTTAA KÄYTTÖÖN HALUTTAESSA. Säädintä voidaan pakko-ohjata seuraaviin asentoihin sulkevien koskettimien välityksellä (katso kuva 3): (Close) Y = kytketty käyttöjännitteen 24VAC maajohtimeen (vain tilassa 2-10 VDC) (Vmin) Y = kytkemättä (Vbtw) Y = neg. tasasuunnattu puoliaalto virtalähteestä 24VAC (Vmax) Y = kokoaalto virtalähteestä 24VAC (Open) Y = pos. tasasuunnattu puoliaalto virtalähteestä 24VAC Säätimen asettaminen vakioilmavirtaustoimintoon Säädin voidaan asettaa vakioilmavirtaustoimintoon, jolloin kaikki analogiset ohjaussignaalit Y jätetään huomiotta. Tätä toimintoa voidaan käyttää vianmääritykseen. Tämän toiminnon aktivoimiseksi on Vmax asetettava asentoon 0. Vianmäärityksen merkkivalo ilmestyy näytölle ja säädin käyttää ilmavirtauksen minimiarvoa Vmin vakioilmavirtauksena. Aseta Vmin arvon avulla haluttu vakioilmavirta. 17

18 Modbus väylän kompaktisäädin 227VM-MB Näyttö Tekniset tiedot Näyttö näyttää 3 numeroa, jotka koostuvat 7 merkkisegmentistä. Lisämerkkejä ovat pieni ympyrä, kolme nelikulmiota ja kaksi pystyviivaa. Virtalähde Ylijännite Virrankulutus Ohjaussignaali Nelikulmioita käytetään tiettyjen toimintojen tai yksiköiden (m3/h, l/s) tilan ilmoittamiseen näytöllä. Niillä viitataan näytöllä näkyvän arvon yksikköön (m3/h, l/s) tai vianmääritystoiminnon (Diag) aktivoituminen. Ylivirtaus (mittauspaine-ero yli 250 Pa) osoitetaan näytöllä pienellä ympyrällä ensimmäisen numeron alaosan kohdalla. Ympyrä toimii myös osoittimena modbus alavalikkoon siirtymisessä. Ottoimpedanssi Takaisinkytkentäsignaali Sallitut ympäristöolosuhteet - käyttölämpötila - säilytyslämpötila - kosteus 24 VAC/VDC ± 20%, 50/60 Hz enintään 40 VDC, kork. 5 sekuntia 4.5 VA/5Nm, 6.5 VA/10Nm Suhteessa ilmavirtausalueeseen [Vmin...Vmax] 0-10 / 2-10 VDC, tai 0-20 / 4-20 ma 500 Ω vastuksella ja pakko-ohjauksella >50 kω 0-10 / 2-10 VDC suhteessa ilmavirtaukseen 0 C - 50 C -20 C - 80 C 5-95% RH, ei kondensoitumista Mitat 67,5 11,5 Ø6 Kun säädin yrittää säätää ilmamäärää asetusarvoa vastaavaksi tämä näkyy näytöllä valitun yksikön nelikulmiomerkin vilkkumisena Jos säädin ei saa ilmamäärää ja asetusarvoa vastaamaan toisiaan, toimilaite pysähtyy ja näyttö alkaa vilkkua ilmoittaen vikatilanteesta ,5 Pystyviivamerkkejä käytetään tuhansien erottamiseen. Katso seuraavia esimerkkejä: 17, l/s l/s l/s 1000 l/s 2500 l/s 18

19 Modbus väylän kompaktisäädin 227VM-MB Modbus asetukset Modbus kehys Osoite valittavissa välillä Toiminnon valitsin asennossa adr valitse arvon valitsimella haluttu osoite. osoite 1byte Laitteisto asetukset voidaan vaihtaa asettamalla toiminnon valitsin asentoon adr ja kääntämällä arvonvalitsinta kunnes näyttöön tulee parametri 2in, jolloin siirrytään alavalikkoon, josta tulee osoituksena pieni ympyrä näyttöön. parity even even odd odd even even odd odd even even odd odd CRC 2byte (CRC_Lbyte, CRC_Hbyte end 3,5 char Funktiokoodit: Osoitin asennossa adr voidaan valita taulukossa 1 olevat laiteasetukset: baudrate data N*1byte Osoite: välillä Liikkuminen Modbus alavalikossa Numero näytössä funktiokoodi 1byte funktiokoodi 03h nimi read hold. register 06h write single register kuvaus laite parametrit/todelliset arvot (integer/ float) laite parametri single word write Data: Rekisterissä käytetty datatyyppi löytyy rekisteritaulukosta. CHAR 8 bittinen kokonaisluku (integer), joka käyttää word rekisterin low byteä. BYTE on 8 bittinen kokonaisluku, joka käyttää word rekisterin low byteä. on 16 bittinen kokonaisluku. arvo käytää low -ja high byte word rekisteristä. Ellei toisin mainita. stop bits CRC: "Modbus over serial line specification and implementation guide" v1.02 mukaan. Osoitin asennossa Vnom voidaan valita viive: Jotkut master laitteet tarvitsevat tietyn viiveen vaihtaessa lähetystilasta vastaanottotilaan. Vastauksen viive on liitetty 3.5 merkkiin viestin lopussa. Viiveaika voidaan asettaa 3 ms askelin ja maksimi on 765 ms. End: viesti kehykset on erotettu vähintään 3.5 merkin hiljaisella aikavälillä. Osoitin asennossa Mode nähdään todellinen asento (0-100%). Osoitin asennossa Test = on, aloita muokkaaminen. Vmax, Vbtw, Vmin eivät ole käytössä. Osoitin asennossa Flow siirrytään takaisin päävalikkoon. 19

20 Modbus väylän kompaktisäädin 227VM-MB Modbus rekisterit Operaatiorekisterit Numero 1 Nimi setpoint Osoite 0 Data tyyppi Alue r/w r/w Kuvaus asetusarvo [%] katso osoite 122: '0': ei voi ohjata 2 overide control r/w overide control '0 - - '1 open '2 close '3' min '4' max 3 command r/w command '0 - - '1 adaption '2 - - '3' - - '4' controller reset 4 device ID r device ID '0 - - '1 standard actuator '2 VAV '3' fire damper 5 relative position r suhteellinen asento [%] = ei käytössä 6 absolute position r todellinen asento [ ] = ei käytössä 7 relative flow 6 r VAV ilmavirta [%] absolute flow 7 r VAV ilmavirta [m³/h][l/s] 9 sensor value 8 r ulkoisen anturin arvo [mv] [mv]

21 Modbus väylän kompaktisäädin 227VM-MB Huoltorekisterit Numero 101 Nimi serial number 1 Osoite 100 Data tyyppi Alue serial number serial number software version service information min value relative max value relative sensor type bus fail position min value absolute max value absolute signal set point r/w r Kuvaus sarjanumero JJMM r sarjanumero DDHH r sarjanumero MMSSX X = testi numero r ohjelmanumero r Katso status register taulukko r/w min arvo [%] r/w max arvo [%] r/w anturi tyyppi '0 - - '1' active sensor [mv] '4' Digital 0/1 r/w väylä virhetila '0 viimeinen asetus, ei väylä monitorointia '1 timeout asennossa kiinni, väylä monitorointi timeout 120s. '2 timeout asennossa auki, väylä monitorointi timeout 120s. r/w minimi arvo [m³/h][l/s] r/w maksimi arvo [m³/h][l/s] r/w ohjaussignaalin asetus '0 analogia ohjaus Y '1' ohjaus Modbus väyästä rekisteri 0 Status taulukko bitti function/status 0 = Everything Ok. 1 = The checksum of KAT1 eeprom area is corrupt. It has not been correctly written to this area. 0 = Everything Ok. 1 = The checksum of KAT2 eeprom area is corrupt. It has not been correctly written to this area. 0 = The KAT1 area is lock. Every write access is denied. 1 = The KAT1 area is free for writing. 0 = The KAT2 area is lock. Every write access is denied. 1 = The KAT2 area is free for writing. 0 = Everything Ok. 1 = Fatal Error Bit0 or Bit1 or both have an error. 0 = Everything Ok. No blockage. 1 = The actuator has detected a blockage. 0 = Everything Ok. 1 = The actuator has detected a seepage flow. 0 = The actuator has stopped. 1 = The actuator is driving > The actuator can't work. --> The actuator can't work. --> Free access to area KAT1 --> Free access to area KAT2 --> The actuator can t work. --> The actuator stopped. --> The actuator drive into position close.

22 Säätölaitteet EMBL EMBL-aaa-2-cc-dd Belimon kompaktisäädin LMV/NMV-D2-MP on täydellinen yksikkö, joka sisältää säätimen, moottorin ja paine-eroanturin paineesta riippumatonta ilmavirransäätöä varten. Kun säätimen takareunassa olevaa vapaaksikytkentänappia painetaan, säätöpeltiä voidaan liikuttaa käsin ja sen toiminnan voi helposti testata. Säätimessä ei ole muita säätövipuja vapaaksikytkentänapin lisäksi. Säädin on kalibroitu tehtaalla sekä siihen on asetettu tilatut minimi- ja maksimivirtausrajat. Asetettuja ilmavirtausrajoja voidaan tarvittaessa muuttaa huoltotyökalulla EMBZ-05. Säätimen käyttöalue toimitetaan asetuksella 2-10 V DC. Käyttöalue 0-10 V DC voidaan saada pyynnöstä. Katso myös tekniset tiedot. Kun säädintä ohjataan ohjaussignaalilla, saadaan ilmavirtaus, joka vaihtelee lineaarisesti ohjaus-signaalin kanssa. Säätimestä voidaan saada 2-10 V DC:n todellisarvosignaali esim. slave-säätimen ohjaamista varten. Säädintä voidaan myös pakko-ohjata sulkevien kosketinten välityksellä (ajastin, läsnäoloanturi jne.) minimi- tai maksimivirtauksen saamiseksi. Säädintä voidaan käyttää myös vakiovirtaussäätimenä (CAVtoiminto). Tekniset tiedot Syöttöjännite Tehonkulutus Ohjaussignaali 0,1-0,2 V 0,2-2 V 2-10 V Todellisarvosignaali Suojaluokka Sallittu ympäristön lämpötila käyttö säilytys CE 24 V AC ±20%, 50/60Hz (SELV) 5 VA 2-10 V DC Pelti suljettu Minimi ilmavirtaus Ilmavirta-alue qmin - qmax 2 10 V DC (vakio) IP C C 89/336/EEC ja 92/31/EEC 22

23 Säätölaitteet EMBL EMBZ-05 ZTH-VAV on työkalu, jota huolto- ja säätöhenkilöstö voi tarvittaessa käyttää muuttaakseen tai lukeakseen kompaktisäätimeen EMBL-aaa-2-cc-dd (LMV-D2) ohjelmoituja arvoja. Koska kompaktisäätimessä EMBLaaa-2-cc-dd ei ole säätövipuja, on mahdolliset uudet ilmavirranasetukset tehtävä työkalulla EMBZ-05 (ZTHVAV). Asetettavissa olevat parametrit ovat maksimivirtaus, minimivirtaus sekä käyttöalue 0-10 V DC tai 2-10 V DC. Ajankohtaisen todellisarvosignaalin 2-10 V DC voi myös mitata työkalun avulla. Tekniset tiedot Syöttöjännite Tehonkulutus Suojaluokka Sallittu ympäristön lämpötila käyttö säilytys CE 24 V AC ±20%, 50/60Hz (SELV)) 1W IP C C 89/336/EEC ja 92/31/EEC 23

24 Säätölaitteet EMBL EMBL-aaa EMBL:ää käytetään EMSF:n paine-eroanturina mittauslaipan paine-eron mittaamiseen. VRD2:n elektroniikka tuottaa 2-10 V DC:n lähtösignaalin, joka on lineaarinen ilmavirran mukaan. Paine-eroanturi toimitetaan EMSF:n nimelliselle ilmavirtaukselle kalibroituna. Järjestelmää käytetään ohjaamaan OPTIVENT:ia, joka on varustettu säätimellä EMBL-aaa-2-cc-dd. Tekniset tiedot Syöttöjännite Tehonkulutus Todellisarvosignaali Suojaluokka Sallittu ympäristön lämpötila käyttö säilytys CE Energianmenekki 24 V AC ±20 %, 50/60Hz (SELV) 3,0 VA 2 10 V DC IP C C 89/336/EEC ja 92/31/EEC 1,3 W 24

25 Säätölaitteet EMBL Kahden virtaussäätimen rinnakkaisohjaus Kahden virtaussäätimen master-slaveohjaus Yhden virtaussäätimen ohjaaminen anturiyksiköltä EMSF Vakioilmamäärän säätö Säädin toimitetaan vakioilmamääräsäätimenä, kun maksimi- ja minimirajat (cc-dd) tilataan samansuuruisina. Säätimen asetuspiste on qmin. 25

26 Säätölaitteet EMBL 3) Tilauskoodi Säätövarusteet Belimo EMBL-aaa-b-cc-dd Tilausesimerkkejä OPTIVENT-yksikkö, tuloilmalle ja ilmavirtaussäädin tyyppiä LMV-D2 kun qmax=90 l/s ja qmin=40 l/s OPTIVENT koko (aaa) 100, 125, 160, 200, 250, 315, 400, 500, 630 OPTIVENT-yksikkö - EMOS Säätösovellus (b) Ilmavirtasäädin - EMBL =Kompaktisäädin: LMV-D2(aaa= ) OPTIVENT-yksikkö poistoilmalle ja ilmavirtasäädin tyyppiä LMV-D2:n on toimittava Slave-yksikkönä ylläolevissa esimerkeissä. NMV-D2(aaa= ) 9=Virtausanturi VRD21) OPTIVENT-yksikkö - EMOE Tehtaalla asetetut ilmavirtarajat2) Maksimi ilmavirta, % nimellisestä ilmavirrasta (cc) Ilmavirtasäädin EMBL Minimi ilmavirta, % nimellisestä ilmavirrasta (dd) OPTIVENT-yksikkö ja ilmavirtasäädin tyyppiä LMV-D2 on säilytettävä ilmavirtaus vakiona, 96 l/s. 1) Anturiyksikölle EMSF Maksimi- ja minimiarvon tilauskoodi on 00 OPTIVENT-yksikkö EMSS ) Katso alla olevaa taulukkoa. Maksimiarvo 100% tilataan koodilla 00. Master-slavesäädössä on slavesäätimen maksimija minimirajat tilattava koodilla 00. Kun säätimen on toimittava vakiovirtaussäätimenä on maksimi- ja minimirajat tilattava samansuuruisina. Nimellinen ilmavirtaus sekä asetettavat ilmavirtarajat Koko Ei voida yhdistää EMSS:n tai EMSD:n kanssa qnom, l/s qmax, l/s Ilmavirtasäädin EMBL OPTIVENT-yksikkö ja virtausanturi tyyppiä VRD2 ilmavirta-alueelle l/s Virtausanturiyksikkö - EMSF ) Virtausanturi - EMBL OPTIVENT-yksikkö tuloilmalle ja ilmavirtasäädin tyyppiä LMV-D2 kun qmax=180 l/s ja qmin=75 l/s, on varustettava muuntajalla 230/24V. qmin, l/s OPTIVENT-yksikkö - EMOS Ilmavirtasäädin - EMBL Muuntaja - ETRA qnom = Nimellinen ilmavirtaus, l/s 4) OPTIVENT-yksikköjen tilaus-koodien osalta viitataan erillisiin tuoteluetteloihin. qmax = Ilmavirtauksen maksimiraja = % qnom:sta, l/s qmin = Ilmavirtauksen minimiraja = % qnom:sta, l/s Toimituksen laajuus Alhaisimmat arvot taulukossa ilmoittavat hyvän säätötarkkuuden saamiseksi suositeltavat virtausrajat. Ilmavirtasäädin ja paine-eroanturi sekä mooottori toimitetaan tilatulle OPTIVENT-yksikölle asennettuna. Yksikön säätöpelti voidaan tarvittaessa pakko-ohjata suljettuun asentoon. Säätimet on testattu ja kalibroitu sekä niiden maksimi- ja minimivirtausrajat on asetettu tehtaalla koestuspenkissä. Huom! qmin ei koskaan voi olla korkeampi kuin qmax. Huonelämpötilasäätimet ja huoltotyökalut toimitetaan irrallisina. Lisävarusteet Huonelämpötilasäädin CR24-B1 - EMBZ-01 Huoltotyökalu ZTH-VAV - EMBZ-05 Muuntaja 230/24V 20VA3) - ETRA Suojamuuntajaa käytetään virtaussäätimen 24 V:n jännitteen syöttämiseksi. 26
