Säätölaitteet EMBL. EMBL:ää käytetään myös EMSF:n paine-eroanturina mittauslaipan paine-eron mittaamiseen. Säätölaitteet EMBL 1 (7)

Transkriptio

1 Belimon kompaktisäädin LMV/NMV-D3-MP on täydellinen yksikkö, joka sisältää säätimen, moottorin ja paineeroanturin paineesta riippumatonta ilmavirransäätöä varten EMBL:ää käytetään myös EMSF:n paine-eroanturina mittauslaipan paine-eron mittaamiseen. 1 (7)

2 EMBL-aaa-2-cc-dd Kytkentäkaavio Belimon kompaktisäädin LMV/NMV-D3-MP on täydellinen yksikkö, joka sisältää säätimen, moottorin ja paine-eroanturin paineesta riippumatonta ilmavirransäätöä varten Kun säätimen takareunassa olevaa vapaaksikytkentänappia painetaan, säätöpeltiä voidaan liikuttaa käsin ja sen toiminnan voi helposti testata. Säätimessä ei ole muita säätövipuja vapaaksikytkentänapin lisäksi. Säädin on kalibroitu tehtaalla sekä siihen on asetettu tilatut minimi- ja maksimivirtausrajat. Asetettuja ilmavirtausrajoja voidaan tarvittaessa muuttaa huoltotyökalulla EMBZ-05. Säätimen käyttöalue toimitetaan asetuksella 2-10 V DC. Käyttöalue 0-10 V DC voidaan saada pyynnöstä. Katso myös tekniset tiedot. Kun säädintä ohjataan ohjaussignaalilla, saadaan ilmavirtaus, joka vaihtelee lineaarisesti ohjaus-signaalin kanssa. Säätimestä voidaan saada 2-10 V DC:n todellisarvosignaali esim. slave-säätimen ohjaamista varten. Säädintä voidaan myös pakko-ohjata sulkevien kosketinten välityksellä (ajastin, läsnäoloanturi jne.) minimi- tai maksimivirtauksen saamiseksi. Säädintä voidaan käyttää myös vakiovirtaussäätimenä (CAVtoiminto). Tekniset tiedot Syöttöjännite Tehonkulutus Ohjaussignaali V V 2-10 V Todellisarvosignaali Suojaluokka Sallittu ympäristön lämpötila käyttö säilytys CE 2 (7) 24 V AC ±20%, 50/60Hz (SELV) 5 VA 2-10 V DC Pelti suljettu Minimi ilmavirtaus Ilmavirta-alue qmin - qmax 2 10 V DC (vakio) IP C C 89/336/EEC ja 92/31/EEC

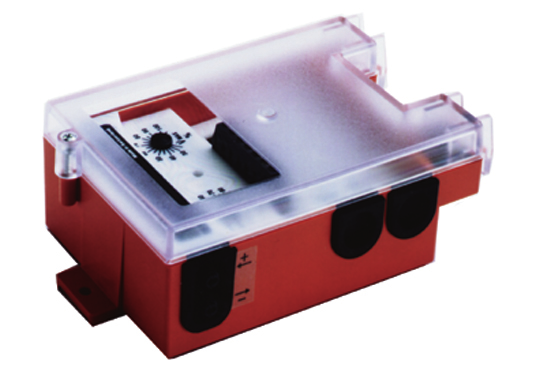

3 EMBZ-05 EMBL-aaa ZTH EU on työkalu, jota huolto- ja säätöhenkilöstö voi tarvittaessa käyttää muuttaakseen tai lukeakseen kompaktisäätimeen EMBL-aaa-2-cc-dd (LMV-D3) ohjelmoituja arvoja. Koska kompaktisäätimessä EMBLaaa- 2-cc-dd ei ole säätövipuja, on mahdolliset uudet ilmavirranasetukset tehtävä työkalulla EMBZ-05 (ZTH EU). EMBL:ää käytetään EMSF:n paine-eroanturina mittauslaipan paine-eron mittaamiseen. VRD3:n elektroniikka tuottaa 2 (0) - 10 V DC:n lähtösignaalin, joka on lineaarinen ilmavirran mukaan. Asetettavissa olevat parametrit ovat maksimivirtaus, minimivirtaus sekä käyttöalue 0-10 V DC tai 2-10 V DC. Ajankohtaisen todellisarvosignaalin 2-10 V DC voi myös mitata työkalun avulla. Paine-eroanturi toimitetaan EMSF:n nimelliselle ilmavirtaukselle kalibroituna. Järjestelmää käytetään ohjaamaan OPTIVENT:ia, joka on varustettu säätimellä EMBL-aaa-2-cc-dd. Kytkentäkaavio Kytkentäkaavio AC 24V AC Huom! Syöttö turvallisuusmuuntajan kautta. DC V (DC V) w1 U/pp y z VRD3 Tekniset tiedot Syöttöjännite Tehonkulutus Todellisarvosignaali Suojaluokka Sallittu ympäristön lämpötila käyttö säilytys CE Energianmenekki Tekniset tiedot Syöttöjännite Tehonkulutus Suojaluokka Sallittu ympäristön lämpötila käyttö säilytys CE 24 V AC ±20%, 50/60Hz (SELV)) 1W IP C C 89/336/EEC ja 92/31/EEC 3 (7) 24 V AC ±20 %, 50/60Hz (SELV) 3,0 VA 2 10 V DC IP C C 89/336/EEC ja 92/31/EEC 1.3 W

4 Kytkentä Kahden virtaussäätimen rinnakkaisohjaus Kahden virtaussäätimen master-slaveohjaus Yhden virtaussäätimen ohjaaminen anturiyksiköltä Vakioilmamäärän säätö (CAV) Säädin toimitetaan vakioilmamääräsäätimenä, kun maksimi- ja minimirajat (cc-dd) tilataan samansuuruisina. Säätimen asetuspiste on qmin. 4 (7)

5 Nimellinen ilmavirtaus sekä asetettavat ilmavirtarajat Koko q, l/s nom q max, l/s Toimituksen laajuus q, l/s min Ilmavirtasäädin ja paine-eroanturi sekä mooottori toimitetaan tilatulle OPTIVENT-yksikölle asennettuna. Säätimet on testattu ja kalibroitu sekä niiden maksimi- ja minimivirtausrajat on asetettu tehtaalla koestuspenkissä. Huonelämpötilasäätimet ja huoltotyökalut toimitetaan irrallisina. qnom = Nimellinen ilmavirtaus, l/s qmax = Ilmavirtauksen maksimiraja = % qnom:sta, l/ s qmin = Ilmavirtauksen minimiraja = % qnom:sta, l/s Alhaisimmat arvot taulukossa ilmoittavat hyvän säätötarkkuuden saamiseksi suositeltavat virtausrajat. Yksikön säätöpelti voidaan tarvittaessa pakko-ohjata suljettuun asentoon. HUOM! qmin ei koskaan voi olla korkeampi kuin qmax. 5 (7)

6 Tuotemerkintä Säätövarusteet Belimo EMBL-aaa-b-cc-dd Koko (aaa) 100, 125, 160, 200, 250, 315, 400, 500, 630 Lisävarusteet Huonelämpötilasäädin CR24-B1 EMBZ-01 Huoltotyökalu ZTH EU EMBZ-05 Muuntaja 230/24V 20VA 3) Säätösovellus (b) 2=Kompaktisäädin: LMV-D3 (aaa= ) NMV-D3 (aaa= ) 9=Virtausanturi VRD3 1) ETRA Suojamuuntajaa käytetään virtaussäätimen 24 V:n jännitteen syöttämiseksi.. 3) Ei voida yhdistää EMSS:n tai EMSD:n kanssa Tehtaalla asetetut ilmavirtarajat 2): Maksimi ilmavirta, % nimellisestä ilmavirrasta (cc) Minimi ilmavirta, % nimellisestä ilmavirrasta (dd) 1) Anturiyksikölle EMSF Maksimi- ja minimiarvon tilauskoodi on 00 2) Katso taulukko "Nimellinen ilmavirtaus sekä asetettavat ilmavirtarajat". Maksimiarvo 100% tilataan koodilla 00. Master-slavesäädössä on slavesäätimen maksimija minimirajat tilattava koodilla 00. Kun säätimen on toimittava vakiovirtaussäätimenä on maksimi- ja minimirajat tilattava samansuuruisina. 6 (7)

7 Tilausesimerkkejä OPTIVENT-yksikkö, tuloilmalle ja ilmavirtaussäädin tyyppiä LMV-D3 kun qmax =90 l/s ja qmin =40 l/s OPTIVENT-yksikkö - EMOS Ilmavirtasäädin - EMBL OPTIVENT-yksikkö poistoilmalle ja ilmavirtasäädin tyyppiä LMV-D3:n on toimittava Slave-yksikkönä ylläolevissa esimerkeissä. OPTIVENT-yksikkö - EMOE Ilmavirtasäädin - EMBL OPTIVENT-yksikkö ja ilmavirtasäädin tyyppiä LMV-D3 on säilytettävä ilmavirtaus vakiona, 96 l/s. OPTIVENT-yksikkö - EMSS Ilmavirtasäädin - EMBL OPTIVENT-yksikkö ja virtausanturi tyyppiä VRD3 ilmavirta-alueelle l/s Virtausanturiyksikkö - EMSF ) Virtausanturi - EMBL OPTIVENT-yksikkö tuloilmalle ja ilmavirtasäädin tyyppiä LMV-D3 kun q max =180 l/s ja qmin =75 l/s, on varustettava muuntajalla 230/24V. OPTIVENT-yksikkö - EMOS Ilmavirtasäädin - EMBL Muuntaja - ETRA ) OPTIVENT-yksikköjen tilauskoodien osalta viitataan erillisiin tuoteluetteloihin. 7 (7)
