1 OPTIMIX-kompaktisäädin 309VM Fläkt Woodsin 309VM on tuloilmahajottajille suunniteltu kompaktisäädin, jota käytetään erityisesti ilmamääräsäätöisissä järjestelmissä. Siinä on dynaaminen paine-eroanturi paineesta riippumattomaan ilmavirran säätöön ja 3-merkkisellä näytöllä varustettu käyttöliittymä, joka mahdollistaa reaaliaikaisten mittausten tarkkailun ja arvojen asetuksen ilman ulkoisia laitteita. 309VM-säätimessä on kaksi vaihtoehtoista säätötoimintoa: sitä voidaan käyttää joko heittopituuden pitämiseen vakiona ilmavirran vaihdellessa (OPTIMIX L02) tai ilmavirran säätöön (OPTIMIX VAV). OPTIMIX L02 on mahdollinen vain, kun toimilaite on analoginen. OPTIMIX L02 on toiminto, jolla voidaan pitää haluttua heittopituutta vakiona ilmavirran muuttuessa. Haluttu heittopituus on helposti säädettävissä suoraan toimilaitteesta, ja valittu heittopituus säilyy käyttöalueella vakiona ilmavirran vaihtelusta huolimatta. Toimilaitteen näytöstä voi lukea reaaliaikaisen heittopituuden. Puhallussuunnat voidaan säätää helposti. Toiminta perustuu pystysuunnassa liikkuvaan säätölevyyn, jota ohjataan automaattisesti toimilaitteen avulla. Ilmarakoa suurennetaan tai pienennetään siten, että ilmavirran muuttuessa heittopituus pysyy vakiona. Ilmavirran kasvaessa ilmarako suurenee, jolloin ilmavirran lähtönopeus hajottimesta pienenee. Vastaavasti ilmavirran pienentyessä ilmarako pienenee, jolloin ilmavirran lähtönopeus kasvaa. OPTIMIX VAV on toiminto, jolla voidaan säätää ilmavirtaa. Sitä voidaan käyttää sekä muuttuvalle että vakiona pysyvälle virtaukselle. Toiminta perustuu pystysuunnassa liikkuvaan säätölevyyn, jota ohjataan automaattisesti toimilaitteen avulla. Heittopituus vaihtelee ilmavirran mukaan. Käyttöalue on toimituksessa vakiona V ja käyttötapana L02. Näitä asetuksia voidaan haluttaessa muuttaa (ks. jäljempänä oleva pikaohje). Säädintä voidaan myös pakko-ohjata sulkeutuvien koskettimien välityksellä (ajastin, läsnäoloanturi jne.). 1 (11) Oikeudet muutoksiin pidätetään.

2 Kytkentäkaavio Toimilaitteessa on värikoodatut ja numeroidut johdot. Käyttöliittymä Laitteen kannessa on kaksi valitsinta: arvonvalitsin (1) ja toiminnonvalitsin (2). Lisäksi siinä on 3-merkkinen näyttö (3), josta näkee valitut toiminnot, arvot ja yksiköt. SI-RU käyttöjännite 24 VAC/VDC SI-MU ohjaussignaali V / V SI-HA takaisinkytkentäsignaali V / V Kuorma HA maks. 0,5 ma Huomioi muuntajien toisiopuolen napaisuus. Kaikki nolla- ja signaalijohtimet ( ) on kytkettävä linjaan. Virheellinen napaisuus voi aiheuttaa säätimen vioittumisen tai toimintavian. Syöttö varustetaan ylikuormitussuojalla ja vaatimusten mukaisella irtikytkennällä. Jos kytketään useita toimilaitteita rinnakkain, on otettava huomioon jännitehäviöt. Fläkt Woodsin STRA-huonesäätimen asennus- ja huoltoohjeessa on tarkat ohjeet toimilaitteen kytkemisestä huonesäätimeen. Jos käytetään kolmannen osapuolen säädintä, jossa on kokoaaltotasasuunnattu sähkönsyöttö, säätimelle tarvitaan erillinen muuntaja. Kun toimilaite käynnistetään, se suorittaa automaattisesti referenssiajon, jossa rako asetetaan oikean suuruiseksi. Referenssiajon aikana näytöllä lukee ref. *) Paine-erotunnistin 2 (11) Oikeudet muutoksiin pidätetään.

3 Arvojen asetus, pikaohje Asetukset voidaan tehdä, kun laite on kytketty jännitteeseen. Arvot säädetään valitsimilla esim. ruuvimeisselin avulla. OPTIMIX L02 1. Signaalialueen asetus Käännä toiminnonvalitsin asentoon "Mode". Käytössä oleva signaalialue ilmestyy näytölle. Valitse arvonvalitsimella näytölle 0-A (signaalialue V) tai 2-A ( V). Valinnan jälkeen uusi asetus tallentuu ja näyttö vilkkuu merkiksi siitä. Kun valittuna käyttötapana on L02, näytöllä näkyy nelikulmio oikeassa alakulmassa: 2. Heittopituuden asetus V, käyttötapana L V, käyttötapana L02 Vakiona pidettävä heittopituus: Käännä toiminnonvalitsin asentoon "L02 max" ja aseta arvonvalitsimella arvoksi 0,5 m. Käännä sen jälkeen toiminnonvalitsin asentoon "L02 min" ja aseta arvonvalitsimella haluttu heittopituus. Säädeltävä heittopituus: Aseta L02 max -arvoksi haluttu maksimiheittopituus ja L02 min -arvoksi haluttu minimiheittopituus. Heittopituutta säätelee ohjaussignaali Y ( V tai V). 3. Puhalluskuvion asetus Puhalluskuviota voi säätää listojen avulla. Listasarja on erikseen tilattava lisävaruste. 4. Slave-asetus (tarvittaessa) Puhallus 4 suuntaan Puhallus 3 suuntaan Puhallus 2 suuntaan Puhallus 1 suuntaan Jos säätöpellin jälkeen asennetaan useampi Optimixhajottaja, L02-käyttötavalla yhden on oltava master ja muut ovat slave-laitteita. Master-hajottajaan tehdään edellä kuvatut asetukset. Slave-asetus: Käännä toiminnonvalitsin asentoon "Mode" ja valitse arvonvalitsimella asetus 0-C tai 2-C. Signaalialueen on oltava sama kuin master-hajottajalla. Master- ja slave-hajottajien puhalluskuvion tulee olla sama, jotta slave-hajottajien heittopituus olisi juuri oikea. OPTIMIX VAV 1. Signaalialueen asetus Käännä toiminnonvalitsin asentoon "Mode". Käytössä oleva signaalialue ilmestyy näytölle. Valitse arvonvalitsimella näytölle 0-n (signaalialue V) tai 2-n ( V). Valinnan jälkeen uusi asetus tallentuu ja näyttö vilkkuu merkiksi siitä. Kun valittuna käyttötapana on VAV, näytöllä näkyy nelikulmio oikeassa yläkulmassa: V, käyttötapana VAV V, käyttötapana VAV Toimilaite kompensoi listojen vaikutusta automaattisesti, kun puhalluskuvio on valittu. Puhalluskuvio valitaan kääntämällä toiminnonvalitsin asentoon "Vnom / L02 nom" ja etsimällä sen jälkeen arvonvalitsimella oikea kuvio. 2. Vmax-arvon asetus: Käännä toiminnonvalitsin asentoon "Vmax / L02 max". Käännä sen jälkeen arvonvalitsinta, kunnes haluttu ilmavirran arvo näkyy näytöllä. Valinnan jälkeen näyttö vilkkuu merkkinä siitä, että uusi Vmax-asetus on tallennettu. Toimilaite pitää ilmavirran Vmax-arvossa, kun ohjaussignaali on 10 V ja ilmavirta on riittävä. 3. Vmin-arvon asetus: Käännä toiminnonvalitsin asentoon "Vmin / L02 min". Käännä sen jälkeen arvonvalitsinta, kunnes haluttu ilmavirran arvo näkyy näytöllä. Valinnan jälkeen näyttö vilkkuu merkkinä siitä, että uusi Vmin-asetus on tallennettu. Toimilaite pitää ilmavirran Vmin-arvossa, kun ohjaussignaali on 0 V (2 V) ja ilmavirta on riittävä. 3 (11) Oikeudet muutoksiin pidätetään.

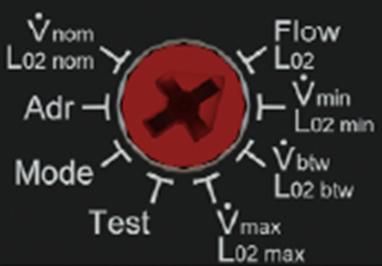

4 Toiminnot, yksityiskohtainen selostus 1. Arvonvalitsin Arvonvalitsimella voidaan muuttaa asetuksia. Nuoli osoittaa asetetun arvon. Muutokset näkyvät näytöllä, kun valitsinta on liikutettu ±10 asennostaan. 2. Toiminnonvalitsin Toiminnonvalitsimella voidaan valita eri toimintoja. Jos mitään toimintoa ei ole valittu, näytöllä näkyy kolme viivaa (- - -). Flow/L02 Näyttää ilmavirran (l/s), L02-heittopituuden (m) tai raon (mm). Näyttö alkaa vilkkua, jos servomoottori saavuttaa pääteasennon ennen kuin ohjearvo on saavutettu. Ylivuoto (mittauspaine-ero yli 250 Pa) osoitetaan näytöllä pienellä ympyrällä (ks. kohta Näyttö). Vmin / L02 min Nelikulmio näytön oikeassa alakulmassa: käyttötapana L02 ja yksikkönä metri. Nelikulmio näytön oikeassa yläkulmassa: käyttötapana VAV ja yksikkönä l/s. Ei nelikulmiota: käyttötapana slave ja yksikkönä mm. Halutun minimi-ilmavirran tai L02-minimiheittopituuden asetus ulkoista referenssisignaalia varten (Y = 0 V tai Y = 2 V). Valitun arvon yksikkö on l/s tai m käyttötavasta riippuen. Vbtw / L02 btw Halutun väli-ilmavirran tai L02-väliheittopituuden asetus ulkoista pakko-ohjaussignaalia varten (negatiivinen tasasuunnattu puoliaalto 24 VAC -virtalähteestä). Valitun arvon yksikkö on l/s tai m käyttötavasta riippuen. Vmax / L02 max Halutun maksimi-ilmavirran tai L02- maksimiheittopituuden asetus ulkoista referenssisignaalia varten (Y = 10 V). Valitun arvon yksikkö on l/s tai m käyttötavasta riippuen. Vianmääritystoiminnon valinnan jälkeen näytöllä näkyvät vuorotellen valitun toiminnon symboli (2 sekunnin ajan) ja todellinen arvo (8 sekunnin ajan) tai Off-toiminnon ollessa valittuna Y-signaali (tulojännite x 10). Jonkin toisen toiminnon valitseminen kytkee Test-toiminnon automaattisesti pois päältä. Vianmääritystoiminto valitaan arvonvalitsinta kääntämällä. Näytöllä näkyvä symboli kertoo, mikä toiminto on valittuna. Mode op(en) Avaa pellin. cl(ose) Sulkee pellin. Hi(gh) Pakottaa toimilaitteen asentoon Vmax / L02 max. Lo(w) Pakottaa toimilaitteen asentoon Vmin / L02 min. on Test-toiminto on päällä. Toimilaite jää siihen asentoon, jossa se on. off Test-toiminto on pois päältä. Toimilaite aloittaa säädön ulkoisen signaalin Y mukaan. Ad(a)P(tation drive) Referenssiajo on päällä. Toimilaite käy ääriasennoissaan. Referenssiajoa ei yleensä tarvitse valita käsin. Huom.! Alkanutta referenssiajoa ei saa keskeyttää, vaan se täytyy suorittaa loppuun. 123 Näyttää ohjelmistoversion (V123). Kolmen sekunnin jälkeen näytölle ilmestyy jälleen off. Mahdollistaa käyttötavan ja tulosignaalialueen (0 10 V tai 2 10 V) valinnan arvonvalitsinta kääntämällä. Takaisinkytkentäsignaalin U signaalialue vastaa Y:tä. Test Avaa vianmääritysvalikon. Kaikki Y:lle tulevat ulkoiset signaalit jätetään huomiotta, ja säädin toimii valitun vianmääritystoiminnon mukaan. Kaikissa vianmääritystoiminnoissa on 10 tunnin aikakatkaisu. 4 (11) Oikeudet muutoksiin pidätetään.

5 0-n... Käyttötapana VAV, signaalialueena V 2-n... Käyttötapana VAV, signaalialueena V 0-A... Käyttötapana L02, signaalialueena V Analogiset signaalit OPTIMIX L02 Tulosignaalit Tulosignaali Y mahdollistaa toimilaitteen ohjaamisen valitun signaalialueen mukaan. Signaalialueen ollessa 0 10 VDC tulosignaali Y [V] vastaa heittopituutta [m] seuraavasti: 2-A... Käyttötapana L02, signaalialueena V 0-C... Käyttötapana slave, signaalialueena V ja heittopituus vastaa Y-signaalia seuraavasti: Y = 0 VDC (L02 min) ja 10 VDC (L02 max) Adr Ei käytössä, kun toimilaite on analoginen. Vnom / L02 nom 2-C... Käyttötapana slave, signaalialueena V Näyttää tehtaalla asetetun nimellisilmavirran, kun valittuna on VAV- tai slave-käyttötapa. Käyttäjä ei voi muuttaa tätä arvoa. Näyttää asetetun puhalluskuvion, kun valittuna on L02- käyttötapa. Signaalialueen ollessa 2 10 VDC tulosignaali Y [V] vastaa heittopituutta [m] seuraavasti: ja heittopituus vastaa Y-signaalia seuraavasti: Y = 2 VDC (L02 min) ja 10 VDC (L02 max) Lähtösignaalit Signaalialueen ollessa 0 10 VDC lähtösignaali U [V] vastaa rakoa [mm] seuraavasti: ja todellinen rako Sact [mm] lasketaan takaisinkytkentäsignaalista U [V]: Signaalialueen ollessa 2 10 VDC lähtösignaali U [V] vastaa rakoa seuraavasti: ja todellinen rako Sact [mm] lasketaan takaisinkytkentäsignaalista: OPTIMIX VAV Tulosignaalit Tulosignaali Y mahdollistaa VAV-toimilaitteen ohjaamisen valitun signaalialueen mukaan. 5 (11) Oikeudet muutoksiin pidätetään.

6 Signaalialueen ollessa 0 10 VDC tulosignaali Y vastaa ilmavirtaa seuraavasti: ja ilmavirta vastaa Y-signaalia seuraavasti: Y = 0 VDC (Vmin) ja Y = 10 VDC (Vmax) Signaalialueen ollessa 2 10 VDC tulosignaali Y vastaa ilmavirtaa seuraavasti: Kuva 1: Referenssisignaali Y ja ilmavirta vastaa Y-signaalia seuraavasti: Y = 2 VDC (Vmin) ja Y = 10 VDC (Vmax) Signaalialueella 2 10 VDC on erikoistoimintona pellin sulkeminen, kun tulosignaali Y = 0 VDC. Ks. myös kuva 1. Referenssisignaali Y. Lähtösignaalit Signaalialueen ollessa 0 10 VDC lähtösignaali U vastaa ilmavirtaa seuraavasti: Kuva 2: Todellinen ilmavirta U ja todellinen ilmavirta Vact lasketaan takaisinkytkentäsignaalista U: Signaalialueen ollessa 2 10 VDC lähtösignaali U vastaa ilmavirtaa seuraavasti: ja todellinen ilmavirta Vact lasketaan takaisinkytkentäsignaalista U: Ks. myös kuva 2. Todellinen ilmavirta U. 6 (11) Oikeudet muutoksiin pidätetään.

7 Pakko-ohjaus, molemmat käyttötavat Säädin voidaan pakko-ohjata seuraaviin asentoihin sulkeutuvien koskettimien välityksellä (ks. kuva 3): (Close) Y = kytketty käyttöjännitteen 24 VAC maajohtimeen (vain signaalialueella VDC) (Vmin / L02 min) Y = kytkemättä (Vbtw / L02 btw) Y = neg. tasasuunnattu puoliaalto virtalähteestä 24 VAC (Vmax / L02 max) Y = kokoaalto virtalähteestä 24 VAC (Open) Y = pos. tasasuunnattu puoliaalto virtalähteestä 24 VAC Näyttö Näyttö (3) näyttää 3 merkkiä, jotka koostuvat 7 merkkisegmentistä. Lisämerkkejä ovat pieni ympyrä, kolme nelikulmiota ja kaksi pystyviivaa. Nelikulmioita käytetään Test-toiminnon tilan ja näytöllä näkyvän arvon yksikön (l/s tai m) ilmoittamiseen. Ylivuoto (paine-ero yli 250 Pa) osoitetaan näytöllä pienellä ympyrällä ensimmäisen merkin alaosan kohdalla. Kun säädin yrittää säätää todellista arvoa referenssiarvoa vastaavaksi, valitun yksikön nelikulmiomerkki vilkkuu näytöllä. Jos säädin ei saa todellista arvoa ja referenssiarvoa vastaamaan toisiaan ja toimilaite saavuttaa ääriasennon, koko näyttö alkaa vilkkua. Pystyviivamerkkejä käytetään desimaalierottimina. Katso seuraavia esimerkkejä: Käyttötapana L02 Heittopituus 1 m Kuva 3: Pakko-ohjauskytkentävaihtoehdot Heittopituus 1,5 m Käyttötapana VAV Ilmavirta 1 l/s Ilmavirta 10 l/s Ilmavirta 100 l/s Käyttötapana slave Rako = 2 mm Rako = 10,3 mm 7 (11) Oikeudet muutoksiin pidätetään.

8 Tekniset tiedot Virransyöttö 24 VAC/VDC ± 20 %, 50/ 60 Hz Ylijännite enintään 40 VDC, kork. 5 sekuntia Virrankulutus 3,5 VA Tulosignaali suhteessa seuraavaan: [V min / L02 min... V max / L02 max ] / VDC tai / ma vastus 500 Ω ja pakko-ohjaustoiminnot Ottoimpedanssi > 50 kω Takaisinkytkentäsignaali Sallitut ympäristöolosuhteet - käyttölämpötila - säilytyslämpötila - kosteus / VDC suhteessa ilmavirtaan tai rakoon C C % RH, ei kondensoitumista Johdotus, OPTIMIX L02 Yksi hajottaja huoneessa/vyöhykkeessä Useampi hajottaja huoneessa/vyöhykkeessä 309VM-toimilaitteita voi olla slave-laitteina enintään (11) Oikeudet muutoksiin pidätetään.

9 Johdotus, OPTIMIX VAV Kahden virtaussäätimen rinnakkaisohjaus Kahden virtaussäätimen master-slave-ohjaus Vakioilmavirta HUOM.! Vmax-asetuksen täytyy olla 0. Säätimen ohjearvona on Vmin. 9 (11) Oikeudet muutoksiin pidätetään.

10 Optimix tarpeenmukaisen ilmanvaihdon järjestelmissä OPTIMIX L02 Valitse OPTIMIX L02, kun haluat hyvän ja vedottoman sisäilman. OPTIMIX L02 säilyttää heittokuvion hallittuna ja vakiona ilmavirrasta riippumatta ja antaa näin mahdollisuuden hyödyntää jäähdytystä tehokkaasti. Kun ilmamääräsäätöisessä järjestelmässä on laaja ilmavirran vaihteluväli tai tuloilman lämpötila on pienempi kuin ko. tilan lämpötila, vedon riskiltä vältytään käyttämällä Optimix L02:ta. Keskitetty poistoilma esimerkki Huoneessa on aktiivinen Optimix-päätelaite, jolla pidetään heittopituus vakiona, ja siirtoilmalaite poistoilmalle. Jokaisen huoneen tuloilmakanavaan asennetaan EMSS-virtaussäädin tuloilmavirran mittausta ja säätöä varten. Huonesäädin STRA-04 ohjaa ilmanvaihtoa läsnäolon, hiilidioksidipitoisuuden ja lämpötilan perusteella ja ilmoittaa tuloilman tarpeen tuloilman EMSS-virtaussäätimelle. Vyöhykkeen tuloilmakanavan alkuun asennetaan ilmavirtamittari EMSF mittaamaan vyöhykkeeseen tulevaa ilmamäärää. Tämä arvo lähetetään EMSSvirtaussäätimelle poistoilman ohjaamiseksi niin, että vyöhykkeen ilmanvaihto pysyy tasapainossa. Master-slave-järjestelmä esimerkki Huoneessa on aktiivinen Optimix-päätelaite, jolla pidetään heittopituus vakiona. Jokaisen huoneen tuloilmakanavaan asennetaan EMSS-virtaussäädin tuloilmavirran mittausta ja säätöä varten. Huonesäädin STRA-04 ohjaa ilmanvaihtoa läsnäolon, hiilidioksidipitoisuuden ja lämpötilan perusteella ja ilmoittaa tuloilman tarpeen tuloilman EMSS-virtaussäätimelle. Poistoilman säätö tapahtuu samoin kuin tasapainotetun ilmanvaihdon ja keskitetyn poistoilman esimerkeissä. Tasapainotettu ilmanvaihto huonetasolla esimerkki Huoneessa on aktiivinen Optimix-päätelaite, jolla pidetään heittopituus vakiona, ja poistoilmalaite tai -venttiili poistoilmalle. Jokaisen huoneen tuloilmakanavaan asennetaan EMSS-virtaussäädin tuloilmavirran mittausta ja säätöä varten. Huonesäädin STRA-04 ohjaa ilmanvaihtoa läsnäolon, hiilidioksidipitoisuuden ja lämpötilan perusteella ja ilmoittaa tuloilman tarpeen tuloilman EMSS-virtaussäätimelle. Tämän EMSS-virtaussäätimen mittaama arvo lähetetään huoneen poistoilmakanavaan asennetulle EMSSvirtaussäätimelle poistoilman ohjaamiseksi niin, että huoneen ilmanvaihto pysyy tasapainossa. OPTIMIX VAV Valitse OPTIMIX VAV, kun on kyseessä pienemmän ilmavirtavaihtelun ja lämpötilaeron ilmamääräsäätöinen järjestelmä. Optimix VAV:n äänitasoon ja kapasiteettirajoituksiin liittyvät tiedot löytyvät Optimixin teknisistä tiedoista. Huom. Optimix VAV -toimintoa käytettäessä heittopituus vaihtelee ilmavirran mukaan. Keskitetty poistoilma esimerkki 10 (11) Oikeudet muutoksiin pidätetään.

11 Huoneessa on aktiivinen Optimix-päätelaite tuloilmavirran säätämiseksi ja siirtoilmapäätelaite poistoilmaa varten. Huonesäädin STRA-04 ohjaa ilmanvaihtoa läsnäolon, hiilidioksidipitoisuuden ja lämpötilan perusteella ja ilmoittaa tuloilman tarpeen Optimix-laitteelle. Vyöhykkeen tuloilmakanavan alkuun asennetaan painesäädin EMPA staattisen paineen ylläpitämiseksi, ja vyöhykkeeseen tulevaa kokonaisilmamäärää mittaamaan asennetaan ilmavirtamittari EMSF. EMSF:n mittaama arvo lähetetään EMSS-virtaussäätimelle poistoilman ohjaamiseksi niin, että vyöhykkeen ilmanvaihto pysyy tasapainossa. EMPA:n suositeltu minimipaine on 30 Pa. Tasapainotettu ilmanvaihto huonetasolla esimerkki Huoneessa on aktiivinen Optimix-päätelaite tuloilmavirran säätämiseksi ja poistoilmapäätelaite poistoilmaa varten. Huonesäädin STRA-04 ohjaa ilmanvaihtoa läsnäolon, hiilidioksidipitoisuuden ja lämpötilan perusteella ja ilmoittaa tuloilman tarpeen Optimix-laitteelle. Optimixin mittaama arvo lähetetään huoneen poistoilmakanavaan asennetulle EMSS-virtaussäätimelle poistoilmavirran ohjaamiseksi niin, että huoneeseen saadaan tasapainoinen ilmanvaihto. Vyöhykkeen tuloilmakanavan alkuun asennetaan painesäädin EMPA staattisen paineen ylläpitämiseksi. EMPA:n suositeltu minimipaine on 30 Pa. 11 (11) Oikeudet muutoksiin pidätetään.
