1 Talokaapelointi metallilla vai ilman? Jari Kleemola

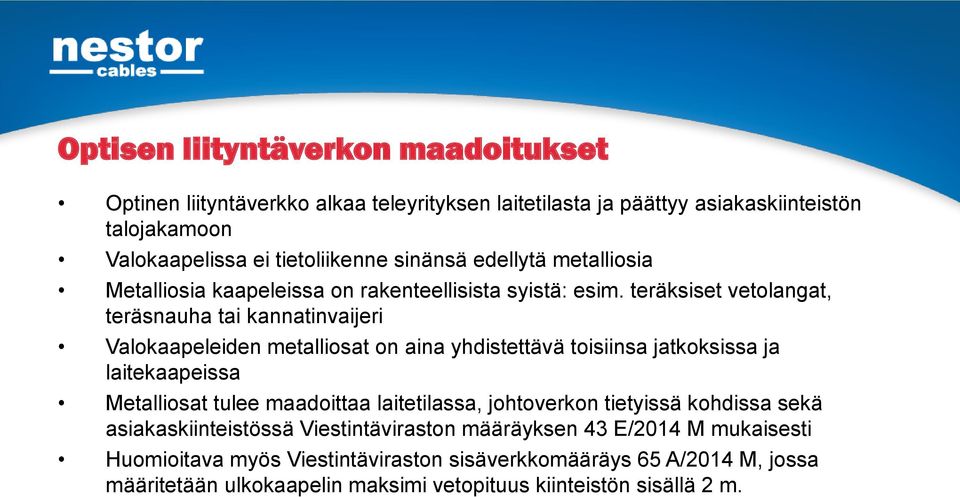

2 Optisen liityntäverkon maadoitukset Optinen liityntäverkko alkaa teleyrityksen laitetilasta ja päättyy asiakaskiinteistön talojakamoon Valokaapelissa ei tietoliikenne sinänsä edellytä metalliosia Metalliosia kaapeleissa on rakenteellisista syistä: esim. teräksiset vetolangat, teräsnauha tai kannatinvaijeri Valokaapeleiden metalliosat on aina yhdistettävä toisiinsa jatkoksissa ja laitekaapeissa Metalliosat tulee maadoittaa laitetilassa, johtoverkon tietyissä kohdissa sekä asiakaskiinteistössä Viestintäviraston määräyksen 43 E/2014 M mukaisesti Huomioitava myös Viestintäviraston sisäverkkomääräys 65 A/2014 M, jossa määritetään ulkokaapelin maksimi vetopituus kiinteistön sisällä 2 m.

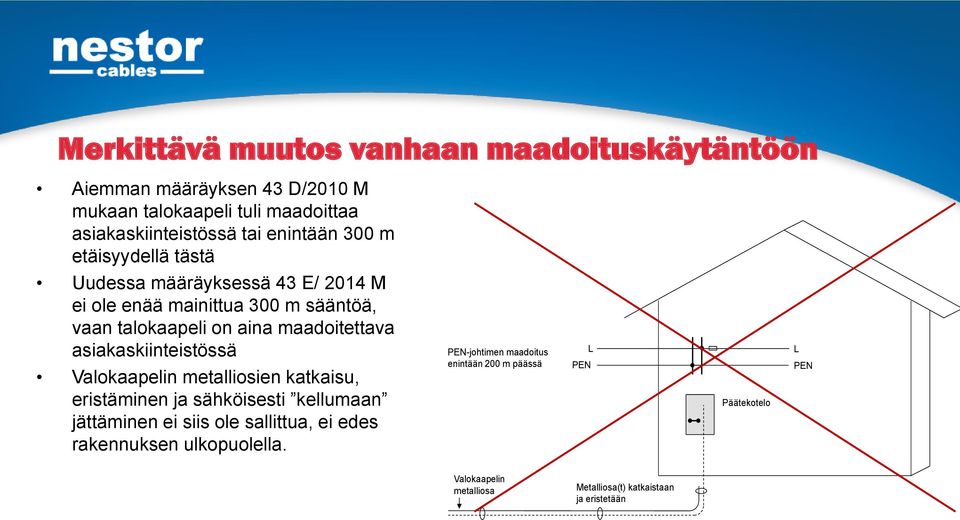

3 Merkittävä muutos vanhaan maadoituskäytäntöön Aiemman määräyksen 43 D/2010 M mukaan talokaapeli tuli maadoittaa asiakaskiinteistössä tai enintään 300 m etäisyydellä tästä Uudessa määräyksessä 43 E/ 2014 M ei ole enää mainittua 300 m sääntöä, vaan talokaapeli on aina maadoitettava asiakaskiinteistössä Valokaapelin metalliosien katkaisu, eristäminen ja sähköisesti kellumaan jättäminen ei siis ole sallittua, ei edes rakennuksen ulkopuolella. -johtimen maadoitus enintään 200 m päässä Päätekotelo Valokaapelin metalliosa Metalliosa(t) katkaistaan ja eristetään

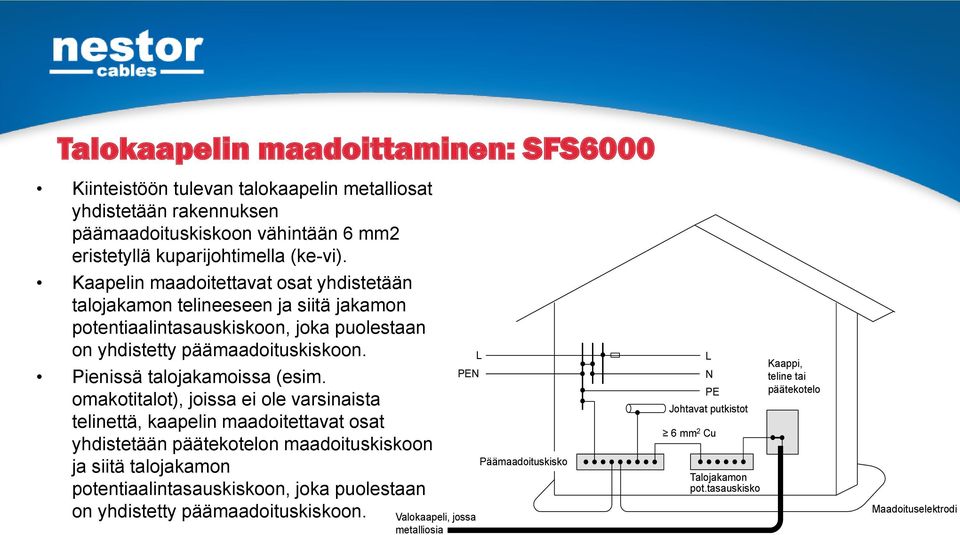

4 Talokaapelin maadoittaminen: SFS6000 Kiinteistöön tulevan talokaapelin metalliosat yhdistetään rakennuksen päämaadoituskiskoon vähintään 6 mm2 eristetyllä kuparijohtimella (ke-vi). Kaapelin maadoitettavat osat yhdistetään talojakamon telineeseen ja siitä jakamon potentiaalintasauskiskoon, joka puolestaan on yhdistetty päämaadoituskiskoon. Pienissä talojakamoissa (esim. omakotitalot), joissa ei ole varsinaista telinettä, kaapelin maadoitettavat osat yhdistetään päätekotelon maadoituskiskoon ja siitä talojakamon potentiaalintasauskiskoon, joka puolestaan on yhdistetty päämaadoituskiskoon. Valokaapeli, jossa metalliosia Päämaadoituskisko N PE Johtavat putkistot 6 mm 2 Cu Talojakamon pot.tasauskisko Kaappi, teline tai päätekotelo Maadoituselektrodi

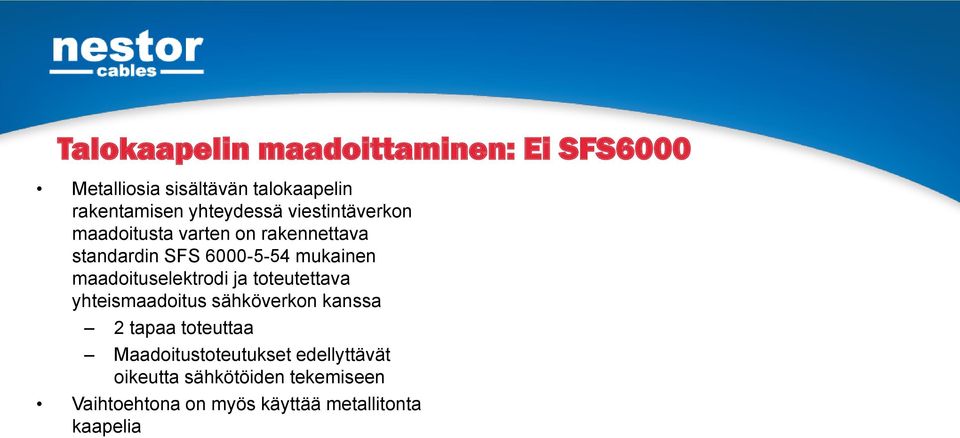

5 Talokaapelin maadoittaminen: Ei SFS6000 Metalliosia sisältävän talokaapelin rakentamisen yhteydessä viestintäverkon maadoitusta varten on rakennettava standardin SFS mukainen maadoituselektrodi ja toteutettava yhteismaadoitus sähköverkon kanssa 2 tapaa toteuttaa Maadoitustoteutukset edellyttävät oikeutta sähkötöiden tekemiseen Vaihtoehtona on myös käyttää metallitonta kaapelia

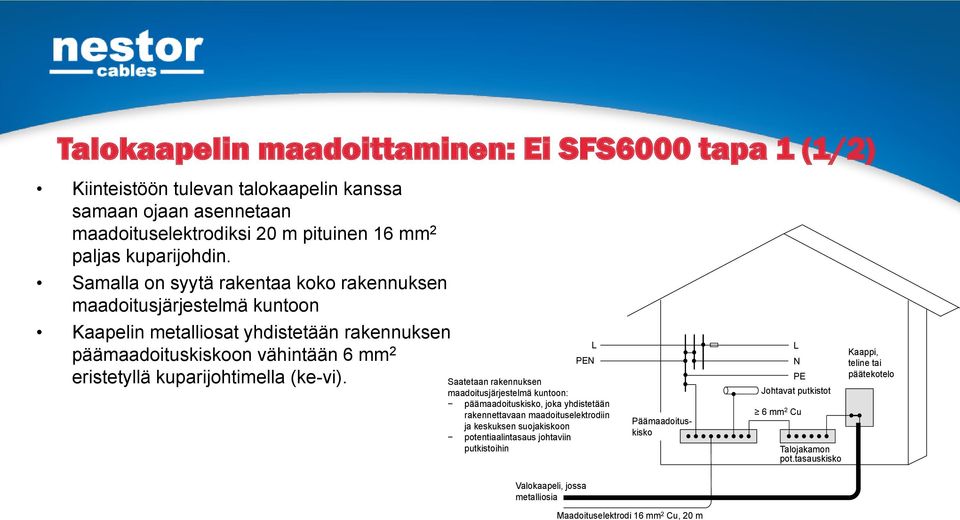

6 Talokaapelin maadoittaminen: Ei SFS6000 tapa 1 (1/2) Kiinteistöön tulevan talokaapelin kanssa samaan ojaan asennetaan maadoituselektrodiksi 20 m pituinen 16 mm 2 paljas kuparijohdin. Samalla on syytä rakentaa koko rakennuksen maadoitusjärjestelmä kuntoon Kaapelin metalliosat yhdistetään rakennuksen päämaadoituskiskoon vähintään 6 mm 2 eristetyllä kuparijohtimella (ke-vi). Saatetaan rakennuksen maadoitusjärjestelmä kuntoon: päämaadoituskisko, joka yhdistetään rakennettavaan maadoituselektrodiin ja keskuksen suojakiskoon potentiaalintasaus johtaviin putkistoihin Päämaadoituskisko N PE Johtavat putkistot 6 mm 2 Cu Talojakamon pot.tasauskisko Kaappi, teline tai päätekotelo Valokaapeli, jossa metalliosia Maadoituselektrodi 16 mm 2 Cu, 20 m

7 Talokaapelin maadoittaminen: Ei SFS6000 tapa 1 (2/2) Kaapelin maadoitettavat osat yhdistetään talojakamon telineeseen ja siitä jakamon potentiaalintasauskiskoon, joka puolestaan on yhdistetty päämaadoituskiskoon. Pienissä talojakamoissa (esim. omakotitalot), joissa ei ole varsinaista telinettä, kaapelin maadoitettavat osat yhdistetään päätekotelon maadoituskiskoon ja siitä talojakamon potentiaalintasauskiskoon, joka puolestaan on yhdistetty päämaadoituskiskoon. Saatetaan rakennuksen maadoitusjärjestelmä kuntoon: päämaadoituskisko, joka yhdistetään rakennettavaan maadoituselektrodiin ja keskuksen suojakiskoon potentiaalintasaus johtaviin putkistoihin Päämaadoituskisko N PE Johtavat putkistot 6 mm 2 Cu Talojakamon pot.tasauskisko Kaappi, teline tai päätekotelo Valokaapeli, jossa metalliosia Maadoituselektrodi 16 mm 2 Cu, 20 m

8 Talokaapelin maadoittaminen: Ei SFS6000 tapa 2 Kiinteistöön tulevan valokaapelin (talokaapeli) metalliosat yhdistetään päätekotelon maadoituskiskoon. Valokaapelin kanssa samaan ojaan asennetaan maadoituselektrodiksi 20 m pituinen 16 mm 2 paljas kuparijohdin, joka yhdistetään rakennusta syöttävän pienjännitekaapelin (esim. AMKA) johtimeen. Valokaapelin päätekotelon maadoituskisko yhdistetään tähän elektrodiin vähintään 6 mm2 eristetyllä kuparijohtimella (ke-vi). -johtimen maadoitus enintään 200 m päässä 6 mm 2 Cu Päätekotelo Valokaapeli, jossa metalliosia Maadoituselektrodi 16 mm 2 Cu, 20 m

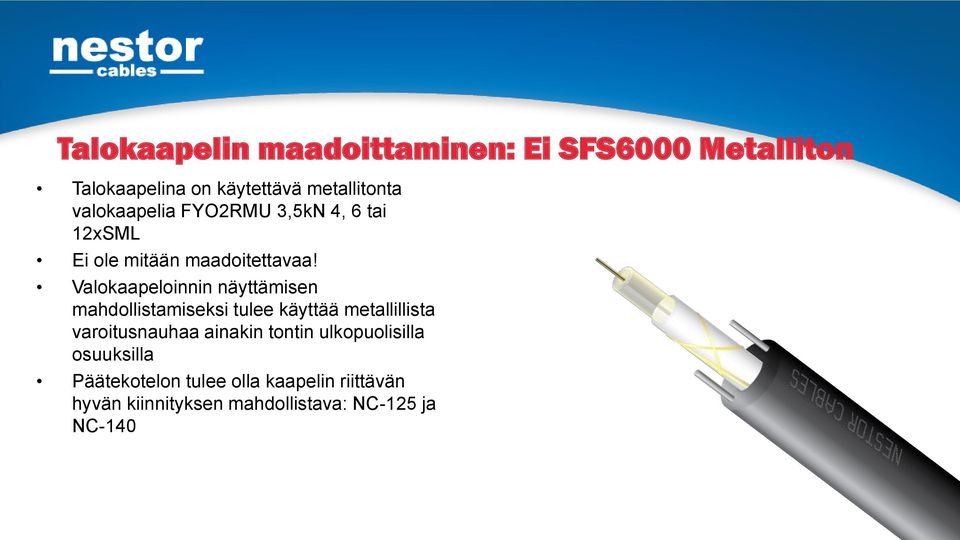

9 Talokaapelin maadoittaminen: Ei SFS6000 Metalliton Talokaapelina on käytettävä metallitonta valokaapelia FYO2RMU 3,5kN 4, 6 tai 12xSM Ei ole mitään maadoitettavaa! Valokaapeloinnin näyttämisen mahdollistamiseksi tulee käyttää metallillista varoitusnauhaa ainakin tontin ulkopuolisilla osuuksilla Päätekotelon tulee olla kaapelin riittävän hyvän kiinnityksen mahdollistava: NC-125 ja NC-140
