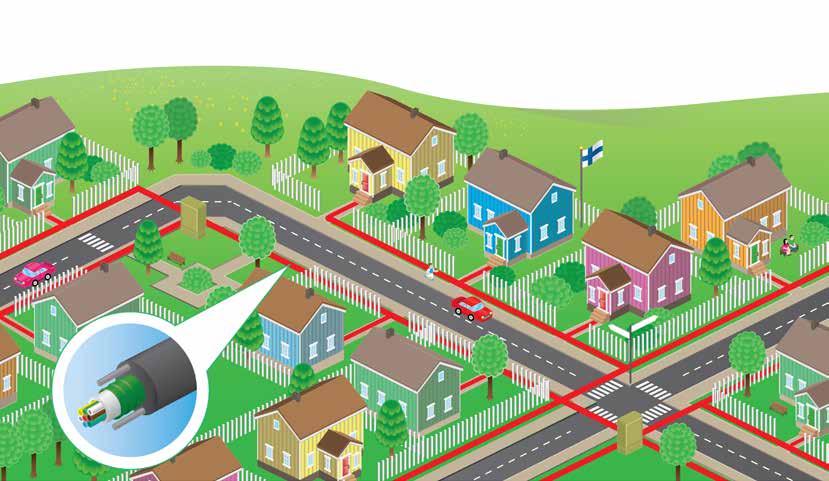

1 Opas Kuitu kotiin -verkkojen rakentajille 1

2 Opas Kuitu kotiin -verkkojen rakentajille Tuotteiden valintaa helpottaaksemme olemme kokemukseemme pohjautuen kehittäneet tuotekonsepteja, jotka sisältävät tietyn projektin vaatimat tuotteet. Konsepti toimii pohjana ratkaisun suunnittelulle, ja jokainen ratkaisu räätälöidään asiantuntemuksella vastaamaan kunkin asiakkaan tarpeita. Tässä esitteessä esitellään Nestor Cablesin tuotekonsepti Kuitu kotiin -rakentamiseen. Puh

3 Nestor Cablesin Kuitu kotiin -verkkojen rakentajien tarpeisiin soveltuva tuotekonsepti sisältää kaikki tarvittavat kaapeliverkon materiaalit lukuun ottamatta kaapeliputkia ja -kaivoja sekä muita kaapeleiden suojausmateriaaleja. Kuitu kotiin -verkkojen rakentaminen poikkeaa runkoverkkojen valokaapelireittien rakentamisesta suurten kuitumäärien ja monien haaroitusten vuoksi. Niiden tilaajamäärät saattavat kasvaa nopeasti muutamasta kymmenestä jopa tuhansiin, joten on tärkeää suunnitella verkkojen rakentamis- ja materiaaliratkaisut niin, että verkkoja voidaan vuosien varrella hallitusti ylläpitää ja laajentaa. Tuotekonseptia kehittäessämme olemme lähteneet liikkeelle totutuista runkoverkkojen materiaaleista: kokemusten lisääntyessä olemme kehittäneet juuri Kuitu kotiin -verkkoihin soveltuvia kaapeli- ja tarvikeratkaisuja. Konseptin tuotteilla kaapeloinnit laitetilasta kiinteistöihin voidaan toteuttaa erilaissa taajamissa, esimerkiksi kuntakeskuksissa ja pientaloalueilla, sekä maaseutujen haja-asutusalueilla. Tarkoituksemme on tarjota teknisesti toimivia, pitkäikäisiä ja kustannustehokkaita ratkaisuja. Tämän ratkaisun lisäksi valikoimassamme on konseptit toimitiloihin, kerrostaloihin, tukiasemamastoihin, sähköasemien ja muuntamoiden väliseen tiedonsiirtoon, tuulivoimapuistoihin, vesihuoltohankkeisiin, vesistöjen valokaapelointiin, datakeskuksiin ja siirrettäviin valokaapeliyksiköihin. Sisällysluettelo Opas Kuitu kotiin -verkkojen rakentajille 2 Taajamien kaapelointi kanava- ja maakaapeleilla 4 Taajamien kaapelointi mikrokanavatekniikalla 5 Valokaapelointikonsepti kyläverkkoihin 7 Jatkoskotelot ja -kaapit 8 Kaapeleiden päättämis- ja kytkentätarvikkeet laitetiloihin 10 Valokaapeleiden kytkentäratkaisut taajamien laitetiloissa 11 Valokaapeleiden kytkentäratkaisut kyläverkkojen laitetiloissa 14 Kiinteistöjen päättämisratkaisut 16 Muut valokaapeleiden päättämistarvikkeet 19 3

4 Taajamien kaapelointi kanava- ja maakaapeleilla Taajamissa kaapelit asennetaan joko suoraan maahan tai kanavaputkiin. Maahan asennettavat valokaapelit asennetaan yleensä kaivamalla teiden ja katujen vierustoille, mutta jonkin verran voidaan käyttää myös muita asennusmenetelmiä kuten aurausta ja jyrsintää. Kun kaapelit asennetaan suoraan maahan, pitää niiden kestää maaperän ja varsinkin kivien aiheuttamaa puristusta sekä asennuksen aikaista vetoa. Kanavaputkiin asennettavat kanava- tai maakaapelit puhalletaan tai vedetään näihin asennuksiin soveltuvilla laitteilla. Mikäli kaapelit vedetään putkiin, tulee niiden kestää asennuksen aikaiset vetovoimat. Taajamien jatkos-. päättämis- ja kytkentätarvikkeet on esitelty omissa osioissaan. Talokaapelit: Maakaapeli FYO2PMU Mini 4/6/12 x SML Metalliton maakaapeli FYO2RMU 3,5 kn 4/6/12 x SML Maakaapeli FYOVD2PMU 12/24 x SML Metalliton sisä-/ulkokaapeli FZOMSU-SD 12/24 x SML Runkokaapelit (syöttö- ja jakokaapelit): Maakaapeli FZVD2PMU Flex 24/48/96/192/288/384/ 432 x SML Maakaapeli FZOMVDMU-SD 24/48/96/192 x SML Maakaapeli FZOVDMU-SD 288/384/432 x SML Kanavakaapeli FZOHBMU-SD 24/48/96/192/288/ 384/432 x SML Metalliton kanavakaapeli FZOMU-SD 24/48/96/192 x SML FYOVD2PMU FZVD2PMU Flex 4 FYO2RMU 3,5 kn FZOHBMU-SD

5 Taajamien kaapelointi mikrokanavatekniikalla Nestor Cablesin konsepti taajamien valokaapelointeihin mikrokanavatekniikalla kattaa kaikki kaapeliverkon materiaalit. Konseptin tuotteilla kaapeloinnit laitetilasta kiinteistöihin voidaan toteuttaa erilaissa taajamissa kuntakeskuksista pientaloalueille. Mikrokanavakaapelit ovat huomattavasti normaalikaapeleita pienempiä, sillä niiden suojaus perustuu mikroputkien antamaan suojaukseen. Kaapeleiden pientä kokoa voidaan hyödyntää esimerkiksi asentamalla kaapeleita taajamien ahtaisiin kaapelikanaviin. Mikrokanavatekniikkaan perustuva ratkaisu koostuu mikrokanavakaapeleista, mikrokanavaputkista ja asennustarvikkeista. Mikrokanavaputket asennetaan joko suoraan maahan tai olemassa oleviin kanavaputkiin. Kun mikroputket on asennettu, mikrokanavakaapelit voidaan helposti puhaltaa mikroputkiin joko verkkoa rakennettaessa tai silloin kun niille on tarvetta. Mikroputkisto antaa myös mahdollisuuden optimoida kaapelit ja niiden kuitumäärät esimerkiksi liittymämäärien kasvaessa. FZORMU-SD 96 kuitua Ulkohalkaisija 10,7 mm FZOMU-SD Micro 96 kuitua Ulkohalkaisija 6,5 mm Mikrokanavakaapeleita: yllä FYORMU, alla FZOMU-SD Nestor Cablesin mikrokanavakaapeleita ovat: FYORMU Micro 4/6/12 x SML FYORMU Micro 2,5 mm 4/6/12 x SML FZOMU-SD Micro 24/48/72/96/144/288 x SML FZOMU-SD Flex Micro 24/48/72/96/144 x SML 5

6 Mikrokanavaputket Nestor Cablesin NesDuct-mikrokanavaputkia on laaja valikoima suoraan maahan asennettavia yksittäisiä mikroputkia sekä usean mikroputken nippuja. NesDuct-mikrokanavaputkia on saatavilla ulko-/ sisähalkaisijoilla 7/3,5, 12/8, 14/10, 18/12 ja 20/14 mm ja eri väreillä. NesDuct-mikrokanavanippuja on saatavilla 2, 3, 4, 5, 7 ja 12 putken nippuina. Mikrokanavaputkien lisätarvikkeet Mikrokanavaputkien lisätarvikkeita, esimerkiksi liittimiä ja päätytulppia, on saatavissa kaikille mainituille putkiko oille. Jos etsimääsi tuotetta ei ole mainittu tässä esitteessä, voit aina ottaa meihin yhteyttä: info@nestorcables.fi Mikrokanavaputkien suora liitin Mikrokanavaputkien päätytulppa Eri kokoisten mikrokanavaputkien liitin 6 Mikrokanavaputkien painetiivis päätytulppa Halkaistu mikrokanavaputkien päätytulppa

7 Valokaapelointikonsepti kyläverkkoihin Kyläverkkoja rakennetaan joka puolelle Suomea. Olosuhteet vaihtelevat Lapin tunturimaisemista ja Järvi-Suomen veden sekä maan mosaiikista aina Itämeren savisiin ja alaviin rannikoihin. Nestor Cables on toiminut luotettuna kumppanina suurimmassa osassa viime vuosina Suomeen rakentuneista kyläverkoista. Useiden kyläverkkohankkeiden myötä olemme halunneet koota parhaat tuotekokonaisuudet valmiiksi kyläverkkokonseptiksi. Konsepti sisältää kaikki valokaapelit ja valokaapelitarvikkeet kyläverkon toteuttamiseen. Olemme pyrkineet pitämään konseptin mahdollisimman yksinkertaisena, jotta nimikkeiden hallinta rakentamisen aikana ja valmiin verkon huoltaminen pysyisi mahdollisimman helposti hallittavana ja kustannustehokkaana. Nestor Cables tarjoaa kyläverkkojen rakentamiseen valokaapelointikokonaisuuden, joka on testattu vaativissa olosuhteissa joka puolella Suomea, ja joka soveltuu sekä pienien yksittäisten kylien kuidutuksesta kokonaisten maakuntien kattaviin laajakaistaprojekteihin. Kyläverkkojen jatkos-. päättämis- ja kytkentätarvikkeet on esitelty omissa tuoteosioissaan. Valokaapelit Kyläverkkoja rakennettaessa valokaapelit asennetaan yleensä auraamalla teiden vierustoille. Nestor Cables tarjoaa tähän tarkoitukseen soveltuvia suoraan maahan aurattavia valokaapeleita seuraavasti: Talokaapelit: Maakaapeli FYO2PMU Mini 4/6/12 x SML Metalliton maakaapeli FYO2RMU 3,5 kn 4/6/12 x SML Runkokaapelit (syöttö- ja jakokaapelit): Maakaapeli FZVD2PMU Flex 24/48/96/192/288/ 384/432 x SML Maakaapeli FYOVDMU 12/24/48/96 x SML FYO2PMU Mini FZVD2PMU Flex 7

8 Jatkoskotelot ja -kaapit Valokaapeleita voidaan tarpeen mukaan jatkaa joko maanalaisilla jatkoskoteloilla tai maanpäällisillä jatkoskaapeilla. Jatkoskoteloissa jatko on turvassa maan alla ulkoisilta uhilta, mutta lisäys- ja muutostöiden tekeminen ei ole eteenkään talviaikaan kovin kätevää. Jatkoskaapissa lisäys- ja muutostöiden tekeminen on helppoa ja joustavaa sekä niissä voi olla myös liitinpaneeleja ja jaottimia, mutta kaappi on maanpäällisenä rakenteena alttiina ulkoisille vaaratekijöille. Kaikissa jatkamisratkaisuissamme on suunnittelun ydinajatuksena ollut helppojen ja nopeiden asennusten tekeminen sekä koko verkon eliniän kestävät ratkaisut. Jatkoskotelot Nestor Cablesin kehittämät NC-400 sarjan jatkoskotelot ovat vesitiiviitä ja happoteräksisiä ns. huppujatkoksia jotka voi sijoittaa suoraan maahan, kaapelikaivoihin ja jakokaappeihin. Kotelot on kehitetty mahdollisimman yksinkertaisiksi asentaa mutta samalla mahdollisimman luotettaviksi. Koteloita on saatavana pienistä 12 kuidun jatkoksista 288-kuituiseen jatkokseen saakka. Kotelot toimitetaan valmiiksi koottuina jatkospaketteina. Talokaapelijatkos NC-412 Liityntäverkkojen jatkos NC Yleisjatkos NC-400 Haarajatkos TBK8 Omien jatkosten rinnalla Nestor Cables toimittaa myös Tykoflexin TF6-jatkoskoteloita 24 kuidun jatkoksista 96 kuidun jatkoksiin sekä TBK8-jatkoskoteloita 48 kuidun jatkoksista 432-kuituisiin jatkoksiin saakka. Nämä toimitetaan myös valmiiksi koottuina jatkospaketteina.

9 Jatkoskaapit Nestor Cables tarjoaa valmiita kaappiratkaisuja, joissa jakokaapin sisään on asennettu jatkos- tai ristikytkentäkaappi. Tämä helpottaa projektin hallintaa ja kustannuslaskentaa, kun voidaan hankkia valmiita kokonaisuuksia suoraan työmaalle. Työmaalla valmiit kokonaisuudet helpottavat ja nopeuttavat asennustyötä. Jatkoskaappi NC-360 Jatkoskaappi NC-310 Jatkos- ja ristikytkentäkaappi NC-355 Lisätietoja jatkoskoteloista ja -kaapeista sekä muista tuotteistamme löydät nettisivuiltamme! 9

10 Kaapeleiden päättämis- ja kytkentätarvikkeet laitetiloihin Optisten liityntäverkkojen laitetiloissa kuitumäärät voivat olla varsin suuret ja ne yleensä kasvavat aikaa myöten. Siksi valokaapeleiden päättämisissä ja kytkennöissä on hyvä käyttää selkeitä ja modulaarisia tuotteita, joita on helppo lisätä kuitumäärien kasvaessa. Kuitujen kytkennöissä tulee jo alkuvaiheessa huomioida suuret kuitumäärät ja näiden hallinta, jotta uusien liittymien kytkeminen kävisi vaivattomasti ja vikatilanteita tulisi mahdollisimman vähän. Vasemmalla: NC-1000, oikealla: NC-330 Tuotaessa valokaapelit sisään laitetiloihin ne kannattaa vaihtaa erityisesti suurissa ja suurehkoissa eli yleensä taajamien laitetiloissa paloturvallisiin, notkeisiin ja metallittomiin sisä- tai sisä-/ulkokaapeleihin. Tätä tukee myös uusi Viestintäviraston määräys 65 A/2014 M, jonka mukaan ilman palosuojausta kaapelia ei saa tuoda sisätilaan yli 2 metrin pituutta. Nämä sisä- tai sisä-/ulkokaapelit kannattaa yleensä ottaa valmiina häntäkaapeleina, joiden toisissa päissä on optisiin kytkentä- eli ODF-telineisiin tulevat liitinpaneelit. Tällöin valokaapeleiden päättämisessä ei tule yhtään ylimääräistä liitosta. Kaapeleiden jatkokset sijoitetaan ns. sisäjatkoskaappeihin jotka ovat joko vajaan tuhannen kuituliitoksen seinäkaappeja tai usean tuhannen kuituliitoksen lattiakaappeja. Nestor Cablesin sisäjatkoskaapit ovat NC-330 ja NC

11 Valokaapeleiden kytkentäratkaisut taajamien laitetiloissa Taajamien laitetiloissa sisäjatkoskaapeista tulevien häntäkaapeleiden päissä olevat liitinpaneelit on kuitujen suuren määrän vuoksi hyvä sijoittaa omiin kytkentä- eli ODF-telineisiin ja verkon aktiivilaitteet omiin telineisiinsä. Näin valokaapeleiden päättämiset saadaan hyvin hallittua liityntäverkkoa rakennettaessa sekä myöhemmin tuotaessa laitetilaan uusia kaapeleita. ODF-telineissä on huomioitu suurten kytkentäkaapelimäärien hallinta toisin kuin normaaleissa 19 :n laitekaapeissa. Mahdolliset jaottimet on kytkentäkaapeleiden hallinnan vuoksi yleensä suositeltavampaa sijoittaa ODF-telineisiin kuin aktiivilaitteiden yhteyteen laitekaappeihin. ODF-telineratkaisuksi Nestor Cablesilla on tarjolla modulaariset ja asentajaystävälliset NC-1000 ja NC kytkentätelineet sekä 48- ja 96-kuituiset liitinpaneelit. ODF-telineissä on pariovet edessä, kiinteät sivuseinät ja takaseinä sekä säätöjalat. Häntäkaapelit voivat tulla telineisiin sekä ylhäältä että alhaalta, ja kaikki asennukset tehdään telineiden etupuolelta, jolloin telineet voi sijoittaa seinää vasten tai selät vastakkain. Liitinpaneeleiden häntäkaapeleiden pituudet ovat vakiona 5, 15, 25 ja 50 m tai asiakaspituutena 120 metriin saakka. Liitinpaneelien liitinvaihtoehdot ovat SC/UPC, SC/APC, LC/UPC ja LC/APC. ODF-teline NC-1000, v.2 ODF-telineen NC-1000, v.2 kokoonpanoon kuuluvat kiinnityskiskot NC liitinpaneeleille, ohjainsilmukat tuleville häntäkaapeleille ja kytkentäkaapeleiden ohjaimet. Kun telineet ovat rinnakkain, kytkentäkaapelit voidaan vetää suoraan telineestä toiseen. Telineen mitat ovat 600 X 300 x 2200 mm tai 600 X 300 x 2000 mm, ja kapasiteetti telineen korkeudesta ja liitintyypistä riippuen kuidulle. Telineissä käytetään 48- tai 96-kuituisia NC liitinpaneeleja sekä NC-1000-jaotinmoduuleja. Taajamien laitetiloihin hyvin soveltuva ODF-teline NC-1000, v.2 perustuu Suomessa kehitettyyn ODF mekaniikkaan. 11

12 48-kuituinen NC liitinpaneeli 12 ODF-teline NC-2200 ODF-teline NC-2200 perustuu 19 :n mekaniikkaan, ja sen mitat ovat 900 x 300 x 2200 mm. Siinä on tilaa 40 liitinpaneelille eli sen kapasiteetti on jopa 3840 kuitua. Telineissä käytetään 48- tai 96-kuituisia NC-232 -liitinpaneeleja sekä NC jaotinmoduuleja ODF-telineen NC-2200 varustukseen kuuluui 19 :n kiinnityskiskot, ohjainsilmukat tuleville häntäkaapeleille ja kytkentäkaapeleiden ohjaimet kahdessa rivissä. ODF-teline NC-2200 Laitetelineet Laitetelineet ovat yleensä 19 :n kaappeja tai telineitä. Näiden yleisin koko on 600 x 600 x 2000 mm mutta kaapeleiden hallinnan vuoksi on suositeltavampaa käyttää 800 mm leveitä telineitä. Nestor Cablesin laitekaappi on 800 mm leveä NC kytkentäkaappi, jota on saatavana sekä 600 että 800 mm:n syvyisenä. Kytkentäkaapissa on vakiona ritiläovet edessä ja takana, sivulevyt sekä katto, mutta kaapin saa myös ilman mainittuja osia kytkentätelineenä sekä asiakaskohtaisena versiona. Kytkentäkaappi NC-2000 NC kaapin vakiovarustus: Ritiläovet edessä ja takana Sivuseinät Katto kaapeliläpivienneillä Säätöjalat 19 :n kiskot edessä ja takana Kytkentäkaapeleiden ohjaimet kaapin vasemmalla sivulla Dokumenttitasku toisessa ovessa Pistorasiarpaneeli 7 schukolla verkon aktiivilaitteille

13 Optiset kytkentäkaapelit taajamien laitetiloissa Nestor Cablesin valikoimassa on laitetiloihin niin yksikuituiset kuin 12- tai 24-kuituiset kytkentäkaapelit eri liitintyypeillä. Yksikuituisten FMS-kytkentäkaapeleiden vakiopituudet ovat 2, 3, 5 ja 10 m, mutta kaapeleita toimitetaan myös asiakaspituuksina 50 metriin saakka. 12- ja 24-kuituisten kytkentäkaapeleiden tyyppi on FRMS ja nämä kaapelit toimitetaan aina asiakaspituuksina. Kytkentäkaapeleita Kytkentäkaapeleiden suojaus telineiden väleillä Mikäli telineiden välillä käytetään monikuituisia kytkentäkaapeleita, ne voidaan sijoittaa tavallisille kaapelihyllyille yhdessä muiden kaapeleiden kanssa. Mikäli taas käytetään yksikuituisia FMS-kytkentäkaapeleita, tulee ne sijoittaa omille hyllyilleen sillä tavallisilla kaapelihyllyillä muiden kaapeleiden seassa niihin tulee helposti puristumia ja sitä myöten ylimääräistä vaimennusta. Nestor Cables on kehittänyt kytkentäkaapeleiden suojaamiseen NesCon-kuituhyllyjärjestelmän joka sisältää 1200 mm pitkät ja 150 mm leveät alumiiniset perushyllyt ja vastaavat hyllyt suorilla ja sivualastuloilla sekä täyden valikoiman erilaisia haaroitus-, liitos- ja tukikappaleita joiden avulla niin pienen kun suuren laitetilan kytkentäkaapelit saadaan suojattua telineiden väleillä. 13

14 Valokaapeleiden kytkentäratkaisut kyläverkkojen laitetiloissa Kyläverkkojen laitetiloissa kuitumäärät voivat vaihdella pienistä määristä jopa yli tuhanteen kuituun. Kuitujen hallinta on tärkeää, jotta uusien liittymien kytkeminen kävisi vaivattomasti ja vikatilanteita tulisi mahdollisimman vähän. 19 mekaniikkaan perustuva NC kytkentäkaappi toimii kyläverkkojen laitetilojen perusratkaisuna. Kaappiin on mahdollista sijoittaa niin valokaapelipäätteet kuin verkon aktiivilaitteet, jolloin tilankäyttö saadaan tehokkaaksi, mikä varsinkin vuokratiloissa on tärkeää. NC kytkentäkaapin rakenteessa on huomioitu valokaapeleiden päättämisen ja kytkentäkaapeleiden hallinnan vaatimat ratkaisut sekä aktiivilaitteiden aiheuttama lämpökuormitus. Kaapit ovat valmiiksi varusteltuja sisältäen esimerkiksi kytkentäkaapeleiden ohjaimet sekä kiinnitys- ja maadoituslevyn tuleville kaapeleille. Valokaapelit päätetään kytkentäkaapissa NC-210 tai NC-232 -päätepaneeleihin. Näiden korkeus on 1 U (44 mm) ja ne voidaan asentaa suoraan päällekkäin, jolloin kytkentäkaappiin saadaan sijoitettua jopa 40 päätepaneelia. NC-210 -koteloon voidaan päättää 96 kuitua ja NC-232 -koteloon 48 kuitua. Esikalustettuna häntäkaapelipakettina ja LC-liittimin varustettuna NC-232 -kotelon kuitumäärä voi olla 96 kpl. Päätepaneelit toimitetaan peruskokoonpanoina tai esikalustettuina häntäkuitu- tai häntäkaapelipaketteina. Kytkentäkaapeleiden suojelemiseksi paneeleiden edessä on kytkentäkaapeleiden ohjaimet sekä pikakiinnitteinen törmäyssuoja/merkintälevy. Yllä: NC-210, alla: NC

15 Jatkoslevyteline NC-2000 varustettuna NC-48S jatkoslevyillä 96-kuituinen NC-232 LC/APC -häntäkaapelipaketti Valokaapeleiden päättämisessä kaapeleiden kuituputket voidaan tuoda joko suoraan päätepaneeleille tai etujatkoskoteloina toimivien jatkoslevytelineiden jatkoslevyihin. Jos kuituliitokset sijoitetaan mainitulla tavalla kytkentäkaapin etujatkoskoteloihin, niin kaapeleiden päättämistyössä ei tarvitse käsitellä lainkaan kuituliittimiä, kun tulevien kaapeleiden kuidut jatketaan yksinkertaisesti päätepaneeleilta tulevien häntäkaapeleiden kuituihin. Mikäli ulkokaapeleita on vaikea tuoda kytkentäkaapille saakka tai kaapelivedot olisivat laitetilan sisällä paloturvallisuuden vuoksi liian pitkät, sijoitetaan jatkokset erillisiin jatkoskaappeihin. Tällöin kytkentäkaapissa käytetään NC-232 -häntäkaapelipaketteja, joiden vapaat päät vedetään sisäjatkoskaapissa oleville jatkoslevyille. Kaapeleiden vakiopituudet ovat näihin tapauksiin 15, 25 ja 50 m mutta paneelit voidaan toimittaa myös asiakaspituisilla häntäkaapeleilla 120 metriin saakka. 15

16 Kiinteistöjen päättämisratkaisut Taajamissa on erityyppisiä kiinteistöjä ja sen vuoksi valokaapeleiden päättämisratkaisut tehdään kiinteistön tyypin mukaisesti. Erot eri ratkaisuissa ovat talokaapeleiden ja näiden päätettävien kuitujen määrissä sekä valokaapelipäätteiden sijoituksessa ja sitä myöten päätteiden tyypeissä. Taajamien kiinteistöt voidaan jakaa yritysten ja kuntien kiinteistöihin, usean yrityksen muodostamiin liikekeskuksiin, taloyhtiöihin ja omakotitaloihin. Yritysten ja kuntien kiinteistöt sekä liikekeskukset Valokaapeli tuodaan kiinteistön teletilassa olevaan 19 :n telineeseen tai -kaappiin (esimerkiksi kytkentäkaappi NC-2000), jossa se päätetään päätepaneeliin (esimerkiksi päätepaneeli NC-232). Mikäli kaapelia joudutaan vetämään useita metrejä kiinteistön sisällä, tulee se muuttaa niin asennusteknillisesti kuin uuden sisäverkkomääräyksenkin vuoksi notkeaan, metallittomaan ja paloturvalliseen sisätai sisä-/ulkokaapeliin. Yleiskäyttöinen päätepaneeli NC-232 on tarkoitettu enintään 48 kuidun päättämiseen. Paneelissa on pikakiinnitteinen numeroitu adapterilevy SC-, SC-D tai LC-D -liitinadaptereille. Toimitetaan peruskokoonpanona tai 12, 24 tai 48 kuidun valmispäätteenä sisältäen liitinadapterit, värikoodatut häntäkuitusarjat ja kuitujatkossuojat Päätepaneeli NC

17 Taloyhtiöt Valokaapeli tuodaan taloyhtiön sähkö- tai teletilassa olevaan talojakamoon, joka voi olla yksinkertainen 19 :n seinä- tai lattiateline tai suojattu 19 :n kytkentäkaappi. Talojakamossa kaapeli päätetään päätepaneeliin. Mikäli kaapelia joudutaan vetämään useita metrejä kiinteistön sisällä, tulee se muuttaa niin asennusteknillisesti kuin uuden sisäverkkomääräyksen vuoksi notkeaan, metallittomaan ja paloturvalliseen sisä- tai sisä-/ulkokaapeliin. Nestor Cables on kehittänyt pieniin kytkentäkohteisiin kuten taloyhtiöihin soveltuvan NC avotelineen. Peruskokoonpanoon kuuluu 19 :n kiinnityskiskot, ylätuki kytkentäkaapeleiden ylivientihyllyllä, seinäkiinnitysraudat ja säädettävät jalat. Lisävarusteena saatavilla myös kiinnitys. ja maadoituslevy NC-2000, ohjuripaneeli 1U NC-2000, kaapeliohjain NC-2000, kytkentäkaapeleiden ohjurisilmukka NC-2000 ja pistorasiaryhmä 8 schukolla. Avotelineessä NC-2000 on 19 :n rakenne ja se on korkeudeltaan 1600 mm. Väri on RAL9005 (musta). Päätepaneeli NC-240 on kehitetty yksinkertaiseksi ja edulliseksi taloyhtiöpäätteeksi. Paneeli soveltuu enintään 12-kuituisen talokaapelin päättämiseen. Sen korkeus on 1 U, ja se sisältää tilan muutaman kytkentäkaapelin varastoimiseen. Päätepaneeli NC

18 18 Omakotitalot Uusissa ja uudehkoissa taloissa päättäminen sisälle toteutetaan käyttäen päätekoteloa NC-125. Talokaapeli tuodaan suoraan talon seinän läpi talojakamossa olevalle kotelolle. Kotelon ominaisuuksia: Tilaa 4 kuidun päättämiseen Kaapelin voi tuoda koteloon joko alareunasta tai suoraan pohjan läpi jolloin kaapelia ei tule näkyviin Mahdollisuus maadoitukseen 4 SC- tai LC-D -adapteripaikkaa kotelon alareunassa Mitat 100 x 100 x 40 mm Saatavana myös häntäkuitupakettina, jossa on valmiiksi asennettu liitinadapterit ja häntäkuidut Päätekotelo NC-125 Ulkopäätekotelon NC-140 ja valmiiksi päätetty sisä-ulkokaapeli Vanhemmissa kohteissa päättäminen ulos toteutetaan ulkopäätekotelonnc-140 ja valmiiksi päätetyn sisä-/ ulkokaapelin avulla. Ratkaisun ominaisuuksia: Ulkokotelo on tiiveydeltään IP 54 ja mitoiltaan 125 x 175 x 75 mm Talon sisälle viedään 2-kuituinen pieni, notkea ja säänkestävä FTRMSU-erikoiskaapeli joka on valmiiksi päätetty pieneen NC-105 -kytkentärasiaan FTRMSU-erikoiskaapeli voidaan tuoda ulkokoteloon joko alareunasta tai pohjasta jolloin kaapelia ei tule näkyviin lainkaan Kytkentärasiassa on UPC- tai APC-hiotut LC- tai SC-liittimet Talon sisälle ei tule lainkaan hitsauksia

19 Muut valokaapeleiden päättämistarvikkeet Valokaapeleiden päättämisessä tarvitaan koteloiden lisäksi häntäkuitujat, liitinadaptereita ja optisia kytkentäkaapeleita. Häntäkuidut ja häntäkuitusarjat Häntäkuituja on saatavana SC- ja LC-liittimillä sekä yksittäisinä kuituina että värikoodattuina 6 ja 12 kuidun häntäkuitusarjoina. Häntäkuitujen pituus on 2 m. Häntäkuituja ja häntäkuitusarjoja on saatavilla SC- ja LC-liittimilä niin UPC- kuin APC-hionnalla. Liitinadapterit Liitinadaptereiden tyypit ovat SC-simplex, SC-duplex, LC-duplex ja LC-quad. Liitinadaptereita on saatavilla niin UPC- kuin APC-versioina. Näiden väri on UPC-versioina sininen ja APC-versioina vihreä. Liitinadaptereissa on keraamiset holkit. SC/APC-liittimellä varustettu häntäkuitu Optiset kytkentäkaapelit Valokaapelipäätteiden kytkemiseen verkon aktiivilaitteisiin sekä erilaisiin verkon ylikytkentöihin Nestor Cables tarjoaa kytkentäkaapeleita yksi- (simplex) ja kaksikuituisina (duplex) versioina SCja LC-liittimillä varustettuina. Kaapeleiden vakiopituus on 2 m, mutta niitä on saatavana myös muilla pituuksilla. Kytkentäkaapeleita on saatavilla niin UPC- kuin APC-liitinversioina. SC/APC-liitinadaptereita 19

20 Oulussa vuonna 2008 toimintansa aloittanut Nestor Cables Oy on osa vahvaa ja korkealaatuista suomalaista kaapelinvalmistusperinnettä. Nestor Cables Oy kehittää, valmistaa ja myy optisia ja kuparijohtimisia tietoliikenne- ja teollisuuskaapeleita sekä valokaapelitarvikkeita. Toimitamme myös erikoisratkaisuja erilaisten asiakastarpeiden mukaan. Löydät tarkemmat tuotetiedot, Nestorin kuulumisia ja uutiset esimerkiksi uutuustuotteista nettisivuiltamme. Tehdas: Vierailuosoite: Mittarikuja 5, Oulu, Suomi Postiosoite: PL 276, Oulu, Suomi Puh Fax Toimisto: Vierailu- ja postiosoite: Äyritie 12 C, FI Vantaa, Suomi Puh Fax
