1 ESD- seminaari Viranomaisvaatimukset ja standardit räjähdysvaarallisten tilojen maadoituksille 1

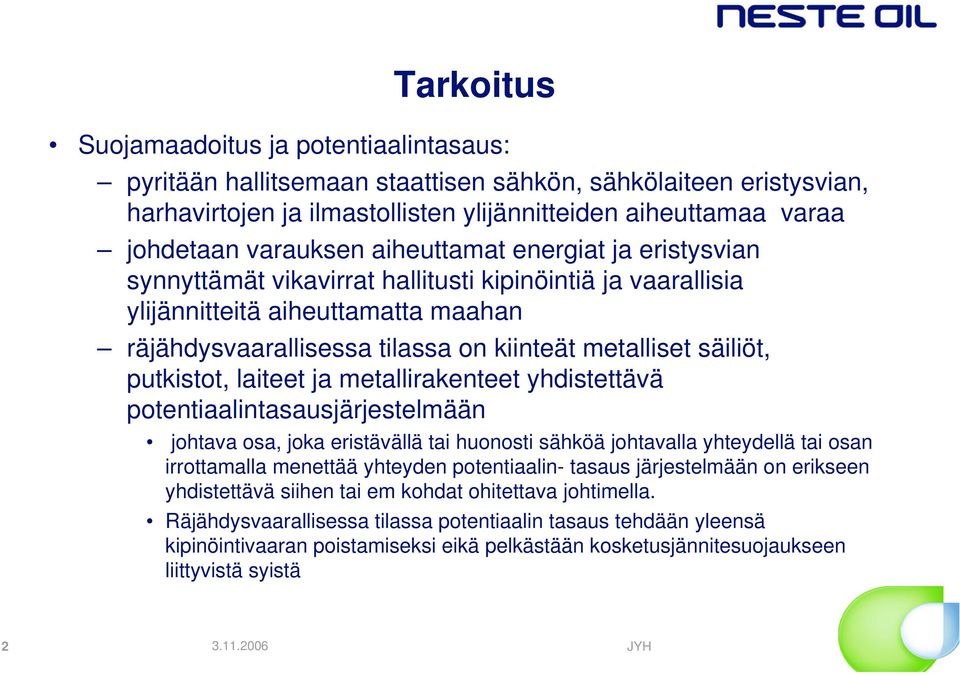

2 Tarkoitus Suojamaadoitus ja potentiaalintasaus: pyritään hallitsemaan staattisen sähkön, sähkölaiteen eristysvian, harhavirtojen ja ilmastollisten ylijännitteiden aiheuttamaa varaa johdetaan varauksen aiheuttamat energiat ja eristysvian synnyttämät vikavirrat hallitusti kipinöintiä ja vaarallisia ylijännitteitä aiheuttamatta maahan räjähdysvaarallisessa tilassa on kiinteät metalliset säiliöt, putkistot, laiteet ja metallirakenteet yhdistettävä potentiaalintasausjärjestelmään johtava osa, joka eristävällä tai huonosti sähköä johtavalla yhteydellä tai osan irrottamalla menettää yhteyden potentiaalintasaus järjestelmään on erikseen yhdistettävä siihen tai em kohdat ohitettava johtimella. Räjähdysvaarallisessa tilassa potentiaalin tasaus tehdään yleensä kipinöintivaaran poistamiseksi eikä pelkästään kosketusjännitesuojaukseen liittyvistä syistä 2

säiliöt, putkistot, laiteet ja metallirakenteet yhdistettävä potentiaalintasausjärjestelmään johtava osa, joka eristävällä tai huonosti sähköä johtavalla yhteydellä tai osan irrottamalla menettää

3 Lainsäädännöllinen tausta Sähköturvallisuuslain /410 5 Sähkölaitteet ja laitteistot on suunniteltava, rakennettava, valmistettava ja korjattava niin sekä niitä on huollettava ja käytettävä niin,että: 1) niistä ei aiheudu kenenkään hengelle, terveydelle tai omaisuudelle vaaraa; 3

valmistettava ja korjattava niin sekä niitä on huollettava ja

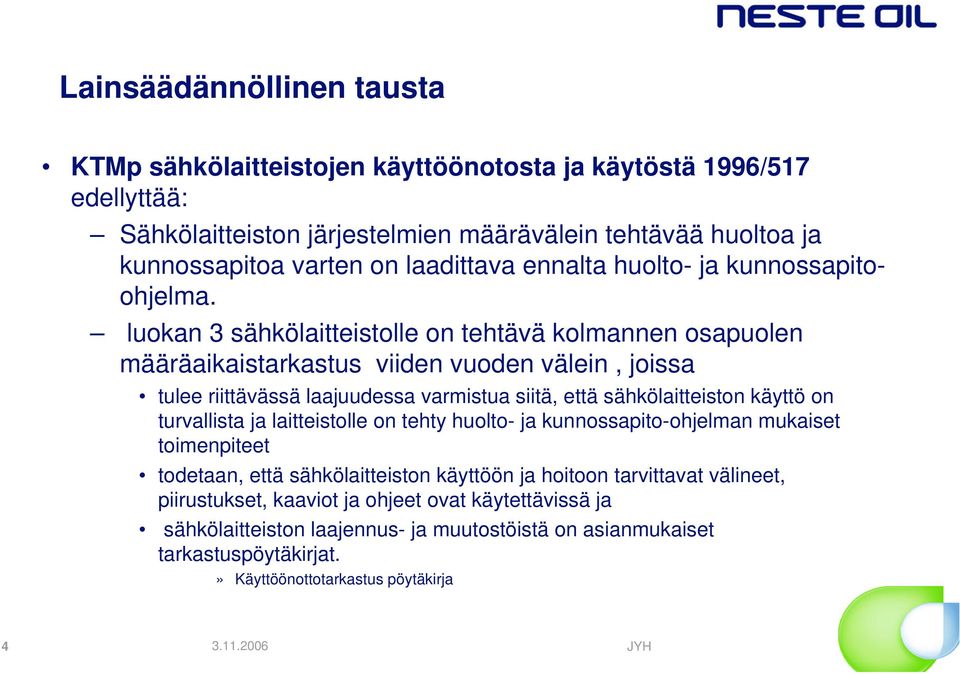

4 Lainsäädännöllinen tausta KTMp sähkölaitteistojen käyttöönotosta ja käytöstä 1996/517 edellyttää: Sähkölaitteiston järjestelmien määrävälein tehtävää huoltoa ja kunnossapitoa varten on laadittava ennalta huolto- ja kunnossapitoohjelma. luokan 3 sähkölaitteistolle on tehtävä kolmannen osapuolen määräaikaistarkastus viiden vuoden välein, joissa tulee riittävässä laajuudessa varmistua siitä, että sähkölaitteiston käyttö on turvallista ja laitteistolle on tehty huolto- ja kunnossapito-ohjelman mukaiset toimenpiteet todetaan, että sähkölaitteiston käyttöön ja hoitoon tarvittavat välineet, piirustukset, kaaviot ja ohjeet ovat käytettävissä ja sähkölaitteiston laajennus- ja muutostöistä on asianmukaiset tarkastuspöytäkirjat.» Käyttöönottotarkastus pöytäkirja 4

luokan 3 sähkölaitteistolle on tehtävä kolmannen osapuolen määräaikaistarkastus viiden vuoden välein, joissa tulee riittävässä laajuudessa varmistua siitä, että sähkölaitteiston käyttö on

5 Lainsäädännöllinen tausta KTM:n päätös palavista nesteistä 1985/ Maanpäälliset I ja II luokan palavaa nestettä sisältävät säiliöt ja putkistot sekä palavan nesteen valmistuksessa, teknillisessä käytössä ja käsittelyssä käytettävät koneet ja laitteet on yhdistettävä potentiaalintasaukseen ja maadoitettava, jos palavan nesteen virtaamisesta syntyvä staattinen sähkö voi aiheuttaa vaaraa. Potentiaalin tasauksen resistanssi saa olla enintään 10^6 ohmia. Sellaiset palavan nesteen säiliöt, putkistot ja laitteistot, joiden osalta salamanvaara on ilmeinen niiden rakenteen tai sijainnin vuoksi, tulee maadoittaa salamaniskun varalta. Maadoitusvastus saa olla enintään 20 ohmia. 5

virtaamisesta syntyvä staattinen sähkö voi aiheuttaa vaaraa. Potentiaalin tasauksen resistanssi saa olla enintään 10^6 ohmia.

6 Lainsäädännöllinen tausta KTM:n vaarallisten kemikaalien käsittelystä ja varastoinnista jakeluasemalla 1998/ Potentiaalintasaus ja maadoitus Staattisen sähkön aiheuttaman vaaran eliminoimiseksi on jakeluaseman maanpäälliset erittäin helposti ja helposti syttyvää sekä syttyvää polttonestettä sisältävät kiinteät säiliöt, putkistot ja täyttöletkut sekä jakelulaitteet yhdistettävä potentiaalintasaus- ja maadoitusjärjestelmään. Potentiaalintasaus- ja maadoitusvaatimus koskee myös edellä mainittuja palavia nesteitä sisältäviä maanalaisia teräksisiä säiliöitä, joiden ulkopinta on suojattu lujitemuovilla tai muulla eristävällä aineella. Potentiaalintasauksen resistanssi saa olla enintään 10^6 ohmia. Potentiaalintasauksen ja maadoituksen toimivuus tulee tarkastaa riittävän usein. Polttonestesäiliötä täytettäessä on säiliön täyttöputki ja kuljetussäiliö yhdistettävä johtavasti toisiinsa ennen säiliön täytön aloittamista. 6

potentiaalintasaus- ja maadoitusjärjestelmään.

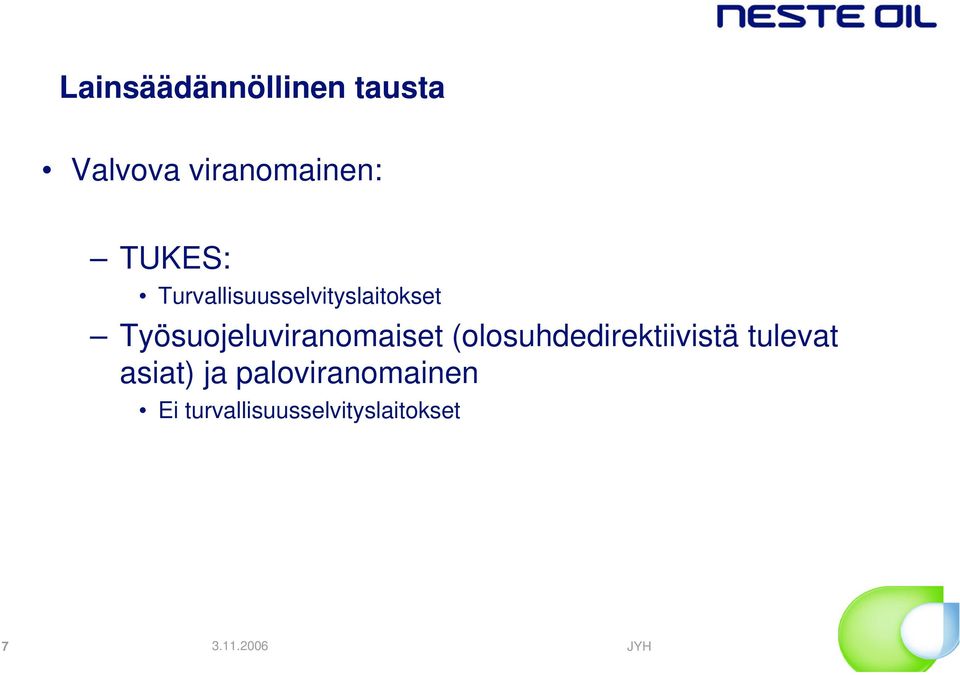

7 Lainsäädännöllinen tausta Valvova viranomainen: TUKES: Turvallisuusselvityslaitokset Työsuojeluviranomaiset (olosuhdedirektiivistä tulevat asiat) ja paloviranomainen Ei turvallisuusselvityslaitokset 7

Työsuojeluviranomaiset (olosuhdedirektiivistä

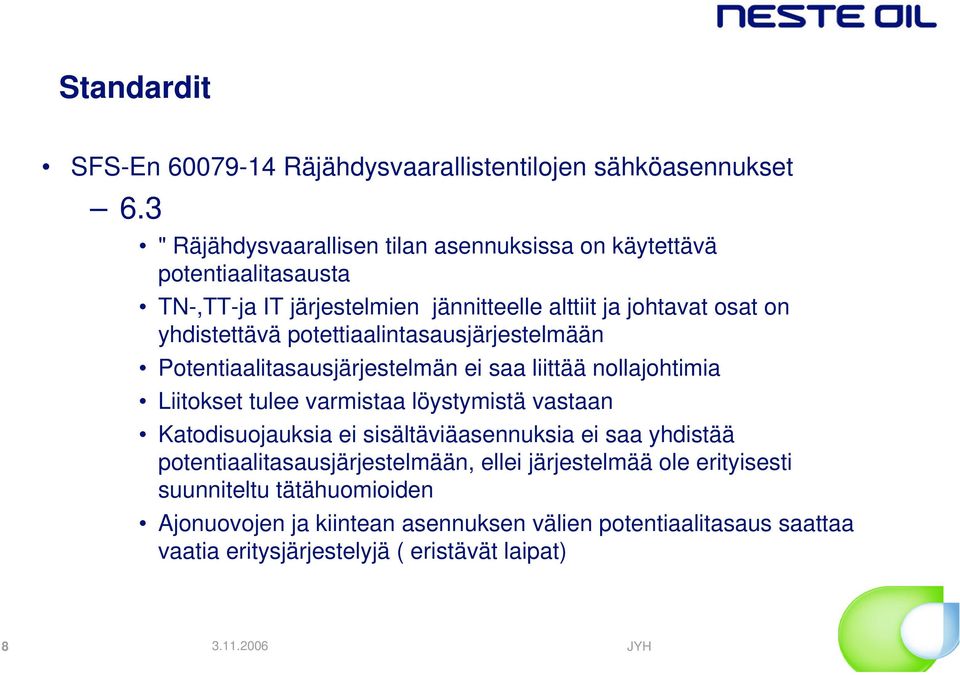

8 Standardit SFS-En Räjähdysvaarallistentilojen sähköasennukset 6.3 " Räjähdysvaarallisen tilan asennuksissa on käytettävä potentiaalitasausta TN-,TT-ja IT järjestelmien jännitteelle alttiit ja johtavat osat on yhdistettävä potettiaalintasausjärjestelmään Potentiaalitasausjärjestelmän ei saa liittää nollajohtimia Liitokset tulee varmistaa löystymistä vastaan Katodisuojauksia ei sisältäviäasennuksia ei saa yhdistää potentiaalitasausjärjestelmään, ellei järjestelmää ole erityisesti suunniteltu tätähuomioiden Ajonuovojen ja kiintean asennuksen välien potentiaalitasaus saattaa vaatia eritysjärjestelyjä ( eristävät laipat) 8

potettiaalintasausjärjestelmään Potentiaalitasausjärjestelmän ei saa liittää nollajohtimia Liitokset tulee varmistaa löystymistä vastaan Katodisuojauksia ei

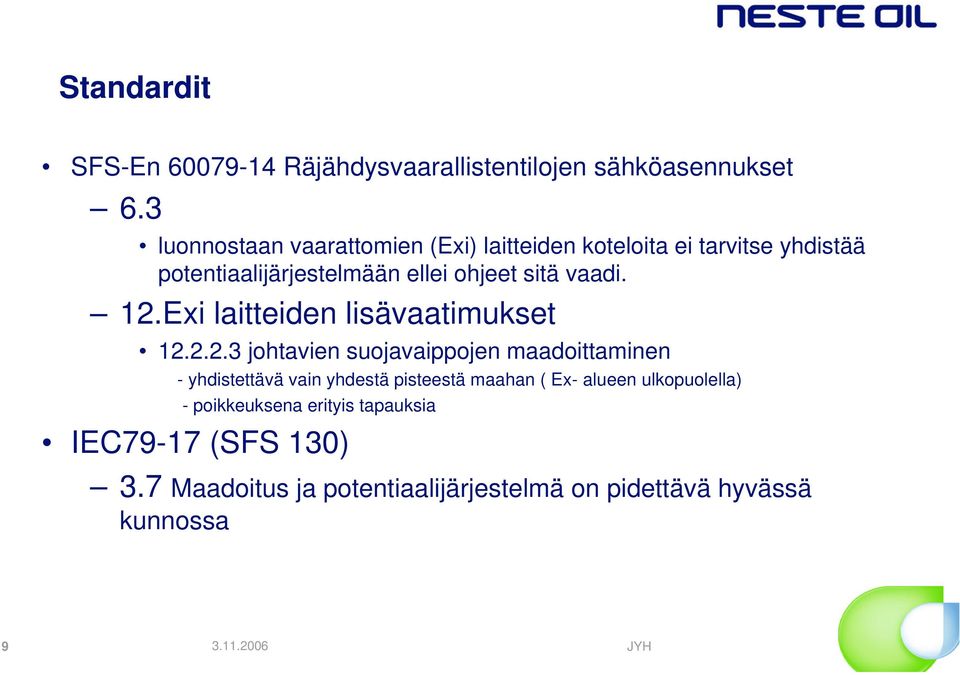

9 Standardit SFS-En Räjähdysvaarallistentilojen sähköasennukset 6.3 luonnostaan vaarattomien (Exi) laitteiden koteloita ei tarvitse yhdistää potentiaalijärjestelmään ellei ohjeet sitä vaadi. 12.Exi laitteiden lisävaatimukset johtavien suojavaippojen maadoittaminen - yhdistettävä vain yhdestä pisteestä maahan ( Ex- alueen ulkopuolella) - poikkeuksena erityis tapauksia IEC79-17 (SFS 130) 3.7 Maadoitus ja potentiaalijärjestelmä on pidettävä hyvässä kunnossa 9

10 10

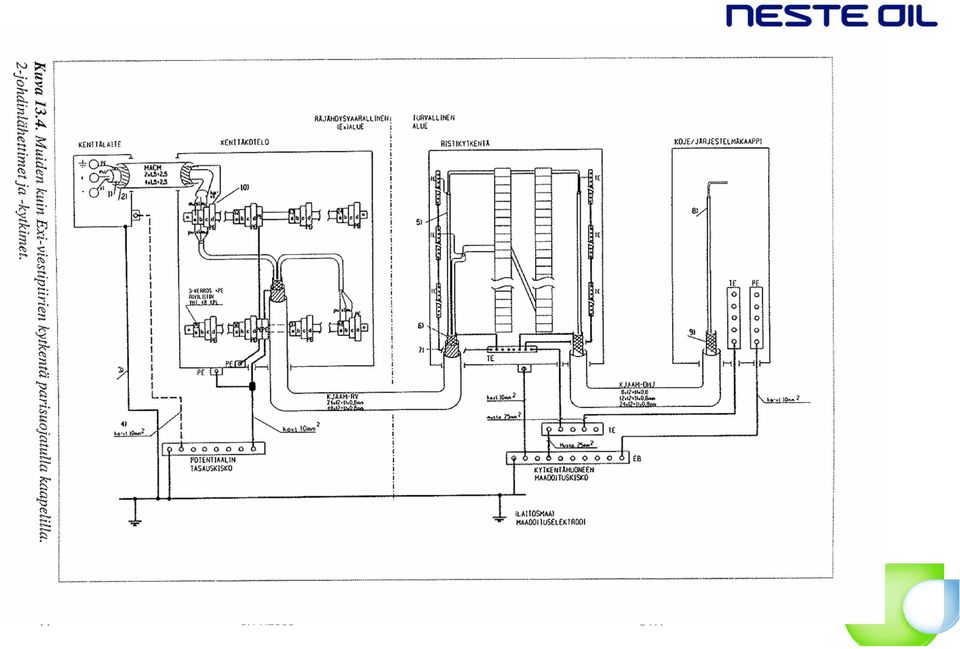

11 Standardit 11

12 12

13 Raportti RO Staattisen sähkön torjunnasta Ex- tiloissa Poimintoja raportista: Staattinen sähkö ja nesteet: Jaottelu: Hyvin johtavien nesteiden johtavuus on yli 1000 ps/m Kohtalaisesti johtavien nesteiden johtavuus on välillä ps/m Huonosti johtavien nesteiden johtavuus on alla 50 ps/m Lukuun ottamatta prosesseja, joissa muodostuu sumua tai pisaroita, vain huonosti johtavat nesteet aiheuttavat vaarallista varautumista. 13

johtavuus on välillä 50-1000 ps/m Huonosti johtavien nesteiden johtavuus on alla 50 ps/m Lukuun ottamatta

14 Raportti RO Staattisen sähkön torjunnasta Ex- tiloissa Yleiset varotoimet varautuvia nesteitä käsiteltäessä: Tärkein varotoimi on kaikkien johtavien osien maadoitus ja potentiaalin tasaus, koska johdekappaleesta varaus purkautuu lähes aina kipinänä, jonka energia on suurempi palavien nesteiden ja höyryjen minimi syttymisenergioita suurempi. Koska huonosti johtavaa nestettä ei voi itsessään maadoittaa on nesteen käsittely tehtävä niin, että vältetään voimakasta varautumista. Raportti antaa ohjeita muutamissa tyypillisissä tapauksissa: Säiliön täytössä tulee rajoittaa virtausnopeutta a.alentamalla pumppaustehoa tai suurentamalla täyttöputkea (raportissa annetaan ohjeita virtaus nopeuksille täytön alussa 1m/s max 7m/s ) b. varata pumpun tai suodttimen jälkjeen varaukselle riittävästi aikaa poistua c. välttää roiskumista käyttämällä pohjatäyttöä tai viemällä täyttöputki lähelle pohjaa d. välttää epäpuhtauksia nesteessä 14

Koska huonosti johtavaa nestettä ei voi itsessään maadoittaa on nesteen käsittely tehtävä niin, että vältetään voimakasta varautumista.

15 Raportti RO Staattisen sähkön torjunnasta Ex- tiloissa Jatkuu sekoituksessa on a rajoitettava sekoitustehoa b vältettävä liukenemattomia aineita seoksessa Tehokas keino syttymisvaaraa vastaan on estää räjähdyskelpoinen ilmaseos syntyminen välttämällä vapaa nestepinna olemassaolo tai inertoimalla prosessiastia. Lisäaineistuksella nesteen johtavuuden nostaminen yli 50 ps/m Pinnankorkeuden mittaus ja näytteen otto Välineiden maadoitus johtamattoman narun tai mittatikun käyttö kielletty näytteenottoa tai mittausta ei tule suorittaa varausta aiheuttavan prosessin aikana tai välittömästi sen jälkeen Jos mittaus tapahtuu kiinteää, maadoitettua ja pohjaan saakka ulottuvaa mitta putkea käyttäen ei em varotoimet ole tarpeen 15

Lisäaineistuksella nesteen johtavuuden nostaminen yli 50 ps/m Pinnankorkeuden mittaus ja näytteen otto Välineiden maadoitus johtamattoman narun tai mittatikun käyttö kielletty

16 Lähteet Sähköturvallisuuslaki 1996/410 KTMp 1996/517 KTMp:n 1998/415 KTMp 1985/313 SFS- EN SFS-EN Raportti RO SFS käsikirja 118 IEC79-17 Maadoituskirja 16
