1 Työryhmäraportti 1 (22) Työryhmäraportti Tilaajayhteysverkon vakioidut komponentit

2 Työryhmäraportti 2 (22) 1 Työryhmän perustaminen ja työryhmän tehtävä Viestintävirasto perusti päivätyllä kirjeellä työryhmän selvittämään vakioituihin komponenttihintoihin perustuvan mallin soveltuvuutta valokuitutilaajayhteyksien hinnoittelun kustannussuuntautuneisuuden arviointimenetelmäksi. Työryhmän keskeisenä tehtävänä oli määrittää valokuitutilaajayhteyksien hinnoitteluun vaikuttavat keskeisimmät komponentit. Työryhmän työ oli tarkoitus saada päätökseen mennessä. Sidosryhmillä oli mahdollisuus nimetä omat edustajansa työryhmään. Työryhmään nimettiin seuraavat edustajat: Jenni Koskinen, puheenjohtaja (Viestintävirasto), Mikko Kaplas, sihteeri (Viestintävirasto), Erkki Harvala (PPO-Yhtiöt Oy), Heikki Ilo (TeliaSonera Finland Oyj), Kari Jaksola (Finnet-liitto ry), Jarmo Joenranta (DNA Oy), Heikki Junnila (DNA Oy), Olli Kankaanpää (TDC Oy), Juha Karjanlahti (Kilpailuvirasto), Petteri Karvonen (TDC Oy), Heidi Kivekäs (Viestintävirasto), Pekka Koivisto (Pekka Koivisto Oy), Päivi Londén (TeliaSonera Finland Oyj), Auvo Lähteenmäki (AinaCom Oy), Raimo Mäki (TeliaSonera Finland Oyj), Jari Nikko (Anvia Oyj), Rami Peltosaari (Elisa Oyj), Riku Päärni (SSP Yhtiöt Oy), Jari Rinkinen (TeliaSonera Finland Oyj), Lasse Simola (Energiamarkkinavirasto), Jarmo Thure (Elisa Oyj), Simo Tossavainen (TDC Oy), Eero Utriainen (TDC Oy) ja Kimmo Vähätiitto (AinaCom Oy). Kilpailuvirastoa työryhmässä edusti myös Olli Kauppi ja SSP Yhtiöt Oy:tä Pekka Granlund. Viestintävirasto laajensi työryhmän tehtävänantoa kirjeellään siten, että työryhmän tehtävä laajeni kattamaan myös metallijohtimisten tilaajayhteyksien hinnoitteluun vaikuttavat keskeisimmät komponentit. Työryhmä jatkoi työtään metallijohtimisten tilaajayhteyksien komponenttien määrittämisellä Jenni Koskisen jäädessä vanhempainvapaalle toimi lähtien työryhmän puheenjohtajana Mikko Kaplas (Viestintävirasto) ja sihteerinä Noora Hagman (Viestintävirasto). Tässä työryhmäraporttiluonnoksessa on esitetty työryhmän näkemys valokuitutilaajayhteysverkon ja metallijohtimisen tilaajayhteysverkon vakioiduista komponenteista. 2 Työryhmän kokoukset Työryhmä kokoontui yhteensä seitsemän kertaa ( , , , , , ja ). Työryhmän ensimmäisessä kokouksessa työryhmälle perustettiin myös pientyöryhmä, joka valmisteli ehdotuksia komponenteista työryhmälle. Pientyöryhmä kokoontui yhtensä kuusi kertaa ( , , , , ja ). Pientyöryhmään osallistuivat Jarmo Joenranta (DNA Oy), Petteri Karvonen (TDC Oy), Pekka Koivisto (Pekka Koivisto Oy), Päivi Londén (TeliaSonera Finland Oyj), Auvo Lähteenmäki (AinaCom Oy),

3 Työryhmäraportti 3 (22) Jari Nikko (Anvia Oyj), Jarmo Thure (Elisa Oyj) sekä Jenni Koskinen ja Mikko Kaplas (Viestintävirasto) sekä Noora Hagman (Viestintävirasto) lähtien. 3 Työryhmän näkemys valokuitutilaajayhteysverkon vakioiduista komponenteista Työryhmä on valmistellut näkemyksensä valokuitutilaajayhteysverkon hinnoitteluun vaikuttavista keskeisistä komponenteista. Työryhmä on listannut vakioidut komponentit valokuitutilaajayhteysverkon materiaaleista ja työstä. 3.1 Materiaalit Työryhmän näkemys valokuitutilaajayhteysverkon materiaalien komponenteista on kuvattu liitteessä 1. Työryhmän laatimassa listauksessa on kuvattu materiaalien sisältämät komponentit sekä ilmoitettavat tiedot ja niiden mittayksiköt. Työryhmän listauksessa materiaalikomponenttien pääluokat ovat: 1) Kaapelinsuojukset ja kaapeliverkon mekaaniset rakenteet 2) Valokaapelit 3) Valokaapelijatkokset 4) ODF liityntäsolmussa/laitetilassa 5) Talokaapelin pääte talojakamossa. 3.2 Työ Työryhmän näkemys valokuitutilaajayhteysverkon työn komponenteista on kuvattu liitteessä 2. Työryhmän laatimassa listauksessa on kuvattu töiden sisältämät komponentit sekä ilmoitettavat tiedot ja niiden mittayksiköt. Työryhmän listauksessa työkomponenttien pääluokat ovat: 1) Kaapelireitin rakentaminen 2) Valokaapelin asennustyöt 3) Jatkamistyöt 4) ODF-asennustyöt 5) Talokaapelin päättämistyöt talojakamossa 6) Suunnittelu, dokumentointi, yms.

4 Työryhmäraportti 4 (22) 4 Työryhmän näkemys metallijohtimisen tilaajayhteysverkon vakioiduista komponenteista Työryhmä on valmistellut näkemyksensä metallijohtimisen tilaajayhteysverkon hinnoitteluun vaikuttavista keskeisistä komponenteista. Työryhmä on listannut vakioidut komponentit metallijohtimisen tilaajayhteysverkon materiaaleista ja työstä. 4.1 Materiaalit Työryhmän näkemys metallijohtimisen tilaajayhteysverkon materiaalien komponenteista on kuvattu liitteessä 3. Työryhmän laatimassa listauksessa on kuvattu materiaalien sisältämät komponentit sekä ilmoitettavat tiedot ja niiden mittayksiköt. Työryhmän listauksessa materiaalikomponenttien pääluokat ovat: 1) Kaapelinsuojukset ja kaapeliverkon mekaaniset rakenteet 2) Metallijohtimiset telekaapelit 3) Kaapelijatkokset ja jakamot 4) Pääjakoteline ja sen tilantarve 5) Talokaapelin pääte talojakamossa 6) Muut 4.2 Työ Työryhmän näkemys metallijohtimisen tilaajayhteysverkon työn komponenteista on kuvattu liitteessä 4. Työryhmän laatimassa listauksessa on kuvattu töiden sisältämät komponentit sekä ilmoitettavat tiedot ja niiden mittayksiköt. Työryhmän listauksessa työkomponenttien pääluokat ovat: 1) Kaapelireitin rakentaminen 2) Kaapelin asennustyöt 3) Jatkamistyöt jatkoksissa ja päättämistyöt jakamoissa 4) Päättämistyöt laitetilassa 5) Talokaapelin päättämistyöt talojakamossa 6) Suunnittelu, dokumentointi, yms.

5 Työryhmäraportti 5 (22) 5 Työryhmän näkemys asennusolosuhteista Työryhmä katsoo, että erilaiset asennusolosuhteet kaapelireitin rakentamisessa ja kaapeleiden asennustyössä olisi syytä ottaa huomioon. Työryhmä katsoo, että erilaiset asennusolosuhteet tulisi luokitella neljään luokkaan: 1) kaupungin ydinkeskusta 2) muu kaupunkialue 3) taajama 4) maaseutu. Työryhmä tutustui edellä mainittujen erilaisten asennusolosuhteiden määrittelemiseksi Suomen Ympäristökeskuksen ylläpitämään ja ilmaiseen eri paikkatietoaineistojen ja satelliittidatan avulla muodostettuun maanpeitettä/-käyttöä kuvaavaan kartta-aineistoon (CLC-aineisto). Työryhmä pitää Suomen Ympäristökeskuksen ylläpitämää kartta-aineistoa lähtökohtaisesti hyvänä ja käyttökelpoisena aineistona asennusolosuhteiden tarkemmassa määrittelyssä. Aineistoa hyödyntämällä asennusolosuhteet voidaan määrittää kaikille yrityksille yhtäläisin perustein. Aineiston avulla erityisesti asennusolosuhteet maaseudun, taajaman ja muun kaupunkialueen osalta olisivat selkeästi määrittävissä. Kaupungin ydinkeskustan määrittelyssä sen sijaan on todennäköisesti tarpeen käyttää myös sanallisia määritelmiä. Työryhmä katsoo, että mikäli kaivuolosuhteet eroavat laajemmalla alueella merkittävästi CLC-aineiston määrittämästä kaivuolosuhteesta, verkonhaltijalla on mahdollisuus esittää muutoksia aineiston määrittelemiin alueisiin. Muutokset tulee pystyä perustelemaan riittävän yksityiskohtaisesti, jotta ne voidaan hyväksyä. Työryhmä katsoo, että aineisto tulee saada vektorimuotoiseksi, jotta se olisi yritysten verkkotietojärjestelmissä hyödynnettävissä. Työryhmä katsoo, että Viestintävirasto on tarkoituksenmukaisin taho teettämään vektoripohjainen aineisto. 6 Jatkotyö Viestintävirasto jatkaa vakiokomponenttihintoihin perustuvan hinnoittelumenetelmän kehittämistä virkatyönä ulkopuolisen taloudellisen ja teknisen asiantuntijan avustuksella. Työryhmässä määritetyt kuitu- ja kupariverkon vakioidut komponentit toimivat perustana hinnoittelumenetelmässä määritettäville tilaajayhteystuotteiden pääomakustannuksille, jotka perustuvat komponenteille määritettäviin yksikköhintoihin ja pitoaikoihin. Jatkotyössä määritetään lisäksi muun muassa menetelmässä sovellettavat periaatteet pääoman arvostukselle sekä käyttöja yleiskustannuksille. Jatkotyön osalta operaattoreille lähetetään kevään aikana tietopyyntö muun muassa komponenttien yksikkökustannusten ja pitoaikojen määrittämiseen liittyen.

6 Työryhmäraportti 6 (22) Toimialaa informoidaan lisäksi jatkotyöstä mm. Sääntelyryhmän ja Kuitutyöryhmän kautta. Määriteltävästä hinnoittelumenetelmästä järjestetään myös esittelytilaisuus ja siitä kuullaan toimialaa ennen sen julkaisemista.

7 Työryhmäraportti 7 (22) LIITE 1 Valokuitutilaajayhteysverkko Materiaalit

8 Työryhmäraportti 8 (22) Nro Materiaalin nimi Materiaalin sisältämät komponentit Ilmoitettavat komponentit ja niiden yksiköt 1 Kaapelinsuojukset ja kaapeliverkon mekaaniset rakenteet 1a Kaapelioja Materiaalit sisältyvät työhön - 1b Kaapelinsuojukset Suojaputket: 110, 100 tai 75 mm, 50 tai 40 mm Mikrokanavaputket 1c Pylväät ja ripustus Pylväät kaikkine rakenteineen Ripustustarvikkeet 1d Kaivot ja suojakaapit Kaivot: muovi- tai betonirengaskaivon materiaalit paikalla valetun tai elementtikaivon materiaalit Suojakaappi kaikkine rakenteineen 2 Valokaapelit Kuitumäärät: enintään 12-kuituinen kaapeli 24- ja 48-kuituinen kaapeli 96-kuituinen kaapeli 192-kuituinen kaapeli 288-kuituinen kaapeli 384-kuituinen kaapeli 432-kuituinen kaapeli Kaapelityypit: kanavakaapelit ml. mikrokanavakaapelit maakaapelit ilmakaapelit vesistökaapelit 3 Valokaapelijatkos Haarajatkos tai suora jatkos Jatkoskotelo tai jatkoskaappi kaikkine tarvikkeineen ja materiaaleineen: jatkoskotelo Erikokoisten putkien pituudet: 110, 100 tai 75 mm, metriä 50 tai 40 mm, metriä mikrokanavaputki, metriä Ilmakaapeliosuuden pituus, metriä Kaivojen lukumäärä: muovi- tai betonirengaskaivot, kpl paikalla valetut tai elementtikaivot, kpl Suojakaappien lukumäärä, kpl Erikokoisten valokaapeleiden tyypit ja pituudet: enintään 12-kuituinen kaapeli, metriä 24- ja 48-kuituinen kaapeli, metriä 96-kuituinen kaapeli, metriä 192-kuituinen kaapeli, metriä 288-kuituinen kaapeli, metriä 384-kuituinen kaapeli, metriä 432-kuituinen kaapeli, metriä Valokaapelijatkokset ja niiden sisältämien kuitujatkosten lukumäärät seuraavan periaatteen mukaan: valokaapelijatkos 1: x kuitujatkosta

9 Työryhmäraportti 9 (22) 4 ODF liityntäsolmussa/ laitetilassa 5 Talokaapelin pääte talojakamossa Taulukko 1 Materiaalikomponentit kaapeleiden läpivienti- ja tiivistystarvikkeet jatkoslevyt, kuitujatkossuojat ja suojien pidikkeet mahdolliset asennussarjat esim. FY-rakenteiselle kaapelille Päätettyjen kuitujen lukumäärät: enintään 192 kuitua kuitua kuitua ODF-teline sekä kaikki tarvikkeet ja materiaalit, jotka tarvitaan valokaapelin päättämiseen: liitinpaneelit tai muut liitinkentät/-moduulit maadoitustarvikkeet häntäkuidut tai häntäkaapelit häntäkuitujen ja/tai häntäkaapeleiden jatkoslevyt kuitujatkossuojat ja suojien pidikkeet ohjurit liitinadapterit ODF:n vaatima sijoitustila sisällytetään kustannuksiin. Tila voi olla: rakennuksessa olevassa laitetilassa laitetilakopissa ulkoasennettavassa laitekaapissa Päätepaneeli tai päätekotelo sekä kaikki tarvikkeet ja materiaalit, jotka tarvitaan valokaapelin päättämiseen: häntäkuidut tai häntäkaapelit häntäkuitujen ja/tai häntäkaapeleiden jatkoslevyt kuitujatkossuojat ja suojien pidikkeet liitinadapterit maadoitustarvikkeet valokaapelijatkos 2: y kuitujatkosta valokaapelijatkos 3: z kuitujatkosta jne ODF:ään päätettyjen kuitujen lukumäärä: enintään 192 kuitua kuitua kuitua ODF:n sijoituspaikka: rakennuksessa oleva laitetila laitetilakoppi ulkoasennettava laitekaappi Talokaapelin päätteeseen päätettyjen kuitujen lukumäärä: enintään 6 kuitua 7 12 kuitua kuitua kuitua kuitua

10 Työryhmäraportti 10 (22) LIITE 2 Valokuitutilaajayhteysverkko Työt

11 Työryhmäraportti 11 (22) Nro Työn nimi Työn sisältämät työsuoritukset Ilmoitettavat työt ja niiden yksiköt 1 Kaapelireitin rakentaminen 1a Kaivutyöt Kaapeliojan kaivutyöt mukaan lukien mahdolliset vetokuopat, päällysteiden korjaukset sekä mahdolliset massanvaihdot Mikro-ojitus mukaan lukien päällysteiden korjaukset Kaivutyöt huomioiden myös routa-ajan rakentamisen 1b 1c 1d Kaapelinsuojuksien asennustyöt Pylväslinjan rakentaminen Kaivon tai suojakaapin asennustyöt Putken asennustyöt ja siihen liittyvät työt: Putken asennus kaivettuun ojaan tai mikro-ojaan suojaputket: 110, 100 tai 75 mm, 50 tai 40 mm mikrokanavaputket Putken asennus auraamalla suojaputket: 40 mm mikrokanavaputket Pylvään pystytys sisältäen kaiken siihen liittyvän (tukipuut, harukset, ripustimet jne.) Kaivon asennus muovi- tai betonirengaskaivon asennus paikalla valetun tai elementtikaivon asennus Suojakaapin asennus, koosta riippumatta Kaapeliojan pituus, metriä Lisäksi ilmoitetaan asennuspaikka: kaupungin ydinkeskusta muu kaupunkialue taajama-alue maaseutu Huom.: Asennuspaikat tulee määritellä riittävän yksiselitteisesti Asennettavat putkipituudet: 110, 100 tai 75 mm, metriä 50 tai 40 mm, metriä mikrokanavaputki, metriä Lisäksi ilmoitetaan asennuspaikka: kaupungin ydinkeskusta muu kaupunkialue taajama-alue maaseutu (auraus otettava huomioon) Ilmakaapeliosuuden pituus, metriä Kaivojen lukumäärä: muovi- tai betonirengaskaivot, kpl paikalla valetut tai elementtikaivot, kpl Suojakaappien lukumäärä, kpl Lisäksi ilmoitetaan asennuspaikka: kaupungin ydinkeskusta muu kaupunkialue taajama-alue maaseutu

12 Työryhmäraportti 12 (22) 2 Valokaapelin asennustyöt Valokaapelin asentaminen: suoraan maahan kaivettuun ojaan tai mikro-ojaan suoraan maahan auraamalla putkeen vetämällä tai puhaltamalla ilmaan vesistöön 3 Jatkamistyöt Jatkaminen jatkokseen tulevan suurimman kaapelin mukaan. Kaikki jatkoksen toteuttamiseen tarvittavat työt mukaan lukien kaapeleiden valmistelu ja kiinnitykset, kuorimiset, kuitujen hitsaus, kuitujatkosten sijoittaminen jatkoslevyille, jatkosten sulkeminen ja merkitseminen. Jatkettavien kaapeleiden määrä ja koko otetaan huomioon kertoimella. Kuitumäärät: 4 12 kuitua kuitua kuitua yli 96 kuitua (96-kerrannaiset) 4 ODF-asennustyöt ODF:n asennus sisältäen kaikki työt, jotka tarvitaan valokaapelin päättämiseen, mukaan lukien ODF-kaapin / telineen asennus sekä paneelin, päätteen tai liitinmoduulin asennus ODF-telineeseen tai 19" laitekaappiin/telineeseen, kaapeleiden kiinnitys ja maadoitus, kuitujen päättäminen valmisteluineen. Päätettyjen kuitujen lukumäärät: enintään 192 kuitua kuitua kuitua Asennettavat kaapelipituudet eri asennustavoilla: suoraan maahan kaivettuun ojaan, mikroojaan tai auraamalla, metriä putkeen vetämällä tai puhaltamalla, metriä ilmaan, metriä vesistöön, metriä Lisäksi ilmoitetaan asennuspaikka: kaupungin ydinkeskusta muu kaupunkialue taajama-alue maaseutu (auraus otettava huomioon) Erikokoisten valokaapelijatkoksien lukumäärä. Ilmoitetaan kunkin jatkoksen suurimman kaapelin kuitumäärä: 4 12 kuitua kuitua kuitua yli 96 kuitua (96-kerrannaiset) ODF:n koko päätettyjen kuitujen lukumääränä. Päätettyjen kuitujen lukumäärät: enintään 192 kuitua kuitua kuitua

13 Työryhmäraportti 13 (22) 5 Talokaapelin päättämistyöt talojakamossa 6 Suunnittelu, dokumentointi, yms. Taulukko 2: Työkomponentit Päätepaneelin tai -kotelon asennus ja kaikki työt, jotka tarvitaan talokaapelin päättämiseksi. Yleissuunnittelu, asennussuunnittelu Lupamaksut yms., korvaukset, alueen vuokrat rakennusaikana Rakennuttaminen Loppumittaukset (sisällytettävä kohtiin 3, 4 ja 5) Dokumentointi Talokaapelin päätteen koko päätettyjen kuitujen lukumääränä. Päätettyjen kuitujen lukumäärät: enintään 6 kuitua 7 12 kuitua kuitua kuitua kuitua Nämä otetaan huomioon myöhemmin määriteltävällä tavalla.

14 Työryhmäraportti 14 (22) LIITE 3 Metallijohtiminen tilaajayhteysverkko Materiaalit

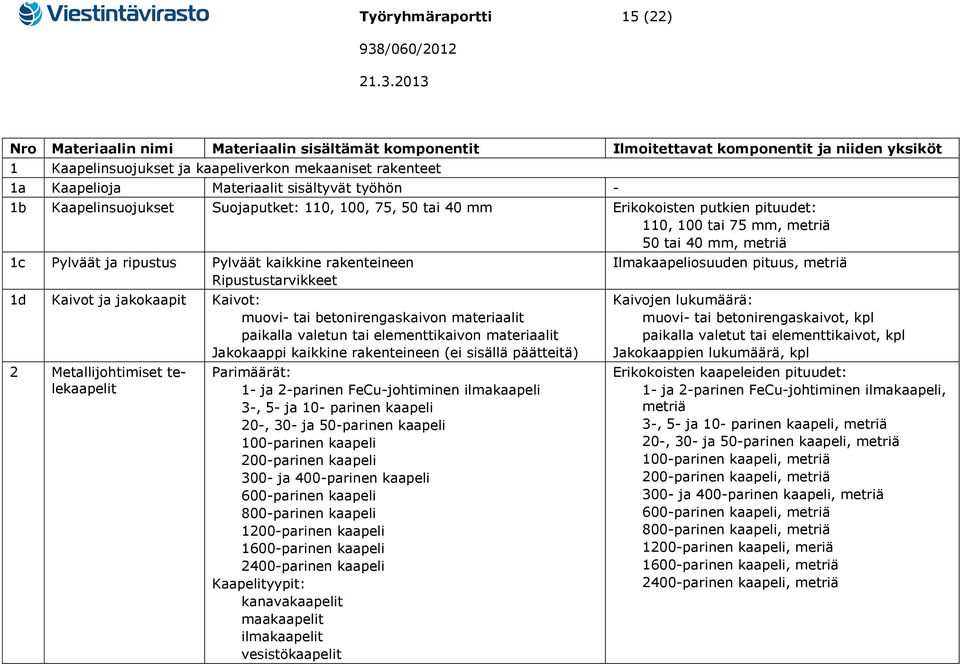

15 Työryhmäraportti 15 (22) Nro Materiaalin nimi Materiaalin sisältämät komponentit Ilmoitettavat komponentit ja niiden yksiköt 1 Kaapelinsuojukset ja kaapeliverkon mekaaniset rakenteet 1a Kaapelioja Materiaalit sisältyvät työhön - 1b Kaapelinsuojukset Suojaputket: 110, 100, 75, 50 tai 40 mm Erikokoisten putkien pituudet: 110, 100 tai 75 mm, metriä 50 tai 40 mm, metriä 1c Pylväät ja ripustus Pylväät kaikkine rakenteineen Ripustustarvikkeet 1d Kaivot ja jakokaapit Kaivot: muovi- tai betonirengaskaivon materiaalit paikalla valetun tai elementtikaivon materiaalit Jakokaappi kaikkine rakenteineen (ei sisällä päätteitä) 2 Metallijohtimiset telekaapelit Parimäärät: 1- ja 2-parinen FeCu-johtiminen ilmakaapeli 3-, 5- ja 10- parinen kaapeli 20-, 30- ja 50-parinen kaapeli 100-parinen kaapeli 200-parinen kaapeli 300- ja 400-parinen kaapeli 600-parinen kaapeli 800-parinen kaapeli 1200-parinen kaapeli 1600-parinen kaapeli 2400-parinen kaapeli Kaapelityypit: kanavakaapelit maakaapelit ilmakaapelit vesistökaapelit Ilmakaapeliosuuden pituus, metriä Kaivojen lukumäärä: muovi- tai betonirengaskaivot, kpl paikalla valetut tai elementtikaivot, kpl Jakokaappien lukumäärä, kpl Erikokoisten kaapeleiden pituudet: 1- ja 2-parinen FeCu-johtiminen ilmakaapeli, metriä 3-, 5- ja 10- parinen kaapeli, metriä 20-, 30- ja 50-parinen kaapeli, metriä 100-parinen kaapeli, metriä 200-parinen kaapeli, metriä 300- ja 400-parinen kaapeli, metriä 600-parinen kaapeli, metriä 800-parinen kaapeli, metriä 1200-parinen kaapeli, meriä 1600-parinen kaapeli, metriä 2400-parinen kaapeli, metriä

16 Työryhmäraportti 16 (22) 3 Kaapelijatkokset ja jakamot 3a Kaapelijatkokset Johdinliittimillä toteutettu suora jatkos tai haarajatkos (ml. kaapissa oleva avojatkos) sisältäen kaikki jatkostarvikkeet ja johdinliittimet. 3b Jakamot Jakamo sisältäen jakamon telinerakenteen, asennusrungot, liitinrimat ja mahdolliset ylijännitesuojat. Jakamoon päätettyjen johdinparien lukumäärät: pylväspääte 10/20 Erikokoisten kaapeleiden pituudet (kuten kohdassa 2 lukuunottamatta 1-, 2- ja 3-parisia kaapeleita): 5- ja 10- parinen kaapeli, metriä 20-, 30- ja 50-parinen kaapeli, metriä 100-parinen kaapeli, metriä 200-parinen kaapeli, metriä 300- ja 400-parinen kaapeli, metriä 600-parinen kaapeli, metriä 800-parinen kaapeli, metriä 1200-parinen kaapeli, meriä 1600-parinen kaapeli, metriä 2400-parinen kaapeli, metriä Johdinliittimillä toteutettujen jatkosten lukumäärä (kpl) lasketaan Viestintävirastossa kullekiin kaapelikoolle (tai kokoryhmälle) jakamalla kunkin kaapelikoon (tai kokoryhmän) ilmoitettu pituus luvulla: 300, kun kaapelin parimäärä on enintään , kun kaapelin parimäärä on vähintään 300 Jakamoon päätettyjen johdinparien lukumäärä jakamoittain: pylväspääte 10/20, kpl enintään 300 paria, kpl

17 Työryhmäraportti 17 (22) 4 Pääjakoteline ja sen tilantarve 4a 4b Pääjakoteline laitetilassa Jakotelineen vaatima tila 5 Talokaapelin pääte talojakamossa enintään 300 paria paria paria paria Jakoteline sekä kaikki tarvikkeet ja materiaalit, jotka tarvitaan kaapelin päättämiseen: asennusrungot, liitinrimat (erotusrimat), maadoitustarvikkeet, mahdolliset ylijännitesuojat, muut tarvikkeet. Päätettyjen johdinparien lukumäärät: enintään 500 paria paria paria n x Jakotelineen vaatima sijoitustila (ei pääjakoteline): rakennuksessa olevassa laitetilassa laitetilakopissa ulkoasennettavassa laitekaapissa Asennusrunko ja liitinrimat sekä kaikki tarvikkeet ja materiaalit, jotka tarvitaan kaapelin päättämiseen mukaanlukien maadoitustarvikkeet sekä mahdolliset ylijännitesuojat. 6 Muut Esim. paineistusjärjestelmä paria, kpl paria, kpl paria, kpl Jakotelineeseen päätettyjen johdinparien lukumäärä: enintään 500 paria paria paria n x Jakotelineen sijoitustila (ei pääjakoteline): rakennuksessa oleva laitetila, m 2 laitetilakoppi, m 2 ulkoasennettava laitekaappi, kpl Talokaapelin päätteeseen päätettyjen johdinparien lukumäärä: enintään 10 paria paria paria paria paria n x 200 paria

18 Työryhmäraportti 18 (22) LIITE 4 Metallijohtiminen tilaajayhteysverkko Työt

19 Työryhmäraportti 19 (22) Nro Työn nimi Työn sisältämät työsuoritukset Ilmoitettavat työt ja niiden yksiköt 1 Kaapelireitin rakentaminen 1a Kaivutyöt Kaapeliojan kaivutyöt mukaan lukien mahdolliset vetokuopat, päällysteiden korjaukset sekä mahdolliset massanvaihdot Kaivutyöt huomioiden myös routa-ajan rakentamisen 1b 1c 1d Kaapelinsuojuksien asennustyöt Pylväslinjan rakentaminen Kaivon tai jakokaapin asennustyöt Putken asennustyöt ja siihen liittyvät työt: Putken asennus kaivettuun ojaan suojaputket: 110, 100, 75, 50 tai 40 mm Putken asennus auraamalla suojaputket: 40 mm Betoniin valetun kanavaputkiston rakentaminen maanrakennustöineen Pylvään pystytys sisältäen kaiken siihen liittyvän (tukipuut, harukset, ripustimet jne.) Kaivon asennus muovi- tai betonirengaskaivon asennus paikalla valetun tai elementtikaivon asennus Jakokaapin asennus, koosta riippumatta Kaapeliojan pituus, metriä Lisäksi ilmoitetaan asennuspaikka: kaupungin ydinkeskusta muu kaupunkialue taajama-alue maaseutu Huom.: Asennuspaikat tulee määritellä riittävän yksiselitteisesti Asennettavat putkipituudet: 110, 100 tai 75 mm, metriä 50 tai 40 mm, metriä Betoniin valettu kanavaputkisto, metriä Lisäksi ilmoitetaan asennuspaikka: kaupungin ydinkeskusta muu kaupunkialue taajama-alue maaseutu (auraus otettava huomioon) Ilmakaapeliosuuden pituus, metriä Ei sisällä yhteiskäyttöä toisen osapuolen omistamissa pylväissä. Tällainen yhteiskäyttö otetaan huomioon kuluissa. Kaivojen lukumäärä: muovi- tai betonirengaskaivot, kpl paikalla valetut tai elementtikaivot, kpl Jakokaappien lukumäärä, kpl Lisäksi ilmoitetaan asennuspaikka: kaupungin ydinkeskusta muu kaupunkialue taajama-alue

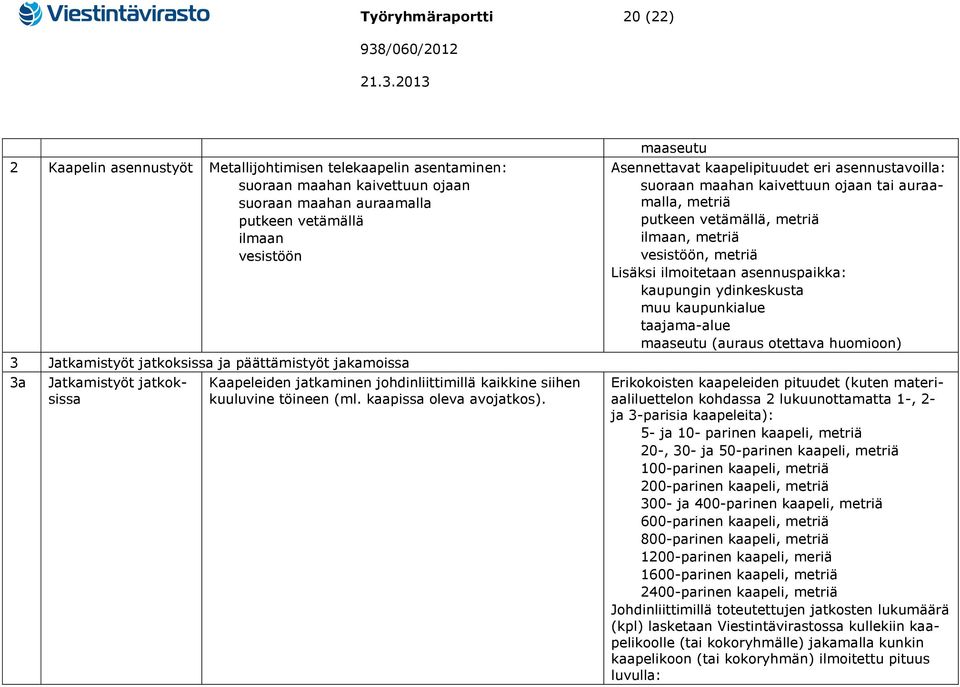

20 Työryhmäraportti 20 (22) 2 Kaapelin asennustyöt Metallijohtimisen telekaapelin asentaminen: suoraan maahan kaivettuun ojaan suoraan maahan auraamalla putkeen vetämällä ilmaan vesistöön 3 Jatkamistyöt jatkoksissa ja päättämistyöt jakamoissa 3a Jatkamistyöt jatkoksissa Kaapeleiden jatkaminen johdinliittimillä kaikkine siihen kuuluvine töineen (ml. kaapissa oleva avojatkos). maaseutu Asennettavat kaapelipituudet eri asennustavoilla: suoraan maahan kaivettuun ojaan tai auraamalla, metriä putkeen vetämällä, metriä ilmaan, metriä vesistöön, metriä Lisäksi ilmoitetaan asennuspaikka: kaupungin ydinkeskusta muu kaupunkialue taajama-alue maaseutu (auraus otettava huomioon) Erikokoisten kaapeleiden pituudet (kuten materiaaliluettelon kohdassa 2 lukuunottamatta 1-, 2- ja 3-parisia kaapeleita): 5- ja 10- parinen kaapeli, metriä 20-, 30- ja 50-parinen kaapeli, metriä 100-parinen kaapeli, metriä 200-parinen kaapeli, metriä 300- ja 400-parinen kaapeli, metriä 600-parinen kaapeli, metriä 800-parinen kaapeli, metriä 1200-parinen kaapeli, meriä 1600-parinen kaapeli, metriä 2400-parinen kaapeli, metriä Johdinliittimillä toteutettujen jatkosten lukumäärä (kpl) lasketaan Viestintävirastossa kullekiin kaapelikoolle (tai kokoryhmälle) jakamalla kunkin kaapelikoon (tai kokoryhmän) ilmoitettu pituus luvulla:

21 Työryhmäraportti 21 (22) 3b Päättämistyöt jakamoissa 4 Päättämistyöt laitetilassa 5 Talokaapelin päättämistyöt talojakamossa Kaapeleiden päättäminen jakamoon kaikkine siihen kuuluvine töineen sekä ristikytkennät. Jakamoon päätettyjen johdinparien lukumäärät: pylväspääte 10/20 enintään 300 paria paria paria paria Pääjakotelineen asennus ja kaapelin päättäminen sisältäen kaikki työt, jotka tarvitaan kaapelin päättämiseen, mukaan lukien jakotelineen asennus, asennusrunkojen asennus, liitinrimojen asennus, parien päättäminen liitinrimoihin valmisteluineen. Päätettyjen johdinparien lukumäärät: enintään 500 paria paria paria n x Asennusrungon ja liitinrimojen asennus sekä parien päättäminen liitinrimoihin valmisteluineen. 6 Suunnittelu, doku- Yleissuunnittelu, asennussuunnittelu Lupamaksut yms., korvaukset, alueen vuokrat raken- 300, kun kaapelin parimäärä on enintään , kun kaapelin parimäärä on vähintään 300 Jakamoon päätettyjen johdinparien lukumäärä jakamoittain: pylväspääte 10/20, kpl enintään 300 paria, kpl paria, kpl paria, kpl paria, kpl Pääjakamon koko päätettyjen johdinparien lukumääränä. Päätettyjen johdinparien lukumäärät: enintään 500 paria paria paria n x Talokaapelin päätteen koko päätettyjen johdinparien lukumääränä. Päätettyjen johdinparien lukumäärät: enintään 10 paria paria paria paria paria n x 200 paria Nämä otetaan huomioon myöhemmin määriteltä-

22 Työryhmäraportti 22 (22) mentointi, yms. nusaikana Rakennuttaminen Loppumittaukset (sisällytettävä kohtiin 3, 4 ja 5) Dokumentointi vällä tavalla.
