1 PILASTER ASENNUS TARVITTAVAT VÄLINEET: TIMATTIPORA, PORAKOOT 152mm, 81mm JA KANNAKKEELLE mm HILTI TRANSPOINTER PX10 MITTANAUHA VILLAPUUKKO MERKKAUSKYNÄ ETÄISYYSMITTARI (ESIM: HILTI PD-CS) MERKKAUS JIGIT 1 JA 2 PORAUSKAAVIO KYSEISELLE LINJALLE 1 2

2 PILASTERHORMIN KANNAKKEIDEN ASENNUS MITATAAN REFERENSSIKOHDASTA PILASTER HORMILINJALLE KESKILINJA. ASETA HILTI TRANSPOINTER PX10 REFERENSSI KOHTAAN JOTTA SAADAAN ASETETTUA ASUNNON ULKOPUOLELLE HORMILINJAN KESKILINJA.

3 PILASTERHORMIN KANNAKKEIDEN ASENNUS MITTAA JA ASETA REFERENSSIKOHDASTA MERKKAUSJIGI (1.) OIKEAAN ASEMAAN RAKENNESUUNNITTELIJAN MITOITUKSEN MUKAAN. PIIRRÄ MERKKAUSKYNÄLLÄ TALON JULKISIVUUN PORAUSTEN KESKIPISTEET JA MERKKAUSJIGIN YLÄREUNA.

4 PILASTERHORMIN KANNAKKEIDEN ASENNUS KANNAKKEEN ANKKURIEN PORAUKSET. PORAUKSEN SYVYYS RAKENNESUUNNITTELIJAN OHJEEN MUKAAN. PORANTERÄN HALKAISIJA 35mm KESKIPISTE YLÄREUNA YLÄREUNA KESKISTE

5 PILASTERHORMIN KANNAKKEIDEN ASENNUS TAPA 1 1. ASETA PYSTYLINJALLE LASER, ETTÄ SAAT ASETETTUA YLEMMILLE PORAUKSILLE KESKILINJAN. 2. ASETA MERKKAUSJIGI (2.) PORATTUIHIN REIKIIN. 3. SIIRRÄ MERKKAUSJIGI (1.) YLÖSPÄIN LINJALLA ESIM. 2797mm. JIGISSÄ KANNATTAA OLLA MUKANA ETÄISYYSLASER JA LYHYT VATUPASSI. ETÄISYYSLASERILLA SAAT ASETETTUA MERKKAUSJIGIN OIKEAAN KORKEUTEEN SUHTEESSA ALEMPIIN REIKIIN JA VATUPASSILLA VARMISTAT ETTÄ KANNAKKEEN REIÄT OVAT VAAKASUORASSA. 4. PYSTYLASERILLA SAA ASETETTUA MERKKAUSJIGI (1.) LINJALLE. 5. PIIRRÄ MERKKAUSKYNÄLLÄ TALON JULKISIVUUN PORAUSTEN KESKIPISTEET JA MERKKAUSJIGIN YLÄREUNA. 6. SUORITA KANNAKKEIDEN PORAUKSET HUOM! KERROSKORKEUS TARKISTETTAVA RAKENNESUUNNITELMISTA PYSTYLINJALASER

6 PILASTERHORMIN KANNAKKEIDEN ASENNUS ETENE EDELLISEN SIVUN MUKAISTEN VAIHEIDEN MUKAAN RAKENNUKSEN YLIMPÄÄNKERROKSEEN ASTI.

7 PILASTERHORMIN KANNAKKEIDEN ASENNUS TAPA 2 1. ASETA PYSTYLINJALLE LASER, ETTÄ SAAT ASETETTUA YLEMMILLE PORAUKSILLE KESKILINJAN. 2. ASETA MERKKAUSJIGI (2.) PORATTUIHIN 35mm REIKIIN. 3. SIIRRÄ MERKKAUSJIGI (1.) YLÖSPÄIN LINJALLA. JIGISSÄ KANNATTAA OLLA MUKANA LYHYT VATUPASSI. MERKKAUSJIGI (3.) KEHIKKO SAAT ASETETTUA MERKKAUSJIGIN (1.) OIKEAAN KORKEUTEEN SUHTEESSA ALEMPIIN REIKIIN JA VATUPASSILLA VARMISTAT ETTÄ KANNAKKEEN REIÄT OVAT VAAKASUORASSA. 4. PYSTYLASERILLA SAA ASETETTUA MERKKAUSJIGI (1.) LINJALLE. 5. PIIRRÄ MERKKAUSKYNÄLLÄ TALON JULKISIVUUN PORAUSTEN KESKIPISTEET JA MERKKAUSJIGIN YLÄREUNA. 6. SUORITA KANNAKKEIDEN PORAUKSET HUOM! KERROSKORKEUS TARKISTETTAVA RAKENNESUUNNITELMISTA PYSTYLINJALASER 2

8 PILASTERHORMIN KANNAKKEIDEN ASENNUS KANNAKKEIDEN ASENNUS REIKIIN 1. PURSOTA REIKIEN POHJAAN HIT HY 200 INJEKTIOMASSAA 100 ml MOLEMPIIN 2. TYÖNNÄ KIERRETANGOT SEINÄSSÄ OLEVIIN REIKIIN. 3. KANNAKKEEN YLÄREUNAN TULISI JÄÄDÄ MERKATUN VIIVAN KANSSA SAMALLE TASOLLE. JOLLEI NÄIN KÄY SÄÄDÄ KANNAKE, AVAAMALLA PULTIT, MAHDOLLISIMMAN LÄHELLE MERKATTUA VIIVAA. KIERRETANGOT M30 JOSJOUDUTSÄÄTÄMÄÄN KIERRETANKOJENASEMAA, NIIN KIRISTÄ KAIKKI AVATUT PULTIT 90 N/m

9 PILASTERHORMIN JALUSTALAATAN ASENNUS KAIVANTO HORMILINJALLE TEHDÄÄN KAIVANTO, JONKA AVULLA VIEMÄRI TUODAAN PILASTER HORMILINJALLE. KAIVANNON SYVYYS/MITAT TEHDÄÄN RAKENNESUUNNITTELIJAN OHJEIDEN MUKAISESTI.

10 PILASTERHORMIN JALUSTALAATAN ASENNUS JALUSTALAATTA KAIVANTOON TEHDÄÄN ROUTAERISTYS RAKENNESUUNNITTELIJAN OHJEIDEN MUKAAN. KAIVANNON POHJALLE VALETAAN JALUSTALAATTA RAKENNESUUNNITTELIJAN OHJEIDEN MUKAAN.

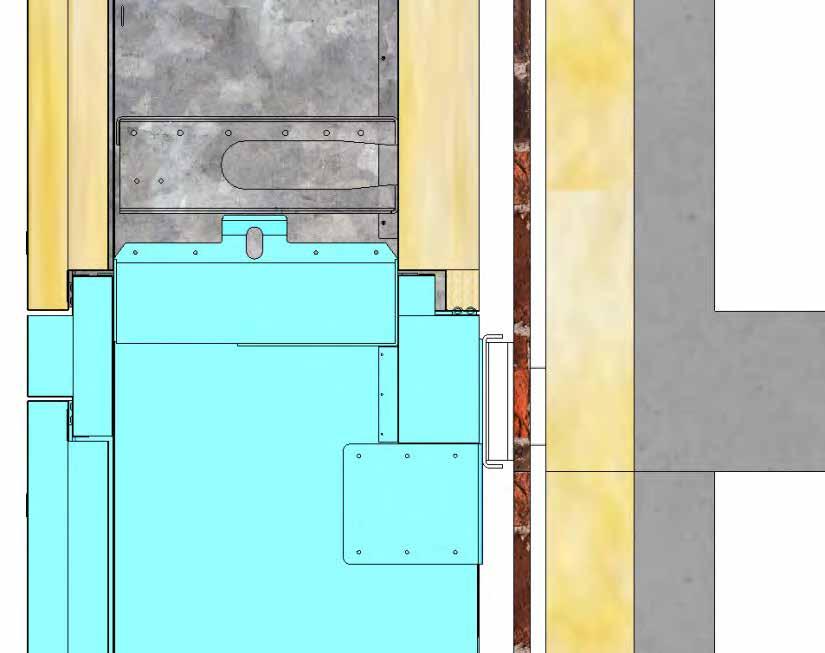

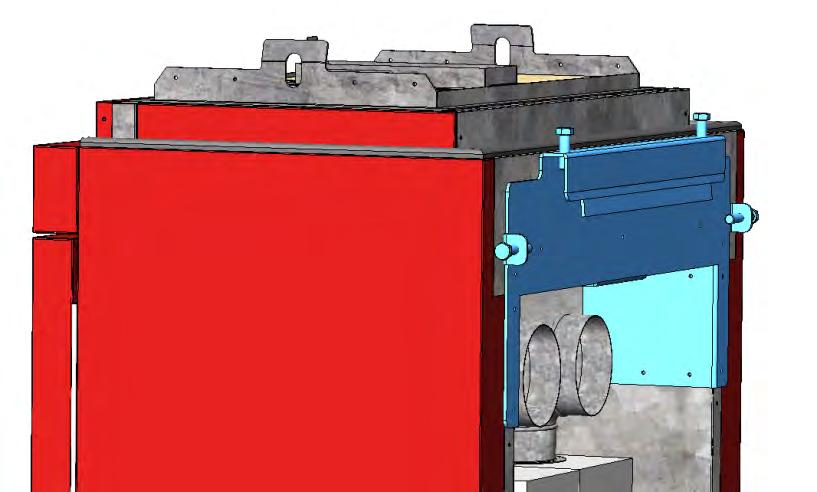

11 ENSIMMÄISEN HORMIN ASENNUS 1. HORMIELEMENTTIÄ NOSTETAAN NOSTOKORVISTA. 2. HORMIELEMENTTI TUODAAN LINJALLE. 3. HORMIELEMENTTISSÄ ON LEVEÄ KOUKKU, JOSTA SE KIINNITTYY SEINÄKANNAKEESEEN. 4. KUN HORMIELEMENTTI ON NOSTETTU KANNAKKEESEEN SEN ASEMAA VOIDAAN SÄÄTÄÄ KORKEUS- JA SIVUSÄÄTÖPULTEILLA. 5. ALAREUNAN SYVYYSSÄÄDÖLLÄ MODUULIN PYSTYASEMA SAADAAN SÄÄDETTYÄ SUORAKSI. 6. SEURAAVAT HORMIMODUULIT ASETETAAN SAMALLA TAVALLA PAIKOILLEEN PAITSI ALAREUNAA EI SÄÄDETÄ, VAAN SE LUKITAAN ALEMPAAN HORMIMODUULIN ITSEPORAUTUVILLA RUUVEILLA. ENNEN ALAPÄÄN LUKITSEMISTA PAIKOILLEEN VARMISTA SEN SUORUUS (MODUULIN ALAPÄÄ PYRKII KÄÄNTYMÄÄN SEINÄÄ KOHTI, KUN SE ROIKKUU KANNAKKEESSA). VOIT LAITTAA PUUKIILAN SEINÄN JA HORMIN ALAPÄÄN VÄLIIN RUUVAUKSEN AJAKSI. Korkeussäätö Sivusäätö Alareunan Syvyyssäätö Ylempi moduuli kiinnitetään itseporautuvilla ruuveilla alempaan moduuliin.

12 PORAUKSEN LÄPIMENOKOHDAN TIIVISTYS TÄMÄ VAIHE VOIDAAN TEHDÄ SAMANAIKAISESTI HORMIASENNUKSEN KANSSA. LUKITSE OVET AUKI KÄYTTÄEN OVEN AUKIASENTOLUKITINTA

13 HORMIN LÄPIMENOAUKON JA SEINÄN VÄLINEN TIIVISTYS ERISTELEVY KIINNITETÄÄN JA TIIVISTETÄÄN URETAANIVAAHDOLLA LEVYN YMPÄRILTÄ ALLA OLEVAN KUVAN MUKAISESTI. LIU-UTA ERISTELEVY JULKISIVUUN KIINNI ALEMMAN KUVAN MUKAISESTI

14 PILASTERHORMIN JALUSTAN ASENNUS HORMILINJAN LIITTÄMINEN VIEMÄRIIN JA JALUSTAELEMENTIN ASENNUS VIEMÄRILIITOS JALUSTAELEMENTTI

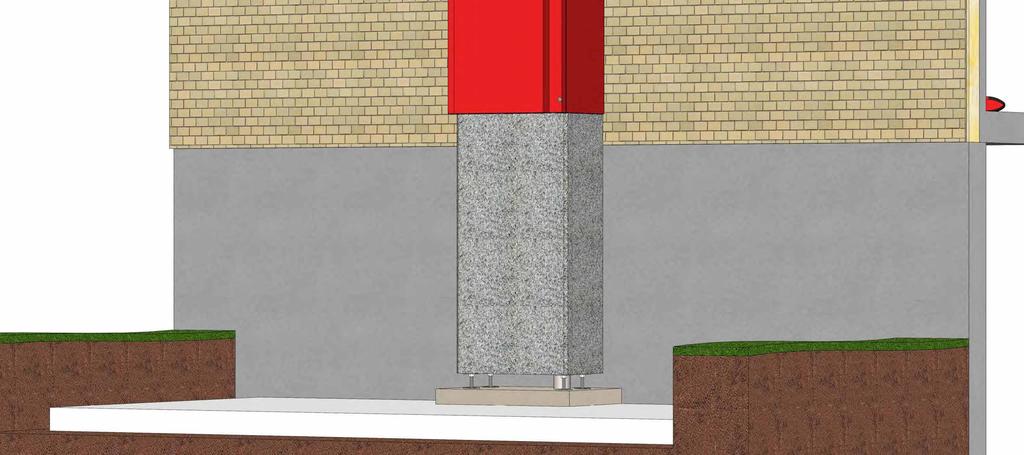

15 JALUSTAELEMENTIN ASENNUS ASETA JALUSTAELEMENTIN TAKASEINÄ VIEMÄRIN TAAKSE

16 JALUSTAELEMENTIN ASENNUS Jalusta on 100mm lyhyempi, kuin väli alimman hormin pohjasta valetun laatan yläpintaan. Jalustaelementin yläpintaan pursotetaan liima/tiivistemassa. Säätöjalkojen avulla jalustaelementti nostetaan kiinni horminpohjaan. WURTH LIIMAMASSA SÄÄTÖJALKA

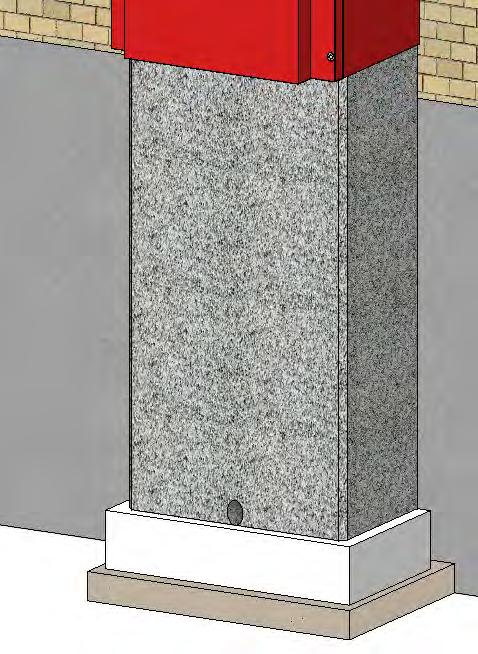

17 JALUSTAELEMENTIN ASENNUS KUN ERISTEKAULUS ON PAIKOILLAAN, VOIDAAN NUOLEN OISTTAMASTA REIJÄSTÄ KAATAA JUOKSEVAA JUOTOSBEOTNIA JP600/3 NOIN 40 LITRAA. TÄMÄ LUKITSEE JALUSTA ELEMENTIN KIINNI JALUSTALAATTAN. ERISTEKAULUS LYHENNÄ ERISTEKAULUS SAHAAMALLA NIIN ETTÄ SE KOSKEE TALON PERUSTUKSEEN. ERISTEKAULUS ASETETAAN PAIKOILLE KUVAN MUKAISESTI

18 KAIVANNON TÄYTTÄMINEN

19 PORAUKSET TEHDÄÄN SISÄLTÄPÄIN MITTAA PORAUSTEN KESKIKOHDAT LINJALLE RAKENNESUUNNITTELIJAN MÄÄRÄÄMÄSTÄ REFERENSSIPISTEESTÄ.

20 PORAUS KAIKKI PORAUKSET TEHDÄÄN SISÄLTÄPÄIN NOIN 20mm JULKISIVUSTA LÄPI. 20mm

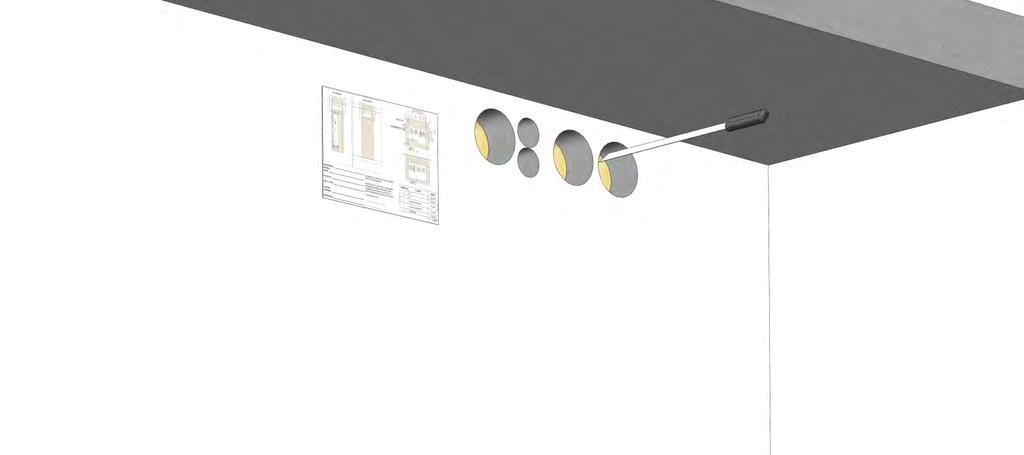

21 LÄPIMENOAUKON ERISTEEN REIÄT LEIKKAA HORMISSA OLEVAAN ERISTEESEEN REIÄT KÄSITYÖKALULLA, JOKAISEN PORAUKSEN KOHDALLE. LEIKKAUKSEN VOI TEHDÄ MOLEMMILTA PUOLILTA.

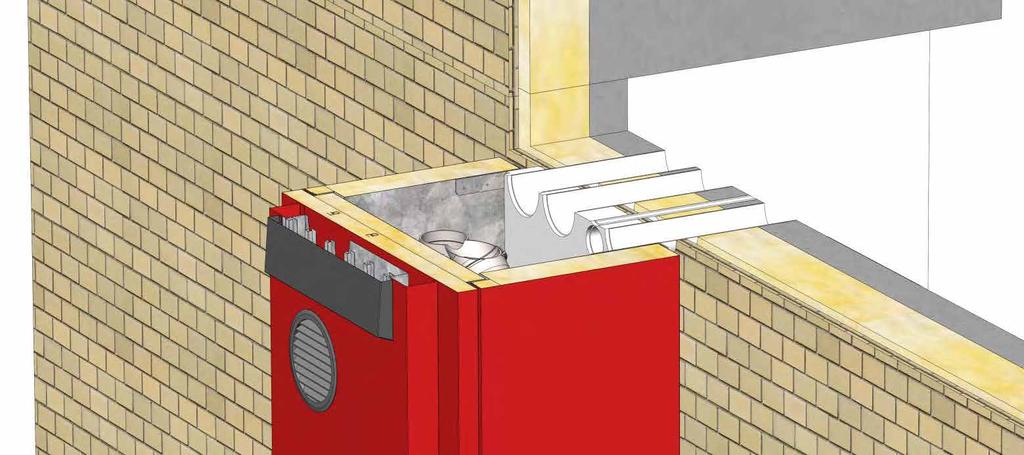

22 LÄPIMENOAUKON ERISTEEN REIÄT PORAUKSIIN D150mm JA D80mm TYÖNNETÄÄN MUOVISET SUOJAPUTKET. NE YLETTYVÄT HORMIN SISÄLLE ASTI.

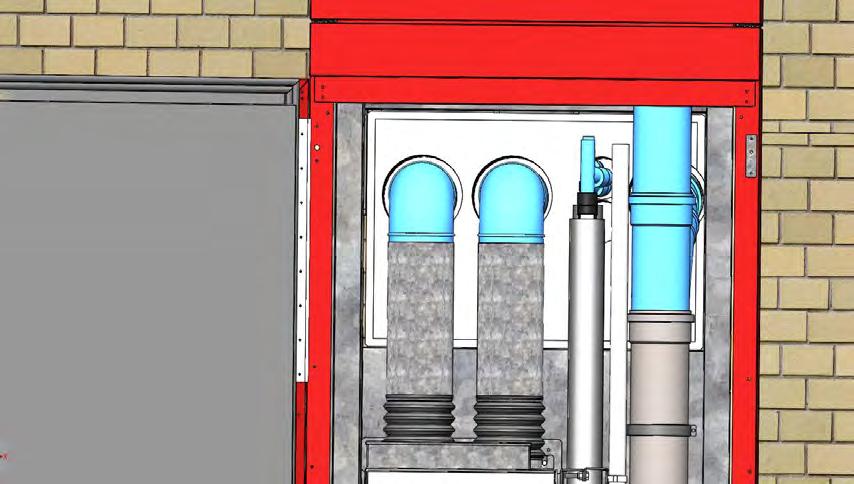

23 VIEMÄRI JA VESIPUTKET HORMISSA ALIMMAN MODUULIN VIEMÄRI VOIDAAN YHDISTÄÄ JALUSTAN SISÄLLÄ OLEVAAN VIEMÄRIIN. MODUULIN SISÄLLE ON VALMIIKSI VARUSTELTU IRTONAISET VESIPUTKIEN T-HAARAT, IV-KANAVAKULMAT JA VIEMÄRIHAARA. VESIPUTKIEN T-HAARAT IV-KANAVAKULMAT VIEMÄRIHAARA

24 VIEMÄRI- JA VESIPUTKET HORMISSA YHDISTÄ KUVAN MUKAISESTI MODUULIN IRTONAISET VESIPUTKI T-HAARAT, IV-KANAVAKULMAT JA VIEMÄRIHAARA PAIKOILLEEN.

25 VIEMÄRI- JA VESIPUTKET HORMISSA PUTKIKANNAKKEET VESIPUTKET ON TEHTAALLA ESIASENNETTU YLÄASENTOON. LÖYSÄÄ PUTKIEN KANNAKKEET IV- KONEEN JALUSTASTA, ETTÄ PYSTYT LIU-UTTAMAAN VEIPUTKET KIINNI ALLAOLEVAN HORMIMODUULIN VESIPUTKIIN PALOKATKON LÄPI. KÄYTÄ GF:N TYÖKALUJA PUTKILIITOKSIA TEHDESSÄ VIEMÄRIN KANNAKKEET LÖYSÄTÄÄN JA VIEMÄRI LIU- UTETAAN KIINNI ALLAOLEVAAN HOMIMODUULIN VIEMÄRIIN PALOKATKON LÄPI. VIEMÄRIT ON VARUSTETTU LIUKUMUHVILLA.

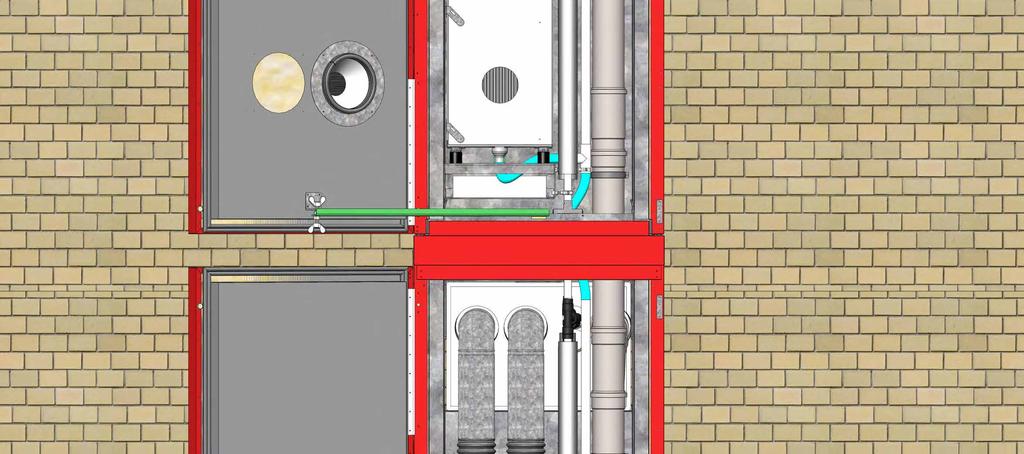

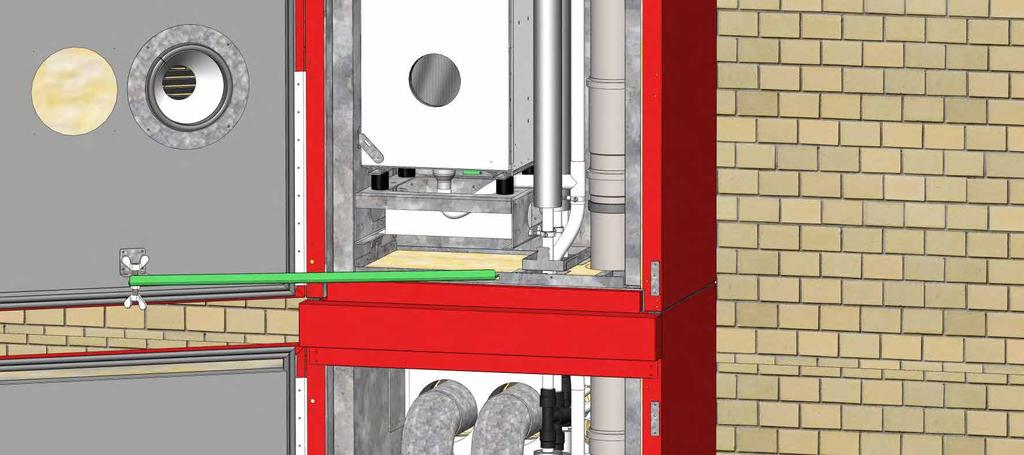

26 IV-KONEEN KONDESSIVIEMÄRI KONDESSIVIEMÄRI KYTKE IV-KONEEN KONDESSIVIEMÄRI KONDESSIVIEMÄRILINJAAN KUVAN MUKAAN JOUSTAVALLA POISTOLETKULLA. KONDESSIVIEMÄRILINJA MODUULIEN VÄLILLÄ YHDISTETÄÄN TOISIINSA KÄYTTÄEN JOUSTAVAA POISTOLETKUA.

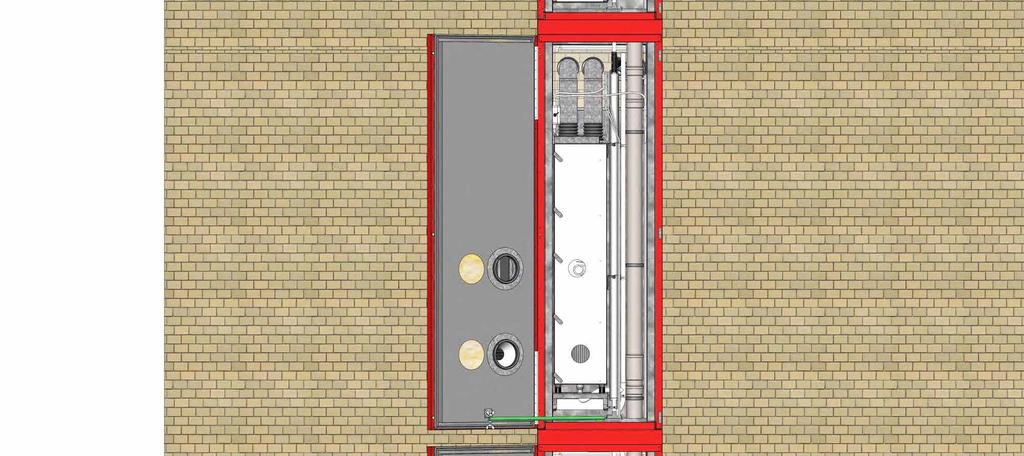

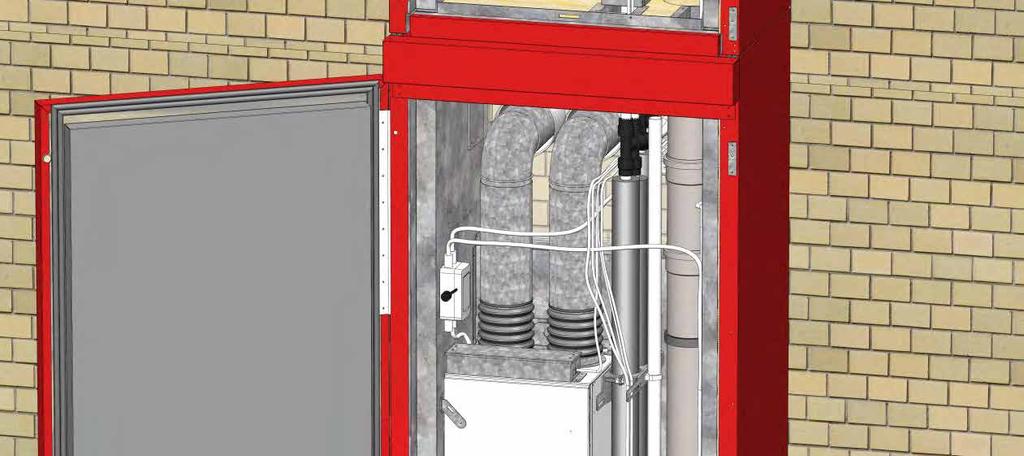

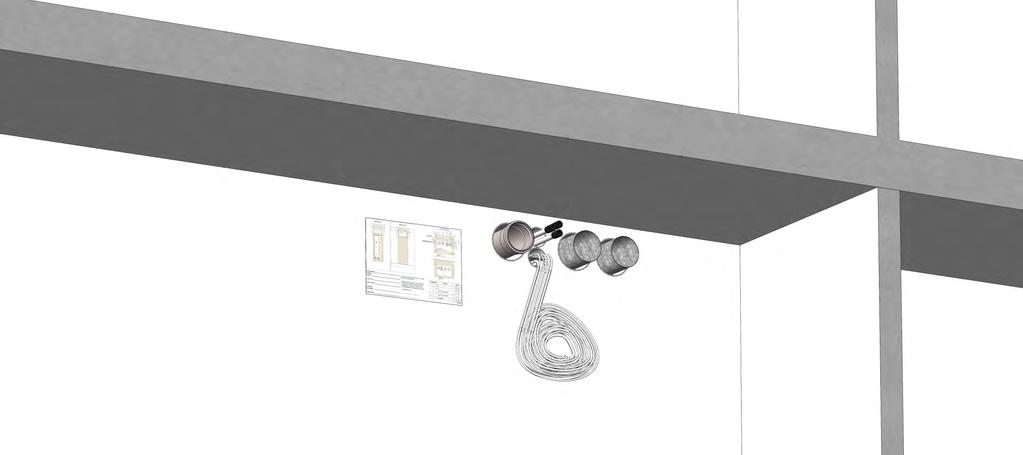

27 SÄHKÖTYÖT
