1 AURINKOKERÄIMIEN KATTOKIINNITYS ASENNUSOHJE KAUKORA OY

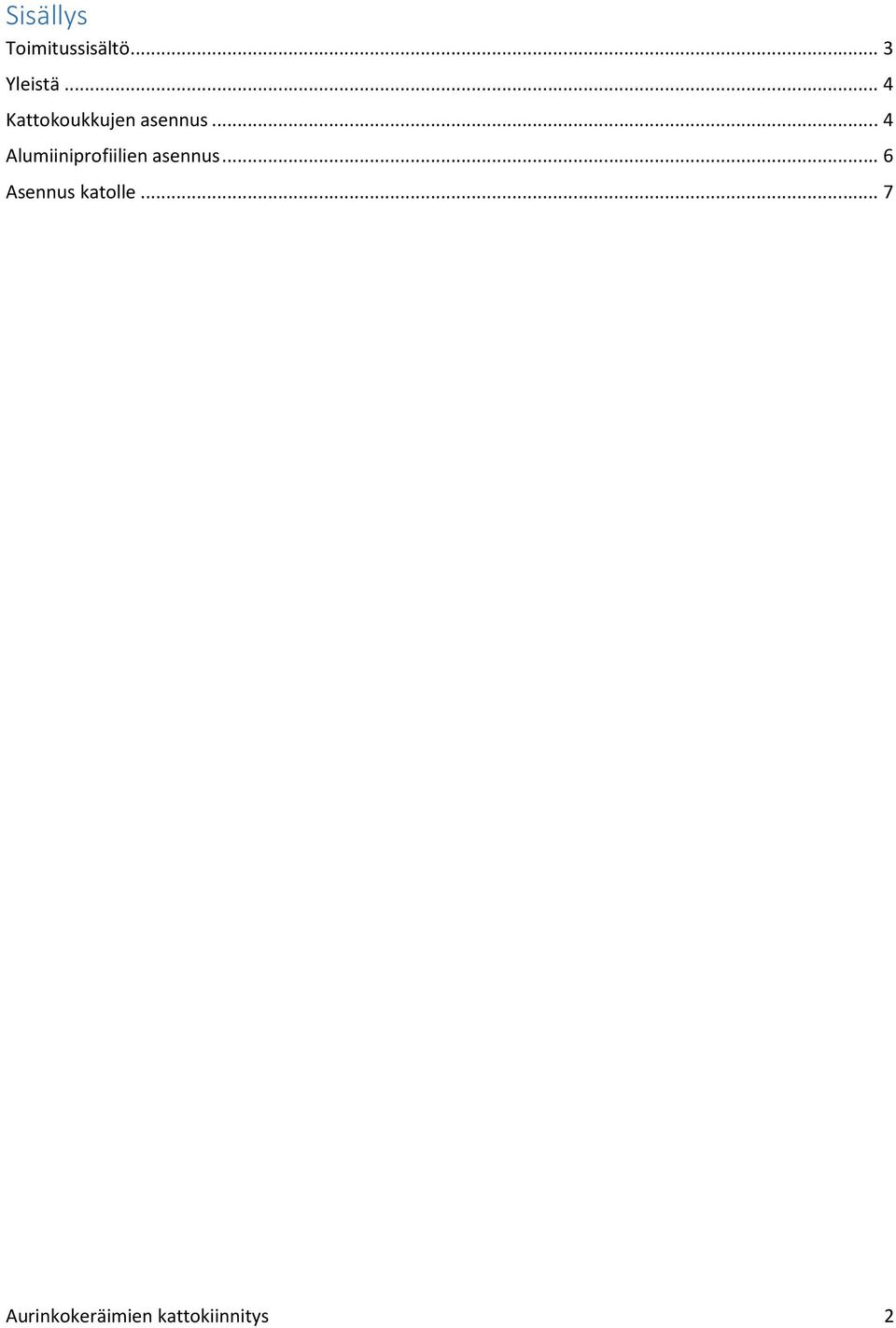

2 Sisällys Toimitussisältö... 3 Yleistä... 4 Kattokoukkujen asennus... 4 Alumiiniprofiilien asennus... 6 Asennus katolle... 7 Aurinkokeräimien kattokiinnitys 2

3 a Toimitussisältö Osanumero Kuvaus Kuva kpl Solar 3 kpl Solar 5 1 Alumiinikisko L= Kuusioruuvi M10 x Aluslaatta DIN125-A Ø10, Mutteri M10 DIN L-keräinkiinnike Lukitusmutteri M10 DIN Jousialuslaatta DIN Korialuslaatta 25 x 10 x 1, O-rengas Lukitusrengas Yhdysputki U-profiili Kuusioruuvi M10 x Aurinkokeräin Kattokoukut Kuusioruuvi M8 x Aurinkokeräimien kattokiinnitys 3

4 Yleistä Tässä ohjeessa esitetään Jäspi-aurinkokeräimien kattokiinnikkeiden asennus. Kiinnikkeiden asennuksessa on hyvä käyttää kattoalan ammattihenkilöä. Kattotöissä on noudatettava suurta varovaisuutta putoamisvahinkojen estämiseksi. Kattokoukkujen asennus Työ aloitetaan kattokoukkujen asennuksella. Kattokoukkujen lappeen suuntainen etäisyys tulisi olla mm. Leveyssuunnassa reunimmaiset koukut tulee olla mm profiilin reunasta ja keskimmäiset koukut aina keräimen keskikohdan alla. Kuva 1 Koukkujen leveyssuunnan etäisyydet Aurinkokeräimien kattokiinnitys 4

5 Kuva 2 koukkujen etäisyydet Toimituksessa tulevat koukut sopivat ensisijaisesti tiilikattoasennuksiin. Jos kohteessa on pelti- tai huopakatto, on koukusta katkaistava yläpään ruodekoukku pois. Kuva 3 kattokoukun muokkaus Tiilikattoasennuksissa koukku asetetaan edellisen ruoteen taakse. Keräimen kiinnityssilmukan alle on laitettava tuki joka ottaa vastaan keräimien painon. Ilman tukea kannake saattaa painaa kattotiilen rikki. Kuva 4 kattotiilen tuenta Aurinkokeräimien kattokiinnitys 5

6 Alumiiniprofiilien asennus Jokaisen keräimen alle on asennettava kyseisen keräimen kiinnitystarvikkeet ennen keräimen nostoa kattokoukkujen päälle. Profiilit on helpointa asentaa jos keräimen saa tasaiselle alustalle lasipinta alaspäin. On kuitenkin oltava varovainen, että lasi ei rikkoudu. Aseta L-kiinnikkeet ja AL-profiilit keräimiin. Keräimen urissa on vastamutterit valmiina. Ne pitää liu uttaa oikeille paikoilleen. Profiilen etäisyys mitattava katolla olevien kattokiinnityskoukkujen reikien etäisyyksistä. Profiili asennettava keskeisesti keräimeen. Molemmilta sivuilta 45 mm yli keräimen reunan. Kuusioruuvi (osa 2) ja korialuslevy (osa 8) pujotetaan profiilin uraan. Kuva 5 profiilien asennus keräimiin Aurinkokeräimien kattokiinnitys 6

7 Kun profiilit ovat paikoillaan, pujotetaan kattokoukkujen kiinnitys pultit paikoilleen profiilin alapuolelle. Kuva 6 kattokoukkujen kiinnitysruuvit Asennus katolle Seuraavaksi keräimet kannattaa nostaa lähelle lopullista sijaintiaan. Ennen kuin nostaa keräimet kattokoukkujen päälle, yhdistetään kahden keräimen profiilit toisiinsa. Toiseen keräimeen asennetaan yhdysputki paikoilleen. Yhdysputken O-renkaisiin laitetaan toimituspussissa olevaa rasvaa. Yhdysputki työnnetään keräimen putkeen, niin syvälle kuin se menee. Kun keräimet ovat lopullisessa paikassaan, yhdysputki venytetään lopulliseen mittaansa, jotta se ylettyy viereisen keräimen yhteeseen. Yhdysputki lukitaan keräimiin lukitusrenkailla. Lukitusrenkaan reunan pitää osua yhdysputken uraan. Kuva 7 yhdysputki Kuva 8 keräimien putkiliitos Aurinkokeräimien kattokiinnitys 7

8 Profiilit kiinnitetään toisiinsa U-profiililla (osa 12) ja lukitaan kuusioruuvilla ja mutterilla. Kuva 9 profiilien jatkos Kun kaksi keräintä on yhdistetty toisiinsa, ne nostetaan kattokoukkujen päälle ja lukitaan kuusioruuvilla ja mutterilla. Seuraavaksi nostetaan loput keräimet yksi kerrallaan paikoilleen ja lukitaan ne yhteen U- profiililla. Kuva 10 valmis asennus Lopuksi vielä tarkistetaan kaikkien liitosten tiukkuus. Aurinkokeräimien kattokiinnitys 8

9 Aurinkokeräimien kattokiinnitys 9

10 KAUKORA OY D104205
