1 Digitaalijärjestelmäkamera Käyttöopas Lue tämä käyttöopas ennen kameran käytön aloittamista, jotta pystyt hyödyntämään laitteen ominaisuuksia mahdollisimman tehokkaasti.

2 Kiitämme PENTAX I/J -digitaalikameran hankinnasta. Ennen kameran käyttöä sinun kannattaa lukea tämä käyttöopas, jotta pystyt hyödyntämään kaikki kameran ominaisuudet ja toiminnot. Säilytä käyttöopas huolellisesti, koska sen avulla opit parhaiten tuntemaan kaikki kameran käyttömahdollisuudet. Käytettävät objektiivit Yleensä ottaen tässä kamerassa käytettävät objektiivit ovat DA-, DA L-, D FA- ja FA J -objektiiveja sekä sellaisia objektiiveja, joissa aukkorenkaan asetukseksi voidaan valita s. Lisätietoja muiden objektiivien ja lisävarusteiden käyttämisestä on kohdissa s.62 ja s.326. Tekijänoikeudet I/J-kameralla otettuja kuvia, jotka on tarkoitettu muuhun kuin henkilökohtaiseen käyttöön, ei saa käyttää ilman tekijänoikeuslain mukaista lupaa. Ota huomioon, että myös kuvattaessa omaksi iloksi on olemassa tapauksia, joissa kuvausoikeuksia on rajoitettu. Tällaisia ovat mielenosoitusten, performanssiesitysten tai näyttelyesineiden kuvaaminen. Tekijänoikeuksien alaisia kuvia ei myöskään saa käyttää muissa yhteyksissä kuin tekijänoikeusasetuksessa mainituissa tapauksissa. Tämä tulee ottaa huomioon kuvia käytettäessä. Tavaramerkit Microsoft ja Windows ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Windows Vista on Microsoft Corporationin rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Macintosh ja Mac OS ovat Apple Inc. -yhtiön rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Intel, Intel Core ja Pentium ovat Intel Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. SDXC-logo on SD-3C, LLC:n tavaramerkki. Tässä tuotteessa käytetään DNG-teknologiaa Adobe Systems Incorporatedin lisenssillä. DNG-logo on Adobe Systems Incorporatedin rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja/tai muissa maissa. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Kaikki muut tuotteet tai tuotenimet ovat näitä tuotteita valmistavien yhtiöiden tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tämä tuote tukee PRINT Image Matching III tekniikkaa. PRINT Image Matching - yhteensopivat digitaaliset stillkamerat, tulostimet ja ohjelmat auttavat valokuvaajia tuottamaan kuvia, jotka vastaavat paremmin heidän toiveitaan. Kaikkia toimintoja ei voida käyttää tulostimissa, jotka eivät ole PRINT Image Matching III -yhteensopivia. Copyright 2001 Seiko Epson Corporation. Kaikki oikeudet pidätetään. PRINT Image Matching on Seiko Epson Corporationin tavaramerkki. PRINT Image Matching -logo on Seiko Epson Corporationin tavaramerkki.

3 Kameran käyttäjille Älä käytä tai säilytä tätä kameraa voimakasta sähkömagneettista säteilyä tai magneettisia kenttiä tuottavan laitteen lähettyvillä. Voimakkaat staattiset lataukset tai magneettiset kentät, joita tuottavat esimerkiksi radiolähettimet, voivat häiritä näytön toimintaa, vaurioittaa tallennettuja tietoja tai vaikuttaa kameran sisäisiin virtapiireihin ja aiheuttaa toimintahäiriöitä. Kamerassa käytetty nestekidenäyttö on valmistettu käyttäen erittäin korkeaa tarkkuutta vaativaa tekniikkaa. Vaikka kameran pikseleistä vähintään 99,99 % toimii, ota huomioon, että pikseleistä enintään 0,01 % saattaa jäädä syttymättä tai syttyä silloin, kun ei pitäisi. Tällä ei kuitenkaan ole vaikutusta kuvan laatuun. Tämän käyttöoppaan kuvat ja näytössä näkyvät kuvat voivat olla erilaisia varsinaisessa tuotteessa. Tässä käyttöoppaassa SD-, SDHC- ja SDXC-muistikortteja kutsutaan yleisesti SD-muistikorteiksi. Tässä oppaassa yleistermillä tietokone(et) viitataan tästä eteenpäin joko Windowstai Macintosh -tietokoneeseen. Tässä oppaassa termillä akku tarkoitetaan mitä tahansa tämän kameran ja sen lisälaitteiden kanssa käytettävää akkutyyppiä. I- ja J-malleja voidaan käyttää pääosin samalla tavoin. Tämän käyttöoppaan esimerkeissä käsitellään pääasiassa I-mallia. Lisätietoja J-mallin omistajille on kohdassa Tietoja J-mallista (s.20). 1 Kameran turvallinen käyttö Olemme kiinnittäneet paljon huomiota kameran turvallisuuteen. Kun käytät kameraa, kehotamme sinua kiinnittämään erityistä huomiota seuraavilla symboleilla merkittyihin kohtiin. Vaara Varoitus Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa merkittäviä henkilövammoja. Tämä symboli ilmaisee, että tämän seikan huomiotta jättäminen voi aiheuttaa vähäisiä tai jonkinasteisia henkilövammoja tai aineellisia menetyksiä. Tietoja kamerasta Vaara Älä pura kameraa tai tee siihen muutoksia. Kameran sisällä on jännitteisiä osia, jotka voivat aiheuttaa sähköiskun. Jos kameran sisäosia paljastuu kameran putoamisen tai muun vaurion seurauksena, älä koske paljastuneisiin osiin. Voit saada sähköiskun. Älä suuntaa kameraa aurinkoa tai muuta voimakasta valonlähdettä kohti ottaessasi kuvia. Älä jätä kameraa suoraan auringonvaloon ilman objektin suojusta, sillä kameraan voi tulla toimintahäiriöitä tai se voi syttyä palamaan.

4 2 Älä katso objektiivin läpi aurinkoa tai muita voimakkaita valolähteitä. Se saattaa johtaa näkökyvyn menettämiseen tai sen vahingoittumiseen. Jos havaitset käytön aikana jotakin normaalista poikkeavaa, kuten savua tai outoa hajua, lopeta käyttö välittömästi, poista akku tai irrota verkkolaite ja ota yhteyttä lähimpään PENTAX-huoltoon. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Varoitus Älä pidä sormeasi salamavalon päällä sen välähtäessä. Kuumentunut salamavalo voi aiheuttaa palovamman. Älä peitä salamavaloa kankaalla sen välähtäessä. Salamavalo voi värjäytyä. Eräät kameran osat kuumentuvat käytön aikana, minkä vuoksi iholle voi tulla lieviä palovammoja, jos näistä osista pidetään kiinni pitkän aikaa. Jos kameran näyttö vahingoittuu, varo lasinsirpaleita. Huolehdi myös, etteivät nestekiteet pääse iholle, silmiin tai suuhun. Yksilöllisistä ominaisuuksistasi tai fyysisestä kunnostasi riippuen kameran käyttö saattaa aiheuttaa kutinaa, ihottumaa tai rakkuloita. Mikäli tavallisuudesta poikkeavia oireita ilmaantuu, lopeta kameran käyttö heti ja hakeudu välittömästi lääkärin hoitoon. Tietoja akkulaturista ja verkkolaitteesta Vaara Kamerassa on käytettävä teho- ja jännitearvoiltaan oikeaa, erityisesti tälle kameralle tarkoitettua akkulaturia. Muunlaisen akkulaturin käyttäminen tai akkulaturin käyttäminen vääränlaisessa sähköverkossa voi aiheuttaa tulipalon, sähköiskun tai kameran rikkoutumisen. Akkulaturin käyttöjännitealue on V AC. Älä pura kameraa tai tee siihen muutoksia. Se saattaa aiheuttaa tulipalon tai sähköiskun. Jos laitteesta tulee savua tai outoa hajua, tai jos tapahtuu jotain muuta epätavallista, lopeta laitteen käyttäminen välittömästi ja ota yhteyttä lähimpään PENTAX-huoltoon. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Jos laitteen sisään pääsee vettä, ota yhteyttä PENTAX-huoltoon. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Jos näet salaman tai kuulet ukkosen jyrinää käyttäessäsi akkulaturia ja verkkolaitetta, irrota virtajohto pistorasiasta ja lopeta laitteen käyttäminen. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Jos virtajohdon pistokkeeseen kertyy pölyä, pyyhi pistoke. Pöly voi aiheuttaa tulipalon.

5 Välttääksesi vaaran käytä vain CSA/UL-hyväksyttyjä virtajohtoja, joissa johdon tyyppi on vähintään SPT-2, johdin vähintään 18 AWG:n kuparia, toisessa päässä valettu urosliitin (NEMA-määritysten mukainen) ja toisessa valettu naarasliitin (ei-teollisten IEC-määritysten mukainen) tai vastaava. 3 Varoitus Älä aseta tai pudota raskaita esineitä verkkovirtajohdon päälle tai väännä johtoa, jotta se ei vaurioidu. Jos verkkovirtajohto on vaurioitunut, ota yhteyttä PENTAX-huoltoon. Älä koske verkkovirtajohdon liittimiin tai saata niitä oikosulkuun, kun virtajohto on kytketty pistorasiaan. Älä käsittele virtajohdon liitintä märin käsin. Se voi aiheuttaa sähköiskun. Älä pudota kameraa tai kohdista siihen iskua. Tuote voi vaurioitua. Älä lataa D-BC90-akkulaturilla muita kuin ladattavia D-LI09-litiumioniakkuja. Muuntyyppisien akkujen lataaminen voi aiheuttaa räjähdyksen, ylikuumenemisen tai akkulaturin vaurioitumisen. Akkua koskevia tietoja Vaara Jos akusta vuotanutta ainetta joutuu silmiin, älä hiero niitä. Huuhtele silmiä puhtaalla vedellä ja hakeudu välittömästi lääkäriin. Varoitus Käytä ainoastaan tälle kameralle tarkoitettua akkua. Muuntyyppisien akkujen käyttäminen voi aiheuttaa räjähdyksen tai tulipalon. Älä pura akkua. Akun purkaminen voi aiheuttaa räjähdyksen tai akun sisällä olevien aineiden vuotamisen. Poista akku kamerasta heti, jos se kuumenee tai alkaa savuta. Varo, ettet polta itseäsi. Älä anna rautalankojen, hiuspinnien tai muiden metalliesineiden koskettaa akun napoja (+ ja -). Älä saata akkua oikosulkuun tai hävitä sitä polttamalla. Akku voi räjähtää tai aiheuttaa tulipalon. Jos akusta vuotanutta ainetta joutuu iholle tai vaatteille, se saattaa ärsyttää ihoa. Pese altistuneet ihon alueet huolellisesti vedellä.

6 4 D-LI90-akun käyttöön liittyviä huomautuksia: KÄYTÄ VAIN TÄLLE AKULLE TARKOITETTUA AKKULATURIA. - TULIPALON JA PALOVAMMAN VAARA. - ÄLÄ SYTYTÄ AKKUA PALAMAAN. - ÄLÄ PURA AKKUA. - ÄLÄ SAATA AKKUA OIKOSULKUUN. - SUOJAA AKKU KORKEILTA LÄMPÖTILOILTA (140 F/60 C). - KATSO LISÄTIETOJA KÄYTTÖOPPAASTA. Säilytä kamera ja sen lisälaitteet poissa pienten lasten ulottuvilta Vaara Älä sijoita kameraa ja lisälaitteita paikkaan, josta pienet lapset voivat saada ne käsiinsä. 1. Tuote voi aiheuttaa vakavia henkilövahinkoja, jos se putoaa tai sitä käytetään tahattomasti. 2. Hihnan kiertäminen kaulan ympärille voi aiheuttaa tukehtumisen vaaran. 3. Säilytä kameran pienet varusteet kuten akku tai SD-muistikortit poissa lasten ulottuvilta, jotta lapset eivät pääse laittamaan niitä suuhunsa. Jos kameran varuste nielaistaan vahingossa, lääkäriin on hakeuduttava heti. Varotoimenpiteet käytön aikana Ennen kameran käyttämistä Ota kameran mukana toimitettava kansainvälinen luettelo huoltopisteistä (Worldwide Service Network) mukaan matkalle. Siitä on hyötyä, jos ulkomailla tulee kameraongelmia. Jos kameraa ei ole käytetty pitkään aikaan, varmista, että se toimii edelleen normaalisti, etenkin ennen kuin aiot ottaa tärkeitä kuvia (kuten häissä tai matkalla). Tallennettujen tietojen säilymistä ei voida taata, jos tietojen tallentaminen, toistaminen, siirtäminen tietokoneeseen tai muu vastaava toimenpide ei onnistu kameran, tallennusvälineen (SD-muistikortin) tai muun välineen vian vuoksi.

7 Akkua ja akkulaturia koskevia tietoja 5 Optimoi akun kunto välttämällä varastointia täyteen ladattuna tai kuumissa tiloissa. Jos jätät akun paikalleen kameraan eikä kameraa käytetä pitkään aikaan, akun lataus syväpurkautuu ja sen käyttöikä lyhenee. On suositeltavaa ladata akku päivää ennen käyttöä tai käyttöpäivänä. Kameran mukana toimitettu virtajohto on tarkoitettu käytettäväksi ainoastaan D-BC90-akkulaturin kanssa. Älä käytä sitä muiden laitteiden kanssa. Kameran kuljettamiseen ja käyttöön liittyviä huomautuksia Älä altista kameraa korkeille lämpötiloille tai kosteudelle. Älä jätä kameraa autoon, sillä auton sisälämpötila voi kohota hyvin korkeaksi. Suojaa kamera voimakkaalta tärinältä, iskuilta tai paineelta. Suojaa kamera pehmusteella moottoripyörän, auton tai laivan aiheuttamalta tärinältä. Kameran käyttölämpötila-alue on C ( F). Kameran näyttö voi muuttua mustaksi korkeassa lämpötilassa, mutta palautuu normaaliksi lämpötilan laskiessa. Näyttö saattaa toimia normaalia hitaammin kylmässä. Tämä johtuu nestekiteiden ominaisuuksista, eikä kyseessä ole toimintahäiriö. Äkilliset lämpötilanvaihtelut voivat aiheuttaa kosteuden tiivistymistä kameran sisä- ja ulkopinnoille. Aseta kamera laukkuun tai muovipussiin ja ota se esiin vasta sen jälkeen, kun kameran ja ympäristön välinen lämpötilaero on tasoittunut. Varmista, ettei kamera joudu kosketuksiin roskien, kuran, hiekan, pölyn, veden, myrkyllisien kaasujen tai suolojen kanssa, koska ne saattavat aiheuttaa kameran rikkoutumisen. Pyyhi kamera kuivaksi sade- tai vesipisaroista. Älä paina näyttöä voimakkaasti. Se voi aiheuttaa toimintahäiriön tai näytön rikkoutumisen. Jos käytät jalustaa, älä kiristä jalustan kiinnitysruuvia liian tiukalle. Kameran puhdistaminen Kameraa ei saa puhdistaa orgaanisilla liuottimilla kuten tinnerillä, alkoholilla tai bensiinillä. Poista objektiiviin tai etsimeen kerääntynyt pöly linssiharjalla. Älä käytä puhdistukseen paineilmaa, koska se voi vahingoittaa objektiivia.

8 6 Puhdistuta herkkä CMOS-kenno PENTAX-huollossa. (Puhdistus on maksullinen toimenpide.) Huippusuorituskyvyn ylläpitämiseksi suosittelemme, että kamera tarkistetaan säännöllisesti vuoden parin välein. Kameran varastointi Älä säilytä kameraa kyllästysaineiden tai kemikaalien läheisyydessä. Säilytys korkeassa lämpötilassa ja kosteassa paikassa voi aiheuttaa homekasvuston ilmaantumista kameraan. Poista kamera kotelosta ja säilytä sitä kuivassa paikassa, jossa on hyvä ilmanvaihto. Vältä kameran käyttöä tai säilytystä paikoissa, joissa se voi joutua alttiiksi staattiselle sähkölle tai sähköisille häiriöille. Vältä kameran käyttämistä tai säilyttämistä suorassa auringonvalossa tai paikoissa, joissa se joutuu alttiiksi nopeille lämpötilanvaihteluille tai tiivistyvälle kosteudelle. Muita huomautuksia SD-muistikortissa on kirjoitussuojauskytkin. Uusien tietojen tallentaminen, olemassa olevien Kirjoitussuojauskytkin tietojen poistaminen tai kortin alustaminen joko kamerassa tai tietokoneessa voidaan estää asettamalla kytkin LOCK-asentoon. Jos SD-muistikortti poistetaan kamerasta heti käytön jälkeen, muistikortti voi olla kuuma. Älä poista SD-muistikorttia kamerasta tai katkaise kamerasta virtaa muistikortin tietojen tallentamisen tai lukemisen aikana. Tämä voi aiheuttaa tietojen menettämisen tai muistikortin vaurioitumisen. Älä taivuta SD-muistikorttia tai kohdista siihen voimakkaita iskuja. Suojaa kortti kosteudelta ja korkeilta lämpötiloilta. Älä poista SD-muistikorttia alustamisen aikana. Kortti voi vaurioitua käyttökelvottomaksi. SD-muistikortilla olevat tiedot saattavat tyhjentyä seuraavissa tilanteissa. Emme vastaa kadonneista tiedoista mikäli 1. käyttäjä käsittelee SD-muistikorttia väärin. 2. SD-muistikortti joutuu alttiiksi staattiselle sähkölle tai sähköisille häiriöille. 3. SD-muistikorttia ei ole käytetty pitkään aikaan. 4. SD-muistikortti tai akku poistetaan kortin tietojen tallentamisen tai lukemisen aikana. Jos SD-muistikorttia ei käytetä pitkään aikaan, kortilla olevia tietoja ei ehkä pystytä lukemaan. Muista tehdä tärkeistä tiedoista varmuuskopio tietokoneelle säännöllisin väliajoin. Alusta uudet SD-muistikortit. Alusta myös aiemmin muissa kameroissa tai laitteissa käytetyt SD-muistikortit.

9 Huomioi, että SD-muistikortille tallennettujen tietojen poistaminen tai kortin alustaminen ei täysin poista alkuperäisiä tietoja. Poistetut tiedot voidaan joskus palauttaa kaupallisesti saatavilla olevan ohjelmiston avulla. Jos aiot heittää SD-muistikorttisi pois tai lahjoittaa tai myydä sen, varmista, että kortti on täysin tyhjä tai tuhoa kortti, mikäli se sisältää henkilökohtaisia tai arkaluontoisia tietoja. Kameran omistaja on aina itse vastuussa SD-muistikortille tallennetuista tiedoista. 7 Tuotteen rekisteröinti Pyydämme rekisteröimään kamerasi sen mukana toimitetun CD-ROM-levyn ohjeiden mukaisesti tai PENTAXin verkkosivustossa. Näin voimme palvella sinua paremmin. Katso lisätietoja kohdasta s.314. Kiitos yhteistyöstäsi.

10 8 Muistiinpanoja

11 Sisällysluettelo 9 Kameran turvallinen käyttö...1 Varotoimenpiteet käytön aikana...4 Sisällysluettelo...9 Käyttöoppaan rakenne...15 Ennen kameran käyttöä 17 I Ominaisuudet...18 Pakkauksen sisällön tarkastaminen...22 Kameran osien nimet ja toiminta...23 Kuvaustila...24 Katselutila...27 Näyttö...29 Etsin...41 Nestekidenäyttö...43 Toimintoasetuksien muuttaminen...45 Toimintopainikkeiden käyttö...45 Ohjauspaneelin käyttäminen...46 Valikoiden käyttö...47 Tilanvalitsimen käyttäminen...51 Aloittaminen 53 Hihnan kiinnittäminen...54 Akun asettaminen laitteeseen...55 Akun lataaminen...55 Akun asettaminen paikalleen ja poistaminen...56 Akun varaustilan ilmaisin...57 Verkkolaitteen käyttö (lisävaruste)...58 SD-muistikortin asennus/poisto...60 Objektiivin kiinnittäminen...62 Etsimen diopterikorjauksen säätäminen...64 Kameran kytkeminen päälle ja pois päältä...65 Aloitusasetukset...66 Näyttökielen asettaminen...66 Päivämäärän ja kellonajan asettaminen...68

12 10 Perustoiminnot 71 Kuvauksen perustoiminnot...72 Kuvaaminen kameran valitsemilla asetuksilla...72 Zoomobjektiivin käyttäminen...75 Kiinteän salaman käyttäminen...76 Salamakuvauksen tilan asettaminen...76 Kiinteän salaman käyttäminen...79 Kuvien katseleminen...81 Kuvien katseleminen...81 Yhden kuvan poistaminen...82 Kuvaustoiminnot 85 Kuvaustoimintojen käyttäminen...86 Suuntapainikkeiden asetuskohdat...86 Tallennustilavalikossa määritettävät asetukset...87 Mukautettavien asetuksien valikossa määritettävät asetukset...90 Valotuksen asettaminen...94 Herkkyyden asettaminen...94 Kuvien kohinan vähentäminen (kohinanpoisto)...96 Valotustilan muuttaminen Valotuksen mittaustavan valitseminen Valotuksen säätäminen Valotuksen lukitseminen ennen kuvan ottamista (AE-lukitus) Tarkentaminen Automaattitarkennuksen käyttäminen AF-hienosäätö Tarkennusalueen valitseminen (automaattitarkennuksen tarkennuspiste) Tarkennuksen säätäminen käsin (manuaalitarkennus) Sommittelun, valotuksen ja tarkennuksen tarkistaminen ennen kuvan ottoa (esikatselu) Esikatselutavan valitseminen Optisen esikatselun näyttäminen Digitaalisen esikatselunäkymän näyttäminen Kuvanvakaajatoiminnon käyttö laukaisutärähdyksen estämiseksi Kuvanvakaajatoiminnon käyttäminen Vitkalaukaisimen käyttäminen Kaukosäätimen (valinnainen) avulla kuvaaminen Kuvaaminen peili ylhäällä...146

13 Yhtäjaksoinen kuvaaminen Jatkuva kuvaus Sarjakuvaus Monivalotus Asetuksien säätäminen kuvaamisen aikana (automaattinen haarukointi) Asetuksien muuttaminen automaattisesti kuvaamisen aikana (valotuksen haarukointi) Muiden asetuksien säätäminen kuvaamisen aikana (laajennettu haarukointi) Kuvaaminen digitaalisuotimia käyttämällä Kuvaaminen elävän näkymän kanssa Elävän näkymän asetukset Valokuvan ottaminen Liikkuvan kuvan tallentaminen Videokuva-asetuksien muuttaminen Mikrofonin kytkeminen Liikkuvan kuvan tallentaminen Videoleikkeiden katseleminen Videoleikkeiden muokkaaminen Salaman käyttäminen Kiinteän salaman käyttäminen Salaman ominaisuudet eri valotustiloissa Hitaan synkronoinnin käyttäminen Suljinverhon synkronoinnin käyttäminen Etäisyys ja aukko kiinteää salamaa käytettäessä Objektiivien yhteensopivuus kiinteän salaman kanssa Ulkoisen salaman (lisävaruste) käyttäminen P-TTL-automaattisalaman käyttö Lyhyen täsmäysaikatilan käyttäminen Salaman käyttäminen langattomassa tilassa Ulkoisen salaman kytkeminen erillisellä jatkojohdolla Kontrastinhallintatäsmäys X-synkronointiliitin Kuvausasetukset 199 Tiedostomuodon asettaminen JPEG-kuvan tallennettavien pikseleiden asettaminen JPEG-laatutason asettaminen Tiedostomuodon asettaminen...202

14 12 Valkotasapainon säätäminen Valkotasapainon säätäminen manuaalisesti Valkotasapainon säätäminen värilämpötilan avulla Väriavaruuden asettaminen Kuvien korjaaminen Kirkkauden säätäminen Linssiväärist. korjaus Sommittelun säätäminen Kuvan viimeistelysävyn asetus Mukautetun kuvan asettaminen Ristiinkehityksen asettaminen Usein käytettyjen asetuksien tallentaminen Asetuksien tallentaminen Tallennettujen USER-asetuksien tarkistaminen Tallennettujen USER-asetuksien käyttäminen Oletusasetuksien palauttaminen Katselutoiminnot 231 Katselutoimintojen käyttäminen Katselutilan valikossa määritettävät asetukset Katseluvalikossa määritettävät asetukset Katselun näyttötavan määrittäminen Kuvien suurentaminen Useiden kuvien näyttäminen Monikuvanäkymän näyttö Kuvien näyttäminen kansio kerrallaan Kuvien näyttäminen kuvauspäivämäärän perusteella (kalenterinäkymä) Useiden kuvien yhdistäminen (Hakemisto) Kuvien toisto jatkuvana esityksenä Kuvien kääntäminen Useiden kuvien poistaminen Valittujen kuvien poistaminen Kansion poistaminen Kaikkien kuvien poistaminen Kuvien suojaaminen poistolta (suojaus) Kameran liittäminen AV-laitteeseen Kameran kytkeminen videotuloliitäntään Kameran kytkeminen HDMI-liitäntään...251

15 Kuvien käsitteleminen Kuvakoon muuttaminen Tallennettavien pikselien määrän ja laatutason muuttaminen (Muuta kokoa) Kuvan osan rajaaminen (rajaus) Kuvien käsitteleminen digitaalisuotimilla Digitaalisuotimen käyttäminen Suodintehosteiden luominen RAW-kuvien kehittäminen Yhden RAW-kuvan kehittäminen Useiden RAW-kuvien kehittäminen Lisäasetuksien muuttaminen 267 Asetusvalikon käyttäminen Asetusvalikossa määritettävät asetukset SD-muistikortin alustaminen Painikkeiden ja valitsimien mukauttaminen E-valitsimien toimintojen määritys Painikkeiden toimintojen määrittäminen Merkkiäänien, päivämäärän ja kellonajan sekä näyttökielen asettaminen Äänimerkinasettaminen Päivämäärän ja kellonajan näytön muuttaminen Maailmanajan asettaminen Näyttökielen asettaminen (kieli) Näytön ja valikkonäkymän säätäminen Tekstikoon määrittäminen Opastusnäytön aika-asetuksen määrittäminen Ensimmäisen näytettävän valikon välilehden määrittäminen Tilanäytön näyttöasetuksien määrittäminen Pikakatselun näytön asettaminen Näytön kirkkauden säätäminen Näytön värin säätäminen Elektronisen vesivaa'an näytön määrittäminen Kansion/tiedoston numeron asettaminen Kansion nimeämistavan muuttaminen Uusien kansioiden luominen Tiedoston nimen asettaminen Virta-asetuksien valitseminen Automaattisen virrankatkaisutoiminnon asettaminen Akun valitseminen...294

16 14 Valokuvaajan tietojen asettaminen DPOF-asetusten määrittäminen CMOS-kennon viallisien pikseleiden korjaaminen (pikselikartoitus) Kameraan tallennettavien asetuksien valitseminen (muisti) Kytkeminen tietokoneeseen 305 Kameralla otettujen kuvien muokkaaminen tietokoneella Kuvien tallentaminen tietokoneelle USB-liitäntätilan määritys Kameran kytkeminen tietokoneeseen Mukana toimitettavan ohjelmiston käyttäminen Ohjelmiston asentaminen PENTAX Digital Camera Utility 4 -ohjelman näkymät Liite 315 Oletusasetukset Valikoiden oletusarvojen palauttaminen Tallennustila-/toisto-/asetusvalikon asetuksien palauttaminen oletusarvoihin Muokattujen asetuksien valikon oletusarvojen palauttaminen Erilaisien objektiiviyhdistelmien mahdollistamat toiminnot Aukkorenkaan käyttäminen CMOS-kennon puhdistus Pölyn irrottaminen ultraäänitärinällä (Pölynpoisto) Pölyn havaitseminen CMOS-kennolla (pölyhälytys) Pölyn irrottaminen puhaltimella GPS-laitteen käyttö Kohteen etäisyyden ja suunnan näyttäminen (Yksinkertainen navigointi) Taivaankappaleiden kuvaaminen (TÄHTISEURANTA) Virheilmoitukset Vianetsintä Tekniset tiedot Hakemisto TAKUUEHDOT...363

17 Käyttöoppaan rakenne Tämä käyttöopas sisältää seuraavat luvut. 1 Ennen kameran käyttöä Kameran ominaisuuksia, lisävarusteita ja eri osien nimiä ja toimintoja. 2 Aloittaminen Kameran ostamisen jälkeen, ennen kuvien ottamista suoritettavat toimenpiteet. Lue tämä osio ja noudata sen ohjeita. 3 Perustoiminnot Kuvaamiseen ja kuvien katseluun liittyvät toimenpiteet. 4 Kuvaustoiminnot Kuvaamiseen liittyvät toiminnot. 5 Salaman käyttäminen Yhdysrakenteisen salaman ja ulkoisien salamalaitteiden käyttäminen. 6 Kuvausasetukset Kuvankäsittelyn asetuksiin ja tiedostomuodon valintaan liittyvät toimenpiteet. 7 Katselutoiminnot Kuvien katseluun, poistamiseen ja suojaamiseen liittyvät toimenpiteet. 8 Kuvien käsitteleminen Kuvien koon muuttamiseen, digitaalisien suotimien käyttöön ja RAW-muodossa otettujen kuvien kehittämiseen liittyvät toimenpiteet. 9 Lisäasetuksien muuttaminen Kameran asetuksiin, kuten näytön asetuksien muuttamiseen ja kuvatiedostojen nimeämiskäytäntöihin, liittyvät toimenpiteet. 10 Kytkeminen tietokoneeseen Kameran kytkeminen tietokoneeseen. Tähän lukuun sisältyvät ohjelmien asennusohjeet ja siinä kerrotaan yleisesti kameran mukana toimitetusta ohjelmistosta. 11 Liite Tietoja vianetsinnästä sekä yhteystietoja

18 16 Tässä käyttöoppaassa käytettyjen symbolien merkitys on selitetty alla. 1 Viittaa sivunumeroon, jossa on toimintoon liittyviä lisätietoja. Tarkoittaa hyödyllisiä tietoja. Viittaa kameran käyttämiseen liittyviin varotoimiin. Tässä käyttöoppaassa nelitoimisäätimen painikkeisiin viitataan seuraavasti:

19 1 Ennen kameran käyttöä Tarkista pakkauksen sisältö, kameran osien nimet ja toiminta ennen kameran käyttöä. I Ominaisuudet Pakkauksen sisällön tarkastaminen Kameran osien nimet ja toiminta Toimintoasetuksien muuttaminen Tilanvalitsimen käyttäminen... 51

20 18 I Ominaisuudet 1 Ennen kameran käyttöä Kamerassa käytetään kooltaan 23,7 15,7 mm:n CMOS-kennoa, jossa on 16,28 miljoonaa tehollista pikseliä. Tämä takaa hyvän tarkkuuden ja laajan dynaamisen kuva-alueen. Kamerassa on SR-kuvanvakaaja eli liikkuva kuvakenno, joka vähentää laukaisutärähdyksen vaikutusta kuvissa. Sen ansiosta saat mahdollisimman teräviä kuvia kaikilla objektiivityypeillä. Kamerassa on 11 tarkennuspisteen automaattitarkennus. Keskimmäiset 9 pistettä ovat laajakulmaristitunnistimia. Kamerassa on perinteisestä 35 mm:n kamerasta tuttu etsin, jonka suurennuskerroin on 0.92 ja kuvakulma 100 %, joten manuaalitarkennus on helpompi suorittaa. Kamerassa on myös tarkennuspisteen osoitustoiminto, jossa automaattitarkennuksen aktiiviset pisteet palavat punaisina. Kamerassa on suuri 3,0 tuuman näyttö, jossa on noin pikseliä laaja katselukulma sekä kirkkauden ja värin säätötoiminnot, jotka mahdollistavat kuvien näyttämisen erittäin tarkasti. Kamerassa on elävä näkymä -toiminto, jonka avulla kuvia voidaan ottaa ja tarkastella reaaliaikaisesti näytön avulla. Erilaisien objektiivien ominaisuuksia voidaan hyödyntää myös videokuvauksessa. Kamera voi myös lähettää komposiitti- ja HDMIvideosignaalia, jonka avulla valokuvia ja liikkuvaa kuvaa voidaan katsella esimerkiksi televisiosta tai hyvälaatuisesta näytöstä. Kameran osat on valmistettu käyttäjäystävällisiksi. Näytön tekstit ovat suurikokoisia, valikot helppokäyttöisiä ja sen kontrasti on hyvä. Näiden ominaisuuksien ansiosta kameran käyttäminen on helppoa. Kameran runko on magnesiumseosta. Valintakiekot, painikkeet ja liikkuvat osat ovat pölysuojattuja ja vesitiiviitä. Kamerassa on pölynpoistotoiminto, joka poistaa CMOS-kennolle kertyneen pölyn. Kamerassa on Hyper-program- ja Hyper-manual-tilat, jotka mahdollistavat kuvien ottamisen halutulla valotuksella. Kamerassa on myös herkkyyspainotteinen automaattivalotustila K, joka säätää automaattisesti aukon ja suljinajan asetetun herkkyyden mukaiseksi, sekä suljin- ja aukkopainotteinen automaattivalotustila L, joka säätää herkkyyden automaattisesti asetetun aukon ja suljinajan mukaiseksi. Kamerassa on digitaalisuotimia, joiden avulla voit muokata kuvaa jo kamerassa. Voit käyttää esimerkiksi väri- tai pehmennyssuodinta kuvia ottaessasi tai muokata kuvia niiden ottamisen jälkeen.

21 Kamerassa on kuvanmuokkaustoiminto, jonka avulla voidaan säätää kuvan asetuksia ja katsella muokkauksien vaikutusta reaaliaikaisesti. Näin voidaan saada aikaiseksi entistä monipuolisempia kuvia. Tallentaa kuvat monipuolisessa JPEG-muodossa tai korkealaatuisessa ja täysin muokattavassa RAW-muodossa. Valitsemalla JPEG+RAWtoiminnon voit tallentaa kuvan samanaikaisesti molemmissa muodoissa. Jos viimeksi tallennetun kuvan tiedostomuoto on JPEG ja kuva on edelleen välimuistissa, voit tallentaa kuvan myös RAWmuodossa. RAW-tiedostoja on helppo muokata suoraan kamerassa. A-tilaan voi tallentaa enintään viisi asetusta. /Y-painikkeen ja e-valitsemien toiminnot ovat myös muokattavissa ja ne nopeuttavat kameran käyttöä käyttötavasta riippumatta. Kameran kanssa voidaan käyttää D-BG4-akkukahvaa (lisävaruste), jossa on erillinen laukaisin pystysuuntaisien kuvien ottamista varten. Jos sekä kamerassa että akkukahvassa (D-LI90) on akku, sitä akkua, jossa on enemmän virtaa, käytetään ensisijaisesti. Tämä mahdollistaa kameran kaikkien ominaisuuksien hyödyntämisen entistä pitempään. Ensisijaisesti käytettävä akku voidaan valita valikosta, jolloin valittu akku käytetään ensin kokonaan tyhjäksi ennen toisen akun hyödyntämistä Ennen kameran käyttöä Shake Reduction -kuvanvakaaja (SR) Tämän kameran kuvanvakaajassa (SR) on PENTAXin alkuperäinen järjestelmä, jossa magneettinen voima liikuttaa kuvatunnistinta suurella nopeudella vähentäen kameran tärinää. Kamerasta saattaa kuulua jonkin verran kuvanvakaajan toiminnan aiheuttamaa ääntä, kun kamera tärähtää, esimerkiksi kuvasommitelmaa muutettaessa. Tämä on normaalia eikä kyseessä ole toimintahäiriö.

22 20 1 Ennen kameran käyttöä Tämän kameran ja 35 mm:n järjestelmäkameroiden kuvaan tallentuva alue on erilainen, vaikka käytettäisiin samaa objektiivia, koska 35 mm:n filmi on eri kokoinen kuin CMOS-kenno. 35 mm:n filmin ja CMOS-kennon koot 35 mm:n filmi : mm Tämän kameran CMOS-kenno : 23,7 15,7 mm Jos halutaan tallentaa sama kuva-ala, 35 mm:n kamerassa käytettävän objektiivin polttovälin pitää olla noin 1,5 kertaa pidempi kuin tässä kamerassa. Saat laskettua polttovälivastaavuuden jakamalla 35 mm:n objektiivin polttovälilukeman 1,5:llä. Esimerkki) Jos haluat tallentaa saman kuva-alan kuin 35 mm:n filmikameraan kiinnitetyllä 150 mm:n objektiivilla 150 1,5=100 Käytä tässä kamerassa 100 mm:n objektiivia. Vastaavasti 35 mm:n filmikamerassa tarvittava polttoväli voidaan laskea kertomalla tässä kamerassa käytettävän objektiivin polttoväli 1,5 llä. Esimerkki) Jos tässä kamerassa käytetään 300 mm:n objektiivia 300 1,5=450 Polttoväli vastaa 35 mm:n filmikamerassa 450 mm:n objektiivia. Tietoja J-mallista I-malliin verrattuna J-malli pystyy tallentamaan pienet yksityiskohdat ylivertaisella tarkkuudella, mikä mahdollistaa entistä tarkempien kuvien ottamisen. Huomioi seuraavat asiat, jotta voit nauttia kaikista J-mallin suuren tarkkuuden tarjoamista hyödyistä. Suuren tarkkuuden ja aukon välinen suhde Kun otetaan kuvia tilanteissa, joissa on tärkeää saada tallennettua yksityiskohdat mahdollisimman tarkasti, on suositeltavaa käyttää enintään aukkoarvoa F8, jotta vältytään diffraktiolta. Mikäli kuvassa on havaittavia värivirheitä tai moiré-ilmiötä, kokeile arvoa F8 suurempaa aukkoasetusta. Värivirheet ja moiré Vaikka J-malli soveltuu I-mallia paremmin pienien yksityiskohtien tallentamiseen, värivirheitä ja moiré-ilmiötä eli läikekuvioita esiintyy sillä otetuissa kuvissa helpommin. Esimerkiksi jos Mukautettu kuva -asetuksissa korostetaan terävyyttä, kuva voi joissakin tapauksissa näyttää epäluonnolliselta. Etsi sopiva tasapaino yksityiskohtien tallentamisen tarkkuuden ja kuvan prosessointitarpeen välille.

23 Voit tarkistaa kuvissa esiintyvät värivirheet ja moiré-kuviot siirtämällä kuvat tietokoneelle ja tarkastelemalla niitä 100 %:n koossa. 21 JPEG-laatu Jos kuvaat JPEG-kuvia laatuasetuksella E tai D, tarkkoja kuvia ei tallenneta ja pienien yksityiskohtien tallennuskyky on vähäisempi. Käytä [JPEG-laatu]-asetuksia C tai Z, mikäli mahdollista. Kameran tärinä Tarkkoja kuvia ei voida tallentaa, jos kamera tärisee kuvattaessa. Voit ehkäistä kameran tärinää käyttämällä tarvittaessa jalustaa. 1 Ennen kameran käyttöä

24 22 Pakkauksen sisällön tarkastaminen 1 Kameran pakkauksen mukana toimitetaan seuraavat varusteet. Tarkista, että kaikki varusteet ovat mukana pakkauksessa. Ennen kameran käyttöä Varustekengän suojus FK (asennettu kameraan) Silmäkuppi FR (asennettu kameraan) ME-etsimen suojus Synkronointiliittimen 2P-suojus (asennettu kameraan) Rungon suojus (asennettu kameraan) Kolmiorengas ja suoja (asennettu kameraan) Ladattava litium-ioniakku D-LI90 Akkulaturi D-BC90 Virtajohto USB-kaapeli I-USB7 AV-kaapeli I-AVC7 Hihna O-ST132 Ohjelmisto (CD-ROM-levy) S-SW132 Käyttöopas (tämä opas)

25 Kameran osien nimet ja toiminta 23 Kiinteä salama Lisävarustekenkä Kantohihnan kiinnityslenkki AF-apuvalo Vitkalaukaisimen valo/ kaukosäätimen vastaanotin Objektiivin kiinnityskohdistin Objektiivin vapautuspainike Kaiutin Mikrofoni Etsin Mikrofoniliitäntä Mini HDMI -liitäntä (C-tyyppi) PC/AV-liitäntä Verkkovirtaliitäntä Liittimien suojus Näyttö Kantohihnan kiinnityslenkki X-synkronointiliitin Peili AF-liitin Objektiivitietoliitännät Diopterikorjauksen säädin Nestekidenäyttö Kuvatason ilmaisin SD-muistikortin paikka Vitkalaukaisimen valo/ kaukosäätimen vastaanotin Lankalaukaisimen liitin Muistikortin merkkivalo 1 Ennen kameran käyttöä Jalustakierre Akkukahvan liittimet Akkutilan kannen avausvipu Akkutilan kansi * Ensimmäisessä kuvassa kamerasta on irrotettu varustekengän suojus FK. * Toisessa kuvassa kamerasta on irrotettu varustekengän suojus FK ja silmäkuppi FR.

26 24 Jos liittimien suojuksia ei suljeta oikein, kameran pöly- ja vesitiiviys ei vastaa annettuja arvoja. 1 Ennen kameran käyttöä Kuvaustila Tässä kohdassa esitellään katselemisessa käytettävien painikkeiden ja valitsimien toiminnot. Jokaisen osan tehdasasetus esitellään tässä, mutta joillakin osilla on useita tehtäviä ja ne toimivat eri tavoin valitusta asetuksesta riippuen a 6 c d b e f g h i j k l m

27 1 m (Valotuksen korjaus) -painike Muuta valotuksen korjausarvoa kääntämällä kameran takaosan e-valitsinta (S) ja painamalla tätä painiketta (s.117). 2 o-painike Voit määrittää ISOherkkyysasetuksen kääntämällä kameran takaosan e-valitsinta (S) ja painamalla tätä painiketta (s.94). 3 Laukaisin Voit ottaa kuvia painamalla laukaisinta (s.74). 4 Pääkytkin Liikuta kytkintä, kun haluat kytkeä virran päälle/pois päältä (s.65) tai esikatsella kuvia. (s.133) 5 Kameran etuosan e-valitsin (R) Muuttaa asetuksia. Voit vaihtaa valikkoa, kun valikkonäyttö on näkyvissä (s.48). 6 Objektiivin vapautuspainike Irrota objektiivi painamalla tätä painiketta (s.63). 7 E (Salaman nosto) -painike Voit nostaa kiinteän salaman ylös painamalla tätä painiketta (s.79). 8 Tilanvalitsimen lukituspainike Vapauta tilanvalitsin painamalla tätä painiketta. (s.51) 9 Tilanvalitsin Määrittää käytettävän valotustilan (s.51). 0 Mittaustilan valintakytkin Määrittää käytettävän mittaustilan. (s.115) a b c d e f g /Y-painike Voit määrittää tällä painikkeella kytkettävän toiminnon (s.274). Tarkennustilan valintakytkin Siirtyy automaattitarkennustilojen (l/k) (s.121) ja manuaalitarkennustilan (s.130) välillä. Q (Katselu) -painike Siirtyy katselutilaan (s.81). M-painike Vaihtaa näytön esitystapaa (s.30). Takaosan e-valitsin (S) Muuttaa asetuksia. Voit vaihtaa valikkoa, kun valikkonäyttö on näkyvissä (s.48). L-painike Lukitsee valotuksen ennen kuvan ottamista (s.119) ja tallentaa esikatselukuvan. (Vihreä) -painike Kytkee automaattivalotustilan ja palauttaa oletusasetukset Ennen kameran käyttöä

28 26 1 Ennen kameran käyttöä h i j k Automaattitarkennuspisteen valitsin Määrittää tarkennusalueen. (s.127) =-painike Määrittää tarkennusalueen ja kytkee manuaalitarkennuksen väliaikaisesti. (s.124) U (Elävä näkymä) -painike Näyttää elävän näkymän kuvan (s.167). 4-painike Kun ohjauspaneeli tai valikkonäyttö ilmestyy näkyviin, vahvista kohteen valinta tällä painikkeella. Kun automaattitarkennuksen tarkennuspisteen valitsin on kohdassa j (Valitse), voit ottaa automaattitarkennuksen tarkennuspisteen siirtotoiminnon käyttöön painamalla tätä painiketta (s.128). l Nelitoimisäädin (2345) Näyttää kuvasiirtotapa-/ salamatila-/valkotasapaino-/ kuvanmuokkausvalikon. (s.86) Kun ohjauspaneeli tai valikkonäyttö ilmestyy näkyviin, siirrä kohdistinta tai muuta valikkokohtia tällä. Kun automaattitarkennuksen tarkennuspisteen valitsin on kohdassa j (Valitse), voit ottaa automaattitarkennuksen tarkennuspisteen siirtotoiminnon käyttöön painamalla tätä painiketta (s.128). m 3-painike Näyttää [A Tallennustila 1] -valikon (s.87). Voit palata edelliseen näkymään painamalla tätä painiketta valikon ollessa näkyvissä.

29 Katselutila 27 Tässä kohdassa esitellään katselemisessa käytettävien painikkeiden ja valitsimien toiminnot Ennen kameran käyttöä a b 7 c

30 28 1 Ennen kameran käyttöä 1 m (Valotuksen korjaus) -painike Voit lisätä suurennusta painamalla tätä painiketta suurennusnäkymässä. (s.235) 2 Laukaisin Siirry kuvaustilaan painamalla laukaisin puoliväliin. 3 Pääkytkin Siirtämällä kytket kameran virran päälle ja pois. (s.65) 4 Kameran etuosan e-valitsin (R) Tällä valitsemalla voit näyttää seuraavan tai edellisen kuvan. 5 i (Poista) -painike Voit poistaa kuvia painamalla tätä painiketta (s.82). 6 Q (Katselu) -painike Siirry kuvaustilaan painamalla tätä painiketta. 7 M-painike Vaihtaa näytön esitystapaa (s.34). 8 Kameran takaosan e-valitsin (S) Tämän valitsimen avulla voidaan vaihtaa kuvan suurennusta suurennusnäkymässä (s.235) tai näyttää useita kuvia samanaikaisesti (s.236). 9 L-painike Jos edellisen otetun kuvan tiedostomuoto on JPEG ja sen tiedot ovat edelleen puskurimuistissa, voit tallentaa kyseisen kuvan RAW-muodossa painamalla tätä painiketta (s.82). 0 (Vihreä) -painike Voit vähentää suurennusta painamalla tätä painiketta suurennusnäkymässä. (s.235) a 4-painike Vahvistaa valikossa tai katselutilassa valitun asetuksen. b Nelitoimisäädin (2345) Käytä tätä säädintä liikkuaksesi näytöllä näkyvässä valinta- ja katseluvalikoissa. Voit näyttää katselutilan valikon painamalla nelitoimisäädintä (3) (s.232). c 3-painike Painamalla tätä painiketta voit näyttää [Q Katselu 1] -valikon (s.233).

31 Näyttö Erilaisia tietoja näytetään näytössä kameran tilasta riippuen. Näytön kirkkautta ja väriä voidaan säätää (s.286, s.287) Käynnistettäessä tai tilanvalitsinta käytettäessä Opastukset näkyvät näytössä 3 sekuntia (oletusasetus), kun kamera on kytketty päälle tai tilanvalitsinta on käännetty. 1 P Ohjelmall. autom. valotus Ennen kameran käyttöä 2 RAW RAW P Tv AF Ota AF käyttöön Av 10/10/ :30AM 1 2 Valotustila (s.100) Opasnäyttö 3 4 * Kohta 3 näkyy vain, kun [Maailmanaika]-asetuksena on [Kohde]. 3 4 Maailmanaika (s.278) Nykyinen päivämäärä ja kellonaika (s.68) Jos et halua, että opastukset näytetään näytössä, valitse [R Asetus 1] -valikon [Opastusnäyttö]-kohdan asetukseksi [Pois] (s.283). Kun valitsin on asetettu A-tilaan, näytöllä näkyy 30 sekunnin ajan A-tilan (A1 A5) valintanäyttö [Opastusnäyttö] -asetuksesta riippumatta (s.227).

32 30 Tallennustila 1 Ennen kameran käyttöä Kuvaamisen aikana näytetään tilanäyttö, jossa näkyvät käytössä olevat toimintoasetukset. Voit vaihtaa näytettävän näkymän tyyppiä painamalla M-painiketta. P 1/ ISO AUTO AF.S 2000 F ±0.0 ±0±0 ISO AUTO AWB JPEG 16M JPEG 16M [ 37] [ 37] Tilanäyttö Ohjauspaneeli M M ISO AUTO -asetus Säätöalue OFF OFF OFF OFF OFF 11 HDR OFF M M Tyhjä Elektronisen vesivaa'an näyttö [Elektroninen vesivaaka] -toiminnon oletusasetus on P (pois päältä). Asetusta voidaan muuttaa [A Tallennustila 4] -valikossa (s.288).

33 Tilanäyttö (Tässä osiossa esitetyt kohteet eivät välttämättä vastaa kaikilta osin lopullista tuotetta. Kameran varsinainen näyttö voi olla erilainen.) 31 P USER1 SHIFT 1/ ISO AUTO AF.S G1A1 F AWB 11 JPEG 16M [1234] 1 Valotustila (s.100) 2 AE-lukitus (s.119) 3 Sarjakuvaus (s.149)/monivalotus (s.152)/laajennettu haarukointi (s.157)/digitaalisuotimet (s.160)/ HDR-kuvaus (s.213) 4 Shake Reduction (Kuvanvakaaja) (s.138) / horisontin korjaus (s.139) 5 Tarkennustapa (s.121) 6 Mittaustapa (s.115) 7 Akun varaus (s.57) 8 E-valitsimen opas 9 Suljinaika 10 Aukkoarvo 11 ISO/ISO AUTO 12 Herkkyys (s.94) 13 Valotuksen korjaus (s.117)/ valotuksen haarukointi (s.154) Valotuksen korjauksen palkki 15 Salamakuvauksen tila (s.76) 16 Kuvaustapa (s.86) 17 Valkotasapaino (s.205) 18 Kuvanmuokkaus (s.219) 19 Tiedostomuoto (s.202) 20 JPEG-kuvan tallennetut pikselit (s.200) 21 JPEG-kuvan laatu (s.201) 22 GPS-paikannuksen tila 23 Salamavalon valotuksen korjaus (s.78) 24 Valkotasapainon hienosäätö (s.207)/ristiinkehitys (s.222) 25 Automaattitarkennuksen tarkennuspiste (s.127) 26 Jäljellä oleva kuvientallennuskapasiteetti/ -painikkeiden opastusnäyttö 1 Ennen kameran käyttöä * Ilmaisin 22 näytetään vain, kun GPS-laite (lisävaruste) on kytkettynä kameraan ja toiminnassa (s.335).

34 32 Ohjauspaneeli Ohjauspaneeli voidaan näyttää ja asetuksia muuttaa painamalla tilanäytössä M-painiketta (s.46). 1 Ennen kameran käyttöä ISO AUTO -asetus Säätöalue ISO AUTO OFF OFF JPEG OFF OFF 16M OFF 11 HDR OFF [ 37] 1 Toiminnon nimi 2 ISO AUTO -asetus (s.95) 3 AUTO-tarkennuspisteen asetus (s.127) 4 Kirkkauskorjaus (s.212) 5 Varjon korjaus (s.212) 6 Vääristymän korjaus (s.215) 7 Purppurareunaisuuden säätö (s.216) 8 Ristiinkehitys (s.222) 9 Laajennettu haarukointi (s.157) 10 Digitaalisuodin (s.160) HDR-kuvaus (s.213) 12 Tiedostomuoto (s.202) 13 JPEG-kuvan tallennetut pikselit (s.200) 14 JPEG-kuvan laatu (s.201) 15 Shake Reduction (Kuvanvakaaja) (s.138) 16 Nykyinen päivämäärä ja kellonaika 17 Jäljellä oleva kuvientallennuskapasiteetti 3 Et voi valita asetuksia, joita ei voi muuttaa kameran asetuksista johtuen. Jos [R Asetus 1]-valikon [Tilanäyttö] (s.284) -kohdan asetus on P (pois päältä), tilanäyttöä ei näytetä. Muutettava asetus tai valittavissa olevien painikkeiden opasnäytöt näkyvät tilanäytössä sinisinä (kun [R Asetus 1] -valikon [Tilanäyttö]-asetukseksi (s.284) on valittu [Näytön väri 1]). Tilanäyttö sulkeutuu, jos mitään valintoja ei tehdä 30 sekunnin aikana. Voit näyttää näkymän uudelleen painamalla M-painiketta. Jos mitään valintoja ei tehdä ohjauspaneelissa 30 sekunnin aikana, tilanäyttö tulee takaisin näkyviin. Tilanäytön tallennettavien kuvien enimmäislukumäärä on [9999]. Vaikka tallennettavia kuvia on tai enemmän, luku [9999] näytetään.

35 33 Elektronisen vesivaa'an näyttö Tässä kamerassa on elektroninen vesivaaka, joka tunnistaa, onko kamera suorassa. Kun [Elektroninen vesivaaka] -asetuksen tilaksi on valittu O (käytössä), voit näyttää vesivaa an painamalla ohjauspaneelinäytössä M-painiketta. Jos [Elektroninen vesivaaka] -toiminto on määritetty /Y-painikkeelle, voit kytkeä näytön päälle tai pois päältä painamalla /Y-painiketta. Näytön alaosassa näkyy kameran vaakatason kallistuksen osoittava palkki ja oikeassa laidassa pystysuunnan kallistuksen palkki. Esimerkki: 1 Ennen kameran käyttöä Vaaka- ja pystytaso suorassa (vihreä) Kallistettuna 1,5 vasemmalle (keltainen) Pystysuunta suorassa (vihreä) Ei vaakasuunnan näyttöalueella (punainen) Kallistettuna 5 ylös (keltainen) Vaakasuunta suorassa (vihreä) Ei pystysuunnan näyttöalueella (punainen) [Elektroninen vesivaaka] -toiminnon oletusasetus on P (pois päältä). Asetusta voidaan muuttaa [A Tallennustila 4] -valikossa (s.288). Katso ohjeet toiminnon määrittämiseksi /Y-painikkeelle kohdasta s.274. Elektronisen vesivaa an näyttö katoaa, jos mitään toimintoa ei valita 1 minuutin sisällä. Jos kameran kallistuskulmaa ei voida havaita, palkkien molemmat päät ja keskiosat vilkkuvat punaisina.

36 34 1 Ennen kameran käyttöä Kamera pystyasennossa Kun kamera on pystyasennossa kirkkautta mitattaessa, tilanäyttö tai ohjauspaneeli näytetään pystyssä. Nelitoimisäätimen (2345) painikkeiden suunnat vaihtuvat myös kameran asennon mukaan. Jos haluat, että näytön sisältö näytetään aina vaakasuunnassa, määritä asetus [R Asetus 1] -valikon kohdassa [Tilanäyttö] (s.284). Katselutila ISO AUTO -asetus Säätöalue ISO AUTO OFF OFF JPEG OFF OFF 16M OFF HDR OFF [1234] Kamera vaihtaa tietonäytön tyyppiä, kun M-painiketta painetaan toiston aikana. Normaali Histogramminäkymä Yksityiskohtaisien tietojen näkymä Näkymä ilman tietoja Tallennettu kuva, tiedostomuoto ja opasteet näytetään. Otettu kuva ja histogrammi (kirkkaus/rgb) näytetään. Toiminto ei ole käytettävissä liikkuvan kuvan toiston aikana (s.38). Tarkat tiedot kuvien tallennusasetuksista ja -ajankohdasta näytetään (s.36). Vain valittu kuva näytetään.

37 AE-L RAW AE-L RAW M JPEG 1/ 2000 F5.6 ISO 200 1/ 2000 F5.6 ISO Normaali M M Histogramminäkymä M AE-L RAW Ennen kameran käyttöä Näkymä ilman tietoja 1/ 2000 F5.6 ISO 200 Yksityiskohtaisien tietojen näkymä Näytettävän tietonäkymän tyyppi on sama kuin edellisellä katselukerralla. Jos [A Tallennustila 5] -valikon [Muisti]-kohdan [Katselutietojen näyttö] -asetus on P (pois päältä), [Normaali]-näkymä näytetään ensimmäisenä, kun kameraan kytketään virta (s.302).

38 36 Yksityiskohtaisien tietojen näkymä Sivujen välillä voidaan siirtyä nelitoimisäätimellä (23). (Tässä osiossa esitetyt kohteet eivät välttämättä vastaa kaikilta osin lopullista tuotetta. Kameran varsinainen näyttö voi olla erilainen.) 1 Ennen kameran käyttöä Sivu 1 Valokuva AF.C 1/2000 P 24mm ON ON F ISO 200 G2A1 JPEG 16M AdobeRGB 10/10/ :00AM ON ±0 ±0 ±0 ±0 ± Video MONO F2.8 10min10sec OFF Movie FullHD 25 10/10/ :00AM G2A1 ±0 ±0 ±0 ±0 ± Sivu 2 Stillkuva/video N ' W ' 10/10/2012 0m :00:

39 1 Kuvan kääntötiedot (s.244) 2 Otettu kuva 3 Valotustila (s.100) 4 Shake Reduction (Kuvanvakaaja) (s.138) / horisontin korjaus (s.139) 5 Suojaa (s.247) 6 Kansionumero-tiedostonumero (s.290) 7 Kuvaustapa (s.86) 8 Salamakuvauksen tila (s.76) 9 Polttoväli 10 Automaattitarkennuksen tarkennuspiste (s.127) / automaattitarkennustapa (s.165) 11 Tarkennustapa (s.121) 12 Mittaustapa (s.115) 13 Suljinaika 14 Digitaalisuodin (s.160) 15 Sarjakuvaus (s.152) / laajennettu haarukointi (s.157) / HDR-kuvaus (s.213) / ristiinkehitys (s.222) 16 Kirkkauskorjaus (s.212) 17 Varjon korjaus (s.212) 18 Vääristymän korjaus (s.215) 19 Purppurareunaisuuden säätö (s.216) 20 Aukkoarvo 21 Valotuksen korjaus (s.117) 22 Salamavalon valotuksen korjaus (s.78) 23 Herkkyys (s.94) 24 Valkotasapaino (s.205) 25 Valkotasapainon hienosäätö (s.207) 26 Tiedostomuoto (s.202) 27 Tallennetut pikselit (s.171, s.200) 28 Laatutaso (s.171, s.201) 29 Väriavaruus (s.211) 30 Kuvan viimeistelysävy (s.219) 31 Mukautetut kuvaparametrit (s.220) 32 Kuvauksen päiväys ja kellonaika 33 DPOF asetukset (s.299) 34 Tallennusaika 35 Ääniasetus (s.172) 36 Äänen tyyppi 37 Kuvaustapa (kaukosäädin) 38 Ristiinkehitys (s.222) 39 Luvattoman tietojenkäsittelyn varoitus 40 Valokuvaaja (s.297) 41 Tekijänoikeudenhaltija (s.297) 42 Leveysaste 43 Korkeus 44 Pituusaste 45 Objektiivin suunta 46 Koordinoitu yleisaika 37 1 Ennen kameran käyttöä * Ilmaisimet näytetään vain niissä kuvissa, joihin on tallennettu GPS-tiedot.

40 38 1 Ennen kameran käyttöä Histogramminäkymä Kamerassa on kaksi histogramminäyttöä. Kirkkaushistogrammi näyttää kirkkaustasojen jakauman ja RGB-histogrammi värien sävyjakaumat. Histogrammien välillä voidaan siirtyä nelitoimisäätimellä (23) AE-L RAW 23 AE-L RAW 23 1/ 2000 F5.6 ISO 200 1/ 2000 F5.6 ISO Kirkkaushistogrammi 1 Histogrammi (kirkkaus) 2 Suojaa 3 Kansionumero-tiedostonumero 4 Tallenna RAW-data 5 Siirry RGB-histogrammiin/ kirkkaushistogrammiin 6 Tiedostomuoto RGB-histogrammi 7 Suljinaika 8 Aukkoarvo 9 Herkkyys 10 DPOF Settings 11 Histogrammi (R) 12 Histogrammi (G) 13 Histogrammi (B) * Ilmaisin 2 näytetään vain suojatuille kuville. * Ilmaisin 4 näytetään vain, jos edellisen otetun kuvan tiedostomuoto on JPEG ja sen tiedot ovat edelleen puskurimuistissa (s.82). Yli- tai alivalottuneet alueet vilkkuvat, jos [Q Katselu 1] -valikon kohdan [Kirkas/tumma alue] (s.234) asetus on O (käytössä). Tämä ei koske RGB-histogramminäyttöä ja yksityiskohtaisien tietojen näyttöä.

41 Histogrammin käyttäminen 39 Histogrammi ilmaisee valotuksen jakautumisen kuvassa. Vaakasuora akseli on kirkkausakseli (tumma vasemmassa ja kirkas oikeassa päässä) ja pystyakseli ilmaisee pikselien määrän. Histogrammin muoto ennen ja jälkeen kuvan ottamisen osoittaa, ovatko kuvan valotus ja kontrasti oikein ja sen avulla voit päättää, tarvitsetko valotuksen korjausta tai otatko kuvan uudelleen. 1 Valotuksen säätäminen (s.117) 1 Kirkkauden säätäminen (s.212) Pikselimäärä (tumma) Kirkkaus (kirkas) Tummat kohdat Kirkkaat kohdat 1 Ennen kameran käyttöä Jos kuva on liian tumma, osa vasemmasta alueesta leikkautuu (tummat alueet, joissa ei ole yksityiskohtia) ja jos kuva on liian kirkas, osa oikeasta alueesta leikkautuu (kirkkaat alueet, joissa ei ole yksityiskohtia). Kirkkaat kohdat vilkkuvat näytössä punaisina ja tummat kohdat keltaisina, kun [Kirkas/tumma alue] -asetus on O (päällä). 1 Kuvien katseleminen (s.81) 1 Katselun näyttötavan määrittäminen (s.234) 1 Pikakatselun näytön asettaminen (s.285) Värivoimakkuuden jakautuminen näytetään kunkin värin osalta RGBhistogrammissa. Kuvioiden oikea puoli näyttää samanlaiselta kuvissa, joissa valkotasapaino on säädetty hyvin. Jos vain yksi väri on toispuoleisesti vasemmalla, kyseinen väri on liian voimakas. 1 Valkotasapainon säätäminen (s.205)

42 40 Opastusilmaisimet Seuraavat näytössä näkyvät ilmaisimet osoittavat painikkeet ja e-valitsimet, joita voidaan käyttää sillä hetkellä. 1 Ennen kameran käyttöä Esimerkki: 2 Nelitoimisäädin (2) 4-painike 3 Nelitoimisäädin (3) Vihreä painike 4 Nelitoimisäädin (4) L-painike 5 Nelitoimisäädin (5) i-painike R Etuosan e-valitsin Laukaisin S Takaosan e-valitsin /Y-painike 3-painike

43 Etsin Seuraavat tiedot näkyvät etsimessä: Ennen kameran käyttöä Automaattitarkennuksen tarkennuskehys 2 Pistemittauksen kehys (s.116) 3 Automaattitarkennuksen tarkennuspiste (s.127) 4 Salamavalon ilmaisin (s.76) Palaa: Vilkkuu: kun salama on käytettävissä. kun salaman käyttöä suositellaan eikä se ole asetettuna tai se latautuu. 5 Tarkennustapa (s.130) Näkyy, kun tarkennustila on \. 6 Suljinaika Alleviivattu, kun suljinaika on säädettävissä. Näyttää käsittelyn alkuun kestävän aikalaskurin kun kohinanpoistoasetus on käytössä. (s.96) 7 Aukkoarvo Alleviivattu, kun aukkoarvo on säädettävissä. [nr] vilkkuu, kun kohinanpoistoasetus on käytössä (s.96). 8 Tarkennuksen ilmaisin (s.74) Palaa: kun kuva on tarkennettu. Vilkkuu:kun kohde on epäterävä. 9 Valotuksen korjauksen palkki Näyttää valotuksen korjausarvot tai eron oikean ja nykyisen valotusarvon välillä, kun valotustilaksi on valittu a tai M (s.117). Näyttää kameran kallistuskulman, kun [Elektroninen vesivaaka] -asetus on O (käytössä) (s.44).

44 42 1 Ennen kameran käyttöä 10 ISO/ISO AUTO Näkyy, kun herkkyystietoja tarkastellaan. 11 Herkkyys/jäljellä oleva kuvien tallennuskapasiteetti Alleviivattu, jos herkkyys voidaan säätää. Näyttää tallennettavien kuvien määrän heti kuvanoton jälkeen. Näyttää säädettävän valotuksen korjausarvon. Näyttää poikkeaman oikeasta valotusarvosta, kun valotustilaksi on valittu a tai M ja [Elektroninen vesivaaka] -asetus on O (käytössä) (s.111). 12 AE-lukitus (s.119) Näkyy, kun automaattivalotuksen lukitustoiminto on käytössä. 13 Automaattitarkennuksen tarkennuspisteen muuttaminen (s.128) Näkyy, kun automaattitarkennuksen tarkennuspiste voidaan siirtää ja tarkennuspisteen valitsin on kohdassa j (Valitse). 14 Monivalotus (s.152) Näkyy, kun monivalotus on käytössä. 15 Mittaustapa (s.115) Näkyy, kun mittaustavaksi on valittu M (Keskustapainotteinen mittaus) tai N (Pistemittaus). 16 Shake Reduction (Kuvanvakaaja) (s.137) Näkyy, kun kuvanvakaaja on käytössä. 17 Salamavalon valotuksen korjaus (s.78) Näkyy, kun salamavalon valotuksen korjaus on käytössä. 18 Valotuksen korjaus (s.117)/valotuksen haarukointi (s.154) Näkyy valotuksen korjausarvoa säädettäessä tai kun käyttötavaksi on valittu [Valotuksen haarukointi]. 19 Tiedostomuoto (s.202) Näkyy, kun kuvan tallennusmuodoksi on valittu RAW/RAW+. Ei näy, jos tallennusmuoto on JPEG. Tiedot näytetään etsimessä, kun laukaisin painetaan puoliväliin sekä valotusmittauksen asetettuna käyttöaikana (oletusasetus: 10 sekuntia) (s.116). Automaattitarkennuksessa käytettävät tarkennuspisteet näkyvät punaisina (Tuo AF-alue näkyviin) painettaessa suljin puoliväliin (s.127). Kun [A Tallennustila 5] -valikon [Painikkeiden mukautus] -kohdan [AFpainike]-asetukseksi on valittu [Peruuta AF], etsimessä näkyy \ painettaessa =-painiketta(s.124). Näytössä voidaan näyttää enintään [9999] tallennettavaa kuvaa. Vaikka tallennettavia kuvia on tai enemmän, näyttöön voidaan tuoda vain [9999] kuvaa.

45 Nestekidenäyttö Seuraavat tiedot näytetään kameran yläosan nestekidenäytössä: Suljinaika/Kohinanpoiston alun aikalaskuri (s.96) 2 Aukkoarvo nr : Kohinanpoisto on aktivoitu (s.96) 3 Monivalotus (s.152) 4 Kuvaus peili ylhäällä (s.146) 5 Valotuksen korjauksen palkki (s.117)/elektroninen vesivaaka (s.44) 6 Valotuksen korjaus (s.117)/ valotuksen haarukointi (s.154) 7 Akun varaus (s.57) 8 Salamavalon valotuksen korjaus (s.78) 9 Herkkyys/valotuksen korjausarvo 10 ISO/ISO AUTO Näkyy, kun herkkyystietoja tarkastellaan. 11 Salamakuvauksen tila (s.86) b : Kiinteä salama on valmis käytettäväksi (salamaa tulee käyttää sen vilkkuessa) > : Punasilmäisyyden vähennys 3 : Automaattinen salamanvälähdys Q : Hidas synkronointi E : Suljinverhon synkronointi w : Langaton 12 Kuvaustapa (s.86) 9 : Yksittäiskuvaus j : Jatkuva kuvaus g W : Vitkalaukaisinkuvaus : Kuvaaminen kaukosäätimellä 13 Tiedostomuoto (s.202) 1 : RAW-tallennus 1P: RAW+JPEG-tallennus 14 Jäljellä oleva kuvientallennuskapasiteetti/ USB-liitäntätila (s.307) Pc-S Pc-P : MSC-tila : PTP-tila Ennen kameran käyttöä

46 44 Nestekidenäyttöön syttyy valo valotuksen mittauksen aikana. Voit valita [A Mukauta asetus 4] -valikon [22. Nestekidenäytön valaisu] -kohdasta taustavalon asetukseksi [Suuri], [Pieni] tai [Pois]. 1 Ennen kameran käyttöä Elektronisen vesivaa'an näyttö Jos kamera ei ole suorassa, etsimessä ja nestekidenäytössä näkyy kameran vaakatason kallistuksen osoittava palkki. Vaakasuorassa (0 ) Kallistettuna 5 vasemmalle Pystysuorassa, kallistettuna 3 oikealle [Elektroninen vesivaaka] -toiminnon oletusasetus on P (pois päältä). Asetusta voidaan muuttaa [A Tallennustila 4] -valikossa (s.288). Kuvan sommittelua voidaan muuttaa myös silloin, kun käytetään jalustaa. (s.217)

47 Toimintoasetuksien muuttaminen 45 Toimintoasetuksia voidaan muuttaa suoraan toimintopainikkeilla, ohjauspaneelin kautta tai valikkojen kautta. Eräitä toimintoasetuksia voidaan määrittää sekä ohjauspaneelista että valikoista käsin. Tässä osiossa kuvataan toimintoasetuksien määrittämisen perusperiaatteet. Toimintopainikkeiden käyttö Kuvaustilassa voit määrittää Kuvaustapa-, Salamatila-, Valkotasapaino- ja Mukautettu kuva -asetukset painamalla nelitoimisäädintä (2345) (s.86). Seuraavassa on kuvattu esimerkkinä [Salamatila]-asetuksen määrittäminen. 1 Ennen kameran käyttöä 1 Paina nelitoimisäädintä (3) kameran ollessa kuvaustilassa. [Salamatila] -näkymä avautuu. 2 Valitse salamakuvauksen tila painamalla nelitoimisäädintä (45). Salamatila Salama käytössä MENU Peruuta 0.0 OK OK

48 46 3 Paina 4-painiketta. Kameralla voidaan ottaa kuva. 1 Ennen kameran käyttöä Kun suuntapainikkeiden käyttö on valittu, suuntapainikkeiden opasnäytöt näkyvät sinisinä (kun [R Asetus 1] -valikon [Tilanäyttö] (s.284) -asetukseksi on valittu [Näytön väri 1]). Suuntapainikkeet eivät ole käytettävissä, kun automaattitarkennuksen tarkennuspisteen valitsimen asetus on j ja tarkennuspistettä muutetaan. Pidä tässä tapauksessa 4-painiketta painettuna (s.129). Ohjauspaneelin käyttäminen Kuvaamisen aikana käytössä olevat asetukset voidaan tarkistaa tilanäytöstä. Voit myös vaihtaa näyttöön ohjauspaneelin ja muuttaa asetuksia. Seuraavassa selitetään esimerkkinä, kuinka [JPEG-laatu] muutetaan. 1 Tarkista tilanäyttö ja paina M- painiketta. Ohjauspaneeli tulee näyttöön. Paina M-painiketta, kun tilanäyttö ei ole näkyvissä. 2 Valitse nelitoimisäätimellä (2345) kohde, jonka asetuksia haluat muuttaa. Valinnat, joita ei voi muuttaa käytössä olevilla asetuksilla, näkyvät harmaina, eikä niitä voida valita. ISO AUTO -asetus Säätöalue ISO AUTO OFF OFF JPEG OFF OFF 16M OFF 11 HDR OFF [ 37]

49 47 3 Vaihda asetusta kameran etuosan e-valitsimella (R) tai takaosan e-valitsimella (S). JPEG-laatu ISO AUTO OFF OFF 4 Paina 3-painiketta tai laukaisin puoliväliin. Kamera palaa tilanäyttöön ja on kuvausvalmis. OFF JPEG OFF 16M OFF HDR OFF [ 37] 1 Ennen kameran käyttöä Tuo valitun asetuksen yksityiskohtainen asetusnäyttö esiin painamalla 4-painiketta kohdassa 3. Yksityiskohtaisessa asetusnäytössä voit määrittää esim. laajennetun haarukoinnin ja digitaalisuotimen yksityiskohtaiset asetukset. Tilanäyttöä ja ohjauspaneelia ei näytetä, kun elävä näkymä (s.164) on käytössä. Määritä tai muuta halutut asetukset [A Tallennustila] -valikossa etukäteen. Valikoiden käyttö Tässä osiossa kuvataan [A Tallennustila]-, [Q Katselu]-, [R Asetus]- ja [A Mukauta asetus] -valikoiden toiminta. Seuraavassa selitetään esimerkkinä [Ohjelmalinja] -toiminnon asettaminen [A Tallennustila 3] -valikossa.

50 48 1 Ennen kameran käyttöä 1 Paina 3-painiketta kuvaustilassa. [A Tallennustila 1] -valikko avautuu näyttöön. Jos 3-painiketta painetaan katselutilassa, [Q Katselu 1] -valikko avautuu. 2 Paina nelitoimisäädintä (5) kaksi kertaa tai käännä kameran takaosan e-valitsinta (S) kaksi napsautusta oikealle (kohti y-asetusta) Tiedostomuoto JPEG tall. pikselit JPEG-laatu AF-asetukset Linssiväärist. korjaus JPEG 16M Näytettävä valikko vaihtuu jokaisella MENU Poistu nelitoimisäätimen (5) painalluksella seuraavassa järjestyksessä: [A Tallennustila 2], [A Tallennustila 3], [A Tallennustila 4], [A Tallennustila 5], [Q Katselu 1] [A Tallennustila 1]. Kun kameran etusosan e-valitsinta (R) käännetään oikealle, näytettävä valikko vaihtuu seuraavassa järjestyksessä: [A Tallennustila 1], [Q Katselu 1], [R Asetus 1], [A Mukauta asetus 1]. 3 Valitse kohde nelitoimisäätimellä (23) Dyn. alueen asetus ISO AUTO -asetus ISO-kohinanpoisto Pitkän suljinajan KP Ohjelmalinja Väriavaruus RAW-tiedostomuoto MENU Poistu ISO NR AUTO NR AUTO srgb PEF

51 49 4 Paina nelitoimisäädintä (5) Käytettävissä olevat asetukset näkyvät ponnahdusvalikossa tai alivalikossa. 5 Valitse asetus nelitoimisäätimellä (23). Paina 3-painiketta sulkeaksesi ponnahdusvalikon tai palataksesi edelliselle näytölle. Dyn. alueen asetus ISO AUTO -asetus ISO-kohinanpoisto Pitkän suljinajan KP Ohjelmalinja Väriavaruus RAW-tiedostomuoto MENU Poistu Dyn. alueen asetus ISO AUTO -asetus ISO-kohinanpoisto Pitkän suljinajan KP Ohjelmalinja Väriavaruus RAW-tiedostomuoto MENU Peruuta ISO NR AUTO NR AUTO srgb PEF ISO NR AUTO NR ON srgb PEF OK OK 1 Ennen kameran käyttöä 6 Paina 4-painiketta. Asetus tallennetaan. Mikäli alivalikko näytetään, paina 3- painiketta. Määritä seuraavaksi muiden kohteiden asetukset. 7 Paina 3-painiketta. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. Jos kameran virta katkaistaan väärällä tavalla (esimerkiksi poistamalla akku kameran virran ollessa kytkettynä), asetukset eivät tallennu, vaikka 3- painiketta painetaan ja valikkonäyttö suljetaan.

52 50 1 Ennen kameran käyttöä Voit valita, näytetäänkö ensimmäisenä edellisen kerran näytetty valikon välilehti, vai näytetäänkö ensimmäisenä aina [A Tallennustila 1] -valikko (s.284). Seuraavilla sivuilla on tarkempia tietoja kustakin valikon kohteesta: [A Tallennustila] -valikko 1s.87 [Q Katselu]-valikko 1s.233 [R Asetus]-valikko 1s.268 [A Mukauta asetus] -valikko 1s.90

53 Tilanvalitsimen käyttäminen 51 Voit vaihtaa valotustilaa asettamalla tilanvalitsimen kuvakkeen valitsimen ilmaisimen kohdalle. Käännä valitsinta ja paina samanaikaisesti valitsimen lukituspainiketta. 1 Tilanvalitsin Valintaosoitin Ennen kameran käyttöä Tilanvalitsimen lukituspainike Tila Ominaisuudet Sivu B Vihreä Voit ottaa kuvia täysin automaattisin asetuksin. s.102 e Ohjelmall. autom. valotus K Herkkyyspainott. autom. valotus b Suljinaikapainott. autom. valotus c Aukkopainotteinen autom. valotus L Sulkimen ja aukon etus. autom. valotus Määrittää suljinajan ja aukkoarvon automaattisesti oikean valotuksen saamiseksi ohjelmalinjan mukaisesti. Voit siirtyä suljinpainotteisesta tilasta aukkopainotteiseen tilaan kameran etu- ja takaosien e-valitsimilla. Määrittää suljinajan ja aukon automaattisesti, jotta oikea valotus saavutetaan valitun herkkyyden mukaisesti. Voit asettaa halutun suljinajan kohteen liikkeen korostamiseksi. Voit asettaa haluamasi aukkoarvon säätääksesi syväterävyyttä. Valitsee automaattisesti oikeaan valotukseen tarvittavan herkkyyden valitun suljinajan, aukkoarvon ja kuvauskohteen kirkkauden perusteella. s.103 s.104 s.105 s.107 s.108

54 52 1 Ennen kameran käyttöä a Käsivalotus p Aikavalotus M Salaman X-synk.- nopeus A C Video Tila Ominaisuudet Sivu Voit hallita kuvan ominaisuuksia itse asettamalla suljinajan ja aukkoarvon manuaalisesti. Voit ottaa kuvia, jotka edellyttävät pitkää suljinaikaa. Toimintoa voidaan käyttää esimerkiksi ilotulituksia ja yömaisemia kuvatessa. Suljinaika on lukittu 1/180 sekuntiin. Käytä tätä asetusta, kun käytät ulkoista salamaa, joka ei kykene asettamaan synkronointinopeutta automaattisesti. Voit ottaa kuvia tallennetussa valotustilassa. Voit tallentaa enintään viisi asetusta. s.110 s.112 s.114 s.224 Voit nauhoittaa videoleikkeitä. s.174

55 2 Aloittaminen Tässä luvussa kuvataan kameran ostamisen jälkeen, ennen kuvien ottamista suoritettavat toimenpiteet. Lue tämä osio ja noudata ohjeita. Hihnan kiinnittäminen Akun asettaminen laitteeseen SD-muistikortin asennus/poisto Objektiivin kiinnittäminen Etsimen diopterikorjauksen säätäminen Kameran kytkeminen päälle ja pois päältä Aloitusasetukset... 66

56 54 Hihnan kiinnittäminen 1 Työnnä hihnan pää suojan ja kolmiorenkaan läpi. 2 Aloittaminen 2 Kiinnitä hihan pää siten, että se jää soljen sisäpuolelle. 3 Kiinnitä hihnan toinen pää samalla tavalla.

57 Akun asettaminen laitteeseen 55 Aseta akku kameraan. Käytä vain D-LI90-akkua. Akun lataaminen Lataa akku, kun sitä käytetään ensimmäisen kerran, kun akkua ei ole käytetty pitkään aikaan, tai kun [Akku tyhjä] -ilmoitus näkyy näytössä. Litium-ioniakku 3 Merkkivalo 2 2 Aloittaminen 1 Virtajohto Akkulaturi 1 Kytke virtajohto akkulaturiin. 2 Liitä virtajohto pistorasiaan. 3 Aseta akku akkulaturiin siten, että kameran oman akun 2-merkintä on ylöspäin. Merkkivalo syttyy latauksen aikana ja sammuu, kun akku on latautunut täyteen. 4 Irrota akku laturista, kun akku on latautunut täyteen.

58 56 2 Aloittaminen Älä käytä kameran mukana toimitettua akkulaturia D-BC90 muiden kuin ladattavien D-LI90-litium-ioniakkujen lataamiseen. Muiden akkujen lataaminen saattaa aiheuttaa laturin vahingoittumisen tai ylikuumenemisen. Vaihda akku uuteen seuraavissa tapauksissa: - Jos merkkivalo vilkkuu tai ei syty, vaikka akku on asetettu laturiin oikealla tavalla - Jos akku tyhjenee nopeammin, vaikka se on ladattu (akun käyttöikä saattaa olla päättynyt) Enimmäislatausaika on noin 390 minuuttia (lämpötilasta ja akun jäljellä olevasta latauksesta riippuen). Lataa akku tilassa, jossa lämpötila on 0 40 C. Akun asettaminen paikalleen ja poistaminen Älä avaa akkutilan kantta tai poista akkua, kun kameran virta on kytkettynä. Aseta akku akkutilaan oikein päin. Jos akku asetetaan paikalleen väärin, kamera voi vaurioitua. Pyyhi akun navat kuivalla, pehmeällä liinalla ennen paikalleen asettamista. Ole varovainen, koska kamera tai akku saattaa kuumentua, jos kameraa käytetään yhtäjaksoisesti pitkän aikaa. Poista akku kamerasta, jos et aio käyttää sitä pitkään aikaan. Akku voi vuotaa ja vaurioittaa kameraa, mikäli se jätetään kameraan pitkäksi ajaksi käyttämättä. Jos kamerasta poistettua akkua ei tulla käyttämään vähintään kuuteen kuukauteen, lataa akkua noin 30 minuutin ajan ennen varastointia. Lataa akku uudelleen 6 12 kuukauden välein. Säilytä akkua paikassa, jossa lämpötila pysyy huoneenlämpötilan alapuolella. Älä säilytä akkua kuumassa paikassa. Päivämäärä ja aika on ehkä asetettava uudelleen, jos kamera on ilman akkua pidempään. Jos näin käy, noudata kohdassa Päivämäärän ja kellonajan asettaminen (s.68) annettuja ohjeita asettaaksesi ne uudelleen. 1 Avaa akkutilan kansi. Nosta akkutilan kannen avausvipua, avaa lukitus kääntämällä vipua kohti OPEN (1) -merkintää ja vedä sitten kansi auki (2). 1 2

59 57 2 Aseta akku siten, että akun 2-merkintä osoittaa kameran ulkoreunaa kohti, paina akun lukitusvipua nuolen suuntaan (3) ja aseta akku paikalleen. Työnnä akkua, kunnes se lukittuu. Irrota akku työntämällä lukitusvipua sormella nuolen (3) suuntaan. 3 Akun lukitusvipu 2 Aloittaminen 3 Sulje akkutilan kansi (4) ja lukitse se kääntämällä lukitusvipua kohti CLOSE (5) -merkintää. Kun akkutilan kansi on suljettu, käännä kannen lukitusvipu alas. 5 4 Akun varaustilan ilmaisin Voit tarkistaa akun varauksen tilanäytön ja nestekidenäytön w/a-ilmaisimesta. Tilanäyttö Nestekidenäyttö Akun varaustila w (vihreä) A Akku on täynnä. x (vihreä) B Akku on lähes täynnä. y (keltainen) C Akun varaus on vähenemässä. F (punainen) D palaa Akku on lähes tyhjä. [Akku tyhjä] D vilkkuu Kun tämä ilmoitus on tullut näkyviin, kameran virta katkeaa. (D vilkkuu edelleen nestekidenäytössä.)

60 58 2 y, F, C tai D voi olla näkyvissä, vaikka akun varaus in riittävä käyttöä varten, mikäli kameraa käytetään kylmässä tai kun käytetään jatkuvaa kuvausta pitkiä aikoja kerrallaan. Akun suorituskyky heikkenee väliaikaisesti kylmissä olosuhteissa. Kun käytät kameraa kylmässä, varaa mukaan ylimääräisiä paristoja ja pidä ne lämpimänä taskussasi. Akun suorituskyky palautuu ennalleen, kun se viedään takaisin huoneenlämpöön. Kun matkustat ulkomailla, otat kuvia kylmässä tai aiot ottaa paljon kuvia, pidä mukana vara-akkuja. Aloittaminen Verkkolaitteen käyttö (lisävaruste) Suosittelemme, että käytät K-AC132-verkkolaitetta (lisävaruste), jos käytät näyttöä pitkän aikaa yhtäjaksoisesti tai kun kytket kameran tietokoneeseen tai AV-laitteeseen. K-AC132-verkkolaitesarjaan kuuluu verkkolaite D-AC120 ja verkkolaitteen johto. 1 Varmista, että kamerasta on katkaistu virta. 2 Avaa liitäntöjen suojaluukku.

61 59 3 Käännä verkkolaitteen tasavirtaliittimen 2-merkki kohti kameran 2-merkintää ja kytke verkkolaitteen liitin kameran verkkovirtaliitäntään. 2 4 Kytke virtajohto verkkolaitteeseen. Aloittaminen 5 Kytke virtajohto pistorasiaan. Varmista ennen verkkolaitteen liittämistä tai irrottamista, että virta on katkaistu kamerasta. Varmista, että liittimet ovat kunnolla kiinni. Jos virta katkeaa kameran lukiessa SD-muistikortin tietoja, muistikortti tai siihen tallennetut tiedot voivat vaurioitua. W ilmestyy tilanäyttöön verkkolaitetta käytettäessä. Lue verkkolaitesarjan mukana toimitettu käyttöopas ennen verkkolaitteen käyttöä. Kameran akku ei lataudu silloin, kun kamera on kytketty verkkolaitteeseen.

62 60 SD-muistikortin asennus/poisto Tässä kamerassa käytetään SD-, SDHC- ja SDXC-muistikortteja. Varmista ennen SD-muistikortin asettamista tai poistamista, että virta on katkaistu kamerasta. 2 Aloittaminen Älä poista SD-muistikorttia silloin, kun muistikortin valo palaa. Alusta (formatoi) käyttämätön tai muussa kamerassa tai digitaalilaitteessa alustettu SD-muistikortti tällä kameralla. Lisätietoja alustamisesta on kohdassa SD-muistikortin alustaminen (s.270). Käytä videoleikkeiden tallentamiseen muistikorttia, jonka siirtonopeus on mahdollisimman suuri. Jos kirjoitusnopeus on tallennusnopeutta pienempi, tallentaminen voi keskeytyä. 1 Varmista, että kamerasta on katkaistu virta. 2 Liu uta korttitilan kantta nuolen suuntaan ja avaa sitten kansi nostamalla (1 2) Työnnä kortti kokonaan paikalleen SD-muistikortin etikettipuoli näyttöön päin.

63 Poista SD-muistikortti työntämällä korttia kerran sisäänpäin Sulje korttitilan kansi ja liu'uta sitä sitten nuolen suuntaan (3 4) Aloittaminen Varmista, että suljet korttitilan kannen kunnolla. Kamera ei käynnisty, mikäli korttitilan kansi on auki. Kohdassa Keskimääräinen kuvantallennuskapasiteetti koon perusteella (s.353) on lisätietoja SD-muistikortille tallennettavien valokuvien arvioidusta enimmäismäärästä ja liikkuvan kuvan enimmäispituudesta.

64 62 Objektiivin kiinnittäminen 2 Kiinnitä oikeantyyppinen objektiivi kameran runkoon. Mikäli käytät jotakin seuraavista objektiiveista tässä kamerassa, käytettävissäsi ovat kaikki kameran valotustilat. (a) DA-, DA L-, D FA- ja FA J -objektiivit (b) Objektiivit, joissa on aukon s (automaattinen) -tila, s -asennossa käytettäessä Aloittaminen Kytke kameran virta pois päältä ennen objektiivin kiinnittämistä tai irrottamista, jotta objektiivi ei liiku tahattomasti. Kiinnitä ja irrota objektiivi ympäristössä, joka on suhteellisen puhdas ja pölytön. Pidä rungonsuojus kamerassa, kun objektiivia ei ole kiinnitetty. Kiinnitä objektiivin taka- ja etusuojukset objektiiviin, kun irrotat sen kamerasta. Kameran rungossa ja objektiivissa on objektiivin tiedonsiirtonastoja ja automaattitarkennuksen liitäntä. Lika, pöly tai korroosio voivat aiheuttaa sähköjärjestelmän vaurioita tai toimintahäiriöitä. Puhdista nastat tarvittaessa puhtaalla, kuivalla kankaalla. Mikäli kohdassa (b) kuvattuja objektiiveja käytetään jossakin muussa kuin s-asennossa, eräät toiminnot eivät ole käytettävissä. Katso kohta Aukkorenkaan käyttäminen (s.328). Tehdasasetuksilla kamerassa ei voi käyttää muita kuin yllä mainittuja objektiiveja tai lisävarusteita. Mikäli haluat käyttää niitä, määritä [A Mukauta asetus 4] -valikon [27. Käyttää aukkorengasta] -kohdan asetukseksi [Sallittu] (s.328). Emme vastaa muiden valmistajien objektiivien käytöstä aiheutuvista vahingoista, vaurioista tai toimintahäiriöistä. 1 Varmista, että kamerasta on katkaistu virta. 2 Irrota rungonsuojus (1) ja objektiivin takasuojus (2). Laske objektiivi käsistäsi aina siten, että kameraan kiinnitettävä pää on ylöspäin. Näin suojaat objektiivin liitäntää vaurioilta silloin, kun takasuojus ei ole paikallaan.

65 63 3 Kohdista kameran ja objektiivin kiinnitysmerkit (punaiset pisteet, 3) keskenään ja lukitse objektiivi kääntämällä sitä myötäpäivään, kunnes se naksahtaa. Kiinnitettyäsi objektiivin tarkista sen lukittuminen paikalleen kääntämällä sitä vastapäivään. 4 Irrota objektiivin etusuojus painamalla kuvaan merkittyjä kohtia sisäänpäin. 3 2 Aloittaminen Objektiivin irrottaminen Aseta objektiivin etusuojus ensin paikalleen ja kierrä sitten objektiivia vastapäivään pitäen samalla objektiivin vapautuspainiketta (4) painettuna. 4 Rungon suojus (1) on suoja, joka estää naarmujen syntymisen ja pölyyntymisen tehtaalta toimittamisen aikana. Rungon suojus K on saatavana erikseen ja siinä on lukitustoiminto.

66 64 Etsimen diopterikorjauksen säätäminen 2 Etsimen diopterikorjaus voidaan säätää käyttäjän näkökyvyn mukaiseksi. Tehtaalla kameran etsinosaan kiinnitetään silmäkuppi FR. Diopterikorjauksen säätäminen on mahdollista, vaikka silmäkuppi on kiinnitetty kameraan. Säätäminen on kuitenkin helpompaa ilman silmäkuppia. Aloittaminen 1 Irrota silmäkuppi vetämällä sitä nuolen osoittamaan suuntaan. 2 Katso etsimen läpi ja liu'uta diopterin säätövipua vasemmalle tai oikealle. Säädä vipua, kunnes etsimessä oleva automaattitarkennuskehys näkyy terävänä. Kohdista kamera valkoista seinää tai jotakin muuta kirkasta ja tasaista pintaa kohti. Automaattitarkennuksen tarkennuskehys Jos etsimessä olevaa kohdetta on vaikea nähdä vaikka säädät diopterin säätövipua, käytä lisävarusteena saatavaa diopterin korjauslinssin sovitinta M. Voidaksesi käyttää tätä sovitinta joudut irrottamaan silmäkupin FR.

67 Kameran kytkeminen päälle ja pois päältä 65 1 Käännä pääkytkin [ON]-asentoon (käytöstä). Kameraan kytkeytyy virta. Kytke kameran virta pois päältä siirtämällä pääkytkin [OFF]-asentoon (pois käytöstä). Katkaise kamerasta virta aina, kun sitä ei käytetä. Virta kytkeytyy pois automaattisesti, jos kameraa ei käytetä asetetun ajan kuluessa. Kameraan voidaan kytkeä virta uudelleen sen jälkeen, kun kamera on kytkeytynyt pois päältä automaattisesti, suorittamalla jokin seuraavista toimenpiteistä: - Paina laukaisin puoliväliin. - Paina Q-, 3- tai M-painiketta. Oletusasetuksena kamera kytkeytyy pois päältä automaattisesti 1 minuutin kuluttua, jos sitä ei käytetä. Tätä asetusta voidaan muuttaa [R Asetus 3] -valikon [Autom. virrankatk.] -kohdassa (s.294). 2 Aloittaminen

68 66 Aloitusasetukset 2 Aloittaminen Kun kameraan kytketään virta ensimmäisen kerran ostamisen jälkeen, [Language/ u] -näyttö tulee näkyviin. Aseta näytön kieliasetus, päiväys ja kellonaika seuraavien ohjeiden mukaisesti. Jos [Päiväyk. asetus] -näkymä avautuu, Päiväyk. asetus aseta päivämäärä ja kellonaika kohdassa Päiväyk. muoto pp/kk/vv 24h Päivämäärän ja kellonajan asettaminen Päiv. 01/01/2012 (s.68). annettujen ohjeiden mukaisesti. Kellonaika 00 : 00 Asetukset on tehty MENU Peruuta Näyttökielen asettaminen Voit valita seuraavista vaihtoehdoista kielen, jolla valikot, virheilmoitukset ja muut tekstit näytetään: englanti, ranska, saksa, espanja, portugali, italia, hollanti, tanska, ruotsi, suomi, puola, tšekki, unkari, turkki, kreikka, venäjä, korea, perinteinen kiina, yksinkertaistettu kiina sekä japani. 1 Valitse haluamasi kieli nelitoimisäätimellä (2345). 2 Paina 4-painiketta. [Alkuperäisasetus] -näkymä avautuu valitulla kielellä. Paina nelitoimisäädintä (3) kahdesti ja siirry kohtaan 10 (s.67), mikäli W (Kotikaupunki) -asetusta ei tarvitse muuttaa. Alkuperäisasetus Suomi Helsinki Tekstin koko Vakio Asetukset on tehty MENU Peruuta 3 Paina nelitoimisäädintä (3). Kohdistin siirtyy kohtaan W. 4 Paina nelitoimisäädintä (5). [W Kotikaupunki]-näkymä avautuu.

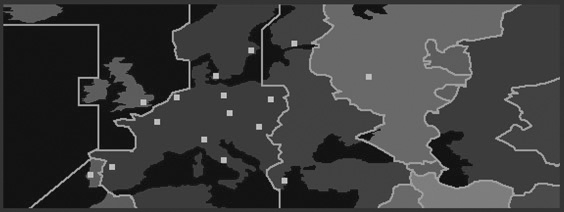

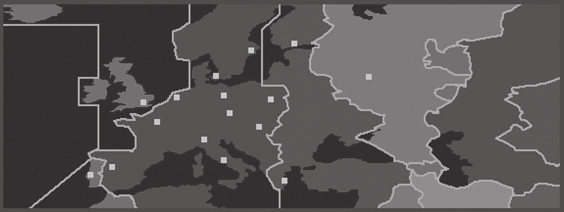

69 67 5 Valitse kaupunki nelitoimisäätimellä (45). Kotikaupunki Voit vaihtaa alueen kääntämällä takaosan e-valitsinta (S). Luettelo kaupungeista, jotka voidaan asettaa kotikaupungiksi, on kohdassa Maailmanajan kaupunkien luettelo (s.281). Helsinki Kesäaika MENU Peruuta OK OK 2 6 Paina nelitoimisäädintä (3). Kohdistin siirtyy kohtaan [Kesäaika]. Aloittaminen 7 Valitse nelitoimisäätimellä (45) O tai P. 8 Paina 4-painiketta. Kamera palaa [Alkuperäisasetus]-näkymään. 9 Paina nelitoimisäädintä (3). Kohdistin siirtyy kohtaan [Tekstin koko]. 10 Paina nelitoimisäädintä (5) ja valitse nelitoimisäätimellä (23) joko [Vakio] tai [Suuri]. Valittujen valikon kohteiden tekstikokoa voidaan kasvattaa valitsemalla [Suuri]. Alkuperäisasetus Suomi Helsinki Tekstin koko Vakio Suuri Asetukset on tehty MENU Peruuta OK OK 11 Paina 4-painiketta.

70 68 12 Valitse nelitoimisäätimellä (3) [Asetukset on tehty]. Alkuperäisasetus Suomi Helsinki Tekstin koko Vakio Asetukset on tehty 2 Aloittaminen 13 Paina 4-painiketta. [Päiväyk. asetus] -näkymä avautuu. MENU Peruuta Voit muuttaa tekstin kokoa myöhemmin [R Asetus 1] -valikosta. Tässä käyttöoppaassa valikon näkymät on esitetty siten, että [Tekstin koko] -asetus on [Vakio]. Mikäli kotikaupunki-, päiväys- ja kellonaika-asetusta ei ole tehty, [Alkuperäisasetus]- tai [Päiväyk. asetus] -näkymä näytetään uudelleen, kun kameraan kytketään virta seuraavan kerran. OK OK Päivämäärän ja kellonajan asettaminen Päivämäärä ja kellonaika sekä niiden esitystapa voidaan määrittää seuraavasti: 1 Paina nelitoimisäädintä (5). Valintakehys siirtyy kohtaan [pp/kk/vv]. 2 Valitse päivämäärämuoto nelitoimisäätimellä (23). Valitse [pp/kk/vv], [kk/pp/vv] tai [vv/kk/pp]. Päiväyk. asetus Päiväyk. muoto Päiv. pp/kk/vv/ / 24h 01/01/2012 Kellonaika 00 : 00 Asetukset on tehty MENU Peruuta OK OK 3 Paina nelitoimisäädintä (5). Kehys siirtyy kohtaan [24h].

71 69 4 Valitse nelitoimisäätimellä (23) joko 24h (24 tunnin näkymä) tai 12h (12 tunnin näkymä). Päiväyk. asetus Päiväyk. muoto pp/kk/vv/ / 24h Päiv. 01/01/2012 Kellonaika 00 : 00 Asetukset on tehty 5 Paina 4-painiketta. Valintakehys palaa kohtaan [Päiväyk. muoto]. 6 Paina nelitoimisäädintä (3). Valintakehys siirtyy kohtaan [Päiv.]. MENU Peruuta OK OK 2 Aloittaminen 7 Paina nelitoimisäädintä (5). Valintakehys siirtyy kuukauden kohdalle. 8 Valitse kuukausi nelitoimisäätimellä (23). Aseta päivämäärä ja vuosi samalla tavalla. Aseta seuraavaksi kellonaika. Jos valitset kohdassa 4 [12h], am ja pm vaihtelevat näytössä kellonajan mukaan. Päiväyk. asetus Päiväyk. muoto pp/kk/vv 24h Päiv. Kellonaika 01/01/ : 00 Asetukset on tehty MENU Peruuta OK OK 9 Valitse nelitoimisäätimellä (3) [Asetukset on tehty]. Päiväyk. asetus Päiväyk. muoto pp/kk/vv 24h Päiv. 10/10/2012 Kellonaika 00 : 00 Asetukset on tehty MENU Peruuta OK OK

72 70 10 Paina 4-painiketta. Kamera palaa tilanäyttöön ja on kuvausvalmis. Jos asetat päivämäärän ja kellonajan valikosta, [R Asetus 1] -valikko palaa näkyviin. Paina silloin 3-painiketta. 2 Aloittaminen Kun painat 4-painiketta kohdassa 10, kellon sekuntiasetus nollautuu. Aseta tarkka aika painamalla 4-painiketta, kun aikasignaali (esim. televisiossa tai radiossa) saavuttaa 0 sekuntia. Mikäli 3-painiketta painetaan päiväyksen ja kellonajan asettamisen aikana, siihen saakka tehdyt asetukset peruutetaan ja kamera siirtyy kuvaustilaan. Voit vaihtaa kieli-, päivämäärä- ja kellonaika-asetuksia valikosta käsin (s.278, s.282).

73 3 Perustoiminnot Tässä luvussa annetaan ohjeita onnistuneiden kuvien ottamiseen perustoimintojen avulla, kun tilanvalitsin on asetettu vihreään tilaan (automaattinen valotus j-ohjelmalinjan mukaisesti). Lisätietoja vaativammista toiminnoista ja asetuksista on luvussa 4 ja siitä eteenpäin. Kuvauksen perustoiminnot Kiinteän salaman käyttäminen Kuvien katseleminen... 81

74 72 Kuvauksen perustoiminnot Kuvaaminen kameran valitsemilla asetuksilla Tässä kamerassa on useita valotus- ja tarkennustiloja sekä käyttötapoja, joiden avulla voit toteuttaa valokuvauksellista näkemystäsi. Tässä kappaleessa selitetään, kuinka otetaan kuvia pelkästään painamalla laukaisinta. 3 Perustoiminnot 1 Aseta tilanvalitsin B-asentoon. Käännä valitsinta ja paina samanaikaisesti valitsimen lukituspainiketta. Valotustilaksi asetetaan B (vihreä). B-tilassa kamera määrittää oikean valotuksen, ja suljinaika sekä aukkoarvo määritetään automaattisesti. Tilanvalitsimen lukituspainike

75 73 2 Aseta tarkennustilan kytkin l-asentoon. Tarkennustila vaihtuu l (automaattinen tarkennus / yksittäinen) -tilaan. Kun laukaisin painetaan puoliväliin l kamera tarkentaa automaattisesti (s.121). 3 3 Katso kohdetta etsimen läpi. Zoomobjektiivilla voit muuttaa etsimessä näkyvän kohteen kokoa. (s.75) Perustoiminnot

76 74 3 Perustoiminnot 4 Suuntaa automaattitarkennuksen tarkennuskehys kohteeseen ja paina laukaisin puoliväliin. Kamera tarkentaa kohteeseen automaattisesti. Kun kohde tarkentuu, tarkennuksen ilmaisin ] tulee näkyviin ja kuulet merkkiäänen (tarkennuksen lukitus), kun kohteeseen on tarkennettu. Automaattitarkennuksen apuvalo syttyy, jos valaistus on heikko tai kohdetta kuvataan vastavaloon. Salama ei nouse ylös automaattisesti. Jos salamaa suositellaan käytettäväksi, etsimessä vilkkuu Salamakuvauksen tila Tarkennuksen ilmaisin salamakuvauksen tilailmaisin E. Nosta salama ylös painamalla E-painiketta. 1Kiinteän salaman käyttäminen (s.76) 1Tarkennusalueen valitseminen (automaattitarkennuksen tarkennuspiste) (s.127) 5 Paina laukaisin kokonaan alas. Kamera ottaa kuvan. Tästä käytetään nimitystä laukaisimen vapautus tai laukaisu. 6 Katso otettua kuvaa näytöllä. Kuva ilmestyy näyttöön 1 sekunnin ajaksi heti kuvan ottamisen jälkeen (Pikakatselu). 1Pikakatselun näytön asettaminen (s.285) Voit suurentaa kuvaa pikakatselun aikana kameran takaosan e-valitsimella (S) (s.235). Voit poistaa kuvan pikakatselun aikana painamalla i-painiketta. 1Yhden kuvan poistaminen (s.82)

77 Lisätietoja B (vihreä) -tilasta on kohdassa s.102. Tarkennuksen merkkiääni voidaan poistaa käytöstä (s.277). Voit määrittää kameran asetukset siten, että painamalla = -painiketta kamera tarkentaa automaattisesti samalla tavoin kuin painettaessa suljin puoliväliin (s.124). Voit esikatsella kuvaa näytöltä ja tarkistaa sommittelun, valotuksen ja tarkennuksen ennen kuvien ottamista (s.133). 75 Zoomobjektiivin käyttäminen Suurenna kohdetta (tele) tai kuvaa laajempi (laajakulma) alue zoomobjektiivin avulla. Säädä aihe haluttuun kokoon ja ota kuvia. 1 Käännä zoomausrengasta oikealle tai vasemmalle. Kierrä zoomausrengasta myötäpäivään telekuvia varten ja vastapäivään laajakulmakuvia varten. 3 Perustoiminnot Power Zoom (automaattinen zoomaus) -ominaisuus on käytössä, jos kamerassa käytetään Power Zoom -yhteensopivaa FA-objektiivia (s.326).

78 76 Kiinteän salaman käyttäminen 3 Käytä kiinteää salamaa, kun haluat kuvata heikossa valaistuksessa tai vastavalossa. Kiinteä salama toimii parhaiten kohteeseen, joka on 0,7 5 metrin etäisyydellä. Jos salamaa käytetään lähempänä kuin 0,7 metrin etäisyydellä kohteesta, valotusta ei voida hallita oikein ja reunojen tummentumista (valon vähäisyyden vuoksi) voi esiintyä (etäisyys vaihtelee hieman käytetyn objektiivin ja asetetun herkkyyden mukaan (s.185)). Perustoiminnot Kiinteän salaman ja objektiivin yhteensopivuus Kuvien reunat saattavat tummua käytettävästä objektiivista ja kuvausolosuhteista riippuen. Tästä syystä koekuvan ottaminen on aina suositeltavaa. 1 Objektiivien yhteensopivuus kiinteän salaman kanssa (s.186) Jos käytät kiinteää salamaa, poista objektiivin vastavalosuoja ennen kuvaamista. Kiinteä salama välähtää täydellä teholla, kun käytetään objektiivia, jonka aukkorenkaassa ei ole s (Automaattinen) -asetusta. Lisätietoja kiinteästä salamasta ja salamakuvaukseen liittyviä ohjeita on kohdassa Salaman käyttäminen (s.181). Salamakuvauksen tilan asettaminen C D Salamatila Autom. välähdys Autom. salama + punasilm. väh. Toiminto Mittaa automaattisesti ympäristön valaistuksen ja päättää käytetäänkö salamaa. Väläyttää esisalaman, joka poistaa punasilmäisyyden ennen automaattisalaman välähdystä. E Salama käytössä Salama välähtää joka kerta, kun otetaan kuva.

79 Salamatila Toiminto 77 F Salama päällä + punasilm. väh. Väläyttää pääsalamaa edeltävän esisalaman. G Hidas synk. Asettaa pitkän suljinajan kirkkauden perusteella. Kun tätä asetusta käytetään esimerkiksi otettaessa muotokuvaa kohti auringonlaskua, sekä pääkohde että tausta tallentuvat hienosti. H Hidas synkronointi + punasilmäisyyden vähennys Väläyttää punasilmäisyyden poistavan esisalaman ennen hitaan synkronoinnin pääsalamaa. I k r Suljinverh. synk. Langaton tila Laukaisee salaman juuri ennen suljinverhon sulkeutumista. Tallentaa liikkuvat kohteet ikään kuin ne jättäisivät valojuovan taakseen (s.184). Voit synkronoida yhden tai useamman järjestelmään kytkettävän ulkoisen salaman (AF540FGZ tai AF360FGZ) ilman synkronointijohtoa (s.191). 3 Perustoiminnot Valittavissa olevat salamakuvauksen tilat riippuvat käytössä olevasta valotustilasta. Valotustila Valittavissa olevat salamakuvauksen tilat Rajoitukset B C/D Ei salamavalon valotuksen korjausta e/c/k E/F/G/H/I/r - b/l/a/p E/F/k/r - M E/F/r - A Tallennettujen asetuksien mukaisesti. 1 Paina nelitoimisäädintä (3) kameran ollessa kuvaustilassa. [Salamatila] -näkymä avautuu. Näkyviin ilmestyvät valitun valotustilan kanssa käytettävissä olevat salamakuvauksen tilat.

80 78 2 Valitse salamakuvauksen tila painamalla nelitoimisäädintä (45). Salamatila Salama käytössä Kun kamera ei ole B (vihreä) -tilassa, suorita salamavalon valotuksen korjaus kääntämällä kameran takaosan e-valitsinta (S) (s.78). MENU Peruuta 0.0 OK OK 3 3 Paina 4-painiketta. Kameralla voidaan ottaa kuva. Perustoiminnot Salamatehon korjaus Salamatehon säätöalue on -2,0 +1,0. Salamavalotuksen korjausarvot 1/3 ja 1/2 EV:n porrastusta käytettäessä: Porrastus Salamavalon valotuksen korjausarvo 1/3 EV -2.0; -1.7; -1.3; -1.0; -0.7; -0.3; 0.0; +0.3; +0.7; /2 EV -2.0; -1.5; -1.0; -0.5; 0.0; +0.5; +1.0 Aseta askelväli [A Mukauta asetus 1] -valikon kohdassa [1. Valotusaskeleet] (s.118). 1 Käännä kameran takaosan e-valitsinta (S) [Salamatila] -näytössä. Salamatila Salama käytössä Salamatehon säätöarvo näkyy näytöllä. Palauta salamatehon korjausarvoksi 0,0 painamalla -painiketta. MENU Peruuta +0.3 OK OK

81 Salamatehon korjausarvoa ei voida muuttaa B (vihreä) -tilassa. Etsimessä ja nestekidenäytössä näkyy N-ilmaisin salamatehon korjauksen aikana (s.41, s.43). Jos salamatehoa tarvitaan suurinta mahdollista tehoa enemmän, salamavalon valotuksen korjausarvoasetuksella ei ole vaikutusta, vaikka asetus olisi (+) -arvoinen. Miinuspuolen (-) korjaaminen ei välttämättä vaikuta kuvaan, jos kohde on liian lähellä, aukkoarvo on pieni tai herkkyys on korkea. Salamavalon valotuksen korjausta voidaan käyttää myös ulkoisiin salamalaitteisiin, jotka tukevat P-TTL-automaattisalamatilaa. 79 Kuvaamisen salliminen salaman latautuessa Voit määrittää kameran mahdollistamaan kuvaamisen myös salaman latautumisen aikana. Valitse [A Mukauta asetus 3] -valikossa kohdan [20. Laukaisu varautum. aikana] arvoksi [Päällä]. Oletusarvoisesti kuvia ei voida ottaa kiinteän salaman varautumisen aikana. 20. Laukaisu varautum. aikana 1 Pois 2 Päällä Cancel Sallii laukaisun kiinteän salaman varautuessa MENU Peruuta OK OK 3 Perustoiminnot Kiinteän salaman käyttäminen 1 Paina E-painiketta.

82 80 Kiinteä salama nousee ylös ja aloittaa latautumisen. Kun salama on täysin latautunut, etsimessä ja nestekidenäytössä näkyy E (s.41, s.43). 2 Paina laukaisin kokonaan alas. 3 Perustoiminnot Kamera ottaa kuvan. Kun tilanvalitsin on B-asennossa, salama ei välähdä, jos valaistusolosuhteet eivät edellytä salaman käyttöä valotuksen korjaukseen, vaikka salama nousisikin esiin. [Salama käytössä] -tilaa käytetään, kun salama on noussut ylös, jos tilanvalitsin ei ole B-asennossa. 3 Paina kiinteä salama alas kuvaan merkitystä kohdasta.

83 Kuvien katseleminen 81 Kuvien katseleminen Voit katsella ottamiasi kuvia kameran näytöllä. 1 Paina Q-painiketta. Kamera siirtyy katselutilaan ja viimeisimpänä otettu kuva (jonka tiedostonumero on suurin) avautuu näyttöön. (Jos kyseessä on video, vain aloituskuva näytetään.) 3 Perustoiminnot 2 Katso otettua kuvaa näytöllä. Käytettävissä olevat toiminnot Nelitoimisäädin (4)/ kameran etuosan e-valitsin (R) vasemmalle Nelitoimisäädin (5)/ kameran etuosan e-valitsin (R) oikealle M-painike L-painike Näyttää edellisen kuvan. Näyttää seuraavan kuvan. Kytkee tietonäytön päälle tai pois päältä (s.34). Tallentaa RAW-kuvan (vain, jos tiedot ovat käytettävissä).

84 82 3 Jos edellisen otetun kuvan tiedostomuoto on JPEG ja kuvadata on edelleen puskurimuistissa, kyseinen kuva voidaan tallentaa myös RAW-muodossa painamalla L-painiketta katselun aikana. Jos kuvaa otettaessa on käytetty jotakin seuraavista asetuksista, myös vastaava RAW-muotoinen kuva tallennetaan. - Sarjakuvaus Viimeksi otetun kuvan RAW-kuva - Monivalotus RAW-kuva monivalotuksella - Laajennettu haarukointi Yksi kolmesta kuvasta voidaan valita - Digitaalisuodin RAW-kuva ilman suodintehostetta - HDR-kuvaus RAW-kuva tavallisella valotuksella - Ristiinkehitys RAW-kuva ilman ristiinkehitystehostetta Lisätietoja katselutilan toiminnoista on kohdassa Katselutoiminnot (s.231). Perustoiminnot Yhden kuvan poistaminen Kuvia voidaan poistaa yksitellen. Poistettuja kuvia ei voida enää palauttaa. Suojattuja kuvia ei voida poistaa (s.247). 1 Paina Q-painiketta ja valitse poistettava kuva nelitoimisäätimellä (45). 2 Paina i-painiketta. Poistamisen vahvistusnäkymä avautuu.

85 83 3 Valitse nelitoimisäätimellä (2) [Poista]. Valitse poistettava tiedostomuoto kuville, jotka on tallennettu RAW+ -muodossa. Poista Peruuta OK OK Poista JPEG Poista RAW Poista RAW ja JPEG 4 Paina 4-painiketta. Kuva poistetaan. Poistaa vain JPEG-kuvan. Poistaa vain RAW-kuvan. Poistaa molemmat kuvatiedostot. 3 Perustoiminnot Katso lisätietoja useiden kuvien poistamisesta kerralla kohdasta ( Useiden kuvien poistaminen (s.245)).

86 84 Muistiinpanoja 3 Perustoiminnot

87 4 Kuvaustoiminnot Tässä luvussa käsitellään tämän kameran peruskuvaustoimintoja sekä vaativampia toimintoja. Kuvaustoimintojen käyttäminen Valotuksen asettaminen Tarkentaminen Sommittelun, valotuksen ja tarkennuksen tarkistaminen ennen kuvan ottoa (esikatselu) Kuvanvakaajatoiminnon käyttö laukaisutärähdyksen estämiseksi Yhtäjaksoinen kuvaaminen Asetuksien säätäminen kuvaamisen aikana (automaattinen haarukointi) Kuvaaminen digitaalisuotimia käyttämällä Kuvaaminen elävän näkymän kanssa Liikkuvan kuvan tallentaminen

88 86 Kuvaustoimintojen käyttäminen Kuvaamiseen liittyviä asetuksia voidaan muuttaa suoraan toimintopainikkeilla, ohjauspaneelin avulla tai [A Tallennustila]- ja [A Mukauta asetus] -valikoista. Lisätietoja toimintopainikkeiden käytöstä on kohdassa Toimintoasetuksien muuttaminen (s.45). Suuntapainikkeiden asetuskohdat 4 Kuvaustoiminnot Valitse seuraavat toiminnot painamalla nelitoimisäädintä (2345) tallennustilassa. Painike Vaihtoehto Toiminto Sivu 2 Kuvaustapa Valitsee kuvaustavaksi jatkuvan kuvauksen, vitkalaukaisimen, kuvauksen kaukosäätimellä, valotuksen haarukoinnin tai kuvauksen peili ylhäällä. s.148 s.141 s.143 s.154 s Salamatila Määrittää salaman käyttötavan. s.76 4 Valkotasapaino 5 Mukautettu kuva Säätää väritasapainon kohdetta valaisevan valonlähteen mukaiseksi. Tällä määritetään kuvan viimeistelysävy, kuten väri ja kontrasti ennen kuvan ottamista. s.205 s.219

89 Tallennustilavalikossa määritettävät asetukset 87 Voit määrittää seuraavat asetukset [A Tallennustila 1 5] -valikoissa. Avaa [A Tallennustila 1] -valikko painamalla 3-painiketta katselutilassa. Valikko Vaihtoehto Toiminto Sivu USER-tila *1 Vaihtaa tallennettujen A-tilojen välillä. s.228 Valotustila *1 Määrittää valotustilan, kun s.227 tilanvalitsin on A-asennossa. Tiedostomuoto *2 Määrittää kuvien tiedostomuodon. s.202 JPEG tall. pikselit *2 Määrittää JPEG-muodossa tallennettujen kuvien tallennuskoon. s Kuvaustoiminnot JPEG-laatu *2 Määrittää JPEG-muodossa tallennettujen kuvien laadun. s.201 A1 Autom. AF-asetus *2 Määrittää automaattitarkennuksen tarkennuspisteiden määrän, kun tarkennusalueeksi on valittu S (Automaattinen). s.127 AF-asetukset Laajennettu AF Määrittää, jatketaanko kohteeseen tarkentamista valitun tarkennuspisteen ympärillä olevien tarkennuspisteiden tietojen perusteella, mikäli kohde liikkuu lyhyeksi aikaa pois valitun tarkennuspisteen kohdalta, kun automaattitarkennuspisteen valitsimen asetus on j (Valitse). s.129 Linssiväärist. korjaus *2 Korjaa objektiivin ominaisuuksista johtuvia vääristymiä ja väripoikkeamia. s.215

90 88 Valikko Vaihtoehto Toiminto Sivu Ristiinkehitys *2 Muuttaa kuvan värisävyjä ja kontrastia luoden ristiinkehitetyn kuvan vaikutelman digitaalisesti. s.222 Laaj. haaruk. *2 Määrittää laajennetun haarukointikuvauksen asetukset. s.157 Digitaalisuodin *2 Lisää kuviin digitaalisuodintehosteita. s.160 A2 HDR-kuvaus *2 Ottaa suuren dynamiikka-alueen HDR-kuvauksen käyttöön. s Kuvaustoiminnot Monivalotus Sarjakuvaus Sommittelun säätö Dyn. alueen asetus *2 Luo useista erillisistä kuvista yhdistelmäkuvan. Kamera ottaa kuvia tietyin väliajoin määritetyn ajanjakson aikana. Säätää kuvan sommittelua kuvanvakaajatoiminnon avulla. Lisää kuvan dynamiikkaa ja estää liian kirkkaat ja tummat alueet kuvissa. s.152 s.149 s.217 s.212 ISO AUTO -asetus *2 Määrittää ISO AUTO -herkkyysasetuksen automaattisen korjauksen korjausalueen. s.95 A3 ISO-kohinanpoisto Pitkän suljinajan KP Määrittää, käytetäänkö suurilla ISO-asetuksilla kohinanpoistoa. Voit tässä asettaa, käytetäänkö kohinan poistoa kuvattaessa pitkällä valotusajalla. s.97 s.98 Ohjelmalinja Määrittää ohjelmalinja-asetuksen. s.101 Väriavaruus Määrittää kuvan väriavaruuden. s.211 RAW-tiedostomuoto Asettaa RAW-muodossa tallennettujen kuvien tiedostomuodon. s.203

91 Valikko Vaihtoehto Toiminto Sivu 89 Video Määrittää videokuvausasetukset. s.171 Elävä näkymä Määrittää elävän näkymän asetukset. s.165 Elektroninen vesivaaka Määrittää, näytetäänkö näytöllä kameran kallistustason tunnistava elektroninen vesivaaka. s.288 Horisontin korjaus Korjaa kuvan (vasemman ja oikeanpuolisen) kallistuksen. s.139 A4 Shake Reduction *2 Anna polttoväli GPS Vähentää kameran pysty- ja vaakasuuntaisen tärinän vaikutusta kuvaan. Määrittää polttovälin jos käytössäsi on objektiivi, jonka polttoväliä koskevaa tietoa ei ole saatavissa. Määrittää toiminnot, kun GPS-laite (lisävaruste) on kytketty kameraan. s.138 s.140 s Kuvaustoiminnot Pikakatselu Määrittää pikakatseluajan. s.285 Digitaalinen esikatselu Määrittää digitaalisen esikatselun asetukset. s.134 E-valitsimen ohjelm. Määrittää e-valitsimille asetetut toiminnot kaikissa valotustiloissa. s.271 A5 Painikkeiden mukautus Määrittää toiminnot, joita käytetään painamalla /Y-painiketta, =-painiketta, esikatseluvalitsinta tai painamalla laukaisin puoliväliin. s.274 Muisti Määrittää, mitkä asetukset tallennetaan, kun kamerasta katkaistaan virta. s.302 Tallenna USER-tila Tallentaa kameran käytössä olevat asetukset A-valintaan. s.224 *1 Näkyy vain, kun tilanvalitsin on A-asennossa. *2 Tämä toiminto voidaan asettaa myös ohjauspaneelista.

92 90 Mukautettavien asetuksien valikossa määritettävät asetukset [A Mukauta asetus 1 4] -valikoiden valintojen avulla saat käyttöösi kaikki järjestelmäkameran ominaisuudet. Valikko Vaihtoehto Toiminto Sivu 1. Valotusaskeleet Määrittää valotuksen korjauksen porrastuksen. s Kuvaustoiminnot A1 2. Herkkyysaskeleet 3. Lisää herkkyyttä 4. Mittarin käyttöaika 5. AE-L ja AF-lukitus Määrittää ISO-herkkyysasetuksen porrastuksen. Ottaa käyttöön ylimääräiset herkkyysasetukset. Määrittää valotusmittauksen tuloksen näyttöajan. Tällä asetetaan, lukitaanko valotusarvo, kun tarkennus on lukittu. s.95 s.95 s.116 s Linkitä AE ja AF-piste Määrittää, yhdistetäänkö valotusarvo ja automaattitarkennuspiste tarkennusalueella monilohkomittauksessa. s Autom. valot. korjaus Määrittää, korjataanko valotusta automaattisesti, jos oikeaa valotusta ei voida määrittää. -

93 Valikko Vaihtoehto Toiminto Sivu Autom. haaruk.järjestys Tällä asetetaan automaattisen haarukointikuvauksen järjestys. s Yhden painall. haaruk. Määrittää, otetaanko kaikki kuvat yhdellä laukaisimen painalluksella, kun valotuksen haarukointi on käytössä. s WB säädettävä alue Määrittää, hienosäädetäänkö valkotasapainoa automaattisesti määritettäessä valkotasapainoasetuksen valonlähdettä. s.207 A2 11. WB salamaa käytettäessä 12. Autom. WB, hehkulamppu 13. Värilämpötilan askeleet Määrittää salaman kanssa käytettävän valkotasapainoasetuksen. Määrittää, säädetäänkö hehkulampun värisävyä, kun valkotasapainoasetus on F (Automaatt. valkotasapaino). Määrittää värilämpötilasäädön porrastuksen. s s Kuvaustoiminnot 14. Tuo AF-alue näkyviin Voit tässä määrittää, näytetäänkö aktiiviset automaattitarkennuspisteet etsimessä punaisina. s.128

94 92 Valikko Vaihtoehto Toiminto Sivu 15. AF.S-asetus Määrittää toimintojärjestyksen, kun tarkennustilaksi on valittu l ja laukaisin painetaan kokonaan pohjaan. s AF.C-asetus Määrittää jatkuvan kuvauksen toimintojärjestyksen kun tarkennustilaksi on valittu k. s AF-apuvalo Määrittää, käytetäänkö automaattitarkennuksen apuvaloa, kun automaattitarkennusta käytetään heikossa valaistuksessa. s Kuvaustoiminnot A3 18. AF kaukosäätimellä 19. Aikavalotuksen kaukoohj 20. Laukaisu varautum. aikana Määrittää, käytetäänkö automaattitarkennusta kuvattaessa kaukosäätimellä. Määrittää kaukosäätimen käyttötavan, kun kaukosäädintä käytetään p (Aikavalotus) -tilassa. Määrittää, voidaanko laukaisinta käyttää, kun kiinteä salama latautuu. s.145 s.113 s Salama langatt. tilassa Määrittää kiinteän salaman välähtämistavan langattomassa tilassa. s.193

95 Valikko Vaihtoehto Toiminto Sivu Nestekidenäytön valaisu Määrittää nestekidenäytön valaisutason. s Tallentaa kääntötietoja Määrittää, tallennetaanko kääntötiedot kuvattaessa. s Tallenna valikon sijainti Määrittää tallennetaanko näytöllä viimeksi näytetty valikkosivu ja näytetäänkö se uudelleen 3-painiketta painettaessa. s.284 A4 25. Catch-in-tarkennus 26. AF-hienosäätö 27. Käyttää aukkorengasta Jos asetuksena on [Päällä] ja tarkennustilana l ja kameraan on kiinnitetty manuaalitarkenteinen objektiivi, Catch-in-tarkennus on käytössä ja kuva otetaan automaattisesti, kun kohteeseen on tarkennettu. Muuttaa automaattitarkennuksen tarkennuspistettä. Määrittää, voidaanko kuva ottaa, kun objektiivin aukkorengas on asetettu muuhun kuin s-asentoon. s.132 s.125 s Kuvaustoiminnot Nollaa muk. toiminto Palauttaa kaikki [A Mukauta asetus 1 4] -valikoiden asetukset oletusarvoihin. s.324

96 94 Valotuksen asettaminen Herkkyyden asettaminen Voit valita ympäristön kirkkautta vastaavan herkkyyden. Herkkyydeksi voidaan asettaa joko [ISO AUTO] tai sitä voidaan säätää herkkyysaluetta ISO vastaavalla alueella. Oletusasetus on [ISO AUTO]. 4 Kuvaustoiminnot 1 Käännä kameran takaosan e-valitsinta (S) ja paina samanaikaisesti o-painiketta kuvaustilassa. Tilanäytössä, nestekidenäytössä ja etsimessä näkyvä herkkyysarvo muuttuu. Painamalla -painiketta valitset herkkyysasetukseksi [ISO AUTO]. P 1/ ISO AUTO AF.S F AWB JPEG 16M 11 ISO AUTO 2 Vapauta o-painike ja kameran takaosan e-valitsin (S). Herkkyys on asetettu.

97 Voit muuttaa herkkyyden myös painamalla kerran o-painiketta ja siirtämällä sitten sormen pois painikkeelta ja kääntämällä takaosan e-valitsinta (S). Tässä tapauksessa valittu herkkyysasetus otetaan käyttöön, kun o-painiketta painetaan uudelleen tai kun valotusarvon ajastimesta (s.116) loppuu aika. Kun valotustilaksi on valittu B (Vihreä), L (Sulkimen ja aukon etus. autom. valotus) tai C (Video), herkkyysasetus on aina [ISO AUTO] eikä asetusta voida muuttaa. Kun valotustilaksi on asetettu K (Sulkimen ja aukon etus. autom. valotus), a (Käsivalotus), p (Aikavalotus) tai M (Salaman X-synk.- nopeus), [ISO AUTO] -herkkyysasetusta ei voida käyttää. Herkkyysaluetta voidaan laajentaa asetukseen ISO , kun [A Mukauta asetus 1] -valikon asetuskohdan [3 Lisää herkkyyttä] asetukseksi valitaan [Päällä]. Vähimmäisherkkyys on kuitenkin ISO 160, kun [Kirkkaan alueen korjaus] -asetukseksi on [A Tallennustila 3] -valikon [Dyn. alueen asetus] (s.212) -kohdassa valittu [Päällä]. Herkkyyden kasvattaminen voi aiheuttaa kuviin enemmän kohinaa. Sitä voidaan vähentää käyttämällä [A Tallennustila 3] -valikon [ISO-kohinanpoisto] -asetusta (s.97). Voit valita, lisäätkö herkkyyttä asteittain 1 EV:n askelin tai valotusaskelten asetuksen mukaisesti (s.118). Voit määrittää asetuksen käyttämällä [A Mukauta asetus 1] -valikon [2. Herkkyysaskeleet] -asetusta Kuvaustoiminnot Herkkyyden automaattisen korjauksen alueen asettaminen Aseta herkkyyden automaattisen korjauksen alue, jota käytetään, kun herkkyysasetus on [ISO AUTO]. Herkkyys korjataan oletusasetuksena automaattisesti herkkyysalueella [ISO ]. 1 Valitse [A Tallennustila 3] -valikosta [ISO AUTO -asetus] ja paina nelitoimisäädintä (5). [ISO AUTO -asetus] -näkymä avautuu. 2 Paina nelitoimisäädintä (5) ja aseta vähimmäisherkkyys nelitoimisäätimellä (23). ISO AUTO -asetus ISOAUTO AUTO ISO-parametrit MENU Peruuta OK OK

98 96 3 Paina nelitoimisäädintä (5) ja aseta enimmäisherkkyys nelitoimisäätimellä (23). 4 Paina 4-painiketta. 5 Valitse nelitoimisäätimellä (23) [AUTO ISO-parametrit] ja paina nelitoimisäädintä (5). 4 6 Valitse asetus nelitoimisäätimellä (23) ja paina 4-painiketta. ISO AUTO -asetus ISOAUTO AUTO ISO-parametrit Kuvaustoiminnot u Slow (Hidas) s Vakio Lisää herkkyyttä mahdollisimman vähän (oletusasetus) MENU a Fast (Nopea) Lisää herkkyyttä aktiivisesti 7 Paina 3-painiketta kahdesti. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. Kuvien kohinan vähentäminen (kohinanpoisto) Digitaalikameralla kuvattaessa kuviin ilmestyy havaittavaa kohinaa (kuvan karkeutta tai epätasaisuutta) seuraavissa tilanteissa: - kun käytetään pitkää valotusaikaa - kun käytetään suurta herkkyysasetusta - kun CMOS-kenno on kuumentunut. Voit vähentää kohinaa kohinanpoistotoiminnolla. Toiminnon käyttäminen pidentää kuitenkin kuvien tallentamiseen tarvittavaa aikaa.

99 ISO-kohinanpoisto 97 Vähentää suurilla herkkyysasetuksilla (ISO) kuvattaessa syntyvää kohinaa. 1 Valitse [A Tallennustila 3] -valikosta [ISO-kohinanpoisto] ja paina nelitoimisäädintä (5). [ISO-kohinanpoisto] -näkymä avautuu. 2 Paina nelitoimisäädintä (5) ja valitse nelitoimisäätimellä (23) [Automaattinen], [Pois], [Pieni], [Keski], [Suuri] tai [Mukautettu]. Autom ISO-kohinanpoisto ISO NR AUTO Autom ISO NR OFF Pois ISO NR Pieni ISO NR Keski ISO NR Suuri ISO Mukautettu NR CUSTOM MENU Peruuta OK OK Käyttää optimoitua kohinanpoistoasetusta koko herkkyysalueella (oletusasetus). 4 Kuvaustoiminnot Pois Pieni/Keski/Suuri Mukautettu Ei käytä kohinanpoistoa millään herkkyysasetuksella. Käyttää kohinanpoistoa valitulla kiinteällä asetuksella koko herkkyysalueella. Käyttää kohinanpoistoa käyttäjän määrittämällä asetuksella kullakin ISO-asetuksella. 3 Paina 4-painiketta. Jos valitsit [Automaattinen]-, [Pois]-, [Pieni]-, [Keski]- tai [Suuri]-asetuksen, siirry kohtaan 7. 4 Valitse nelitoimisäätimellä (23) [Asetus] ja paina nelitoimisäädintä (5). Näyttöön avautuu näkymä, jossa kohinanpoistoasetus voidaan määrittää herkkyyden perusteella.

100 98 4 Kuvaustoiminnot 5 Valitse herkkyysasetus nelitoimisäätimellä (23) ja määritä sitten valitun herkkyysasetuksen kanssa käytettävä kohinanpoistoasetus nelitoimisäätimellä (45). Voit avata [ISO-kohinanpoisto 2] -näkymän kameran takaosan e-valitsimella (S). Palauta valitun herkkyysalueen asetus painamalla -painiketta. Näytetyt herkkyysarvot vaihtelevat [A Mukauta asetus 1] -valikon asetuksien [1. Valotusaskeleet] ja [2. Herkkyysaskeleet] mukaisesti. 6 Paina 3-painiketta. Kohdassa 2 näkyvissä ollut näkymä avautuu uudelleen. 7 Paina 3-painiketta kahdesti. Kameralla voidaan ottaa kuva. ISO-kohinanpoisto ISO 80 ISO 100 ISO 200 ISO 400 ISO 800 ISO 1600 ISO 3200 MENU 1 2 ISO NR OFF ISO NR OFF ISO NR OFF ISO NR OFF ISO NR ISO NR ISO NR Palauta Pitkän suljinajan KP Vähentää pitkiä valotusaikoja käytettäessä syntyvää kohinaa. 1 Valitse [A Tallennustila 3] -valikosta [Pitkän suljinajan KP] ja paina nelitoimisäädintä (5).

101 99 2 Valitse nelitoimisäätimellä (23) [Automaattinen], [Päällä] tai [Pois] ja paina sitten 4-painiketta Dyn. alueen asetus ISO AUTO -asetus ISO-kohinanpoisto Pitkän suljinajan KP Ohjelmalinja Väriavaruus RAW-tiedostomuoto MENU Peruuta ISO NR AUTO NR AUTO NR ON NR OFF PEF OK OK Automaattinen Määrittää olosuhteet, kuten suljinajan, herkkyyden ja kameran sisälämpötilan, ja käyttää kohinanpoistotoimintoa tarvittaessa (oletusasetus). Päällä Pois 3 Paina 3-painiketta. Kameralla voidaan ottaa kuva. Käyttää kohinanpoistotoimintoa, kun suljinaika on pidempi kuin 1 sekunnin. Kohinanpoistotoimintoa ei käytetä. 4 Kuvaustoiminnot Kuvien käsittelyaika voi olla pitkä, kun pitkän suljinajan kohinanpoistotoiminnon asetus on [Päällä]. Uusia kuvia ei voida ottaa, kun kuvaa käsitellään. Kun kohinanpoistotoiminto on käytössä, [nr] vilkkuu nestekidenäytöllä ja etsimessä aukkoarvon kohdalla. Etsimessä näkyy myös käsittelyajan laskuri suljinnopeuden kohdalla.

102 100 Valotustilan muuttaminen Tässä kamerassa voidaan käyttää seuraavassa kuvattuja valotustiloja. Valotustila voidaan valita tilanvalitsimella (s.51). Kullekin valotustilalle on käytettävissä seuraavat asetukset: z: Käytettävissä : Ei käytettävissä Valotustila Suljinajan muuttaminen Aukkoarvon muuttaminen Herkkyyden muuttaminen Valotuksen korjaus Sivu B Vihreä s Kuvaustoiminnot e Ohjelmall. autom. valotus K Herkkyyspainott. autom. valotus b Suljinaikapainott. autom. valotus c Aukkopainotteinen autom. valotus z z z z s.103 Muu kuin ISO AUTO z s.104 z z z s.105 z z z s.107 L Sulkimen ja aukon etus. autom. valotus z z Vain ISO AUTO z s.108 a Käsivalotus z z Muu kuin ISO AUTO s.110 p Aikavalotus z Muu kuin ISO AUTO s.112 M Salaman X-synk.- nopeus z Muu kuin ISO AUTO s.114 Voit määrittää jokaisen valotustilan kohdalla erikseen kameran etu-/takaosan e-valitsimella tai -painikkeella valittavat toiminnot. Määritä asetukset [A Tallennustila 5] -valikon kohdassa [E-valitsimen ohjelm.] (s.271). Voit vahvistaa etu- ja takaosan e-valitsimien ja -painikkeen toiminnot kameran näytön opasteista, jotka ilmestyvät näkyviin silloin, kun kamera kytketään päälle tai valitsinta käännetään (s.29).

103 101 Ohjelmalinja [A Tallennustila 3] -valikon [Ohjelmalinja]-kohdassa voit valita jonkin seuraavista ohjelmalinjoista. Kun [eline] on valittu -painikkeen asetukseksi e/k-tai L/a-tilassa (s.271), kuvan valotus määritetään kyseisen ohjelmalinjan asetuksien mukaisesti. Asetus j AUTO k Normaali Ominaisuudet Kamera määrittää tarvittavat asetukset. Perusohjelma, automaattivalotus (oletusasetus). l Hi-speed painott. m n Tark. alueprior. (pitkä) Tark. alueprior. (lyhyt) Automaattivalotusohjelma, joka käyttää mahdollisimman lyhyttä valotusaikaa. Automaattivalotusohjelma, joka käyttää mahdollisimman pientä aukkoa mahdollisimman suuren syväterävyysalueen saavuttamiseksi. Automaattivalotusohjelma, joka käyttää mahdollisimman suurta aukkoa mahdollisimman pienen syväterävyysalueen saavuttamiseksi. 4 Kuvaustoiminnot o MTF-prioriteetti Automaattivalotusohjelma, joka käyttää parasta objektiiville sopivaa aukkoasetusta (kun käytössä on DA-, DA L-, D FA-, FA J- tai FA-objektiivi). Aukkorenkaallisen objektiivin käyttäminen Jos käytät objektiivia, jossa on aukkorengas, aseta aukko asentoon s (AUTO) samalla, kun pidät objektiivin automaattivalotuksen lukituspainiketta painettuna.

104 102 B-tilan käyttäminen 4 Kuvaustoiminnot Voit ottaa kuvia täysin automaattisin asetuksin. B-tilassa käytetään seuraavia asetuksia: Ohjelmalinja j (AUTO) Tiedostomuoto JPEG Herkkyys ISO AUTO Mittaustapa L (Monilohkomittaus) AF-piste S (Automaattinen) Autom. AF-asetus 11 AF-pistettä Valkotasapaino F (Auto) Mukautettu kuva Kirkas ISO-kohinanpoisto Auto Pitkän suljinajan KP Päällä Shake Reduction k (Päällä) Väriavaruus srgb Jos 3-painiketta painetaan B-tilassa, näyttöön ilmestyy vihreän tilan valikko. Et voi valita asetusvaihtoehtoja, joita ei voida muuttaa. 1 Aseta tilanvalitsin B-asentoon.

105 Seuraavat toiminnot ja käyttötavat eivät ole käytettävissä B-tilassa: Suljinnopeuden muuttaminen Aukkoarvon muuttaminen Valotuksen korjaus Salama (salama käytössä, hidas synkronointi, suljinverhon synkronointi, langaton tila, valotuksen korjaus) Jatkuva kuvaus Tarkennustila k (l valittuna) Dyn. alueen asetus Linssiväärist. korjaus Valotuksen haarukointi Kuvaus peili ylhäällä Ohjauspaneelia ei voida näyttää B-tilassa. e-tilan käyttäminen Monivalotus Sarjakuvaus Laaj. haaruk. Digitaalisuodin HDR-kuvaus Ristiinkehitys Horisontin korjaus Tallentaminen A-tilana L- ja /Y-painikkeiden toiminnot Painikkeiden mukauttaminen (oletusasetukset käytössä) Mukautettavat valikkoasetukset (oletusasetukset käytössä) Määrittää suljinajan ja aukon automaattisesti, jotta oikea valotus saavutetaan kuvia otettaessa valitun ohjelmalinjan mukaisesti. Voit muuttaa suljinaikaa ja aukkoarvoa myös kameran etu- ja takaosan e-valitsimilla, säilyttäen samalla oikean valotuksen (s.271) Kuvaustoiminnot 1 Aseta tilanvalitsin e-asentoon.

106 104 2 Tarkista suljinaika ja aukkoarvo. Tarkista asetukset tilanäytöstä, etsimestä tai nestekidenäytöstä. P 1/ ISO AUTO AWB AF.S F JPEG 16M [ 37] 4 Määritä käytettävä ohjelmalinja [A Tallennustila 3] -valikon [Ohjelmalinja]-kohdassa (s.101). Kuvaustoiminnot K-tilan käyttäminen Voit valita kohteen kirkkautta vastaavan herkkyyden. Suljinaika ja aukkoarvo säädetään automaattisesti valitun herkkyyden perusteella oikean valotuksen aikaansaamiseksi. 1 Aseta tilanvalitsin K-asentoon. 2 Säädä herkkyyttä kameran takaosan e-valitsimella (S).

107 Valitut arvot näkyvät tilanäytössä, etsimessä ja nestekidenäytössä. Sv 1/ ISO AF.S F AWB 11 JPEG 16M [ 37] Voit asettaa herkkyyden vastaamaan arvoja ISO [ISO AUTO] -asetusta ei voida valita. Herkkyys voidaan asettaa joko 1/3 tai 1/2 EV:n askelin. Aseta porrastus [A Mukauta asetus 1] -valikon [1. Valotusaskeleet] -kohdassa (s.118). 4 b-tilan käyttäminen Voit valita haluamasi suljinajan liikkuvien kohteiden kuvaamista varten. Kuvatessasi nopeasti liikkuvia kohteita, voit käyttää lyhyttä suljinaikaa pysäyttääksesi kohteen liikkeen tai pidempää suljinaikaa saadaksesi kohteen liikkeen näkyviin. Aukkoasetus säätyy automaattisesti, jotta valittu suljinaika tuottaa oikean valotuksen. Kuvaustoiminnot 1 Aseta tilanvalitsin b-asentoon.

108 106 2 Säädä suljinaikaa kameran etuosan e-valitsimella (R). Suljinajaksi voidaan valita jokin arvo väliltä 1/ sekuntia. Valitut arvot näkyvät tilanäytössä, etsimessä ja nestekidenäytössä. 4 Kuvaustoiminnot Tv 1/ JPEG ISO AUTO M AWB AF.S F [ 37] Suljinaika voidaan asettaa joko 1/3 tai 1/2 EV:n askelin. Aseta porrastus [A Mukauta asetus 1] -valikon [1. Valotusaskeleet] -kohdassa (s.118). Oikeaa valotusta ei ehkä saavuteta valitulla suljinajalla, jos herkkyysasetus on muu kuin [ISO AUTO] (s.94). Valotusvaroitus Jos kohde on liian kirkas tai tumma, aukkoarvo vilkkuu tilanäytössä, etsimessä ja nestekidenäytössä. Jos kohde on liian kirkas, valitse nopeampi suljinaika. Jos kohde on liian tumma, valitse hitaampi suljinaika. Kun aukkoarvo lakkaa vilkkumasta, valotus on oikea ja voit ottaa kuvan. Jos kohde on liian kirkas, käytä kameratarvikeliikkeistä saatavaa neutraalisuodinta (ND). Jos kohde on liian tumma, käytä salamaa.

109 c-tilan käyttäminen 107 Aseta aukkoarvo syväterävyyden säätämiseksi. Syväterävyys on suurempi ja tarkennetun kohteen etu- ja takaosa ovat terävät, kun valitaan suuri aukkoarvo (pieni objektiivin aukko). Syväterävyys on pienempi ja tarkennetun kohteen etu- ja takaosa ovat sumeat, kun valitaan pieni aukkoarvo (suuri objektiivin aukko). Suljinaika säätyy automaattisesti, jotta valittu aukkoarvo tuottaa oikean valotuksen. 1 Aseta tilanvalitsin c-asentoon. 4 2 Säädä aukkoa kameran takaosan e-valitsimella (S). Kuvaustoiminnot Valitut arvot näkyvät tilanäytössä, etsimessä ja nestekidenäytössä. Av 1/ ISO AUTO AF.S F AWB JPEG 16M 11 [ 37]

110 108 Aukkoarvo voidaan asettaa joko 1/3 tai 1/2 EV:n askelin. Aseta porrastus [A Mukauta asetus 1] -valikon [1. Valotusaskeleet] -kohdassa (s.118). Oikeaa valotusta ei ehkä saavuteta valitulla suljinajalla, jos aukkoarvo on muu kuin [ISO AUTO] (s.94). 4 Kuvaustoiminnot Valotusvaroitus Jos kohde on liian kirkas tai tumma, suljinaika vilkkuu tilanäytössä, etsimessä ja nestekidenäytössä. Jos kohde on liian kirkas, valitse pienempi objektiivin aukko (suurempi numero) ja jos kohde on liian tumma, valitse suurempi objektiivin aukko (pienempi numero). Voit ottaa oikein valotetun kuvan, kun vilkkuminen lakkaa. Jos kohde on liian kirkas, käytä kameratarvikeliikkeistä saatavaa neutraalisuodinta (ND). Jos kohde on liian tumma, käytä salamaa. L-tilan käyttäminen Voit asettaa sekä suljinajan että aukkoarvon kuvan ottamista varten. Asettaa automaattisesti herkkyyden, jolloin manuaalisesti asetetut suljinaika ja aukkoarvo tuottavat oikean valotuksen kohteen kirkkauden mukaisesti. 1 Aseta tilanvalitsin L-asentoon.

111 109 2 Säädä suljinaikaa kameran etuosan e-valitsimella (R). Suljinajaksi voidaan valita jokin arvo väliltä 1/ sekuntia. 3 Säädä aukkoa kameran takaosan e-valitsimella (S). 4 Valitut arvot näkyvät tilanäytössä, etsimessä ja nestekidenäytössä. TAv 1/ ISO AUTO AF.S F4.5 Kuvaustoiminnot AWB JPEG 16M 11 [ 37] Suljinaika ja aukkoarvo voidaan asettaa joko 1/3 tai 1/2 EV:n askelin. Aseta porrastus [A Mukauta asetus 1] -valikon [1. Valotusaskeleet] -kohdassa (s.118). L-tilassa herkkyysasetus on aina [ISO AUTO].

112 110 Valotusvaroitus Jos kohde on liian kirkas tai tumma, herkkyys vilkkuu tilanäytössä, nestekidenäytössä ja etsimessä. Muuta tässä tapauksessa suljinaikaa ja aukkoa. Jos kohde on liian tumma, valitse pidempi suljinaika. Kun ilmaisin lakkaa vilkkumasta, valotus on oikea ja voit ottaa kuvan. Jos kohde on liian kirkas, käytä kameratarvikeliikkeistä saatavaa neutraalisuodinta (ND). Jos kohde on liian tumma, käytä salamaa. 4 a-tilan käyttäminen Kuvaustoiminnot Voit asettaa suljinajan ja aukkoarvon. Tämä tila sopii kuvien ottamiseen silloin, kun haluat valita aukon ja suljinajan itse. Tämä on käytännöllinen valotustila, jos kuvaat aina samalla suljinajan ja aukon yhdistelmällä tai otat tahallisesti alivalotettuja (tummempia) tai ylivalotettuja (kirkkaampia) kuvia. 1 Aseta tilanvalitsin a-asentoon. 2 Säädä suljinaikaa kameran etuosan e-valitsimella (R). Suljinajaksi voidaan valita jokin arvo väliltä 1/ sekuntia.

113 111 3 Säädä aukkoa kameran takaosan e-valitsimella (S). Valitut arvot näkyvät tilanäytössä, etsimessä ja nestekidenäytössä. M 1/ ISO AF.S F5.6 Palkki ilmaisee suljinnopeutta tai aukkoarvoa säädettäessä poikkeaman oikeasta valotuksesta (valotusarvosta). Valotus on oikea, kun V-osoitin on valotuksenkorjauspalkin keskellä. Jos se on suunnassa, kuva on alivalottunut. Jos se on suunnassa +, kuva on ylivalottunut. Jos arvo ylittää valotuksenkorjauspalkin mittausalueen tai jos kohde on liian kirkas tai liian tumma, + tai vilkkuu. JPEG M AWB 11 [ 37] Ero oikeaan valotukseen 4 Kuvaustoiminnot a-tilassa herkkyysasetus ei voi olla [ISO AUTO]. Jos herkkyysasetukseksi on valittu [ISO AUTO] ja valotustilaksi on muutettu a, myös herkkyys muuttuu kohdassa Herkkyyden automaattisen korjauksen alueen asettaminen (s.95) asetetuksi alhaisimmaksi arvoksi. Suljinaika ja aukkoarvo voidaan asettaa joko 1/3 tai 1/2 EV:n askelin. Aseta porrastus [A Mukauta asetus 1] -valikon [1. Valotusaskeleet] -kohdassa (s.118). Etsimen ja nestekidenäytön opastuspalkit näyttävät kameran kallistuskulman vasemmalle tai oikealle. Ero oikeaan valotusarvoon näkyy numerona, kun [Elektroninen vesivaaka]-asetukseksi on valittu O (käytössä).

114 112 Yhdistäminen L-tilaan Kun valotusarvo on lukittu (s.119) painamalla L-painiketta a-tilassa ja suljinnopeus tai aukkoarvo muuttuu, suljinnopeuden ja aukon yhdistelmä muuttuu samalla kun valotusarvo säilyy oikeana. Esimerkki: Jos suljinaika on 1/125 s ja aukkoarvo on F5.6 ja nämä arvot lukitaan L-painikkeella, aukkoarvoksi asetetaan automaattisesti F11, jos suljinajaksi valitaan 1/30 s kameran etuosan e-valitsimella (R). 4 Kuvaustoiminnot p-tilan käyttäminen Tämä asetus on hyödyllinen pitkiä valotusaikoja vaativassa yökuvauksessa ja ilotulituksia kuvattaessa. 1 Aseta tilanvalitsin p-asentoon. B Bulb ISO 100 AF.S F AWB 11 JPEG 16M [ 37] 2 Paina laukaisinta. Suljin pysyy avoinna niin kauan kuin laukaisinta painetaan. 3 Siirrä sormesi pois laukaisimelta. Valotus päättyy.

115 Seuraavat toiminnot eivät ole käytettävissä p-tilassa: - Valotuksen korjaus - HDR-kuvaus - Valotuksen haarukointi - AE-lukitus - Jatkuva kuvaus - Shake Reduction - Sarjakuvaus 113 Aukkoarvo voidaan asettaa joko 1/3 tai 1/2 EV:n askelin. Aseta porrastus [A Mukauta asetus 1] -valikon [1. Valotusaskeleet] -kohdassa (s.118). Estä kameran tärähtäminen p-tilassa käyttämällä tukevaa jalustaa ja CS-205-lankalaukaisinta (lisävaruste) tai kaukosäädintä (lisävaruste). Kytke lankalaukaisin lankalaukaisimen liittimeen (s.23). Määritä kaukosäädintä käytettäessä, aloitetaanko valotus painamalla kaukosäätimen laukaisinta ja lopetetaanko valotus toisella painalluksella, vai pidetäänkö sulkijaa auki yhtä kauan kuin kaukosäätimen laukaisinta pidetään painettuna. Määritä asetus [A Mukauta asetus 3] -valikon kohdassa [19. Aikavalotuksen kauko-ohj]. p-tilassa herkkyysasetus ei voi olla [ISO AUTO]. Jos herkkyysasetukseksi on valittu [ISO AUTO] ja valotustilaksi on muutettu p, myös herkkyys muuttuu kohdassa Herkkyyden automaattisen korjauksen alueen asettaminen (s.95) asetetuksi alhaisimmaksi arvoksi. Aikavalotusta käytettäessä valotusajan pituutta ei ole rajattu. On kuitenkin suositeltavaa käyttää verkkolaitetta (lisävaruste) kuvattaessa pitkillä valotusajoilla, koska akku kuluu, kun suljin on auki (s.58). 4 Kuvaustoiminnot

116 114 M-tilan käyttäminen Suljinaika on lukittu 1/180 sekuntiin. Käytä tätä asetusta, kun käytät ulkoista salamaa, joka ei kykene asettamaan synkronointinopeutta automaattisesti. 1 Aseta tilanvalitsin M-asentoon. 4 Kuvaustoiminnot X 1/ JPEG ISO M AWB AF.S F [ 37] Säädä aukkoa kameran takaosan e-valitsimella (S). Paina -painiketta suljinnopeuden säilyttämiseksi 1/180 sekunnissa ja aukkoarvon säätämiseksi automaattisesti. M-tilassa herkkyysasetus ei voi olla [ISO AUTO]. Jos herkkyysasetukseksi on valittu [ISO AUTO] ja valotustilaksi on muutettu M, myös herkkyys muuttuu kohdassa Herkkyyden automaattisen korjauksen alueen asettaminen (s.95) asetetuksi alhaisimmaksi arvoksi.

117 115 Valotuksen mittaustavan valitseminen Voit valita, mitä etsimen osaa käytetään kirkkauden mittaamiseen ja valotuksen määrittämiseen. Voit valita jonkin seuraavista kolmesta tavasta. Oletusasetus on L (Monilohkomittaus). 1 Käännä mittaustilan valitsinta. Valittu mittaustila näkyy tilanäytössä ja etsimessä. 4 L Monilohkomittaus Monilohkomittauksessa etsimessä näkyvä näkymä mitataan käyttämällä 77 eri lohkoa viereisen kuvan mukaisesti. Myös vastavaloon kuvattaessa tämä tapa määrittää automaattisesti kunkin osan kirkkauden ja säätää valotuksen automaattisesti. Kuvaustoiminnot M Keskustapainotteinen mittaus Mittauksessa painotetaan etsimen keskiosaa. Käytä tätä tapaa, kun haluat korjata valotusta itse etkä jättää sitä kameran tehtäväksi. Viereisessä kuvassa on esitetty, miten mittausherkkyys lisääntyy käyrän korkeuden kasvaessa (keskellä). Tämä tapa ei automaattisesti korjaa valotusta, mikäli kohde on vastavalossa.

118 116 N Pistemittaus Kirkkaus mitataan vain etsimen keskeltä, rajoitetulta alueelta. Lisäksi voit käyttää automaattivalotuksen lukitusta (s.119), jos kohde on erittäin pieni ja oikeaa valotusta on hankala saavuttaa. 4 Jos käytät muuta kuin DA-, DA L-, D FA-, FA J-, FA-, F- tai A-objektiivia, keskustapainotteista mittaustapaa käytetään automaattisesti, vaikka olisitkin valinnut monilohkomittauksen, tai kun objektiivin aukkorengas on asetettu muuhun kuin s (Automaattinen) -asentoon. (Voidaan käyttää vain, jos [A Mukauta asetus 4] -valikon kohdan [27. Käyttää aukkorengasta] (s.328) asetukseksi on valittu [Sallittu].) Kuvaustoiminnot Automaattivalotuksen yhdistäminen automaattitarkennuspisteeseen monilohkomittauksessa [A Mukauta asetus 1] -valikon [6. Linkitä AE ja AF-piste] -kohdassa voit yhdistää automaattivalotuksen ja automaattitarkennukspisteen tarkennusalueella, kun monilohkomittaus on käytössä. 1 Pois Valotus määritetään automaattitarkennuspisteestä riippumatta (oletusasetus). 2 Päällä Valotus määritetään automaattitarkennuspisteen mukaan. Mittarin käyttöajan asettaminen [A Mukauta asetus 1] -valikon [4. Mittarin käyttöaika] -kohdassa voit asettaa valotuksen mittausajaksi [10s] (oletusasetus), [3s] tai [30s].

119 Valotuksen säätäminen 117 Tämän toiminnon avulla voidaan ylivalottaa (kirkastaa) tai alivalottaa (tummentaa) kuvaa. Valitse [A Mukauta asetus 1] -valikon [1. Valotusaskeleet] -kohdasta 1/3 EV:n tai 1/2 EV:n valotusaskeleet. Valotuksen korjausarvon säätöalue on (EV). 1 Käännä kameran takaosan e-valitsinta (S) ja paina samanaikaisesti m-painiketta. Valotusta säädetään. 4 Valotuksenkorjauksen aikana m näkyy tilanäytössä, etsimessä ja nestekidenäytöllä. Kuvaustoiminnot P 1/ ISO AUTO AF.S F4.0 Korjausarvo AWB JPEG 16M 11 ±0EV Palauta valotuksen korjausarvo arvoon 0,0 painamalla -painiketta. Korjausarvo voidaan tarkastaa säädön jälkeen painamalla m-painiketta. Valotuksen korjaus ei ole käytettävissä, jos valotustila on B (Vihreä) tai p (Aikavalotus).

120 118 Voit muuttaa korjausarvoa myös painamalla kerran m-painiketta ja siirtämällä sitten sormen pois painikkeelta ja kääntämällä kameran takaosan e-valitsinta (S). Tässä tapauksessa valittu valotuksen korjausarvo otetaan käyttöön, kun m-painiketta painetaan uudelleen tai kun valotusarvon ajastimesta (s.116) loppuu aika. Valotuksen korjausarvoa ei voida peruuttaa katkaisemalla kamerasta virta tai valitsemalla toinen valotustapa. 4 Kuvaustoiminnot Valotuksen korjaus a- ja M-tiloissa Jos valotuksen korjausarvoksi on asetettu +1,5 a (Käsivalotus)- ja M (Salaman X-synk.- nopeus) -tilojen ollessa valittuna, valotuksenkorjauspalkki näyttää 1,5 EV:n alivalotusta. Jos valotus säädetään niin, että V-osoitin on valotuksenkorjauspalkin keskellä, kuvaa otettaessa käytetään korjattua valotusarvoa. Valotuksen korjauksen porrastuksen muuttaminen Aseta [A Mukauta asetus 1] -valikon [1. Valotusaskeleet] -kohdassa valotuksenkorjaustoiminnon porrastukseksi 1/3 tai 1/2 EV. 1. Valotusaskeleet 1 1/3 valotusaskelta 2 1/2 valotusaskelta Valotusasetusaskeleet on asetettu 1/3 EV:n portain MENU Peruuta OK OK Porrastus 1/3 EV Valotusarvo ±0,3; ±0,7; ±1,0; ±1,3; ±1,7; ±2,0; ±2,3; ±2,7; ±3,0; ±3,3; ±3,7; ±4,0; ±4,3; ±4,7; ±5,0 1/2 EV ±0,5; ±1,0; ±1,5; ±2,0; ±2,5; ±3,0; ±3,5; ±4,0; ±4,5; ±5,0

121 119 Valotuksen muuttaminen automaattisesti kuvauksen aikana Automaattinen haarukointitoiminto mahdollistaa jatkuvan kuvaamisen niin, että kunkin kuvan valotus säädetään erikseen alivalotuksesta ylivalotukseen. Kullakin laukaisimen painalluksella otetaan 2, 3 tai 5 kuvaa. Lisätietoja on kohdassa Asetuksien muuttaminen automaattisesti kuvaamisen aikana (valotuksen haarukointi) (s.154). Valotuksen lukitseminen ennen kuvan ottamista (AE-lukitus) 4 Automaattivalotuksen lukitustoiminnolla voidaan lukita valotusasetus ennen kuvan ottamista. Käytä tätä toimintoa, jos kohde on liian pieni tai se on vastavalossa, eikä oikeaa valotusta saada mitattua. 1 Aseta valotus ja paina L-painiketta. Kamera lukitsee senhetkisen valotuksen näkyy tilanäytössä ja etsimessä, kun automaattivalotuksen lukitus on kytkettynä päälle. Kuvaustoiminnot

122 120 4 Kuvaustoiminnot Valotus pysyy lukittuna niin pitkään, kun L-painiketta pidetään painettuna tai laukaisin on painettuna puoliväliin. Valotus säilyy muistissa kaksi kertaa valotuksen mittausaikaa (s.116) pitempään myös sen jälkeen, kun olet ottanut sormesi pois L-painikkeelta. Kamerasta kuuluu merkkiääni, kun L-painiketta painetaan. Merkkiääni voidaan poistaa käytöstä (s.277). AE-lukitus ei ole käytettävissä seuraavissa tiloissa: B (Vihreä), p (Aikavalotus) ja M (Salaman X-synk.- nopeus). Automaattivalotuksen lukitus poistetaan käytöstä aina, kun jokin seuraavista toiminnoista suoritetaan: - L-painiketta painetaan uudelleen - Q-, 3- tai M-painiketta painetaan - tilanvalitsinta käännetään - objektiivi vaihdetaan - objektiivi, jossa on s (Automaattinen) -asetus, asetetaan muuhun kuin s-tilaan Jos käytät zoomobjektiivia, jonka valovoima vaihtelee polttovälin mukaan, suljinajan ja aukkoarvon yhdistelmä muuttuu zoomausasennon mukaan, vaikka käyttäisitkin automaattivalotuksen lukitusta. Valotus ei kuitenkaan muutu, joten kuva otetaan automaattivalotuksen lukitushetken kirkkauden mukaan. Valotus voidaan lukita myös, kun tarkennus lukitaan. Määritä asetus [A Mukauta asetus 1] -valikon kohdassa [5. AE-L ja AF-lukitus] (s.130).

123 Tarkentaminen 121 Tarkennustavat on esitetty seuraavassa taulukossa: = Automaattitarkennus Kamera tarkentaa automaattisesti kohteeseen, kun laukaisin on painettu puoliväliin. \ Manuaalitarkennus Tarkennus suoritetaan käsin (s.130). Automaattitarkennuksen käyttäminen Voit valita automaattitarkennustilaksi myös l (yksittäiskuvan automaattitarkennus), jossa tarkennus lukittuu kohteeseen painamalla laukaisin puoliväliin kohteeseen tähdättäessä, tai k (jatkuva automaattitarkennus), jossa kamera tarkentaa kohteeseen jatkuvasti, kun laukaisinta pidetään puoliväliin painettuna. Oletusasetus on l. 1 Aseta tarkennustilan valintakytkin l- tai A-asentoon. 4 Kuvaustoiminnot

124 122 4 Kuvaustoiminnot l Yksittäiskuvan automaattitarkennus Kun laukaisin painetaan puoliväliin ja kohteeseen on tarkennettu, tarkennus lukitaan kyseiseen kohtaan (tarkennuksen lukitus). Jos kohde ei ole tarkennusalueella, tarkenna kohde tarkennusalueelle, lukitse tarkennus kyseiseen kohtaan (tarkennuksen lukitus) ja sommittele kuva uudelleen. Automaattitarkennuksen apuvalo syttyy tarvittaessa (s.123). Määritä laukaisimen kokonaan alas painamista seuraava toimintojärjestys [A Mukauta asetus 3] -valikon kohdasta [15. AF.S-asetus]. 1 Tarkennuspainotteisuus 2 Laukaisupainotteisuus Kuvaa ei voida ottaa, ennen kuin kohteeseen on tarkennettu (oletusasetus). Jos kohde on liian lähellä kameraa, siirry taaksepäin ja ota kuva. Jos kohteeseen tarkentaminen on vaikeaa, säädä tarkennusta käsin (s.130). Kuva voidaan ottaa, vaikka kohteeseen ei ole tarkennettu.

125 k (A) Jatkuva automaattitarkennus Kohteeseen tarkennetaan jatkuvasti, kun laukaisin on puoliväliin painettuna. Tarkennuksen ilmaisin ] tulee näkyviin ja kuulet äänimerkin, kun kamera tarkentaa kohteeseen. Vaikka kohde ei ole terävä, kuva voidaan ottaa painamalla laukaisin pohjaan. Kun kohteeseen on tarkennettu painamalla laukaisin puoliväliin ja kohde on määritetty liikkuvaksi, kamera seuraa kohdetta automaattisesti. Objektiivi toimii automaattisesti ja pitää kohteen tarkennettuna. Määritä jatkuvan kuvauksen toimintojärjestys [A Mukauta asetus 3] -valikon kohdasta [16. AF.C-asetus]. 1 Tarkennuspainotteisuus 2 FPS-painotteisuus Ottaa kuvia siten, että kohteeseen tarkentamista painotetaan jatkuvan kuvauksen aikana (oletusasetus). Ottaa kuvia siten, että kuvausnopeutta painotetaan jatkuvan kuvauksen aikana Kuvaustoiminnot AF-apuvalo Voit määrittää [A Mukauta asetus 3] -valikon [17. AF-apuvalo] -kohdassa, käytetäänkö automaattitarkennuksen apuvaloa l-tilassa. 1 Päällä Automaattitarkennuksen apuvalo helpottaa tarkennusta, kun kohde on huonosti valaistu. Valo syttyy, kun laukaisin painetaan puoliväliin (oletusasetus). 2 Pois Automaattitarkennuksen apuvaloa ei käytetä.

126 124 Tarkentaminen kohteeseen =-painikkeella Voit määrittää kameran tarkentamaan automaattisesti, kun =-painiketta painetaan. 1 Valitse [A Tallennustila 5] -valikosta [Painikkeiden mukautus] ja paina nelitoimisäädintä (5). [Painikkeiden mukautus] -näyttö ilmestyy näkyviin. 2 Valitse nelitoimisäätimellä (23) [AF-painike] ja paina nelitoimisäädintä (5). [AF-painike] -näyttö ilmestyy näkyviin. 4 Kuvaustoiminnot 3 Paina nelitoimisäädintä (5) ja valitse nelitoimisäätimellä (23) [Ota AF käyttöön]. AF-painike Ota AF käyttöön Peruuta AF Kamera suorittaa automaattitark. kun painat AF-painiketta MENU Peruuta OK OK Ota AF käyttöön Peruuta AF Kamera suorittaa automaattitarkennuksen, kun =-painiketta tai laukaisinta (oletusasetus) painetaan. \-ilmaisin näkyy etsimessä, kun =-painiketta painetaan. Automaattitarkennus ei toimi, kun laukaisinta painetaan (voit palata normaaliin automaattitarkennustilaan vapauttamalla =-painikkeen). 4 Paina 4-painiketta. 5 Paina 3 -painiketta kolme kertaa. Kameralla voidaan ottaa kuva.

127 125 6 Paina =-painiketta ja katso samalla etsimen läpi. Kamera suorittaa automaattitarkennuksen. l Yksittäiskuvan automaattitarkennus Tarkennuksen lukitus aktivoituu, kun =-painiketta pidetään painettuna ja kamera tarkentaa kohteeseen. k Jatkuva automaattitarkennus Tarkennus kohteeseen säilytetään samalla, kun =-painiketta painetaan. 7 Paina laukaisinta. Kun [Painikkeiden mukautus] -valikon toiminnolle [Laukaisin puolivälissä] on määritetty toiminto [Ota AF käyttöön], paina laukaisinta pitäen samalla =-painike alas painettuna. Kamera ottaa kuvan. 4 Kuvaustoiminnot AF-hienosäätö Voit muuttaa automaattitarkennuksen tarkennuspistettä. Käytä [AF-hienosäätö] -toimintoa vain tarvittaessa. Ole huolellinen, koska automaattitarkennusta säätämällä terävien kuvien aikaansaaminen saattaa olla vaikeampaa. Määritä asetukseksi [Pois], mikäli automaattitarkennuksen tarkennuspistettä ei tarvitse muuttaa. Mikäli kamera tärähtää otettaessa koekuvia tarkennusta säätämisen aikana, oikean tarkennuspisteen löytäminen saattaa olla vaikeaa. Käytä sen vuoksi aina jalustaa, kun otat koekuvia. 1 Valitse [A Mukauta asetus 4] -valikosta [26. AF-hienosäätö] ja paina nelitoimisäädintä (5).

128 126 2 Valitse nelitoimisäätimellä (23) [Päällä] ja paina nelitoimisäädintä (5). [26. AF-hienosäätö] -näyttö ilmestyy näkyviin. 3 Valitse nelitoimisäätimellä (23) joko [Käytä kaikki] tai [Käytä yksi]. Käytä kaikki Sama säätö koskee kaikkia objektiiveja. 4 Kuvaustoiminnot Käytä yksi Palauta 4 Säädä arvoa nelitoimisäätimellä (5). Tämä valinta näkyy näytössä vain, jos objektiivin tunnustieto on saatu luettua. Kamera tallentaa ja käyttää jokaiselle objektiivityypille eri säätöarvon (enintään 20 objektiivityyppiä). Palauttaa tallennetun säätöarvon. 26. AF-hienosäätö Käytä kaikki Käytä yksi +5 Ei tall Palauta MENU Peruuta ±0 OK OK Säätömahdollisuudet Nelitoimisäädin (5) / kameran takaosan e-valitsin (S) oikealle (y) Nelitoimisäädin (4) / kameran takaosan e-valitsin (S) vasemmalle (f) Säätää tarkennusta lähemmäksi. Säätää tarkennusta kauemmaksi. -painike Palauttaa säätöarvon ±0. 5 Paina 4-painiketta. Säätöarvo tallennetaan. 6 Paina 3 -painiketta kolme kertaa. Kamera palaa tallennustilaan.

129 127 7 Ota koekuva. Voit tarkistaa tarkennuspisteen helposti suurentamalla kuvaa digitaalisen esikatselun aikana (s.136) tai elävässä näkymässä (s.164). Mikäli säätöarvon tallennuksessa on käytetty [Käytä yksi] -asetusta, [Käytä kaikki] -arvoa voidaan käyttää [Käytä yksi] -arvon sijaan painamalla 4-painiketta siten, että [Käytä kaikki] -asetus on valittu kohdassa 3. Tarkennusalueen valitseminen (automaattitarkennuksen tarkennuspiste) Valitse se etsimen osa, johon tarkennus asetetaan. Oletusasetus on S (Automaattinen). Valitut automaattitarkennuspisteet näkyvät etsimessä punaisena (Tuo AF-alue näkyviin). U Keskusta Asettaa tarkennusalueen etsimen keskelle. jvalitse Asettaa tarkennusalueeksi käyttäjän yhdestätoista automaattitarkennuskehyksen pisteestä valitseman pisteen. 4 Kuvaustoiminnot S Automaattinen Kamera valitsee ihanteellisen automaattitarkennuspisteen, vaikka kohde ei olisikaan keskellä etsintä. Valittavana on 11 automaattitarkennuspistettä (oletusasetus) tai 5 pistettä [Autom. AF-asetus] [A Tallennustila 1] -valikon [AF-asetukset]-kohdassa. 1 Käännä automaattitarkennuspisteen valitsinta.

130 128 Automaattitarkennuksen tarkennuspisteet eivät näy etsimessä punaisena, kun [A Mukauta asetus 2] -valikon [14. Tuo AF-alue näkyviin] -kohdan asetukseksi on valittu [Pois]. Tarkennusalueeksi on asetettu kiinteästi U riippumatta siitä, mikä asetus on tehty, kun käytössä on jokin muu kuin DA-, DA L-, D FA-, FA J-, FA- tai F-objektiivi (s.326). Tarkennuspisteen asettaminen etsimessä 4 Kuvaustoiminnot 1 Aseta automaattitarkennuspisteen valitsin j-asentoon. V-ilmaisin näkyy etsimessä ja automaattitarkennuksen tarkennuspistettä voidaan muuttaa. 2 Katso etsimen läpi ja tarkista kohteen sijainti. 3 Muuta automaattitarkennuspistettä nelitoimisäätimellä (2345). Valittu automaattitarkennuspiste näkyy tilanäytössä. P 1/ ISO AUTO AF.S 2000 F JPEG AWB 16M [ 37]

131 Säätömahdollisuudet painike Pidä 4-painiketta painettuna Palauttaa automaattitarkennuksen tarkennuspisteen tarkennuskehyksen keskelle. Poistaa automaattitarkennuksen tarkennuspisteen vaihtamisen käytöstä ja mahdollistaa nelitoimisäätimen painikkeiden (2345) käyttämisen toimintopainikkeina. Voit ottaa automaattitarkennuspisteen vaihtamisen käyttöön painamalla 4-painiketta, kun toimintopainikkeet ovat käytössä. Kamerasta kuuluu äänimerkki, kun toiminto otetaan käyttöön tai poistetaan käytöstä. Automaattitarkennuspisteet näkyvät etsimessä punaisena (Tuo AF-alue näkyviin) ja voit tarkistaa, mihin haluat asettaa automaattitarkennuspisteen. 4 Vaihdettu tarkennuspiste tallennetaan, vaikka kamerasta katkaistaan virta tai tarkennusalueeksi valitaan U tai S. V-ilmaisin näkyy etsimessä silloin, kun automaattitarkennuksen tarkennuspistettä voidaan muuttaa. Kun [A Tallennustila 1] -valikon [AF-asetukset]-kohdan [Laajennettu AF] -asetus on O (päällä) ja kohde liikkuu lyhyeksi aikaa pois valitun tarkennuspisteen kohdalta, kun tarkennustilaksi on asetettu k, kamera jatkaa kohteeseen tarkentamista valitun tarkennuspisteen ympärillä olevien tarkennuspisteiden (taustatarkennuspisteiden) tietojen perusteella. Taustatarkennuspisteet näkyvät tilanäytössä vaaleanpunaisina. Kuvaustoiminnot

132 130 Valotuksen lukitseminen tarkennuksen ollessa lukittuna Valitsemalla [A Mukauta asetus 1] -valikosta [5. AE-L ja AF-lukitus] voit lukita valotusarvon, kun tarkennus on lukittu. 5. AE-L ja AF-lukitus 1 Pois 2 Päällä AE on lukittu, kun tarkennus on lukittu MENU Peruuta OK OK 1 Pois Valotusta ei lukita, kun tarkennus on lukittu (oletusasetus). 4 2 Päällä Valotus lukitaan, kun tarkennus on lukittu. Kuvaustoiminnot Tarkennuksen säätäminen käsin (manuaalitarkennus) Manuaalitarkennuksessa voidaan käyttää joko tarkennuksen ilmaisinta tai etsimen matta-aluetta. Tarkennuksen ilmaisin Myös manuaalitarkennusta käytettäessä tarkennuksen ilmaisin ] näkyy etsimessä, kun kohteeseen on tarkennettu. Voit säätää tarkennusta tarkennuksen ilmaisimen ] avulla.

133 131 1 Aseta tarkennustilan valintakytkin asentoon \. 2 Katso etsimen läpi, paina laukaisin puoliväliin ja käännä tarkennusrengasta. Kun kohde tarkentuu, tarkennuksen ilmaisin ] tulee näkyviin ja kuulet merkkiäänen. 4 Kuvaustoiminnot Voit säätää tarkennusta käsin etsimen matta-aluetta käyttämällä, mikäli kohteeseen on vaikeaa tarkentaa eikä tarkennuksen ilmaisinta näy. Tarkennuksen merkkiääni voidaan poistaa käytöstä (s.277). Etsimen matta-alueen käyttäminen Voit säätää tarkennusta manuaalisesti käyttämällä etsimen matta-aluetta. 1 Aseta tarkennustilan valintakytkin asentoon \. 2 Katso etsimen läpi ja kierrä tarkennusrengasta, kunnes kohde näkyy selkeästi etsimessä.

134 132 Kuvaaminen Catch-in-tarkennustilassa Kun [A Mukauta asetus 4] -valikon kohdan [25. Catch-in-tarkennus] asetukseksi on valittu [Päällä], tarkennustilaksi on asetettu l ja käytössä on jokin jäljempänä mainituista objektiiveista, voit käyttää Catch-in-tarkennusta. Tässä tilassa kuva otetaan automaattisesti, kun kohteeseen on tarkennettu. Manuaalitarkennusobjektiivi DA- tai FA-objektiivi, jossa on sekä =- että \-asetus (\-asetus on valittava ennen kuvaamista) 4 Kuvaustoiminnot Kuvaaminen 1 Kiinnitä oikeantyyppinen objektiivi kameraan. 2 Aseta tarkennustilan kytkin l-asentoon. 3 Säädä tarkennus kohtaan, jonka kohde ohittaa. 4 Paina laukaisin kokonaan alas. Laukaisin vapautuu automaattisesti, kun kohde näkyy terävänä ennalta määritetyssä kohdassa.

135 Sommittelun, valotuksen ja tarkennuksen tarkistaminen ennen kuvan ottoa (esikatselu) 133 Voit esikatselutoiminnon avulla tarkistaa syväterävyyden, sommittelun, valotuksen ja tarkennuksen ennen kuvan ottoa. Esikatselutapoja on kaksi: Esikatselutapa Kuvaus Optinen esikatselu Voit tarkistaa syvyysterävyyden etsimestä. e Digitaalinen esikatselu Voit tarkistaa sommittelun, valotuksen ja tarkennuksen näytöstä. Voit käyttää elävää näkymää, jolloin kuva näkyy reaaliaikaisesti näytössä ja voit vaihtaa kuvausasetuksia sekä suurentaa kuvaa (s.164). Esikatselutavan valitseminen 4 Kuvaustoiminnot Voit valita, käytetäänkö optista vai digitaalista esikatselutilaa, kun pääkytkin käännetään esikatseluasentoon ( ). Oletusasetus on optinen esikatselu. 1 Valitse [A Tallennustila 5] -valikosta [Painikkeiden mukautus] ja paina nelitoimisäädintä (5). [Painikkeiden mukautus] -näyttö ilmestyy näkyviin. 2 Valitse nelitoimisäätimellä (23) [Esikats. valitsin] ja paina nelitoimisäädintä (5). [Esikats. valitsin] -näyttö ilmestyy näkyviin.

136 134 3 Paina nelitoimisäädintä (5) ja valitse nelitoimisäätimellä (23) joko [Optinen esikatselu] tai [Digitaalinen esikatselu]. Esikats. valitsin Optinen esikatselu Digitaalinen esikatselu Syvyysalueen tarkistus etsimellä MENU Peruuta OK OK 4 Paina 4-painiketta. 4 5 Paina 3 -painiketta kolme kertaa. Kameralla voidaan ottaa kuva. Kuvaustoiminnot Kuvaus peili ylhäällä -asetusta, sarjakuvausta, monivalotusta tai elävää näkymää käytettäessä kamera käyttää esikatseluasetuksena optista esikatselua valitusta asetuksesta riippumatta. Digitaalinen esikatselu voidaan määrittää myös /Y-painikkeelle. Jos optinen esikatselu on määritetty esikatseluvalitsimeen ja digitaalinen esikatselu /Y-painikkeelle, voit käyttää helposti molempia toimintoja. Katso s.274 saadaksesi lisätietoja toiminnon määrittämisestä /Y-painikkeeseen. Digitaalisen esikatselun näytön asettaminen Voit määrittää, näytetäänkö digitaalisessa esikatselutilassa histogrammi ja kirkkaan/tumman alueen varoitus ja voidaanko kuvia suurentaa. 1 Valitse [A Tallennustila 5]-valikosta [Digitaalinen esikatselu] ja paina nelitoimisäädintä (5). [Digitaalinen esikatselu] -näkymä avautuu.

137 135 2 Valitse nelitoimisäätimellä (23) [Histogrammi], [Kirkas/tumma alue] tai [Suurenna pikakatselu]. Digitaalinen esikatselu Histogrammi Kirkas/tumma alue Suurenna pikakatselu MENU 3 Valitse nelitoimisäätimellä (45) O tai P. 4 Paina 3-painiketta kahdesti. Optisen esikatselun näyttäminen 1 Tarkenna kohteeseen. 4 Kuvaustoiminnot 2 Käännä pääkytkin asentoon ja katso samalla etsimen läpi. Voit tarkistaa syväterävyyden etsimestä, kun pääkytkin on -asennossa. Tässä vaiheessa etsimessä ei näytetä kuvaustietoja eikä laukaisinta voida käyttää. 3 Vapauta pääkytkin. Optinen esikatselu lopetetaan ja kameralla voidaan ottaa kuvia.

138 136 Digitaalisen esikatselunäkymän näyttäminen 1 Tarkenna kohteeseen ja sommittele kuva etsimessä. 2 Käännä pääkytkin -asentoon. 4 Kuvaustoiminnot Jos digitaalinen esikatselutoiminto on ohjelmoitu /Y-painikkeeseen, paina /Y-painiketta. ( )-kuvake näkyy näytössä esikatselun aikana ja voit tarkistaa otoksen sommittelun, valotuksen ja tarkennuksen. AE.L Säätömahdollisuudet Kameran takaosan e-valitsin (S) Suurentaa esikatselukuvaa (s.235). L-painike Tallentaa esikatselukuvan. 3 Paina laukaisin puoliväliin. Digitaalinen esikatselu lopetetaan ja automaattitarkennus toimii. Digitaalisen esikatselun enimmäisaika on 60 sekuntia.

139 Kuvanvakaajatoiminnon käyttö laukaisutärähdyksen estämiseksi 137 Kuvanvakaajatoiminnon käyttäminen Kuvanvakaajatoiminto vähentää kameran laukaisutärähdystä. Toiminnosta on hyötyä erityisesti seuraavissa tilanteissa: Kun kuvataan heikosti valaistuissa olosuhteissa kuten sisätiloissa, yöllä, pilvisinä päivinä tai varjossa Kun käytetään teleobjektiivia. Kuvanvakaajatoiminnolla voidaan vähentää kameran vaaka- ja pystysuuntaisen tärinän vaikutusta tai auttaa pitämään kuva suorassa. 4 Kuvanvakaajatoiminto ei korjaa kohteen liikkumisesta johtuvaa epätarkkuutta. Käytä lyhyempää suljinaikaa kuvatessasi liikkuvaa kohdetta. Kuvanvakaajatoiminto ei välttämättä estä laukaisutärähdystä lähikuvia otettaessa. Silloin on suositeltavaa ottaa kuvanvakaajatoiminto pois käytöstä ja käyttää jalustaa. Kuvanvakaajatoiminto ei toimi täysin otettaessa kuvia hyvin pitkällä suljinajalla, kuten otettaessa panorointikuvia tai kuvattaessa pimeässä. Silloin on suositeltavaa ottaa kuvanvakaajatoiminto pois käytöstä ja käyttää jalustaa. Kuvanvakaajatoiminto on käytettävissä kaikkien tähän kameraan sopivien PENTAX-objektiivien kanssa. Muista kuitenkin säätää polttoväli, ennen kuin käytät objektiivia, jonka polttoväliä ei voida tunnistaa automaattisesti. Katso lisätietoja kohdasta Jos polttoväliä ei tunnisteta automaattisesti (s.140). Kuvaustoiminnot

140 138 Pysty- ja vaakasuuntaisen tärinän vaikutuksen vähentäminen 1 Valitse [A Tallennustila 4] -valikosta [Shake Reduction] ja paina nelitoimisäädintä (5). 4 2 Valitse nelitoimisäätimellä (23) k tai l ja paina 4-painiketta. k l Kuvanvakaaja on käytössä (oletusasetus). Kuvanvakaaja ei ole käytössä Video Elävä näkymä Elektroninen vesivaaka Horisontin korjaus Shake Reduction Anna polttoväli GPS MENU Peruuta OK OK Kuvaustoiminnot 3 Paina 3-painiketta. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. 4 Paina laukaisin puoliväliin. k näkyy etsimessä ja kuvanvakaajatoiminto käynnistyy. Määritä [Shake Reduction]-asetukseksi l (pois päältä), kun käytät jalustaa tai jos toimintoa ei tarvita. Kuvanvakaajatoiminto kytkeytyy automaattisesti pois päältä seuraavissa tilanteissa. Huomautus: kuvanvakaajatoimintoa ei voi valita kun seuraavat toiminnot ovat käytössä. - p (Aikavalotus) -tila - Vitkalaukaisinkuvaus - Kuvaus kaukosäätimellä - Kuvaus peili ylhäällä - kun [HDR-kuvaus]-asetuksen [Autom. kohdistus] -kohdan valinta on P (pois päältä) - Kun salamaa käytetään langattomassa tilassa.

141 Kuvien kallistumisen korjaaminen Valitse [A Tallennustila 4] -valikosta [Horisontin korjaus]. 2 Valitse nelitoimisäätimellä (45) O tai P Video Elävä näkymä Elektroninen vesivaaka Horisontin korjaus Shake Reduction Anna polttoväli 35mm GPS MENU Poistu 3 Paina 3-painiketta. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. 4 Paina laukaisin puoliväliin. Seuraavat ilmaisimet näkyvät tilanäytössä: 4 Kuvaustoiminnot k l q r Kuvanvakaaja päällä + horisontin korjaus pois päältä Kuvanvakaaja pois päältä / horisontin korjaus pois päältä Kuvanvakaaja käytössä + horisontin korjaus käytössä Kuvanvakaaja pois päältä + horisontin korjaus käytössä Kuvanvakaajatoiminto ei ole täysin toimintakunnossa välittömästi (noin 2 sekunnin aikana) virran kytkemisen tai automaattisen virrankatkaisun jälkeen. Odota, että kuvanvakaajatoiminto vakaantuu ja paina sitten varovasti laukaisinta. Jos k-ilmaisin näkyy etsimessä, kun painat laukaisimen puoliväliin, kamera on kuvausvalmis. Kuvanvakaajatoiminto on käytettävissä kaikilla tämän kameran kanssa yhteensopivilla PENTAX-objektiiveilla. Jos s-asetuksella varustetun objektiivin aukkorengas asetetaan johonkin muuhun kuin s (Automaattinen) -asentoon tai jos käytössä on objektiivi, jossa ei ole s-asentoa, kamera ei toimi, jollei [A Mukauta asetus 4] -valikon kohdan [27. Käyttää aukkorengasta] asetukseksi valita [Sallittu]. Valitse asetus etukäteen. Näissä tapauksissa kaikki toiminnot eivät kuitenkaan ole käytettävissä. Katso lisätietoja kohdasta Aukkorenkaan käyttäminen (s.328).

142 140 Jos polttoväliä ei tunnisteta automaattisesti Kuvanvakaajatoiminto tarvitsee toimiakseen eräitä objektiivin tietoja, kuten polttovälin. Jos kamerassa käytetään DA-, DA L-, D FA-, FA J-, FA- tai F-objektiivia, sen tiedot haetaan automaattisesti, kun kuvanvakaajatoiminto otetaan käyttöön. Määritä polttoväli, mikäli käytössä on objektiivi, jonka tietoja (esimerkiksi polttovälitietoa) ei tunnisteta automaattisesti (s.326). 4 Kuvaustoiminnot [Anna polttoväli] -asetusnäkymää ei näytetä, jos käytössä on objektiivi, jonka tiedot, kuten polttoväli, voidaan hakea automaattisesti. Käyttäessäsi objektiivia, jossa ei ole aukon s-asentoa tai jossa aukkoasetus on jokin muu kuin s, valitse [A Mukauta asetus 4] -valikon [27. Käyttää aukkorengasta] -asetukseksi [Sallittu] (s.328). Kuvanvakaajatoiminnon tehoon vaikuttavat kuvausetäisyys ja polttovälitiedot. Lähietäisyydeltä kuvattaessa kuvanvakaajatoiminnon vaikutus ei ole tehokkaimmillaan. 1 Varmista, että [Shake Reduction] -toiminnon asetus on k (päällä) ja katkaise kameran virta. Katso lisätietoja kohdasta Pysty- ja vaakasuuntaisen tärinän vaikutuksen vähentäminen (s.138). 2 Kiinnitä objektiivi ja kytke kameraan virta. [Anna polttoväli] -näkymä avautuu. 3 Voit asettaa polttovälin kameran takaosan e-valitsimella (S). Anna polttoväli Valitse jokin seuraavista polttoväliarvosta (oletusasetus on 35 mm): MENU Peruuta OK OK

143 Jollei käyttämäsi objektiivin polttoväliä ole lueteltu yllä, valitse arvoksi objektiivin polttoväliä lähinnä oleva arvo (esimerkki: [18], jos polttoväli on 17 mm, ja [100], jos polttoväli on 105 mm). Mikäli käytät zoomobjektiivia, valitse polttoväli käyttämäsi zoomausasetuksen mukaan Paina 4-painiketta. Kameralla voidaan ottaa kuva. Voit muuttaa polttoväliasetusta [A Tallennustila 4] -valikon [Anna polttoväli] -kohdassa. Vitkalaukaisimen käyttäminen g Vitkalaukaisin (12 s) Kuva otetaan noin 12 sekunnin kuluttua. Vitkalaukaisinta voidaan käyttää esimerkiksi silloin, kun kuvaaja halutaan mukaan kuvaan. 4 Kuvaustoiminnot Z Vitkalaukaisin (2 s) Peili nousee ylös välittömästi laukaisimen painamisen jälkeen. Kuva otetaan noin 2 sekunnin kuluttua. Käytä tätä tilaa, kun haluat välttää kameran tärähtämisen laukaisinta painettaessa. 1 Kiinnitä kamera jalustaan. 2 Paina nelitoimisäädintä (2) kameran ollessa kuvaustilassa. [Kuvaustapa] -näkymä avautuu. 3 Valitse nelitoimisäätimellä (45) g.

144 142 4 Paina nelitoimisäädintä (3) ja valitse nelitoimisäätimellä (45) g tai Z. Kuvaustapa Vitkalaukaisin (12 s) MUP 2s MENU Peruuta OK OK 5 Paina 4-painiketta. Kameralla voidaan ottaa kuva. 4 Kuvaustoiminnot 6 Paina laukaisin puoliväliin. Kamera tarkentaa kohteeseen automaattisesti. 7 Paina laukaisin kokonaan alas. Kun käytössä on g-asetus, kameran etu- ja takaosassa olevat vitkalaukaisimen merkkivalot alkavat vilkkua hitaasti. Kaksi sekuntia ennen sulkimen laukaisua vilkkuminen nopeutuu. Kamerasta kuuluu merkkiääni, joka nopeutuu ennen laukaisua. Kuva otetaan noin 12 sekunnin kuluttua laukaisimen painamisesta. Kun käytössä on Z-asetus, kuva otetaan noin 2 sekunnin kuluttua laukaisimen painamisesta.

145 Voit peruuttaa vitkalaukaisinkuvauksen valitsemalla [Kuvaustapa] -näkymässä jonkin muun tilan kuin g tai Z. Asetus peruutetaan, kun kamera sammutetaan, jos [A Tallennustila 5] -valikon [Muisti]-kohdan vaihtoehdon [Kuvaustapa] asetuksena on P (pois päältä) (s.302). Kuvanvakaajatoiminto poistetaan käytöstä automaattisesti, mikäli valitset g- tai Z-asetuksen. Kameran merkkiääni voidaan poistaa käytöstä (s.277). Valotus saattaa muuttua, jos etsimeen pääsee valoa. Käytä automaattivalotuksen lukitustoimintoa (s.119) tai kiinnitä kameran mukana toimitettu ME-etsimen suojus paikalleen. Etsimeen pääsevä valo ei vaikuta valotukseen, jos valotustilaksi on asetettu a (Käsivalotus) Silmäkuppi FR:n irrottaminen ME-etsimen suojuksen kiinnittäminen Kuvaustoiminnot Kaukosäätimen (valinnainen) avulla kuvaaminen Suljin voidaan etälaukaista kaukosäätimellä (lisävaruste) h Kaukosäädin i Kaukosäädin (3 s:n viive) i Jatkuva etäkuvaus Kuva otetaan heti kaukosäätimen laukaisimen painamisen jälkeen. Kuva otetaan noin 3 sekunnin kuluttua kaukosäätimen laukaisimen painamisen jälkeen. Jatkuva kuvaus käynnistyy, kun kaukosäätimen laukaisinta painetaan Voit lopettaa jatkuvan kuvauksen painamalla kaukosäätimen laukaisinta uudestaan. 1 Kiinnitä kamera jalustaan. 2 Paina nelitoimisäädintä (2) kameran ollessa kuvaustilassa. [Kuvaustapa] -näkymä avautuu.

146 144 3 Valitse nelitoimisäätimellä (45) h. 4 Paina nelitoimisäädintä (3) ja valitse nelitoimisäätimellä (45) h, i tai i. Kuvaustapa Kaukosäädin MUP W-ilmaisin näkyy nestekidenäytössä. Vitkalaukaisimen merkkivalo vilkkuu ja kamera on valmiustilassa. MENU Peruuta OK OK 5 Paina 4-painiketta. 4 Kameralla voidaan ottaa kuva. Kuvaustoiminnot 6 Paina laukaisin puoliväliin. Kamera tarkentaa kohteeseen automaattisesti. 7 Suuntaa kaukosäädin kohti kameran etu- tai takaosassa olevaa kaukosäätimen vastaanotinta ja paina kaukosäätimen laukaisinta. Noin 4 m Kaukosäätimen käyttöetäisyys on noin 4 m kameran etuosasta ja 2 m sen takaosasta. Kuvan ottamisen jälkeen vitkalaukaisimen valo syttyy 2 sekunnin ajaksi ja jatkaa sen jälkeen vilkkumista. Noin 2 m

147 Oletuksena tarkennusta ei voida säätää kaukosäätimellä. Tarkenna kamera kohteeseen ennen kaukosäätimen käyttämistä. Voit käyttää tarkennuksen säätämiseen kaukosäädintä valitsemalla [A Mukauta asetus 3] -valikon [18. AF kaukosäätimellä] -kohdan asetukseksi [Päällä]. (Automaattitarkennusta ei voida käyttää kaukosäätimellä elävän näkymän ollessa käytössä). Voit peruuttaa kuvauksen kaukosäätimellä valitsemalla [Kuvaustapa]-näkymästä jonkin muun tilan kuin h, i tai i. Asetus peruutetaan, kun kamerasta katkaistaan virta, jos [A Tallennustila 5] -valikon [Muisti] -kohdan [Kuvaustapa]-asetukseksi on valittu P (pois päältä) (s.302). Kuvanvakaajatoiminto sammuu automaattisesti, mikäli olet valinnut vaihtoehdon h, i tai i. Valotus saattaa muuttua, jos etsimeen pääsee valoa. Käytä automaattivalotuksen lukitustoimintoa (s.119) tai kiinnitä kameran mukana toimitettu ME-etsimen suojus paikalleen. Etsimeen pääsevä valo ei vaikuta valotukseen, jos valotustilaksi on asetettu a (Käsivalotus) Kuvaustoiminnot Silmäkuppi FR:n irrottaminen ME-etsimen suojuksen kiinnittäminen Kaukosäädin ei välttämättä toimi vastavaloon kuvattaessa. Vesitiivistä kaukosäädintä O-RC1 käytettäessä automaattitarkennusta voidaan käyttää S-painikkeella. {-painiketta ei voida käyttää. Kaukosäädin F voi lähettää noin signaalia. Jos kaukosäätimen paristo on vaihdettava, ota yhteys PENTAX-huoltoon (pariston vaihto on maksullinen).

148 146 Kuvaaminen peili ylhäällä Käytä peilin lukitustoimintoa, jos laukaisutärähdys on todennäköinen myös käytettäessä kaukosäädintä (lisävaruste) jalustan kanssa. Kun kuvaus peili ylhäällä on käytössä, peili nousee ylös, kun laukaisinta painetaan ensimmäisen kerran, ja laskee, kun laukaisinta painetaan uudelleen. d Peili ylhäällä Kuvaus peili ylhäällä, ohjaus laukaisimella. 4 e Peili ylhäällä + Kaukosäädin Kuvaaminen peili ylhäällä kaukosäätimen kanssa. Kuva otetaan heti kaukosäätimen laukaisimen painamisen jälkeen (s.143). Kuvaustoiminnot 1 Kiinnitä kamera jalustaan. 2 Paina nelitoimisäädintä (2) kameran ollessa kuvaustilassa. [Kuvaustapa] -näkymä avautuu. 3 Valitse nelitoimisäätimellä (45) d. 4 Paina nelitoimisäädintä (3) ja valitse nelitoimisäätimellä (45) d tai e. d näkyy tilanäytössä ja nestekidenäytössä. Kuvaustapa Kuvaus peili ylhäällä MUP MUP MENU Peruuta OK OK 5 Paina 4-painiketta. Kameralla voidaan ottaa kuva. 6 Paina laukaisin puoliväliin. Kamera tarkentaa kohteeseen automaattisesti.

149 147 7 Paina laukaisin kokonaan alas. Peili nousee ylös, kuulet äänimerkin ja automaattivalotuksen lukitustoiminto aktivoituu ja juuri ennen peilin nousemista voimassa ollut valotusarvo lukkiutuu käyttöön. 8 Paina laukaisin uudelleen kokonaan alas. Peili laskeutuu ja kamera ottaa kuvan. Voit perua kuvauksen peili ylhäällä valitsemalla [Kuvaustapa]-näkymässä jonkin muun asetuksen kuin d tai e. Asetus perutaan, kun kamera sammutetaan, jos [A Tallennustila 5] -valikon kohdan [Muisti] vaihtoehdon [Kuvaustapa] asetuksena on P (pois päältä) (s.302). Peili palautuu automaattisesti alkuasentoonsa, jos ensimmäisestä laukaisimen painamisesta on kulunut 1 minuutti ja kuvaa ei ole vielä otettu (mikäli monivalotus ei ole käytössä). Kuvanvakaajatoiminto poistetaan käytöstä automaattisesti, mikäli valitset d- tai e-asetuksen. Peilin ylös noustessa kuuluva äänimerkki voidaan kytkeä pois käytöstä. (s.277) 4 Kuvaustoiminnot

150 148 Yhtäjaksoinen kuvaaminen Jatkuva kuvaus Kuvia otetaan niin kauan kuin laukaisinta painetaan. g Jatkuva kuvaus (Hi) p/c-asetuksilla JPG-kuvia otetaan yhtäjaksoisesti noin 30 kappaletta nopeimmillaan 7,0 kuvaa sekunnissa. 4 Kuvaustoiminnot h Jatkuva kuvaus (Lo) p/c-asetuksilla JPG-kuvia otetaan yhtäjaksoisesti nopeimmillaan 1,6 kuvaa sekunnissa siihen asti, kunnes SD-muistikortti on täynnä. Jos tiedostomuodoksi on valittu [RAW] (PEF), voit ottaa yhtäjaksoisesti noin 20 kuvaa asetuksella g ja noin 40 kuvaa asetuksella h. 1 Paina nelitoimisäädintä (2) kameran ollessa kuvaustilassa. [Kuvaustapa] -näkymä avautuu. 2 Valitse g painamalla nelitoimisäädintä (45). 3 Paina nelitoimisäädintä (3) ja valitse nelitoimisäätimellä (45) g tai h. Kuvaustapa Jatkuva kuvaus (Hi) MUP MENU Peruuta OK OK 4 Paina 4-painiketta. Kameralla voidaan ottaa kuva. 5 Paina laukaisin puoliväliin. Kamera tarkentaa kohteeseen automaattisesti.

151 149 6 Paina laukaisin kokonaan alas. Kuvia otetaan jatkuvasti niin kauan kuin laukaisin on kokonaan painettuna. Lopeta sarjakuvaus ottamalla sormi pois laukaisimelta. Jos tarkennustilaksi on valittu l (yksittäiskuvan automaattitarkennus), tarkennus lukittuu ensimmäistä kuvaa otettaessa ja kamera ottaa kuvia keskeytyksettä samalla aikaväliasetuksella. Tarkennus aktivoituu jatkuvasti jatkuvan kuvauksen aikana, kun tarkennustilaksi on asetettu k (jatkuva automaattitarkennus). Voit ottaa kuvia keskeytyksettä käyttämällä kaukosäädintä. (s.143) Kuvaa ei voida ottaa, ennen kuin kiinteä salama on kokonaan varautunut. [A Mukauta asetus 3] -valikon [20. Laukaisu varautum. aikana] -kohdassa voit asettaa kameran sallimaan kuvan ottamisen ennen kuin salama on valmiiksi latautunut (s.79). Voit peruuttaa jatkuvan kuvauksen valitsemalla [Kuvaustapa] -näkymässä jonkin muun asetuksen kuin g tai h. Asetus peruutetaan, kun kamera sammutetaan, jos [A Tallennustila 5] -valikon kohdan [Muisti] vaihtoehdon [Kuvaustapa] asetuksena on P (pois päältä) (s.302). Kuvausnopeus voi olla hitaampi, jos [Linssiväärist. korjaus] (s.215) -asetus on käytössä. 4 Kuvaustoiminnot Sarjakuvaus Sarjakuvauksessa kamera ottaa kuvia tietyin väliajoin määritetyn ajanjakson aikana. Sarjakuvaus ei ole käytettävissä seuraavissa tilanteissa: - kun valotustavaksi on valittu B (Vihreä), p (Aikavalotus), A tai C (Video) - kun laajennettu haarukointi, digitaalisuodin tai HDR-kuvaus on valittu Kun sarjakuvaus on käytössä, monivalotusta ei voida käyttää. 1 Valitse [A Tallennustila 2] -valikosta [Sarjakuvaus] ja paina nelitoimisäädintä (5). [Sarjakuvaus] -näkymä avautuu.

152 150 2 Valitse nelitoimisäätimellä (23) [Sarja]. Jos otat kaksi tai useampia kuvia, aseta odotusaika siten, että kamera ei ota seuraavaa kuvaa, ennen kuin edellinen on valmis. Valitse tunnit, minuutit ja sekunnit nelitoimisäätimellä (45) ja aseta aika nelitoimisäätimellä (23). Sarjakuvaus Aloita kuvaaminen Sarja 00 : 00 ' 00" Kuvien määrä 002 kuvat Käynn.laukaisin Nyt Käynnistysaika MENU Peruuta Suurin mahdollinen aika on 24 tuntia, 00 minuuttia ja 00 sekuntia. Tallenna asetus painamalla 4-painiketta. OK OK 4 Kuvaustoiminnot 3 Valitse nelitoimisäätimellä (23) [Kuvien määrä]. Määritä otettavien kuvien määrä. Paina nelitoimisäädintä (5) ja valitse otettavien kuvien määrä nelitoimisäätimellä (23). Valitse jokin luku väliltä Tallenna asetus painamalla 4-painiketta. 4 Valitse nelitoimisäätimellä (23) [Käynn.laukaisin]. Aseta ensimmäisen kuvan ottamisaika. Paina nelitoimisäädintä (5) ja valitse nelitoimisäätimellä (23) joko [Nyt] tai [As.aika]. Nyt As.aika Kuvaaminen aloitetaan heti. Voit ottaa kaksi kuvaa tai useampia kuvia. Kuvaus alkaa asetettuna ajankohtana. Valitse nelitoimisäätimellä (3) [Käynnistysaika], määritä aika nelitoimisäätimellä (45) ja aseta aloitusaika nelitoimisäätimellä (23). 5 Valitse nelitoimisäätimellä (23) [Aloita kuvaaminen] ja paina 4-painiketta. Sarjakuvaus voidaan aloittaa.

153 151 6 Paina laukaisin puoliväliin. Tarkennus lukkiutuu sarjakuvauksen ajaksi tähän kohtaan. 7 Paina laukaisin kokonaan alas. Kun kohdassa [Käynn.laukaisin] valitaan vaihtoehto [Nyt], kamera ottaa ensimmäisen kuvan. Jos valitaan vaihtoehto [As.aika], kuvaus alkaa asetettuna ajankohtana. Otettaessa useita kuvia käytetään kohdassa 2 määritettyä jaksoasetusta. Lopeta kuvaus painamalla 3-painiketta. Kun määritetty määrä kuvia on otettu, näytöllä näkyy [Sarjakuvaus on valmis] ja kamera palaa valmiustilaan. 4 Jos tilanvalitsinta tai pääkytkintä käännetään kuvaamisen aikana, siihen mennessä otetut kuvat tallennetaan ja sarjakuvaus lopetetaan. [Yksittäiskuvaus] valitaan nykyisestä käyttötapa-asetuksesta huolimatta. Kamera ei ehkä ota kuvia lainkaan, mikäli kohde ei ole tarkka, kun tarkennustilaksi on valittu l (yksittäiskuvan automaattitarkennus) tai mikäli [Sarja]-asetus on liian lyhyt eikä kamera ehdi käsitellä edellistä kuvaa loppuun ennen seuraavan kuvan ottamista. Vaikka kaikki otetut kuvat ilmestyvät pikakatselussa näyttöön, niitä ei voida suurentaa, poistaa tai tallentaa RAW-muodossa. Sarjakuvaus peruutetaan, jos SD-muistikortilla ei ole riittävästi tilaa. Mikäli kameran automaattinen virrankatkaisutoiminto katkaisee kamerasta virran sarjakuvauksen aikana, kameraan kytkeytyy virta uudelleen automaattisesti, kun seuraava kuvanottohetki lähestyy. Jos sarjakuvausjakso kestää pitkän aikaa, on suositeltavaa käyttää verkkolaitetta (lisävaruste) (s.58). Kuvaustoiminnot

154 152 Monivalotus Voit luoda useista erillisistä kuvista yhdistelmäkuvan. Monivalotus ei ole käytettävissä seuraavissa tilanteissa: - kun valotustilaksi on valittu B (Vihreä) tai C (Video) - kun laajennettu haarukointi, digitaalisuodin, HDR-kuvaus tai ristiinkehitys on valittuna Kun monivalotus on käytössä, seuraavia toimintoja ei voida käyttää: - valotuksen haarukointi ja sarjakuvaus (edellistä valittua toimintoa käytetään) - Linssiväärist. korjaus 4 Kuvaustoiminnot 1 Valitse [A Tallennustila 2] -valikosta [Monivalotus] ja paina nelitoimisäädintä (5). [Monivalotus]-näkymä avautuu. 2 Valitse nelitoimisäätimellä (23) [Kuvien määrä]. 3 Paina nelitoimisäädintä (5) ja valitse otettavien kuvien määrä nelitoimisäätimellä (23). Aseta kuvien lukumääräksi 2 9. Monivalotus Aloita kuvaaminen Kuvien määrä 2 kert. Autom. valot. säätö MENU Peruuta OK OK 4 Paina 4-painiketta. 5 Valitse nelitoimisäätimellä (23) [Autom. valot. säätö] ja valitse nelitoimisäätimellä (45) O tai P. Kun O (päällä) -asetus on valittuna, valotus säädetään automaattisesti kuvien lukumäärän mukaan. 6 Valitse nelitoimisäätimellä (23) [Aloita kuvaaminen] ja paina 4-painiketta. Kameralla voidaan ottaa kuva.

155 153 7 Paina laukaisin puoliväliin. Kamera tarkentaa kohteeseen automaattisesti. 8 Paina laukaisin kokonaan alas. Yhdistelmäkuva näytetään pikakatselussa aina, kun laukaisinta on painettu. Voit poistaa siihen mennessä otettuja kuvia painamalla pikakatselun aikana i-painiketta. Kuvien ottaminen aloitetaan uudelleen ensimmäisestä kuvasta. Kuvat tallennetaan, kun määritetty määrä kuvia on otettu. [Monivalotus]-näkymä avautuu uudelleen. Jos jokin seuraavista toimenpiteistä suoritetaan kuvaamisen aikana, siihen mennessä otetut kuvat tallennetaan ja monivalotustoiminto lopetetaan: - kun Q- tai 3-painiketta, nelitoimisäädintä (2345) tai M- tai /Y-painiketta painetaan - kun tilanvalitsinta käännetään Kun monivalotusta käytetään elävässä näkymässä, kuvista muodostuva puolittain läpinäkyvä yhdistelmäkuva näkyy näytössä. (Yhdistelmäkuvaa ei näytetä, jos kamera on kytketty ulkoiseen AV-laitteeseen.) 4 Kuvaustoiminnot

156 154 Asetuksien säätäminen kuvaamisen aikana (automaattinen haarukointi) Automaattinen haarukointi on toiminto, joka mahdollistaa kameran asetuksien muuttamisen kuvaamisen aikana. Automaattisessa haarukoinnissa on kaksi tilaa: valotuksen haarukointi ja laajennettu haarukointi. Automaattisen haarukoinnin järjestys voidaan määrittää [A Mukauta asetus 2] -valikon [8. Autom. haaruk.järjestys] -kohdassa Ei korjausta alivalotettu ylivalotettu (oletusasetus) Alivalotettu ei korjausta ylivalotettu 4 Kuvaustoiminnot Ylivalotettu ei korjausta alivalotettu Ei korjausta ylivalotettu alivalotettu Asetuksien muuttaminen automaattisesti kuvaamisen aikana (valotuksen haarukointi) Voit ottaa peräkkäisiä kuvia eri valotuksilla painamalla laukaisinta. Voit valita otettavaksi 2 kuvaa (Standard/+), 2 kuvaa (Standard/-), 3 kuvaa tai 5 kuvaa. Jos kuvia otetaan 3, ensimmäinen kuva valotetaan ilman korjausta, toinen kuva alivalotetaan (negatiivinen korjaus) ja kolmas kuva ylivalotetaan (positiivinen korjaus). Ei korjausta Alivalotus Ylivalotus

157 155 Valotuksen haarukointia ei voida käyttää seuraavissa tilanteissa: - kun valotustilaksi on valittu p (Aikavalotus) - kun HDR-kuvaus on valittu Valotuksen haarukointia ja monivalotusta ei voida käyttää samanaikaisesti. Edellistä valittua toimintoa käytetään. 1 Paina nelitoimisäädintä (2) kameran ollessa kuvaustilassa. [Kuvaustapa] -näkymä avautuu. 2 Valitse nelitoimisäätimellä (45) l. 3 Paina nelitoimisäädintä (3) ja valitse nelitoimisäätimellä (45) l, b tai c. Kuvaustapa Valotuksen haarukointi 3kuva(t) MENU Peruuta MUP ±0.5EV OK OK 4 Kuvaustoiminnot l b c Valotuksen haarukointi Valotuksen haarukointi + Ajastin Valotuksen haarukointi + Kaukosäädin Kuvaaminen laukaisimella. Kuvaaminen vitkalaukaisimella. Vitkalaukaisin toimii omien asetuksiensa (s.141) mukaisesti. Kuvaaminen kaukosäätimellä. Kaukosäädin toimii omien asetuksiensa (s.143) mukaisesti. Jos asetukseksi on valittu i (Jatkuva etäkuvaus), kuvien ottaminen aloitetaan heti. 4 Määritä otettavien kuvien määrä kameran etuosan e-valitsimella (R). Valitse [2 kuvaa (+)], [2 kuvaa (-)], [3 kuvat] tai [5 kuvat].

158 156 5 Aseta haarukointiarvo kääntämällä kameran takaosan e-valitsinta (S). Seuraavat arvot voidaan asettaa [A Mukauta asetus 1] -valikon [1. Valotusaskeleet] -kohdassa (s.118) määritetyn porrastuksen mukaisesti. Porrastus Haarukointimäärä 1/3 EV ±0,3; ±0,7; ±1,0; ±1,3; ±1,7; ±2,0 1/2 EV ±0,5, ±1,0; ±1,5; ±2,0 Käytettävissä olevat toiminnot 4 Kuvaustoiminnot m-painike + kameran takaosan e-valitsin (S) 6 Paina 4-painiketta. Kameralla voidaan ottaa kuva. Säätää valotuksen korjausta otettaessa ainoastaan ali- tai ylivalottuneita kuvia valotuksen haarukoinnilla. Kuvat otetaan valotuksen korjausarvolla 0 (keskitason arvo). (enintään ±8 EV) -painike Palauttaa korjausarvon ±0. 7 Paina laukaisin puoliväliin. Kun kohde on tarkennettuna, tarkennuksen ilmaisin ] näkyy etsimessä ja valotuksen korjausarvo näkyy tilanäytössä, nestekidenäytössä ja etsimessä. 8 Paina laukaisin kokonaan alas. Pidä laukaisinta painettuna, kunnes asetettu määrä kuvia on otettu. Kamera ottaa kuvia peräkkäin [A Mukauta asetus 2] -valikon [8. Autom. haaruk.järjestys] -kohdassa asetetussa järjestyksessä.

159 Kun kohdan automaattitarkennustilan asetukseksi on määritetty l (yksittäiskuvan automaattitarkennus), tarkennus lukitaan ensimmäiseen kuvaan ja samaa asetusta käytetään myös seuraavissa kuvissa. Kun vapautat laukaisimen valotuksen haarukointia käytettäessä, valotusasetus säilyy voimassa kaksi kertaa valotuksen mittausaikaa kauemmin (oletusarvo 20 sekuntia) (s.116) ja voit ottaa seuraavan kuvan seuraavalla korjausarvolla. Tällöin automaattitarkennus toimii jokaiselle kuvalle. Noin kaksi kertaa valotuksen mittausaikaa pitemmän ajan kuluttua kamera palaa ensimmäisen kuvan asetuksiin. Kun [A Mukauta asetus 2] valikon [9. Yhden painall. haaruk.] -kohdan asetukseksi on valittu [Päällä], kamera kuvaa kaikki kuvat automaattisesti yhdellä laukaisimen painalluksella, vaikka et pitäisikään laukaisinta jatkuvasti täysin pohjaan painettuna. Voit käyttää valotuksen haarukointia yhdessä kiinteän tai ulkoisen salaman (vain automaattisen P-TTL:n) kanssa muuttaen peräkkäisissä kuvissa jatkuvasti vain salamatehoa. Kuitenkin ulkoista salamaa käytettäessä peräkkäisten kuvien ottaminen pitämällä laukaisinta painettuna voi aiheuttaa sen, että toinen ja kolmas kuva otetaan, ennen kuin salama on täysin latautunut. Ota kuvat varmistettuasi, että salama on ehtinyt latautua. Voit peruuttaa valotuksen haarukoinnin valitsemalla [Kuvaustapa]-näkymässä jonkin muun asetuksen kuin l, b tai c. Asetus peruutetaan, kun kamera sammutetaan, jos [A Tallennustila 5] -valikon [Muisti]-kohdan [Kuvaustapa] -asetuksena on P (pois päältä) (s.302). Jos käytät valotuksen haarukointia usein, voit määrittää tämän toiminnon /Y-painikkeeseen (s.274) Kuvaustoiminnot Muiden asetuksien säätäminen kuvaamisen aikana (laajennettu haarukointi) Voit tallentaa kuvat kolmella eri valkotasapaino-, värikylläisyys-, värisävy-, tunnelma-, kontrasti- ja terävyystasolla. Toisin kuin valotuksen haarukoinnissa, kolme kuvaa otetaan aina, kun laukaisinta painetaan. Kun laajennettu haarukointi on käytössä, tiedostomuoto on aina [JPEG] ja asetusta ei voi muuttaa. Laajennettua haarukointia ei voi käyttää, jos tiedostomuodoksi on valittu [RAW] tai [RAW+]. Kun laajennettu haarukointi on käytössä, seuraavia toimintoja ei voi valita. Sarjakuvaus tai monivalotus Ristiinkehitys, digitaalisuodin tai HDR-kuvaus (kamera käyttää viimeksi valittua toimintoa)

160 158 1 Valitse [A Tallennustila 2] -valikosta [Laaj. haaruk.] ja paina nelitoimisäädintä (5). [Laaj. haaruk.] -näkymä avautuu. 2 Paina nelitoimisäädintä (5). 4 Kuvaustoiminnot 3 Valitse kohde nelitoimisäätimellä (23) ja paina 4-painiketta. 4 Valitse nelitoimisäätimellä (23) [Haarukointimäärä] ja paina nelitoimisäädintä (5). 5 Valitse haarukointiarvo nelitoimisäätimellä (23) ja paina 4-painiketta. Valitse [±1] (oletusasetus), [±2], [±3] tai [±4]. Valitse [Valkotasapaino]-asetukseksi [BA±1] (oletusasetus), [BA±2], [BA±3], [GM±1], [GM±2] tai [GM±3]. Laaj. haaruk. OFF WB S Pois Valkotasapaino Värikylläisyys Sävy Tunnelman säätö Kontrasti Terävyys MENU Peruuta Laaj. haaruk. Värikylläisyys Haarukointimäärä MENU Peruuta ±1 ±2 ±3 ±4 OK OK OK OK 6 Paina 3-painiketta kahdesti. Kamera palaa tallennustilaan. 7 Paina laukaisin puoliväliin. Kamera tarkentaa kohteeseen automaattisesti. 8 Paina laukaisin kokonaan alas. Kamera tallentaa kolme kuvaa.

161 Voit käyttää samanaikaisesti valotuksen haarukointia ja laajennettua haarukointia. Jos käytät asetuksia samanaikaisesti, suljin avautuu valotuksen haarukointia varten ja kamera ottaa kolme kuvaa laajennetun haarukoinnin asetuksilla ja tallentaa ne. Asetukset, joiden valinta ei ole mahdollista mukautettu kuva -toiminnon kuvan viimeistelyoptioiden vuoksi, eivät ole myöskään käytettävissä laajennetun haarukoinnin yhteydessä. (Esimerkki: jos [Yksivärinen]-asetus on valittu, värikylläisyyttä ja värisävyä ei voida valita laajennettua haarukointia käytettäessä) (s.219) Jos käytössä on mukautetun kuvan [Hieno terävyys] tai [Lisäterävyys] -asetus, laajennetussa haarukoinnissa käytetään hienoa tai ekstrahienoa terävyyttä. Jos käytössä on mukautetun kuvan [Kontrasti]-asetus, laajennetussa haarukoinnissa käytetään [Kontrasti]-kohdassa määritettyjä kontrastiasetuksia Kuvaustoiminnot

162 160 Kuvaaminen digitaalisuotimia käyttämällä Kuvia otettaessa voidaan käyttää digitaalisuotimia. Käytettävissä ovat seuraavat suotimet: Suotimen nimi Tehoste Parametri Leikkikamera Tällä suotimella voidaan ottaa kuvia, jotka näyttävät leikkikameralla otetuilta. Varjostustaso: Pieni/Keski/Suuri Epäterävyys: Pieni/Keski/Suuri Sävyn taitto: Punainen/Vihreä/ Sininen/Keltainen 4 Kuvaustoiminnot Retro Suuri kontrasti Tällä suotimella voidaan ottaa kuvia, jotka näyttävät vanhoilta valokuvilta. Tällä suotimella voidaan ottaa kuvia, joissa on suuri kontrasti. Sävytys (B A): 7 tasoa Kehykset: Ei mitään/ohut/keski/paksu Erotettu väri 1: Punainen/Magenta/ Sininen/Syaani/Vihreä/Keltainen Erota väri Erottaa yksi tai kaksi yksittäistä väriä kuvasta ja tekee muista kuvan osista mustavalkoisia. Erotettava värialue 1: Erotettu väri 2: OFF/Punainen/ Magenta/Sininen/Syaani/Vihreä/ Keltainen Erotettava värialue 2: Pehmeä *1 Tällä suotimella voidaan ottaa kuvia, joissa käytetään pehmeäpiirtoa koko kuva-alalla. Pehmeäpiirtokuva: Pieni/Keski/Suuri Varjon pehmennys: OFF/ON Tähtisuodin *1 Tällä suotimella voidaan ottaa kuvia yöllä tai vedestä heijastuvista valoista ja lisätä niihin valonsäteitä. Suodin luo kuvan kirkkaisiin kohtiin ylimääräistä kimallusta. Muoto: risti/tähti/lumihiutale/ sydän/nuotti Valolähteiden määrä: Pieni/Keski/Suuri Koko: Pieni/Keski/Suuri Kulma: 0 /30 /45 /60

163 Suotimen nimi Tehoste Parametri 161 Kalansilmä *1 Tällä suotimella voidaan ottaa kalansilmäobjektiivia jäljitteleviä kuvia. Pieni/Keski/Suuri Suuri kontrasti: OFF/+1 +5 Pehmeäpiirtokuva: OFF/+1 +3 Sävyn taitto: OFF/Punainen/Vihreä/ Sininen/Keltainen Mukautettu suodin *1 Voit muokata suodinta haluamallasi tavalla ja tallentaa sen. Varjostustyyppi: 6 tyyppiä Varjostustaso: Vääristymän tyyppi: 3 tyyppiä 4 Väri *2 Tällä suotimella voidaan suodattaa valittuja värejä. Vääristystaso: OFF/Pieni/Keski/Suuri Käänteisväri: OFF/ON Väri: Punainen/Magenta/ Sininen/Syaani/Vihreä/Keltainen Värin voimakkuus: Vaalea/ Normaali/Tumma Kuvaustoiminnot *1 Ei ole käytettävissä, kun valotustilaksi on valittu C (Video). *2 Käytettävissä vain, kun valotustilaksi on valittu C (Video). Kun digitaalisuodin on käytössä, tiedostomuoto on aina [JPEG] ja asetusta ei voi muuttaa. Digitaalisuodinta ei voi käyttää, jos tiedostomuodoksi on valittu [RAW] tai [RAW+]. Kun digitaalisuodin on käytössä, seuraavat toiminnot eivät ole käytettävissä. - Sarjakuvaus, monivalotus, jatkuva kuvaus - Laajennettu haarukointi tai HDR-kuvaus (kamera käyttää viimeksi valittua toimintoa). Käytetystä suotimesta riippuen kuvien tallentaminen saattaa kestää normaalia kauemmin.

164 162 1 Valitse [A Tallennustila 2] -valikosta [Digitaalisuodin] ja paina nelitoimisäädintä (5). Suotimen valintanäkymä tulee näkyviin. Taustalla näkyy edellinen virran kytkemisen jälkeen otettu kuva. 2 Valitse suodin nelitoimisäätimellä (45). OFF Tähtisuodin 4 AE.L MENU Peruuta Tarkista OK OK Kuvaustoiminnot 3 Valitse asetus nelitoimisäätimellä (23) ja määritä sitten asetuksen arvo nelitoimisäätimellä (45). Muoto Säätömahdollisuudet AE.L MENU Peruuta Tarkista OK OK Pääkytkin ( ) L-painike Käyttää digitaalista esikatselutoimintoa taustakuvan näyttämiseksi valitulla suodintehosteella. (Ei käytettävissä, kun valotustilaksi on valittu C (Video).) Tallentaa taustakuvan. 4 Paina 4-painiketta. Kamera palaa [A Tallennustila 2] -valikkoon. 5 Paina 3-painiketta. Kameralla voidaan ottaa kuva.

165 Kun valotustilaksi on valittu C (Video), voit muuttaa asetuksia [A Tallennustila 4] -valikon [Video]-kohdassa (s.171) Lopeta digitaalisuotimien käyttäminen valitsemalla kohdassa 2 [Mitään suotimia ei käytetä]. JPEG- ja RAW-kuvia voidaan käsitellä digitaalisuotimilla katselutilassa (s.257) Kuvaustoiminnot

166 164 Kuvaaminen elävän näkymän kanssa Voit ottaa kuvia ja tallentaa videoita siten, että reaaliaikainen kuva näkyy näytössä. 4 Kuvaustoiminnot Elävän näkymän kuva voi poiketa tallennetusta kuvasta, jos kohteen kirkkaus tai kontrasti on hyvin pieni tai suuri. Jos kohteen valaistus muuttuu, elävän näkymän kuva voi vilkkua. Jos kameran asentoa muutetaan nopeasti, elävän näkymän kuvan kirkkaus voi muuttua. Odota ennen kuvan ottamista, että kirkkaus palautuu normaaliksi. Pimeässä kuvattaessa elävän näkymän kuvassa voi näkyä kohinaa. Mitä suurempi herkkyysasetus on valittu, sitä enemmän elävän näkymän kuvassa ja/tai tallennetussa kuvassa voi näkyä kohinaa ja värien vääristymistä. Elävää näkymää voidaan käyttää enintään 5 minuuttia kerrallaan. Jos elävä näkymä suljetaan 5 minuutin yhtäjaksoisen käyttämisen jälkeen, se voidaan ottaa uudelleen käyttöön painamalla U-painiketta. Jos elävää näkymää käytetään pitkään, kameran sisälämpötila voi nousta, mikä voi heikentää kuvanlaatua. Poista elävä näkymä käytöstä, jos et ole ottamassa kuvaa. Voit estää kuvanlaadun muutokset antamalla kameran jäähtyä riittävän pitkään valotettavien kuvien ottamisen ja videoleikkeiden tallentamisen välillä. Jos kameran sisälämpötila nousee korkeaksi, l (lämpötilavaroitus) tulee näkyviin ja saattaa olla, ettei elävää näkymää voida käyttää. Mikäli näin käy, lopeta kuvaaminen tai käytä etsintä. Elävää näkymää käytettäessä etsimessä ei näy mitään. Kuvaaminen ja näytön katselu pitämällä kameraa kädessä saattaa aiheuttaa kameran tärähtämisen. Jalustan käyttäminen on suositeltavaa. Kuvanäyttö kattaa lähes 100 % lopullisen kuvan kuva-alasta. Elävä kuva -näkymä voidaan näyttää televisiossa tai muussa AV-laitteessa kameran mukana toimitetun AV-kaapelin tai tavallisen HDMI-kaapelin avulla (s.249). Elävä näkymä kytkeytyy pois päältä, kun SD-muistikortille tallennetaan tietoja.

167 Elävän näkymän asetukset 165 Voit määrittää elävän näkymän näyttö- ja automaattitarkennustilat. 1 Valitse [A Tallennustila 4] -valikosta [Elävä näkymä] ja paina nelitoimisäädintä (5). [Elävä näkymä] -näkymä avautuu. 2 Paina nelitoimisäädintä (5) ja valitse sitten nelitoimisäätimellä (23) automaattitarkennustapa. I Kasvontunnistukseen perustuva automaattitarkennus i Kontrastiin perustuva automaattitarkennus Elävä näkymä Autom. tarkennustapa Näytä ruudukko Infonäyttö Histogrammi Kirkas/tumma alue MENU Peruuta Kun tämä toiminto on käytössä, automaattitarkennus suoritetaan ensisijaisesti kasvoihin. Tarkennus tapahtuu kontrastin perusteella. Pääkohteen kasvojen kohdalla näkyy keltainen kehys (muiden kasvojen kohdalla näkyvät valkoiset kehykset). Automaattitarkennus ja -valotus suoritetaan pääkohteen kasvojen perusteella (oletusasetus). Kasvontunnistusta ei suoriteta, jos tarkennustila on \. Kytkee elävän näkymän ja suorittaa automaattitarkennuksen kuvakennon tietojen perusteella. OK OK 4 Kuvaustoiminnot S Vaihe-eroon perustuva automaattitarkennus Peruuttaa elävän näkymän ja suorittaa automaattisen tarkennuksen automaattitarkennuksen tunnistimen avulla. Jos laukaisin painetaan puoliväliin elävässä näkymässä, elävän näkymän kuva poistuu näkyvistä ja automaattitarkennus toimii. Kun kohteeseen on tarkennettu, elävän näkymän kuva palaa näkyviin.

168 166 3 Paina 4-painiketta. 4 Valitse nelitoimisäätimellä (23) [Näytä ruudukko] ja paina nelitoimisäädintä (5). 4 5 Valitse nelitoimisäätimellä (23) ruudukkonäkymän tyyppi ja paina sitten 4-painiketta. Valittavat asetukset ovat [Pois] (oletusasetus), e (4x4 ruudukko), f (kultainen leikkaus) tai g (mittakaava). Elävä näkymä Autom. tarkennustapa Näytä ruudukko Infonäyttö Histogrammi Kirkas/tumma alue MENU Peruuta OFF OK OK Kuvaustoiminnot 6 Valitse nelitoimisäätimellä (23) [Infonäyttö], [Histogrammi] tai [Kirkas/tumma alue]. 7 Valitse nelitoimisäätimellä (45) O tai P. 8 Paina 3-painiketta kahdesti. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. Kun I- tai i-asetus on käytössä, kohteeseen tarkentaminen kestää pitempään kuin S-asetuksella. Kameran on vaikeaa suorittaa tarkennus myös seuraavanlaisiin kohteisiin (tai seuraavanlaisissa olosuhteissa): - kohteet, joiden kontrasti on pieni - kohteet, joilla ei ole pystysuuntaista kontrastia (esimerkiksi vaakaviivat) - kohteet, joiden kirkkaus, muoto tai väri muuttuu jatkuvasti (esimerkiksi suihkulähde) - kohteet, joiden etäisyys kamerasta muuttuu - pienet kohteet - kohteet, jotka näkyvät sekä kuvan etualalla että taustalla - kun käytössä on erikoissuodin - kohteet, jotka ovat kuva-alan reunoilla.

169 Valokuvan ottaminen Valitse valotustila. Aseta tilanvalitsin johonkin muuhun kuin C-asentoon. 2 Paina U-painiketta. Peili nousee ylös ja näytössä näkyy reaaliaikainen kuva. Voit poistua elävästä näkymästä painamalla U-painiketta uudelleen. 4 Kuvaustoiminnot

170 168 4 Kuvaustoiminnot Elävä näkymä (Tässä osiossa esitetyt kohteet eivät välttämättä vastaa kaikilta osin lopullista tuotetta.) P USER SHIFT F2.8 ISO 3200 [1234] 2000 F2.8 ISO400 [ 37] Valotustila 2 Salamatila 3 Kuvaustapa 4 Valkotasapaino 5 Mukautettu kuva 6 Laajennettu haarukointi/monivalotus/ sarjakuvaus/digitaalisuodin/ HDR-kuvaus 7 Monivalotuksen/ ristiinkehityksen kuvien lukumäärä 8 Akun varaustila 9 Sommittelun säätäminen 10 Lämpötilavaroitus 11 GPS-paikannuksen tila 12 Elektroninen vesivaaka 13 Kontrastiin perustuvan automaattitarkennuksen kehys 12 P 14 Vaihe-eroon perustuvan automaattitarkennuksen kehys/tarkennuspiste 15 Valotuksen korjaus 16 Histogrammi 17 AE-lukitus 18 Suljinaika 19 Aukkoarvo 20 Valotuksen korjauksen palkki 21 Herkkyys 22 Jäljellä oleva kuvientallennuskapasiteetti 23 Kasvontunnistuksen pääkehys (kasvontunnistukseen perustuva automaattitarkennus) 24 Kasvontunnistuksen kehys (kasvontunnistukseen perustuva automaattitarkennus) * Ilmaisin 9 näkyy siirryttäessä elävään näkymään sen jälkeen, kun sommittelu on säädetty [A Tallennustila 2] -valikon kohdassa [Sommittelun säätö] (s.217). * Ilmaisin 11 näkyy vain, kun GPS-laite (lisävaruste) on kytkettynä kameraan ja toiminnassa (s.335). * Ilmaisin 12 näkyy, kun [Elektroninen vesivaaka] -asestus on O (päällä) (s.288).

171 * Ilmaisin 14 (vaihe-eroon perustuvan automaattitarkennuksen kehys) näkyy valkoisena, kun elävä näkymä on käytössä, ja vihreänä, kun kohteeseen on tarkennettu. Ilmaisin näkyy punaisena, jos kohteeseen tarkentaminen ei onnistunut. Ilmaisin ei näy, jos tarkennustila on \. * Jos valinnat 18, 19 ja 21 ovat muutettavissa, 5 näkyy asetetun arvon vieressä. * Ilmaisimet 23 ja 24 näkyvät, kun [Autom. tarkennustapa] -asetuksen tilaksi on valittu I ja kamera tunnistaa henkilön/henkilöiden kasvot. Vihreä kehys tulee näkyviin, kun kohteeseen on tarkennettu. Kehys muuttuu punaiseksi, jos kohteeseen ei ole tarkennettu. 169 Säätömahdollisuudet M-painike Suurentaa kuvan. 2, 4 tai 6 kertaa alkuperäinen koko (kun tarkennustila on =) 2, 4, 6, 8 tai 10 kertaa alkuperäinen koko (kun tarkennustila on \) 4 -painike Pidä 4-painiketta painettuna *1 Palauttaa näytettävän alueen keskelle (suurennosta katseltaessa). Vaihtaa nelitoimisäätimen (2345) toimintotilaksi automaattisen tarkennuksen tarkennuspisteen muuttamisen tai suuntapainiketoiminnot. Kuvaustoiminnot 4-painike *1 Nelitoimisäädin (2345) Palauttaa automaattitarkennuspisteen keskelle (kun automaattitarkennuspiste on käytössä). Muuttaa automaattitarkennuksen tarkennuspisteen (kun AF-tarkennuspisteen muuttamismahdollisuus on käytössä). Siirtää näytettävää aluetta (suurennetussa näyttötilassa). *1 Käytettävissä vain, kun [Autom. tarkennustapa] -asetukseksi on valittu I tai i ja tarkennustilaksi on valittu l, tai kun automaattitarkennuksen tarkennuspisteen valitsin on kohdassa j (Valitse). 3 Sommittele kohde näytön avulla ja paina laukaisin puoliväliin. Kamera tarkentaa kohteeseen automaattisesti. Jos tarkennustilaksi on valittu \, käännä tarkennusrengasta, kunnes kohde näyttää terävältä. 4 Paina laukaisin kokonaan alas. Kamera ottaa kuvan.

172 170 Jos tarkennustilaksi on valittu k ja [Autom. tarkennustapa] -asetus i, kamera tarkentaa kuva-alan keskelle automaattitarkennuksen käynnistyessä ja seuraa sitten automaattisesti kohdetta, kun siihen on tarkennettu. Jos [Autom. tarkennustapa] -asetukseksi valitaan I, kamera seuraa tunnistettuja kasvoja automaattisesti. Suurennetussa näkymässä otetut kuvat tallennetaan normaalikokoisina. Voit tarkistaa syväterävyyden näytössä kääntämällä pääkytkimen -asentoon, kun elävä näkymä on käytössä. Tilanäyttöä ja ohjauspaneelia ei voida näyttää elävän näkymän ollessa käytössä. Jos haluat vaihtaa asetuksia, paina 3-painiketta ja muuta asetukset yksittäisissä valikoissa. 4 Kuvaustoiminnot

173 Liikkuvan kuvan tallentaminen 171 Voit käyttää elävää näkymää liikkuvan kuvan tallennuksessa. Videokuva-asetuksien muuttaminen Voit tallentaa liikkuvaa kuvaa monoäänisenä AVI-tiedostona. 1 Valitse [A Tallennustila 4] -valikosta [Video] ja paina nelitoimisäädintä (5). [Video]-näkymä avautuu. 4 2 Paina nelitoimisäädintä (5), valitse tallennettavien pikseleiden määrä nelitoimisäätimellä (23) ja paina sitten 4-painiketta. 1280x720 Tallenn. piks. Laatutaso Ääni Ristiinkehitys Digitaalisuodin Videon aukon säätö Shake Reduction MENU Peruuta 00:31'55" FullHD 25 HD 30 HD 25 VGA 30 VGA 25 Kiinteä OK OK Kuvaustoiminnot Tallenn. piks. Pikselit Kuvasuhde Kuvataajuus a :9 25 fps b (oletusasetus) :9 30 fps b :9 25 fps c :3 30 fps c :3 25 fps 3 Valitse nelitoimisäätimellä (23) [Laatutaso] ja paina nelitoimisäädintä (5).

174 172 4 Valitse laatutaso painamalla nelitoimisäädintä (23) ja paina sitten 4-painiketta. Valitse C (paras, oletusasetus), D (parempi) tai E (hyvä). Kun tallennettavien pikseleiden määrää tai laatutasoasetusta muutetaan, näytön oikeassa yläkulmassa näkyy kyseisillä asetuksilla käytettävissä oleva tallennusaika. 5 Valitse nelitoimisäätimellä (23) [Ääni] ja paina nelitoimisäädintä (5). 4 6 Valitse nelitoimisäätimellä (23) joko g tai Z ja paina sitten 4-painiketta. Kuvaustoiminnot g Z Tallentaa äänen (oletusasetus). Ei tallenna ääntä. 7 Määritä ristiinkehitys ja digitaalisuodin tarpeen mukaan. Katso lisätietoja ristiinkehityksestä kohdasta s.222 digitaalisuotimen käytöstä kohdasta s Valitse nelitoimisäätimellä (23) [Videon aukon säätö] ja paina nelitoimisäädintä (5). 9 Valitse nelitoimisäätimellä (23) [Kiinteä] tai [Autom] ja paina 4-painiketta. Kiinteä Autom Liikkuvan kuvan tallennuksessa käytetään ennen tallennuksen aloittamista käytössä ollutta aukkoasetusta (oletusasetus). Aukko määritetään automaattisesti. 10 Valitse nelitoimisäätimellä (23) [Shake Reduction] ja paina 5-painiketta.

175 Valitse nelitoimisäätimellä (23) k tai l ja paina 4-painiketta. k l Kuvanvakaaja on käytössä. Kuvanvakaaja ei ole käytössä (oletusasetus). 12 Paina 3-painiketta kahdesti. Kameralla voidaan tallentaa videokuvaa. Mikrofonin kytkeminen 4 Kameraan mikrofoniliitäntään voidaan kytkeä normaali stereomikrofoni, jolla voidaan tallentaa stereoääntä. Ulkoista mikrofonia käytettäessä kameran toiminnasta aiheutuvat äänet eivät tallennu niin herkästi. Katso oheiset ulkoisen mikrofonin käyttöön liittyvät suositukset. Liitin: Mini-kokoinen stereoliitin (ø 3,5 mm) Tyyppi: Stereo elektreetti-kondensaattori Käyttövirta: Virtaliitin (käyttöjännite 2,0 V tai alhaisempi) Impedanssi: 2,2kΩ Kuvaustoiminnot 1 Katkaise kameran virta. 2 Avaa mikrofoniliitännän suojakansi ja kytke mikrofonin liitin kameran liitäntään. 3 Kytke kameraan virta.

176 174 Jos ulkoinen mikrofoni irrotetaan tallennuksen aikana, kameraa ei voida kytkeä käyttämään sisäistä mikrofonia kesken tallennuksen. Tässä tapauksessa mitään ääniä ei tallenneta. Jos videoleikkeen äänet on tallennettu ulkoisella mikrofonilla, äänet voidaan toistaa stereona käyttämällä HDMI-kaapelia ja HDMI-yhteensopivaa AV-laitetta. Jos video toistetaan AV-kaapelin avulla, äänet toistetaan monosignaalina (s.249). Liikkuvan kuvan tallentaminen 4 1 Aseta tilanvalitsin C-asentoon. Kuvaustoiminnot Näyttöön ilmestyy liikkuvan kuvan tallennuksen elävä näkymä. Ääni HD F2.8 00:30'00" Tallennusaika Shake Reduction

177 Säätömahdollisuudet 175 Kameran takaosan e-valitsin (S) -painike m-painike + kameran takaosan e-valitsin (S) Muuttaa aukkoasetusta, kun [Videon aukon säätö] -asetus on [Kiinteä] (oletusasetus). Asettaa aukkoarvon oikean valotuksen saamiseksi (oletusasetus) Palauttaa näytettävän alueen keskelle (suurennosta katseltaessa). Suorittaa valotuksen korjauksen (enintään ±2 EV). M-painike Pidä 4-painiketta painettuna *1 4-painike *1 Suurentaa kuvan. 2, 4 tai 6 kertaa alkuperäinen koko (kun tarkennustila on =) 2, 4, 6, 8 tai 10 kertaa alkuperäinen koko (kun tarkennustila on \) Vaihtaa nelitoimisäätimen (2345) toimintotilaksi automaattisen tarkennuksen tarkennuspisteen muuttamisen tai suuntapainiketoiminnot. Palauttaa automaattitarkennuspisteen keskelle (kun automaattitarkennuspiste on käytössä). 4 Kuvaustoiminnot Nelitoimisäädin (2345) Muuttaa automaattitarkennuksen tarkennuspisteen (kun AF-tarkennuspisteen muuttamismahdollisuus on käytössä). Siirtää näytettävää aluetta (suurennetussa näyttötilassa). *1 Käytettävissä vain, kun [Autom. tarkennustapa] -asetukseksi on valittu I tai i ja tarkennustilaksi on valittu l, tai kun automaattitarkennuksen tarkennuspisteen valitsin on kohdassa j (Valitse). 2 Sommittele kohde näytön avulla ja paina laukaisin puoliväliin. Kamera tarkentaa kohteeseen automaattisesti. Jos tarkennustilaksi on valittu \, käännä tarkennusrengasta, kunnes kohde näyttää terävältä. 3 Paina laukaisin kokonaan alas. Videokuvan tallentaminen aloitetaan. 4 Paina laukaisinta uudelleen. Tallennus pysäytetään.

178 176 Kun [Ääni]-asetus on g (päällä), myös kameran toiminnasta aiheutuvat äänet tallennetaan. Kun tallennat videokuvaa, käytä jalustaa äläkä käytä kameran muita toimintoja tallennuksen aikana. Automaattitarkennusjärjestelmä ei toimi videokuvan tallennuksen aikana. Salama ei ole käytettävissä. Jos liikkuvan kuvan tallennuksen yhteydessä käytetään kuvankäsittelytoimintoa kuten esim. digitaalisuodinta, tallenteesta voi jäädä pois joitakin ruutuja. Jos kameran sisälämpötila nousee korkeaksi videokuvan tallennuksen aikana, tallentaminen voi keskeytyä kameran piirien suojaamiseksi. 4 Kuvaustoiminnot Videokuvaa voidaan tallentaa yhtäjaksoisesti 4 Gt tai 25 minuuttia. Kun SD-muistikortti on täynnä, tallennus pysäytetään ja videoleike tallennetaan. Elävän kuvan näkymä näytetään C-tilassa [A Tallennustila 4] -valikon kohdan [Elävä näkymä] asetuksien mukaisesti (s.165). Histogrammia sekä kirkkaiden ja tummien alueiden varoitusta ei kuitenkaan näytetä liikkuvan kuvan tallennuksen aikana. Voit määrittää kameran etu-/takaosan e-valitsimilla tai -painikkeella valittavat toiminnot (s.271). Jos aiot kuvata pitkään yhtäjaksoisesti, on suositeltavaa käyttää verkkolaitetta (lisävaruste) (s.58). Voit käyttää liikkuvan kuvan tallentamisessa myös lisävarusteena saatavaa kaukosäädintä (s.143). Herkkyysasetus on [ISO AUTO], eikä sitä voida vaihtaa. Jos haluat näyttää liikkuvan kuvan ulkoisessa näytössä tallennuksen aikana, kytke kamera AV-laitteeseen mini-hdmi-liittimellä (s.251). Kuvaa ei voida näyttää ulkoisessa näytössä PC/AV-liitännän kautta. Videoleikkeiden katseleminen Tallennetut videoleikkeet voidaan toistaa katselutilassa tavallisien kuvien tapaan. 1 Paina Q-painiketta. Kamera siirtyy katselutilaan. 2 Valitse toistettava videoleike nelitoimisäätimellä (45). Videon aloituskuva näkyy näytössä.

179 177 3 Paina nelitoimisäädintä (2). Videoleikkeen toistaminen aloitetaan Movie 10min00sec Säätömahdollisuudet Nelitoimisäädin (2) Toiston keskeytys/jatkaminen. Kameran takaosan e-valitsin (S) Nelitoimisäädin (5) Pidä nelitoimisäädintä (5) painettuna. Nelitoimisäädin (4) Äänenvoimakkuus (6 tasoa) Siirtyminen yhden kuvan eteenpäin (kun toisto on keskeytetty). Siirtyminen nopeasti eteenpäin, kun painiketta pidetään painettuna. Kelaus taaksepäin / siirtyminen yksi kuva taaksepäin (kun toisto on keskeytetty). 4 Kuvaustoiminnot Pidä nelitoimisäädintä (4) painettuna. Nelitoimisäädin (3) L-painike Siirtyminen nopeasti taaksepäin, kun painiketta pidetään painettuna. Pysäyttää toiston / näyttää toistotilavalikon (kun toisto on pysäytetty) (s.232). Tallentaa näytetyn kuvan JPEG-muodossa (pysäytyksen aikana). Kun videoleike päättyy, toistaminen lopetetaan ja leikkeen aloituskuva näytetään uudelleen. Videoita voidaan näyttää televisiossa tai muussa AV-laitteessa kameran mukana toimitetun AV-kaapelin tai tavallisen HDMI-kaapelin avulla (s.249). Vaikka videon tallennuksessa on käytetty ulkoista stereomikrofonia, äänet toistetaan monosignaalina, jos toistamisessa käytetään PC/AV-liitäntää. Stereoäänet voidaan toistaa vain mini-koon HDMI-liitännän kautta.

180 178 Stillkuvan tallentaminen videoleikkeestä Tallennetun videoleikkeen yksittäinen kuva voidaan tallentaa JPEG-muodossa. 1 Pysäytä toisto kohdan 3 (s.177) mukaisesti painamalla nelitoimisäädintä (2) ja näytä tallennettava kuva still-kuvana. Kuvanumero/ kuvien kokonaismäärä 90/1800 AE-L 4 Kuvaustoiminnot Voit liikuttaa pysäytettyä videokuvaa eteen- tai taaksepäin ruutu kerrallaan nelitoimisäätimellä (45). Kuvanumero ja kuvien kokonaismäärä näkyy näytön oikeassa yläkulmassa. 2 Paina L-painiketta. Tallennuksen vahvistusnäkymä avautuu. Movie 10min00sec 3 Valitse [Tallenna nimellä] nelitoimisäätimellä (23) ja paina 4-painiketta. Kuva tallennetaan uutena kuvana. Videoleikkeiden muokkaaminen Videoleikkeitä voidaan jakaa osiin ja osia voidaan poistaa. 1 Paina Q-painiketta. Kamera siirtyy katselutilaan. 2 Valitse toistettava videoleike nelitoimisäätimellä (45). Videon aloituskuva näkyy näytössä. 3 Paina nelitoimisäädintä (3). Katselutilan valikko avautuu.

181 179 4 Valitse nelitoimisäätimellä (2345) [ (Liikk.kuvan muokk.) ja paina 4-painiketta. Liikkuvan kuvan muokkausnäkymä avautuu. 5 Valitse kohdat, joista videoleike halutaan jakaa osiin. Jakokohdan ensimmäinen ruutu näkyy näytön yläosassa. Voit valita enintään neljä kohtaa (jaettuna viiteen osaan). Käytettävissä olevat toiminnot Nelitoimisäädin (2) Nelitoimisäädin (5) Nelitoimisäädin (4) MENU Poistu Toistaa videoleikkeen tai keskeyttää toiston. Siirtyy 1 sekunnin eteenpäin (kun toisto on keskeytetty). Siirtyy seuraavaan osan jakamiskohtaan kohdalle (toiston aikana). Siirtyy 1 sekunnin taaksepäin (kun toisto on keskeytetty). Siirtyy edelliseen osan jakamiskohtaan (toiston aikana). 00min00sec 10min00sec OK OK 4 Kuvaustoiminnot Kameran takaosan e-valitsin (S) -painike Äänenvoimakkuus (6 tasoa) Vahvistaa/peruuttaa osan jakamiskohdan. Siirry kohtaan 9, jos et halua poistaa mitään osaa. 6 Paina i-painiketta. Poistettavien osien valintanäkymä avautuu.

182 180 7 Liikuta valintakehystä nelitoimisäätimen (45) avulla ja paina 4-painiketta. Poistettavat osat valitaan. Voit poistaa useita osia samalla kertaa. Voit peruuttaa valinnan painamalla 4-painiketta uudelleen. 00min02sec 10min00sec Valitse poistettavat osat MENU OK 8 Paina 3-painiketta. Kohdassa 5 näkyvissä ollut näkymä avautuu uudelleen. 4 Kuvaustoiminnot 9 Paina 4-painiketta. Tallennuksen vahvistusnäkymä avautuu. 10 Valitse [Tallenna nimellä] nelitoimisäätimellä (23) ja paina 4-painiketta. Videoleike jaetaan osiin määritetyistä kohdista ja poistettavaksi merkityt osat poistetaan. Sen jälkeen osiin jaettu videoleike tallennetaan erillisinä tiedostoina ja kamera palaa yhden kuvan näyttötilaan. Valitse jakokohdat kronologisessa järjestyksessä videon alusta lähtien. Kun poistat valittuja jakokohtia, poista ne vastakkaisessa järjestyksessä (videon lopusta alkua kohti). Ruutuja ei voi valita jakokohdiksi tai valintoja peruuttaa muussa, kuin määritetyssä järjestyksessä. Et voi esimerkiksi valita viimeisintä valittua ruutua edeltävää ruutua jakokohdaksi jakokohtia valitessasi. Lyhyitä videoleikkeitä ei voida jakaa.

183 5 Salaman käyttäminen Tässä kappaleessa kerrotaan lähemmin tämän kameran kiinteästä salamasta ja neuvotaan, kuinka kuvia otetaan käyttämällä ulkoista salamaa. Kiinteän salaman käyttäminen Ulkoisen salaman (lisävaruste) käyttäminen

184 182 Kiinteän salaman käyttäminen Salaman ominaisuudet eri valotustiloissa Salaman käyttö b-tilassa Salamakuvaukseen voidaan valita mikä tahansa suljinaika, joka on 1/180 sekuntia tai pidempi. Suljinaika lukittuu 1/180 sekuntiin, jos käytät muuta kuin DA-, DA L-, D FA-, FA J-, FA-, F- tai A-objektiivia. Salaman käyttö c-tilassa 5 Salaman käyttäminen Suljinaika muuttuu automaattisesti 1/180 sekunnista mihin tahansa pidempään aikaan joka vähentää laukaisutärähdystä. Pisin suljinaika riippuu käytetyn objektiivin polttovälistä. Suljinaika lukittuu 1/180 sekuntiin, jos käytät muuta kuin DA-, DA L-, D FA-, FA J-, FA- tai F-objektiivia. Hitaan synkronoinnin käyttäminen Voit käyttää hidasta synkronointia b (suljinaikapainotteinen automaattinen valotus) -tilassa esimerkiksi, kun otat muotokuvia auringonlaskua vasten. Sekä kohde että tausta tallentuvat kauniisti. Hidas synkronointi pidentää suljinaikaa. Voit estää laukaisutärähdyksen käyttämällä kuvanvakaajatoimintoa tai jalustaa. Kuvasta tulee epätarkka myös silloin, jos kohde liikkuu. Hidasta synkronointia voidaan käyttää myös ulkoisen salaman kanssa.

185 e/k/c-tilan käyttäminen Aseta tilanvalitsin e, K- tai c-asentoon. 2 Paina E-painiketta. Salama nousee ylös. 3 Paina nelitoimisäädintä (3). [Salamatila] -näkymä avautuu. 4 Valitse G tai H ja paina 4-painiketta. Suljinaika on asetettu hitaammaksi, jotta tausta valottuu oikein. b/l/a-tilan käyttäminen 1 Aseta tilanvalitsin b-, L- tai a-asentoon. 2 Paina nelitoimisäädintä (3). [Salamatila] -näkymä avautuu. 5 Salaman käyttäminen 3 Valitse E tai F ja paina 4-painiketta. 4 Aseta suljinnopeus (b-tilassa) tai suljinnopeus ja aukkoarvo (L- tai a-tilassa). Valitse sellainen asetus, että saavutat oikean valotuksen 1/180 s tai sitä hitaammalla suljinnopeudella. 5 Paina E-painiketta. Salama nousee ylös.

186 184 Suljinverhon synkronoinnin käyttäminen Suljinverhon synkronoinnissa salama välähtää juuri ennen suljinverhon sulkeutumista. Kuvattaessa liikkuvaa kohdetta hitaalla suljinajalla, suljinverhon synkronointi ja hidas synkronointi tuottavat erilaisia tehosteita riippuen siitä, milloin salama laukaistaan. Kuvatessasi esimerkiksi liikkuvaa autoa jälkimmäisen suljinverhon täsmäyksellä, auton perässä tuleva valo tallentuu, kun suljin on auki ja salama valaisee auton juuri ennen sulkimen sulkeutumista. Tämän ansiosta kuvassa on terävä, hyvin valaistu auto, jonka takana näkyvät valot. 5 Salaman käyttäminen Hidas synkronointi (ensimmäisen verhon täsmäys) Suljinverh. synk. 1 Aseta tilanvalitsin johonkin muuhun kuin B-, M- tai C-tilaan. 2 Paina nelitoimisäädintä (3). [Salamatila] -näkymä avautuu. 3 Valitse I tai k ja paina 4-painiketta. 4 Paina E-painiketta. Salama nousee ylös. Suljinverhon synkronointia käytettäessä suljinaikaa pidennetään. Voit estää laukaisutärähdyksen käyttämällä kuvanvakaajatoimintoa. Voit myös poistaa kuvanvakaajatoiminnon käytöstä ja käyttää jalustaa.

187 185 Etäisyys ja aukko kiinteää salamaa käytettäessä Jotta salamakuvauksessa saataisiin oikea valotus, on ohjeluvun, aukon ja etäisyyden välinen suhde otettava huomioon. Laske ja säädä kuvausolosuhteet, jos salamateho ei riitä. Herkkyys Kiinteän salaman ohjeluku Herkkyys Kiinteän salaman ohjeluku ISO 100 Noin 13 ISO 3200 Noin 73,5 ISO 200 Noin 18,4 ISO 6400 Noin 104 ISO 400 Noin 26 ISO Noin 147 ISO 800 Noin 36,8 ISO *1 Noin 208 ISO 1600 Noin 52 ISO *1 Noin 294 *1 Tätä voidaan käyttää, kun [A Mukauta asetus 1] -valikon [3 Lisää herkkyyttä] -kohdan asetus on [Päällä]. 5 Kuvausetäisyyden laskeminen aukkoarvon perusteella Seuraavissa laskutoimituksissa lasketaan salaman tehollinen etäisyys aukkoarvojen perusteella. Salaman enimmäisetäisyys L1 = ohjeluku aukkoarvo Salaman vähimmäisetäisyys L2 = enimmäisetäisyys 5 * * Yllä olevassa kaavassa käytetty arvo 5 on kiinteä arvo, joka koskee ainoastaan kiinteää salamaa. Esimerkki:Kun herkkyys on ISO 100 ja aukkoarvo on F2,8 L1 = 13 2,8 = noin 4,6 (m) L2 = 4,6 5 = noin 0,9 (m) Salamaa voidaan siis käyttää noin 0,9 4,6 metrin alueella. Kun etäisyys kohteeseen on 0,7 m tai vähemmän, tämän kameran kiinteää salamaa ei voida käyttää. Jos salamaa käytetään tätä lähempänä, se aiheuttaa vinjetoitumista kuvan kulmiin, valo jakautuu epätasaisesti ja kuva voi ylivalottua. Salaman käyttäminen

188 186 Aukkoarvon laskeminen kuvausetäisyyden perusteella Seuraavassa laskutoimituksessa lasketaan aukkoarvo kuvausetäisyyden perusteella: Aukkoarvo F = ohjeluku kuvausetäisyys Esimerkki: Kun herkkyys on ISO 100 ja kuvausetäisyys on 4 m, aukkoarvo on: F = 13 4 = 3,25 Jos saatua lukua (yllä olevassa esimerkissä 3,25) ei voida käyttää objektiivin aukkoarvona, yleensä käytetään lukua lähimpänä olevaa pienempää aukkoasetusta (yllä olevassa esimerkissä 2,8). Objektiivien yhteensopivuus kiinteän salaman kanssa 5 Salaman käyttäminen Kameran kanssa käytettävästä objektiivista riippuen kiinteän salaman käyttö ei ehkä ole mahdollista tai sen käyttö on rajoitettua kuvan reunojen tummentumisen vuoksi. Kiinteää salamaa ei voida säätää, ja se välähtää täydellä teholla käytettäessä A-objektiiveja, joita ei ole asetettu s (Automaattinen) -asentoon. Tämä koskee myös objektiiveja, jotka on valmistettu ennen A-objektiiveja, sekä pehmeäpiirto-objektiiveja. DA-, DA L-, D FA-, FA J-, ja FA- objektiiveja, joita ei ole mainittu alla, voidaan käyttää ongelmitta. * Seuraavat objektiivit on arvioitu ilman vastavalosuojaa. Ei käytettävissä kuvan reunojen tummentumisen vuoksi Objektiivi DA FISH-EYE 10-17mm F ED (IF) DA12-24mm F4ED AL DA14mm F2.8ED (IF) FA E 300 mm F2.8ED (IF) FA E 600 mm F4ED (IF) FA E mm F5.6ED (IF)

189 Käytettävissä tietyin rajoituksin Objektiivi F FISH-EYE 17-28mm F DA16-45mm F4ED AL DA E mm F2.8ED AL (IF) SDM DA17-70mm F4AL (IF) SDM DA18-250mm F ED AL (IF) FA E mm F2.8AL FA SOFT 28 mm F2.8/ FA SOFT 85 mm F2.8 Rajoitukset Kuvan reunojen tummentumista saattaa esiintyä, jos polttoväli on alle 20 mm. Kuvan reunojen tummentumista saattaa esiintyä, jos polttoväli on alle 28 mm tai jos polttoväli on 28 mm ja kuvausetäisyys on alle 1 m. Kuvan reunojen tummentumista saattaa esiintyä, jos polttoväli on alle 20 mm tai jos polttoväli on 35 mm ja kuvausetäisyys on alle 1,5 m. Kuvan reunojen tummentumista saattaa esiintyä, jos polttoväli on alle 24 mm tai jos polttoväli on 24 mm ja kuvausetäisyys on alle 1 m. Kuvan reunojen tummentumista saattaa esiintyä, jos polttoväli on alle 35 mm. Kuvan reunojen tummentumista saattaa esiintyä, jos polttoväli on 28 mm ja kuvausetäisyys on alle 1 m. Kiinteä salama välähtää aina täydellä teholla Salaman käyttäminen

190 188 Ulkoisen salaman (lisävaruste) käyttäminen Lisävarusteena saatavan ulkoisen AF540FGZ-, AF360FGZ-, AF200FGtai AF160FC-salamalaitteen käyttäminen mahdollistaa useiden salamakuvaustilojen, kuten P-TTL-automaattisalamatilan, hyödyntämisen. z: Käytettävissä #: Rajoitettu : Ei käytettävissä 5 Salaman käyttäminen Salama Kiinteä AF540FGZ AF200FG Kameran toiminto salama AF360FGZ AF160FC Punasilmäisyyttä vähentävä salama z z z Automaattinen salamanvälähdys z z z Kun salama on latautunut, kamera valitsee salamatäsmäysnopeuden automaattisesti z z z Aukko asetetaan automaattisesti e- ja b-tiloissa. z z z P-TTL-automaattisalama (sopiva herkkyys: ) z *1 z *1 z *1 Hidas synk. z z z Salamavalon valotuksen korjaus z z z Ulkoisen salaman automaattitarkennuksen apuvalo z Suljinverh. synk. *2 z z Kontrastinhallintasynkronointitila # *3 z # *4 Orjasalama z Salaman pikatäsmäys z Langaton salama # *4 z *5 *1 Käytettävissä vain, jos käytetään DA-, DA L-, D FA-, FA J-, FA-, F- tai A-objektiivia. *2 Suljinaika 1/90 s tai pidempi. *3 Yhdistettynä AF540FGZ- tai AF360FGZ-salamaan 1/3 välähdyksestä voi tulla kiinteästä ja 2/3 ulkoisesta salamasta. *4 Käytettävissä vain yhdessä AF540FGZ- tai AF360FGZ-salaman kanssa. *5 Tähän tarvitaan useita AF540FGZ- tai AF360FGZ-yksiköitä tai AF540FGZ/AF360FGZyksikön ja kiinteän salaman yhdistelmä.

191 Tämän kameran kanssa ei voida käyttää salamalaitteita, joiden napaisuus on käännetty (varustekengän keskimmäinen napa on miinusnapa). Kamera ja salama voivat vaurioitua. Älä käytä lisävarusteita, joissa on eri määrä kontaktinastoja, koska ne voivat aiheuttaa toimintahäiriöitä. Toisten valmistajien salamalaitteiden liittäminen järjestelmään voi aiheuttaa laitteiden vaurioitumisen. Suosittelemme AF540FGZ-, AF360FGZ- ja AF200FG-salamalaitteiden käyttämistä. 189 Tietoja AF360FGZ-salaman nestekidenäytöstä AF360FGZ-salamassa ei itsessään ole toimintoa, jolla FORMATkooksi voidaan valita [DIGITAL], mutta digitaalijärjestelmäkameraa käytettäessä 35 mm:n kuvakoon ja tämän kameran polttovälin ero lasketaan automaattisesti kuvakulman perusteella ja se näytetään näytössä (jos käytössä on DA-, DA L-, D FA-, FA J-, FA- tai F-objektiivi). Muutoksen ilmaisin tulee näkyviin ja kuvakoon FORMAT-ilmaisin katoaa tämän kameran valotusmittauksen aika-asetuksen ollessa käytössä. 35 mm:n näyttö otetaan jälleen käyttöön, kun valotusmittauksen aika-asetus poistetaan käytöstä. Objektiivin polttoväli Valotusmittauksen aikaasetus pois käytöstä Valotusmittauksen aikaasetus käytössä 85 mm/ 77 mm 50 mm 35 mm 28 mm/ 24 mm 20 mm 18mm 85 mm 70 mm 50 mm 35 mm 28 mm 24 mm* 58 mm 48 mm 34 mm 24 mm 19 mm 16 mm* * Käytettäessä laajakulmahajotinta 5 Salaman käyttäminen P-TTL-automaattisalaman käyttö Automaattinen P-TTL-salama on käytettävissä AF540FGZ-, AF360FGZ-, AF200FG- ja AF160FC-salamalaitteiden kanssa. Salama laukaisee esisalaman ennen varsinaista salamaa ja vahvistaa kohteen ominaisuudet (etäisyyden, kirkkauden, kontrastin, onko kohde taustavalaistu jne.) käyttäen kameran 77 segmentin mittausanturia. Kamera säätää varsinaisen salaman salamatehon esisalamasta saamansa tiedon perusteella, minkä ansiosta voidaan kohde voidaan valaista tarkemmin salamalla kuin käytettäessä normaalia automaattista TTL-mittausta.

192 190 1 Irrota varustekengän suojus ja kiinnitä ulkoinen salama. 2 Kytke virta kameraan ja ulkoiseen salamalaitteeseen. 3 Valitse ulkoisen salaman tilaksi [P-TTL]. 4 Varmista, että ulkoinen salama on täysin latautunut, ja ota kuva. Kun salama on valmis kuvan ottamiseen (täysin latautunut), b-ilmaisin näkyy etsimessä. 5 Salaman käyttäminen Katso tarkemmat tiedot toimintatavoista ja salaman kantamasta ulkoisen salaman käyttöohjeesta. Salama ei välähdä, jos kohde on riittävän kirkas, kun salamakuvauksen tilana on C tai i. Sen vuoksi tämä tila ei välttämättä sovi päivänvalo-/ täytesalamakuvaukseen. Älä koskaan paina E-painiketta, kun kameraan on kiinnitetty ulkoinen salamalaite. Muuten kiinteä salama osuu ulkoiseen salamaan. Jos haluat käyttää molempia salamalaitteita samanaikaisesti, käytä langatonta tilaa tai kytke ulkoinen salama erillisellä jatkojohdolla. (s.194) Lyhyen täsmäysaikatilan käyttäminen AF540FGZ- tai AF360FGZ-salamalla voit väläyttää salaman ottaessasi kuvia alle 1/180 sekunnin suljinajoilla. 1 Irrota varustekengän suojus ja kiinnitä ulkoinen salama. 2 Aseta valotustilaksi e, b, L tai a. Valitse valotustila, jossa voit asettaa suljinajan. 3 Kytke virta kameraan ja ulkoiseen salamalaitteeseen. 4 Aseta ulkoisen salaman täsmäystavaksi HSb (lyhyt täsmäysaika).

193 191 5 Varmista, että ulkoinen salama on täysin latautunut, ja ota kuva. Kun salama on valmis kuvan ottamiseen (täysin latautunut), b-ilmaisin näkyy etsimessä. Nopea synkronointi on käytössä vain alle 1/180 sekunnin suljinajoilla. Lyhyt täsmäysaika ei ole käytettävissä kun valotustilaksi on valittu p (Aikavalotus). Lyhyttä täsmäysaikaa ei voida käyttää kiinteän salaman kanssa. Salaman käyttäminen langattomassa tilassa Käyttämällä kahta ulkoista salamaa (AF540FGZ tai AF360FGZ) tai kiinteää salamaa yhden tai useamman ulkoisen salaman kanssa voit ottaa kuvia P-TTL-salamakuvaustilassa ilman, että salamalaitteita tarvitsee yhdistää toisiinsa johdolla. Aseta ulkoisen salaman virtakytkin asentoon WIRELESS. Nopean synkronoinnin käyttäminen langattomassa tilassa edellyttää kahta tai useampaa AF540FGZ/AF360FGZ-salamalaitetta. Tätä toimintoa ei voida käyttää kiinteän salaman kanssa. Valitse ulkoisien salamalaitteiden, joita ei ole liitetty kameraan, langattomaksi tilaksi SLAVE. 5 Salaman käyttäminen Ulkoisen salaman kanavan asettaminen Aseta ensin ulkoisen salaman kanava. 1 Aseta ulkoisen salaman kanava. 2 Irrota varustekengän suojus ja kiinnitä ulkoinen salama. 3 Kytke kameraan ja ulkoiseen salamaan virta ja paina laukaisin puoliväliin. Kiinteä salama kytkeytyy samalle kanavalle kuin ulkoinen salamalaite.

194 192 Varmista, että asetat kaikki salamat samalle kanavalle. Lisätietoja ulkoisien salamalaitteiden kanavan asettamisesta on AF540FGZ- ja AF360FGZsalamalaitteiden käyttöohjeissa. Langaton kuvaus käyttämällä kiinteää ja ulkoista salamaa samanaikaisesti Aseta kamera langattomaan salamakuvaustilaan käyttäessäsi ulkoista salamaa kiinteän salaman kanssa. 1 Irrota ulkoinen salama, jolle on määritetty kanava kameraan, ja aseta se haluamaasi paikkaan. 2 Paina nelitoimisäädintä (3). 5 [Salamatila] -näkymä avautuu. Salaman käyttäminen 3 Valitse r ja paina 4-painiketta. Kameralla voidaan ottaa kuva. Kiinteän salaman kanava näkyy etsimessä ja nestekidenäytössä. Oletusasetus on CH1. MENU Peruuta Salamatila Langaton tila 0.0 OK OK 4 Paina E-painiketta. 5 Varmista, että molemmat salamat ovat täysin latautuneet ja ota sitten kuva. r-tilaa ei voida käyttää, jos valotustilaksi on valittu B (Vihreä). Jos kuvaustavaksi on asetettu i (Kaukosäädin (3 s:n viive)), d (kuvaus peili ylhäällä) tai e (kuvaus peili ylhäällä + Kaukosäädin) tai jos objektiivin aukkoasetus on muu kuin s, tilaa r ei voida käyttää.

195 193 Kiinteän salaman välähtämistavan muuttaminen Voit muuttaa langattomassa tilassa käytettävää kiinteän salaman välähtämistapaa. Määritä asetukset [A Mukauta asetus 3] -valikon kohdassa [21. Salama langatt. tilassa]. 1 Päällä Väläyttää kiinteän salaman pääsalamana (oletusasetus). 2 Pois Väläyttää kiinteän salaman ohjaussalamana. HSb (nopea synkronointi) -tilaa ei voida käyttää kiinteän salaman kanssa. Langaton kuvaus käyttämällä ulkoisten salamoiden yhdistelmää 1 Valitse kameraan kiinnitetyn ulkoisen salaman langattomaksi tilaksi [MASTER] tai [CONTROL]. MASTER Väläyttää sekä suoraan kameraan kiinnitetyn salaman että langattomasti käytettävän salaman pääsalamana. 5 Salaman käyttäminen CONTROL Laukaisee suoraan kameraan kiinnitetyn salaman ohjaussalamana. Sitä ei käytetä pääsalamana. 2 Aseta erillään olevan, langattomasti käytettävän salamalaitteen langattomaksi tilaksi [SLAVE] ja aseta kanavaksi sama kuin kameraan kiinnitetyn salaman kanava. Aseta sitten salama haluttuun paikkaan. 3 Varmista, että molemmat salamat ovat täysin latautuneet ja ota sitten kuva.

196 194 Kuvanvakaajatoiminto kytketään automaattisesti pois päältä langattomassa tilassa. Jos käytetään useita ulkoisia AF540FGZ- tai AF360FGZ-salamalaitteita samanaikaisesti ja käytössä on nopea synkronointi ja langaton tila, kytke suoraan kameraan kiinnitetty salama nopeaan synkronointitilaan. Kun kameraan kiinnitetyn ulkoisen salaman langattomaksi tilaksi määritetään [MASTER] tai kiinteän salaman [21. Salama langatt. tilassa] (s.193) -tilaksi on valittu [Päällä], kaikki salamalaitteet välähtävät samanaikaisesti. Ulkoisen salaman kytkeminen erillisellä jatkojohdolla 5 Salaman käyttäminen Käytettäessä kamerasta erillään olevaa ulkoista salamalaitetta, kiinnitä varustekengän sovitinadapter FG (1, lisävaruste) kameran varustekenkään ja irrallisen salaman kengän sovitin F (2, lisävaruste) ulkoisen salaman pohjaan ja yhdistä ne jatkojohdolla F5P (3, lisävaruste). Irrallisen salaman varustekengän sovitin F voidaan kiinnittää jalustaan siinä olevalla jalustaruuvilla. Käyttäminen yhdessä kiinteän salaman kanssa 2 1 3

197 Useiden salamalaitteiden käyttäminen jatkojohdoilla 195 Voit yhdistää kaksi salamaa tai useampia salamalaitteita (AF540FGZ, AF360FGZ tai AF200FG) tai voit käyttää kahta tai useampaa ulkoista salamaa yhdessä kiinteän salaman kanssa. Voit käyttää salamassa olevaa jatkojohdon liitäntää AF540FGZ-salaman kytkemiseen. Voit kytkeä AF360FGZ- tai AF200FG-salaman jäljempänä olevan kuvan mukaisesti. Kytke ulkoinen salama ja sovitin F (4, lisävaruste) ulkoisen salaman sovittimeen F (2, lisävaruste) ja kytke sitten toinen irrallisen salaman sovitin F (2) käyttäen F5P-jatkojohtoa (3, lisävaruste). Lisätietoja on salamalaitteen käyttöohjeissa. Käyttäminen yhdessä kahden tai useamman ulkoisen salamalaitteen kanssa Salaman käyttäminen Salaman ohjaukseen käytetään P-TTL:ää käytettäessä useita ulkoisia salamalaitteita tai ulkoista salamalaitetta yhdessä kiinteän salaman kanssa. Kontrastinhallintatäsmäys Kahden tai useamman ulkoisen salaman (AF540FGZ, AF360FGZ tai AF200FG) yhdistäminen tai ulkoisen salaman käyttäminen kiinteän salaman kanssa mahdollistaa usean salaman käytön valokuvauksessa (kontrastinhallintasynkronointi). Tämä perustuu välähdysvoimakkuuden eroihin eri laitteiden välillä. AF200FG on yhdistettävä AF540FGZ- tai AF360FGZ-salamaan.

198 196 1 Liitä ulkoinen salama kameraan epäsuorasti. Katso lisätietoja kohdasta s Aseta ulkoisen salamalaitteen synkronointitavaksi kontrastinhallintasynkronointi. 3 Varmista, että sekä ulkoinen että kiinteä salama ovat täysin latautuneet ja ota sitten kuva. 5 Käytettäessä kahta tai useampaa ulkoista salamalaitetta ja kontrastinhallinta määritetään ulkoiselle pääsalamalle, salamavalojen välähdyksien valovoiman suhde on 2 (pääsalama) : 1 (orjasalamat). Käytettäessä ulkoista salamaa kiinteän salaman kanssa salamavalojen välähdyksien suhde on 2 (ulkoinen salama) : 1 (kiinteä salama). Salaman ohjaukseen käytetään P-TTL:ää käytettäessä useita ulkoisia salamalaitteita tai ulkoista salamalaitetta yhdessä kiinteän salaman kanssa. Salaman käyttäminen X-synkronointiliitin Voit kytkeä ulkoisen salaman kameraan synkronointijohdolla käyttämällä X-synkronointiliitäntää. Irrota synkronointiliitännän 2P-suojus ja kytke synkronointijohto X-synkronointiliitäntään.

199 Korkeajännitteisten tai suurivirtaisten ulkoisten salamoiden käyttö saattaa rikkoa kameran. Tämän kameran kanssa ei voida käyttää salamalaitteita, joiden napaisuus on käännetty (synkronointiliittimen keskimmäinen napa on miinusnapa). Kamera ja salama voivat vaurioita. Kun synkronointijohto on kytketty X-synkronointiliitäntään, linkitetyt toiminnot eivät toimi. Välttääksesi suljinverhon synkronoinnista aiheutuvaa kuvan reunojen tummumista, on suositeltavaa laukaista koesalama käyttämällä salaman synkronointinopeutta yhtä aukkoa pitempää suljinaikaa. X-synkronointiliitäntä ei ole pöly- tai vesitiivis. Aseta synkronointiliitännän 2P-suojus paikalleen, kun liitäntää ei käytetä Salaman käyttäminen

200 198 Muistiinpanoja 5 Salaman käyttäminen

201 6 Kuvausasetukset Tässä luvussa kuvataan, kuinka otettujen kuvien tallennusmuoto ja muut asetukset määritetään. Tiedostomuodon asettaminen Valkotasapainon säätäminen Kuvien korjaaminen Kuvan viimeistelysävyn asetus Usein käytettyjen asetuksien tallentaminen

202 200 Tiedostomuodon asettaminen JPEG-kuvan tallennettavien pikseleiden asettaminen Voit valita tallennettavien pikseleiden asetukseksi p, J, P tai i. Oletusasetus on p. Tallenn. piks. Pikselit p J P i Kuvausasetukset 1 Valitse [A Tallennustila 1] -valikosta [JPEG tall. pikselit] ja paina nelitoimisäädintä (5). 2 Valitse tallennettavien pikseleiden määrä nelitoimisäätimellä (23) ja paina sitten 4-painiketta. Kun tallennettavien pikseleiden määrää muutetaan pikselien määrä näkyy näytön vasemmassa ylänurkassa ja asetuksella tallennettavissa olevien kuvien määrä näkyy näytön oikeassa ylänurkassa. 4928x3264 Tiedostomuoto JPEG tall. pikselit JPEG-laatu AF-asetukset Linssiväärist. korjaus MENU Peruuta JPEG 16M 10M 6M 2M 120 OK OK 3 Paina 3-painiketta. Kameralla voidaan ottaa kuva.

203 201 JPEG-laatutason asettaminen Voit määrittää kuvan laatutason (pakkaussuhteen). Oletusasetus on C (paras). Z Huippu C Paras D Parempi E Hyvä Kuvista tulee tarkempia, mutta tiedostokoko on suurempi. Kuvista tulee rakeisempia, mutta tiedostokoko on pienempi. 1 Valitse [A Tallennustila 1] -valikosta [JPEG-laatu] ja paina nelitoimisäädintä (5). 2 Valitse laatutaso nelitoimisäätimellä (23) ja paina 4-painiketta. Kun laatutasoa muutetaan, näytön oikeassa yläkulmassa näytetään, kuinka monta kuvaa voidaan ottaa kyseistä laatutasoa käyttäen. 3 Paina 3-painiketta. Kameralla voidaan ottaa kuva. Tiedostomuoto JPEG tall. pikselit JPEG-laatu AF-asetukset Linssiväärist. korjaus MENU Peruuta JPEG 16M 120 OK OK 6 Kuvausasetukset

204 202 Tiedostomuodon asettaminen Voit määrittää kuvatiedostojen tiedostomuodon. JPEG RAW Tallentaa kuvat JPEG-muodossa (oletusasetus). Voit vaihtaa tallennettavien pikseleiden lukumäärää kohdassa [JPEG tall. pikselit] ja laatutasoa kohdassa [JPEG-laatu]. RAW-muoto tarkoittaa CMOS-kennon käsittelemättöminä tallennettuja tietoja. Valkotasapaino-, muokkaus- ja väriavaruusasetuksia ei ole käytetty otetuissa kuvissa, vaan ne tallennetaan alkuperäisinä tietoina. Voit määrittää kyseiset asetukset, kun tallennat kuvat JPEGmuodossa sen jälkeen, kun olet kehittänyt RAW-kuvan [RAWkehitys]-toiminnolla (s.263). 6 Kuvausasetukset RAW+ Kuvat tallennetaan sekä RAW- että JPEG-muodossa. Mikäli [1 pain. tiedostomuoto] -toiminto on määritetty /Ypainikkeelle, voit muuttaa tiedostomuotoa väliaikaisesti painamalla /Y-painiketta ja tallentaa kuvan molemmissa muodoissa (s.203). Laajennettua haarukointia, digitaalisuotimia, HDR-kuvausta tai ristiinkehitystä käytettäessä tiedostomuodoksi asetetaan [JPEG] eikä sitä voida muuttaa. Jos haluat käyttää toista tiedostomuotoa, poista kyseiset toiminnot käytöstä. 1 Valitse [A Tallennustila 1] -valikosta [Tiedostomuoto] ja paina nelitoimisäädintä (5). 2 Valitse tiedostomuoto nelitoimisäätimellä (23). Kun tiedostomuoto on muutettu, näytön oikeaan yläkulmaan ilmestyy tieto, kuinka monta kuvaa voidaan ottaa. 120 Tiedostomuoto JPEG JPEG tall. pikselit RAW JPEG-laatu RAW+ AF-asetukset Linssiväärist. korjaus MENU Peruuta OK OK 3 Paina 4-painiketta.

205 203 4 Paina 3-painiketta. Kameralla voidaan ottaa kuva. RAW tiedostomuodon asettaminen Voit valita PEF- tai DNG-tiedostomuodon [A Tallennustila 3] -valikon [RAWtiedostomuoto]-kohdassa, kun kuvat tallennetaan RAW-muodossa Dyn. alueen asetus ISO AUTO -asetus ISO-kohinanpoisto Pitkän suljinajan KP Ohjelmalinja Väriavaruus RAW-tiedostomuoto MENU Peruuta ISO NR AUTO NR AUTO srgb PEF DNG OK OK PEF DNG PENTAXin oma RAW-tiedostomuoto (oletusasetus) Yleiskäyttöinen, julkinen RAW-tiedostomuoto, jonka on kehittänyt Adobe Systems. Tiedostomuodon vaihtaminen tilapäisesti /Y-painikkeella Voit muuttaa tilapäisesti tiedostomuotoa, kun [1 pain. tiedostomuoto] -toiminto on määritetty /Y-painikkeelle. 1 Valitse [A Tallennustila 5] -valikosta [Painikkeiden mukautus] ja paina nelitoimisäädintä (5). [Painikkeiden mukautus] -näyttö ilmestyy näkyviin. 6 Kuvausasetukset 2 Valitse nelitoimisäätimellä (23) [ /Y -painike] ja paina nelitoimisäädintä (5). [ /Y -painike]-näkymä avautuu. 3 Paina nelitoimisäädintä (5).

206 204 4 Valitse nelitoimisäätimellä (23) [1 pain. tiedostomuoto] ja paina 4-painiketta. RAW/Fx-painike RAW 1 pain. tiedostomuoto Valotuksen haarukointi Digitaalinen esikatselu Elektroninen vesivaaka Sommittelun säätö GPS GPS MENU Peruuta OK OK 5 Valitse nelitoimisäätimellä (23) [Peruuta joka kerta] ja valitse nelitoimisäätimellä (45) asetus O tai P. 6 O P Tallennusmuotoasetus palautetaan alkuperäiseksi kuvan ottamisen jälkeen. (oletusasetus) Asetus peruutetaan, jos jokin seuraavista toiminnoista suoritetaan: - /Y-painiketta painetaan uudelleen - Q- tai 3-painiketta painetaan - Kamerasta katkaistaan virta. - tilanvalitsinta käännetään. Kuvausasetukset 6 Valitse tiedostomuoto nelitoimisäätimellä (23). Vasemmalla puolella on [Tiedostomuoto] -asetus ja oikealla tiedostomuoto, kun /Y-painiketta painetaan. 7 Paina nelitoimisäädintä (5) ja valitse nelitoimisäätimellä (23) tiedostomuoto, joka valitaan /Y-painiketta painettaessa. RAW/Fx-painike RAW 1 pain. tiedostomuoto Peruuta joka kerta JPEG RAW RAW+ MENU Peruuta JPEG RAW+ RAW+ RAW+ RAW+ OK OK 8 Paina 4-painiketta. 9 Paina 3 -painiketta kolme kertaa. Ennen valikon avaamista näkyvissä ollut näkymä avautuu.

207 Valkotasapainon säätäminen 205 Säätää kuvan värit ympäristön valaistuksen perusteella siten, että valkoiset kohteet näkyvät kuvassa valkoisina. Vaihtoehto Asetus Värilämpötila *1 F Auto Säätää valkotasapainon automaattisesti (oletusasetus). Noin K G Päivänvalo Käytä tätä asetusta, kun otat kuvia auringonvalossa. Noin K H Varjo Käytä tätä asetusta, kun otat kuvia ulkona varjossa. Se vähentää kuvan sinisiä sävyjä. Noin K ^ Pilvinen Käytä tätä asetusta, kun otat kuvia pilvisellä säällä. Noin 6 000K J Loisteputkivalo Käytä tätä asetusta loisteputkivalaistuksessa. Voit valita loisteputken tyypin. D Päivänvalovärinen loisteputki N Päivänvalovalkoinen loisteputki W Valkoisen valon loisteputki Noin K Noin K Noin K 6 Kuvausasetukset L Lämpimän valon loisteputki Noin K I Hehkulamppu Käytä tätä asetusta, kun otat kuvia hehkulamppuvalaistuksessa. Se vähentää kuvan punertavia sävyjä. Noin K L Salama Käytä tätä asetusta, kun otat kuvia kiinteän salaman kanssa. Noin K

208 206 CTE *2 Vaihtoehto Asetus Värilämpötila *1 K Manuaalinen 1 3 K Väri Lämpötila 1 3 Käytä tätä asetusta, jos haluat säilyttää ja vahvistaa kuvan valonlähteen värisävyn. Käytä tätä asetusta, kun haluat säätäävalkotasapainoa manuaalisesti valaistuksen mukaan kuvia ottaessasi. Voit tallentaa kolme asetusta. Käytä kuvien värilämpötilan säätämisessä numeroita. Voit tallentaa kolme asetusta. *1 Kaikki edellä esitetyt värilämpötilat (K) ovat arvioita. Ne eivät viittaa tarkasti tiettyihin väreihin. *2 CTE = Color Temperature Enhancement Valkotasapainoasetus on aina F, kun valotustilaksi on asetettu B (Vihreä) tai kun ristiinkehitystoiminto on käytössä. 6 Kuvausasetukset 1 Paina nelitoimisäädintä (4) kameran ollessa kuvaustilassa. [Valkotasapaino]-näkymä avautuu. Taustalla näkyy edellinen virran kytkemisen jälkeen otettu kuva. 2 Valitse valkotasapainoasetus nelitoimisäätimellä (23). Kun J on valittuna, paina nelitoimisäädintä (5) ja valitse nelitoimisäätimellä (23) D, N, W tai L. Siirry kohtaan 6, jos parametreja ei tarvitse muuttaa. Säätömahdollisuudet CTE 1 K1 MENU Peruuta Valkotasapaino Auto Tarkista AE.L OK OK Pääkytkin ( ) L-painike Aktivoi digitaalisen esikatselun, jonka avulla voit esikatsella taustakuvaa valitun asetuksen kanssa. (Toiminto ei ole käytettävissä elävässä näkymässä.) Tallentaa taustakuvan. (Toiminto ei ole käytettävissä elävässä näkymässä.)

209 207 3 Paina nelitoimisäädintä (5). Hienosäätönäkymä avautuu. 4 Hienosäädä valkotasapaino. Varjo G G1 ±0 ±0 MENU Peruuta B Tarkista M A OK OK Säätömahdollisuudet Nelitoimisäädin (23) Nelitoimisäädin (45) Säätää värien sävyjä vihreän (G) magentan (M) välillä. Säätää värien sävyjä sinisen (B) ja keltaisen (A) välillä. -painike 5 Paina 4-painiketta. Kohdassa 2 näkyvissä ollut näkymä avautuu uudelleen. 6 Paina 4-painiketta. Kameralla voidaan ottaa kuva. Palauttaa alkuperäisen arvon. 6 Kuvausasetukset Kamera suorittaa automaattisesti hienosäädön, vaikka valonlähde on määritetty. Valonlähteen värilämpötila on kiinteä, jos [A Mukauta asetus 2] -valikon [10. WB säädettävä alue] -kohdan asetus on [Kiinteä]. Koska valonlähde muuttuu salaman välähtäessä, voit asettaa valkotasapainon salaman välähdyksen mukaiseksi. Valitse [A Mukauta asetus 2] -valikon [11. WB salamaa käytettäessä] -kohdan asetukseksi [Automaatt. valkotasapaino], [Muuttumaton] tai [Salama].

210 208 Valkotasapainon säätäminen manuaalisesti Voit säätää valkotasapainoa valonlähteen mukaisesti ottaessasi kuvia. Voit tallentaa enintään kolme asetusta. 1 Valitse K kohdassa 2, s.206 ja paina nelitoimisäädintä (5). 2 Valitse nelitoimisäätimellä (23) K1 K3 ja paina nelitoimisäädintä (5). Valkotasapaino Manuaalinen 1 1 CTE K1 MENU Peruuta Tarkista AE.L OK OK 6 Kuvausasetukset 3 Aseta valkoinen paperiarkki siihen valaistukseen, jossa valkotasapainoa mitataan, niin että se täyttää etsimessä koko kuvaalan, tai valitse kohteeksi valkoinen alue. 4 Paina laukaisin kokonaan alas. Manuaalinen Valkotasapaino SHUTTER Säädä ±0 ±0 M ±0 AE.L MENU Peruuta Tarkista OK OK Jos laukaisinta ei voida painaa, aseta tarkennustilaksi \. Näyttöön ilmestyy mittausalueen valintanäkymä. B G 1 A 5 Valitse kameran takaosan e-valitsimella (S) mittausalueeksi koko näyttö tai pistemäinen alue. 1 MENU Peruuta OK OK

211 209 6 Mikäli valitset alueeksi pisteen, voit siirtää kehystä nelitoimisäätimellä (2345) kohtaan, jonka haluat mitata. 7 Paina 4-painiketta. Valkotasapaino mitataan ja kohdassa 3 esitetty näkymä tulee uudelleen näkyviin. Säädä valkotasapainoa tarpeen mukaan. Ilmoitus [Toimintoa ei voida suorittaa oikein] ilmestyy näyttöön, jos mittaus ei onnistunut. Voit mitata valkotasapainon uudelleen painamalla 4-painiketta. 8 Paina 4-painiketta kahdesti. Kameralla voidaan ottaa kuva. Jos kuva on pahoin yli- tai alivalottunut, valkotasapainoa ei ehkä voida säätää. Jos näin on, määritä ensin oikea valotusasetus ja säädä sitten valkotasapainoa. Valkotasapainoa ei voida mitata, kun tilanvalitsin on asetettu asentoon C (Video). Aseta valkotasapaino jossain muussa kuin C -tilassa ennen liikkuvan kuvan tallennuksen aloittamista. Otetun kuvan valkotasapainoasetuksen tallentaminen Voit kopioida otetun kuvan valkotasapainoasetuksen ja tallentaa sen manuaalisena valkotasapainoasetuksena. 6 Kuvausasetukset Vain tällä kameralla otettujen kuvien valkotasapainoasetuksia voidaan kopioida. Seuraavassa mainittuja kuvia ei voida valita. - Monivalotuskuva - Hakemistokuva - Videokuvasta tallennetut still-kuvat 1 Valitse katselutilassa kuva, jonka valkotasapainoasetukset haluat kopioida. 2 Paina nelitoimisäädintä (3). Katselutilan valikko avautuu.

212 210 3 Valitse nelitoimisäätimellä (2345) K (Tallenna manuaalinen WB) ja paina 4-painiketta. Tallennuksen vahvistusnäkymä avautuu. Voit valita toisen kuvan e-valitsimella (R). 4 Valitse numero nelitoimisäätimellä (23) ja paina 4-painiketta. Valitun kuvan valkotasapainoasetukset tallennetaan manuaalisena valkotasapainoasetuksena ja kamera siirtyy kuvaustilaan. Valkotasapainoasetukseksi valitaan K (Manuaalinen). Tallenna Manuaal. 1 Tallenna Manuaal. 2 Tallenna Manuaal Tallentaa tämän kuvan valkotasapainoasetukset mukautettuna valintana MENU Peruuta OK OK 6 Valkotasapainon säätäminen värilämpötilan avulla Kuvausasetukset Tallenna värilämpötila numeroina. Voit tallentaa enintään kolme asetusta. 1 Valitse K kohdassa 2 (s.206) ja paina nelitoimisäädintä (5). 2 Valitse nelitoimisäätimellä (23) K1 K3 ja paina nelitoimisäädintä (5). [Väri Lämpötila]-näkymä avautuu. 3 Määritä värilämpötila kameran etu- tai takaosan e-valitsimella. Väri Lämpötila K1 Voit määrittää valkotasapainoarvon väliltä 2500K 10000K. 5000K ±0 ±0 B G A ±0 MENU Peruuta Tarkista M OK OK

213 Asetusvälit vaihtelevat riippuen käytettävästä e-valitsimesta. 211 *1 Värilämpötilan asetusvälin yksiköiden oletusasetus on [Kelvin]. Voit valita myös [Mired]-yksiköt [A Mukauta asetus 2] -valikon kohdassa [13. Värilämpötilan askeleet]. Luvut muutetaan kuitenkin kelvineiksi ja näytetään kelvineinä. 4 Paina 4-painiketta. Kamera palaa [Valkotasapaino]-näkymään. 5 Paina 4-painiketta. E-valitsin Kelvin Mired *1 Kameran etuosan e-valitsin (R) 1 väli (100 K) 1 Step (20M) Kameran takaosan e-valitsin (S) 10 väliä (1 000 K) 5 väliä (100 M) Kameralla voidaan ottaa kuva. Väriavaruuden asettaminen Voit määrittää käytettävän väriavaruuden. srgb AdobeRGB Valitsee srgb-väriavaruuden (oletusasetus). Valitsee AdobeRGB-väriavaruuden. Määritä asetukset [A Tallennustila 3] -valikon kohdassa [Väriavaruus] Dyn. alueen asetus ISO AUTO -asetus ISO-kohinanpoisto Pitkän suljinajan KP Ohjelmalinja Väriavaruus RAW-tiedostomuoto MENU Peruuta ISO NR AUTO NR AUTO srgb PEF AdobeRGB OK OK 6 Kuvausasetukset Tiedostonimet eroavat toisistaan valitun väriavaruuden mukaan seuraavasti: srgb: IMGPxxxx.JPG AdobeRGB: _IGPxxxx.JPG "xxxx" tarkoittaa tiedostonumeroa. Se on nelinumeroinen juokseva luku (s.291).

214 212 Kuvien korjaaminen Kameran ja objektiivin ominaisuuksia voidaan säätää automaattisesti kuvien ottamisen aikana. Kirkkauden säätäminen Säätää kirkkauden ja vähentää ylivalottuneita ja alivalottuneita alueita. Dynaamisen alueen asettaminen Laajentaa kuvan dynaamista aluetta, mahdollistaa laajempien sävyliukujen tallentamisen CMOS-kennolla sekä vähentää ylija alivalottuneita alueita. 6 Kuvausasetukset 1 Valitse [A Tallennustila 3] -valikosta [Dyn. alueen asetus] ja paina nelitoimisäädintä (5). [Dyn. alueen asetus] -näkymä avautuu. 2 Valitse nelitoimisäätimellä (23) [Kirkkaan alueen korjaus] ja paina nelitoimisäädintä (5). 3 Valitse nelitoimisäätimellä (23) [Pois] tai [Päällä] ja paina sitten 4-painiketta. Dyn. alueen asetus Kirkkaan alueen korjaus Varjon korjaus OFF ON Käytettävissä oleva herkkyysalue on nyt ISO MENU Peruuta OK OK 4 Valitse nelitoimisäätimellä (23) [Varjon korjaus] ja paina nelitoimisäädintä (5).

215 213 5 Valitse nelitoimisäätimellä (23) [Pois], [Pieni], [Keski] tai [Suuri] ja paina sitten 4-painiketta. Dyn. alueen asetus Kirkkaan alueen korjaus Varjon korjaus OFF MENU Peruuta OK OK 6 Paina 3-painiketta kahdesti. Kameralla voidaan ottaa kuva. Kun [Kirkkaan alueen korjaus] -tilan asetukseksi on valittu [Päällä], vähimmäisherkkyydeksi valitaan ISO 200. Kun [3 Lisää herkkyyttä] -tilan asetukseksi on valittu [A Mukauta asetus 1] -valikossa [Päällä], vähimmäisherkkyydeksi asetetaan ISO 160. HDR-kuvaus Ottaa laajennetun dynamiikka-alueen HDR-kuvauksen käyttöön. Kun toiminto on käytössä, kamera ottaa kolme kuvaa (-3 EV:n verran alivalotetun, oikein valotetun ja +3 EV:n verran ylivalotetun kuvan) sekä yhdistää ne yhdeksi kuvaksi. HDR-kuvaustoimintoa ei voida käyttää seuraavissa tilanteissa: - kun tiedostomuodoksi on asetettu [RAW] tai [RAW+] (yhdessä [JPEG]-asetuksen kanssa) - kun kuvaustavaksi on valittu p (Aikavalotus) tai M (Salaman X-synk.- nopeus) Kun HDR-kuvaustoiminto on käytössä, seuraavat toiminnot eivät ole käytettävissä: - Salaman välähdys - Muu käyttötila kuin 9 (Yksittäiskuvaus), g (Vitkalaukaisin (12 s)), Z (Vitkalaukaisin (2 s)), h (Kaukosäädin) tai i (Kaukosäädin (3 s:n viive)) - Sarjakuvaus tai monivalotus - Laajennettu haarukointi, digitaalisuodin tai ristiinkehitys (kamera käyttää viimeksi valittua toimintoa). HDR-kuvauksessa useita kuvia yhdistetään yhdeksi kuvaksi, joten kuvan tallentaminen kestää kauan. 6 Kuvausasetukset

216 214 1 Valitse [A Tallennustila 2] -valikosta [HDR-kuvaus] ja paina nelitoimisäädintä (5). [HDR-kuvaus]-näkymä avautuu. 2 Paina nelitoimisäädintä (5) ja valitse nelitoimisäätimellä (23) [Pois], [Automaattinen], [Vakio], [Voimakas 1], [Voimakas 2] tai [Voimakas 3]. HDR-kuvaus HDR-kuvaus Autom. kohdistus HDR OFF HDR AUTO HDR HDR HDR HDR MENU Peruuta OK OK 3 Paina 4-painiketta. 6 Kuvausasetukset 4 Valitse nelitoimisäätimellä (23) [Autom. kohdistus] ja valitse sitten nelitoimisäätimellä (45) joko P tai O. P O [Shake Reduction] -toiminnon kiinteä asetus on l (pois käytöstä). Käytä kuvatessa jalustaa tärähtämisen estämiseksi (oletusasetus). Kuvanvakaajatoiminto toimii käytössä olevan Shake Reduction - asetuksen mukaisesti. HDR-kuvaus-toimintoa voidaan käyttää ilman jalustaa. [Ohjelmalinja] (s.101) on kiinteästi l (Hi-speed Priority) ja [AUTO ISO-parametrit] -asetus (s.96) on kiinteästi a (nopea). 5 Paina 3-painiketta kahdesti. Kameralla voidaan ottaa kuva.

217 HDR-kuvan tallentaminen voidaan keskeyttää painamalla 3-painiketta. Tällöin kuva tallennetaan tavallisena kuvana. Kun sekä [Shake Reduction]- että [Autom. kohdistus] -toiminnot ovat käytössä, huomioi seuraavat asiat: - Pidä kameraa tukevasti paikallaan kuvaamisen aikana, jotta sommittelu ei muutu kolmen kuvan ottamisen aikana. Jos sommittelussa on suuria eroja kuvien välillä, [Autom. kohdistus] -toimintoa ei ehkä voida käyttää. - HDR-kuvaustoiminnolla otetuissa kuvissa voi esiintyä kameran tärinästä tai pitkästä suljinajasta aiheutuvaa epäterävyyttä. Käytä aina mahdollisimman lyhyttä suljinaikaa ja mahdollisimman suurta ISO-herkkyysasetusta. - Kun valotustilaksi on valittu e (ohjelmallinen automaattivalotus), [Ohjelmalinja] -kohdan asetukseksi valitaan l (nopeuspainotteinen). - Kun ISO-herkkyysasetukseksi on määritetty [ISO AUTO], herkkyyttä voidaan lisätä tavallista helpommin. - [Autom. kohdistus] -toimintoa ei ehkä voida käyttää sellaisien objektiivien kanssa, joiden polttoväli on yli 100 mm. - Jos koko kohde on ruudutettu tai se sisältää epätasaisia pintoja, [Autom. kohdistus] -toimintoa ei ehkä voida käyttää. 215 Linssiväärist. korjaus 6 Vähentää objektiivien ominaisuuksista johtuvia vääristymiä ja purppurareunaisuutta. Vääristymä Vääristymä tarkoittaa kuvan keskiosan pullistumista (tynnyrivääristymä) tai litistymistä (tyynyvääristymä). Vääristymiä esiintyy helpommin, kun käytetään zoomobjektiivia tai halkaisijaltaan pienikokoista objektiivia. Tällöin kuvassa olevat suorat seinät tai horisontti eivät välttämättä näytä suorilta. Kuvausasetukset Tyynyvääristymä Tynnyrivääristymä

218 216 Purppurareunaisuus Purppurareunaisuus tarkoittaa kuvan mittasuhteiden muuttumista valon värin (aallonpituuden) perusteella. Tämä voi aiheuttaa terävyyden heikentymistä. Purppurareunaisuutta näkyy yleisimmin lyhyillä polttoväleillä otetuissa kuvissa. 6 Kuvausasetukset Kuviin voidaan tehdä korjauksia vain DA-, DA L- tai D FA-objektiiveja sekä joitakin FA-objektiiveja käytettäessä. [Linssiväärist. korjaus]-toimintoa ei voida valita, jos kameraan ei ole kiinnitetty yhteensopivaa objektiivia (s.326). Linssivääristymän korjaustoimintoa ei voida käyttää, jos kameran ja objektiivin välissä on esimerkiksi loittorengas. Kun linssivääristymän korjaus on käytössä, pikakatselutilan aktivointi voi kestää tavallista kauemmin ja jatkuvan kuvaustilan kuvausnopeus voi myös olla tavallista hitaampi. Linssivääristymän korjaustoiminnon vaikutusta ei voi välttämättä juuri huomata kuvausolosuhteista ja muista tekijöistä riippuen. 1 Valitse [A Tallennustila 1] -valikosta [Linssiväärist. korjaus] ja paina nelitoimisäädintä (5). [Linssiväärist. korjaus] -näkymä avautuu. 2 Valitse nelitoimisäätimellä (23) [Vääristymän korjaus] tai [Sivus. väripoikk. säätö].

219 217 3 Paina nelitoimisäädintä (5) ja valitse nelitoimisäätimellä (23) joko [OFF] tai [ON]. Linssiväärist. korjaus Vääristymän korjaus Sivus. väripoikk. säätö OFF ON MENU Peruuta OK OK 4 Paina 4-painiketta. 5 Paina 3-painiketta kahdesti. Kameralla voidaan ottaa kuva. Kun kameraan on kiinnitetty yhteensopiva objektiivi ja tiedostomuodoksi on asetettu [RAW] tai [RAW+], korjaustiedot tallennetaan RAW-tiedoston parametrina ja voit valita sen asetukseksi [Päällä] tai [Pois] RAW-kuvia kehitettäessä (s.263). 6 Sommittelun säätäminen Säätää kuvanvakaajayksikköä X- ja Y- tai kiertosuunnassa. Näin saadaan parempi asento kuvan sommittelua varten sekä helpotetaan kuvan suoruuden säilyttämistä. Käytä tätä toimintoa, jos haluat säätää sommittelua esimerkiksi jalustaa käytettäessä. Kuvausasetukset 1 Valitse [A Tallennustila 2] -valikosta [Sommittelun säätö] ja paina nelitoimisäädintä (5). [Sommittelun säätö] -näyttö ilmestyy näkyviin.

220 218 2 Valitse [Aloita säätäminen] ja paina 4-painiketta. Aloita sommittelun säätäminen edellisestä kohdasta nelitoimisäätimellä (23), valitse [Hae edellinen sijainti] ja valitse sitten nelitoimisäätimellä (45) asetus O. Elävä näkymä avautuu ja sommittelua voidaan säätää. 3 Säädä sommittelua halutulla tavalla. Korjausarvo (asetusvälien määrä) näkyy näytön oikeassa ylänurkassa. Sommittelun säätö Aloita säätäminen Hae edellinen sijainti Huom: objektiivista riippuen sommittelun säätäminen voi aiheuttaa vinjetoitumista MENU OK OK Säädä kuvan sommittelu Kuvausasetukset Säätömahdollisuudet Nelitoimisäädin (2345) Kameran takaosan e-valitsin (S) MENU Peruuta Siirtää kuva-alaa ylös, alas, vasemmalle tai oikealle. Kuvakennon säätövara on 24 asetusväliä (noin ±1,5 mm). OK OK Säätää sommittelutasoa kun säätövara on alle 16 asetusväliä (±1,0 mm) ylös, alas, oikealle tai vasemmalle. Säätöalue on enintään 8 asetusväliä (noin ±1 ). -painike Palauttaa alkuperäisen arvon. 4 Paina 4-painiketta. Kamera palaa normaaliin elävään näkymään ja kuva voidaan ottaa. Kuvanvakaaja ja horisontin korjaustoiminto eivät ole käytettävissä. Tallennettu säätöarvo nollautuu, kun elävästä näkymästä poistutaan. Jos käytät sommittelun säätöä usein, voit määrittää tämän toiminnon / Y-painikkeelle (s.274).

221 Kuvan viimeistelysävyn asetus 219 Ota kuvia asetuksilla, jotka vastaavat valokuvauksellista näkemystäsi. Mukautetun kuvan asettaminen Valitse haluamasi kuvatyyli seuraavista vaihtoehdoista ja nauti luovilla sävyillä viimeisteltyjen kuvien ottamisesta. Kuvan sävy Kirkas Luonnollinen Muotokuva Kuva Värikylläisyys, sävy ja kontrasti säädetään suhteellisen voimakkaiksi kirkkaan ja terävän kuvan luomiseksi (oletusasetus). Luo luonnollisen tyylin, joka on lähellä todellista väriä. Ihonväri toistuu terveenä ja kirkkaana. Maisema Eloisa Haalistunut Valkaisuohitus Lisää värikylläisyyttä, korostaa muotoja ja tuottaa värikkään kuvan. Muuttaa väriä hieman luodakseen antiikkisen tyylin. Vähentää värikylläisyyttä luoden pehmeän tyylin. Vähentää värikylläisyyttä ja lisää kontrastia luodakseen vaikutelman vanhasta valokuvasta. 6 Kuvausasetukset Kääntöfilmi Yksivärinen Luo kuvan, jossa on voimakas kontrasti, kuten käännetyllä filmillä otetulla kuvalla. Ottaa kuvat yksivärisellä suotimella. Kuvan viimeistelysävyn kiinteä asetus on [Kirkas], parametreja ei voi muuttaa seuraavissa tiloissa. - kun valotustilaksi on valittu B (Vihreä) - kun käytössä on ristiinkehitys 1 Paina nelitoimisäädintä (5) kameran ollessa kuvaustilassa. Mukautetun kuvan valintanäkymä avautuu. Taustalla näkyy edellinen virran kytkemisen jälkeen otettu kuva.

222 220 2 Valitse kuvan viimeistelysävy nelitoimisäätimellä (45). M Kirkas R Y B C G AE.L EX MENU Peruuta Tarkista OK OK F 3 Valitse nelitoimisäätimellä (23) parametri, jota haluat muuttaa. Muotokuva M R Y B C G AE.L EX MENU Peruuta Tarkista OK OK F 6 Kuvausasetukset Seuraavia parametreja voidaan muuttaa valitun viimeistelysävyn mukaan: Kuvan sävy Kirkas/ Luonnollinen/ Muotokuva/ Maisema/Eloisa Värikylläisyys: Sävy: Tunnelman säätö: Kontrasti: Parametri Terävyys: Värikylläisyys: Haalistunut/ Valkaisuohitus Sävytys: Pois/Vihreä/Keltainen/Oranssi/Punainen/ Magenta/Violetti/Sininen/Syaani Tunnelman säätö: Kontrasti: Terävyys: Kääntöfilmi Terävyys: -4 +4

223 Kuvan sävy Yksivärinen Suodintehoste: Ei mitään/vihreä/keltainen/oranssi/ Punainen/Magenta/Sininen/Syaani/Infrapunasuodin Sävytys: Pois/Vihreä/Keltainen/Oranssi/Punainen/ Magenta/Violetti/Sininen/Syaani Tunnelman säätö: Kontrasti: Terävyys: Parametri Muuta asetusta nelitoimisäätimellä (45). Taustakuva muuttuu asetuksien mukaiseksi. Voit tarkistaa kuvan värikylläisyyden ja sävyn visuaalisesti hämähäkinverkkokaavion avulla. Säätömahdollisuudet Kameran etuosan e-valitsin (R) Kameran takaosan e-valitsin (S) -painike Pääkytkin ( ) L-painike Ottaa kontrastiasetukset käyttöön ja poistaa ne käytöstä. Liikkuu asetuksien [Terävyys], [Hieno terävyys] ja [Lisäterävyys] välillä. Jos asetukseksi on valittu [Hieno terävyys] tai [Lisäterävyys], kuvan ääriviivat näkyvät tarkemmin. Palauttaa valitun arvon. Aktivoi digitaalisen esikatselun, jonka avulla voit esikatsella taustakuvaa valitun asetuksen kanssa. (Toiminto ei ole käytettävissä elävässä näkymässä.) Tallentaa taustakuvan. (Toiminto ei ole käytettävissä elävässä näkymässä.) 6 Kuvausasetukset 5 Paina 4-painiketta. Kameralla voidaan ottaa kuva.

224 222 Ristiinkehityksen asettaminen Ristiinkehitys tarkoittaa filmin tarkoituksellista prosessointia vääränlaisilla kemikaaleilla. Näin kuvaan saadaan tavallisesta poikkeavat värit ja kontrasti. Tässä kamerassa on digitaalinen ristiinkehitystehoste, joka lisätään suoraan kuvaan. Kun ristiinkehitys on käytössä, tiedostomuoto on aina [JPEG] ja sitä ei voi muuttaa. Ristiinkehitys ei ole käytettävissä, jos tiedostomuodoksi on valittu [RAW] tai [RAW+]. Kun ristiinkehitys on valittu, seuraavat toiminnot eivät ole käytettävissä. - Monivalotus - Laajennettu haarukointi tai HDR-kuvaus (kamera käyttää viimeksi valittua toimintoa). - Valkotasapaino- ja kuvanmukautustoimintojen asetuksien muuttaminen 6 Kuvausasetukset 1 Valitse [A Tallennustila 2] -valikosta [Ristiinkehitys] ja paina nelitoimisäädintä (5). Kun valotustilaksi on valittu C (Video), valitse [A Tallennustila 4] -valikosta [Video] (s.171). [Ristiinkehitys]-näkymä avautuu. 2 Paina nelitoimisäädintä (5) ja Ristiinkehitys OFF valitse nelitoimisäätimellä (23) Ristiinkehitys valikkokohta ja paina 4 -painiketta. Tallenna asetukset Valitse [Pois], [Satunn.], [Asetus 1 3] tai [Suosikki 1 3]. MENU Peruuta OK OK 3 Paina 3-painiketta kahdesti. Kameralla voidaan ottaa kuva.

225 Tallennetun kuvan ristiinkehitysasetuksen tallentaminen 223 Ristiinkehitystoiminnon tulos vaihtelee kuvakohtaisesti. Jos saat otettua haluamasi ristiinkehitystoiminnolla käsitellyn kuvan, voit tallentaa kyseisessä kuvassa käytetyt ristiinkehitysasetukset. Valokuville ja liikkuvalle kuvalle voidaan tallentaa yhteensä 3 ristiinkehitysasetusta. Tallenna liikkuvan kuvan ristiinkehitysasetus [A Tallennustila 4] -valikon [Video]-kohdassa siirtämällä valitsin kohtaan C (Video). 1 Valitse kohdassa 2 (s.222) [Tallenna asetukset] ja paina nelitoimisäädintä (5). Kamera etsii ristiinkehitettyjä kuvia, alkaen viimeksi otetusta kuvasta. (Haun aikana näytössä näkyy tiimalasikuvake.) Kun ristiinkehitetty kuva löytyy, asetuksien tallennusnäkymä avautuu. Jos ristiinkehitettyjä kuvia ei ole, näyttöön avautuu ilmoitus [Ei ristiinkehitettyä kuvaa]. 2 Valitse ristiinkehitetty kuva kääntämällä etuosan e-valitsinta (R) Tallentaa tämän kuvan ristiinkehitysasetukset Tallenna suosikiksi 1 Tallenna suosikiksi 2 Tallenna suosikiksi 3 MENU Peruuta OK OK 6 Kuvausasetukset 3 Valitse numero nelitoimisäätimellä (23) ja paina 4-painiketta. Valitun kuvan asetus tallennetaan kohtaan [Suosikki 1 3]. 4 Viimeistele tallennus painamalla 3-painiketta kahdesti.

226 224 Usein käytettyjen asetuksien tallentaminen Voit tallentaa nykyiset kameran asetukset A-tilassa ja palauttaa ne helposti. Seuraavat asetukset voidaan tallentaa: 6 Kuvausasetukset Valotustila (muu kuin B tai C) Kuvaustapa Salamatila/Salamavalotuksen korjaus Valkotasapaino Herkkyys/ ISO AUTO -asetus Valotuksen korjausarvo Ohjelmalinja Laaj. haaruk. JPEG tall. pikselit JPEG-laatu Tiedostomuoto RAW-tiedostomuoto AF-asetukset ISO-kohinanpoisto Pitkän suljinajan KP Dyn. alueen asetus HDR-kuvaus Mukautettu kuva Ristiinkehitys Digitaalisuodin Shake Reduction (Kuvanvakaaja)/Horisontin korjaus Linssiväärist. korjaus Väriavaruus E-valitsimen ohjelmointi / Painikkeiden mukautus [A Mukauta asetus 1 4] -valikon asetukset A-tilaa ei voida käyttää, kun tilanvalitsin on B (Vihreä) tai C (Video) -asennossa. Asetuksien tallentaminen Tallentaa asetukset A-tilassa. Voit tallentaa enintään viisi asetusta. 1 Määritä tarvittavat asetukset. 2 Valitse [A Tallennustila 5] -valikosta [Tallenna USER-tila] ja paina nelitoimisäädintä (5). [Tallenna USER-tila] -näyttö ilmestyy näkyviin.

227 225 3 Paina nelitoimisäädintä (5). Tallenna USER-tila Tallenna asetukset Nimeä USER-tila uud. Tark. tallen. asetukset Nollaa USER-tila MENU 4 Valitse nelitoimisäätimellä (23) [A1] [A5] ja paina sitten 5-painiketta. Tallenna asetukset USER1 USER2 USER3 USER4 USER5 USER1 USER2 USER3 USER4 USER5 MENU 5 Valitse nelitoimisäätimellä (2) [Tal.] ja paina sitten 4-painiketta. Asetukset tallennetaan ja näyttö, joka avautui kohdassa 3, näytetään uudelleen. USER1 MENU Tallenna asetukset Tallentaa nykyiset asetukset mukautettuun USER1-tilaan Tal. Peruuta OK OK 6 Kuvausasetukset Asetuksen nimen muokkaus Voit muuttaa sen A-tilan nimen, johon olet tallentanut asetuksia. 1 Valitse kohdassa 3 (Asetuksien tallentaminen) [Nimeä USERtila uud.] ja paina nelitoimisäädintä (5). [Nimeä USER-tila uud.] -näyttö ilmestyy näkyviin. 2 Valitse nelitoimisäätimellä (23) [A1] [A5] ja paina sitten nelitoimisäädintä (5). Tekstinsyöttönäkymä avautuu.

228 226 3 Syötä teksti. Voit käyttää enintään 18 alfanumeerista merkkiä tai symbolia. Tekstin valintakohdistin Tekstinsyöttökohdistin USER1 Nimeä USER-tila uud. Lopeta USER1 Poista yksi merkki MENU Peruuta OK Valitse Säätömahdollisuudet 6 Kuvausasetukset Nelitoimisäädin (2345) Kameran takaosan e-valitsin (S) -painike 4-painike i-painike Siirtää tekstinvalintakohdistinta. Siirtää tekstinsyöttökohdistinta. Vaihtaa isojen ja pienien kirjaimien välillä. Lisää tekstinvalintakohdistimella valitun merkin siihen kohtaan, jossa tekstinsyöttökohdistin on. Poistaa tekstinsyöttökohdistimen kohdalla olevan merkin. 4 Kun olet syöttänyt halutun tekstin, siirrä tekstinvalintakohdistin kohtaan [Lopeta] ja paina 4-painiketta. Nimi muutetaan. Muuta muiden A-tilojen nimet toistamalla kohtien Paina 3-painiketta. Kamera palaa [Tallenna USER-tila] -näyttöön. Tallennettujen USER-asetuksien tarkistaminen 1 Valitse kohdassa 3 (s.225) [Tark. tallen. asetukset] ja paina nelitoimisäädintä (5). [Tark. tallen. asetukset] -näyttö ilmestyy näkyviin.

229 227 2 Valitse nelitoimisäätimellä (23) [A1] [A5] ja paina sitten nelitoimisäädintä (5). Valittuun A-tilaan tallennetut nykyasetukset näytetään näytöllä. 3 Paina 4-painiketta. Kamera palaa [Tallenna USER-tila] -näyttöön. USER1 USER1 P 2.0x5 ISO ISO AUTO NR AUTO AWB G1 A1 11 NR ON WB -0.5 ON BA ± JPEG 16M AdobeRGB MENU ±0 ±0 ±0 ±0 ±0 ±0 ±0 OK OK Tallennettujen USER-asetuksien käyttäminen Voit hakea tallennetut asetukset helposti. 6 1 Aseta tilanvalitsin A-asentoon. A-tilan opastusnäyttö tulee näkyviin. 2 Valitse [A1] [A5] nelitoimisäätimellä (45) tai kameran takaosan e-valitsimella (S). Tarkista tallennetut asetukset nelitoimisäätimellä (23). Tallennetut asetukset haetaan. USER1 P USER1 RAW RAW P Tv AF Peruuta AF Av 10/10/ :30AM Kuvausasetukset

230 228 3 Muuta asetuksia tarvittaessa. Voit vaihtaa valotustilan [A Tallennustila 1] -valikon [Valotustila]-kohdassa P USER-tila Valotustila Sv srgb Tv PEF Tiedostomuoto Av JPEG tall. pikselit TAv JPEG-laatu M AF-asetukset B Linssiväärist. korjaus X MENU Peruuta OK OK 6 Kuvausasetukset A-tilan opastusnäyttö ilmestyy näkyviin 30 sekunnin ajaksi [R Asetus 1] -valikon [Opastusnäyttö]-asetuksesta huolimatta. Voit myös valita [A Tallennustila 1] -valikon [USER-tila]-kohdasta asetuksen [A1] [A5]. [USER-tila] ja [Valotustila] näkyvät [A Tallennustila 1] -valikossa vain silloin, kun tilanvalitsimen asetus on A. Kohdassa 3 muutettuja asetuksia ei tallenneta A-tilan asetuksina. Kun kameran virta katkaistaan, alkuperäiset tallennetut asetukset palautuvat. Oletusasetuksien palauttaminen ABCDEFGHIJKLMNOPQR USER-tila srgb USER1 Valotustila PEF USER2 Tiedostomuoto USER3 JPEG tall. pikselit USER4 JPEG-laatu USER5 AF-asetukset Linssiväärist. korjaus MENU Peruuta OK OK Palauttaa A1 A5-tiloihin tallennetut asetukset oletusasetuksiksi. 1 Valitse kohdassa 3 (s.225) [Nollaa USER-tila] ja paina nelitoimisäädintä (5). [Nollaa USER-tila] -näyttö ilmestyy näkyviin. 2 Valitse nelitoimisäätimellä (23) [A1] [A5] ja paina sitten nelitoimisäädintä (5).

231 229 3 Valitse nelitoimisäätimellä (2) [Palauta] ja paina sitten 4 -painiketta. A-tilan asetukset palautetaan oletusarvoihin. USER1 Nollaa USER-tila Palauttaa mukautetun USER1-tilan asetukset ja nimen oletusasetuksiksi Palauta Peruuta MENU OK OK 6 Kuvausasetukset

232 230 Muistiinpanoja 6 Kuvausasetukset

233 7 Katselutoiminnot Tässä kappaleessa kerrotaan, kuinka katselutilan eri toimintoja käytetään. Katselutoimintojen käyttäminen Katselun näyttötavan määrittäminen Kuvien suurentaminen Useiden kuvien näyttäminen Kuvien kääntäminen Useiden kuvien poistaminen Kameran liittäminen AV-laitteeseen

234 232 Katselutoimintojen käyttäminen Voit määrittää kuvien katseluun liittyviä asetuksia katselutilan valikossa tai [Q Katselu] -valikossa. Katso lisätietoja valikkojen käyttämisestä kohdasta Valikoiden käyttö (s.47). Katselutilan valikossa määritettävät asetukset Voit avata katselutilan valikon painamalla nelitoimisäädintä (3) kameran ollessa katselutilassa. Voit avata katselutilan valikon myös silloin, kun videotoisto on pysäytetty. MENU Poistu Kuvan kääntö Kääntää tallennettuja kuvia. Voidaan käyttää TV:n tai monitorin kanssa OK OK 7 Katselutoiminnot Vaihtoehto Toiminto Sivu s Kuvan kääntö *1 Kääntää kuvia. s.244 D Digitaalisuodin *1 muuttamisen, pehmennys- ja kavennustehosteiden lisäämisen tai Mahdollistaa kuvien värisävyn kirkkauden säätämisen. n Muuta kokoa *1 *2 määrää ja laatutasoa sekä tallentaa Muuttaa tallennetun kuvan pikseleiden kuvan uutena tiedostona. s.257 s.254 o Rajaus rajaamisen kuvasta ja sen tallentamisen s.255 *1 Mahdollistaa vain halutun osan uutena kuvana. Z Suojaa Suojaa kuvat tahattomalta poistamiselta. s.247 u Diaesitys Näyttää kuvat peräkkäin. s.243 K Tallenna manuaalinen WB *1 Voit kopioida otetun kuvan valkotasapainoasetuksen ja tallentaa sen manuaalisena valkotasapainoasetuksena. s.209

235 Vaihtoehto Toiminto Sivu h RAW-kehitys *3 Muuntaa RAW-kuvat JPEG- tai TIFF-muotoon. p Hakemisto *1 Yhdistää useita kuvia ja luo niistä uuden kuvan. [ Liikk.kuvan muokk. *4 Jakaa videoleikkeen ja poistaa tarpeettomat osiot. r DPOF *1 *2 SD-muistikortille tallennettaviin kuviin Määrittää, tulostetaanko päivämäärä. U Tallenna kohde *5 Tallentaa kuvaan tallennetut GPSsijaintitiedot Yksinkertainen navigointi -toiminnon kohteeksi. *1 Tätä toimintoa ei voida suorittaa, jos näytössä toistetaan liikkuvaa kuvaa. *2 Tätä toimintoa ei voida suorittaa, jos näytössä on RAW-kuva. *3 Tämä toiminto voidaan suorittaa vain, jos tallennetaan RAW-kuvia. *4 Tämä toiminto voidaan suorittaa vain, jos näytössä toistetaan liikkuvaa kuvaa. *5 Tämä toiminto voidaan suorittaa vain, kun tallennetaan kuvaa, jossa on GPS-tiedot. s.263 s.240 s.178 s.299 s Katseluvalikossa määritettävät asetukset [Q Katselu] -valikossa voit määrittää seuraavat asetukset. Avaa [Q Katselu 1] -valikko painamalla 3-painiketta katselutilassa. Valikko Vaihtoehto Toiminto Sivu Q1 Diaesitys Pikazoom Kirkas/tumma alue Autom. kuvan kääntö Poista kaikki kuvat Näyttää kuvat peräkkäin. Voit määrittää, monta kuvaa näytetään diaesityksessä. Asettaa suurennuksen esiasetuksen kuvien suurennustoimintoa varten. Määrittää, näytetäänkö kirkkaan ja tumman alueen varoituksia kuvien katselun aikana. Määrittää, kierretäänkö pystysuunnassa otetut kuvat niitä katseltaessa. Voit poistaa kaikki tallennetut kuvat yhdellä kertaa. s.242 s.234 s Katselutoiminnot

236 234 Katselun näyttötavan määrittäminen Voit määrittää kuvien suurennuksen esiasetuksen, kirkkaiden ja tummien alueiden varoituksen näyttöasetuksen sekä pystysuunnassa otettujen kuvien automaattisen kiertoasetuksen katselutilassa. 1 Valitse [Q Katselu 1] -valikosta [Pikazoom] ja paina nelitoimisäädintä (5). 2 Valitse suurennusasetus nelitoimisäätimellä (23) ja paina sitten 4-painiketta. Valitse [Pois] (oletusasetus), [ 2], [ 4], [ 8], [ 16] tai [ 32]. 1 Diaesitys Pikazoom Kirkas/tumma alue Autom. kuvan kääntö Poista kaikki kuvat MENU Peruuta Pois x2 x4 x8 x16 x32 OK OK 7 Katselutoiminnot 3 Valitse nelitoimisäätimellä (23) [Kirkas/tumma alue] ja valitse nelitoimisäätimellä (45) asetus O tai P. 4 Valitse nelitoimisäätimellä (23) [Autom. kuvan kääntö] ja valitse nelitoimisäätimellä (45) asetus O tai P. O P Katselutoiminnon aikana kuva kierretään automaattisesti tallennettujen kääntötietojen perusteella, jos [A Mukauta asetus 3] -valikon kohdan [23. Tallentaa kääntötietoja] asetus on [Päällä] tai kuvan kääntötiedot on tallennettu kohtaan [Kuvan kääntö] (s.244) (oletusasetus). Kuvaa ei kierretä automaattisesti katselun aikana. 5 Paina 3-painiketta. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. Kirkkaan/tumman alueen varoitus ei näy yksityiskohtaisten tietojen näytöllä ja RGB-histogramminäytöllä.

237 Kuvien suurentaminen 235 Kuvia voidaan suurentaa enintään 32-kertaisiksi katselutilassa. 1 Valitse kuva katselutilassa nelitoimisäätimellä (45). 2 Käännä kameran takaosan e-valitsinta (S) oikealle (kohti y-asentoa). Kuvaa suurennetaan jokaisella napsautuksella (1,2 32-kertaiseksi) x4 Säätömahdollisuudet Kameran takaosan e-valitsin (S) oikealle (y)/m-painike Kameran takaosan e-valitsin (S) vasemmalle (f)/ -painike Nelitoimisäädin (2345) Suurentaa kuvaa (enintään 32-kertaiseksi). Pienentää kuvaa (enintään 1,2-kertaiseksi). Muuttaa näytettävää aluetta. 7 4-painike Kameran etuosan e-valitsin (R) M-painike Palaa alkuperäiseen kokoon. Säilyttää suurennuksen ja suurennusalueen sekä näyttää edellisen/seuraavan kuvan. Kytkee tietonäytön päälle/pois. Katselutoiminnot Ensimmäisen napsahduksen oletusasetus (pienin mahdollinen suurennus) on 1,2-kertainen suurennus. Voit vaihtaa tämän asetuksen [Q Katselu 1] -valikon kohdassa [Pikazoom] (s.234). Pystykuvan alkuperäinen koko kuvan näkymä on kooltaan 0,675-kertainen vaakakuvaan verrattuna, minkä vuoksi kuva suurennetaan ensimmäisellä napsautuksella 1,0-kertaiseksi.

238 236 Useiden kuvien näyttäminen Monikuvanäkymän näyttö Voit näyttää näytössä samanaikaisesti 4, 9, 16, 36 tai 81 pikkukuvaa. Oletusasetus on yhdeksän kuvan näkymä. 1 Käännä katselutilassa kameran takaosan e-valitsinta (S) vasemmalle (kohti f-asentoa). Monikuvanäkymä avautuu. Näytöllä näytetään kerralla enintään yhdeksän pikkukuvaa. Valintakehys 7 INFO Katselutoiminnot Vierityspalkki

239 Säätömahdollisuudet 237 Nelitoimisäädin (2345) M-painike Siirtää valintakehystä. Avaa [Useita kuvia näytössä] -näkymän. Valitse nelitoimisäätimellä (45) samanaikaisesti näytettävien kuvien määrä. Useita kuvia näytössä Näyttötapa MENU Peruuta INFO OK OK (Näyttötapaa ei voida valita, kun kehitetään useita RAW-kuvia (s.265).) i-painike Valitsee useita kuvia ja poistaa ne. (s.245) 2 Paina 4-painiketta. Valittu kuva täyttää koko näytön. Kuvakkeita (esimerkiksi C ja?) ei näytetä pikkukuvissa, kun 81 kuvan näyttö on valittuna. Kuvien näyttäminen kansio kerrallaan Kuvat ryhmitellään ja näytetään tallennuskansion mukaisessa järjestyksessä. 7 Katselutoiminnot 1 Käännä monikuvanäkymässä kameran takaosan e-valitsinta (S) uudelleen vasemmalle (kohti f-asentoa). Kansionäkymä avautuu.

240 238 2 Valitse näytettävä kansio. Valittuun kansioon tallennettujen kuvien määrä näkyy näytön oikeassa yläkulmassa _0105 Säätömahdollisuudet Nelitoimisäädin (2345) i-painike Siirtää valintakehystä. Poistaa valitun kansion ja kaikki sen kuvat (s.246). 3 Paina 4-painiketta. Valitsemasi kansion monikuvanäkymä avautuu. 7 Katselutoiminnot Kuvien näyttäminen kuvauspäivämäärän perusteella (kalenterinäkymä) Kuvat ryhmitellään ja näytetään kuvauspäivämäärän mukaisessa järjestyksessä. 1 Paina monikuvanäkymässä M-painiketta. [Useita kuvia näytössä] -näkymä avautuu.

241 239 2 Paina M-painiketta uudelleen. Kalenterinäkymä avautuu. Näytössä näkyvät vain ne päivät, jolloin kuvia on otettu. Kyseisenä päivänä otettujen kuvien lukumäärä WED FRI MON THU SUN WED SAT Poista INFO 2/5 Kuvauspäivä Pikkukuva Säätömahdollisuudet Nelitoimisäädin (23) Nelitoimisäädin (45) Valitsee kuvauspäivämäärän. Valitsee valittuna kuvauspäivänä otetun kuvan. Kameran takaosan e-valitsin (S) oikealle (y) M-painike i-painike 3 Paina 4-painiketta. Valittu kuva täyttää koko näytön. Näyttää valitun kuvan. Voit palata kalenterinäkymään kääntämällä valitsinta vasemmalle (f). Kamera palaa monikuvanäkymään. Poistaa valitut kuvat. 7 Katselutoiminnot

242 240 Useiden kuvien yhdistäminen (Hakemisto) Voit yhdistää useita kuvia ja näyttää ne luettelokuvana. Voit myös tallentaa näytössä olevan luettelokuvan uutena kuvana. Voit valita luettelokuvaan haluamasi kuvat tai antaa kameran valita kuvat sattumanvaraisesti. Toiminto ei ole sovellettavissa videotallenteisiin. 1 Paina nelitoimisäädintä (3) katselutilassa. Katselutilan valikko avautuu. 2 Valitse nelitoimisäätimellä (2345) p (Hakemisto) ja paina sitten 4-painiketta. [Hakemisto]-näkymä avautuu. 7 Katselutoiminnot 3 Paina nelitoimisäädintä (5). 4 Valitse asettelu nelitoimisäätimellä (23) ja paina 4 -painiketta. Valitse jokin seuraavista asetteluista: o (Pikkukuva), p (Neliö), q (Satunnainen1), r (Satunnainen2), s (Satunnainen3) tai p (Kupla). Kuvat näytetään tiedostonumeroiden mukaisessa järjestyksessä (alkaen pienimmästä numerosta) o-asettelussa Hakemisto MENU Peruuta ja satunnaisessa järjestyksessä muissa asetteluissa. Sommitt. Kuvat Tausta Valinta Luo hakemistokuva OK OK 5 Valitse nelitoimisäätimellä (23) [Kuvat] ja paina nelitoimisäädintä (5). 6 Valitse nelitoimisäätimellä (23) kuvien lukumäärä ja paina 4-painiketta. Voit valita 12, 24 tai 36 kuvaa. Kun tallennettuja kuvia on vähemmän kuin valittu määrä, [Sommitt.]-kohdan asettelussa o (Pikkukuva) näytetään tyhjiä paikkoja ja osa kuvista saattaa näkyä kahteen kertaan toisissa asetteluissa.

243 241 7 Valitse nelitoimisäätimellä (23) [Tausta] ja paina nelitoimisäädintä (5). 8 Valitse nelitoimisäätimellä (23) taustaväri ja paina sitten 4-painiketta. Voit valita joko valkoisen tai mustan taustan. 9 Valitse nelitoimisäätimellä (23) [Valinta] ja paina nelitoimisäädintä (5). 10 Valitse kuvien valintatyyppi nelitoimisäätimellä (23) ja paina sitten 4-painiketta. u w x Automaattinen Manuaalinen Kansion nimi Valitsee automaattisesti kuvia kaikista tallennetuista kuvista. Voit valita luettelokuvassa näytettävät kuvat yksitellen. Jatka valitsemalla [Valitse kuva(t)] ja valitsemalla sitten halutut kuvat. Valitsee kuvat automaattisesti valitusta kansiosta. Jatka valitsemalla [Valitse kansio] ja valitse sitten kansio. 11 Valitse nelitoimisäätimellä (23) [Luo hakemistokuva] ja paina 4-painiketta. Kamera luo hakemistokuvan ja vahvistusnäkymä avautuu. 12 Valitse nelitoimisäätimellä (23) [Tallenna] tai [Järjestä uudelleen] ja paina sitten 4-painiketta. 7 Katselutoiminnot Tallenna Järjestä uudelleen Luettelokuva tallennetaan P- ja C-muotoisena tiedostona. Valitsee luettelokuvaan sisältyvät kuvat uudelleen ja esittää ne uutena luettelokuvana. Jos kuitenkin [Sommitt.]-asetukseksi on valittu o (Pikkukuva), tätä valintaa ei näytetä. Kun luettelokuva on tallennettu, kamera palaa katselutilaan ja luettelokuva avautuu. Uutta hakemistokuvaa luotaessa kuvan käsitteleminen saattaa kestää jonkin aikaa.

244 242 Kuvien toisto jatkuvana esityksenä Voit toistaa kaikki SD-muistikortille tallennetut kuvat peräkkäin diaesityksenä. Diaesitysnäkymän asetuksien määrittäminen Voit määrittää, miten kuvat näytetään diaesityksen aikana. 1 Valitse [Q Katselu 1] -valikosta [Diaesitys] ja paina nelitoimisäädintä (5). Diaesityksen asetusnäkymä avautuu. 7 2 Valitse nelitoimisäätimellä (23) muutettava kohde. Seuraavia asetuksia voidaan muuttaa: Diaesitys Käynnistyy Väli Näyttötehoste Toista katselu MENU Aloitus 3s OK OK Katselutoiminnot Väli Vaihtoehto Kuvaus Asetus Näyttötehoste Toista katselu Valitse kuvien näyttöväli. Määritä kuvien välinen näyttötehoste. Voit määrittää, aloitetaanko diaesitys uudelleen alusta, kun viimeinen kuva on näytetty. 3s (oletusasetus)/5s/10s/ 30s Pois (oletusasetus)/ Häivytys/Pyyhkäisy/Raidat P (oletusasetus)/o 3 Paina nelitoimisäädintä (5) ja muuta asetusta nelitoimisäätimellä (23). Paina sitten 4-painiketta.

245 Diaesityksen aloittaminen Valitse kohdassa 2 s.242 [Aloitus] ja paina sitten 4-painiketta. Voit myös valita katselutilan valikon kohdan u (Diaesitys) ja painaa sitten 4-painiketta. Aloitusnäkymä avautuu ja diaesitys alkaa. Aloitus OK Säätömahdollisuudet 4-painike Nelitoimisäädin (4) Nelitoimisäädin (5) Keskeyttää katselun. Jatka katselua painamalla painiketta uudelleen. Näyttää edellisen kuvan. Näyttää seuraavan kuvan. 2 Paina nelitoimisäädintä (3). Diaesitys päättyy ja kamera palaa yhden kuvan näyttöön. Kamera palaa yhden kuvan näyttöön diaesityksen päätyttyä, vaikket painaisikaan nelitoimisäädintä (3). Videoista näytetään vain ensimmäinen kuva. Seuraava kuva näytetään määritetyn ajan kuluttua. Voit toistaa videoleikkeen diaesityksen aikana painamalla 4-painiketta, kun videon aloituskuva on näkyvissä. Kun video on toistettu, diaesitystä jatketaan. 7 Katselutoiminnot

246 244 Kuvien kääntäminen Kun tällä kameralla otetaan pystykuvia, pystyasennon tunnistin kytkeytyy ja tieto kameran kiertämisestä lisätään kuvaan. Näin kuva voidaan näyttää oikein päin. Voit kääntää kuvaa ja tallentaa sen noudattamalla seuraavia ohjeita. Jos [A Mukauta asetus 4] -valikon [23. Tallentaa kääntötietoja] -asetukseksi on valittu [Pois], kuvien kääntötietoja ei tallenneta kuvauksen aikana. Jos [Q Katselu 1] -valikon kohdan [Autom. kuvan kääntö] (s.234) asetus on O (päällä), kääntötiedot sisältävä kuva käännetään automaattisesti katselutilassa. Kuvan kääntötietoja ei voida muuttaa seuraavissa tapauksissa: - jos kuva on suojattu - jos kuvan kääntötietoja ei ole tallennettu kuvatiedoston kanssa - jos [Q Katselu 1] -valikon kohdan [Autom. kuvan kääntö] (s.234) asetus on P (pois päältä). Videotiedostoja ei voida kääntää. 7 1 Valitse käännettävä kuva katselutilassa. Katselutoiminnot 2 Paina nelitoimisäädintä (3). Katselutilan valikko avautuu. 3 Valitse nelitoimisäätimellä (2345) s (Kuvan kääntö) ja paina sitten 4-painiketta. Valittua kuvaa käännetään 90 astetta kerrallaan. Neljä pikkukuvaa näkyy näytössä. 4 Valitse nelitoimisäätimellä (2345) haluttu kiertosuunta ja paina sitten 4-painiketta. Kuvan kääntötiedot tallennetaan. MENU Peruuta OK OK

247 Useiden kuvien poistaminen 245 Voit poistaa useita kuvia kerralla. Huomaa, että poistettuja kuvia ei voi palauttaa. 1Kuvien suojaaminen poistolta (suojaus) (s.247) Valittujen kuvien poistaminen Monikuvanäkymässä voit poistaa useita kuvatiedostoja samanaikaisesti. Suojattuja kuvia ei voida poistaa. Voit valita enintään 100 kuvaa kerrallaan. 1 Käännä katselutilassa kameran takaosan e-valitsinta (S) vasemmalle (kohti f-asentoa). Monikuvanäkymä avautuu. 2 Paina i-painiketta. Poistettavien kuvien valintanäkymä avautuu. Näyttötila vaihtuu väliaikaisesti 36 kuvan näyttöön, jos [Useita kuvia näytössä] (s.237) -asetuksen tilaksi on valittu 81 kuvan näyttö. 3 Valitse poistettavat kuvat. 7 Katselutoiminnot MENU Poista OK

248 246 Säätömahdollisuudet Nelitoimisäädin (2345) 4-painike Kameran takaosan e-valitsin (S) Siirtää valintakehystä. Lisää O-valintamerkin ja valitsee kuvan. Voit poistaa valinnan (P) painamalla painiketta uudelleen. Suojattuja kuvia (Z) ei voida valita. Näyttää valintakehyksellä valitun kuvan koko ruudun näkymässä. Kun kuva on näkyvissä kokonaisena, voit näyttää seuraavan tai edellisen kuvan painamalla nelitoimisäädintä (45). 4 Paina i-painiketta. Poistamisen vahvistusnäkymä avautuu. 5 Valitse nelitoimisäätimellä (2) [Valitse ja poista] ja paina sitten 4-painiketta. Valitut kuvat poistetaan. Kansion poistaminen 7 Voit poistaa valitun kansion ja kaikki sen sisältämät kuvat. Katselutoiminnot 1 Käännä katselutilassa kameran takaosan e-valitsinta (S) kaksi kertaa vasemmalle (kohti f-asentoa). Kansionäkymä avautuu. 2 Valitse nelitoimisäätimellä (2345) poistettava kansio ja paina sitten i-painiketta. Kansion poistamisen vahvistusnäkymä avautuu _0105

249 247 3 Valitse nelitoimisäätimellä (2) [Poista] ja paina sitten 4-painiketta. Valittu kansio ja kaikki sen sisältämät kuvat poistetaan. Vahvistusnäkymä avautuu, jos kansiossa on suojattuja kuvia. Valitse nelitoimisäätimellä (23) [Poista kaikki] tai [Jätä kaikki] ja paina sitten 4- painiketta. Jos valitset [Poista kaikki] -asetuksen, myös suojatut kuvat poistetaan. Kaikkien kuvien poistaminen Voit poistaa kaikki tallennetut kuvat yhdellä kertaa. 3 kuva(t) Suojattuja kuvia löytyi Poista kaikki Jätä kaikki OK OK 1 Valitse [Q Katselu 1] -valikosta [Poista kaikki kuvat] ja paina nelitoimisäädintä (5). Kaikkien kuvien poistamisen vahvistusnäkymä avautuu. 2 Valitse nelitoimisäätimellä (2) [Poista kaikki kuvat] ja paina sitten 4-painiketta. Kaikki kuvat poistetaan. Vahvistusnäkymä avautuu, jos kansiossa on suojattuja kuvia. Valitse nelitoimisäätimellä (23) [Poista kaikki] tai [Jätä kaikki] ja paina sitten 4-painiketta. Jos valitset [Poista kaikki] -asetuksen, myös suojatut kuvat poistetaan. 7 Katselutoiminnot Kuvien suojaaminen poistolta (suojaus) Voit suojata kuvat vahingossa tapahtuvalta poistamiselta. Myös suojatut kuvat poistetaan, jos kamerassa oleva SD-muistikortti alustetaan.

250 248 1 Paina nelitoimisäädintä (3) katselutilassa. Katselutilan valikko avautuu. 2 Valitse nelitoimisäätimellä (2345) Z (Suojaa) ja paina sitten 4-painiketta. Suojaustavan valintanäkymä avautuu. 3 Valitse nelitoimisäätimellä (23) [Yksittäiskuva] tai [Kaikki kuvat] ja paina sitten 4-painiketta. Jos valitsit [Kaikki kuvat] -asetuksen, siirry kohtaan 5. Yksittäiskuva Kaikki kuvat MENU OK OK 4 Valitse suojattava kuva nelitoimisäätimellä (45). 7 Katselutoiminnot 5 Valitse nelitoimisäätimellä (2) [Suojaa] ja paina sitten 4-painiketta. Voit poistaa kuvan suojauksen valitsemalla [Poista suojaus]. Kuva suojataan ja näytön oikeassa yläkulmassa näkyy Y-kuvake. Voit suojata muita kuvia toistamalla kohtien 4 ja 5 vaiheet. Jos valitsit [Kaikki kuvat] -asetuksen kohdassa 3, kamera palaa katselutilaan. MENU Poistu Suojaa Poista suojaus OK OK 6 Paina 3-painiketta. Kamera palaa katselutilaan.

251 Kameran liittäminen AV-laitteeseen 249 Voit kytkeä kameran televisioon tai muuhun laitteeseen, jossa on videotulo- tai HDMI-liitäntä, ja katsella otettuja kuvia. Jos aiot pitää kameran virtaa kytkettynä pitkään yhtäjaksoisesti, on suositeltavaa käyttää verkkolaitetta (lisävaruste) (s.58). Jos AV-laitteessa on useita videotuloliitäntöjä, lue laitteen käyttöohje ja valitse se tuloliitäntä, joka on tarkoitettu kameran kytkemiseen. Komposiitti- ja HDMI-kuvasignaalia ei voida toistaa samanaikaisesti. Äänenvoimakkuutta ei voida säätää kamerasta käsin, kun kamera on kytketty AV-laitteeseen. Säädä äänenvoimakkuus AV-laitteella. Jos haluat näyttää liikkuvan kuvan ulkoisessa näytössä tallennuksen aikana, kytke kamera AV-laitteeseen mini-hdmi-liittimellä. Kuvaa ei voida näyttää ulkoisessa näytössä videotuloliitännän kautta. Kameran kytkeminen videotuloliitäntään Kytke kamera sen mukana toimitetulla AV-kaapelilla (I-AVC7) AV-laitteen videotuloliitäntään. 7 1 Katkaise virta AV-laitteesta ja kamerasta. 2 Avaa liittimien suojus, käännä AV-kaapelissa oleva nuoli kohti kameran 2-merkintää ja kytke kaapeli PC/AV-liitäntään. Katselutoiminnot 3 Kytke AV-kaapelin toinen pää AV-laitteen videotuloliitäntään.

252 250 4 Kytke virta AV-laitteeseen ja kameraan. Kamera kytkeytyy videotilaan ja kameran tiedot näytetään siihen kytketyn AV-laitteen näytössä. Vaikka videon tallennuksessa on käytetty ulkoista stereomikrofonia, äänet toistetaan monosignaalina. Videokuvan lähtösignaalin esitysmuodon valitseminen Jos kotipaikka-asetus on määritetty aloitusasetuksissa (s.66), videon lähtösignaalin muoto määritetään kyseisen asetuksen perusteella. Maasta tai alueesta riippuen kuvia ei voida välttämättä näyttää lähtösignaalin oletusmuodossa. Muuta siinä tapauksessa videon lähtösignaalin muotoa. 1 Valitse [R Asetus 2] -valikosta [Videolähtö] ja paina nelitoimisäädintä (5). 7 Katselutoiminnot 2 Valitse nelitoimisäätimellä (23) [NTSC] tai [PAL] ja paina 4-painiketta Kirkkaustaso Näytön värisäätö Videolähtö HDMI-lähtö USB-liitäntä Kansion nimi Luo uusi kansio MENU Peruuta ±0 NTSC PAL MSC Päiv. OK OK 3 Paina 3-painiketta. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. Videon lähtösignaalin muoto vaihtelee alueittain. Jos maailmanajan [Ajan asettaminen] -asetus (s.278) on X (Kohde), videon lähtösignaalin asetus vaihdetaan kyseisessä kaupungissa käytössä olevan toistomuodon mukaiseksi. Katso Maailmanajan kaupunkien luettelo (s.281) nähdäksesi kaupungit, jotka voidaan valita kotipaikaksi tai kohteeksi.

253 Kameran kytkeminen HDMI-liitäntään 251 Kytke kamera HDMI-liitännällä varustettuun laitteeseen tavallisella HDMI-kaapelilla. 1 Katkaise virta AV-laitteesta ja kamerasta. 2 Avaa liittimen suojus ja liitä HDMI-kaapeli mini-hdmiliittimeen. 3 Kytke HDMI-kaapelin toinen pää AV-laitteen HDMI-liitäntään. 7 4 Kytke virta AV-laitteeseen ja kameraan. Kamera kytkeytyy HDMI-tilaan ja kameran tiedot näytetään siihen kytketyn AV-laitteen näytössä. Katselutoiminnot Kamerassa on C-tyypin mini-hdmi-liitäntä. Käytä AV-laitteesi kanssa yhteensopivaa HDMI-kaapelia. Kameran näytössä ei näy kuvaa HDMI-toiston aikana. Jos videon tallennuksessa on käytetty ulkoista stereomikrofonia, äänet toistetaan stereona.

254 252 HDMI-lähtösignaalin muodon valitseminen Suurin mahdollinen AV-laitteen ja kameran kanssa yhteensopiva tarkkuus valitaan automaattisesti (oletusasetus). Jos se ei kuitenkaan toista kuvia asianmukaisesti, muuta HDMI-lähtösignaalin muodon asetusta. 1 Valitse [R Asetus 2] -valikosta [HDMI-lähtö] ja paina nelitoimisäädintä (5). 2 Valitse HDMI-lähtösignaalin muoto nelitoimisäätimellä (23) Kirkkaustaso Näytön värisäätö Videolähtö HDMI-lähtö USB-liitäntä Kansion nimi Luo uusi kansio MENU Peruuta ±0 PAL Autom MSC 1080i 720p IMGP 576p OK OK 7 Katselutoiminnot Suurin mahdollinen AV-laitteen ja kameran kanssa Autom yhteensopiva tarkkuus valitaan automaattisesti (oletusasetus) 1080i i 720p p 576p * p *1 Valitusta videon lähtösignaalin muodosta riippuen; [480p] ( p) NTSC ja [576p] PAL. 3 Paina 4-painiketta. 4 Paina 3-painiketta. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. Jos HDMI-lähtösignaalin muodoksi on asetettu [1080i] tai [720p], AV-laitteessa näytettävä näkymä saattaa olla erilainen kuin kamerassa. Kirkkaiden ja tummien alueiden varoitusta ei näytetä elävässä näkymässä. Kun valotustilaksi on asetettu C (Video), lähtösignaalin muoto on aina [480p] HDMI-lähtösignaalin muodon asetuksesta riippumatta.

255 8 Kuvien käsitteleminen Tässä luvussa neuvotaan, kuinka voit käsitellä ottamiasi kuvia ja muokata RAW-kuvia. Kuvakoon muuttaminen Kuvien käsitteleminen digitaalisuotimilla RAW-kuvien kehittäminen

256 254 Kuvakoon muuttaminen Muuttaa tallennettujen pikseleiden määrää ja laatutasoa sekä tallentaa kuvan uutena tiedostona. Tallennettavien pikselien määrän ja laatutason muuttaminen (Muuta kokoa) Muuttaa tallennettujen pikseleiden määrää ja laatutasoa sekä tallentaa kuvan uutena tiedostona. Vain tällä kameralla otettuja JPEG-muotoisten kuvien kokoa voidaan muuttaa. Kuvia, joiden kokoasetukseksi on jo muutettu tällä kameralla S tai Z, ei voida muuttaa uudelleen. 1 Valitse katselutilassa kuva, jonka kokoa halutaan muuttaa. 2 Paina nelitoimisäädintä (3). Katselutilan valikko avautuu. 8 Kuvien käsitteleminen 3 Valitse nelitoimisäätimellä (2345) n (Muuta kokoa) ja paina sitten 4-painiketta. Näyttöön avautuu näkymä, josta voit valita tallennetut pikselit ja laatutason. 4 Valitse haluttu kuvakoko nelitoimisäätimellä (45). Voit valita jonkin alkuperäiskokoa pienemmän kokoasetuksen, alkaen yhtä kokoa pienemmästä asetuksesta. Valittavissa olevat koot riippuvat alkuperäisen kuvan koosta ja kuvasuhteesta. MENU 16M 10M OK

257 255 5 Paina nelitoimisäädintä (3) ja valitse laatutaso nelitoimisäätimellä (45). Valitse Z, C, D tai E. 6 Paina 4-painiketta. Tallennuksen vahvistusnäkymä avautuu. 7 Valitse [Tallenna nimellä] nelitoimisäätimellä (23) ja paina 4-painiketta. Kuva, jonka kokoa on muutettu, tallennetaan uutena kuvana. Kuvan osan rajaaminen (rajaus) Leikkaa vain halutun osan valitusta kuvasta pois ja tallentaa kuvan uutena kuvatiedostona. Myös kuvasuhdetta voidaan muuttaa. Voit rajata vain tällä kameralla tallennettuja JPEG- ja RAW-muotoisia kuvia. Kuvia, joiden kokoasetukseksi on jo muutettu S tai Z, ei voida rajata. 1 Valitse katselutilassa rajattava kuva. 2 Paina nelitoimisäädintä (3). Katselutilan valikko avautuu. 3 Valitse nelitoimisäätimellä (2345) o (Rajaus) ja paina sitten 4-painiketta. Näkyviin tulee rajauskehys, jolla määritetään rajattavan alueen koko ja sijainti. 8 Kuvien käsitteleminen

258 256 4 Määritä rajattavan alueen koko ja sijainti rajauskehyksellä. Säätömahdollisuudet Kameran takaosan Muuttaa rajauskehyksen kokoa. e-valitsin (S) Nelitoimisäädin (2345) Siirtää rajauskehystä. M-painike Vaihtaa kuvasuhteen. Valitse [3:2], [4:3], [16:9] tai [1:1]. Kuvaa voidaan myös kääntää Pienin muutos on 1. MENU INFO 3:2 OK Kuvasuhde Kuvan kääntö 3:2 ±0 MENU 8 Kuvien käsitteleminen -painike 5 Paina 4-painiketta. Tallennuksen vahvistusnäkymä avautuu. 6 Valitse [Tallenna nimellä] nelitoimisäätimellä (23) ja paina 4-painiketta. Rajattu kuva tallennetaan uutena kuvana. Kääntää rajauskehystä 90 kerrallaan. -ilmaisin näkyy vain, jos rajauskehystä voidaan kääntää.

259 Kuvien käsitteleminen digitaalisuotimilla 257 Voit muokata tallennettuja kuvia digitaalisuotimilla. Käytettävissä ovat seuraavat suotimet: Suotimen nimi Tehoste Parametri Leikkikamera Luo kuvan, joka näyttää leikkikameralla otetulta. Varjostustaso: Pieni/Keski/Suuri Epäterävyys: Pieni/Keski/Suuri Sävyn taitto: Punainen/Vihreä/ Sininen/Keltainen Sävytys (B A): 7 tasoa Luo vanhan valokuvan Retro näköisen kuvan. Kehykset: Ei mitään/ohut/keski/ Paksu Suuri kontrasti Lisää kuvan kontrastia Piirrossuodin Vesiväri Pastelli Posterisaatio Miniatyyri Luo kuvan, joka näyttää kynällä piirretyltä. Luo kuvan, joka näyttää maalatulta. Luo kuvan, joka näyttää värikynillä piirretyltä. Luo käsin piirretyn kaltaisen kuvan vähentämällä kuvan värisävyjä. Pehmentää osan kuvasta siten, että saadaan luotua vaikutelma miniatyyrikuvasta. Kontrasti: Pieni/Keski/Suuri Raaputustehoste: OFF/ON Voimakkuus: Pieni/Keski/Suuri Värikylläisyys: OFF/Pieni/Keski/ Suuri Pieni/Keski/Suuri Tarkennustaso: Tarkennusleveys: kapea/keski/ leveä Tarkennustason kulma: vaaka/ pysty/alaviisto/yläviisto Epäterävyys: Pieni/Keski/Suuri 8 Kuvien käsitteleminen

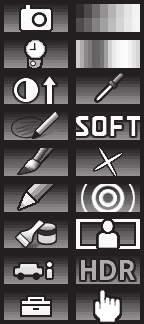

260 258 8 Kuvien käsitteleminen Suotimen nimi Tehoste Parametri Perusparamet. säätö Yksivärinen Väri Erota väri Pehmeä Tähtisuodin Kalansilmä Kapea Mahdollistaa parametrien säätämisen halutun kuvan luomiseksi. Luo mustavalkokuvan tyyppisen yksivärisen kuvan. Lisää kuvaan värisuotimen. Erottaa yhden tai kaksi yksittäistä väriä kuvasta ja tekee muista kuvan osista mustavalkoisia. Luo kuvan, jossa pehmeäpiirtoa on käytetty koko kuva-alalla. Tällä suotimella voidaan ottaa kuvia yöllä tai vedestä heijastuvista valoista ja lisätä niihin valonsäteitä. Suodin luo kuvan kirkkaisiin kohtiin ylimääräistä kimallusta. Luo kuvan, joka näyttää kalansilmäobjektiivilla otetulta. Muuttaa kuvan vaaka- ja pystysuunnan suhdetta. Kirkkaus: Värikylläisyys: Sävy: Kontrasti: Terävyys: Suodintehoste: OFF/Punainen/ Vihreä/Sininen/Infrapunasuodin Sävytys (B A): 7 tasoa Väri: Punainen/Magenta/ Sininen/Syaani/Vihreä/Keltainen Värin voimakkuus: Vaalea/ Normaali/Tumma Erotettu väri 1: Punainen/ Magenta/Sininen/Syaani/Vihreä/ Keltainen Erotettava värialue 1: Erotettu väri 2: OFF/Punainen/ Magenta/Sininen/Syaani/Vihreä/ Keltainen Erotettava värialue 2: Pehmeäpiirtokuva: Pieni/Keski/ Suuri Varjon pehmennys: OFF/ON Muoto: risti/tähti/lumihiutale/ sydän/nuotti Valolähteiden määrä: pieni/ keski/suuri Koko: pieni/keski/suuri Kulma: 0 /30 /45 /60 Pieni/Keski/Suuri -8 +8

261 Suotimen nimi Tehoste Parametri HDR Mukautettu suodin Luo kuvan, joka näyttää suuren dynamiikkaalueen HDR-kuvalta. Voit muokata suodinta haluamallasi tavalla ja tallentaa sen. Pieni/Keski/Suuri Suuri kontrasti: OFF/+1 +5 Pehmeäpiirtokuva: OFF/+1 +3 Sävyn taitto: OFF/Punainen/ Vihreä/Sininen/Keltainen Varjostustyyppi: 6 tyyppiä Varjostustaso: Vääristymän tyyppi: 3 tyyppiä Vääristystaso: OFF/Pieni/Keski/ Suuri Käänteisväri: OFF/ON 259 Vain tällä kameralla otettuja JPEG-muotoisia kuvia voidaan muokata digitaalisuotimella. Digitaalisuotimen käyttäminen 1 Valitse katselutilassa kuva, johon digitaalisuodinta käytetään. 8 2 Paina nelitoimisäädintä (3). Katselutilan valikko avautuu. 3 Valitse nelitoimisäätimellä (2345) D (Digitaalisuodin) ja paina sitten 4-painiketta. Suotimen valintanäkymä avautuu. Kuvien käsitteleminen

262 260 4 Valitse suodin nelitoimisäätimellä (2345) ja paina sitten 4-painiketta. Kun olet valinnut suotimen, voit tarkastella sen vaikutusta kuvaan näkymässä. Voit valita toisen kuvan e-valitsimella (R). Leikkikamera MENU Poistu OK OK 5 Valitse parametri nelitoimisäätimellä (23) ja valitse sitten haluttu arvo nelitoimisäätimellä (45). Punainen MENU OK 6 Paina 4-painiketta. Tallennuksen vahvistusnäkymä avautuu. 8 Kuvien käsitteleminen 7 Valitse nelitoimisäätimellä (23) vaihtoehto [Käytä suotimia yhdessä] tai [Tallenna nimellä]. Mikäli haluat käyttää muita suotimia samassa kuvassa, valitse [Käytä suotimia yhdessä]. 8 Paina 4-painiketta. Jos [Käytä suotimia yhdessä] -vaihtoehto valitaan, kohdassa 4 esitetty näkymä tulee uudelleen näkyviin. Jos valitset [Tallenna nimellä], suotimilla käsitelty kuva tallennetaan uutena kuvana. MENU Jatketaanko suodinten valintaa? Käytä suotimia yhdessä Tallenna nimellä Peruuta OK OK Samassa kuvassa voidaan käyttää enintään 20 suodinta samanaikaisesti. Tämä sisältää kuvauksen aikana käytettävän digitaalisuotimen (s.160).

263 Suodintehosteiden luominen 261 Palauttaa suodatintehosteita sisältävän kuvan asetukset ja käyttää samoja asetuksia muihin kuviin. 1 Valitse katselutilassa suotimin käsitelty kuva. 2 Valitse katselutilan valikosta D (Digitaalisuodin) ja paina 4-painiketta. 3 Valitse nelitoimisäätimellä (23) [Suodintehosteiden luominen] ja paina 4-painiketta. Valitun kuvan suotimien käyttöhistoria tulee näkyviin. Digitaalisuotimen käyttäminen Suodintehosteiden luominen Alkuperäisen kuvan haku MENU OK OK 4 Tarkista parametrien yksityiskohdat painamalla M-painiketta. Voit tarkistaa suotimien parametrit. Palaa edelliseen näkymään painamalla M-painiketta uudelleen. 5 Paina 4-painiketta. Kuvan valintanäyttö tulee näkyviin Käytetään uudelleen ed. kuvan digitaalisuodintehost. jälkeen MENU INFO Details OK OK 8 Kuvien käsitteleminen

264 262 6 Valitse nelitoimisäätimellä (45) kuva, johon halutaan käyttää samoja suodintehosteita, ja paina sitten 4-painiketta. Voit valita vain kuvan, johon ei ole käytetty suotimia. Tallennuksen vahvistusnäkymä avautuu. MENU Suorittaa digitaalisuodin- käsittelyn tälle kuvalle OK OK 7 Valitse [Tallenna nimellä] nelitoimisäätimellä (23) ja paina 4-painiketta. Suotimin käsitelty kuva tallennetaan uutena kuvana. Jos valitsit kohdassa 3 asetuksen [Alkuperäisen kuvan haku], kuva voidaan palauttaa digitaalisten suotimien käyttöä edeltävään alkuperäiseen tilaansa. Jos alkuperäistä kuvaa ei enää ole SD-muistikortilla, näyttöön ilmestyy viesti [Kuvasta ei löydy alkuperäistä versiota, johon ei ole käytetty digitaalisuodinta]. 8 Kuvien käsitteleminen

265 RAW-kuvien kehittäminen 263 Voit muuntaa tallennetut RAW-kuvat JPEG- tai TIFF-kuviksi. Voit muokata vain tällä kameralla tallennettuja RAW-kuvia. Muilla kameroilla tallennettuja RAW- ja JPEG-kuvia ei voida muokata tässä kamerassa. Yhden RAW-kuvan kehittäminen 1 Paina nelitoimisäädintä (3) katselutilassa. Katselutilan valikko avautuu. 2 Valitse nelitoimisäätimellä (2345) h (RAW-kehitys) ja paina sitten 4-painiketta. Kehitystavan valintanäkymä avautuu. 3 Valitse nelitoimisäätimellä (23) [Yksittäiskuvan kehitys] ja paina 4-painiketta. Kuvaan tallennetut parametrit tulevat näkyviin. Siirry kohtaan 6, jos parametreja ei tarvitse muuttaa. Jos käsiteltäviä kuvia ei ole, näyttöön avautuu ilmoitus [Kuvia ei voida käsitellä]. 4 Valitse nelitoimisäätimellä (23) parametri, jota haluat muuttaa. Voit valita toisen kuvan e-valitsimella (R). MENU RAW Yksittäiskuvan kehitys Kehitetään useita kuvia JPEG Tiedostomuoto OK OK 16M ISO NR 8 Kuvien käsitteleminen MENU srgb OK

266 264 Seuraavia parametreja voidaan muuttaa: Parametri Value Sivu Tiedostomuoto JPEG/TIFF - Tallenn. piks. *1 p ( )/J ( )/ P ( )/i ( ) Laatutaso *1 Z (huippu) / C (paras) / D (parempi) / E (hyvä) s.200 s.201 Mukautettu kuva Valkotasapaino *2 Kirkas/Luonnollinen/Muotokuva/ Maisema/Eloisa/Haalistunut/ Valkaisuohitus/Kääntöfilmi/Yksivärinen F (Automaattinen)/G (Päivänvalo)/ H (Varjo)/^ (Pilvinen)/ JD (Päivänvalovärinen loisteputki)/ JN (Päivänvalovalkoinen loisteputki)/ JW (Valkoisen valon loisteputki)/ JL (Lämpimän valon loisteputki)/ I (Hehkulamppu)/L (Salama)/ f/k (Manuaalinen)/K (Väri Lämpötila) s.219 s.205 Herkkyys -2,0 +2,0 - ISO-kohinanpoisto Automaattinen/Pois/Pieni/Keski/Suuri s.97 8 Kuvien käsitteleminen Varjon korjaus Pois/Pieni/Keski/Suuri s.212 Vääristymän korjaus *3 Pois/Päällä s.215 Sivus. väripoikk. säätö *3 Pois/Päällä s.216 Väriavaruus srgb/adobergb s.211 *1 Tätä asetusta ei voida muuttaa, jos [Tiedostomuoto]-asetus on [TIFF] (asetus on silloin aina p.) *2 Tätä asetusta ei voida muuttaa monivalotustoiminnolla otetuissa RAW-kuvissa. *3 Tämä asetus voidaan valita vain, jos kameraan on kytketty yhteensopiva objektiivi (s.326). 5 Muuta arvoa nelitoimisäätimellä (45). Jos haluat valita Tiedostomuoto-, Tallennettavat pikselit- tai Laatutasoasetuksen, paina nelitoimisäädintä (5) ja valitse asetus nelitoimisäätimellä (23). Kun valitset Mukautettu kuva- tai Valkotasapaino-asetuksen, voit näyttää asetusnäytön nelitoimisäätimellä (5).

267 265 6 Paina 4-painiketta. Tallennuksen vahvistusnäkymä avautuu. 7 Valitse [Tallenna nimellä] nelitoimisäätimellä (23) ja paina 4-painiketta. RAW-kuva kehitetään ja tallennetaan uutena kuvana. 8 Valitse nelitoimisäätimellä (23) vaihtoehto [Jatka] tai [Poistu] Jos haluat muokata muita kuvia, valitse [Jatka]. 9 Paina 4-painiketta. Jos valitset kohdassa 8 vaihtoehdon [Jatka], kohdan 4 parametrien valintanäkymä ilmestyy uudelleen näkyviin. Useiden RAW-kuvien kehittäminen Voit käyttää useiden RAW-kuvien kehittämiseen samoja asetuksia. 1 Valitse kohdassa 3 (s.263) [Kehitetään useita kuvia] ja paina sitten 4-painiketta. Monikuvanäkymä avautuu. Lisätietoja monikuvanäkymän toiminnoista: s Valitse kehitettävät RAW-kuvat nelitoimisäätimellä (2345) ja paina sen jälkeen 4-painiketta. 3 Paina L-painiketta. Kehityksen vahvistusnäkymä avautuu. 8 Kuvien käsitteleminen

268 266 4 Valitse nelitoimisäätimellä (23) [Kehitä kuvat siten, kun ne on otettu] tai [Kehitä kuvat muokatuin asetuksin]. Valitse [Kehitä kuvat muokatuin asetuksin] vaihtaaksesi parametreja. MENU Kehitä kuvat siten, kun ne on otettu Kehitä kuvat muokatuin asetuksin OK OK 5 Määritä nelitoimisäätimellä (2345) [Tiedostomuoto]-, [Tallenn. piks.]- ja [Laatutaso]- asetukset. Jos asetukseksi valitaan [TIFF], [Tallenn. piks.]- ja [Laatutaso]-asetukset eivät ole käytettävissä. Jos valitsit [Kehitä kuvat muokatuin asetuksin] -asetuksen, katso ohjeet muiden parametrien muuttamiseen kohdasta s.264. Kaikki kuvat kehitetään samoilla asetuksilla. 6 Paina 4-painiketta. Tallennuksen vahvistusnäkymä avautuu. RAW JPEG Tiedostomuoto MENU JPEG 16M OK 8 Kuvien käsitteleminen 7 Valitse [Tallenna nimellä] nelitoimisäätimellä (23) ja paina 4-painiketta. Valitut RAW-kuvat kehitetään ja tallennetaan uusina kuvina.

269 9 Lisäasetuksien muuttaminen Tässä luvussa käsitellään lisäasetuksien muuttamista. Asetusvalikon käyttäminen SD-muistikortin alustaminen Painikkeiden ja valitsimien mukauttaminen Merkkiäänien, päivämäärän ja kellonajan sekä näyttökielen asettaminen Näytön ja valikkonäkymän säätäminen Kansion/tiedoston numeron asettaminen Virta-asetuksien valitseminen Valokuvaajan tietojen asettaminen DPOF-asetusten määrittäminen CMOS-kennon viallisien pikseleiden korjaaminen (pikselikartoitus) Kameraan tallennettavien asetuksien valitseminen (muisti)

270 268 Asetusvalikon käyttäminen Kameran yleisiä asetuksia voidaan määrittää [R Asetus]-valikossa. Katso lisätietoja valikkojen käyttämisestä kohdasta Valikoiden käyttö (s.47). Asetusvalikossa määritettävät asetukset Seuraavat asetukset voidaan määrittää [R Asetus 1 4] -valikoissa: Paina kuvaus- tai katselutilassa 3-painiketta ja avaa [R Asetus 1 4] -valikot nelitoimisäätimellä (45). 9 Lisäasetuksien muuttaminen Valikko Vaihtoehto Toiminto Sivu R1 Language/u Päiväyk. asetus Maailmanaika Tekstin koko Piip Opastusnäyttö Tilanäyttö Vaihtaa valikoiden ja ilmoituksien kielen. Asettaa päivämäärän esitysmuodon ja ajan. Asettaa määritetyn kaupungin mukaisen päivämäärän esitysmuodon ja kellonajan siten, että matkustettaessa ulkomaille ne voidaan näyttää näytössä nykyisen sijainnin lisäksi. Asettaa valitun kohteen valikkonäkymien tekstikoon. Kytkee äänimerkin päälle tai pois päältä. Määrittää, näytetäänkö ilmaisimet näytössä. Asettaa tilanäytön ja ohjauspaneelin värin. s.282 s.278 s.278 s.283 s.277 s.283 s.284

271 Valikko Vaihtoehto Toiminto Sivu R2 R3 R4 Kirkkaustaso Säätää näytön kirkkautta. s.286 Näytön värisäätö Säätää näytön väriä. s.287 Videolähtö HDMI-lähtö USB-liitäntä Määrittää lähtösignaalin muodon, kun kamera kytketään AV-laitteeseen videotuloliitännän kautta. Määrittää HDMI-lähtösignaalin muodon, kun kamera kytketään AV-laitteeseen HDMI-liitännän kautta. Kytkee USB-liitäntätilan, kun kamera kytketään tietokoneeseen. s.250 s.252 s.307 Kansion nimi Asettaa kuvien tallennuskansion nimeämistavan. s.290 Luo uusi kansio Luo SD-muistikortille uuden kansion. s.290 Tiedostonimi Tekijänoikeustiedot Autom. virrankatk. Määrittää kuvatiedostojen nimeämiskäytännön. Määrittää Exif-tietoihin tallennettavat valokuvaaja- ja tekijänoikeustiedot. Määrittää ajan, jonka kuluttua kameran virta katkeaa automaattisesti. s.291 s.297 s.294 Valitse akku Määrittää akun, jota käytetään, kun akkukahva (lisävaruste) kiinnitetään s.294 kameraan. Palauta Palauttaa kaikki alkuasetukset. s.324 Pikselikartoitus Pölyhälytys Pölynpoisto Hakee ja korjaa CMOS-kennon vialliset pikselit. Havaitsee CMOS-kennolle kertyvän pölyn. Puhdistaa CMOS-kennon ultraäänitärinällä. s.301 s.330 s.330 Anturin puhdistus Lukitsee peilin yläasentoon, jotta CMOS-kenno voidaan puhdistaa s.332 puhaltimella. Alustaminen Alustaa SD-muistikortin. s Lisäasetuksien muuttaminen

272 270 SD-muistikortin alustaminen Alusta tällä kameralla käyttämättömät SD-muistikortit tai muistikortit, joita on käytetty muissa kameroissa tai digitaalilaitteissa. Alustaminen poistaa kaikki tallennetut tiedot SD-muistikortilta. Älä poista SD-muistikorttia alustamisen aikana. Kortti voi vaurioitua käyttökelvottomaksi. Ota huomioon, että alustaminen poistaa kaikki tiedot, suojatut ja suojaamattomat. 1 Valitse [R Asetus 4] -valikosta [Alustaminen] ja paina nelitoimisäädintä (5). [Alustaminen]-näkymä avautuu. 2 Valitse nelitoimisäätimellä (2) [Alustaminen]. Alustaminen Kaikki tiedot poistetaan Alustaminen Peruuta OK OK 9 Lisäasetuksien muuttaminen 3 Paina 4-painiketta. Alustaminen aloitetaan. Kun alustaminen on suoritettu, ennen valikon avaamista näkyvissä ollut näkymä avautuu. Kun SD-muistikortti alustetaan, kortin nimeksi annetaan K-5 II. Kun tämä kamera kytketään tietokoneeseen, tietokone tunnistaa SD-muistikortin K-5 II -nimisenä siirrettävänä levyasemana (s.308).

273 Painikkeiden ja valitsimien mukauttaminen 271 Voit määrittää toiminnot, joita käytetään kiertämällä e-valitsimia, painamalla /Y-painiketta, =-painiketta, esikatseluvalitsinta tai painamalla laukaisin puoliväliin. Painikkeille ja säätimille määritetyt toiminnot voidaan tarkistaa opastusnäytössä (s.29). E-valitsimien toimintojen määritys Voit määrittää kunkin valotustilan kohdalla erikseen kameran etuja takaosan e-valitsimella tai -painikkeella valittavat toiminnot. 1 Valitse [A Tallennustila 5] -valikosta [E-valitsimen ohjelm.] ja paina nelitoimisäädintä (5). [E-valitsimen ohjelm. 1] -näyttö ilmestyy näkyviin. 2 Valitse valotustila nelitoimisäätimellä (23). Voit avata [E-valitsimen ohjelm. 2] -näkymän kameran takaosan e-valitsimella (S). E-valitsimen ohjelm. 1 2 P Tv Av P - - Tv - - ISO - - Av Tv Av P LINE Sv Tv Av TAv MENU 9 3 Paina nelitoimisäädintä (5). Näyttöön ilmestyy valitun valotustilan näkymä. 4 Paina nelitoimisäädintä (5) ja valitse toiminto nelitoimisäätimellä (23). Voit tehdä jokaiselle valotustilalle seuraavat asetukset. Valotustila P Tv Av P Av- - Tv P P SHIFT P LINE P SHIFT P LINE Lisäasetuksien muuttaminen MENU Peruuta OK OK

274 272 9 Lisäasetuksien muuttaminen Valotustila e K b c L/a p R Etuosan E-valitsin S Takaosan E-valitsin -painike b c }e c b }e m eshift eline eshift m eline o o eshift o eline o eshift eline m o o m b b b m m b b o o AUTO o b o AUTO c c m c c m o c o AUTO c o o AUTO b c c b eline bshift cshift c c o c c o

275 273 Valotustila R Etuosan E-valitsin S Takaosan E-valitsin -painike c c M o c c o cshift c c C m c c m cshift b: Suljinajan muuttaminen c: Aukkoarvon muuttaminen o: Herkkyyden muuttaminen m: Valotuksen korjausarvon säätäminen }e: Paluu kohtaan e eline: Ohjelmalinja eshift: Ohjelman vaihto : Ei käytettävissä 5 Paina 4-painiketta. 6 Paina 3-painiketta. Kohdassa 2 näkyvissä ollut näkymä avautuu uudelleen. Voit muuttaa muiden valotustilojen asetuksia toistamalla kohtien 2 6 toimenpiteet. 7 Paina 3-painiketta kahdesti. Kameralla voidaan ottaa kuva. 9 Lisäasetuksien muuttaminen

276 274 Painikkeiden toimintojen määrittäminen Voit määrittää toiminnot, joita käytetään painamalla /Y-painiketta, =-painiketta tai esikatseluvalitsinta (pääkytkin ) tai painamalla laukaisin puoliväliin. 1 Valitse [A Tallennustila 5]-valikosta [Painikkeiden mukautus] ja paina nelitoimisäädintä (5). [Painikkeiden mukautus] -näyttö ilmestyy näkyviin. 2 Valitse nelitoimisäätimellä (23) valinta, jonka asetukset halutaan määrittää, ja paina nelitoimisäädintä (5). Kyseisen valinnan asetusnäkymä tulee näkyviin. Painikkeiden mukautus RAW/Fx-painike AF-painike Esikats. valitsin Laukaisin puolivälissä MENU 9 Lisäasetuksien muuttaminen

277 275 3 Paina nelitoimisäädintä (5) ja valitse toiminto nelitoimisäätimellä (23). Voit määrittää jokaiselle painikkeelle seuraavat toiminnot. Painike Asetus Toiminto Sivu /Y - painike =-painike Esikats. valitsin 1 pain. tiedostomuoto Valotuksen haarukointi Digitaalinen esikatselu Elektroninen vesivaaka Sommittelun säätö GPS Ota AF käyttöön Peruuta AF Optinen esikatselu Digitaalinen esikatselu Muuttaa tiedostomuodon tilapäisesti. Tällä asetetaan valotuksen haarukointi. Näyttää digitaalisen esikatselunäytön. Näyttää elektronisen vesivaa'an näytöllä. Näyttää [Sommittelun säätö] -näkymän. Näyttää Sähköinen kompassi-, Yksinkertainen navigointi- tai TÄHTISEURANTA-näkymän, kun valinnainen GPS-yksikkö on kytkettynä kameraan. Kamera tarkentaa kohteeseen automaattisesti. Poistaa käytöstä laukaisimen puoliväliin painamisella aktivoitavan automaattisen tarkennuksen. Näyttää optisen esikatselunäkymän, kun pääkytkin on käännetty esikatseluasentoon ( ). Näyttää digitaalisen esikatselunäkymän, kun pääkatkaisin on käännetty esikatseluasentoon ( ). s.203 s.154 s.136 s.33 s.217 s.335 s.124 s Lisäasetuksien muuttaminen

278 276 Painike Asetus Toiminto Sivu Laukaisin on painettuna puoliväliin Ota AF käyttöön Pois Pois (vain elävä näkymä) Kamera tarkentaa kohteeseen automaattisesti. Automaattitarkennus ei toimi, kun laukaisin painetaan puoliväliin. Automaattinen tarkennus toimii kaikissa muissa tiloissa paitsi elävässä näkymässä, kun laukaisin painetaan puoliväliin. - 4 Paina 4-painiketta. 5 Paina 3 -painiketta kolme kertaa. Kameralla voidaan ottaa kuva. 9 Lisäasetuksien muuttaminen

279 Merkkiäänien, päivämäärän ja kellonajan sekä näyttökielen asettaminen 277 Äänimerkinasettaminen Voit kytkeä kameran merkkiäänen päälle tai pois päältä ja muuttaa sen voimakkuutta. Kaikkien valikon vaihtoehtojen oletusasetus on O (käytössä) ja äänenvoimakkuus on [3]. Voit muuttaa seuraavia asetuksia. Tarkennettu AE-L (AE-lukituksen toiminnan merkkiääni) Ajastin Kaukosäädin Peili ylhäällä Yhden painalluksen tiedostomuoto (merkkiääni, kun [1 pain. tiedostomuoto] -toiminto on määritetty /Y-painikkeelle) Paina OK-painiketta 1 sekunnin ajan (merkkiääni kun automaattisen tarkennuksen tarkennuspisteen muuttamistoiminto otetaan käyttöön/ poistetaan käytöstä) 1 Valitse [R Asetus 1] -valikosta [Piip] ja paina nelitoimisäädintä (5). [Piip 1]-näkymä avautuu. 2 Paina nelitoimisäädintä (3) ja säädä äänenvoimakkuus nelitoimisäätimellä (45). Valitse jokin kuudesta tasoasetuksesta. Kun tasoksi on määritetty Z (0), voit poistaa kaikki äänimerkit käytöstä. 9 Lisäasetuksien muuttaminen

280 278 3 Valitse kohde nelitoimisäätimellä (23). Voit avata [Piip 2] -näkymän kameran takaosan e-valitsimella (S). Piip Äänenvoimakkuus Tarkennettu AE-L Ajastin Kaukosäädin Peili ylhäällä MENU Valitse nelitoimisäätimellä (45) O tai P. 5 Paina 3-painiketta kahdesti. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. Päivämäärän ja kellonajan näytön muuttaminen Voit muuttaa alkuperäisiä päivämäärän ja kellonajan asetuksia ja niiden näyttötapoja. Valitse päivämäärän näyttötavaksi [kk/pp/vv], [pp/kk/vv] tai [vv/kk/pp]. Valitse ajan näyttötavaksi [12h] (12 tunnin kello) tai [24h] (24 tunnin kello). Määritä asetukset [R Asetus 1] -valikon kohdassa [Päiväyk. asetus]. 1 Päivämäärän ja kellonajan asettaminen (s.68) 9 Lisäasetuksien muuttaminen Maailmanajan asettaminen Kohdassa ( Aloitusasetukset (s.66)) asetettu päiväys ja aika toimivat tämänhetkisen olinpaikkasi päiväyksenä ja aikana. Asettamalla kohdekaupungin kohdassa [Maailmanaika] voit näyttää paikallisen päivämäärän ja kellonajan, kun matkustat ulkomailla. 1 Valitse [R Asetus 1] -valikosta [Maailmanaika] ja paina nelitoimisäädintä (5). [Maailmanaika]-näkymä avautuu.

281 279 2 Valitse nelitoimisäätimellä (45) X (Kohde) tai W (Kotikaupunki) kohdassa [Ajan asettaminen]. Tällä asetuksella voidaan määrittää opastusnäytön ja ohjauspaneelin päivämäärä ja kellonaika. Maailmanaika Ajan asettaminen Kohde Lontoo Kotikaupunki Helsinki MENU 09 : : 00 3 Paina nelitoimisäädintä (3). Valintakehys palaa kohtaan [X Kohde]. 4 Paina nelitoimisäädintä (5). [X Kohde]-näkymä avautuu. 5 Valitse kohdekaupunki nelitoimisäätimellä (45). Voit vaihtaa alueen kääntämällä takaosan e-valitsinta (S). Valitun kaupungin senhetkinen aika, paikka ja aikaero ilmestyvät näyttöön. Kohde Lontoo Kesäaika MENU Peruuta -01:00 09:00 OK OK 6 Valitse nelitoimisäätimellä (23) [Kesäaika]. 7 Valitse nelitoimisäätimellä (45) O tai P. 9 Valitse O, jos kohdekaupungissa on kesäaika. 8 Paina 4-painiketta. Asetukset tallennetaan ja kohdassa 2 näytetty näkymä näytetään uudelleen. 9 Paina 3-painiketta kahdesti. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. Lisäasetuksien muuttaminen

282 280 Luettelo kaupungeista, jotka voidaan asettaa kohteeksi, on kohdassa Maailmanajan kaupunkien luettelo (s.281). Voit vaihtaa kaupunkia ja kesäaika-asetusta valitsemalla kohdassa 2 [W Kotikaupunki]. Jos määrität [Ajan asettaminen] -asetukseksi X (Kohde) (s.29), X näkyy opastusnäytössä ja videon lähtösignaalin asetus (s.250) vaihdetaan kyseisen kaupungin videon lähtösignaalin muodon mukaiseksi. 9 Lisäasetuksien muuttaminen

283 Maailmanajan kaupunkien luettelo 281 Alue Pohjois- Amerikka Keski- ja Etelä-Amerikka Kaupunki Videon lähtösignaalin muoto Alue Kaupunki Honolulu NTSC Afrikka/ Istanbul PAL Anchorage NTSC Länsi-Aasia Kairo PAL Vancouver NTSC Jerusalem PAL San Francisco NTSC Nairobi PAL Los Angeles NTSC Jeddah PAL Calgary NTSC Tehran PAL Denver NTSC Dubai PAL Chicago NTSC Karachi PAL Miami NTSC Kabul PAL Toronto NTSC Male PAL New York NTSC Delhi PAL Halifax NTSC Colombo PAL Mexico City NTSC Kathmandu PAL Lima NTSC Dacca PAL Santiago NTSC Itä-Aasia Yangon NTSC Caracas NTSC Bangkok PAL Buenos Aires PAL Kuala Lumpur PAL Sao Paulo PAL Vientiane PAL Rio de Janeiro NTSC Singapore PAL Eurooppa Lissabon PAL Phnom Penh PAL Madrid PAL Ho Chi Minh PAL Lontoo PAL Jakarta PAL Pariisi PAL Hong Kong PAL Afrikka/ Länsi-Aasia Amsterdam PAL Beijing PAL Milano PAL Shanghai PAL Rooma PAL Manila NTSC Kööpenhamina PAL Taipei NTSC Berliini PAL Seoul NTSC Praha PAL Tokio NTSC Tukholma PAL Guam NTSC Budapest PAL Oseania Perth PAL Varsova PAL Adelaide PAL Ateena PAL Sydney PAL Helsinki PAL Noumea PAL Moskova PAL Wellington PAL Dakar PAL Auckland PAL Algiers PAL Pago Pago NTSC Johannesburg PAL Videon lähtösignaalin muoto 9 Lisäasetuksien muuttaminen

284 282 Näyttökielen asettaminen (kieli) Voit muuttaa kieltä, jolla valikot, virheilmoitukset ja muut kohteet näytetään. Määritä asetukset [R Asetus 1] -valikon kohdassa [Language/u] (Kieli). 1 Näyttökielen asettaminen (s.66) 9 Lisäasetuksien muuttaminen

285 Näytön ja valikkonäkymän säätäminen 283 Tekstikoon määrittäminen Voit määrittää valittujen kohteiden valikkonäkymien tekstikooksi [Vakio] (normaali näkymä) tai [Suuri] (suurennettu näkymä). Määritä asetukset [R Asetus 1] -valikon kohdassa [Tekstin koko]. Päiväyk. asetus Maailmanaika Tekstin koko Piip Opastusnäyttö Tilanäyttö MENU Peruuta Suomi Vakio Suuri 3s OK OK Opastusnäytön aika-asetuksen määrittäminen Voit määrittää ajan, jonka opastusteksti näkyy näytössä kun kameraan kytketään virta tai jos valotustapaa muutetaan. (s.29) Valitse [3s] (oletusasetus), [10s], [30s] tai [Pois]. Määritä asetukset [R Asetus 1] -valikon kohdassa [Opastusnäyttö]. Päiväyk. asetus Maailmanaika Tekstin koko Piip Opastusnäyttö Tilanäyttö MENU Peruuta Suomi 3s MSC 10s 30s Pois OK OK 9 Lisäasetuksien muuttaminen

286 284 Ensimmäisen näytettävän valikon välilehden määrittäminen Määritä valikon välilehti, joka näytetään ensimmäisenä, kun 3- painiketta painetaan. 1 Valitse [A Mukauta asetus 4] -valikosta [24. Tallenna valikon sijainti] ja paina nelitoimisäädintä (5). [24. Tallenna valikon sijainti] -näyttö ilmestyy näkyviin. 2 Valitse nelitoimisäätimellä (23) [Nollaa valikon sijainti] tai [Tallenna valikon sijainti] ja paina sitten 4-painiketta. 1 2 Nollaa valikon sijainti Tallenna valikon sijainti [A Tallennustila 1] -valikko ([A Tallennustila 4] silloin, kun valotustilaksi on valittu C (Video) ja [Q Katselu 1] -valikko silloin, kun katselutila on käytössä) näytetään aina ensin (oletusasetus). Viimeksi valittu valikon välilehti näytetään ensimmäisenä. 3 Paina 3-painiketta. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. 9 Tilanäytön näyttöasetuksien määrittäminen Lisäasetuksien muuttaminen Voit määrittää, näytetäänkö tilanäyttö kameran näytössä sekä määrittää tilanäytön ja ohjauspaneelin värin. 1 Valitse [R Asetus 1] -valikosta [Tilanäyttö] ja paina nelitoimisäädintä (5). [Tilanäyttö]-näkymä avautuu.

287 285 2 Valitse nelitoimisäätimellä (45) O tai P. O P Näyttää tilanäytön (oletusasetus). Tilanäyttöä ei näytetä. Tilanäyttö Ota käyttöön Autom. näytön kierto Näytön väri 1 1/ 125 F5.6 MENU 3 Valitse nelitoimisäätimellä (23) [Autom. näytön kierto] ja valitse nelitoimisäätimellä (45) O tai P. O P Jos kameraa pidetään pystyasennossa kirkkautta mitattaessa tilanäyttö ja ohjauspaneeli näytetään pystyasennossa (oletusasetus). Tilanäyttö ja ohjauspaneeli näytetään aina vaaka-asennossa. 4 Valitse nelitoimisäätimellä (23) [Näytön väri] ja valitse sitten nelitoimisäätimellä (45) jokin kuudesta värivaihtoehdosta. 5 Paina 3-painiketta kahdesti. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. Pikakatselun näytön asettaminen Voit määrittää pikakatseluajan. 9 1 Valitse [A Tallennustila 5] -valikosta [Pikakatselu] ja paina nelitoimisäädintä (5). [Pikakatselu] -näkymä avautuu. Lisäasetuksien muuttaminen

288 286 2 Paina nelitoimisäädintä (5) ja valitse nelitoimisäätimellä (23) näyttöaika. Pikakatselu Näyttöaika Histogrammi Kirkas/tumma alue Suurenna pikakatselu 1s 3s 5s Pois MENU Peruuta OK OK 3 Paina 4-painiketta. 4 Valitse nelitoimisäätimellä (23) [Histogrammi], [Kirkas/ tumma alue] tai [Suurenna pikakatselu]. 5 Valitse nelitoimisäätimellä (45) O tai P. Kun [Suurenna pikakatselu] -asetuksen tilaksi on valittu O (oletusasetus) voit suurentaa kuvan kameran takaosan e-valitsimella (S) (s.235). 6 Paina 3-painiketta kahdesti. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. Näytön kirkkauden säätäminen 9 Voit säätää näytön kirkkautta. Lisäasetuksien muuttaminen 1 Valitse [R Asetus 2] -valikosta [Kirkkaustaso] ja paina nelitoimisäädintä (5). [Kirkkaustaso]-näkymä avautuu.

289 287 2 Säädä kirkkaustaso nelitoimisäätimellä (45). Kirkkaustasoja on 15. Arvoksi asetetaan ±0, kun -painiketta painetaan. Kirkkaustaso +2 MENU Peruuta ±0 OK OK 3 Paina 4-painiketta. 4 Paina 3-painiketta. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. Näytön värin säätäminen Voit säätää näytön väriä. 1 Valitse [R Asetus 2] -valikosta [Näytön värisäätö] ja paina nelitoimisäädintä (5). [Näytön värisäätö] -näkymä avautuu. 2 Säädä väriä halutulla tavalla. G M- ja B A-akseleilla on käytettävissä seitsemän tasoa. Näytön värisäätö ±0 ±0 MENU Peruuta B G A M ±0 OK OK 9 Lisäasetuksien muuttaminen

290 288 Säätömahdollisuudet Nelitoimisäädin (23) Nelitoimisäädin (45) -painike Kameran etuosan e-valitsin (R) Säätää värien sävyjä vihreän (G) magentan (M) välillä. Säätää värien sävyjä sinisen (B) ja keltaisen (A) välillä. Palauttaa alkuperäisen arvon. Näyttää tallennetun kuvan taustalla, jolloin väriä voidaan säätää kuvan avulla. Tämä helpottaa kameran ja tietokoneen näyttöjen värisävyn yhdenmukaistamista. 3 Paina 4-painiketta. 4 Paina 3-painiketta. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. Elektronisen vesivaa'an näytön määrittäminen Tässä kamerassa on elektroninen vesivaaka, joka havaitsee, onko kamera vaakasuorassa. Kameran asento ilmaistaan etsimen, nestekidenäytön ja näytön palkissa. Palkki voidaan myös kytkeä pois käytöstä. 9 Lisäasetuksien muuttaminen 1 Valitse [A Tallennustila 4] -valikosta [Elektroninen vesivaaka]. 2 Valitse nelitoimisäätimellä (45) O tai P. O Elektronisen vesivaa'an palkki näytetään. P Elektronisen vesivaa'an palkkia ei näytetä (oletusasetus). 3 Paina 3-painiketta. Ennen valikon avaamista näkyvissä ollut näkymä avautuu.

291 Palkki voidaan tuoda näyttöön painamalla M-painiketta ohjauspaneelissa (s.30). Kun [Elektroninen vesivaaka] -toiminto on määritetty /Ypainikkeelle (s.274), voit tuoda elektronisen vesivaa an näkyviin painamalla /Y-painiketta, kun näytöllä näkyy tilanäyttö tai elävä näkymä (s.167) Lisäasetuksien muuttaminen

292 290 Kansion/tiedoston numeron asettaminen Kansion nimeämistavan muuttaminen Voit valita kuvakansioiden nimeämistavan. Määritä asetukset [R Asetus 2] -valikon kohdassa [Kansion nimi]. Päiv. PENTX Kansio nimetään kuvanottokuukauden ja -päivän kahden numeron mukaisesti muodossa [xxx_kkpp]. [xxx] on juokseva luku väliltä [KKPP] (kuukausi ja päivä) näytetään kohdassa [Päiväyk. asetus] asetetun näyttötavan (s.278) mukaisesti (oletusasetus). Esimerkki) 101_0125: kansio, jonka kuvat on otettu Kansio nimetään muodossa [xxxpentx] Esimerkki) 101PENTX Kun tallennettavia kuvia on yli 500, otetut kuvat jaetaan 500 kuvan kansioihin. Automaattisessa haarukoinnissa kaikki kuvasarjan kuvat tallennetaan samaan kansioon myös silloin, kun kuvia on yli 500. Uusien kansioiden luominen 9 Luo uuden kansion SD-muistikortille. Luodun kansion numeroksi määritetään sillä hetkellä käytössä olevan kansion numeroa seuraava numero. Lisäasetuksien muuttaminen 1 Valitse [R Asetus 2] -valikosta [Luo uusi kansio] ja paina nelitoimisäädintä (5). [Luo uusi kansio] -näkymä avautuu.

293 291 2 Valitse nelitoimisäätimellä (2) [Luo kansio] ja paina sitten 4-painiketta. Luodaan kansio, jolle on määritetty uusi numero. Luo uusi kansio Luo uuden tallennuskansion seuraavalla nimellä: 101 PENTX Luo kansio Peruuta OK OK Tällä toiminnolla voidaan luoda vain yksi kansio. Useita tyhjiä kansioita ei voida luoda samanaikaisesti. Tiedoston nimen asettaminen Voit muuttaa kuvien tiedostonimiä. Tiedostonimen muodon oletusasetus määritetään [A Tallennustila 3] -valikon [Väriavaruus] -asetuksen perusteella (s.211). xxxx tarkoittaa tiedostonumeroa. Se on nelinumeroinen juokseva luku. Väriavaruus srgb AdobeRGB Tiedostonimi IMGPxxxx.JPG _IGPxxxx.JPG srgb-väriavaruudessa voit muuttaa nimen [IMGP] (4 kirjainta) kirjaimet haluamiksesi. AdobeRGB-väriavaruudessa valitsemistasi 4 kirjaimesta ensimmäiset 3 korvaavat nimen [IGP] kirjaimet. Esimerkki: AdobeRGB-väriavaruudessa tiedostonimi [ABCDxxxx.JPG] on [_ABCxxxx.JPG]. 1 Valitse [R Asetus 3] -valikosta [Tiedostonimi] ja paina nelitoimisäädintä (5). [Tiedostonimi]-näkymä avautuu. 9 Lisäasetuksien muuttaminen

294 292 2 Valitse nelitoimisäätimellä (23) [Muuta] ja paina nelitoimisäädintä (5). Tekstinsyöttönäkymä avautuu. Voit palauttaa muutetun tiedostonimen oletusasetukseensa valitsemalla [Nollaa tiedostonimi]. Tiedostonimi srgb I M G P xxxx.jpg AdobeRGB _ I G P xxxx.jpg Muuta Nollaa tiedostonimi MENU 3 Muuta tekstiä. Tekstin valintakohdistin Tiedostonimi Lopeta Tekstinsyöttökohdistin MENU Peruuta OK Valitse Säätömahdollisuudet Nelitoimisäädin (2345) Kameran takaosan e-valitsin (S) 4-painike Siirtää tekstinvalintakohdistinta. Siirtää tekstinsyöttökohdistinta. Lisää tekstinvalintakohdistimella valitun merkin siihen kohtaan, jossa tekstinsyöttökohdistin on. 9 4 Kun olet syöttänyt halutun tekstin, siirrä tekstinvalintakohdistin kohtaan [Lopeta] ja paina 4-painiketta. Lisäasetuksien muuttaminen Tiedostonimi muutetaan. 5 Paina 3-painiketta kahdesti. Ennen valikon avaamista näkyvissä ollut näkymä avautuu.

295 Tiedostonumerointiasetuksen valitseminen 293 Voit valita tavan, jolla tiedostot numeroidaan, kun ne tallennetaan uuteen kansioon. Määritä asetus [A Tallennustila 4] -valikon [Muisti] (s.302) -vaihtoehdon kohdassa [Tiedostonumero]. O P Edelliseen kansioon viimeksi tallennetun kuvan numero tallennetaan ja seuraavien kuvien numerointi jatkuu siitä, vaikka luodaan uusi kansio. Ensimmäisenä kansioon tallennetun kuvan numerointi alkaa numerosta 0001 aina, kun uusi kuvakansio luodaan. 9 Lisäasetuksien muuttaminen

296 294 Virta-asetuksien valitseminen Automaattisen virrankatkaisutoiminnon asettaminen Voit asettaa kameran kytkeytymään pois päältä automaattisesti, jos se on käyttämättä tietyn ajan. Valitse [1min] (oletusasetus), [3min], [5min], [10min], [30min] tai [Pois]. Määritä asetukset [R Asetus 3] -valikon kohdassa [Autom. virrankatk.]. Tiedostonimi Tekijänoikeustiedot Autom. virrankatk. Valitse akku Palauta MENU Peruuta Automaattinen virrankatkaisu ei toimi seuraavissa tilanteissa: - kun elävän näkymän kuva näytetään - kun diaesitys on käynnissä - kun kamera on kytketty tietokoneeseen USB-kaapelilla Jos kameran virta sammuu automaattisesti määritetyn ajan jälkeen, kytke virta uudelleen suorittamalla jokin seuraavista toimista: - Kytke virta kameraan uudelleen. - Paina laukaisin puoliväliin. - Paina Q-, 3- tai M-painiketta. 1min IMGP 3min 5min 10min 30min Pois OK OK 9 Lisäasetuksien muuttaminen Akun valitseminen Voit määrittää ensisijaiseksi akuksi kameran tai akkukahvan akun, kun kameraan on kiinnitetty lisävarusteena saatava akkukahva D-BG4. 1 Valitse [R Asetus 3]-valikosta [Valitse akku] ja paina nelitoimisäädintä (5). [Valitse akku] -näkymä avautuu. 2 Paina nelitoimisäädintä (5).

297 295 3 Valitse ensisijainen akku nelitoimisäätimellä (23) ja paina 4-painiketta. Valitse akku Auto select-tila Runko ensin Kahva ensin Auto select-tila Ensisijaisena akkuna käytetään sitä akkua, jossa on enemmän virtaa jäljellä (oletusasetus). MENU Peruuta OK OK Runko ensin/ Kahva ensin Ensisijaisena akkuna käytetään valittua akkua. 4 Jos akkukahvassa käytetään AA-paristoja, valitse nelitoimisäätimellä (23) [AA-akkutyyppi] ja paina nelitoimisäädintä (5). 5 Valitse AA-akkutyyppi nelitoimisäätimellä (23) ja paina 4-painiketta. Kun [Havaitse autom.] -asetus on valittu, kamera havaitsee automaattisesti, minkälaisia paristoja tai akkuja siinä käytetään. Valitse akku AA-akkutyyppi AUTO AUTO Havaitse autom. Ni-MH Nikkelihydridi AL Alkali Li Litium MENU Peruuta OK OK 6 Paina 3-painiketta kahdesti. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. Mikäli sekä kameraan että akkukahvaan on asennettu akku, molempien akkujen varaustilanne tarkistetaan, kun kameraan kytketään virta. Molempia akkuja käytetään jonkin verran [Valitse akku] -asetuksesta riippumatta. Mikäli valitusta akusta loppuu virta tarkistuksen seurauksena, näyttöön ilmestyy ilmoitus [Akku tyhjä]. Katkaise kamerasta virta ja kytke virta uudelleen, jolloin kamera siirtyy käyttämään jäljellä olevaa akkua. Voit tarkistaa akun käyttötilanteen tilanäytössä ja nestekidenäytössä (s.57). 9 Lisäasetuksien muuttaminen

298 296 Mikäli akkukahvaan asennettujen akkujen tyyppi poikkeaa kohdassa 5 määritetystä akkutyypistä, akkujen varaustasoa ei näytetä oikein. Valitse oikea akkutyyppi. Yleensä [Havaitse autom.] -toiminto määrittää tyypin oikein. Kylmissä olosuhteissa tai pitkään varastoituna olleita paristoja käytettäessä paristotyyppi on ehkä määritettävä käsin, jotta kamera pystyy määrittämään paristojen varaustason oikein. 9 Lisäasetuksien muuttaminen

299 Valokuvaajan tietojen asettaminen 297 Kameran tyyppi, kuvausolosuhteet sekä eräät muut tiedot sisällytetään tallennettuihin kuvatiedostoihin automaattisesti Exif-tietoina. Myös valokuvaajan tiedot voidaan sisällyttää näihin Exif-tietoihin. Voit tarkistaa Exif-tiedot kameran mukana toimitettavalla ohjelmistolla (s.311). 1 Valitse [R Asetus 3]-valikosta [Tekijänoikeustiedot] ja paina nelitoimisäädintä (5). [Tekijänoikeustiedot]-näkymä avautuu. 2 Valitse nelitoimisäätimellä (45) O tai P. Tekijänoikeustiedot Upota tek. oik. tiedot O P Tekijänoikeustiedot sisällytetään Exif-tietoihin. Tekijänoikeustietoja ei sisällytetä Exif-tietoihin (oletusasetus). MENU Valokuvaaja Tekijänoik. haltija 3 Valitse nelitoimisäätimellä (23) [Valokuvaaja] ja paina nelitoimisäädintä (5). Tekstinsyöttönäkymä avautuu. 4 Syötä teksti. Voit syöttää enintään 32 yksibittistä merkkiä tai symbolia. Tekstin valintakohdistin Tekstinsyöttökohdistin Valokuvaaja Lopeta Poista yksi merkki MENU Peruuta OK Valitse 9 Lisäasetuksien muuttaminen

300 298 Säätömahdollisuudet Nelitoimisäädin (2345) Kameran takaosan e-valitsin (S) -painike 4-painike i-painike Siirtää tekstinvalintakohdistinta. Siirtää tekstinsyöttökohdistinta. Vaihtaa isojen ja pienien kirjaimien välillä. Lisää tekstinvalintakohdistimella valitun merkin siihen kohtaan, jossa tekstinsyöttökohdistin on. Poistaa tekstinsyöttökohdistimen kohdalla olevan merkin. 5 Kun olet syöttänyt halutun tekstin, siirrä tekstinvalintakohdistin kohtaan [Lopeta] ja paina 4-painiketta. Kamera palaa [Tekijänoikeustiedot]-näkymään. 6 Valitse nelitoimisäätimellä (23) [Tekijänoik. haltija] ja syötä teksti kuten [Valokuvaaja]-kohdassa. 7 Paina 3-painiketta kahdesti. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. 9 Lisäasetuksien muuttaminen

301 DPOF-asetusten määrittäminen 299 Lisäämällä DPOF-asetukset (Digital Print Order Format) SD-muistikortille tallennettuihin kuviin, voit etukäteen määrittää kopioiden määrän, sekä sen, lisätäänkö kuviin päiväys ja tilata perinteisiä valokuvia viemällä SD-muistikorttisi valokuvausliikkeeseen tulostettavaksi. DPOF-asetuksia ei voida käyttää RAW-kuvissa tai liikkuvassa kuvassa. Voit tehdä DPOF-asetukset enintään 999 kuvalle. 1 Paina nelitoimisäädintä (3) katselutilassa. Katselutilan valikko avautuu. 2 Valitse nelitoimisäätimellä (2345) r (DPOF) ja paina sitten 4-painiketta. Asetuksien valintanäkymä avautuu. 3 Valitse nelitoimisäätimellä (23) [Yksittäiskuva] tai [Kaikki kuvat] ja paina sitten 4-painiketta. Jos valitsit [Kaikki kuvat] -asetuksen, siirry kohtaan 5. Yksittäiskuva Kaikki kuvat MENU OK OK 4 Valitse kuva nelitoimisäätimellä (45). 5 Valitse nelitoimisäätimellä (23) kopioiden lukumäärä. Voit määrittää enintään 99 kopiota. K ilmestyy näytön oikeaan ylänurkkaan DPOF-asetuksilla otetuissa kuvissa. Voit peruuttaa DPOF-asetukset asettamalla tulosteiden lukumääräksi [00]. MENU Kopioita 01 Päiv Päiv. OK OK 9 Lisäasetuksien muuttaminen

302 300 6 Määritä päivämäärän tulostusasetus valitsemalla kameran takaosan e-valitsimella (S) joko O tai P. O P Päiväys tulostetaan. Päiväystä ei tulosteta. Määritä muiden kuvien DPOF-asetukset toistamalla kohtien 4 6 vaiheet. 7 Paina 4-painiketta. Valitun kuvan DPOF-asetukset tallennetaan ja kamera palaa katselutilaan. Valokuvanvalmistajan tulostuslaitteista riippuen päiväys ei välttämättä tulostu kuviin. Kun määrität kopioiden lukumäärän kaikille kuville, määrä koskee kaikkia kuvia ja yhtä kuvaa koskevat asetukset peruutetaan. 9 Lisäasetuksien muuttaminen

303 CMOS-kennon viallisien pikseleiden korjaaminen (pikselikartoitus) 301 Pikselikartoitustoiminnolla kartoitetaan ja korjataan CMOS-kennon vialliset pikselit. 1 Valitse [R Asetus 4]-valikosta [Pikselikartoitus] ja paina nelitoimisäädintä (5). [Pikselikartoitus]-näkymä avautuu. 2 Valitse nelitoimisäätimellä (2) [Pikselikartoitus] ja paina sitten 4-painiketta. Kamera kartoittaa ja korjaa vialliset pikselit, minkä jälkeen ennen valikon valitsemista näkyvissä ollut näkymä avautuu. Mikäli akun varaus on alhainen, näyttöön avautuu ilmoitus [Ei tarpeeksi virtaa jäljellä pikselikartoituksen aktivoimiseksi]. Kytke verkkolaite kameraan tai vaihda riittävän täysi akku. 9 Lisäasetuksien muuttaminen

304 302 Kameraan tallennettavien asetuksien valitseminen (muisti) Voit valita toimintoasetukset, jotka tallennetaan, kun kamerasta katkaistaan virta. Seuraavat toimintoasetukset voidaan tallentaa: Toiminto Oletusasetus Toiminto Oletusasetus Salamatila O Ristiinkehitys P Kuvaustapa O Laaj. haaruk. O Valkotasapaino O Digitaalisuodin P Mukautettu kuva O HDR-kuvaus P Herkkyys O Katselutietojen näyttö O Valotuksen korjaus O Tiedostonumero O Salamaval. korj. O [Muisti]-asetusta ei voida valita, jos valitsin on A-asennossa. 1 Valitse [A Tallennustila 5] -valikosta [Muisti] ja paina nelitoimisäädintä (5). [Muisti 1] -näkymä avautuu. 9 Lisäasetuksien muuttaminen 2 Valitse kohde nelitoimisäätimellä (23). Voit avata [Muisti 2] -näkymän kameran takaosan e-valitsimella (S). 3 Valitse nelitoimisäätimellä (45) O tai P. O P Muisti Salamatila Kuvaustapa Valkotasapaino Mukautettu kuva Herkkyys Valotuksen korjaus Salamaval. korj. MENU Asetukset tallennetaan, vaikka kamerasta on katkaistu virta. Asetukset tyhjennetään ja oletusasetukset palautetaan, kun kamerasta katkaistaan virta. 1 2

305 303 4 Paina 3-painiketta kahdesti. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. Valitse [Tiedostonumero]-asetukseksi O (päällä), jos haluat jatkaa tiedostojen juoksevaa numerointia, vaikka uusi kansio luodaan. Katso kohta Tiedostonumerointiasetuksen valitseminen (s.293). Jos [R Asetus] -valikon asetukset nollataan (s.324), kaikki Muisti-kohdan asetukset palautetaan oletusarvoihin. 9 Lisäasetuksien muuttaminen

306 304 Muistiinpanoja 9 Lisäasetuksien muuttaminen

307 10 Kytkeminen tietokoneeseen Tässä luvussa kerrotaan muun muassa kameran kytkemisestä tietokoneeseen sekä kameran mukana toimitetun CD-ROM-levyn ohjelmistojen asentamisesta. Kameralla otettujen kuvien muokkaaminen tietokoneella Kuvien tallentaminen tietokoneelle Mukana toimitettavan ohjelmiston käyttäminen

308 306 Kameralla otettujen kuvien muokkaaminen tietokoneella Kameralla otetut kuvat ja videot voidaan siirtää tietokoneeseen kytkemällä tämä kamera tietokoneeseen USB-kaapelilla. Kuvia voidaan hallita kameran mukana toimitetulla ohjelmistolla. Kameran mukana toimitettavalla CD-ROM-levyllä (S-SW132) olevan PENTAX Digital Camera Utility 4 -ohjelmiston järjestelmävaatimukset ovat alla. Windows KÄYTTÖJÄRJESTELMÄ KESKUSYKSIKKÖ KESKUSMUISTI Vapaa kiintolevytila Näyttö Muut Windows XP (SP3 tai uudempi), Windows Vista tai Windows 7 (voidaan suorittaa 32-bittisenä sovelluksena kaikissa Windows-käyttöjärjestelmän x64-versioissa.) Pentium D 3,0 GHz -suoritin, sitä vastaava tai tehokkaampi (suositus: Intel Core 2 Duo 2,0 GHz -suoritin, sitä vastaava tai tehokkaampi) 2,0 Gt tai enemmän (suositus: 3,0 Gt tai enemmän) 1,0 Gt tai enemmän (suositus: 8,0 Gt tai enemmän) pikseliä tai enemmän (suositus: pikseliä tai enemmän), 24-bittinen täysvärinäyttö (noin 16,77 miljoonaa väriä) USB 2.0 -liitäntä on oltava vakiovarusteena Macintosh 10 Kytkeminen tietokoneeseen KÄYTTÖJÄRJESTELMÄ Mac OS X , 10.5, 10.6 tai 10.7 KESKUSYKSIKKÖ KESKUSMUISTI Vapaa kiintolevytila Näyttö Muut PowerPC G5 Dual-core 2,0 GHz tai tehokkaampi (suositus: Intel Core 2 Duo 2,0 GHz -suoritin tai tehokkaampi. Universal Binary -muoto.) Vähintään 2,0 Gt (suositus: 4,0 Gt tai enemmän) Vähintään 1 Gt (suositus: 8 Gt tai enemmän) pikseliä tai enemmän (suositus: pikseliä tai enemmän), 24-bittinen täysvärinäyttö (noin 16,77 miljoonaa väriä) USB 2.0 -liitäntä on oltava vakiovarusteena

309 Kuvien tallentaminen tietokoneelle 307 USB-liitäntätilan määritys Kytke USB-liitäntätila, kun kamera kytketään tietokoneeseen. 1 Valitse [R Asetus 2] -valikosta [USB-liitäntä] ja paina nelitoimisäädintä (5). 2 Valitse nelitoimisäätimellä (23) [MSC] tai [PTP]. MSC PTP Mass Storage Class (oletusasetus) Yleiskäyttöinen ohjain, joka käsittelee USB-portin kautta tietokoneeseen kytkettyjä laitteita muistilaitteina. Picture Transfer Protocol (Kuvansiirtoprotokolla) Protokolla, joka mahdollistaa digitaalikuvien siirtämisen ja digitaalikameran hallinnan USB-portin kautta. Ellei toisin määritetä, valitse [MSC]. 3 Paina 4-painiketta. 4 Paina 3-painiketta. Ennen valikon avaamista näkyvissä ollut näkymä avautuu. 10 Kytkeminen tietokoneeseen

310 308 Kameran kytkeminen tietokoneeseen Kytke kamera tietokoneeseen kameran mukana toimitetulla USB-kaapelilla (I-USB7). 1 Käynnistä tietokone. 2 Sammuta kamera ja kytke kameran PC/AV-liitäntä USBkaapelilla tietokoneeseen. 3 Kytke kameraan virta. Tietokone tunnistaa kameran tai SD-muistikortin K-5 II -nimisenä siirrettävänä levyasemana. Jos K-5 II -valintaikkuna tulee näkyviin, kun kameraan kytketään virta, valitse [Open folder to view files using Windows Explorer] (Avaa kansio tarkastellaksesi tiedostoja resurssienhallinnassa) ja valitse OK. 10 Kytkeminen tietokoneeseen 4 Tallenna kameralla otetut kuvat tietokoneeseen. Kopioi kuvatiedostot tai -kansiot tietokoneen kiintolevylle. 5 Irrota kamera tietokoneesta. Kameraa ei voida käyttää, kun se on kytkettynä tietokoneeseen. Jos haluat käyttää kameraa, katkaise USB-yhteys tietokoneesta, sammuta virta kamerasta ja irrota USB-kaapeli.

311 Mukana toimitettavan ohjelmiston käyttäminen 309 PENTAX Digital Camera Utility 4 -ohjelmisto on kameran mukana toimitettavalla CD-ROM-levyllä (S-SW132). PENTAX Digital Camera Utility 4 -ohjelmiston avulla voidaan hallita tietokoneeseen tallennettuja kuvia, kehittää tällä kameralla otettuja RAW-kuvia ja säätää niiden värejä. Yhteensopivat tiedostomuodot:.bmp (BMP)/.jpg (JPEG)/.pef (kuvat, jotka on tallennettu PENTAXin alkuperäisessä RAWtiedostomuodossa)/.png (PNG)/.tif (TIFF)/.dng (DNG-muodossa oleva RAW-tiedosto) Ohjelmiston asentaminen Ohjelmisto voidaan asentaa kameran mukana toimitetulta CD-ROM-levyltä. Jos tietokoneeseen on luotu useita käyttäjätilejä, kirjaudu ennen ohjelmiston asentamista järjestelmään tilillä, jolla on järjestelmänvalvojan käyttöoikeudet. 1 Käynnistä tietokone. Varmista, että muita ohjelmistoja ei ole käynnissä. 2 Aseta CD-ROM-levy tietokoneen CD/DVD-asemaan. [PENTAX Software Installer] (PENTAX-ohjelmiston asennus) -näkymä avautuu. 10 Kytkeminen tietokoneeseen

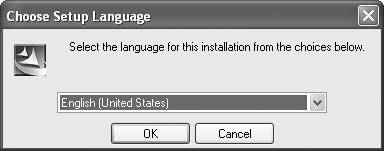

312 310 Jos [PENTAX Software Installer] -näyttö ei tule esiin Windows: 1 Valitse Start (Käynnistä) -valikosta [My Computer] (Oma tietokone). 2 Kaksoisnapsauta [CD/DVD drive (S-SW132)] -kuvaketta. 3 Kaksoisnapsauta [Setup.exe]-kuvaketta. Macintosh: 1 Kaksoisosoita työpöydällä olevaa CD/DVD (S-SW132) -symbolia. 2 Kaksoisosoita [PENTAX Installer] (PENTAX-ohjelmiston asennus) -symbolia. 3 Osoita [PENTAX Digital Camera Utility 4] -kohtaa. Macintosh: noudata näyttöön tulevia ohjeita. 4 Valitse haluamasi kieli [Choose Setup Language] (Valitse asennuksessa käytettävä kieli) -kohdassa ja valitse sitten [OK]. 10 Kytkeminen tietokoneeseen 5 Kun [InstallShield Wizard] (Ohjattu InstallShield-asennus) -näkymä avautuu valitulla kielellä, valitse [Next] (Seuraava). Noudata näyttöön tulevia ohjeita.

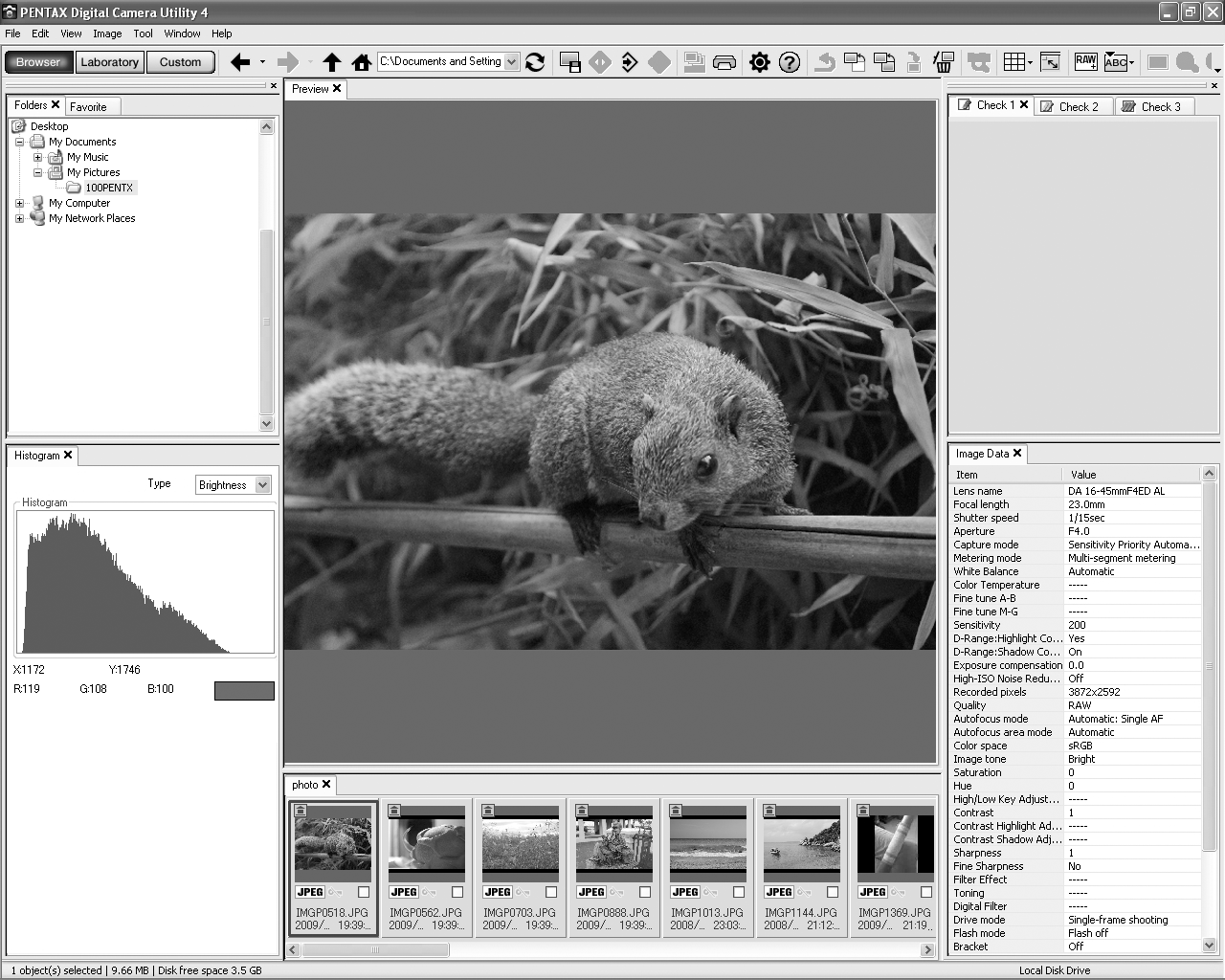

313 311 PENTAX Digital Camera Utility 4 -ohjelman näkymät Kun PENTAX Digital Camera Utility 4 käynnistyy, seuraava näkymä avautuu: Tässä ohjeessa käytetyt kuvat ovat ohjelmiston Windows-versiosta. Browser (Selain) -välilehdet (oletusasetus) Tässä näkymässä voidaan suorittaa tiedostonhallintatoimintoja, kuten näyttää ja järjestellä kuvia Valikkorivi Tämän kohdan avulla voidaan suorittaa toimintoja tai määrittää asetuksia. Macintosh-tietokoneissa valikkorivi on kuvaruudun yläreunassa. 2Työkalurivi Usein käytetyt toiminnot näytetään työkalurivin painikkeina. 5 Kytkeminen tietokoneeseen

314 312 3Ohjauspaneeli Valitun kuvan kuvaustiedot ja asetukset näytetään tässä ruudussa. Control Panel (Ohjauspaneeli) -kohdassa näytettäviä välilehtisivuja voidaan vaihtaa työkalurivin Browser (Selain)-, Laboratory (Kehitys)- ja Custom (Mukautettu) -painikkeilla. 4Tiedostoluetteloruutu Tässä kohdassa näytetään luettelo valitun kansion tiedostoista sekä kansion kuvat. 5Tilarivi Tässä kohdassa näytetään tietoja valitusta kohteesta. Laboratory (Kehitys) -välilehdet (oletusasetus) Tässä kohdassa näytetään kuvien säätämisessä käytettävä ohjauspaneeli. 10 Kytkeminen tietokoneeseen

315 Custom (Mukautettu) -välilehdet (oletusasetus) Tässä kohdassa voidaan määrittää näytettävät kohteet. Mukautettu-välilehdillä voidaan määrittää, mitä välilehtien osia halutaan näyttää. Oletuksena näytetään kaikki ohjauspaneelit. 313 Ohjelmiston yksityiskohtaisien tietojen näyttäminen Ohjelmiston käyttöä koskevia lisätietoja on Ohje-kohdassa. 1 Napsauta työkalurivin - painiketta. Voit myös valita [Help] (Ohje) - valikosta [PENTAX Digital Camera Utility Help] (PENTAX Digital Camera Utility -ohjelmiston ohje). 10 Kytkeminen tietokoneeseen

316 314 Tietoa tuotteen rekisteröinnistä Pyydämme, että varaat hetken ohjelmistosi rekisteröimiseen. Näin voimme jatkossa palvella sinua paremmin. Valitse sivun s.310 kohdassa 3 [Product Registration] (Rekisteröinti). Internet-rekisteröintitoiminnon maailmankartta tulee näkyviin. Jos käytössä on Internet-yhteys, napsauta haluttua maata tai aluetta ja rekisteröi sitten ohjelmistosi näyttöön tulevien ohjeiden mukaisesti. Huomaa, että voit suorittaa rekisteröinnin Internetissä vain, mikäli maasi tai alueesi näytetään luettelossa. 10 Kytkeminen tietokoneeseen

317 11 Liite Oletusasetukset Valikoiden oletusarvojen palauttaminen Erilaisien objektiiviyhdistelmien mahdollistamat toiminnot CMOS-kennon puhdistus GPS-laitteen käyttö Virheilmoitukset Vianetsintä Tekniset tiedot Hakemisto TAKUUEHDOT

318 316 Oletusasetukset Oletusasetukset näkyvät seuraavassa taulukossa. Muistiin asetetut toiminnot (s.302) tallennetaan, vaikka kameran virta katkaistaan. Nollausasetus Kyllä : Palautustoiminto (s.324) palauttaa oletusarvot. Ei : Asetus säilyy myös asetuksien palauttamisen jälkeen. Toimintopainikkeet Vaihtoehto Oletusasetus Nollausasetus Sivu Kuvaustapa 9 (Yksittäiskuvaus) Kyllä s.148 s.141 s.143 s.154 s.146 Salamatila Riippuu tallennustilasta Kyllä s.76 Valkotasapaino F (Auto) Kyllä s.205 Mukautettu kuva Kirkas Kyllä s.219 [A Tallennustila] -valikko Vaihtoehto Oletusasetus Nollausasetus Sivu USER-tila *1 A1 Kyllä s.228 Valotustila *1 e (Ohjelmall. autom. valotus) Kyllä s.227 Tiedostomuoto JPEG Kyllä s.202 JPEG tall. pikselit p ( ) Kyllä s.200 JPEG-laatu C (paras) Kyllä s Liite AF-asetukset Linssiväärist. korjaus Autom. AF-asetus 11 AF-pistettä Kyllä s.127 Laajennettu AF P (pois) Kyllä s.129 Vääristymän korjaus Pois Kyllä s.215 Sivus. väripoikk. säätö Pois Kyllä Ristiinkehitys Pois Kyllä s.222

319 Vaihtoehto Oletusasetus Nollausasetus Sivu 317 Tyyppi Pois Kyllä Laaj. haaruk. Haarukointimäärä BA±1 (Valkotasapaino)/ ±1 (muu kuin valkotasapaino) Kyllä s.157 Digitaalisuodin HDR-kuvaus Mitään suotimia ei käytetä HDR-kuvaus Pois Kyllä Autom. kohdistus P (pois) Kyllä Kyllä s.160 s.213 Monivalotus Sarjakuvaus Sommittelun säätö Dyn. alueen asetus ISO AUTO - asetus Kuvien määrä 2 kertaa Kyllä Autom. valot. säätö P (pois) Kyllä Sarja 00:00'01" Kyllä Kuvien määrä 2 kuvaa Kyllä Käynn.laukaisin Nyt Kyllä Käynnistysaika 12:00AM / 00:00 Kyllä X Y-suunta Keskusta Kyllä Kääntäminen ±0 Kyllä Hae edellinen sijainti P (pois) Kyllä Kirkkaan alueen korjaus Pois Kyllä Varjon korjaus Pois Kyllä Herkkyysraja Kyllä AUTO ISO-parametrit s (vakio) Kyllä s.152 s.149 s.217 s.212 s.95 ISO-kohinanpoisto Auto Kyllä s.97 Pitkän suljinajan KP Auto Kyllä s.98 Ohjelmalinja k (normaali) Kyllä s.101 Väriavaruus srgb Kyllä s.211 RAW-tiedostomuoto PEF Kyllä s Liite

320 318 Vaihtoehto Oletusasetus Nollausasetus Sivu Tallenn. piks. b ( , 16:9, 30 fps) Kyllä Video Laatutaso C (paras) Kyllä Ääni g (päällä) Kyllä Ristiinkehitys Pois Kyllä s.171 Digitaalisuodin Mitään suotimia ei käytetä Kyllä Videon aukon säätö Kiinteä Kyllä Shake Reduction l (pois päältä) Kyllä Autom. tarkennustapa I (kasvontunnistusautomaattitarkennus) Kyllä Elävä näkymä Näytä ruudukko Pois Kyllä Infonäyttö O (päällä) Kyllä Histogrammi P (pois) Kyllä Kirkas/tumma alue P (pois) Kyllä s.165 Elektroninen vesivaaka P (pois) Kyllä s.288 Horisontin korjaus P (pois) Kyllä s.139 Shake Reduction k (päällä) Kyllä s.138 Anna polttoväli 35 mm Kyllä s.140 Sähköinen kompassi Yksinkert. navigointi 11 GPS TÄHTISEURANTA (Bulb) Ajastettu valotus P (pois) Kyllä Valotusaika 5'00" Kyllä Tarkka kalibrointi Kalibrointi s.335 Liite Sijainnin määr. väli 1min Kyllä Aut. ajan synkr. Päällä Kyllä

321 Vaihtoehto Oletusasetus Nollausasetus Sivu 319 Pikakatselu Digitaalinen esikatselu Näyttöaika 1s Kyllä Histogrammi P (pois) Kyllä Kirkas/tumma alue P (pois) Kyllä Suurenna pikakatselu O (päällä) Kyllä Histogrammi P (pois) Kyllä Kirkas/tumma alue P (pois) Kyllä Suurenna pikakatselu O (päällä) Kyllä s.285 s.134 e Rb, Sc, }e E-valitsimen ohjelm. K R, So, b Rb, S, c R, Sc, L/a Rb, Sc, eline p R, Sc, M R, Sc, Kyllä s.271 Painikkeiden mukautus Muisti C /Y -painike =-painike Esikats. valitsin Laukaisin puolivälissä Ristiinkehitys, Digitaalisuodin, HDRkuvaus R, Sc, c SHIFT 1 pain. tiedostomuoto Ota AF käyttöön Optinen esikatselu Ota AF käyttöön P (pois) Kyllä s.274 Kyllä s.302 Muu kuin edellä mainittu toiminto O (päällä) Kyllä Tallenna USER-tila Kyllä *2 s.224 *1 Näkyy vain, kun tilanvalitsin on A-asennossa. *2 Tallennetut asetukset voidaan palauttaa vain [Tallenna USER-tila] -näkymän kohdassa [Nollaa USER-tila]. 11 Liite

322 320 Katselutilan valikko Vaihtoehto Oletusasetus Nollausasetus Sivu Kuvan kääntö s.244 Digitaalisuodin Leikkikamera Kyllä s.257 Muuta kokoa Rajaus Suurin mahdollinen asetuksen mukainen koko Suurin mahdollinen asetuksen mukainen koko s.254 s.255 Suojaa Ei s.247 Diaesitys s.242 Tallenna manuaalinen WB s.209 RAW-kehitys Tiedostomuoto: JPEG Tallennettavat pikselit: p Laatutaso: C Kyllä s.263 Hakemisto s.240 Liikk.kuvan muokk. s.178 DPOF Ei s.299 Tallenna kohde s.336 [Q Katselu] -valikko Vaihtoehto Oletusasetus Nollausasetus Sivu Väli 3s Kyllä Diaesitys Näyttötehoste Pois Kyllä Toista katselu P (pois) Kyllä s.242 Pikazoom Pois Kyllä 11 Liite Kirkas/tumma alue P (pois) Kyllä s.234 Autom. kuvan kääntö O (päällä) Kyllä Poista kaikki kuvat s.247

323 [R Asetus] -valikko Vaihtoehto Oletusasetus Nollausasetus Sivu 321 Language/u English Ei s.282 Päiväyk. asetus 01/01/2012 Ei s.278 Ajan asettaminen W (Kotikaupunki) Kyllä Kohde (kaupunki) Sama kuin kotikaupunki Ei Maailmanaika Kohde (kesäaika) Sama kuin kotikaupunki Ei s.278 Kotikaupunki (kaupunki) Alkuperäisen asetuksen mukaan Ei Kotikaupunki (kesäaika) Alkuperäisen asetuksen mukaan Ei Tekstin koko Piip Alkuperäisen asetuksen mukaan Äänenvoimakkuus 3 Asetus Kaikki O (päällä) Ei s.283 Kyllä s.277 Opastusnäyttö 3s Kyllä s.283 Tilanäyttö O (päällä) Kyllä Tilanäyttö Autom. näytön kierto O (päällä) Kyllä s.284 Näytön väri 1 Kyllä Kirkkaustaso ±0 Kyllä s.286 Näytön värisäätö ±0 Kyllä s.287 Videolähtö Alkuperäisen asetuksen mukaan Ei s.250 HDMI-lähtö Autom Kyllä s.252 USB-liitäntä MSC Kyllä s.307 Kansion nimi Päiv. Kyllä s.290 Luo uusi kansio s Tiedostonimi IMGP/_IGP Ei *3 s.291 Tekijänoikeustiedot Upota tek. oik. tiedot P (pois) Valokuvaaja Ei s.297 Liite Tekijänoik. haltija

324 322 Vaihtoehto Oletusasetus Nollausasetus Sivu Autom. virrankatk. 1min Kyllä s.294 Valitse akku Valitse akku Auto select-tila Kyllä AA-akkutyyppi Havaitse autom. Kyllä s.294 Palauta s.324 Pikselikartoitus s.301 Pölyhälytys s.330 Pölynpoisto Pölynpoisto Aloitustoiminto O (päällä) Kyllä s.330 Anturin puhdistus s.332 Alustaminen s.270 *3 Asetus voidaan palauttaa vain [Tiedostonimi] -näkymän kohdassa [Nollaa tiedostonimi] [A Mukauta asetus] -valikko Vaihtoehto Oletusasetus Nollausasetus Sivu 1. Valotusaskeleet 1/3 valotusaskelta Kyllä s Herkkyysaskeleet 1 valotusaskel Kyllä s Lisää herkkyyttä Pois Kyllä s Mittarin käyttöaika 10s Kyllä s AE-L ja AF-lukitus Pois Kyllä s Linkitä AE ja AF-piste Pois Kyllä s Autom. valot. korjaus Pois Kyllä 8. Autom. haaruk.järjestys Kyllä s Yhden painall. haaruk. Pois Kyllä s WB säädettävä alue Autom. säätö Kyllä s WB salamaa käytettäessä Automaatt. valkotasapaino Kyllä s.207 Liite 12. Autom. WB, hehkulamppu Pieni korjaus Kyllä 13. Värilämpötilan askeleet Kelvin Kyllä s Tuo AF-alue näkyviin Päällä Kyllä s AF.S-asetus Tarkennuspainotteisuus Kyllä s AF.C-asetus Tarkennuspainotteisuus Kyllä s.123

325 Vaihtoehto Oletusasetus Nollausasetus Sivu AF-apuvalo Päällä Kyllä s AF kaukosäätimellä Pois Kyllä s Aikavalotuksen kaukoohj Tila1 Kyllä s Laukaisu varautum. aikana Pois Kyllä s Salama langatt. tilassa Päällä Kyllä s Nestekidenäytön valaisu Suuri Kyllä s Tallentaa kääntötietoja Päällä Kyllä s Tallenna valikon sijainti Nollaa valikon sijainti Kyllä s Catch-in-tarkennus Pois Kyllä s AF-hienosäätö Pois Kyllä *4 s Käyttää aukkorengasta Kielletty Kyllä s.328 Nollaa muk. toiminto s.324 *4 Tallennettu säätöarvo voidaan palauttaa vain [26. AF-hienosäätö] -näkymän kohdassa [Palauta]. 11 Liite

326 324 Valikoiden oletusarvojen palauttaminen Tallennustila-/toisto-/asetusvalikon asetuksien palauttaminen oletusarvoihin [A Tallennustila]-, [Q Katselu]- ja [R Asetus]-valikoiden, toimintopainikkeiden ja katselutilavalikon asetukset voidaan palauttaa oletusarvoihin. Language/u-asetusta, päivämääräasetusta, maailmanajan kaupunkija kesäaika-asetusta, tekstin kokoa, videon lähtösignaaliasetusta, tekijänoikeustietoja tai [A Mukauta asetus] -valikon asetuksia ei palauteta. [Palauta]-asetusta ei voida valita, jos tilanvalitsin on A-asennossa. 1 Valitse [R Asetus 3] -valikosta [Palauta] ja paina nelitoimisäädintä (5). [Palauta]-näkymä avautuu. 2 Valitse nelitoimisäätimellä (2) [Palauta] ja paina sitten 4-painiketta. Asetukset palautetaan oletusarvoihinsa ja ennen valikon avaamista näkyvissä ollut näkymä avautuu. Muokattujen asetuksien valikon oletusarvojen palauttaminen 11 Liite Voit palauttaa [A Mukauta asetus] -valikon asetukset oletusarvoihin. 1 Valitse [A Mukauta asetus 4]-valikosta [Nollaa muk. toiminto] ja paina nelitoimisäädintä (5). [Nollaa muk. toiminto] -näkymä avautuu.

327 325 2 Valitse nelitoimisäätimellä (2) [Palauta] ja paina sitten 4-painiketta. Asetukset palautetaan oletusarvoihinsa ja ennen valikon avaamista näkyvissä ollut näkymä avautuu. 11 Liite

328 326 Erilaisien objektiiviyhdistelmien mahdollistamat toiminnot Kaikki kameran kuvaustilat ovat käytettävissä, kun käytetään DA-, DA L- tai FA J -objektiivia tai s (Automaattinen) -asetuksella varustettua objektiivia, jonka aukkorengas on asetettu s-asentoon. Jos niitä käytetään muussa kuin s -asennossa tai muiden objektiivien kanssa, seuraavat rajoitukset ovat voimassa. z: Toiminnot ovat käytettävissä, kun aukkorengas on asetettu s-asentoon. # : Eräät toiminnot toimivat rajoitetusti. : Toiminnot eivät ole käytettävissä. 11 Liite Toiminto Automaattitarkennus (Vain objektiivi) (AF-sovittimella 1,7 ) *1 Manuaalitarkennus (Tarkennuksen ilmaisimella) *2 (Matta-alueella) Objektiivi [Kiinnitystapa] DA DA L D FA [KAF] [KAF2] [KAF3] z z z FA J F *6 A M FA *6 P [KAF] [KAF2] z z z [KAF] [KA] [K] z z z # *9 # *9 Quick-Shift-tarkennusjärjestelmä # *4 11 AF-pistettä /5 AF-pistettä z z z # *9 Monilohkomittaus z z z z e/k/b/c/l-tila z z z z # *10 z z a-tila z z z z # P-TTL-automaattisalama *3 z z z z Power Zoom z *7 Automaattinen objektiivin polttovälitietojen nouto käytettäessä z z z kuvanvakaajatoimintoa Linssivääristymän korjaustoiminto z *5 *8 z z *1 Objektiivit, joiden valovoima on F2.8 tai suurempi. Toiminto on käytettävissä ainoastaan s-asennossa. *2 Objektiivit, joiden valovoima on F5.6 tai suurempi.

329 *3 Käytettäessä sisäänrakennettua salamaa, AF540FGZ-, AF360FGZ-, AF200FG- ja/tai AF160FC-salamalaitetta. *4 Tämä ominaisuus on käytettävissä vain yhteensopivien objektiivien kanssa. *5 [Vääristymän korjaus] -asetus näytetään, kun käytössä on DA 10-17mm FISH-EYE -objektiivi. *6 Jos haluat käyttää FA SOFT 28 mm F2.8-, FA SOFT 85 mm F2.8- tai F SOFT 85mm F2.8 -objektiivia, määritä [A Mukauta asetus 4] -valikon kohdan [27. Käyttää aukkorengasta] asetukseksi [Sallittu]. Kuvia voidaan ottaa asetetulla aukolla, mutta vain manuaalisesti asetettavalla aukkoalueella. *7 Käytettävissä vain KAF2-kiinnityksellä varustettujen FA-objektiivien kanssa. *8 Käytettävissä vain yhteensopivien objektiivien (FA 31mm F1.8 Limited, FA 43mm F1.9 Limited ja FA 77mm F1.8 Limited) kanssa. *9 Tarkennusalueeksi valitaan kiinteästi U (Keskusta). *10 c (aukkopainotteisuus) -automaattivalotus aukko kokonaan auki. (Aukon säätörenkaan kääntäminen ei vaikuta todelliseen aukkoarvoon.) 327 Objektiivien ja kiinnitysten nimet Moottorilla varustetut DA-objektiivit ja moottorizoomilla varustetut FAzoomobjektiivit käyttävät KAF2-kiinnitystä. Ultraäänimoottorilla varustetut DA-objektiivit, joissa ei ole AF-liitäntää, käyttävät KAF3-kiinnitystä. Kiinteäpolttovälisissä FA-objektiiveissa (ei zoomobjektiivit), DA- ja DA L- objektiiveissa, joissa ei ole moottoria sekä D FA-, FA J- ja F-objektiiveissa käytetään KAF-kiinnitystä. Katso lisätietoja objektiivien käyttöoppaista. Objektiivit ja lisälaitteet, jotka eivät sovellu käytettäviksi tämän kameran kanssa Jos aukkorenkaan asetuksena on jokin muu kuin s (Auto) tai objektiivissa ei ole s-asentoa tai jos käytetään automaattisen loittorenkaan ja automaattipalkeen kaltaisia lisävarusteita, kamera ei toimi, jos kohdan [27. Käyttää aukkorengasta] asetukseksi ei ole [A Mukauta asetus 4] -valikossa valittu [Sallittu]. Katso rajoitukset kohdasta Aukkorenkaan käyttäminen (s.328). Objektiivi ja sisäänrakennettu salama Sisäänrakennettua salamaa ei voida säätää, ja se välähtää täydellä teholla, jos objektiivin aukkorengasta ei ole asetettu s (Automaattinen) -asentoon sekä käytettäessä pre A- tai pehmeäpiirto-objektiiveja. Huomaa, ettei sisäänrakennettua salamaa voida käyttää automaattisalaman tavoin. 11 Liite

330 328 Aukkorenkaan käyttäminen Kuva voidaan ottaa, vaikka D FA-, FA-, F- tai A-objektiivin aukkorengas ei olisi s-asennossa tai objektiivissa ei olisi s-asentoa. Valitse [A Mukauta asetus 4] -valikon [27. Käyttää aukkorengasta] -kohdan asetukseksi [Sallittu]. Seuraavat rajoitukset ovat voimassa käytettävästä objektiivista riippuen. 27. Käyttää aukkorengasta 1 Kielletty 2 Sallittu Suljin toimii, vaikka aukkorenkaan asento on muu kuin A MENU Peruuta OK OK Käytössä oleva objektiivi Valotustila Rajoitus D FA, FA, F, A, M (pelkkä objektiivi tai objektiivi ja automaattihimmentimellä varustettu lisävaruste, kuten automaattinen loittorengas K) c Aukko pysyy auki aukkorenkaan asennosta huolimatta. Suljinaika muuttuu suhteessa aukkorenkaan asentoon, mutta valotuksessa saattaa olla vaihtelua. Aukon ilmaisimen kohdalla näkyy [F--]. D FA, FA, F, A, M, S (objektiivi ja automaattihimmentimellä varustettu lisävaruste, kuten automaattinen loittorengas K) Käsikäyttöiset himmenninobjektiivit, kuten peiliobjektiivi (pelkkä objektiivi) c c Kuvia voidaan ottaa kiinteästi asetetulla aukkoarvolla, mutta valotuksessa saattaa olla vaihtelua. Aukon ilmaisimen kohdalla näkyy [F--]. 11 Liite FA SOFT 28 mm, FA SOFT 85 mm, F SOFT 85 mm (pelkkä objektiivi) c Kuvia voidaan ottaa kiinteästi asetetulla aukkoarvolla manuaalisesti asetettavalla aukkoalueella. Aukon ilmaisimen kohdalla näkyy [F--]. Valotus voidaan tarkistaa optisella esikatselulla. Kaikki objektiivit a Kuvia voidaan ottaa annetulla aukkoarvolla ja suljinajalla. Aukon ilmaisimen kohdalla näkyy [F--]. Valotus voidaan tarkistaa optisella esikatselulla.

331 Kamera toimii c (Aukkopainotteinen autom. valotus) -tilassa, vaikka valitsin on asetettu B-, e-, K-, b- tai L-asentoon, kun aukkorenkaan asetus on jokin muu kuin s Liite

332 330 CMOS-kennon puhdistus Jos CMOS-kenno on likainen tai pölyinen, kuvissa voi tietyissä olosuhteissa (esimerkiksi valkoista taustaa vasten kuvattaessa) näkyä tummia alueita. Tämä tarkoittaa, että CMOS-kenno on puhdistettava. Pölyn irrottaminen ultraäänitärinällä (Pölynpoisto) CMOS-kennoon tarttuva pöly voidaan poistaa tärisyttämällä CMOSkennon edessä olevaa suodatinta ultraäänellä. 1 Valitse [R Asetus 4]-valikosta [Pölynpoisto] ja paina nelitoimisäädintä (5). [Pölynpoisto]-näkymä avautuu. 2 Paina 4-painiketta. Pölynpoistotoiminto käynnistyy. Aseta [Aloitustoiminto] -toiminnon tilaksi O (käytössä) jos haluat, että pölynpoistotoiminto aktivoidaan aina, kun kameraan kytketään virta. Kun pölynpoisto on suoritettu loppuun, kamera palaa [R Asetus 4] -valikkoon. Pölynpoisto Pölynpoisto Aloitustoiminto MENU OK Aloitus Pölyn havaitseminen CMOS-kennolla (pölyhälytys) 11 Liite Pölyhälytys on toiminto, joka havaitsee CMOS-kennoon kertyvän pölyn ja näyttää visuaalisesti pölyn sijaintipaikan. Voit tallentaa kuvan, jossa pölyn sijainti näkyy, ja näyttää sen suorittaessasi tunnistimen puhdistusta (s.332). Pölyhälytystoimintoa voidaan käyttää, jos - kameraan on kiinnitetty DA-, DA L- tai FA J-objektiivi tai D FA-, FA- tai F -objektiivi, jossa on s (Automaattinen) -asetus. - objektiivissa, jossa on aukkorengas, aukkoasetukseksi on valittu s.

333 - valitsin on asetettu johonkin muuhun kuin C (Video) -tilaan. - tarkennustilan valintakytkin on l- tai A-asennossa. 331 Pölyhälytystä käytettäessä valotusaika saattaa olla erittäin pitkä. Huomaa, että mikäli käännät objektiivin johonkin muuhun suuntaan, ennen kuin kuva on käsitelty kokonaan, kamera ei havaitse pölyä kunnolla. Kohteesta tai lämpötilasta riippuen kamera ei ehkä kykene havaitsemaan pölyä kunnolla. Pölyhälytyskuva voidaan tuoda näyttöön vain kennon puhdistuksen aikana 30 minuutin kuluessa siitä, kun kuva tallennettiin. Mikäli yli 30 minuuttia ehtii kulua, tallenna uusi pölyhälytyskuva ja puhdista sitten kenno. Tallennettua pölyhälytyskuvaa ei voida katsella katselutilassa. Pölyhälytyskuva voidaan tallentaa vain, mikäli SD-muistikortti on paikallaan. 1 Valitse [R Asetus 4] -valikosta [Pölyhälytys] ja paina nelitoimisäädintä (5). [Pölyhälytys]-näkymä avautuu. 2 Suuntaa kamera valkoista seinää tai jotakin muuta kirkasta ja tasaista kohdetta kohti siten, että pinta täyttää etsimen kokonaan, ja paina laukaisin täysin pohjaan. Pölyhälytys Tarkistaa pölyn anturista. Tarkista pölyn sijainti painamalla laukaisinta Kun kamera on suorittanut kuvan käsittelyn valmiiksi, näyttöön ilmestyy pölyhälytyskuva. MENU SHUTTER Tarkista Jos näyttöön avautuu ilmoitus [Toimintoa ei voida suorittaa oikein], paina 4-painiketta ja ota uusi kuva. 11 Liite

334 332 3 Tarkista, onko kennon pinnalla pölyä. OK Poistu Säätömahdollisuudet Kameran takaosan e-valitsin (S) Näyttää pölyhälytyskuvan koko näytön kokoisena. 4 Paina 4-painiketta. Pölyhälytyskuva tallennetaan ja kamera palaa [R Asetus 4] -valikkoon. Kameran asetuksista riippumatta pölyhälytyskuvan ottamisessa käytetään erikoisasetuksia. Pölyn irrottaminen puhaltimella Nosta kameran peili ylös ja avaa suljin kun puhdistat CMOS-kennon puhaltimella. Puhdistuta herkkä CMOS-kenno PENTAX-huollossa. Puhdistus on maksullinen toimenpide. Voit käyttää CMOS-kennon puhdistukseen lisävarusteena saatavana olevaa kennonpuhdistussarjaa O-ICK1. 11 Liite

335 Älä käytä puhdistamiseen paineistetussa pullossa olevaa ainetta. Älä suorita kennon puhdistusta aikavalotustilassa kuvattaessa. Suljin voi vahingossa sulkeutua ja saattaa vioittaa kameran sisäisiä osia. Voit ehkäistä lian ja pölyn pääsemisen CMOS-kennon pinnalle käyttämällä aina runkotulppaa, kun kameraan ei ole kiinnitetty objektiivia. Mikäli akun varaus on alhainen, näyttöön avautuu ilmoitus [Ei tarpeeksi virtaa jäljellä kennon puhdistukseen]. Verkkolaitteen (lisävaruste) käyttäminen on suositeltavaa kennon puhdistuksen aikana. Jos käytössä ei ole verkkolaitetta, varmista, että akussa on riittävästi virtaa. Jos akku tyhjenee lähes kokonaan puhdistuksen aikana, kamerasta kuuluu merkkiääni. Jos näin käy, lopeta puhdistus heti. Älä vie puhaltimen kärkeä objektiivin kiinnitysalueen sisälle. Jos virta on kytketty pois, suljin, CMOS-kenno tai peili saattaa vaurioitua. 333 Puhdistuksen aikana vitkalaukaisimen merkkivalo vilkkuu ja [d]- ja [Cln]-ilmaisimet näkyvät nestekidenäytössä. Kamerasta saattaa kuulua tärisevä ääni CMOS-kennon puhdistuksen aikana. Kyseessä ei ole toimintahäiriö. 1 Katkaise virta kamerasta ja irrota objektiivi. 2 Kytke kameraan virta. 3 Valitse [R Asetus 4] -valikosta [Anturin puhdistus] ja paina nelitoimisäädintä (5). [Anturin puhdistus] -näkymä avautuu. 4 Valitse nelitoimisäätimellä (2) [Peili ylhäällä] ja paina sitten 4-painiketta. Peili lukittuu yläasentoonsa. Mikäli olet käyttänyt pölyhälytystä pölyn havaitsemiseksi viimeisimmän 30 minuutin aikana, pölyhälytyskuva ilmestyy näyttöön. Puhdista kenno samalla kun tarkistat pölyn sijaintipaikan. Anturin puhdistus Nostaa peilin ja avaa sulkimen anturin puhdistamiseksi. Lopeta puhdistus katkaisemalla virta Peili ylhäällä Peruuta OK OK 11 Liite

336 334 5 Puhdista CMOS-kenno. Poista lika ja pöly CMOS-kennolta käyttämällä harjatonta puhallinta. Jos käytät harjallista puhallinta, harja saattaa naarmuttaa CMOS-kennoa. Älä pyyhi CMOS-kennoa kankaalla. 6 Katkaise kameran virta. Peili palautuu automaattisesti alkuperäiseen asentoonsa. 7 Kiinnitä objektiivi tai rungonsuojus. 11 Liite

337 GPS-laitteen käyttö 335 Voit käyttää seuraavia toimintoja, kun GPS-laite O-GPS1 (lisävaruste) on kiinnitetty kameraan. Sähköinen kompassi Näyttää senhetkisen sijainnin leveysja pituusasteen, korkeuden, objektiivin suunnan sekä koordinoidun yleisajan (UTC). N ' W ' 0 89m 10/10/ :00:00 Yksinkert. navigointi TÄHTISEURANTA Aut. ajan synkr. Näyttää suunnan NewYork ja etäisyyden senhetkisestä 0 sijainnista asetetun kohteen leveys- 89m ja pituusasteiden Kohteen suunta perusteella. Etäisyys kohteeseen Voit tallentaa kuvaan 10/10/2012 tallennetut GPSsijaintitiedot kohteeksi tai ladata kohteen tietokoneella luodusta sijaintitietotiedostosta (s.336). Nykyinen sijainti N ' W ' km 10:00:00 Seuraa taivaankappaleita ja kuvaa niitä. Sovittamalla kameran sisäänrakennetun kuvanvakaajayksikön liike taivaankappaleiden liikkeeseen ne voidaan tallentaa yksittäisinä pisteinä myös pitkillä valotusajoilla (s.338). Säätää automaattisesti kameran päivämäärä- ja aikaasetuksia GPS-satelliiteista vastaanotettujen tietojen perusteella. Katso GPS-laitteen kiinnitys- ja käyttöohjeet laitteen mukana toimitetusta käyttöoppaasta. Jos [GPS]-toiminto on määritetty V/Y-painikkeelle, voit näyttää Sähköinen kompassi-, Yksinkertainen navigointi- tai TÄHTISEURANTAnäkymän painamalla V/Y-painiketta. (s.274) 11 Liite
