TUOTELUETTELO 1/2006. OVIPUHELINJÄRJESTELMÄT Acet Amplyvox Terraneo Esmi-ovipuhelinvaraosat. Elkesan Oy Veikkola

Transkriptio

1 ELKESAN OY- TÄYDEN PALVELUN OVIPUHELINTALO Vuonna 1992 perustetun RTE Rikosturva Tmi:n jatkaja Elkesan Oy tarjoaa teille ovipuhelimissa täyden palvelun. On sitten kyseessä ovipuhelinjärjestelmän uusinta, uuden järjestelmän asennus, huolto- teemme sen vahvalla yli 10 vuoden kokemuksella. Järjestelmissä tarjoamme teille Acetin ja Amplyvoxin 60-luvulta alkanutta osaamista- ja Terraneossa Esmin ovipuhelinosaamista yli 0 vuoden kokemuksella. Jälleenmyyjät- lukkoliikkeet, sähköliikkeet, ovipuhelinliikkeet- palvelemme myös teitä, tarjoamme teille maahantuomiamme Acet-ja Amplyvox ovipuhelinjärjestelmiä sekä Esmi Oy:n Terraneoovipuhelinjärjestelmiä. Meiltä saatte uudet järjestelmät, varaosat ja kenttähuoltopalvelut. Elkesan Oy Veikkola puhelin fax TUOTELUETTELO 1/2006 OVIPUHELINJÄRJESTELMÄT Acet Amplyvox Terraneo Esmi-ovipuhelinvaraosat G

2 Ovipuhelinjärjestelmät 1+n tekniikalla acet ACVP-painiketaulu TDP-painiketaulu Ellisse-ovipuhelin 01 Ovipuhelinkoje 1+n tekniikalla, Ellisse-sarja AC2220 AC22210 AC22220 AC22302 AC22220T S7-sarja AC , 70, 70 Ovipuhelin 1+n, summeri- ja kaksitaajuussoittoääni, yömykistyskytkimellä ja lampulla Ovipuhelin 1+n, kaksitaajuussoittoääni Ovipuhelin 1+n, summeri- ja kaksitaajuussoittoääni (valinnainen soittoääni ovikello ja alaovi) Ovipuhelin 1+n, sama kuin AC22220, lisänä 9 lisäpainiketta erikoissovellutuksiin Ovipuhelin 1+n, sama kuin AC22220, pöytäasenteinen Ovipuhelin 1+n, automaattinen ovenavaus- "hammaslääkärikoje" Perinteisempi malli, erikoistilauksesta. Korvaava malli AC vahvistinyksiköt 1+n-järjestelmiin ACVE-video-ovipuhelintaulu Ellisse 700-sarja ACMV0016 AC21231 AC21227 AC21236 ACC1 MUUT 072 Muut tarvikkeet 1+n-vahvistin, summerisoittoäänellä.ulkoinen mikrofoni (kts. kuva). Yleisvahvistin 1+n-järjestelmiin. Ulkoiset mitat 83 x 110 x. Yhteensopivuus: Ellisse-sarja (22...) sekä S7 (AC707...)-sarja. 1+n-vahvistin, elektronisella soittoäänellä. Ulkoinen mikrofoni. Yleisvahvistin 1+n-järjestelmiin. Ulkoiset mitat 83 x 110 x. Yhteensopivuus: Ellisse-sarja (22...) AC21231-vahvistin suuremmassa kotelossa, käytetään vanhemmissa järjestelmissä. AC21236: ulkoinen mikrofoni, ACC1: sisäinen mikrofoni. AC21038/9 vahvistinyksikkö kahden oven vaihtimella, usean oven vaihtoyksikkö (yhteensopiva useimpiin markkinoilla oleviin 1+n-järjestelmiin), vahvistimet videokameralla jne. AC101 AC10210 AC21809 Diodisilta 23 diodia: 1 taulua kohden. Myötäkuunteluestoyksikkö 12 huoneistoa; 1 taulua kohden. Verkkomuuntaja 12 VAC 2 A, mod Pinta-asennukseen tai DIN-kiskoon. AC21231 tai AC VAHVISTIN Järjestelmä kootaan tarvittavasta määrästä puhelimia (esim. AC2220), vahvistinyksiköstä (AC21227), ulkotaulusta (ACVPnn + ACMVnn) sekä diodisillasta AC101. Diodisillan sijaan käytetään AC21809, myötäkuuntelun estoyksiköitä, jos halutaan, ettei muista huoneistoista voida seurata keskusteluyhteyttä. Ellisse-huonekoje Huom! Tutustu sivujen 6-7 valintataulukkoon- valmiit järjestelmät! Elkesan Oy- tuoteluettelo 1/ Elkesan Oy- tuoteluettelo 1/

3 S 11 t, alumiinia, TSP/TDP-sarja TCP/TDP-sarjan painiketauluja käytettiin Suomeen asennetuissa järjestelmissä. Luettelo niistä hinnastossamme. Sarjaa valmistetaan edelleen, toimitetaan varaosiksi ja uusasennuksiin. Ei varastonimike. Sarja sisältää 1-60 painikkeen taulut, painikkeet yhdessä, kahdessa tai neljässä rivissä, etulevy on yhtenäinen. Varaosia varastossa: painikemoduuleja, päätylevyjä niihin, painikkeiden tankoa. Samoja osia käytetään myös Comelitin vanhoissa ovipuhelintauluissa. 12 t, alumiinia, uppoasennus Koodi Pain. Selite Etulevy Upotuskotelo Kokoluokka l x k l x k x syvyys ACVP0002 2, 2 painiketta 123 x x 22 x A ACMV Taulu, 8 painiketta ACVP000, painiketta 123 x x 288 x B ACMV Taulu, 10 painiketta ACVP0006 6, 6 painiketta 123 x x 33 x C ACMV Taulu, 12 painiketta ACVP0008 8, 8 painiketta 123 x x 380 x D ACMV001 1 Taulu, 1 painiketta ACVP010 10, 10 painiketta 123 x x 26 x E ACMV Taulu, 16 painiketta Taulut on ryhmitelty korkeuden mukaan, siten, että ryhmittäin taulut soveltuvat vierekkäin. Päällekkäin Tauluja voidaan sijoitella vapaasti. Kokoluokkia on viisi, A E. Sähköasennusliike, suunnittelija- ACMV-painiketaulut soveltuvat myös yleiskäyttöisiksi taustavalaistuiksi painikkeiksi- valojen ohjaus, ilmastoinnin ohjaus jne. PINTA-ASENNUSKOTELOT Uppoasennetut taulut pinta-asennetaan sijoittamalla ne sellaisenaan pinta-asennuskoteloihin. Koko- Yksirivinen Kaksirivinen Kolmirivinen Nelirivinen luokka A AC1PV1 AC2PV1 AC3PV1 ACPV1 B AC1PV2 AC2PV2 AC3PV2 ACPV2 C AC1PV3 AC2PV3 AC3PV3 ACPV3 D AC1PV AC2PV AC3PV ACPV E AC1PV AC2PV AC3PV ACPV Mitat Kokol. Yksirivinen Kaksirivinen Kolmirivinen Nelirivinen A 128 x 273 x 8 22 x 273 x x 273 x 8 00 x 273 x 8 B 128 x 319 x 8 22 x 319 x x 319 x 8 00 x 319 x 8 C 128 x 36 x 8 22 x 36 x x 36 x 8 00 x 36 x 8 D 128 x 11 x 8 22 x 11 x x 11 x 8 00 x 11 x 8 E 128 x 7 x 8 22 x 7 x x 7 x 8 00 x 7 x 8 Esimerkki: Pinta-asennuskotelon kokoluokka D, kolmirivinen on tarkoitettu yhdelle ACVP0008-vahvistintaululle ja kolmelle ACMV001-taululle. Sovellusohje ACET-ovipuhelinjärjestelmä kootaan seuraavasti: 1+n-kytkentäkaavio ACET 1+n-järjestelmä , A 2 A 230 VAC VAC Sähkötelki (max 1,2 A) 12 VDC - (ACVPxxxx) - (ACMVxxxx) - Diodimoduuli AC101, yksi kutakin taulua kohden tai AC10210-myötäkuuntelunestopiirit - Vahvistinyksikkö AC21231, vahvistintauluun - Verkkokoje AC Puhelinkojeet AC2220 TDP/TSP VP/VEE Lukko (AC-) Soitto (-) Puhe (+) Järjestelmä käyttää yhtä yhteistä johdinta, sekä yhtä johdinta huoneistoa kohden. Puhelimissa on soittoäänen vaimennus vakiona; jos vaimennuksen merkkivalo halutaan käyttöön, tarvitaan tähän oma syöttöjohtimensa. Samoin ovikellopainike huoneiston oven ulkopuolella vaatii oman johtimensa. Kotisivullamme on lisää tietoa järjestelmistä, mm. kytkentäkaavio ja huolto-ohje AC 1 Yhteinen (puhe -/ soitto AC+) AC /21227 Vahvistin 6 Ovenavaus Luurikytkin 6 6 acet Vaimennuspainike + lamppu AC2220 AC2220 AC2220, 702, 70, 707 SADESUOJAT Uppoasennetut taulut voidaan tarvittaessa varustaa sadesuojalla. Sadesuoja ei ole välttämätön, mutta suojaa taulua paremmin sääolosuhteilta. Kokol. Yksirivinen Kaksirivinen Kolmirivinen Nelirivinen A AC1VV1 AC2VV1 AC3VV1 ACVV1 B AC1VV2 AC2VV2 AC3VV2 ACVV2 C AC1VV3 AC2VV3 AC3VV3 ACVV3 D AC1VV AC2VV AC3VV ACVV E AC1VV AC2VV AC3VV ACVV Mitat Kokol. Yksirivinen Kaksirivinen Kolmirivinen Nelirivinen A 128 x 26 x 0 22 x 26 x x 26 x 0 00 x 26 x 0 B 128 x 311 x 0 22 x 311 x x 311 x 0 00 x 311 x 0 C 128 x 37 x 0 22 x 37 x x 37 x 0 00 x 37 x 0 D 128 x 03 x 0 22 x 03 x x 03 x 0 00 x 03 x 0 E 128 x 9 x 0 22 x 9 x x 9 x 0 00 x 9 x 0 Elkesan Oy- tuoteluettelo 1/ Elkesan Oy- tuoteluettelo 1/

4 VALINTATAULUKKO- VALMIIKSI KOOTUT TAULUT acet kokoluokka A kokoluokka A kokoluokka B kokoluokka B kokoluokka C kokoluokka C kokoluokka D kokoluokka D kokoluokka E kokoluokka E Vahvistin Diodimoduuli Verkkokoje Puhelin Painikkeita moduuleja Etulevyn koko Uppokotelon koko Tilauskoodi 2 painiketta 8 painiketta painiketta 10 painiketta 6 painiketta 12 painiketta 8 painiketta 1 painiketta 10 painiketta 16 painiketta ACVP002 ACMV0008 ACVP00 ACMV0010 ACVP006 ACMV0012 ACVP008 ACMV001 ACVP010 ACMV0016 AC21227 AC101 AC21809 AC2220 Sadelippa Pintakotelo , x , x 22 x AC-T01-A AC1VV1 AC1PV x x 22 x AC-T02-A AC2VV1 AC2PV , x , x 22 x AC-T03-A AC3VV1 AC3PV x x 22 x AC-T0-A ACVV1 ACPV , x , x 22 x AC-T0-A x x 22 x AC-T06-A , x , x 288 x AC-T07-B AC1VV2 AC1PV x x 288 x AC-T08-B AC2VV2 AC2PV , x , x 288 x AC-T09-B AC3VV2 AC3PV2 3 9 x x 288 x AC-T10-B ACVV2 ACPV , x , x 288 x AC-T11-B x x 288 x AC-T12-B , x 3 102, x 33 x AC-T13-C AC1VV3 AC1PV x x 33 x AC-T1-C AC2VV3 AC2PV , x 3 39, x 33 x AC-T1-C AC3VV3 AC3PV3 2 9 x 3 73 x 33 x AC-T16-C ACVV3 ACPV3 617, x 3 96, x 33 x AC-T17-C x x 33 x AC-T18-C , x , x 380 x AC-T19-D AC1VV AC1PV x x 380 x AC-T20-D AC2VV AC2PV , x 01 39, x 380 x AC-T21-D AC3VV AC3PV 0 9 x x 380 x AC-T22-D ACVV ACPV 6 617, x 01 96, x 380 x AC-T23-D x x 380 x AC-T2-D , x 7 102, x 26 x AC-T2-E AC1VV AC1PV x x 26 x AC-T26-E AC2VV AC2PV , x 7 39, x 26 x AC-T27-E AC3VV AC3PV 8 9 x 7 73 x 26 x AC-T28-E ACVV ACPV 7 617, x 7 96, x 26 x AC-T29-E x x 26 x AC-T30-E , x , x 26 x AC-T31-E Taulukosta valitaan sopiva painikemäärä, tilaaminen tilauskoodilla. Optiot: -S sadelipalla, -P pinta-asenteisena. Esimerkiksi AC-T03-A-18, AC-T1-C-30-P, AC-T1-C-30-S. Koodi sisältää valmiin ulkotaulun ja keskuslaitteet. Tämän lisäksi tilataan puhelinkojeita haluttu määrä. Puhelinkojeita voi olla saman painikkeen takana useampia. Sama painikemäärä löytyy usealta riviltä: näin on mahdollista valita esim. kapea ja korkea tai matala ja leveä taulu, esimerkiksi jos käytettävissä oleva tila on kapea, tai käytettävissä on vanha asennuspaikka. (Koodiavain: AC = Acet, T03 = juokseva järjestysnumero, A/B/C/D/E = taulun kokoluokka (kts. sivu ), 18 = painikemäärä, -S sadelipalla ja -P pinta-asennuskotelo sadelipalla.) Riveillä on myös uppoasennuskotelon vaatima aukkokoko seinässä. Sadelippa ei ole välttämätön, mutta suositeltava. Pinta-asenteisena tauluun valitaan lisäksi pinta-asennuskotelo- siis uppokotelon lisäksi. Huomattavaa: Vakiotaulujen lisäksi muuntelu on mahdollista. Tämän sivun järjestelmät ovat asennusvalmiiksi koottuja. Tässä taulukossa on lueteltu vakiotaulujen varustelu, edellisillä sivuilla on erittely järjestelmän toimintamoduuleista. Taulukosta voidaan valita suoraan sopiva taulu- tilaaminen rivillä olevalla tilauskoodilla. Tämän lisäksi tarvitaan vain puhelinkojeet. Taulukkoa voidaan käyttää myös valintaoppaana. Tilausohje: esim. 1: 1 kpl AC-T08-B-1 ja 20 kpl AC2220-puhelinkojeita esim. 2: 1 kpl AC-T1-C-30-P ja 2 kpl AC2220-puhelinkojeita Elkesan Oy- tuoteluettelo 1/ Elkesan Oy- tuoteluettelo 1/

5 ACET- MUUT Koodilukko AC30602 AC3060 Koodilukko uppoasennettava 110 x 10 (etulevy), 98 x 13 (uppokotelo) Koodilukko pinta-asennettava, koko 11 x 11 Pinta-asennettava, koko 11 x 10 (uppoasennettavana 110x10) Kotelo tukevaa alumiinia Painikkeissa selkeä tuntuma, näppäinpainalluksesta merkkiääni Merkkivalot punainen ja vihreä Kaksi relelähtöä, 1 A ja A kuormitettavuudelle, 1-28 sekunnin aukioloajoille Seitsemän viisinumeroista koodia, ohjelmoitavissa näppäimistöltä Haihtumaton muisti (10 vuoden säilyvyys) Käyttöjännitealue 12 VAC/VDC ( VAC, VDC), sopiva verkkokoje esim. AC21809 (12 VAC 1, A) Akkuliitäntä järjestelmän toiminnan varmistukseen sähkökatkon aikana Kotikitti AC6023 Acet-ovipuhelinjärjestelmä "rautakauppapakkauksessa" - Viisilankainen - kolmen painikkeen ulkotaulu 10 x 180 x 3, muovi/alumiini - ulkotaulussa kolme painiketta, taustavalaistut nimikyltit - upotettavissa - kolme huonekojetta 700-sarja, ei yömykistintä - verkkokoje 12 VAC (Din-kiskoon tai pinta-asennukseen) ACET-VARAOSAT Painikemoduulit vanhat taulut ACRC0071 Kahden painikkeen moduuli TDP-painiketauluihin sekä Comelit AV/ ja N-sarjan taulut. (Vanhat ovipuhelintaulut) ACRC0070 Yhden painikkeen moduuli TDP-painiketauluihin ACRC009C Päätypidike TDP-painiketauluihin sekä Comelit AV/ ja N-sarjan tauluihin ACRC10 Painiketanko TDP-painiketauluihin sekä Comelit AV/ ja N-sarjan taulut. Pituus 00 mm. Painiketanko katkaistaan sopivaan pituuteen, ja siihen painetaan tarvittava määrä yhden- tai kahden moduuleja. Päihin kiinnitetään päätypidike. AMPLYVOX Elkesan Oy- tuoteluettelo 1/ Elkesan Oy- tuoteluettelo 1/

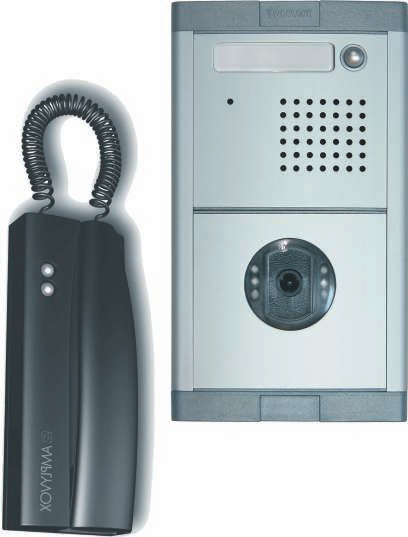

6 VÄYLÄPOHJAISET OVIPUHELINJÄRJESTELMÄT PAINIKEMODUULIT KYTKENTÄKAAVIOESIMERKIT AMPLYVOX PRO-BUS EVO 2 KPL 7 OHM LINJAPÄÄTEVASTUS AX291A/ AX291A/8DP KESKUSYKSIKÖT/VAHVISTIMET Neljän painikkeen moduuli, korkeus 1 mod Kahdeksan painikkeen moduuli, korkeus 1 mod AX291A/ AX291A/8DP (musta erikoisväri) AX2992A/2TV AX2992A/DPTV Keskusyksikkö/vahvistin 2 painiketta, korkeus 2 mod Keskusyksikkö/vahvistin painiketta, korkeus 2 mod KERROSHAAROITIN LÄHTÖÄ 86/ PEITELEVYT/TOIMINTOMODUULIT AX2991A/1 AX2991A/2 AX2991A/L 2991A/8 2993A/RV AX83A/2 AX83A/6 Tyhjä peitelevy, 1 mod Rapputunnusmoduuli (infomoduuli), 1 mod Koodilukko 2-koodia, 2-relettä, korkeus 2 mod Kameramoduulin etulevy Näyttö/koodilukkomoduuli 180 käyttäjää selaa nimi tai näppäile huoneistonumero (huom, ei skandinaavisia merkkejä) Asukasluettelomoduuli 3 ikkunaa (audio) tilaa 2 nimelle (Ax2993) Asukasluettelomoduuli ikkunaa (video) tilaa 6 nimelle (Ax videokamera) Vahvistin 2 painikkeella + videokamerayksikkö Vahvistin painikkeella + videokamerayksikkö VÄYLÄ PRO-BUS EVO 20 V JÄNNITESYÖTTÖ MONITORIT VIDEOSIGNAALI PARIKAAPELISSA KAMERAT AX807/C AX807 AX807/TX AX86/ UPPOASENNUSKOTELOT Värikamera, 18 VDC, parikaapeliin sovitettu lähtö Mustavalkokamera 1/3, 18 VDC, parikaapeliin sovitettu lähtö Parikaapelisovitin 7 ohm-koaksiaalista parikaapeliin (liitettäessä ulkoinen standardikamera Ampyvox-järjestelmään) Kerroshaaroitin videosignaalille, neljä lähtöä TILAUSKOODI MODUULIT ETULEVYN KOKO KOTELON KOKO AX2931A AX2932A AX2933A AX293A X 123 X X 21 X X 307 X X 399 X 1 11 X 11 X 11 X 207 X 11 X 299 X 11 X 391 X Pintakotelot mainittu sivujen taulukossa. VERKKOLAITTEET AX2993A/RV ja 2 kpl AX83A/2 AX807/TX AX2993A/RV A/8+ 2 kpl AX83A/6 Ax807 ja AX807/C PERUSPUHEJÄRJESTELMÄ PERUSVIDEOJÄRJESTELMÄ Amplyvox-ovipuhelinjärjestelmät ovat väyläpohjaisia- puhejärjestelmässä kaikki signaalit on sovitettu kahteen johtimeen. Videojärjestelmässä väylän lisäksi parikaapeliin sovitettu videosignaali sekä monitorien sähkönsyöttö. Alle 70 metrin etäisyyksillä suositeltavin kaapeli on edullinen tietoverkkokaapeli- CAT. Pidemmillä etäisyyksillä on suositeltavaa käyttää NOMAK-kaapelia. Lyhyillä, muutaman kymmenen metrin etäisyyksillä toimivat myös vanhat kaapelit- MMS, MHS, muovikaapelit. Kotisivullamme ladattavissa tekniset dokumentit ja tarkemmat kytkentäkaaviot. KOKOAMISOHJE Yksinkertaisin tapa on valita seuraavan sivun taulukosta sopivan kokoinen taulu, joka toimitetaan valmiiksi koottuna. Sen lisäksi tarvitaan vain puhelinkojeet sekä videon kerroshaaroittimet. AX817/V AX8607/V PUHELIMET AX8A3 AX8A3/C AX2A1 AX3A2 RELEET JA VAIHTIMET AX89/20 AX267/V AX887/V Verkkokoje 13 VDC 0,8 A 9 DIN-moduulia Verkkokoje 20 VDC 0,8 A 9 DIN-moduulia Ovipuhelinkoje mustavalkomonitorilla Synthesi Ovipuhelinkoje TFT-värimonitorilla Synthesi Perusovipuhelinkoje Symbol Ovipuhelinkoje uusi design Elite Yleiskäyttöinen rele 2 * NC/NO, myös 2 oven videoon Väyläohjain yli yksi porrasnousua (esim. 3 ovea 2 rappunousua). DIN. Väyläohjain yli yksi porrasnousua, video (esim. 3 ovea 2 rappunousua). 9 DIN. Synthesi Symbol Järjestelmät voidaan koota myös tämän aukeaman komponenteista. 1- moduulin uppokoteloita sijoitetaan 1 - kpl vierekkäin. Uppokotelo sisältää asennuskehyksen ja uppokotelon- samaa nimikettä käytetään myös pintaasennuksessa (pinta-asennuskotelot ja sadelipat viereisen aukeaman taulukossa). Taulukko helpottaa myös valintaa. Yleensä vasemmanpuoleiseen koteloon sijoitetaan keskusyksikkö AX2992A vieden 2 moduulin tilan. Vasemmanpuoleiseen sijoitetaan ylimmäksi kamera, 1 moduuli. Painikemoduulin tilantarve on 1 moduuli, ja niitä sijoitetaan riittävä määrä. Esimerkiksi kolmen moduulin asennuskehykseen sopii keskusyksikkö ja yksi painikemoduuli, tai keskusyksikkö ja kameramoduuli. Painikemoduuleja on kahta mallia, neljän ja kahdeksan painikkeen; viimemainitussa painikkeet ovat kahdessa rivissä. Elkesan Oy:n kotisivulla järjestelmän asennus- ja ohjelmointiohje. Elkesan Oy- tuoteluettelo 1/ Elkesan Oy- tuoteluettelo 1/

7 VALINTATAULUKKO- VALMIIKSI KOOTUT TAULUT AMPLYVOX Kehys + Kehys + Kehys + Vahvistin + 2 p Vahvistin + p Kameraetulevy ja kamera Painikemod Painikemod Infomoduuli tai peitelevy Puhelinkoje Videomonitori Kerroshaaroitin Verkkokoje 12 V Verkkokoje 20 V Kehys leveys Uppokotelo leveys 2 3 Painikkeita moduuleja Tilauskoodi Uppokotelo 2 m Uppokotelo 3 m Uppokotelo m 29 91A/8 p yksirivinen 8 p kaksirivinen 2991A/2 Elite AX2932A AX2933A AX293A AX2992A/2 AX2992A/ 80 7/(C) 291A/ 291A/8DP 2991A/1 AX3A1 8A3/8A3C AX86/ AX817V AX8607/V Pintakotelo Sadelippa Yksiriviset 2 mod 3 mod mod 2 mod 2 mod 1 mod 1 mod 1 mod 1 mod C= Color AX-T /1 292/ AX-T /1 293/ AX-T /2 292/ AX-T /1 29/ AX-T AX-T /2 293/ AX-T AX-T /2 29/ AX-T /3 293/ AX-T / 293/ AX-T /3 29/ AX-T / 29/ Kaksiriviset AX-T /1 292/ AX-T /1 293/ AX-T /2 292/ AX-T /1 29/ AX-T AX-T /2 293/ AX-T AX-T /2 29/ AX-T /3 293/ AX-T / 293/ AX-T /3 29/ AX-T / 29/ Video, yksiriviset AX-T /2 292/ AX-T /1 29/ AX-T AX-T /2 293/ AX-T AX-T /2 29/ AX-T /3 293/ AX-T / 293/ AX-T /3 29/ AX-T / 29/ Video, kaksiriviset AX-T /2 292/ AX-T /1 29/ AX-T AX-T /2 293/ AX-T AX-T /2 29/ AX-T /3 293/ AX-T / 293/ AX-T /3 29/ AX-T / 29/ Etulevy korkeus x paksuus 21 x x x 1 Kotelo korkeus x syvyys 207 x 299 x 391 x Taulukosta valitaan sopiva painikemäärä, tilaaminen tilauskoodilla. Optiot: -S sadelipalla, -P pinta-asenteisena. Esimerkiksi AX-T01-02-P tai AX-T01-02-S. Koodi sisältää valmiin ulkotaulun ja keskuslaitteet. Tämän lisäksi tilataan puhelinkojeita haluttu määrä, sekä kerroshaaroittimet. Sama painikemäärä löytyy usealta riviltä: näin on mahdollista valita esim. kapea ja korkea tai matala ja leveä taulu, esimerkiksi jos käytettävissä oleva tila on kapea, tai käytettävissä on vanha asennuspaikka. Yksirivisissä painikemoduuleissa on neljä painiketta päällekkäin, kaksirivisissä yhteisen nimikyltin molemmin puolin painikkeet- yhteensä kahdeksan. Tilausohje: esim. 1: 1 kpl AX-T10-2 ja 2 kpl AX3A2-puhelinkojeita esim. 2: 1 kpl AX-T2-38, 20 kpl AX8A3 mv-huonekoje, kpl AX8A3/C värihuonekoje sekä kpl AX3A2 sekä 7 kpl AX86/-kerroshaaroitinta. Elkesan Oy- tuoteluettelo 1/ Elkesan Oy- tuoteluettelo 1/2006 Riveillä on myös uppoasennuskotelon vaatima aukkokoko seinässä, pystyrivillä leveys, alarivillä korkeus. Sadelippa ei ole välttämätön, mutta suositeltava. Pinta-asenteisena tauluun valitaan lisäksi pinta-asennuskotelo- siis uppokotelon lisäksi. Huomattavaa: Vakiotaulujen lisäksi muuntelu on mahdollista. Tässä taulukossa on lueteltu vakiotaulujen varustelu, edellisillä sivuilla on erittely järjestelmän toimintamoduuleista. Usean oven järjestelmät: Valitaan tästä taulukosta esimerkiksi 60 painikkeen taulu sekä sen lisäksi kaksi 30 painikkeen taulua, ja kytketään ne samaan väylään. Usean oven järjestelmissä otetaan näin ollen riittävä määrä tauluja tästä taulukosta- siinä kaikki. Monioviset videojärjestelmät sekä yli kahdeksan oven puhejärjestelmät: lisätiedot Elkesan Oy

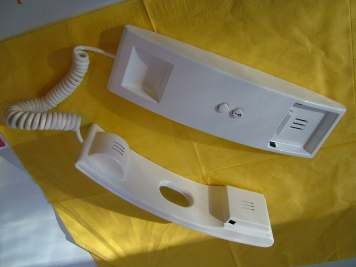

8 Varaosat Esmi-ovipuhelinjärjestelmiin Esmi Oy valmisti 0-luvulta 80-luvulle omaa ovipuhelinjärjestelmää. Näihin ei ole saatavilla alkuperäisiä varaosia. Elkesan Oy toimittaa näihin järjestelmiin soveltuvia osia; vahvistimia, puhelinkojeita ja painikkeita. Terraneo-ovipuhelinjärjestelmät Edustamme myös Esmi Oy:n maahantuomaa Terraneo-ovipuhelinjärjestelmää. Terraneo-ovipuhelinjärjestelmä on väyläpohjainen, ja käyttää kokonaisuudessaan kahta johdinta. Myös videokuvallinen järjestelmä on kaksilankainen; käyttöjännitteet, puhe, avaussignaalit, kutsu ja videosignaali siirtyvät yhteensä kahdessa johdossa- koko järjestelmään. P0001 Painike Esmi-ovipuhelintauluihin. Kytketään juotosliitoksella tai Abikoilla. AC220ESM Ellisse-koje Esmi-järjestelmiin Meiltä myös asennuspellit, joita käytetään sovittamaan uusi ovipuhelintaulu vanhaan asennusaukkoon; erityisesti Acetiin ja Terraneoon, mutta myös muihinkin järjestelmiin. Järjestelmiin voi tutustua kotisivullamme VARAOSAT ESMI-JÄRJESTELMIIN AC21231 PWR21231 AC220ESM P0001 ESXL-610 ELPEnnmm-nn Vahvistinkoje sisäisellä kaiuttimella ja ulkoisella mikrofonilla Virtalähde, Esmi-järjestelmiin AC21231:lle Ovipuhelinkoje, Ellisse-sarja, 6-lankainen; soveltuvuus Esmi-järjestelmät Ovipuhelinpainike, neliskanttinen. Korvaa XP919. Myyntipakkaus kpl. Mukana abiko-liittimet sekä johdinta. Nimikilpi polykarbonaattia 0 x 1 mm aukkoon, Esmi-ovipuhelintauluihin. Myös uudistuotantoon. Nimike sisältää kirkkaan nimikyltin ja valkoisen nimilapun pidikkeen. Myyntipakkaus 0 kpl. Korvaavat taulut Esmi-ovipuhelintauluille ja summerijärjestelmän tauluille IDSX, ILP. Sopii suoraan vanhan taulun tilalle. Malleissa myös summerijärjestelmän taulut, joissa tilaa ovipuhelinvahvistimelle. Uustuotantoa, tilauksesta. Lisätiedot meiltä. Terraneo Sfera-sarjan ulkotaulu asennettuna Elkesan Oy:n valmistamaan teräsasennuskehikkoon Asennusohje AC220ESM-puhelimelle sekä AC21231-vahvistimelle. Huomautus, AC220ESM-puhelinkoje ei vaadi vahvistimen uusintaa, vaan on asennettavissa kaikkiin Esmi-ovipuhelinjärjestelmiin, suoraan vanhan kojeen tilalle (esim. ATEA ja Siedle-kojeiden tilalle). Eri kytkentävaihtoehdot kotisivullamme. Vahvistimella AC PWR21231 korvataan vanha vahvistin; järjestelmän puhelinkojeet soveltuvat. Elkesan Oy:n Esmi-varaosat käyvät suoraan vanhoihin järjestelmiin olemassaolevien osien tilalle. Terraneo-ovipuhelinkoje huoneistoon. Pivot-malli. Elkesan Oy- tuoteluettelo 1/ Elkesan Oy- tuoteluettelo 1/2006 Terraneo-ovipuhelinkoje huoneistoon. Sprint+-malli
