2 Ulko-ovi Asunto Ovipuhelimia kerrostaloihin Nykyisessä muuttuvassa maailmassa kodin turvallisuus tulee yhä tärkeämmäksi. Ihmiset haluavat tietää, kenet päästävät kotiinsa. Aiphonen uusi GF-ovipuhelinjärjestelmä luo kotipiiristä rauhoitetun alueen, jolla asukkaat voivat huoletta rentoutua. Puhelin luo turvallisuutta Kuvapuhelimen välityksellä asukas voi puhua sisäänpyrkijän kanssa ja myös nähdä hänet ennen oven avaamista. Vaihtoehtoja ja muotoilua Puoliuppoon asennettava, ilkivallankestävä ovikoje on yksinkertaisen tyylikäs kuten myös huoneistoon sijoitettava vastauskoje. Helppo asennus ja ylläpito Äänijärjestelmä käyttää kahta johdinta ja videojärjestelmä neljää. Tämä parantaa toiminnallisuutta ja lyhentää asennusaikaa. Huoneistopuhelimet on helppo rekisteröidä ovikojeeseen. 1

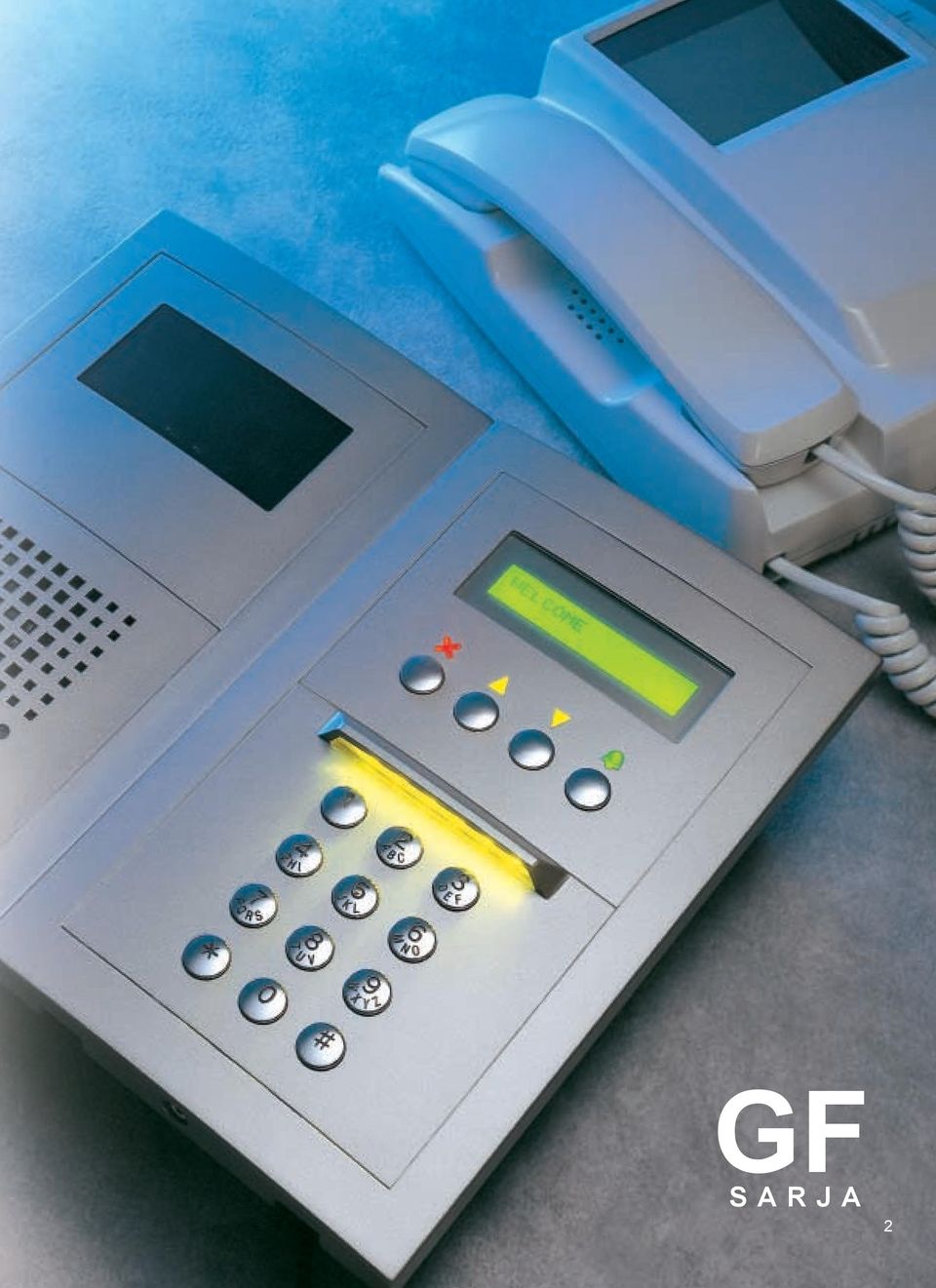

3 GF SARJA 2

4 Luotettava, teknisesti pitkälle kehitetty ovipuhelinjärjestelmä lisää asukkaiden turvallisuutta. JÄRJESTELMÄKAAVIO Ovikoje Enintään 5 Ääni Enintään 250 Ovikojeen ansiosta asukkaat voivat tunnistaa sisäänpyrkijät kuvan ja äänen perusteella ennen oven avaamista. Käytön ja asennuksen helppous sekä tyylikäs muotoilu tekevät GF-järjestelmästä oikean valinnan kaikille kerrostaloille. Äänijärjestelmä Soittaminen ja keskusteleminen on helppoa Kuva Huoneistomonitori Enintään 250 Nimikortti ja kansi Varattuvalo Soittopainike Sisäänpyrkijä voi keskustella asukkaan kanssa ovikojeen välityksellä. Äänen laatu on hyvä. Nimiluettelo on taustavalaistu. Nimien maksimimäärä on 100. Huoneistomonitori Ohjausyksiköt Virtalähde Nestekidenäyttö Nimiluettelon selaus/ Peruutus/ Soittopainikkeet Näppäimistövalo Ovenavauskoodin tai asunnon numeron syöttönäppäimistö Digitaalinen nimien selaus Kuvajärjestelmä Ovikoje Enintään 5 Kameramoduuli Asukkaiden nimiä ja asuntojen numeroita voi etsiä näppäimistön avulla. Viestejä voidaan ohjelmoida viidellä kielellä. Ovikojeen kamera kuvaa sisäänpyrkijöitä. Kävijä näkyy huoneistossa olevan monitorikojeen ruudussa. Kuvalinjanohjain Väylänohjain Kiinteistönhoitajan Enintään 2 Kiinteistönhoitajan koje Lisävaruste Osoitepaneeli Taustavalaistu paneeli ilmaisee talon numeron Tyhjä paneeli Visuaalisen kokonaisuuden täydentävä paneeli tarpeettomaan kohtaan. 3

5 Ovipuhelin luo turvallisuutta Enintään 250 Uuden GF-järjestelmän ansiosta asukkaat voivat tunnistaa sisäänpyrkijän äänen, kuvan tai molempien avulla. Kaksijohtiminen väylä ja johdotus vähentävät kaapelointi- ja asennuskustannuksia. Kiinteistönhoitajan koje Enintään 2 Huoneistotiedot on helppo ohjelmoida kiinteistönhoitajan kojeella. Keskitetty ohjausjärjestelmä lisää koko rakennuksen turvallisuutta ja rauhoittaa asukkaita. Äänijärjestelmä Äänijärjestelmä Soittajan tunnistaminen äänestä Kun sisäänpyrkijä soittaa, nosta kuuloke. Voit keskustella määrätyn pituisen ajan Kiinteistönhoitajan kojetta käytetään puhelinjärjestelmän hallintaan. Kiinteistönhoitaja voi olla samanaikaisesti yhteydessä kaikkiin huoneistokojeisiin ja hän saa yhteyden myös ovikojeisiin. Tämä nopeuttaa toimintaa mahdollisissa hätätilanteissa. Alkuohjelmointi ja järjestelmän päivittäinen ylläpito on helppoa. Toimintopainike käyttäjän määrittämiä toimintoja varten Valopainike Sytyttää sisäänkäynnin valon keskustelun aikana. Ohjelmoitavissa niin, että soitto avaa lukon. Ovenavauspainike Avaa sen oven lukon, jolta soitto on tullut. Soittoäänen poiskytkennän merkkivalo Kuvajärjestelmä Tunnistus kuvan perusteella Lisävaruste * Näytössä näkyvä kuva on lavastettu. Kun ovipuhelin soi, katso soittajan kuvaa monitorista. Silloin tiedät, haluatko päästää hänet sisälle. Toimintopainike käyttäjän määrittämiä toimintoja varten Valopainike Sytyttää sisäänkäynnin valon keskustelun aikana. Ohjelmoitavissa niin, että soitto avaa lukon. Ovenavauspainike Soittoäänen poiskytkennän merkkivalo Kuvaruutu Selvä 10 cm kokoinen kuva Toimintopainike Ovenavauspainike Nestekidenäyttö helppolukuinen ja selkeä Valopainike Soittoäänen poiskytkennän merkkivalo GF-MK voidaan sijoittaa pöytätelineeseen GFW-S. Tarvittavat osat Ovikellopainike (valinnainen) Kun ulko-ovi on avattu vierailijalle, hän soittaa asunnon ovessa olevaa ovikelloa. esta kuuluu nyt erilainen soittoääni. GF-MK on yhteensopiva seuraavien tuotteiden kanssa: huoneistokoje GF-1DK (ei GF-1D), huoneistokoje GF-1MDK (ei GF-1MD), puhemoduuli /B (ei /A) ja digitaalinen nimienselausmoduuli GF-NS/A (ei GF-NS). 4

6 Vastauskoje Ovikoje ÄÄNI Kaksijohtiminen väylä Painikemoduuli Edullisempi hinta ja parempi suorituskyky, perusmoduulit PUHEMO- DUULI OMINAISUUDET Sivulliset eivät voi kuunnella asukkaan ja sisäänpyrkijän välistä keskustelua Avauspainike avaa sen oven lukon, jolta soitto tulee Sisäänkäynnin valon sytyttäminen Ulko-ovi voidaan määrittää avautumaan soitosta automaattisesti (hoitokäynti) Ovikellopainike, erilainen soittoääni essa on valopainike ja toimintopainike, jonka käyttäjä voi itse ohjelmoida PANEELIVAIHTOEHDOT 1 asunto 2 asunto Esimerkki: 8 asunnon äänipuhelinjärjestelmä Enintään 250 huoneistokojetta. Enintään 50 kojetta väylää kohti OSAT GF-1D ita 250 kpl GF-BC Väyläohjausyksikkö 1 kpl Virtalähde (PS) 1 kpl PS-24ME/A 3 asunto 20 asunto 4 asunto Ovikello Ovikojeen osat 1/ulko-ovi. n etulevy1/ulko-ovi. Painikemoduuli GF-1P~4P 1-4 painikkeen paneeli GF-AD Osoitemoduuli GF-AP Osoitepaneeli vaihtelee GF-BP Tyhjä paneeli GF-2F/3F Peitekehikko GF-2B/3B Upotusrasia Huomautuksia 8 asunto<tyhjä> ÄÄNI (Ääni) Asenna useita väyliä tarpeen mukaan 1. : GF-1D tai GF-1DK, jos järjestelmässä käytetään kiinteistönhoitajan GF-MK-kojetta. 2. Ovikellopainike: yhdistetään vain toiseen huoneistokojeeseen, ei molempiin. 3. Sähkölukko (EL): nimellisvirta alle 4 A (resistiivinen kuorma), 24 V AC/DC, kaikkiin ulko-oviin. Tarvitsee erillisen muuntajan (PT). 16 asunto<osoite> Enintään 5 ovikojetta Enintään 3 ovikojetta väylää kohti 5

7 Digitaalinen nimienselausjärjestelmä Vastauskoje Ovikoje ÄÄNI + DIGITAALINEN NIMIEN SELAUS PUHEMO- DUULI DIGITAALINEN NIMIEN SELAUS Kaksijohtiminen väylä OMINAISUUDET Kolme tapaa soittaa huoneistokojeeseen: - Nimen etsiminen selaamalla (myös pikaselaus) - Nimen etsiminen aakkosittain - Asunnon numeron näppäileminen Ohjelmoitava nelinumeroinen ovikoodi, joita voi olla 20 Valmiustilaviesti, pituus enintään 160 merkkiä, vieritettävissä 16-merkkisessä näytössä Pienillä ovikojepaneeleilla saadaan aikaan hyvin suuri kapasiteetti Valittavissa viisi kieltä: englanti, saksa, ranska, espanja ja hollanti. Digitaalinen nimien selaus lisää asumisturvallisuutta ja helpottaa ovikojeen käyttöä. PANEELIVAIHTOEHDOT Esimerkki: 16 asunnon äänipuhelin- ja nimienselausjärjestelmä 1. asunto Enintään 250 huoneistokojetta. Enintään 50 kojetta väylää kohti OSAT GF-1D ita 250 kpl GF-BC Väyläohjausyksikkö 1 kpl Virtalähde (PS) 1 kpl PS-24ME/A Ovikojeen osat 1/ulko-ovi. n etulevy 1/ulko-ovi. GF-NS Nimienselausmoduuli 1/ulko-ovi. GF-NSP Nimienselauspaneeli 1/ulko-ovi. GF-10K Digitaalinen näppäimistömoduuli 1/ulko-ovi. GF-10KP Näppäimistöpaneeli 1/ulko-ovi. GF-AD Osoitemoduuli GF-AP GF-BP Osoitepaneeli Tyhjä paneeli vaihtelee GF-2F/3F Peitekehikko GF-2B/3B Upotusrasia 2. <tyhjä> 3. <osoite> Huomautuksia Ovikello ÄÄNI (Ääni) Asenna useita väyliä tarpeen mukaan 1. : GF-1D tai GF-1DK, jos järjestelmässä käytetään kiinteistönhoitajan GF-MK-kojetta. 2. GF-NS, GF-10K: Kukin GF-NS-yksikkö liitetään virtalähteeseen. 3. Ovikellopainike: Ovikellopainike yhdistetään vain toiseen huoneistokojeeseen, ei molempiin 4. Sähkölukko (EL): nimellisvirta alle 4 A (resistiivinen kuorma), 24 V AC/DC, kaikkiin ulko-oviin. Tarvitsee erillisen muuntajan (PT). Enintään 5 ovikojetta Enintään 3 ovikojetta väylää kohti PS2: GF-NS:n virtalähde 6

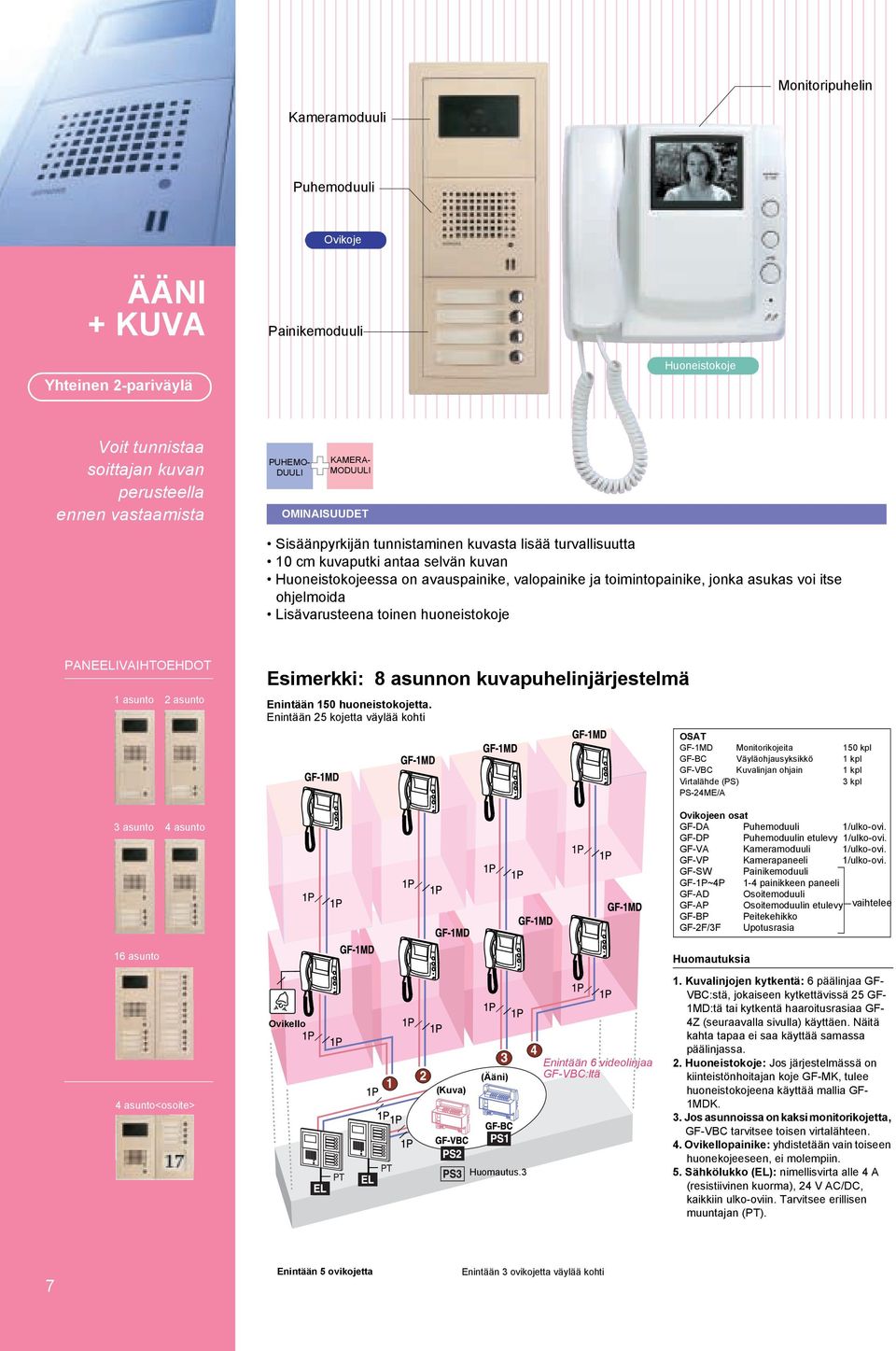

8 Monitoripuhelin Kameramoduuli Ovikoje ÄÄNI + KUVA Painikemoduuli Yhteinen 2-pariväylä Voit tunnistaa soittajan kuvan perusteella ennen vastaamista PUHEMO- DUULI KAMERA- MODUULI OMINAISUUDET Sisäänpyrkijän tunnistaminen kuvasta lisää turvallisuutta 10 cm kuvaputki antaa selvän kuvan essa on avauspainike, valopainike ja toimintopainike, jonka asukas voi itse ohjelmoida Lisävarusteena toinen huoneistokoje PANEELIVAIHTOEHDOT 1 asunto 2 asunto 3 asunto 4 asunto Esimerkki: 8 asunnon kuvapuhelinjärjestelmä Enintään 150 huoneistokojetta. Enintään 25 kojetta väylää kohti OSAT GF-1MD Monitorikojeita 150 kpl GF-BC Väyläohjausyksikkö 1 kpl GF-VBC Kuvalinjan ohjain 1 kpl Virtalähde (PS) 3 kpl PS-24ME/A Ovikojeen osat 1/ulko-ovi. n etulevy 1/ulko-ovi. GF-VA Kameramoduuli 1/ulko-ovi. GF-VP Kamerapaneeli 1/ulko-ovi. Painikemoduuli GF-1P~4P 1-4 painikkeen paneeli GF-AD Osoitemoduuli GF-AP Osoitemoduulin etulevy vaihtelee GF-BP Peitekehikko GF-2F/3F Upotusrasia 16 asunto Huomautuksia 4 asunto<osoite> Ovikello (Kuva) (Ääni) Huomautus.3 Enintään 6 videolinjaa GF-VBC:ltä 1. Kuvalinjojen kytkentä: 6 päälinjaa GF- VBC:stä, jokaiseen kytkettävissä 25 GF- 1MD:tä tai kytkentä haaroitusrasiaa GF- 4Z (seuraavalla sivulla) käyttäen. Näitä kahta tapaa ei saa käyttää samassa päälinjassa. 2. : Jos järjestelmässä on kiinteistönhoitajan koje GF-MK, tulee huoneistokojeena käyttää mallia GF- 1MDK. 3. Jos asunnoissa on kaksi monitorikojetta, GF-VBC tarvitsee toisen virtalähteen. 4. Ovikellopainike: yhdistetään vain toiseen huonekojeeseen, ei molempiin. 5. Sähkölukko (EL): nimellisvirta alle 4 A (resistiivinen kuorma), 24 V AC/DC, kaikkiin ulko-oviin. Tarvitsee erillisen muuntajan (PT). 7 Enintään 5 ovikojetta Enintään 3 ovikojetta väylää kohti

9 Kameramoduuli Digitaalinen nimien selaus Monitoripuhelin Ovikoje ÄÄNI + KUVA + DIGITAALINEN NIMIEN SELAUS PUHEMO- DUULI KAMERA- MODUULI DIGITAALINEN NIMIEN SELAUS Yhteinen 2-pariväylä OMINAISUUDET Sisäänpyrkijän tunnistaminen kuvasta lisää turvallisuutta, digitaalinen nimien selaus 10 cm kuvaputki antaa selvän kuvan essa on avauspainike, valopainike ja toimintopainike, jonka asukas voi itse ohjelmoida Lisävarusteena ylimääräinen monitoripuhelin tai pelkkä kuulokepuhelin Esimerkki: 8 asunnon kuvapuhelin- ja nimienselausjärjestelmä Enintään 150 huoneistokojetta. Enintään 25 kojetta väylää kohti OSAT GF-1MD Monitorikojeita 150.kpl GF-BC Väyläohjausyksikkö 1 kpl GF-VBC Kuvalinjan ohjain 1 kpl GF-4Z Videohaaroitin, 4 linjaa Vaihtelee Virtalähde (PS) 4kpl PS-24ME/A Ovikojeen osat 1/ulko-ovi. n etulevy 1/ulko-ovi. GF-NS Nimienselausmoduuli 1/ulko-ovi. GF-NSP Nimienselauspaneeli 1/ulko-ovi. GF-10K Digitaalinen näppäimistömoduuli 1ulko-ovi. GF-10KP Näppäimistöpaneeli 1/ulko-ovi. GF-AD Osoitemoduuli GF-AP Osoitemoduulin etulevy GF-BP Tyhjä paneeli vaihtelee GF-2F/3F Peitekehikko GF-2B/3B Upotusrasia Turvallisuutta videokuvan ja digitaalisen nimien selauksen avulla PANEELIVAIHTOEHDOT 1. <tyhjä+osoite> Huomautuksia Ovikello (Ääni) (Kuva) Huomautus.3 Enintään 5 ovikojetta Enintään 6 videolinjaa GF-VBC:ltä 1. Kuvalinjojen kytkentä: 6 päälinjaa GF- VBC:stä, 25 GF-1MD:tä kytkettävissä kuuden GF-4Z:n kautta. Järjestelmässä voidaan käyttää kahta kytkentämenetelmää, monitorikojeiden ketjutusta ja kytkentää GF-4Z:n kautta, mutta ei samassa päälinjassa. 2. : Jos järjestelmässä on kiinteistönhoitajan koje GF-MK, tulee huoneistokojeena käyttää mallia GF- 1MDK. 3. Jos asunnoissa on kaksi monitorikojetta, GF-VBC tarvitsee toisen virtalähteen. 4. Ovikellopainike: Yhdistetään toiseen huonekojeeseen (ei molempiin). 5. GF-NS, GF-10K: Asenna kutakin GF-NSyksikköä varten virtalähde. 6. Sähkölukko (EL): nimellisvirta alle 4 A (resistiivinen kuorma), 24 V AC/DC, kaikkiin ulko-oviin. Tarvitsee erillisen muuntajan (PT). 8

10 Järjestelmäkaaviot Erilaiset kokoonpanot on helppo toteuttaa joustavasti ja vähällä työmäärällä kytkemällä laitteet kaksijohdinväylään tai yhteiseen kaksipariväylään Äänipuhelinjärjestelmät kytketään kahdella johtimella.kuvapuhelinjärjestelmissä on äänelle ja kuvalle yhteinen kaksipariväylä. Kuvapuhelinjärjestelmissä voidaan käyttää kahta kytkentätapaa, mutta ei samassa päälinjassa. (1) Monitorikojeet ketjutetaan kahdella yksiparijohdolla. (2) Jokaisessa kerroksessa päälinjaan kytketään videohaaroitin (GF-4Z) neljää monitoripuhelinta varten Äänipuhelinjärjestelmä Enintään 250 huoneistokojetta Enintään 50 kukin 1P Enintään 50 Ovikello Äänipuhelinjärjestelmä ja digitaalinen nimien selaus Enintään 5 nimienselausmoduulia Enintään 5 Väylä Virtalähde GF-NS:lle Enintään 50 Enintään 5 Väylä (miten monta tahansa) Kiinteistönhoitajan koje äänipuhelinjärjestelmässä Jos käytössä on kiinteistönhoitajan GF-MK-koje, huoneistokojeina tulee käyttää GF-1DK-mallia GF-1D:n sijasta Väylä kullakin ulko-ovella. Enintään 2 Enintään 100 soittopainiketta Enintään 3 ovikojetta väylää kohti Kuvapuhelinjärjestelmä Enintään 150 huoneistokojetta Ääni- ja kuvaväylät Enintään 6 GF-4Z-videohaaroittimia käyttäen Enintään 6 x GF-4Z (Enintään 25 kojetta) GFW-S:ssä Molempia menetelmiä ei saa käyttää samassa päälinjassa. Monitorikojeiden ketjutus Enintään 25 kojetta Ovikello Enintään 5 Ovikojeet (*) Sisältää virtalähteen GF-NS:lle KUVA ÄÄNI KUVA ÄÄNI Laajennettu kuvapuhelinjärjestelmä GFW-VBC-laajennusyksikköä käytetään silloin, kun järjestelmään tarvitaan lisää päälinjoja tai kun kaukaisimpaan monitoripuhelimeen on matkaa yli 150 m. Kuvalinjanohjaimeen GF-VBC voidaan kytkeä sarjaan korkeintaan kaksi laajennusyksikköä GFW-VBC. Kuvapuhelinjärjestelmä ja digitaalinen nimien selaus Enintään 5 nimienselausmoduulia Enintään 5 yksittäinen 1P Väylä Laajennus 6-11 Vakio 1-5 Virransyöttö GF-NS:lle 150 m 150 m Enintään 3 ovikojetta ääniväylässä Kiinteistönhoitajan koje Kuva Ääni Kun järjestelmässä on GF-MK, tulee monitorikojeina käyttää mallia GF-1MDK, ei GF-1MD. SISÄÄN Enintään 2 KUVA 2:lle 150 m KUVA 1:lle ÄÄNELLE GF-MK GFW-S:ssä 9

11 Järjestelmän osat Peitekehikko ja upotusrasia Äänipuhelinjärjestelmä < Ovikojeet > 2 ASUNTOA 3 ASUNTOA 4 ASUNTOA 6 ASUNTOA GF-2F(3F) 2 ja 3 moduulin peitekehikko Kiinnike Ruuvipakkaus Sääsuoja (vahvistukseksi) GF-2B(3B) t GF-H Sääsuoja GF-C 80 cm:n liitäntäjohto GF-HB Suojattu pinta-asennusrasia Koot: 2 tai 3 moduulia päällekkäin ja 1, 2 tai 3 moduulia vierekkäin < Ääni > Kameramoduuli < Kuva > Painikemoduulit Peitekehikot ja upotusrasiat Lisävaruste GF-2P GF-2F GF-2B GF-3P GF-2F GF-2B GF-4P GF-2F GF-2B x2 GF-2P, GF-4P Ovikojeet Painikemoduuli Liitin GF-VP < Digitaalinen nimien selaus > GF-VA Kameramoduuli Liitin 8 ASUNTOA 10 ASUNTOA 30 ASUNTOA Digitaalinen nimienselausjärjestelmä LISÄVARUSTE < Suora valinta > GF-1P~4P Painikemoduulin etulevy Painikemoduuli Nimikortit (suojalevy ja paperi) Liitin GF-BP Tyhjä paneeli GF-NSP GF-NS Digitaalinen nimien selausmoduuli Liitin KÄYTTÖOPAS GF-AP Osoitepaneeli GF-10KP GF-10K Digitaalinen painikemoduuli Liitin GF-AD Osoitemoduuli Osoitekortti (suojalevy ja paperi) Liitin t Painikemoduulit Peitekehikot ja upotusrasiat Lisävaruste x2 GF-4P x2 x3 GF-4P x2, GF-2P GF-2F x2 GF-2B x2 x8 GF-4P x7, GF-2P x3 x3 Kuvapuhelinjärjestelmä < Ovikojeet > GF-NS, GF-NSP GF-10K, GF-10KP GF-AD, GF-AP GF-BP 2 ASUNTOA 3 ASUNTOA 4 ASUNTOA 6 ASUNTOA Asuntoon GF-1D GF-1DK hätäpuhelutoiminto Ruuvipakkaus KÄYTTÖOPAS OVIKELLO PAINIKE GF-1MD (lisävaruste) GF-1MDK hätäpuhelutoiminto Monitorikoje Ruuvipakkaus KÄYTTÖOPAS t Painikemoduulit, GF-2P, GF-3P, GF-4P, x2 GF-2P, GF-4P Kiinteistönhoitaja GF-MK GFW-S:ssä GF-MK GF-1DK Ruuvipakkaus KÄYTTÖOPAS Sivulla 4 on lisätietoja yhteensopivista osista. GFW-S Pöytäteline Peitekehikot ja upotusrasiat Lisävaruste 8 ASUNTOA 10 ASUNTOA 30 ASUNTOA GF-2F x2 GF-2B x2 Digitaalinen nimienselausjärjestelmä Ohjausyksiköt GF-BC Kaksijohdinväylän ohjain ASENNUSOHJE Ruuviavain GF-VBC Kuvalinjanohjain GF-4Z Videohaaroitin, 4 linjaa GFW-VBC Laajennusosan kuvalinjanohjain t,,,, Virtalähde PS-24ME/A (230 voltin vaihtovirta) Virtalähde MAW-B Rele ulko-oven valolle (lisävaruste) W-DIN11 Kiinnityskisko GF-BC:lle, VBC:lle ja 4Z:lle (lisävaruste) Painikemoduulit Peitekehikot ja upotusrasiat Lisävaruste x2 GF-4P x2 GF-2F x2 GF-2B x2 x3 x8 GF-4P x2, GF-2P GF-4P x7, GF-2P x2 x2 GF-AD, GF-AP GF-BP x4 x4 GF-NS, GF-NSP GF-10K, GF-10KP GF-2F x2 GF-2B x2 10

12 KAPASITEETTI MITAT Kojeita yhteensä: 250 huoneistokojetta GF-1MD, GF-1MDK Ääni, kuva ja nimien selaus Ääni, 8 asuntoa Monitorikojeita yhteensä: Ovikojeita: 150 kpl GF-1MD, kojeita voi olla 250, jos käytetään laajennusyksiköitä GFW-VBC 5 (ääni tai kuva) tai 83,5 225 Yhdessä asunnossa: Kojeita päälinjalla enintään: Päälinjoja (kuva): 2 kojetta (GF-1MD tai GF-1D) 50 kpl GF-1D 25 kpl GF-1MD (kuudella videohaaroittimella GF-4Z tai ketjuttamalla) 6 linjanohjaimesta GF-VBC GF-1D, GF-1DK tai 83,5 270 Ääni, 4 asuntoa GF-BC, GF-VBC, GF-4Z Päälinjoja (ääni): Ovikojeita päälinjalla enintään: Soittopainikkeita: Rajoittamaton määrä haaroituspisteestä. 3 ovikojetta (äänipuhelimia) 100 painiketta eli 25 kpl. GF-MK Kiinteistönhoitajan kojeita: 2 kpl tai 83,5 TEKNISET TIEDOT Virtalähde : 24 voltin tasavirta (kukin GF-BC, GF-VBC ja GF-NS), virtalähteenä PS-24ME/A. Virrankulutus : GF-BC: 0,9 A GF-VBC: 1,1A GF-NS: 0,07 A. Soittoääni : Kaksi toisistaan erottuvaa soittoääntä: toinen ulko-ovelta, toinen ovikelloa painettaessa. Puhekanava : Yksi puhekanava, myötäkuuntelunesto Puheyhteys : Kaksisuuntainen, huoneistokojeessa kuuloke (ei yhteyttä huoneistokojeiden välillä). Sähkölukot : Nimellisvirta alle 4 A (resistiivinen kuorma), 24 V AC/DC, potentiaalivapaa kosketin sähkölukkoa varten. Johdotus : Kaksi yhteistä parikaapelia. Kaapelityyppi : Kaksijohtiminen kuparikaapeli, ei punosta, polyeteenieristys, halkaisija 0,65-1,0 mm. (22AWG ~ 18AWG). Johdotusetäisyys Johtimien halkaisija 0,65mm 0,8mm 1,0mm GF-BC - haaroitusrasia - 5m - Haaroitusrasia - ovikoje - 300m - Haaroitusrasia - etäisin huoneistokoje GF-1D - 300m - GF-VBC - etäisin GF-1MD, 1 koje/huoneisto 100m 150 m - GF-VBC - etäisin GF-1MD, 2 kojetta/huoneisto 50m 100m 150 m GF-VBC - ovikoje (GF-VA, kamera) 50m 100m - GF-BC ja GF-VBC - virtalähde - 5m 5m GF-NS - virtalähde - 300m 300m MAW-B - ovikoje - 300m - Yhteenlaskettu johdotus (R1, R2) - 2,5km - UPOTUSRASIAN MITAT Kahden moduulin upotusrasiat (x2) Liitin (2) 25mm L 44mm Upotusrasian asennussyvyys korkeintaan 15 mm. 200mm Kolmen moduulin upotusrasiat (x3) Liitin (2 kullekin) 25mm 25mm L Upotusrasian asennussyvyys korkeintaan 15 mm. 44mm 295mm Upotusrasiat asennettuina Upotusrasiat 1 rasia 2 rasiaa 3 rasiaa 4 rasiaa 5 rasiaa 6 rasiaa 7 rasiaa 8 rasiaa 9 rasiaa L (mm) Mitat ja paino Mallit K x L x S (mm) Paino (noin) GF-1MD GF-1D GF-BC GF-VBC GF-4Z GF-MK Ovikoje Kaksi 2 moduulin sarjaa Yksi 3 moduulin sarja Ruuvi Peitekehikko Erikoisruuviavain (GF-BC:ssä) n etulevy Painikemoduulin etulevy 210 x 215 x x 89 x ,5 x 122,5 x ,5 x 122,5 x ,5 x 122,5 x x 216 x x 270 x 16 (rasia: 44 upotettuna) 320 x 135 x 16 (rasia: 44 upotettuna) Painikemoduuli Upotusrasiat 1 200g 370g 450g 260g 190g 900g - - Liitin Rei'itä valmiiksi Kiinnike (:ssä) Liitin Liitin Maahantuoja:Oy Hedpro Ab Lauttasaarentie 50, Helsinki Puh. (09) Telefaks (09) GF-KU (EU) 0902A ISO 9001 ISO sertifioitu JQA-0921 ISO ISO sertifioitu JQA-EM0453 Deming-palkinto Deming-mitali Tuottaa turvallisuutta Painettu Japanissa (EU)
