2 Helppous ja käytön joustavuus, yksinkertaisuus ja eleganssi ovat ovipuhelimelle yhä useammin asetettuja vaatimuksia. 02 ABB-ovipuhelinjärjestelmät

3 ABB-ovipuhelinjärjestelmä 03

4 ABB-Welcome M-ovipuhelinjärjestelmä Kattava ja hyvin suunniteltu ABB-Welcome M tarjoaa ratkaisun kaikkiin tarpeisiin kaikissa tilanteissa niin uudisrakentamisessa kuin saneerauskohteissakin. ABB-Welcome M-ovipuhelinjärjestelmässä tyyli on osa kokonaisuutta, ja tuote ilahduttaa modernilla, kompaktilla ja selkeällä muotoilullaan. Nykyaikaisen ovipuhelimen eleganssi on sopusoinnussa sisustuksen ja ilmapiirin kanssa. ABB-Welcome M on vaikuttava kaikessa yksinkertaisuudessaan ,3" videosisäyksikkö, induktiosilmukalla 02 4,3" valvontayksikkö luurilla, valkoinen 03 Luuri, induktiosilmukalla 04 ABB-ovipuhelinjärjestelmät

5 Muunneltavuus Yksi ratkaisu kaikkiin tarpeisiin Kattava ja hyvin suunniteltu ABB-Welcome M tarjoaa ratkaisun kaikkiin tarpeisiin kaikissa tilanteissa niin uudisrakentamisessa kuin saneerauskohteissakin. Olipa kyse omakoti-, rivi-, kerrostalosta tai erityistä turvallisuutta vaativasta kohteesta, ABB-Welcome M toteuttaa toiveet. ABB-Welcome M ovipuhelimen 2-johdinväyläjärjestelmän ansiosta asennustyö, käyttöönotto ja jokapäiväinen käyttö on vaivatonta. ABB-Welcome M on toiveratkaisu kaikkiin tarpeisiin ja tekee asentajien ja käyttäjien haaveista totta. ABB-ovipuhelinjärjestelmä 05

6 Ajatonta muotoilua ja asentamisen helppoutta Sisäyksikön ajaton muotoilu tekee ovipuhelimesta erittäin helppokäyttöisen. Yksinkertaisten toimintojen ja selkeiden symbolien ansiosta asukkaat ja vieraat hahmottavat ensivilkaisulla, miten se toimii. Sisäyksikön graafisen käyttöliittymän symbolit on helppo hahmottaa, joten sen käyttökin on helppoa. Kieli Loki, hälytys ja soittotapahtumat Soittotapahtumat Poistaminen estetty Sisäyksikössä sisäpuhelu: valvontakoje, soittovalikko Ovenavaus Palauta tehdasasetukset Hylkää Puheluvalikko Vahvistettu Infovalikko 06 ABB-ovipuhelinjärjestelmät

7 Asennus on helppoa. Sisä- ja ulkoyksiköt ovat valmiiksi koottuja. Sekä uppo- että pinta-asennusmallin asennus sujuu siten helposti, nopeasti ja mukavasti. Käyttöönotto, joka yleensä vie sekä aikaa, että rahaa, on nyt kääntökytkinten dippien tai jumpperien ansiosta paljon helpompaa, nopeampaa ja siten taloudellisempaa. Mekaaninen säätö ja kameran kuvakulma Sadesuoja 02 Asennuskotelo 03 Ulkoyksikkö ABB-ovipuhelinjärjestelmä 07

8 08 ABB-ovipuhelinjärjestelmät Ilkivallan kesto: IK07 Suojausluokka: IP55 Kamerakulma: 104

9 Ulkoyksikön ulkonäkö ei petä Kestävää laatua Ulkoyksikkö on kestävää laatua. Tuotteella on takanaan tiukat testit. ABB-Welcome M-ulkoyksiköillä on takanaan tiukkoja testejä simuloiduissa olosuhteissa. Niiden on kestettävä jopa +70 C asteen trooppista kuumuutta ja -40 C asteen paukkupakkasta, suolaista meri-ilmaa, rankkasateita ja pitkäaikaista UV-säteilyä haalistumatta. Lisäksi tuotteen on täytettävä erilaisten direktiivien ja standardien vaatimukset muun muassa elektromagneettisen säteilyn, käytettävyyden ja haitallisten aineiden käytön osalta. Niin näppäimet, kotelot kuin tiivisteetkin saavat kokea kovia ja suoranaista fyysistä pahoinpitelyä tuhansia kertoja, ennen kuin ne läpäisevät tiukat laatukriteerimme. Myös ABB-Welcome ulkoyksiköt on testattu aina -25 C asti. Äärimmäistä kuumuutta Äärimmäistä kylmyyttä Ylijännitteitä Staattista sähkökä ABB-ovipuhelinjärjestelmä 09

10 Ulkoyksikkö Toimivaa muotoilua Huurtumisen esto Kameramoduulissa on huippulaatuinen huurtumista estävä pinnoite ja integroitu lämmitin. Näillä kahdella tavalla voidaan varmistaa selkeä kuva kosteissa olosuhteissa. Oli ilma miten kostea tahansa, ulkoyksikkö toimii hyvin ja takaa selkeän kuvan. Infrapunavalo Vastaanottaja näkee vieraan kasvonpiirteet selvästi, vaikka ulkona olisi pimeää. Kamera huolehtii tästä erityisten infrapunaledien avulla automaattisesti. Automaattinen yövalaistus Pimeällä näppäinten taustavalaistus syttyy automaattisesti audiomoduuliin integroidun hämärätunnistimen ohjaamana. 10 ABB-ovipuhelinjärjestelmät

11 Ulkoyksikkö Lisäominaisuuksia kätevästi Lisäkamera Kun videoulkoyksikköön kytketään analoginen kamera, saadaan laaja näkökenttä ja suuri valvonta-alue. Asukkaat voivat myös halutessaan katsoa kuvia ulkoyksikön omasta kamerasta tai lisäkamerasta. Näyttömoduuli ABB-Welcome M-ovipuhelinjärjestelmä tuotteisiin on saatavilla myös kulunvalvonta. Moduuliin voidaan kytkeä ISO standardin mukainen ID-kortinlukija. Kortinlukija on taajuudeltaan 125KHz ja on yhteensopiva seuraavien korttityyppien kanssa; EM4100, EM4205, EM4305, EM4450, TK4100, T5567 / T5577 Compatible HID 2. Sisäänrakennetut Wiegand-tulo- ja lähtöliitäntä helpottaa liittämistä muiden valmistajien kulunvalvontajärjestelmiin. Näppäimistö Näppäimistöä voidaan käyttää avaimettomaan sisäänpääsyyn. Käyttäjät voivat kukin asettaa oman salasanansa videosisäyksikön asetuksissa. ABB-ovipuhelinjärjestelmä 11

12 12 ABB-ovipuhelinjärjestelmät

13 Videosisäyksikkö mukautuu elämään Uppoasennus Pinta-asennus Pöytäjalusta 4,3 tuuman videonäyttö on yksinkertainen, elegantti ja moderni, luuriton sisäyksikkö. Videoyksikkö sopii kaikenlaisiin asuintiloihin, riippumatta siitä käytetäänkö pinta-, uppoasennusta tai pöytämallia. Suuri värinäyttö ja taustavalaistut hipaisunäppäimet eivät anna erehtymisen mahdollisuutta. Myös kuulolaitteen käyttäjiä on huomioitu induktiosilmukalla. 4,3" videosisäyksikön asetukset Esimerkki: Osoite 024 Osoite 124 Osoite Uppoasennus, 7 mm korkea 02 Pinta-asennus, 26 mm korkea ABB-ovipuhelinjärjestelmä 13

14 Videosisäyksikkö Lisäominaisuuksia Sisäpuhelut Asunnon sisäiset ja asuntojen väliset puhelut ovat mahdollisia. Ei-toivotut soittajat voidaan asettaa mustalle listalle. Yhteiskutsu on mahdollinen 4,3" hands-free ja luurimallin sisäyksiköissä. Soitonsiirto Järjestelmä on palveluksessasi taukoamatta, ja niinpä saapuvat puhelut on mahdollista siirtää poissa ollessa naapuriin tai vartijalle, joka huolehtii vieraistasi. Automaattinen lukituksen poisto Sisäyksiköstä voidaan asettaa automaattinen oven lukituksen poisto joko yksinkertaisesti päälle/pois-asetuksella tai kahdelle halutulle aikavälille (esim ja ). 14 ABB-ovipuhelinjärjestelmät

15 Yhteydenotto vartiointiin Soittaminen, sisäpuhelun ottaminen tai hätäviestin lähettäminen vartiointiin on helppoa. Halutessa vartioinnin voidaan antaa vastata saapuviin puheluihin. Toiminto voidaan määrittää kaikille käyttäjille tai valituille VIP-henkilöille. Käyttö on nyt entistä helpompaa myös kuulo- ja näkövammaisille Ulkoyksikkö antaa merkin soitosta, yhteyden- ja ovenavauksesta LED-merkkivaloilla. Ovenavaus kerrotaan myös puhesynterisaattorin avulla. Ulko- ja sisäyksiköissä on myös induktiosilmukka kuulokojetta käyttäville. Yhden tai kaikkien yksiköiden mykistys Sisäyksikkö voidaan mykistää kätevästi, kun ei haluta tulla häirityksi. Samasta asunnosta voidaan mykistää pelkästään yksi sisäyksikkö tai kaikki kulloisenkin tarpeen mukaan. Kuvien tallennus Mukavuutta ja turvaa. Käyttäjä voi ottaa kuvia vierailijoista joko manuaalisesti keskustelun aikana tai automaattisesti aina ovikellon soidessa. ABB-ovipuhelinjärjestelmä 15

16 Selkeät symbolit helpottavat käyttämistä 4,3" videosisäyksikkö monipuolisilla ominaisuuksilla on helppo käyttää selkeiden symbolien ohjaamalla. Viestintä Puheluun vastaaminen ja lopettaminen, sekä hakulaitetoiminnon aktivointi. Oven avaus Oven sähkölukon avaus, automaattisen avaustoiminnon aktivointi. Valvonta Valvonta kuva vaihtuu eri ulkoyksiköiden ja analogisten kameroiden välillä. Järjestelmä ottaa kuvat kävijöistä automaattisesti tai haluttaessa. Mykistystoiminto Sisäyksikön mikrofonin sulkeminen keskustelun aikana, yksittäisen tai kaikkien sisäyksikköjen mykistys yöajaksi. Ohjelmoitava näppäin Tähän voidaan ohjelmoida tarpeen mukaan esimerkiksi sisäpuhelin, toisen lukon ohjaus, vartijakutsu, valaisimen tai autotallioven ohjaus. Asetukset Yksilöllisten asetusten tekeminen. 16 ABB-ovipuhelinjärjestelmät

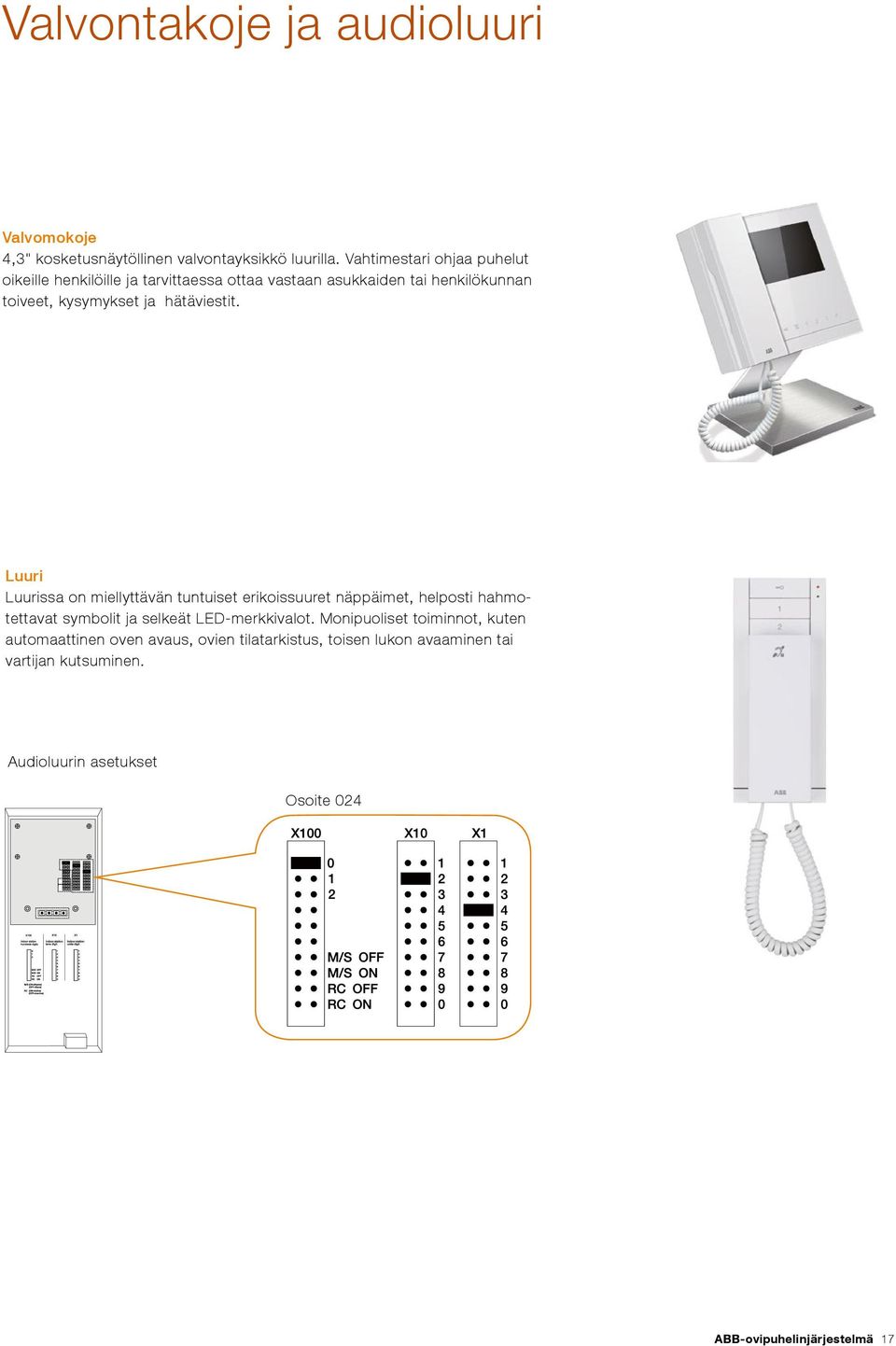

17 Valvontakoje ja audioluuri Valvomokoje 4,3" kosketusnäytöllinen valvontayksikkö luurilla. Vahtimestari ohjaa puhelut oikeille henkilöille ja tarvittaessa ottaa vastaan asukkaiden tai henkilökunnan toiveet, kysymykset ja hätäviestit. Luuri Luurissa on miellyttävän tuntuiset erikoissuuret näppäimet, helposti hahmotettavat symbolit ja selkeät LED-merkkivalot. Monipuoliset toiminnot, kuten automaattinen oven avaus, ovien tilatarkistus, toisen lukon avaaminen tai vartijan kutsuminen. Audioluurin asetukset Osoite 024 ABB-ovipuhelinjärjestelmä 17

18 Kapasiteetti ja topologia Helppo, joustava ja monipuolinen 2 johdinta 2 lukkoa yhtä ulkoyksikköä kohden 9 ulkoyksikköä yhtä rakennusta kohden 9 valvontakojetta 60 rakennusta 250 sisäyksikköä rakennusta kohden 600 metriä ovesta kauimmaiselle sisäyksikölle asuntoa yhdessä järjestelmässä Kerrostalo - Videojakajat - 2 ulko-ovea, 10 asuntoa, 4,3 videonäyttö Exit Address Address 18 ABB-ovipuhelinjärjestelmät

19 in in in AUDIO AUDIO Symbolien selitykset: Ulkoyksikkö Audioluuri Minikeskusyksikkö Ulkovideojakaja Ulko-ovi Ovikellopainike 2-johdin väylä Exit Sisäyksikkö 4,3" Keskusyksikkö Sisävideojakaja Sähkölukko Poistumispainike Johdin ABB-ovipuhelinjärjestelmä 19

20 ABB-Welcome M-ovipuhelinjärjestelmä ABB-Welcome M- ja ABB-Welcome-ovipuhelinjärjestelmät eivät ole yhteensopivia. Ulkoyksiköt Ulkoyksikkö Ulkoyksikkö videokameralla ja numeronäppäimistöllä. Puhesynteesi helpottaa käyttöä. Automaattiset infrapunaledit varmistavat kuvauksen myös yöaikaan. Kuvakulma 104 manuaalisesti säädettävissä ±15. Näppäimistö taustavalaistu automaattisesti. Uppoasennuskotelo 41024F ja sadesuoja 51024RH helppoon asennukseen. Analoginen lisäkamera mahdollista liittää. Wiegan-ulostulo kulunvalvontajärjestelmiin liittämiseksi. ID-kortinlukija. IP54 ja sadesuojan kanssa IP55. Ilkivaltaluokitus IK07. Käyttölämpötila -40 C C. Leveys 125 mm, korkeus 347 mm ja syvyys 49 mm. M21351K-A Ulkoyksikkö video näppäimistö puhesynteesi 1/25 Upotuskotelo Upotuskotelo anodisoitua alumiinia. 4 moduulia koko 1/4. Leveys 124 mm, korkeus 345 mm ja syvyys 46 mm F Upotuskotelo 4 moduulia koko 1/4 1/12 Sadesuoja Sadesuoja sekä pinta- että uppoasennukseen. Anodisoitua alumiinia 4 moduulia koko 1/4. Leveys 131 mm, korkeus 347 mm ja syvyys 70 mm RH Sadesuoja 4 moduulia koko 1/4 1/8 Sisäyksiköt Audioluuri Valkoinen luurillinen audio sisäyksikkö pinta-asennukseen. Oven avausnäppäin ja kaksi ohjelmoitavaa näppäintä esimerkiksi sisäpuheluun, vartijakutsuun, ulkovalon tai ajoportin ohjaukseen. Soittoäänen voimakkuuden säätö ja mykistys. Viisi soittoääntä eri soittopaikoille. Yhteiskutsu. Automaattinen ovenavaus. Leveys 81 mm, korkeus 198 mm ja syvyys 43 mm. Käyttölämpötila -5 C C. IP30. M22003-W Audioluuri 3-näppäintä induktiosilmukka 1/25 Sisäyksikkö Valkoinen sisäyksikkö 4.3 videonäyttö hands-free. 6 toimintonäppäintä. Induktiosilmukka. Sisäpuhelut. Vartijakutsu. Yhteiskutsu. Estolista. Soitonsiirto. 2 kuvaa tallennetaan automaattisesti jokaisesta soittajasta. Muisti jopa 60 kuvaa. Ajastettava automaattinen ovenavaus. 5 eri soittoääntä eri soittajille. Pinta-, uppo-(42311f) ja pöytätelineasennus(42311d). Käyttölämpötila -5 C C. IP30. Leveys 155mm, korkeus 137 mm ja syvyys 24 mm. Uppoasennuksessa näkyviin jää 7 mm. M22313-W Sisäyksikkö 4.3 video hands-free induktiosilmukka 1/28 Valvomokoje Valkoinen sisäyksikkö 4.3 videonäyttö ja luuri. 6 toimintonäppäintä. Sisäpuhelut. Yhteiskutsu. Manuaalinen tai automaattinen soitonesto. Soitonsiirto. 2 kuvaa tallennetaan automaattisesti jokaisesta soittajasta. Muisti jopa 60 kuvaa. Ajastettava automaattinen ovenavaus. 5 eri soittoääntä eri soittajille. Nimet suoraan tietokoneelta USB-liitännän kautta tai kosketusnäytöltä syöttämällä. Max nimeä. Korkeintaan 9 valvomokojetta yhdessä rakennuksessa. Korkeintaan 9 ulkoyksikköä yhdessä valvomokojeessa. Pinta- ja pöytätelineasennus(42311d). Käyttölämpötila -5 C C. IP30. Leveys 198 mm, korkeus 144 mm ja syvyys 45 mm. M Valvomokoje 4,3 näyttö luuri valkoinen 1/15 20 ABB-ovipuhelinjärjestelmät

21 Pöytäteline Pöytäteline 4,3 handsfree näytölle ja valvontakojeelle. Materiaali harjattu metalli. Leveys 125 mm, korkeus 134 mm ja syvyys 107 mm D Pöytäteline harjattu metalli 1/12 Upotuskotelo Metallinen upotuskotelo 4.3 video handsfree. Leveys 145 mm, korkeus 125 mm ja syvyys 27 mm F Upotuskotelo 4.3 video hands-free 1/60 Tarvikkeet Keskusyksikkö Ovipuhelinjärjestelmän keskusyksikkö. Jos samassa sisäosoitteessa on useampi laite, voidaan valita soiko kaikissa vai vain Master-laitteessa. Ylikuumenemis- ja oikosulkusuoja. Max. 1,2 A. 8 DIN yksikköä. Käyttölämpötila -5 C C. IP30. Syöttö V, 50/60 Hz 0,9 A. Leveys 144 mm, korkeus 90 mm ja syvyys 65 mm. M Keskusyksikkö 8U DIN 1/10 Mini-keskusyksikkö Ovipuhelinjärjestelmän mini-keskusyksikkö. Jos samassa sisäosoitteessa on useampi laite voidaan valita soiko kaikissa vai vain Master-laitteessa. Ylikuumenemis- ja oikosulkusuoja. Max. 0,7 A. 4 DIN yksikköä. Käyttölämpötila -5 C C. IP30. Syöttö V, 50/60 Hz 0,9 A. Leveys 72 mm, korkeus 90 mm ja syvyys 65 mm. M Mini-keskusyksikkö 4U DIN 1/10 Rele Rasiaan asennettava rele, jolla voidaan ohjata lisäovikelloa, toista sähkölukkoa tai se voi toimia aikaviivereleenä ohjaten esimerkiksi porrasvaloa. Säädettävät toiminta-ajat 1 s - 5 min. IP30. Käyttölämpötila -5 C C. Max 3 AX. Leveys 51 mm, korkeus 51 mm, syvyys 29 mm. M Rele 1/18 Linjayhdistin, lisävirtalähde ja linjavahvistin Lisävirtalähde-, linjavahvistin- ja linjayhdistintoiminnot valittavissa. Käyttölämpötila -5 C C. IP30. Leveys 72 mm, korkeus 90 mm ja syvyys 65 mm. M Linjayhdistin ja lisävirtalähde 4U DIN 1/10 Sisävideojakaja Videojakaja sisäyksiköille. 4 lähtöä. Rasiaan tai pinta-asennukseen yhdellä keskiöruuvilla. Käyttölämpötila -5 C C. IP mm * 45 mm * 26 mm. M Sisävideojakaja 1/18 Videojakaja ulkoyksiköille Liitettäessä järjestelmään lisäulkoyksikkö käytetään tätä videojakajaa. Kaksi sisääntuloa. 2 DIN-yksikköä. Käyttölämpötila -5 C C. IP20. Leveys 70 mm, korkeus 90 mm ja syvyys 65 mm / Videojakaja ulkoyksiköille 2U DIN 1/18 ABB-ovipuhelinjärjestelmä 21

22 22 ABB-ovipuhelinjärjestelmät

23 ABB-Welcome-ovipuhelinjärjestelmä Nykymaailmassa on hyvä tietää kenelle ovensa avaa. Laadukkaalla videotunnistuksella voidaan varmistaa kodin turvallisuus. ABB-Welcome-ovipuhelinlaitteet sopivat yhtä hyvin uusiin pientaloihin kuin saneerauskohteisiin, joihin haetaan ensiluokkaisia ratkaisuja. Ovipuhelinlaitteet ovat yhteensopivia IMPRESSIVO -sarjan kanssa. Ovipuhelin voidaan yhdistää IP-gateväylällä KNX-järjestelmään ComfortTouch-näyttöön ja iphone- tai Android-älypuhelimeen Sisäyksikkö, alumiini 02 Sisäyksikkö, valkoinen 03 Ulkoyksikkö, teräs 04 Ulkoyksikkö, valkoinen ABB-ovipuhelinjärjestelmä 23

24 Ulkoyksiköt Videoulkoyksikön etulevy on 3 mm harjattua tai valkoiseksi maalattua ruostumatonta terästä. Videokamerassa on automaattinen valoisuuden säätö, jossa yöaikaan apuna infrapunaledit. Näppäimistö ja audiomoduulit ovat taustavalaistuja. Sisäyksiköt Sisäyksikössä on 7 valkoinen tai alumiinin värinen videokosketusnäyttö. Se tallentaa automaattisesti kolme kuvaa ovikellon soittajasta. Soittoääniksi on valittavissa viisi erilaista soittoääntä, joiden voimakkuutta voi säätää. Audiosisäyksikköjä on luurin kanssa ja ilman. Luurien värit ovat valkoinen ja antrasiitti. Handsfree-version värit ovat valkoinen tai alumiini. ABB-Welcome-pientalopaketti ABB-Welcome-pientalopaketti on täydellinen ratkaisu kaikkiin pientaloihin. Paketissa ovat kaikki tarvittavat osat - yhdessä paketissa. S IP Omakotitalo Max. 150 m Max. 100 m Sisäyksikkö, audio, luuriton, valkoinen 02 Sisäyksikkö, audio, luuriton, alumiini 03 Sisäyksikkö, audio, luurilla, valkoinen 04 Sisäyksikkö, audio, luurilla, antrasiitti 24 ABB-ovipuhelinjärjestelmät

25 ABB-Welcome-ovipuhelinjärjestelmä ABB-Welcome M- ja ABB-Welcome-ovipuhelinjärjestelmät eivät ole yhteensopivia. Paketit Omakotitalon video-ovipuhelinjärjestelmä sisältää teräksisen ulkoyksikön, asennuskotelon ulkoyksikölle, 7" videosisäyksikön pinta-asennukseeen ja keskusyksikön DIN-kiskoasennukseen / Video-ovipuhelinjärjestelmä, valkoinen 1/24 Ulkoyksiköt Videoulkoyksikkö, jonka etulevy on 3 mm harjattua tai valkoiseksi maalattua ruostumatonta terästä. Kameramoduuli kuumuutta ja mekaanista kulutusta kestävää polykarbonaattia. Videokamerassa on automaattinen valoisuuden säätö, jossa yöaikaan apuna infrapunaledit. Näppäimistö ja audiomoduuli taustavalaistut. Nimikyltti suojakuoressa akrylaattilevyn takana. Työkalu nimikyltin helppoon vaihtoon mukana pakkauksessa. Pinta-asennuskotelot 8340XAP tai uppoasennuskotelo 8340XU Kuvakulma pystysuunnassa 86 astetta ja vaakasuunnassa 67 astetta. Kumpikin suunta mekaanisesti säädettävissä +/- 15 astetta. IP44. Käyttölämpötila -25 C C. Järjestelmässä voi olla 1-4 ulkoyksikköä. Korkeudet mm, leveydet mm ja syvyys 43 mm / Videoulkoyksikkö, 1 nappi, valkoinen 1/ / Videoulkoyksikkö, 1 nappi, teräs 1/ / Video ulkoyksikkö, 6 nappia, teräs 1/ / Video ulkoyksikkö, 12 nappia, teräs 1/10 A21301P18-S Video ulkoyksikkö, 18 nappia, teräs 1/1 A21301P30-S Video ulkoyksikkö, 30 nappia, teräs 1/1 Sisäyksiköt Videokosketusnäyttö, audio luurilla tai audio langaton sisäyksikkö. 7" valkoinen tai alumiinin värinen videokosketusnäyttö sisälle. Tallentaa automaattisesti kolme kuvaa ovikellon soittajasta. Mahdollisuus tallentaa myös keskustelun aikana lisää kuvia. Viisi erilaista polyfonista soittoääntä valittavissa, joiden voimakkuus säädettävissä. Pikanäppäimet sähkölukon ja ulkovalon ohjaamiseen. Soittoäänen mykistys. Pinta-asennus. Asennuslevy käy seinärasian kiinnikkeisiin. SD-korttipaikka otettujen kuvien tallennukseen tai omien valokuvien käyttöön taustakuvina. Resoluutio 800x400. Langaton audio sisäyksikkö pinta-asennukseen. Näppäimet oven avaamiseen ja ulkovalon sytyttämiseen. Lisäksi yksi ohjelmoitava näppäin muiden laitteiden ohjaamiseen. Kolmiasentoinen äänenvoimakkuuden säätö. Viisi erilaista soittoääntä valittavissa. Soittoäänen mykistysmahdollisuus. Luurillinen audio sisäyksikkö pinta-asennukseen. Vastausnäppäin, oven avausnäppäin, ulkovalon ohjausnäppäin ja soiton sekä keskustelun mykistysnäppäin. IP30. Käyttölämpötila -5 C C. Videonäytön leveys 218 mm, korkeus 155 mm ja syvyys 29 mm. Langattoman audiokojeen leveys 81 mm, korkeus 175 mm ja syvyys 21 mm. Luurillisen audiokojeen leveys 81 mm, korkeus 198 mm ja syvyys 43 mm AP Video 7" sisäyksikkö, valkoinen 1/ AP Video 7" sisäyksikkö, alumiini 1/ AP Sisäyksikkö, langaton, audio, valkoinen 1/24 A22001-W Sisäyksikkö, audio, luurilla, valkoinen 1/24 A22001-B Sisäyksikkö, audio, luurilla, antrasiitti 1/24 Keskusyksikkö Ovipuhelinjärjestelmän keskusyksikkö. Ulko- ja sisäyksiköt liitetään 0,8 mm kierretyllä parikaapelilla, esim. KLMA. Sähkölukon ulostulo 12 VAC 1,6 A. Ulkovalon ohjaus 230 VAC 3 A. Yksi potentiaalivapaa ulostulo max. 30 V 3 A kuormaa. Ovenavauksen ja ulkovalon kesto säädettävissä. 230 VAC +/-10%. Lähtöjännite 28 VDC ulko- ja sisäyksiköille. 50 Hz. 42 W. IP20. Käyttölämpötila -5 C C. Leveys 216 mm, korkeus 90 mm ja syvyys 65 mm. 12 DIN-moduulia Keskusyksikkö, 12U, DIN, ovipuhelinjärjestelmä 1/20 ABB-ovipuhelinjärjestelmä 25

26 Pinta-asennuskotelot Valkoiset pinta-asennuskotelot ovipuhelinjärjestelmän ulkoyksiköille. IP44. Käyttölämpötila -25 C C. Korkeudet mm, leveydet mm ja syvyys 31 mm AP Pinta-asennuskotelo, koko 1/3, valkoinen 1/ AP Pinta-asennuskotelo, koko 1/4, valkoinen 1/ AP Pinta-asennuskotelo, koko 2/3, valkoinen 1/14 Upotuskotelot Harmaat uppoasennuskotelot ovipuhelinjärjestelmän ulkoyksiköille. IP44. Käyttölämpötila -25 C C. Korkeudet mm, leveydet mm ja syvyys 46 mm U Upotuskotelo, koko 1/3, harmaa 1/ U Upotuskotelo, koko 1/4, harmaa 1/ U Upotuskotelo, koko 2/3, harmaa 1/ F-B Upotuskotelo, koko 5, antrasiitti 1/14 Lisävirtalähde Käytetään syöttämään tarvittava teho kun järjestelmää halutaan laajentaa siitä, mitä keskusyksikkö pystyy syöttämään Lisävirtalähde, DIN 1/27 IP-Gateway Muunnin ovipuhelinjärjestelmän liittämiseksi lähiverkon kautta KNX-taloautomaation ohjauspaneeliin Busch-ComfortTouc h. 1 x RJ45. IP20. Käyttölämpötila -5 C C. Leveys 180 mm, korkeus 90 mm ja syvyys 65 mm. 10 DIN-moduulia IP-Gateway ABB-ComfortTouch, 10U DIN, ovipuhelinjärjestelmä 1/24 Videojakaja sisäyksiköille Tarvitaan kytkettäessä samaan järjestelmään audio ja videosisäyksiköitä. IP20. Käyttölämpötila -5 C C. Leveys 45 mm, korkeus 53 mm ja syvyys 20 mm /2U Videojakaja sisälle rasiaan 1/18 Videojakaja ulkoyksiköille Useampien ulkoyksiköiden liittämiseksi ovipuhelinjärjestelmään. Max 4 kpl. IP20. Käyttölämpötila -5 C C. Korkeus 90 mm, leveys 36 mm ja syvyys 65mm. 2 DIN-moduulia / Videojakaja ulkoyksiköille, 2U DIN. 1/18 Kytkinyksikkö lisäoville ja -valoille Lisäoven sähkölukon ja ulkovalon automaattiseen ohjaamiseen. IP20. Käyttölämpötila -5 C C. Sekä DIN-kiskoon että rasiaan asennettavat mallit Lisäkytkinyksikkö ulko-ovelle tai valolle DIN 1/ U Lisäkytkinyksikkö rasiaan 1/18 26 ABB-ovipuhelinjärjestelmät

27
