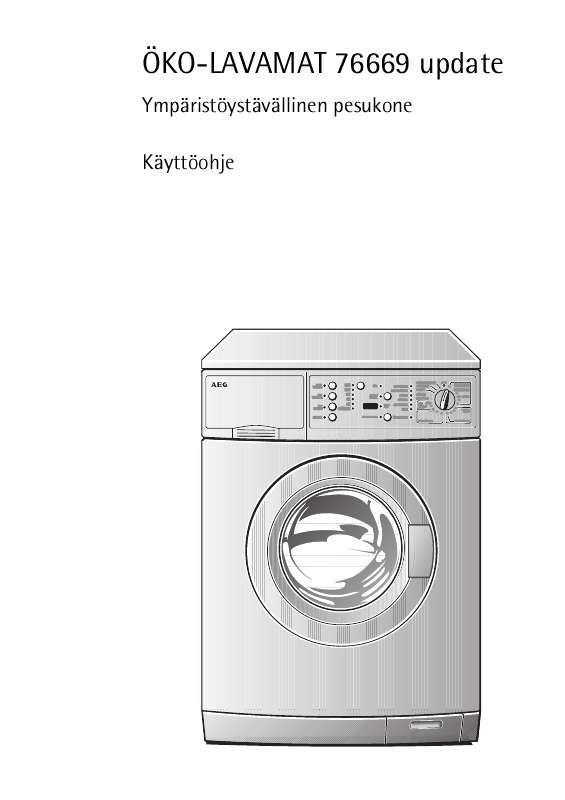

Käyttöoppaasi. AEG-ELECTROLUX LAV76660

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle AEG-ELECTROLUX LAV Löydät kysymyksiisi vastaukset AEG-ELECTROLUX LAV76660 käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje AEG-ELECTROLUX LAV76660 Käyttöohjeet AEG-ELECTROLUX LAV76660 Käyttäjän opas AEG-ELECTROLUX LAV76660 Omistajan käsikirja AEG-ELECTROLUX LAV76660 Käyttöopas AEG-ELECTROLUX LAV76660 Käyttöoppaasi. AEG-ELECTROLUX LAV

2 Käsikirjan tiivistelmä ohjeita on noudatettava ehdottomasti Tämä merkki ohjaa sinua vaiheittain laitteen käytössä Tämän merkin jälkeen saat laitteen hallintaan ja käyttöön liittyviä lisätietoja. Laitteen taloudelliseen ja ympäristöä säästävään käyttöön liittyvät vinkit ja ohjeet on merkitty apilanlehdellä. Käyttöohjeessa on mahdollisesti ilmaantuvien toimintahäiriöiden poistoon liittyviä ohjeita, ajatteleva toimii myös ekologisesti... 2 Sisällys Käyttöohje..... Turvallisuus Hävittäminen.... Ympäristövinkkejä Laitteen kuvaus.. 9 Etupuoli Pesu- ja käsittelyainelokero... 9 Toimintopaneeli...

3 Ohjelmanvalitsin Lisäohjelmien painikkeet Kulutusarvot ja ohjelmien kesto Kestoajan ilmaisin. 14 Ennen ensimmäistä pesukertaa Esivalmistelut.... Pyykin lajitteleminen ja valmisteleminen.. Pyykin laji ja pesumerkinnät... Pesu- ja käsittelyaineet.. Oikea pesu- ja käsittelyaine?

4 .... Kuinka paljon pesu- ja käsittelyainetta?..... Vedenpehmentimet..... Pesuohjelman vaiheet.. Lyhyt kuvaus Pesuohjelman valitseminen... Linkoustehon muuttaminen/vesi koneessa -toiminnan valinta.... Ajastimen/liotusajan säätö.... Täyttöluukun avaaminen ja sulkeminen... Koneen täyttäminen.... Annostele pesu-jakäsittelyaine. Pesuohjelman käynnistäminen....

5 .. Pesuohjelman kulku..... Pesuohjelman loppu / pyykin poistaminen Peseminen... Erillinen erikoishuuhtelu/tärkkäys/kyllästys.... Erillinen huuhtelu Erillinen linkous... Puhdistus ja hoito Toimintopaneeli... Pesuainelokero..

6 .. Pesukoneen rumpu..... Täyttöluukku..... Mitä tehdä, jos.... Vian korjaaminen Epätyydyttävä pesutulos Hätätyhjennys.... Tyhjennyspumppu Lisähuuhtelu (HUUHTELU+)... Pesuveden jäähdyttäminen...

7 . Lisähuuhtelu ja pesuveden jäähdytys Asennus- ja liitäntäohje Asennuksessa huomioitavia turvaohjeita 43 Koneen asentaminen... Laitteen kuljettaminen.. Kuljetusvarmistimen irrottaminen... Sijoituspaikan esivalmistelut.. Sijoittaminen betonisokkelin päälle.... Epävakaille lattioille sijoittaminen..... Lattian epätasaisuuksien tasoittaminen.

8 Sähköliitännät Vesiliitäntä. Sallittu veden paine..... Veden tulo Veden poisto Yli 1m:n nostokorkeus Tekniset tiedot Mitat.

9 Takuuehdot.... Hakemisto Huolto ja varaosat 5 Käyttöohje Käyttöohje 1 Turvallisuus AEG-sähkölaitteiden turvallisuus on yleisesti hyväksyttyjen teknisten säädösten sekä laiteturvallisuuslain mukainen. Sen lisäksi katsomme aiheelliseksi perehdyttää asiakkaamme seuraaviin turvaohjeisiin. Ennen ensimmäistä käyttökertaa Katso tämän käyttöohjeen jäljempänä olevaa kohtaa Asennus- ja liitäntäohje. Jos laite toimitetaan talvella ja ulkona on pakkasta: säilytä pesukonetta huoneenlämmössä 24 tunnin ajan ennen käyttöönottoa. Tarkoituksenmukainen käyttö Pesukone on tarkoitettu ainoastaan tavallisen kotitalouspyykin pesemiseen. Jos laitetta käytetään väärin tai muutoin kuin tarkoituksenmukaisesti, valmistaja ei vastaa mahdollisista vahingoista. Pesukoneiden uudelleen rakentaminen tai niiden rakenteen muuttaminen on turvallisuussyistä kielletty. Käytä vain pesukoneessa käytettäviksi soveltuvia pesuaineita. Noudata pesuaineen valmistajan ohjeita. Pyykissä ei saa olla tulenarkoja liuottimia. Huomioi tämä myös esipuhdistettua pyykkiä pestessäsi. Älä käytä pesukonetta kemialliseen pesuun. Värjäys- tai värinpoistoaineita saa käyttää pesukoneessa vain, jos niiden valmistaja nimenomaisesti ilmoittaa niiden sopivan pesukoneessa käytettäviksi. Käyttöoppaasi. AEG-ELECTROLUX LAV

10 Emme vastaa mahdollisista vahingoista. Käytä ainoastaan vesijohtovettä. Takuu ei korvaa jäätymisvaurioita! Jos pesukonetta säilytetään tilassa, jonka lämpötila saattaa laskea nollan celsiusasteen alapuolelle, on lämpötilan laskiessa tehtävä hätätyhjennys (katso kohtaa Hätätyhjennys). 6 Käyttöohje Lasten turvallisuus Pakkauksen osat (esimerkiksi muovit, styroksi) saattavat olla lapsille vaarallisia. Tukehtumisvaara! Älä jätä pakkauksen osia lasten ulottuville. Lapset eivät usein ymmärrä sähkölaitteiden käsittelemiseen liittyviä vaaroja. Huolehdi siksi lasten turvallisuudesta laitteen käyttämisen aikana äläkä anna lasten leikkiä pesukoneella - on olemassa vaara, että lapset lukitsevat itsensä pesukoneeseen. Varmista, että lapset tai lemmikkieläimet eivät kiipeä pesukoneen rumpuun. Pesukoneen hävittämisen yhteydessä: vedä verkkopistoke pistorasiasta, hajota luukun lukko, leikkaa sähköjohto irti ja poista pistoke ja johdon loppuosa. Leikkivät lapset eivät näin voi lukita itseään koneeseen ja joutua hengenvaaraan. Yleinen turvallisuus Pesukonetta saa korjata ainoastaan ammattihenkilö. Asiaankuulumattomat korjaustyöt saattavat aiheuttaa vakavia vaaratilanteita. Käänny korjausasioissa valtuutetun huoltoliikkeen tai alan erikoisliikkeen puoleen. Älä koskaan käytä pesukonetta, jos verkkojohto on vahingoittunut tai jos käyttöpaneeli, kansilevy tai sokkeliosa ovat vahingoittuneet siten, että laitteen sisäosaan on avoin pääsy. Kytke pesukoneesta virta pois ennen sen puhdistamista ja huoltoa. Vedä myös verkkopistokela valitaan pesuohjelman ominaisuudet (esim. vesimäärä, rummun liike, huuhteluiden lukumäärä, linkousnopeus) sekä pesuveden lämpötila pestävälle pyykille sopivaksi. SEIS Kytkee pesukoneen pois toiminnasta. Kaikissa muissa asennoissa pesukone on kytkettynä toimintaan. Jos haluat muuttaa valitun ohjelmavalinnan, käännä ohjelmanvalitsin SEIS-asentoon. Pesukoneen valinnat palautuvat alkutilaan. VALKOPESU/KIRJOPESU Varsinainen pesu valko- ja kirjopyykille (puuvilla/pellava) 30 C hje: EN testin mukainen ohjelman säätö. Kulutus saattaa vaihdella annetuista arvoista veden paineen, kovuuden ja tulolämpötilan sekä huoneen lämpötilan, pyykin laadun ja pyykkimäärän, käytettävän pesuaineen, verkkojännitteessä tapahtuvien vaihteluiden ja valittujen lisäohjelmien mukaan. Kestoajan ilmaisin 3 Pesuohjelmien kesto määräytyy pesutavan ja sijoituspaikan olosuhteiden mukaan. Esimerkiksi pyykin laatu ja määrä, käytettävä pesuaine, veden ja huoneen lämpötila jne. saattavat vaikuttaa pesuohjelman kestoon. Ennen jokaista ohjelmaa pesukone laskee edellisten ohjelmien perusteella ohjelman keskimääräisen keston. Tämä keskimääräinen kesto näkyy monitoiminäytössä seuraavien pesukertojen aikana. Useiden pesukertojen jälkeen monitoiminäytössä näkyvä kestoaika muuttuu pesutavan ja ympäristön olosuhteiden mukaiseksi. 13 Käyttöohje Mitä tarkoittaa "PÄIVITYS" ("UPDATE")? Pesukoneessa on pesuohjelmia ohjaava ohjelma. Uudenlaiset tekstiilit tai pesuaineet saattavat tulevaisuudessa edellyttää uusia pesuohjelmia. Useimmissa tapauksissa ohjelmaa voidaan sovittaa uusien vaatimusten mukaan. Pyydä lisätietoja päivittämisestä asiakaspalvelusta. Asiakaspalvelusta voit kysyä myös päivittämisen kustannuksista. Ennen ensimmäistä pesukertaa 0 Pese koneella yksi pesuohjelma ilman pyykkiä (VALKOPESU 95, puolet pesuainemäärästä). Näin valmistusvaiheessa rumpuun ja pesuvesisäiliöön jääneet aineet saadaan poistettua. 14 Käyttöohje Esivalmistelut Pyykin lajitteleminen ja valmisteleminen Lajittele pyykki pesumerkintöjen ja tyypin mukaan (katso kohtaa Pyykin tyyppi ja pesumerkinnät). Tyhjennä taskut. Poista metalliesineet (paperiliittimet, hakaneulat jne.). Ehkäise tekstiilien vahingoittuminen ja kiertyminen: sulje vetoketjut, napita pussilakanoiden ja tyynyliinojen napit sekä sido esimerkiksi esiliinojen nauhat yhteen. Käännä kaksinkertaisesta materiaalista valmistetut tekstiilit nurin päin (makuupussit, anorakit jne.). Värikkäät neuleet sekä villa ja tekstiilit, joihin on kiinnitetty koristeita: käännä nurin. Pese pienet ja arat vaatekappaleet (vauvan sukat, sukkahousut, rintaliivit jne.) pesupussin, vetoketjulla varustetun tyynyliinan tai pitkien sukkien sisällä. Käsittele verhoja erityisen varovasti. Irrota metallirullat tai epätasaiset muovirullat tai sulje ne pesupussiin. Emme vastaa mahdollisista vahingoista. Värikkäät ja valkoiset tekstiilit pestään erikseen. Muussa tapauksessa valkoinen pyykki saattaa värjäytyä. Uusissa, värikkäissä tekstiileissä on usein ylijäämäväriä. Tällaiset tekstiilit kannattaa pestä ensimmäisen kerran erikseen. Sekoita pienet ja isot tekstiilit! Pesutulos paranee ja pyykki jakautuu linkouksen aikana tasaisemmin rumpuun. Ravistele pyykkiä ennen koneeseen laittamista. Avaa laskokset ennen rumpuun laittamista. Noudata pesumerkintöjä "pestävä erillään" ja "pestävä useita kertoja erillään"! 15 Käyttöohje Pyykin laji ja pesumerkinnät Pesumerkinnät helpottavat oikean pesuohjelman valitsemisessa. Pyykki lajitellaan lajin ja pesumerkintöjen mukaan. Pesumerkinnässä oleva lämpötila on enimmäislämpötila. Valkopesu ç Puuvilla- ja pellavatekstiilit, joissa on tämä pesumerkintä, kestävät hyvin mekaanista rasitusta ja korkeita lämpötiloja. Tämäntyyppiselle pyykille sopii VALKO- JA KIRJOPESU-ohjelma. Kirjopesu è ë Puuvilla- ja pellavatekstiilit, joissa on tämä pesumerkintä, kestävät hyvin mekaanista rasitusta. Tämäntyyppiselle pyykille sopii VALKO- JA KIRJOPESU-ohjelma. Siliävät tekstiilit ê í Tekstiilit, joissa on tämä pesumerkintä, kuten käsitelty puuvilla, puuvillasekoitteet, viskoosi ja muut synteettiset materiaalit, vaativat hellävaraisempaa käsittelyä. Käyttöoppaasi. AEG-ELECTROLUX LAV

11 Tämäntyyppiselle pyykille sopii SILIÄVÄT TEKSTIILIT/SILIÄVÄT+ -ohjelma. Hienopesu ì Kerros- tai mikrokuitumateriaalista, viskoosista tai muista synteettisistä materiaaleista valmistetut tekstiilit ja verhot, joissa on tämä pesumerkintä, vaativat erittäin hellävaraista käsittelyä. Tämäntyyppiselle pyykille sopii HIENOPESU-ohjelma. Villa/silkki ja erittäin arat tekstiilit 9 ì ï Villasta, villasekoitteista ja silkistä valmistetut tekstiilit, joissa on tämä pesumerkintä, vaativat erityisen hellävaraista käsittelyä. Tämäntyyppiselle pyykille sopii VILLA/SILKKI P (käsinpesu) -ohjelma. Huomautus: Tekstiilejä, joissa on pesumerkintä ñ (ei vesipesua), ei saa pestä koneessa! 16 Käyttöohje Pesu- ja käsittelyaineet Oikea pesu- ja käsittelyaine? Käytä vain pesukoneessa käytettäviksi soveltuvia pesu- ja käsittelyaineita. Noudata aina valmistajan antamia ohjeita. Kuinka paljon pesu- ja käsittelyainetta? Käytettävän aineen määrä määräytyy seuraavien tekijöiden mukaan: pyykin likaisuusaste vesijohtovedenkovuus täyttömäärä 2 Ellei pesuaineen valmistaja toisin suosita, käytetään puolessa koneellisessa kolmannes vähemmän pesuainetta ja erittäin pieniä pyykkimääriä sekä SILIÄVÄT + -ohjelmaa käytettäessä puolta siitä pesuainemäärästä, joka on suositus täydelle koneelliselle. Noudata pesu- ja käsittelyaineen valmistajan antamia käyttö- ja annosteluohjeita. Vedenpehmentimet Jos vesi on kovaa tai keskikovaa (kovuusaste II tai suurempi), kannattaa käyttää vedenpehmennintä. Noudata valmistajan antamia ohjeita! Annostele tällöin pesuaine aina kovuusluokan I (= pehmeä) mukaan. Tietoja veden kovuudesta saa paikalliselta vesilaitokselta. 2 Koska kone ottaa vedenpehmentimen ennen varsinaista pesuainetta (veden esipehmennys), 80 % pakkauksessa ilmoitetusta pehmenninmäärästä riittää. Tietoja veden kovuudesta Kovuusaste I - pehmeä II - keskikova III - kova IV - erittäin kova Veden kovuus ( dh) (Saksan aste) yli 21 Veden kovuus (mmol/l) (millimoolia litrassa) - 1,3 1,3-2,5 2,5-3,8 yli 3,8 17 Käyttöohje Pesuohjelman vaiheet Lyhyt kuvaus Pesuohjelman suorittamiseen kuuluvat seuraavat vaiheet: 0 1. Määritä oikea pesuohjelma: valitse ohjelma ja lämpötila ohjelmanvalitsimella valitse tarvittaessa lisäohjelma(t). 2. Muuta tarvittaessa linkoustehoa/tai aktivoi linkouksen esto (VESI KONEESSA). 3. Ohjelmoi tarvittaessa AJASTUS. 4. Avaa täyttöluukku, pane pyykki koneeseen. 5. Sulje täyttöluukku. 6. Annostele pesu- ja käsittelyaine. 7. Käynnistä pesuohjelma KÄYNNISTYS/TAUKOpainikkeella. Kun pesuohjelma on päättynyt: Huomautus: Jos pesuohjelma päättyi veden jäädessä koneeseen (VESI KONEESSA), valitse ennen luukun avaamista VEDEN POISTO-, LINKOUStai VAROVAINEN LINKOUS -toiminto. 8. Avaa luukku, ota pyykit koneesta. 9. Kytke virta pois pesukoneesta: käännä ohjelmanvalitsin SEIS-asentoon. 18 Käyttöohje Pesuohjelman valitseminen 3 Katso ohjeita erityyppiselle pyykille sopivasta ohjelmasta, lämpötilasta ja mahdollisista lisäohjelmista kohdasta Ohjelmataulukot Käännä ohjelmanvalitsin halu- tun pesuohjelman ja lämpötilan kohdalle. Monitoiminäytössä näkyy valitun ohjelman arvioitu kesto minuuteissa. 2. Valitse tarvittaessa lisäohjelma(t): Valitun lisäohjelman ilmaisimeen syttyy valo. Jos haluat muuttaa valintaa, paina jotakin muuta painiketta. Jos haluat peruuttaa valinnan, paina painiketta uudelleen. 19 Käyttöohje Linkoustehon muuttaminen/vesi koneessa -toiminnan valinta Loppulinkouksen linkoustehon mahdollinen muuttaminen/vesi koneessa -toiminnan valinta: 0 Linkoustehon muuttaminen Paina painiketta Linkousteho/VESI KONEESSA niin monta kertaa, kunnes halutun linkoustehon merkkivalo palaa. Jos linkoustehoa ei muuteta, loppulinkouksen teho määräytyy automaattisesti pesuohjelman mukaisesti: VALKOPESU/KIRJOPESU 1600 kierrosta minuutissa SILIÄVÄT TEKSTIILIT/SILIÄVÄT kierrosta minuutissa HIENOPESU 1200 kierrosta minuutissa VILLA/SILKKI P (käsinpesu) 1200 kierrosta minuutissa Välilinkouksen teho riippuu valitusta ohjelmasta eikä sitä voi muuttaa. Vesi koneessa -toiminnan valinta Paina painiketta Linkousteho/VESI KONEESSA niin monta kertaa, kunnes VESI KONEESSA -merkkivalo palaa. Jos valitset VESI KONEESSA -toiminnan, pyykki jää ohjelman lopussa viimeiseen huuhteluveteen ilman linkousta Käyttöohje Ajastimen/liotusajan säätö Ajastintoiminto 0 AJASTUS-painikkeella voit asettaa pesuohjelman käynnistymään 1-19 tunnin kuluttua. Paina tällöin AJASTUS-painiketta, kunnes haluamasi aika tulee näyttöön, esimerkiksi muodossa 12h, kun ohjelman käynnistymistä halutaan siirtää 12 tuntia myöhemmäksi. Jos näytössä näkyy 19h ja painat painiketta uudelleen, näyttöön ilmestyy asetetun pesuohjelman kestoaika (näyttö minuutteina, esimerkiksi 120). Tässä tilassa ajastintoiminto ei ole asetettu. Liotusaika Jos LIOTUS-painike on painettu alas, liotusaikaa voidaan pidentää AJASTUS-painikkeella 1-19 tuntia. 3 Ilman ajastusta liotusaika on n. 1 tunti. 21 Käyttöohje Täyttöluukun avaaminen ja sulkeminen 0 0 Avaaminen: vedä täyttöluukun kahvasta. Sulkeminen: paina täyttöluukku kiinni. LUUKKU- ja KÄYNNISTYS/TAUKO-ilmaisimet näyttävät koneen ollessa käynnissä, voidaanko täyttöluukku avata: LUUKKUilmaisin vihreä valo palaa punainen valo palaa KÄYNNISTYS/TAUKO-ilmaisin punainen valo vilkkuu punainen valo palaa Voidaanko luukku avata? kyllä ei1 1) Täyttöluukku on lukittu suuren vesimäärän tai korkean lämpötilan takia. 3 Jos näyttöön ilmestyy virhekoodi Cd ESIPESU-, HUUHTELU- JA HUUHTELU+ -ilmaisimet vilkkuvat, pesuohjelma on yritetty käynnistää, vaikka täyttöluukku ei ollut kunnolla kiinni. Tässä tapauksessa paina täyttöluukku kiinni ja käynnistä pesuohjelma uudelleen. Koneen täyttäminen Katso ohjeita enimmäistäyttömääristä Ohjelmataulukoista. Käyttöoppaasi. AEG-ELECTROLUX LAV

12 Katso ohjeita pyykin esikäsittelystä kohdasta Pyykin lajitteleminen ja valmisteleminen Lajittele pyykki tyypin mukaan ja suorita tarvittavat esikäsittelytoimet. 2. Avaa täyttöluukku: vedä täyttöluukun kahvasta. 3. Pane pyykit koneeseen. Huomautus: Varmista, ettei pyykkiä jää luukun väliin, kun suljet luukun. Tekstiilit ja kone saattavat vahingoittua! 4. Sulje luukku kunnolla Käyttöohje Annostele pesu-jakäsittelyaine. Katso ohjeita pesu- ja käsittelyaineiden käyttämisestä kohdasta,,pesu- ja käsittelyaineet" Avaa pesuainelokero: vedä lokeron alla olevasta ulokkeesta (1) vasteeseen saakka (2) Pesu- ja käsittelyaineen annosteleminen. Tahrasuolan lokero Jauhemaisen pesuaineen lokero (Jos käytät vedenpehmennintä ja tarvitset oikeanpuoleista lokeroa esipesu-/ liotusainetta varten, pane vedenpehmennin pesuaineen päälle vasempaan lokeroon.) Nestemäisen käsittelyaineen lokero (huuhteluaine, tärkki) Huomautus: Täytä lokero enintään MAX-merkkiin saakka. Ohenna paksut nestemäiset aineet tarvittaessa MAX-merkkiin saakka, liuota jauhemainen tärkki veteen. Huomio: vähäinen vesimäärä huuhteluainekotelossa on täysin normaali ilmiö eikä vaikuta huuhtelutulokseen. Lokero esipesu-/liotusaineelle (vain lisäohjelmissa ESIPESU/LIOTUS) tai vedenpehmentimelle 3. Työnnä lokero kunnolla paikalleen. 3 Nestemäisen pesuaineen tai pesutablettien käyttäminen: Annostele nestemäinen pesuaine tai pesutabletit pesuainevalmistajan toimittamaan annosteluastiaan. Noudata pakkauksessa olevia ohjeita. 23 Käyttöohje Pesuohjelman käynnistäminen 0 1. Tarkista, että vesihana on auki. 2. Käynnistä pesuohjelma: Paina KÄYNNISTYS/TAUKO-painiketta Pesuohjelma käynnistyy heti tai säädetyn ajastuksen mukaisesti. 3 Täyttöluukku ei ole kunnolla kiinni, jos painettaessa KÄYNNISTYS/ TAUKO-painiketta näyttöön ilmestyy virhekoodi Cd ESIPESU-, HUUHTELU- JA HUUHTELU+ -ilmaisimet vilkkuvat. Tässä tapauksessa paina täyttöluukku kiinni ja paina KÄYNNISTYS/ TAUKO-painiketta uudelleen. kun käytät ajastintoimintoa: Asetettu ajastimen aika alkaa kulua ja näytössä näkyy jäljellä oleva aika ohjelman käynnistymiseen (tunteina, esimerkiksi 5 h). Tämän ajan kuluessa pyykkiä voi vielä lisätä koneeseen ja muuttaa tai lyhentää ajastimen aikaa. Pyykin lisääminen: Paina KÄYNNISTYS/TAUKO-painiketta. Luukun voi nyt avata. Sulje luukku sen jälkeen ja paina uudestaan KÄYNNISTYS/ TAUKOpainiketta. Ajastimen ajan muuttaminen tai lyhentäminen: Paina AJASTUSpainiketta, kunnes näytössä näkyy haluamasi aika. Jos näytössä on ohjelman kestoaika (näyttö minuutteina, esimerkiksi120) pesuohjelma käynnistyy välittömästi. 24 Käyttöohje Pesuohjelman kulku Ohjelman kulun näyttö Ennen ohjelman käynnistymistä sen vaiheet näkyvät ohjelman kulun näytössä. Pesuohjelman aikana ilmaisimessa näkyy senhetkinen ohjelman vaihe. Monitoiminäyttö Arvioitu jäljellä oleva ohjelman kesto (minuutteina) näkyy ohjelman päättymiseen saakka monitoiminäytössä. 3 Jos pesukoneen ohjausjärjestelmä sovittaa automaattisesti ohjelmaa (pyykkimäärän, pyykin laadun, epätasapainon, erikoishuuhteluiden jne. mukaan), se saattaa pysäyttää ilmaisimessa jäljellä olevan ajan tai korjata sitä. Linkoustehon muuttaminen Linkoustehoa voi muuttaa tai linkouksen esto (VESI KONEESSA) voidaan valita vielä pesuohjelman aikana. Muita säätöjä ei voi muuttaa. 0 Ohjelman keskeyttäminen Jos haluat keskeyttää ohjelman ennen sen päättymistä, käännä ohjelmanvalitsin SEIS-asentoon. Pesuohjelma voidaan keskeyttää milloin tahansa KÄYNNISTYS/TAUKOpainikkeella ja jatkaa taas painamalla painiketta uudelleen Käyttöohje Pesuohjelman loppu / pyykin poistaminen koneesta Pesuohjelman päättyttyä: Kun pesuohjelma on päättynyt, ohjelman kulun näytön LOPPU-ilmaisimessa palaa valo Avaa täyttöluukku. Täyttöluukku voidaan avata heti, kun LUUKKU-ilmaisimessa palaa vihreä valo. 4. Ota pyykki pois koneesta. 5. Käännä ohjelmanvalitsin SEIS-asentoon. 6. Avaa pesuainelokerikkoa hiukan pesuohjelman päätyttyä, jotta lokerikko kuivuu. Älä sulje luukkua tiukasti kiinni, jotta rumpu tuulettuu. Jos linkouksen esto (VESI KONEESSA) oli valittu: Jos ohjelma loppuu VESI KONEESSA -vaiheeseen, KÄYNNISTYS/TAUKOpainikkeen vieressä oleva ilmaisin vilkkuu Linkouksen estovaiheen jälkeen vesi on ensin tyhjennettävä koneesta: Paina joko KÄYNNISTYS/TAUKO-painiketta (vesi poistetaan ja pyykki lingotaan päättyneen ohjelman mukaisesti; linkousteho/vesi KONEESSA-painikkeella linkoustehoa voidaan muuttaa vielä myös linkouksen aikana), tai Käännä ohjelmanvalitsin SEIS-asentoon, sitten VEDEN POISTO -asentoon ja paina sitten KÄYNNISTYS/TAUKO-painiketta (vesi poistetaan koneesta ilman linkousta), tai Käännä ohjelmanvalitsin SEIS-asentoon, sitten LINKOUS- tai VAROV.LINKOUS-asentoon ja paina sitten KÄYNNISTYS/TAUKO-painiketta (vesi poistetaan koneesta ja pyykki lingotaan joko normaalisti tai hellävaraisesti). Ohjelmavaiheen jälkeen LOPPU-ilmaisimen valo palaa. Pesuohjelma on päättynyt. 2. Avaa täyttöluukku ja ota pyykki pois koneesta. 3. Käännä ohjelmanvalitsin SEIS-asentoon. 4. Sulje vesihana. 26 Käyttöohje Jos oli valittu SILIÄVÄT+ -ohjelma: SILIÄVÄT+ -asetuksen ollessa valittuna seuraa ohjelman päättymisen jälkeen 30 minuutin rypistymisen estovaihe. Monitoiminäytössä näkyy jäljellä oleva aika (esimerkiksi 1 minuutti) ja LOPPU-ilmaisimen valo Käännä ohjelmanvalitsin sitten Testeissä käytetyt ohjelmavalinnat toimintopaneeli kostealla 1. Vedä pesuainelokeroa ulospäin vasteeseen saakka. 2. Irrota lokero vetämällä voimakkaasti. 3. Irrota huuhteluaineosa keskilokerosta. 4. Pese huuhteluaineosa juoksevan veden alla. 5. Puhdista huuhtelulokerot lämpimällä vedellä. Käytä pulloharjaa. 6. Työnnä huuhteluaineosa paikalleen vasteeseen saakka siten, että se on lujasti paikallaan. Käyttöoppaasi. AEG-ELECTROLUX LAV

13 31 Käyttöohje 7. vian korjaamisen jälkeen KÄYNNISTYS/TAUKOpainiketta. sulake on palanut. Pesukone ei toimi. Täyttöluukku ei ole kunnolla kiinni. ei sulkeudu. Lapsilukko on kytketty toimintaan. Korjaus Kiinnitä virtajohto pistorasiaan. Vaihda sulake. Sulje täyttöluukku. Lukon sulkeutuessa kuuluu naksahtava ääni. lapsilukko toiminnasta (katso kohtaa Lapsilukko). Sulje täyttöluukku huolellisesti. ei ota vettä. näyttöön ilmestyy virhekoodi (1. Vedenottoletkun sihti on tukossa. Korjaus Avaa vesihana. Sulje vesihana. tarvittaessa. Poista kuljetustuet asennuskuljetustukia ei ole poistettu. ja liitäntäohjeiden mukaisesti. Jalkoja ei ole säädetty oikein. vain yksi kylpytakki). pesun pesuvesi vaahtoaa runsaasti. Pesuainetta on todennäköisesti annosteltu liikaa. Vedenottoletkun liitäntä vuotaa. Poistoletku vuotaa. Poistopumpun kansi ei ole kunnolla suljettu. Pesukoneen alta virtaa vettä. Pyykki on tarttunut täyttöluukkuun. ei ole vaikutusta toimintaan. pesuaine noudattaen tarkasti valmistajan ohjeita. Ruuvaa vedenottoletku tiukasti kiinni. Tarkista poistoletku ja vaihda tarvittaessa tilalle uusi. Sulje kansi kunnolla. Keskeytä ohjelma ja irrota pyykit luukusta. Käynnistä ohjelma uudelleen. pois päältä. Kone ei ole ottanut Huuhteluaineputki käsittely- Puhdista pesuainelokerikko, huuhteluainetta, käsitainelokerossa ei ole kunnolla kiinnitä huuhteluaineputki telyainelokero æ on paikallaan tai se on tukossa. tiukasti paikalleen. täynnä vettä. Pyykki on hyvin ryppyistä. Koneeseen on todennäköisesti laitettu liikaa pyykkiä. Noudata maksimitäyttömääriä (katso Ohjelmataulukot). Valitse helposti siliäville tekstiileille SILIÄVÄT+ -ohjelma. Pyykkiä ei ole lingottu yhtä kuivaksi kuin tavallisesti. Täytä rumpu aina mahdollipyykki ei sijoittunut rumsimman täyteen, kun peset mussa tasaisesti ennen linkopieniä ja suuria vaatekappausta. leita. Poistoletku on taittunut. Korkein sallittu pumppauskorkeus (poistokorkeus 1m laitteen lattiatasosta) on ylitetty. Oikaise taitokset. Ota yhteyttä huoltoon. Lisävarusteena on saatavana jälkiasennussarja yli 1m:n poistokorkeutta varten. Kytke virta pois laitteesta ja irrota virtajohto pistorasiasta, puhdista poistopumppu. Puhdista viemäri. Pyykkiä ei ole lingottu hyvin, rummussa on vielä vettä. Näyttöön ilmestyy virhekoodi (2. Poistopumppu on tukossa. Jos koneessa on viemäriliitäntä: Viemäri on tukossa. 35 Käyttöohje Häiriö Mahdollinen syy Korjaus Odota, kunnes LUUKKU-ilmaisimessa palaa vihreä valo. Jos täyttöluukku halutaan Täyttöluukku on lukittu suu- avata aikaisemmin: Käännä ohjelmanvalitsin ren vesimäärän tai korkean lämpötilan takia. (LUUKKU- SEIS-asentoon ja sitten VEilmaisimessa palaa punainen DEN POISTO -asentoon. Paina KÄYNNISTYS/TAUKO-painivalo). ketta. Täyttöluukku voidaan avata, kun vesi on poistettu koneesta. Jos täyttöluukun ikkunasta näkyy vettä, pitää ensin suorittaa hätätyhjennys (katso kohtaa Hätätyhjennys). Täyttöluukku voidaan avata n minuutin kuluttua vetämällä täyttöluukun kahvasta. Avaa vesihana täysin auki. Sulje vesihana. Ruuvaa auki vesihanan ja pesukoneen vedenottoletkun liitokset. Puhdista sihdit. Ei huononna pesutulosta, käytä tarvittaessa nestemäistä pesuainetta. Luukku ei avaudu virran ollessa kytkettynä pesukoneeseen. Sähkökatko (Kaikki näytöt sammuvat). Täyttöluukku on lukittuna turvallisuussyistä n minuuttia. Vesihana ei ole kokonaan auki. Pesuainelokeroon kerääntyy pesuainejäämiä. Vesihanan tai pesukoneen vedenottoletkun liitoksen sihti on tukossa. Syynä on luultavasti pesuaine, jonka silikaattipitoisuus on korkea. Huuhteluvesi on sameaa. Kun lisäohjelmapainikyseistä lisäohjelmaa ei voi ketta painetaan, vasyhdistää valittuna olevaan taavan ilmaisimen valo ohjelmaan. ei syty. Valitse muu lisäohjelma. 36 Käyttöohje Epätyydyttävä pesutulos Jos pyykki on harmaantunut ja rumpuun kerääntyy kalkkia Pesuainetta oli liian vähän. Käytetty pesuaine oli vääränlaista. Erikoistahroja ei käsitelty erikseen. Ohjelma tai lämpötila oli väärin valittu. Yhdistelmäpesuaineita käytettäessä yksittäisiä osia ei yhdistetty oikeassa suhteessa. Jos pyykissä on vielä harmaita tahroja Käytetty pesuainemäärä ei ollut riittävä salva-, rasva- tai öljytahroja sisältävän pyykin puhdistumiseksi. Käytetty lämpötila oli liian alhainen. Usein syynä on huuhteluaineen - erityisesti tiivisteen - joutuminen suoraan tekstiileihin. Tämäntyyppiset tahrat kannattaa puhdistaa mahdollisimman nopeasti ja kyseistä huuhteluainetta kannattaa käyttää varovasti. Kun viimeisen huuhtelun jälkeen koneessa on vielä vaahtoa Nykyään käytettävät pesuaineet saattavat muodostaa vaahtoa vielä viimeisessä huuhtelussakin. Pyykki on kuitenkin riittävän hyvin tai Hätätyhjennysletkusta tuleva pesuvesi saattaa olla kuumaa. Palovamman 1. hätätyhjennysletku pidikkeestään. 4. Aseta veden keräysastia valmiiksi. valuu pois koneesta. Vesimäärän mukaan saattaa olla tarpeen tyhjentää keräysastia useaan kertaan. Sulje hätätyhjennysletku sulkutulpalla astian tyhjentämisen ajaksi. Kun kaikki pesuvesi on tullut pois koneesta: 6. Työnnä sulkutulppa lujasti hätätyhjennysletkun päähän ja kierrä sitä myötäpäivään. 7. Pane hätätyhjennysletku takaisin pidikkeeseensä. 8. Pane sokkeliosan luukku paikalleen ja sulje se. 38 Käyttöohje Tyhjennyspumppu Tyhjennyspumppua ei tarvitse huoltaa erikseen. Tyhjennyspumpun kansi on avattava vain häiriötapauksessa, kun vesi ei enää poistu esimerkiksi pumpun siipipyörän ollessa tukkeutunut. Tarkista aina ennen koneen täyttämistä, että taskuissa tai pyykin seassa ei ole vieraita esineitä. Pesukoneeseen pyykin mukana joutuneet esineet, kuten paperiliittimet ja naulat, jäävät tyhjennyspumpun pesään (roskakeräin, joka suojaa siipipyörää). Käyttöoppaasi. AEG-ELECTROLUX LAV

14 Puhdista tukkeutunut tyhjennyspumppu seuraavan ohjeen mukaisesti: Varoitus! Kytke pesukone pois toiminnasta ja irrota pistoke pistorasiasta ennen tyhjennyspumpun kannen avaamista! 0 1. Tee ensin hätätyhjennys (katso "Hätätyhjennys"-kappaletta). 2. Levitä tyhjennyspumpun kannen eteen lattialle kuivausliina. Pumpun sisältä voi valua vettä. 3. Kierrä tyhjennyspumpun kantta vastapäivään ja irrota kansi Poista kaikki vierasesineet ja sekä tekstiileistä irronnut nukka pumpun pesästä. 5. Kiinnitä kansi takaisin paikalleen. Aseta kansi paikalleen siten, että kannessa oleva kohouma on sivuttain, ja sulje kansi myötäpäivään kiertämällä. 6. Sulje hätätyhjennysletku ja kiinnitä se pidikkeeseensä. 7. Sulje luukku. 39 Käyttöohje Lisähuuhtelu (HUUHTELU+) Pesukone on suunniteltu mahdollisimman vähän vettä kuluttavaksi. Allergisten henkilöiden saattaa kuitenkin kannattaa käyttää huuhteluun enemmän vettä. 3 Kun tämä toiminto on valittuna, kone tekee ylimääräisen huuhtelun VALKO- JA KIRJOPESU-, SILIÄVÄT TEKSTIILIT / SILIÄVÄT+ - JA HIENOPESU-ohjelmissa. Lisähuuhtelu ei ole valittuna koneessa toimitettaessa. Lisähuuhtelun valitseminen: 0 1. Käännä ohjelmanvalitsin VAROVAINEN LINKOUS -asentoon. 2. Pidä LIOTUS-painiketta painettuna vähintään viiden sekunnin ajan. Kun painiketta on painettu viiden sekunnin ajan, ohjelman kulun näytössä vilkkuu viiden sekunnin ajan HUUHTELU+. 3. Vapauta LIOTUS-painike HUUHTELU+ -ilmaisimen vilkkuessa. Kun ilmaisin lakkaa vilkkumasta, lisähuuhtelu on valittu. Se pysyy valittuna, kunnes valinta poistetaan. Kun lisähuuhtelu on valittu, HUUHTELU+ -ilmaisin vilkkuu ennen ohjelman käynnistymistä ja lisähuuhtelun aikana. 4. Jos haluat tarkastaa, onko lisähuuhtelu valittuna: Käännä ohjelmanvalitsin VAROVAINEN LINKOUS -asentoon. Paina LIOTUS-painiketta lyhyesti. Jos ohjelman kulun näytössä vilkkuu HUUHTELU+, lisähuuhtelu on valittu. Lisähuuhtelun poistaminen käytöstä: 0 1. Käännä ohjelmanvalitsin VAROVAINEN LINKOUS -asentoon. 2. Pidä LIOTUS-painiketta painettuna vähintään viiden sekunnin ajan. Heti, kun painiketta painetaan, ohjelman kulun näytön HUUHTELU+ -ilmaisin vilkkuu. Viiden sekunnin kuluttua HUUHTELU+ -ilmaisin lakkaa vilkkumasta ja palaa jatkuvasti vielä viiden sekunnin ajan. 3. Vapauta LIOTUS-painike, kun HUUHTELU+ -ilmaisin palaa jatkuvasti. Kun HUUHTELU+ -ilmaisimen valo sammuu, lisähuuhtelu on poistettu käytöstä. 3 Lisähuuhtelua käytettäessä vedenkulutus kasvaa ja ohjelman kesto pidentyy. 40 Käyttöohje Pesuveden jäähdyttäminen Pesuveden jäähdyttäminen ennen pumppausta saattaa joskus olla tarpeen, jotta kuuma vesi ei vahingoittaisi muovisia poistoputkia. 3 Kone jäähdyttää pesuveden varsinaisen pesun lopussa (ottamalla kylmää vettä). (Tämä ominaisuus toimii vain VALKO- JA KIRJOPESUSSA yli 40 celsiusasteen lämpötilassa.) Pesuveden jäähdytys ei ole valittuna koneessa toimitettaessa. Pesuveden jäähdytyksen valitseminen: 0 1. Käännä ohjelmanvalitsin VAROVAINEN LINKOUS -asentoon. 2. Pidä ESIPESU-painiketta painettuna vähintään viiden sekunnin ajan. Kun painiketta on painettu viiden sekunnin ajan, ohjelman kulun näytön VARSINAINEN PESU -ilmaisin vilkkuu viiden sekunnin ajan. 3. Vapauta ESIPESU-painike VARSINAINEN PESU -ilmaisimen vilkkuessa. Kun ilmaisin lakkaa vilkkumasta, pesuveden jäähdytys on valittu. Se pysyy valittuna, kunnes valinta poistetaan. 4. Jos haluat tarkastaa, onko pesuveden jäähdytys valittuna: Käännä ohjelmanvalitsin VAROVAINEN LINKOUS -asentoon. Paina lyhyesti ESIPESU-painiketta. Jos ohjelman kulun näytön VARSINAINEN PESU -ilmaisin vilkkuu, pesuveden jäähdytys on valittuna. Pesuveden jäähdytyksen poistaminen käytöstä: 0 1. Käännä ohjelmanvalitsin VAROVAINEN LINKOUS -asentoon. 2. Pidä ESIPESU-painiketta painettuna vähintään viiden sekunnin ajan. Heti, kun painiketta on painettu, ohjelman kulun näytön VARSINAINEN PESU -ilmaisin alkaa vilkkua. Viiden sekunnin kuluttua VARSINAINEN PESU -ilmaisin lakkaa vilkkumasta ja palaa jatkuvasti viiden sekunnin ajan. 3. Vapauta ESIPESU-painike, kun VARSINAINEN PESU -ilmaisin palaa jatkuvasti. Kun VARSINAINEN PESU -ilmaisimen valo sammuu, pesuveden jäähdytys on poistettu käytöstä. 3 Pesuveden jäähdytys -toiminnon käyttäminen lisää vedenkulutusta ja pidentää ohjelman kestoa. Lisähuuhtelu ja pesuveden jäähdytys Lisähuuhtelu ja pesuveden jäähdytys voidaan yhdistää. Toiminnot otetaan käyttöön kohdissa Lisähuuhtelu ja Pesuveden jäähdytys esitetyllä tavalla. 41 Käyttöohje Lapsilukko Kun lapsilukko on käytössä, täyttöluukkua ei voi sulkea eikä pesuohjelmaa käynnistää. 0 Lapsilukon aktivoiminen: Käännä väännintä (täyttöluukun sisäpuolella) kolikolla myötäpäivään vasteeseen saakka. Varoitus! Väännin ei saa jäädä ala-asentoon, muutoin lapsilukko ei ole aktivoitu! Vääntimen on noustava yläasentoon kuvan osoittamalla tavalla. Lapsilukon poistaminen käytöstä: Käännä väännintä vastapäivään vasteeseen saakka Asennus- ja liitäntäohje Asennus- ja liitäntäohje Asennuksessa huomioitavia turvaohjeita Älä kaada pesukonetta etupuolen tai oikean puolen (edestä katsottuna) päälle. Sähköiset osat saattavat kastua! Tarkista, ettei pesukoneessa ole kuljetusvaurioita. Vahingoittunutta laitetta ei saa missään tapauksessa kytkeä sähköverkkoon. Jos laite on vahingoittunut, käänny laitteen toimittajan puoleen. Varmista, että kaikki kuljetusvarmistimen osat on poistettu ja että laitteessa on roiskevesisuoja, katso kohtaa Kuljetusvarmistimen irrottaminen. Muussa tapauksessa laite tai sen vieressä olevat kalusteet saattavat vahingoittua linkouksen aikana. Pane pistoke aina määräysten mukaisesti asennettuun suojapistorasiaan. Varmista ennen laitteen käyttöönottoa, että laitteen arvokilvessä mainittu nimellisjännite ja virtalaji vastaavat sijoituspaikan nimellisjännitettä ja virtalajia. Käyttöoppaasi. AEG-ELECTROLUX LAV

15 Vaadittava sähköinen varmistus on myös mainittu arvokilvessä. Jos pesukoneen asianmukaisen vesijohtoverkkoliitännän yhteydessä tarvitaan vesijohtoasennukseen liittyviä töitä, tällaiset työt saa suorittaa vain pätevä ja ammattitaitoinen asentaja. Jos pesukoneen asianmukaisen sähköverkkoon liitännän yhteydessä tarvitaan sähkötöitä, työt saa suorittaa vain pätevä ja ammattitaitoinen sähköasentaja. Verkkojohdon saa vaihtaa vain valtuutettu huoltoliike. 43 Asennus- ja liitäntäohje Koneen asentaminen 3 Pesukoneita, joissa on kupera paneeli, ei voi sijoittaa työtason alle. Laitteen kuljettaminen Älä kaada pesukonetta etupaneelin tai oikean puolen (edestä katsottuna) päälle. Muuten sähköiset osat saattavat kastua. Älä koskaan kuljeta laitetta ilman kuljetusvarmistinta. Irrota kuljetusvarmistin vasta laitteen sijoituspaikalla. Laitteen kuljettaminen ilman kuljetusvarmistinta saattaa aiheuttaa laitteen vahingoittumisen. Älä koskaan nosta laitetta avoinna olevasta täyttöluukusta tai sokkelista. Kuljetus varastokärryillä: aseta laite varastokärryille sivuttain. Kuljetusvarmistimen irrottaminen Huomautus: Irrota kuljetusvarmistin ehdottomasti ennen laitteen käyttöönottoa! Säilytä huolellisesti kaikki kuljetusvarmistimen osat mahdollista myöhempää kuljetusta (esimerkiksi muuttoa) varten Avaa molemmat laitteen takapuolella olevat letkunpidikkeet ja ota letkut sekä verkkojohto ulos. 2. Irrota molemmat letkunpidikkeet vetämällä voimakkaasti. 44 Asennus- ja liitäntäohje 3 Erikoisavain A ja sulkuhatut B (2 kpl) ja C (1 kpl) toimitetaan laitteen mukana. 3. Irrota ruuvi D sekä painejousi erikoisavaimella A. 4. Sulje aukko sulkuhatulla C. Huomautus: Työnnä sulkuhattu niin voimakkaasti paikalleen, että se lukkiutuu takaseinämään (suojaa laitteen sisusta roiskevedeltä). 5. Avaa kaksi ruuvia E erikoisavaimella A. 6. Avaa neljä ruuvia F erikoisavaimella A. 7. Irrota kuljetuskisko G. 8. Kiinnitä neljä ruuvia F takaisin paikalleen. 9. Sulje kaksi suurta aukkoa sulkuhatuilla B. Huomautus: Työnnä sulkuhatut niin voimakkaasti paikalleen, että ne lukkiutuvat takaseinämään (suojaavat laitteen sisusta roiskevedeltä). 45 Asennus- ja liitäntäohje Sijoituspaikan esivalmistelut Sijoituspaikan on oltava puhdas ja kuiva, siinä ei saa olla kiillotusvahan jäämiä eikä muita rasvaisia aineita, ettei laite pääse luiskahtamaan paikaltaan. Älä käytä voiteluaineita apuna laitteen siirtämisessä. Laitetta ei suositella sijoitettavaksi korkeanukkaisen maton tai muun pehmeän alustan päälle, koska silloin laite ei ehkä seiso vakaasti paikallaan. Jos lattia koostuu pienistä laatoista, aseta laitteen alle kumimatto. Älä koskaan tasoita lattian pieniä epätasaisuuksia panemalla laitteen jalkojen alle puupaloja, pahvia tms., vaan kierrejalkoja säätämällä. Jos laite on esimerkiksi tilanahtauden vuoksi pakko sijoittaa aivan kaasu- tai hiililieden viereen: lieden ja pesukoneen väliin on asennettava lämpöä eristävä levy (85 x 57 cm), joka on päällystettävä lieden puoleiselta sivultaan aluumiinifoliolla. Pesukonetta ei saa sijoittaa tilaan, jonka lämpötila saattaa laskea pakkasen puolelle. Jäätymisvaara! Tulovesi- ja poistoletkut eivät saa olla taittuneina eikä puristuksissa. Sijoittaminen betonisokkelin päälle Jos laite sijoitetaan betonisokkelin päälle, on siihen turvallisuussyistä asennettava ehdottomasti seisontalevyt, joiden päälle pesukone sijoitetaan. Seisontalevyjä on saatavilla asiakaspalvelusta. Varaosanumero on Epävakaille lattioille sijoittaminen Epävakaisiin lattioihin, erityisesti puupalkkilattioihin, joissa on periksi antavia lattialautoja, on kiinnitettävä ruuveilla vähintään 15 mm:n paksuinen, vedenkestävä puulevy (vähintään kahteen lattiapalkkiin). Laite on mahdollisuuksien mukaan sijoitettava huoneen nurkkaan, koska siellä lattia on parhaiten kiinnitetty ja on siten vähiten altis resonanssivaihteluille. 46 Asennus- ja liitäntäohje Lattian epätasaisuuksien tasoittaminen Automaattinen säätöjalka: pesukoneen vasemmassa takajalassa on joustintukirakenne. Näin se takaa laitteen vakauden myös suurilla linkoustehoilla. Jos pesukone ei kuitenkaan seiso vakaasti linkouksen aikana, toimi seuraavasti: 0 1. Säädä kolme säätöjalkaa 10 mm:n ohjearvon mukaisesti. Käytä tähän tarkoitukseen kuljetusvarmistimen poistamiseen tarkoitettua pesukoneen mukana toimitettua erikoisavainta. Jos automaattinen säätöjalka ei nyt ulotu lattiaan saakka: 2. Pidennä automaattista säätöjalkaa (takana vasemmalla) käsin, kunnes se on oikean mittainen. 3. Tarkista pesukoneen asento tarvittaessa vesivaa'alla. Huomautus: Älä koskaan tasoita lattian pieniä epätasaisuuksia panemalla laitteen jalkojen alle puupaloja, pahvia tms., vaan kierrejalkoja säätämällä Asennus- ja liitäntäohje Sähköliitännät Katso nimellisjännite, virtalaji ja vaadittava sähköinen varmistus arvokilvestä. Arvokilpi sijaitsee täyttöluukun takapuolen yläosassa. ; Tämä laite on seuraavien EY-direktiivien mukainen: pienjännitedirektiivi 73/23/EWG muutoksineen direktiivi sähkömagneettisesta yhteensopivuudesta 89/336/EWG muutoksineen Vesiliitäntä 3 Pesukoneessa on vesijohtoverkon veden takaisin virtaamista estäviä ja vesiviranomaisten maakohtaisten määräysten mukaisia turvalaitteita (esimerkiksi DVGW-direktiivit Saksassa). Muut turvatoimenpiteet eivät siis ole aiheellisia asennuksessa. Huomautus: Kylmävesiliitäntään tarkoitettuja laitteita ei saa liittää lämminvesijohtoon! Käytä liitännässä vain uusia letkuja! Sallittu veden paine Veden paineen on oltava vähintään 1 bar (= 10N/cm2 = 0,1 MPa) ja enintään 10 bar (= 100N/cm2 = 1 MPa). Jos veden paine ylittää 10 bar: esikytke paineenalennusventtiili. Jos veden paine alittaa 1 bar: irrota tulovesiletku laitteen puoleisesta päästä magneettituloventtiilin kohdalta ja irrota läpivirtausmäärän säädin (poista siivilä kärkipihdillä ja irrota sen takana oleva kumirengas). Käyttöoppaasi. AEG-ELECTROLUX LAV

16 Pane siivilä takaisin paikalleen. 48 Asennus- ja liitäntäohje Veden tulo Laitteen mukana toimitetaan 1,35m:n pituinen paineletku. Jos tarvitaan pidempi tulovesiletku, on käytettävä valtuutetusta huollosta saatavaa, VDE-määräysten mukaista täydellistä letkusarjaa, jossa on valmiiksi asennetut letkuliitokset. käytä muita tiivisteitä! 0 1. Liitä letku koneeseen kulmaliittimellä. 3 Huomautus: Älä käännä tulovesiletkua suoraan alaspäin, vaan kuvan mukaisesti oikealle tai vasemmalle. Kiristä letkuliitos ainoastaan käsin. 2. Liitä letku vesihanaan suoralla liittimellä, ruuvikierteellä R 3/4 (tuumaa). Huomautus: Kiristä letkuliitos ainoastaan käsin. 3. Testaa liitoksen tiiviys ennen pesukoneen käyttöönottoa avaamalla vesihanaa hitaasti. 49 Asennus- ja liitäntäohje Veden poisto Poistoletku voidaan liittää viemärilukkoon tai ripustaa pesu- tai kaatoaltaan tai kylpyammeen reunaan. Pidennykseen (enintään 3 m lattialle asetettuna ja sen jälkeen enintään 80 cm korkealla) saa käyttää ainoastaan alkuperäisiä ylivalumisen vaara! Vedenpoistoletkun pää ei saa upota poistettuun veteen. Poistettu vesi saattaa muuten joutua takaisin koneeseen! Jos vedenpoistoletku ripustetaan pesualtaan tai kylpyammeen reunaan, sen paikallaan pysyminen on varmistettava liittämällä siihen laitteen mukana toimitettu kaarikappale. Poistoveden rekyylivoima saattaa muuten työntää letkun pois altaasta. Kiinnitä kaarikappale narulla vesihanaan tai seinään Asennus- ja liitäntäohje Yli 1m:n nostokorkeus Kaikissa pesukoneissa on pesu- ja huuhteluveden poistamista varten pesuvesipumppu, joka syöttää nestettä poistoletkun kautta enintään 1m:n korkeuteen koneen alustasta mitattuna. Jos nostokorkeus on yli 1m, ota yhteyttä valtuutettuun huoltoliikkeeseen. 51 Tekniset tiedot Korkeuden säätömahdollisuus Täyttömäärä (ohjelman mukaan) Käyttöalue Linkousteho Veden paine noin +10/-5mm enintään 6kg kotitalouskäyttö katso arvokilvestä 1-10bar (=10-100N/cm2= 0,1-1,0MPa) Mitat (millimetreinä) 52 Takuuehdot Takuuehdot Suomi Takuu Tuotteella on kahden (2) vuoden takuu. Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyjäliikkeestä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana: * aiheettomasta valituksesta * ellei käyttöohjetta ole noudatettu EU-maat Laitteella on käyttömaan lainsäädännön mukainen takuu. Kuljetusvauriot Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle. 53 Hakemisto Hakemisto A ajastintoiminto....21, ajastus , aqua control -vesiturvajärjestelmä arvokilpi , asiakaspalvelu. 14, 32, automaattinen säätöjalka. 9, pesuaine , 17, 18, 23 pesuainelokero , 23 pesuveden jäähdyttäminen...41 pesuvesipumppu... 9 pika... 12, 28 puuvilla pyykki hieman likaantunut tavallisen likainen vähän likainen..

17 8 värikäs...15 E energiansäästö.. 28 erikoishuuhtelu.. 30 esipesu....12, 19, 23, 28 esipesuaine S säästöpesu siliävät tekstiilit , 16, 28 siliävät , 27, 35 silkki... 11, 16 H hätätyhjennys... helposti siliävät....16, hieno huuhtelu....11, hienopesu , 16, huolto..... huuhtelu huuhteluaine.... 8, 9, T tahrasuola.... 9, 23 tahrat...

18 .. 8, 19, 28, 37 tahroja takuu , 33, 53 tärkkäys , 30 täyttömäärä , 28 tekstiilit arat , 16 tyhjennyspumppu K käsinpesu , 29, käsittelyaine , 17, 18, kesto. kestoaika.. kirjopesu... 10, 16, 28, V valkopesu. 10, 16, 28, 30 veden poisto , 26 verhot , 29 vesi koneessa.. 11, 20 kovuus 8, 17 pehmennin 8, 9, 17, 23 poisto

19 , 26 vesi koneessa villa , 16, 29, 30 käsin pestävä... 11, 29 L lapsilukko....33, 42 linkous , 18, 20, 25, 30 liotus , 19, 21, 23, 28 liotusaine.. 23 luukun avaaminen.. 22, 26, 36 M monitoiminäyttö , 24, 25, 33 O ohjelman keskeyttäminen ohjelman kulun näyttö , 25 ohjelmavalinnan korjaus Y yliannostus P pakkasvaara... 6, 38 päivitys (update) pellava Huolto ja varaosat Huolto ja varaosat Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon (0,1597H/min (0,95 mk/min)+pvm),* tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa". Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. * Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen. Käyttöoppaasi. AEG-ELECTROLUX LAV

20 Powered by TCPDF ( Malli (Model) Tuotenumero (Prod. nr.) Sarjanumero (Serial nr. ) Ostopäivä Kuluttajaneuvonta Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon (0,1597H/min (0,95 mk/min)+pvm). 55 From the Electrolux Group. The world s No.1 choice. Electrolux-konserni on maailman suurin keittiö-, siivous- ja puutarhakoneiden valmistaja. Electroluxin tuotteita myydään yli 150 maassa ympäri maailmaa vuosittain yli 55 miljoonaa kappaletta (mm. jääkaappeja, liesiä, pesukoneita, pölynimureita, moottorisahoja sekä ruohonleikkureita) n. 14 miljardin dollarin arvosta. AEG Hausgeräte GmbH Postfach 1036 D Nürnberg Copyright by AEG Oikeus muutoksiin pidätetään. Käyttöoppaasi. AEG-ELECTROLUX LAV
