Turvallisuusohjeet Pesurumpuun jäänyt kosteus johtuu tehtaalla suoritetusta lopputarkastuksesta. Tarvikkeet mallista riippuen Pyykinpesukone on painava - ole varovainen laitetta nostettaessa.

täyttöluukusta). Noudata tässä mainittujen ohjeiden lisäksi paikallisen vesi- ja sähkölaitoksen antamia määräyksiä. Jos olet epävarma, teetä liitäntä ammattiasentajalla.

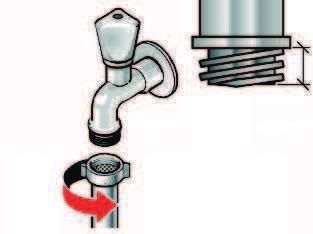

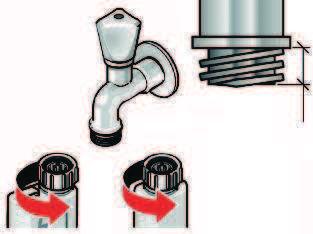

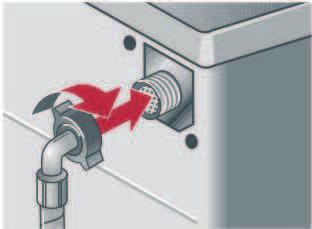

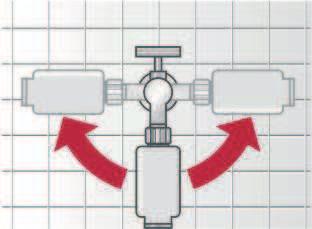

1 Turvallisuusohjeet Pesurumpuun jäänyt kosteus johtuu tehtaalla suoritetusta lopputarkastuksesta. Tarvikkeet mallista riippuen Pyykinpesukone on painava - ole varovainen laitetta nostettaessa. Jäätyneet letkut voivat haljeta tai rikkoutua. Älä sijoita pesukonetta pakkaselle alttiiseen paikkaan ja/tai ulos. Pesukone voi vaurioitua. Älä nosta pesukonetta sen ulkonevista rakenneosista (esim. täyttöluukusta). Noudata tässä mainittujen ohjeiden lisäksi paikallisen vesi- ja sähkölaitoksen antamia määräyksiä. Jos olet epävarma, teetä liitäntä ammattiasentajalla. Asenna letkut ja johdot siten, että niihin ei voi kompastua. AquaäStop AquaäSecure Standard Kuljetustukien poistaen Vesiliitäntä mallista riippuen Sähköiskun vaara! Älä upota AquaäStopävesiturvalaitetta veteen (laitteessa on sähkötoien venttiili). Noudata ehdottomasti tässä luvussa annettuja ohjeita vuotojen tai vesivahinkojen välttämiseksi! Huomio: Käytä pesukonetta vain kylmän vesijohtoveden kanssa. Älä liitä laitetta paineettoman vedenlämmittimen sekoittimeen. Käytä vain mukana toimitettua tai valtuutetusta alan liikkeestä hankkimaasi tulovesiletkua; älä käytä käytettyä letkua! Jos olet epävarma, teetä liitäntä ammattiasentajalla. Irrota ehdottomasti kaikki 4 kuljetustukea ennen laitteen ensimmäistä käyttökertaa ja säilytä ne huolellisesti. Muista kiinnittää kuljetustuet takaisin paikoilleen, jos laitetta joudutaan myöhem kuljettamaan - näin vältyt laitteen vaurioilta a Sivu 6. Säilytä ruuvi ja holkki yhteen ruuvattuina. Liitäntäjohto Tulovesi Poistovesi 1. Ota letkut pois pidikkeistä, mallista riippuen. Tulovesi Ympäristöystävällinen hävittäen Tulovesiletku: Huomio: Älä taita, jätä puristuksiin, muuta tai katkaise letkua (letku ei silloin ole enää riittävän luja). Optimaalinen vedenpaine vesijohtoverkossa: kpa (1-10 bar) Kun vesihana on auki, vettä virtaa vähintään 8 l/. Jos vedenpaine on korkeampi, asenna paineenalennusventtiili. Ruuviavain Hävitä pakkaus ympäristönsuojelumääräysten mukaisesti. Tämä laite on merkitty käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin 2002/96/EY mukaisesti (waste electrical and electronic equipment - WEEE). Direktiivi määrittää puitteet käytettyjen laitteiden palauttamiselle ja hyödyntämiselle koko EU:n alueella. Suojukset Kaareva letkun pidike 2. Löystytä kaikki 4 kuljetustukiruuvia, kunnes ne liikkuvat vapaasti holkeissa. poistoletkun kiinnittämiseen Sijoitusalusta Malli: AquaäStop AquaäSecure 1 letkunkiristin Ø mm (saatavana alan liikkeistä) hajulukkoon liitäntää varten a Sivu 4; Vesiliitäntä Pesukone on asennettava niin, että se pysyy hyvin paikallaan! Sijoitusalustan täytyy olla kiinteä ja tasainen. Pehmeät lattiat/lattiapinnoitteet eivät sovi sijoitusalustaksi. Hyödyllisiä työkaluja * Tilausnumero WMZ 2200, WX Avaa vesihana varovasti ja varmista samalla, että liitäntäkohdat ovat tiiviit. Huomio: Ruuviliitos on vesijohtopaineen alainen. 3. Ota liitäntäjohto pois pidikkeistä. Ota kaikki 4 kuljetustukea pois paikoiltaan. Vesivaaka laitteen suoristamiseen. Ruuviavain, avainkoko 13: kuljetustukien irrottamiseen a Sivu 3 ja avainkoko 17: laitteen jalkojen säätämiseen a Sivu 5. Jos laite sijoitetaan jalustan päälle 3/4 1. Liitä tulovesiletku vesihanaan. Huomio: Kiristä ruuviliitokset vain käsityökaluilla. Liitännästä riippuen tarvitaan lisäksi max 90 Mikäli mahdollista, sijoita pesukone huoneen nurkkaan. Kiinnitä vedenpitävä puulevy (vähintään 30 mm paksu) ruuveilla lattiaan. * Tilausnumero, ks. yllä Vasemmanpuoleinen liitäntä Laitteen asentaen kalusteen alle/kalusteeseen tai 4. Aseta suojukset paikoilleen. Poistovesiletku: Huomio: Älä taita tai venytä. Korkeusero sijoitusalustan ja vedenpoistopisteen välillä: 60 cm - max 100 cm Vedenpoisto pesualtaaseen Huomio: Varmista, että poistovesiletku ei pääse luiskahtamaan pois paikaltaan. Huomio: Pesualtaan tulppa ei saa sulkea altaan vedenpoistoaukkoa. Varmista vedenpoiston yhteydessä, että vesi poistuu altaasta tarpeeksi nopeasti. Poistovesiletkun pää ei saa upota pois pumpattuun veteen! Muutoin on olemassa vaara, että vesi imetään takaisin pesukoneeseen! ~ 115 cm ~ 175 cm max 100 cm 60 cm Sijoita pesukone vain yhtenäisen, viereisten kaappien kanssa kiinteästi liitetyn työtason alle. Asennus kalusteen alle Sähköiskun vaara! Anna ammattiasentajan ehdottomasti asentaa laitteen suojalevyn tilalle peltisuojus*. * Tilausnumero WMZ 2410, WZ Vedenpoisto hajulukkoon: Huomio: Liitäntäkohta on kiristettävä letkunkiristimellä, Ø mm (saatavana alan liikkeistä). Alan liikkeistä/huoltopalvelusta on saatavissa: Aqua-Stop-jatkoletku tai pidempi tulovesiletku (noin 2,50 m). Tilausnumero WMZ 2380, WZ Pidempi tulovesiletku (n. 2,20 m) malliin Standard mm Poistovesi Oikeanpuoleinen liitäntä Asennus kalusteen alle/kalusteeseen ennen sähköverkkoon liittämistä. Asennus keittiökaapistoon max 90 3/4 10 mm Letkujen ja johtojen pituudet mallista riippuen Jos huoneessa on puupalkkirakenteet Standard 2 3 4

Turvallisuusohjeet Pesurumpuun jäänyt kosteus johtuu tehtaalla suoritetusta lopputarkastuksesta.

Älä sijoita pesukonetta pakkaselle alttiiseen paikkaan ja/tai ulos. Pesukone voi vaurioitua. Älä nosta pesukonetta sen ulkonevista rakenneosista (esim.

Jos olet epävarma, teetä liitäntä ammattiasentajalla. Asenna letkut ja johdot siten, että niihin ei voi kompastua.

Tämä laite on merkitty käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin 2002/96/EY mukaisesti (waste electrical and

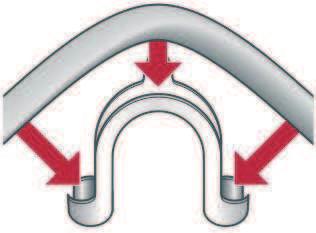

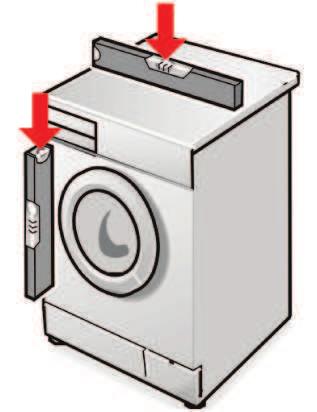

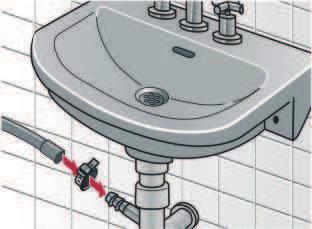

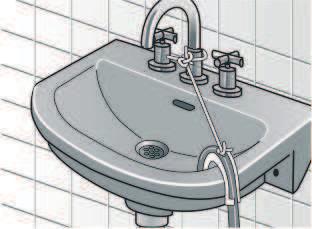

Suojukset Kaareva letkun pidike poistoletkun kiinnittämiseen Sijoitusalusta Liitännästä riippuen tarvitaan lisäksi 1 letkunkiristin Ø 24-40 mm (saatavana alan

Sijoitusalustan täytyy olla kiinteä ja tasainen. Pehmeät lattiat/lattiapinnoitteet eivät sovi sijoitusalustaksi.

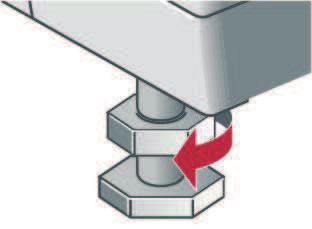

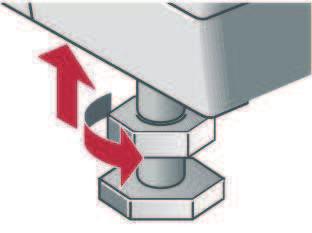

Ruuviavain, avainkoko 13: kuljetustukien irrottamiseen a Sivu 3 ja avainkoko 17: laitteen jalkojen säätämiseen a Sivu 5.

mahdollista, sijoita pesukone huoneen nurkkaan. Kiinnitä vedenpitävä puulevy (vähintään 30 mm paksu) ruuveilla lattiaan. * Tilausnumero, ks.

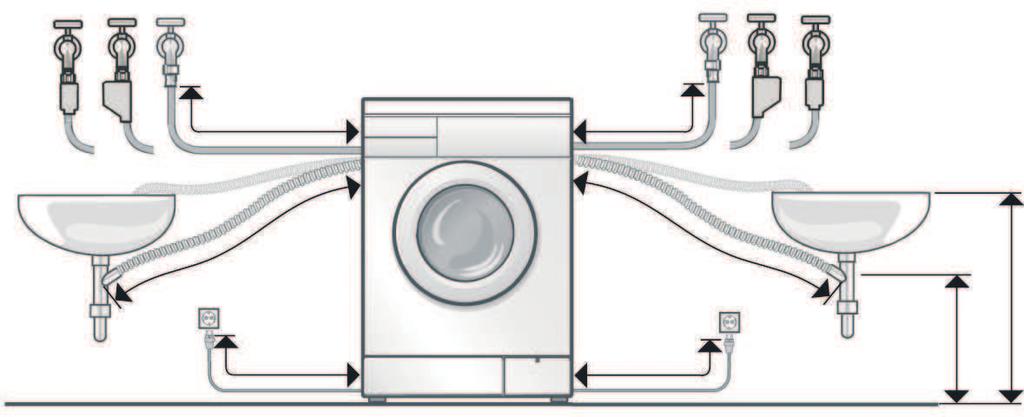

3 Turvallisuusohjeet Pesurumpuun jäänyt kosteus johtuu tehtaalla suoritetusta lopputarkastuksesta. Tarvikkeet mallista riippuen Pyykinpesukone on painava - ole varovainen laitetta nostettaessa. Jäätyneet letkut voivat haljeta tai rikkoutua. Älä sijoita pesukonetta pakkaselle alttiiseen paikkaan ja/tai ulos. Pesukone voi vaurioitua. Älä nosta pesukonetta sen ulkonevista rakenneosista (esim. täyttöluukusta). Noudata tässä mainittujen ohjeiden lisäksi paikallisen vesi- ja sähkölaitoksen antamia määräyksiä. Jos olet epävarma, teetä liitäntä ammattiasentajalla. Asenna letkut ja johdot siten, että niihin ei voi kompastua. AquaäStop AquaäSecure Standard Liitäntäjohto Tulovesi Poistovesi Ympäristöystävällinen hävittäen Ruuviavain Hävitä pakkaus ympäristönsuojelumääräysten mukaisesti. Tämä laite on merkitty käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin 2002/96/EY mukaisesti (waste electrical and electronic equipment - WEEE). Direktiivi määrittää puitteet käytettyjen laitteiden palauttamiselle ja hyödyntämiselle koko EU:n alueella. Suojukset Kaareva letkun pidike poistoletkun kiinnittämiseen Sijoitusalusta Liitännästä riippuen tarvitaan lisäksi 1 letkunkiristin Ø mm (saatavana alan liikkeistä) hajulukkoon liitäntää varten a Sivu 4; Vesiliitäntä Pesukone on asennettava niin, että se pysyy hyvin paikallaan! Sijoitusalustan täytyy olla kiinteä ja tasainen. Pehmeät lattiat/lattiapinnoitteet eivät sovi sijoitusalustaksi. Hyödyllisiä työkaluja Vesivaaka laitteen suoristamiseen. Ruuviavain, avainkoko 13: kuljetustukien irrottamiseen a Sivu 3 ja avainkoko 17: laitteen jalkojen säätämiseen a Sivu 5. Jos laite sijoitetaan jalustan päälle * Tilausnumero WMZ 2200, WX 9756 Letkujen ja johtojen pituudet mallista riippuen Jos huoneessa on puupalkkirakenteet Mikäli mahdollista, sijoita pesukone huoneen nurkkaan. Kiinnitä vedenpitävä puulevy (vähintään 30 mm paksu) ruuveilla lattiaan. * Tilausnumero, ks. yllä Vasemmanpuoleinen liitäntä Laitteen asentaen kalusteen alle/kalusteeseen tai Oikeanpuoleinen liitäntä Sijoita pesukone vain yhtenäisen, viereisten kaappien kanssa kiinteästi liitetyn työtason alle. ~ 115 cm ~ 175 cm max 100 cm Asennus keittiökaapistoon 60 cm Asennus kalusteen alle/kalusteeseen ennen sähköverkkoon liittämistä. Asennus kalusteen alle Sähköiskun vaara! Anna ammattiasentajan ehdottomasti asentaa laitteen suojalevyn tilalle peltisuojus*. * Tilausnumero WMZ 2410, WZ Alan liikkeistä/huoltopalvelusta on saatavissa: Aqua-Stop-jatkoletku tai pidempi tulovesiletku (noin 2,50 m). Tilausnumero WMZ 2380, WZ Pidempi tulovesiletku (n. 2,20 m) malliin Standard. 1 2
