2 Arvoisa asiakas, pyydämme tutustumaan tähän käyttöohjeeseen huolella ja säilyttämään sen hakuteoksena myöhempää käyttöä varten. Jos laitteen omistaja vaihtuu, anna käyttöohje uudelle omistajalle. Tekstissä käytetään seuraavia symboleja: 1 Turvaohjeet Varoitus! Henkilöturvaohjeet. Huomio! Laiteturvallisuutta koskevat ohjeet. 3 Käytännön ohjeet ja neuvot 2 Ympäristötietoa 2

3 Sisällys Käyttöohje Turvallisuus Jätehuolto Laitteen kuvaus Käyttöpaneeli Näyttökentät Ohjelmien esittely Ennen ensimmäistä pesukertaa Käyttöönotto kielen valinta Kellonajan asettaminen Pesukoneen puhdistus Pyykin valmistelu ja lajittelu Pesuohjelman suorittaminen Täyttöluukun avaaminen ja pyykin lisääminen Pesuaineen jakäsittelyaineen annostelu Virran kytkeminen laitteeseen ja ohjelman valitseminen Lämpötilan säätö Linkousnopeuden säätäminen ja Vesi koneessa -vaiheen valitseminen Lisäasetusten valinta Esipesu, Hellävarainen, Tahroja, Yöpesu Ajastuksen asetus Ajan säästämiseksi: lyhyt tai erittäin lyhyt ohjelma Ajastimen säätö Ohjelman käynnistäminen Ohjelman vaiheet Ohjelman keskeyttäminen ja pyykin lisääminen koneeseen Pesuohjelman päättyminen ja pyykin poistaminen koneesta Extrat Muisti 1, 2, Äänenvoimakkuus Huuhtelu Kieli Kello Kontrasti ja kirkkaus Lapsilukko Puhdistus ja huolto

4 Mitä tehdä, jos Pienten häiriöiden omatoiminen korjaaminen Jos pesutulos ei ole tyydyttävä Hätätyhjennyksen suorittaminen Vedenpoistopumppu Tekniset tiedot Kulutusarvot Asennus- ja liitäntäohje Asennukseen liittyvät turvallisuusohjeet Laitteen asennus Laitteen kuljetus Pakkauksen purkaminen Kuljetustuet Sijoituspaikka Laitteen tasapainottaminen Sähköliitäntä Liitäntä vesijohtoverkkoon Vedenotto Vedenpoisto Takuu/Huolto Huolto ja varaosat

5 Käyttöohje 1 Turvallisuus Ennen ensimmäistä pesukertaa Noudata Kappaleessa Asennus- ja liitäntäohjeet annettuja ohjeita. Jos laite on hankittu talvella pakkassään aikana: anna pesukoneen olla huoneen lämpötilassa 24 tunnin ajan ennen käyttöönottoa. Käyttötarkoitus Pesukone on tarkoitettu kotona tapahtuvaan kotitalouksien pyykinpesuun. Pesukoneeseen ei saa tehdä minkäänlaisia muutoksia. Käytä vain kotitalouksien pyykinpesukoneille tarkoitettuja pesuaineita ja pyykinkäsittelyaineita. Pestävissä vaatteissa ei saa olla tulenarkoja liuotinaineita. Räjähdysvaara! Älä käytä pesukonetta kemialliseen pesuun. Väriaineita ja värinpoistoaineita saa käyttää pesukoneessa vain silloin, kun kyseisissä tuotteissa on nimenomaisesti mainittu niiden soveltuvan pesukonekäyttöön. Valmistaja ei vastaa mahdollisista vahingoista. Lasten turvallisuus Pidä pakkausmateriaalit poissa lasten ulottuvilta. Tukehtumisvaara! Lapset eivät useinkaan osaa tunnistaa sähkölaitteiden ympäristössä olevia vaaroja. Älä anna lasten olla pesukoneen läheisyydessä ilman valvontaa. Varmista, että lapset tai kotieläimet eivät pääse kiipeämään pesukoneen rummun sisälle. Hengenvaara! Yleiset turvallisuusohjeet Pesukoneen korjauksen saa suorittaa vain asiantunteva huoltohenkilöstö. Älä koskaan käytä pesukonetta, jos virtajohto on vioittunut tai jos käyttöpaneeli, työtaso tai jalusta ovat sillä tavoin vahingoittuneita, että laitteen sisäosat ovat avoinna. 5

6 6 Kytke virta pois laitteesta ennen puhdistusta, huoltoa tai korjaustöitä. Irrota myös pistoke pistorasiasta, tai jos sähköliitäntä on kiinteä kytke virta pois sulakekotelon LS-kytkimestä tai irrota sulake kokonaan. Kytke pesukone irti sähköverkosta ja sulje vesihana, kun et käytä konetta. Älä koskaan irrota pistoketta pistorasiasta johdosta vetämällä, vaan vedä pistokkeesta. Älä käytä moninapaisia pistorasioita, liittimiä tai jatkojohtoja. Ylikuumeneminen aiheuttaa tulipalon vaaran! Älä suihkuta vettä pesukoneen päälle. Sähköiskun vaara! Kuumaa vettä käyttävissä pesuohjelmissa myös luukun lasi kuumenee. Älä koske luukkuun! Anna pesuveden jäähtyä ennen hätätyhjennystä, pesuvesipumpun puhdistusta tai luukun avaamista häiriötilanteessa. Kotieläimet voivat pureskella virtajohtoja ja vesiletkuja. Sähköisku- ja vesivahinkovaara! Älä päästä kotieläimiä pesukoneen lähelle. Jätehuolto 2 Pakkausmateriaalit Pakkausmateriaalit ovat ekologisesti kestäviä ja ne voidaan käyttää uudelleen. Muoviosat tunnistaa mm. merkinnöistä >PE<, >PS< jne. Toimita käytetyt pakkausmateriaalit niille varattuihin keräyspisteisiin ja noudata materiaalimerkinnöistä annettuja ohjeita. 2 Käytöstä poistettujen laitteiden hävittäminen Symboli W, joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta tai liikkeestä, josta tuote on ostettu. 1 Varoitus! Irrota käytöstäpoistetun laitteen pistoke pistorasiasta. Leikkaa virtajohto poikki ja irrota pistoke. Riko luukun lukko. Tällä tavoin vältetään lasten hengenvaarallisen loukkuunjäämisen vaara.

7 Laitteen kuvaus Pesuainelokero Käyttöpaneeli Kolme säätöjalkaa korkeussäätö; takana vasemmalla: Automaattinen säätöjalka Arvokilpi (luukun takana) Sokkeliluukku/ Tyhjennyspumppu Käyttöpaneeli Näyttö ohjelmanvalitsin ja VIRTA/SEIS-kytkin Toimintopainikkeet KÄYNNISTYS/TAUKO-painike Näyttökentät Tietokenttä, ilmaisee parhaillaan voimassa olevan asetuksen Lämpötila VALKOPESU OHJELMA VALMIS C1000 NýýýýýVýSýFýLýBýaýaýKýT Tämänhetkinen kellonaika Ohjelman päättymisaika Linkousteho/ vesi koneessa Lisävalinnat Ajat 7

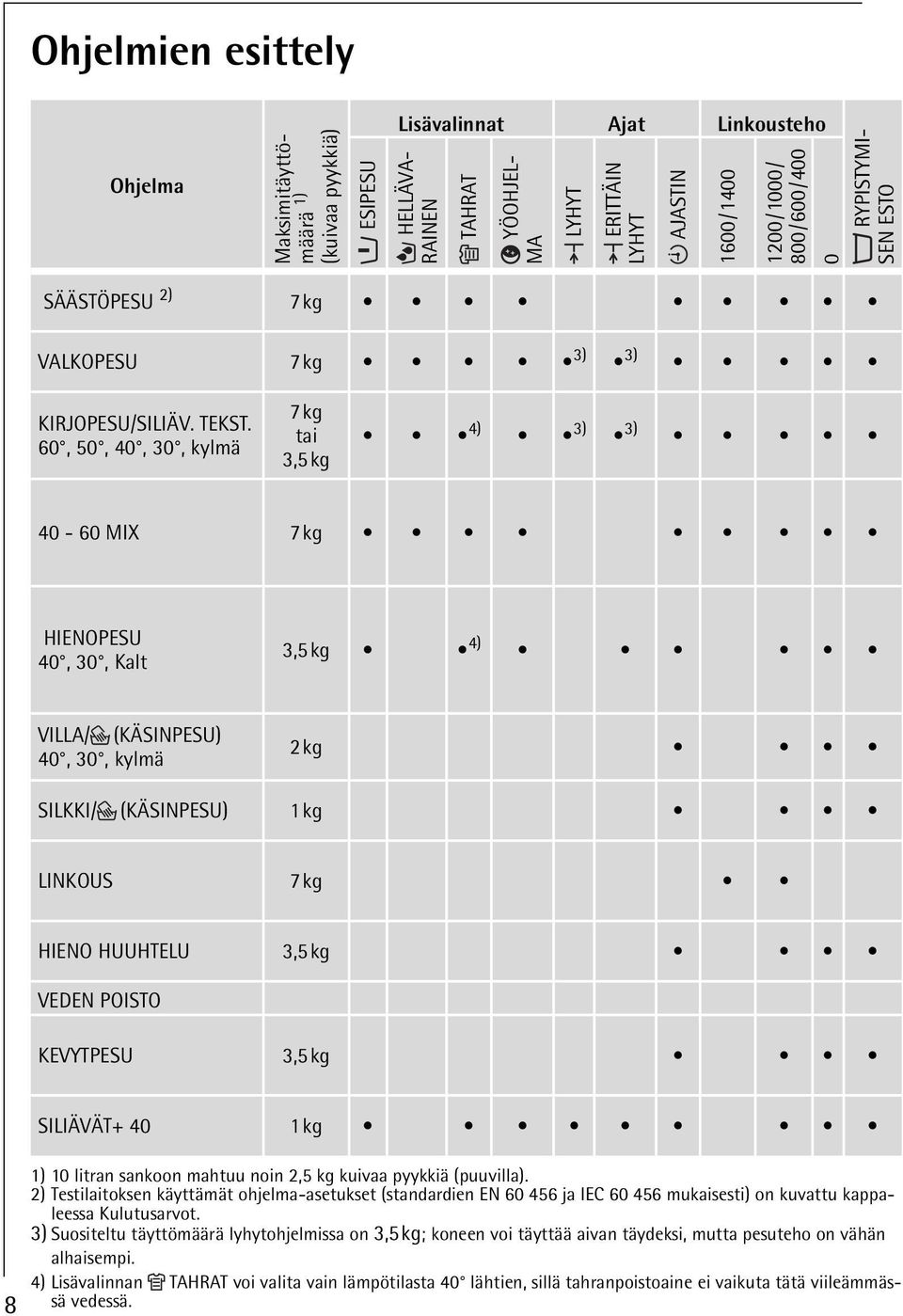

8 Ohjelmien esittely Ohjelma Maksimitäyttömäärä 1) (kuivaa pyykkiä) ESIPESU Lisävalinnat Ajat Linkousteho HELLÄVA- RAINEN TAHRAT YÖOHJEL- MA LYHYT ERITTÄIN LYHYT AJASTIN 1600/ /1000/ 800/600/400 0 RYPISTYMI- SEN ESTO SÄÄSTÖPESU 2) 7kg VALKOPESU 7kg 3) 3) KIRJOPESU/SILIÄV. TEKST. 60, 50, 40, 30, kylmä 7kg tai 3,5kg 4) 3) 3) MIX 7kg HIENOPESU 40, 30, Kalt 3,5kg 4) VILLA/ (KÄSINPESU) 40, 30, kylmä 2kg SILKKI/ (KÄSINPESU) 1kg LINKOUS 7kg HIENO HUUHTELU 3,5kg VEDEN POISTO KEVYTPESU 3,5kg 8 SILIÄVÄT+ 40 1kg 1) 10 litran sankoon mahtuu noin 2,5 kg kuivaa pyykkiä (puuvilla). 2) Testilaitoksen käyttämät ohjelma-asetukset (standardien EN ja IEC mukaisesti) on kuvattu kappaleessa Kulutusarvot. 3) Suositeltu täyttömäärä lyhytohjelmissa on 3,5kg; koneen voi täyttää aivan täydeksi, mutta pesuteho on vähän alhaisempi. 4) Lisävalinnan TAHRAT voi valita vain lämpötilasta 40 lähtien, sillä tahranpoistoaine ei vaikuta tätä viileämmässä vedessä.

9 Käyttötarkoitus/ominaisuudet Hoitoohjemerkinnät 1) Normaalilikaisten tai kevyesti likaantuneiden puuvilla- tai pellavavaatteiden säästöpesu 60 C:ssa valko- tai kirjopyykissä. Normaalilikaisten tai erittäin likaantuneiden puuvilla- tai pellavavaatteiden valkopesu 95 C:ssa. Yleisohjelma valko-/kirjopyykille, puuvilla/pellava, sekä helppohoitoisille sekoitekuiduille ja synteettisille kuiduille. Pesuohjelma säätyy automaattisesti erilaisten kuitujen ja täyttömäärien mukaisesti. Jos pyykki sisältää vain siliäviä tekstiilejä, täyttömäärä on vain 3,5 kg. Ohjelma valko-/kirjopyykille, jolle on merkitty eri lämpötiloja. Vaatteet, joiden hoitoohjeessa neuvotaan pesemään vaate erikseen 40 C tai 60 C lämpötilassa, voidaan pestä yhdessä tällä ohjelmalla. Näin rummun kapasiteettia pystytään hyödyntämään paremmin sekä säästämään energiaa. Sama pesutulos kuin normaalissa 60 :n ohjelmassa. Hellävarainen pesuohjelma esimerkiksi kerroskuiduista, mikrokuiduista tai synteettisistä kuiduista valmistetuille tekstiileille ja ikkunaverhoille (pese korkeintaan m 2 :n kokoisia verhoja). RYPISTYMISEN ESTO-lisävalinnan kanssa ohjelma sopii myös vettähylkiväksi pintakäsiteltyjen tekstiileiden, kuten ulkoiluvaatteiden, pesuun. Erittäin hellävarainen ohjelma kone- ja käsinpestävälle villalle tai villasekoitekankaille. Erittäin hellävarainen 30 C:n ohjelma kone- ja käsinpestävälle silkille. Pese erityisen arat vaatekappaleet erikseen. Veden tyhjennys ja linkous, esim. RYPISTYMISEN ESTO/ YÖOHJELMA -lisävalinnan jälkeen tai käsinpestyn valko-/kirjopyykin ja siliävän pyykin erillinen linkous. Erillinen hellävarainen huuhtelu (3 huuhtelukertaa, nestemäinen käsittelyaine huuhtelulokerosta, varovainen linkous). Veden poisto RYPISTYMISEN ESTO -vaiheen jälkeen. Noin 30 minuuttia kestävä erikoisohjelma 20 C:ssa. Sopii esimerkiksi kerran käytettyjen, vain hieman likaantuneiden urheiluvaatteiden tai uusien alusvaatteiden nopeaan pesuun. Pesuohjelma 40 C:ssa helppohoitoisille tekstiileille, jotka silitetään pesun jälkeen vain hyvin kevyesti tai joita ei silitetä lainkaan. 1) Tekstiilien hoito-ohjemerkinnöissä olevat lämpötila-arvot ovat maksimilämpötiloja. M O O J M I K N J M I K Q L H Q L H J M O I K N J M O J M O I K N K N 9

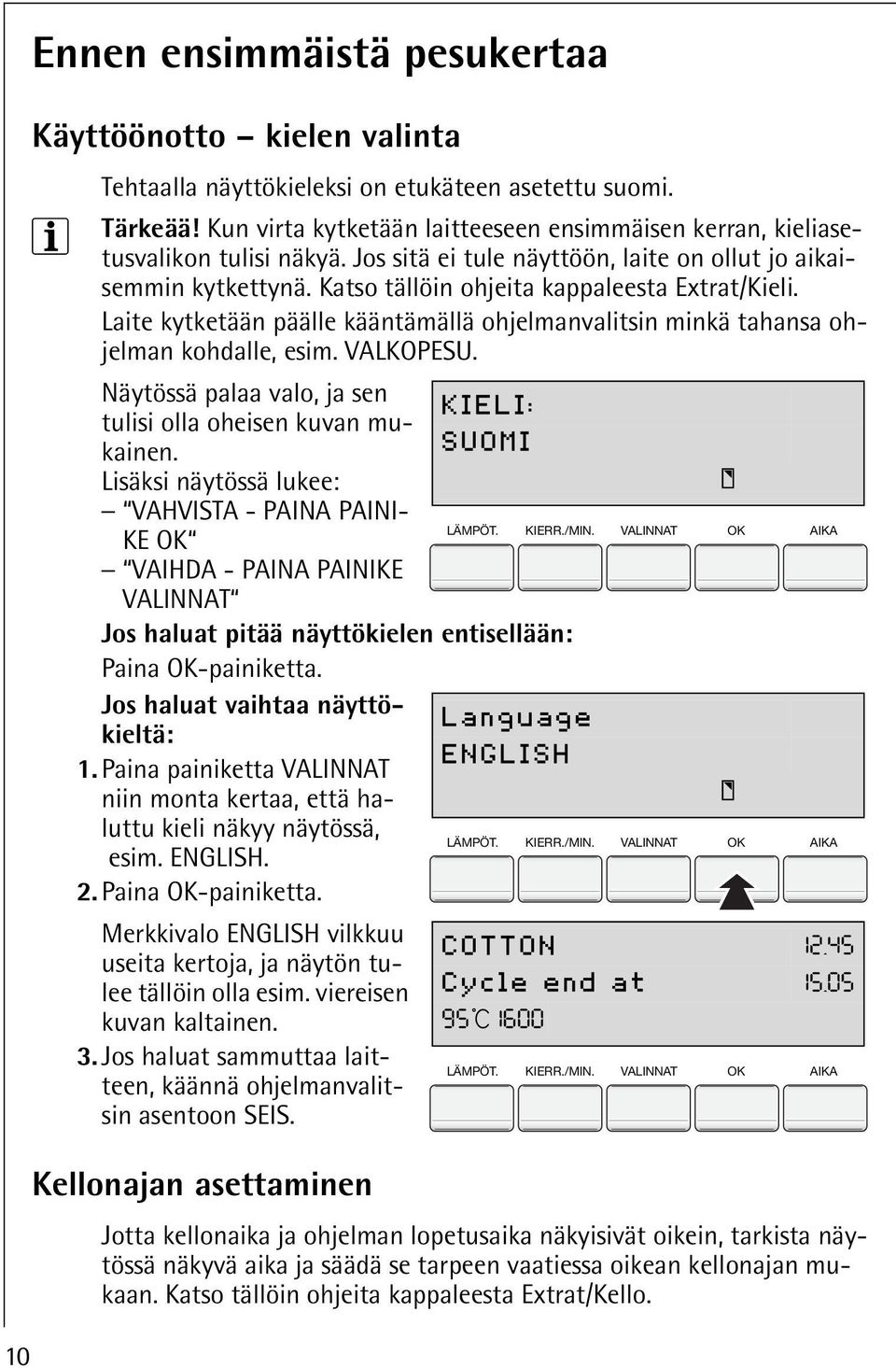

10 10 Ennen ensimmäistä pesukertaa Käyttöönotto kielen valinta Tehtaalla näyttökieleksi on etukäteen asetettu suomi. 3 Tärkeää! Kun virta kytketään laitteeseen ensimmäisen kerran, kieliasetusvalikon tulisi näkyä. Jos sitä ei tule näyttöön, laite on ollut jo aikaisemmin kytkettynä. Katso tällöin ohjeita kappaleesta Extrat/Kieli. Laite kytketään päälle kääntämällä ohjelmanvalitsin minkä tahansa ohjelman kohdalle, esim. VALKOPESU. Näytössä palaa valo, ja sen tulisi olla oheisen kuvan mukainen. Lisäksi näytössä lukee: VAHVISTA - PAINA PAINI- KE OK VAIHDA - PAINA PAINIKE VALINNAT Jos haluat pitää näyttökielen entisellään: Paina OK-painiketta. Jos haluat vaihtaa näyttökieltä: 1. Paina painiketta VALINNAT niin monta kertaa, että haluttu kieli näkyy näytössä, esim. ENGLISH. 2. Paina OK-painiketta. Merkkivalo ENGLISH vilkkuu useita kertoja, ja näytön tulee tällöin olla esim. viereisen kuvan kaltainen. 3. Jos haluat sammuttaa laitteen, käännä ohjelmanvalitsin asentoon SEIS. Kellonajan asettaminen KIELI: SUOMI aýýýýýaýaýaýaýbýaýaýaýa LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA Language ENGLISH aýýýýýaýaýaýaýbýaýaýaýa LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA COTTON Cycle end at C1600 aýýýýýaýaýaýaýaýaýaýaýa LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA Jotta kellonaika ja ohjelman lopetusaika näkyisivät oikein, tarkista näytössä näkyvä aika ja säädä se tarpeen vaatiessa oikean kellonajan mukaan. Katso tällöin ohjeita kappaleesta Extrat/Kello.

11 Pesukoneen puhdistus Poista mahdolliset valmistuksesta johtuvat jäämät rummusta ja pesuvesisäiliöstä käynnistämällä ensimmäinen pesukerta ilman pyykkiä. Ohjelma: KIRJOPESU/SILIÄV. TEKST. 60 C, asetus PIKAOHJELMA: ERITTÄIN LYHYT, annostele n. 1/4 mitallista pesujauhetta. Pyykin valmistelu ja lajittelu Pyykin valmistelu Tyhjennä taskut. Poista kaikki pikkuesineet (esim. kolikot, paperiliittimet, naulat jne.). Sulje vetoketjut ja laita napit kiinni välttääksesi pyykin vahingoittumisen. Poista verhojen kiinnikkeet tai pese verhot pesuverkossa tai -pussissa. Pese arat ja pienet vaatekappaleet pesuverkossa tai -pussissa, esim. verhot, sukkahousut, sukat, nenäliinat, rintaliivit. Huomio! Pese kaarituelliset rintaliivit tms. pesupussissa. Tuet voivat irrota ja vahingoittaa laitetta. Pyykin lajittelu Värin mukaan: Pese valkoiset ja värilliset vaatteet erillään. Vaatteet voivat muuten värjäytyä. Lämpötilan, pyykin tyypin ja hoito-ohjemerkinnän mukaan. Huomio! Tekstiileitä, joissa on hoito-ohjemerkintä G (= ei vesipesua!), ei saa pestä pesukoneessa. Pesuohjelman suorittaminen Täyttöluukun avaaminen ja pyykin lisääminen 1. Avaa täyttöluukku vetämällä täyttöluukun kahvasta. 2. Levittele vaatekappaleet. Älä täytä konetta liian täyteen. Pese yhdessä sekä pieniä että isoja vaatekappaleita. Huomautus: huolehdi, että pyykkiä ei jää puristuksiin luukun ja kumitiivisteen väliin. 3. Sulje luukku. Lukon sulkeutuessa kuuluu naksahtava ääni. 11

12 Pesuaineen jakäsittelyaineen annostelu Huomautus: käytä ainoastaan kotitalouksien pyykinpesukoneille tarkoitettuja pesuaineita ja käsittelyaineita. Annostele pesu- ja käsittelyaine valmistajan ohjeiden mukaisesti. Noudata pakkauksen ohjeita. Ota seuraavat asiat huomioon, kun annostelet pesu- ja käsittelyaineita: pyykin likaisuusaste pyykin määrä vesijohtoveden kovuus. Jos valmistajan ohjeissa ei ole annosteluohjeita pienille pyykkimäärille ja jos kone on täytetty puolilleen, annostele pesu- ja käsittelyainetta kolmasosa tavallista vähemmän. Jos koneessa on tätä vähemmän pyykkiä, annostele ainoastaan puolet suositellusta pesu- ja käsittelyainemäärästä. Jos vedenkovuusalue on 2 (=keskitaso) tai enemmän, koneessa on käytettävä vedenpehmennysainetta. Pesuaine voidaan annostella tällöin aina kovuusalueen 1 (=pehmeä) mukaisesti. Tietoja veden kovuusasteesta saa paikallisesta vesilaitoksesta. 1. Vedä pesuainelokerikkoa ulos niin kauas kuin se tulee. 2. Annostele pesu- ja käsittelyaine. 3. Sulje pesuainelokerikko kunnolla. Pesujauhe/-tabletit varsinaista pesua varten Huuhteluaine/ muotoiluaine/ tärkki Tahranpoistoaine ja tahranpoistotabletit Pesujauhe/-tabletit esipesua varten tai vedenpehmennysaine Pesujauhe/-tabletit varsinaista pesua varten (Ei koske Suomea! Jos käytät vedenpehmennysainetta, ja oikeanpuoleinen lokero on varattu esipesuaineelle, annostele vedenpehmennysaine varsinaisen pesun pesuaineen päälle vasemmanpuoleiseen lokeroon.) Huuhteluaine, muotoiluaine, tärkki Täytä lokero korkeintaan MAX-merkintään saakka. Laimenna tiivisteet valmistajan ohjeiden mukaisesti. Liuota jauhemainen tärkki veteen. Jos käytät nestemäistä pesuainetta: kaada pesuaine tuotteen mukana tulevaan annosteluastiaan. 12

13 Virran kytkeminen laitteeseen ja ohjelman valitseminen Valitse ohjelma ohjelmanvalitsimella, esim. KIRJOPESU/ SILIÄV. TEKST.. 3 Virta kytkeytyy laitteeseen, kun valitset ohjelman. Näyttöön syttyy valo, ja se näyttää säädetyn ohjelman, kellonajan ja pesuohjelman odotettavissa olevan päättymisajan. Pesuautomaatti suosittaa kulloisellekin pesuohjelmalle tiettyä lämpötilaa ja linkoustehoa. Voit itse säätää ne toisenlaisiksi. Näytön valaistus sammuu ohjelman loputtua, tai jos ohjelmaa ei ole käynnistetty säädön jälkeen, 10 minuutin kuluttua. Kun haluat taas kytkeä valaistuksen päälle, paina haluamaasi painiketta tai käännä ohjelmanvalitsinta. Lämpötilan säätö Paina painiketta LÄMPÖT. niin monta kertaa, että lämpötila tulee näkyviin. KIRJO/SILIÄVÄT OHJELMA VALMIS C1600 aýýýýýaýaýaýaýaýaýaýaýa LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA Linkousnopeuden säätäminen ja Vesi koneessa -vaiheen valitseminen Paina painiketta KIERR./MIN. niin monta kertaa, että haluttu linkousteho tai RYPISTYMISEN ESTO on näytössä. 3 Asetuksella 0 tyhjennetään ohjelman lopuksi viimeinenkin huuhteluvesi, mutta pyykkiä ei lingota. KIRJO/SILIÄVÄT OHJELMA VALMIS C 800 aýýýýýaýaýaýaýaýaýaýaýa LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA 13

14 Asetuksella RYPISTYMISEN ESTO viimeisen huuhtelukerran vesi jää koneeseen. Kone ei linkoa ohjelman lopussa, vaan ainoastaan ohjelman keskellä. Välilinkous on valitun ohjelman mukainen. Asetusta ei voi muuttaa. Lisäasetusten valinta Lisäasetukset voidaan valita esivalitun pesuohjelman lisäksi. Paina VALINNAT-painiketta. Näytössä näkyvät lisävalintojen symbolit. ESIPESU Esipesu noin 30 C:ssa ennen automaattisesti seuraavaa varsinaista pesuohjelmaa. HELLÄVARAINEN Yhdellä lisähuuhtelulla tehostettu huuhtelu ja hellävaraisempi käsittely (rumpu liikkuu vähemmän). Sopii erityisesti usein toistuvaan pesuun, esim. ihoallergioista kärsiville. Lisähuuhtelun voi asettaa myös pysyväksi valinnaksi (katso Extrat-lukua). TAHRAT Hyvin likaiselle tai tahraiselle pyykille. Kone annostelee tahranpoistoaineen pesuohjelman aikana. YÖOHJELMA Viimeisen huuhtelukerran vesi jää koneeseen. Kone ei linkoa ohjelman lopussa eikä ohjelman keskellä. Ohjelma on siis hyvin hiljainen. YÖOHJELMA soveltuu siksi erityisen hyvin pyykinpesuun yön aikana. ASETUKSET Extrat-kohdassa säädettävät erikoistoiminnot tallentuvat laitteen muistiin pysyvästi, esim. kellonaika, kieli (ks. kohtaa Extrat), kunnes ne muutetaan tai poistetaan toiminnasta. 3 Näytössä näkyvät vain ne lisävalinnat, jotka sopivat yhteen edellä valitun ohjelman kanssa. 14

15 Esipesu, Hellävarainen, Tahroja, Yöpesu 1. Paina painiketta VALINNAT niin monta kertaa, että haluttu kuvake vilkkuu, esim. ESIPESU. (Aina kun painiketta painetaan, seuraava kuvake vilkkuu vasemmalta oikealle katsoen.) 2. Paina OK-painiketta. Kuvake lakkaa vilkkumasta. Kuvakkeen alle ilmestyy musta palkki. Lisätoiminto on valittuna. Näyttö siirtyy seuraavaan lisävalintavaihtoehtoon. Lisätoiminnon voi poistaa käytöstä painamalla painiketta VALINNAT niin monta kertaa, että lisätoiminnon kuvake vilkkuu, ja painamalla sen jälkeen painiketta OK. Musta palkki poistuu kuvakkeen alta. 3 Jos haluat valita useampia lisätoimintoja: Paina painiketta VALINNAT niin monta kertaa, että haluttu kuvake vilkkuu, ja vahvista valinta aina painamalla OK. 3. Paina painiketta VALINNAT niin monta kertaa, että loppunäyttö näkyy. Näytössä on valitun lisätoiminnon kuvake. KIRJO/SILIÄVÄT Esipesu aýýýýývýsýfýlýbýaýaýaýa LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA KIRJO/SILIÄVÄT Hellävarainen aýýýýýv_ýsýfýlýbýaýaýaýa LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA KIRJO/SILIÄVÄT OHJELMA VALMIS C 800 aýýýýývýaýaýaýaýaýaýaýa LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA 15

16 Ajastuksen asetus Kun pesuohjelma on valittuna, sitä voidaan lyhentää tai sen aloitusta lykätä tällä säädöllä. Paina AIKA-painiketta. Näytössä näkyvät kuvakkeet PIKAOHJELMA ja AJASTIN. PIKAOHJELMA: LYHYT tai ERITTÄIN LYHYT Lyhennetty ohjelma vain lievästi likaantuneelle pyykille. LYHYT: mahdollinen vain ohjelmilla VALKOPESU, KIRJOPESU/ SILIÄV. TEKST. ja SILIÄVÄT+ ERITTÄIN LYHYT: mahdollinen vain ohjelmilla VALKOPESU, KIRJOPESU/SILIÄV. TEKST., SILIÄVÄT+ ja HIENOPESU. AJASTIN Ohjelman aloitusviiveen säätö 30 minuutista 20 tuntiin. Ajan säästämiseksi: lyhyt tai erittäin lyhyt ohjelma 1. Paina painiketta AIKA niin monta kertaa, että kuvake PIKAOHJELMA vilkkuu. 2. Paina OK-painiketta. 3. Paina AIKA-painiketta. Kuvakkeen PIKAOHJELMA alle ilmestyy musta palkki, näyttöön tulee LYHYT tai ERITTÄIN LYHYT. 4. Kun haluat siirtyä kohdasta LYHYT kohtaan ERITTÄIN LY- HYT, paina painiketta AIKA vielä kertaalleen. 3 Painikkeella AIKA voit vaihdella kohtia NORMAALI, LY- HYT ja ERITTÄIN LYHYT. Pikaohjelma NORMAALI aýýýýýaýaýaýaýaýaýaýkýt LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA Pikaohjelma ERITTÄIN LYHYT aýýýýýaýaýaýaýaýaýaýk_ýt LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA 5. Painamalla painiketta OK voit vahvistaa valinnan. Näyttö siirtyy kuvakkeeseen AJASTIN, ts. asetus AJASTIN on nyt mahdollinen. 6. Paina painiketta AIKA, jollet halua etukäteen valita käynnistysaikaa. Näytössä näkyy kuvake PIKAOHJELMA sekä ohjelman päättymisaika. 16

17 Ajastimen säätö 1. Paina painiketta AIKA niin monta kertaa, että kuvake AJASTIN vilkkuu. 2. Paina OK-painiketta. Näytössä lukee KÄYN. 0 min. 3. Paina painiketta AIKA niin monta kertaa, että haluttu käynnistysviive näkyy näytössä, esim. KÄYN. 4h (=4 tuntia). Kuvakkeen AJASTIN alle ilmestyy musta palkki. 3 Jos näytössä lukee 20 h, ja painat vielä kerran, ajastus poistuu taas toiminnasta. 4. Paina OK-painiketta. Näytössä näkyy kuvake AJASTIN sekä ohjelman päättymisaika (mukaan lukien ajastettu viive). 5. Kun haluat aktivoida ajastuksen, paina KÄYNNISTYS/ TAUKO-painiketta. Näytössä näkyy nyt esim. KÄYN (=4 tuntia). Jäljellä oleva aika ohjelman alkamiseen saakka näkyy näytössä muuttuen puolen tunnin väliajoin (esim. 4.00, 3.30, 3.00, , 0). Ohjelman käynnistäminen Ajastin KÄYN. 4h aýýýýýaýaýaýaýaýaýaýkýt_ LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA KIRJO/SILIÄVÄT KÄYN C 800 aýýýýýaýaýaýaýaýaýaýaýt LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA 1. Tarkista, että vesihana on auki. 2. Paina KÄYNNISTYS/TAUKO-painiketta. Ohjelma käynnistyy heti tai säädetyn ajastuksen mukaisesti. 3 Jos painikkeen KÄYNNISTYS/TAUKO painamisen jälkeen näyttö ilmoittaa Luukku auki, täyttöluukkua ei ole kunnolla suljettu. Sulje luukku huolellisesti ja paina uudelleen KÄYNNISTYS/TAUKO-painiketta. 17

18 18 Ohjelman vaiheet Näytössä näkyy ohjelmavaihe, joka on parhaillaan käynnissä, sekä ohjelman päättymisaika. 3 Ohjelman päättymisaika voi muuttua pesuohjelman aikana. Lisäksi ajannäyttö voi pysähtyä hetkeksi, kun kone KIRJO/SILIÄVÄT PESU C 800 aýýýýýaýaýaýaýaýaýaýaýa LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA sovittaa pesuohjelmaa ohjelman aikana erilaisiin olosuhteisiin. Tällöin kestoaikaan vaikuttavat esimerkiksi pyykin laji ja määrä, epätasapainon tunnistus linkouksen aikana sekä erikoishuuhtelukerta. Ohjelman keskeyttäminen ja pyykin lisääminen koneeseen Ohjelman keskeyttäminen Pesuohjelman voi keskeyttää KÄYNNISTYS/TAUKO-painikkeella milloin tahansa ja käynnistää taas painamalla samaa painiketta uudestaan. Jos haluat keskeyttää pesuohjelman ennen ohjelman päättymistä, käännä ohjelmanvalitsin SEIS-asentoon. Huomautus: pesukoneen sisällä saattaa olla vettä. Pyykin lisääminen 1. Paina KÄYNNISTYS/TAUKO-painiketta. Kun näytössä näkyy vuorotellen LUUKKU LUKITTU ja TAUKO, pyykkiä ei enää voi lisätä, esim. jos vettä on jo liikaa. Jos näytössä vuorottelevat LUUKUN VOI AVATA ja TAUKO, voit vielä lisätä pyykkiä: 2. Avaa luukku. 3. Lisää pyykkiä koneeseen ja sulje luukku. 4. Paina KÄYNNISTYS/TAUKO-painiketta uudelleen. Ohjelma jatkuu. Pesuohjelman päättyminen ja pyykin poistaminen koneesta Ohjelman lopussa kuuluu kolmesti pitkä merkkiääni (säädöllä ÄÄNI- MERKKI NORMAALI tai ALHAINEN) ja näytössä vuorottelevat OHJELMA VALMIS ja LUUKUN VOI AVATA.

19 1. Avaa luukku ja poista pyykki koneesta. 2. Säädä ohjelmanvalitsin asentoon SEIS. 3. Avaa pesuainelokerikkoa hieman pesuohjelman päätyttyä, jotta lokerikko kuivuu. Älä sulje luukkua tiukasti kiinni, jotta rumpu tuulettuu. Jos RYPISTYMISEN ESTO tai YÖOHJELMA oli toiminnassa: RYPISTYMISEN ESTO-tilan tai YÖOHJELMA -asetuksen sisältävän ohjelman suorittamisen jälkeen näytössä vilkkuu KÄYNNISTYS/TAUKO. Näytössä vuorottelevat OHJELMA VALMIS ja LUUKKU LUKITTU Vesi on poistettava seuraavalla tavalla: Käännä ohjelmanvalitsin kohtaan SEIS, sitten kohtaan VEDEN POISTO ja paina painiketta KÄYNNISTYS/TAUKO (kone poistaa veden ilman linkousta), tai Käännä ohjelmanvalitsin asentoon SEIS ja sen jälkeen asentoon LINKOUS. Muuta tarvittaessa linkousnopeutta ja paina painiketta KÄYNNISTYS/TAUKO (kone poistaa veden ja linkoaa). Extrat Extrat-kohdassa säädettävät erikoistoiminnot tallentuvat muistiin kulloisestakin pesuohjelmasta riippumatta senkin jälkeen, kun koneesta on katkaistu virta tai irrotettu pistoke. Muisti 1, 2, 3 Ohjelmanvalitsimen asennossa MUISTI 1, 2, 3 voidaan ohjelmien yhdistelmiä tallentaa muistiin ja valita sen jälkeen ohjelmanvalitsimelta. Tällöin luodaan ensin haluttu ohjelmayhdistelmä, joka sitten tallennetaan muistiin. Muistin säätäminen Esimerkki: Ohjelmapaikkaan KIRJO/SILIÄVÄT MUISTI 1 halutaan tallentaa seuraava ohjelmayhdistelmä: KIRJO/SILIÄVÄT 40 C, 40C 800 aýýýýývýaýaýaýaýaýaýaýa OHJELMA VALMIS kierr./min, ESIPESU. LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA 1. Säädä ohjelmanvalitsin asentoon KIRJOPESU/SILIÄV. TEKST.. 2. Paina painiketta LÄMPÖT. niin monta kertaa, että näytössä lukee 40 C. 19

20 20 3. Paina painiketta KIERR./MIN. niin monta kertaa, että näyttöön tulee luku Säädä painike VALINNAT kohtaan ESIPESU ja paina painiketta OK. Kuvakkeen ESIPESU alle ilmestyy musta palkki. 5. Paina painiketta VALINNAT niin monta kertaa, että kuvake ASETUKSET vilkkuu. 6. Paina OK-painiketta. Näyttö siirtyy erikoistoimintojen tasolle. Ensimmäiseksi kone ehdottaa ohjelmapaikkaa MUISTI 1. 3 Jos haluat siirtyä toiseen ohjelmapaikkaan, paina painiketta VALINNAT. 7. Paina OK-painiketta. Ohjelmayhdistelmä on nyt tallennettu ohjelmanvalitsimen asentoon MUISTI 1 ja se voidaan valita suoraan ohjelmanvalitsimesta. 3 Muistitallenteen päälle voidaan aina kirjoittaa uusi ohjelmayhdistelmä (ks. Muistin sisällön muuttaminen), mutta sitä ei voi pyyhkiä. Muistin sisällön muuttaminen 1. Laadi uusi ohjelmayhdistelmä haluamallasi tavalla (esimerkki ks. Muistin säätäminen, vaiheet 1-4). 2. Paina painiketta VALINNAT niin monta kertaa, että kuvake ASETUKSET vilkkuu. 3. Paina OK-painiketta. 4. Valitse painikkeella VALINNAT ohjelmapaikka, jonka sisällön haluat muuttaa, esim. MUISTI Tallenna painikkeella OK uusi ohjelmayhdistelmä. Äänenvoimakkuus MUISTI 1 TALLENNA OHJELMA? aýýýýýaýaýaýaýbýaýaýaýa LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA Merkkiäänen voimakkuus voidaan säätää. 1. Säädä ohjelman valitsin minkä tahansa ohjelman kohdalle ja paina painiketta VALINNAT niin monta kertaa, että kuvake ASETUKSET vilkkuu. 2. Paina OK-painiketta. 3. Paina painiketta VALINNAT niin monta kertaa, että näytössä näkyy ÄÄ- NIMERKKI. 4. Paina OK-painiketta.

21 5. Paina painiketta VALINNAT niin monta kertaa, että haluttu äänenvoimakkuus (NORMAALI, ALHAINEN, EI ÄÄNTÄ) näkyy näytössä. 6. Painamalla painiketta OK voit vahvistaa asetuksen. Näyttö siirtyy seuraavaan erikoistoimintoon. 7. Paina painiketta VALINNAT niin monta kertaa, että loppunäyttö tulee näkyviin. Huuhtelu + 1. Säädä ohjelmanvalitsin halutun ohjelman kohdalle ja paina painiketta VALINNAT niin monta kertaa, että kuvake ASETUKSET vilkkuu. 2. Paina OK-painiketta. 3. Paina painiketta VALINNAT HUUHTELU + niin monta kertaa, että näyttöön tulee HUUHTELU EI +. aýýýýýaýaýaýaýbýaýaýaýa 4. Paina OK-painiketta. Näyttöön tulee HUUHTELU +-kuvake. Näyttö siirtyy seuraavaan erikoistoimintoon. LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA 5. Paina painiketta VALINNAT niin monta kertaa, että loppunäyttö näkyy. Kieli ÄÄNIMERKKI NORMAALI aýýýýýaýaýaýaýbýaýaýaýa LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA 1. Säädä ohjelmanvalitsin halutun ohjelman kohdalle ja paina painiketta VALINNAT niin monta kertaa, että kuvake ASETUKSET vilkkuu. 2. Paina OK-painiketta. 21

22 3. Paina painiketta VALINNAT niin monta kertaa, että näytössä näkyy KIELI. 4. Paina OK-painiketta. 5. Paina painiketta VALINNAT niin monta kertaa, että haluttu kieli näkyy näytössä, esim. ENGLISH. LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA 6. Paina OK-painiketta. Näyttö siirtyy seuraavaan erikoistoimintoon. 7. Paina painiketta VALINNAT niin monta kertaa, että loppunäyttö näkyy. Kello 1. Säädä ohjelmanvalitsin halutun ohjelman kohdalle ja paina painiketta VALINNAT niin monta kertaa, että kuvake ASETUKSET vilkkuu. 2. Paina OK-painiketta. 3. Paina painiketta VALINNAT niin monta kertaa, että näyttöön tulee KEL- LO. 4. Paina OK-painiketta. 5. Painikkeella VALINNAT voit KELLO säätää haluamasi kellonajan. Jokaisella painalluksella ASETA AIKA näyttö siirtyy minuutin verran eteenpäin. Kun painike aýýýýýaýaýaýaýbýaýaýaýa LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA on painettuna, näyttö siirtyy 10 minuuttia kerrallaan. 6. Paina OK-painiketta. Näyttö siirtyy seuraavaan erikoistoimintoon. 7. Paina painiketta VALINNAT niin monta kertaa, että loppunäyttö näkyy. Kontrasti ja kirkkaus Language ENGLISH aýýýýýaýaýaýaýbýaýaýaýa 1. Säädä ohjelman valitsin halutun ohjelman kohdalle ja paina painiketta VALINNAT niin monta kertaa, että kuvake ASETUKSET vilkkuu. 2. Paina OK-painiketta. 3. Paina painiketta VALINNAT niin monta kertaa, että näytössä näkyy KONTRASTI tai KIRKKAUS. 22

23 4. Paina OK-painiketta. 5. Painikkeella VALINNAT voit tehdä haluamasi asetuksen. Aina kun painiketta painetaan tai kun se on alhaalla, kuviossa oleva musta kolmio siirtyy oikealle päin ja kontrasti tai kirkkaus kasvaa. Jos kolmio on jo kuvion oikealla laidalla, se siirtyy takaisin vasemmalle. 6. Paina OK-painiketta. Näyttö siirtyy seuraavaan erikoistoimintoon tai takaisin aloitusnäyttöön. 7. Paina painiketta VALINNAT niin monta kertaa, että loppunäyttö näkyy. Lapsilukko Kun lapsilukko on kytketty, luukkua ei voi sulkea. Lapsilukon kytkeminen: Käännä kääntövalitsinta (luukun sisäpuolella) kolikolla myötäpäivään vasteeseen saakka. KONTRASTI ƒ aýýýýýaýaýaýaýbýaýaýaýa LÄMPÖT. KIERR./MIN. VALINNAT OK AIKA 1 Varoitus! Kääntövalitsin ei saa olla asetuksen jälkeen alaspainetussa asennossa, sillä silloin lapsilukko ei ole aktivoitunut! Kääntövalitsin tulee olla kuvan mukaisessa asennossa. Lapsilukon vapauttaminen: Käännä kääntövalitsinta vastapäivään vasteeseen saakka. 23

24 Puhdistus ja huolto Huomio! Älä käytä laitteen puhdistuksessa huonekalujen puhdistusaineita tai voimakkaita puhdistusaineita. Pyyhi käyttöpaneeli ja laitteen ulkopinnat kostealla puhdistusliinalla. Peseminen kone tyhjänä Jos pesukoneella pestään enimmäkseen matalissa lämpötiloissa, pese kone tyhjänä kuumaohjelmalla säännöllisesti. Näin saostumat vähentyvät ja kone puhdistuu sisältä. Pesuainelokero Pesuainelokero on puhdistettava säännöllisesti. 1. Irrota lokerikko vetämällä sitä lujasti ulospäin. 2. Irrota huuhteluaineen syöttöputki keskilokerosta. 3. Pese kaikki osat vedellä. 4. Kiinnitä huuhteluaineen syöttöputki takaisin paikalleen ja varmista, että se on kunnolla kiinni. 5. Puhdista harjalla pesuainelokerikon tila pesukoneen sisältä, erityisesti lokeron yläosassa olevat suuttimet. 6. Aseta pesuainelokerikko takaisin ja työnnä se koneen sisälle paikalleen. 24 Pesukoneen rumpu Jos pyykin seassa on ruostuttavia esineitä tai vesijohtovesi on rautapitoista, rumpuun voi tulla ruosteläiskiä. Huomio! Älä käytä pesukoneen rummun puhdistuksessa happoa sisältäviä kalkinpoistoaineita, kloori- tai rautapitoisia pesuaineita tai teräsvillaa. 1. Poista mahdolliset ruosteläiskät rummusta teräksen puhdistusaineella. 2. Suorita pesuohjelma ilman pyykkiä, jotta pesuaineen jäämät huuhtoutuvat pois koneesta. Ohjelma: KIRJO/SILIÄVÄT 60, lisätoiminto PI- KAOHJELMA: ERITTÄIN LYHYT, annostele n. 1/4 mitallista pesujauhetta.

25 Luukku ja kumitiiviste Tarkista säännöllisesti, että kumitiivisteen taitosten välissä tai luukun lasin sisällä ei ole likaa tai pikkuesineitä. Puhdista luukun lasi ja kumitiiviste säännöllisesti. Mitä tehdä, jos Pienten häiriöiden omatoiminen korjaaminen Jos käytön aikana kuuluu kolmesti lyhyt merkkiääni ja yksi seuraavista ilmoituksista tulee näyttöön: Ei saa vettä/avaa hana, Ei poista - tark./poistoletku/sihti tai Pumppu tukossa, Luukku auki, noudata alla olevan taulukon toimintaohjeita. Kun häiriö on poistettu, paina KÄYNNISTYS/TAUKO-painiketta. Kun näytössä lukee Varoitus : E ja numero tai kirjain: katkaise laitteen virta ja kytke virta uudelleen. Säädä ohjelma uudelleen. Paina KÄYNNISTYS/TAUKO-painiketta. Jos vikakoodi näkyy näytössä vieläkin, ilmoita siitä asiakaspalveluumme ja mainitse vikakoodi. Häiriö Mahdollinen syy Korjaus Virtajohto ei ole pistorasiassa tai sulake on palanut. Työnnä pistoke pistorasiaan. Tarkista sulake. Pesukone ei toimi. Luukku ei ole kunnolla kiinni. Painiketta KÄYNNISTYS/ TAUKO ei ole painettu riittävän kauan. Sulje luukku siten, että se napsahtaa kiinni. Paina KÄYNNISTYS/TAUKOpainiketta pitempään. Luukku ei sulkeudu. Lapsilukko on päällä. Ota lapsilukko pois päältä. Näytössä lukee: VALINTA- VIRHE. Näytössä lukee: Luukku auki/tarkista. Kyseistä toimintoa ei voi yhdistää muihin ohjelma-asetuksiin. Luukku ei ole kunnolla kiinni. Valitse muu lisäohjelma. Sulje luukku siten, että se napsahtaa kiinni. Käynnistä ohjelma uudelleen. 25

26 Häiriö Mahdollinen syy Korjaus Näytössä lukee: Ei saa vettä/avaa hana. Pesukone tärisee käytön aikana tai on epätasapainossa. Pyykki ei linkoutunut. Pesukoneen alta virtaa vettä. Näytössä lukee: Varoitus : EF3. Vedenpoistopumppu käy jatkuvasti myös silloin kun laite on kytketty pois toiminnasta. Näytössä lukee: Yliannostus. Vesihana on kiinni. Vedenottoletkun suodatin on tukossa. Vesihana on kalkkeutunut tai viallinen. Kuljetustukia ei ole poistettu. Säätöjalkoja ei ole säädetty oikein. Rummussa on vain muutamia suuria vaatekappaleita. Vedenottoletkun liitäntä vuotaa. Poistoletku vuotaa. Poistopumpun kansi ei ole kunnolla suljettu. Pyykkiä on tarttunut luukkuun. Hätätyhjennysletku vuotaa. Aqua Control -vesiturvajärjestelmä on käynnissä. Koneeseen on todennäköisesti lisätty liikaa pesuainetta. Avaa vesihana. Sulje vesihana. Irrota letku. Irrota ja puhdista suodatin. Tarkista vesihanan kunto ja korjauta vesihana tarvittaessa. Irrota kuljetustuet. Säädä jalat asennus- ja liitäntäohjeiden mukaisesti. Täytä rumpu aina mahdollisimman täyteen. Pese yhdessä sekä pieniä että isoja vaatekappaleita. Ruuvaa vedenottoletku tiukasti kiinni. Vaihda poistoletku. Sulje kansi kunnolla. Täytä kone huolellisemmin seuraavan pesun yhteydessä. Kiinnitä hätätyhjennysletku kunnolla paikalleen. Sulje vesihana, irrota pistoke pistorasiasta ja ota yhteys huoltoon. Annostele pesuaine noudattaen tarkasti valmistajan ohjeita. 26

27 Häiriö Mahdollinen syy Korjaus Näytössä lukee: Ei poista - tark./poistoletku/sihti tai Pumppu tukossa. Kone ei ole ottanut huuhteluainetta, käsittelyainelokero on täynnä vettä. Luukku ei avaudu virran ollessa kytkettynä pesukoneeseen. Pyykit ovat hyvin ryppyisiä. Poistoletku on taittunut. Suurin sallittu pumppauskorkeus 1m on ylittynyt. Pesuvesipumppu on tukossa. Jos koneessa on viemäriliitäntä: Viemäri on tukossa. Huuhteluaineputki ei ole kunnolla paikallaan käsittelyainelokerossa tai putki on tukossa. Luukku on lukittuna. Sähkökatko (Kaikki merkkivalot sammuvat). Täyttöluukku jää turvallisuussyistä lukkoon n minuutiksi. Koneessa on mahdollisesti liikaa pyykkiä. Suorista letku. Ota yhteys valtuutettuun huoltoliikkeeseen. Katkaise koneen virta. Irrota pistoke pistorasiasta. Puhdista pesuvesipumppu. Poista tukkeumat pumpun pesästä. Puhdista viemäri. Puhdista pesuainelokero, kiinnitä huuhteluaineputki kunnolla paikalleen. Odota, kunnes näytössä vuorottelevat LUUKUN VOI AVATA ja OHJELMA VALMIS. Ohjelma jatkuu, kun sähkökatko on päättynyt. Pyykin poistaminen koneesta: Jos näet, että pesukoneessa on vettä, suorita hätätyhjennys ennen luukun avaamista. Noudata maksimitäyttömääriä. 27

28 Jos pesutulos ei ole tyydyttävä Pyykki ei ole puhtaannäköistä ja rumpuun on kerääntynyt kalkkia Pesuainetta on annosteltu liian vähän. Pesuainevalinta ei ole oikea. Vaikeita tahroja ei ole käsitelty etukäteen. Ohjelmaa ja lämpötilaa ei ole valittu oikein. Pyykissä on harmaita tahroja Voide-, rasva- tai öljytahroja sisältävä pyykki on pesty liian pienellä pesuainemäärällä. Pyykki on pesty liian alhaisessa lämpötilassa. Usein syynä on, että huuhteluainetta erityisesti jos kyseessä on huuhteluainetiiviste on jäänyt pyykkiin. Pese pois tällaiset tahrat mahdollisimman pian ja käytä kyseistä huuhteluainetta varoen. Vesi vaahtoaa vielä viimeisen huuhtelun jälkeen Nykyaikaiset pesuaineet voivat muodostaa vaahtoa vielä viimeisessäkin huuhtelussa. Pyykki on kuitenkin riittävän hyvin huuhdeltu. Pyykissä on valkoisia läiskiä Läiskät johtuvat nykyaikaisten pesuaineiden liukenemattomista ainesosista. Kyseessä ei ole huono huuhtelu. Ravistele tai harjaa tekstiilit. Pese vaatteet jatkossa nurinpäin käännettynä. Tarkista pesuainevalinta. Erityisesti tummien vaatteiden pesussa on suositeltavaa käyttää nestemäistä pesuainetta. 28

29 Hätätyhjennyksen suorittaminen 1 Varoitus! Kytke virta pois pesukoneesta ja irrota pistoke pistorasiasta ennen hätätyhjennyksen suorittamista! Varoitus! Hätätyhjennyksen yhteydessä poistuva vesi voi olla kuumaa. Palovammojen vaara! Anna pesuveden jäähtyä ennen hätätyhjennyksen suorittamista! 1. Käännä jalustan luukku alas ja vedä se irti. 2. Irrota hätätyhjennysletku kiinnikkeestään. 3. Laita letkun alle matala astia. Irrota hätätyhjennysletkun tulppa kääntämällä sitä vastapäivään ja vedä tulppa irti. 4. Vesi poistuu koneesta. Jos joudut välillä tyhjentämään astian, sulje hätätyhjennysletkun pää tulpalla astian tyhjennyksen ajaksi. Kun pesuvesi on tyhjennetty: 5. Kiinnitä tulppa tiukasti hätätyhjennysletkuun ja kiristä se paikalleen kääntämällä myötäpäivään. 6. Aseta hätätyhjennysletku pidikkeeseensä. 7. Aseta jalustan luukku paikalleen ja sulje se. 29

30 Vedenpoistopumppu Vedenpoistopumppua ei tarvitse huoltaa erikseen. Vedenpoistopumpun kannen tarvitsee avata vain häiriötilanteessa, kun kone ei poista vettä, esim. jos pumpun siipipyörä on jumissa. Tarkista aina ennen kuin laitat pyykin koneeseen, että taskuissa tai vaatteiden välissä ei ole mitään ylimääräisiä esineitä. Pesukoneeseen pyykin mukana joutuneet esineet, esim. paperiliittimet, naulat, tms. jäävät vedenpoistopumpun pesään (siipipyörää suojaava roskaloukku). 1 Varoitus! Sammuta virta pesukoneesta ja irrota pistoke pistorasiasta ennen kuin avaat pumpun kannen! 1. Suorita sen jälkeen hätätyhjennys. 2. Levitä vedenpoistopumpun kannen eteen lattialle kuivausliina. Luukusta tulee vettä. 3. Avaa pumpun kansi kääntämällä sitä vastapäivään ja irrota kansi. 4. Poista esineet ja tekstiileistä tullut nukka ja pöly pumpun pesästä ja siipipyörästä. 5. Kokeile, pyöriikö pumpun siipipyörä pesässä aivan taakse saakka. (Siipipyörän nykäyksittäinen pyörintä on normaalia.) Jos pumpun siipipyörä ei pyöri, ota yhteys valtuutettuun huoltoliikkeeseen. 6. Kiinnitä pumpun kansi paikalleen. Aseta kansi paikalleen siten, että kannessa oleva kohouma on sivusuunnassa, ja sulje kansi myötäpäivään kiertämällä. 7. Aseta hätätyhjennysletku pidikkeeseensä. 8. Sulje jalustan luukku. 30

31 Tekniset tiedot 5 Laite on yhteensopiva seuraavien EY-direktiivien kanssa: 73/23/ETY, säädetty 19. helmikuuta 1973, pienjännitedirektiivi 89/336/ETY, säädetty 3. toukokuuta 1989: EMC-direktiivi sellaisena kuin se on muutettuna direktiivillä 92/31/ETY 93/68/ETY, säädetty 22. heinäkuuta 1993, CE-merkinnästä annettu direktiivi Korkeus x leveys x syvyys Syvyys luukun ollessa auki Korkeussäätö Täyttömäärä (ohjelmakohtainen) Käyttöalue Rummun kierrosluku, linkous Vedenpaine 850 x 598 x 640mm 1017 mm noin +10/-5mm max. 7kg Kotitalouskäyttö katso arvokilvestä 1-10bar (=10 100N/cm 2 =0,1 1,0MPa) Kulutusarvot Kulutusarvot on selvitetty normien mukaisissa olosuhteissa. Todelliset arvot voivat vaihdella olosuhteiden mukaisesti. SÄÄSTÖPESU 2) Ohjelmanvalitsin (lämpötila) Tekstiililaji Täyttömäärä kg 1) Vesi litraa Energian kulutus kwh Puuvilla ,19 VALKOPESU 95 Puuvilla ,30 KIRJOPESU/SILIÄV. TEKST. 40 TAHRAT 2) Puuvilla ,80 KIRJOPESU/SILIÄV. TEKST. 40 2) Tekokuidut 3,5 55 0,55 HIENOPESU 30 Tekokuidut 3,5 58 0,45 VILLA (KÄSINPESU) 30 Villa ,35 1) Täyttömäärä on laskettu EN standardin vakiotäyttömäärän mukaisesti. 2) Huomautus: Kokeiluohjelman asetukset noudattavat normeja EN ja IEC Kulutusarvot voivat poiketa ilmoitetuista arvoista veden paineen, kovuuden, syöttöveden lämpötilan, huoneenlämmön, pyykin laadun ja määrän, käytetyn pesuaineen, sähköverkon jännitteen horjunnan tai valittujen lisätoimintojen vuoksi. 31

32 Asennus- ja liitäntäohje 1 Asennukseen liittyvät turvallisuusohjeet Tämä pesukone on tarkoitettu vapaasti sijoitettavaksi. Tarkista ennen käyttöönottoa, että pesukone ei ole vahingoittunut kuljetuksen aikana. Vioittunutta laitetta ei saa missään tapauksessa kytkeä sähköverkkoon. Käänny vauriotapauksissa laitteen toimittajan puoleen. Kaikki kuljetustuet on ehdottamasti poistettava ennen käyttöönottoa. Muussa tapauksessa laite tai sen vieressä olevat kalusteet voivat vahingoittua linkouksen yhteydessä. Laite on varustettava suihkuvesisuojauksella ennen käyttöönottoa (katso kohta Kuljetustukien irrottaminen ). Kiinnitä pistoke aina määräysten mukaisesti asennettuun suojamaadoitettuun pistorasiaan. Jos sähköliitäntä on kiinteä: Kiinteän liitännän saa suorittaa vain valtuutettu sähköasentaja. Varmista ennen laitteen käyttöönottoa, että arvokilvessä mainitut verkkojännite ja virtalaji vastaavat asennuspaikan arvoja. Vaaditut sulaketiedot on myös mainittu arvokilvessä. Jos pesukoneen vesiliitännässä vaaditaan vesijohtotöitä, työt saa suorittaa vain asiantunteva LVI-asentaja. Jos pesukoneen sähköliitännässä vaaditaan sähkötöitä, työt saa suorittaa vain asiantunteva sähköasentaja. Pesukoneen virtajohdon saa vaihtaa vain valtuutettu huoltoliike tai muu asiantunteva sähköasentaja. 32

33 Laitteen asennus Laitteen kuljetus 1 Varoitus! Pesukone on painava. Loukkaantumisvaara! Nosta pesukonetta varovasti. Älä kallista pesukonetta sen etuosan tai oikean (edestä katsottuna) kyljen suuntaan. Sähköosat voivat kastua! Älä koskaan kuljeta laitetta ilman kuljetustukia. Poista kuljetustuet vasta asennuspaikalla! Jos pesukonetta kuljetetaan ilman kuljetustukia, laite saattaa vahingoittua. Älä koskaan nosta pesukonetta luukun ollessa auki. Älä myöskään nosta sitä jalustasta tukien. Jos siirrät pesukonetta tavarakärryllä: Laitteen saa asettaa tavarakärryyn vain sivusuunnassa. Tavarakärryn lapojen pituus ei saa olla yli 24 cm, sillä lavat voivat muuten vahingoittaa vesiturvajärjestelmän komponentteja. Pakkauksen purkaminen 1 Huolehdi, että lapset eivät leiki pakkausmateriaalilla. Kuljetustuet 1 Ennen laitteen käyttöönottoa kuljetuksen aikaiset suojamateriaalit on ehdottomasti poistettava näitä ohjeita noudattaen. Lisäksi on tarkistettava, että vedenottoletku on kunnolla kiinnitetty laitteen taakse. 1. Poistettuasi kaikki ulkopuoliset pakkausmateriaalit laske laite varovasti takaosan varaan ja poista koneen alla oleva styrox-alusta. 33

34 2. Ota virtajohto ja tyhjennysletku koneen takana olevista kiinnikkeistään. 3. Avaa ja irrota (sopivalla ruuviavaimella) koneen takana ylhäällä oleva keskimmäinen ruuvi A. Vedä muovitappi pois reiästä. 4. Avaa ja irrota koneen takapaneelissa olevat kaksi isoa ruuvia B ja kuusi sivulla sijaitsevaa pienempää ruuvia C. 34

35 5. Irrota terästanko D varovasti paikaltaan. 6. Kiinnitä takaisin kuusi pienempää sivuruuvia C. 7. Avaa luukku ja ota vedenottoletku pois koneen sisältä. Irrota teipillä kiinnitetty luukun tiivisteen styroxsuojus. 8. Peitä pieni ylempi reikä ja kaksi alempana olevaa isoa sivureikää käyttöohjeen muovipussissa olevilla muovitapeilla. Huomio! Kannattaa säilyttää kaikki pakkauksen osat käytettäväksi uudelleen, jos konetta joskus myöhemmin joudutaan kuljettamaan muualle. 35

36 Sijoituspaikka Huomio! Laitetta ei saa käyttää tilassa, jossa lämpötila voi laskea alle nollan. Seurauksena voi olla jäätymisvaurioita tai toimintahäiriöitä! Takuu ei vastaa jäätymisen aiheuttamista vahingoista! Laitteen sijoituspaikan on oltava tukeva ja tasainen. Älä sijoita laitetta maton tai pehmeän lattiapinnoitteen päälle. Sijoituspaikan on oltava puhdas ja kuiva. Lattia ei saa olla vahattu tai muuten liukaspintainen, jotta laite ei pääse siirtymään paikaltaan. Jos lattiamateriaali on pienistä paloista valmistettu, laitteen alle on laitettava kumimatto. Laitteen tasapainottaminen Laitteen neljä jalkaa on säädetty valmiiksi. Jos lattia on hyvin epätasainen, kaikkia neljää jalkaa voidaan säätää erikseen. Käytä säädön yhteydessä mukana toimitettua erikoisavainta. Huomio! Älä koskaan yritä korjata lattian pieniä epätasaisuuksia laittamalla puunpaloja, pahvia tai vastaavaa koneen alle. Säädä koneen asento säädettävien jalkojen avulla. 36

37 Sähköliitäntä Verkkojännitettä, virtalajia ja vaadittua sulaketta koskevat tiedot on mainittu arvokilvessä. Arvokilpi sijaitsee pesukoneen luukun läheisyydessä. Liitäntä vesijohtoverkkoon Sallittu vedenpaine Vedenpaineen on oltava vähintään 1bar (=10N/cm 2 =0,1MPa) ja korkeintaan 10bar (=100N/cm 2 =1MPa). Jos vedenpaine on yli 10bar, tarvitaan paineenalennusventtiili. Jos vedenpaine on alle 1bar, ruuvaa vedenottoletku irti magneettiventtiilistä laitteen puolelta ja irrota virtausmittari (poista myös suippokielinen sihti ja sen takana oleva kumilevy). Aseta sihti takaisin paikalleen. Vedenotto Huomio! Toimitettu vedenottoletku on koneen rummun sisällä. Älä käytä entisen koneesi letkua veden ottamiseen. Tätä laitetta ei saa kytkeä kuumavesijohtoon! 1. Avaa luukku ja ota vedenottoletku. 2. Liitä letku ja kulmaliitos koneeseen. Tärkeää! Älä aseta vedenottoletkua alaspäin. Aseta letkun kulma vasemmalle tai oikealle vesihanan sijainnista riippuen. 3. Aseta letku oikein löysäämällä rengasmutteri. Kun letku on paikallaan, muista kiristää rengasmutteri uudelleen vuotojen välttämiseksi. 37

38 4. Liitä letku hanaan, jossa on 3/4" kierteitys. Käytä aina koneen mukana toimitettua letkua. Vedentuloletkun koneeseen liitettävä pää kääntyy joka suuntaan. Löysäät vain liitososan, kierrät letkun haluttuun asentoon ja kiristät uudelleen. Sulkuhana Vedenottoletkussa on sulkuhanalaite, joka suojaa vesivahingoilta, jos letkuun tulee vuotoja luonnollisen kulumisen seurauksena. Tämä vika näkyy punaisella sektorilla ikkunassa A. Jos sulkuhanavika esiintyy, sulje vesihana ja ota yhteys valtuutettuun huoltoliikkeeseen letkun vaihtoa varten. Vedenpoisto Pesukoneen alustan tason ja vedenpoiston korkeusero saa olla enintään 1 metri. Poistoletkun jatkamiseksi saa käyttää vain alkuperäisletkuja. (Enintään 3 metriä lattialla ja sen jälkeen enintään 80 cm:n korkeuteen). Valtuutetuista huoltoliikkeistä on saatavilla eripituisia poistoletkuja. Vedenpoisto viemäriliitäntään Asenna letkuliittimen/viemäriputken liitokseen letkunkiristin (saatavilla rautakaupasta). 38

39 Vedenpoisto pesualtaaseen/kylpyammeeseen 1 Huomio! Pienikokoinen pesuallas ei sovi tarkoitukseen. Vesi voi vuotaa altaan reunojen yli! Vedenpoistoletkun pää ei saa olla veden pinnan alapuolella, sillä vesi voi imeytyä takaisin pesukoneeseen! Jos vesi poistetaan pesualtaaseen tai kylpyammeeseen, kiinnitä poistoletku mukana toimitetulla letkunpidikkeellä. Poistuvan veden paine voi muuten irrottaa letkun altaan reunasta. Tarkista tyhjennyksen aikana, että vesi poistuu altaasta riittävän nopeasti. Vedenpoistokorkeus yli 1 metri Pesukoneen pesuvesipumppu pystyy nostamaan vettä aina metrin korkeuteen saakka laitteen alustan tasosta laskien. Huomio! Jos nostokorkeus on yli metrin, seurauksena voi olla laitteen toimintahäiriöitä tai vahinkoja. Metrin ylittäville poistokorkeuksille on saatavilla muunnosvarustesarja. Ota yhteyttä valtuutettuun huoltoliikkeseen. 39
