1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä Huomio! Laiteturvallisuutta koskevat ohjeet. Turvallisuus.. Jätehuolto... Ympäristötietoja... Laitekuvaus.. Ohjauspaneeli Ennen ensimmäistä kuivauskertaa.. Pyykin lajittelu ja valmistelu Kuivaus.

3 Virran kytkeminen laitteeseen.. Täyttöluukun avaaminen/pyykin lisääminen Ohjelman valitseminen... Hellävaraisen ohjelman valinta ARKA PYYKKI... Ohjelman käynnistäminen Ohjelman muuttaminen.. Kuivausohjelman päättyminen/vaatteiden poistaminen koneesta... Puhdistus ja huolto..... Nukkasihdin puhdistaminen..

4 .. Kondenssisäiliön tyhjentäminen Lauhduttimen puhdistaminen.. Rummun puhdistaminen.. Ohjauspaneelin ja kotelon puhdistaminen Ohjelmien esittely. 10 Mitä tehdä, jos Pienten häiriöiden omatoiminen korjaaminen Tekniset tiedot Kulutusarvot Asennus- ja liitäntäohje Turvaohjeet asennusta varten.

5 23 Kuljetustuen poistaminen Sähköliitäntä. 24 Luukun aukeamissuunnan vaihtaminen.. 24 Lisävarusteet Takuu Valtuutetut huoltoliikkeet Huolto ja varaosat Käyttöohje 1 Turvallisuus Ennen käyttöönottoa Noudata asennus- ja liitäntäohjeita Ennen kuin otat laitteen käyttöön, tarkista, ettei siinä ole kuljetusvaurioita. Vahingoittunutta laitetta ei saa missään tapauksessa liittää verkkoon. Vahingon sattuessa ota yhteyttä laitteen toimittajaan. Määräysten mukainen käyttö Kuivausrumpu on tarkoitettu vain kotikäyttöön kotitalouksissa tavanomaisen pyykin kuivaamiseen. Kuivausrumpuun ei saa tehdä minkäänlaisia muutostöitä. Kuivattavassa pyykissä ei saa olla mitään syttyviä liuottimia (pesubensiiniä, alkoholia, tahranpoistoainetta, tms.). Tulipalotai räjähdysvaara! Pyykit, joihin on käytetty tällaisia aineita, on huuhdeltava perusteellisesti käsin ennen kuivaamista. Kuivapesuaineita käytettäessä: Käytä vain sellaisia tuotteita, joiden valmistaja ilmoittaa sopivan rumpukuivaukseen. Älä laita kuivausrumpuun vaatteita, joissa on käytetty vaahtokumia tai jotain kuminkaltaista materiaalia. Tulipalovaara! Älä laita kuivausrumpuun hyvin kuluneita vaatteita. Tulipalovaara! Älä laita kuivausrumpuun vaatekappaleita, joissa on irtonaisia täytteitä (esim. tyynyjä). Tulipalovaara! Tekstiilit, joissa on jäykkiä osia (esim. matot), voivat tukkia ilmaraot. Tulipalovaara! Älä laita sellaisia tekstiilejä kuivausrumpuun. Älä täytä kuivausrumpua liikaa. Tulipalovaara! Älä ylitä 6 kg:n maksimitäyttömäärää. Varmista, ettei kuivausrumpuun joudu pyykin mukana räjähdysherkkiä esineitä (esim. sytyttimiä, spraypurkkeja tms.). Tulipalo- tai räjähdysvaara!

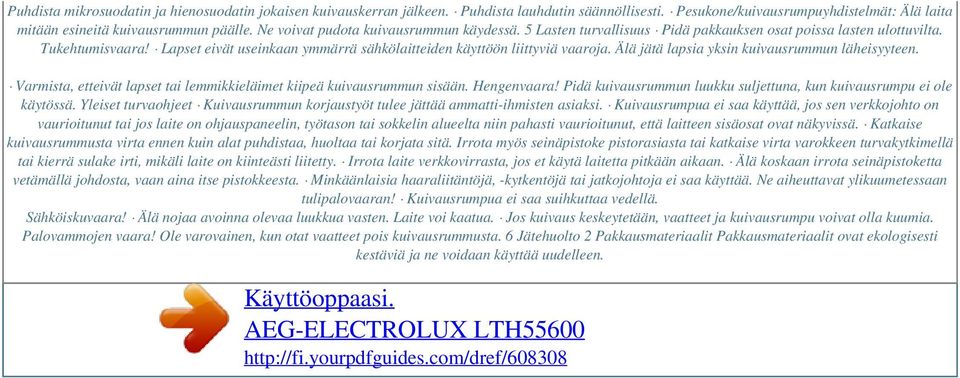

6 Puhdista mikrosuodatin ja hienosuodatin jokaisen kuivauskerran jälkeen. Puhdista lauhdutin säännöllisesti. Pesukone/kuivausrumpuyhdistelmät: Älä laita mitään esineitä kuivausrummun päälle. Ne voivat pudota kuivausrummun käydessä. 5 Lasten turvallisuus Pidä pakkauksen osat poissa lasten ulottuvilta. Tukehtumisvaara! Lapset eivät useinkaan ymmärrä sähkölaitteiden käyttöön liittyviä vaaroja. Älä jätä lapsia yksin kuivausrummun läheisyyteen. Varmista, etteivät lapset tai lemmikkieläimet kiipeä kuivausrummun sisään. Hengenvaara! Pidä kuivausrummun luukku suljettuna, kun kuivausrumpu ei ole käytössä. Yleiset turvaohjeet Kuivausrummun korjaustyöt tulee jättää ammatti-ihmisten asiaksi. Kuivausrumpua ei saa käyttää, jos sen verkkojohto on vaurioitunut tai jos laite on ohjauspaneelin, työtason tai sokkelin alueelta niin pahasti vaurioitunut, että laitteen sisäosat ovat näkyvissä. Katkaise kuivausrummusta virta ennen kuin alat puhdistaa, huoltaa tai korjata sitä. Irrota myös seinäpistoke pistorasiasta tai katkaise virta varokkeen turvakytkimellä tai kierrä sulake irti, mikäli laite on kiinteästi liitetty. Irrota laite verkkovirrasta, jos et käytä laitetta pitkään aikaan. Älä koskaan irrota seinäpistoketta vetämällä johdosta, vaan aina itse pistokkeesta. Minkäänlaisia haaraliitäntöjä, -kytkentöjä tai jatkojohtoja ei saa käyttää. Ne aiheuttavat ylikuumetessaan tulipalovaaran! Kuivausrumpua ei saa suihkuttaa vedellä. Sähköiskuvaara! Älä nojaa avoinna olevaa luukkua vasten. Laite voi kaatua. Jos kuivaus keskeytetään, vaatteet ja kuivausrumpu voivat olla kuumia. Palovammojen vaara! Ole varovainen, kun otat vaatteet pois kuivausrummusta. 6 Jätehuolto 2 Pakkausmateriaalit Pakkausmateriaalit ovat ekologisesti kestäviä ja ne voidaan käyttää uudelleen.

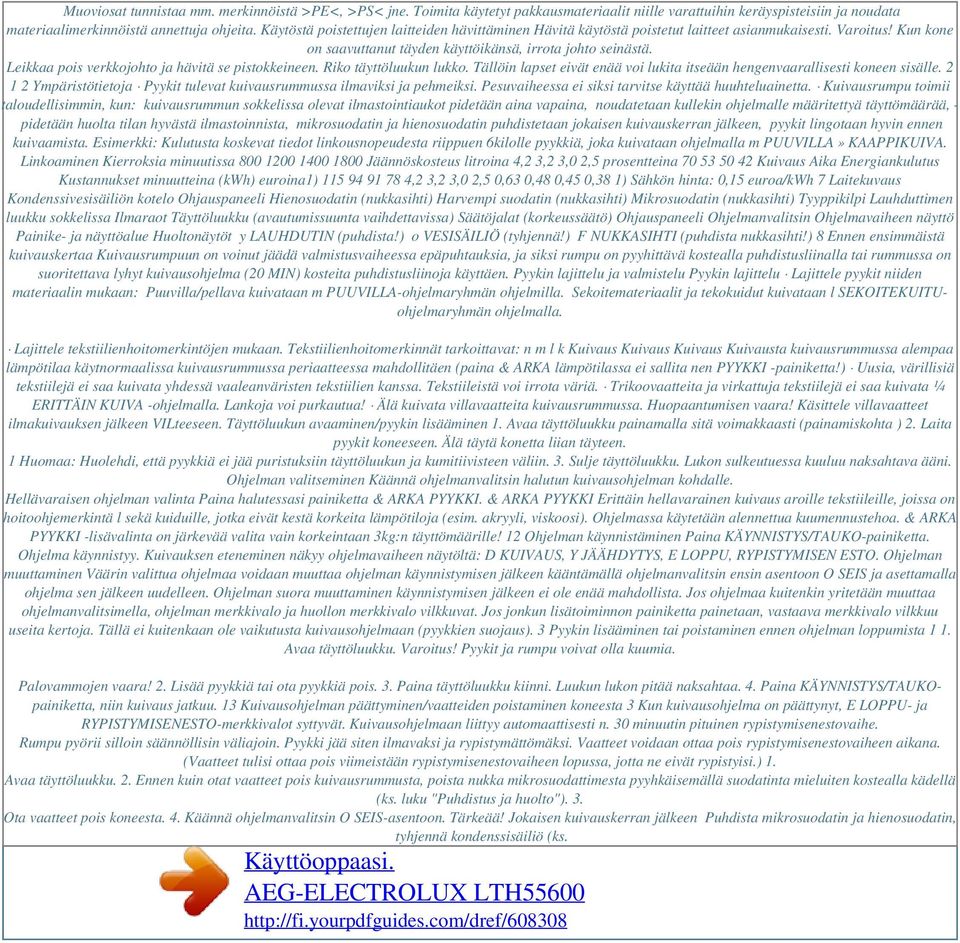

7 Muoviosat tunnistaa mm. merkinnöistä >PE<, >PS< jne. Toimita käytetyt pakkausmateriaalit niille varattuihin keräyspisteisiin ja noudata materiaalimerkinnöistä annettuja ohjeita. Käytöstä poistettujen laitteiden hävittäminen Hävitä käytöstä poistetut laitteet asianmukaisesti. Varoitus! Kun kone on saavuttanut täyden käyttöikänsä, irrota johto seinästä. Leikkaa pois verkkojohto ja hävitä se pistokkeineen. Riko täyttöluukun lukko. Tällöin lapset eivät enää voi lukita itseään hengenvaarallisesti koneen sisälle Ympäristötietoja Pyykit tulevat kuivausrummussa ilmaviksi ja pehmeiksi. Pesuvaiheessa ei siksi tarvitse käyttää huuhteluainetta. Kuivausrumpu toimii taloudellisimmin, kun: kuivausrummun sokkelissa olevat ilmastointiaukot pidetään aina vapaina, noudatetaan kullekin ohjelmalle määritettyä täyttömäärää, - pidetään huolta tilan hyvästä ilmastoinnista, mikrosuodatin ja hienosuodatin puhdistetaan jokaisen kuivauskerran jälkeen, pyykit lingotaan hyvin ennen kuivaamista. Esimerkki: Kulutusta koskevat tiedot linkousnopeudesta riippuen 6kilolle pyykkiä, joka kuivataan ohjelmalla m PUUVILLA» KAAPPIKUIVA. Linkoaminen Kierroksia minuutissa Jäännöskosteus litroina 4,2 3,2 3,0 2,5 prosentteina Kuivaus Aika Energiankulutus Kustannukset minuutteina (kwh) euroina1) ,2 3,2 3,0 2,5 0,63 0,48 0,45 0,38 1) Sähkön hinta: 0,15 euroa/kwh 7 Laitekuvaus Kondenssivesisäiliön kotelo Ohjauspaneeli Hienosuodatin (nukkasihti) Harvempi suodatin (nukkasihti) Mikrosuodatin (nukkasihti) Tyyppikilpi Lauhduttimen luukku sokkelissa Ilmaraot Täyttöluukku (avautumissuunta vaihdettavissa) Säätöjalat (korkeussäätö) Ohjauspaneeli Ohjelmanvalitsin Ohjelmavaiheen näyttö Painike- ja näyttöalue Huoltonäytöt y LAUHDUTIN (puhdista!) o VESISÄILIÖ (tyhjennä!) F NUKKASIHTI (puhdista nukkasihti!) 8 Ennen ensimmäistä kuivauskertaa Kuivausrumpuun on voinut jäädä valmistusvaiheessa epäpuhtauksia, ja siksi rumpu on pyyhittävä kostealla puhdistusliinalla tai rummussa on suoritettava lyhyt kuivausohjelma (20 MIN) kosteita puhdistusliinoja käyttäen. Pyykin lajittelu ja valmistelu Pyykin lajittelu Lajittele pyykit niiden materiaalin mukaan: Puuvilla/pellava kuivataan m PUUVILLA-ohjelmaryhmän ohjelmilla. Sekoitemateriaalit ja tekokuidut kuivataan l SEKOITEKUITUohjelmaryhmän ohjelmalla. Lajittele tekstiilienhoitomerkintöjen mukaan. Tekstiilienhoitomerkinnät tarkoittavat: n m l k Kuivaus Kuivaus Kuivaus Kuivausta kuivausrummussa alempaa lämpötilaa käytnormaalissa kuivausrummussa periaatteessa mahdollitäen (paina & ARKA lämpötilassa ei sallita nen PYYKKI -painiketta!) Uusia, värillisiä tekstiilejä ei saa kuivata yhdessä vaaleanväristen tekstiilien kanssa. Tekstiileistä voi irrota väriä. Trikoovaatteita ja virkattuja tekstiilejä ei saa kuivata ¼ ERITTÄIN KUIVA -ohjelmalla. Lankoja voi purkautua! Älä kuivata villavaatteita kuivausrummussa. Huopaantumisen vaara! Käsittele villavaatteet ilmakuivauksen jälkeen VILteeseen. Täyttöluukun avaaminen/pyykin lisääminen 1. Avaa täyttöluukku painamalla sitä voimakkaasti (painamiskohta ) 2. Laita pyykit koneeseen. Älä täytä konetta liian täyteen. 1 Huomaa: Huolehdi, että pyykkiä ei jää puristuksiin täyttöluukun ja kumitiivisteen väliin. 3. Sulje täyttöluukku. Lukon sulkeutuessa kuuluu naksahtava ääni. Ohjelman valitseminen Käännä ohjelmanvalitsin halutun kuivausohjelman kohdalle. Hellävaraisen ohjelman valinta Paina halutessasi painiketta & ARKA PYYKKI. & ARKA PYYKKI Erittäin hellavarainen kuivaus aroille tekstiileille, joissa on hoitoohjemerkintä l sekä kuiduille, jotka eivät kestä korkeita lämpötiloja (esim. akryyli, viskoosi). Ohjelmassa käytetään alennettua kuumennustehoa. & ARKA PYYKKI -lisävalinta on järkevää valita vain korkeintaan 3kg:n täyttömäärille! 12 Ohjelman käynnistäminen Paina KÄYNNISTYS/TAUKO-painiketta. Ohjelma käynnistyy. Kuivauksen eteneminen näkyy ohjelmavaiheen näytöltä: D KUIVAUS, Y JÄÄHDYTYS, E LOPPU, RYPISTYMISEN ESTO. Ohjelman muuttaminen Väärin valittua ohjelmaa voidaan muuttaa ohjelman käynnistymisen jälkeen kääntämällä ohjelmanvalitsin ensin asentoon O SEIS ja asettamalla ohjelma sen jälkeen uudelleen. Ohjelman suora muuttaminen käynnistymisen jälkeen ei ole enää mahdollista. Jos ohjelmaa kuitenkin yritetään muuttaa ohjelmanvalitsimella, ohjelman merkkivalo ja huollon merkkivalo vilkkuvat. Jos jonkun lisätoiminnon painiketta painetaan, vastaava merkkivalo vilkkuu useita kertoja. Tällä ei kuitenkaan ole vaikutusta kuivausohjelmaan (pyykkien suojaus). 3 Pyykin lisääminen tai poistaminen ennen ohjelman loppumista 1 1. Avaa täyttöluukku. Varoitus! Pyykit ja rumpu voivat olla kuumia. Palovammojen vaara! 2. Lisää pyykkiä tai ota pyykkiä pois. 3. Paina täyttöluukku kiinni. Luukun lukon pitää naksahtaa. 4. Paina KÄYNNISTYS/TAUKOpainiketta, niin kuivaus jatkuu. 13 Kuivausohjelman päättyminen/vaatteiden poistaminen koneesta 3 Kun kuivausohjelma on päättynyt, E LOPPU- ja RYPISTYMISENESTO-merkkivalot syttyvät. Kuivausohjelmaan liittyy automaattisesti n. 30 minuutin pituinen rypistymisenestovaihe. Rumpu pyörii silloin säännöllisin väliajoin. Pyykki jää siten ilmavaksi ja rypistymättömäksi. Vaatteet voidaan ottaa pois rypistymisenestovaiheen aikana. (Vaatteet tulisi ottaa pois viimeistään rypistymisenestovaiheen lopussa, jotta ne eivät rypistyisi.) 1. Avaa täyttöluukku. 2. Ennen kuin otat vaatteet pois kuivausrummusta, poista nukka mikrosuodattimesta pyyhkäisemällä suodatinta mieluiten kostealla kädellä (ks. luku "Puhdistus ja huolto"). 3. Ota vaatteet pois koneesta. 4. Käännä ohjelmanvalitsin O SEIS-asentoon. Tärkeää! Jokaisen kuivauskerran jälkeen Puhdista mikrosuodatin ja hienosuodatin, tyhjennä kondenssisäiliö (ks.

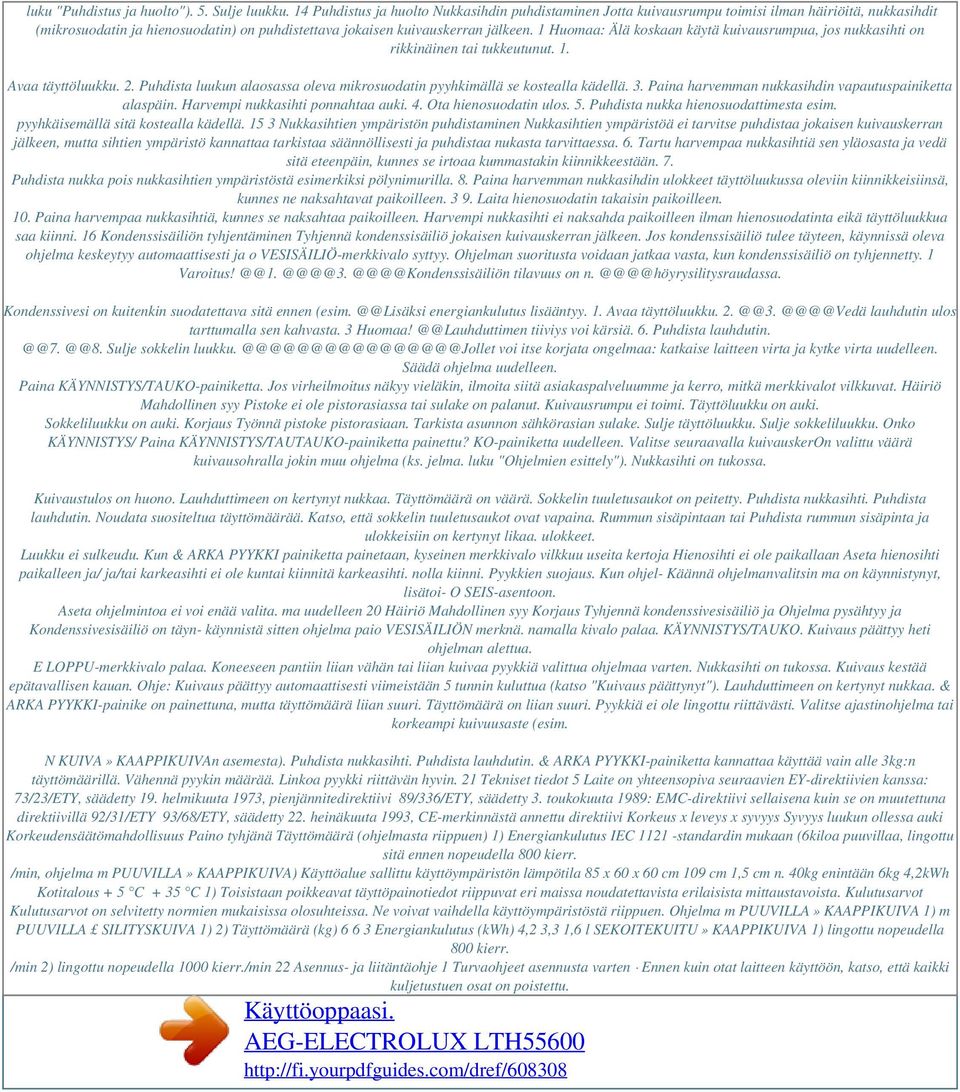

8 luku "Puhdistus ja huolto"). 5. Sulje luukku. 14 Puhdistus ja huolto Nukkasihdin puhdistaminen Jotta kuivausrumpu toimisi ilman häiriöitä, nukkasihdit (mikrosuodatin ja hienosuodatin) on puhdistettava jokaisen kuivauskerran jälkeen. 1 Huomaa: Älä koskaan käytä kuivausrumpua, jos nukkasihti on rikkinäinen tai tukkeutunut. 1. Avaa täyttöluukku. 2. Puhdista luukun alaosassa oleva mikrosuodatin pyyhkimällä se kostealla kädellä. 3. Paina harvemman nukkasihdin vapautuspainiketta alaspäin. Harvempi nukkasihti ponnahtaa auki. 4. Ota hienosuodatin ulos. 5. Puhdista nukka hienosuodattimesta esim. pyyhkäisemällä sitä kostealla kädellä Nukkasihtien ympäristön puhdistaminen Nukkasihtien ympäristöä ei tarvitse puhdistaa jokaisen kuivauskerran jälkeen, mutta sihtien ympäristö kannattaa tarkistaa säännöllisesti ja puhdistaa nukasta tarvittaessa. 6. Tartu harvempaa nukkasihtiä sen yläosasta ja vedä sitä eteenpäin, kunnes se irtoaa kummastakin kiinnikkeestään. 7. Puhdista nukka pois nukkasihtien ympäristöstä esimerkiksi pölynimurilla. 8. Paina harvemman nukkasihdin ulokkeet täyttöluukussa oleviin kiinnikkeisiinsä, kunnes ne naksahtavat paikoilleen Laita hienosuodatin takaisin paikoilleen. 10. Paina harvempaa nukkasihtiä, kunnes se naksahtaa paikoilleen. Harvempi nukkasihti ei naksahda paikoilleen ilman hienosuodatinta eikä täyttöluukkua saa kiinni. 16 Kondenssisäiliön tyhjentäminen Tyhjennä kondenssisäiliö jokaisen kuivauskerran jälkeen. Jos kondenssisäiliö tulee täyteen, käynnissä oleva ohjelma keskeytyy automaattisesti ja o VESISÄILIÖ-merkkivalo syttyy. Ohjelman suoritusta voidaan jatkaa vasta, kun kondenssisäiliö on tyhjennetty. @@@@Kondenssisäiliön tilavuus on Kondenssivesi on kuitenkin suodatettava sitä ennen energiankulutus lisääntyy. 1. Avaa lauhdutin ulos tarttumalla sen kahvasta. 3 tiiviys voi kärsiä. 6. Sulje sokkelin voi itse korjata ongelmaa: katkaise laitteen virta ja kytke virta uudelleen. Säädä ohjelma uudelleen. Paina KÄYNNISTYS/TAUKO-painiketta. Jos virheilmoitus näkyy vieläkin, ilmoita siitä asiakaspalveluumme ja kerro, mitkä merkkivalot vilkkuvat. Häiriö Mahdollinen syy Pistoke ei ole pistorasiassa tai sulake on palanut. Kuivausrumpu ei toimi. Täyttöluukku on auki. Sokkeliluukku on auki. Korjaus Työnnä pistoke pistorasiaan. Tarkista asunnon sähkörasian sulake. Sulje täyttöluukku. Sulje sokkeliluukku. Onko KÄYNNISTYS/ Paina KÄYNNISTYS/TAUTAUKO-painiketta painettu? KO-painiketta uudelleen. Valitse seuraavalla kuivauskeron valittu väärä kuivausohralla jokin muu ohjelma (ks. jelma. luku "Ohjelmien esittely"). Nukkasihti on tukossa. Kuivaustulos on huono. Lauhduttimeen on kertynyt nukkaa. Täyttömäärä on väärä. Sokkelin tuuletusaukot on peitetty. Puhdista nukkasihti. Puhdista lauhdutin. Noudata suositeltua täyttömäärää. Katso, että sokkelin tuuletusaukot ovat vapaina. Rummun sisäpintaan tai Puhdista rummun sisäpinta ja ulokkeisiin on kertynyt likaa. ulokkeet. Luukku ei sulkeudu. Kun & ARKA PYYKKI painiketta painetaan, kyseinen merkkivalo vilkkuu useita kertoja Hienosihti ei ole paikallaan Aseta hienosihti paikalleen ja/ ja/tai karkeasihti ei ole kuntai kiinnitä karkeasihti. nolla kiinni. Pyykkien suojaus. Kun ohjel- Käännä ohjelmanvalitsin ma on käynnistynyt, lisätoi- O SEIS-asentoon. Aseta ohjelmintoa ei voi enää valita. ma uudelleen 20 Häiriö Mahdollinen syy Korjaus Tyhjennä kondenssivesisäiliö ja Ohjelma pysähtyy ja Kondenssivesisäiliö on täyn- käynnistä sitten ohjelma paio VESISÄILIÖN merknä. namalla kivalo palaa. KÄYNNISTYS/TAUKO. Kuivaus päättyy heti ohjelman alettua. E LOPPU-merkkivalo palaa. Koneeseen pantiin liian vähän tai liian kuivaa pyykkiä valittua ohjelmaa varten. Nukkasihti on tukossa. Kuivaus kestää epätavallisen kauan. Ohje: Kuivaus päättyy automaattisesti viimeistään 5 tunnin kuluttua (katso "Kuivaus päättynyt"). Lauhduttimeen on kertynyt nukkaa. & ARKA PYYKKI-painike on painettuna, mutta täyttömäärä liian suuri. Täyttömäärä on liian suuri. Pyykkiä ei ole lingottu riittävästi. Valitse ajastinohjelma tai korkeampi kuivuusaste (esim. N KUIVA» KAAPPIKUIVAn asemesta). Puhdista nukkasihti. Puhdista lauhdutin. & ARKA PYYKKI-painiketta kannattaa käyttää vain alle 3kg:n täyttömäärillä. Vähennä pyykin määrää. Linkoa pyykki riittävän hyvin. 21 Tekniset tiedot 5 Laite on yhteensopiva seuraavien EY-direktiivien kanssa: 73/23/ETY, säädetty 19. helmikuuta 1973, pienjännitedirektiivi 89/336/ETY, säädetty 3. toukokuuta 1989: EMC-direktiivi sellaisena kuin se on muutettuna direktiivillä 92/31/ETY 93/68/ETY, säädetty 22. heinäkuuta 1993, CE-merkinnästä annettu direktiivi Korkeus x leveys x syvyys Syvyys luukun ollessa auki Korkeudensäätömahdollisuus Paino tyhjänä Täyttömäärä (ohjelmasta riippuen) 1) Energiankulutus IEC standardin mukaan (6kiloa puuvillaa, lingottu sitä ennen nopeudella 800 kierr. /min, ohjelma m PUUVILLA» KAAPPIKUIVA) Käyttöalue sallittu käyttöympäristön lämpötila 85 x 60 x 60 cm 109 cm 1,5 cm n. 40kg enintään 6kg 4,2kWh Kotitalous + 5 C + 35 C 1) Toisistaan poikkeavat täyttöpainotiedot riippuvat eri maissa noudatettavista erilaisista mittaustavoista. Kulutusarvot Kulutusarvot on selvitetty normien mukaisissa olosuhteissa. Ne voivat vaihdella käyttöympäristöstä riippuen. Ohjelma m PUUVILLA» KAAPPIKUIVA 1) m PUUVILLA SILITYSKUIVA 1) 2) Täyttömäärä (kg) Energiankulutus (kwh) 4,2 3,3 1,6 l SEKOITEKUITU» KAAPPIKUIVA 1) lingottu nopeudella 800 kierr. /min 2) lingottu nopeudella 1000 kierr./min 22 Asennus- ja liitäntäohje 1 Turvaohjeet asennusta varten Ennen kuin otat laitteen käyttöön, katso, että kaikki kuljetustuen osat on poistettu.

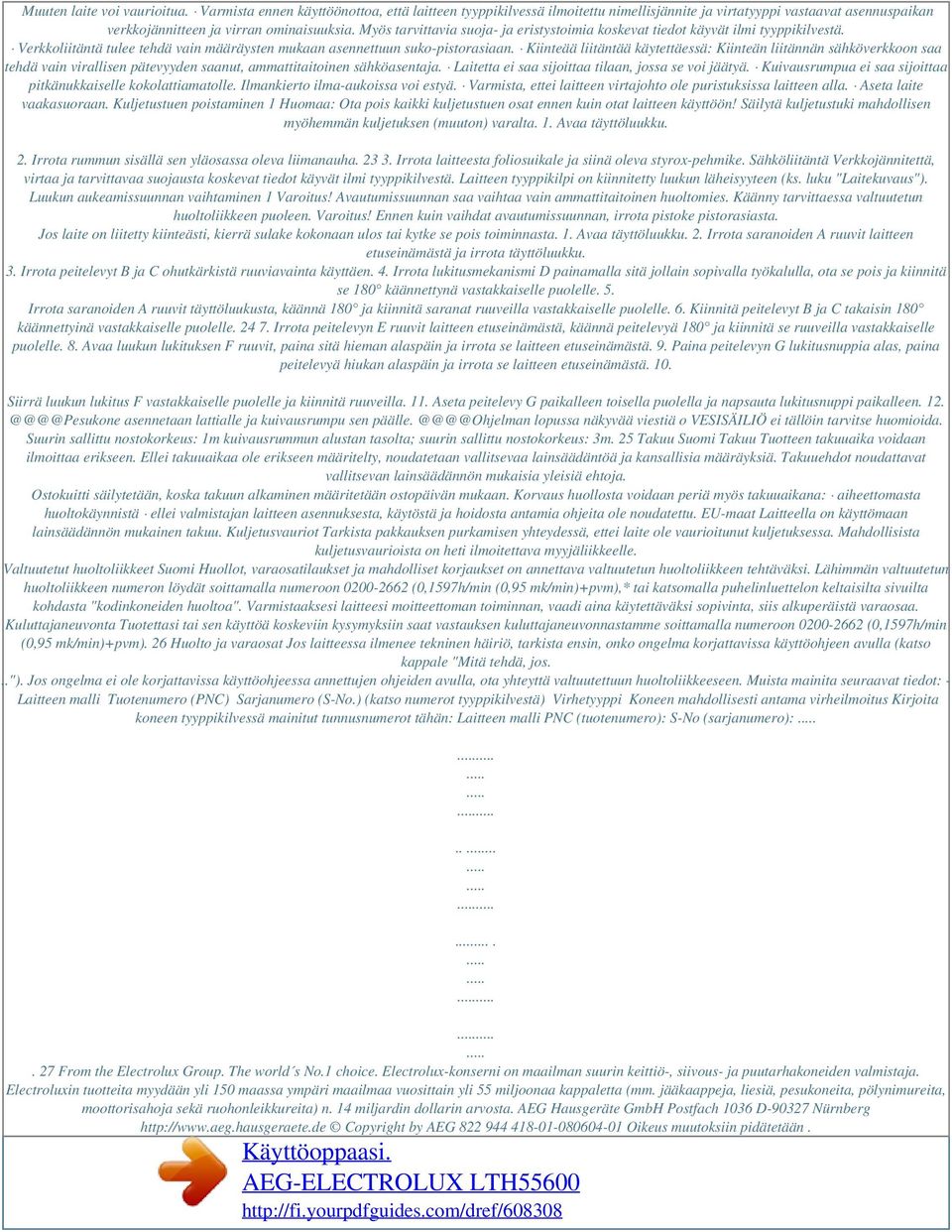

9 Powered by TCPDF ( Muuten laite voi vaurioitua. Varmista ennen käyttöönottoa, että laitteen tyyppikilvessä ilmoitettu nimellisjännite ja virtatyyppi vastaavat asennuspaikan verkkojännitteen ja virran ominaisuuksia. Myös tarvittavia suoja- ja eristystoimia koskevat tiedot käyvät ilmi tyyppikilvestä. Verkkoliitäntä tulee tehdä vain määräysten mukaan asennettuun suko-pistorasiaan. Kiinteää liitäntää käytettäessä: Kiinteän liitännän sähköverkkoon saa tehdä vain virallisen pätevyyden saanut, ammattitaitoinen sähköasentaja. Laitetta ei saa sijoittaa tilaan, jossa se voi jäätyä. Kuivausrumpua ei saa sijoittaa pitkänukkaiselle kokolattiamatolle. Ilmankierto ilma-aukoissa voi estyä. Varmista, ettei laitteen virtajohto ole puristuksissa laitteen alla. Aseta laite vaakasuoraan. Kuljetustuen poistaminen 1 Huomaa: Ota pois kaikki kuljetustuen osat ennen kuin otat laitteen käyttöön! Säilytä kuljetustuki mahdollisen myöhemmän kuljetuksen (muuton) varalta. 1. Avaa täyttöluukku. 2. Irrota rummun sisällä sen yläosassa oleva liimanauha Irrota laitteesta foliosuikale ja siinä oleva styrox-pehmike. Sähköliitäntä Verkkojännitettä, virtaa ja tarvittavaa suojausta koskevat tiedot käyvät ilmi tyyppikilvestä. Laitteen tyyppikilpi on kiinnitetty luukun läheisyyteen (ks. luku "Laitekuvaus"). Luukun aukeamissuunnan vaihtaminen 1 Varoitus! Avautumissuunnan saa vaihtaa vain ammattitaitoinen huoltomies. Käänny tarvittaessa valtuutetun huoltoliikkeen puoleen. Varoitus! Ennen kuin vaihdat avautumissuunnan, irrota pistoke pistorasiasta. Jos laite on liitetty kiinteästi, kierrä sulake kokonaan ulos tai kytke se pois toiminnasta. 1. Avaa täyttöluukku. 2. Irrota saranoiden A ruuvit laitteen etuseinämästä ja irrota täyttöluukku. 3. Irrota peitelevyt B ja C ohutkärkistä ruuviavainta käyttäen. 4. Irrota lukitusmekanismi D painamalla sitä jollain sopivalla työkalulla, ota se pois ja kiinnitä se 180 käännettynä vastakkaiselle puolelle. 5. Irrota saranoiden A ruuvit täyttöluukusta, käännä 180 ja kiinnitä saranat ruuveilla vastakkaiselle puolelle. 6. Kiinnitä peitelevyt B ja C takaisin 180 käännettyinä vastakkaiselle puolelle Irrota peitelevyn E ruuvit laitteen etuseinämästä, käännä peitelevyä 180 ja kiinnitä se ruuveilla vastakkaiselle puolelle. 8. Avaa luukun lukituksen F ruuvit, paina sitä hieman alaspäin ja irrota se laitteen etuseinämästä. 9. Paina peitelevyn G lukitusnuppia alas, paina peitelevyä hiukan alaspäin ja irrota se laitteen etuseinämästä. 10. Siirrä luukun lukitus F vastakkaiselle puolelle ja kiinnitä ruuveilla. 11. Aseta peitelevy G paikalleen toisella puolella ja napsauta lukitusnuppi paikalleen. asennetaan lattialle ja kuivausrumpu sen lopussa näkyvää viestiä o VESISÄILIÖ ei tällöin tarvitse huomioida. Suurin sallittu nostokorkeus: 1m kuivausrummun alustan tasolta; suurin sallittu nostokorkeus: 3m. 25 Takuu Suomi Takuu Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana: aiheettomasta huoltokäynnistä ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu. EU-maat Laitteella on käyttömaan lainsäädännön mukainen takuu. Kuljetusvauriot Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle. Valtuutetut huoltoliikkeet Suomi Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon (0,1597h/min (0,95 mk/min)+pvm),* tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa". Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Kuluttajaneuvonta Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon (0,1597h/min (0,95 mk/min)+pvm). 26 Huolto ja varaosat Jos laitteessa ilmenee tekninen häiriö, tarkista ensin, onko ongelma korjattavissa käyttöohjeen avulla (katso kappale "Mitä tehdä, jos..."). Jos ongelma ei ole korjattavissa käyttöohjeessa annettujen ohjeiden avulla, ota yhteyttä valtuutettuun huoltoliikkeeseen. Muista mainita seuraavat tiedot: - Laitteen malli Tuotenumero (PNC) Sarjanumero (S-No.) (katso numerot tyyppikilvestä) Virhetyyppi Koneen mahdollisesti antama virheilmoitus Kirjoita koneen tyyppikilvessä mainitut tunnusnumerot tähän: Laitteen malli PNC (tuotenumero): S-No (sarjanumero): From the Electrolux Group. The world s No.1 choice. Electrolux-konserni on maailman suurin keittiö-, siivous- ja puutarhakoneiden valmistaja. Electroluxin tuotteita myydään yli 150 maassa ympäri maailmaa vuosittain yli 55 miljoonaa kappaletta (mm. jääkaappeja, liesiä, pesukoneita, pölynimureita, moottorisahoja sekä ruohonleikkureita) n. 14 miljardin dollarin arvosta. AEG Hausgeräte GmbH Postfach 1036 D Nürnberg Copyright by AEG Oikeus muutoksiin pidätetään.
