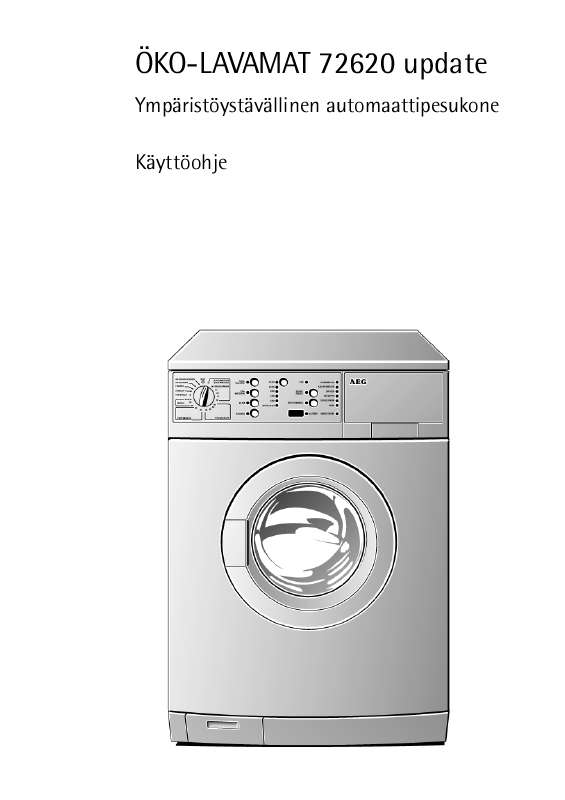

Käyttöoppaasi. AEG-ELECTROLUX LAV W

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle AEG-ELECTROLUX LAV W. Löydät kysymyksiisi vastaukset AEG-ELECTROLUX LAV W käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje AEG-ELECTROLUX LAV W Käyttöohjeet AEG-ELECTROLUX LAV W Käyttäjän opas AEG-ELECTROLUX LAV W Omistajan käsikirja AEG-ELECTROLUX LAV W Käyttöopas AEG-ELECTROLUX LAV W Käyttöoppaasi. AEG-ELECTROLUX LAV W

2 Käsikirjan tiivistelmä ohjeita on ehdottomasti noudatettava Tämä merkintä ohjaa sinua askel askeleelta laitteen käytössä Tämän merkin jälkeen saat laitteen hallintaan ja näppärään käyttöön liittyviä lisätietoja. Laitteen taloudelliseen ja ympäristöä säästävään käyttöön liittyvät vinkit ja ohjeet on merkitty apilanlehdellä. Siltä varalta, että laitteen toiminnassa ilmenee häiriöitä, löydät käyttöohjeesta vinkkejä niiden korjaukseen, ks. luku "Mitä tehdä, jos...". Mikäli ilmenee teknisiä ongelmia, voit kääntyä valtuutetun huoltoliikkeen puoleen. Huomioi myös kohdassa "Huolto" annetut ohjeet. Painettu ympäristöystävällisesti valmistetulle paperille. Ekologisesti ajatteleva toimii myös ekologisesti... 2 Sisällys SISÄLLYS Käyttöohje Turvallisuus. Jätehuolto Ympäristövinkkejä Laitteen kuvaus.. 9 Etupuoli Lokerikko pesu- ja hoitoaineille Käyttöpaneeli.

3 Ohjelmavalitsin. 10 Lisäohjelmanäppäimet 11 Kulutusarvot ja kesto.. 12 Mitä tarkoittaa "update"? Ennen ensimmäistä pesukertaa Pesua edeltävät valmistelut.. Pyykin lajitteleminen ja valmistelu Pyykkilajit ja hoitomerkinnät.. Pesu- ja hoitoaineet.... Mikä pesu- ja hoitoaine?.

4 .. Kuinka paljon pesu- ja hoitoainetta?... Vedenpehmentimen käyttäminen... Pesukierroksen suorittaminen..... Lyhytkuvaus laitteen käytöstä Pesuohjelman asettaminen.... Linkoustehon muuttaminen/veden jättäminen koneeseen... Ajastuksen säätö Täyttöluukun avaaminen ja sulkeminen... Pyykin laittaminen kuivausrumpuun Pesu-/hoitoaineiden lisääminen..... Käynnistä pesuohjelma Pesuohjelman kulku.

5 .... Pesuohjelma päättynyt/pyykin ottaminen pois koneesta Sisällys Ohjelmataulukot Pesu... Erillinen huuhtelu/tärkkäys/kyllästys.... Erillinen huuhtelu Erillinen linkous... Puhdistus ja hoito Käyttöpaneeli Pesuainelokerikko. Pesurumpu....

6 ... Täyttöluukku..... Mitä tehdä, jos.... Häiriöiden poistaminen Jos pesutulos ei ole tyydyttävä..... Hätätyhjennyksen suorittaminen.... Pesuvesipumpun puhdistus.... Täyttöluukun lukituksen hätäaukaisu..... Ylimääräiset huuhtelut ja/tai pesuveden jäähdyttäminen Pystytys- ja liitäntäohjeet.. 35 Asennuksen yhteydessä huomioitavia turvallisuusohjeita Laitteen mitat..

7 .. 36 Kuva edestä ja sivulta Kuva takaapäin Laitteen sijoitus.. Laitteen kuljetus.. Kuljetustukien poisto... Sijoituspaikan valmistelu Sijoitus valetulle sokkelille. Sijoitus joustavalle alustalle..... Tasoita lattian epätasaisuudet....

8 Sisällys Sähköliitäntä Vesi- ja viemäriliitännät..... Vesiliitäntä Sallittu vedenpaine..... Vedentulo... Viemäriliitäntä.... Yli 1m:n korkeudella oleva poistoliitäntä Tekniset tiedot Huoltoliikkeet

9 . Takuuehdot.... Hakemisto Huolto Käyttöohje KÄYTTÖOHJE 1 Turvallisuus AEG-sähkölaitteiden turvallisuus vastaa tekniikan hyväksyttyjä sääntöjä ja laiteturvallisuuslakia. Siitä huolimatta katsomme valmistajan velvollisuudeksemme antaa seuraavat ohjeet. Ennen ensimmäistä käyttöönottoa Noudata tämän käyttöohjeen kohdassa "Pystytys- ja liitäntäohjeet" annettuja ohjeita. Jos kone toimitetaan talvipakkasella: Pidä pesukonetta ennen sen käyttöönottoa 24 tuntia huonelämpötilassa. Käyttöoppaasi. AEG-ELECTROLUX LAV W

10 Käyttötarkoitusta vastaava käyttö Automaattipesukone on tarkoitettu vain kotitalouskäyttöön tavallisen pyykin pesuun. Jos laitetta käytetään väärin tai muuhun tarkoitukseen, valmistaja ei vastaa mahdollisista vaurioista. Pesukoneeseen ei saa tehdä turvallisuussyistä rakenteellisia tai muita muutoksia. Käytä vain pesuaineita, jotka soveltuvat automaattipesukoneille. Noudata pesuaineenvalmistajan antamia ohjeita. Pyykin joukossa ei saa olla helposti syttyviä liuottimia. Huomioi tämä myös, kun peset esipuhdistettua pyykkiä. Älä käytä automaattipesukonetta kemialliseen puhdistukseen. Automaattipesukoneessa saa käyttää värjäys-/värinpoistoaineita vain, jos tuotteiden valmistaja on sen nimenomaisesti sallinut. Emme vastaa mahdollisista vahingoista. Käytä vain vesijohtovettä. Käytä sade- tai talousvettä vain, jos se täyttää standardien DIN1986 ja DIN1988 vaatimukset. Pakkasvauriot eivät kuulu takuun piiriin! Jos automaattipesukone on sijoitettu pakkaselle alttiisiin tiloihin, on pakkasen uhatessa suoritettava hätätyhjennys (ks. luku "Hätätyhjennys"). Irrota lisäksi tuloletku vesihanasta ja aseta se lattialle. 6 Käyttöohje Lasten turvallisuus Pakkauksen osat (esim. kalvot, styrox) voivat aiheuttaa vaaraa lapsille. Tukehtumisvaara! Pidä pakkauksen osat poissa lasten ulottuvilta. Lapset eivät usein ymmärrä sähkölaitteiden käyttöön liittyviä vaaratekijöitä. Huolehdi tämän vuoksi siitä, että käyttöä valvotaan, äläkä anna lasten leikkiä automaattipesukoneella on olemassa vaara, että lapset lukitsevat itsensä laitteen sisään. Huolehdi siitä, että lapset tai pieneläimet eivät kiipeä pesukoneen rummun sisään. Kun hävität automaattipesukoneen: vedä verkkopistoke pistorasiasta, riko luukun lukko, leikkaa sähköjohto poikki sekä hävitä pistoke ja johdon pää. T&esuaine voidaan tällöin aina annostella kovuusluokan I (= pehmeä) mukaan. 8 Käyttöohje Laitteen kuvaus Etupuoli Lokerikko pesu- ja hoitoaineille Arvokilpi (täyttöluukun takaosassa) Käyttöpaneeli Täyttöluukku ja kahva Pesuvesipumpun luukku Ruuvattavat jalat (korkeutta voidaan säätää) Lokerikko pesu- ja hoitoaineille k Esipesuaine/ liotusaine tai vedenpehmennin Varsinainen pesuaine (jauhemainen) ja mahdollisesti vedenpehmennin Tahrasuola Nestemäiset hoitoaineet (huuhteluaine, muotohuuhteluaine, tärkki) Imunostimen kansi (oltava lujasti paikoillaan) l m w 9 Käyttöohje Käyttöpaneeli Näyttö LUUKKU Ohjelmavalitsin Näppäin linkousteho/vesi KONEESSA Ohjelmankulkunäyttö Näppäin KÄYNNISTYS/ TAUKO Lisäohjelmanäppäimet Monitoiminäyttö Näppäin AJASTUS Näyttö YLIANN. Ohjelmavalitsin Ohjelmanvalitsin määrää pesuominaisuudet (esim. veden määrän, rummun liikkeen, huuhtelukertojen määrän, linkoustehon) ja pesuveden lämpötilan pyykkilaadun mukaan. SEIS Kytkee pesukoneen pois päältä; kaikissa muissa asennoissa pesukone on päällä. VALKOPESU/KIRJOPESU Pääpesuohjelma valko-/kirjopyykkiä varten, lämpötila 30 C - 95 C. 2 Asento SÄÄSTÖPESU: energiaa säästävä ohjelma n. 67 C:ssa vähän tai tavallisen likaiselle valkopyykille, pidennetty pesuaika (ei voida yhdistää LYHYT PESU- ja TAHROJA-ohjelman kanssa). SILIÄVÄT TEKSTIILIT Siliävien tekstiilien varsinainen pesuohjelma, lämpötila 30 C 60 C. HIENOPESU Pääpesuohjelma hienopyykkiä varten, lämpötila 30 C tai 40 C. 10 Käyttöohje VILLA / P (Käsinpesu) Pääpesuohjelma (kylmä 40 C) konepesunkestävää villaa sekä käsinpestäviä villavaatteita ja silkkiä varten, jos niissä on hoitomerkintä ï (käsinpesu). HIENO HUUHT. Erillinen, hellävarainen huuhteluohjelma esim. käsin pestyjen tekstiilien huuhteluun (2 huuhtelua ja varovainen linkous). TÄRKKÄYS Erillinen tärkkäys, erillinen huuhtelu, kostean pyykin erillinen kyllästäminen (1 huuhtelu, joukkoon huuhdotaan nestemäinen hoitoaine huuhtelulokerosta w, ja linkous). VEDEN POISTO Veden pumppaus pois, kun vesi on jätetty koneeseen (ilman linkousta). LINKOUS Veden pumppaus pois, kun vesi on jätetty koneeseen, ja linkous tai käsin pestyn valko-/kirjopyykin erillinen linkous. VAROV. LINKOUS Veden pumppaus pois, kun vesi on jätetty koneeseen, ja varovainen linkous tai erillinen herkkien tekstiilien (siliävät tekstiilit, hienopyykki, villa) varovainen linkous. Lisäohjelmanäppäimet Lisäohjelmanäppäimien avulla voidaan sovittaa pesuohjelma pyykin likaantumisasteen mukaan. Normaalisti likaisen pyykin pesuun lisäohjelmia ei tarvita. Toimintoja voidaan yhdistellä keskenään ohjelmasta riippuen. ESIPESU Kylmä esipesu ennen automaattista varsinaista pesua. LIOTUS Noin 1 tunti 40 C:ssa. Kestoa voidaan jatkaa näppäimen AJASTUS avulla enint. 19 tuntia. Varsinainen pesuohjelma alkaa tämän jälkeen automaattisesti. LYHYT PESU Lyhennetty vakiopesukierros vähälikaiselle pyykille. 11 Käyttöohje TAHROJA Erittäin likaisen pyykin tai tahraisen pyykin käsittelyyn. (Tahrasuola huuhtoutuu ohjelman aikana pyykin joukkoon huuhtelulokerosta m; huuhtoutumisajankohta on optimoitu. ) 3 Kun ohjelmaksi on asetettu VILLA/P (käsinpesu), lisäohjelmia ei voida valita (näppäinten painamisella ei ole vaikutusta). Kulutusarvot ja kesto Seuraavassa taulukossa eri ohjelmia varten annetut arvot on määritetty vakio-olosuhteissa. Ne antavat suuntaviivoja tavallista kotitalouskäyttöä varten. Ohjelmanvalitsin/Lämpötila VALKOPESU/KIRJOPESU 95 VALKOPESU/KIRJOPESU 60 1) VALKOPESU/KIRJOPESU 40 SILIÄVÄT TEKSTIILIT 40 HIENOPESU 30 VILLA / P (käsinpesu) 30 Täyttömäärä kiloissa ,5 2,5 2 Vesi litroina Energia kwh:na 1,70 0,94 0,60 0,50 0,40 0,28 Aika minuutteina ) Ohje: Ohjelma-asetus standardin EN mukaista tarkastusta varten Mitä tarkoittaa "update"? Uudenlaatuiset tekstiilit tai uudet pesuaineet saattavat tulevaisuudessa vaatia uudenlaista pesutekniikkaa (esim. Käyttöoppaasi. AEG-ELECTROLUX LAV W

11 ylimääräistä huuhtelukierrosta, lisää vettä pesuaineen huuhtomiseksi koneeseen,...). Pesukoneen valmistuksessa on varauduttu tähän. Pesukoneesi ohjaus on täyselektroninen. Tietokoneohjelma, jossa tämä ohjaus on määritelty, on ohjelmoitavissa uudelleen. Kun pesutekniikassa on saavutettu uusi kehitystaso, voit saattaa automaattipesukoneesi ajan tasalle "update"-palvelun avulla. Jos haluat tarkempia tietoja "update"-palvelusta, käänny valtuutetun huoltoliikkeen puoleen. Huoltoliikkeeltä saat myös tietoa "update"-palvelun kustannuksista. 12 Käyttöohje Ennen ensimmäistä pesukertaa 0 1. Vedä pesuainelokerikkoa vähän ulos käyttöpaneelista. 2. Kaada n. 1 litra vettä pesuainelokerikon läpi pesukoneeseen. Vasta tämä sulkee pesuvesisäiliön ja EKO-suljin toimii kunnolla. 3. Pese koneella yksi pesukierros ilman pyykkiä (VALKOPESU 95, puolella pesuainemäärällä). Tällä tavalla rummusta ja pesuvesisäiliöstä poistuvat mahdolliset valmistusjäänteet. Pesua edeltävät valmistelut Pyykin lajitteleminen ja valmistelu Lajittele pyykki hoitomerkintöjen ja pyykkilajin mukaan (ks. luku "Pyykkilajit ja hoitomerkinnät"). Tyhjennä taskut. Poista metalliesineet (paperiliittimet, hakaneulat jne.). Jotta pyykki ei vahingoitu tai kierry solmulle: sulje vetoketjut, napita pussilakanat ja tyynyliinat kiinni, solmi irralliset nauhat, esimerkiksi esiliinoista, yhteen. Käännä kaksinkertaisesta kudoksesta valmistetut tekstiilit nurin (makuupussi, anorakki tms. ). Kudotut värilliset tekstiilit sekä villa ja tekstiilit, joihin on kiinnitetty koruja: käännä sisäpuoli ulospäin. Pese pienet ja herkät tekstiilit (vauvan sukat, sukkahousut, rintaliivit jne.) mieluiten verkon, vetoketjullisen tyynyn tai suurempien sukkien sisällä. Käsittele verhoja erityisen varovasti. Poista metallirullat ja teräväreunaiset muovirullat tai sulje ne verkkoon tai pussiin. Emme vastaa vaurioista. Värillistä ja valkoista pyykkiä ei tule pestä samalla kertaa. Muussa tapauksessa valkoinen pyykki harmaantuu. Uusissa värillisissä tekstiileissä on usein runsaasti väriaineita. Pese tällaiset tekstiilit ensimmäisen kerran erikseen. Pese pienet ja suuret tekstiilit sekaisin! Tällä tavoin pesuteho paranee ja pyykki jakautuu paremmin linkouksen aikana. Kuohkeuta pyykkiä, ennen kuin täytät sen pesukoneeseen. 13 Käyttöohje Täytä pyykki rumpuun auki taitettuna. Noudata hoito-ohjeita "pestävä erillään" ja "pestävä useamman kerran erillään"! Pyykkilajit ja hoitomerkinnät Hoitomerkinnät helpottavat oikean pesuohjelman valintaa. Pyykki tulisi lajitella sen laadun ja hoitomerkintöjen mukaisesti. Hoitomerkinnöissä mainitut lämpötilat ovat aina maksimilämpötiloja. Valkopesu ç Puuvillaja pellavatekstiilit, joissa on tämä hoitomerkintä, kestävät hyvin mekaanista rasitusta ja korkeita lämpötiloja. Tällaiselle pyykille sopii ohjelma VALKOPESU/KIRJOPESU. Kirjopesu è ë Puuvilla- ja pellavatekstiilit, joissa on tällaiset hoitomerkinnät, kestävät hyvin mekaanista rasitusta ja korkeita lämpötiloja. Tällaiselle pyykille sopii ohjelma VALKOPESU/KIRJOPESU. Siliävät tekstiilit ê í î Käsitellyt puuvillatekstiilit, puuvillasekoitteet ja synteettiset kuidut, joissa on tällaiset hoitomerkinnät, vaativat mekaanisesti varovaisempaa käsittelyä. Tällaiselle pyykille sopii ohjelma SILIÄVÄT TEKSTIILIT. Hienopesu ì Kerroskuitutekstiilit, mikrokuidut, synteettiset kuidut, ja verhot, joissa on tällaiset hoitomerkinnät, vaativat erityisen varovaista käsittelyä. Tällaiselle pyykille sopii ohjelma HIENOPESU. Villa ja erityisen herkät tekstiilit 9 ì ï Villa, villasekoitteet ja silkkitekstiilit, joissa on tällaiset hoitomerkinnät, ovat erityisen herkkiä mekaaniselle rasitukselle. Tällaiselle pyykille sopii ohjelma VILLA/P (käsinpesu). Huomio! Tekstiileitä, joissa on hoitomerkintä ñ (ei vesipesua!), ei saa pestä automaattipesukoneessa! 14 Käyttöohje Pesu- ja hoitoaineet Mikä pesu- ja hoitoaine? Käytä vain sellaisia pesu- ja hoitoaineita, jotka soveltuvat konepesuun. Noudata aina valmistajan antamia ohjeita. Kuinka paljon pesu- ja hoitoainetta? Pesuaineen määrä riippuu: täyttömäärästä 2 Ellei pesuaineen valmistaja anna erityisiä annosteluohjeita vajaata koneellista varten, käytä pesuainetta kolmanneksen vähemmän koneen ollessa puolillaan. Jos koneessa on vielä vähemmän pyykkiä, käytä vain puolet täydelle koneelliselle tarkoitetusta määrästä. pyykin likaantumisasteesta vesijohtoveden kovuudesta Noudata pesu- ja hoitoaineen valmistajan antamia käyttö- ja annosteluohjeita. Vedenpehmentimen käyttäminen Kun vesi on keskikovaa tai kovaa (kovuusluokasta II alkaen), tulisi käyttää vedenpehmennintä. Noudata valmistajan antamia ohjeita! Pesuaine annostetaan tällöin aina kovuusluokan I (= pehmeä) mukaan. Tietoja paikallisesta vedenkovuudesta antaa paikkakunnan vesilaitos. 2 Koska vedenpehmennin huuhtoutuu mukaan ennen varsinaista pesuainetta (veden pehmennys etukäteen), riittää vedenpehmentimen annokseksi 80 % pakkauksessa mainitusta määrästä. Veden kovuusluokat Kovuusluokka Veden kovuus dh:na (asteina saksalaista kovuutta) yli 21 Veden kovuus mmol:na/l (millimooleina litraa kohti) alle 1,3 1,3 2,5 2,5 3,8 yli 3,8 I pehmeä II keskikova III kova IV erittäin kova 15 Käyttöohje Pesukierroksen suorittaminen Lyhytkuvaus laitteen käytöstä Pesukierroksen vaiheet ovat seuraavat: 0 1. Oikean pesuohjelman asettaminen: aseta ohjelma ja lämpötila ohjelmanvalitsimen avulla tarvittaessa aseta lisäohjelma(t) 2. Muuta tarvittaessa linkoustehoa/valitse VESI KONEESSA. 3. Säädä tarvittaessa AJASTUS. 4. Avaa täyttöluukku, täytä pyykki koneeseen. 5. Sulje täyttöluukku. 6. Pesu-/hoitoaineet lisätään. 7. Pesuohjelma käynnistetään. Kun pesuohjelma on päättynyt: Huomio! Jos pesuohjelma on päättynyt huuhteluun (vesi koneessa), ennen täyttöluukun avaamista täytyy suorittaa VEDEN POISTO, LINKOUS tai VAROV. Käyttöoppaasi. AEG-ELECTROLUX LAV W

12 LINKOUS. 8. Avaa täyttöluukku, ota pyykki pois koneesta. 9. Pesukoneen kytkeminen pois päältä: ohjelmanvalitsin asetetaan asentoon SEIS. 16 Käyttöohje Pesuohjelman asettaminen 3 0 Pyykkilaadulle sopivan ohjelman valinta, oikea lämpötila ja mahdollisesti tarvittavat lisäohjelmat näet luvusta "Ohjelmataulukot". Aseta ohjelmanvalitsin haluamasi pesuohjelman ja lämpötilan kohdalle. Monitoiminäyttö osoittaa asetetun ohjelman odotettavissa olevan keston minuutteina. 0 Valitse tarvittaessa lisäohjelma(t): Valittujen lisäohjelmien näytöissä palaa valo. Jos haluat muuttaa asetusta, paina jotain muuta näppäintä. Jos haluat poistaa valinnan, paina näppäintä vielä kerran. Linkoustehon muuttaminen/veden jättäminen koneeseen 0 Tarvittaessa muuta loppulinkouksen tehoa/jätä vesi koneeseen: Paina linkoustehon valintanäppäintä niin monta kertaa, että haluttu linkousteho (tai VESI KONEESSA) on valittuna. Jos valitset toiminnon VESI KONEESSA, pyykki jää viimeiseen huuhteluveteen, sitä ei lingota. Jos et muuta linkoustehoa, loppulinkous suoritetaan automaattisesti pesuohjelman mukaan sovitetulla teholla: VALKOPESU/KIRJOPESU 1200 kierrosta minuutissa SILIÄVÄT TEKSTIILIT 1000 kierrosta minuutissa HIENOPESU 1000 kierrosta minuutissa VILLA/P (käsinpesu) 1000 kierrosta minuutissa Välilinkouksen kierrosluku riippuu valitusta ohjelmasta eikä sitä ole mahdollista muuttaa Käyttöohje Ajastuksen säätö 0 Tarvittaessa säädä ajastus: paina näppäintä AJASTUS niin monta kertaa, että monitoiminäyttöön tulee haluamasi odotusaika, esim. 12h tarkoittaa sitä, että ohjelma alkaa 12 tunnin kuluttua. Jos näytössä on lukema 19h ja painat näppäintä vielä kerran, näyttöön ilmestyy valitun pesuohjelman kesto (näyttö minuutteina, esim. 119). Tällöin ajastus ei ole päällä. Kun on valittu LIOTUS, ajastuksella säädetään liotusaika. (Jos aikaa ei säädetä erikseen, liotusaika on n. 1 tunti.) 3 Täyttöluukun avaaminen ja sulkeminen 0 0 Avaaminen: vedä täyttöluukussa olevasta kahvasta. Sulkeminen: paina täyttöluukku tiukasti kiinni Kun laite on päällä, merkkivalo LUUKKU osoittaa, voidaanko täyttöluukku avata: vihreä = luukku voidaan avata seis = luukkua ei voida tällä hetkellä avata punainen = luukku on auki Pyykin laittaminen kuivausrumpuun Maksimitäyttömäärät ks. "Ohjelmataulukot". Pyykin oikeaan valmisteluun liittyviä ohjeita löydät luvusta "Pyykkilajit ja hoitomerkinnät" Lajittele ja valmistele pyykki. 2. Avaa täyttöluukku: vedä täyttöluukun kahvasta. 3. Laita pyykki kuivausrumpuun. Huomio! Älä jätä pyykkiä luukun väliin luukkua sulkiessasi. Kone voi vioittua siitä! 4. Sulje täyttöluukku lujasti kiinni Käyttöohje Pesu-/hoitoaineiden lisääminen. Pesu- ja hoitoaineisiin liittyviä ohjeita löydät luvusta "Pesu- ja hoitoaineet" Avaa lokerikko: tartu lokerikon alapuolella olevaan läppään (1) ja vedä lokerikkoa ulospäin rajoittimeen saakka (2). 2. Täytä pesu-/hoitoaineet. 3 k l Esipesuaine/liotusaine (lisäohjelmia ESIPESU/LIOTUS varten) tai vedenpehmennin Jauhemainen varsinainen pesuaine (Jos käytät vedenpehmennintä mutta tarvitset lokeron k esipesu-/ liotusainetta varten, kaada vedenpehmennin varsinaisen pesuaineen päälle lokeroon l.) Tahrasuola (vain lisäohjelman TAHROJA yhteydessä) m w Nestemäiset hoitoaineet (huuhteluaine, muotohuuhteluaine, tärkki) Huomio! Täytä lokero enintään MAKS-merkintään asti. Voit laimentaa sakeita aineita tai liuottaa jauhemaisia niin, että ne ylettyvät lokerossa MAKS-merkintään asti. 3. Työnnä lokerikko kokonaan sisään. Jos käytät nestemäisiä pesuaineita: Lisää nestemäinen pesuaine valmistajan toimittamassa annostelijassa. Noudata pesuaineen pakkauksessa annettuja ohjeita. 19 Käyttöohje Käynnistä pesuohjelma 0 1. Tarkista, onko vesihana auki. 2. Käynnistä pesuohjelma: paina näppäintä KÄYNNISTYS/TAUKO. Pesuohjelma käynnistyy heti tai ajastimella asetetun ajan kuluttua. 3 Jos LUUKKU-näytössä palaa punainen valo, kun painat KÄYNNISTYS/ TAUKO-näppäintä, ei täyttöluukku ole kunnolla kiinni. Sulje täyttöluukku hyvin ja paina uudelleen näppäintä KÄYNNISTYS/TAUKO. ajastusta käytettäessä: Ajastus ajan kuluessa monitoiminäyttö osoittaa, kuinka kauan aikaa vielä on jäljellä ohjelman käynnistymiseen (näyttö täysinä tunteina). Tänä aikana voit lisätä pyykkiä, muuttaa aika-asetusta tai keskeyttää ajastuksen. Pyykin lisääminen: kun painat näppäintä KÄYNNISTYS/TAUKO, voit avata täyttöluukun. Täytön jälkeen sulje luukku ja paina uudelleen näppäintä KÄYNNISTYS/TAUKO. Ajastuksen muuttaminen tai keskeyttäminen: paina näppäintä AJASTUS, kunnes näyttöön tulee haluamasi aika; kun näytössä on ohjelman kesto (näyttö minuutteina, esim. 119), pesuohjelma käynnistyy ilman viivettä. 20 Käyttöohje Pesuohjelman kulku Ohjelmavaiheen näyttö Valitut ohjelmavaiheet tulevat ohjelmavaiheen näyttöön ennen ohjelman käynnistämistä. Pesuohjelman aikana näyttö osoittaa käynnissä olevan ohjelmavaiheen. Monitoiminäyttö Ohjelman jäljellä oleva kestoaika näkyy monitoiminäytössä (minuutteina) ohjelman päättymiseen saakka. 3 Automaattipesukoneen ohjaus mukauttaa ohjelman automaattisesti (pyykin määrä ja laatu, epätasapainon tunnistus, erikoishuuhtelu jne. ), joten jäljellä olevan ajan laskenta saattaa välillä pysähtyä tai arvo muuttua. Linkoustehon muuttaminen Pesuohjelman aikana voidaan vielä muuttaa linkoustehoa tai valita toiminto VESI KONEESSA. Muita säätöjä ei voi muuttaa. 0 Ohjelman keskeytys Jos haluat keskeyttää pesuohjelman ennen sen päättymistä, käännä ohjelmavalitsin kohtaan SEIS. Käyttöoppaasi. AEG-ELECTROLUX LAV W

13 Pesuohjelma voidaan keskeyttää koska tahansa KÄYNNISTYS/TAUKOnäppäimellä ja jatkaa sitä painamalla tätä näppäintä uudelleen. Pesuohjelman muuttaminen ei ole kuitenkaan mahdollista edes tauon aikana Käyttöohje Pesuohjelma päättynyt/pyykin ottaminen pois koneesta Kun pesuohjelma on päättynyt, ohjelmavaiheen näytössä palaa valo kohdassa LOPPU. Jos VESI KONEESSA oli valittuna, näppäimen KÄYNNISTYS/TAUKO vieressä oleva merkkivalo palaa Jos on käytetty toimintoa VESI KONEESSA, on ensin pumpattava vesi pois: Paina joko näppäintä KÄYNNISTYS/TAUKO (laite linkoaa pyykin käytettyä ohjelmaa vastaavalla teholla; voit muuttaa linkoustehoa vielä linkouksen aikanakin näppäimen linkousteho/vesi KONEESSA avulla), tai käännä ohjelmavalitsin kohtaan VEDEN POISTO ja paina näppäintä KÄYNNISTYS/TAUKO (vesi pumpataan pois koneesta ilman linkousta), tai aseta ohjelmanvalitsin kohtaan LINKOUS tai VAROV. LINKOUS, ja paina näppäintä KÄYNNISTYS/TAUKO (laite linkoaa pyykin tavallisella teholla tai varovaisesti). Tämän ohjelmavaiheen päätyttyä LOPPUnäyttöön syttyy valo. 2. Avaa täyttöluukku. Kun kohdassa LUUKKU palaa vihreä valo, täyttöluukku voidaan avata. 3. Kierrä ohjelmanvalitsin asentoon SEIS. 4. Ota pyykit ulos. 5. Sulje vesihana. 6. Vedä pesuainelokerikko pesemisen päätyttyä hieman auki, jotta se voi kuivua. Jätä täyttöluukku vain nojalleen, jotta pesukone voi tuulettua. 3 Jos näytössä YLIANN. palaa valo, on päättyneessä pesuohjelmassa käytetty liian paljon pesuainetta ja tästä syystä suoritettu ylimääräinen huuhtelukierros. Noudata seuraavalla pesukerralla pesuaineen valmistajan annosteluohjeita sekä täyttömäärää! Huomio! Jos pesukonetta ei käytetä pitempään aikaan: Sulje vesihana ja irrota pesukone verkkovirrasta. 22 Käyttöohje Ohjelmataulukot Pesu Seuraavassa ei mainita kaikkia mahdollisia asetuksia vaan pelkästään normaalissa käytössä yleisimmin tarvittavat ja järkevät asetukset. maks. täyttömäärä (kuivapaino)1 Pyykkilaji, hoitomerkinnät Ohjelmanvalitsin Lämpötila mahdolliset lisäohjelmat ESIPESU Valkopesu ç 5kg VALKOPESU/KIRJOPESU 95 LIOTUS LYHYT PESU TAHROJA Säästöpesuohjelma: Valkopesu ç 5kg VALKOPESU/KIRJOPESU SÄÄSTÖPESU ESIPESU LIOTUS ESIPESU Kirjopesu èë 5kg VALKOPESU/KIRJOPESU LIOTUS LYHYT PESU TAHROJA ESIPESU Siliävät tekstiilit êíî 2,5kg SILIÄVÄT TEKSTIILIT LIOTUS LYHYT PESU TAHROJA 2,5kg (tai 15-20m2 verhoja) ESIPESU HIENOPESU 30, 40 LIOTUS LYHYT PESU TAHROJA Hienopesu ì Villa/käsinpesu 9ìï P 2kg VILLA KYLMÄ 40 1) 10 litran sankoon mahtuu noin 2,5kg kuivaa pyykkiä (puuvilla). 23 Käyttöohje Erillinen huuhtelu/tärkkäys/kyllästys Pyykkilaji Valko-/Kirjopesu Siliävät tekstiilit Hienopesu 5kg 2,5kg 2,5kg TÄRKKÄYS Maks. täyttömäärä (kuivapaino) Ohjelmavalitsin Erillinen huuhtelu Pyykkilaji Valko-/Kirjopesu Siliävä Hienopesu Villa/käsinpesu 5kg 2,5kg HIENO HUUHT. 2,5kg 2kg Maks. täyttömäärä (kuivapaino) Ohjelmavalitsin Erillinen linkous Pyykkilaji Valko-/Kirjopesu Siliävä Hienopesu Villa/käsinpesu 5kg 2,5kg 2,5kg 2kg VAROV. LINKOUS Maks. täyttömäärä (kuivapaino) Ohjelmavalitsin LINKOUS 24 Käyttöohje Puhdistus ja hoito Käyttöpaneeli Huomio! Paneelin ja käyttöosien puhdistuksessa ei saa käyttää huonekalunhoitoaineita tai syövyttäviä tai hankaavia puhdistusaineita. Pyyhi etupaneeli kostealla liinalla. Käytä lämmintä vettä. 0 Pesuainelokerikko Pesuainelokerikko tulisi puhdistaa aika ajoin Vedä pesuainelokerikko ulos rajoittimeen asti. 2. Ota lokerikko irti voimakkaasti vetäisten. 3. Irrota imunostimen kansi. 4. Puhdista imunostimen kansi juoksevan veden alla. 5. Puhdista lokerikko taustapuolelta lämpimällä vedellä. Käytä mieluiten pulloharjaa. 6. Paina imunostimen kansi paikalleen rajoittimeen asti, niin että se on lujasti kiinni. 7. Pese koneen koko pesuainelokerikkoalue harjalla. 8. Laita pesuainelokerikko paikalleen ohjauskiskoihin ja työnnä lokerikko sisään. 25 Käyttöohje Pesurumpu Pesurumpu on valmistettu ruostumattomasta jaloteräksestä. Rummun pinnalle voi kerääntyä ruostetta, mikäli pyykin joukossa on ruostuvia kappaleita. Huomio! Älä puhdista teräsrumpua happoa sisältävillä kalkinpoistoaineilla, kloori- tai rautapitoisilla hankausaineilla tai teräsvillalla. Valtuutetusta huoltoliikkeestä saat puhdistukseen soveltuvia aineita. Poista rummulle muodostuneet ruostekerrokset jaloteräkselle tarkoitetulla puhdistusaineella. 0 Täyttöluukku 0 Tarkasta säännöllisesti, onko täyttöluukun takaosassa olevassa kumirenkaassa likaa tai muuta asiaankuulumatonta ja poista se tarvittaessa. 26 Käyttöohje Mitä tehdä, jos... 3 Aikaisemmista pesukonemalleista poikkeava, viheltävä ääni linkouksen aikana on peräisin nykyaikaisesta häiriötaulukkoa). Korjattuasi vian paina näppäintä sähköliitännän sulake ei ole kunnossa. Pesukone ei toimi. Täyttöluukku ei ole kunnolla ei tule vettä. Näyttöön ilmestyy virhekoodi (1. Vesihana on Pistä verkkopistoke pistorasiaan. Vaihda syy Apu Sulje täyttöluukku on vain erittäin vähän pyykkiä (esim. vain yksi on luultavasti laitettu liikaa. Tuloletkun kierreliitäntä ei ole tiivis. Poistoletku pesuaine valmistajan ohjeiden mukaan. Ruuvaa tuloletku kunnolla kiinni. Tarkasta poistoletku ja vaihda se tarvittaessa. Sulje kansi syy On laitettu liikaa pyykkiä. Poistoletku on vettä. Näyttöön ilmestyy virpesuvesipumppu on tukossa. hekoodi (2. Sifoniliitännässä: sifoni on ei ole täysin laitteen puoleisessa kierreliittimessä oleva siivilä on tukossa. Käyttöoppaasi. AEG-ELECTROLUX LAV W

14 Huuhteluvesi on sameaa. Kun painat lisäohjelmanäppäintä, ei vastaavaan näyttöön syty valoa. Syynä on todennäköisesti pesuaine, joka sisältää paljon silikaattia. Valittua lisäohjelmaa ei ole mahdollista käyttää yhdessä asetetun ohjelman kanssa. Apu Laita vähemmän pyykkiä. Suorista letku. Käänny huoltopalvelun puoleen; sieltä saat varustesarjoja asennuksiin, joissa pumppauskorkeus on yli 1m. Kytke kone pois päältä ja vedä verkkopistoke irti, puhdista pesuvesipumppu. Puhdista sifoni. Odota, kunnes LUUKKUnäyttöön syttyy vihreä valo. Kierrä vesihana aivan auki. Puhdista siivilä. Pesuainelokerikkoon jää jäljelle pesuainetta. Puhdista siivilä. Ei vaikuta haitallisesti huuhtelutulokseen, käytä tarvittaessa nestemäistä pesuainetta. Muuta valintaa. 29 Käyttöohje Jos pesutulos ei ole tyydyttävä Jos pyykki on harmaata ja rumpuun on kerääntynyt kalkkia Pesuainetta on annosteltu liian vähän. Ei ole käytetty oikeata pesuainetta. Erityistä likaa ei ole käsitelty etukäteen. Valittu ohjelma tai lämpötila ei ole oikea. Komponentteja ei ole annosteltu oikeassa suhteessa käytettäessä useasta komponentista koostuvia pesuaineita. Jos pyykissä näkyy vielä harmaita tahroja Voiteen, rasvan tai öljyn likaaman pyykin pesuun on käytetty liian vähän pesuainetta. Pesulämpötila on ollut liian alhainen. Usein syynä on huuhteluaineen varsinkin tiivisteen joutuminen pyykkiin. Pese tällaiset tahrat mahdollisimman pian ja käytä kyseistä huuhteluainetta harkiten. Jos viimeisen huuhtelukerran jälkeen näkyy vielä vaahtoa Modernit pesuaineet voivat muodostaa vaahtoa vielä viimeisessä huuhteluvaiheessa. Pyykki on siitä huolimatta huuhdeltu riittävästi. Jos pyykissä näkyy vielä valkoisia jäänteitä. Kyseessä ovat nykyaikaisten pesuaineiden liukenemattomat ainesosat. Syynä ei ole riittämätön huuhteluteho. Ravistele ja harjaa pyykki. Tarvittaessa käännä pyykki nurin ennen pesua. Tarkista pesuainevalinta, tarvittaessa käytä nestemäistä pesuainetta. Hätätyhjennyksen suorittaminen Jos pesukone ei enää pumppaa pesuvettä pois, on suoritettava hätätyhjennys. Jos automaattipesukone on sijoitettu pakkaselle alttiisiin tiloihin, on pakkasen uhatessa suoritettava hätätyhjennys. Irrota lisäksi tuloletku vesihanasta ja aseta se lattialle. 30 Käyttöohje Varoitus! Kytke pesukone pois päältä ja vedä verkkopistoke pistorasiasta ennen hätätyhjennystä! Varo! Hätätyhjennysletkusta poistuva pesuvesi voi olla kuumaa. Palovammavaara! Anna pesuveden ensin jäähtyä ennen hätätyhjennystä! 0 1. Aseta alle laakea astia, johon keräät poistuvan pesuveden. 2. Käännä jalustan vasemmassa reunassa oleva luukku alas ja vedä se irti Irrota hätätyhjennysletku pidikkeestä. 4. Vedä hätätyhjennysletkua hieman ulospäin. 5. Aseta alle keruuastia. 6. Irrota hätätyhjennysletkun sulkutulppa kiertämällä sitä vastapäivään, vedä tulppa irti. Pesuvesi valuu ulos. Saatat joutua tyhjentämään keruuastian useamman kerran vesimäärän mukaan. Tätä varten sulje hätätyhjennysletku hetkeksi tulpan avulla. Kun pesuvesi on valunut kokonaan pois: 7. Työnnä sulkutulppa lujasti hätätyhjennysletkuun. 8. Työnnä hätätyhjennysletkua jälleen hieman sisäänpäin, niin että se lukittuu kiinni pidikkeeseen. 9. Asenna läppä jalustalevyyn ja sulje se. 3 EKO-sulkimen toimintaa ei enää voida taata, kun pesukone on täysin tyhjennetty. Laita pesukoneeseen tästä syystä ennen seuraavaa pesua n. 1litra vettä (kaada se koneeseen pesuainelokerikon kautta). 31 Käyttöohje Pesuvesipumpun puhdistus Varoitus! Ennen pesuvesipumpun puhdistusta kytke automaattipesukone pois päältä ja vedä pistoke pistorasiasta! 0 1. Suorita ensin hätätyhjennys (ks. edellinen kappale "Hätätyhjennyksen suorittaminen"). 2. Laita lattiariepu lattialle pesuvesipumpun kannen eteen. Vettä voi tulla vielä ulos. 3. Kierrä pesuvesipumpun kansi auki vastapäivään ja vedä se irti Poista vieraat kappaleet pumpun kotelosta. 5. Tarkista, pyöriikö pumpun siipipyörä. (Pumpun nykäyksittäinen liike on normaalia.) Ellei siipipyörä pyöri lainkaan, ota yhteys valtuutettuun huoltoliikkeeseen. 6. Aseta kansi takaisin paikoilleen (aseta kannessa olevat pykälät ohjainaukkoihin) ja kierrä se kiinni myötäpäivään. 7. Sulje hätätyhjennysletku, työnnä se paikalleen ja kiinnitä. 8. Sulje läppä. Täyttöluukun lukituksen hätäaukaisu Ellei täyttöluukku enää aukea (esim. lukko viallinen tai sähkökatko pesuohjelman aikana), voidaan suorittaa hätäaukaisu Jos täyttöluukun ikkunan kohdalla näkyy vettä, suorita ensin hätätyhjennys (ks. luku "Hätätyhjennyksen suorittaminen"). 2. Käännä ruuvia kolikon tai ruuvitaltan avulla vastapäivään. 3. Avaa täyttöluukku: vedä täyttöluukun kahvasta. 32 Kääntöruuvi Käyttöohje Ylimääräiset huuhtelut ja/tai pesuveden jäähdyttäminen Pesukone on säädetty siten, että vedenkulutus on mahdollisimman vähäistä. Allergiasta kärsiville saattaa kuitenkin olla eduksi käyttää huuhteluun runsaammin vettä (2 ylimääräistä huuhtelua). Joissakin tapauksissa saattaa olla tarpeen jäähdyttää pesuvesi ennen poispumppausta, jotta vältetään muovisten poistoputkien vaurioitumista. 3 Ylimääräiset huuhtelukerrat ja/tai pesuveden jäähdyttäminen lisäävät vedenkulutusta ja pidentävät ohjelman kestoa. Ylimääräiset huuhtelut (HUUHTELU+) 3 Tämän toiminnon ollessa päällä seuraa ohjelmien VALKO-/KIRJOPESU, HIENOPESU ja SILIÄV. TEKST. jälkeen 2 ylimääräistä huuhtelua. Käyttöoppaasi. AEG-ELECTROLUX LAV W

15 Laitteen toimitushetkellä ei ole asetettuna ylimääräisiä huuhtelukertoja. Ylimääräisien huuhtelukertojen asettaminen: 0 1. Aseta ohjelmanvalitsin kohtaan VAROVAINEN LINKOUS. 2. Pidä näppäintä LIOTUS vähintään 5 sekunnin ajan painettuna. Kun näppäintä on painettu 5 sekuntia, vilkkuu ohjelmavaiheen osoittimessa valo kohdassa HUUHTELU+ 5 sekunnin ajan. 3. Kun valo vilkkuu kohdassa HUUHTELU+, päästä näppäin LIOTUS irti. Kun vilkkuminen loppuu, ylimääräiset huuhtelukerrat on asetettu. Asetus säilyy, kunnes se erikseen poistetaan. Kun ylimääräiset huuhtelukerrat on asetettu, ohjelmavaiheen näytössä vilkkuu ennen ohjelman käynnistymistä sekä ylimääräisten huuhtelukertojen aikana valo kohdassa HUUHTELU+. 4. Jos haluat tarkistaa, onko asetettu ylimääräisiä huuhtelukertoja: Aseta ohjelmanvalitsin kohtaan VAROVAINEN LINKOUS. Paina lyhyesti näppäintä LIOTUS. Jos ohjelmavaiheen näytössä vilkkuu valo kohdassa HUUHTELU+, on ylimääräisten huuhtelukertojen asetus päällä. Ylimääräisten huuhtelukertojen asetuksen poisto: 0 1. Aseta ohjelmanvalitsin kohtaan VAROVAINEN LINKOUS. 2. Pidä näppäintä LIOTUS vähintään 5 sekunnin ajan painettuna. Heti kun näppäintä on painettu, ohjelmavaiheen näytössä vilkkuu valo kohdassa HUUHTELU+. 5 sekunnin kuluttua kohdan HUUHTELU+ vilkkuminen lakkaa ja valo palaa jatkuvasti vielä 5 sekunnin ajan. 33 Käyttöohje 3. Kun valo palaa jatkuvasti kohdassa HUUHTELU+, päästä näppäin LIOTUS irti. Kun kohdan HUUHTELU+ valo on sammunut, ylimääräisten huuhtelukertojen asetus on poistettu. Pesuveden jäähdytys 3 Pesuvesi jäähdytetään ennen poispumppausta varsinaisen pesun jälkeen (lisäämällä joukkoon kylmää vettä). (Asetus on voimassa vain VALKO-/ KIRJOPESUN aikana lämpötilan ollessa yli 40 C. ) Laitteen toimitushetkellä pesuveden jäähdytys ei ole päällä. Pesuveden jäähdytyksen asettaminen: 0 1. Aseta ohjelmanvalitsin kohtaan VAROVAINEN LINKOUS. 2. Pidä näppäintä ESIPESU painettuna vähintään 5 sekunnin ajan. Kun näppäintä on painettu 5 sekuntia, vilkkuu ohjelmavaiheen näytössä valo kohdassa VARS. PESU 5 sekunnin ajan. 3. Kun valo vilkkuu kohdassa VARS. PESU, päästä näppäin ESIPESU irti. Kun vilkkuminen päättyy, pesuveden jäähdytys on päällä. Asetus pysyy voimassa, kunnes se erikseen poistetaan. 4. Jos haluat tarkistaa, onko pesuveden jäähdytys päällä: Aseta ohjelmanvalitsin kohtaan VAROVAINEN LINKOUS. Paina lyhyesti näppäintä ESIPESU. Jos ohjelmavaiheen osoittimen kohta VARS. PESU vilkkuu, pesuveden jäähdytys on asetettuna. Pesuveden jäähdytyksen asetuksen poisto: 0 1. Aseta ohjelmanvalitsin kohtaan VAROVAINEN LINKOUS. 2. Pidä näppäintä ESIPESU painettuna vähintään 5 sekunnin ajan. Heti kun näppäintä on painettu, vilkkuu ohjelmavaiheen näytössä valo kohdassa VARS. PESU. 5 sekunnin kuluttua kohdan VARS. PESU vilkkuminen lakkaa ja valo palaa jatkuvasti 5 sekunnin ajan. 3. Kun valo palaa jatkuvasti kohdassa VARS. PESU, päästä näppäin ESIPESU irti. Kun kohdan VARS. PESU valo sammuu, pesuveden jäähdytyksen asetus on poistettu. Ylimääräiset huuhtelut ja pesuveden jäähdytys Ylimääräiset huuhtelukerrat ja pesuveden jäähdytys voidaan myös yhdistää. Asetus ks. yllä "Ylimääräiset huuhtelut" ja "Pesuveden jäähdytys". 34 Pystytys- ja liitäntäohjeet PYSTYTYS- JA LIITÄNTÄOHJEET 1 Asennuksen yhteydessä huomioitavia turvallisuusohjeita Älä käännä automaattipesukonetta kyljelleen siten, että etusivu tai vasen sivu (laitteen edestä katsottuna) joutuu alaspäin. Sähköiset komponentit voivat kastua! Tarkista, ettei automaattipesukoneeseen ole syntynyt kuljetusvaurioita. Älä missään tapauksessa kytke vahingoittunutta laitetta verkkovirtaan. Vahinkotapauksissa käänny laitteen toimittajan puoleen. Varmista, että kaikki kuljetustuet on poistettu ja laitteen roiskevesisuoja asetettu, ks. "Kuljetustukien poisto". Muutoin laite tai sen lähettyvillä olevat kalusteet saattavat vaurioitua linkouksen aikana. Työnnä pistoke aina määräysten mukaisesti asennettuun suojakontaktipistorasiaan. Älä käytä jatkojohtoja, haaroituspistorasioita tai adaptereita. Mikäli laite asennetaan kiinteästi, on sähkökytkentään asennettava katkaisimet (sulakkeet, suojakytkimet, vikavirtakytkimet tms.), jotka erottavat kaikki navat verkosta kontaktivälin ollessa vähintään 3 mm. Tarkista ennen laitteen käyttöönottoa, että sen arvokilvessä mainittu virtalaji ja nimellisjännite ovat yhtäpitäviä sijoituspaikan virtalajin ja verkkojännitteen kanssa. Käytetyn virtapiirin vaatiman suojauksen löydät myöskin arvokilvestä. Ennen kuin teet laitteeseen (kansilevyyn tai luukkuun) muutoksia, vedä pistoke pistorasiasta. Verkkojohdon saa vaihtaa vain valtuutettu huoltoliike tai valtuutettu ammattihenkilö. 35 Pystytys- ja liitäntäohjeet Laitteen mitat Kuva edestä ja sivulta Kuva takaapäin 36 Pystytys- ja liitäntäohjeet Laitteen sijoitus 3 Automaattipesukoneet, joiden etupaneeli on kaareva, eivät sovellu asennettavaksi työtason alle. Laitteen kuljetus Älä käännä automaattipesukonetta kyljelleen siten, että etusivu tai vasen sivu (laitteen edestä katsottuna) joutuu alaspäin. Sähköiset komponentit voivat kastua. Älä koskaan kuljeta laitetta ilman kuljetustukia. Poista kuljetustuet vasta sijoituspaikalla! Kuljetus ilman tukikappaleita saattaa vahingoittaa laitetta. Älä nosta laitetta avatusta täyttöluukusta tai sokkelista kiinni pitäen. Laitteen paino on n. 85kg. Kuljetus säkkikärryjen avulla: Aseta säkkikärry kohdalleen aina sivulta päin. 37 Pystytys- ja liitäntäohjeet Kuljetustukien poisto Huomio! Poista kuljetustuet ehdottomasti ennen laitteen pystytystä ja liitäntää! Säilytä kaikki kuljetustuet mahdollista myöhempää kuljetusta (muuttoa) varten. Käyttöoppaasi. AEG-ELECTROLUX LAV W

16 Laitteen mukana toimitetaan erikoisavain H sekä suojatulpat E (2 kpl.) ja G (1 kpl. ) Poista letkunpidike A. 2. Poista 2 ruuvia B erikoisavaimen H avulla. 3. Poista 4 ruuvia C. 4. Irrota kuljetuskisko D. 5. Sulje 2 isoa reikää suojatulpilla E. Huomio! Paina suojatulpat niin lujasti sisään, että ne hakautuvat takaseinään (suojaus on välttämätön, jotta koneen sisäosiin ei pääse roiskevettä). 6. Kiinnitä ruuvit C taas takaisin neljään pieneen reikään. 7. Poista ruuvi ja painejousi F erikoisavaimen H avulla, sulje reikä suojatulpalla G. Huomio! Paina suojatulpat niin lujasti sisään, että ne hakautuvat takaseinään (suojaus on välttämätön, jotta koneen sisäosiin ei pääse roiskevettä) Pystytys- ja liitäntäohjeet Sijoituspaikan valmistelu Sijoituspinnan on oltava puhdas ja kuiva, siinä ei saa olla vahauksen rippeitä eikä muita tahmeita kerroksia, jottei kone luista pois paikaltaan. Älä käytä voiteluaineita luistoapuna konetta siirrettäessä! Koneen sijoittamista pitkänukkaisille kokolattiamatoille ja alapuolelta pehmustetuille päällysteille ei suositella, koska koneen paikallaan pysymistä ei voida taata. Mikäli sijoituspaikalla on pienilaattainen lattiapäällyste, on koneen alle asetettava tavallinen kaupasta saatava kumimatto. Älä koskaan tasoita lattian pieniä epätasaisuuksia panemalla puunkappaleita, pahvinpaloja tms. koneen alle; säädä aina ruuvijalkoja. Mikäli automaattipesukoneen sijoitusta suoraan kaasulla tai hiilellä toimivan lieden viereen ei tilasyistä voida välttää, lieden ja automaattipesukoneen väliin on pistettävä lämmöneristelevy (85 x 57 cm), joka on lisäksi vuorattava lieden puolelta alumiinipaperilla. Automaattipesukonetta ei saa sijoittaa tiloihin, joissa lämpötila laskee alle jäätymispisteen. Jäätymisvaurioiden vaara! Veden täyttö- ja poistoletkuja ei saa taittaa tai litistää. Sijoitus valetulle sokkelille Laitetta valetulle sokkelille sijoitettaessa on koneen alle turvallisuussyistä ehdottomasti asennettava jalustalevyt, joiden päälle automaattipesukone nostetaan. Jalustalevyjä on saatavana huoltopisteestä tilausnumerolla ET Sijoitus joustavalle alustalle Jos alusta on joustava ja varsinkin jos on kyse puupalkkisista lautalattioista, on vähintään 2 lattiapalkkiin ruuvattava vähintään 15 mm paksu vettä hylkivä puulevy. Aseta laite mieluiten huoneen nurkkaan; tällaisissa kohdissa lautalattiat ovat kireimmillään ja ne antavat vähiten perään. 39 Pystytys- ja liitäntäohjeet Tasoita lattian epätasaisuudet Koneen alla on neljä säädettävää ruuvijalkaa, joilla lattian epätasaisuudet pystytään tasoittamaan ja korkeutta voidaan korjata. Korkeuden säätö on mahdollista välillä mm. Käytä tähän laitteen mukana toimitettavaa, kuljetustukien poistoon tarkoitettua erikoisavainta Työnnä erikoisavain vasteeseen saakka ruuvijalkojen kuusikulmalle. 2. Säädä ruuvijalat siten, että laite seisoo tukevasti vaakasuorassa asennossa. Laite ei saa heilahdella nurkkien kohdilta painettaessa. 3. Tarkista laitteen moitteeton asento tarvittaessa vesivaa'alla. Huomio! Älä koskaan tasoita alustan pieniä epätasaisuuksia asettamalla laitteen alle puuta, pahvia tms.; säädä aina ruuvijalkoja. 40 Pystytys- ja liitäntäohjeet Sähköliitäntä Verkkojännitettä, virtalajia ja tarvittavaa suojausta koskevat tiedot löydät arvokilvestä. Arvokilpi sijaitsee täyttöluukun sisäpuolella ylhäällä. Kun tehdään kiinteä sähköasennus, on asennuksessa otettava käyttöön laitteisto, joka mahdollistaa laitteen erottamisen kaikkinapaisesti verkosta kosketusvälin leveyden ollessa vähintään 3 mm. Tarkoitukseen soveltuvia laitteistoja ovat esim. kuormitussuojakytkin, varokkeet (kierrettävät varokkeet on otettava ulos pesästä), F1-suojakytkin ja suojaukset. Vain valtuutettu sähköasentaja saa suorittaa kiinteän sähköasennuksen. ; Tämä laite täyttää seuraavien EY-direktiivien vaatimukset: pienjännitedirektiivi 73/23/ETY , sekä muutos 93/68/ETY sähkömagneettista yhteensopivuutta koskeva direktiivi 89/336/ETY , sekä muutos 92/31/ETY 41 Pystytys- ja liitäntäohjeet Vesi- ja viemäriliitännät Vesiliitäntä 3 Automaattipesukoneessa on varojärjestelmä, joka estää pesuveden takaisinvirtauksen koneesta juomaveteen ja vastaa valmistusmaan vesiviranomaisten määräyksiä (esim. Saksassa: DVGW-ohjesäännöt). Muut varotoimenpiteet asennuksen yhteydessä eivät ole tarpeen. Huomio! Kylmävesijohtoon liitettäviksi tarkoitettuja laitteita ei saa liittää lämminvesijohtoon! Sallittu vedenpaine Vedenpaineen on oltava vähintään 1 bar (= 10N/cm2 = 0,1 MPa), enintään 10 bar (= 100N/cm2 = 1 MPa). Paineen ollessa yli 10 baaria on eteen kytkettävä paineenalennusventtiili. Paineen ollessa alle 1 baarin on ruuvattava täyttövesiletku irti koneen puoleisesta päästä magneettiventtiilin luota ja poistettava läpivirtausmäärän säädin (poista ko. tarkoitusta varten sihti pihtien avulla ja ota sen takana oleva kumilevy pois). Aseta sihti jälleen paikoilleen. 42 Pystytys- ja liitäntäohjeet Vedentulo Laitteen mukana toimitetaan 1,5m:n pituinen paineletku. Jos tarvitset pitemmän täyttöletkun, on käytettävä yksinomaan huoltopalvelumme tarjoamaa, VDEhyväksyttyä täydellistä letkusarjaa, johon on asennettu valmiiksi letkun kierreliittimet: Pesuautomaateille, joissa ei ole Aqua Control -järjestelmää, on saatavissa 2,2 m:n, 3,5 m:n ja 5 m:n pituisia letkusarjoja. Pesuautomaateille, joissa on Aqua Control -järjestelmä, on saatavissa 2,0 m:n, 2,9 m:n ja 3,9 m:n pituisia letkusarjoja. Huomio! Älä missään tapauksessa pidennä letkuja yhdistämällä niitä! Tiivisterenkaat ovat joko letkun kierreliittimen muovimuttereiden mukana tai tarvikepussissa. Älä käytä muita tiivisteitä! 0 1. Käyttöoppaasi. AEG-ELECTROLUX LAV W

17 Kytke letkun kulmaliitännällä varustettu pää koneeseen. 3 Huomio! Kiristä letkun ruuviliitännän muovimutterit vain käsin. 2. Kytke letkun suora liitäntä vesihanaan, jossa on R 3/4" ruuvikierre. Huomio! Kiristä letkun ruuviliitännän muovimutterit vain käsin. 3. Tarkista ennen koneen käyttöönottoa hanaa hitaasti avaamalla, onko liitäntä tiivis. 43 Pystytys- ja liitäntäohjeet Viemäriliitäntä Poistoletku voidaan kytkeä hajulukkoon tai ripustaa pesu- tai kaatoaltaan tai kylpyammeen reunalle. Letkun jatkeena (enint. 3 m lattialla ja sen jälkeen enint. 80 cm:n korkeuteen) saa käyttää vain alkuperäisletkuja, joita on saatavana varaosapalvelusta 2,7 ja 4m:n pituisina. Hajulukkoon kytkettävä poistoletku Poistoletkun päässä oleva lyhyt putkikappale sopii kaikkiin yleisiin pienet kaatoaltaat eivät sovellu poistovesi johdetaan yli 1m:n korkeudelle, kysy neuvoa AEGhuoltopalvelusta. 44 Pystytys- ja liitäntäohjeet Tekniset tiedot Korkeus x leveys x syvyys 85x60x60cm Syvyys luukun ollessa auki 95cm Korkeudensäätövara n. +10/-5mm Tyhjäpaino n. 85kg Täyttömäärä (riippuu ohjelmasta) enint. 5kg Käyttöalue kotitaloudet Rummun kierrosluku pesuvaiheessa maks. 53min-1 Rummun kierrosluku linkoamisvaiheessa ks. tyyppikilpeä. Vedenpaine 1-10bar (=10100N/cm2 = 0,11,0MPa) 45 Takuu TAKUU Takuu Tuotteella on kahden (2) vuoden takuu. Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyjäliikkeestä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana: * aiheettomasta valituksesta * ellei käyttöohjetta ole noudatettu EU-maat Laitteella on käyttömaan lainsäädännön mukainen takuu. Kuljetusvauriot Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle Hakemisto HAKEMISTO A Ajastus , 18, 20 Arvokilpi Pyykki herkät tekstiilit... 11, 13, 14 hienohuuhtelu , 24 liotus , 23 normaalisti likainen... 8 siliävät tekstiilit , 14, 23 tärkkäys.... 9, 11 tärkki vähälikainen , 11 värillinen E EKO-suljin... 13, 31 Esipesu... 11, 17, 19, 23 H Hienopesu , 14, 23, 24 Hoitoaineet , 15, 16, 19 nestemäiset..

18 ....9, 19 Hoitoaineille Huolto. 46, 51 Huuhtelu.. 24 Huuhtelu Huuhteluaine.... 8, 9, 19 S Säästöpesu , 23 Siliävät tekstiilit , 14, 23, 24 Silkki.. 11, 14 T Tahrasuola Tahrat.....8, 9, 30 Tahroja , 19, 23 Takuu.....6, 27, 47 Tärkkäys K Kalkki Käsinpesu , 23, 24 Kirjopesu , 14, 23, 24 L Linkous.

19 10, 11, 16, 17, 21, Liotus..11, Liotusaine.....9, Luukun avaaminen... 18, 22, 29, Lyhyt pesu...11, U Update V Valkopesu , 14, 23, Valtuutettu huoltoliike... 26, 27, Verhot , 14, Vesi kovuus , pehmennin , 9, 15, poisto , Vesi koneessa , 17, Villa. 11, 14, 23, käsinpestävä , M Monitoiminäyttö.. 10, 20, 21, 27, 51 N Nestemäiset pesuaineet O Ohjelman keskeytys Ohjelmavaiheen näyttö P Pakkanen.....6, 30 Pellavatekstiilit.. 14 Pesuaine....

20 Powered by TCPDF ( 9 Pesuaineet. 9, 15, 16, 19 Pesuvesi hätätyhjennys pesuveden jäähdytys... 33, 34 pesuvesipumppu..9, 32 Puuvilla Y Yliannosteltu. 10, 22 Ylimääräiset huuhtelut Huolto HUOLTO Luvussa «Mitä tehdä, jos...» on kuvattu joitakin häiriöitä, jotka voit korjata itse. Tarkista häiriöiden ilmaantuessa ensin nämä seikat. Ellet löydä tarvitsemiasi ohjeita, käänny valtuutetun huoltoliikkeen puoleen. Valmistaudu puheluun joka tapauksessa hyvin etukäteen. Helpotat näin diagnoosin tekoa ja päätöstä siitä, onko huoltajan tuleminen paikalle tarpeellista vai ei. Muistilistamme avulla voit ennen puhelua koota yhteen tärkeitä tietoja. Merkitse muistiin laitteen PNC-numero ja S-numero. Molemmat löytyvät pesukoneen luukun sisäpuolella olevasta arvokilvestä. PNC S-No Määrittele myös mahdollisimman tarkasti seuraavat asiat: Miten häiriö ilmenee? Millaisissa olosuhteissa häiriö ilmaantuu? Ilmestyykö monitoiminäyttöön virheilmoitus? (( ja numero)? Milloin sinulle aiheutuu kuluja myös vakuutuksen vielä ollessa voimassa? jos olisit itse voinut poistaa häiriön häiriötaulukon avulla (ks. luku «Mitä tehdä, jos...»), jos valtuutettu huoltoteknikko joutuu tekemään useita käyntejä, koska hän ei saanut ennen käyntiään kaikkia tarvitsemiaan tietoja ja joutuuesim. noutamaan varaosia. Voit välttää ylimääräisiä ajoja valmistautumalla puhelinsoittoon yllä kuvatulla tavalla. 51 AEG Hausgeräte GmbH Postfach 1036 D Nürnberg Copyright by AEG H Käyttöoppaasi. AEG-ELECTROLUX LAV W
