1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle AEG-ELECTROLUX LAV74639WB-W. Löydät kysymyksiisi vastaukset AEG-ELECTROLUX LAV74639WB-W käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje AEG-ELECTROLUX LAV74639WB-W Käyttöohjeet AEG-ELECTROLUX LAV74639WB-W Käyttäjän opas AEG-ELECTROLUX LAV74639WB-W Omistajan käsikirja AEG-ELECTROLUX LAV74639WB-W Käyttöopas AEG-ELECTROLUX LAV74639WB-W Käyttöoppaasi. AEG-ELECTROLUX LAV74639WB-W

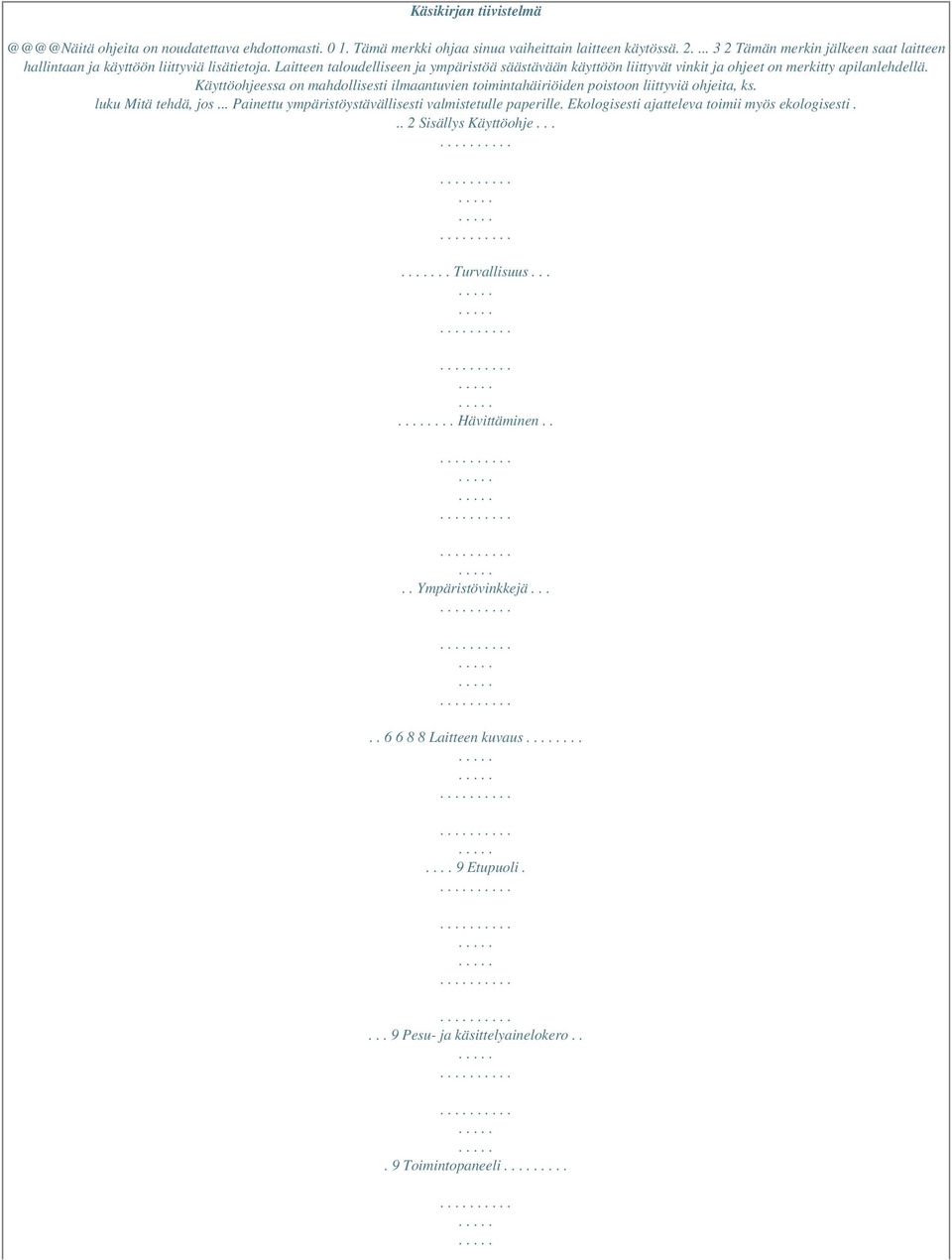

2 Käsikirjan tiivistelmä ohjeita on noudatettava ehdottomasti Tämä merkki ohjaa sinua vaiheittain laitteen käytössä Tämän merkin jälkeen saat laitteen hallintaan ja käyttöön liittyviä lisätietoja. Laitteen taloudelliseen ja ympäristöä säästävään käyttöön liittyvät vinkit ja ohjeet on merkitty apilanlehdellä. Käyttöohjeessa on mahdollisesti ilmaantuvien toimintahäiriöiden poistoon liittyviä ohjeita, ks. luku Mitä tehdä, jos... Painettu ympäristöystävällisesti valmistetulle paperille. Ekologisesti ajatteleva toimii myös ekologisesti... 2 Sisällys Käyttöohje..... Turvallisuus Hävittäminen.... Ympäristövinkkejä Laitteen kuvaus Etupuoli Pesu- ja käsittelyainelokero... 9 Toimintopaneeli....

3 Ohjelmanvalitsin Lisäohjelmien painikkeet Kulutusarvot ja ohjelmien kesto Mitä tarkoittaa "PÄIVITYS" ("UPDATE")? Ennen ensimmäistä pesukertaa Esivalmistelut.... Pyykin lajitteleminen ja valmisteleminen Pyykin laji ja pesumerkinnät... Pesu- ja käsittelyaineet Oikea pesu- ja käsittelyaine?.... Kuinka paljon pesu- ja käsittelyainetta?...

4 .. Vedenpehmentimet..... Pesuohjelman vaiheet Lyhyt kuvaus. Pesuohjelman valitseminen... Linkoustehon muuttaminen/vesi koneessa -toiminnan valinta.... Ajastimen ja liotusajan asettaminen Täyttöluukun avaaminen ja sulkeminen... Koneen täyttäminen.... Annostele pesu-jakäsittelyaine. Pesuohjelman käynnistäminen Pesuohjelman kulku...

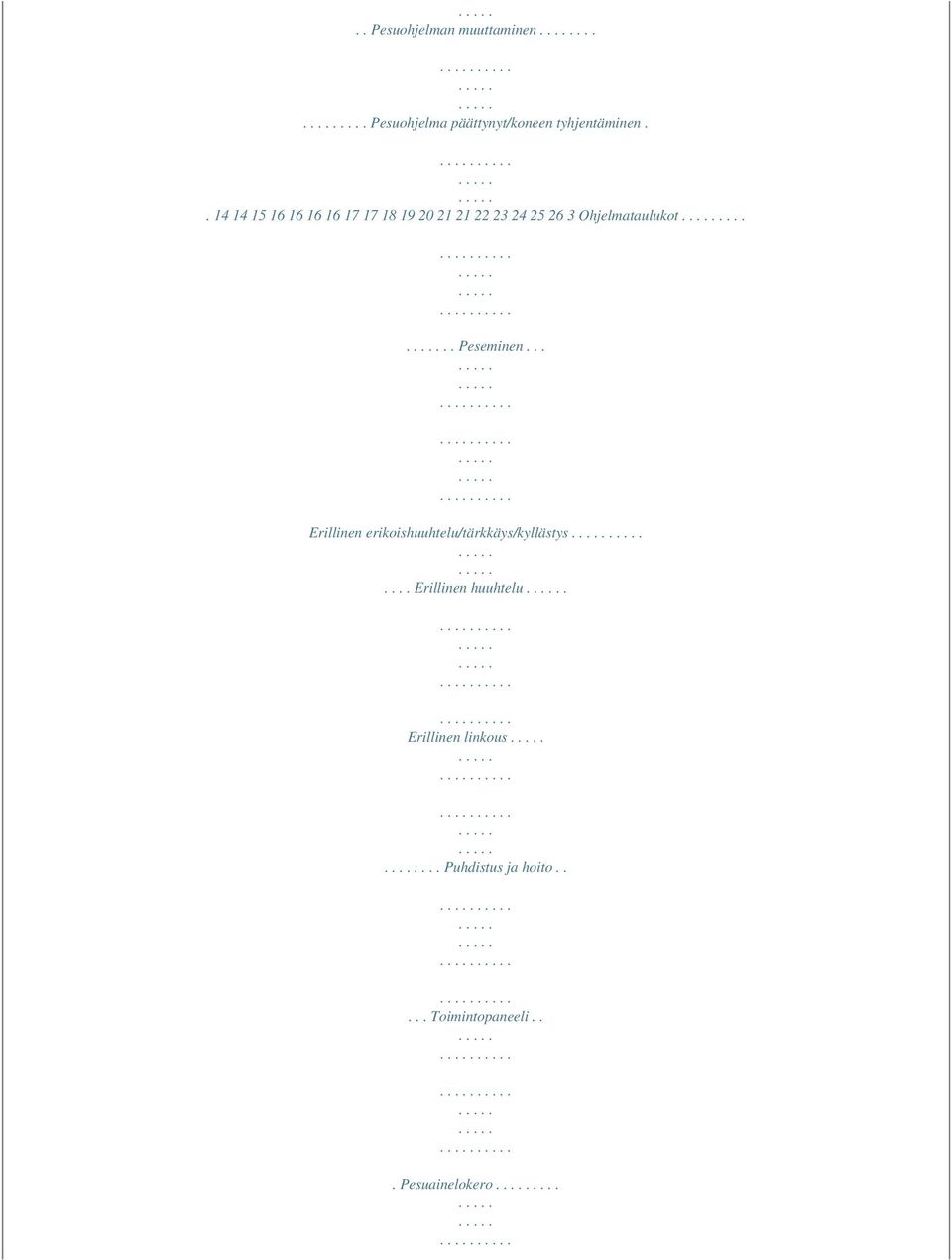

5 .. Pesuohjelman muuttaminen Pesuohjelma päättynyt/koneen tyhjentäminen Ohjelmataulukot Peseminen... Erillinen erikoishuuhtelu/tärkkäys/kyllästys.... Erillinen huuhtelu. Erillinen linkous... Puhdistus ja hoito..... Toimintopaneeli... Pesuainelokero....

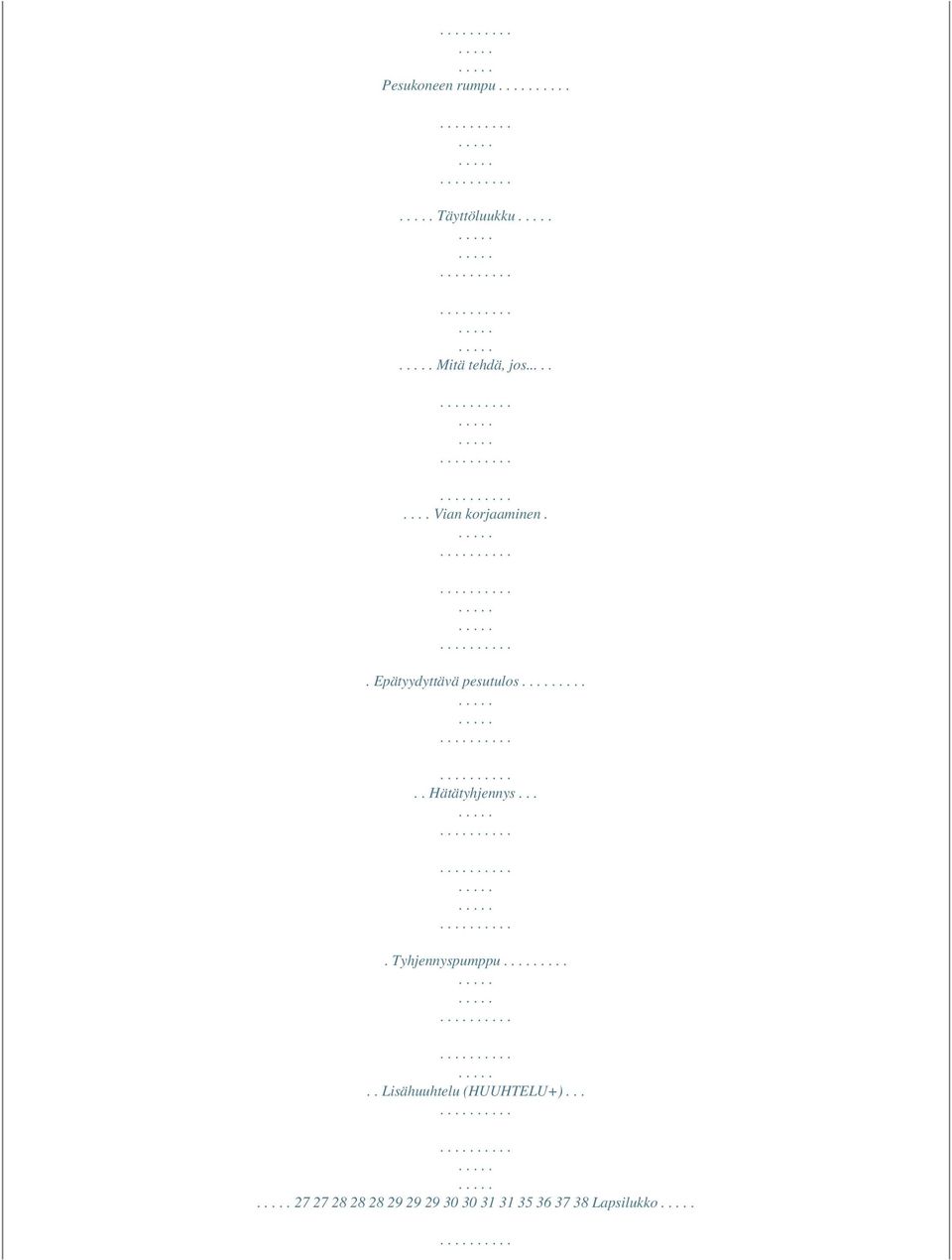

6 Pesukoneen rumpu Täyttöluukku Mitä tehdä, jos Vian korjaaminen.. Epätyydyttävä pesutulos Hätätyhjennys.... Tyhjennyspumppu Lisähuuhtelu (HUUHTELU+) Lapsilukko

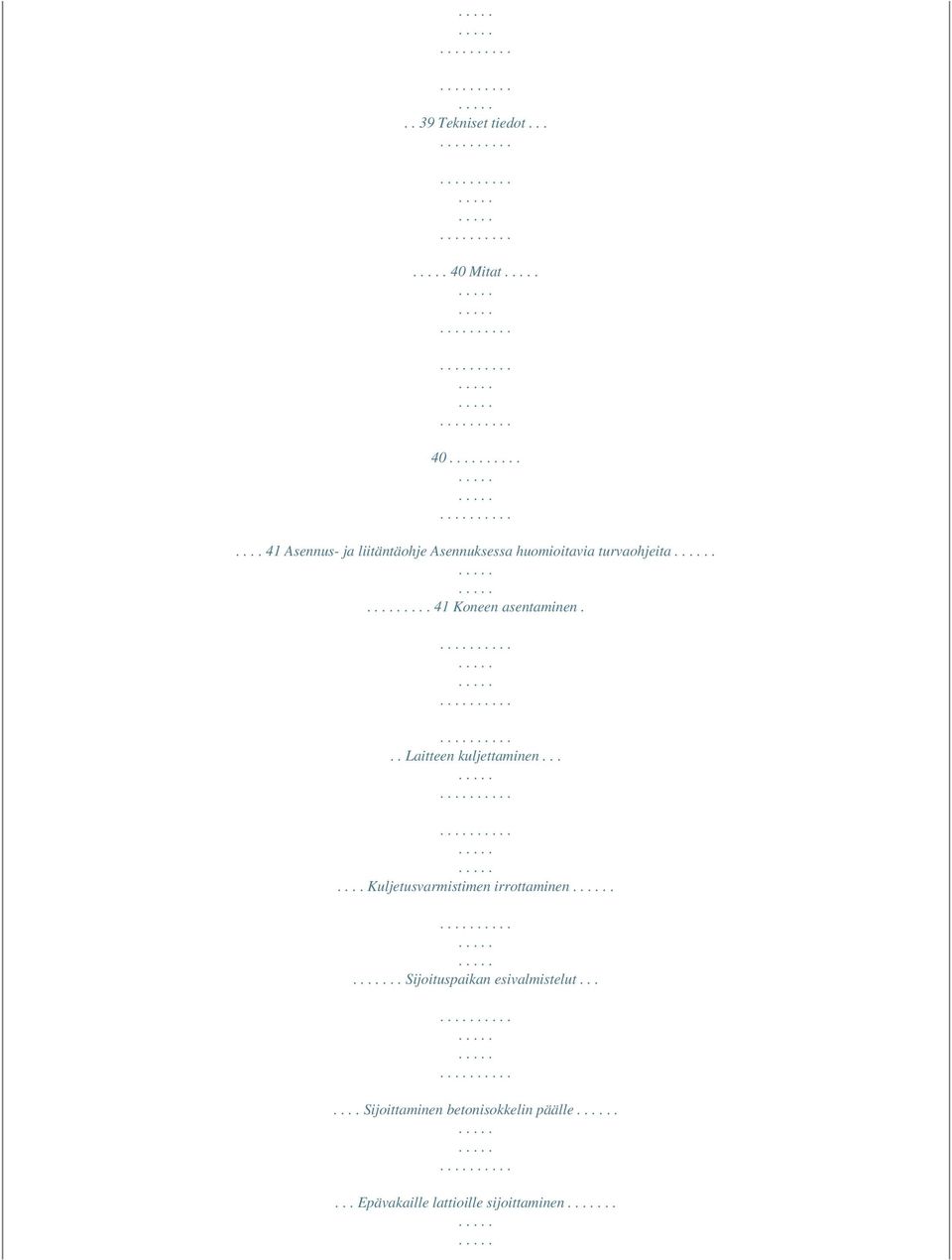

7 .. 39 Tekniset tiedot Mitat Asennus- ja liitäntäohje Asennuksessa huomioitavia turvaohjeita Koneen asentaminen... Laitteen kuljettaminen Kuljetusvarmistimen irrottaminen... Sijoituspaikan esivalmistelut Sijoittaminen betonisokkelin päälle.... Epävakaille lattioille sijoittaminen..

8 ... Lattian epätasaisuuksien tasoittaminen Sähköliitännät Vesiliitäntä. Sallittu veden paine Veden tulo.. Veden poisto Yli 1m:n nostokorkeus Takuuehdot.... Hakemisto.

9 Huolto ja varaosat 5 Käyttöohje Käyttöohje 1 Turvallisuus AEG-sähkölaitteiden turvallisuus on yleisesti hyväksyttyjen teknisten säädösten sekä laiteturvallisuuslain mukainen. Sen lisäksi katsomme aiheelliseksi perehdyttää asiakkaamme seuraaviin turvaohjeisiin. Ennen ensimmäistä käyttökertaa Katso tämän käyttöohjeen jäljempänä olevaa kohtaa Asennus- ja liitäntäohje. Jos laite toimitetaan talvella ja ulkona on pakkasta: säilytä pesukonetta huoneenlämmössä 24 tunnin ajan ennen käyttöönottoa. Tarkoituksenmukainen käyttö Pesukone on tarkoitettu ainoastaan tavallisen kotitalouspyykin pesemiseen. Jos laitetta käytetään väärin tai muutoin kuin tarkoituksenmukaisesti, valmistaja ei vastaa mahdollisista vahingoista. Pesukoneiden uudelleen rakentaminen tai niiden rakenteen muuttaminen on turvallisuussyistä kielletty. Käytä vain pesukoneessa käytettäviksi soveltuvia pesuaineita. Noudata pesuaineen valmistajan ohjeita. Pyykissä ei saa olla tulenarkoja liuottimia. Huomioi tämä myös esipuhdistettua pyykkiä pestessäsi. Käyttöoppaasi. AEG-ELECTROLUX LAV74639WB-W

10 Älä käytä pesukonetta kemialliseen pesuun. Värjäys- tai värinpoistoaineita saa käyttää pesukoneessa vain, jos niiden valmistaja nimenomaisesti ilmoittaa niiden sopivan pesukoneessa käytettäviksi. Emme vastaa mahdollisista vahingoista. Käytä ainoastaan vesijohtovettä. Takuu ei korvaa jäätymisvaurioita! Jos pesukonetta säilytetään tilassa, jonka lämpötila saattaa laskea nollan celsiusasteen alapuolelle, on lämpötilan laskiessa tehtävä hätätyhjennys (katso kohtaa Hätätyhjennys). 6 Käyttöohje Lasten turvallisuus Pakkauksen osat (esimerkiksi muovit, styroksi) saattavat olla lapsille vaarallisia. Tukehtumisvaara! Älä jätä pakkauksen osia lasten ulottuville. Lapset eivät usein ymmärrä sähkölaitteiden käsittelemiseen liittyviä vaaroja. Huolehdi siksi lasten turvallisuudesta laitteen käyttämisen aikana äläkä anna lasten leikkiä pesukoneella - on olemassa vaara, että lapset lukitsevat itsensä pesukoneeseen. Varmista, että lapset tai lemmikkieläimet eivät kiipeä pesukoneen rumpuun. Pesukoneen hävittämisen yhteydessä: vedä verkkopistoke pistorasiasta, hajota luukun lukko, leikkaa sähköjohto irti ja poista pistoke ja johdon loppuosa. Leikkivät lapset eivät näin voi lukita itseään koneeseen ja joutua hengenvaaraan. Yleinen turvallisuus Pesukonetta saa korjata ainoastaan ammattihenkilö. Asiaankuulumattomat korjaustyöt saattavat aiheuttaa vakavia vaaratilanteita. Käänny korjausasioissa valtuutetun huoltoliikkeen tai alan erikoisliikkeen puoleen. Älä koskaan käytä pesukonetta, jos verkkojohto on vahingoittunut tai jos käyttöpaneeli, kansilevy tai sokkeliosa ovat vahingoittuneet siten, että laitteen sisäosaan on avoin pääsy. Kytke pesukoneesta virta pois ennen sen puhdistamista ja huoltoa. Vedä myös verkkopistoke pistorasiasta tai kytke varokekotelon linjasuojakytkin pois toiminnasta tai kierrä kierresulake kokonaan irti. Irrota pesukone verkkovirrasta ja sulje vesihana, jos et käytä konetta pitkään aikaan. Äl&is pesukoneesta. Kaikissa muissa valitsimen asennoissa pesukoneeseen on kytketty virta. VALKOPESU/KIRJOPESU Valko- ja kirjopyykin (puuvilla/pellava) tavallisin pesuohjelma, 30 C - 95 C. 2 SÄÄSTÖPESU: Noin 67 celsiusasteen lämpötilaa käyttävä, energiaa säästävä ohjelma vähän tai tavallisen likaisen valkopyykin pesemiseen, pidempi pesuaika (ei voida käyttää samanaikaisesti lyhytpesuohjelman kanssa). 10 Käyttöohje SILIÄVÄT TEKSTIILIT Siliävien (sekoitekuituisten) tekstiilien tavallisin pesuohjelma, 40 C - 60 C. SILIÄVÄT +: 40 celsiusasteen lämpötilaa käyttävä helposti siliävien tekstiilien pesuohjelma, joita tällä ohjelmalla pestyinä tarvitsee silittää vain vähän tai ei ollenkaan. HIENOPESU 30 tai 40 celsiusasteen lämpötilassa pestävien tekstiilien pesuohjelma. VILLA / P (Käsinpesu) Konepestävän villan (kylmä - 40 C) sekä käsin pestävien villatekstiilien ja ï (käsinpesumerkinnällä) varustettujen silkkisten tekstiilien pesuohjelma. HIENO HUUHTELU Erillinen varovainen huuhtelu, esimerkiksi käsin pestyjen tekstiilien huuhtelemiseen (2 huuhtelua, ottaa nestemäisen käsittelyaineen huuhteluainelokerosta, varovainen linkous). TÄRKKÄYS Erillinen tärkkäys, erillinen erikoishuuhtelu, erillinen kostean pyykin kyllästäminen (1 huuhtelu, ottaa nestemäisen käsittelyaineen huuhteluainelokerosta, linkous). VEDEN POISTO Veden poistaminen huuhtelun päätyttyä (ei linkousta). 3 Vesi koneessa: viimeinen huuhteluvesi jää koneeseen ohjelman loputtua, pyykkiä ei lingota. LINKOUS Veden poisto huuhtelun päätyttyä ja linkous tai erillinen käsin pestyn valko-taikirjopyykin linkous. VAROVAINEN LINKOUS Veden poisto huuhtelun päätyttyä ja varovainen linkous tai erillinen arkojen tekstiilien (siliävät tekstiilit, hienopesutekstiilit, villa) varovainen linkous. 11 Käyttöohje Lisäohjelmien painikkeet Lisäohjelmien painikkeilla pesuohjelma sovitetaan pyykin likaisuusasteen mukaiseksi. Tavallisen likaista pyykkiä pestäessä lisäohjelmia ei tarvita. Eri toimintoja voidaan yhdistellä ohjelman mukaan. ESIPESU Esipesu lämpimällä vedellä, jonka jälkeen seuraa automaattisesti varsinainen pesu. VALKO-/KIRJOPESU- ja SILIÄVÄT TEKSTIILIT -ohjelmissa on välilinkous, HIENOPESUOHJELMASSA ei ole välilinkousta. Jos valittuna on lisätoiminto VESI KONEESSA, välilinkousta ei normaalisti ole. LIOTUS Noin 50 minuuttia vedenlämpötilan ollessa 30 C. Aika on pidennettävissä enintään noin 10 tuntiin ja 20 minuuttiin AJASTUS-painikkeella. Varsinainen pesuohjelma alkaa automaattisesti sen jälkeen. LYHYTPESU Lyhyempi pesuohjelma vain vähän likaiselle pyykille. TAHROJA Erittäin likaisen tai tahraantuneen pyykin pesemiseen. Ottaa tahrasuolan sopivassa pesuohjelman vaiheessa. Voidaan asettaa ainoastaan 40 C:een lämpötilasta alkaen, sillä tahranpoistoaineet toimivat vasta korkeammissa lämpötiloissa. 3 Lisäohjelmia ei voi valita VILLA- tai P (käsinpesu) -ohjelman ollessa valittuna (painikkeiden valitsemisella ei ole vaikutusta). 12 Käyttöohje Kulutusarvot ja ohjelmien kesto Seuraavassa taulukossa annetut ohjelmien arvot mitattiin testiolosuhteiden vallitessa. Kotitalouskäyttöön ne ovat suuntaa-antavia. Ohjelmanvalitsin/lämpötila VALKO- JA KIRJOPESU 95 VALKO- JA KIRJOPESU 60 1) VALKO- JA KIRJOPESU 40 SILIÄVÄT TEKSTIILIT 40 HIENOPESU 30 VILLA / P (käsinpesu) 30 Täyttömäärä (kg) ,5 2,5 2 Vesi (l) Energia (kwh) 1,70 0,94 0,60 0,50 0,30 0,20 1) Ohje: EN testin mukainen ohjelman säätö. Kulutus saattaa vaihdella annetuista arvoista veden paineen, kovuuden ja tulolämpötilan sekä huoneen lämpötilan, pyykin laadun ja pyykkimäärän, käytettävän pesuaineen, verkkojännitteessä tapahtuvien vaihteluiden ja valittujen lisäohjelmien mukaan. Mitä tarkoittaa "PÄIVITYS" ("UPDATE")? Pesukoneessa on pesuohjelmia ohjaava ohjelma. Käyttöoppaasi. AEG-ELECTROLUX LAV74639WB-W

11 Uudenlaiset tekstiilit tai pesuaineet saattavat tulevaisuudessa edellyttää uusia pesuohjelmia. Useimmissa tapauksissa ohjelmaa voidaan sovittaa uusien vaatimusten mukaan. Pyydä lisätietoja päivittämisestä asiakaspalvelusta. Asiakaspalvelusta voit kysyä myös päivittämisen kustannuksista. 13 Käyttöohje Ennen ensimmäistä pesukertaa 0 Pese koneella yksi pesuohjelma ilman pyykkiä (VALKOPESU 95, puolet pesuainemäärästä). Näin valmistusvaiheessa rumpuun ja pesuvesisäiliöön jääneet aineet saadaan poistettua. Esivalmistelut Pyykin lajitteleminen ja valmisteleminen Lajittele pyykki pesumerkintöjen ja tyypin mukaan (katso kohtaa Pyykin tyyppi ja pesumerkinnät). Tyhjennä taskut. Poista metalliesineet (paperiliittimet, hakaneulat jne.). Ehkäise tekstiilien vahingoittuminen ja kiertyminen: sulje vetoketjut, napita pussilakanoiden ja tyynyliinojen napit sekä sido esimerkiksi esiliinojen nauhat yhteen. Käännä kaksinkertaisesta materiaalista valmistetut tekstiilit nurin päin (makuupussit, anorakit jne.). Värikkäät neuleet sekä villa ja tekstiilit, joihin on kiinnitetty koristeita: käännä nurin. Pese pienet ja arat vaatekappaleet (vauvan sukat, sukkahousut, rintaliivit jne.) pesupussin, vetoketjulla varustetun tyynyliinan tai pitkien sukkien sisällä. Käsittele verhoja erityisen varovasti. Irrota metallirullat tai epätasaiset muovirullat tai sulje ne pesupussiin. Emme vastaa mahdollisista vahingoista. Värikkäät ja valkoiset tekstiilit pestään erikseen. Muussa tapauksessa valkoinen pyykki saattaa värjäytyä. Uusissa, värikkäissä tekstiileissä on usein ylijäämäväriä. Tällaiset tekstiilit kannattaa pestä ensimmäisen kerran erikseen. Sekoita pienet ja isot tekstiilit! Pesutulos paranee ja pyykki jakautuu linkouksen aikana tasaisemmin rumpuun. Ravistele pyykkiä ennen koneeseen laittamista. Avaa laskokset ennen rumpuun laittamista. Noudata pesumerkintöjä "pestävä erillään" ja "pestävä useita kertoja erillään"! 14 Käyttöohje Pyykin laji ja pesumerkinnät Pesumerkinnät helpottavat oikean pesuohjelman valitsemisessa. Pyykki lajitellaan lajin ja pesumerkintöjen mukaan. Pesumerkinnässä oleva lämpötila on enimmäislämpötila. Valkopesu ç Puuvilla- ja pellavatekstiilit, joissa on tämä pesumerkintä, kestävät hyvin mekaanista rasitusta ja korkeita lämpötiloja. Tämäntyyppiselle pyykille sopii VALKO- JA KIRJOPESU-ohjelma. Kirjopesu è ë Puuvilla- ja pellavatekstiilit, joissa on tämä pesumerkintä, kestävät hyvin mekaanista rasitusta. Tämäntyyppiselle pyykille sopii VALKO- JA KIRJOPESU-ohjelma. Siliävät tekstiilit ê í Tekstiilit, joissa on tämä pesumerkintä, kuten käsitelty puuvilla, puuvillasekoitteet, viskoosi ja muut synteettiset materiaalit, vaativat hellävaraisempaa käsittelyä. Tämäntyyppiselle pyykille sopii SILIÄVÄT TEKSTIILIT/SILIÄVÄT+ -ohjelma. Hienopesu ì Kerros- tai mikrokuitumateriaalista, viskoosista tai muista synteettisistä materiaaleista valmistetut tekstiilit ja verhot, joissa on tämä pesumerkintä, vaativat erittäin hellävaraista käsittelyä. Tämäntyyppiselle pyykille sopii HIENOPESU-ohjelma. Villa ja erittäin arat tekstiilit 9 ì ï Villasta, villasekoitteista ja silkistä valmistetut tekstiilit, joissa on tämä pesumerkintä, vaativat erityisen hellävaraista käsittelyä. Tämäntyyppiselle pyykille sopii VILLA P (käsinpesu) -ohjelma. Huomautus: Tekstiilejä, joissa on pesumerkintä ñ (ei vesipesua), ei saa pestä koneessa! 15 Käyttöohje Pesu- ja käsittelyaineet Oikea pesu- ja käsittelyaine? Käytä vain pesukoneessa käytettäviksi soveltuvia pesu- ja käsittelyaineita. Noudata aina valmistajan antamia ohjeita. Kuinka paljon pesu- ja käsittelyainetta? Käytettävän aineen määrä määräytyy seuraavien tekijöiden mukaan: pyykin likaisuusaste vesijohtovedenkovuus täyttömäärä 2 Ellei pesuaineen valmistaja toisin suosita, käytetään puolessa koneellisessa kolmannes vähemmän pesuainetta ja erittäin pieniä pyykkimääriä sekä SILIÄVÄT + -ohjelmaa käytettäessä puolta siitä pesuainemäärästä, joka on suositus täydelle koneelliselle. Noudata pesu- ja käsittelyaineen valmistajan antamia käyttö- ja annosteluohjeita. Vedenpehmentimet Jos vesi on kovaa tai keskikovaa (kovuusaste II tai suurempi), kannattaa käyttää vedenpehmennintä. Noudata valmistajan antamia ohjeita! Annostele tällöin pesuaine aina kovuusluokan I (= pehmeä) mukaan. Tietoja veden kovuudesta saa paikalliselta vesilaitokselta. 2 Koska kone ottaa vedenpehmentimen ennen varsinaista pesuainetta (veden esipehmennys), 80 % pakkauksessa ilmoitetusta pehmenninmäärästä riittää. Tietoja veden kovuudesta Kovuusaste I - pehmeä II - keskikova III - kova IV - erittäin kova Veden kovuus ( dh) (Saksan aste) yli 21 Veden kovuus (mmol/l) (millimoolia litrassa) - 1,3 1,3-2,5 2,5-3,8 yli 3,8 16 Käyttöohje Pesuohjelman vaiheet Lyhyt kuvaus Pesuohjelman suorittamiseen kuuluvat seuraavat vaiheet: 0 1. Määritä oikea pesuohjelma: valitse ohjelma ja lämpötila ohjelmanvalitsimella valitse tarvittaessa lisäohjelma(t). 2. Muuta tarvittaessa linkoustehoa/tai aktivoi linkouksen esto (VESI KONEESSA). 3. Ohjelmoi tarvittaessa AJASTUS. 4. Avaa täyttöluukku, pane pyykki koneeseen. 5. Sulje täyttöluukku. 6. Annostele pesu- ja käsittelyaine. 7. Käynnistä pesuohjelma KÄYNNISTYS/TAUKO-painikkeella. Kun pesuohjelma on päättynyt: Huomautus: Jos pesuohjelma päättyi veden jäädessä koneeseen (VESI KONEESSA), valitse ennen luukun avaamista VEDEN POISTO-, LINKOUStai VAROVAINEN LINKOUS -toiminto. 8. Avaa luukku, ota pyykit koneesta. 9. Kytke virta pois pesukoneesta: käännä ohjelmanvalitsin SEIS-asentoon. 17 Käyttöohje Pesuohjelman valitseminen 3 Katso ohjeita erityyppiselle pyykille sopivasta ohjelmasta, lämpötilasta ja mahdollisista lisäohjelmista kohdasta Ohjelmataulukot. Käyttöoppaasi. AEG-ELECTROLUX LAV74639WB-W

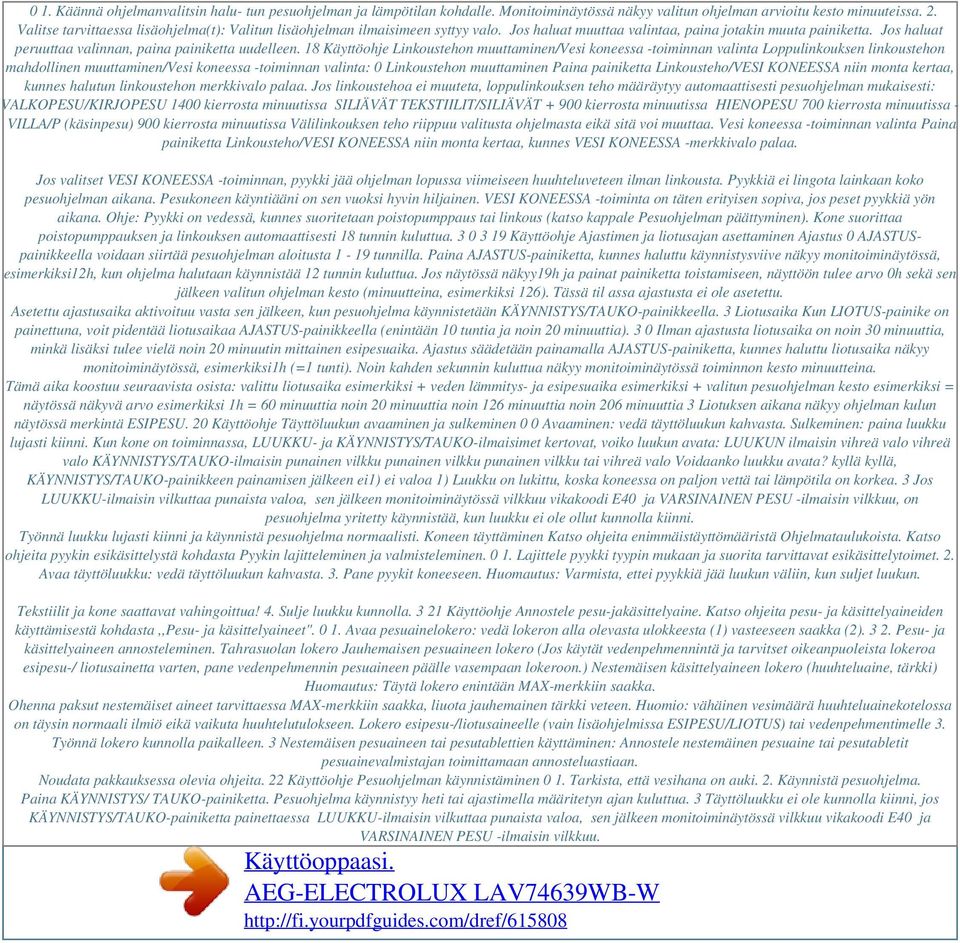

12 0 1. Käännä ohjelmanvalitsin halu- tun pesuohjelman ja lämpötilan kohdalle. Monitoiminäytössä näkyy valitun ohjelman arvioitu kesto minuuteissa. 2. Valitse tarvittaessa lisäohjelma(t): Valitun lisäohjelman ilmaisimeen syttyy valo. Jos haluat muuttaa valintaa, paina jotakin muuta painiketta. Jos haluat peruuttaa valinnan, paina painiketta uudelleen. 18 Käyttöohje Linkoustehon muuttaminen/vesi koneessa -toiminnan valinta Loppulinkouksen linkoustehon mahdollinen muuttaminen/vesi koneessa -toiminnan valinta: 0 Linkoustehon muuttaminen Paina painiketta Linkousteho/VESI KONEESSA niin monta kertaa, kunnes halutun linkoustehon merkkivalo palaa. Jos linkoustehoa ei muuteta, loppulinkouksen teho määräytyy automaattisesti pesuohjelman mukaisesti: VALKOPESU/KIRJOPESU 1400 kierrosta minuutissa SILIÄVÄT TEKSTIILIT/SILIÄVÄT kierrosta minuutissa HIENOPESU 700 kierrosta minuutissa - VILLA/P (käsinpesu) 900 kierrosta minuutissa Välilinkouksen teho riippuu valitusta ohjelmasta eikä sitä voi muuttaa. Vesi koneessa -toiminnan valinta Paina painiketta Linkousteho/VESI KONEESSA niin monta kertaa, kunnes VESI KONEESSA -merkkivalo palaa. Jos valitset VESI KONEESSA -toiminnan, pyykki jää ohjelman lopussa viimeiseen huuhteluveteen ilman linkousta. Pyykkiä ei lingota lainkaan koko pesuohjelman aikana. Pesukoneen käyntiääni on sen vuoksi hyvin hiljainen. VESI KONEESSA -toiminta on täten erityisen sopiva, jos peset pyykkiä yön aikana. Ohje: Pyykki on vedessä, kunnes suoritetaan poistopumppaus tai linkous (katso kappale Pesuohjelman päättyminen). Kone suorittaa poistopumppauksen ja linkouksen automaattisesti 18 tunnin kuluttua Käyttöohje Ajastimen ja liotusajan asettaminen Ajastus 0 AJASTUSpainikkeella voidaan siirtää pesuohjelman aloitusta 1-19 tunnilla. Paina AJASTUS-painiketta, kunnes haluttu käynnistysviive näkyy monitoiminäytössä, esimerkiksi12h, kun ohjelma halutaan käynnistää 12 tunnin kuluttua. Jos näytössä näkyy19h ja painat painiketta toistamiseen, näyttöön tulee arvo 0h sekä sen jälkeen valitun ohjelman kesto (minuutteina, esimerkiksi 126). Tässä til assa ajastusta ei ole asetettu. Asetettu ajastusaika aktivoituu vasta sen jälkeen, kun pesuohjelma käynnistetään KÄYNNISTYS/TAUKO-painikkeella. 3 Liotusaika Kun LIOTUS-painike on painettuna, voit pidentää liotusaikaa AJASTUS-painikkeella (enintään 10 tuntia ja noin 20 minuuttia). 3 0 Ilman ajastusta liotusaika on noin 30 minuuttia, minkä lisäksi tulee vielä noin 20 minuutin mittainen esipesuaika. Ajastus säädetään painamalla AJASTUS-painiketta, kunnes haluttu liotusaika näkyy monitoiminäytössä, esimerkiksi1h (=1 tunti). Noin kahden sekunnin kuluttua näkyy monitoiminäytössä toiminnon kesto minuutteina. Tämä aika koostuu seuraavista osista: valittu liotusaika esimerkiksi + veden lämmitys- ja esipesuaika esimerkiksi + valitun pesuohjelman kesto esimerkiksi = näytössä näkyvä arvo esimerkiksi 1h = 60 minuuttia noin 20 minuuttia noin 126 minuuttia noin 206 minuuttia 3 Liotuksen aikana näkyy ohjelman kulun näytössä merkintä ESIPESU. 20 Käyttöohje Täyttöluukun avaaminen ja sulkeminen 0 0 Avaaminen: vedä täyttöluukun kahvasta. Sulkeminen: paina luukku lujasti kiinni. Kun kone on toiminnassa, LUUKKU- ja KÄYNNISTYS/TAUKO-ilmaisimet kertovat, voiko luukun avata: LUUKUN ilmaisin vihreä valo vihreä valo KÄYNNISTYS/TAUKO-ilmaisin punainen vilkku punainen vilkku punainen vilkku tai vihreä valo Voidaanko luukku avata? kyllä kyllä, KÄYNNISTYS/TAUKO-painikkeen painamisen jälkeen ei1) ei valoa 1) Luukku on lukittu, koska koneessa on paljon vettä tai lämpötila on korkea. 3 Jos LUUKKU-ilmaisin vilkuttaa punaista valoa, sen jälkeen monitoiminäytössä vilkkuu vikakoodi E40 ja VARSINAINEN PESU -ilmaisin vilkkuu, on pesuohjelma yritetty käynnistää, kun luukku ei ole ollut kunnolla kiinni. Työnnä luukku lujasti kiinni ja käynnistä pesuohjelma normaalisti. Koneen täyttäminen Katso ohjeita enimmäistäyttömääristä Ohjelmataulukoista. Katso ohjeita pyykin esikäsittelystä kohdasta Pyykin lajitteleminen ja valmisteleminen Lajittele pyykki tyypin mukaan ja suorita tarvittavat esikäsittelytoimet. 2. Avaa täyttöluukku: vedä täyttöluukun kahvasta. 3. Pane pyykit koneeseen. Huomautus: Varmista, ettei pyykkiä jää luukun väliin, kun suljet luukun. Tekstiilit ja kone saattavat vahingoittua! 4. Sulje luukku kunnolla Käyttöohje Annostele pesu-jakäsittelyaine. Katso ohjeita pesu- ja käsittelyaineiden käyttämisestä kohdasta,,pesu- ja käsittelyaineet" Avaa pesuainelokero: vedä lokeron alla olevasta ulokkeesta (1) vasteeseen saakka (2) Pesu- ja käsittelyaineen annosteleminen. Tahrasuolan lokero Jauhemaisen pesuaineen lokero (Jos käytät vedenpehmennintä ja tarvitset oikeanpuoleista lokeroa esipesu-/ liotusainetta varten, pane vedenpehmennin pesuaineen päälle vasempaan lokeroon.) Nestemäisen käsittelyaineen lokero (huuhteluaine, tärkki) Huomautus: Täytä lokero enintään MAX-merkkiin saakka. Ohenna paksut nestemäiset aineet tarvittaessa MAX-merkkiin saakka, liuota jauhemainen tärkki veteen. Huomio: vähäinen vesimäärä huuhteluainekotelossa on täysin normaali ilmiö eikä vaikuta huuhtelutulokseen. Lokero esipesu-/liotusaineelle (vain lisäohjelmissa ESIPESU/LIOTUS) tai vedenpehmentimelle 3. Työnnä lokero kunnolla paikalleen. 3 Nestemäisen pesuaineen tai pesutablettien käyttäminen: Annostele nestemäinen pesuaine tai pesutabletit pesuainevalmistajan toimittamaan annosteluastiaan. Noudata pakkauksessa olevia ohjeita. 22 Käyttöohje Pesuohjelman käynnistäminen 0 1. Tarkista, että vesihana on auki. 2. Käynnistä pesuohjelma. Paina KÄYNNISTYS/ TAUKO-painiketta. Pesuohjelma käynnistyy heti tai ajastimella määritetyn ajan kuluttua. 3 Täyttöluukku ei ole kunnolla kiinni, jos KÄYNNISTYS/TAUKO-painiketta painettaessa LUUKKU-ilmaisin vilkuttaa punaista valoa, sen jälkeen monitoiminäytössä vilkkuu vikakoodi E40 ja VARSINAINEN PESU -ilmaisin vilkkuu. Käyttöoppaasi. AEG-ELECTROLUX LAV74639WB-W

13 Sulje luukku kunnolla ja paina KÄYNNISTYS/TAUKO-painiketta uudelleen. Jos ajastus on käytössä: Määritetyn ajan kuluessa jäljellä oleva aika näkyy monitoiminäytössä, kunnes ohjelma käynnistyy (aika näkyy täysinä tunteina, esimerkiksi 5h). Tänä aikana voit lisätä pyykkiä koneeseen, muuttaa ajastusta tai kytkeä sen pois toiminnasta. Pyykin lisääminen: Paina KÄYNNISTYS/TAUKO-painiketta. Nyt voit avata täyttöluukun. Kun olet lisännyt pyykkiä, sulje luukku ja paina KÄYNNISTYS/TAUKO-painiketta uudelleen. Ajastuksen muuttaminen tai kytkeminen pois toiminnasta: Paina AJASTUS-painiketta toistuvasti, kunnes haluamasi aika näkyy näytössä. Jos näytössä näkyy ohjelman kesto (minuutteina, esimerkiksi126), pesuohjelma käynnistyy heti. 23 Käyttöohje Pesuohjelman kulku Ohjelman kulun näyttö Ennen ohjelman käynnistymistä sen vaiheet näkyvät ohjelman kulun ilmaisimessa. Pesuohjelman aikana ilmaisimessa näkyy senhetkinen ohjelman vaihe. Monitoiminäyttö Arvioitu jäljellä oleva ohjelman kesto (minuutteina) näkyy ohjelman päättymiseen saakka monitoiminäytössä. 3 Jos pesukoneen ohjausjärjestelmä sovittaa automaattisesti ohjelmaa (pyykkimäärän, pyykin laadun, epätasapainon, erikoishuuhteluiden jne. mukaan), se saattaa pysäyttää ilmaisimessa jäljellä olevan ajan tai korjata sitä. 24 Käyttöohje Pesuohjelman muuttaminen Ohjelman muuttaminen tai keskeyttäminen 0 1. Paina KÄYNNISTYS/TAUKO- painiketta. 2. Käännä ohjelmanvalitsin SEIS-asentoon. Pesuohjelma keskeytyy. 3. Valitse halutessasi uusi pesuohjelma. Muussa tapauksessa käännä ohjelmanvalitsin VEDEN POISTO -asentoon ja paina KÄYNNISTYS/TAUKOpainiketta. 3 Pesuohjelma voidaan aina keskeyttää KÄYNNISTYS/TAUKO- painiketta painamalla. Kun painiketta painetaan uudelleen, ohjelma jatkuu. Ohjelmaa voidaan muuttaa vain, kun ohjelmanvalitsin on SEIS- asennossa. Lisäohjelmien valitseminen Lisäohjelmat LYHYTPESU tai TAHROJA voidaan valita, vaikka varsinainen ohjelma olisi jo käynnissä Paina KÄYNNISTYS/TAUKO- painiketta. 2. Paina LYHYTPESU- tai TAHROJA- painiketta. 3. Paina KÄYNNISTYS/TAUKO- painiketta uudelleen. Pesuohjelma jatkuu. Linkoustehon muuttaminen Pesuohjelman aikana voidaan vielä muuttaa linkoustehoa tai aktivoida linkouksen esto (VESI KONEESSA) Paina KÄYNNISTYS/TAUKO- painiketta. 2. Muuta linkoustehoa painamalla Linkousteho / VESI KONEESSA -painiketta. 3. Paina KÄYNNISTYS/TAUKO-painiketta uudelleen. Pesuohjelma jatkuu. 25 Käyttöohje Pesuohjelma päättynyt/koneen tyhjentäminen Kun pesuohjelma on päättynyt, ohjelman kulun ilmaisimen LOPPUkohdassa palaa valo. Jos VESI KONEESSA -toiminto oli valittuna, KÄYNNISTYS/TAUKOpainikkeen vieressä oleva ilmaisin vilkkuu Jos viimeinen huuhteluvesi on koneessa, vesi on ensin poistettava: Paina KÄYNNISTYS/TAUKO-painiketta (vesi tyhjenee koneesta ja kone linkoaa pyykin suoritetun ohjelman mukaan; kun KÄYNNISTYS/ TAUKO- painiketta painetaan uudelleen, voidaan linkoustehoa muuttaa myös linkouksen aikana) tai Käännä ohjelmanvalitsin asentoon SEIS ja sen jälkeen VEDEN POISTO -asentoon ja paina KÄYNNISTYS/TAUKO-painiketta (tyhjentää veden koneesta, ei linkousta) tai Käännä ohjelmanvalitsin asentoon SEIS ja sen jälkeen LINKOUS- tai VAROVAINEN LINKOUS -asentoon ja paina KÄYNNISTYS/TAUKO-painiketta (poistaa veden koneesta ja linkoaa pyykin tavallisella tai pienemmällä teholla). Tämän ohjelman vaiheen jälkeen LOPPU-ilmaisimessa palaa valo. 2. Avaa täyttöluukku. täyttöluukku voidaan avata, kun LUUKKU-ilmaisimeen syttyy vihreä valo. 3. Ota pyykit koneesta. 4. Käännä ohjelmanvalitsin SEIS- asentoon. 5. Sulje vesihana. 6. Vedä ohjelman päätyttyä pesuainelokeroa hieman auki, että se pääsee kuivumaan. Jätä täyttöluukku raolleen, jotta kone pääsee tuulettumaan. 3 Jos YLIANNOSTUS-ilmaisimessa palaa valo, suoritettua ohjelmaa varten oli käytetty liikaa pesuainetta. Noudata seuraavalla pesukerralla pesuaineen valmistajan antamia annosteluohjeita ja huolehdi siitä, ettei pesuainetta ole toimintopaneeli kostealla 1. Vedä pesuainelokeroa ulospäin vasteeseen saakka. 2. Irrota lokero vetämällä voimakkaasti. 3. Irrota huuhteluaineosa keskilokerosta. 4. Pese huuhteluaineosa juoksevan veden alla. 5. Puhdista huuhtelulokerot lämpimällä vedellä. Käytä pulloharjaa. vian korjaamisen jälkeen on rikki. Pesukone ei toimi. Täyttöluukku ei ole kunnolla ei mene kiinni. Vikakoodi E40 tulee näyttöön. VARSINAINEN PESU -ilmaisin vilkkuu. Lapsilukko on aktivoitu. Apu Työnnä pistoke pistorasiaan. Vaihda sulake. Sulje täyttöluukku. Luukku napsahtaa suljettaessa. Paina KÄYNNISTYS/TAUKOpainiketta, kunnes ohjelma täyttöluukku ei ota vettä. Vikakoodi E10 tulee näyttöön. HUUHTELU+ -ilmaisin vilkkuu. Tulovesiletkun liitoksen siivilä on tukkeutunut. Apu Avaa vesihana. Sulje korjata se. Kuljetusvarmistinta ei ole poistettu. Kierrejalat on säädetty väärin. Pesukone tärisee käytön aikana tai ei seiso jalat asennus- ja liitäntäohjeen mukaan. Rummussa on erittäin vähän pyykkiä (esimerkiksi vain aa- Ei vaikuta toimintaan. mutakki). Veden poisto ei onnistunut täydellisesti ennen linkousta, koska poistoletku on taittunut tai pesuvesipumppu on tukkeutunut. Tarkasta poistoletku ja suorista tarvittaessa taittumat tai puhdista pesuvesipumppu ja poista tarvittaessa esineet pumpun pesästä. Annostele pesuaine tarkasti valmistajan ohjeiden mukaan. Varsinaisen pesun pesuvesi vaahtoaa voimakkaasti. Pesuainetta on todennäköisesti liikaa. 32 Käyttöohje Ongelma Mahdollinen syy Apu Tulovesiletkun liitos ei ole tii- Kierrä tulovesiletku kunnolla vis. kiinni. Poistoletku ei ole tiivis. Pesuvesipumpun kansi ei ole kunnolla kiinni. Vettä valuu pesukoneen alta. Pyykkiä on tarttunut täyttöluukkuun. Tarkasta poistoletku ja vaihda se tarvittaessa uuteen. Sulje kansi kunnolla. Keskeytä ohjelma ja irrota pyykit täyttöluukusta. Käynnistä ohjelma uudelleen. Käyttöoppaasi. AEG-ELECTROLUX LAV74639WB-W

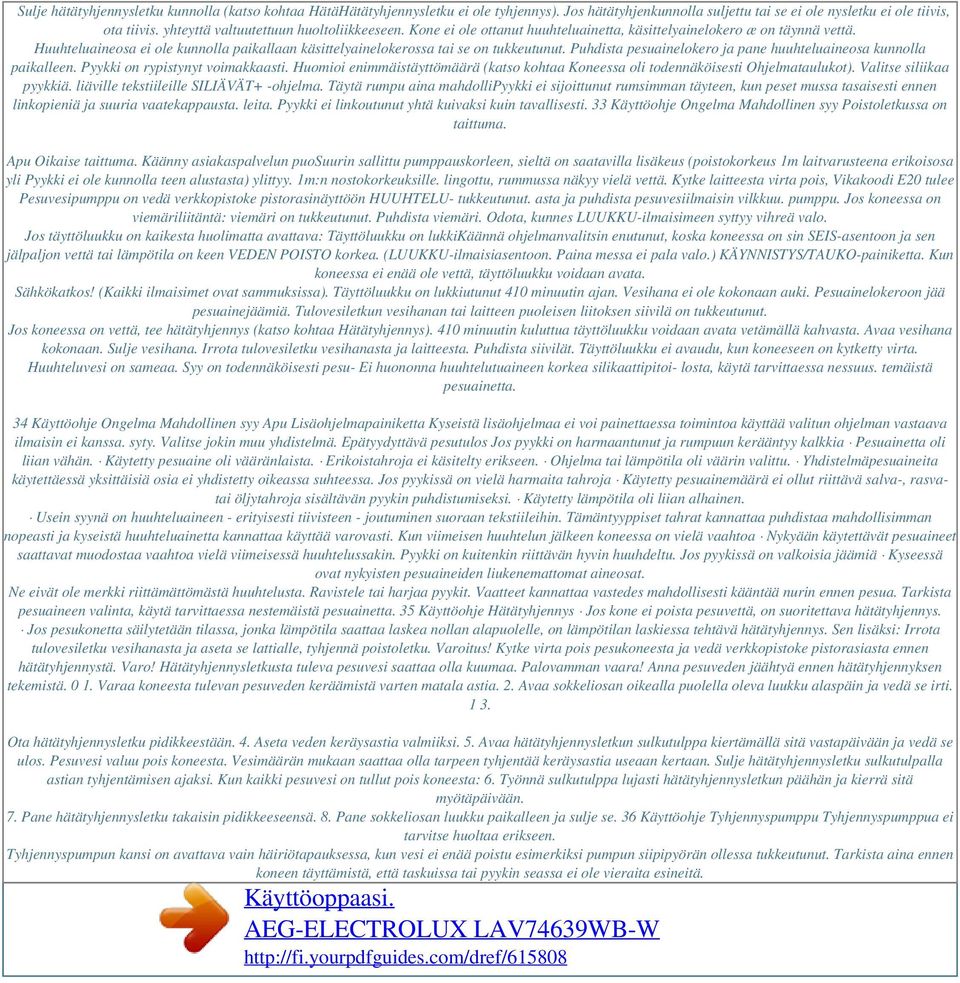

14 Sulje hätätyhjennysletku kunnolla (katso kohtaa HätäHätätyhjennysletku ei ole tyhjennys). Jos hätätyhjenkunnolla suljettu tai se ei ole nysletku ei ole tiivis, ota tiivis. yhteyttä valtuutettuun huoltoliikkeeseen. Kone ei ole ottanut huuhteluainetta, käsittelyainelokero æ on täynnä vettä. Huuhteluaineosa ei ole kunnolla paikallaan käsittelyainelokerossa tai se on tukkeutunut. Puhdista pesuainelokero ja pane huuhteluaineosa kunnolla paikalleen. Pyykki on rypistynyt voimakkaasti. Huomioi enimmäistäyttömäärä (katso kohtaa Koneessa oli todennäköisesti Ohjelmataulukot). Valitse siliikaa pyykkiä. liäville tekstiileille SILIÄVÄT+ -ohjelma. Täytä rumpu aina mahdollipyykki ei sijoittunut rumsimman täyteen, kun peset mussa tasaisesti ennen linkopieniä ja suuria vaatekappausta. leita. Pyykki ei linkoutunut yhtä kuivaksi kuin tavallisesti. 33 Käyttöohje Ongelma Mahdollinen syy Poistoletkussa on taittuma. Apu Oikaise taittuma. Käänny asiakaspalvelun puosuurin sallittu pumppauskorleen, sieltä on saatavilla lisäkeus (poistokorkeus 1m laitvarusteena erikoisosa yli Pyykki ei ole kunnolla teen alustasta) ylittyy. 1m:n nostokorkeuksille. lingottu, rummussa näkyy vielä vettä. Kytke laitteesta virta pois, Vikakoodi E20 tulee Pesuvesipumppu on vedä verkkopistoke pistorasinäyttöön HUUHTELU- tukkeutunut. asta ja puhdista pesuvesiilmaisin vilkkuu. pumppu. Jos koneessa on viemäriliitäntä: viemäri on tukkeutunut. Puhdista viemäri. Odota, kunnes LUUKKU-ilmaisimeen syttyy vihreä valo. Jos täyttöluukku on kaikesta huolimatta avattava: Täyttöluukku on lukkikäännä ohjelmanvalitsin enutunut, koska koneessa on sin SEIS-asentoon ja sen jälpaljon vettä tai lämpötila on keen VEDEN POISTO korkea. (LUUKKU-ilmaisiasentoon. Paina messa ei pala valo.) KÄYNNISTYS/TAUKO-painiketta. Kun koneessa ei enää ole vettä, täyttöluukku voidaan avata. Sähkökatkos! (Kaikki ilmaisimet ovat sammuksissa). Täyttöluukku on lukkiutunut 410 minuutin ajan. Vesihana ei ole kokonaan auki. Pesuainelokeroon jää pesuainejäämiä. Tulovesiletkun vesihanan tai laitteen puoleisen liitoksen siivilä on tukkeutunut. Jos koneessa on vettä, tee hätätyhjennys (katso kohtaa Hätätyhjennys). 410 minuutin kuluttua täyttöluukku voidaan avata vetämällä kahvasta. Avaa vesihana kokonaan. Sulje vesihana. Irrota tulovesiletku vesihanasta ja laitteesta. Puhdista siivilät. Täyttöluukku ei avaudu, kun koneeseen on kytketty virta. Huuhteluvesi on sameaa. Syy on todennäköisesti pesu- Ei huononna huuhtelutuaineen korkea silikaattipitoi- losta, käytä tarvittaessa nessuus. temäistä pesuainetta. 34 Käyttöohje Ongelma Mahdollinen syy Apu Lisäohjelmapainiketta Kyseistä lisäohjelmaa ei voi painettaessa toimintoa käyttää valitun ohjelman vastaava ilmaisin ei kanssa. syty. Valitse jokin muu yhdistelmä. Epätyydyttävä pesutulos Jos pyykki on harmaantunut ja rumpuun kerääntyy kalkkia Pesuainetta oli liian vähän. Käytetty pesuaine oli vääränlaista. Erikoistahroja ei käsitelty erikseen. Ohjelma tai lämpötila oli väärin valittu. Yhdistelmäpesuaineita käytettäessä yksittäisiä osia ei yhdistetty oikeassa suhteessa. Jos pyykissä on vielä harmaita tahroja Käytetty pesuainemäärä ei ollut riittävä salva-, rasvatai öljytahroja sisältävän pyykin puhdistumiseksi. Käytetty lämpötila oli liian alhainen. Usein syynä on huuhteluaineen - erityisesti tiivisteen - joutuminen suoraan tekstiileihin. Tämäntyyppiset tahrat kannattaa puhdistaa mahdollisimman nopeasti ja kyseistä huuhteluainetta kannattaa käyttää varovasti. Kun viimeisen huuhtelun jälkeen koneessa on vielä vaahtoa Nykyään käytettävät pesuaineet saattavat muodostaa vaahtoa vielä viimeisessä huuhtelussakin. Pyykki on kuitenkin riittävän hyvin huuhdeltu. Jos pyykissä on valkoisia jäämiä Kyseessä ovat nykyisten pesuaineiden liukenemattomat aineosat. Ne eivät ole merkki riittämättömästä huuhtelusta. Ravistele tai harjaa pyykit. Vaatteet kannattaa vastedes mahdollisesti kääntää nurin ennen pesua. Tarkista pesuaineen valinta, käytä tarvittaessa nestemäistä pesuainetta. 35 Käyttöohje Hätätyhjennys Jos kone ei poista pesuvettä, on suoritettava hätätyhjennys. Jos pesukonetta säilytetään tilassa, jonka lämpötila saattaa laskea nollan alapuolelle, on lämpötilan laskiessa tehtävä hätätyhjennys. Sen lisäksi: Irrota tulovesiletku vesihanasta ja aseta se lattialle, tyhjennä poistoletku. Varoitus! Kytke virta pois pesukoneesta ja vedä verkkopistoke pistorasiasta ennen hätätyhjennystä. Varo! Hätätyhjennysletkusta tuleva pesuvesi saattaa olla kuumaa. Palovamman vaara! Anna pesuveden jäähtyä ennen hätätyhjennyksen tekemistä Varaa koneesta tulevan pesuveden keräämistä varten matala astia. 2. Avaa sokkeliosan oikealla puolella oleva luukku alaspäin ja vedä se irti Ota hätätyhjennysletku pidikkeestään. 4. Aseta veden keräysastia valmiiksi. 5. Avaa hätätyhjennysletkun sulkutulppa kiertämällä sitä vastapäivään ja vedä se ulos. Pesuvesi valuu pois koneesta. Vesimäärän mukaan saattaa olla tarpeen tyhjentää keräysastia useaan kertaan. Sulje hätätyhjennysletku sulkutulpalla astian tyhjentämisen ajaksi. Kun kaikki pesuvesi on tullut pois koneesta: 6. Työnnä sulkutulppa lujasti hätätyhjennysletkun päähän ja kierrä sitä myötäpäivään. 7. Pane hätätyhjennysletku takaisin pidikkeeseensä. 8. Pane sokkeliosan luukku paikalleen ja sulje se. 36 Käyttöohje Tyhjennyspumppu Tyhjennyspumppua ei tarvitse huoltaa erikseen. Tyhjennyspumpun kansi on avattava vain häiriötapauksessa, kun vesi ei enää poistu esimerkiksi pumpun siipipyörän ollessa tukkeutunut. Tarkista aina ennen koneen täyttämistä, että taskuissa tai pyykin seassa ei ole vieraita esineitä. Käyttöoppaasi. AEG-ELECTROLUX LAV74639WB-W

15 Pesukoneeseen pyykin mukana joutuneet esineet, kuten paperiliittimet ja naulat, jäävät tyhjennyspumpun pesään (roskakeräin, joka suojaa siipipyörää). Puhdista tukkeutunut tyhjennyspumppu seuraavan ohjeen mukaisesti: Varoitus! Kytke pesukone pois toiminnasta ja irrota pistoke pistorasiasta ennen tyhjennyspumpun kannen avaamista! 0 1. Tee ensin hätätyhjennys (katso "Hätätyhjennys"-kappaletta). 2. Levitä tyhjennyspumpun kannen eteen lattialle kuivausliina. Pumpun sisältä voi valua vettä. 3. Kierrä tyhjennyspumpun kantta vastapäivään ja irrota kansi Poista kaikki vierasesineet ja sekä tekstiileistä irronnut nukka pumpun pesästä. 5. Kiinnitä kansi takaisin paikalleen. Aseta kansi paikalleen siten, että kannessa oleva kohouma on sivuttain, ja sulje kansi myötäpäivään kiertämällä. 37 Käyttöohje 6. Sulje hätätyhjennysletku ja kiinnitä se pidikkeeseensä. 7. Sulje luukku. Lisähuuhtelu (HUUHTELU+) Pesukone on suunniteltu mahdollisimman vähän vettä kuluttavaksi. Allergisten henkilöiden saattaa kuitenkin kannattaa käyttää huuhteluun enemmän vettä. 3 Kun HUUHTELU+ -toiminto on valittuna, kone tekee ylimääräisen huuhtelun VALKO- JA KIRJOPESU-, SILIÄVÄT TEKSTIILIT/ SILIÄVÄT+ - JA HIENOPESU-ohjelmissa. Lisähuuhtelu ei ole valittuna koneessa toimitettaessa. Lisähuuhtelun valitseminen: 0 1. Käännä ohjelmanvalitsin VALKO-/KIRJOPESU-, SILIÄVÄT TEKSTIILIT / SILIÄVÄT+ - tai HIENOPESU-asentoon (valitse haluamasi lämpötila). 2. Pidä ESIPESU- ja LYHYTPESU-painikkeita painettuina samanaikaisesti vähintään kahden sekunnin ajan. Ohjelman kulun ilmaisimessa vilkkuu HUUHTELU+. Lisähuuhtelu on nyt valittu. Se pysyy valittuna, kunnes valinta poistetaan. 3 Vedenkulutus lisääntyy, jos valitaan lisähuuhtelu. Lisähuuhtelun poistaminen: 0 1. Käännä ohjelmanvalitsin uudelleen VALKO-/KIRJOPESU-, SILIÄVÄT TEKSTIILIT / SILIÄVÄT+ - tai HIENOPESU-asentoon. 2. Pidä ESIPESU- ja LYHYTPESU-painikkeita painettuina samanaikaisesti vähintään kahden sekunnin ajan. Ohjelman kulun ilmaisimen HUUHTELU+ -valo sammuu. Lisähuuhtelu on poistettu käytöstä. 38 Käyttöohje Lapsilukko Kun lapsilukko on käytössä, täyttöluukkua ei voi sulkea eikä pesuohjelmaa käynnistää. 0 Lapsilukon aktivoiminen: Käännä väännintä (täyttöluukun sisäpuolella) kolikolla myötäpäivään vasteeseen saakka. Varoitus! Väännin ei saa jäädä ala-asentoon, muutoin lapsilukko ei ole aktivoitu! Vääntimen on noustava yläasentoon kuvan osoittamalla tavalla. Lapsilukon poistaminen käytöstä: Käännä väännintä vastapäivään vasteeseen saakka Tekniset tiedot Korkeuden säätömahdollisuus Täyttömäärä (ohjelman mukaan) Käyttöalue Linkousteho Veden paine noin +10/-5mm enintään 5kg kotitalouskäyttö katso arvokilvestä 1-10bar (=10-100N/cm2= 0,1-1,0MPa) Mitat (millimetreinä) 40 Asennus- ja liitäntäohje Asennus- ja liitäntäohje Asennuksessa huomioitavia turvaohjeita Älä kaada pesukonetta etupuolen tai oikean puolen (edestä katsottuna) päälle. Sähköiset osat saattavat kastua! Tarkista, ettei pesukoneessa ole kuljetusvaurioita. Vahingoittunutta laitetta ei saa missään tapauksessa kytkeä sähköverkkoon. Jos laite on vahingoittunut, käänny laitteen toimittajan puoleen. Varmista, että kaikki kuljetusvarmistimen osat on poistettu ja että laitteessa on roiskevesisuoja, katso kohtaa Kuljetusvarmistimen irrottaminen. Muussa tapauksessa laite tai sen vieressä olevat kalusteet saattavat vahingoittua linkouksen aikana. Pane pistoke aina määräysten mukaisesti asennettuun suojapistorasiaan. Varmista ennen laitteen käyttöönottoa, että laitteen arvokilvessä mainittu nimellisjännite ja virtalaji vastaavat sijoituspaikan nimellisjännitettä ja virtalajia. Vaadittava sähköinen varmistus on myös mainittu arvokilvessä. Jos pesukoneen asianmukaisen vesijohtoverkkoliitännän yhteydessä tarvitaan vesijohtoasennukseen liittyviä töitä, tällaiset työt saa suorittaa vain pätevä ja ammattitaitoinen asentaja. Jos pesukoneen asianmukaisen sähköverkkoon liitännän yhteydessä tarvitaan sähkötöitä, työt saa suorittaa vain pätevä ja ammattitaitoinen sähköasentaja. Verkkojohdon saa vaihtaa vain valtuutettu huoltoliike. 41 Asennus- ja liitäntäohje Koneen asentaminen 3 Pesukoneita, joissa on kupera paneeli, ei voi sijoittaa työtason alle. Laitteen kuljettaminen Älä kaada pesukonetta etupaneelin tai oikean puolen (edestä katsottuna) päälle. Muuten sähköiset osat saattavat kastua. Älä koskaan kuljeta laitetta ilman kuljetusvarmistinta. Irrota kuljetusvarmistin vasta laitteen sijoituspaikalla. Laitteen kuljettaminen ilman kuljetusvarmistinta saattaa aiheuttaa laitteen vahingoittumisen. Älä koskaan nosta laitetta avoinna olevasta täyttöluukusta tai sokkelista. Kuljetus varastokärryillä: aseta laite varastokärryille sivuttain. Kuljetusvarmistimen irrottaminen Huomautus: Irrota kuljetusvarmistin ehdottomasti ennen laitteen käyttöönottoa! Säilytä huolellisesti kaikki kuljetusvarmistimen osat mahdollista myöhempää kuljetusta (esimerkiksi muuttoa) varten Avaa molemmat laitteen takapuolella olevat letkunpidikkeet ja ota letkut sekä verkkojohto ulos. 2. Irrota molemmat letkunpidikkeet vetämällä voimakkaasti. 42 Asennus- ja liitäntäohje 3 Erikoisavain A ja sulkuhatut B (2 kpl) ja C (1 kpl) toimitetaan laitteen mukana. 3. Irrota ruuvi D sekä painejousi erikoisavaimella A. 4. Sulje aukko sulkuhatulla C. Huomautus: Työnnä sulkuhattu niin voimakkaasti paikalleen, että se lukkiutuu takaseinämään (suojaa laitteen sisusta roiskevedeltä). 5. Avaa kaksi ruuvia E erikoisavaimella A. 6. Avaa neljä ruuvia F erikoisavaimella A. 7. Irrota kuljetuskisko G. 8. Kiinnitä neljä ruuvia F takaisin paikalleen. 9. Sulje kaksi suurta aukkoa sulkuhatuilla B. Käyttöoppaasi. AEG-ELECTROLUX LAV74639WB-W

16 Huomautus: Työnnä sulkuhatut niin voimakkaasti paikalleen, että ne lukkiutuvat takaseinämään (suojaavat laitteen sisusta roiskevedeltä). 43 Asennus- ja liitäntäohje Sijoituspaikan esivalmistelut Sijoituspaikan on oltava puhdas ja kuiva, siinä ei saa olla kiillotusvahan jäämiä eikä muita rasvaisia aineita, ettei laite pääse luiskahtamaan paikaltaan. Älä käytä voiteluaineita apuna laitteen siirtämisessä. Laitetta ei suositella sijoitettavaksi korkeanukkaisen maton tai muun pehmeän alustan päälle, koska silloin laite ei ehkä seiso vakaasti paikallaan. Jos lattia koostuu pienistä laatoista, aseta laitteen alle kumimatto. Älä koskaan tasoita lattian pieniä epätasaisuuksia panemalla laitteen jalkojen alle puupaloja, pahvia tms., vaan kierrejalkoja säätämällä. Jos laite on esimerkiksi tilanahtauden vuoksi pakko sijoittaa aivan kaasu- tai hiililieden viereen: lieden ja pesukoneen väliin on asennettava lämpöä eristävä levy (85 x 57 cm), joka on päällystettävä lieden puoleiselta sivultaan aluumiinifoliolla. Pesukonetta ei saa sijoittaa tilaan, jonka lämpötila saattaa laskea pakkasen puolelle. Jäätymisvaara! Tulovesi- ja poistoletkut eivät saa olla taittuneina eikä puristuksissa. Sijoittaminen betonisokkelin päälle Jos laite sijoitetaan betonisokkelin päälle, on siihen turvallisuussyistä asennettava ehdottomasti seisontalevyt, joiden päälle pesukone sijoitetaan. Seisontalevyjä on saatavilla asiakaspalvelusta. Varaosanumero on Epävakaille lattioille sijoittaminen Epävakaisiin lattioihin, erityisesti puupalkkilattioihin, joissa on periksi antavia lattialautoja, on kiinnitettävä ruuveilla vähintään 15 mm:n paksuinen, vedenkestävä puulevy (vähintään kahteen lattiapalkkiin). Laite on mahdollisuuksien mukaan sijoitettava huoneen nurkkaan, koska siellä lattia on parhaiten kiinnitetty ja on siten vähiten altis resonanssivaihteluille. 44 Asennus- ja liitäntäohje Lattian epätasaisuuksien tasoittaminen Automaattinen säätöjalka: pesukoneen vasemmassa takajalassa on joustintukirakenne. Näin se takaa laitteen vakauden myös suurilla linkoustehoilla. Jos pesukone ei kuitenkaan seiso vakaasti linkouksen aikana, toimi seuraavasti: 0 1. Säädä kolme säätöjalkaa 10 mm:n ohjearvon mukaisesti. Käytä tähän tarkoitukseen kuljetusvarmistimen poistamiseen tarkoitettua pesukoneen mukana toimitettua erikoisavainta. Jos automaattinen säätöjalka ei nyt ulotu lattiaan saakka: 2. Pidennä automaattista säätöjalkaa (takana vasemmalla) käsin, kunnes se on oikean mittainen. 3. Tarkista pesukoneen asento tarvittaessa vesivaa'alla. Huomautus: Älä koskaan tasoita lattian pieniä epätasaisuuksia panemalla laitteen jalkojen alle puupaloja, pahvia tms., vaan kierrejalkoja säätämällä Asennus- ja liitäntäohje Sähköliitännät Katso nimellisjännite, virtalaji ja vaadittava sähköinen varmistus arvokilvestä. Arvokilpi sijaitsee täyttöluukun takapuolen yläosassa. ; Tämä laite on seuraavien EY-direktiivien mukainen: pienjännitedirektiivi 73/23/EWG muutoksineen direktiivi sähkömagneettisesta yhteensopivuudesta 89/336/EWG muutoksineen Vesiliitäntä 3 Pesukoneessa on vesijohtoverkon veden takaisin virtaamista estäviä ja vesiviranomaisten maakohtaisten määräysten mukaisia turvalaitteita (esimerkiksi DVGW-direktiivit Saksassa). Muut turvatoimenpiteet eivät siis ole aiheellisia asennuksessa. Huomautus: Kylmävesiliitäntään tarkoitettuja laitteita ei saa liittää lämminvesijohtoon! Käytä liitännässä vain uusia letkuja! Sallittu veden paine Veden paineen on oltava vähintään 1 bar (= 10N/cm2 = 0,1 MPa) ja enintään 10 bar (= 100N/cm2 = 1 MPa). Jos veden paine ylittää 10 bar: esikytke paineenalennusventtiili. Jos veden paine alittaa 1 bar: irrota tulovesiletku laitteen puoleisesta päästä magneettituloventtiilin kohdalta ja irrota läpivirtausmäärän säädin (poista siivilä kärkipihdillä ja irrota sen takana oleva kumirengas). Pane siivilä takaisin paikalleen. 46 Asennus- ja liitäntäohje Veden tulo Laitteen mukana toimitetaan 1,35m:n pituinen paineletku. Jos tarvitaan pidempi tulovesiletku, on käytettävä valtuutetusta huollosta saatavaa, VDE-määräysten mukaista täydellistä letkusarjaa, jossa on valmiiksi asennetut letkuliitokset. Pesukoneisiin, joissa ei ole Aqua-Control-toimintoa, on saatavilla 2,2m:n, 3,5m:n ja 5m:n pituiset letkusarjat. Pesukoneisiin, joissa on Aqua-Controltoiminto, on saatavilla 2,0m:n, 2,9m:n ja 3,9m:n pituiset letkusarjat. Huomautus: Älä missään tapauksessa leikkaa letkuja pidentämisen yhteydessä! Tiivistysrenkaat ovat joko letkuliitoksen muovimutterissa tai pakkauksessa. Älä käytä muita tiivisteitä! 0 1. Liitä letku koneeseen kulmaliittimellä. 3 Huomautus: Älä käännä tulovesiletkua suoraan alaspäin, vaan kuvan mukaisesti oikealle tai vasemmalle. Kiristä letkuliitos ainoastaan käsin. 2. Liitä letku vesihanaan suoralla liittimellä, ruuvikierteellä R 3/4 (tuumaa). Huomautus: Kiristä letkuliitos ainoastaan käsin. 3. Testaa liitoksen tiiviys ennen pesukoneen käyttöönottoa avaamalla vesihanaa hitaasti. 47 Asennus- ja liitäntäohje Veden poisto Poistoletku voidaan liittää viemärilukkoon tai ripustaa pesu- tai kaatoaltaan tai kylpyammeen reunaan. Pidennykseen (enintään 3 m lattialle asetettuna ja sen jälkeen enintään 80 cm korkealla) saa käyttää ainoastaan alkuperäisiä ylivalumisen vaara! Vedenpoistoletkun pää ei saa upota poistettuun veteen. Poistettu vesi saattaa muuten joutua takaisin koneeseen! Jos vedenpoistoletku ripustetaan pesualtaan tai kylpyammeen reunaan, sen paikallaan pysyminen on varmistettava liittämällä siihen laitteen mukana toimitettu kaarikappale. Poistoveden rekyylivoima saattaa muuten työntää letkun pois altaasta. Kiinnitä kaarikappale narulla vesihanaan tai seinään. Käyttöoppaasi. AEG-ELECTROLUX LAV74639WB-W

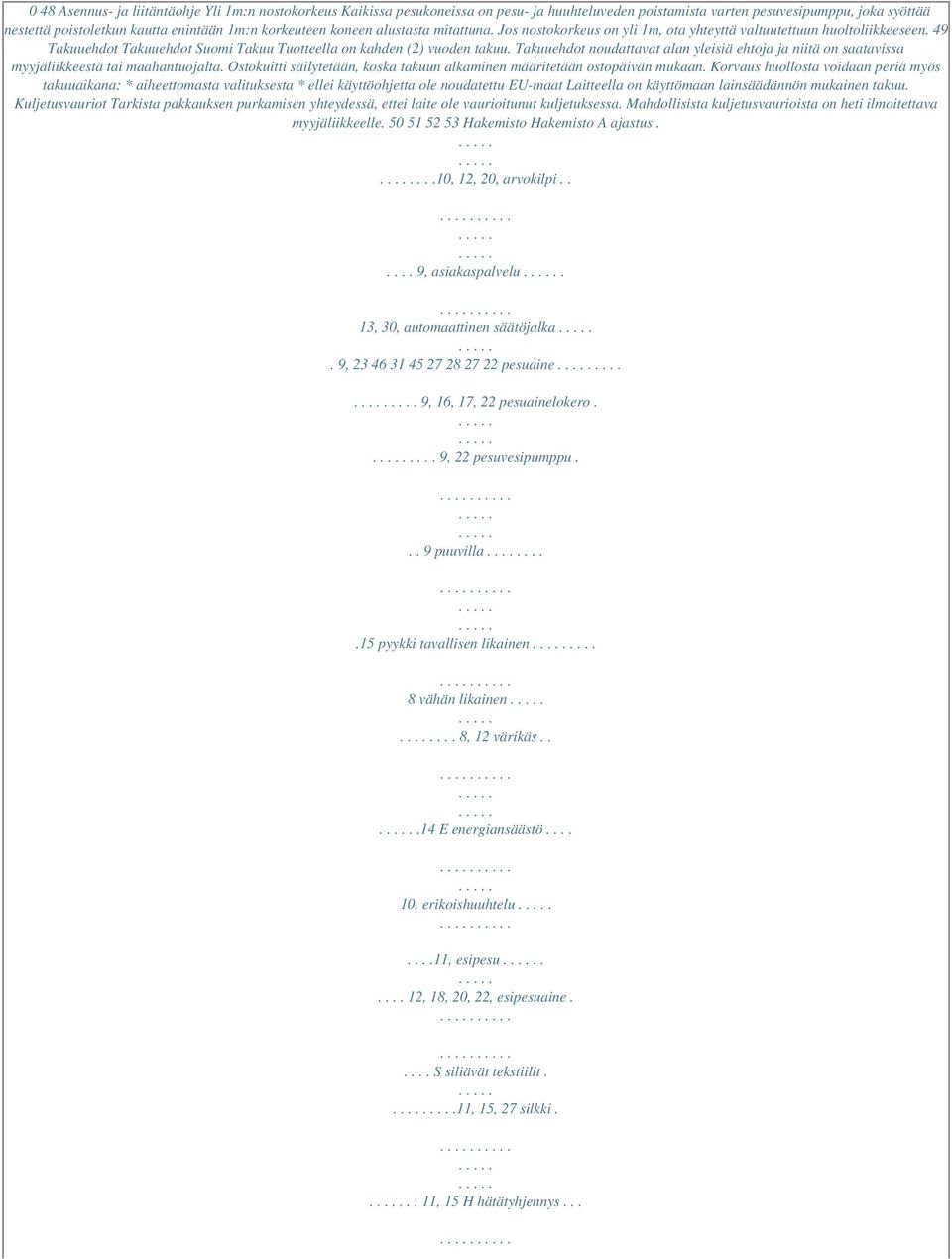

17 0 48 Asennus- ja liitäntäohje Yli 1m:n nostokorkeus Kaikissa pesukoneissa on pesu- ja huuhteluveden poistamista varten pesuvesipumppu, joka syöttää nestettä poistoletkun kautta enintään 1m:n korkeuteen koneen alustasta mitattuna. Jos nostokorkeus on yli 1m, ota yhteyttä valtuutettuun huoltoliikkeeseen. 49 Takuuehdot Takuuehdot Suomi Takuu Tuotteella on kahden (2) vuoden takuu. Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyjäliikkeestä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana: * aiheettomasta valituksesta * ellei käyttöohjetta ole noudatettu EU-maat Laitteella on käyttömaan lainsäädännön mukainen takuu. Kuljetusvauriot Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle Hakemisto Hakemisto A ajastus....10, 12, 20, arvokilpi , asiakaspalvelu. 13, 30, automaattinen säätöjalka. 9, pesuaine , 16, 17, 22 pesuainelokero , 22 pesuvesipumppu... 9 puuvilla pyykki tavallisen likainen vähän likainen... 8, 12 värikäs...14 E energiansäästö , erikoishuuhtelu....11, esipesu , 18, 20, 22, esipesuaine..... S siliävät tekstiilit , 15, 27 silkki... 11, 15 H hätätyhjennys...

18 36 helposti siliävät..11, 15, 27, 33 hieno huuhtelu....11, 28 hienopesu , 15, 27 huolto huuhtelu huuhteluaine.... 8, 9, 22 T tahrasuola.... 9, 22 tahrat... 8, 12, 18, 25, 27, 35 takuu , 31, 50 tärkkäys , 28 täyttömäärä , 27 tekstiilit arat. 14, 15 tyhjennyspumppu 37 K käsinpesu 11, 27, käsittelyaine 9, 16, 17, kestoaika....20, kirjopesu...10, 15, 27, V valkopesu , 15, 27, 28 veden poisto..

19 ...11 verhot , 27 vesi koneessa.. 11, 19 kovuus , 16 pehmennin , 9, 16, 22 poisto pumppaus villa. 11, 15, 27, 28 käsin pestävä... 11, 27 L lapsilukko....31, 39 linkouksen esto (VESI KONEESSA)....11, 26 linkous , 17, 19, 25, 28 liotus , 18, 20, 22, 27 liotusaine.. 22 lisähuuhtelu 38 luukun avaaminen.. 21, 26, 34 lyhytpesu , 25, 27 Y yliannostus M monitoiminäyttö.. 10, 20, 23, 24, 31 O ohjelman keskeyttäminen ohjelman kulun näyttö...10, 24 ohjelman muuttaminen....

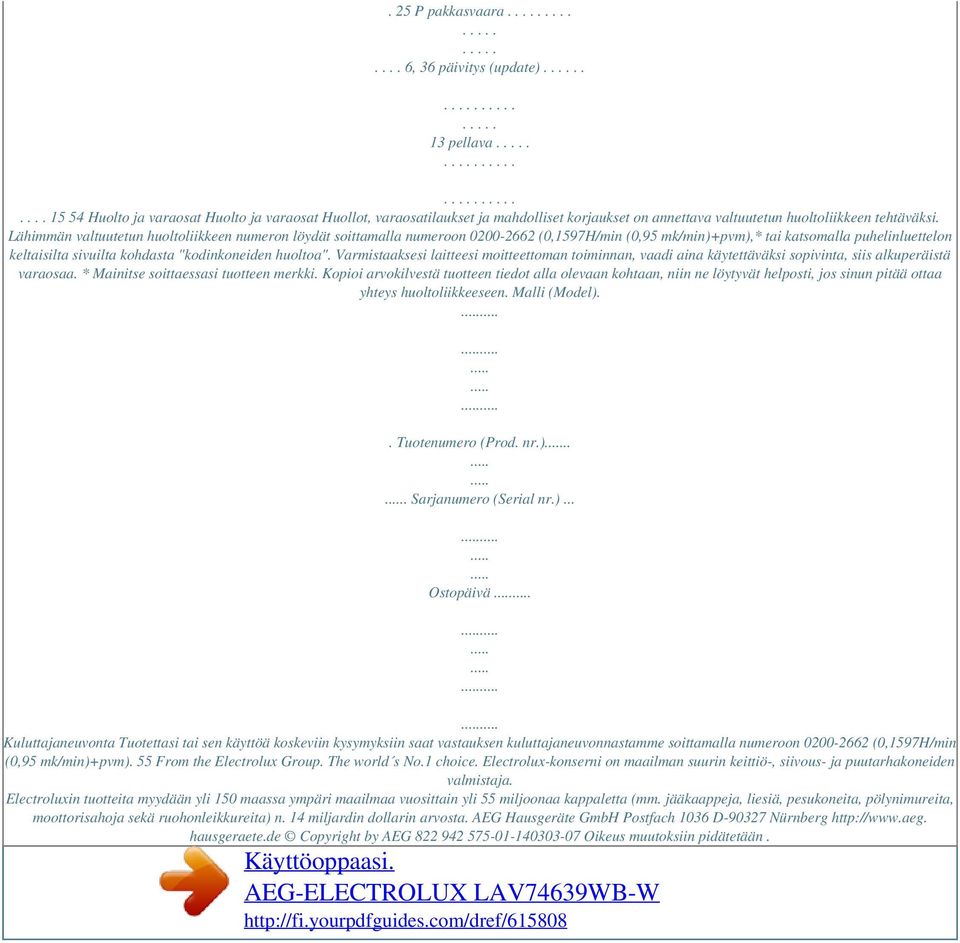

20 Powered by TCPDF ( 25 P pakkasvaara , 36 päivitys (update). 13 pellava Huolto ja varaosat Huolto ja varaosat Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon (0,1597H/min (0,95 mk/min)+pvm),* tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa". Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. * Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen. Malli (Model) Tuotenumero (Prod. nr.) Sarjanumero (Serial nr.) Ostopäivä Kuluttajaneuvonta Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon (0,1597H/min (0,95 mk/min)+pvm). 55 From the Electrolux Group. The world s No.1 choice. Electrolux-konserni on maailman suurin keittiö-, siivous- ja puutarhakoneiden valmistaja. Electroluxin tuotteita myydään yli 150 maassa ympäri maailmaa vuosittain yli 55 miljoonaa kappaletta (mm. jääkaappeja, liesiä, pesukoneita, pölynimureita, moottorisahoja sekä ruohonleikkureita) n. 14 miljardin dollarin arvosta. AEG Hausgeräte GmbH Postfach 1036 D Nürnberg hausgeraete.de Copyright by AEG Oikeus muutoksiin pidätetään. Käyttöoppaasi. AEG-ELECTROLUX LAV74639WB-W
