Kytke kone pois päältä Aseta ohjelmavalitsin asentoon Pois päältä. Peseminen

Transkriptio

1 Pyykinpesukoneesi Onnittelut valintasi on nykyaikainen, laadukas ja korkeatasoinen Smeg-pyykinpesukone. Pyykinpesukoneelle on tunnusomaista säästeliäs veden- ja energiankulutus. Jokaisen tehtaalta lähtevän koneen toiminta ja moitteeton kunto on tarkastettu huolellisesti. Lisätietoja: Sisältö Sivu Määräysten mukainen käyttö... 1 Ohjelmat... 1 Ohjelman asettaminen ja säätäminen... 3 Peseminen...3/4 Pesun jälkeen... 4 Yksilölliset asetukset...5/6 Ohjelmataulukko... 7 Turvallisuusohjeet... 8 Kulutustiedot... 8 Tärkeitä ohjeita... 9 Nestemäisen pesuaineen jakaja Hoito...10 Näyttöruudun ohjeet...10 Ohjeita tukkeuman varalle...11 Mitä on tehtävä, jos Lukon hätäavaus...13 Huoltopalvelu...13 Ympäristön ja energian säästöohjeita Käytä hyödyksi kunkin ohjelman suurin mahdollinen täyttömäärä. Pese normaalisti likaantunut pyykki ilman esipesua. Valitse ohjelman Valko-/kirjopesu 90 C sijaan ohjelma Kirjopesu Teho 60 C ja lisätoiminto (Tahrat). Pääset samaan pesutulokseen sähköä säästäen. Annostele pesuaine valmistajan ohjeiden ja veden kovuuden mukaan. Jos kuivaat pyykin pesun jälkeen kuivausrummussa, valitse linkousnopeus kuivausrummun valmistajan ohjeiden mukaan. Määräysten mukainen käyttö ainoastaan kotitalouskäyttöön, konepestävien tekstiilien ja käsinpestävän villan pesuun pesuaineliuoksessa, käyttö vain kylmän vesijohtoveden ja tavallisten konepesuun soveltuvien pesu- ja hoitoaineiden kanssa. Älä jätä pieniä lapsia yksin pyykinpesukoneen luo! Lapset ja henkilöt, jotka eivät tunne pesukonetta, eivät saa käyttää sitä! Pidä lemmikkieläimet poissa pyykinpesukoneen lähettyviltä! Ohjelmat Yksityiskohtainen ohjelmataulukko Sivu 7. Linkousnopeus voidaan valita erikseen valitusta ohjelmasta ja ohjelmavaiheesta riippuen. Valko-/kirjopesu kulutusta kestävät tekstiilit Kirjopesu Teho Mix Superpika 15 (Linkous) (Veden poisto) Villa Hienopesu/Silkki Siliävät kulutusta kestävät tekstiilit erityyppiset tekstiilit hyvin lyhyt ohjelma, sopii myös huuhteluohjelmaksi Ekstra centrifugering med valgbar hastighed pesuveden poisto, kun valittiin (Ei linkousta = ilman loppulinkousta) käsin- ja konepesun kestävä villa hellävaraista pesua vaativat tekstiilit siliävät tekstiilit Alkuvalmistelut Asennuksen tulee olla asennusohjeiden mukainen. Tarkasta kone Vaurioitunutta konetta ei saa ottaa käyttöön! Ota yhteys huoltopalveluun! Kytke verkkopistoke pistorasiaan Vain kuivin käsin! Tartu vain pistokkeeseen! Avaa vesihana Nestemäisen pesuaineen jakaja (mallista riippuen), sivu 10 Lokero II: pesuaine varsinaista pesua varten, vedenpehmennysaine, valkaisuaine, tahranpoistoaine Lokero : huuhteluaine, tärkki Lokero I: pesuaine esipesua varten Ohjelmavalitsin Näyttöruutu / Valintapainike Tilanäytöt Ohjelmavalitsimella kytket koneen päälle ja pois päältä ja valitset ohjelman. Voit kääntää valitsinta kumpaankin suuntaan h:min (Valmis vasta) Tilanäytöt Tauka Linkousnopeus Lisätoiminnot Ohjelman päättyminen... kuluttua Ohjelmavaiheiden näytöt: Peseminen, huuhtelu, linkous, ohjelman päättyminen Ei linkousta -tila saavutettu Ennen ensimmäistä pesukertaa Pese ensimmäinen pesukerta ilman pyykkiä Sivu 9 Lajittele pyykki ja laita se koneeseen Noudata valmistajan hoito-ohjeita! Pesuohjemerkintöjen mukaan. Materiaalin, värin, likaisuuden ja lämpötilan mukaan. Älä ylitä suurinta sallittua täyttömäärää Sivu 7. Noudata tärkeitä ohjeita Sivu 9. Pese samanaikaisesti suuria ja pieniä vaatekappaleita! Sulje täyttöluukku. Varmista, että pyykkiä ei jää täyttöluukun ja kumitiivisteen väliin. Käynnistys/ Tauko Annostele pesu- ja hoitoaine Annostele pyykkimäärän, likaisuuden, veden kovuuden (tiedon saat paikalliselta vesilaitokselta) ja pesuaineen valmistajan ohjeiden mukaan. Mallit, joissa ei ole jakajaa nestemäiselle pesuaineelle: Annostele nestemäinen pesuaine esimerkiksi pesupalloon ja aseta se pesurumpuun. Koneen ollessa toiminnassa: Varo, kun avaat pesuainekotelon! Jos huuhtelu- tai viimeistelyaine on paksua, laimenna se vedellä. Vältyt tukkeumilta. Ohjelman asettaminen ja säätäminen 1 Lisätoiminnot, valintapainike ja linkousnopeudet Yksilölliset asetukset, sivu 5. Paina START/STOP (Käynnistys/Tauko) Kaikki painikkeet reagoivat herkästi kosketukseen, joten kevyt painallus riittää! Kun painat pidempään valintapainiketta (Valmis vasta), asetusvaihtoehdot tulevat automaattisesti näkyviin peräjälkeen! 2 Peseminen Pesuainekotelo jossa lokerot I, II, Täyttöluukku Ohjauspaneeli Täyttöluukun kahva Huoltoluukku Peseminen 3 Kytke kone pois päältä Aseta ohjelmavalitsin asentoon Pois päältä. Sulje vesihana Aqua-Stop-mallien kohdalla ei tarpeen Asennusohjeet, sivu 7. Poista pyykki Avaa täyttöluukku ja ota pyykki pois koneesta. Jos valittuna on (Ei linkousta = ilman loppulinkousta): Aseta ohjelmavalitsin asentoon (Veden poisto) tai valitse linkousnopeus. Paina valitsinta START/STOP (Käynnistys/Tauko). Poista rumpuun mahdollisesti jääneet vieraat esineet - ruostumisvaara. Jätä täyttöluukku ja pesuainekotelo auki, jotta jäännösvesi pääse haihtumaan. Ohjelma on päättynyt, kun START/STOP (Käynnistys/Tauko) vilkkuu. Ohjelman keskeyttäminen Kun ohjelman lämpötila on korkea: Jäähdytä pyykki: Valitse Superpika 15. Paina valitsinta START/STOP (Käynnistys/Tauko). Kun ohjelman lämpötila on alhainen: Valitse (Linkous) tai (Veden poisto). Paina valitsinta START/STOP (Käynnistys/Tauko). * Ohjelmat, sivu 1, 5 Ohjelman muuttaminen, kun olet valinnut vahingossa väärän ohjelman: Valitse uusi ohjelma. Paina valitsinta START/STOP (Käynnistys/Tauko). Uusi ohjelma alkaa alusta. Ohjelman keskeyttäminen Paina valitsinta START/STOP (Käynnistys/Tauko). Näyttöruudussa. Lisää tarvittaessa pyykkiä (älä jätä täyttöluukkua pidemmäksi aikaa auki - pyykistä poistuva vesi voi valua lattialle). Paina valitsinta START/STOP (Käynnistys/Tauko). Yksilölliset asetukset Valintapainike (Valmis vasta) Kun ohjelma valitaan, näytössä näkyy kulloinkin ohjelman kestoaika. Voit siirtää ohjelman käynnistymisen myöhemmäksi ennen kuin ohjelma alkaa. Valmis vasta -aika voidaan asettaa tunnin välein, enintään 24 tuntiin asti. Paina valitsinta (Valmis vasta) niin monta kertaa, kunnes haluamasi tuntimäärä näkyy näytössä (h=tunti). Paina valitsinta START/STOP (Käynnistys/Tauko). Säätö ei ole enää mahdollista, kun ohjelma on käynnistynyt. Linkousnopeus (1/min) / (Ei linkousta = ilman loppulinkousta) Yksilölliset asetukset Voit muuttaa näytössä näkyvää linkousnopeutta tai valita toiminnon (Ei linkousta = ilman loppulinkousta, jolloin pyykki jää viimeisen huuhtelukerran jälkeen veteen. Valittavissa oleva suurin mahdollinen linkousnopeus riippuu mallista ja kulloinkin asetetusta ohjelmasta. Lisätoiminnot myös Ohjelmataulukko, sivu 7 (Tahrat) (Esipesu) (Rypistymisesto) Pesuaika pitenee, jolloin erittäin likainen pyykki pestään entistä tehokkaammin. Erittäin likaiselle pyykille. Esipesu 30 C. Erikoislinkous, jonka jälkeen pyykki pöyhitään. Hellävarainen loppulinkous alhaisella linkousnopeudella. Pyykin jäännöskosteus on hieman korkeampi. (Lisähuuhtelu) Lisähuuhtelukerta. Jos paikkakunnan vesi on hyvin pehmeää, tai huuhtelutuloksen parantamiseksi edelleen. START/STOP (Käynnistys/Tauko) Ohjelman käynnistämiseen tai keskeyttämiseen. Äänimerkki 1. Äänimerkin voimakkuuden säätötilan aktivointi 2. Äänenvoimakkuuden säätö... aseta kohtaan º 1 pykälä oikealle Näppäinäänet Äänenvoimakkuuden säätö* paina ja pidä + 1 pykälä vapauta painettuna oikealle 1 pykälä oikealle * paina tarvittaessa monta kertaa Huomautusäänet Äänenvoimakkuuden säätö* aseta kohtaan º Ohjelmataulukko Katso myös taulukko Kulutusarvot sivulla 8 ja Ohjeita sivulla 9! Ohjelmat C Max. Pyykkilaji Lisätoiminnot; lisävalinnat; ohjeita (Tahrat), (Esipesu), (Rypistymisesto), (Lisähuuhtelu), (Ei linkousta = ilman loppulinkousta) kulutusta kestävät tekstiilit, valkopesun kestävät puuvilla- tai pellavatekstiilit (kylmä), 40, 60, 90 C 8 kg* Valko-/kirjopesu Kirjopesu Teho 60 C (Tahrat), (Esipesu), (Rypistymisesto), (Lisähuuhtelu), (Ei linkousta = ilman loppulinkousta) siliävät tekstiilit, jotka ovat puuvillaa, pellavaa, synteettistä materiaalia tai sekoitekuitua Siliävät (kylmä), 40, 60 C (Tahrat), (Esipesu), (Rypistymisesto), (Lisähuuhtelu), (Ei linkousta = ilman loppulinkousta); eri tekstiililaatuja voidaan pestä yhdessä 3,5 kg* Mix 30 C puuvillatekstiilit tai siliävät tekstiilit (Tahrat), (Esipesu), (Rypistymisesto), (Lisähuuhtelu), (Ei linkousta = ilman loppulinkousta); vain kevyt linkous huuhtelukertojen välissä hellävaraisen pesun vaativat tekstiilit, jotka ovat esim. silkkiä, satiinia, synteettistä materiaalia tai sekoitekuitua (esim. verhot) Hienopesu/Silkki (kylmä) (Ei linkousta = ilman loppulinkousta); erityisen hellävarainen pesuohjelma pyykin kutistumisen estämiseksi, pidemmät ohjelmatauot (tekstiilit ovat pesuvedessä) käsin- ja konepesun kestävät tekstiilit, jotka ovat villaa tai villasekoitetta 2 kg Villa (kylmä), 30 C (Ei linkousta = ilman loppulinkousta); Pikaohjelma noin 15 minuuttia, sopii kevyesti likaantuneen pyykin pesuun sekä perusteelliseen huuhteluun (älä käytä pesuainetta) siliävät tekstiilit, jotka ovat puuvillaa, pellavaa, synteettistä materiaalia tai sekoitekuitua Superpika C Lisäohjelmat (Linkous), (Veden poisto) Ohjelmien pesuaika on optimoitu vähän likaisille tekstiileille. Jos tekstiilit ovat erittäin likaisia, vähennä täyttömäärää tai valitse lisätoiminto, esimerkiksi (Tahrat). Kun peset täyden koneellisen tähdellä (*) merkityillä ohjelmilla, valitse aina lisätoiminto (Tahrat). Lyhytohjelmaksi sopii hyvin - pyykkilajista riippumatta - Siliävät 40 C suurimmalla linkousnopeudella. Ohjelmat ilman esipesua - annostele pesuaine lokeroon II, ohjelmat, joissa esipesu - jaa pesuaine lokeroihin I ja II / WM14P360DN *674212* 7

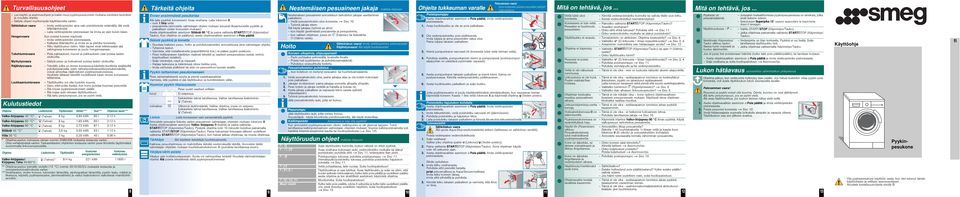

2 Turvallisuusohjeet Lue käyttö- ja asennusohjeet ja kaikki muut pyykinpesukoneen mukana toimitetut tiedotteet ja noudata ohjeita. Säilytä ohjeet myöhempää käyttötarvetta varten. Sähköiskun vaara Hengenvaara Tukehtumisvaara Myrkytysvaara Räjähdysvaara Loukkaantumisvaara Kulutustiedot Irrota verkkopistoke aina vain pistokkeesta vetämällä, älä vedä liitäntäjohdosta! Laita verkkopistoke pistorasiaan tai irrota se vain kuivin käsin. Kun poistat koneen käytöstä: Irrota verkkopistoke pistorasiasta. Katkaise liitäntäjohto ja irrota se ja pistoke koneesta. Riko täyttöluukun lukko. Näin lapset eivät leikkiessään jää vahingossa koneeseen ja joudu hengenvaaraan. Pidä pakkaukset, muovit ja pakkauksen osat poissa lasten ulottuvilta. Säilytä pesu- ja hoitoaineet poissa lasten ulottuvilta. Tekstiilit, jotka on ennen konepesua käsitelty liuottimia sisältävillä puhdistusaineilla, esim. tahranpoistoaineella/pesubensiinillä, voivat aiheuttaa räjähdyksen pyykinpesukoneessa. Huuhtele tällaiset tekstiilit huolellisesti käsin ennen koneeseen laittamista. Täyttöluukku voi olla hyvinkin kuuma. Varo, ettet polta itseäsi, kun kone poistaa kuumaa pesuvettä. Älä nouse pyykinpesukoneen päälle. Älä nojaa auki olevaan täyttöluukkuun. Älä tartu pesurumpuun, jos se pyörii vielä. Ohjelma Lisätoiminto Täyttömäärä Sähkö*** Vesi*** Ohjelman kesto*** Valko-/kirjopesu 40 C* (Tahrat) 8 kg 0,94 kwh 80 l 2:12 h Valko-/kirjopesu 60 C* (Tahrat) 8 kg 1,65 kwh 80 l 2:12 h Valko-/kirjopesu 90 C (Tahrat) 8 kg 2,73 kwh 97 l 2:12 h Siliävät 40 C* (Tahrat) 3,5 kg 0,55 kwh 53 l 1:12 h Villa30 C - 2 kg 0,20 kwh 40 l 0:36 h * Ohjelma-asetus voimassa olevan normin EN60456 mukaista testausta varten. Ohje vertailutestejä varten: Tarkastettavien ohjelmien testausta varten pese ilmoitettu täyttömäärä suurimmalla linkousnopeudella. Ohjelma Lisätoiminto Täyttömäärä Valko-/kirjopesu// Kirjopesu Teho 40/60 C Vuotuinen energiankulutus Vuotuinen vedenkulutus (Tahrat)** 8/4 kg 221 kwh l ** Ohjelma-asetus kylmälle vedelle (15 C) normin 2010/30/EU mukaista testausta ja energiankulutusilmoitusta varten. ***Vedenpaine, veden kovuus, tuloveden lämpötila, sijoituspaikan lämpötila, pyykin laatu, määrä ja likaisuus, käytetty pyykinpesuaine, jännitevaihtelut ja valitut lisätoiminnot vaikuttavat mainittuihin arvoihin. Tärkeitä ohjeita Ennen ensimmäistä pesukertaa Älä laita pyykkiä koneeseen! Avaa vesihana. Laita lokeroon II: noin 1 litra vettä pesuainetta (annostelu valmistajan ohjeen mukaan kevyesti likaantuneelle pyykille ja paikallisen veden kovuuden mukaan) Aseta ohjelmavalitsin asentoon Siliävät 60 C ja paina valitsintastart/stop (Käynnistys/ Tauko). Kun ohjelma on päättynyt, aseta ohjelmavalitsin asentoon Pois päältä. Säästä pyykkiä ja konetta Noudata kaikkien pesu-, hoito- ja puhdistusaineiden annostelussa aina valmistajan ohjeita. Tyhjennä taskut. Varmista, että metalliesineitä (paperiliittimiä tms.) ei pääse pyykin joukkoon. Pese hellävaraisen käsittelyn vaativat tekstiilit ja vaatteet pesupussissa (sukat, verhot, kaarituelliset rintaliivit). Sulje vetoketjut, napit ja nepparit. Harjaa taskuissa ja käänteissä oleva hiekka pois. Irrota verhoista pidikkeet tai sido ne pesuverkon/-pussin sisälle. Pyykin laittaminen pesukoneeseen Pese samanaikaisesti suuria ja pieniä vaatekappaleita! Varmista, että pyykkiä ei jää täyttöluukun ja kumitiivisteen väliin. Huomioi pyykin likaisuusaste kevyt voimakas Liotus Pese uudet vaatteet erillään. Ei esipesua. Esikäsittele tahrat tarvittaessa. Valitse tarvittaessa lisätoiminto (Tahrat). Vähennä täyttömäärää. Valitse ohjelma, jossa on esipesu. Esikäsittele tahrat tarvittaessa. Valitse tarvittaessa lisätoiminto (Tahrat). Laita koneeseen vain samanväristä pyykkiä. Annostele pesuaine liotusta varten pesuaineen valmistajan ohjeiden mukaan lokeroon II. Aseta ohjelmavalitsin asentoon Valko-/kirjopesu (kylmä) ja paina valitsinta START/STOP (Käynnistys/Tauko). Pysäytä ohjelma noin 10 minuutin kuluttua painamalla valitsinta START/STOP (Käynnistys/Tauko). Paina haluamasi liotusajan jälkeen uudelleen valitsinta START/STOP (Käynnistys/Tauko), kun haluat jatkaa ohjelmaa, tai muuta ohjelmaa. Tärkkäys Älä käsittele tekstiilejä huuhteluaineella. Kaikissa pesuohjelmissa on mahdollista tärkätä nestemäisellä tärkillä. Annostele tärkki valmistajan ohjeiden mukaan huuhteluainelokeroon (puhdista tarvittaessa ensin). Värjäys/värin poisto Värjäys vain kotitaloustarpeisiin. Suola voi vahingoittaa terästä! Noudata värinvalmistajan ohjeita! Älä poista tekstiileistä väriä pyykinpesukoneessa! 8 9 Nestemäisen pesuaineen jakaja mallista riippuen Nestemäisen pesuaineen annosteluun tarkoitetun jakajan asettaminen paikalleen: Vedä pesuainekotelo ulos koneesta Sivu 10. Työnnä jakaja eteen. Älä käytä jakajaa (työnnä se ylös): kun käytät geelimäisiä pesuaineita ja pesupulveria, kun valitset ohjelman, jossa on (Esipesu) tai lisävalinta (Valmis vasta). Hoito Koneen ulkopinta, ohjauspaneeli Pyyhi puhtaaksi pehmeällä, kostealla liinalla Poista heti pyykinpesu- ja puhdistusainejäämät. Puhdistus vesisuihkulla kielletty. Pesuainekotelon puhdistus kun koteloon on kertynyt pesuaine- tai huuhteluainejäämiä. 1. Vedä pesuainekotelo ulos, paina jakajaa alas ja ota kotelo kokonaan pois paikaltaan. 2. Jakajan irrottaminen: paina jakajaa sormella alhaalta ylöspäin. 3. Pese kotelo ja jakaja vedellä ja harjalla ja kuivaa ne. 4. Aseta jakaja paikalleen ja napsauta kiinni (aseta sylinteri ohjaustappiin). 5. Työnnä pesuainekotelo koneeseen. Jätä pesuainekotelo auki, jotta se kuivuu. Pesurumpu Jätä täyttöluukku auki, jotta rumpu kuivuu. Ruostetäplä - käytä klooritonta puhdistusainetta, älä käytä teräsvillaa. Kalkinpoisto Koneessa ei saa olla pyykkiä! Kun annostelet pyykinpesuaineen oikein, kalkinpoisto ei ole yleensä tarpeen. Toimi tarvittaessa kalkinpoistoaineen valmistajan ohjeiden mukaan. Sopivia kalkinpoistoaineita voit hankkia Internet-sivujemme kautta tai huoltopalvelusta ( Sivu 13). Näyttöruudun ohjeet mallista riippuen Sähköiskun vaara! Irrota verkkopistoke pistorasiasta! Räjähdysvaara! Älä käytä liuotinaineita! : Sulje täyttöluukku kunnolla; luukun välissä on ehkä pyykkiä. :, Avaa vesihana kokonaan auki, vedenottoletku mutkalla tai jäänyt puristuksiin; puhdista sihti Sivu 11, vedenpaine liian pieni. : Poistopumppu tukossa; puhdista poistopumppu Sivu 11. Viemäriputki/poistoletku tukossa; puhdista poistoletku hajulukon kohdalta Sivu 11. : Vettä pohjatilassa, laite vuotaa. Soita huoltopalveluun! :, Täyttöluukkua ei saa lukittua. Avaa täyttöluukku ja sulje se siten, että kuulet selkeän lukitusäänen; kytke laite pois päältä ja uudelleen päälle; aseta ohjelma ja tee yksilölliset asetukset; käynnistä ohjelma. :,, Moottorivika. Soita huoltopalveluun! Muut viestit Kytke laite pois päältä, odota 5 sekuntia ja kytke laite uudelleen päälle. Jos viesti ilmestyy uudelleen näyttöön, soita huoltopalveluun Sivu Ohjeita tukkeuman varalle Poistopumppu Aseta ohjelmavalitsin asentoon Pois päältä, irrota verkkopistoke pistorasiasta. 1. Avaa huoltoluukku ja ota se pois paikaltaan. 2. Ota vedenpoistoletku pois pidikkeestä. Irrota tulppa ja anna pesuveden valua ulos. Paina tulppa takaisin paikalleen. 3. Kierrä pumpunkansi varovasti irti (koneesta tulee vielä hieman vettä). 4. Puhdista sisätila, pumpunkannen kierre ja pumpunpesä (poistopumpun siipipyörän on päästävä pyörimään vapaasti). 5. Aseta pumpunkansi takaisin paikalleen ja kierrä kiinni. Kahva on pystysuorassa. Kiinnitä vedenpoistoletku pidikkeeseen. 6. Aseta huoltoluukku paikalleen ja sulje luukku. Jotta pyykinpesuaine ei joudu käyttämättömänä viemäriputkeen, kun seuraavan kerran käynnistät koneen: Kaada 1 litra vettä lokeroon II ja käynnistä ohjelma (Veden poisto). Poistoletku hajulukon kohdalla Aseta ohjelmavalitsin asentoon Pois päältä, irrota verkkopistoke pistorasiasta. 1. Irrota letkunkiristin, vedä poistoletku varovasti irti (jäännösvesi). 2. Puhdista poistoletku ja hajulukon liitos. 3. Laita poistoletku takaisin paikalleen ja kiinnitä liitoskohta letkunkiristimellä. Tulovesisihti Sähköiskun vaara Älä upota AquaStopvesiturvalaitetta veteen (laitteessa on sähköinen venttiili). Poista vedenpaine vedenottoletkusta: 1. Sulje vesihana! Valitse joku ohjelma (paitsi (Linkous)/(Veden poisto)). 2. Paina valitsinta START/STOP (Käynnistys/Tauko). Anna ohjelman käydä noin 40 sekunnin ajan. 3. Aseta ohjelmavalitsin asentoon Pois päältä. Irrota verkkopistoke pistorasiasta. Sihdin puhdistus: 4. Irrota letku vesihanasta. Puhdista sihti pienellä harjalla. ja/tai perusmallissa ja Aqua-Secure-mallissa: Irrota letku koneen takaa, irrota sihti pihdeillä ja puhdista. 5. Kiinnitä letku takaisin paikalleen ja varmista, että liitos on tiivis. Palovamman vaara! Anna koneeseen jääneen pesuveden jäähtyä! Sulje vesihana! 11 Mitä on tehtävä, jos... Vettä tulee ulos koneesta. Koneeseen ei tule vettä. Pesuaine ei huuhtoudu pesuveteen. Kiinnitä vedenpoistoletku kunnolla tai vaihda tilalle uusi letku. Kiristä vedenottoletkun kierrekiinnitykset. Painoitko valitsinta START/STOP (Käynnistys/Tauko)? Avasitko vesihanan? Onko sihti ehkä tukossa? Puhdista sihti Sivu 11. Onko vedenottoletku mutkalla tai jäänyt puristuksiin? Täyttöluukku ei avaudu. Turvatoiminto on aktiivinen. Ohjelma keskeytetty? Sivu 4. Valitsitko (Ei linkousta = ilman loppulinkousta)? Sivu 3, 4. Avaaminen mahdollista vain hätäavaajan avulla? Sivu 13. Ohjelma ei käynnisty. Pesuvesi ei poistu koneesta. Vettä ei ole näkyvissä rummussa. Linkoustulos ei ole hyvä. Pyykki märkää/liian kosteaa. Ohjelman kestoaika muuttuu pesuvaiheen aikana. Linkous käynnistyy useita kertoja. Hoitoainelokerossa on jäännösvettä. Pyykinpesukoneessa on epämiellyttävä haju. Näyttö (Peseminen) vilkkuu. Pesuainekotelosta tulvii mahdollisesti pyykinpesuainetta. Kone on äänekäs, se tärisee voimakkaasti ja liikkuu lingottaessa. Kone on äänekäs lingottaessa ja vedenpoiston aikana. Näyttöruutu/merkkivalot eivät toimi. Ohjelmavaihe kestää tavallista kauemmin. Valitsitko START/STOP (Käynnistys/Tauko) tai ajan (Valmis vasta)? Onko täyttöluukku kiinni? Valitsitko (Ei linkousta = ilman loppulinkousta)? Sivu 3, 4. Puhdista poistopumppu Sivu 11. Puhdista viemäriputki ja/tai vedenpoistoletku. Tämä ei ole vika - vesi on luukusta näkyvän alueen alapuolella. Tämä ei ole vika - epätasapainon tunnistus on keskeyttänyt linkouksen, pyykki on jakautunut epätasaisesti. Laita rumpuun tasaisesti sekä pieniä että suuria vaatekappaleita. Valitsitko toiminnon (Rypistymisesto)? Sivu 5. Valitsitko liian alhaisen linkousnopeuden? Sivu 5. Tämä ei ole mikään vika kone optimoi ohjelmavaiheen kyseisen pesuprosessin mukaan. Näytössä oleva ohjelman kestoaika saattaa muuttua. Tämä ei ole vika - epätasapainon tunnistus jakaa pyykkiä tasaisemmin. Tämä ei ole vika - ei heikennä hoitoaineen tehoa. Puhdista tarvittaessa jakaja Sivu 10. Käynnistä ohjelma Valko-/kirjopesu 90 C ilman pyykkiä. Käytä valkopesuun tarkoitettua pesuainetta. Annostelitko liikaa pesuainetta? Sekoita 1 rkl huuhteluainetta ½ litraan vettä ja kaada liuos lokeroon II (Ei ulkoilu- ja untuvatekstiilien kohdalla!). Annostele seuraavalla kerralla vähemmän pesuainetta. Onko koneen jalat kiinnitetty? Kiinnitä laitteen Asennusohje. Onko kuljetustuet poistettu? Poista kuljetustuet Asennusohje. Puhdista poistopumppu Sivu 10. Sähkökatkos? Sulake kytkeytynyt pois päältä/palanut? Kytke sulake päälle/ vaihda sulake. Jos häiriö tulee uudelleen esiin, soita huoltopalveluun. Tämä ei ole vika - epätasapainon tunnistus jakaa pyykkiä tasaisemmin useamman kerran. Tämä ei ole vika - vaahdonvalvontajärjestelmä aktivoitunut - lisätään yksi huuhtelukerta. 12 Mitä on tehtävä, jos... Pyykissä on pesuainejäämiä. Näyttöruudussa. Merkkivalo Käynnistys/ Tauko vilkkuu taukotilassa hyvin nopeasti ja kuuluu äänimerkki. Joissakin fosfaatittomissa pyykinpesuaineissa on aineksia, jotka eivät liukene veteen. Selezionare Superpika 15 oppure spazzolare la biancheria dopo il lavaggio. Valittu START/STOP (Käynnistys/Tauko). Jatka ohjelmaa painamalla valitsinta START/STOP (Käynnistys/ Tauko). Vedenpinta on liian korkealla. Pyykkiä ei voi lisätä. Sulje tarvittaessa täyttöluukku heti. Jatka ohjelmaa valitsemalla Käynnistys/Tauko. Jos et pysty itse poistamaan häiriötä (kytke laite pois päältä/päälle), tai tarvitaan korjaus: Aseta ohjelmavalitsin asentoon Pois päältä ja irrota verkkopistoke pistorasiasta. Sulje vesihana ja soita huoltopalveluun Asennusohje. Lukon hätäavaus esimerkiksi sähkökatkon yhteydessä Ohjelma jatkuu, kun verkkovirta kytkeytyy taas päälle. Jos haluat kuitenkin ottaa pyykin pois koneesta, voit avata täyttöluukun lukon seuraavalla tavalla: Palovamman vaara! Pesuvesi ja pyykki voivat olla kuumia. Odota, kunnes ne ovat jäähtyneet. Älä tartu pesurumpuun, jos se pyörii vielä. Älä avaa täyttöluukkua, jos luukun lasissa näkyy vielä vettä. 1. Aseta ohjelmavalitsin asentoon Pois päältä ja irrota verkkopistoke pistorasiasta. 2. Poista pesuvesi koneesta Sivu Vedä hätäavaajasta sopivalla työkalulla alaspäin ja vapauta otteesi. Täyttöluukun saa sen jälkeen avattua. 13 Käyttöohje Pyykinpesukone Ota pyykinpesukone käyttöön vasta, kun olet lukenut tämän käyttöohjeen ja erillisen asennusohjeen! Noudata turvallisuusohjeita sivulla 8! fi

3 Pyykinpesukoneesi Onnittelut valintasi on nykyaikainen, laadukas ja korkeatasoinen Smeg-pyykinpesukone. Pyykinpesukoneelle on tunnusomaista säästeliäs veden- ja energiankulutus. Jokaisen tehtaalta lähtevän koneen toiminta ja moitteeton kunto on tarkastettu huolellisesti. Lisätietoja: Sisältö Sivu Määräysten mukainen käyttö... 1 Ohjelmat... 1 Ohjelman asettaminen ja säätäminen... 3 Peseminen...3/4 Pesun jälkeen... 4 Yksilölliset asetukset...5/6 Ohjelmataulukko... 7 Turvallisuusohjeet... 8 Kulutustiedot... 8 Tärkeitä ohjeita... 9 Nestemäisen pesuaineen jakaja Hoito...10 Näyttöruudun ohjeet...10 Ohjeita tukkeuman varalle...11 Mitä on tehtävä, jos Lukon hätäavaus...13 Huoltopalvelu...13 Ympäristön ja energian säästöohjeita Käytä hyödyksi kunkin ohjelman suurin mahdollinen täyttömäärä. Pese normaalisti likaantunut pyykki ilman esipesua. Valitse ohjelman Valko-/kirjopesu 90 C sijaan ohjelma Kirjopesu Teho 60 C ja lisätoiminto (Tahrat). Pääset samaan pesutulokseen sähköä säästäen. Annostele pesuaine valmistajan ohjeiden ja veden kovuuden mukaan. Jos kuivaat pyykin pesun jälkeen kuivausrummussa, valitse linkousnopeus kuivausrummun valmistajan ohjeiden mukaan. Määräysten mukainen käyttö ainoastaan kotitalouskäyttöön, konepestävien tekstiilien ja käsinpestävän villan pesuun pesuaineliuoksessa, käyttö vain kylmän vesijohtoveden ja tavallisten konepesuun soveltuvien pesu- ja hoitoaineiden kanssa. Älä jätä pieniä lapsia yksin pyykinpesukoneen luo! Lapset ja henkilöt, jotka eivät tunne pesukonetta, eivät saa käyttää sitä! Pidä lemmikkieläimet poissa pyykinpesukoneen lähettyviltä! Ohjelmat Yksityiskohtainen ohjelmataulukko Sivu 7. Linkousnopeus voidaan valita erikseen valitusta ohjelmasta ja ohjelmavaiheesta riippuen. Valko-/kirjopesu kulutusta kestävät tekstiilit Kirjopesu Teho Mix Superpika 15 (Linkous) (Veden poisto) Villa Hienopesu/Silkki Siliävät kulutusta kestävät tekstiilit erityyppiset tekstiilit hyvin lyhyt ohjelma, sopii myös huuhteluohjelmaksi Ekstra centrifugering med valgbar hastighed pesuveden poisto, kun valittiin (Ei linkousta = ilman loppulinkousta) käsin- ja konepesun kestävä villa hellävaraista pesua vaativat tekstiilit siliävät tekstiilit Alkuvalmistelut Asennuksen tulee olla asennusohjeiden mukainen. Tarkasta kone Vaurioitunutta konetta ei saa ottaa käyttöön! Ota yhteys huoltopalveluun! Kytke verkkopistoke pistorasiaan Vain kuivin käsin! Tartu vain pistokkeeseen! Avaa vesihana Nestemäisen pesuaineen jakaja (mallista riippuen), sivu 10 Lokero II: pesuaine varsinaista pesua varten, vedenpehmennysaine, valkaisuaine, tahranpoistoaine Lokero : huuhteluaine, tärkki Lokero I: pesuaine esipesua varten Ohjelmavalitsin Näyttöruutu / Valintapainike Tilanäytöt Ohjelmavalitsimella kytket koneen päälle ja pois päältä ja valitset ohjelman. Voit kääntää valitsinta kumpaankin suuntaan h:min (Valmis vasta) Tilanäytöt Linkousnopeus Ohjelman pä Ohjelmavaihe Peseminen, h ohjelman pää Ei linkousta - Tauka 1 2

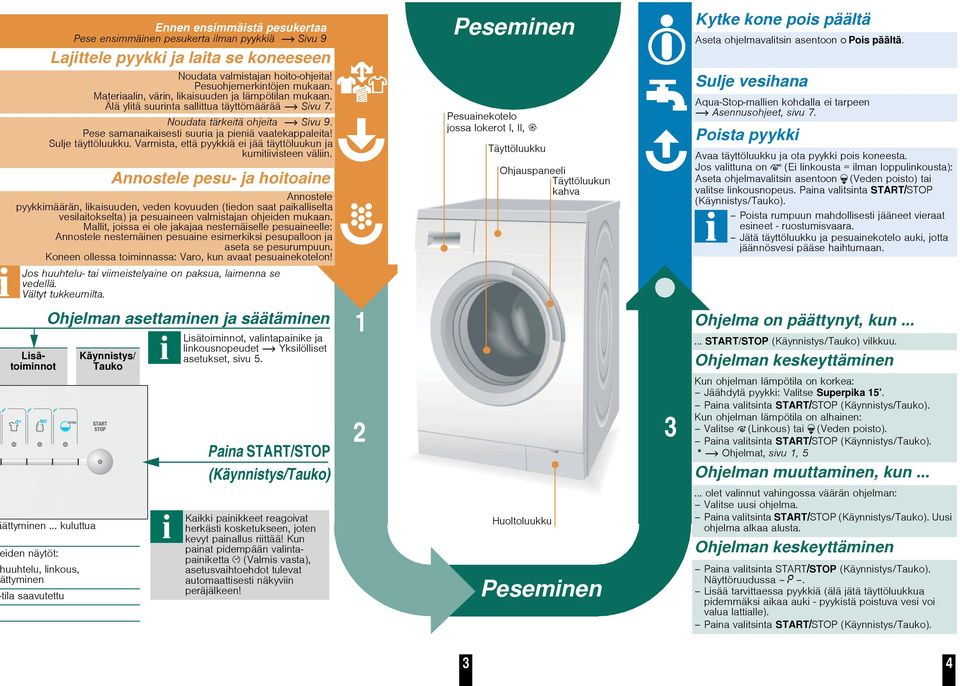

4 Ennen ensimmäistä pesukertaa Pese ensimmäinen pesukerta ilman pyykkiä Sivu 9 Lajittele pyykki ja laita se koneeseen Noudata valmistajan hoito-ohjeita! Pesuohjemerkintöjen mukaan. Materiaalin, värin, likaisuuden ja lämpötilan mukaan. Älä ylitä suurinta sallittua täyttömäärää Sivu 7. Noudata tärkeitä ohjeita Sivu 9. Pese samanaikaisesti suuria ja pieniä vaatekappaleita! Sulje täyttöluukku. Varmista, että pyykkiä ei jää täyttöluukun ja kumitiivisteen väliin. Annostele pesu- ja hoitoaine Annostele pyykkimäärän, likaisuuden, veden kovuuden (tiedon saat paikalliselta vesilaitokselta) ja pesuaineen valmistajan ohjeiden mukaan. Mallit, joissa ei ole jakajaa nestemäiselle pesuaineelle: Annostele nestemäinen pesuaine esimerkiksi pesupalloon ja aseta se pesurumpuun. Koneen ollessa toiminnassa: Varo, kun avaat pesuainekotelon! Peseminen Pesuainekotelo jossa lokerot I, II, Täyttöluukku Ohjauspaneeli Täyttöluukun kahva Kytke kone pois päältä Aseta ohjelmavalitsin asentoon Pois päältä. Sulje vesihana Aqua-Stop-mallien kohdalla ei tarpeen Asennusohjeet, sivu 7. Poista pyykki Avaa täyttöluukku ja ota pyykki pois koneesta. Jos valittuna on (Ei linkousta = ilman loppulinkousta): Aseta ohjelmavalitsin asentoon (Veden poisto) tai valitse linkousnopeus. Paina valitsinta START/STOP (Käynnistys/Tauko). Poista rumpuun mahdollisesti jääneet vieraat esineet - ruostumisvaara. Jätä täyttöluukku ja pesuainekotelo auki, jotta jäännösvesi pääse haihtumaan. Jos huuhtelu- tai viimeistelyaine on paksua, laimenna se vedellä. Vältyt tukkeumilta. Lisätoiminnot ättyminen... kuluttua iden näytöt: uuhtelu, linkous, ttyminen tila saavutettu Ohjelman asettaminen ja säätäminen 1 Käynnistys/ Tauko Lisätoiminnot, valintapainike ja linkousnopeudet Yksilölliset asetukset, sivu 5. Paina START/STOP (Käynnistys/Tauko) Kaikki painikkeet reagoivat herkästi kosketukseen, joten kevyt painallus riittää! Kun painat pidempään valintapainiketta (Valmis vasta), asetusvaihtoehdot tulevat automaattisesti näkyviin peräjälkeen! 2 Huoltoluukku Peseminen 3 Ohjelma on päättynyt, kun START/STOP (Käynnistys/Tauko) vilkkuu. Ohjelman keskeyttäminen Kun ohjelman lämpötila on korkea: Jäähdytä pyykki: Valitse Superpika 15. Paina valitsinta START/STOP (Käynnistys/Tauko). Kun ohjelman lämpötila on alhainen: Valitse (Linkous) tai (Veden poisto). Paina valitsinta START/STOP (Käynnistys/Tauko). * Ohjelmat, sivu 1, 5 Ohjelman muuttaminen, kun olet valinnut vahingossa väärän ohjelman: Valitse uusi ohjelma. Paina valitsinta START/STOP (Käynnistys/Tauko). Uusi ohjelma alkaa alusta. Ohjelman keskeyttäminen Paina valitsinta START/STOP (Käynnistys/Tauko). Näyttöruudussa. Lisää tarvittaessa pyykkiä (älä jätä täyttöluukkua pidemmäksi aikaa auki - pyykistä poistuva vesi voi valua lattialle). Paina valitsinta START/STOP (Käynnistys/Tauko). 3 4

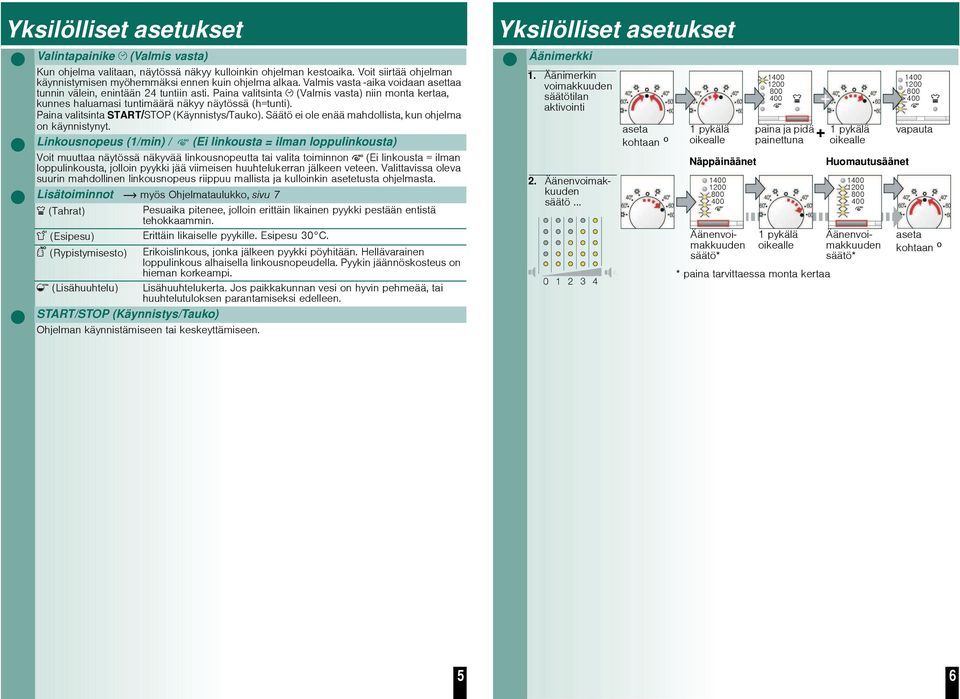

5 Yksilölliset asetukset Valintapainike (Valmis vasta) Kun ohjelma valitaan, näytössä näkyy kulloinkin ohjelman kestoaika. Voit siirtää ohjelman käynnistymisen myöhemmäksi ennen kuin ohjelma alkaa. Valmis vasta -aika voidaan asettaa tunnin välein, enintään 24 tuntiin asti. Paina valitsinta (Valmis vasta) niin monta kertaa, kunnes haluamasi tuntimäärä näkyy näytössä (h=tunti). Paina valitsinta START/STOP (Käynnistys/Tauko). Säätö ei ole enää mahdollista, kun ohjelma on käynnistynyt. Linkousnopeus (1/min) / (Ei linkousta = ilman loppulinkousta) Voit muuttaa näytössä näkyvää linkousnopeutta tai valita toiminnon (Ei linkousta = ilman loppulinkousta, jolloin pyykki jää viimeisen huuhtelukerran jälkeen veteen. Valittavissa oleva suurin mahdollinen linkousnopeus riippuu mallista ja kulloinkin asetetusta ohjelmasta. Lisätoiminnot myös Ohjelmataulukko, sivu 7 (Tahrat) (Esipesu) (Rypistymisesto) Pesuaika pitenee, jolloin erittäin likainen pyykki pestään entistä tehokkaammin. Erittäin likaiselle pyykille. Esipesu 30 C. Erikoislinkous, jonka jälkeen pyykki pöyhitään. Hellävarainen loppulinkous alhaisella linkousnopeudella. Pyykin jäännöskosteus on hieman korkeampi. (Lisähuuhtelu) Lisähuuhtelukerta. Jos paikkakunnan vesi on hyvin pehmeää, tai huuhtelutuloksen parantamiseksi edelleen. START/STOP (Käynnistys/Tauko) Ohjelman käynnistämiseen tai keskeyttämiseen. Yksilölliset asetukset Äänimerkki 1. Äänimerkin voimakkuuden säätötilan aktivointi 2. Äänenvoimakkuuden säätö... aseta kohtaan º 1 pykälä oikealle Näppäinäänet Äänenvoimakkuuden säätö* paina ja pidä + 1 pykälä vapauta painettuna oikealle 1 pykälä oikealle * paina tarvittaessa monta kertaa Huomautusäänet Äänenvoimakkuuden säätö* aseta kohtaan º 5 6

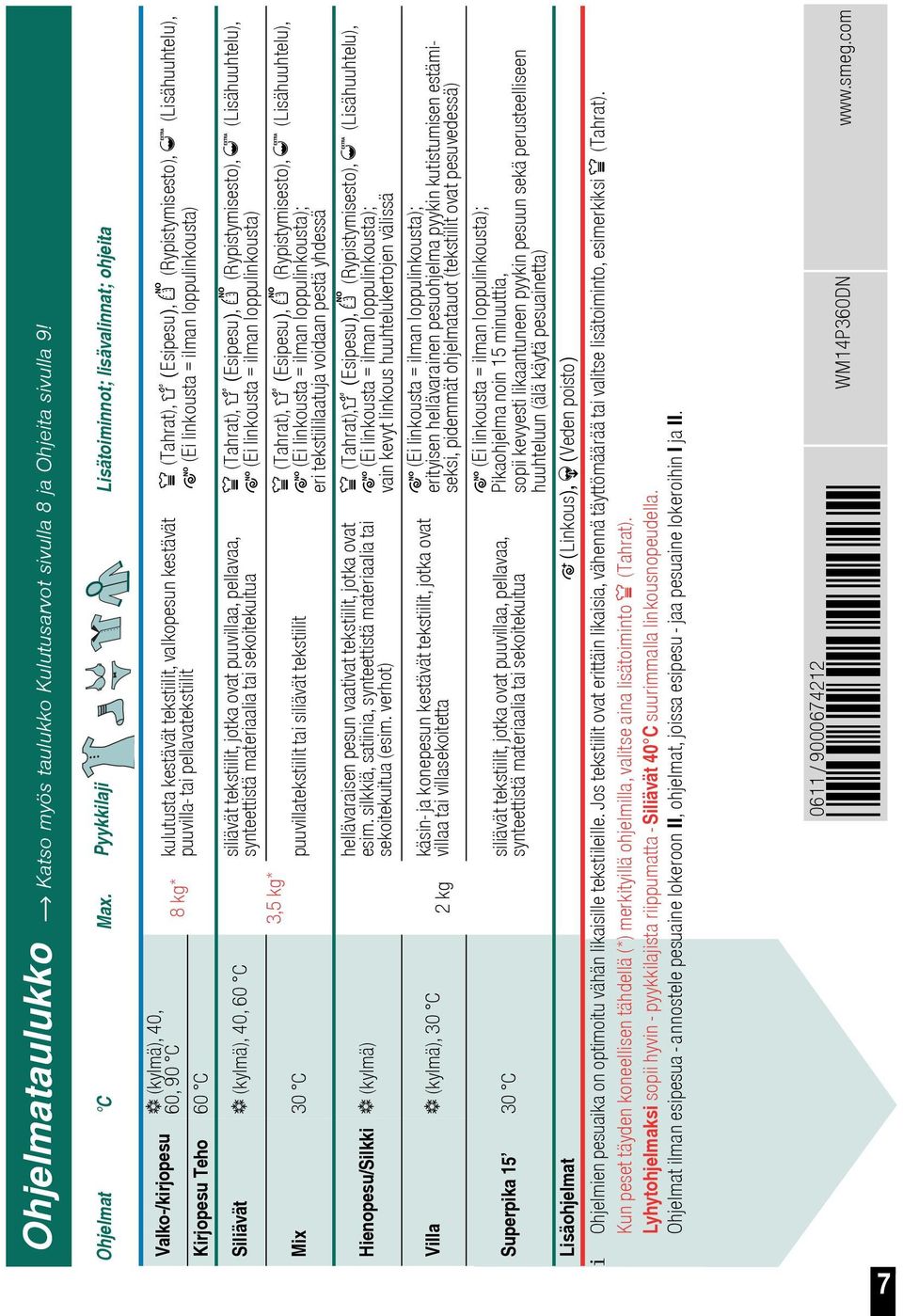

6 Ohjelmataulukko Katso myös taulukko Kulutusarvot sivulla 8 ja Ohjeita sivulla 9! Ohjelmat C Max. Pyykkilaji Lisätoiminnot; lisävalinnat; ohjeita (Tahrat), (Esipesu), (Rypistymisesto), (Lisähuuhtelu), (Ei linkousta = ilman loppulinkousta) kulutusta kestävät tekstiilit, valkopesun kestävät puuvilla- tai pellavatekstiilit (kylmä), 40, 60, 90 C 8 kg* Valko-/kirjopesu Kirjopesu Teho 60 C (Tahrat), (Esipesu), (Rypistymisesto), (Lisähuuhtelu), (Ei linkousta = ilman loppulinkousta) siliävät tekstiilit, jotka ovat puuvillaa, pellavaa, synteettistä materiaalia tai sekoitekuitua Siliävät (kylmä), 40, 60 C (Tahrat), (Esipesu), (Rypistymisesto), (Lisähuuhtelu), (Ei linkousta = ilman loppulinkousta); eri tekstiililaatuja voidaan pestä yhdessä 3,5 kg* Mix 30 C puuvillatekstiilit tai siliävät tekstiilit (Tahrat), (Esipesu), (Rypistymisesto), (Lisähuuhtelu), (Ei linkousta = ilman loppulinkousta); vain kevyt linkous huuhtelukertojen välissä hellävaraisen pesun vaativat tekstiilit, jotka ovat esim. silkkiä, satiinia, synteettistä materiaalia tai sekoitekuitua (esim. verhot) Hienopesu/Silkki (kylmä) (Ei linkousta = ilman loppulinkousta); erityisen hellävarainen pesuohjelma pyykin kutistumisen estämiseksi, pidemmät ohjelmatauot (tekstiilit ovat pesuvedessä) käsin- ja konepesun kestävät tekstiilit, jotka ovat villaa tai villasekoitetta 2 kg Villa (kylmä), 30 C (Ei linkousta = ilman loppulinkousta); Pikaohjelma noin 15 minuuttia, sopii kevyesti likaantuneen pyykin pesuun sekä perusteelliseen huuhteluun (älä käytä pesuainetta) siliävät tekstiilit, jotka ovat puuvillaa, pellavaa, synteettistä materiaalia tai sekoitekuitua Superpika C Lisäohjelmat (Linkous), (Veden poisto) Ohjelmien pesuaika on optimoitu vähän likaisille tekstiileille. Jos tekstiilit ovat erittäin likaisia, vähennä täyttömäärää tai valitse lisätoiminto, esimerkiksi (Tahrat). Kun peset täyden koneellisen tähdellä (*) merkityillä ohjelmilla, valitse aina lisätoiminto (Tahrat). Lyhytohjelmaksi sopii hyvin - pyykkilajista riippumatta - Siliävät 40 C suurimmalla linkousnopeudella. Ohjelmat ilman esipesua - annostele pesuaine lokeroon II, ohjelmat, joissa esipesu - jaa pesuaine lokeroihin I ja II / WM14P360DN *674212* 7

7 Turvallisuusohjeet Lue käyttö- ja asennusohjeet ja kaikki muut pyykinpesukoneen mukana toimitetut tiedotteet ja noudata ohjeita. Säilytä ohjeet myöhempää käyttötarvetta varten. Sähköiskun vaara Hengenvaara Tukehtumisvaara Myrkytysvaara Räjähdysvaara Loukkaantumisvaara Kulutustiedot Irrota verkkopistoke aina vain pistokkeesta vetämällä, älä vedä liitäntäjohdosta! Laita verkkopistoke pistorasiaan tai irrota se vain kuivin käsin. Kun poistat koneen käytöstä: Irrota verkkopistoke pistorasiasta. Katkaise liitäntäjohto ja irrota se ja pistoke koneesta. Riko täyttöluukun lukko. Näin lapset eivät leikkiessään jää vahingossa koneeseen ja joudu hengenvaaraan. Pidä pakkaukset, muovit ja pakkauksen osat poissa lasten ulottuvilta. Säilytä pesu- ja hoitoaineet poissa lasten ulottuvilta. Tekstiilit, jotka on ennen konepesua käsitelty liuottimia sisältävillä puhdistusaineilla, esim. tahranpoistoaineella/pesubensiinillä, voivat aiheuttaa räjähdyksen pyykinpesukoneessa. Huuhtele tällaiset tekstiilit huolellisesti käsin ennen koneeseen laittamista. Täyttöluukku voi olla hyvinkin kuuma. Varo, ettet polta itseäsi, kun kone poistaa kuumaa pesuvettä. Älä nouse pyykinpesukoneen päälle. Älä nojaa auki olevaan täyttöluukkuun. Älä tartu pesurumpuun, jos se pyörii vielä. Ohjelma Lisätoiminto Täyttömäärä Sähkö*** Vesi*** Ohjelman kesto*** Valko-/kirjopesu 40 C* (Tahrat) 8 kg 0,94 kwh 80 l 2:12 h Valko-/kirjopesu 60 C* (Tahrat) 8 kg 1,65 kwh 80 l 2:12 h Valko-/kirjopesu 90 C (Tahrat) 8 kg 2,73 kwh 97 l 2:12 h Siliävät 40 C* (Tahrat) 3,5 kg 0,55 kwh 53 l 1:12 h Villa30 C - 2 kg 0,20 kwh 40 l 0:36 h * Ohjelma-asetus voimassa olevan normin EN60456 mukaista testausta varten. Ohje vertailutestejä varten: Tarkastettavien ohjelmien testausta varten pese ilmoitettu täyttömäärä suurimmalla linkousnopeudella. Ohjelma Lisätoiminto Täyttömäärä Valko-/kirjopesu// Kirjopesu Teho 40/60 C Vuotuinen energiankulutus Vuotuinen vedenkulutus (Tahrat)** 8/4 kg 221 kwh l ** Ohjelma-asetus kylmälle vedelle (15 C) normin 2010/30/EU mukaista testausta ja energiankulutusilmoitusta varten. ***Vedenpaine, veden kovuus, tuloveden lämpötila, sijoituspaikan lämpötila, pyykin laatu, määrä ja likaisuus, käytetty pyykinpesuaine, jännitevaihtelut ja valitut lisätoiminnot vaikuttavat mainittuihin arvoihin. Tärkeitä ohjeita Ennen ensimmäistä pesukertaa Älä laita pyykkiä koneeseen! Avaa vesihana. Laita lokeroon II: noin 1 litra vettä pesuainetta (annostelu valmistajan ohjeen mukaan kevyesti likaantuneelle pyykille ja paikallisen veden kovuuden mukaan) Aseta ohjelmavalitsin asentoon Siliävät 60 C ja paina valitsintastart/stop (Käynnistys/ Tauko). Kun ohjelma on päättynyt, aseta ohjelmavalitsin asentoon Pois päältä. Säästä pyykkiä ja konetta Noudata kaikkien pesu-, hoito- ja puhdistusaineiden annostelussa aina valmistajan ohjeita. Tyhjennä taskut. Varmista, että metalliesineitä (paperiliittimiä tms.) ei pääse pyykin joukkoon. Pese hellävaraisen käsittelyn vaativat tekstiilit ja vaatteet pesupussissa (sukat, verhot, kaarituelliset rintaliivit). Sulje vetoketjut, napit ja nepparit. Harjaa taskuissa ja käänteissä oleva hiekka pois. Irrota verhoista pidikkeet tai sido ne pesuverkon/-pussin sisälle. Pyykin laittaminen pesukoneeseen Pese samanaikaisesti suuria ja pieniä vaatekappaleita! Varmista, että pyykkiä ei jää täyttöluukun ja kumitiivisteen väliin. Huomioi pyykin likaisuusaste kevyt voimakas Liotus Pese uudet vaatteet erillään. Ei esipesua. Esikäsittele tahrat tarvittaessa. Valitse tarvittaessa lisätoiminto (Tahrat). Vähennä täyttömäärää. Valitse ohjelma, jossa on esipesu. Esikäsittele tahrat tarvittaessa. Valitse tarvittaessa lisätoiminto (Tahrat). Laita koneeseen vain samanväristä pyykkiä. Annostele pesuaine liotusta varten pesuaineen valmistajan ohjeiden mukaan lokeroon II. Aseta ohjelmavalitsin asentoon Valko-/kirjopesu (kylmä) ja paina valitsinta START/STOP (Käynnistys/Tauko). Pysäytä ohjelma noin 10 minuutin kuluttua painamalla valitsinta START/STOP (Käynnistys/Tauko). Paina haluamasi liotusajan jälkeen uudelleen valitsinta START/STOP (Käynnistys/Tauko), kun haluat jatkaa ohjelmaa, tai muuta ohjelmaa. Tärkkäys Älä käsittele tekstiilejä huuhteluaineella. Kaikissa pesuohjelmissa on mahdollista tärkätä nestemäisellä tärkillä. Annostele tärkki valmistajan ohjeiden mukaan huuhteluainelokeroon (puhdista tarvittaessa ensin). Värjäys/värin poisto Värjäys vain kotitaloustarpeisiin. Suola voi vahingoittaa terästä! Noudata värinvalmistajan ohjeita! Älä poista tekstiileistä väriä pyykinpesukoneessa! 8 9

8 Nestemäisen pesuaineen jakaja mallista riippuen Nestemäisen pesuaineen annosteluun tarkoitetun jakajan asettaminen paikalleen: Vedä pesuainekotelo ulos koneesta Sivu 10. Työnnä jakaja eteen. Älä käytä jakajaa (työnnä se ylös): kun käytät geelimäisiä pesuaineita ja pesupulveria, kun valitset ohjelman, jossa on (Esipesu) tai lisävalinta (Valmis vasta). Hoito Koneen ulkopinta, ohjauspaneeli Pyyhi puhtaaksi pehmeällä, kostealla liinalla Poista heti pyykinpesu- ja puhdistusainejäämät. Puhdistus vesisuihkulla kielletty. Pesuainekotelon puhdistus kun koteloon on kertynyt pesuaine- tai huuhteluainejäämiä. 1. Vedä pesuainekotelo ulos, paina jakajaa alas ja ota kotelo kokonaan pois paikaltaan. 2. Jakajan irrottaminen: paina jakajaa sormella alhaalta ylöspäin. 3. Pese kotelo ja jakaja vedellä ja harjalla ja kuivaa ne. 4. Aseta jakaja paikalleen ja napsauta kiinni (aseta sylinteri ohjaustappiin). 5. Työnnä pesuainekotelo koneeseen. Jätä pesuainekotelo auki, jotta se kuivuu. Pesurumpu Jätä täyttöluukku auki, jotta rumpu kuivuu. Ruostetäplä - käytä klooritonta puhdistusainetta, älä käytä teräsvillaa. Kalkinpoisto Koneessa ei saa olla pyykkiä! Kun annostelet pyykinpesuaineen oikein, kalkinpoisto ei ole yleensä tarpeen. Toimi tarvittaessa kalkinpoistoaineen valmistajan ohjeiden mukaan. Sopivia kalkinpoistoaineita voit hankkia Internet-sivujemme kautta tai huoltopalvelusta ( Sivu 13). Näyttöruudun ohjeet mallista riippuen Sähköiskun vaara! Irrota verkkopistoke pistorasiasta! Räjähdysvaara! Älä käytä liuotinaineita! : Sulje täyttöluukku kunnolla; luukun välissä on ehkä pyykkiä. :, Avaa vesihana kokonaan auki, vedenottoletku mutkalla tai jäänyt puristuksiin; puhdista sihti Sivu 11, vedenpaine liian pieni. : Poistopumppu tukossa; puhdista poistopumppu Sivu 11. Viemäriputki/poistoletku tukossa; puhdista poistoletku hajulukon kohdalta Sivu 11. : Vettä pohjatilassa, laite vuotaa. Soita huoltopalveluun! :, Täyttöluukkua ei saa lukittua. Avaa täyttöluukku ja sulje se siten, että kuulet selkeän lukitusäänen; kytke laite pois päältä ja uudelleen päälle; aseta ohjelma ja tee yksilölliset asetukset; käynnistä ohjelma. :,, Moottorivika. Soita huoltopalveluun! Muut viestit Kytke laite pois päältä, odota 5 sekuntia ja kytke laite uudelleen päälle. Jos viesti ilmestyy uudelleen näyttöön, soita huoltopalveluun Sivu Ohjeita tukkeuman varalle Poistopumppu Aseta ohjelmavalitsin asentoon Pois päältä, irrota verkkopistoke pistorasiasta. 1. Avaa huoltoluukku ja ota se pois paikaltaan. 2. Ota vedenpoistoletku pois pidikkeestä. Irrota tulppa ja anna pesuveden valua ulos. Paina tulppa takaisin paikalleen. 3. Kierrä pumpunkansi varovasti irti (koneesta tulee vielä hieman vettä). 4. Puhdista sisätila, pumpunkannen kierre ja pumpunpesä (poistopumpun siipipyörän on päästävä pyörimään vapaasti). 5. Aseta pumpunkansi takaisin paikalleen ja kierrä kiinni. Kahva on pystysuorassa. Kiinnitä vedenpoistoletku pidikkeeseen. 6. Aseta huoltoluukku paikalleen ja sulje luukku. Jotta pyykinpesuaine ei joudu käyttämättömänä viemäriputkeen, kun seuraavan kerran käynnistät koneen: Kaada 1 litra vettä lokeroon II ja käynnistä ohjelma (Veden poisto). Poistoletku hajulukon kohdalla Aseta ohjelmavalitsin asentoon Pois päältä, irrota verkkopistoke pistorasiasta. 1. Irrota letkunkiristin, vedä poistoletku varovasti irti (jäännösvesi). 2. Puhdista poistoletku ja hajulukon liitos. 3. Laita poistoletku takaisin paikalleen ja kiinnitä liitoskohta letkunkiristimellä. Tulovesisihti Sähköiskun vaara Älä upota AquaStopvesiturvalaitetta veteen (laitteessa on sähköinen venttiili). Poista vedenpaine vedenottoletkusta: 1. Sulje vesihana! Valitse joku ohjelma (paitsi (Linkous)/(Veden poisto)). 2. Paina valitsinta START/STOP (Käynnistys/Tauko). Anna ohjelman käydä noin 40 sekunnin ajan. 3. Aseta ohjelmavalitsin asentoon Pois päältä. Irrota verkkopistoke pistorasiasta. Sihdin puhdistus: 4. Irrota letku vesihanasta. Puhdista sihti pienellä harjalla. ja/tai perusmallissa ja Aqua-Secure-mallissa: Irrota letku koneen takaa, irrota sihti pihdeillä ja puhdista. 5. Kiinnitä letku takaisin paikalleen ja varmista, että liitos on tiivis. Palovamman vaara! Anna koneeseen jääneen pesuveden jäähtyä! Sulje vesihana! 11

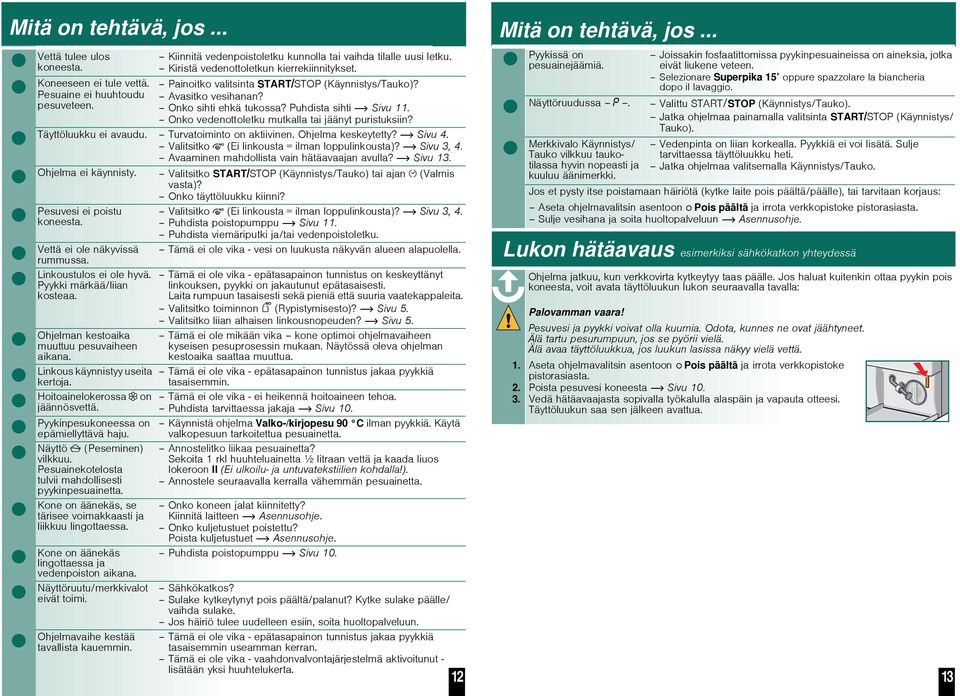

9 Mitä on tehtävä, jos... Vettä tulee ulos koneesta. Koneeseen ei tule vettä. Pesuaine ei huuhtoudu pesuveteen. Kiinnitä vedenpoistoletku kunnolla tai vaihda tilalle uusi letku. Kiristä vedenottoletkun kierrekiinnitykset. Painoitko valitsinta START/STOP (Käynnistys/Tauko)? Avasitko vesihanan? Onko sihti ehkä tukossa? Puhdista sihti Sivu 11. Onko vedenottoletku mutkalla tai jäänyt puristuksiin? Täyttöluukku ei avaudu. Turvatoiminto on aktiivinen. Ohjelma keskeytetty? Sivu 4. Valitsitko (Ei linkousta = ilman loppulinkousta)? Sivu 3, 4. Avaaminen mahdollista vain hätäavaajan avulla? Sivu 13. Ohjelma ei käynnisty. Pesuvesi ei poistu koneesta. Vettä ei ole näkyvissä rummussa. Linkoustulos ei ole hyvä. Pyykki märkää/liian kosteaa. Ohjelman kestoaika muuttuu pesuvaiheen aikana. Linkous käynnistyy useita kertoja. Hoitoainelokerossa on jäännösvettä. Pyykinpesukoneessa on epämiellyttävä haju. Näyttö (Peseminen) vilkkuu. Pesuainekotelosta tulvii mahdollisesti pyykinpesuainetta. Kone on äänekäs, se tärisee voimakkaasti ja liikkuu lingottaessa. Kone on äänekäs lingottaessa ja vedenpoiston aikana. Näyttöruutu/merkkivalot eivät toimi. Ohjelmavaihe kestää tavallista kauemmin. Valitsitko START/STOP (Käynnistys/Tauko) tai ajan (Valmis vasta)? Onko täyttöluukku kiinni? Valitsitko (Ei linkousta = ilman loppulinkousta)? Sivu 3, 4. Puhdista poistopumppu Sivu 11. Puhdista viemäriputki ja/tai vedenpoistoletku. Tämä ei ole vika - vesi on luukusta näkyvän alueen alapuolella. Tämä ei ole vika - epätasapainon tunnistus on keskeyttänyt linkouksen, pyykki on jakautunut epätasaisesti. Laita rumpuun tasaisesti sekä pieniä että suuria vaatekappaleita. Valitsitko toiminnon (Rypistymisesto)? Sivu 5. Valitsitko liian alhaisen linkousnopeuden? Sivu 5. Tämä ei ole mikään vika kone optimoi ohjelmavaiheen kyseisen pesuprosessin mukaan. Näytössä oleva ohjelman kestoaika saattaa muuttua. Tämä ei ole vika - epätasapainon tunnistus jakaa pyykkiä tasaisemmin. Tämä ei ole vika - ei heikennä hoitoaineen tehoa. Puhdista tarvittaessa jakaja Sivu 10. Käynnistä ohjelma Valko-/kirjopesu 90 C ilman pyykkiä. Käytä valkopesuun tarkoitettua pesuainetta. Annostelitko liikaa pesuainetta? Sekoita 1 rkl huuhteluainetta ½ litraan vettä ja kaada liuos lokeroon II (Ei ulkoilu- ja untuvatekstiilien kohdalla!). Annostele seuraavalla kerralla vähemmän pesuainetta. Onko koneen jalat kiinnitetty? Kiinnitä laitteen Asennusohje. Onko kuljetustuet poistettu? Poista kuljetustuet Asennusohje. Puhdista poistopumppu Sivu 10. Sähkökatkos? Sulake kytkeytynyt pois päältä/palanut? Kytke sulake päälle/ vaihda sulake. Jos häiriö tulee uudelleen esiin, soita huoltopalveluun. Tämä ei ole vika - epätasapainon tunnistus jakaa pyykkiä tasaisemmin useamman kerran. Tämä ei ole vika - vaahdonvalvontajärjestelmä aktivoitunut - lisätään yksi huuhtelukerta. 12 Mitä on tehtävä, jos... Pyykissä on pesuainejäämiä. Näyttöruudussa. Merkkivalo Käynnistys/ Tauko vilkkuu taukotilassa hyvin nopeasti ja kuuluu äänimerkki. Joissakin fosfaatittomissa pyykinpesuaineissa on aineksia, jotka eivät liukene veteen. Selezionare Superpika 15 oppure spazzolare la biancheria dopo il lavaggio. Valittu START/STOP (Käynnistys/Tauko). Jatka ohjelmaa painamalla valitsinta START/STOP (Käynnistys/ Tauko). Vedenpinta on liian korkealla. Pyykkiä ei voi lisätä. Sulje tarvittaessa täyttöluukku heti. Jatka ohjelmaa valitsemalla Käynnistys/Tauko. Jos et pysty itse poistamaan häiriötä (kytke laite pois päältä/päälle), tai tarvitaan korjaus: Aseta ohjelmavalitsin asentoon Pois päältä ja irrota verkkopistoke pistorasiasta. Sulje vesihana ja soita huoltopalveluun Asennusohje. Lukon hätäavaus esimerkiksi sähkökatkon yhteydessä Ohjelma jatkuu, kun verkkovirta kytkeytyy taas päälle. Jos haluat kuitenkin ottaa pyykin pois koneesta, voit avata täyttöluukun lukon seuraavalla tavalla: Palovamman vaara! Pesuvesi ja pyykki voivat olla kuumia. Odota, kunnes ne ovat jäähtyneet. Älä tartu pesurumpuun, jos se pyörii vielä. Älä avaa täyttöluukkua, jos luukun lasissa näkyy vielä vettä. 1. Aseta ohjelmavalitsin asentoon Pois päältä ja irrota verkkopistoke pistorasiasta. 2. Poista pesuvesi koneesta Sivu Vedä hätäavaajasta sopivalla työkalulla alaspäin ja vapauta otteesi. Täyttöluukun saa sen jälkeen avattua. 13

10 Käyttöohje fi Pyykinpesukone Ota pyykinpesukone käyttöön vasta, kun olet lukenut tämän käyttöohjeen ja erillisen asennusohjeen! Noudata turvallisuusohjeita sivulla 8!

11 Turvallisuusohjeet Tarvikkeet Pesurumpuun jäänyt kosteus johtuu tehtaalla suoritetusta lopputarkastuksesta. Kuljetustukien poistaminen Vesiliitäntä mallista riippuen Pyykinpesukone on painava - ole varovainen laitetta nostettaessa. Jäätyneet letkut voivat haljeta tai rikkoutua. Älä sijoita pesukonetta pakkaselle alttiiseen paikkaan ja/tai ulos. Pesukone voi vaurioitua. Älä nosta pesukonetta sen ulkonevista rakenneosista (esim. täyttöluukusta). Noudata tässä mainittujen ohjeiden lisäksi paikallisen vesi- ja sähkölaitoksen antamia määräyksiä. Jos olet epävarma, teetä liitäntä ammattiasentajalla. Asenna letkut ja johdot siten, että niihin ei voi kompastua. Ympäristöystävällinen hävittäminen Hävitä pakkaus ympäristönsuojelumääräysten mukaisesti. Tämä laite on merkitty käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin 2002/96/EY mukaisesti (waste electrical and electronic equipment - WEEE). Direktiivi määrittää puitteet käytettyjen laitteiden palauttamiselle ja hyödyntämiselle koko EU:n alueella. Sijoitusalusta Pesukone on asennettava niin, että se pysyy hyvin paikallaan! Sijoitusalustan täytyy olla kiinteä ja tasainen. Pehmeät lattiat/lattiapinnoitteet eivät sovi sijoitusalustaksi. Jos laite sijoitetaan jalustan päälle Kiinnitä pesukoneen jalat ehdottomasti kiinnityssarjan avulla. Jos huoneessa on puupalkkirakenteet Mikäli mahdollista, sijoita pesukone huoneen nurkkaan. Kiinnitä vedenpitävä puulevy (vähintään 30 mm paksu) ruuveilla lattiaan. Kiinnitä pesukoneen jalat ehdottomasti kiinnityssarjan avulla. Aqua-Secure Suojatulpat ja letkunpidikkeet Ruuviavain Liitäntäjohto Poistovesi Kaareva letkun pidike poistoletkun kiinnittämiseen Tulovesi Liitännästä riippuen tarvitaan lisäksi 1 letkunkiristin Ø mm (saatavana alan liikkeistä) hajulukkoon liitäntää varten Sivu 4; Vesiliitäntä Hyödyllisiä työkaluja Vesivaaka laitteen suoristamiseen. Ruuviavain, avainkoko 13 : kuljetustukien irrottamiseen Sivu 3 ja avainkoko 17: laitteen jalkojen säätämiseen Sivu 5. Irrota ehdottomasti kaikki 4 kuljetustukea ennen laitteen ensimmäistä käyttökertaa ja säilytä ne huolellisesti. Muista kiinnittää kuljetustuet takaisin paikoilleen, jos laitetta joudutaan myöhemmin kuljettamaan - näin vältyt laitteen vaurioilta Sivu 6. Säilytä ruuvi ja holkki yhteen ruuvattuina. 1. Ota letkut (mallista riippuen) pois pidikkeistä ja kaarevasta letkun pidikkeestä. Poista pidike. 2. Irrota ja poista kaikki 4 kuljetustukiruuvia. 3. Ota liitäntäjohto pois pidikkeistä. Poista holkit. 4. Aseta suojukset paikoilleen. Lukitse kunnolla painamalla lukitsinta. Aseta letkunpidike paikalleen. Noudata ehdottomasti tässä luvussa annettuja ohjeita vuotojen tai vesivahinkojen välttämiseksi! Huomio: Käytä pesukonetta vain kylmän vesijohtoveden kanssa. Älä liitä laitetta paineettoman vedenlämmittimen sekoittimeen. Käytä vain mukana toimitettua tai valtuutetusta alan liikkeestä hankkimaasi tulovesiletkua; älä käytä käytettyä letkua! Jos olet epävarma, teetä liitäntä ammattiasentajalla. Tulovesi Tulovesiletku: Huomio: Älä taita, jätä puristuksiin, muuta tai katkaise letkua (letku ei silloin ole enää riittävän luja). Optimaalinen vedenpaine vesijohtoverkossa: kpa (1-10 bar) Kun vesihana on auki, vettä virtaa vähintään 8 l/min. Jos vedenpaine on korkeampi, asenna paineenalennusventtiili. 1. Liitä tulovesiletku vesihanaan. Huomio: Kiristä ruuviliitokset vain käsityökaluilla. 2. Avaa vesihana varovasti ja varmista samalla, että liitäntäkohdat ovat tiiviit. Huomio: Ruuviliitos on vesijohtopaineen alainen. Poistovesi Poistovesiletku: Huomio: Älä taita tai venytä. Korkeusero sijoitusalustan ja vedenpoistopisteen välillä: 0 - max. 100 cm AquaSecure max 90 max 90 Laitteen asentaminen kalusteen alle/kalusteeseen mallista riippuen Asennus kalusteen alle/kalusteeseen ennen sähköverkkoon liittämistä. Sähköiskun vaara! Malleissa, joissa on yhtenäinen laitteen suojalevy tai kulmikas huoltoluukku, laitteen suojalevy voidaan korvata peltisuojuksella. Anna ehdottomasti ammattitaitoisen asentajan asentaa laitteen suojalevyn tilalle peltisuojus. Malleissa, joissa laitteen suojalevy ei ole yhtenäinen tai joissa on pyöreä huoltoluukku, laitteen suojalevyä ei saa poistaa. Asennus keittiökaapistoon (asennus kalusteen alle tai kalusteeseen) Asennusaukon leveyden on oltava 60 cm. Sijoita pesukone vain yhtenäisen, viereisten kaappien kanssa kiinteästi liitetyn työtason alle. Letkujen ja johtojen pituudet mallista riippuen Vasemmanpuoleinen liitäntä tai Oikeanpuoleinen liitäntä ~ 95 cm ~ 130 cm ~ 120 cm ~ 135 cm ~ 100 cm ~ 140 cm Huomautus: Letku saattaa lyhentyä letkunpidikkeitä käytettäessä! 0 - max. 100 cm 5. Kiinnitä letkut letkunpidikkeisiin. Vedenpoisto pesualtaaseen Huomio: Varmista, että poistovesiletku ei pääse luiskahtamaan pois paikaltaan. Huomio: Pesualtaan tulppa ei saa sulkea altaan vedenpoistoaukkoa. Varmista vedenpoiston yhteydessä, että vesi poistuu altaasta tarpeeksi nopeasti. Poistovesiletkun pää ei saa upota pois pumpattuun veteen! Muutoin on olemassa vaara, että vesi imetään takaisin pesukoneeseen! Vedenpoisto hajulukkoon: Huomio: Liitäntäkohta on kiristettävä letkunkiristimellä, Ø mm (saatavana alan liikkeistä).. Vedenpoisto kumiholkilla varustettuun muoviputkeen tai lattiakaivoon: Huomio: Varmista, että poistovesiletku ei pääse luiskahtamaan pois paikaltaan

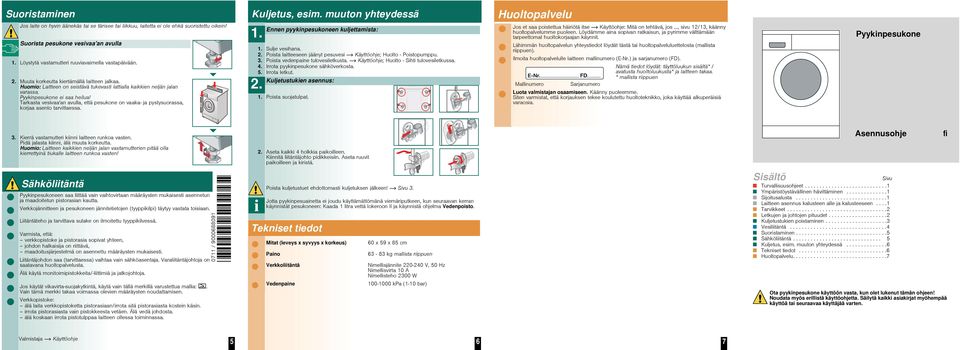

12 Suoristaminen Jos laite on hyvin äänekäs tai se tärisee tai liikkuu, laitetta ei ole ehkä suoristettu oikein! Suorista pesukone vesivaa'an avulla 1. Löystytä vastamutteri ruuviavaimella vastapäivään. 2. Muuta korkeutta kiertämällä laitteen jalkaa. Huomio: Laitteen on seistävä tukevasti lattialla kaikkien neljän jalan varassa. Pyykinpesukone ei saa heilua! Tarkasta vesivaa'an avulla, että pesukone on vaaka- ja pystysuorassa, korjaa asento tarvittaessa. Kuljetus, esim. muuton yhteydessä 1. Ennen pyykinpesukoneen kuljettamista: 1. Sulje vesihana. 2. Poista laitteeseen jäänyt pesuvesi Käyttöohje; Huolto - Poistopumppu. 3. Poista vedenpaine tulovesiletkusta. Käyttöohje; Huolto - Sihti tulovesiletkussa. 4. Irrota pyykinpesukone sähköverkosta. 5. Irrota letkut. 2. Kuljetustukien asennus: 1. Poista suojatulpat. Huoltopalvelu Jos et saa poistettua häiriötä itse Käyttöohje: Mitä on tehtävä, jos..., sivu 12/13, käänny huoltopalvelumme puoleen. Löydämme aina sopivan ratkaisun, ja pyrimme välttämään tarpeettomat huoltokorjaajan käynnit. Lähimmän huoltopalvelun yhteystiedot löydät tästä tai huoltopalveluluettelosta (mallista riippuen). Ilmoita huoltopalvelulle laitteen mallinumero (ENr.) ja sarjanumero (FD). Mallinumero Sarjanumero Nämä tiedot löydät: täyttöluukun sisältä* / avatusta huoltoluukusta* ja laitteen takaa. * mallista riippuen Luota valmistajan osaamiseen. Käänny puoleemme. Siten varmistat, että korjauksen tekee koulutettu huoltoteknikko, joka käyttää alkuperäisiä varaosia. Pyykinpesukone 3. Kierrä vastamutteri kiinni laitteen runkoa vasten. Pidä jalasta kiinni, älä muuta korkeutta. Huomio: Laitteen kaikkien neljän jalan vastamutterien pitää olla kierrettyinä tiukalle laitteen runkoa vasten! 2. Aseta kaikki 4 holkkia paikoilleen. Kiinnitä liitäntäjohto pidikkeisiin. Aseta ruuvit paikoilleen ja kiristä. Asennusohje fi Sähköliitäntä Pyykinpesukoneen saa liittää vain vaihtovirtaan määräysten mukaisesti asennetun ja maadoitetun pistorasian kautta. Verkkojännitteen ja pesukoneen jännitetietojen (tyyppikilpi) täytyy vastata toisiaan. Liitäntäteho ja tarvittava sulake on ilmoitettu tyyppikilvessä. Varmista, että: verkkopistoke ja pistorasia sopivat yhteen, johdon halkaisija on riittävä, maadoitusjärjestelmä on asennettu määräysten mukaisesti. Liitäntäjohdon saa (tarvittaessa) vaihtaa vain sähköasentaja. Varaliitäntäjohtoja on saatavana huoltopalvelusta. Älä käytä monitoimipistokkeita/-liittimiä ja jatkojohtoja. Jos käytät vikavirta-suojakytkintä, käytä vain tällä merkillä varustettua mallia:. Vain tämä merkki takaa voimassa olevien määräysten noudattamisen. Verkkopistoke: älä laita verkkopistoketta pistorasiaan/irrota sitä pistorasiasta kostein käsin. irrota pistorasiasta vain pistokkeesta vetäen. Älä vedä johdosta. älä koskaan irrota pistotulppaa laitteen ollessa toiminnassa / *688091* Poista kuljetustuet ehdottomasti kuljetuksen jälkeen! Sivu 3. Jotta pyykinpesuainetta ei joudu käyttämättömänä viemäriputkeen, kun seuraavan kerran käynnistät pesukoneen: Kaada 1 litra vettä lokeroon II ja käynnistä ohjelma Vedenpoisto. Tekniset tiedot Mitat (leveys x syvyys x korkeus) Paino Verkkoliitäntä Vedenpaine 60 x 59 x 85 cm kg mallista riippuen Nimellisjännite V, 50 Hz Nimellisvirta 10 A Nimellisteho 2300 W kpa (110 bar) Sisältö Sivu Turvallisuusohjeet Ympäristöystävällinen hävittäminen Sijoitusalusta Laitteen asennus kalusteen alle ja kalusteeseen....1 Tarvikkeet Letkujen ja johtojen pituudet Kuljetustukien poistaminen Vesiliitäntä Suoristaminen Sähköliitäntä Kuljetus, esim. muuton yhteydessä Tekniset tiedot Huoltopalvelu Ota pyykinpesukone käyttöön vasta, kun olet lukenut tämän ohjeen! Noudata myös erillistä käyttöohjetta. Säilytä kaikki asiakirjat myöhempää käyttöä tai seuraavaa käyttäjää varten. Valmistaja Käyttöohje 5 6 7

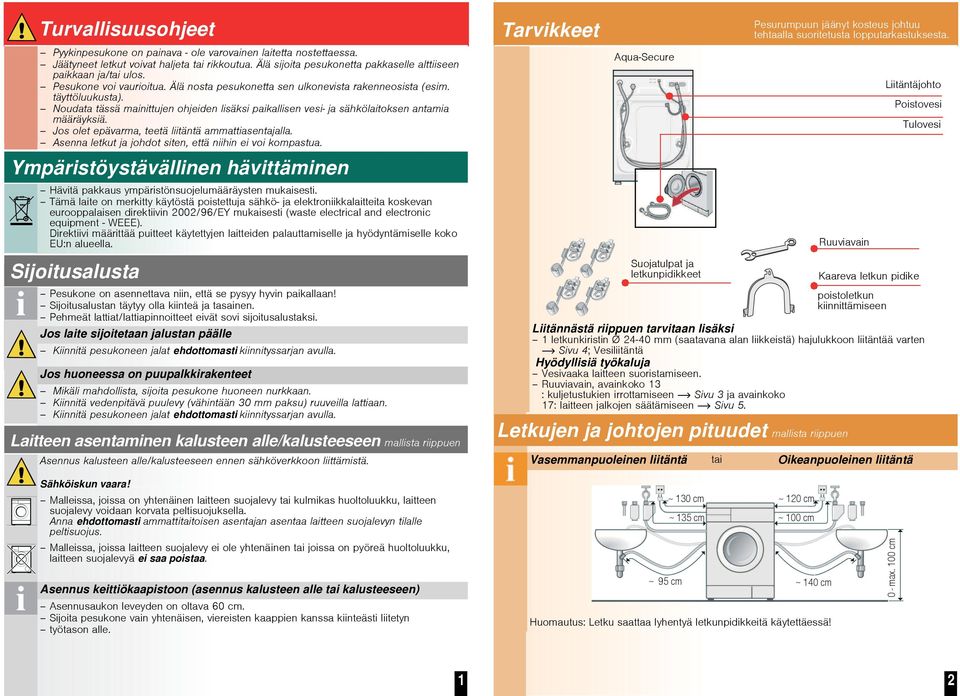

13 Turvallisuusohjeet Pyykinpesukone on painava - ole varovainen laitetta nostettaessa. Jäätyneet letkut voivat haljeta tai rikkoutua. Älä sijoita pesukonetta pakkaselle alttiiseen paikkaan ja/tai ulos. Pesukone voi vaurioitua. Älä nosta pesukonetta sen ulkonevista rakenneosista (esim. täyttöluukusta). Noudata tässä mainittujen ohjeiden lisäksi paikallisen vesi- ja sähkölaitoksen antamia määräyksiä. Jos olet epävarma, teetä liitäntä ammattiasentajalla. Asenna letkut ja johdot siten, että niihin ei voi kompastua. Ympäristöystävällinen hävittäminen Hävitä pakkaus ympäristönsuojelumääräysten mukaisesti. Tämä laite on merkitty käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin 2002/96/EY mukaisesti (waste electrical and electronic equipment - WEEE). Direktiivi määrittää puitteet käytettyjen laitteiden palauttamiselle ja hyödyntämiselle koko EU:n alueella. Tarvikkeet Aqua-Secure Pesurumpuun jäänyt kosteus johtuu tehtaalla suoritetusta lopputarkastuksesta. Ruuviavain Liitäntäjohto Poistovesi Tulovesi Sijoitusalusta Pesukone on asennettava niin, että se pysyy hyvin paikallaan! Sijoitusalustan täytyy olla kiinteä ja tasainen. Pehmeät lattiat/lattiapinnoitteet eivät sovi sijoitusalustaksi. Jos laite sijoitetaan jalustan päälle Kiinnitä pesukoneen jalat ehdottomasti kiinnityssarjan avulla. Jos huoneessa on puupalkkirakenteet Mikäli mahdollista, sijoita pesukone huoneen nurkkaan. Kiinnitä vedenpitävä puulevy (vähintään 30 mm paksu) ruuveilla lattiaan. Kiinnitä pesukoneen jalat ehdottomasti kiinnityssarjan avulla. Laitteen asentaminen kalusteen alle/kalusteeseen mallista riippuen Asennus kalusteen alle/kalusteeseen ennen sähköverkkoon liittämistä. Suojatulpat ja letkunpidikkeet Liitännästä riippuen tarvitaan lisäksi 1 letkunkiristin Ø mm (saatavana alan liikkeistä) hajulukkoon liitäntää varten Sivu 4; Vesiliitäntä Hyödyllisiä työkaluja Vesivaaka laitteen suoristamiseen. Ruuviavain, avainkoko 13 : kuljetustukien irrottamiseen Sivu 3 ja avainkoko 17: laitteen jalkojen säätämiseen Sivu 5. Letkujen ja johtojen pituudet mallista riippuen Kaareva letkun pidike poistoletkun kiinnittämiseen Vasemmanpuoleinen liitäntä tai Oikeanpuoleinen liitäntä Sähköiskun vaara! Malleissa, joissa on yhtenäinen laitteen suojalevy tai kulmikas huoltoluukku, laitteen suojalevy voidaan korvata peltisuojuksella. Anna ehdottomasti ammattitaitoisen asentajan asentaa laitteen suojalevyn tilalle peltisuojus. Malleissa, joissa laitteen suojalevy ei ole yhtenäinen tai joissa on pyöreä huoltoluukku, laitteen suojalevyä ei saa poistaa. Asennus keittiökaapistoon (asennus kalusteen alle tai kalusteeseen) Asennusaukon leveyden on oltava 60 cm. Sijoita pesukone vain yhtenäisen, viereisten kaappien kanssa kiinteästi liitetyn työtason alle. ~ 95 cm ~ 130 cm ~ 120 cm ~ 135 cm ~ 100 cm ~ 140 cm Huomautus: Letku saattaa lyhentyä letkunpidikkeitä käytettäessä! 0 - max. 100 cm 1 2

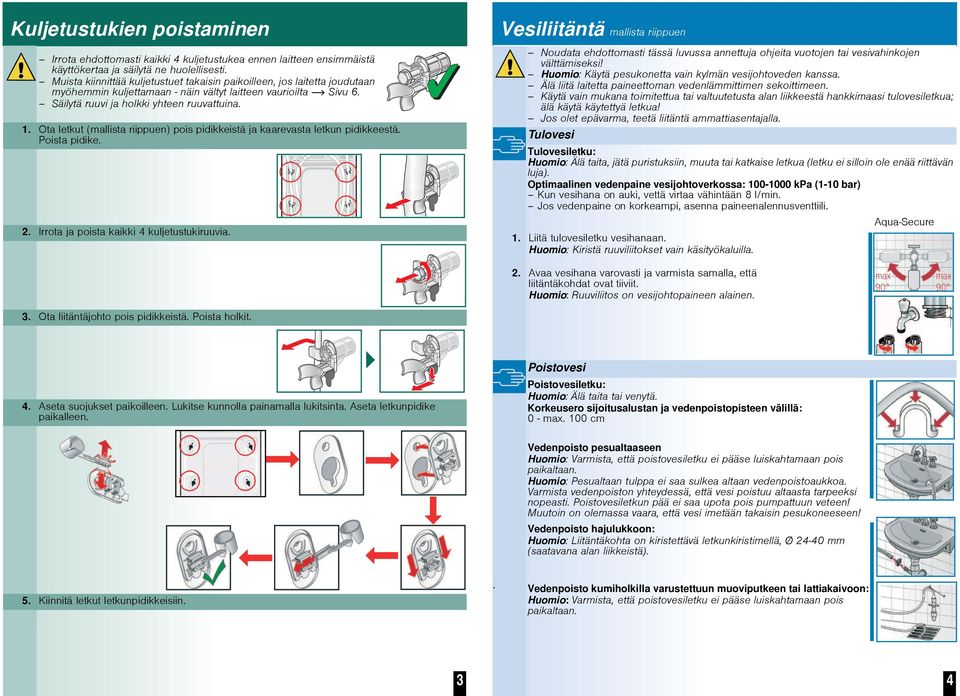

14 Kuljetustukien poistaminen Irrota ehdottomasti kaikki 4 kuljetustukea ennen laitteen ensimmäistä käyttökertaa ja säilytä ne huolellisesti. Muista kiinnittää kuljetustuet takaisin paikoilleen, jos laitetta joudutaan myöhemmin kuljettamaan - näin vältyt laitteen vaurioilta Sivu 6. Säilytä ruuvi ja holkki yhteen ruuvattuina. 1. Ota letkut (mallista riippuen) pois pidikkeistä ja kaarevasta letkun pidikkeestä. Poista pidike. 2. Irrota ja poista kaikki 4 kuljetustukiruuvia. Vesiliitäntä mallista riippuen Noudata ehdottomasti tässä luvussa annettuja ohjeita vuotojen tai vesivahinkojen välttämiseksi! Huomio: Käytä pesukonetta vain kylmän vesijohtoveden kanssa. Älä liitä laitetta paineettoman vedenlämmittimen sekoittimeen. Käytä vain mukana toimitettua tai valtuutetusta alan liikkeestä hankkimaasi tulovesiletkua; älä käytä käytettyä letkua! Jos olet epävarma, teetä liitäntä ammattiasentajalla. Tulovesi Tulovesiletku: Huomio: Älä taita, jätä puristuksiin, muuta tai katkaise letkua (letku ei silloin ole enää riittävän luja). Optimaalinen vedenpaine vesijohtoverkossa: kpa (1-10 bar) Kun vesihana on auki, vettä virtaa vähintään 8 l/min. Jos vedenpaine on korkeampi, asenna paineenalennusventtiili. 1. Liitä tulovesiletku vesihanaan. Huomio: Kiristä ruuviliitokset vain käsityökaluilla. AquaSecure 2. Avaa vesihana varovasti ja varmista samalla, että liitäntäkohdat ovat tiiviit. Huomio: Ruuviliitos on vesijohtopaineen alainen. max 90 max Ota liitäntäjohto pois pidikkeistä. Poista holkit. 4. Aseta suojukset paikoilleen. Lukitse kunnolla painamalla lukitsinta. Aseta letkunpidike paikalleen. Poistovesi Poistovesiletku: Huomio: Älä taita tai venytä. Korkeusero sijoitusalustan ja vedenpoistopisteen välillä: 0 - max. 100 cm Vedenpoisto pesualtaaseen Huomio: Varmista, että poistovesiletku ei pääse luiskahtamaan pois paikaltaan. Huomio: Pesualtaan tulppa ei saa sulkea altaan vedenpoistoaukkoa. Varmista vedenpoiston yhteydessä, että vesi poistuu altaasta tarpeeksi nopeasti. Poistovesiletkun pää ei saa upota pois pumpattuun veteen! Muutoin on olemassa vaara, että vesi imetään takaisin pesukoneeseen! Vedenpoisto hajulukkoon: Huomio: Liitäntäkohta on kiristettävä letkunkiristimellä, Ø mm (saatavana alan liikkeistä). 5. Kiinnitä letkut letkunpidikkeisiin.. Vedenpoisto kumiholkilla varustettuun muoviputkeen tai lattiakaivoon: Huomio: Varmista, että poistovesiletku ei pääse luiskahtamaan pois paikaltaan. 3 4

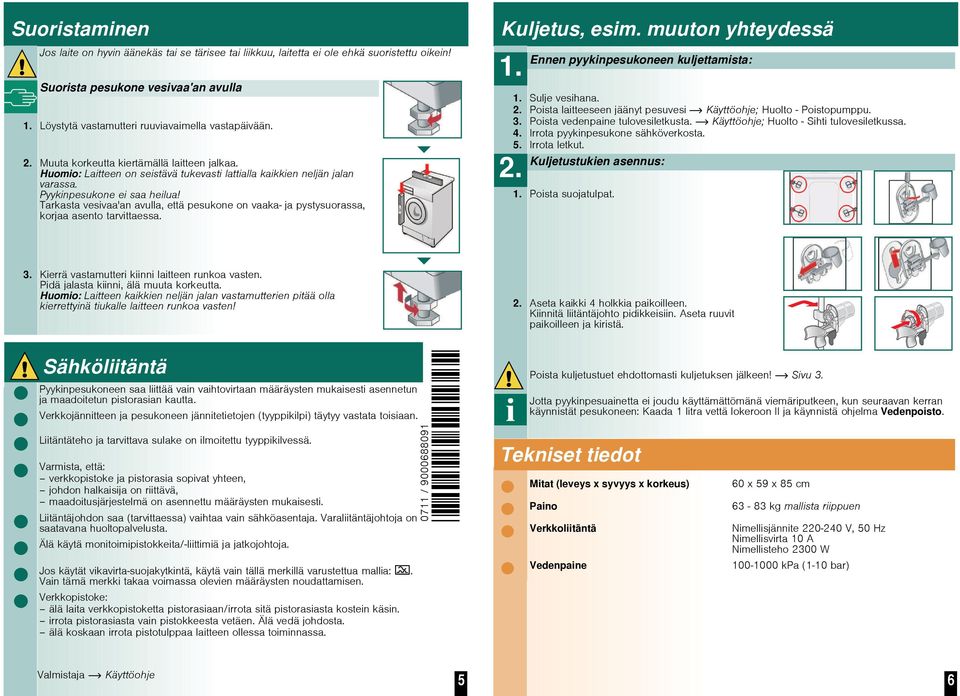

15 Suoristaminen Jos laite on hyvin äänekäs tai se tärisee tai liikkuu, laitetta ei ole ehkä suoristettu oikein! Suorista pesukone vesivaa'an avulla 1. Löystytä vastamutteri ruuviavaimella vastapäivään. 2. Muuta korkeutta kiertämällä laitteen jalkaa. Huomio: Laitteen on seistävä tukevasti lattialla kaikkien neljän jalan varassa. Pyykinpesukone ei saa heilua! Tarkasta vesivaa'an avulla, että pesukone on vaaka- ja pystysuorassa, korjaa asento tarvittaessa. Kuljetus, esim. muuton yhteydessä 1. Ennen pyykinpesukoneen kuljettamista: 1. Sulje vesihana. 2. Poista laitteeseen jäänyt pesuvesi Käyttöohje; Huolto - Poistopumppu. 3. Poista vedenpaine tulovesiletkusta. Käyttöohje; Huolto - Sihti tulovesiletkussa. 4. Irrota pyykinpesukone sähköverkosta. 5. Irrota letkut. 2. Kuljetustukien asennus: 1. Poista suojatulpat. 3. Kierrä vastamutteri kiinni laitteen runkoa vasten. Pidä jalasta kiinni, älä muuta korkeutta. Huomio: Laitteen kaikkien neljän jalan vastamutterien pitää olla kierrettyinä tiukalle laitteen runkoa vasten! 2. Aseta kaikki 4 holkkia paikoilleen. Kiinnitä liitäntäjohto pidikkeisiin. Aseta ruuvit paikoilleen ja kiristä. Sähköliitäntä Pyykinpesukoneen saa liittää vain vaihtovirtaan määräysten mukaisesti asennetun ja maadoitetun pistorasian kautta. Verkkojännitteen ja pesukoneen jännitetietojen (tyyppikilpi) täytyy vastata toisiaan. Liitäntäteho ja tarvittava sulake on ilmoitettu tyyppikilvessä. Varmista, että: verkkopistoke ja pistorasia sopivat yhteen, johdon halkaisija on riittävä, maadoitusjärjestelmä on asennettu määräysten mukaisesti. Liitäntäjohdon saa (tarvittaessa) vaihtaa vain sähköasentaja. Varaliitäntäjohtoja on saatavana huoltopalvelusta. Älä käytä monitoimipistokkeita/-liittimiä ja jatkojohtoja. Jos käytät vikavirta-suojakytkintä, käytä vain tällä merkillä varustettua mallia:. Vain tämä merkki takaa voimassa olevien määräysten noudattamisen. Verkkopistoke: älä laita verkkopistoketta pistorasiaan/irrota sitä pistorasiasta kostein käsin. irrota pistorasiasta vain pistokkeesta vetäen. Älä vedä johdosta. älä koskaan irrota pistotulppaa laitteen ollessa toiminnassa / *688091* Poista kuljetustuet ehdottomasti kuljetuksen jälkeen! Sivu 3. Jotta pyykinpesuainetta ei joudu käyttämättömänä viemäriputkeen, kun seuraavan kerran käynnistät pesukoneen: Kaada 1 litra vettä lokeroon II ja käynnistä ohjelma Vedenpoisto. Tekniset tiedot Mitat (leveys x syvyys x korkeus) Paino Verkkoliitäntä Vedenpaine 60 x 59 x 85 cm kg mallista riippuen Nimellisjännite V, 50 Hz Nimellisvirta 10 A Nimellisteho 2300 W kpa (110 bar) Valmistaja Käyttöohje 5 6

16 Huoltopalvelu Jos et saa poistettua häiriötä itse Käyttöohje: Mitä on tehtävä, jos..., sivu 12/13, käänny huoltopalvelumme puoleen. Löydämme aina sopivan ratkaisun, ja pyrimme välttämään tarpeettomat huoltokorjaajan käynnit. Lähimmän huoltopalvelun yhteystiedot löydät tästä tai huoltopalveluluettelosta (mallista riippuen). Ilmoita huoltopalvelulle laitteen mallinumero (ENr.) ja sarjanumero (FD). Mallinumero Sarjanumero Nämä tiedot löydät: täyttöluukun sisältä* / avatusta huoltoluukusta* ja laitteen takaa. * mallista riippuen Luota valmistajan osaamiseen. Käänny puoleemme. Siten varmistat, että korjauksen tekee koulutettu huoltoteknikko, joka käyttää alkuperäisiä varaosia. Pyykinpesukone Asennusohje fi Sisältö Sivu Turvallisuusohjeet Ympäristöystävällinen hävittäminen Sijoitusalusta Laitteen asennus kalusteen alle ja kalusteeseen....1 Tarvikkeet Letkujen ja johtojen pituudet Kuljetustukien poistaminen Vesiliitäntä Suoristaminen Sähköliitäntä Kuljetus, esim. muuton yhteydessä Tekniset tiedot Huoltopalvelu Ota pyykinpesukone käyttöön vasta, kun olet lukenut tämän ohjeen! Noudata myös erillistä käyttöohjetta. Säilytä kaikki asiakirjat myöhempää käyttöä tai seuraavaa käyttäjää varten. 7
