1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle AEG-ELECTROLUX EW1277F. Löydät kysymyksiisi vastaukset AEG-ELECTROLUX EW1277F käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje AEG-ELECTROLUX EW1277F Käyttöohjeet AEG-ELECTROLUX EW1277F Käyttäjän opas AEG-ELECTROLUX EW1277F Omistajan käsikirja AEG-ELECTROLUX EW1277F Käyttöopas AEG-ELECTROLUX EW1277F Käyttöoppaasi. AEG-ELECTROLUX EW1277F

2 Käsikirjan tiivistelmä 1. Laitteen käyttö on opastettu numeroiduin ohjein. 2. taloudelliseen ja ympäristöystävälliseen käyttöön opastavat vihjeet ja neuvot on merkitty tällä merkillä. Ohjeita mahdollisten häiriöiden omatoimiseen poistamiseen löytyy kappaleesta "Mitä tehdä, jos...". 2 Sisällys Käyttöohje... Turvallisuus.... Ympäristönsuojelu... Ympäristönsuojelu... Laitekuvaus Pesukone edestä.

3 .... Lokero pesu- ja käsittelyaineille... Käyttöpaneeli... Ohjelmanvalitsin.... Lisäohjelmien painikkeet... Kulutusarvot... Ennen ensimmäistä pesukertaa

4 .. Pyykin valmistelu.... Pyykin lajittelu ja valmistelu Pyykin tyyppi ja pesumerkinnät.... Pesu- jakäsittelyaineet Mitä pesu- ja käsittelyaineita saa käyttää?.... Paljonko pesu- ja käsittelyaineita tulee käyttää?.... Vedenpehmennin....

5 . Pesuohjelman suorittaminen.... Pikaohje.. Virran kytkeminen laitteeseen..... Pesuohjelman asettaminen Linkousnopeuden säätäminen ja Vesi koneessa -vaiheen valitseminen... Ajastintoiminnon asettaminen...

6 .. Täyttöluukun avaaminen ja sulkeminen... Koneen täyttö... Pesu-/käsittelyaineiden annostelu.. Pesuohjelman käynnistäminen.... Pesuohjelman vaiheet. Pesuohjelman muuttaminen. Pesuohjelman loppu / pyykin poistaminen koneesta....

7 ... Ohjelmataulukot..... Pesu..... Erillinen liotus... Erillinen huuhtelu..... Erillinen erikoishuuhtelu/tärkkäys/kyllästäminen..... Erillinen linkous....

8 .. Puhdistus ja huolto Käyttöpaneelin puhdistus... Pesuainelokerikon puhdistus Pesukoneen rummun puhdistus... Luukun/kumitiivisteen puhdistus Mitä tehdä, jos Vianetsintä....

9 . Jos pesutulos ei ole tyydyttävä.... Hätätyhjennys.. Pesuvesipumpun puhdistaminen... Lapsilukko Asennus- ja liitäntäohje Tekniset tiedot /Mitat.

10 Asennukseen liittyvät turvallisuusohjeet Laitteen asennus.... Laitteen kuljetus. Kuljetustuen irrottaminen.... Asennuspaikan valmistelu... Asennus betonisokkelin päälle...

11 Asennus epävakaalle alustalle... Epätasaisen lattian vaatimat toimenpiteet Sähköliitäntä... Liitäntä vesijohtoverkkoon Sallittu vedenpaine.... Vesiliitäntä...

12 .. Vedenpoisto.... Veden poistokorkeus yli 1m Asennus keittiön/kodinhoitohuoneen työtason alle Keittiön/kodinhoitohuoneen työtason korkeus 85 cm.. Keittiön/kodinhoitohuoneen työtason korkeus 90 cm tai enemmän Takuu.... Käyttöoppaasi. AEG-ELECTROLUX EW1277F

13 Hakemisto Huolto ja varaosat Käyttöohje 1 Turvallisuus Sähkölaitteidemme turvallisuus vastaa tunnettuja teollisuuden ja laiteturvallisuusnormien vaatimuksia. Laitteen valmistajana haluamme kuitenkin esittää käyttäjälle seuraavat turvallisuusohjeet. Varmista, että lapset tai kotieläimet eivät pääse kiipeämään pesukoneen rummun sisälle. Pesukoneen käytö. Noudata tarvittavaa varovaisuutta laitteen käytön aikana. Älä myöskään anna lasten leikkiä pesukoneella vaarana voi olla, että lapsi joutuu loukkuun pesukoneen rummun sisälle. 5 2 Ympäristönsuojelu Pakkausmateriaalien hävittäminen ympäristöystävällisellä tavalla! Huolehdi pesukoneen pakkausmateriaalien hävittämisestä asianmukaisella tavalla. Kaikki pakkausmateriaalit ovat ympäristöystävällisiä ja kierrätyskelpoisia. Muoviosat on merkitty kansainvälisillä standardinmukaisilla lyhenteillä: >PE< >PS< polyetyleeni, esim. pakkausmuovit polystyreeni, esim. pehmusteet (eivät sisällä yleensä FCKW:tä) >POM< polyoksymetyleeni, esim. muoviset sulkijat Pahvit on valmistettu kierrätyspahvista, ja ne voi laittaa pahvin kierrätykseen. Vanhan laitteen käytöstäpoisto Kun poistat laitteen lopullisesti käytöstä, toimita se lähimpään kierrätyskeskukseen tai viralliselle kaatopaikalle. 2 Ympäristönsuojelu Normaalilikaisen pyykin pesussa ei tarvita esipesua. Näin voit säästää pesuainetta, vettä ja aikaa (ja suojella ympäristöä!). Pesukone toimii energiaa säästävästi, kun noudatat annettuja täyttömääriä. Kun peset pienen määrän pyykkiä, annostele pesuainetta vain 1/2-2/3 suositellusta määrästä. Sopivan esikäsittelyn avulla voit poistaa tahrat ja pienet likaiset kohdat ja sen jälkeen pestä pyykin alhaisemmassa lämpötilassa. Pese vähän likainen ja normaalilikainen valkopyykki energiansäästöohjelmalla. Huuhteluainetta ei usein tarvita lainkaan. Kokeilemalla huomaat! Jos käytät kuivainta, pyykistä tulee myös ilman huuhteluainetta pehmeää ja ilmavaa. 6 Laitekuvaus Pesukone edestä Ohjelmakortti Lokero pesu- ja käsittelyaineille Tyyppikilpi (täyttöluukun takana) Käyttöpaneeli Täyttöluukku Luukun merkkivalo Säätöjalat (korkeussäätö) Pesuvesipumpun luukku Lokero pesu- ja käsittelyaineille l Varsinainen pesuaine (jauhemainen) ja mahdollinen vedenpehmennin k Esipesuaine/liotusaine ænestemäiset käsittelyaineet (Erikoishuuhteluaine, muotohuuhteluaine, tärkki) Ohjelmakortti 7 Käyttöpaneeli Virran merkkivalo Ohjelmanvalitsin Painike Monitoiminäyttö Ohjelmavaiheen Painike Linkous, sekä VESI näyttö kierroslukunäyttö KONEESSA VIRTA/SEIS-painike Lisäohjelmien painikkeet Painike KÄYNNISTYS/TAUKO Painike AJASTIN Ohjelmanvalitsin Ohjelmanvalitsimella valitaan pesuohjelman ominaisuudet (esim. vesimäärä, rummun liike, huuhteluiden lukumäärä, linkousnopeus) sekä pesuveden lämpötila pestävälle pyykille sopivaksi. Ï (Ohjelmavalinnan poistaminen) Keskeyttää jo käynnistetyn pesuohjelman. Nyt voidaan valita toinen ohjelma. Laitteessa on 5 erilaista ohjelma-aluetta: valko-/kirjopesu (kirkkaansininen) siliävät tekstiilit (keltainen) hienopesu (musta) villa (musta) erikoistoiminnot (sininen) VALKOPESU/KIRJOPESU (vaaleansininen) Varsinainen pesu valko- ja kirjopyykille (puuvilla/pellava) 30 C - 95 C:ssa. Asento E: Energiaa säästävä ohjelma n. 40 C:ssa tai 60 C:ssa hieman tai normaalisti likaiselle valkopyykille, pidennetty pesuaika. Ei voida yhdistää B (LYHYT) toimintoon. 2 8 SILIÄVÄT TEKSTIILIT (keltainen) Varsinainen pesu siliäville tekstiileille (kangassekoitteille) G :stä (kylmä) 60 C:een asti. HIENOPESU (musta) Hienopyykin varsinainen pesu 30 C:n tai 40 C:n lämpötilassa. Varsinainen pesu r :stä (kylmä) 40 C:een saakka konepestävälle villalle, joka pesuohjeen mukaan on vanumatonta, sekä käsin pestävälle villalle ja muille herkille tekstiileille, joissa on pesumerkintä ï (käsinpesu). Í VILLA (musta) Erikoistoiminnot (sininen) A (LIOTUS) Erillinen liotus noin 20 minuuttia lämpötilassa 30 C. Pyykki jää viimeiseen huuhteluveteen likoamaan (vesi koneessa). Ennen kuin varsinainen pesuohjelma voidaan käynnistää, vesi on ensin pumpattava pois. B (HUUHTELU) Erillinen huuhtelu esim. käsinpestäville tekstiileille (3 huuhtelukertaa ja linkous). C (TÄRKKÄYS/ERIKOISHUUHTELU) Erillinen tärkkäys, erillinen erikoishuuhtelu, kostean pyykin erillinen kyllästäminen (1 huuhtelu, ottaa nestemäisen lisäaineen pesuainelokerosta æ, linkous). D (VEDEN POISTO) Viimeisen huuhteluveden poisto pumppaamalla koneesta vesi koneessa -vaiheen jälkeen (ilman linkousta). o (Vesi koneessa) tarkoittaa: Pyykki jää viimeiseen huuhteluveteen ilman linkousta. 3 F (LINKOUS) Loppulinkous suurimmalla mahdollisella kierrosluvulla, jota voi vähentää painikkeella K. G (MINIOHJELMA) N. 30-minuutin lyhytohjelma 30 C:ssa pikaiseen tekstiilien pesuun, esi merkiksi kun halutaan pestä kerran käytetyt, vain hieman likaantuneet urheiluvaatteet. 9 Lisäohjelmien painikkeet Lisäohjelmien painikkeilla valitaan sopivat ominaisuudet pesuohjelmalle pyykin likaisuuden mukaan. Lisäohjelmia ei tarvitse käyttää, jos pyykki on normaalisti likaantunutta. k (ESIPESU) Esipesu noin 30 C:n lämpötilassa ennen automaattisesti seuraavaa varsinaista pesua, lyhyt linkous VALKO-/KIRJOPESU- ja SILIÄVÄT KUIDUT -ohjelmissa, vesi pumpataan pois HIENOPESU-ohjelman jälkeen.

14 Jos valittuna on lisätoiminto o (VESI KONEESSA), välilinkousta ei normaalisti ole. B (LYHYT) Lyhennetty pesuohjelma vain hieman likaantuneelle pyykille. È (LISÄHUUHTELU) Tällä painikkeella voidaan valita myös ylimääräinen huuhtelukerta. Käyttöoppaasi. AEG-ELECTROLUX EW1277F

15 Suoritetaan neljä huuhtelukertaa normaalin kolmen sijaan. BIO 40 C ylittävien lämpötilojen ohjelma erittäin likaisen pyykin pidennettyä käsittelyä varten. 3 Jos lisäohjelmaa käynnistettäessä monitoiminäytössä vilkkuu Err, valittua lisäohjelmaa ei voida yhdistää asetetun pesuohjelman kanssa. Lisäohjelmien ja pesuohjelmien mahdolliset yhdistelmät näkyvät seuraavasta taulukosta. Pesuohjelmat Lämpötila ( C) VALKO-/KIRJOPESU 95, 60, 40 (vaaleansininen) E (säästöpesu) 60, 40 VALKO-/KIRJOPESU 30, r (KYLMÄ) SILIÄVÄT TEKSTIILIT 60, 40 (keltainen) E (säästöpesu) 40 SILIÄVÄT TEKSTIILIT 30, r (KYLMÄ) HIENOPESU 40, 30 (musta) Í (VILLA) 40, 30, r (KYLMÄ) (musta) G (MINIOHJELMA) 30 (sininen) mahdolliset lisäohjelmat k (ESIPESU) B (LYHYT) BIO k (ESIPESU) BIO - È (LISÄHUUHTELU) È (LISÄHUUHTELU) È (LISÄHUUHTELU) È (LISÄHUUHTELU) È (LISÄHUUHTELU) È (LISÄHUUHTELU) È (LISÄHUUHTELU) - k (ESIPESU) B (LYHYT) k (ESIPESU) - k (ESIPESU) B (LYHYT) BIO BIO - k (ESIPESU) B (LYHYT) k (ESIPESU) B (LYHYT) - 10 Kulutusarvot Seuraavassa taulukossa mainitut pesuohjelmien kulutusarvot on laskettu standardiolosuhteissa. Taulukon tiedot ovat suuntaa-antavia ja hyödyllisiä myös kotiolosuhteissa. Ohjelmavalitsin/lämpötila VALKO/KIRJOPESU 95 (vaaleansininen) VALKO-/KIRJOPESU 601) (vaaleansininen) VALKO-/KIRJOPESU 40 (vaaleansininen) SILIÄVÄT TEKSTIILIT 40 (keltainen) HIENOPESU 30 (musta) Í VILLA 30 (musta) Täyttömäärä (kg) ,5 2,5 2 Vesi litroina Energiankulutus (kwh) 1,70 0,94 0,60 0,50 0,30 0,20 1) Ohje: Ohjelman säätö testiolosuhteille normin EN mukaan. Kulutusarvot ovat veden paineen, kovuuden, tuloveden lämpötilan, huoneen lämpötilan, pyykkityypin, pyykin määrän, käytetyn pesuaineen, verkkojännitteen vaihtelujen ja valittujen lisätoimintojen mukaisia. Ennen ensimmäistä pesukertaa Suorita yksi pesukerta ilman pyykkiä: VALKOPESU 95 (vaaleansininen), puolitettu pesuainemäärä. Tällä tavalla poistetaan valmistuksen aikana syntyneet epäpuhtaudet rummusta ja pesuvesisäiliöstä. 11 Pyykin valmistelu Pyykin lajittelu ja valmistelu Lajittele pyykki hoito-ohjeiden ja tyypin mukaisesti (katso "Pyykin tyyppi ja pesumerkinnät". Tyhjennä taskut. Poista metalliset esineet (paperiliittimet, hakaneulat yms.). Estääksesi pyykin vahingoittumisen ja vaatteiden takertumisen toisiinsa: Sulje vetoketjut, sulje pussilakanat ja tyynyliinat, sido yhteen irtonaiset nauhat, esim. vyöt. Käännä kaksinkertaiset vaatteet nurin (makuupussit, anorakit jne. ). Voimakkaan väriset tekstiilit, villa ja koristellut vaatekappaleet: Käännä nurin. Pese pienikokoiset ja arat vaatekappaleet (vauvan sukat, sukkahousut, rintaliivit jne.) pesupussissa, vetoketjullisen tyynyliinan tai ison sukan sisällä. Käsittele ikkunaverhoja erittäin varovasti. Poista metalliset esineet tai hankaavat muoviosat tai sido ne verkkoon tai pussiin. Valmistaja ei vastaa mahdollisista vahingoista. Värillisiä ja valkoisia vaatteita ei saa pestä yhdessä. Valkoiset vaatteet voivat värjäytyä tai muuttua harmaiksi. Uusissa värillisissä vaatteissa on usein runsaasti ylimääräistä väriä. Pese tällaiset vaatteet ensimmäisen kerran erillään. Pese pieniä ja isoja vaatekappaleita yhdessä! Näin pesutulos paranee, ja pyykki jakautuu linkouksessa paremmin rummun sisälle. Työnnä pyykki koneeseen väljästi. Ravistele vaatekappaleita ennen kuin työnnät ne rumpuun. Noudata tekstiileiden hoitoohjeita: "pese erillään" ja "pese useita kertoja erillään"! Pyykin tyyppi ja pesumerkinnät Oikea pesuohjelma on helppo valita tekstiilien pesumerkintöjen avulla. Lajittele pyykki tyypin ja pesumerkintöjen mukaan. Pesumerkinnässä ilmoitetut lämpötilat ovat aina korkeimpia sallittuja lämpötiloja. Hienopyykki ì Kerroskuiduista, mikrokuiduista, viskoosista ja synteettisistä kuiduista valmistetut tekstiilit sekä ikkunaverhot, joissa on tämä pesumerkintä, vaativat erityisen hellävaraisen käsittelyn. Tätä pyykkilajia varten on HIENOPESU-ohjelma (musta). Valkopyykki ç Puuvillasta ja pellavasta valmistetut tekstiilit, joissa on tämä pesumerkintä, kestävät mekaanista kulutusta ja korkeita lämpötiloja. Tälle pyykin tyypille sopii ohjelma VALKO-/KIRJOPESU (vaaleansininen). Villa, silkki ja erityisen herkkä pyykki 9ìï Villasta, villasekoitteista ja silkistä valmistetut tekstiilit, joissa on tämä pesumerkintä, ovat erityisen herkkiä mekaaniselle rasitukselle. Tätä pyykkilajia varten on Í VILLA-ohjelma (musta). Huomio! Jos tekstiilin pesu/hoito-ohjeessa on merkintä ñ (Ei vesipesua!), vaatetta ei saa pestä pesukoneessa! Kirjopyykki è ë Puuvillasta ja pellavasta valmistetut tekstiilit, joissa on tämä pesumerkintä, kestävät mekaanista kulutusta. Tälle pyykin tyypille sopii ohjelma VALKO-/ KIRJOPESU (vaaleansininen). Siliävät tekstiilit ê í Käsitellystä puuvillasta, puuvillasekoitekuiduista, viskoosista ja synteettisistä kuiduista valmistetut tekstiilit, joissa on tämä pesumerkintä, vaativat mekaanisesti hellävaraisempaa käsittelyä. Tätä pyykkilajia varten on SILIÄVÄT TEKSTIILIT (keltainen) -ohjelma. 12 Pesu- jakäsittelyaineet Mitä pesu- ja käsittelyaineita saa käyttää? Käytä vain sellaisia pesu- ja käsittelyaineita, jotka soveltuvat pesukoneessa käytettäviksi. Noudata ehdottomasti valmistajan ohjeita. pyykin likaantumisaste vesijohtoveden kovuusaste täyttömäärä. Jos pesuaineen valmistaja ei ole ilmoittanut vähimmäisannostietoja, tulee puolikkaalla pyykkimäärällä käyttää kolmanneksen verran vähemmän ja pienillä pyykkimäärillä puolta vähemmän pesuainetta kuin täydelle pyykkimäärälle suositellaan. Noudata pesu- ja käsittelyaineen valmistajan antamia käyttö- ja annosteluohjeita. Käyttöoppaasi. AEG-ELECTROLUX EW1277F

16 2 Paljonko pesu- ja käsittelyaineita tulee käyttää? Valitse sopiva pesu- ja käsittelyainemäärä seuraavien tekijöiden mukaan: Vedenpehmennin Jos vesi on kohtalaisen tai erittäin kovaa (kovuusalueesta II alkaen), tulisi käyttää vedenpehmennintä. Noudata valmistajan ohjeita! Pesuaine on tällöin Veden kovuutta koskevat tiedot Kovuusalue I pehmeä II keskikova III kova IV hyvin kova annosteltava kovuusalueen I (= pehmeä) mukaan. Tietoja veden kovuusasteesta saa paikallisesta vesilaitokselta. Veden kovuus dh (saksalaisia kovuusasteita) yli 21 Veden kovuus mmol/l (millimoolia litrassa) korkeintaan 1,3 1,3-2,5 2,5-3,8 yli 3,8 13 Pesuohjelman suorittaminen Pikaohje Pesuohjelma sisältää seuraavat vaiheet: 1. Kytke virta laitteeseen painikkeella Q (VIRTA/ SEIS). 2. Valitse sopiva pesuohjelma: Valitse ohjelma ja lämpötila ohjelmanvalitsimella valitse tarvittaessa lisäohjelma(t) 3. Muuta tarvittaessa linkousnopeutta/valitse o (VESI KONEESSA). 4. Säädä halutessasi X (AJASTUS). 5. Avaa täyttöluukku ja laita pyykki koneeseen. 6. Sulje täyttöluukku. 7. Annostele pesu-/käsittelyaineet. 8. Käynnistä pesuohjelma painikkeella U (KÄYNNISTYS/TAUKO). Pesuohjelman päätyttyä: Huomio! Jos pesu päättyy vaiheeseen o (Vesi koneessa), tulee ennen täyttöluukun avaamista suorittaa D (VEDEN POISTO) tai F (LINKOUS). 9. Avaa täyttöluukku ja ota pyykki koneesta. 10.Säädä ohjelmavalitsin asentoon Ï. 11.Katkaise laitteen virta painikkeella Q(VIRTA/ SEIS). 14 Virran kytkeminen laitteeseen Kytke virta laitteeseen painikkeella Q (VIRTA/SEIS). Pesuohjelman asettaminen 1. Säädä haluamasi pesuohjelma ja lämpötila ohjelmanvalitsimella. Monitoiminäytössä näkyy säädetyn ohjelman odotettu kestoaika tunteina ja minuutteina. Katso pyykkityypille sopiva ohjelma, oikea lämpötila ja mahdolliset lisäohjelmat kohdasta "Ohjelmataulukot" Valitse tarvittaessa lisäohjelma(t): Parhaillaan valittuna olevan lisäohjelman merkkivalo palaa. Jos haluat valita toisen ohjelman, paina sitä vastaavaa painiketta. Paina painiketta uudelleen, jos haluat peruuttaa valinnan. 15 Linkousnopeuden säätäminen ja Vesi koneessa -vaiheen valitseminen Muuta tarvittaessa loppulinkouksen linkousnopeutta varten ja valitse o (VESI KONEESSA): Paina painiketta K (LINKOUS) niin monta kertaa, että halutun linkousnopeuden merkkivalo syttyy. Asetuksella J tyhjennetään ohjelman lopuksi viimeinenkin huuhteluvesi, mutta pyykkiä ei lingota. Jos painetaan painiketta o (VESI KONEESSA), pyykki jää viimeiseen huuhteluveteen ilman linkousta. Jollet säädä linkousnopeutta, loppulinkous sovitetaan automaattisesti pesuohjelmaan. VALKO-/KIRJOPESU (vaaleansininen) SILIÄVÄT TEKSTIILIT (keltainen) HIENOPESU (musta) Í VILLA (musta) G (MINIOHJELMA) 1200 kierrosta/min 900 kierrosta/min 700 kierrosta/min 900 kierrosta/min 700 kierrosta/min 3 Välilinkouksen kierrosluku on valittuna olevan ohjelman mukainen. Painikkeella K (LINKOUS) voidaan ohjelmassa VALKO-/ KIRJOPESU (vaaleansininen) välilinkous poistaa toiminnasta kokonaan. Merkkivalo J palaa: Ohje: Pyykki on vedessä, kunnes suoritetaan poistopumppaus tai linkous (katso kappale Pesuohjelman päättyminen). Kone suorittaa poistopumppauksen ja linkouksen automaattisesti 18 tunnin kuluttua. Ajastintoiminnon asettaminen Painikkeella X (AJASTIN) voit asettaa pesuohjelman käynnistymään 1-24 tunnin kuluttua. Paina tällöin painiketta X (AJASTIN) niin monta kertaa, että haluamasi viive tulee monitoiminäyttöön, jolloin esim. 12h tarkoittaa ohjelman käynnistymistä 12 tunnin päästä. Kun painat painiketta U (KÄYNNISTYS/TAUKO), asetettu aika vähenee tunti kerrallaan. Ajastustoiminnon poistaminen toiminnasta Jos näytössä näkyy 24h, ja painiketta painetaan vielä kerran, ajastustoiminto poistuu toiminnasta. Näyttöön tulee 0h sekä säädetyn pesuohjelman kestoaika (tunteina ja minuutteina, esim. 2.06). Ajastus voidaan peruuttaa myös kääntämällä ohjelmavalitsin asentoon Ï. 16 Täyttöluukun avaaminen ja sulkeminen Avaaminen: vedä täyttöluukun kahvasta. Sulkeminen: paina täyttöluukku kiinni. Täyttöluukun näyttö ilmaisee laitteen ollessa käynnissä, voidaanko täyttöluukku avata: Luukun merkkivalo palaa ei pala Voidaanko luukku avata? ei kyllä Jos näyttöön ilmestyy virhekoodi E40 ja näytöt l (VARSINAINEN PESU) ja C (LOPPU) vilkkuvat, pesuohjelma on yritetty käynnistää sulkematta täyttöluukkua asianmukaisesti. Tässä tapauksessa paina täyttöluukku kiinni ja käynnistä pesuohjelma uudelleen. Koneen täyttö Katso enimmäistäyttömäärät kohdasta "Ohjelmataulukot". Katso pyykin esikäsittelyvinkkejä kohdasta "Pyykin lajittelu ja esikäsittely". Lajittele ja esikäsittele pyykki. Avaa täyttöluukku vetämällä täyttöluukun kahvasta. Koneen täyttö. Huomio! Sulkiessasi luukkua tarkista, että pyykkiä ei jää väliin! Tekstiilit ja laite voivat vahingoittua! Sulje täyttöluukku huolellisesti. 17 Pesu-/käsittelyaineiden annostelu 3 Katso ohjeita pesu- ja käsittelyaineista kappaleesta Pesu- ja käsittelyaineet. 1. Vedä pesuainelokero ulos pidäkkeeseen asti. 2. Annostele pesu-/käsittelyaineet. Lokero jauhemaiselle pesuaineelle (Jos käytetään vedenpehmennintä, se tulee annostella varsinaisen pesuaineen päälle vasempaan lokeroon.) varsinainen pesuaine (jauhemainen) / vedenpehmennin Nestemäiset käsittelyaineet Lokero nestemäistä käsittelyainetta varten (Erikoishuuhteluaine, muotohuuhteluaine, tärkki) Huomio! Täytä lokero korkeintaan MAX-merkkiin saakka. Ohenna sakeita aineita tarvittaessa MAXmerkkiin saakka, anna jauhemaisen tärkin liuota. Ohje: Nestemäisille käsittelyaineille tarkoitetussa lokerossa on yleensä hieman vettä. Se ei vaikuta huuhtelutulokseen. Esipesuaine/ liotusaine Lokero esipesuaineelle/ liotusaineelle (vain k/esipesu ja A/LIOTUS) 3. Työnnä lokero kokonaan kiinni. 3 Käytettäessä nestemäistä pesuainetta/ pesutabletteja: Kaada pesuaine tai aseta pesutabletit tuotteen mukana tulevaan annosteluastiaan. Käyttöoppaasi. AEG-ELECTROLUX EW1277F

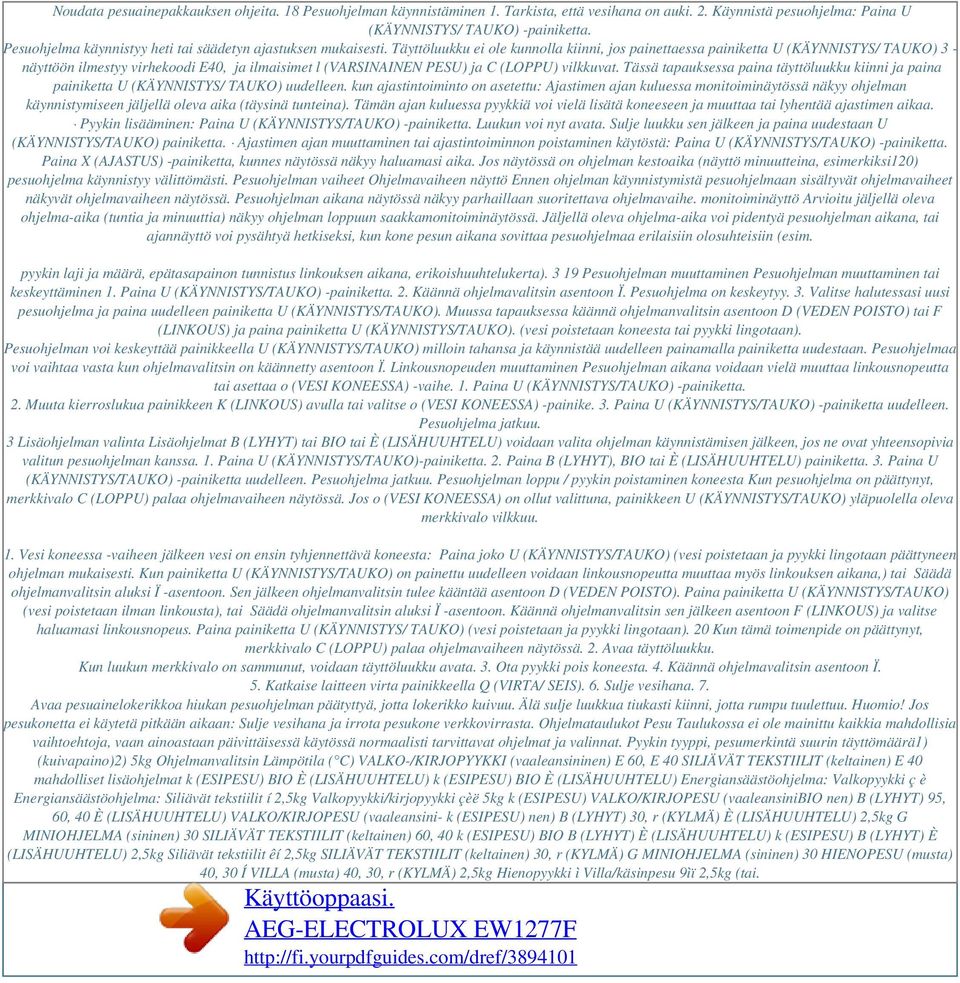

17 Noudata pesuainepakkauksen ohjeita. 18 Pesuohjelman käynnistäminen 1. Tarkista, että vesihana on auki. 2. Käynnistä pesuohjelma: Paina U (KÄYNNISTYS/ TAUKO) -painiketta. Pesuohjelma käynnistyy heti tai säädetyn ajastuksen mukaisesti. Täyttöluukku ei ole kunnolla kiinni, jos painettaessa painiketta U (KÄYNNISTYS/ TAUKO) 3 - näyttöön ilmestyy virhekoodi E40, ja ilmaisimet l (VARSINAINEN PESU) ja C (LOPPU) vilkkuvat. Tässä tapauksessa paina täyttöluukku kiinni ja paina painiketta U (KÄYNNISTYS/ TAUKO) uudelleen. kun ajastintoiminto on asetettu: Ajastimen ajan kuluessa monitoiminäytössä näkyy ohjelman käynnistymiseen jäljellä oleva aika (täysinä tunteina). Tämän ajan kuluessa pyykkiä voi vielä lisätä koneeseen ja muuttaa tai lyhentää ajastimen aikaa. Pyykin lisääminen: Paina U (KÄYNNISTYS/TAUKO) -painiketta. Luukun voi nyt avata. Sulje luukku sen jälkeen ja paina uudestaan U (KÄYNNISTYS/TAUKO) painiketta. Ajastimen ajan muuttaminen tai ajastintoiminnon poistaminen käytöstä: Paina U (KÄYNNISTYS/TAUKO) -painiketta. Paina X (AJASTUS) -painiketta, kunnes näytössä näkyy haluamasi aika. Jos näytössä on ohjelman kestoaika (näyttö minuutteina, esimerkiksi120) pesuohjelma käynnistyy välittömästi. Pesuohjelman vaiheet Ohjelmavaiheen näyttö Ennen ohjelman käynnistymistä pesuohjelmaan sisältyvät ohjelmavaiheet näkyvät ohjelmavaiheen näytössä. Pesuohjelman aikana näytössä näkyy parhaillaan suoritettava ohjelmavaihe. monitoiminäyttö Arvioitu jäljellä oleva ohjelma-aika (tuntia ja minuuttia) näkyy ohjelman loppuun saakkamonitoiminäytössä. Jäljellä oleva ohjelma-aika voi pidentyä pesuohjelman aikana, tai ajannäyttö voi pysähtyä hetkiseksi, kun kone pesun aikana sovittaa pesuohjelmaa erilaisiin olosuhteisiin (esim. pyykin laji ja määrä, epätasapainon tunnistus linkouksen aikana, erikoishuuhtelukerta) Pesuohjelman muuttaminen Pesuohjelman muuttaminen tai keskeyttäminen 1. Paina U (KÄYNNISTYS/TAUKO) -painiketta. 2. Käännä ohjelmavalitsin asentoon Ï. Pesuohjelma on keskeytyy. 3. Valitse halutessasi uusi pesuohjelma ja paina uudelleen painiketta U (KÄYNNISTYS/TAUKO). Muussa tapauksessa käännä ohjelmanvalitsin asentoon D (VEDEN POISTO) tai F (LINKOUS) ja paina painiketta U (KÄYNNISTYS/TAUKO). (vesi poistetaan koneesta tai pyykki lingotaan). Pesuohjelman voi keskeyttää painikkeella U (KÄYNNISTYS/TAUKO) milloin tahansa ja käynnistää uudelleen painamalla painiketta uudestaan. Pesuohjelmaa voi vaihtaa vasta kun ohjelmavalitsin on käännetty asentoon Ï. Linkousnopeuden muuttaminen Pesuohjelman aikana voidaan vielä muuttaa linkousnopeutta tai asettaa o (VESI KONEESSA) -vaihe. 1. Paina U (KÄYNNISTYS/TAUKO) -painiketta. 2. Muuta kierroslukua painikkeen K (LINKOUS) avulla tai valitse o (VESI KONEESSA) -painike. 3. Paina U (KÄYNNISTYS/TAUKO) -painiketta uudelleen. Pesuohjelma jatkuu. 3 Lisäohjelman valinta Lisäohjelmat B (LYHYT) tai BIO tai È (LISÄHUUHTELU) voidaan valita ohjelman käynnistämisen jälkeen, jos ne ovat yhteensopivia valitun pesuohjelman kanssa. 1. Paina U (KÄYNNISTYS/TAUKO)-painiketta. 2. Paina B (LYHYT), BIO tai È (LISÄHUUHTELU) painiketta. 3. Paina U (KÄYNNISTYS/TAUKO) -painiketta uudelleen. Pesuohjelma jatkuu. Pesuohjelman loppu / pyykin poistaminen koneesta Kun pesuohjelma on päättynyt, merkkivalo C (LOPPU) palaa ohjelmavaiheen näytössä. Jos o (VESI KONEESSA) on ollut valittuna, painikkeen U (KÄYNNISTYS/TAUKO) yläpuolella oleva merkkivalo vilkkuu. 1. Vesi koneessa -vaiheen jälkeen vesi on ensin tyhjennettävä koneesta: Paina joko U (KÄYNNISTYS/TAUKO) (vesi poistetaan ja pyykki lingotaan päättyneen ohjelman mukaisesti. Kun painiketta U (KÄYNNISTYS/TAUKO) on painettu uudelleen voidaan linkousnopeutta muuttaa myös linkouksen aikana,) tai Säädä ohjelmanvalitsin aluksi Ï -asentoon. Sen jälkeen ohjelmanvalitsin tulee kääntää asentoon D (VEDEN POISTO). Paina painiketta U (KÄYNNISTYS/TAUKO) (vesi poistetaan ilman linkousta), tai Säädä ohjelmanvalitsin aluksi Ï -asentoon. Käännä ohjelmanvalitsin sen jälkeen asentoon F (LINKOUS) ja valitse haluamasi linkousnopeus. Paina painiketta U (KÄYNNISTYS/ TAUKO) (vesi poistetaan ja pyykki lingotaan). 20 Kun tämä toimenpide on päättynyt, merkkivalo C (LOPPU) palaa ohjelmavaiheen näytössä. 2. Avaa täyttöluukku. Kun luukun merkkivalo on sammunut, voidaan täyttöluukku avata. 3. Ota pyykki pois koneesta. 4. Käännä ohjelmavalitsin asentoon Ï. 5. Katkaise laitteen virta painikkeella Q (VIRTA/ SEIS). 6. Sulje vesihana. 7. Avaa pesuainelokerikkoa hiukan pesuohjelman päätyttyä, jotta lokerikko kuivuu. Älä sulje luukkua tiukasti kiinni, jotta rumpu tuulettuu. Huomio! Jos pesukonetta ei käytetä pitkään aikaan: Sulje vesihana ja irrota pesukone verkkovirrasta. Ohjelmataulukot Pesu Taulukossa ei ole mainittu kaikkia mahdollisia vaihtoehtoja, vaan ainoastaan päivittäisessä käytössä normaalisti tarvittavat ohjelmat ja valinnat. Pyykin tyyppi, pesumerkintä suurin täyttömäärä1) (kuivapaino)2) 5kg Ohjelmanvalitsin Lämpötila ( C) VALKO-/KIRJOPYYKKI (vaaleansininen) E 60, E 40 SILIÄVÄT TEKSTIILIT (keltainen) E 40 mahdolliset lisäohjelmat k (ESIPESU) BIO È (LISÄHUUHTELU) k (ESIPESU) BIO È (LISÄHUUHTELU) Energiansäästöohjelma: Valkopyykki ç è Energiansäästöohjelma: Siliävät tekstiilit í 2,5kg Valkopyykki/kirjopyykki çèë 5kg k (ESIPESU) VALKO/KIRJOPESU (vaaleansinibio nen) B (LYHYT) 95, 60, 40 È (LISÄHUUHTELU) VALKO/KIRJOPESU (vaaleansini- k (ESIPESU) nen) B (LYHYT) 30, r (KYLMÄ) È (LISÄHUUHTELU) 2,5kg G MINIOHJELMA (sininen) 30 SILIÄVÄT TEKSTIILIT (keltainen) 60, 40 k (ESIPESU) BIO B (LYHYT) È (LISÄHUUHTELU) k (ESIPESU) B (LYHYT) È (LISÄHUUHTELU) 2,5kg Siliävät tekstiilit êí 2,5kg SILIÄVÄT TEKSTIILIT (keltainen) 30, r (KYLMÄ) G MINIOHJELMA (sininen) 30 HIENOPESU (musta) 40, 30 Í VILLA (musta) 40, 30, r (KYLMÄ) 2,5kg Hienopyykki ì Villa/käsinpesu 9ìï 2,5kg (tai. Käyttöoppaasi. AEG-ELECTROLUX EW1277F

18 15-20m2 verhot) 2kg k (ESIPESU) B (LYHYT) È (LISÄHUUHTELU) 1) Täyttömäärä on laskettu EN normin vakiotäyttömäärän mukaan. 2) 10 litran ämpäriin mahtuu noin 2,5kg kuivapyykkiä (puuvillaa). 21 Erillinen liotus Pyykin tyyppi Valko-/kirjopyykki Siliävät tekstiilit Hienopyykki Suurin täyttömäärä (kuivapaino) 5kg 2,5kg 2,5kg A (LIOTUS) Ohjelmanvalitsin Erillinen huuhtelu Pyykin tyyppi Valko-/kirjopyykki Siliävät tekstiilit1) Hienopyykki1) Suurin täyttömäärä (kuivapaino) 5kg 2,5kg 2,5kg B (HUUHTELU) Ohjelmanvalitsin 1) Linkousnopeus vähennetään 700 kierrokseen/min tai alemmaksi. Erillinen erikoishuuhtelu/tärkkäys/kyllästäminen Pyykin tyyppi Valko-/kirjopyykki Siliävät tekstiilit1) Hienopyykki 1) suurin täyttömäärä (kuivapaino) 5kg 2,5kg 2,5kg C (TÄRKKÄYS) Ohjelmanvalitsin 1) Linkousnopeus vähennetään 700 kierrokseen/min tai alemmaksi. Erillinen linkous Pyykin tyyppi Valko-/kirjopyykki Siliävät tekstiilit1) Hienopyykki ì) Villa/käsinpestävä1) Suurin täyttömäärä (kuivapaino) 5kg 2,5kg 2,5kg 2kg F (LINKOUS) Ohjelmanvalitsin 1) Linkousnopeus vähennetään 700 kierrokseen/min tai alemmaksi. 22 Puhdistus ja huolto Käyttöpaneelin puhdistus Huomio! Älä käytä huonekalujen puhdistusaineita tai muita voimakkaita pesuaineita käyttöpaneelin ja valintapainikkeiden puhdistamiseen. Pyyhi valintakytkimet kostealla pyyhkeellä. Käytä puhdistukseen lämmintä vettä. Pesuainelokerikon puhdistus Pesuainelokerikko on puhdistettava säännöllisesti. 1. Vedä pesuainelokerikkoa ulos niin kauas kuin se tulee. 2. Irrota lokerikko vetämällä voimakkaasti ulospäin. 3. Irrota huuhteluaineen syöttöputki keskilokerosta. 4. Puhdista osa juoksevan veden alla. 5. Puhdista annostelulokerot lämpimällä vedellä takaosasta päin. Puhdistaminen on kätevintä pulloharjan avulla. 6. Kiinnitä huuhteluaineen syöttöputki takaisin paikalleen ja varmista että se on kunnolla kiinni. 7. Puhdista pesukoneen koko annostelujärjestelmä, erityisesti myös annostelulokeron yläosassa olevat suuttimet harjan avulla. 8. Aseta pesuainelokerikko paikalleen ja työnnä sisään. 23 Pesukoneen rummun puhdistus Pesukoneen rumpu on valmistettu ruostumattomasta teräksestä. Jos pyykin seassa on ruostuttavia esineitä, rumpuun voi tulla ruosteläiskiä. on palanut. Korjaus Työnnä pistoke pistorasiaan. Vaihda sulake. Sulje täyttöluukku. Lukon sulkeutuessa kuuluu naksahtava lapsilukko (katso Lapsilukkokappaletta). Sulje täyttöluukku oikein. Lukon sulkeutuessa kuuluu naksahtava ääni. Käynnistä ohjelma uudelleen. Avaa vesihana. Käynnistä ohjelma uudelleen. Katkaise koneen virta. Sulje vesihana. Vedä pistoke vesihanan kunto ja korjauta ilmestyy virhekoodi ilmestyy virhekoodi ei ole vaikutusta pesuaine noudattaen tarkasti valmistajan ohjeita. Ruuvaa vedenottoletku kiinni. Tarkista poistoletku ja vaihda tarvittaessa tilalle uusi. Sulje kansi kunnolla. Keskeytä ohjelma ja irrota pyykit luukusta. Käynnistä ohjelma uudelleen. Liitä hätätyhjennysletku kunnolla (katso Hätätyhjennys-kappaletta). Jos hätätyhjennysletku vuotaa, ota yhteys valtuutettuun huoltoliikkeeseen. Pesukone tärisee käytön aikana tai ei ole tasapainossa. Rummussa on vain muutamia vaatekappaleita (esim. vain yksi kylpytakki). Kone ei ole poistanut kaikkea vettä ennen linkousta, koska poistoletku on taittunut tai pesuvesipumppu on tukossa. Varsinaisen pesun pesuvesi vaahtoaa runsaasti. Pesuainetta on todennäköisesti annosteltu liikaa. Vedenottoletkun liitäntä vuotaa. Poistoletku vuotaa. Pesuvesipumpun kansi ei ole kunnolla suljettu. Pyykki on tarttunut täyttöluukkuun. Pesukoneen alta virtaa vettä. Hätätyhjennysletkua ei ole kunnolla liitetty tai se vuotaa. Kone ei ole ottanut huuhteluainetta, käsittelyainelokero æ on täynnä vettä. Pyykkiä ei ole lingottu yhtä kuivaksi kuin tavallisesti. Huuhteluaineputki käsittelyaineloke- Puhdista pesuainelokero, kiinnitä huuhrossa ei ole kunnolla paikallaan tai se teluaineputki tiukasti paikalleen (katso kohtaa "Puhdistus ja huolto"). on tukossa. Pyykki ei sijoittunut rummussa tasaisesti ennen linkousta. Poistoletku on taittunut. Korkein sallittu pumppauskorkeus (poistokorkeus 1m laitteen lattiatasosta) on ylitetty. Täytä rumpu aina mahdollisimman täyteen, kun peset pieniä ja suuria vaatekappaleita. Oikaise taitokset. Ota yhteyttä valtuutettuun huoltoliikkeeseen. Lisävarusteena on saatavana jälkiasennussarja yli 1m:n poistokorkeutta varten. Kytke virta pois laitteesta ja irrota virtajohto pistorasiasta, puhdista pesuvesipumppu (ks. kohtaa Pesuvesipumpun puhdistaminen). Puhdista poistoviemäri. Näytössä vilkkuu virhekodi E20. Merkkivalot Á (HUUHTELU) ja C (LOPPU) vilkkuvat. Vettä ei poistu koneesta. Pesuvesipumppu on tukossa. Jos koneessa on viemäriliitäntä: Viemäri on tukossa. Merkkivalo Î (HÄLYTYS) vilkkuu. Pesuvettä ei kokonaisuudessaan Katkaise laitteen virta ja irrota virtajohto voida pumpata pois, koska poistopistorasiasta. Tarkista poistoletku ja puhletku on taittunut tai tukkeutunut tai dista tarvittaessa. vedenpoisto on muuten tukkeutunut. 26 Häiriö Mahdollinen syy Korjaus Odota, kunnes luukun valo sammuu. Jos täyttöluukku halutaan avata aikaisemmin: Käännä ohjelmavalitsin asentoon Ï. Ohjelmanvalitsin tulee kääntää asentoon D (VEDEN POISTO). Paina U (KÄYNNISTYS/TAUKO) -painiketta. Täyttöluukku voidaan avata, kun vesi on poistettu koneesta. Ohjelma jatkuu, kun virtakatkos on ohi. Luukku ei avaudu virran ollessa kytkettynä pesukoneeseen. Täyttöluukku on lukittu suuren vesimäärän tai korkean lämpötilan takia (luukun merkkivalo palaa). Virta katkeaa kesken pesuohjelman. (Kaikki näytöt sammuvat.) Jos pyykki on poistettava koneesta virtamahdollisesti sähköyhtiö on keskeyt- katkoksen aikana: Käännä ohjelmavalitsin asentoon Ï. tänyt jakelun. (Täyttöluukku pysyy lukittuna turvalli- Suorita hätätyhjennys (katso "Hätätyhjennys"-kappaletta). Käyttöoppaasi. AEG-ELECTROLUX EW1277F

19 suussyistä n minuuttia.) Täyttöluukku voidaan avata n minuutin kuluttua vetämällä täyttöluukun kahvasta. Vesihana ei ole kokonaan auki. Avaa vesihana täysin auki. Pesuainelokeroon kerääntyy pesuainejäämiä. Sulje vesihana. Ruuvaa auki vesihanan ja Vesihanan tai pesukoneen vedenottopesukoneen vedenottoletkun liitokset letkun liitoksen sihti on tukossa. sekä puhdista sihdit. Syynä on luultavasti pesuaine, jonka silikaattipitoisuus on korkea. Ei huononna pesutulosta, käytä tarvittaessa nestemäistä pesuainetta. Huuhteluvesi on sameaa. 27 Jos pesutulos ei ole tyydyttävä Jos pyykki on harmaata ja rumpuun kerääntyy kalkkia Pesuainetta on annosteltu liian vähän. Pesuainevalinta ei ole oikea. Vaikeita tahroja ei ole käsitelty etukäteen. Ohjelmaa ja lämpötilaa ei ole oikein valittu. Kun pesuainetta on annosteltu koneeseen, pesuaineen yksittäiset komponentit eivät ole jakautuneet oikeassa suhteessa. Jos vesi vaahtoaa vielä viimeisen huuhtelun jälkeen Nykyaikaiset pesuaineet voivat muodostaa vaahtoa vielä viimeisessäkin huuhtelussa. Pyykki on kuitenkin riittävän hyvin huuhdeltu. Jos pyykissä on valkoisia läiskiä Läiskät johtuvat nykyaikaisten pesuaineiden liukenemattomista ainesosista. Kyseessä ei ole riittämätön huuhtelu. Ravistele tai harjaa pyykit. Pyykin voi mahdollisesti pestä nurin tällaisten läiskien välttämiseksi jatkossa. Tarkista pesuainevalinta, käytä mahdollisesti nestemäistä pesuainetta. Jos pyykissä on vielä harmaita läiskiä Voide-, rasva- tai öljytahroja sisältävä pyykki on pesty liian pienellä pesuainemäärällä. Pyykki on pesty liian alhaisessa lämpötilassa. Usein syynä on, että huuhteluainetta erityisesti jos kyseessä on huuhteluainetiiviste on tarttunut pyykkiin. Pese pois tällaiset tahrat mahdollisimman pian ja käytä kyseistä huuhteluainetta varoen. 28 Hätätyhjennys Jos pesukone ei tyhjennä pesuvettä ulos koneesta, on suoritettava hätätyhjennys. Jos pesukone on sijoitettu tilaan, jossa lämpötila voi laskea pakkasen puolelle, hätätyhjennys on suoritettava, jos jäätyminen on mahdollista. Veden tyhjennyksen lisäksi: Ruuvaa vedenottoletku irti vesihanasta ja aseta se lattialle, tyhjennä vedenpoistoletku. Varoitus! Kytke virta pois pesukoneesta ja irrota pistotulppa pistorasiasta ennen hätätyhjennyksen suorittamista! Varo! Hätätyhjennyksen yhteydessä poistuva vesi voi olla kuumaa. Palovammojen vaara! Anna pesuveden jäähtyä ennen hätätyhjennyksen suorittamista! 1. Valuta koneesta poistuva pesuvesi matalaan tyhjennysastiaan. 2. Käännä alaosassa oikeassa reunassa olevaa luukkua alaspäin ja vedä se pois Ota hätätyhjennysletku pidikkeestään. 4. Aseta tyhjennysastia alle. 5. Irrota hätätyhjennysletkun tulppa kääntämällä sitä vastapäivään ja vedä tulppa irti. Vesi poistuu koneesta. Veden määrästä riippuen voit joutua tyhjentämään tyhjennysastian välillä. Sulje hätätyhjennysletku astian tyhjentämisen ajaksi tulpalla. Kun kaikki vesi on poistunut koneesta: 6. Työnnä tulppa tiukasti hätätyhjennysletkuun ja kiristä se kiinni kääntämällä myötäpäivään. 7. Aseta hätätyhjennysletku pidikkeeseensä. 8. Asenna luukku paikalleen ja sulje se. 29 Pesuvesipumpun puhdistaminen Pesuvesipumppua ei tarvitse huoltaa erikseen. Pesuvesipumpun kansi on avattava vain häiriötapauksessa, kun vesi ei enää poistu koneesta esimerkiksi pumpun siipipyörän ollessa tukkeutunut. Tarkista aina ennen koneen täyttämistä, että taskuissa tai pyykin seassa ei ole vieraita esineitä. Pesukoneeseen pyykin mukana joutuneet esineet, kuten paperiliittimet ja naulat, jäävät pesuvesipumpun pesään (roskakeräin, joka suojaa siipipyörää). Puhdista tukkeutunut pesuvesipumppu seuraavan ohjeen mukaisesti: Varoitus! Katkaise virta pesukoneesta ja irrota pistoke pistorasiasta ennen pumpun puhdistamista! 1. Tee ensin hätätyhjennys (Ks. kohta "Mitä tehdä, jos.../hätätyhjennys"). 2. Levitä pesuvesipumpun kannen eteen lattialle kuivausliina. Pumpun sisältä voi valua vettä. 3. Kierrä pumpun kantta vastapäivään ja irrota kansi Poista pumpun kotelosta mahdolliset vieraat esineet. 5. Kiinnitä kansi takaisin paikalleen. Aseta kansi paikalleen siten, että kannessa oleva kohouma on sivuttain, ja sulje kansi myötäpäivään kiertämällä. 6. Sulje hätätyhjennysletku ja kiinnitä se pidikkeeseensä. 7. Sulje luukku. 30 Lapsilukko Kun lapsilukko on aktivoitu, luukkua ei voi sulkea eikä pesuohjelmaa voi käynnistää. Lapsilukon asettaminen: Käännä lukituksen väännintä (luukun sisäpuolella) kolikolla myötäpäivään vasteeseen saakka. 1 Varoitus! Väännin ei saa olla asetuksen jälkeen alaspainetussa asennossa, sillä silloin lapsilukko ei ole aktivoitunut! Vääntimen tulee olla kuvan mukaisessa asennossa. Lapsilukon vapauttaminen: Käännä väännintä kolikolla vastapäivään vasteeseen saakka. 31 Asennus- ja liitäntäohje Tekniset tiedot /Mitat Korkeussäätö Täyttömäärä (ohjelmakohtainen) Käyttöalue Rummun kierrosluku, linkous Vedenpaine noin +10/-6mm max. 5kg Kotitalouskäyttö katso arvokilvestä 1-10bar (=10-100N/cm2 =0,1-1,0MPa). (Mitat, mm) Asennukseen liittyvät turvallisuusohjeet Älä kallista pesukonetta sen etuosan tai oikean kyljen suuntaan (edestäpäin katsoen). Sähköosat voivat kastua! Tarkista, että koneessa ei ole kuljetuksen aikana syntyneitä vaurioita. Vioittunutta laitetta ei saa missään tapauksessa kytkeä sähköverkkoon. Käänny vauriotapauksissa laitteen toimittajan puoleen. Varmista, että kaikki kuljetustuet on irrotettu, katso "Kuljetustukien poistaminen". Muussa tapauksessa laite tai sen vieressä olevat kalusteet voivat vahingoittua linkouksen yhteydessä. Käyttöoppaasi. AEG-ELECTROLUX EW1277F

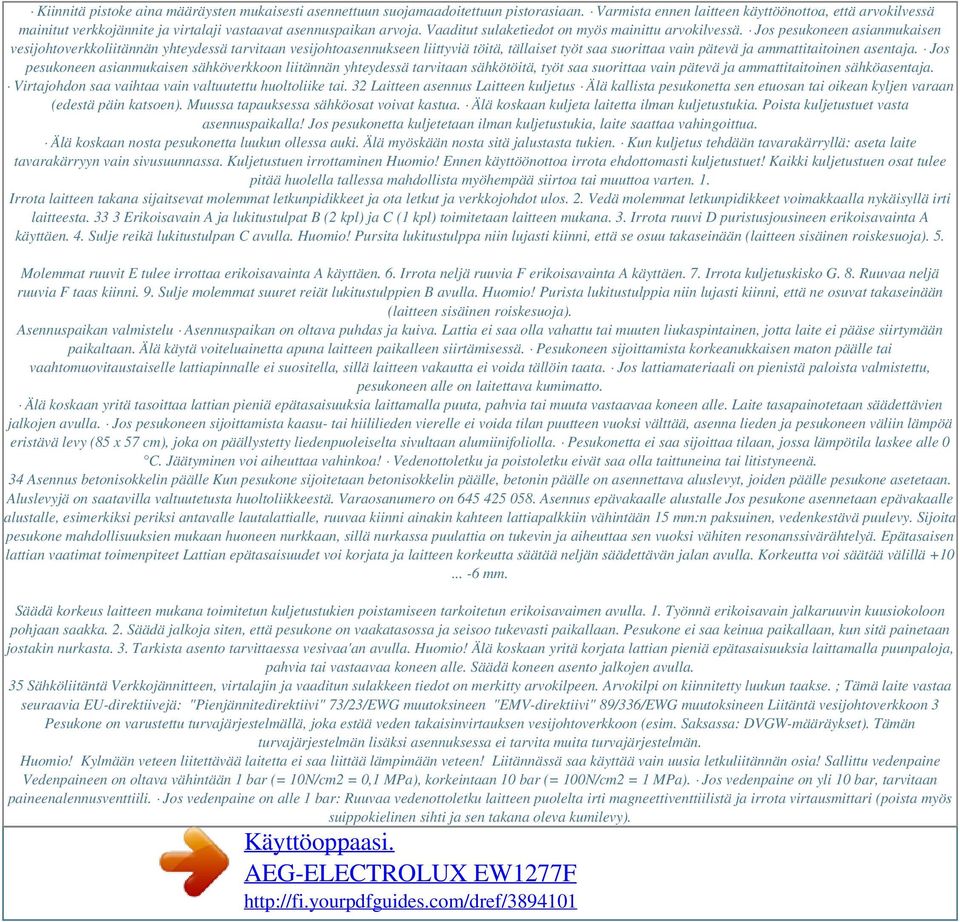

20 Kiinnitä pistoke aina määräysten mukaisesti asennettuun suojamaadoitettuun pistorasiaan. Varmista ennen laitteen käyttöönottoa, että arvokilvessä mainitut verkkojännite ja virtalaji vastaavat asennuspaikan arvoja. Vaaditut sulaketiedot on myös mainittu arvokilvessä. Jos pesukoneen asianmukaisen vesijohtoverkkoliitännän yhteydessä tarvitaan vesijohtoasennukseen liittyviä töitä, tällaiset työt saa suorittaa vain pätevä ja ammattitaitoinen asentaja. Jos pesukoneen asianmukaisen sähköverkkoon liitännän yhteydessä tarvitaan sähkötöitä, työt saa suorittaa vain pätevä ja ammattitaitoinen sähköasentaja. Virtajohdon saa vaihtaa vain valtuutettu huoltoliike tai. 32 Laitteen asennus Laitteen kuljetus Älä kallista pesukonetta sen etuosan tai oikean kyljen varaan (edestä päin katsoen). Muussa tapauksessa sähköosat voivat kastua. Älä koskaan kuljeta laitetta ilman kuljetustukia. Poista kuljetustuet vasta asennuspaikalla! Jos pesukonetta kuljetetaan ilman kuljetustukia, laite saattaa vahingoittua. Älä koskaan nosta pesukonetta luukun ollessa auki. Älä myöskään nosta sitä jalustasta tukien. Kun kuljetus tehdään tavarakärryllä: aseta laite tavarakärryyn vain sivusuunnassa. Kuljetustuen irrottaminen Huomio! Ennen käyttöönottoa irrota ehdottomasti kuljetustuet! Kaikki kuljetustuen osat tulee pitää huolella tallessa mahdollista myöhempää siirtoa tai muuttoa varten. 1. Irrota laitteen takana sijaitsevat molemmat letkunpidikkeet ja ota letkut ja verkkojohdot ulos. 2. Vedä molemmat letkunpidikkeet voimakkaalla nykäisyllä irti laitteesta Erikoisavain A ja lukitustulpat B (2 kpl) ja C (1 kpl) toimitetaan laitteen mukana. 3. Irrota ruuvi D puristusjousineen erikoisavainta A käyttäen. 4. Sulje reikä lukitustulpan C avulla. Huomio! Pursita lukitustulppa niin lujasti kiinni, että se osuu takaseinään (laitteen sisäinen roiskesuoja). 5. Molemmat ruuvit E tulee irrottaa erikoisavainta A käyttäen. 6. Irrota neljä ruuvia F erikoisavainta A käyttäen. 7. Irrota kuljetuskisko G. 8. Ruuvaa neljä ruuvia F taas kiinni. 9. Sulje molemmat suuret reiät lukitustulppien B avulla. Huomio! Purista lukitustulppia niin lujasti kiinni, että ne osuvat takaseinään (laitteen sisäinen roiskesuoja). Asennuspaikan valmistelu Asennuspaikan on oltava puhdas ja kuiva. Lattia ei saa olla vahattu tai muuten liukaspintainen, jotta laite ei pääse siirtymään paikaltaan. Älä käytä voiteluainetta apuna laitteen paikalleen siirtämisessä. Pesukoneen sijoittamista korkeanukkaisen maton päälle tai vaahtomuovitaustaiselle lattiapinnalle ei suositella, sillä laitteen vakautta ei voida tällöin taata. Jos lattiamateriaali on pienistä paloista valmistettu, pesukoneen alle on laitettava kumimatto. Älä koskaan yritä tasoittaa lattian pieniä epätasaisuuksia laittamalla puuta, pahvia tai muuta vastaavaa koneen alle. Laite tasapainotetaan säädettävien jalkojen avulla. Jos pesukoneen sijoittamista kaasu- tai hiililieden vierelle ei voida tilan puutteen vuoksi välttää, asenna lieden ja pesukoneen väliin lämpöä eristävä levy (85 x 57 cm), joka on päällystetty liedenpuoleiselta sivultaan alumiinifoliolla. Pesukonetta ei saa sijoittaa tilaan, jossa lämpötila laskee alle 0 C. Jäätyminen voi aiheuttaa vahinkoa! Vedenottoletku ja poistoletku eivät saa olla taittuneina tai litistyneenä. 34 Asennus betonisokkelin päälle Kun pesukone sijoitetaan betonisokkelin päälle, betonin päälle on asennettava aluslevyt, joiden päälle pesukone asetetaan. Aluslevyjä on saatavilla valtuutetusta huoltoliikkeestä. Varaosanumero on Asennus epävakaalle alustalle Jos pesukone asennetaan epävakaalle alustalle, esimerkiksi periksi antavalle lautalattialle, ruuvaa kiinni ainakin kahteen lattiapalkkiin vähintään 15 mm:n paksuinen, vedenkestävä puulevy. Sijoita pesukone mahdollisuuksien mukaan huoneen nurkkaan, sillä nurkassa puulattia on tukevin ja aiheuttaa sen vuoksi vähiten resonanssivärähtelyä. Epätasaisen lattian vaatimat toimenpiteet Lattian epätasaisuudet voi korjata ja laitteen korkeutta säätää neljän säädettävän jalan avulla. Korkeutta voi säätää välillä mm. Säädä korkeus laitteen mukana toimitetun kuljetustukien poistamiseen tarkoitetun erikoisavaimen avulla. 1. Työnnä erikoisavain jalkaruuvin kuusiokoloon pohjaan saakka. 2. Säädä jalkoja siten, että pesukone on vaakatasossa ja seisoo tukevasti paikallaan. Pesukone ei saa keinua paikallaan, kun sitä painetaan jostakin nurkasta. 3. Tarkista asento tarvittaessa vesivaa'an avulla. Huomio! Älä koskaan yritä korjata lattian pieniä epätasaisuuksia laittamalla puunpaloja, pahvia tai vastaavaa koneen alle. Säädä koneen asento jalkojen avulla. 35 Sähköliitäntä Verkkojännitteen, virtalajin ja vaaditun sulakkeen tiedot on merkitty arvokilpeen. Arvokilpi on kiinnitetty luukun taakse. ; Tämä laite vastaa seuraavia EU-direktiivejä: "Pienjännitedirektiivi" 73/23/EWG muutoksineen "EMV-direktiivi" 89/336/EWG muutoksineen Liitäntä vesijohtoverkkoon 3 Pesukone on varustettu turvajärjestelmällä, joka estää veden takaisinvirtauksen vesijohtoverkkoon (esim. Saksassa: DVGW-määräykset). Tämän turvajärjestelmän lisäksi asennuksessa ei tarvita muita turvajärjestelmän. Huomio! Kylmään veteen liitettävää laitetta ei saa liittää lämpimään veteen! Liitännässä saa käyttää vain uusia letkuliitännän osia! Sallittu vedenpaine Vedenpaineen on oltava vähintään 1 bar (= 10N/cm2 = 0,1 MPa), korkeintaan 10 bar (= 100N/cm2 = 1 MPa). Jos vedenpaine on yli 10 bar, tarvitaan paineenalennusventtiili. Jos vedenpaine on alle 1 bar: Ruuvaa vedenottoletku laitteen puolelta irti magneettiventtiilistä ja irrota virtausmittari (poista myös suippokielinen sihti ja sen takana oleva kumilevy). Käyttöoppaasi. AEG-ELECTROLUX EW1277F

21 Aseta sihti takaisin paikalleen. 36 Vesiliitäntä Laitteen mukana toimitetaan 1,35m pitkä paineletku. Jos tarvitaan pitempää tulovesiletkua, tulee käyttää ainoastaan valtuutetusta huoltoliikkeestä saatavaa VDE-hyväksynnällä varustettua täydellistä letkusarjaa, johon on valmiiksi asennettu ruuviliitännät. Pesukoneisiin, joissa ei ole Aqua-Control -vesiturvajärjestelmää, on saatavissa 2,2m, 3,5m ja 5m pituiset letkusarjat. Pesukoneisiin, joissa on Aqua-Control -vesiturvajärjestelmä, on saatavissa 2,0m, 2,9m ja 3,9m pituiset letkusarjat. Huomio! Letkuja ei missään tapauksessa katkaista! 3 Tiivistysrenkaat on joko asetettu ruuviliitoksen muovimuttereihin tai ne sisältyvät lisäpakkaukseen. Älä käytä muita tiivisteitä! 1. Kulmaliitännällä varustettu letku liitetään koneeseen. Huomio! Tulovesiletkua ei saa asettaa pystysuoraan alaspäin, vaan kääntää kuvan mukaisesti oikealle tai vasemmalle. Letkuliitäntää saa kiristää vain käsin. 2. Suoralla liitännällä varustettu letku tulee kiinnittää vesihanaan, jossa on ruuvikierre R 3/4 (tuumamitoissa). Huomio!Letkuliitäntää saa kiristää vain käsin. 3. Tarkista ennen pesukoneen käyttöönottoa liitännän tiiviys avaamalla vesihanaa hitaasti. 37 Vedenpoisto Vedenpoistoletkun voi kiinnittää joko viemäriputkeen, pesu- tai kaatoaltaaseen tai kylpyammeeseen. Jos vedenpoistoletku on liian lyhyt, jatko-osana (korkeintaan 3m lattialla ja sen jälkeen enintään 80 cm:n nousu) saa käyttää vain alkuperäisletkua. Valtuutetusta huoltoliikkeestä on saatavilla vedenpoistoletkuja, joiden pituus on 2,7 ja 4m. Huomio! Varmista, että vedenpoistoletkuun ei jää mutkia. Vedenpoisto viemäriliitäntään Letkun päässä oleva putkiliitin sopii kaikentyyppisiin viemäriliitäntöihin. Asenna letkuliittimen/viemäriputken liitokseen letkunkiristin. Vedenpoisto altaaseen Huomio! Pieni pesuallas ei sovi pesukoneen vedenpoistoon, sillä vesi voi tulvia yli! Vedenpoistoletkun pää ei saa olla veden pinnan alapuolella, sillä vesi voi imeytyä takaisin pesukoneeseen! Jos vedenpoistoletku kiinnitetään pesualtaaseen tai kylpyammeeseen, letkun paikallaan pysyminen on varmistettava seinään kiinnitettävällä letkunpidikkeellä. Ulospumpatun veden paine voi muuten irrottaa letkun altaan reunasta. Kiinnitä letkunpidike narulla vesihanaan tai seinään. Veden poistokorkeus yli 1m Pesukoneessa on poistopumppu, joka pumppaa pesu/huuhteluveden ulos koneesta. Pumppu poistaa veden enintään 1m korkeuteen koneen seisontakorkeudesta mitattuna. Jos poistokorkeus on yli 1m, ota yhteys valtuutettuun huoltoliikkeeseen. 38 Asennus keittiön/kodinhoitohuoneen työtason alle Huomio: Huomioi, että vesihanaan ja pistorasiaan on ulotuttava helposti myös laitteen asennuksen korkeus madaltuu tällöin noin 82 laitteen yläetureunaan on liimattava tiivistelista. Pesukoneen saa kytkeä sähköverkkoon ja ottaa käyttöön vasta näiden toimenpiteiden jälkeen. Suojalevy, erikoisruuvit ja tiivistelista sisältyvät työtason alle asennuksen asennussarjaan. 820min m 600 in Keittiön/kodinhoitohuoneen työtason korkeus 90 cm tai enemmän 1 Varoitus! Kun pesukone asennetaan työtason alle keittiössä/kodinhoitohuoneessa, jossa työtason korkeus on 90 cm tai enemmän, laitteen oma työtaso on jätettävä paikalleen roiskevesisuojaksi. Muussa tapauksessa roiskevesisuojaus ei ole riittävä. Jos työtason korkeus on 90 cm tai enemmän, pesukone työnnetään kaappisyvennykseen irrottamatta laitteen omaa työtasoa. 39 Takuu Tuotteella on kahden (2) vuoden takuu. Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyjäliikkeestä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana: aiheettomasta valituksesta ellei käyttöohjetta ole noudatettu. Eumaat Laitteella on käyttömaan lainsäädännön mukainen takuu. Kuljetusvauriot Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle Hakemisto A Aastintoiminto.. 19 Ajastintoiminto , 16 Arvokilpi Asennussarja laitteen asentamiseen työtason alle 39 Asiakaspalvelu.. 24 Avaa luukku B Bio.. 10, 15, 20, 21 E E (säästöpesu) , 10, 21 Erikoishuuhtelu.

22 . 22 Erikoishuuhteluaine , 18 Err (virheilmoitus) , 25 Esipesu. 10, 15, 21 Esipesuaine.. 7, 18 H Hälytys Hätätyhjennys.. 29 Hieno huuhtelu... 9 Hienopesu... 9, 10 Hienopyykki... 12, 21, 22 Huuhtelu , 22 Huuhteluaine J Jäätymisvaara 5, 29 K Käsinpesu 9, 21, 22 Käsittelyaine.... 7, 14, 18 Käsittelyaine Kirjopesu..

23 .. 8, 10 Kirjopyykki , 21, 22 L Lapsilukko , 31 Linkous.... 9, 14, 16, 17, 20, 22 Liotus Liotusaine.... 7, 18 Lisähuuhtelu , 15, 21 Luukun avaaminen. 17, 20 Lyhyt. 10, 15, 20, 21 M Miniohjelma.... 9, 10, 21 Monitoiminäyttö. 8, 19, 25 O Ohjelmakortti Ohjelman keskeyttäminen Ohjelman kesto Ohjelman muuttaminen Ohjelmavaiheen näyttö... 8, 19 P Pellava...

24 Powered by TCPDF ( 12 Pesuaine Käyttöoppaasi. AEG-ELECTROLUX EW1277F
