Kahden maalämpöpumpun tuottama välkyntä omakotialueella

Koko: px
Aloita esitys sivulta:

Download "Kahden maalämpöpumpun tuottama välkyntä omakotialueella"

Transkriptio

1 Kahden maalämpöpumpun tuottama välkyntä omakotialueella Sähkönlaatuasiantuntija Urakoitsijapäivä Kouvola

2 Lähtötiedot Liittymien sallittu pääsulake ja liittymisoikeus 25 A Verkko täyttää valtakunnalliset suunnittelukriteerisuositukset, mitattu oikosulkuvirta liittymissä n. 360 A (250 A on riittävä suositusarvo) Saman jakokaapin alueella kaksi maalämpöpumppua, joissa nykyisin pehmokäynnistimet Molempien pumppujen käynnistysvirrat ylittävät sallitut liittymisoikeudet, aiheuttaen häiritsevää välkyntää alueella Asiakkaiden rajoitettava virta vastaamaan liittymisoikeutta tai tilattava verkkoyhtiöltä käyttämiään virtoja vastaava liittymä 2

3 Mittaus muuntamolta. Mittauksen yhteenveto standardiin nähden, pumpuissa pehmokäynnistimet Välkyntäraja ylittyy 3

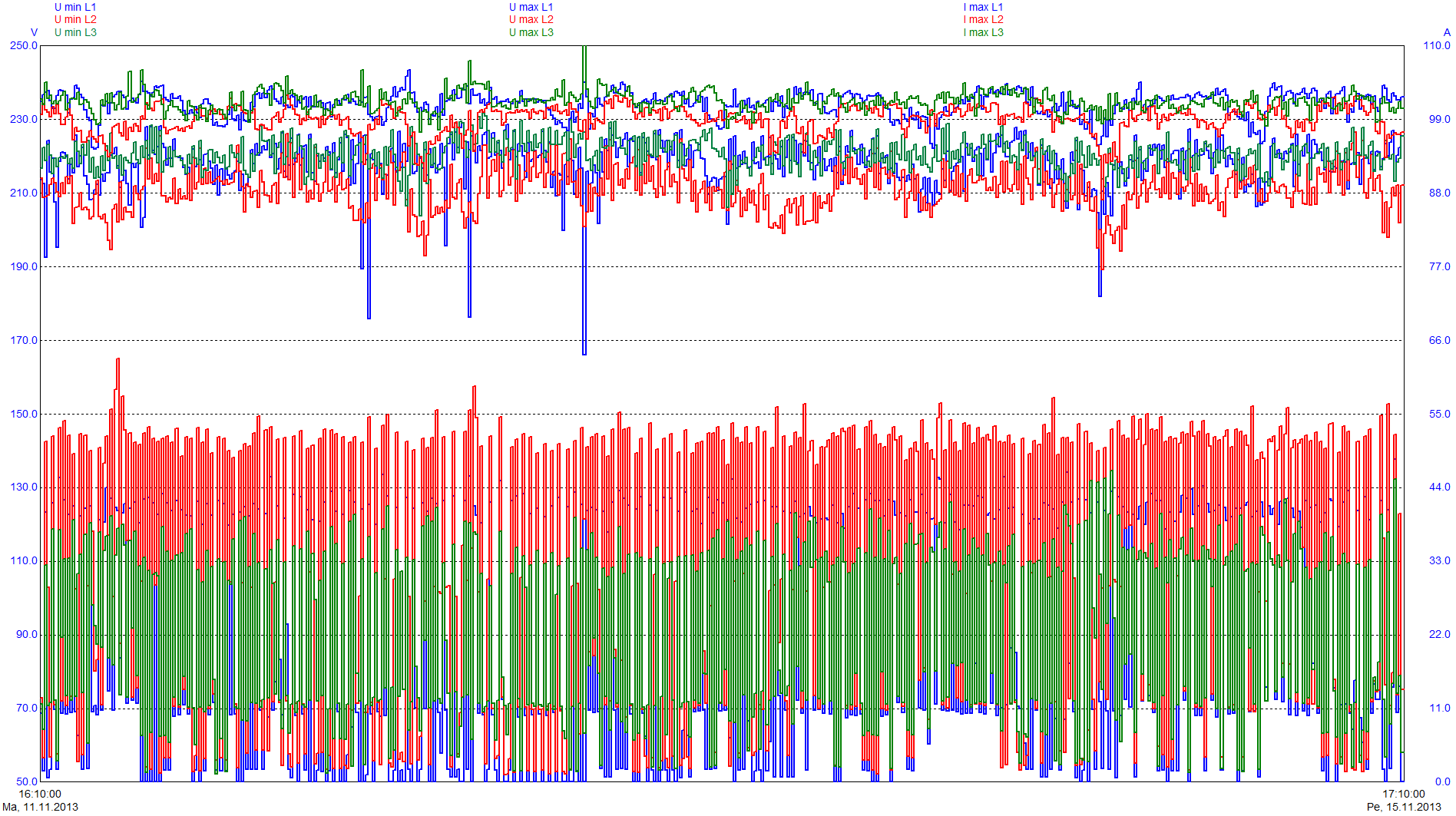

4 Kahden eri lämpöpumpun käynnistysten tarkastelu nuolen kohdan tapahtumista. Pumpuissa pehmokäynnistimet. 1/4 4

5 Eri pumppujen käynnistykset. Pumpuissa pehmokäynnistimet. 2/4 1 min 33 s 5

6 Maalämpöpumppu V15 pehmokäynnistimillä, käynnistyshetki 3/4 L1 L3 L2-13 V Δ 45 A 210 V 57 A Jännitemuutokset: L1: - 10 V L2: - 13 V L3: - 9 V Virtamuutokset: L1: + 35 A L2: + 45 A, käynnistysaika 160 ms (282 ms) L3: + 39 A L2 L3 L1 Δ 7,6 A Δ 9 A Δ 7,6 A 19,6 A 12,8 A 12,1 A 6

7 Maalämpöpumppu V10 pehmokäynnistimillä, käynnistyshetki 4/4 L1 L3 L2-12 V 208 V 65 A Jännitemuutokset: L1: - 9 V L2 : - 12 V L3: - 9 V Δ 44 A Virtamuutokset: L1: + 33 A L2: + 44 A, käynnistysaika 191 ms (301ms) L3: + 35 A L2 L3 L1 Δ 7,5 A Δ 6,8 A Δ 7,6 A 27 A 25 A 24 A 7

8 6/2008 hetkellisjännitteet ja virrat. Maalämpöpumppu V15, ei virranrajoitusta. Laskennassa 202 käynnistystä, I max ka. 67 A Liittymisoikeus 25 A 8

9 Lämpöpumput ilman virranrajoitusta. Naapurin maalämpöpumpun käynnistys näkyy jännitteessä, muttei tämän asiakkaan virroissa Rengastetuissa kohdissa näkyy naapurin pumpun käynnistyshetki jännitteen alenemana 9

10 Lämpöpumppuun V15 asennettu pehmokäynnistin. Laskennassa 258 käynnistystä, I max ka. 52 A Käynnistysvirta ka. 52 A. Pehmokäynnistin rajoitti virtaa 15 A Liittymisoikeus 25 A 10

11 Koska välkyntävalitukset jatkuivat ja välkyntä aiheutui edelleen maalämpöpumpuista pehmokäynnistimien asennuksen jälkeen, asiakkailta vaadittiin tehokkaampaa virran rajoitusta tai liittymän suurennus vastaamaan käytettyjä virtoja. Toinen asiakas (V15 pumppu) päätyi näistä kahdesta halvempaan ratkaisuun, eli taajuusmuuttajan asennuttamiseen pumpulle. Liittymäoikeuden noston kustannus olisi ollut /v, jolloin maalämpöpumpun kannattavuus olisi ollut kyseenalainen. 11

12 Lämpöpumpun V15 käynnistysvirrat taajuusmuuttajalla 12

13 Lämpöpumpun käynnistysvirrat taajuusmuuttajalla, verhokäyrät 13

14 Lämpöpumpun käynnistysvirrat taajuusmuuttajalla 14

15 Ok-talon maalämpöpumppu V15 varustettu taajuusmuuttajalla, Imax Vihreä osuus hetkellisvirroista lämpöpumpun aiheuttamaa. Punaiset ja siniset maksimi-hetkellisvirrat tulevat kiinteistön muista laitteista. Punainen on jonkin yksivaiheisen moottorin käynnistysvirta 15

16 Saman maalämpöpumpun käynnistysvirrat. Taajuusmuuttajalla pumpun käynnistysvirta alle 11 A Ei virran rajoitusta Pehmokäynnistin Taajuusmuuttaja Käynnistysvirta 67 A Käynnistysvirta 52 A Taajuusmuuttajalla ei tule käynnistyksessä virtapiikkiä. Pumpun käyntivirta alle 11 A. Sitä suuremmat virrat muista kiinteistön 1~ moottorikuomista Liittymisoikeus 25 A Taajuusmuuttaja < 11 A 16
