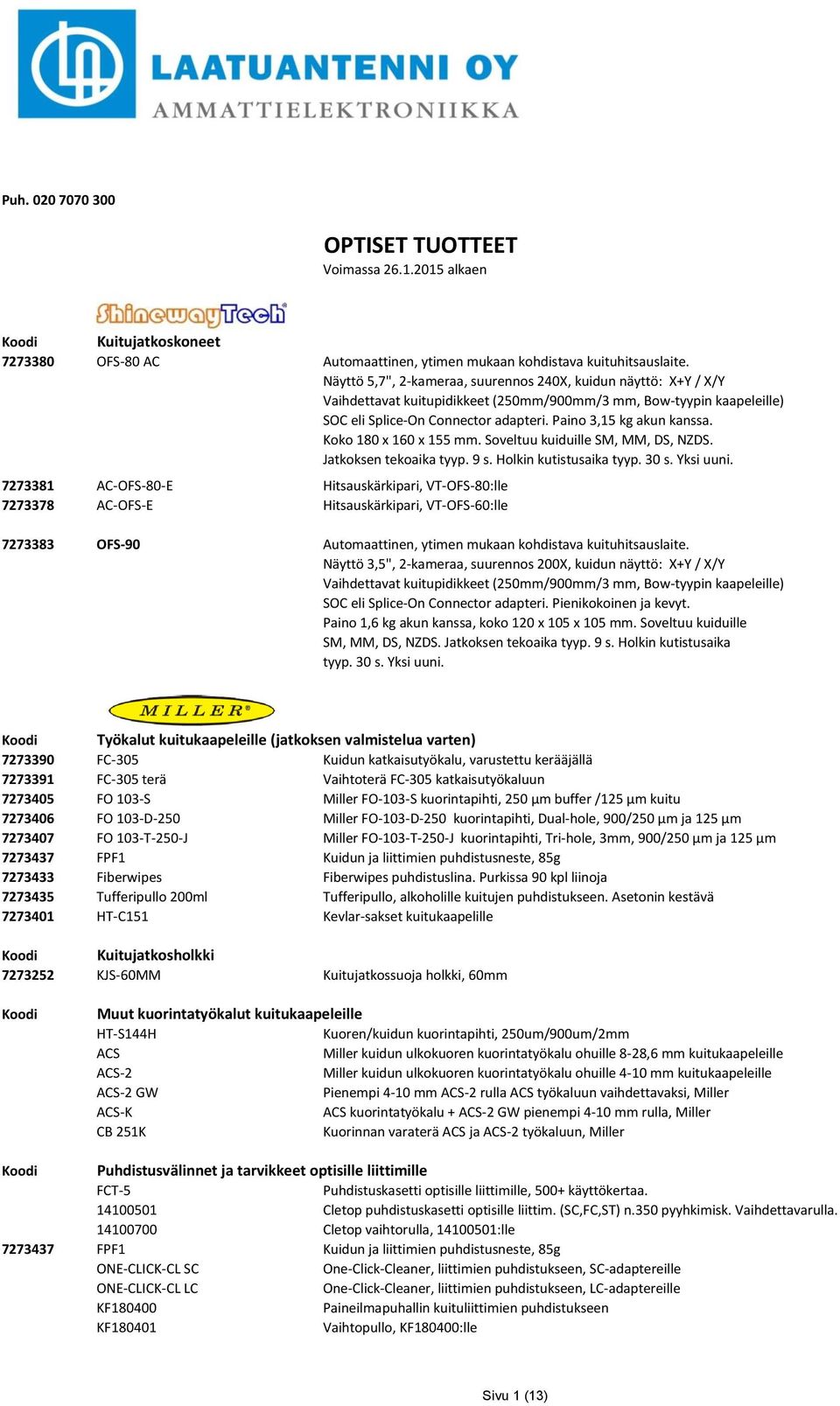

1 Puh OPTISET TUOTTEET Voimassa alkaen Kuitujatkoskoneet OFS-80 AC Automaattinen, ytimen mukaan kohdistava kuituhitsauslaite. Näyttö 5,7", 2-kameraa, suurennos 240X, kuidun näyttö: X+Y / X/Y Vaihdettavat kuitupidikkeet (250mm/900mm/3 mm, Bow-tyypin kaapeleille) SOC eli Splice-On Connector adapteri. Paino 3,15 kg akun kanssa. Koko 180 x 160 x 155 mm. Soveltuu kuiduille SM, MM, DS, NZDS. Jatkoksen tekoaika tyyp. 9 s. Holkin kutistusaika tyyp. 30 s. Yksi uuni AC-OFS-80-E Hitsauskärkipari, VT-OFS-80:lle AC-OFS-E Hitsauskärkipari, VT-OFS-60:lle OFS-90 Automaattinen, ytimen mukaan kohdistava kuituhitsauslaite. Näyttö 3,5", 2-kameraa, suurennos 200X, kuidun näyttö: X+Y / X/Y Vaihdettavat kuitupidikkeet (250mm/900mm/3 mm, Bow-tyypin kaapeleille) SOC eli Splice-On Connector adapteri. Pienikokoinen ja kevyt. Paino 1,6 kg akun kanssa, koko 120 x 105 x 105 mm. Soveltuu kuiduille SM, MM, DS, NZDS. Jatkoksen tekoaika tyyp. 9 s. Holkin kutistusaika tyyp. 30 s. Yksi uuni. Työkalut kuitukaapeleille (jatkoksen valmistelua varten) FC-305 Kuidun katkaisutyökalu, varustettu kerääjällä FC-305 terä Vaihtoterä FC-305 katkaisutyökaluun FO 103-S Miller FO-103-S kuorintapihti, 250 µm buffer /125 µm kuitu FO 103-D-250 Miller FO-103-D-250 kuorintapihti, Dual-hole, 900/250 µm ja 125 µm FO 103-T-250-J Miller FO-103-T-250-J kuorintapihti, Tri-hole, 3mm, 900/250 µm ja 125 µm FPF1 Kuidun ja liittimien puhdistusneste, 85g Fiberwipes Fiberwipes puhdistuslina. Purkissa 90 kpl liinoja Tufferipullo 200ml Tufferipullo, alkoholille kuitujen puhdistukseen. Asetonin kestävä HT-C151 Kevlar-sakset kuitukaapelille Kuitujatkosholkki KJS-60MM Kuitujatkossuoja holkki, 60mm Muut kuorintatyökalut kuitukaapeleille HT-S144H Kuoren/kuidun kuorintapihti, 250um/900um/2mm ACS Miller kuidun ulkokuoren kuorintatyökalu ohuille 8-28,6 mm kuitukaapeleille ACS-2 Miller kuidun ulkokuoren kuorintatyökalu ohuille 4-10 mm kuitukaapeleille ACS-2 GW Pienempi 4-10 mm ACS-2 rulla ACS työkaluun vaihdettavaksi, Miller ACS-K ACS kuorintatyökalu + ACS-2 GW pienempi 4-10 mm rulla, Miller CB 251K Kuorinnan varaterä ACS ja ACS-2 työkaluun, Miller Puhdistusvälinnet ja tarvikkeet optisille liittimille FCT-5 Puhdistuskasetti optisille liittimille, 500+ käyttökertaa Cletop puhdistuskasetti optisille liittim. (SC,FC,ST) n.350 pyyhkimisk. Vaihdettavarulla Cletop vaihtorulla, :lle FPF1 Kuidun ja liittimien puhdistusneste, 85g ONE-CLICK-CL SC One-Click-Cleaner, liittimien puhdistukseen, SC-adaptereille ONE-CLICK-CL LC One-Click-Cleaner, liittimien puhdistukseen, LC-adaptereille KF Paineilmapuhallin kuituliittimien puhdistukseen KF Vaihtopullo, KF180400:lle Sivu 1 (13)

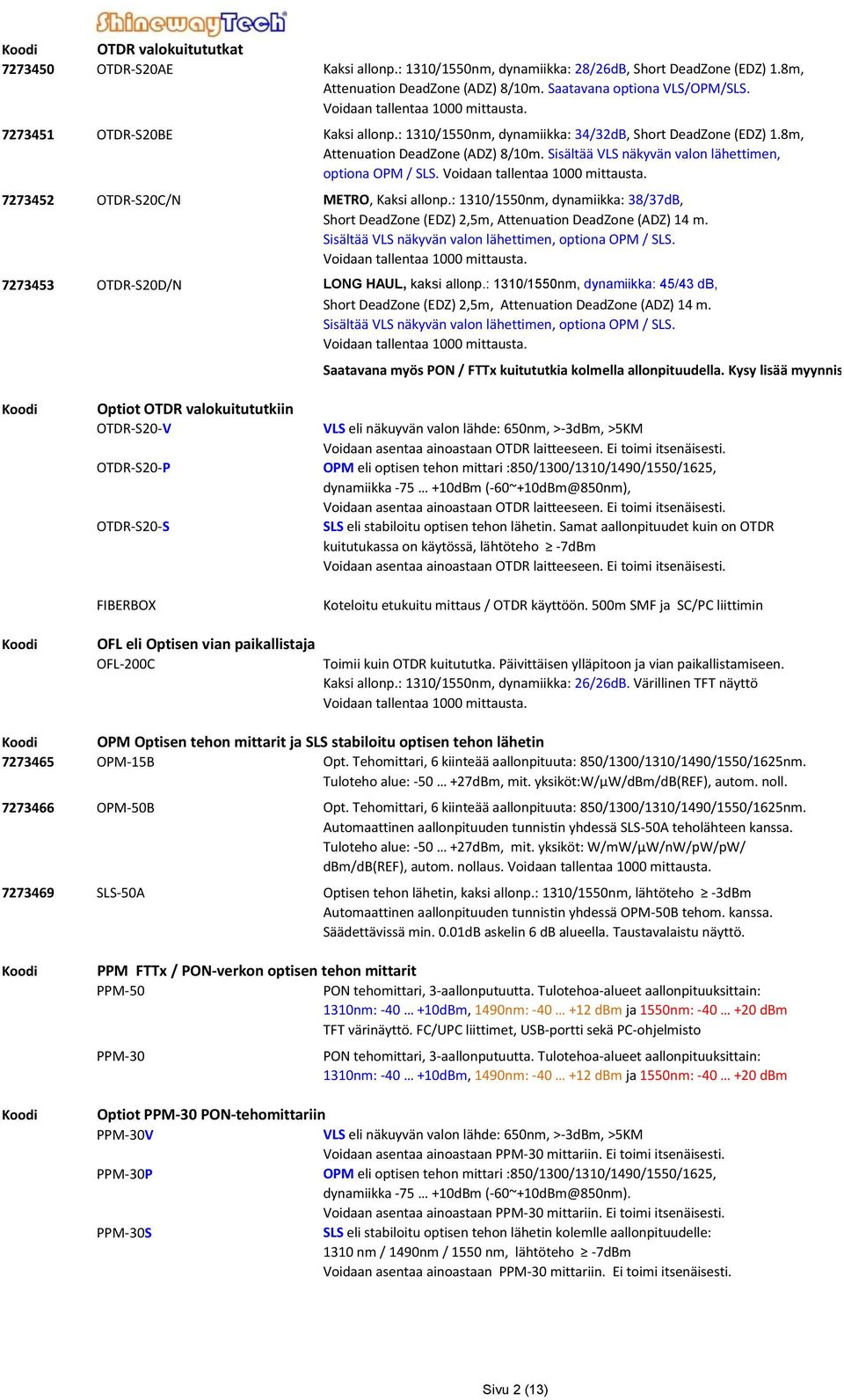

2 OTDR valokuitututkat OTDR-S20AE Kaksi allonp.: 1310/1550nm, dynamiikka: 28/26dB, Short DeadZone (EDZ) 1.8m, Attenuation DeadZone (ADZ) 8/10m. Saatavana optiona VLS/OPM/SLS. Voidaan tallentaa 1000 mittausta OTDR-S20BE Kaksi allonp.: 1310/1550nm, dynamiikka: 34/32dB, Short DeadZone (EDZ) 1.8m, Attenuation DeadZone (ADZ) 8/10m. Sisältää VLS näkyvän valon lähettimen, optiona OPM / SLS. Voidaan tallentaa 1000 mittausta OTDR-S20C/N METRO, Kaksi allonp.: 1310/1550nm, dynamiikka: 38/37dB, Short DeadZone (EDZ) 2,5m, Attenuation DeadZone (ADZ) 14 m. Sisältää VLS näkyvän valon lähettimen, optiona OPM / SLS. Voidaan tallentaa 1000 mittausta OTDR-S20D/N LONG HAUL, kaksi allonp.: 1310/1550nm, dynamiikka: 45/43 db, Short DeadZone (EDZ) 2,5m, Attenuation DeadZone (ADZ) 14 m. Sisältää VLS näkyvän valon lähettimen, optiona OPM / SLS. Voidaan tallentaa 1000 mittausta. Saatavana myös PON / FTTx kuitututkia kolmella allonpituudella. Kysy lisää myynnistämme. Optiot OTDR valokuitututkiin OTDR-S20-V VLS eli näkuyvän valon lähde: 650nm, >-3dBm, >5KM Voidaan asentaa ainoastaan OTDR laitteeseen. Ei toimi itsenäisesti. OTDR-S20-P OPM eli optisen tehon mittari :850/1300/1310/1490/1550/1625, dynamiikka dBm (-60~+10dBm@850nm), Voidaan asentaa ainoastaan OTDR laitteeseen. Ei toimi itsenäisesti. OTDR-S20-S SLS eli stabiloitu optisen tehon lähetin. Samat aallonpituudet kuin on OTDR kuitutukassa on käytössä, lähtöteho -7dBm Voidaan asentaa ainoastaan OTDR laitteeseen. Ei toimi itsenäisesti. FIBERBOX Koteloitu etukuitu mittaus / OTDR käyttöön. 500m SMF ja SC/PC liittimin OFL eli Optisen vian paikallistaja OFL-200C Toimii kuin OTDR kuitututka. Päivittäisen ylläpitoon ja vian paikallistamiseen. Kaksi allonp.: 1310/1550nm, dynamiikka: 26/26dB. Värillinen TFT näyttö Voidaan tallentaa 1000 mittausta. OPM Optisen tehon mittarit ja SLS stabiloitu optisen tehon lähetin OPM-15B Opt. Tehomittari, 6 kiinteää aallonpituuta: 850/1300/1310/1490/1550/1625nm. Tuloteho alue: dBm, mit. yksiköt:w/μw/dbm/db(ref), autom. noll OPM-50B Opt. Tehomittari, 6 kiinteää aallonpituuta: 850/1300/1310/1490/1550/1625nm. Automaattinen aallonpituuden tunnistin yhdessä SLS-50A teholähteen kanssa. Tuloteho alue: dBm, mit. yksiköt: W/mW/μW/nW/pW/pW/ dbm/db(ref), autom. nollaus. Voidaan tallentaa 1000 mittausta SLS-50A Optisen tehon lähetin, kaksi allonp.: 1310/1550nm, lähtöteho -3dBm Automaattinen aallonpituuden tunnistin yhdessä OPM-50B tehom. kanssa. Säädettävissä min. 0.01dB askelin 6 db alueella. Taustavalaistu näyttö. PPM FTTx / PON-verkon optisen tehon mittarit PPM-50 PON tehomittari, 3-aallonputuutta. Tulotehoa-alueet aallonpituuksittain: 1310nm: dBm, 1490nm: dbm ja 1550nm: dbm TFT värinäyttö. FC/UPC liittimet, USB-portti sekä PC-ohjelmisto PPM-30 PON tehomittari, 3-aallonputuutta. Tulotehoa-alueet aallonpituuksittain: 1310nm: dBm, 1490nm: dbm ja 1550nm: dbm Optiot PPM-30 PON-tehomittariin PPM-30V VLS eli näkuyvän valon lähde: 650nm, >-3dBm, >5KM Voidaan asentaa ainoastaan PPM-30 mittariin. Ei toimi itsenäisesti. PPM-30P OPM eli optisen tehon mittari :850/1300/1310/1490/1550/1625, dynamiikka dBm (-60~+10dBm@850nm). Voidaan asentaa ainoastaan PPM-30 mittariin. Ei toimi itsenäisesti. PPM-30S SLS eli stabiloitu optisen tehon lähetin kolemlle aallonpituudelle: 1310 nm / 1490nm / 1550 nm, lähtöteho -7dBm Voidaan asentaa ainoastaan PPM-30 mittariin. Ei toimi itsenäisesti. Sivu 2 (13)

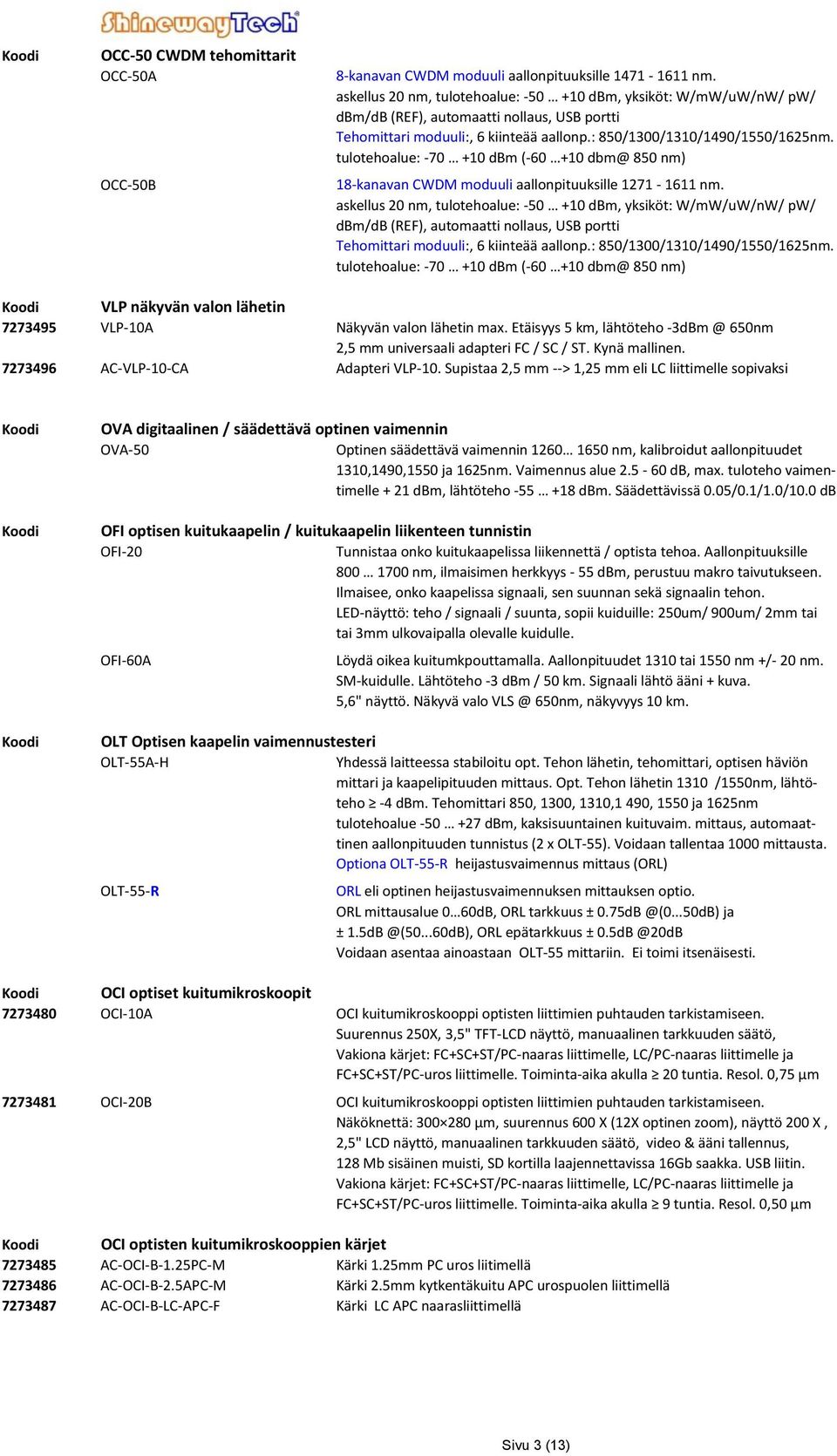

3 OCC-50 CWDM tehomittarit OCC-50A OCC-50B 8-kanavan CWDM moduuli aallonpituuksille nm. askellus 20 nm, tulotehoalue: dbm, yksiköt: W/mW/uW/nW/ pw/ dbm/db (REF), automaatti nollaus, USB portti Tehomittari moduuli:, 6 kiinteää aallonp.: 850/1300/1310/1490/1550/1625nm. tulotehoalue: dbm ( dbm@ 850 nm) 18-kanavan CWDM moduuli aallonpituuksille nm. askellus 20 nm, tulotehoalue: dbm, yksiköt: W/mW/uW/nW/ pw/ dbm/db (REF), automaatti nollaus, USB portti Tehomittari moduuli:, 6 kiinteää aallonp.: 850/1300/1310/1490/1550/1625nm. tulotehoalue: dbm ( dbm@ 850 nm) VLP näkyvän valon lähetin VLP-10A Näkyvän valon lähetin max. Etäisyys 5 km, lähtöteho 650nm 2,5 mm universaali adapteri FC / SC / ST. Kynä mallinen AC-VLP-10-CA Adapteri VLP-10. Supistaa 2,5 mm --> 1,25 mm eli LC liittimelle sopivaksi OVA digitaalinen / säädettävä optinen vaimennin OVA-50 Optinen säädettävä vaimennin nm, kalibroidut aallonpituudet 1310,1490,1550 ja 1625nm. Vaimennus alue db, max. tuloteho vaimentimelle + 21 dbm, lähtöteho dbm. Säädettävissä 0.05/0.1/1.0/10.0 db OFI optisen kuitukaapelin / kuitukaapelin liikenteen tunnistin OFI-20 Tunnistaa onko kuitukaapelissa liikennettä / optista tehoa. Aallonpituuksille nm, ilmaisimen herkkyys - 55 dbm, perustuu makro taivutukseen. Ilmaisee, onko kaapelissa signaali, sen suunnan sekä signaalin tehon. LED-näyttö: teho / signaali / suunta, sopii kuiduille: 250um/ 900um/ 2mm tai tai 3mm ulkovaipalla olevalle kuidulle. OFI-60A Löydä oikea kuitumkpouttamalla. Aallonpituudet 1310 tai 1550 nm +/- 20 nm. SM-kuidulle. Lähtöteho -3 dbm / 50 km. Signaali lähtö ääni + kuva. 5,6" näyttö. Näkyvä valo 650nm, näkyvyys 10 km. OLT Optisen kaapelin vaimennustesteri OLT-55A-H Yhdessä laitteessa stabiloitu opt. Tehon lähetin, tehomittari, optisen häviön mittari ja kaapelipituuden mittaus. Opt. Tehon lähetin 1310 /1550nm, lähtöteho -4 dbm. Tehomittari 850, 1300, 1310,1 490, 1550 ja 1625nm tulotehoalue dbm, kaksisuuntainen kuituvaim. mittaus, automaattinen aallonpituuden tunnistus (2 x OLT-55). Voidaan tallentaa 1000 mittausta. Optiona OLT-55-R heijastusvaimennus mittaus (ORL) OLT-55-R ORL eli optinen heijastusvaimennuksen mittauksen optio. ORL mittausalue 0 60dB, ORL tarkkuus ± ja ± ORL epätarkkuus ± Voidaan asentaa ainoastaan OLT-55 mittariin. Ei toimi itsenäisesti. OCI optiset kuitumikroskoopit OCI-10A OCI kuitumikroskooppi optisten liittimien puhtauden tarkistamiseen. Suurennus 250X, 3,5" TFT-LCD näyttö, manuaalinen tarkkuuden säätö, Vakiona kärjet: FC+SC+ST/PC-naaras liittimelle, LC/PC-naaras liittimelle ja FC+SC+ST/PC-uros liittimelle. Toiminta-aika akulla 20 tuntia. Resol. 0,75 µm OCI-20B OCI kuitumikroskooppi optisten liittimien puhtauden tarkistamiseen. Näköknettä: μm, suurennus 600 X (12X optinen zoom), näyttö 200 X, 2,5" LCD näyttö, manuaalinen tarkkuuden säätö, video & ääni tallennus, 128 Mb sisäinen muisti, SD kortilla laajennettavissa 16Gb saakka. USB liitin. Vakiona kärjet: FC+SC+ST/PC-naaras liittimelle, LC/PC-naaras liittimelle ja FC+SC+ST/PC-uros liittimelle. Toiminta-aika akulla 9 tuntia. Resol. 0,50 µm OCI optisten kuitumikroskooppien kärjet AC-OCI-B-1.25PC-M Kärki 1.25mm PC uros liitimellä AC-OCI-B-2.5APC-M Kärki 2.5mm kytkentäkuitu APC urospuolen liittimellä AC-OCI-B-LC-APC-F Kärki LC APC naarasliittimellä Sivu 3 (13)

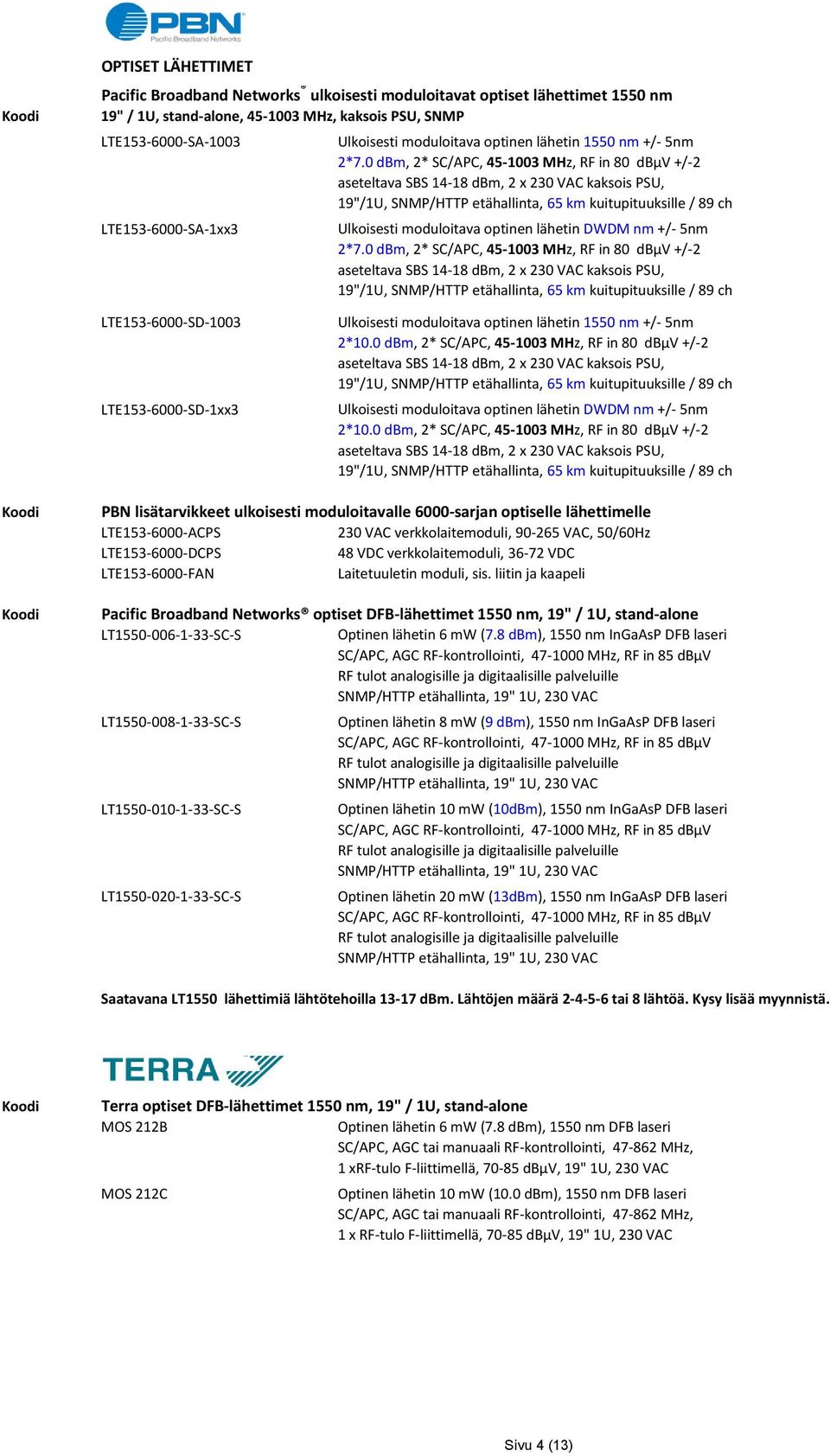

4 OPTISET LÄHETTIMET Pacific Broadband Networks ulkoisesti moduloitavat optiset lähettimet 1550 nm 19" / 1U, stand-alone, MHz, kaksois PSU, SNMP LTE SA-1003 LTE SA-1xx3 Ulkoisesti moduloitava optinen lähetin 1550 nm +/- 5nm 2*7.0 dbm, 2* SC/APC, MHz, RF in 80 dbµv +/-2 aseteltava SBS dbm, 2 x 230 VAC kaksois PSU, 19"/1U, SNMP/HTTP etähallinta, 65 km kuitupituuksille / 89 ch Ulkoisesti moduloitava optinen lähetin DWDM nm +/- 5nm 2*7.0 dbm, 2* SC/APC, MHz, RF in 80 dbµv +/-2 aseteltava SBS dbm, 2 x 230 VAC kaksois PSU, 19"/1U, SNMP/HTTP etähallinta, 65 km kuitupituuksille / 89 ch LTE SD-1003 LTE SD-1xx3 Ulkoisesti moduloitava optinen lähetin 1550 nm +/- 5nm 2*10.0 dbm, 2* SC/APC, MHz, RF in 80 dbµv +/-2 aseteltava SBS dbm, 2 x 230 VAC kaksois PSU, 19"/1U, SNMP/HTTP etähallinta, 65 km kuitupituuksille / 89 ch Ulkoisesti moduloitava optinen lähetin DWDM nm +/- 5nm 2*10.0 dbm, 2* SC/APC, MHz, RF in 80 dbµv +/-2 aseteltava SBS dbm, 2 x 230 VAC kaksois PSU, 19"/1U, SNMP/HTTP etähallinta, 65 km kuitupituuksille / 89 ch PBN lisätarvikkeet ulkoisesti moduloitavalle 6000-sarjan optiselle lähettimelle LTE ACPS 230 VAC verkkolaitemoduli, VAC, 50/60Hz LTE DCPS 48 VDC verkkolaitemoduli, VDC LTE FAN Laitetuuletin moduli, sis. liitin ja kaapeli Pacific Broadband Networks optiset DFB-lähettimet 1550 nm, 19" / 1U, stand-alone LT SC-S Optinen lähetin 6 mw (7.8 dbm), 1550 nm InGaAsP DFB laseri SC/APC, AGC RF-kontrollointi, MHz, RF in 85 dbµv RF tulot analogisille ja digitaalisille palveluille SNMP/HTTP etähallinta, 19" 1U, 230 VAC LT SC-S LT SC-S LT SC-S Optinen lähetin 8 mw (9 dbm), 1550 nm InGaAsP DFB laseri SC/APC, AGC RF-kontrollointi, MHz, RF in 85 dbµv RF tulot analogisille ja digitaalisille palveluille SNMP/HTTP etähallinta, 19" 1U, 230 VAC Optinen lähetin 10 mw (10dBm), 1550 nm InGaAsP DFB laseri SC/APC, AGC RF-kontrollointi, MHz, RF in 85 dbµv RF tulot analogisille ja digitaalisille palveluille SNMP/HTTP etähallinta, 19" 1U, 230 VAC Optinen lähetin 20 mw (13dBm), 1550 nm InGaAsP DFB laseri SC/APC, AGC RF-kontrollointi, MHz, RF in 85 dbµv RF tulot analogisille ja digitaalisille palveluille SNMP/HTTP etähallinta, 19" 1U, 230 VAC Saatavana LT1550 lähettimiä lähtötehoilla dbm. Lähtöjen määrä tai 8 lähtöä. Kysy lisää myynnistä. Terra optiset DFB-lähettimet 1550 nm, 19" / 1U, stand-alone MOS 212B Optinen lähetin 6 mw (7.8 dbm), 1550 nm DFB laseri 1 xrf-tulo F-liittimellä, dbµv, 19" 1U, 230 VAC MOS 212C Optinen lähetin 10 mw (10.0 dbm), 1550 nm DFB laseri 1 x RF-tulo F-liittimellä, dbµv, 19" 1U, 230 VAC Sivu 4 (13)

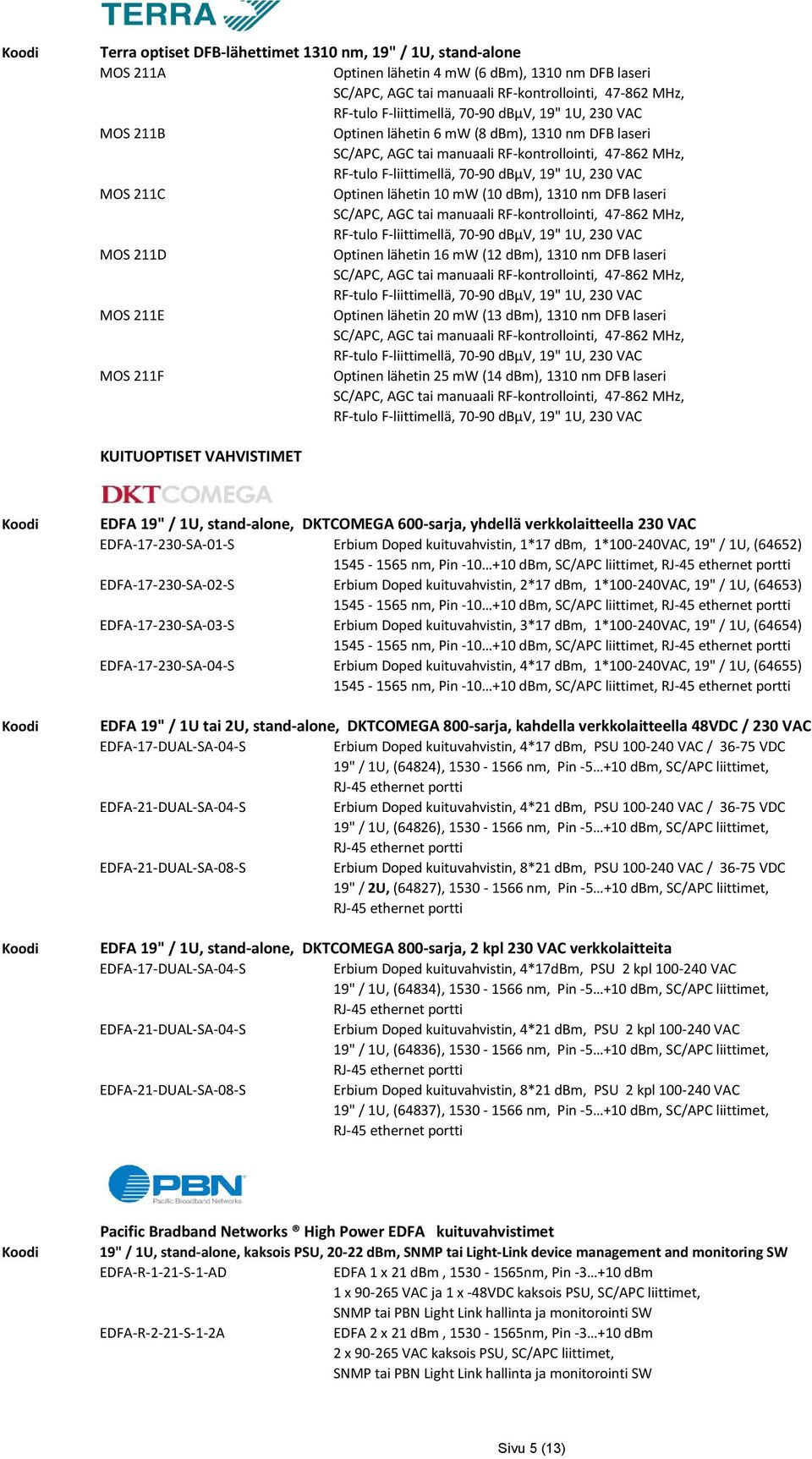

5 Terra optiset DFB-lähettimet 1310 nm, 19" / 1U, stand-alone MOS 211A Optinen lähetin 4 mw (6 dbm), 1310 nm DFB laseri RF-tulo F-liittimellä, dbµv, 19" 1U, 230 VAC MOS 211B Optinen lähetin 6 mw (8 dbm), 1310 nm DFB laseri RF-tulo F-liittimellä, dbµv, 19" 1U, 230 VAC MOS 211C Optinen lähetin 10 mw (10 dbm), 1310 nm DFB laseri RF-tulo F-liittimellä, dbµv, 19" 1U, 230 VAC MOS 211D Optinen lähetin 16 mw (12 dbm), 1310 nm DFB laseri RF-tulo F-liittimellä, dbµv, 19" 1U, 230 VAC MOS 211E Optinen lähetin 20 mw (13 dbm), 1310 nm DFB laseri RF-tulo F-liittimellä, dbµv, 19" 1U, 230 VAC MOS 211F Optinen lähetin 25 mw (14 dbm), 1310 nm DFB laseri RF-tulo F-liittimellä, dbµv, 19" 1U, 230 VAC KUITUOPTISET VAHVISTIMET EDFA 19" / 1U, stand-alone, DKTCOMEGA 600-sarja, yhdellä verkkolaitteella 230 VAC EDFA SA-01-S Erbium Doped kuituvahvistin, 1*17 dbm, 1* VAC, 19" / 1U, (64652) nm, Pin dbm, SC/APC liittimet, RJ-45 ethernet portti EDFA SA-02-S Erbium Doped kuituvahvistin, 2*17 dbm, 1* VAC, 19" / 1U, (64653) nm, Pin dbm, SC/APC liittimet, RJ-45 ethernet portti EDFA SA-03-S Erbium Doped kuituvahvistin, 3*17 dbm, 1* VAC, 19" / 1U, (64654) nm, Pin dbm, SC/APC liittimet, RJ-45 ethernet portti EDFA SA-04-S Erbium Doped kuituvahvistin, 4*17 dbm, 1* VAC, 19" / 1U, (64655) nm, Pin dbm, SC/APC liittimet, RJ-45 ethernet portti EDFA 19" / 1U tai 2U, stand-alone, DKTCOMEGA 800-sarja, kahdella verkkolaitteella 48VDC / 230 VAC EDFA-17-DUAL-SA-04-S Erbium Doped kuituvahvistin, 4*17 dbm, PSU VAC / VDC 19" / 1U, (64824), nm, Pin dbm, SC/APC liittimet, RJ-45 ethernet portti EDFA-21-DUAL-SA-04-S Erbium Doped kuituvahvistin, 4*21 dbm, PSU VAC / VDC 19" / 1U, (64826), nm, Pin dbm, SC/APC liittimet, RJ-45 ethernet portti EDFA-21-DUAL-SA-08-S Erbium Doped kuituvahvistin, 8*21 dbm, PSU VAC / VDC 19" / 2U, (64827), nm, Pin dbm, SC/APC liittimet, RJ-45 ethernet portti EDFA 19" / 1U, stand-alone, DKTCOMEGA 800-sarja, 2 kpl 230 VAC verkkolaitteita EDFA-17-DUAL-SA-04-S Erbium Doped kuituvahvistin, 4*17dBm, PSU 2 kpl VAC 19" / 1U, (64834), nm, Pin dbm, SC/APC liittimet, RJ-45 ethernet portti EDFA-21-DUAL-SA-04-S Erbium Doped kuituvahvistin, 4*21 dbm, PSU 2 kpl VAC 19" / 1U, (64836), nm, Pin dbm, SC/APC liittimet, RJ-45 ethernet portti EDFA-21-DUAL-SA-08-S Erbium Doped kuituvahvistin, 8*21 dbm, PSU 2 kpl VAC 19" / 1U, (64837), nm, Pin dbm, SC/APC liittimet, RJ-45 ethernet portti Pacific Bradband Networks High Power EDFA kuituvahvistimet 19" / 1U, stand-alone, kaksois PSU, dbm, SNMP tai Light-Link device management and monitoring SW EDFA-R-1-21-S-1-AD EDFA 1 x 21 dbm, nm, Pin dbm 1 x VAC ja 1 x -48VDC kaksois PSU, SC/APC liittimet, SNMP tai PBN Light Link hallinta ja monitorointi SW EDFA-R-2-21-S-1-2A EDFA 2 x 21 dbm, nm, Pin dbm 2 x VAC kaksois PSU, SC/APC liittimet, SNMP tai PBN Light Link hallinta ja monitorointi SW Sivu 5 (13)

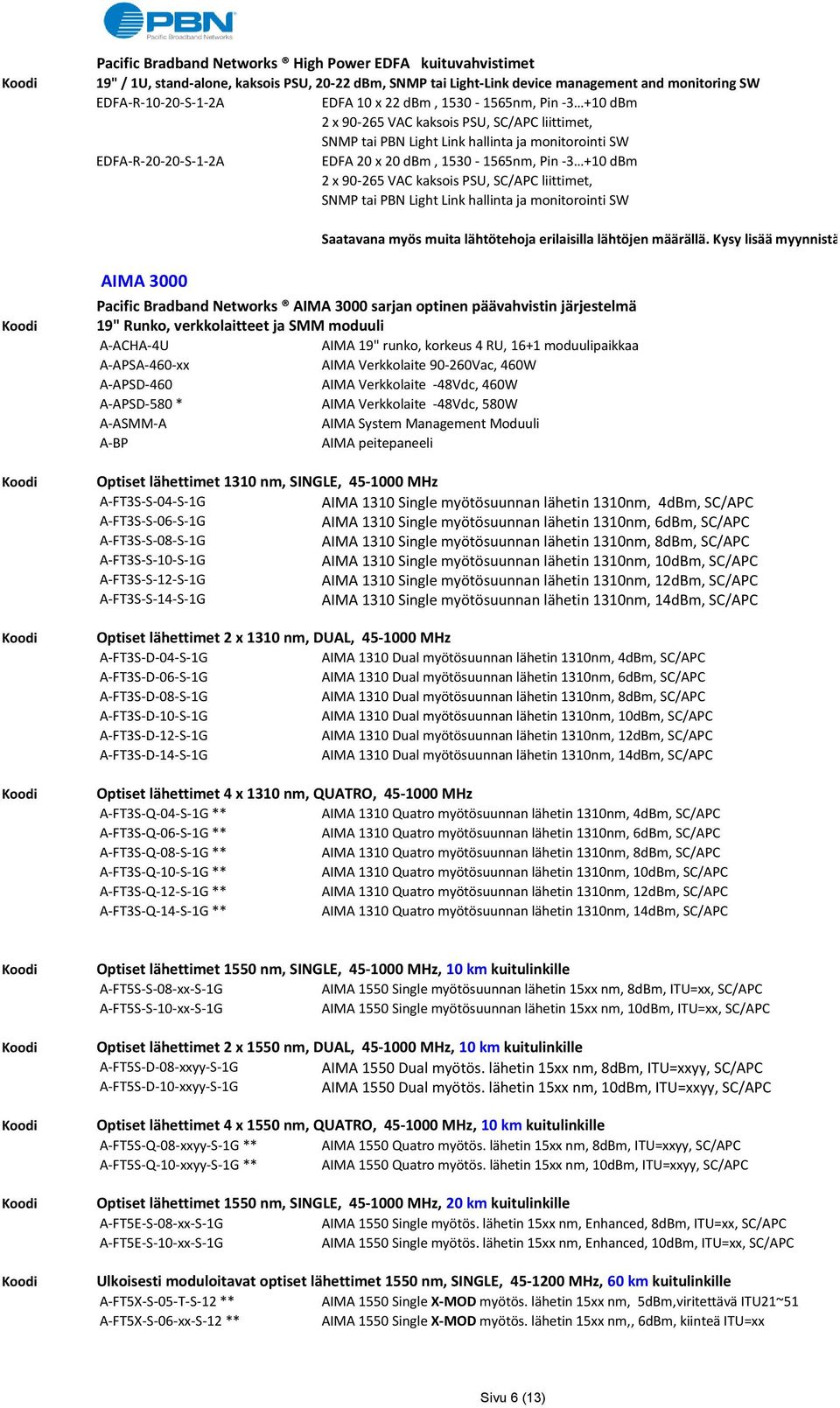

6 Pacific Bradband Networks High Power EDFA kuituvahvistimet 19" / 1U, stand-alone, kaksois PSU, dbm, SNMP tai Light-Link device management and monitoring SW EDFA-R S-1-2A EDFA 10 x 22 dbm, nm, Pin dbm 2 x VAC kaksois PSU, SC/APC liittimet, SNMP tai PBN Light Link hallinta ja monitorointi SW EDFA-R S-1-2A EDFA 20 x 20 dbm, nm, Pin dbm 2 x VAC kaksois PSU, SC/APC liittimet, SNMP tai PBN Light Link hallinta ja monitorointi SW Saatavana myös muita lähtötehoja erilaisilla lähtöjen määrällä. Kysy lisää myynnistä. AIMA 3000 Pacific Bradband Networks AIMA 3000 sarjan optinen päävahvistin järjestelmä 19" Runko, verkkolaitteet ja SMM moduuli A-ACHA-4U AIMA 19" runko, korkeus 4 RU, 16+1 moduulipaikkaa A-APSA-460-xx AIMA Verkkolaite Vac, 460W A-APSD-460 AIMA Verkkolaite -48Vdc, 460W A-APSD-580 * AIMA Verkkolaite -48Vdc, 580W A-ASMM-A AIMA System Management Moduuli A-BP AIMA peitepaneeli Optiset lähettimet 1310 nm, SINGLE, MHz A-FT3S-S-04-S-1G AIMA 1310 Single myötösuunnan lähetin 1310nm, 4dBm, SC/APC A-FT3S-S-06-S-1G AIMA 1310 Single myötösuunnan lähetin 1310nm, 6dBm, SC/APC A-FT3S-S-08-S-1G AIMA 1310 Single myötösuunnan lähetin 1310nm, 8dBm, SC/APC A-FT3S-S-10-S-1G AIMA 1310 Single myötösuunnan lähetin 1310nm, 10dBm, SC/APC A-FT3S-S-12-S-1G AIMA 1310 Single myötösuunnan lähetin 1310nm, 12dBm, SC/APC A-FT3S-S-14-S-1G AIMA 1310 Single myötösuunnan lähetin 1310nm, 14dBm, SC/APC Optiset lähettimet 2 x 1310 nm, DUAL, MHz A-FT3S-D-04-S-1G AIMA 1310 Dual myötösuunnan lähetin 1310nm, 4dBm, SC/APC A-FT3S-D-06-S-1G AIMA 1310 Dual myötösuunnan lähetin 1310nm, 6dBm, SC/APC A-FT3S-D-08-S-1G AIMA 1310 Dual myötösuunnan lähetin 1310nm, 8dBm, SC/APC A-FT3S-D-10-S-1G AIMA 1310 Dual myötösuunnan lähetin 1310nm, 10dBm, SC/APC A-FT3S-D-12-S-1G AIMA 1310 Dual myötösuunnan lähetin 1310nm, 12dBm, SC/APC A-FT3S-D-14-S-1G AIMA 1310 Dual myötösuunnan lähetin 1310nm, 14dBm, SC/APC Optiset lähettimet 4 x 1310 nm, QUATRO, MHz A-FT3S-Q-04-S-1G ** AIMA 1310 Quatro myötösuunnan lähetin 1310nm, 4dBm, SC/APC A-FT3S-Q-06-S-1G ** AIMA 1310 Quatro myötösuunnan lähetin 1310nm, 6dBm, SC/APC A-FT3S-Q-08-S-1G ** AIMA 1310 Quatro myötösuunnan lähetin 1310nm, 8dBm, SC/APC A-FT3S-Q-10-S-1G ** AIMA 1310 Quatro myötösuunnan lähetin 1310nm, 10dBm, SC/APC A-FT3S-Q-12-S-1G ** AIMA 1310 Quatro myötösuunnan lähetin 1310nm, 12dBm, SC/APC A-FT3S-Q-14-S-1G ** AIMA 1310 Quatro myötösuunnan lähetin 1310nm, 14dBm, SC/APC Optiset lähettimet 1550 nm, SINGLE, MHz, 10 km kuitulinkille A-FT5S-S-08-xx-S-1G AIMA 1550 Single myötösuunnan lähetin 15xx nm, 8dBm, ITU=xx, SC/APC A-FT5S-S-10-xx-S-1G AIMA 1550 Single myötösuunnan lähetin 15xx nm, 10dBm, ITU=xx, SC/APC Optiset lähettimet 2 x 1550 nm, DUAL, MHz, 10 km kuitulinkille A-FT5S-D-08-xxyy-S-1G AIMA 1550 Dual myötös. lähetin 15xx nm, 8dBm, ITU=xxyy, SC/APC A-FT5S-D-10-xxyy-S-1G AIMA 1550 Dual myötös. lähetin 15xx nm, 10dBm, ITU=xxyy, SC/APC Optiset lähettimet 4 x 1550 nm, QUATRO, MHz, 10 km kuitulinkille A-FT5S-Q-08-xxyy-S-1G ** AIMA 1550 Quatro myötös. lähetin 15xx nm, 8dBm, ITU=xxyy, SC/APC A-FT5S-Q-10-xxyy-S-1G ** AIMA 1550 Quatro myötös. lähetin 15xx nm, 10dBm, ITU=xxyy, SC/APC Optiset lähettimet 1550 nm, SINGLE, MHz, 20 km kuitulinkille A-FT5E-S-08-xx-S-1G AIMA 1550 Single myötös. lähetin 15xx nm, Enhanced, 8dBm, ITU=xx, SC/APC A-FT5E-S-10-xx-S-1G AIMA 1550 Single myötös. lähetin 15xx nm, Enhanced, 10dBm, ITU=xx, SC/APC Ulkoisesti moduloitavat optiset lähettimet 1550 nm, SINGLE, MHz, 60 km kuitulinkille A-FT5X-S-05-T-S-12 ** AIMA 1550 Single X-MOD myötös. lähetin 15xx nm, 5dBm,viritettävä ITU21~51 A-FT5X-S-06-xx-S-12 ** AIMA 1550 Single X-MOD myötös. lähetin 15xx nm,, 6dBm, kiinteä ITU=xx Sivu 6 (13)

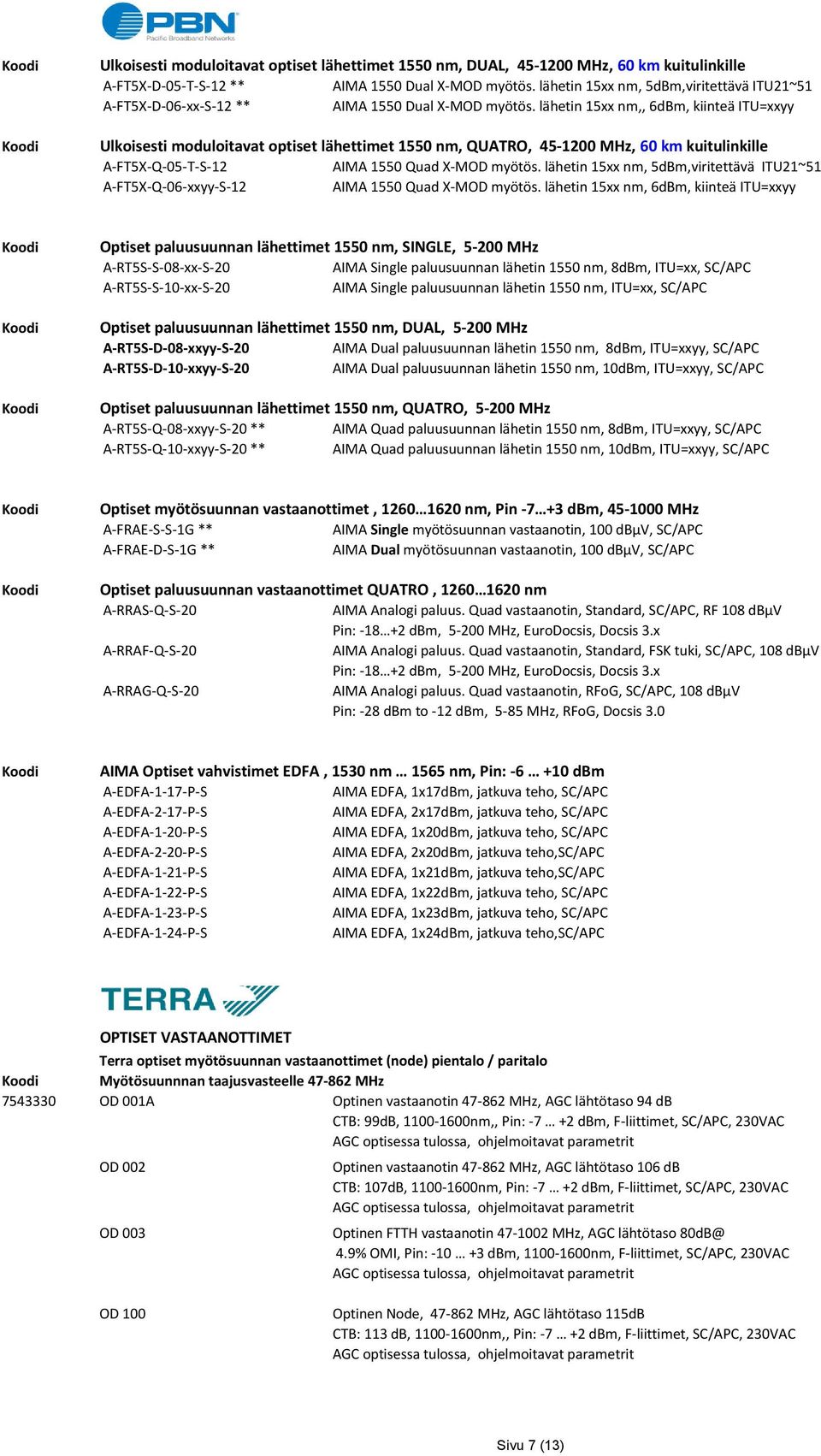

7 Ulkoisesti moduloitavat optiset lähettimet 1550 nm, DUAL, MHz, 60 km kuitulinkille A-FT5X-D-05-T-S-12 ** AIMA 1550 Dual X-MOD myötös. lähetin 15xx nm, 5dBm,viritettävä ITU21~51 A-FT5X-D-06-xx-S-12 ** AIMA 1550 Dual X-MOD myötös. lähetin 15xx nm,, 6dBm, kiinteä ITU=xxyy Ulkoisesti moduloitavat optiset lähettimet 1550 nm, QUATRO, MHz, 60 km kuitulinkille A-FT5X-Q-05-T-S-12 AIMA 1550 Quad X-MOD myötös. lähetin 15xx nm, 5dBm,viritettävä ITU21~51 A-FT5X-Q-06-xxyy-S-12 AIMA 1550 Quad X-MOD myötös. lähetin 15xx nm, 6dBm, kiinteä ITU=xxyy Optiset paluusuunnan lähettimet 1550 nm, SINGLE, MHz A-RT5S-S-08-xx-S-20 AIMA Single paluusuunnan lähetin 1550 nm, 8dBm, ITU=xx, SC/APC A-RT5S-S-10-xx-S-20 AIMA Single paluusuunnan lähetin 1550 nm, ITU=xx, SC/APC Optiset paluusuunnan lähettimet 1550 nm, DUAL, MHz A-RT5S-D-08-xxyy-S-20 AIMA Dual paluusuunnan lähetin 1550 nm, 8dBm, ITU=xxyy, SC/APC A-RT5S-D-10-xxyy-S-20 AIMA Dual paluusuunnan lähetin 1550 nm, 10dBm, ITU=xxyy, SC/APC Optiset paluusuunnan lähettimet 1550 nm, QUATRO, MHz A-RT5S-Q-08-xxyy-S-20 ** AIMA Quad paluusuunnan lähetin 1550 nm, 8dBm, ITU=xxyy, SC/APC A-RT5S-Q-10-xxyy-S-20 ** AIMA Quad paluusuunnan lähetin 1550 nm, 10dBm, ITU=xxyy, SC/APC Optiset myötösuunnan vastaanottimet, nm, Pin dbm, MHz A-FRAE-S-S-1G ** AIMA Single myötösuunnan vastaanotin, 100 dbµv, SC/APC A-FRAE-D-S-1G ** AIMA Dual myötösuunnan vastaanotin, 100 dbµv, SC/APC Optiset paluusuunnan vastaanottimet QUATRO, nm A-RRAS-Q-S-20 AIMA Analogi paluus. Quad vastaanotin, Standard, SC/APC, RF 108 dbµv Pin: dbm, MHz, EuroDocsis, Docsis 3.x A-RRAF-Q-S-20 AIMA Analogi paluus. Quad vastaanotin, Standard, FSK tuki, SC/APC, 108 dbµv Pin: dbm, MHz, EuroDocsis, Docsis 3.x A-RRAG-Q-S-20 AIMA Analogi paluus. Quad vastaanotin, RFoG, SC/APC, 108 dbµv Pin: -28 dbm to -12 dbm, 5-85 MHz, RFoG, Docsis 3.0 AIMA Optiset vahvistimet EDFA, 1530 nm 1565 nm, Pin: dbm A-EDFA-1-17-P-S AIMA EDFA, 1x17dBm, jatkuva teho, SC/APC A-EDFA-2-17-P-S AIMA EDFA, 2x17dBm, jatkuva teho, SC/APC A-EDFA-1-20-P-S AIMA EDFA, 1x20dBm, jatkuva teho, SC/APC A-EDFA-2-20-P-S AIMA EDFA, 2x20dBm, jatkuva teho,sc/apc A-EDFA-1-21-P-S AIMA EDFA, 1x21dBm, jatkuva teho,sc/apc A-EDFA-1-22-P-S AIMA EDFA, 1x22dBm, jatkuva teho, SC/APC A-EDFA-1-23-P-S AIMA EDFA, 1x23dBm, jatkuva teho, SC/APC A-EDFA-1-24-P-S AIMA EDFA, 1x24dBm, jatkuva teho,sc/apc OPTISET VASTAANOTTIMET Terra optiset myötösuunnan vastaanottimet (node) pientalo / paritalo Myötösuunnnan taajusvasteelle MHz OD 001A Optinen vastaanotin MHz, AGC lähtötaso 94 db CTB: 99dB, nm,, Pin: dbm, F-liittimet, SC/APC, 230VAC AGC optisessa tulossa, ohjelmoitavat parametrit OD 002 OD 003 Optinen vastaanotin MHz, AGC lähtötaso 106 db CTB: 107dB, nm, Pin: dbm, F-liittimet, SC/APC, 230VAC AGC optisessa tulossa, ohjelmoitavat parametrit Optinen FTTH vastaanotin MHz, AGC lähtötaso 80dB@ 4.9% OMI, Pin: dbm, nm, F-liittimet, SC/APC, 230VAC AGC optisessa tulossa, ohjelmoitavat parametrit OD 100 Optinen Node, MHz, AGC lähtötaso 115dB CTB: 113 db, nm,, Pin: dbm, F-liittimet, SC/APC, 230VAC AGC optisessa tulossa, ohjelmoitavat parametrit Sivu 7 (13)

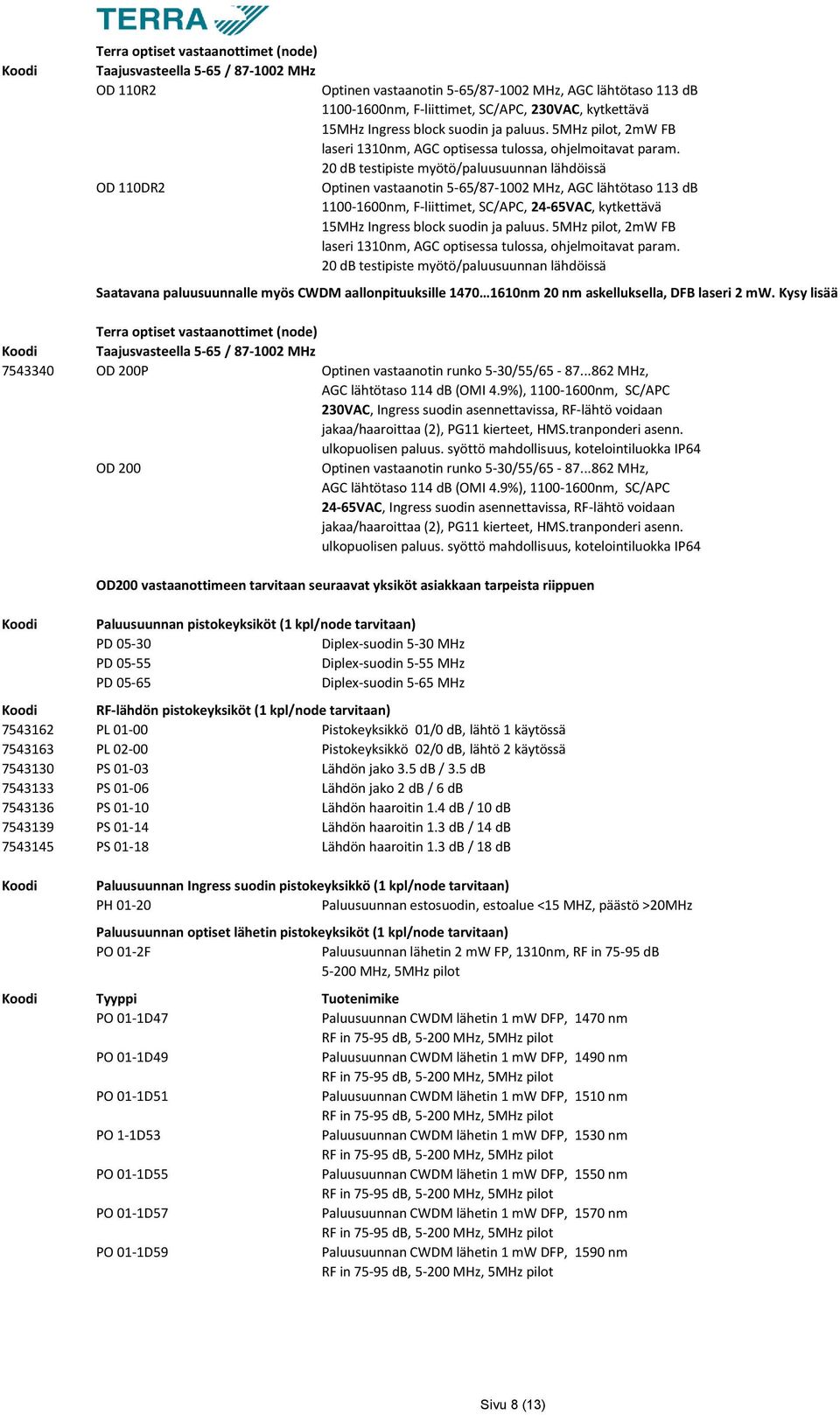

8 Terra optiset vastaanottimet (node) Taajusvasteella 5-65 / MHz OD 110R2 Optinen vastaanotin 5-65/ MHz, AGC lähtötaso 113 db nm, F-liittimet, SC/APC, 230VAC, kytkettävä 15MHz Ingress block suodin ja paluus. 5MHz pilot, 2mW FB laseri 1310nm, AGC optisessa tulossa, ohjelmoitavat param. 20 db testipiste myötö/paluusuunnan lähdöissä OD 110DR2 Optinen vastaanotin 5-65/ MHz, AGC lähtötaso 113 db nm, F-liittimet, SC/APC, 24-65VAC, kytkettävä 15MHz Ingress block suodin ja paluus. 5MHz pilot, 2mW FB laseri 1310nm, AGC optisessa tulossa, ohjelmoitavat param. 20 db testipiste myötö/paluusuunnan lähdöissä Saatavana paluusuunnalle myös CWDM aallonpituuksille nm 20 nm askelluksella, DFB laseri 2 mw. Kysy lisää myynnistä. Terra optiset vastaanottimet (node) Taajusvasteella 5-65 / MHz OD 200P Optinen vastaanotin runko 5-30/55/ MHz, AGC lähtötaso 114 db (OMI 4.9%), nm, SC/APC 230VAC, Ingress suodin asennettavissa, RF-lähtö voidaan jakaa/haaroittaa (2), PG11 kierteet, HMS.tranponderi asenn. ulkopuolisen paluus. syöttö mahdollisuus, kotelointiluokka IP64 OD 200 Optinen vastaanotin runko 5-30/55/ MHz, AGC lähtötaso 114 db (OMI 4.9%), nm, SC/APC 24-65VAC, Ingress suodin asennettavissa, RF-lähtö voidaan jakaa/haaroittaa (2), PG11 kierteet, HMS.tranponderi asenn. ulkopuolisen paluus. syöttö mahdollisuus, kotelointiluokka IP64 OD200 vastaanottimeen tarvitaan seuraavat yksiköt asiakkaan tarpeista riippuen Paluusuunnan pistokeyksiköt (1 kpl/node tarvitaan) PD Diplex-suodin 5-30 MHz PD Diplex-suodin 5-55 MHz PD Diplex-suodin 5-65 MHz RF-lähdön pistokeyksiköt (1 kpl/node tarvitaan) PL Pistokeyksikkö 01/0 db, lähtö 1 käytössä PL Pistokeyksikkö 02/0 db, lähtö 2 käytössä PS Lähdön jako 3.5 db / 3.5 db PS Lähdön jako 2 db / 6 db PS Lähdön haaroitin 1.4 db / 10 db PS Lähdön haaroitin 1.3 db / 14 db PS Lähdön haaroitin 1.3 db / 18 db Paluusuunnan Ingress suodin pistokeyksikkö (1 kpl/node tarvitaan) PH Paluusuunnan estosuodin, estoalue <15 MHZ, päästö >20MHz Paluusuunnan optiset lähetin pistokeyksiköt (1 kpl/node tarvitaan) PO 01-2F Paluusuunnan lähetin 2 mw FP, 1310nm, RF in db MHz, 5MHz pilot Tyyppi Tuotenimike PO 01-1D47 Paluusuunnan CWDM lähetin 1 mw DFP, 1470 nm PO 01-1D49 Paluusuunnan CWDM lähetin 1 mw DFP, 1490 nm PO 01-1D51 Paluusuunnan CWDM lähetin 1 mw DFP, 1510 nm PO 1-1D53 Paluusuunnan CWDM lähetin 1 mw DFP, 1530 nm PO 01-1D55 Paluusuunnan CWDM lähetin 1 mw DFP, 1550 nm PO 01-1D57 Paluusuunnan CWDM lähetin 1 mw DFP, 1570 nm PO 01-1D59 Paluusuunnan CWDM lähetin 1 mw DFP, 1590 nm Sivu 8 (13)

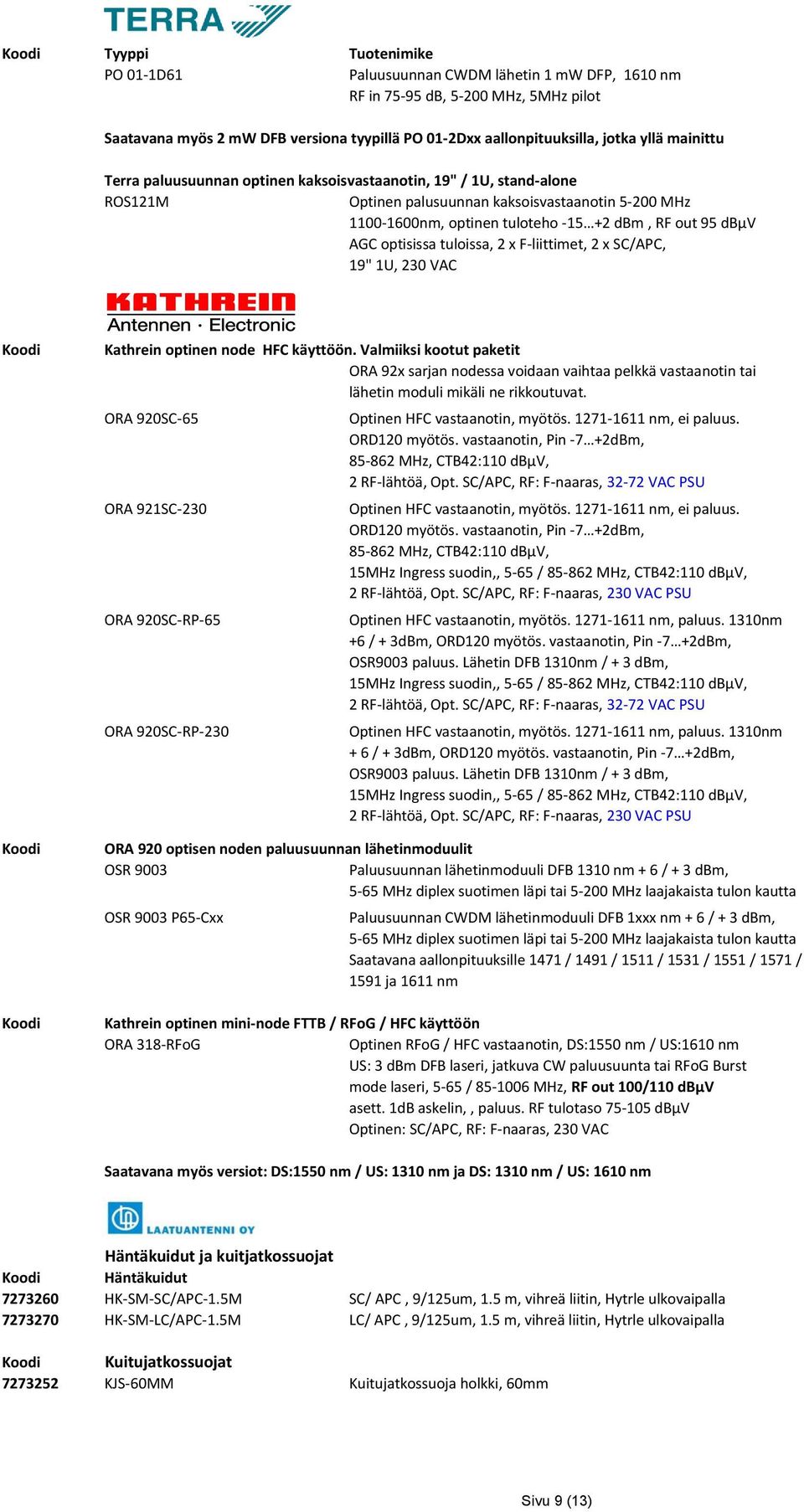

9 Tyyppi Tuotenimike PO 01-1D61 Paluusuunnan CWDM lähetin 1 mw DFP, 1610 nm Saatavana myös 2 mw DFB versiona tyypillä PO 01-2Dxx aallonpituuksilla, jotka yllä mainittu Terra paluusuunnan optinen kaksoisvastaanotin, 19" / 1U, stand-alone ROS121M Optinen palusuunnan kaksoisvastaanotin MHz nm, optinen tuloteho dbm, RF out 95 dbµv AGC optisissa tuloissa, 2 x F-liittimet, 2 x SC/APC, 19" 1U, 230 VAC Kathrein optinen node HFC käyttöön. Valmiiksi kootut paketit ORA 92x sarjan nodessa voidaan vaihtaa pelkkä vastaanotin tai lähetin moduli mikäli ne rikkoutuvat. ORA 920SC-65 ORA 921SC-230 ORA 920SC-RP-65 ORA 920SC-RP-230 Optinen HFC vastaanotin, myötös nm, ei paluus. ORD120 myötös. vastaanotin, Pin -7 +2dBm, MHz, CTB42:110 dbµv, 2 RF-lähtöä, Opt. SC/APC, RF: F-naaras, VAC PSU Optinen HFC vastaanotin, myötös nm, ei paluus. ORD120 myötös. vastaanotin, Pin -7 +2dBm, MHz, CTB42:110 dbµv, 15MHz Ingress suodin,, 5-65 / MHz, CTB42:110 dbµv, 2 RF-lähtöä, Opt. SC/APC, RF: F-naaras, 230 VAC PSU Optinen HFC vastaanotin, myötös nm, paluus. 1310nm +6 / + 3dBm, ORD120 myötös. vastaanotin, Pin -7 +2dBm, OSR9003 paluus. Lähetin DFB 1310nm / + 3 dbm, 15MHz Ingress suodin,, 5-65 / MHz, CTB42:110 dbµv, 2 RF-lähtöä, Opt. SC/APC, RF: F-naaras, VAC PSU Optinen HFC vastaanotin, myötös nm, paluus. 1310nm + 6 / + 3dBm, ORD120 myötös. vastaanotin, Pin -7 +2dBm, OSR9003 paluus. Lähetin DFB 1310nm / + 3 dbm, 15MHz Ingress suodin,, 5-65 / MHz, CTB42:110 dbµv, 2 RF-lähtöä, Opt. SC/APC, RF: F-naaras, 230 VAC PSU ORA 920 optisen noden paluusuunnan lähetinmoduulit OSR 9003 Paluusuunnan lähetinmoduuli DFB 1310 nm + 6 / + 3 dbm, 5-65 MHz diplex suotimen läpi tai MHz laajakaista tulon kautta OSR 9003 P65-Cxx Paluusuunnan CWDM lähetinmoduuli DFB 1xxx nm + 6 / + 3 dbm, 5-65 MHz diplex suotimen läpi tai MHz laajakaista tulon kautta Saatavana aallonpituuksille 1471 / 1491 / 1511 / 1531 / 1551 / 1571 / 1591 ja 1611 nm Kathrein optinen mini-node FTTB / RFoG / HFC käyttöön ORA 318-RFoG Optinen RFoG / HFC vastaanotin, DS:1550 nm / US:1610 nm US: 3 dbm DFB laseri, jatkuva CW paluusuunta tai RFoG Burst mode laseri, 5-65 / MHz, RF out 100/110 dbµv asett. 1dB askelin,, paluus. RF tulotaso dbµv Optinen: SC/APC, RF: F-naaras, 230 VAC Saatavana myös versiot: DS:1550 nm / US: 1310 nm ja DS: 1310 nm / US: 1610 nm Häntäkuidut ja kuitjatkossuojat Häntäkuidut HK-SM-SC/APC-1.5M SC/ APC, 9/125um, 1.5 m, vihreä liitin, Hytrle ulkovaipalla HK-SM-LC/APC-1.5M LC/ APC, 9/125um, 1.5 m, vihreä liitin, Hytrle ulkovaipalla Kuitujatkossuojat KJS-60MM Kuitujatkossuoja holkki, 60mm Sivu 9 (13)

10 Kytkentäkuidut SMF, SC / APC, keltaisella 2,8 mm ulkovaipalla, RL: 65 db P-SC/APC-0,5-DKT Optinen kytkentäkaapeli 0,5 m, SC/APC Vaim. tyyp. 0.1dB, max. 0.15dB/ liitin, P-SC/APC-1-DKT Optinen kytkentäkaapeli 1 m, SC/APC Vaim. tyyp. 0.1dB, max. 0.15dB/ liitin, P-SC/APC-2-DKT Optinen kytkentäkaapeli 2 m, SC/APC Vaim. tyyp. 0.1dB, max. 0.15dB/ liitin, P-SC/APC-3-DKT Optinen kytkentäkaapeli 3 m, SC/APC Vaim. tyyp. 0.1dB, max. 0.15dB/ liitin, P-SC/APC-4-DKT Optinen kytkentäkaapeli 4 m, SC/APC Vaim. tyyp. 0.1dB, max. 0.15dB/ liitin, P-SC/APC-5-DKT Optinen kytkentäkaapeli 5 m, SC/APC Vaim. tyyp. 0.1dB, max. 0.15dB/ liitin, P-SC/APC-6-DKT Optinen kytkentäkaapeli 6 m, SC/APC Vaim. tyyp. 0.1dB, max. 0.15dB/ liitin, P-SC/APC-7-DKT Optinen kytkentäkaapeli 7 m, SC/APC Vaim. tyyp. 0.1dB, max. 0.15dB/ liitin, P-SC/APC-10-DKT Optinen kytkentäkaapeli 10 m, SC/APC Vaim. tyyp. 0.1dB, max. 0.15dB/ liitin, P-SC/APC-15-DKT Optinen kytkentäkaapeli 15 m, SC/APC Vaim. tyyp. 0.1dB, max. 0.15dB/ liitin, P-SC/APC-20-DKT Optinen kytkentäkaapeli 20 m, SC/APC Vaim. tyyp. 0.1dB, max. 0.15dB/ liitin Kytkentäkuidut SMF, LC / APC, keltaisella 2,8 mm ulkovaipalla, RL: 65 db P-LC/APC-2-DKT Optinen kytkentäkaapeli 2 m, LC/APC Vaim. tyyp. 0.1dB, max. 0.15dB/ liitin, P-LC/APC-5-DKT Optinen kytkentäkaapeli 5 m, LC/APC Vaim. tyyp. 0.1dB, max. 0.15dB/ liitin, Hybridi kytkentäkuidut SMF, SC/APC- SC/UPC, keltaisella 2,8 mm ulkovaipalla, RL: 65 db P-SC/APC-SC/UPC-2 Optinen hybridikaapeli 2m, DKT tyyppi SC/APC-SC/UPC, Vaim. tyyp. 0.10dB/liitin, P-SC/APC-SC/UPC-5 Optinen hybridikaapeli 5 m, DKT tyyppi SC/APC-SC/UPC, Vaim. tyyp. 0.10dB/liitin, Hybridi kytkentäkuidut SMF, SC/APC- LC/APC, keltaisella 2,8 mm ulkovaipalla, RL: 65 db P-SC/APC-LC/APC-2 Optinen hybridikaapeli 2m, DKT tyyppi SC/APC-LC/APC, Vaim. tyyp. 0.1dB/liitin, Kuituadapterit singlemode (SM) OA-SM-SC/APC-SX SC/SC- Simplex, APC (vihreä) OA-SM-SC/APC-DX SC/SC- Duplex, APC (vihreä) OA-SM-LC/APC-DX LC/LC- Duplex, APC (vihreä) OA-SM-LC/APC-QD LC/LC- Quad, APC (vihreä) JALCSD LC/LC, Duplex, PC (sininen) JALCS4 LC/LC- Quad, PC (sininen) Kuitupäätepaneelit 19" KPP-24 SC-SX Kuitupäätepaneeli, 1U, 24 kpl SC- Simplex aukkoja KPP-12 SC-DX Kuitupäätepaneeli, 1U, 12 kpl SC- Duplex aukkoja KPP-24 SC-DX Kuitupäätepaneeli, 1U, 24 kpl SC- Duplex aukkoja KPP-24 SC-SX-TS Kuitupäätepaneeli, 2U, 24 kpl SC- Simplex aukkoja, törmäyssuojalla KPP-12 SC-DX-TS Kuitupäätepaneeli, 2U, 12 kpl SC- Duplex aukkoja, törmäyssuojalla KPP-24 SC-DX-TS Kuitupäätepaneeli, 2U, 24 kpl SC- Duplex aukkoja, törmäyssuojalla PS-SC-SX PS-SC-DX Pölysuoja, SC- Simplex aukkoon Pölysuoja, SC- Duplex aukkoon Sivu 10 (13)

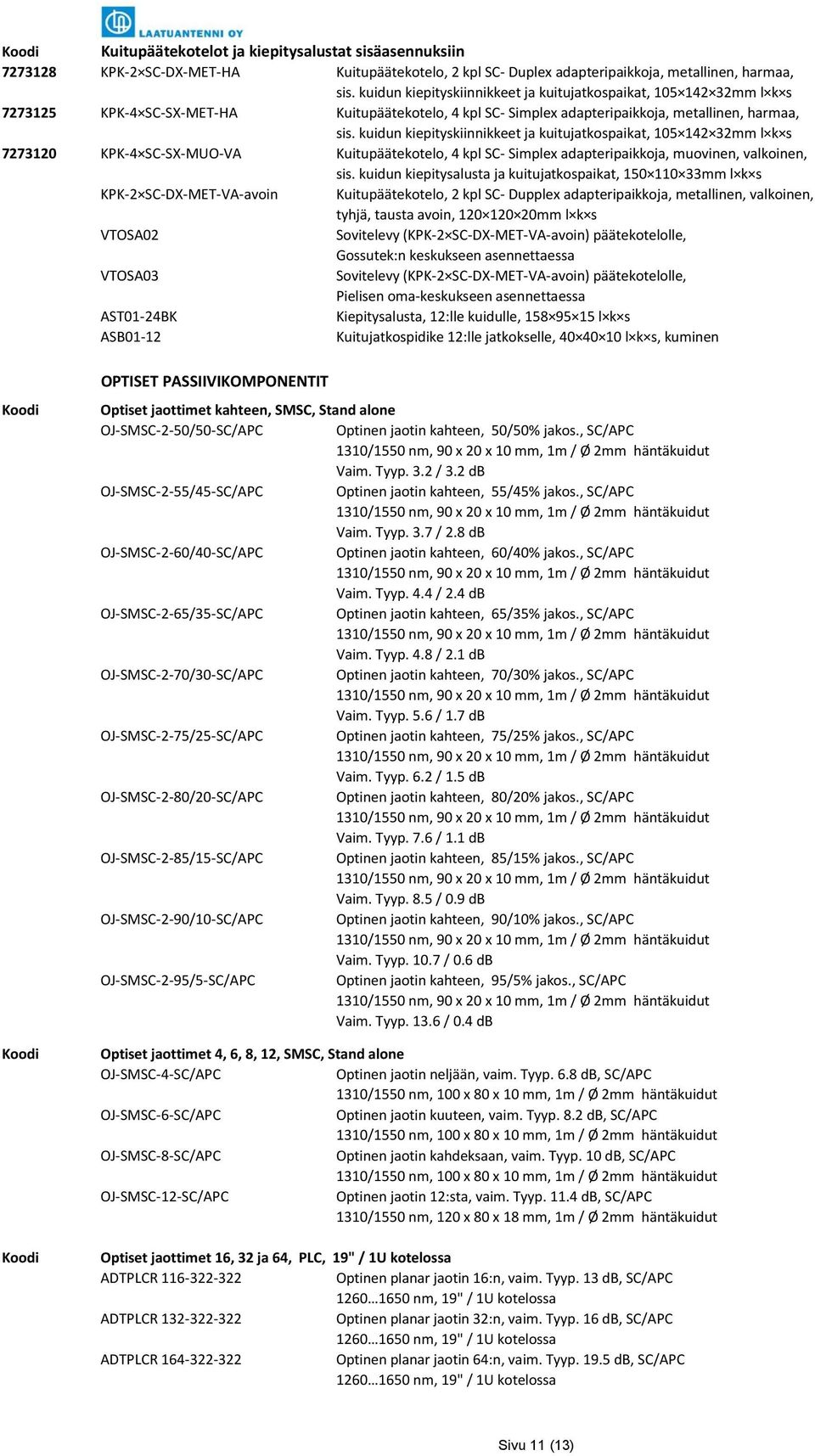

11 Kuitupäätekotelot ja kiepitysalustat sisäasennuksiin KPK-2 SC-DX-MET-HA Kuitupäätekotelo, 2 kpl SC- Duplex adapteripaikkoja, metallinen, harmaa, sis. kuidun kiepityskiinnikkeet ja kuitujatkospaikat, mm l k s KPK-4 SC-SX-MET-HA Kuitupäätekotelo, 4 kpl SC- Simplex adapteripaikkoja, metallinen, harmaa, sis. kuidun kiepityskiinnikkeet ja kuitujatkospaikat, mm l k s KPK-4 SC-SX-MUO-VA Kuitupäätekotelo, 4 kpl SC- Simplex adapteripaikkoja, muovinen, valkoinen, sis. kuidun kiepitysalusta ja kuitujatkospaikat, mm l k s KPK-2 SC-DX-MET-VA-avoin Kuitupäätekotelo, 2 kpl SC- Dupplex adapteripaikkoja, metallinen, valkoinen, tyhjä, tausta avoin, mm l k s VTOSA02 Sovitelevy (KPK-2 SC-DX-MET-VA-avoin) päätekotelolle, Gossutek:n keskukseen asennettaessa VTOSA03 Sovitelevy (KPK-2 SC-DX-MET-VA-avoin) päätekotelolle, Pielisen oma-keskukseen asennettaessa AST01-24BK Kiepitysalusta, 12:lle kuidulle, l k s ASB01-12 Kuitujatkospidike 12:lle jatkokselle, l k s, kuminen OPTISET PASSIIVIKOMPONENTIT Optiset jaottimet kahteen, SMSC, Stand alone OJ-SMSC-2-50/50-SC/APC Optinen jaotin kahteen, 50/50% jakos., SC/APC Vaim. Tyyp. 3.2 / 3.2 db OJ-SMSC-2-55/45-SC/APC Optinen jaotin kahteen, 55/45% jakos., SC/APC Vaim. Tyyp. 3.7 / 2.8 db OJ-SMSC-2-60/40-SC/APC Optinen jaotin kahteen, 60/40% jakos., SC/APC Vaim. Tyyp. 4.4 / 2.4 db OJ-SMSC-2-65/35-SC/APC Optinen jaotin kahteen, 65/35% jakos., SC/APC Vaim. Tyyp. 4.8 / 2.1 db OJ-SMSC-2-70/30-SC/APC Optinen jaotin kahteen, 70/30% jakos., SC/APC Vaim. Tyyp. 5.6 / 1.7 db OJ-SMSC-2-75/25-SC/APC Optinen jaotin kahteen, 75/25% jakos., SC/APC Vaim. Tyyp. 6.2 / 1.5 db OJ-SMSC-2-80/20-SC/APC Optinen jaotin kahteen, 80/20% jakos., SC/APC Vaim. Tyyp. 7.6 / 1.1 db OJ-SMSC-2-85/15-SC/APC Optinen jaotin kahteen, 85/15% jakos., SC/APC Vaim. Tyyp. 8.5 / 0.9 db OJ-SMSC-2-90/10-SC/APC Optinen jaotin kahteen, 90/10% jakos., SC/APC Vaim. Tyyp / 0.6 db OJ-SMSC-2-95/5-SC/APC Optinen jaotin kahteen, 95/5% jakos., SC/APC Vaim. Tyyp / 0.4 db Optiset jaottimet 4, 6, 8, 12, SMSC, Stand alone OJ-SMSC-4-SC/APC Optinen jaotin neljään, vaim. Tyyp. 6.8 db, SC/APC 1310/1550 nm, 100 x 80 x 10 mm, 1m / Ø 2mm häntäkuidut OJ-SMSC-6-SC/APC Optinen jaotin kuuteen, vaim. Tyyp. 8.2 db, SC/APC 1310/1550 nm, 100 x 80 x 10 mm, 1m / Ø 2mm häntäkuidut OJ-SMSC-8-SC/APC Optinen jaotin kahdeksaan, vaim. Tyyp. 10 db, SC/APC 1310/1550 nm, 100 x 80 x 10 mm, 1m / Ø 2mm häntäkuidut OJ-SMSC-12-SC/APC Optinen jaotin 12:sta, vaim. Tyyp db, SC/APC 1310/1550 nm, 120 x 80 x 18 mm, 1m / Ø 2mm häntäkuidut Optiset jaottimet 16, 32 ja 64, PLC, 19" / 1U kotelossa ADTPLCR Optinen planar jaotin 16:n, vaim. Tyyp. 13 db, SC/APC nm, 19" / 1U kotelossa ADTPLCR Optinen planar jaotin 32:n, vaim. Tyyp. 16 db, SC/APC nm, 19" / 1U kotelossa ADTPLCR Optinen planar jaotin 64:n, vaim. Tyyp db, SC/APC nm, 19" / 1U kotelossa Sivu 11 (13)

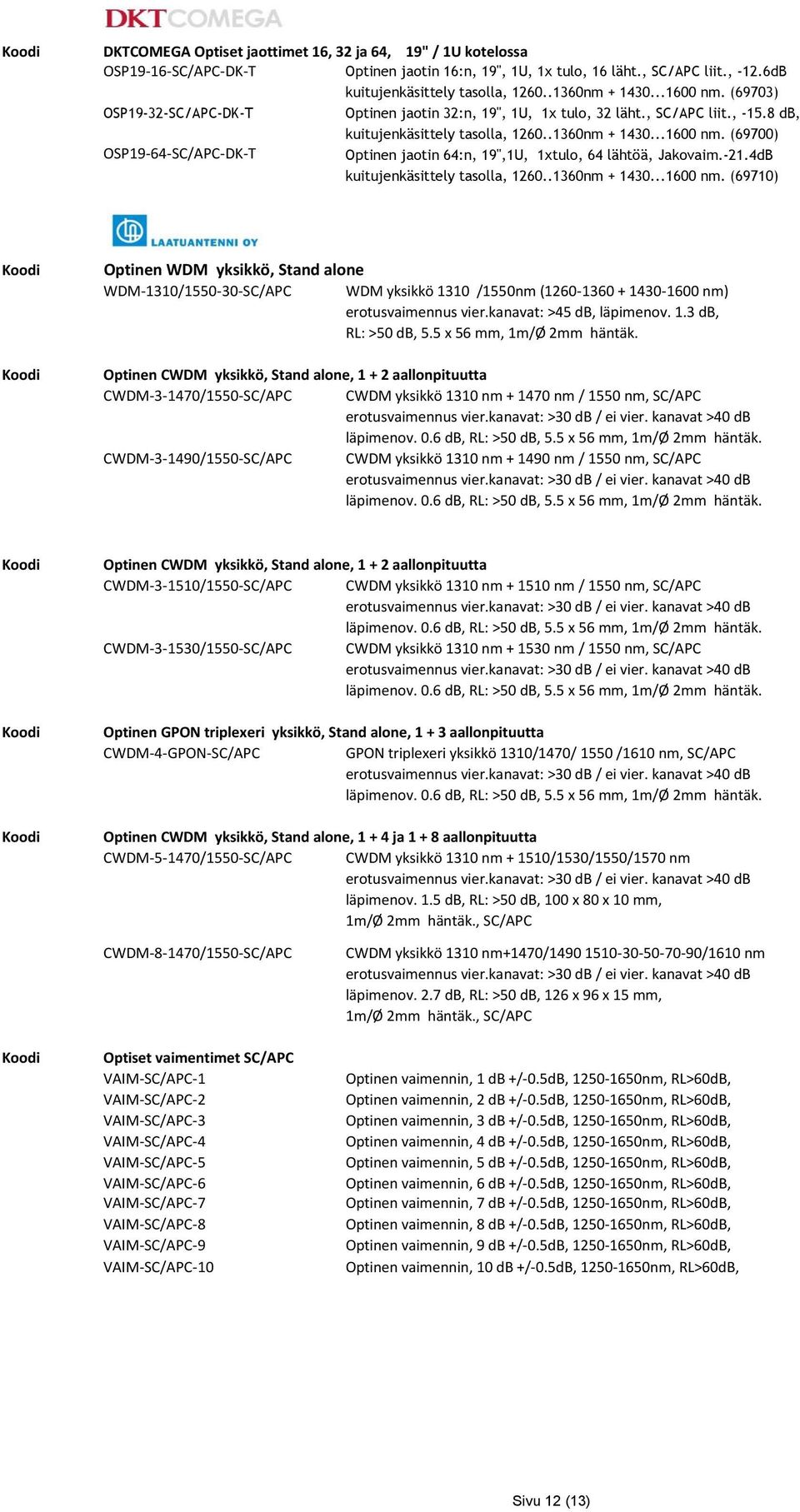

12 DKTCOMEGA Optiset jaottimet 16, 32 ja 64, 19" / 1U kotelossa OSP19-16-SC/APC-DK-T Optinen jaotin 16:n, 19", 1U, 1x tulo, 16 läht., SC/APC liit., -12.6dB kuitujenkäsittely tasolla, nm nm. (69703) OSP19-32-SC/APC-DK-T Optinen jaotin 32:n, 19", 1U, 1x tulo, 32 läht., SC/APC liit., db, kuitujenkäsittely tasolla, nm nm. (69700) OSP19-64-SC/APC-DK-T Optinen jaotin 64:n, 19",1U, 1xtulo, 64 lähtöä, Jakovaim.-21.4dB kuitujenkäsittely tasolla, nm nm. (69710) Optinen WDM yksikkö, Stand alone WDM-1310/ SC/APC WDM yksikkö 1310 /1550nm ( nm) erotusvaimennus vier.kanavat: >45 db, läpimenov. 1.3 db, RL: >50 db, 5.5 x 56 mm, 1m/Ø 2mm häntäk. Optinen CWDM yksikkö, Stand alone, aallonpituutta CWDM /1550-SC/APC CWDM yksikkö 1310 nm nm / 1550 nm, SC/APC läpimenov. 0.6 db, RL: >50 db, 5.5 x 56 mm, 1m/Ø 2mm häntäk. CWDM /1550-SC/APC CWDM yksikkö 1310 nm nm / 1550 nm, SC/APC läpimenov. 0.6 db, RL: >50 db, 5.5 x 56 mm, 1m/Ø 2mm häntäk. Optinen CWDM yksikkö, Stand alone, aallonpituutta CWDM /1550-SC/APC CWDM yksikkö 1310 nm nm / 1550 nm, SC/APC läpimenov. 0.6 db, RL: >50 db, 5.5 x 56 mm, 1m/Ø 2mm häntäk. CWDM /1550-SC/APC CWDM yksikkö 1310 nm nm / 1550 nm, SC/APC läpimenov. 0.6 db, RL: >50 db, 5.5 x 56 mm, 1m/Ø 2mm häntäk. Optinen GPON triplexeri yksikkö, Stand alone, aallonpituutta CWDM-4-GPON-SC/APC GPON triplexeri yksikkö 1310/1470/ 1550 /1610 nm, SC/APC läpimenov. 0.6 db, RL: >50 db, 5.5 x 56 mm, 1m/Ø 2mm häntäk. Optinen CWDM yksikkö, Stand alone, ja aallonpituutta CWDM /1550-SC/APC CWDM yksikkö 1310 nm /1530/1550/1570 nm läpimenov. 1.5 db, RL: >50 db, 100 x 80 x 10 mm, 1m/Ø 2mm häntäk., SC/APC CWDM /1550-SC/APC Optiset vaimentimet SC/APC VAIM-SC/APC-1 VAIM-SC/APC-2 VAIM-SC/APC-3 VAIM-SC/APC-4 VAIM-SC/APC-5 VAIM-SC/APC-6 VAIM-SC/APC-7 VAIM-SC/APC-8 VAIM-SC/APC-9 VAIM-SC/APC-10 CWDM yksikkö 1310 nm+1470/ /1610 nm läpimenov. 2.7 db, RL: >50 db, 126 x 96 x 15 mm, 1m/Ø 2mm häntäk., SC/APC Optinen vaimennin, 1 db +/-0.5dB, nm, RL>60dB, Optinen vaimennin, 2 db +/-0.5dB, nm, RL>60dB, Optinen vaimennin, 3 db +/-0.5dB, nm, RL>60dB, Optinen vaimennin, 4 db +/-0.5dB, nm, RL>60dB, Optinen vaimennin, 5 db +/-0.5dB, nm, RL>60dB, Optinen vaimennin, 6 db +/-0.5dB, nm, RL>60dB, Optinen vaimennin, 7 db +/-0.5dB, nm, RL>60dB, Optinen vaimennin, 8 db +/-0.5dB, nm, RL>60dB, Optinen vaimennin, 9 db +/-0.5dB, nm, RL>60dB, Optinen vaimennin, 10 db +/-0.5dB, nm, RL>60dB, Sivu 12 (13)

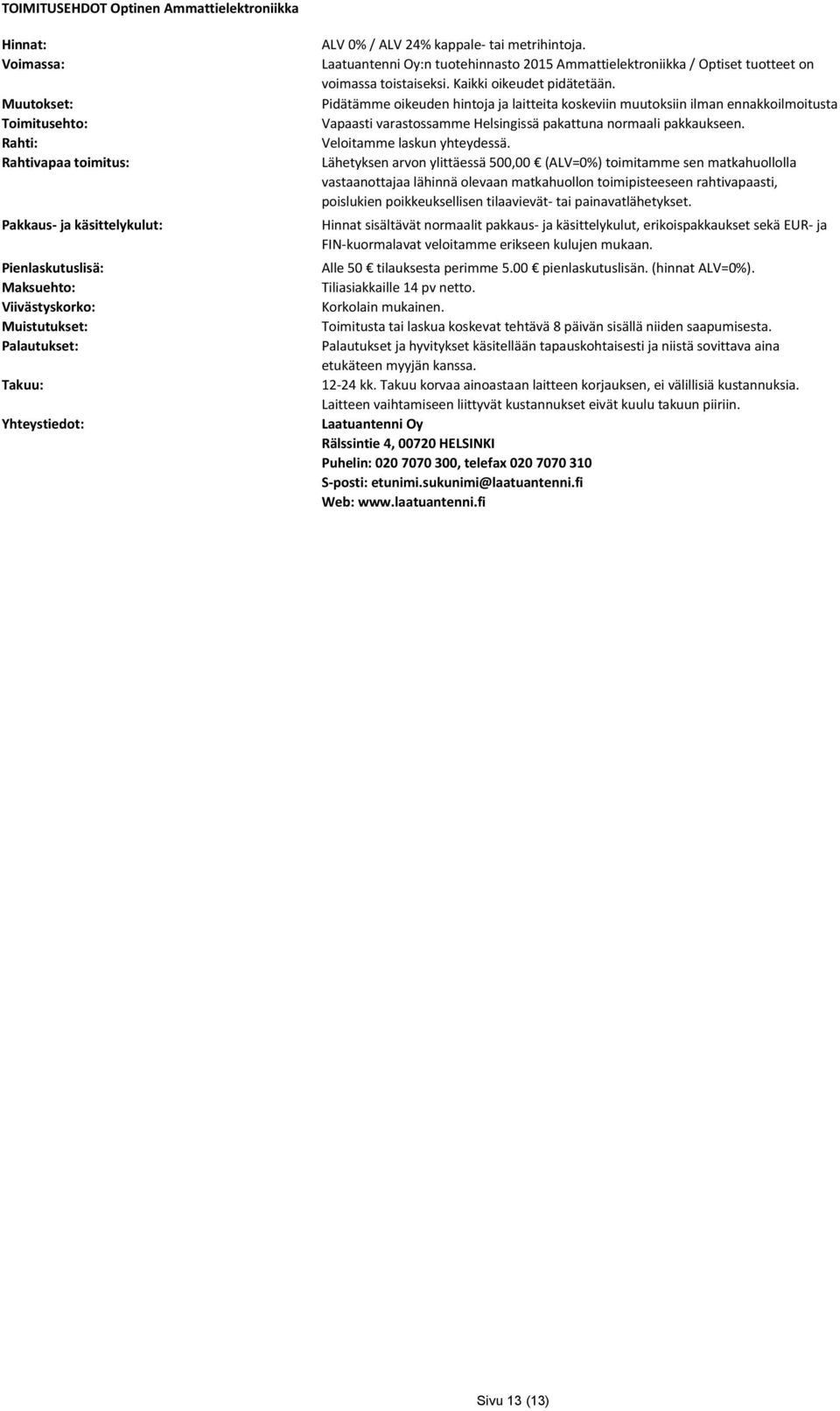

13 TOIMITUSEHDOT Optinen Ammattielektroniikka Hinnat: Voimassa: Muutokset: Toimitusehto: Rahti: Rahtivapaa toimitus: Pakkaus- ja käsittelykulut: Pienlaskutuslisä: Maksuehto: Viivästyskorko: Muistutukset: Palautukset: Takuu: Yhteystiedot: ALV 0% / ALV 24% kappale- tai metrihintoja. Laatuantenni Oy:n tuotehinnasto 2015 Ammattielektroniikka / Optiset tuotteet on voimassa toistaiseksi. Kaikki oikeudet pidätetään. Pidätämme oikeuden hintoja ja laitteita koskeviin muutoksiin ilman ennakkoilmoitusta. Vapaasti varastossamme Helsingissä pakattuna normaali pakkaukseen. Veloitamme laskun yhteydessä. Lähetyksen arvon ylittäessä 500,00 (ALV=0%) toimitamme sen matkahuollolla vastaanottajaa lähinnä olevaan matkahuollon toimipisteeseen rahtivapaasti, poislukien poikkeuksellisen tilaavievät- tai painavatlähetykset. Hinnat sisältävät normaalit pakkaus- ja käsittelykulut, erikoispakkaukset sekä EUR- ja FIN-kuormalavat veloitamme erikseen kulujen mukaan. Alle 50 tilauksesta perimme 5.00 pienlaskutuslisän. (hinnat ALV=0%). Tiliasiakkaille 14 pv netto. Korkolain mukainen. Toimitusta tai laskua koskevat tehtävä 8 päivän sisällä niiden saapumisesta. Palautukset ja hyvitykset käsitellään tapauskohtaisesti ja niistä sovittava aina etukäteen myyjän kanssa kk. Takuu korvaa ainoastaan laitteen korjauksen, ei välillisiä kustannuksia. Laitteen vaihtamiseen liittyvät kustannukset eivät kuulu takuun piiriin. Laatuantenni Oy Rälssintie 4, HELSINKI Puhelin: , telefax S-posti: etunimi.sukunimi@laatuantenni.fi Web: Sivu 13 (13)
