1 jakoverkon passiivit

2

3 dktcomega DKTCOMEGA kehittää koaksiaalisia ja optisia tuotteita laajakaistaverkkojen ammattilaisille. Yritys on perustettu 1977 ja sillä on kolmenkymmenenvuoden kokemus koaksiaali laajakaistaverkoista. DKTCOMEGA tarjoaa kattavan tuotevalikoiman ja se tekee meistä vahvan yhteistyökumppanin laajakaistaverkkojen ammattilaisille. DKTCOMEGA:n vahva kokemus heijastuu tuotteissa; niissä korostuu korkea laatu, huippukäyttöisyys ja helppo asentaminen. Tämän vuoksi asiakkaat valitsevat DKTCOMEGA:n tuotteet ja palvelun kun on kyse optisista, koaksiaali ja HFC laajakaista verkoista. DKTCOMEGA:n pääkonttori sijaitsee Tanskassa ja tytäryhtiöt Ruotsissa ja Suomessa. Dynaamisena ja innovatiivisena yrityksenä meidän kunnianhimoinen tavoitteemme on toimittaa parhaita tuotteita sekä laajaa valikoimaa laadukkaita komponentteja ammattilaisille, jotka toimivat laajakaista jakoverkkojen parissa. DKTCOMEGA:n tehtävä DKTCOMEGA:n tehtävänä on olla sekä vahva kumppani että toimittaja verkkotuotteille Skandinavian ja Euroopan alueen laajakaista operaattoreille ja ratkaisu toimittajille. Perustuen vahvaan tieto-taitoon, luonnolliseen innostukseemme ja hyviin ideoihin olemme onnistuneet kehittämään menestyksekkäitä tuotteita. Tämä on tehty yhdessä asiakkaittemme kanssa jotka antavat arvoa laajalle tuotevalikoimalle, houkuttelevalle hinta/laatusuhteelle ja ainutlaatuisille ja jopa asiakaslähtöisille tuotteille. DKTCOMEGA:n joustavuus ja ammattimainen toiminta auttaa asiakasta optimoidessanne laajakaistaverkkoja. Jos haluatte lisätietoa asiasta, ottakaa yhteyttä osoitteeseen BASIC jaottimet & haaroittimet Satelliittitaajuusalueen passiivit (SAT-IF)... 6 Master sarjan jaottimet, haaroittimet, 19 räkkiraudat ja tarvikkeet Antennirasiat Push-on suotimet Data suodin...17 Yhdyssuotimet / Tiltit...18 Vaimentimet, 4G verkon suodin & alipäästö suotimet Maadoituskiskot ja ylijännite / ukkossuoja...21 Galvaaniset erottimet...22 Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. DKTCOMEGA ei ole vastuussa paino -tai kirjoitusvirheistä. VERSIO 3.4

4 0,3 basic haaroittimet Tuotetietoja Basic sarjalla olemme jatkaneet DKTCOMEGA:n perinnettä luotettavuudessa ja teknisessä suorituskyvyssä. Tuotannon materiaaliuudistuksella ja ensiluokkaisen pintakäsittelyn ansiosta, voimme tarjota kevyemmän tuotteen, joka on myös kustannustehokas. 18,3 10 1,7 Basic tuotesarjan F-naarasliitin sisältää sisäänrakennetun nelihakaisen keskinastan, joka varmistaa liitoksen ankarissakin oloissa. Nelihakainen keskinasta tarjoaa vankan pidon liittimen keskijohtimelle, joka ei kierry tai hajoa helposti. Toiminnon takaa vahva ja kestävä silikoni O-rengas. 2,3 2, ,8 1,8 Basic sarjan kotelointi on kehitetty asennusjalkojen kanssa, mikä mahdollistaa helpon asennuksen. 0,3 4-finger terminal Tyyppi Läpimenovaimennus Haaravaimennus Suuntavaimennus haarasta - lähtöön Tilaus n:o BTE BTE BTE BTE BTE BTE Tyyppi Läpimenovaimennus Haaravaimennus Erotusvaimennus haarasta - haaraan Tilaus n:o BTE BTE BTE BTE BTE BTE Tyyppi Läpimenovaimennus Haaravaimennus Erotusvaimennus haarasta - haaraan Tilaus n:o BTTE x BTTE x BTTE BTTE SSTL SSTL SSTL 4

5 basic jaottimet Tuotetietoja Basic sarjan jaottimiin kuuluu laaja valikoima tuotteita. Nämä ovat korkeasuorituskykyisiä laajakaista/ktv jaottimia sisäkäyttöön. Basic sarjan jaotin on suunniteltu digitaalisen laajakaistan ja KTV:n käyttöön, joka vaatii korkeaa suorituskykyä sekä ristimodulaatioetäisyyttä. Komponentit on erityisesti optimoitu korkeaan heijastusvaimennukseen paluusuunnan matalalla taajuusalueella sekä suureen erotusvaimennukseen lähtöjen välillä. Basic sarjan jaottimet sopivat käytettäväksi 1 GHz taajuuteen saakka, joka takaa investoinnin käytön myös tulevaisuudessa. Tuotteet on helppo asentaa Tyyppi Jakovaimennus Erotusvaimennus Heijastusvaimennus BSE BSE BSE BSE BSE Tilaus n:o SSTL 5

6 sat passiivit Satelliittitaajuusalueen haaroittimet Suojausvaimennus / RFi >130 DC-jännitesyöttö tulon ja lähdön välillä (IN/OUT), ei haaroihin Max. läpisyöttövirta 500 ma F-naarasliittimet joiden etäisyys toisistaan mm Liittimissä kullatut keskinastat keskilankavahvuuksille mm Korkea erotusvaimennus lähtöjen välillä Myyntipakkaus 10 kpl / laatikko (20 kpl BTS 1-12) Tyyppi Läpimenovaimennus Haaravaimennus Suuntavaimennus haarasta - lähtöön Tilaus n:o SSTL BTS 1-12 <2.0 <2.5 <2.5 <3.0 <12.0 <12.0 <12.0 < Tyyppi Läpimenovaimennus Haaravaimennus Erotusvaimennus haarasta - haaraan Tilaus n:o SSTL BTS 2-12 <3.0 <3.6 <3.8 <5.0 <12.0 <12.0 <12.0 <12.0 >22 >22 >22 > BTS 4-12 <3.2 <4.1 <4.5 <5.2 <12.0 <12.0 <12.0 <12.0 >22 >22 >22 > BTS 6-16 <4.8 <5.4 <5.7 <6.0 <16.0 <16.0 <16.0 <16.0 >22 >22 >22 > BTS 8-16 <5.0 <5.5 <6.0 <6.5 <16.0 <17.0 <18.0 <19.0 >22 >20 >20 > Satelliittitaajuusalueen jaottimet Suojausvaimennus / RFi >130 DC-jännitesyöttö läpi kaikista porteista, ei diodikytketty. Max. läpisyöttövirta 500 ma F-naarasliittimet joiden etäisyys toisistaan mm Liittimissä kullatut keskinastat keskilankavahvuuksille mm Korkea erotusvaimennus lähtöjen välillä Myyntipakkaus 10 kpl / laatikko (20 kpl BSS 02) Tyyppi Jakovaimennus Erotusvaimennus Tilaus n:o SSTL BSS 02 <4.4 <4.8 <6.2 <7.3 >22 >22 >22 > BSS 03 <7.5 <9.0 <10.0 <11.2 >24 >20 >20 > BSS 04 <8.5 <10.0 <11.5 <12.5 >25 >24 >22 > BSS 06 <12.3 <13.2 <14.5 <16.7 >24 >24 >22 > BSS 08 <12.5 <14.0 <15.5 <18.0 >24 >24 >22 > T0BX-SAT satelliittiantennirasia päättyvä TV / Radio IEC pistokkeet. Myyntipakkaus 10 kpl / laatikko. Taajuusalueelle MHz. DC-läpisyöttö TV pistokkeesta Tekniset tiedot: TV lähtö FM Taajuus MHz Taajuus MHz Rasiavaimennus 1.0 Rasiavaimennus 1.3 Heijastusvaim.* EN Cat. C Heijastusvaim.* EN Cat. C Erotusvaimennus lähtöön - Erotusvaimennus lähtöön - Erotusvaim. FM >15 Liittimet IEC-naaras Värikoodi Keltainen Liittimet IEC-uros Tilaus n:o SSTL

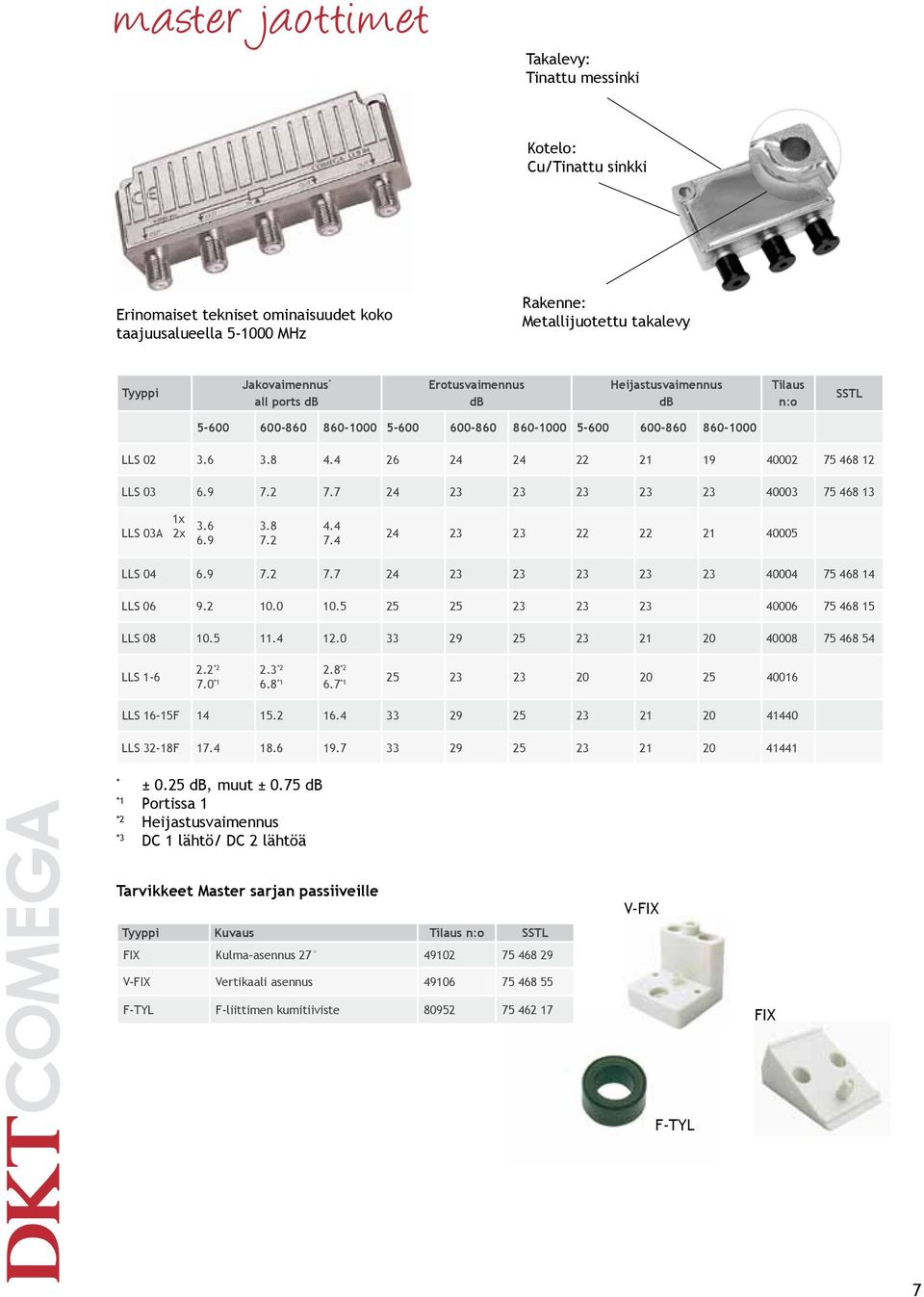

7 master jaottimet Takalevy: Tinattu messinki Kotelo: Cu/Tinattu sinkki Erinomaiset tekniset ominaisuudet koko taajuusalueella MHz Rakenne: Metallijuotettu takalevy Tyyppi Jakovaimennus * all ports Erotusvaimennus Heijastusvaimennus Tilaus n:o SSTL LLS LLS x LLS 03A 2x LLS LLS LLS LLS *2 7.0 *1 2.3 *2 6.8 *1 2.8 *2 6.7 * LLS 16-15F LLS 32-18F * ± 0.25, muut ± 0.75 *1 Portissa 1 *2 Heijastusvaimennus *3 DC 1 lähtö/ DC 2 lähtöä Tarvikkeet Master sarjan passiiveille Tyyppi Kuvaus Tilaus n:o SSTL FIX Kulma-asennus V-FIX V-FIX Vertikaali asennus F-TYL F-liittimen kumitiiviste FIX F-TYL 7

8 19 räkkiasennus tarvikkeet DKTCOMEGA 19 räkkiasennustarvikkeilla teet helposti asennukset teknisen tilan 19 räkkiin. Enää et tarvitse erillistä antennilaitekaappia. MASTER-19-1U-40 rautaan voit kiinnittää suoraan DKTCOMEGA Master-sarjan jaottimet tai voit käyttää rautaa lähtevien huoneistokaapelien potentiaalintasaukseen yhdessä LLFF F-naaras jatkoliit timen kanssa. GP6-19U asennuslevyyn kiinnität helposti antennivahvistimen tai mitä tahansa muita laitteita jotka räkkiin tulee saada. Tuotteiden väri on beige. Kytkennät lähteville kaapeleille tai Master-sarjan passiivikomponenteille teet nopeasti ja laadukkaasti DKT JUMP-xxx-EX-HF jumpper kaapeleilla. Master sarjan jaottimet löydät tämän esitteen sivulta 7 ja haaroittimet sivulta 9. Muut asennustarvikkeet alla olevissa listoissa. MASTER-19-1U räkkiasennus tarvikkeet Tyyppi Kuvaus Tilaus n:o SSTL MASTER-19-1U /1U räkkiasennusrauta, 40-reikää, Master sarja passiiveille GP6-19U 19 räkkiasennulevy, kork. 6U, syvyys 110 mm LLFF F-jatkoliitin, naaras / naaras FMÖ F-mutteri, 3/8, LLFF jatkoliittimen kiinnittämiseksi räkkirautaan FVI F-kulma-adapteri, uros / naaras DKT Jumpper kaapelit asennuksiin Tyyppi Kuvaus Tilaus n:o SSTL JUMP-200-EX-HF Jumpper kaapeli 200 mm, EX6 kompressioliittimet, HF-kaapeli JUMP-300-EX-HF Jumpper kaapeli 300 mm, EX6 kompressioliittimet, HF-kaapeli JUMP-400-EX-HF Jumpper kaapeli 400 mm, EX6 kompressioliittimet, HF-kaapeli JUMP-500-EX-HF Jumpper kaapeli 500 mm, EX6 kompressioliittimet, HF-kaapeli JUMP-1000-EX-HF Jumpper kaapeli 1000 mm, EX6 kompressioliittimet, HF-kaapeli Esimerkkikuva asennuksesta GP6-19U 8

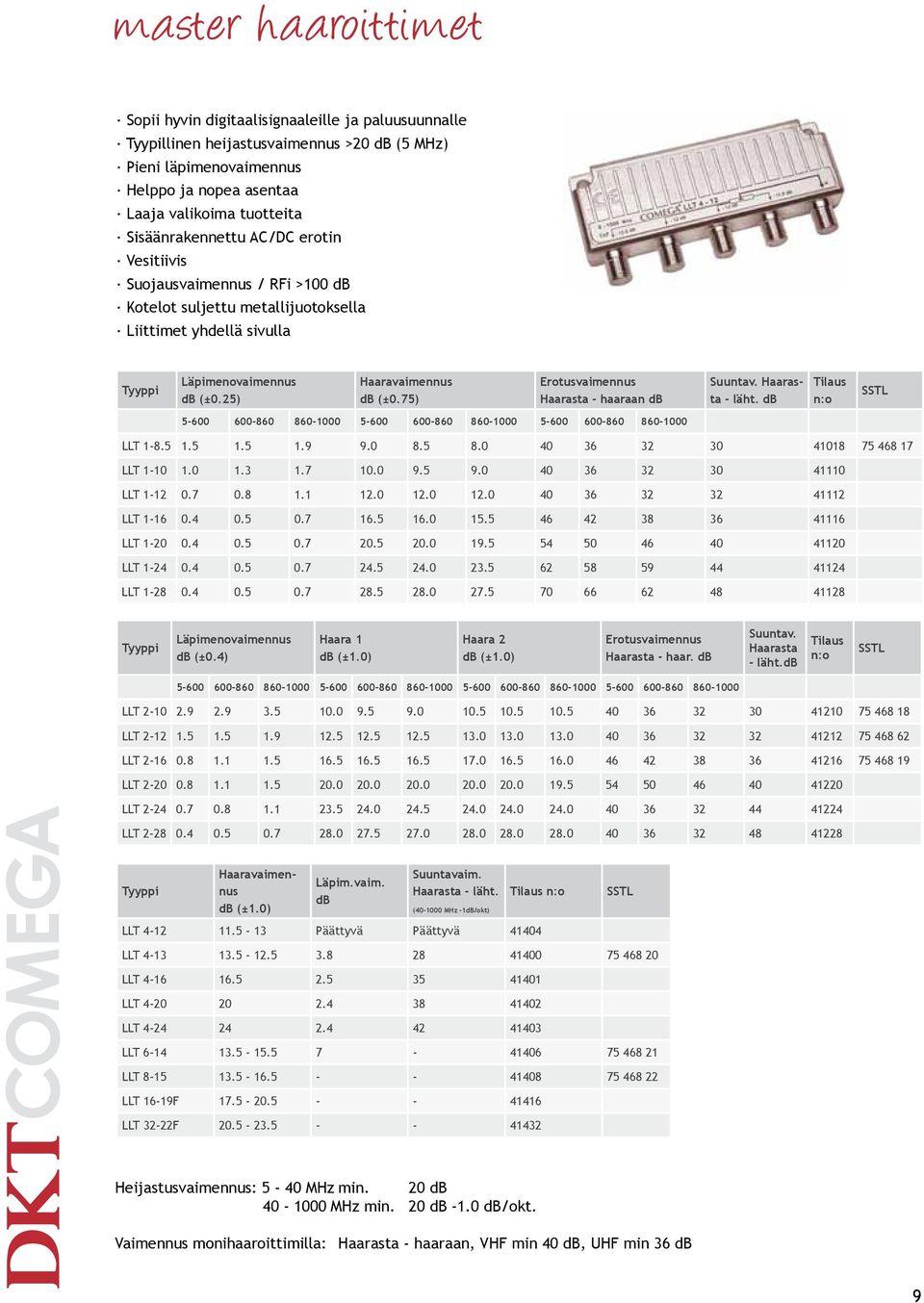

9 master haaroittimet Sopii hyvin digitaalisignaaleille ja paluusuunnalle Tyypillinen heijastusvaimennus >20 (5 MHz) Pieni läpimenovaimennus Helppo ja nopea asentaa Laaja valikoima tuotteita Sisäänrakennettu AC/DC erotin Vesitiivis Suojausvaimennus / RFi >100 Kotelot suljettu metallijuotoksella Liittimet yhdellä sivulla Tyyppi Läpimenovaimennus (±0.25) Haaravaimennus (±0.75) Erotusvaimennus Haarasta - haaraan Suuntav. Haarasta - läht. Tilaus n:o SSTL LLT LLT LLT LLT LLT LLT LLT Tyyppi Läpimenovaimennus (±0.4) Haara 1 (±1.0) Haara 2 (±1.0) Erotusvaimennus Haarasta - haar. Suuntav. Haarasta - läht. Tilaus n:o SSTL LLT LLT LLT LLT LLT LLT Tyyppi Haaravaimennus (±1.0) Läpim.vaim. Suuntavaim. Haarasta - läht. ( MHz -1/okt) Tilaus n:o LLT Päättyvä Päättyvä SSTL LLT LLT LLT LLT LLT LLT LLT 16-19F LLT 32-22F Heijastusvaimennus: 5-40 MHz min MHz min /okt. Vaimennus monihaaroittimilla: Haarasta - haaraan, VHF min 40, UHF min 36 9

10 tv/ula antennirasiat DKTCOMEGA antennirasia mallistosta löytyy kattava valikoima ketjutettavia antennirasioita ja päättyvä antennirasia joka toimii myös satelliittitaajuuksilla. Pieni läpimenovaimennus Helppo asentaa ja kestävä kotelo Asennus syvyys 24 mm Taajuusalueelle MHz Rasia toteutettu suodintekniikalla IEC uros/naaras liittimet (DIN 45330) Tekniset tiedot: Tyyppi: T0BX-SAT T4BX T7B-FIN Tilaus n:o SSTL Tulo ja lähtö Taajuus MHz MHz Läpimenovaimennus Päättyvä rasia Heijastusvaim.* EN Cat. C Cat. C Cat. C TV lähtö Taajuus MHz, 5-68/ MHz 5-68/ MHz Rasiavaimennus Heijastusvaim.* EN Cat. C Cat. C Cat. C Erotusvaimennus lähtöön - >20 >20 Erotusvaim. FM >15 >15 >15 Liittimet IEC-uros IEC-uros IEC-uros FM Taajuus MHz MHz MHz Rasiavaimennus Heijastusvaim.* EN Cat. C Cat. C Cat. C Erotusvaimennus lähtöön - >25 >25 Liittimet Värikoodi IEC-naaras Keltainen IEC-naaras Sininen IEC-naaras Violetti Tyyppi: T10BX T16B-FIN Tilaus n:o SSTL Tulo ja lähtö Taajuus MHz MHz Läpimenovaimennus Heijastusvaim* EN Cat. B Cat. B TV lähtö Taajuus 5-68/ MHz 5-68/ MHz Rasiavaimennus Heijastusvaim.* EN Cat. C Cat. C Erotusvaimennus lähtöön >30 >30 Erotusvaimennus FM >15 >15 Liittimet IEC-uros IEC-uros FM Taajuus MHz MHz Rasiavaimennus Heijastusvaim.* EN Cat. C Cat. C Erotusvaimennus lähtöön >30 >30 Liittimet Värikoodi IEC-naaras Vihreä IEC-naaras Punainen Suojausvaimennus CLASS B: min 65/75 * CENELECIN mukaan: B: 5-40 MHz 18, MHz min /okt. C: 5-40 MHz 14, MHz min /okt. 10

11 tv/ula antennirasiat Teknistä tietoa: Tyyppi: Tilaus n:o T19B-FIN T22B-FIN SSTL Tulo ja lähtö Taajuus MHz MHz Läpimenovaimennus Heijastusvaim* EN Cat. B Cat. B TV lähtö Taajuus 5-68/ MHz 5-68/ MHz Rasiavaimennus Heijastusvaim.* EN Cat. C Cat. C Erotusvaimennus lähtöön >30 >30 Erotusvaimennus FM >15 >15 Liittimet IEC-uros IEC-uros FM Taajuus MHz MHz Rasiavaimennus Heijastusvaim.* EN Cat. C Cat. C Erotusvaimennus lähtöön >30 >30 Liittimet Värikoodi SSTL numero IEC-naaras Valkoinen IEC-naaras Valkoinen Tarvikkeet antennirasioille Tyyppi Kuvaus Tilaus n:o SSTL Pintakuppi Pintakuppi valkoinen, pintakuppi + kehys + keskiölevy R75 T Päätevastus antennirasiaan 75 ohm DKT-KL Keskiölevy antennirasialle, 2-reikäinen, 48 x 48mm, TV / ULA DKT-KL3 Keskiölevy antennirasialle, 3-reikäinen, 48 x 48mm, TV / ULA / SAT Suojausvaimennus CLASS B: min 65/75 * CENELECIN mukaan: B: 5-40 MHz 18, MHz min /okt. C: 5-40 MHz 14, MHz min /okt. 11

12 data antennirasiat, päättyvät DKT tarjoaa käyttöönne data antennirasioiden valikoiman, joka on suunniteltu vastaamaan CENELECIN ja operaattoreiden vaatimuksia, koskien signaalin laatua ja verkon RF-vaatimuksia. Valinta haaroitin tai suodintekniikalla valmistetun data antennirasian välillä mahdollistaa verkon vaimennuksien optimoinnin. Valikoimastamme löytyvät päättyvät rasiat tähtiverkkoihin sekä ketjutettavat rasiat ketjuverkkoihin. Teknistä tietoa: Haaroitin versio Suodin versio Tyyppi: DKT MM 4-65 DKT MM-4-65-FP DKT MM 7-65-FP DKT MM 4-65D Tilaus n:o SSTL Tulo ja lähtö Taajuus Läpimenovaim. Päättyvä rasia Päättyvä rasia Päättyvä rasia Päättyvä rasia Heijastusvaimennus* DATA Taajuus MHz MHz MHz 5-65/ MHz Rasiavaimennus data tulo Rasiavaimennus paluusuunta Heijastusvaimennus* EN Cat. B Cat. B Cat. B Cat. B Erotusvaim. lähtöön Erotusvaim. TV (5-65 MHz) >55 (5-30 MHz) >50 >50 >45 ( MHz) >22 ( MHz) >25 >22 >22 Erotusvaim. FM (5-65 MHz) >55 (5-30 MHz) >45 >45 >50 ( MHz) >35 ( MHz) >40 >40 >25 Liittimet F-naaras F-naaras F-naaras F-naaras TV Taajuusalue MHz MHz MHz MHz Rasiavaimennus Heijastusvaimennus* EN Cat. C Cat. C Cat. C Cat. C Erotusvaim. lähtöön Erotusvaim. FM >15 >15 >15 >15 Liittimet IEC-uros IEC-uros IEC-uros IEC-uros FM Taajuusalue MHz MHz MHz MHz Rasiavaimennus Heijastusvaimennus* EN Cat. D Cat. D Cat. D Cat. D Erotusvaimennus lähtöön Liittimet IEC-naaras IEC-naaras IEC-naaras IEC-naaras Suojausvaimennus CLASS A: min85/75 * CENELECIN mukaan: B: 5-40 MHz 18, MHz min /okt. C: 5-40 MHz 14, MHz min /okt. D: MHz 10 Data antennirasiat toimitetaan etulevyn kanssa ( malli FP ) tai täydellisenä pintakupilla (malli C ) 12

13 data antennirasiat, ketjutettavat Pieni läpimenovaimennus Kolme erillistä lähtöä: DATA/TV/ FM Korkea erotusvaimennus lähtöjen välillä Helppo asentaa ja erittäin luja mekaniikka Asennussyvyys 24 mm Korkea heijastusvaimennus Teknistä tietoa: Haaroitin versio Tyyppi: DKT MM10-65FP DKT MM13-65FP DKT MM16-65FP Tilaus n:o SSTL Tulo ja lähtö Taajuus MHz MHz MHz Läpimenovaim Heijastusvaimennus* EN Cat. B Cat. B Cat. B DATA Taajuus MHz MHz MHz Rasiavaimennus Heijastusvaimennus* EN Cat. B Cat. B Cat. B Erotusvaimennus lähtöön >20 >20 >20 Erotusvaim. TV (5-65 MHz) >60 >60 >60 ( MHz) >30 >30 >30 Erotusvaim. FM (5-65 MHz) >55 >60 >60 ( MHz) >40 >40 > Liittimet F-naaras F-naaras F-naaras TV Taajuus MHz MHz MHz Rasiavaimennus Heijastusvaimennus* EN Cat. C Cat. C Cat. C Erotusvaimennus lähtöön >30 >30 >30 Erotusvaim. FM >15 >15 >15 Liittimet IEC-uros IEC-uros IEC-uros FM Taajuus MHz MHz MHz Rasiavaimennus Heijastusvaimennus* EN Cat. D Cat. D Cat. D Erotusvaimennus lähtöön >30 >30 >30 Liittimet IEC-naaras IEC-naaras IEC-naaras Suojausvaimennus CLASS A: min85/75 * CENELECIN mukaan: B: 5-40 MHz 18, MHz min /okt. C: 5-40 MHz 14, MHz min /okt. D: MHz 10 Data antennirasiat toimitetaan etulevyn kanssa ( malli FP ) tai täydellisenä pintakupilla (malli C ) 13

14 push-on suodin, passiiviset suotimet TV POF-D-L-DKT Erittäin pienikokoinen Push-on TV/Datasuodin joka on helppo loppukäyttäjän itse asentaa suoraan antennipistokeeseen. Tarkoitettu paluusuunnan kaapeliverkkoon. Teknistä tietoa: Tyyppi: TV POF-D-L-DKT Tilaus n:o SSTL DATA Taajuus myötösuunta MHz Taajuus paluusuunta 5-65 MHz Haaravaimennus data tulo ( MHz) 4 Haaravaimennus paluusuunta (5-65 MHz) 0.5 Erotusvaim. Data/TV lähtö (5-65 MHz) >45 ( MHz) >22 ( MHz) >15 Liittimet F-naaras TV Taajuus MHz Haaravaimennus 4.0 Erotusvaim. TV lähtö/ TV tulo (5-65 MHz) >35 Liittimet IEC-uros Mitat 16mm 17mm 20.5mm 22.8mm 4mm 38.4mm 41.6mm 14

15 push-on suodin, passiiviset suotimet Passiivinen push-on suodin täyttää eri kokoonpanoissaan kaikki vaatimukset Data-TV-Radio asennuksissa, asennettuna perinteisen TV / ULA antennirasian päälle. Suodinta valmistetaan eri versiota. Suodin versio on suunniteltu erittäin pienellä paluusuunnan vaimennuksella ja erittäin korkealla TV / DATA erotusvaimennuksella. Standardi versiot on toteutettu haaroitintekniikalla, joten paluusuunnan vaimennukset ovat korkeammat mutta TV / DATA erotusvaimennus silti riittävän korkea. Sopii itse loppukäyttäjän asennettavaksi Häiriötön toiminta kaapelimodeemille ja televisiolle Edullinen ja laadukas ratkaisu Teknistä tietoa: Suodin versio Haaroitin versio Tyyppi: POF 1-4 POF 1-10 POF 7-7 POF 4-4 Tilaus n:o SSTL DATA Taajuus myötösuunta MHz MHz MHz MHz Taajuus paluusuunta 5-65 MHz 5-65 MHz 5-65 MHz 5-65 MHz Haaravaimennus data tulo ( MHz) 4.0 (±0.5 ) 10.0 (±1.0 ) 7.0 (±1.0 ) 4.0 (±0.5 ) Haaravaimennus paluusuunta (5-65 MHz) 0.6 (±0.5 ) 0.6 (±0.5 ) 7.0 (±1.0 ) 4.0 (±0.5 ) Erotusvaim. Data/TV lähtö (5-65 MHz) ( MHz) ( MHz) Liittimet F-naaras F-naaras F-naaras F-naaras TV Taajuus MHz MHz MHz MHz Haaravaimennus 4.0 (±0.5 ) 1.6 (±0.5 ) 2.0 (±0.5 ) 4.0 (±0.5 ) Erotusvaim. TV lähtö/ TV tulo (5-65 MHz) (5-65 MHz) 35 Liittimet IEC-uros IEC-uros IEC-uros IEC-uros FM Taajuus MHz MHz MHz MHz Haaravaimennus 0.6 (±0.5 ) 0.6 (±0.5 ) 0.6 (±0.5 ) 0.6 (±0.5 ) Erotusvaim. FM lähtö/ FM tulo (5-65 MHz) Liittimet IEC-naaras IEC-naaras IEC-naaras IEC-naaras Heijastusvaimennus kaikissa porteissa Cat. B Cat. B Cat. B Cat. B Suojausvaim. CLASS A: min 85/75 min 85/75 min 85/75 min 85/75 * CENELECIN mukaan: B: 5-40 MHz 18, MHz min /okt. * POF suodin asennetaan standardi TV / ULA antennirasian päälle 15

16 push-on yhdyssuodin, tv/ula Tarvitseeko asiakkaasi lisää antennipisteitä asuntoonsa? Se onnistuu helposti POF TV/FM suotimen avulla. Suodin yhdistää uudelleen yhteen TV ja ULA signaalit, minkä jälkeen voit jakaa ne useampaan pisteeseen menettämättä mitään verkossa olevia palveluita. POF TV/FM on valmistettu pienellä suodinvaimennuksella mutta korkealla erotusvaimennuksella. Suotimen jälkeen voidaan asentaa esimerkiksi DKTCOMEGA MC20TA vahvistin ja haaroitin 4:n tai 8:n, jolloin asuntoon saadaan 4-8 antennipistettä lisää, signaalilaadun kuitenkaan kärsimättä ja kaikilla pisteillä on sekä TV että ULA palvelut. Korkea säteilytiiviys, CENELEC luokka A, min. 85/75 Erittäin luja mekaniikka Pieni läpimenovaimennus ja korkea erotusvaimennus Sopii itse loppukäyttäjän asennettavaksi Edullinen ja laadukas ratkaisu Teknistä tietoa: TV/FM versio Tyyppi: POF TV/FM Tilaus n:o SSTL TV Taajuusalue 5-65MHz MHz Läpimenovaim MHz 0.5 (±0.5 ) MHz 1.0 (±0.5 ) MHz 0.5 (±0.5 ) Erotusvaimennus ( MHz) 20 min Erotusvaim. TV/FM 25 Liittimet IEC-naaras / F-naaras FM Taajuusalue MHz Haaravaim MHz 0.8 (±0.5 ) Vaimennus (5-65 MHz MHz) 20 min Liittimet IEC-uros / F-naaras Heijastusvaimennus* EN Cat. B Suojausvaimennus CLASS A: min 85/75 * CENELECIN mukaan: B: 5-40 MHz 18, MHz min /okt. 16

17 data suodin DKTCOMEGA:n DVU tuotteet on suunniteltu minimoimaan kohina myötösuunnan taajuusalueella kun sisäverkkoon lisätään paluusuunnan DATA palveluita. DVU 4, DVU 7 ja DVU 9-5 suotimissa on sisäänrakennettu paluusuunnan estosuodin, jolla minimoidaan kohina myötösuunnan taajuusalueella. Suodintekniikan ansiosta on DATA ja TV-taajuusalueiden erotusvaimennus erittäin korkea; min. 50. Tällä taataan kaapelimodeemin ja TV:n häiriötön toiminta vaikka molempia käytettäisiin yhtäaikaa. Tyyppi Data TV/R TV/R Tilaus n:o DVU DVU DVU Tärkeitä ominaisuuksia Erittäin korkea säteilytiiviys on tarpeen ( RFi > 100 ) johtuen voimakkaasta kaapelimodeemin paluusuunnan signaalista. Paluusuunnan estosuodin estää kohinan pääsyn myötösuunnan taajuusalueelle (min. 50 ) mikä parantaa KTV-palveluiden kantoaalto - kohinasuhdetta. Heijastusvaimennus: Suojausvaimennus 5-40 MHz 20, MHz min /okt. (RFi) 100 Rakennettu vastaamaan CENELECIN vaatimuksia. Yksiköt DVU 4 ja DVU 7 sopivat DKTCOMEGA MC-sarjan jakoverkon vahvistimien koteloon asennettaviksi. 17

18 llc rvu yhdyssuodin DKTCOMEGA:n LLC sarjan RF-yhdyssuotimet yhdistää tai jakaa taajuusalueita RF-laajakaistan kaapelijärjestelmässä. Tuotteen versiosta riippuen yhdistää voi VHF, UHF, TV, FM, TV tai Satelliitti-IF taajuudet. Tyyppi Tulo 1 Tulo 2 Päästö Esto Tilaus n:o MHz MHz Portti 1 Portti 2 Portti 1 Portti 2 LLC RVU LLC RVU LLC VU DC LLC VFU 5-70 / DC LLC TS DC Heijastusvaimennus: 5-40 MHz min. 20, MHz min /okt. tilt Suunniteltu korjaamaan signaalia verkossa ja pitämään oikea signaalikuva. Tyyppi Vaimennus ± 0.3 Tilaus n:o 5 MHz 450 MHz 860 MHz T5-1000C T C T5-600C T10-600C CS Heijastusvaimennus: Suojausvaimennus: AC/DC: Mitat: 5-40 MHz 22, MHz min /okt. Min. 85/75 - Class A Ei sovi lähettämiseen AC/DC:sta 46 x 12 mm 18

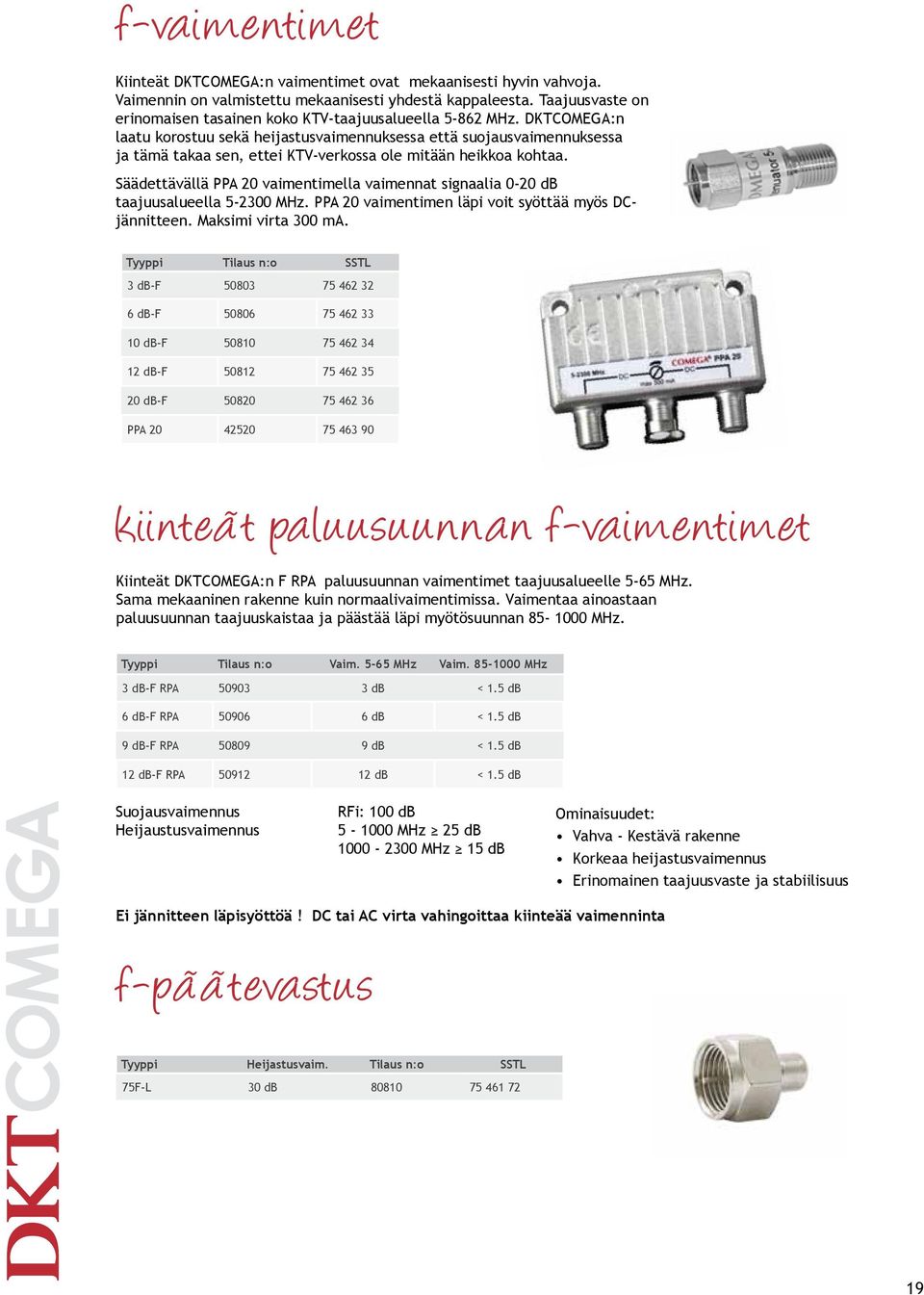

19 f-vaimentimet Kiinteät DKTCOMEGA:n vaimentimet ovat mekaanisesti hyvin vahvoja. Vaimennin on valmistettu mekaanisesti yhdestä kappaleesta. Taajuusvaste on erinomaisen tasainen koko KTV-taajuusalueella MHz. DKTCOMEGA:n laatu korostuu sekä heijastusvaimennuksessa että suojausvaimennuksessa ja tämä takaa sen, ettei KTV-verkossa ole mitään heikkoa kohtaa. Säädettävällä PPA 20 vaimentimella vaimennat signaalia 0-20 taajuusalueella MHz. PPA 20 vaimentimen läpi voit syöttää myös DCjännitteen. Maksimi virta 300 ma. Tyyppi Tilaus n:o SSTL 3 -F F F F F PPA kiinteät paluusuunnan f-vaimentimet Kiinteät DKTCOMEGA:n F RPA paluusuunnan vaimentimet taajuusalueelle 5-65 MHz. Sama mekaaninen rakenne kuin normaalivaimentimissa. Vaimentaa ainoastaan paluusuunnan taajuuskaistaa ja päästää läpi myötösuunnan MHz. Tyyppi Tilaus n:o Vaim MHz Vaim MHz 3 -F RPA < F RPA < F RPA < F RPA < 1.5 Suojausvaimennus Heijaustusvaimennus RFi: MHz MHz 15 Ominaisuudet: Vahva - Kestävä rakenne Korkeaa heijastusvaimennus Erinomainen taajuusvaste ja stabiilisuus Ei jännitteen läpisyöttöä! DC tai AC virta vahingoittaa kiinteää vaimenninta f-päätevastus Tyyppi Heijastusvaim. Tilaus n:o SSTL 75F-L

20 4G verkon alipäästösuodin PPC ULP G on erinomainen valinta 4G matkapuhelin verkon aiheuttaman häiriön poistamiseen UHF antennin tulosta. Suodin läpäisee taajuusalueen MHz eli aina UHF kanavaan E59 saakka. Kanavasta E60 ylöspäin suodin vaimentaa UHF taajuudet > 40 tasolla 1000 MHz saakka. Tyyppi Kuvaus Tilaus n:o SSTL ULP G päästö MHz vaimennus , esto MHz vaimennus > F-uros - naaras liittimet alipäästösuotimet DKTCOMEGA alipäästösuotimet uudella, helposti asennettavalla kotelolla, F-liittimillä ja juotetulla takalevyllä joka takaa korkean suojausvaimennuksen. Korkea estovaimennus > 55 Pieni läpimenovaimennus, tyypillisesti 1 Korkea suojausvaimennus, CENELEC Class A Suuri heijastusvaimennus. Paljon erilaisia päästö/esto yhdistelmiä Tyyppi Kuvaus Tilaus n:o LPF 230F-C päästö MHz esto MHz LPF 270F-C päästö MHz esto MHz LPF 300F-C päästö MHz esto MHz LPF 326F-C päästö MHz esto MHz LPF 400F-C päästö MHz esto MHz LPF 444F-C päästö MHz esto MHz

21 maadoituskiskot Kathrein maadoituskiskoilla toteutat helposti antennikeskukselle tulevien ja sieltä lähtevien antennikaapeleiden potentiaalitasauksen.valikoimassa on maadoituskiskot ja 9 kaapelille. Maadoituskiskot sistältävät aina F-naarasliittimet joten ne ovat täysin valmiita asennettaviksi. 19 räkkiin asennettavissa malleissa löytyy versiot aina 40-kaapelin potentiaalintasaukseen. Passiivikomponenttien ja maadoituskiskojen väliset kytkenät teet helposti ja nopeasti DKT JUMP-xxx-EX-HF jumpper kaapeleilla (kts. sivu 8) Tekniset tiedot: Tyyppi: EMU 21 EMU 22 EMU 24 EMU 90 Tilaus nro: SSTL Taajuusalueelle MHz MHz MHz MHz Läpimenovaimennus 0,5 ± 0,3 0,5 ± 0,3 0,5 ± 0,3 0,5 ± 0,3 Suojausvaimennus SA / RFi > 90 > 90 > 90 > 90 DC Läpisyöttöjännite / virta max. 24 V / 2A max. 24 V / 2A max. 24 V / 2A max. 24 V / 2A Maadoitettavien kaapelien määrä ylijännite/ukkossuoja Kathrein KAZ 11 ylijännite / ukkossuojalla suojaat verkon komponentit ylijännitepurkauksilta. Parhaan tehon saavuttamiseksi ylijännitesuoja asennetaan aina mahdollisimman lähelle suojattavaa komponenttia. Soveltuu KTV, terrestiaali ja satelliittivälitaajuus verkkoihin. Läpäisee 22 khz ja DiSEqC signaalit. Voidaan asentaa suoraan seinälle tai C-asennuskiskoon. Ylijännitesuojassa on F-naarasliittimet ja -20 mittapiste. Tekniset tiedot: Tyyppi: KAZ 11 Tilaus nro: SSTL Taajuusalueelle MHz Läpimenovaimennus Suojausvaimennus SA / RFi > 85 DC Läpisyöttöjännite / virta max. 24 V / 2A Kytkentä esimerkki EMU xx 21

22 galvaaniset erottimet Käyttämällä galvaanisia erottimia voit minimoida potentiaalierot verkossa. Tuote asennetaan ennen taloverkon vahvistinta tulokaapelin ja vahvistimen väliin. Galvaanisella erottimella poistetaan mahdolliset potentiaalierot tulokaapelin ja talon sähköverkon välillä. Sitä voidaan käyttää missä tahansa, jotta vältyttäisiin mahdolliselta huminalta ja ribbel jännitteeltä, joka aiheuttaa kuvaan juovahäiriöitä tai digikuvan pixelöitymistä. Tekniset tiedot: Tyyppi: Gi 1 Tilaus nro: SSTL Taajuusvaste MHz Läpimenovaimennus IN-OUT 0.5 Heijastusvaimennus IN-OUT > 16 Yleiset tiedot: Suojausvaimennus SA/RFi Testijännite 1 (EN ) Testijännite 2 (EN ) Liittimet Koko ilman muovikoteloa Paino EN Class B 2,2 kv VDC, 1 minuutin ajan, virta < 0.7 ma 230 VAC (50-60 Hz), vuotovirta < 8 ma F-naaras 61 mm x 68 mm x 30 mm 130 g 22

CAVEL CAVEL DKTCOMEGA:n tehtävä

CAVEL CAVEL DKTCOMEGA:n tehtävä koaksiaalikaapelit Italiana Conduttori Srl on valmistanut koaksiaalikaapeleita CAVEL tuotemerkillä vuodesta 1968 alkaen. Näiden vuosien aikana yritys on jatkuvasti kasvanut. CAVEL on tunnettu ja saanut
