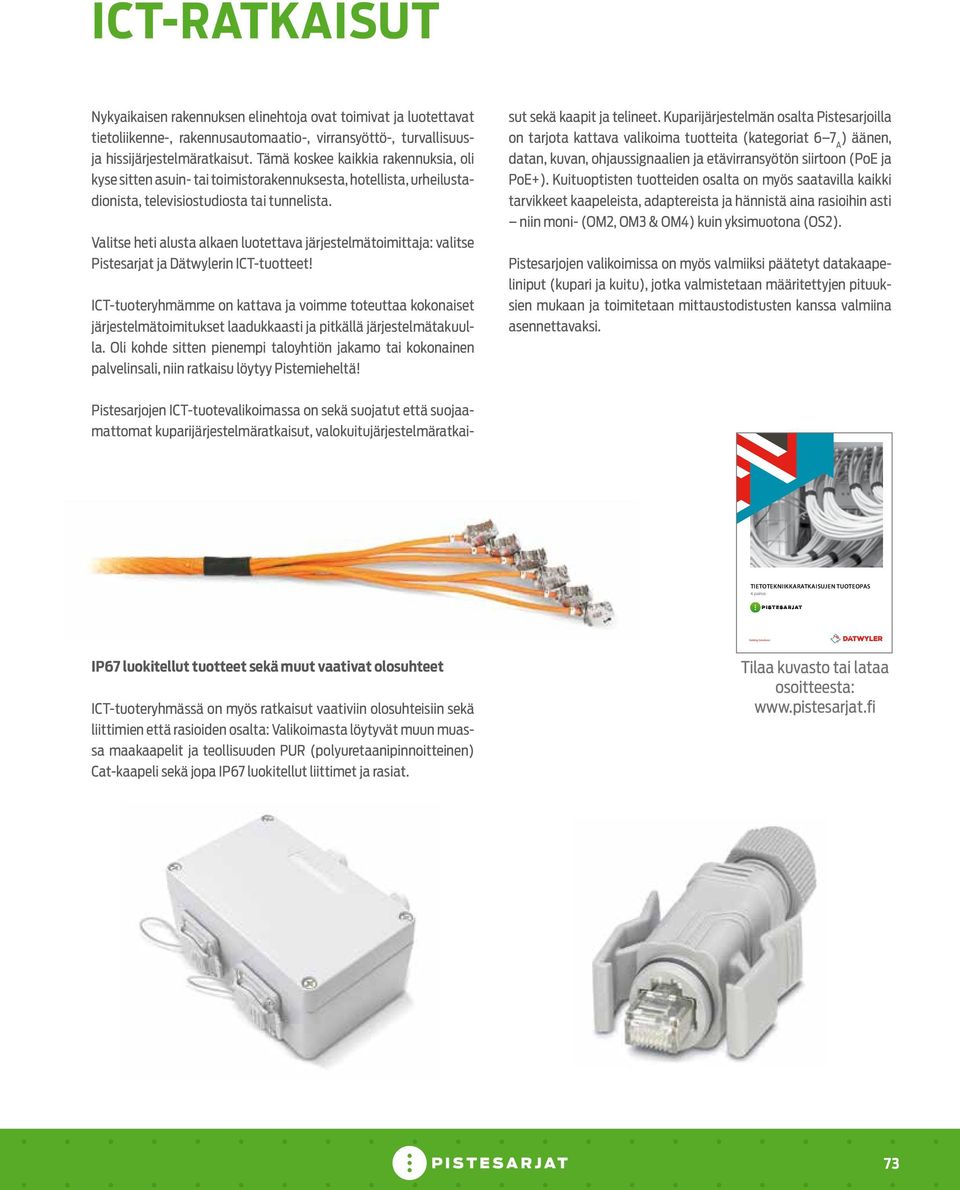

2 Oikeus teknisiin muutoksiin pidätetään. pistesarjat oy Karvaamokuja 1, Helsinki Jatkokatu 2, lahti Puh Faksi myynti@pistesarjat.fi ICT-RATKAISUT Nykyaikaisen rakennuksen elinehtoja ovat toimivat ja luotettavat tietoliikenne-, rakennusautomaatio-, virransyöttö-, turvallisuusja hissijärjestelmäratkaisut. Tämä koskee kaikkia rakennuksia, oli kyse sitten asuin- tai toimistorakennuksesta, hotellista, urheilustadionista, televisiostudiosta tai tunnelista. Valitse heti alusta alkaen luotettava järjestelmätoimittaja: valitse Pistesarjat ja Dätwylerin ICT-tuotteet! ICT-tuoteryhmämme on kattava ja voimme toteuttaa kokonaiset järjestelmätoimitukset laadukkaasti ja pitkällä järjestelmätakuulla. Oli kohde sitten pienempi taloyhtiön jakamo tai kokonainen palvelinsali, niin ratkaisu löytyy Pistemieheltä! sut sekä kaapit ja telineet. Kuparijärjestelmän osalta Pistesarjoilla on tarjota kattava valikoima tuotteita (kategoriat 6 7 A ) äänen, datan, kuvan, ohjaussignaalien ja etävirransyötön siirtoon (PoE ja PoE+). Kuituoptisten tuotteiden osalta on myös saatavilla kaikki tarvikkeet kaapeleista, adaptereista ja hännistä aina rasioihin asti niin moni- (OM2, OM3 & OM4) kuin yksimuotona (OS2). Pistesarjojen valikoimissa on myös valmiiksi päätetyt datakaapeliniput (kupari ja kuitu), jotka valmistetaan määritettyjen pituuksien mukaan ja toimitetaan mittaustodistusten kanssa valmiina asennettavaksi. Pistesarjojen ICT-tuotevalikoimassa on sekä suojatut että suojaamattomat kuparijärjestelmäratkaisut, valokuitujärjestelmäratkai- TieToTekniikkaraTkaiSujen TuoTeopaS TieToTekniikkaraTkaiSujen TuoTeopaS 4. painos 2013 Datwyler - Data Solutions Product Guide - fi - 08/2013 Cabling Solutions IP67 luokitellut tuotteet sekä muut vaativat olosuhteet ICT-tuoteryhmässä on myös ratkaisut vaativiin olosuhteisiin sekä liittimien että rasioiden osalta: Valikoimasta löytyvät muun muassa maakaapelit ja teollisuuden PUR (polyuretaanipinnoitteinen) Cat-kaapeli sekä jopa IP67 luokitellut liittimet ja rasiat. Tilaa kuvasto tai lataa osoitteesta: 73

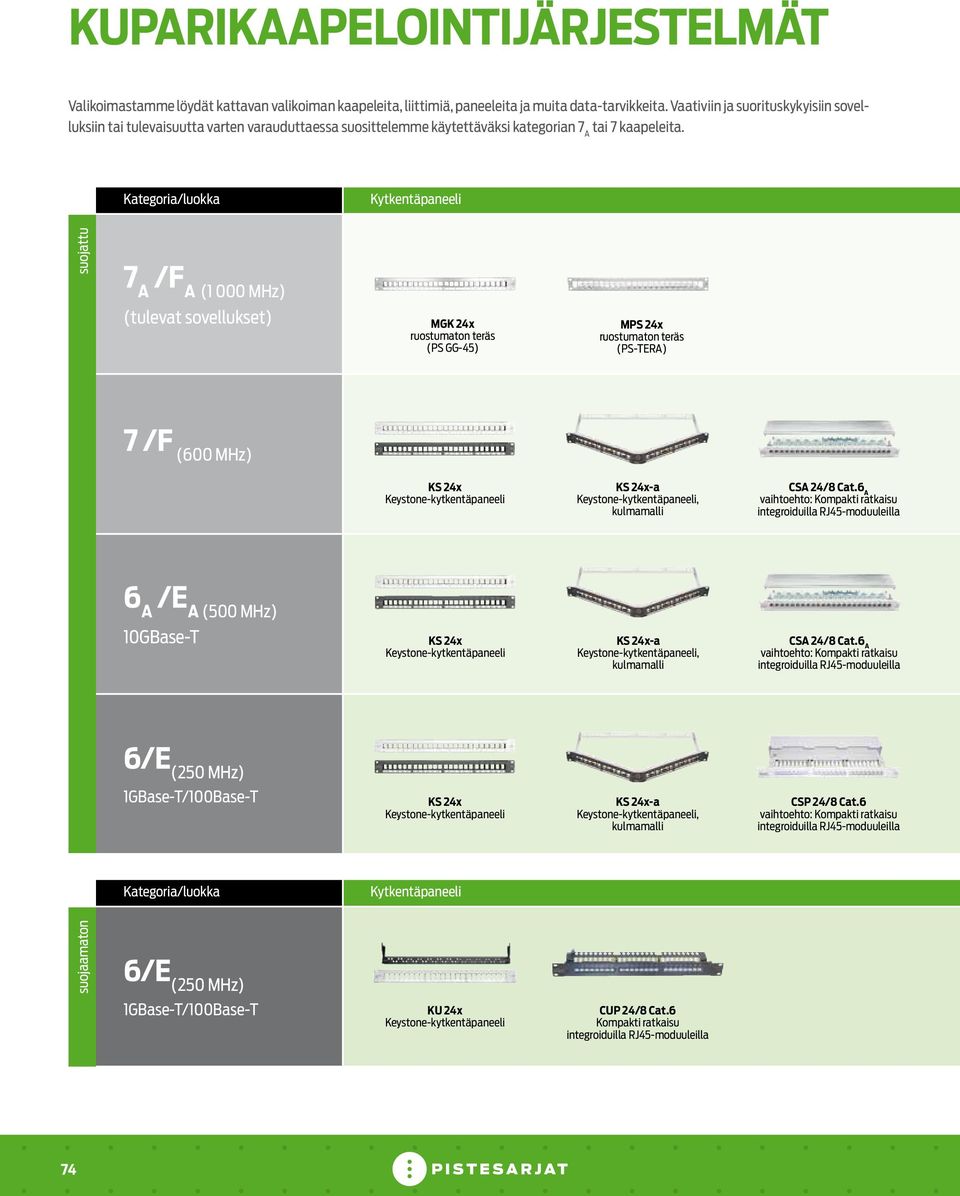

3 KUPARIKAAPELOINTIJÄRJESTELMÄT Valikoimastamme löydät kattavan valikoiman kaapeleita, liittimiä, paneeleita ja muita data-tarvikkeita. Vaativiin ja suorituskykyisiin sovelluksiin tai tulevaisuutta varten varauduttaessa suosittelemme käytettäväksi kategorian 7 A tai 7 kaapeleita. Kategoria/luokka Kytkentäpaneeli suojattu 7 A /F A (1 000 MHz) (tulevat sovellukset) MGK 24x ruostumaton teräs (PS GG-45) MPS 24x ruostumaton teräs (PS-TERA) 7 /F (600 MHz) KS 24x Keystone-kytkentäpaneeli KS 24x-a Keystone-kytkentäpaneeli, kulmamalli CSA 24/8 Cat.6 A vaihtoehto: Kompakti ratkaisu integroiduilla RJ45-moduuleilla 6 A /E A (500 MHz) 10GBase-T KS 24x Keystone-kytkentäpaneeli KS 24x-a Keystone-kytkentäpaneeli, kulmamalli CSA 24/8 Cat.6 A vaihtoehto: Kompakti ratkaisu integroiduilla RJ45-moduuleilla 6/E (250 MHz) 1GBase-T/100Base-T KS 24x Keystone-kytkentäpaneeli KS 24x-a Keystone-kytkentäpaneeli, kulmamalli CSP 24/8 Cat.6 vaihtoehto: Kompakti ratkaisu integroiduilla RJ45-moduuleilla Kategoria/luokka Kytkentäpaneeli suojaamaton 6/E (250 MHz) 1GBase-T/100Base-T KU 24x Keystone-kytkentäpaneeli CUP 24/8 Cat.6 Kompakti ratkaisu integroiduilla RJ45-moduuleilla 74

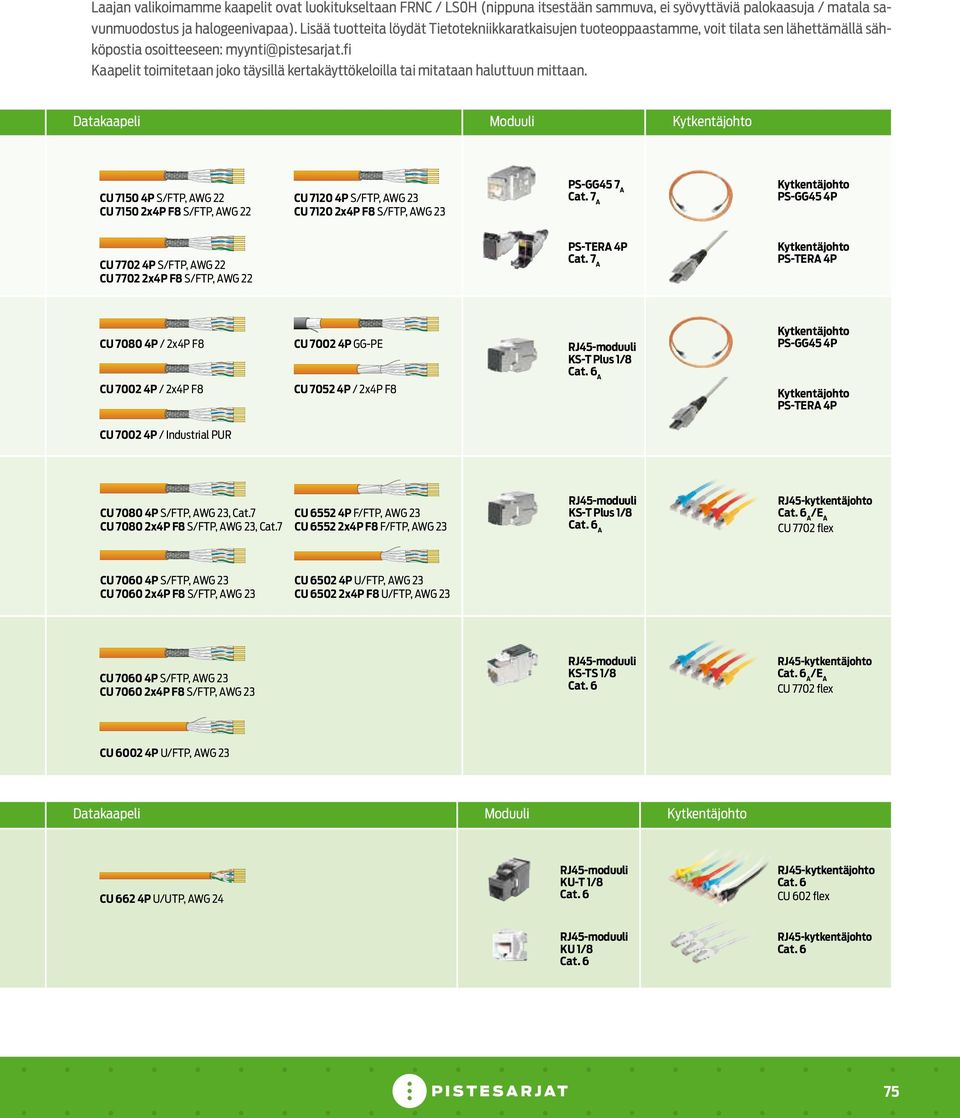

4 Laajan valikoimamme kaapelit ovat luokitukseltaan FRNC / LS0H (nippuna itsestään sammuva, ei syövyttäviä palokaasuja / matala savunmuodostus ja halogeenivapaa). Lisää tuotteita löydät Tietotekniikkaratkaisujen tuoteoppaastamme, voit tilata sen lähettämällä sähköpostia osoitteeseen: myynti@pistesarjat.fi Kaapelit toimitetaan joko täysillä kertakäyttökeloilla tai mitataan haluttuun mittaan. Datakaapeli Moduuli Kytkentäjohto CU P S/FTP, AWG 22 CU x4P F8 S/FTP, AWG 22 CU P S/FTP, AWG 23 CU x4P F8 S/FTP, AWG 23 PS-GG45 7 A Cat. 7 A Kytkentäjohto PS-GG45 4P CU P S/FTP, AWG 22 CU x4P F8 S/FTP, AWG 22 PS-TERA 4P Cat. 7 A Kytkentäjohto PS-TERA 4P CU P / 2x4P F8 CU P / 2x4P F8 CU P GG-PE CU P / 2x4P F8 RJ45-moduuli KS-T Plus 1/8 Cat. 6 A Kytkentäjohto PS-GG45 4P Kytkentäjohto PS-TERA 4P CU P / Industrial PUR CU P S/FTP, AWG 23, Cat.7 CU x4P F8 S/FTP, AWG 23, Cat.7 CU P F/FTP, AWG 23 CU x4P F8 F/FTP, AWG 23 RJ45-moduuli KS-T Plus 1/8 Cat. 6 A RJ45-kytkentäjohto Cat. 6 A /E A CU 7702 flex CU P S/FTP, AWG 23 CU x4P F8 S/FTP, AWG 23 CU P U/FTP, AWG 23 CU x4P F8 U/FTP, AWG 23 CU P S/FTP, AWG 23 CU x4P F8 S/FTP, AWG 23 RJ45-moduuli KS-TS 1/8 Cat. 6 RJ45-kytkentäjohto Cat. 6 A /E A CU 7702 flex CU P U/FTP, AWG 23 Datakaapeli Moduuli Kytkentäjohto CU 662 4P U/UTP, AWG 24 RJ45-moduuli KU-T 1/8 Cat. 6 RJ45-kytkentäjohto Cat. 6 CU 602 flex RJ45-moduuli KU 1/8 Cat. 6 RJ45-kytkentäjohto Cat. 6 75

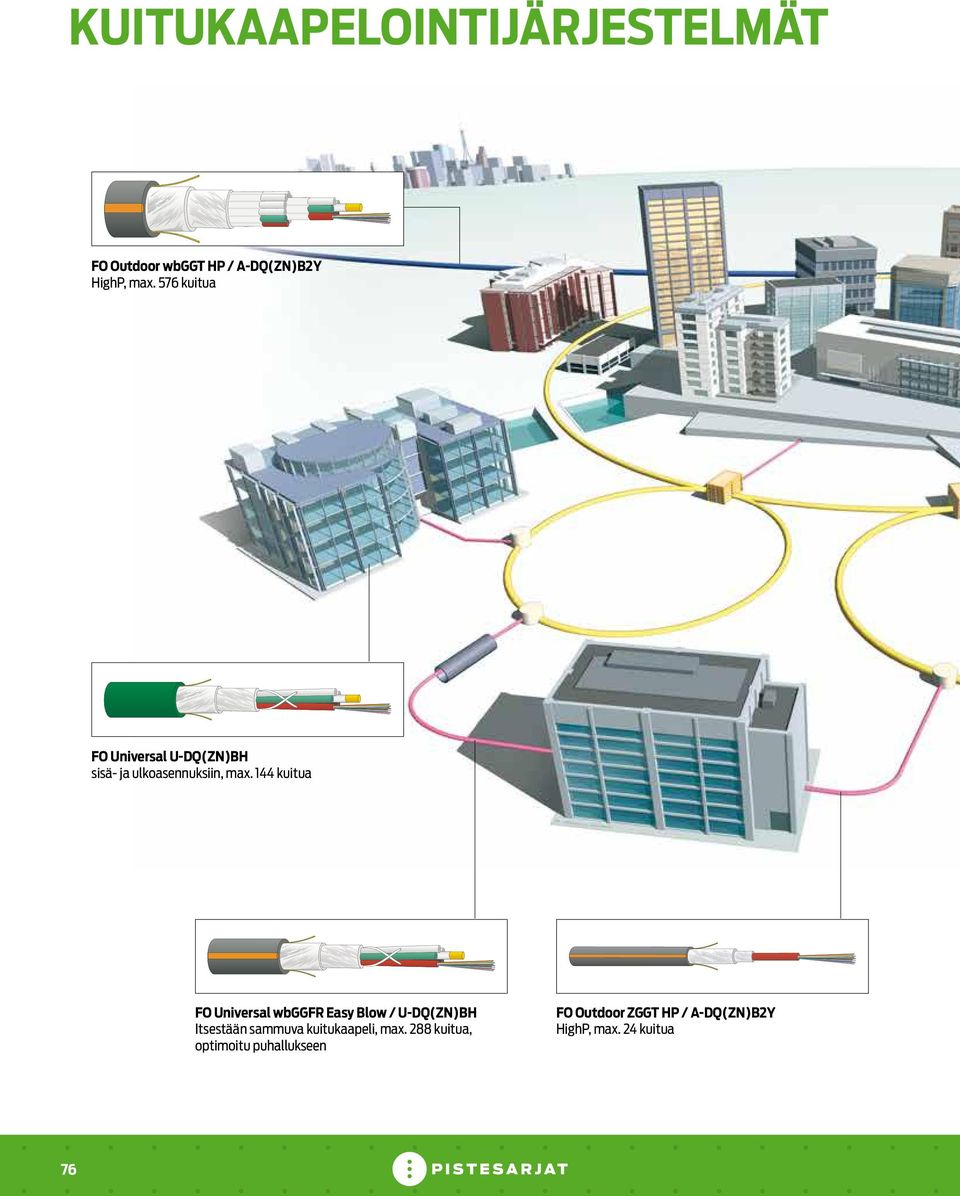

5 KUITUKAAPELOINTIJÄRJESTELMÄT FO Outdoor wbggt HP / A-DQ(ZN)B2Y HighP, max. 576 kuitua FO Universal U-DQ(ZN)BH sisä- ja ulkoasennuksiin, max. 144 kuitua FO Universal wbggfr Easy Blow / U-DQ(ZN)BH Itsestään sammuva kuitukaapeli, max. 288 kuitua, optimoitu puhallukseen FO Outdoor ZGGT HP / A-DQ(ZN)B2Y HighP, max. 24 kuitua 76

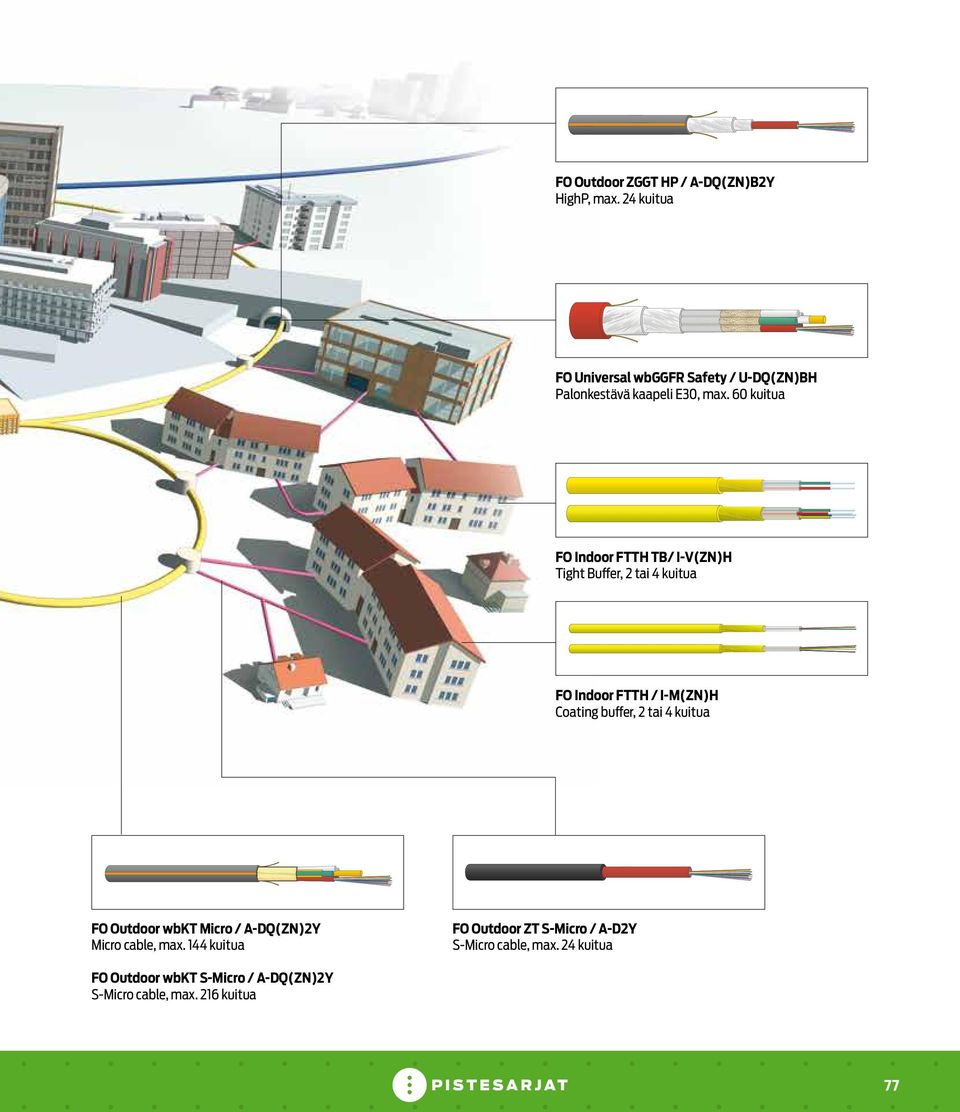

6 FO Outdoor ZGGT HP / A-DQ(ZN)B2Y HighP, max. 24 kuitua FO Universal wbggfr Safety / U-DQ(ZN)BH Palonkestävä kaapeli E30, max. 60 kuitua FO Indoor FTTH TB/ I-V(ZN)H Tight Buffer, 2 tai 4 kuitua FO Indoor FTTH / I-M(ZN)H Coating buffer, 2 tai 4 kuitua FO Outdoor wbkt Micro / A-DQ(ZN)2Y Micro cable, max. 144 kuitua FO Outdoor ZT S-Micro / A-D2Y S-Micro cable, max. 24 kuitua FO Outdoor wbkt S-Micro / A-DQ(ZN)2Y S-Micro cable, max. 216 kuitua 77

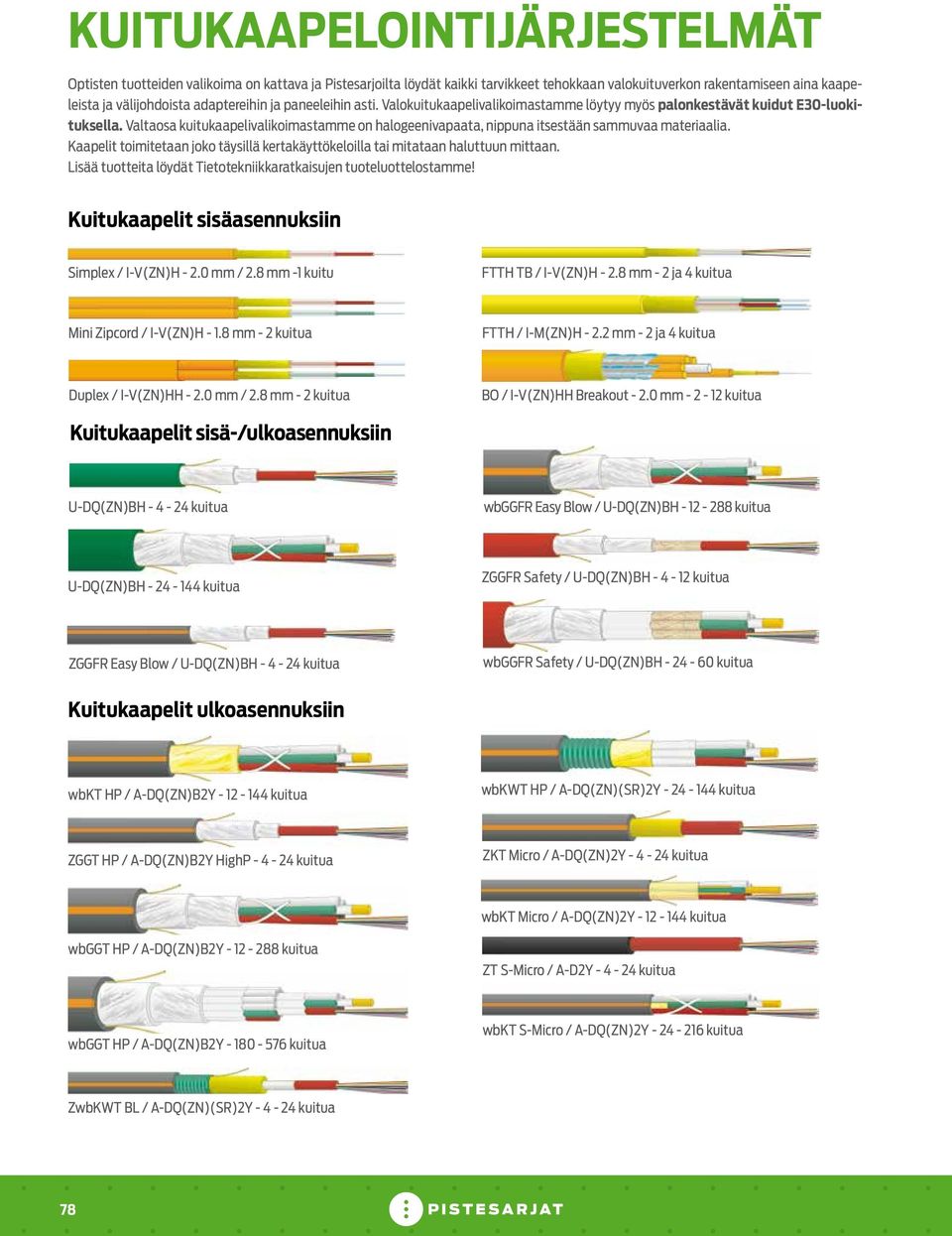

7 KUITUKAAPELOINTIJÄRJESTELMÄT Optisten tuotteiden valikoima on kattava ja Pistesarjoilta löydät kaikki tarvikkeet tehokkaan valokuituverkon rakentamiseen aina kaapeleista ja välijohdoista adaptereihin ja paneeleihin asti. Valokuitukaapelivalikoimastamme löytyy myös palonkestävät kuidut E30-luokituksella. Valtaosa kuitukaapelivalikoimastamme on halogeenivapaata, nippuna itsestään sammuvaa materiaalia. Kaapelit toimitetaan joko täysillä kertakäyttökeloilla tai mitataan haluttuun mittaan. Lisää tuotteita löydät Tietotekniikkaratkaisujen tuoteluottelostamme! Kuitukaapelit sisäasennuksiin Simplex / I-V(ZN)H mm / 2.8 mm -1 kuitu FTTH TB / I-V(ZN)H mm - 2 ja 4 kuitua Mini Zipcord / I-V(ZN)H mm - 2 kuitua FTTH / I-M(ZN)H mm - 2 ja 4 kuitua Duplex / I-V(ZN)HH mm / 2.8 mm - 2 kuitua BO / I-V(ZN)HH Breakout mm kuitua Kuitukaapelit sisä-/ulkoasennuksiin U-DQ(ZN)BH kuitua wbggfr Easy Blow / U-DQ(ZN)BH kuitua U-DQ(ZN)BH kuitua ZGGFR Safety / U-DQ(ZN)BH kuitua ZGGFR Easy Blow / U-DQ(ZN)BH kuitua wbggfr Safety / U-DQ(ZN)BH kuitua Kuitukaapelit ulkoasennuksiin wbkt HP / A-DQ(ZN)B2Y kuitua wbkwt HP / A-DQ(ZN)(SR)2Y kuitua ZGGT HP / A-DQ(ZN)B2Y HighP kuitua ZKT Micro / A-DQ(ZN)2Y kuitua wbkt Micro / A-DQ(ZN)2Y kuitua wbggt HP / A-DQ(ZN)B2Y kuitua ZT S-Micro / A-D2Y kuitua wbggt HP / A-DQ(ZN)B2Y kuitua wbkt S-Micro / A-DQ(ZN)2Y kuitua ZwbKWT BL / A-DQ(ZN)(SR)2Y kuitua 78

8 KUITUKAAPELOINTIJÄRJESTELMÄT Pistesarjojen valikoimista löytyy laadukkaat kuitukytkentäkaapelit, häntäkaapelit ja kuiturunkokaapelit valmiiksi päätettyinä. Lisäksi laajasta valikoimasta löytyvät kaikki liitin- ja paneelitarvikkeet sekä kytkentäkaapit ja -kotelot. Dätwylerin tuotteista löytyvät ratkaisut niin pienenmpiin talokeskuksiin kuin aina suurien data-keskusten tarpeisiinkin. Kuituliittimet Valokuituadapterit ja liittimet LC IEC LC-Duplex for round cables IEC SC/APC IEC LSH/APC IEC Kuiturunko- ja häntäkaapelit LF3 IEC MPO (MTP ) IEC Kuitukytkentä Kuiturunkokaapelit päätettynä puristuksenkestävällä tai tekstiilisuojalla Häntäkaapelit SCD... LSH... Kuitukytkentälaitteet/ Kuitukytkentätarvikkeet ST... SC/APC... MT-RJ... LCD... Kuitukaapelien 19 pääte- ja liitospaneelit 79

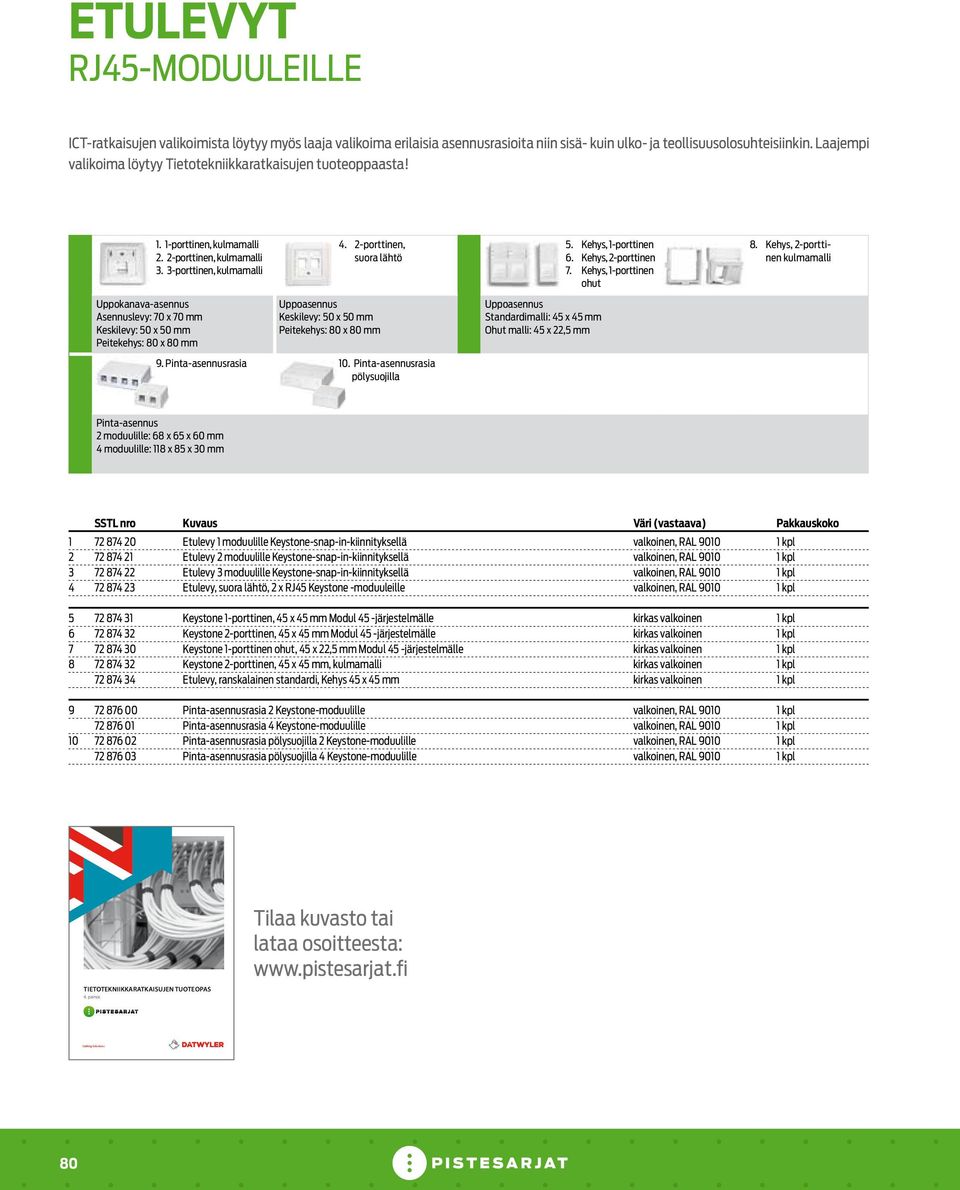

9 ETULEVYT RJ45-MODUULEILLE ICT-ratkaisujen valikoimista löytyy myös laaja valikoima erilaisia asennusrasioita niin sisä- kuin ulko- ja teollisuusolosuhteisiinkin. Laajempi valikoima löytyy Tietotekniikkaratkaisujen tuoteoppaasta! Uppokanava-asennus Asennuslevy: 70 x 70 mm Keskilevy: 50 x 50 mm Peitekehys: 80 x 80 mm 1. 1-porttinen, kulmamalli 2. 2-porttinen, kulmamalli 3. 3-porttinen, kulmamalli 4. 2-porttinen, suora lähtö Uppoasennus Keskilevy: 50 x 50 mm Peitekehys: 80 x 80 mm 9. Pinta-asennusrasia 10. Pinta-asennusrasia pölysuojilla Uppoasennus Standardimalli: 45 x 45 mm Ohut malli: 45 x 22,5 mm 5. Kehys, 1-porttinen 6. Kehys, 2-porttinen 7. Kehys, 1-porttinen ohut 8. Kehys, 2-porttinen kulmamalli Pinta-asennus 2 moduulille: 68 x 65 x 60 mm 4 moduulille: 118 x 85 x 30 mm SSTL nro Kuvaus Väri (vastaava) Pakkauskoko Etulevy 1 moduulille Keystone-snap-in-kiinnityksellä valkoinen, RAL kpl Etulevy 2 moduulille Keystone-snap-in-kiinnityksellä valkoinen, RAL kpl Etulevy 3 moduulille Keystone-snap-in-kiinnityksellä valkoinen, RAL kpl Etulevy, suora lähtö, 2 x RJ45 Keystone -moduuleille valkoinen, RAL kpl Keystone 1-porttinen, 45 x 45 mm Modul 45 -järjestelmälle kirkas valkoinen 1 kpl Keystone 2-porttinen, 45 x 45 mm Modul 45 -järjestelmälle kirkas valkoinen 1 kpl Keystone 1-porttinen ohut, 45 x 22,5 mm Modul 45 -järjestelmälle kirkas valkoinen 1 kpl Keystone 2-porttinen, 45 x 45 mm, kulmamalli kirkas valkoinen 1 kpl Etulevy, ranskalainen standardi, Kehys 45 x 45 mm kirkas valkoinen 1 kpl Pinta-asennusrasia 2 Keystone-moduulille valkoinen, RAL kpl Pinta-asennusrasia 4 Keystone-moduulille valkoinen, RAL kpl Pinta-asennusrasia pölysuojilla 2 Keystone-moduulille valkoinen, RAL kpl Pinta-asennusrasia pölysuojilla 4 Keystone-moduulille valkoinen, RAL kpl TieToTekniikkaraTkaiSujen TuoTeopaS TieToTekniikkaraTkaiSujen TuoTeopaS 4. painos Tilaa kuvasto tai lataa osoitteesta: sarjat oy amokuja 1, Helsinki katu 2, lahti ti@pistesarjat.fi.pistesarjat.fi Cabling Solutions 80

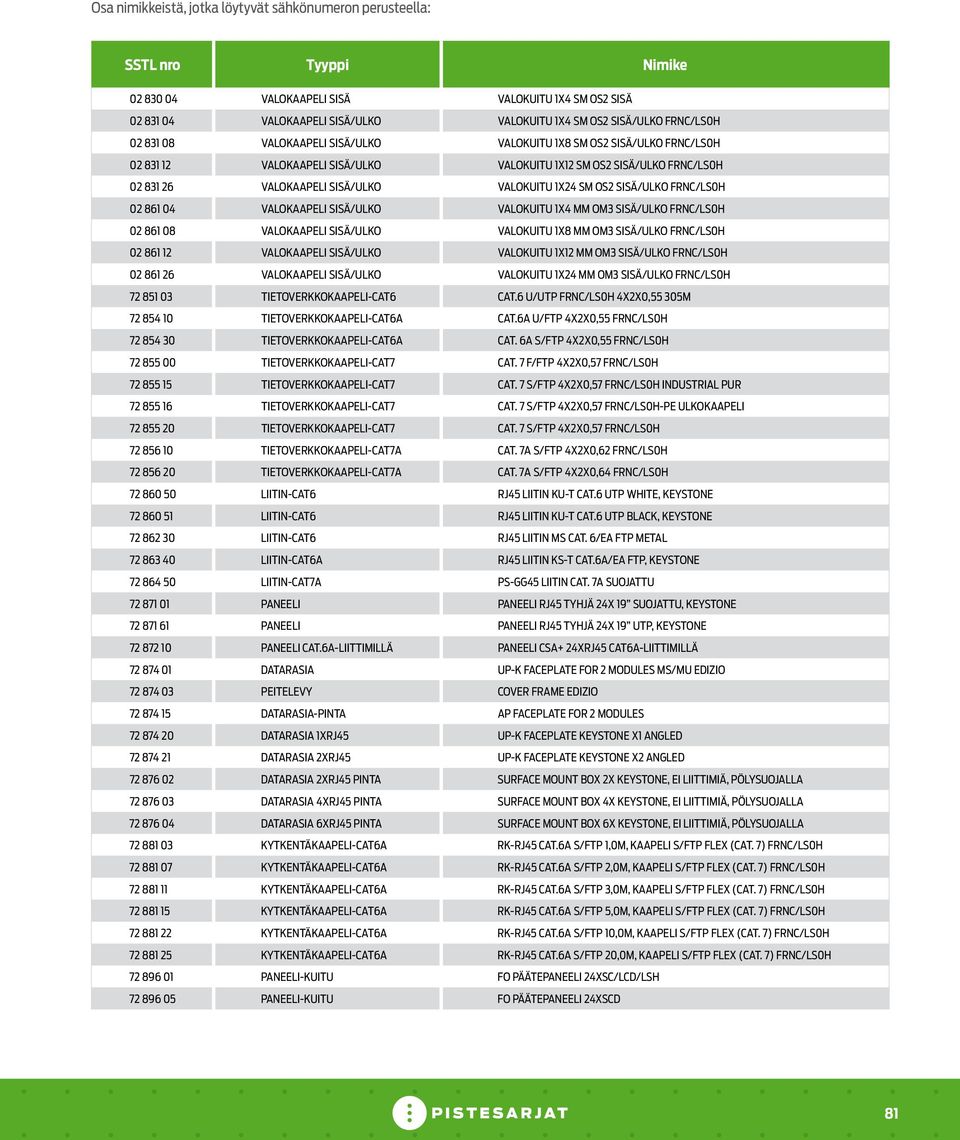

10 Osa nimikkeistä, jotka löytyvät sähkönumeron perusteella: SSTL nro Tyyppi Nimike VALOKAAPELI SISÄ VALOKUITU 1X4 SM OS2 SISÄ VALOKAAPELI SISÄ/ULKO VALOKUITU 1X4 SM OS2 SISÄ/ULKO FRNC/LS0H VALOKAAPELI SISÄ/ULKO VALOKUITU 1X8 SM OS2 SISÄ/ULKO FRNC/LS0H VALOKAAPELI SISÄ/ULKO VALOKUITU 1X12 SM OS2 SISÄ/ULKO FRNC/LS0H VALOKAAPELI SISÄ/ULKO VALOKUITU 1X24 SM OS2 SISÄ/ULKO FRNC/LS0H VALOKAAPELI SISÄ/ULKO VALOKUITU 1X4 MM OM3 SISÄ/ULKO FRNC/LS0H VALOKAAPELI SISÄ/ULKO VALOKUITU 1X8 MM OM3 SISÄ/ULKO FRNC/LS0H VALOKAAPELI SISÄ/ULKO VALOKUITU 1X12 MM OM3 SISÄ/ULKO FRNC/LS0H VALOKAAPELI SISÄ/ULKO VALOKUITU 1X24 MM OM3 SISÄ/ULKO FRNC/LS0H TIETOVERKKOKAAPELI-CAT6 CAT.6 U/UTP FRNC/LS0H 4X2X0,55 305M TIETOVERKKOKAAPELI-CAT6A CAT.6A U/FTP 4X2X0,55 FRNC/LS0H TIETOVERKKOKAAPELI-CAT6A CAT. 6A S/FTP 4X2X0,55 FRNC/LS0H TIETOVERKKOKAAPELI-CAT7 CAT. 7 F/FTP 4X2X0,57 FRNC/LS0H TIETOVERKKOKAAPELI-CAT7 CAT. 7 S/FTP 4X2X0,57 FRNC/LS0H INDUSTRIAL PUR TIETOVERKKOKAAPELI-CAT7 CAT. 7 S/FTP 4X2X0,57 FRNC/LS0H-PE ULKOKAAPELI TIETOVERKKOKAAPELI-CAT7 CAT. 7 S/FTP 4X2X0,57 FRNC/LS0H TIETOVERKKOKAAPELI-CAT7A CAT. 7A S/FTP 4X2X0,62 FRNC/LS0H TIETOVERKKOKAAPELI-CAT7A CAT. 7A S/FTP 4X2X0,64 FRNC/LS0H LIITIN-CAT6 RJ45 LIITIN KU-T CAT.6 UTP WHITE, KEYSTONE LIITIN-CAT6 RJ45 LIITIN KU-T CAT.6 UTP BLACK, KEYSTONE LIITIN-CAT6 RJ45 LIITIN MS CAT. 6/EA FTP METAL LIITIN-CAT6A RJ45 LIITIN KS-T CAT.6A/EA FTP, KEYSTONE LIITIN-CAT7A PS-GG45 LIITIN CAT. 7A SUOJATTU PANEELI PANEELI RJ45 TYHJÄ 24X 19 SUOJATTU, KEYSTONE PANEELI PANEELI RJ45 TYHJÄ 24X 19 UTP, KEYSTONE PANEELI CAT.6A-LIITTIMILLÄ PANEELI CSA+ 24XRJ45 CAT6A-LIITTIMILLÄ DATARASIA UP-K FACEPLATE FOR 2 MODULES MS/MU EDIZIO PEITELEVY COVER FRAME EDIZIO DATARASIA-PINTA AP FACEPLATE FOR 2 MODULES DATARASIA 1XRJ45 UP-K FACEPLATE KEYSTONE X1 ANGLED DATARASIA 2XRJ45 UP-K FACEPLATE KEYSTONE X2 ANGLED DATARASIA 2XRJ45 PINTA SURFACE MOUNT BOX 2X KEYSTONE, EI LIITTIMIÄ, PÖLYSUOJALLA DATARASIA 4XRJ45 PINTA SURFACE MOUNT BOX 4X KEYSTONE, EI LIITTIMIÄ, PÖLYSUOJALLA DATARASIA 6XRJ45 PINTA SURFACE MOUNT BOX 6X KEYSTONE, EI LIITTIMIÄ, PÖLYSUOJALLA KYTKENTÄKAAPELI-CAT6A RK-RJ45 CAT.6A S/FTP 1,0M, KAAPELI S/FTP FLEX (CAT. 7) FRNC/LS0H KYTKENTÄKAAPELI-CAT6A RK-RJ45 CAT.6A S/FTP 2,0M, KAAPELI S/FTP FLEX (CAT. 7) FRNC/LS0H KYTKENTÄKAAPELI-CAT6A RK-RJ45 CAT.6A S/FTP 3,0M, KAAPELI S/FTP FLEX (CAT. 7) FRNC/LS0H KYTKENTÄKAAPELI-CAT6A RK-RJ45 CAT.6A S/FTP 5,0M, KAAPELI S/FTP FLEX (CAT. 7) FRNC/LS0H KYTKENTÄKAAPELI-CAT6A RK-RJ45 CAT.6A S/FTP 10,0M, KAAPELI S/FTP FLEX (CAT. 7) FRNC/LS0H KYTKENTÄKAAPELI-CAT6A RK-RJ45 CAT.6A S/FTP 20,0M, KAAPELI S/FTP FLEX (CAT. 7) FRNC/LS0H PANEELI-KUITU FO PÄÄTEPANEELI 24XSC/LCD/LSH PANEELI-KUITU FO PÄÄTEPANEELI 24XSCD 81
