MITTAUSKYTKENTÄ HD RANGER+ KWS RG 226 KOHINA GENERAAT- TORI MITATTAVA SUODIN. LTE 800 MHz SUOTIMIMIEN MITTAUKSIA
|
|
- Mauno Heino
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 MARTTI KEMPPI OY Martti Kemppi Tv antennialan töitä yli 50 vuotta 1 (1) LTE 800 MHz SUOTIMIMIEN MITTAUKSIA Loppiaisen viikonvaihteessa ( ) tein eri maanhuojilta hankkimistani LTE Suotimista omatekoisella vertailevalla mittausmenetelmällä suotimien toiminnan mittauksia. Tämä mittaus herätti kiinnostusta alan toimijoitten keskuudessa ja niin mitattava laitekanta on laajennut vähän kerrallaan useallakin tuotteella. Mittaus on tehty niistä laiteista jotka olen milloin mitäkin reittejä saanut. Mittauksen toteutus: kohinageneraattorin (KWS RG 226) lähtöön liitettiin jokainen suodin vuorollaan. Mittalaitteena PROMAX HD RAGER+, kuvat näytön kuvakaapauksia. Mittaustaajuuksia lisäsin hiukan ja ne ovat: päästötaajuus 766, 790 estotaajuudet 791 ja 793 MHz estotaajuudet ovat siksi että saamani tiedon mukaan lähin 4G lähettimen taajuus tuo 791 MHz on DNA. Taajuuskaistapareista luettelo ohessa. Mittaustuloksia arvioitaessa on huomioitava että osa laitteista on tarkoitettu alueelle jossa korkeimpia tv kanavia ei ole käytössä. Haastavin tilanne on siellä missä tv lähetyskäytössä on kanavia 59 tai 60. Mittauksen dynamiikkaa rajoittaa kohinageneraattorin maksimi lähtötaso ja HD Rangerin dynamiikka. Toteutuksella suotimien mittaustulokset ovat kuitenkin keskenään vertailukelpoisia. Mittarin taajuusalue LTE mittauksissa on 100 MHz ja erään suotimen lisätoiminnan 450 MHz estomittauksessa koko taajuusalue. MITTAUSKYTKENTÄ HD RANGER+ KWS RG 226 KOHINA GENERAAT- TORI MITATTAVA SUODIN MARTTI KEMPPI OY Postiosoite Puhelin Y-tunnus Pankkiyhteys s-posti Mp Nordea martti.kemppi@kemppi.org Kotisivu Vehnätie 46 Järvenpää JÄRVENPÄÄ
2 ( 2 ) 2 LTE 800 VERKKOJEN KÄYTTÄMÄT TAAJUUKAISTASPARIT DNA Oy Taajuuskaistapari FDD1 Taajuuskaistapari FDD2 ( MHz / MHz) ( MHz / MHz) TELIASONERA FINLAND Oyj Taajuuskaistapari FDD3 Taajuuskaistapari FDD4 ( MHz / MHz) ( MHz / MHz) ELISA Oyj Taajuuskaistapari FDD5 Taajuuskaistapari FDD6 ( MHz / MHz) ( MHz / MHz)

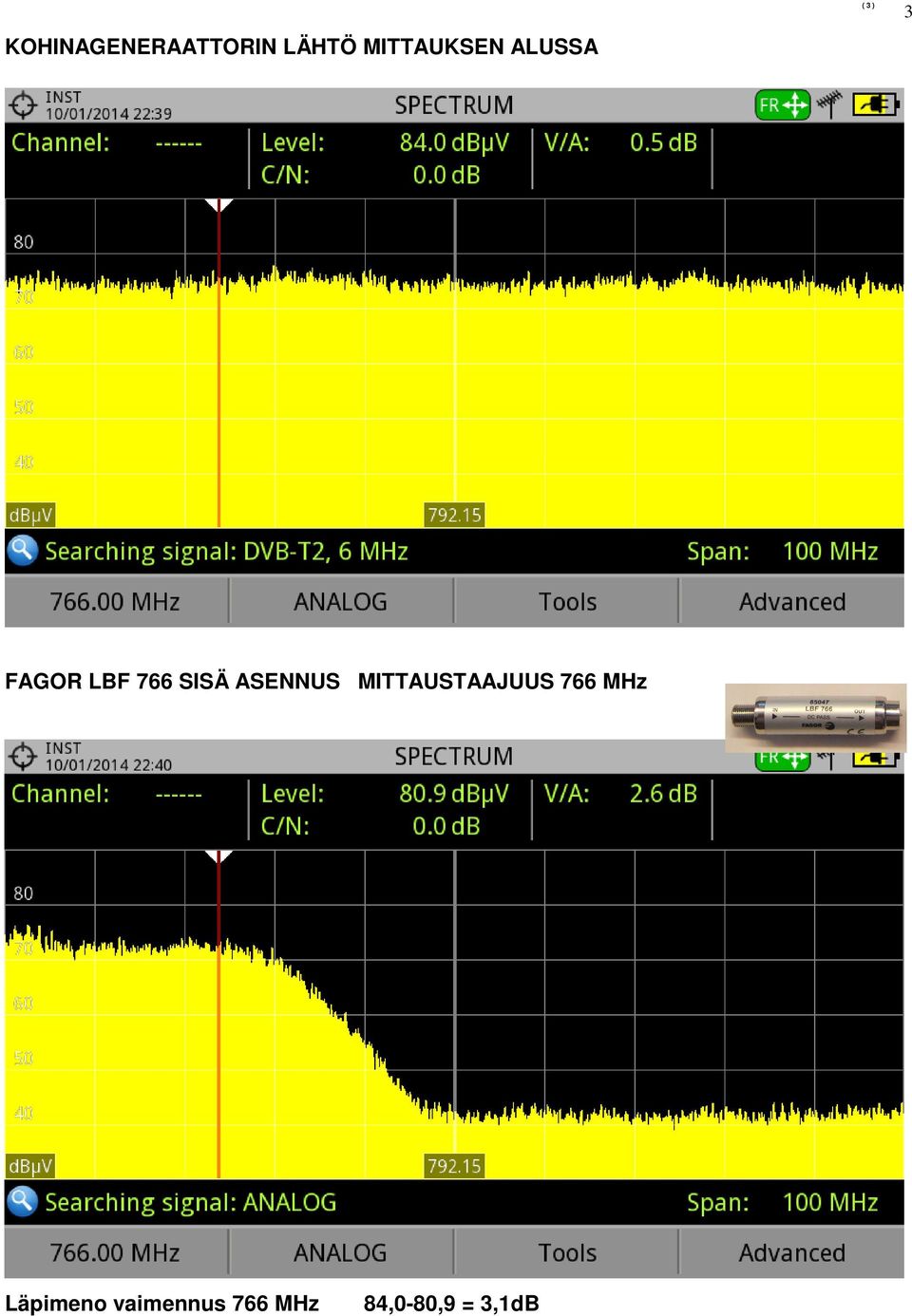

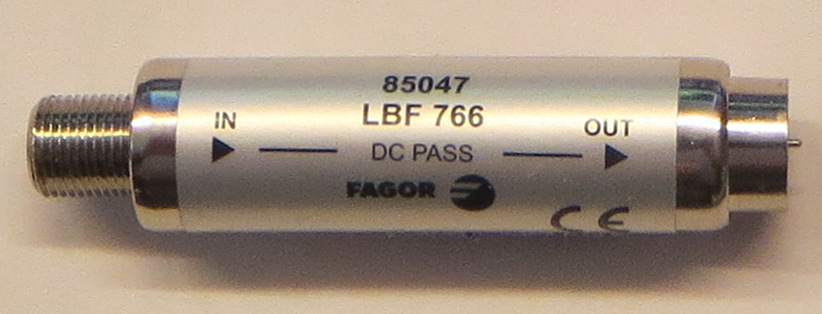

3 KOHINAGENERAATTORIN LÄHTÖ MITTAUKSEN ALUSSA ( 3 ) 3 FAGOR LBF 766 SISÄ ASENNUS MITTAUSTAAJUUS 766 MHz Läpimeno vaimennus 766 MHz 84,0-80,9 = 3,1dB
4 ( 4 ) 4 FAGOR LBF 766 SISÄ ASENNUS MITTAUSTAAJUUS 790 MHz Suotimen estovaimennus 790 MHz 80,9 49,5 = 31,4 db FAGOR LBF 766 SISÄASENNUS MITTAUSTAAJUUS SISÄASENNUS 791 MHz Suotimen estovaimennus 791 MHz 80,9 48,8 = 32,1 db

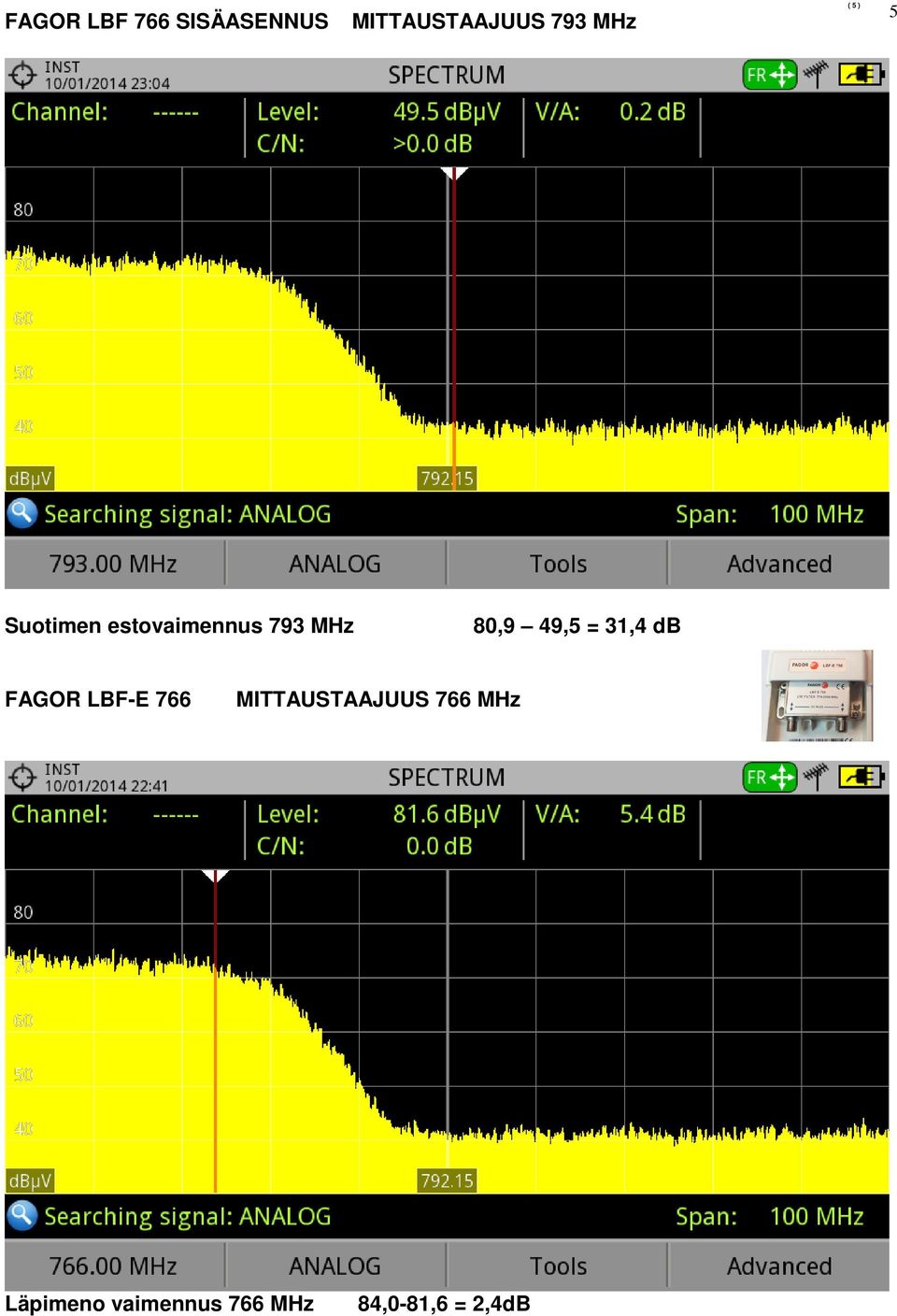

5 FAGOR LBF 766 SISÄASENNUS MITTAUSTAAJUUS 793 MHz ( 5 ) 5 Suotimen estovaimennus 793 MHz 80,9 49,5 = 31,4 db FAGOR LBF-E 766 MITTAUSTAAJUUS 766 MHz Läpimeno vaimennus 766 MHz 84,0-81,6 = 2,4dB

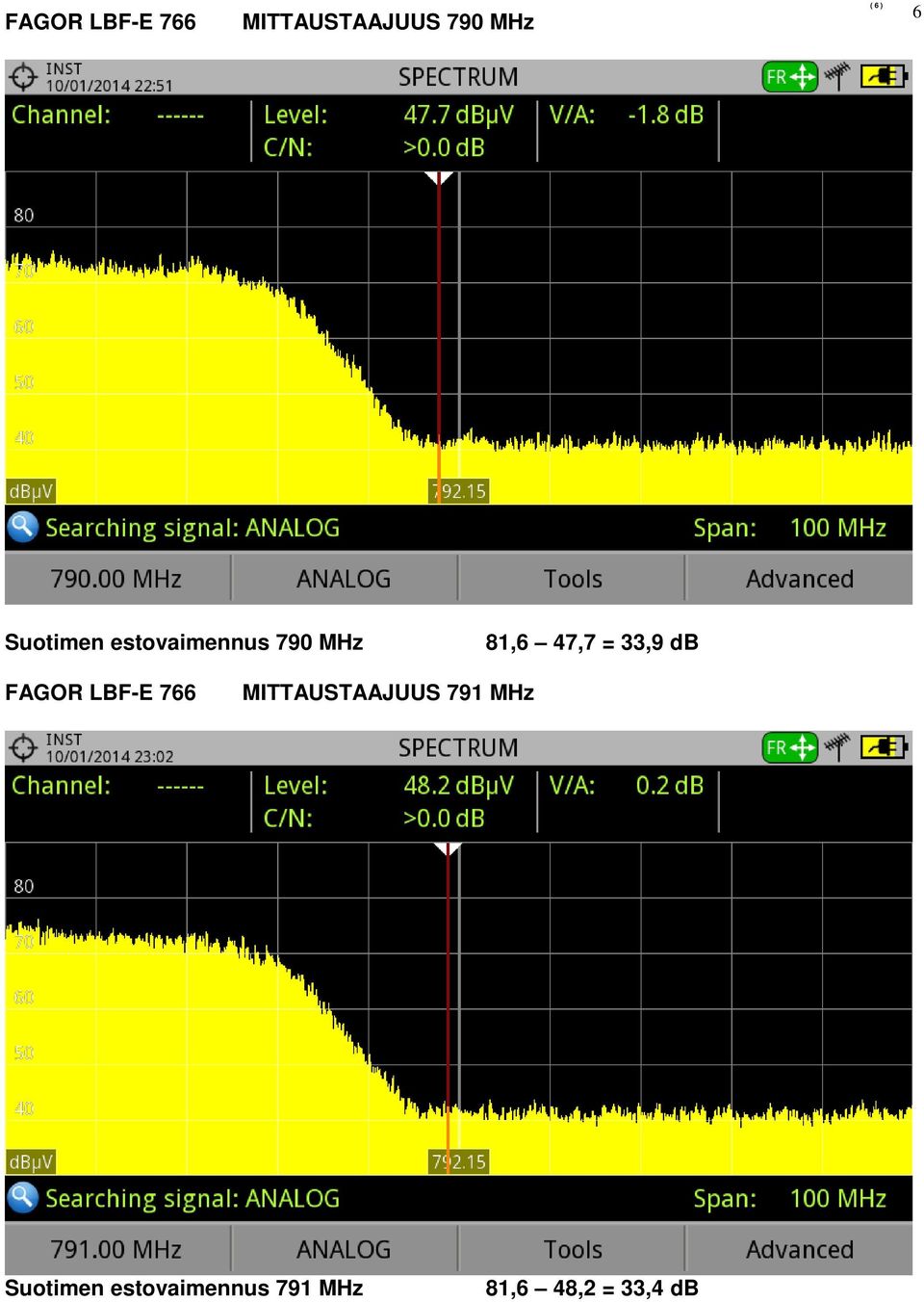

6 FAGOR LBF-E 766 MITTAUSTAAJUUS 790 MHz ( 6 ) 6 Suotimen estovaimennus 790 MHz 81,6 47,7 = 33,9 db FAGOR LBF-E 766 MITTAUSTAAJUUS 791 MHz Suotimen estovaimennus 791 MHz 81,6 48,2 = 33,4 db

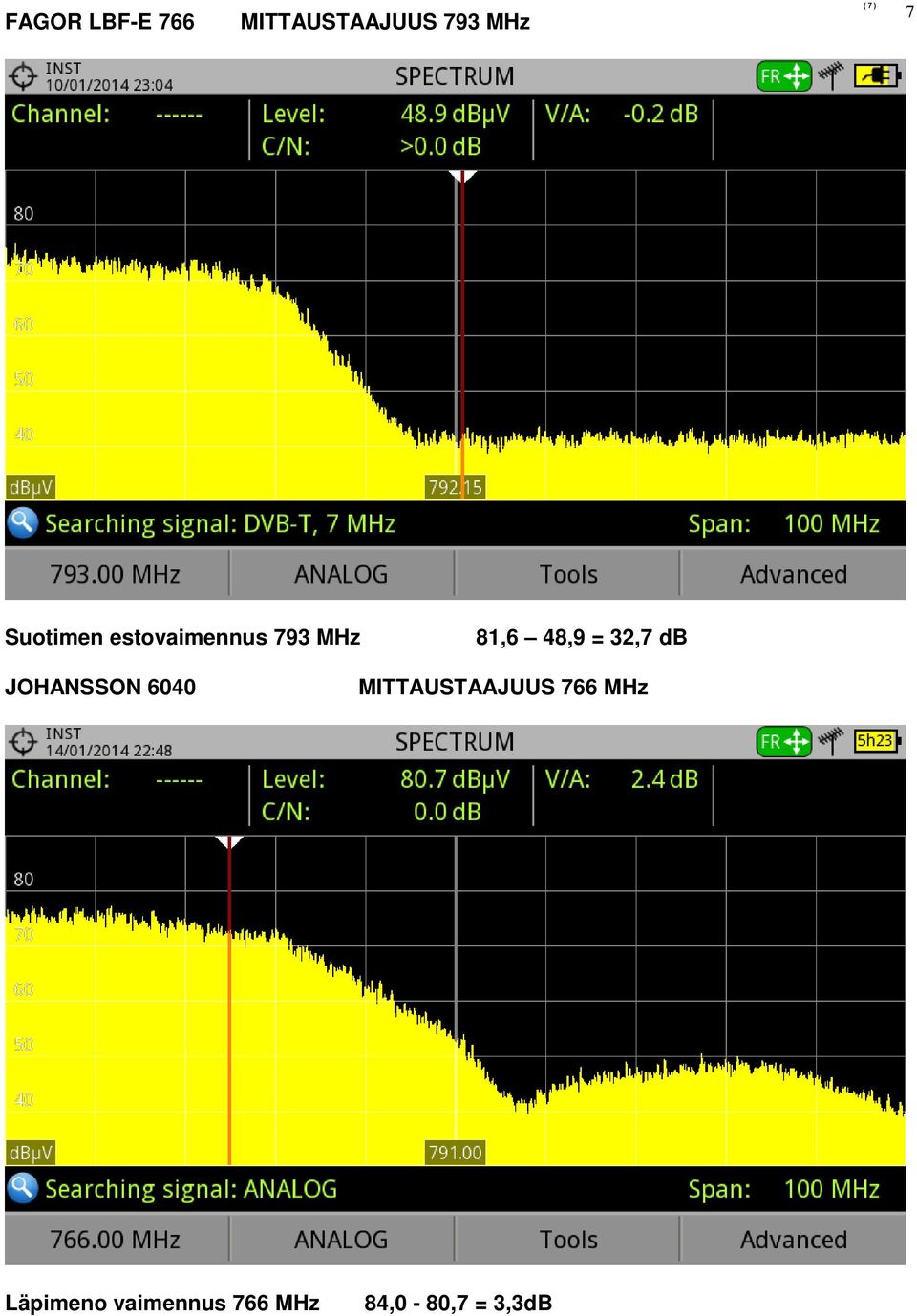

7 FAGOR LBF-E 766 MITTAUSTAAJUUS 793 MHz ( 7 ) 7 Suotimen estovaimennus 793 MHz 81,6 48,9 = 32,7 db JOHANSSON 6040 MITTAUSTAAJUUS 766 MHz Läpimeno vaimennus 766 MHz 84,0-80,7 = 3,3dB

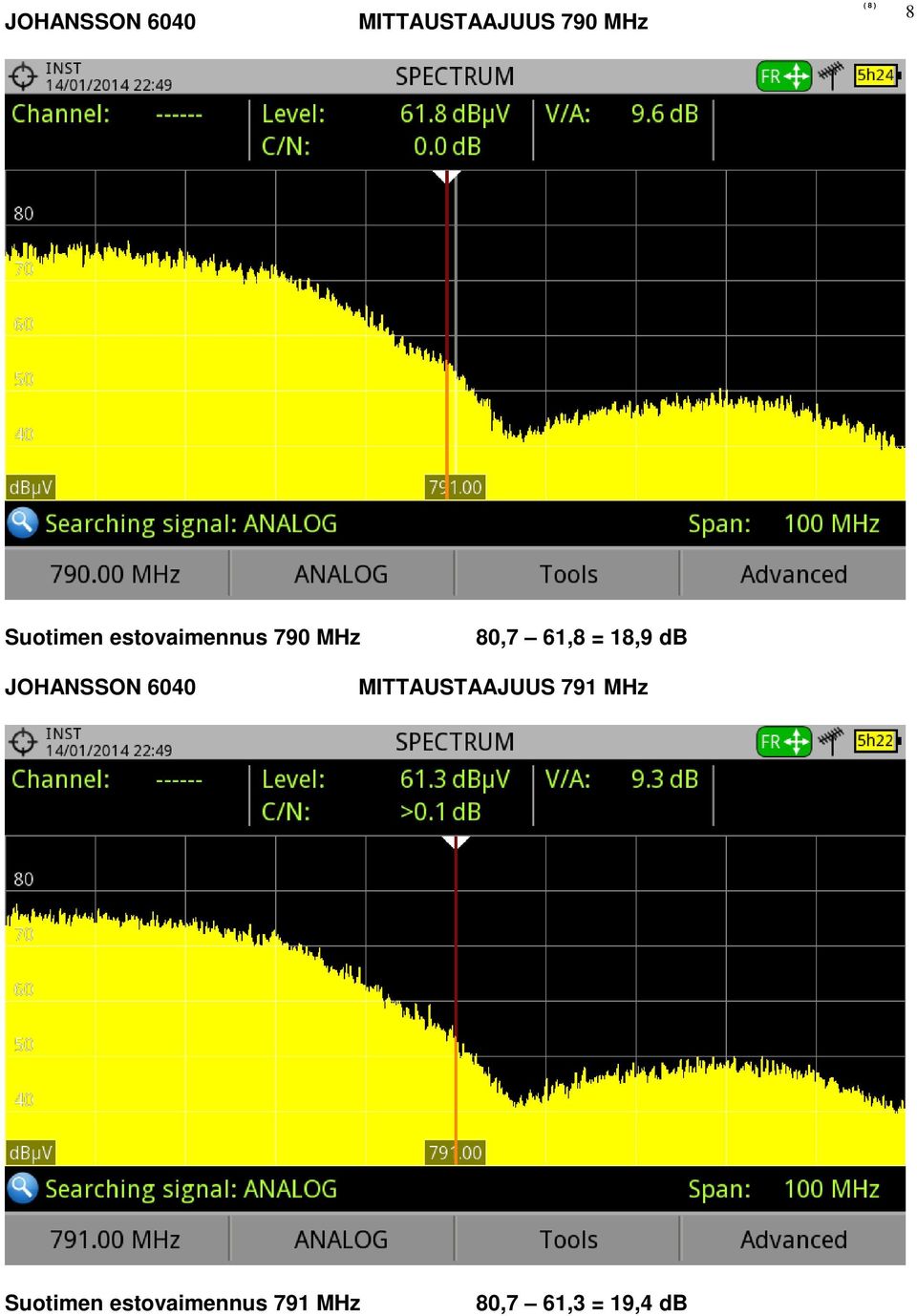

8 JOHANSSON 6040 MITTAUSTAAJUUS 790 MHz ( 8 ) 8 Suotimen estovaimennus 790 MHz 80,7 61,8 = 18,9 db JOHANSSON 6040 MITTAUSTAAJUUS 791 MHz Suotimen estovaimennus 791 MHz 80,7 61,3 = 19,4 db

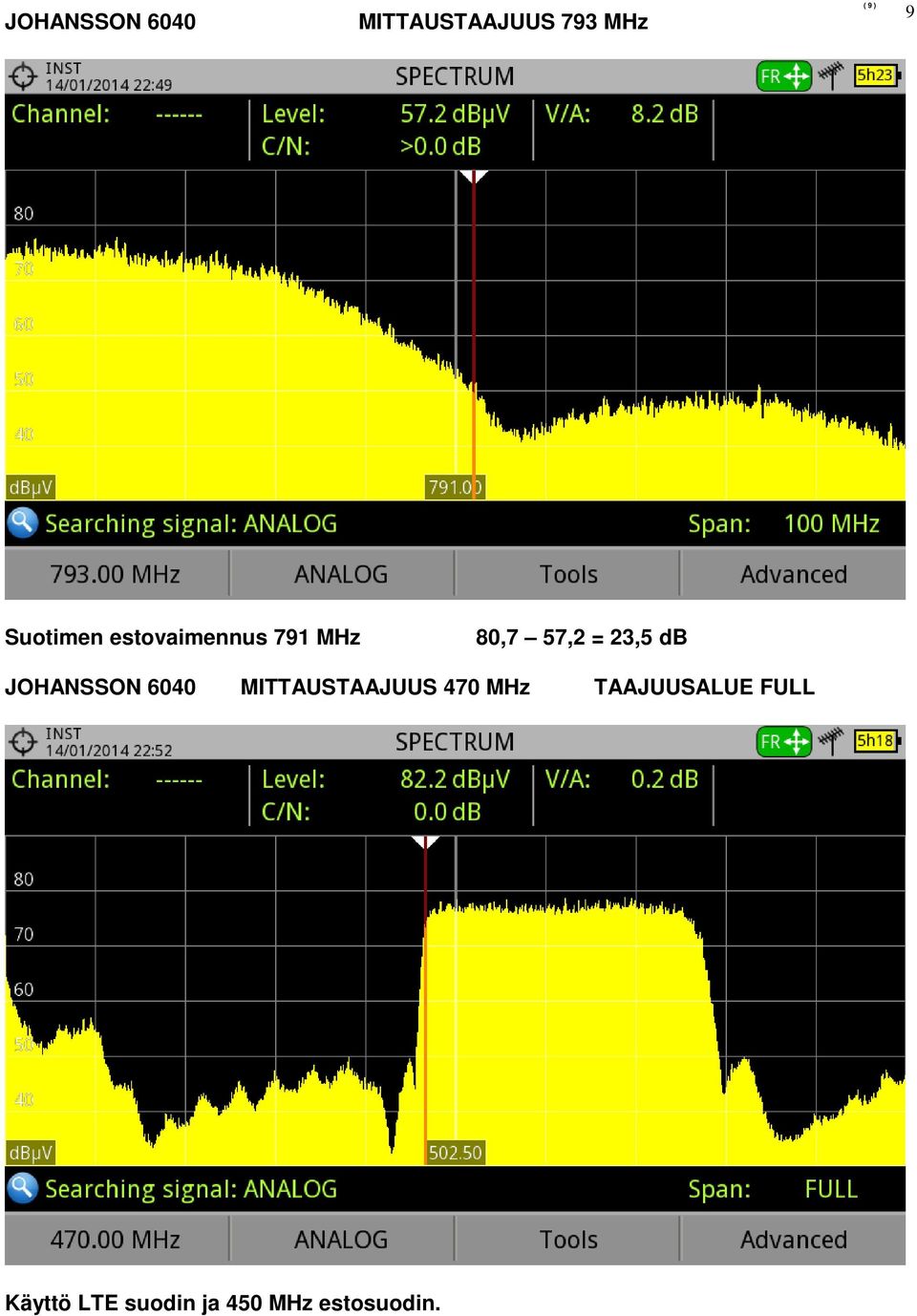

9 JOHANSSON 6040 MITTAUSTAAJUUS 793 MHz ( 9 ) 9 Suotimen estovaimennus 791 MHz 80,7 57,2 = 23,5 db JOHANSSON 6040 MITTAUSTAAJUUS 470 MHz TAAJUUSALUE FULL Käyttö LTE suodin ja 450 MHz estosuodin.

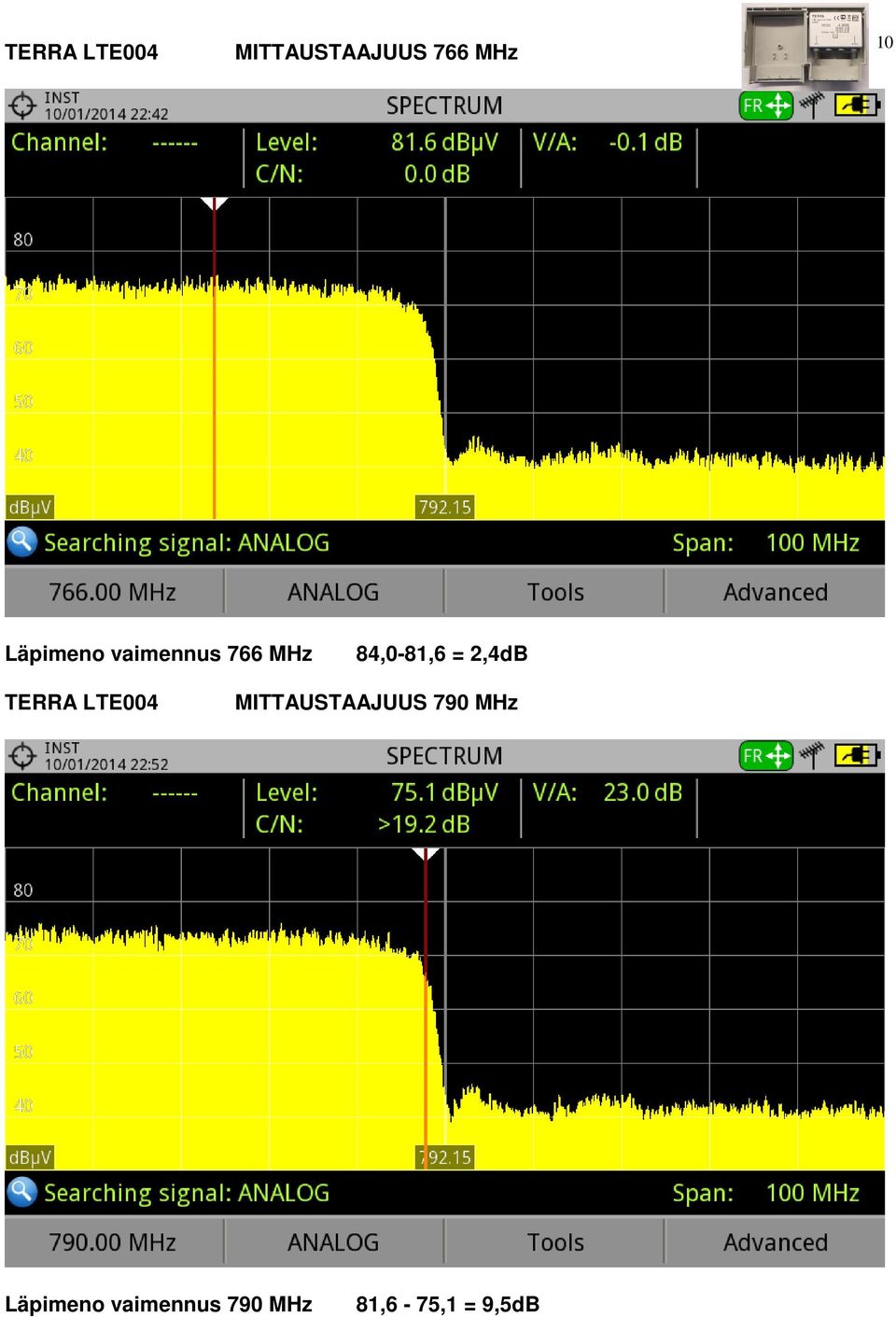

10 TERRA LTE004 MITTAUSTAAJUUS 766 MHz ( 10 ) 10 Läpimeno vaimennus 766 MHz 84,0-81,6 = 2,4dB TERRA LTE004 MITTAUSTAAJUUS 790 MHz Läpimeno vaimennus 790 MHz 81,6-75,1 = 9,5dB
11 TERRA LTE004 MITTAUSTAAJUUS 791 MHz ( 11 ) 11 Suotimen estovaimennus 791 MHz 81,6 68,2 = 13,4dB TERRA LTE004 MITTAUSTAAJUUS 793 MHz Suotimen estovaimennus 793 MHz 81,6 48,0 = 33,6dB

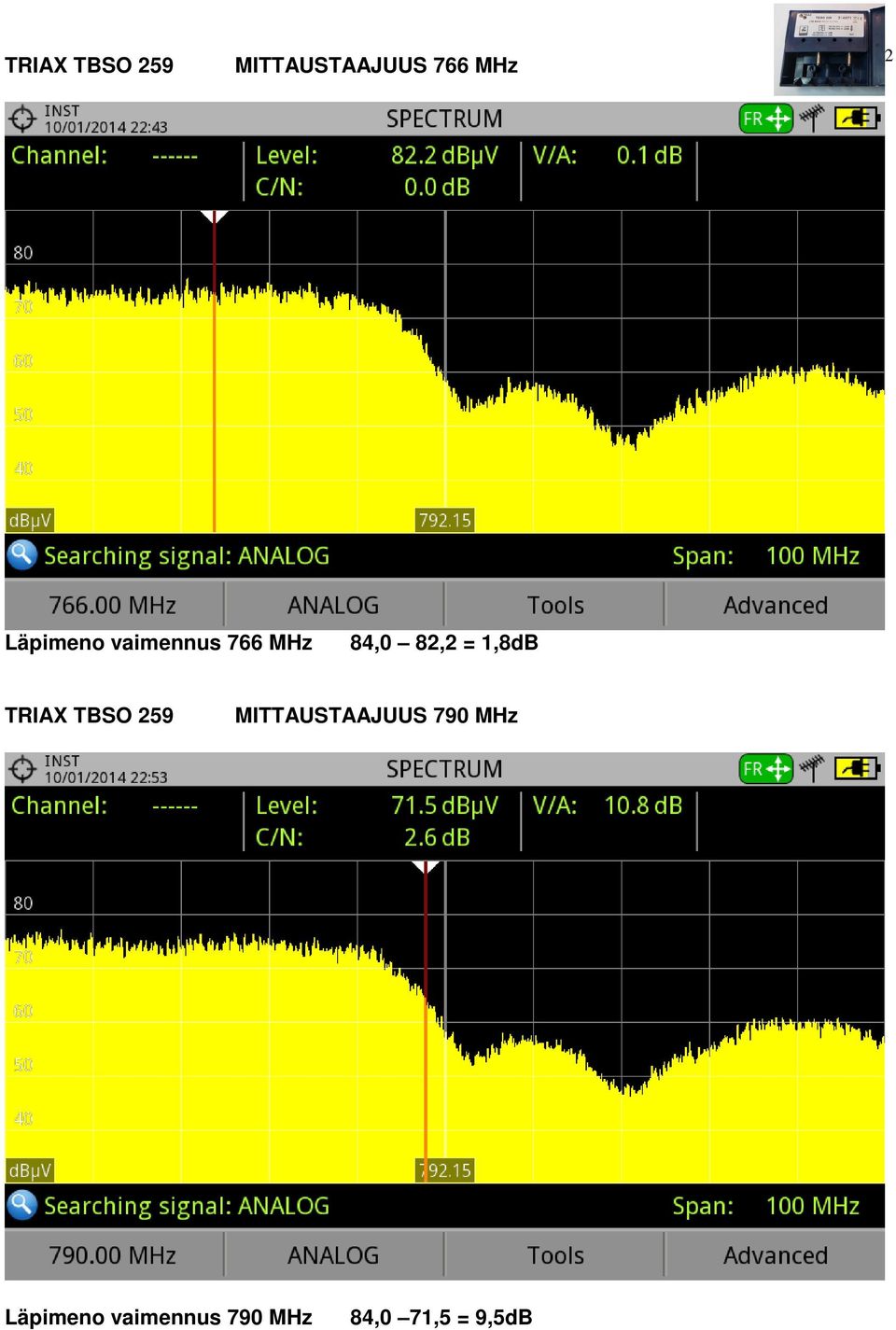

12 TRIAX TBSO 259 MITTAUSTAAJUUS 766 MHz ( 12 ) 12 Läpimeno vaimennus 766 MHz 84,0 82,2 = 1,8dB TRIAX TBSO 259 MITTAUSTAAJUUS 790 MHz Läpimeno vaimennus 790 MHz 84,0 71,5 = 9,5dB

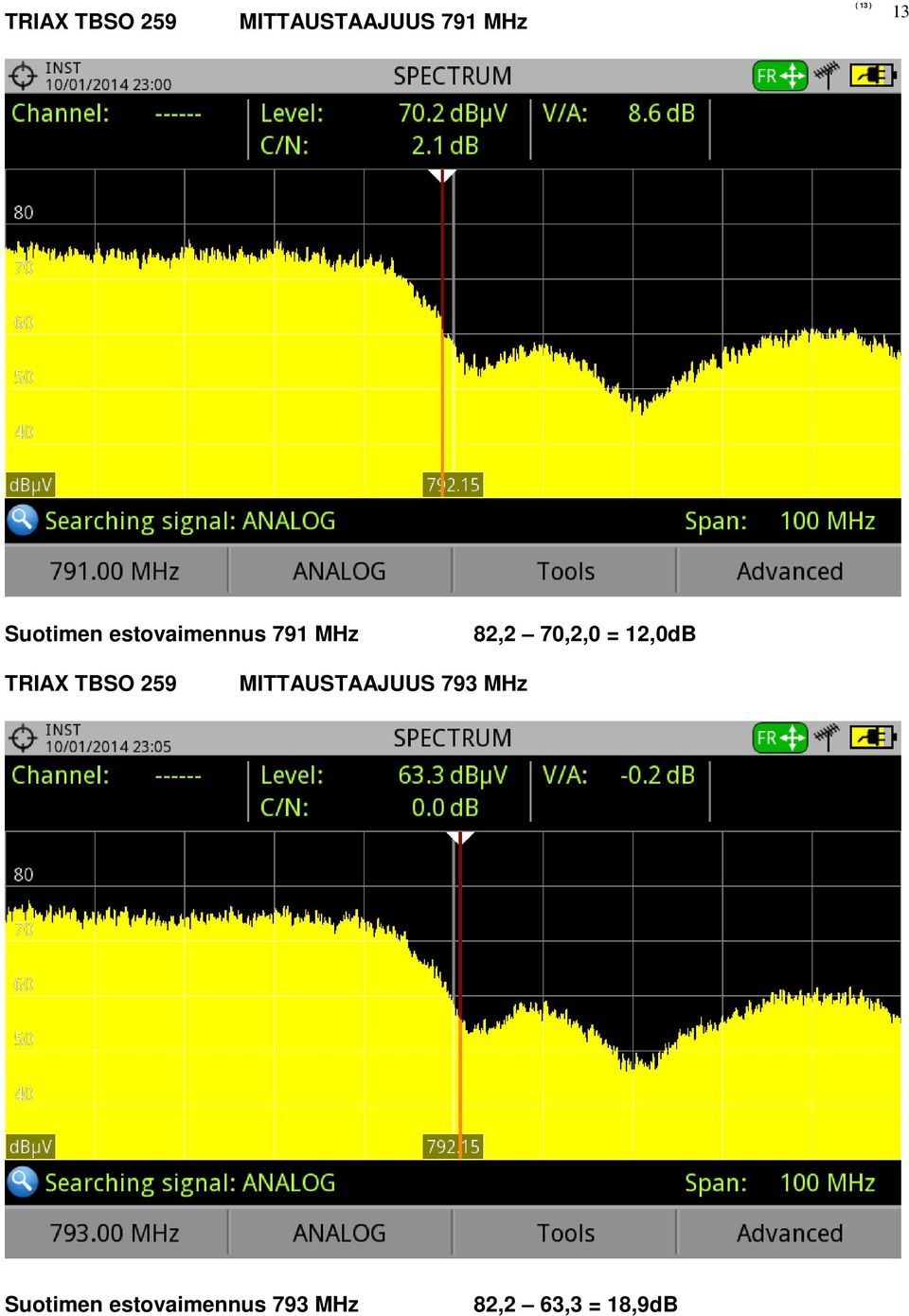

13 TRIAX TBSO 259 MITTAUSTAAJUUS 791 MHz ( 13 ) 13 Suotimen estovaimennus 791 MHz 82,2 70,2,0 = 12,0dB TRIAX TBSO 259 MITTAUSTAAJUUS 793 MHz Suotimen estovaimennus 793 MHz 82,2 63,3 = 18,9dB
14 TRIAX TBSO 257 MITTAUSTAAJUUS 766 MHz ( 14 ) 14 Läpimeno vaimennus 766 MHz *Läpimenovaimennus 776 MHz TRIAX TBSO 257 MITTAUSTAAJUUS 790 MHz 84,0-82,5 = 1,5dB 84,0-80,5 = 3,5dB Suotimen estovaimennus 790 MHz 82,5 52,8 = 29,7dB
15 TRIAX TBSO 257 MITTAUSTAAJUUS 791 MHz ( 15 ) 15 Suotimen estovaimennus 791 MHz 82,5 52,0 = 30,5dB TRIAX TBSO 257 MITTAUSTAAJUUS 793 MHz Suotimen estovaimennus 793 MHz 82,5 51,9 = 30,6dB

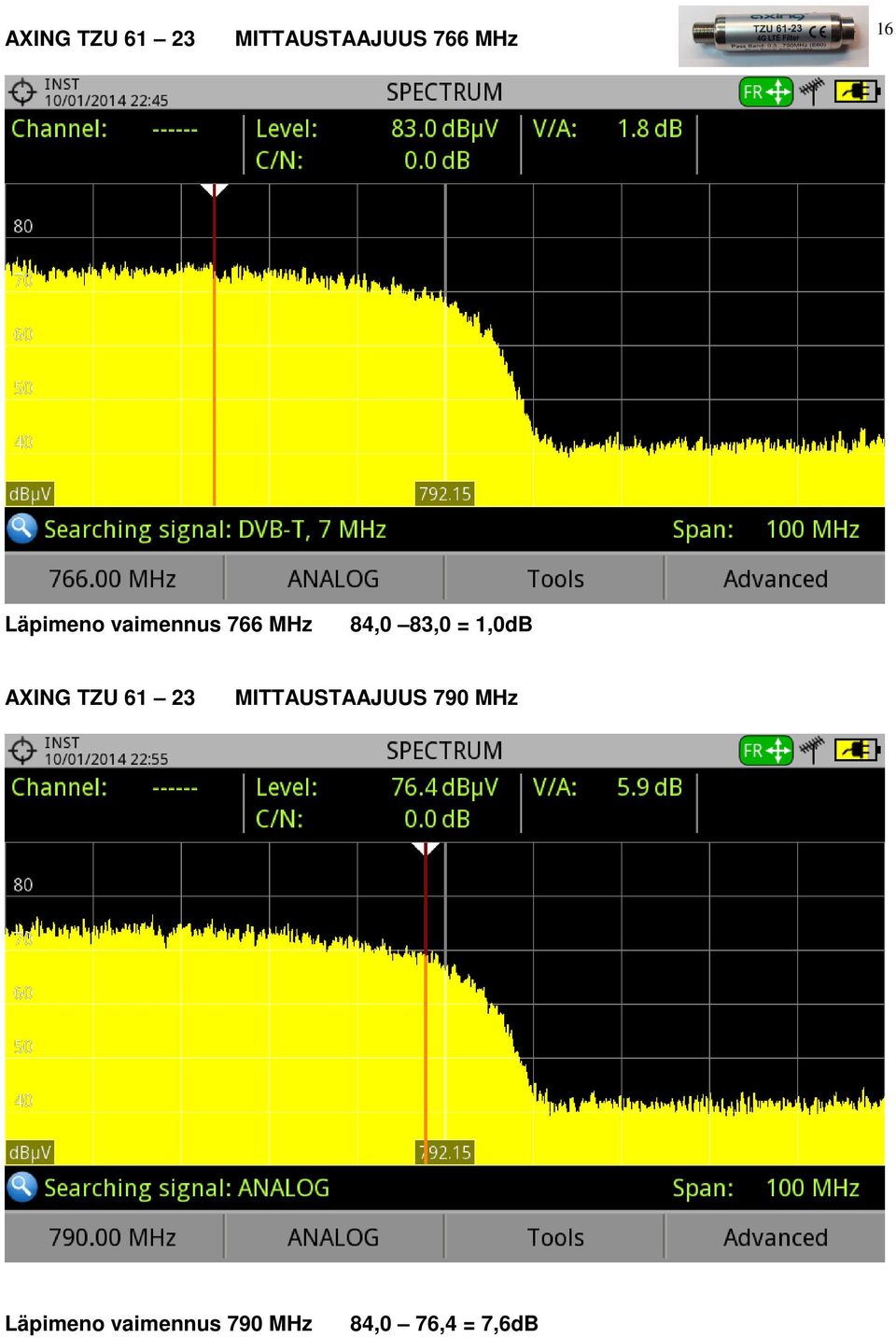

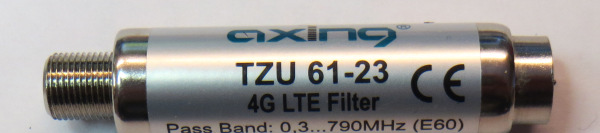

16 AXING TZU MITTAUSTAAJUUS 766 MHz ( 16 ) 16 Läpimeno vaimennus 766 MHz 84,0 83,0 = 1,0dB AXING TZU MITTAUSTAAJUUS 790 MHz Läpimeno vaimennus 790 MHz 84,0 76,4 = 7,6dB

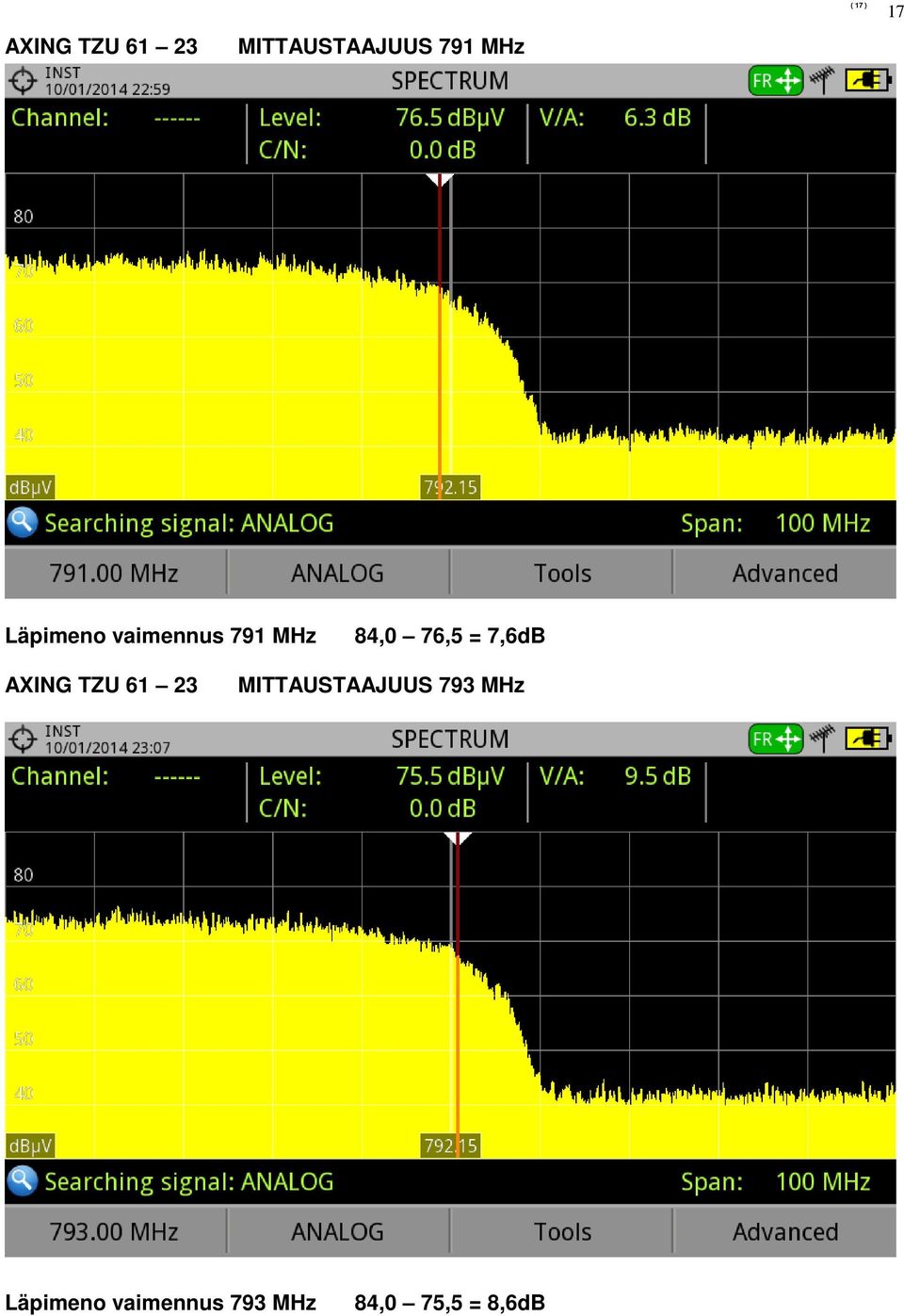

17 AXING TZU MITTAUSTAAJUUS 791 MHz ( 17 ) 17 Läpimeno vaimennus 791 MHz 84,0 76,5 = 7,6dB AXING TZU MITTAUSTAAJUUS 793 MHz Läpimeno vaimennus 793 MHz 84,0 75,5 = 8,6dB

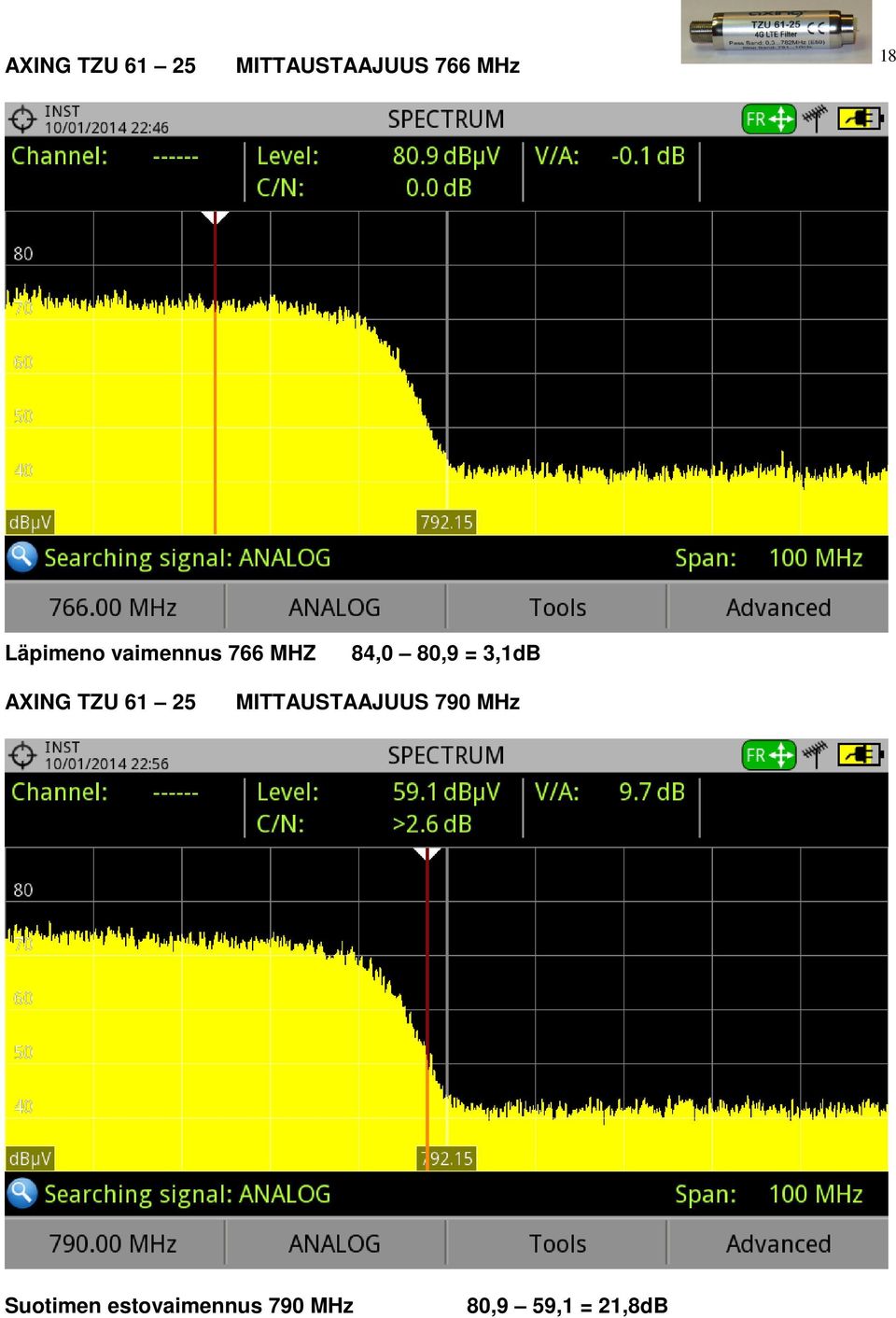

18 AXING TZU MITTAUSTAAJUUS 766 MHz ( 18 ) 18 Läpimeno vaimennus 766 MHZ 84,0 80,9 = 3,1dB AXING TZU MITTAUSTAAJUUS 790 MHz Suotimen estovaimennus 790 MHz 80,9 59,1 = 21,8dB

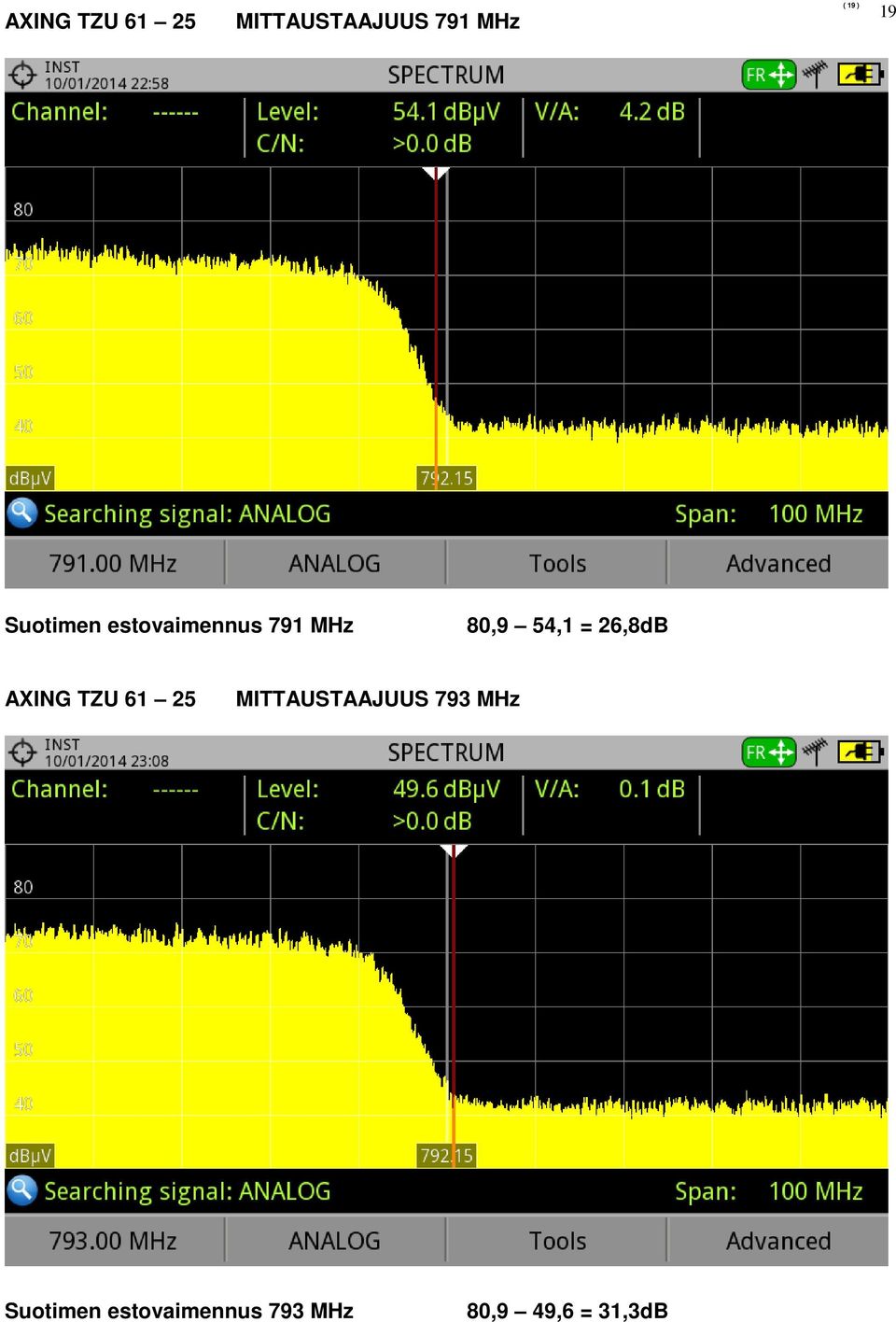

19 AXING TZU MITTAUSTAAJUUS 791 MHz ( 19 ) 19 Suotimen estovaimennus 791 MHz 80,9 54,1 = 26,8dB AXING TZU MITTAUSTAAJUUS 793 MHz Suotimen estovaimennus 793 MHz 80,9 49,6 = 31,3dB
20 PRISM MICROWAVE CFP 5057 V02 MITTAUSTAAJUUS 766 MHz ( 20 ) 20 Läpimeno vaimennus 766 MHz 84,0 82,8 = 1,2dB PRISM MICROWAVE CFP 5057 V02 MITTAUSTAAJUUS 790 MHz Läpimeno vaimennus 790 MHz 84,0 79,7 = 4,3dB
21 PRISM MICROWAVE CFP 5057 V02 MITTAUSTAAJUUS 791 MHz ( 21 ) 21 Suotimen estovaimennus 791 MHz 82,8 63,6 = 19,2dB PRISM MICROWAVE CFP 5057 V02 MITTAUSTAAJUUS 793 MHz Suotimen estovaimennus 793 MHz 82,8 53,1 = 29,7dB
22 KOHINAGENERAATTORIN LÄHTÖ MITTAUSTEN JÄLKEEN ( 22 ) 22 Järvenpäässä MITTAUKSET JATKUU JÄRVENPÄÄSSÄ
23 TELEVES LTE FILTER MITTAUSTAAJUUS 766 MHz ( 23 ) 23 Läpimeno vaimennus 766 MHz 83,2 82,5 = 0,7dB TELEVES LTE FILTER MITTAUSTAAJUUS 790 MHz Läpimeno vaimennus 790 MHz 83,2 78,7 db = 4,5dB
24 TELEVES LTE FILTER MITTAUSTAAJUUS 791 MHz ( 24 ) 24 Läpimeno vaimennus 790 MHz 83,2 76,2 db = 7 db TELEVES LTE FILTER MITTAUSTAAJUUS 793 MHz Suotimen estovaimennus 793 MHz 83,2 66,8 = 16,4 db
25 ( 25 ) 25 SUME 1 450@ ja 800 LTE MITTAUSTAAJUUS 766 MHz Läpimeno vaimennus 766 MHz SUME 1 450@ ja 800 LTE 83,2 79,9 db = 3,3 db MITTAUSTAAJUUS 790 MHz Läpimeno Läpimeno vaimennus 790 MHz 83,2 73,7 db = 9,5 db
26 SUME 1 450@ ja 800 LTE MITTAUSTAAJUUS 791 MHz ( 26 ) 26 Läpimeno vaimennus 791 MHz 83,2 74,9 db = 8,3 db SUME 1 450@ ja 800 LTE MITTAUSTAAJUUS 793 MHz Suotimen estovaimennus 793 MHz 83,2 67,1 = 15,8 db
27 MACAB LTE Stop 802 MHz ( 27 ) MITTAUSTAAJUUS 766 MHz 27 Läpimeno vaimennus 766 MHz 83,2 83,0 db = 0,3 db MACAB LTE Stop 802 MHz MITTAUSTAAJUUS 790 MHz Läpimeno vaimennus 766 MHz 83,2 77,2 db = 6 db
28 MACAB LTE Stop 802 MHz ( 28 ) MITTAUSTAAJUUS 791 MHz 28 Läpimeno vaimennus 791 MHz 83,2 77,6 db = 5,6 db MACAB LTE Stop 802 MHz MITTAUSTAAJUUS 793 MHz Suotimen estovaimennus 793 MHz 83,2 76,3 = 6,9 db

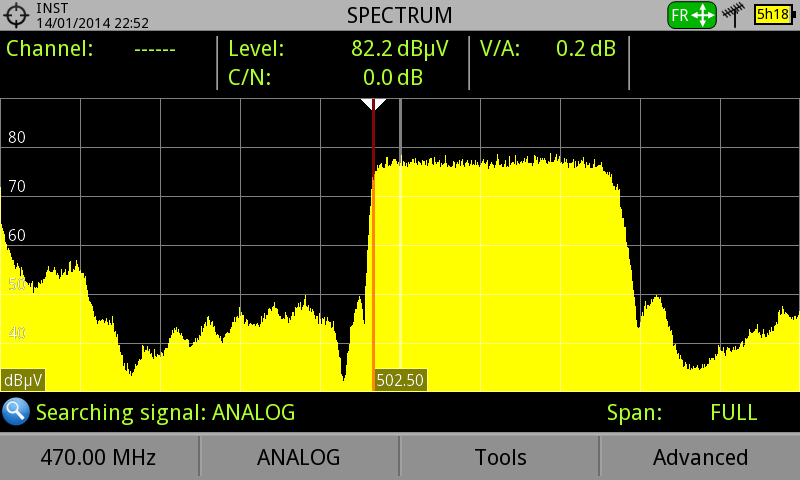

29 SUME 1 450@ ja 800 LTE MITTAUSTAAJUUS 470 MHz TAAJUUSALUE FULL ( 29 ) 29 Käyttö LTE suodin ja 450 MHz estosuodin. Järvenpäässä MITTAUKSET JATKUU
30 ( 30 ) 30 Johansson 6024 C 59 MITTAUSTAAJUUS 766 MHz Läpimeno vaimennus 766 MHz Johansson 6024 C 59 84,0 80,9 db = 3,1 db MITTAUSTAAJUUS 790 MHz Suotimen estovaimennus 790 MHz 84,0 66,4 = 17,6 db
31 Johansson 6024 C 59 MITTAUSTAAJUUS 791 MHz ( 31 ) 31 Suotimen estovaimennus 791 MHz 84,0 63,9 = 20,1 db Johansson 6024 C 59 MITTAUSTAAJUUS 793 MHz Suotimen estovaimennus 793 MHz 84,0 59,6 = 24,4 db
32 Johasson 6025 C 60 MITTAUSTAAJUUS 766 MHz ( 32 ) 32 Läpimeno vaimennus 766 MHz 84,0 82,1 db = 1,9 db Johasson 6025 C 60 MITTAUSTAAJUUS 790 MHz Suotimen estovaimennus 790 MHz 84,0 75,8 = 8,2 db
33 Johasson 6025 C 60 MITTAUSTAAJUUS 791 MHz ( 33 ) 33 Suotimen estovaimennus 791 MHz 84,0 66,9 = 17,1 db Johasson 6025 C 60 MITTAUSTAAJUUS 793 MHz Suotimen estovaimennus 793 MHz 84,0 55,0 = 29,0 db
34 Järvenpäässä MITTAUKSET JATKUU ( 34 ) 34 PRISM MICROWAVE LYNX CC 59_60 Filtter MITTAUSTAAJUUS 766 MHz Läpimeno vaimennus 766 MHz 84,3 84,4 db = -01 db = 0 db
35 PRISM MICROWAVE LYNX CC 59_60 Filtter ( 35 ) MITTAUSTAAJUUS 790 MHz 35 Suotimen estovaimennus 790 MHz PRISM MICROWAVE LYNX CC 59_60 Filtter 84,3 82,6 = 1,7 db MITTAUSTAAJUUS 791 MHz Suotimen estovaimennus 790 MHz 84,3 68,9 = 15,4 db
36 PRISM MICROWAVE LYNX CC 59_60 Filtter ( 36 ) MITTAUSTAAJUUS 793 MHz 36 Suotimen estovaimennus 793 MHz Fagor LBF-E ,3 51,1 = 33,2 db MITTAUSTAAJUUS 766 MHz Läpimeno vaimennus 766 MHz 84,3 84,1 db = 0.2 db
37 Fagor LBF-E 782 ( 37 ) MITTAUSTAAJUUS 790 MHz 37 Läpimeno vaimennus 790 MHz 84,3 79,8 db = 4,5 db Fagor LBF-E 782 MITTAUSTAAJUUS 791 MHz Läpimeno vaimennus 791 MHz 84,3 78,1 db = 6,2 db
38 Fagor LBF-E 782 MITTAUSTAAJUUS 793 ( 38 ) 38 Suotimen estovaimennus 793 MHz 84,3 74,9 = 10,2 db Fagor LBF-E 790 sisäkäyttö MITTAUSTAAJUUS 766 MHz Läpimeno vaimennus 766 MHz 84,3 82,9 db = 1,4 db
39 Fagor LBF-E 790 sisäkäyttö ( 39 ) MITTAUSTAAJUUS 790 MHz 39 Läpimeno vaimennus 790 MHz 84,3 82,6 db = 1,7 db Fagor LBF-E 791 sisäkäyttö MITTAUSTAAJUUS 790 MHz Läpimeno vaimennus 791 MHz 84,3 80,3 db = 4,0 db
40 Fagor LBF-E 793 sisäkäyttö ( 40 ) MITTAUSTAAJUUS 790 MHz 40 Suotimen estovaimennus 793 MHz ALCAD RB-619 sisäkäyttö 84,3 81,7 = 2,6 db MITTAUSTAAJUUS 766 MHz Läpimeno vaimennus 766 MHz 84,3 82,9 db = 1,4 db
41 ALCAD RB-619 sisäkäyttö ( 41 ) MITTAUSTAAJUUS 790 MHz 41 Läpimeno vaimennus 790 MHz 84,3 75,5 db = 8,8 db ALCAD RB-619 sisäkäyttö MITTAUSTAAJUUS 790 MHz Läpimeno vaimennus 791 MHz 84,3 75,5 db = 10,0 db
42 ALCAD RB-619 sisäkäyttö ( 42 ) MITTAUSTAAJUUS 793 MHz 42 Suotimen estovaimennus 793 MHz ALCAD FR ,3 70,9 = 13,4 db MITTAUSTAAJUUS 766 MHz Läpimeno vaimennus 766 MHz 84,3 83,4 db = 0,9 db
43 ALCAD FR-619 ( 43 ) MITTAUSTAAJUUS 790 MHz 43 Läpimeno vaimennus 790 MHz 84,3 83,4 db = 0,9 db ALCAD FR-619 MITTAUSTAAJUUS 791 MHz Läpimeno vaimennus 791 MHz 84,3 75,8 db = 8,5 db
44 ALCAD FR-619 ( 44 ) MITTAUSTAAJUUS 793 MHz 44 Suotimen estovaimennus 793 MHz 84,3 70,1 = 14,2 db Mittaukset jatkuu Kohinageneraattorin mittaushetken signaali
45 ALCAD RB-619 sisäkäyttö ( 45 ) MITTAUSTAAJUUS 766 MHz 45 Läpimeno vaimennus 766 MHz 83,2 78,7 db = 4,5 db ALCAD RB-619 sisäkäyttö MITTAUSTAAJUUS 790 MHz Läpimeno vaimennus 790 MHz 83,2 74,6 db = 8,6 db
46 ALCAD RB-619 sisäkäyttö ( 46 ) MITTAUSTAAJUUS 791 MHz 46 Läpimeno vaimennus 791 MHz 83,2 73,4 db = 9,8 db ALCAD RB-619 sisäkäyttö MITTAUSTAAJUUS 793 MHz Suojausvaimennus 793 MHz 83,2 71,3= 11.9 db
47 ( 47 ) 47 ALCAD RB-609 sisäkäyttö Mittaustaajuus 766 MHz Läpimeno vaimennus 791 MHz ALCAD RB-609 sisäkäyttö 83,2 79,0 db = 4,2 db Mittaustaajuus 790 MHz Läpimeno vaimennus 790 MHz 83,2 73,2 db = 10.0 db
48 ( 48 ) 48 ALCAD RB-609 sisäkäyttö Mittaustaajuus 791 MHz Läpimeno vaimennus 791 MHz ALCAD RB-609 sisäkäyttö 83,2 73,4 db = 9.8 db Mittaustaajuus 791 MHz Suojausvaimennus 793 MHz 83,2 69,8 = 13.4 db
49 ALCAD FR-619 ulkokäyttö ( 49 ) Mittaustaajuus 766 MHz 49 Läpimeno vaimennus 766 MHz ALCAD FR-619 ulkokäyttö 83,2 79,8 db = 3,4 db Mittaustaajuus 790 MHz Läpimeno vaimennus 790 MHz 83,2 79,8 db = 3,4 db db
50 ( 50 ) 50 ALCAD FR-619 ulkokäyttö Mittaustaajuus 791 MHz Läpimeno vaimennus 791 MHz ALCAD FR-619 ulkokäyttö 83,2 68,7 db = 14,5 db db Mittaustaajuus 793 MHz Suojausvaimennus 793 MHz 83,2 63,8 = 19.4 db
51 MITTAUKSET AINA VAAN JATKUU ( 51 ) 51 Kun uusia tuotteita tullee vastaan Kohinageneraattorin mittaushetken signaali TERRA LE002 Mittaustaajuus 766 MHz Läpimeno vaimennus 766 MHz 85,8 84,2 db = 1.6 db
52 ( 52 ) 52 TERRA LE002 Mittaustaajuus 790 MHz Läpimeno vaimennus 790 MHz 85,8 84,6 db = 1.2 db TERRA LE002 Mittaustaajuus 791 MHz Läpimeno vaimennus 791 MHz 85,8 82,8 db = 2,4 db
53 ( 53 ) 53 TERRA LE002 Mittaustaajuus 793 MHz Suojausvaimennus TERRA LF 001 Ulkokäyttö 85,8 82,1 db = 3,7 db Mittaustaajuus 766 MHz Läpimenovaimennus 85,8 82,2 db = 3,3 db
54 ( 54 ) 54 TERRA LF 001 Ulkokäyttö Mittaustaajuus 790 MHz Läpimenovaimennus 85,8 82,6 db = 2,6 db TERRA LF 001 Ulkokäyttö Mittaustaajuus 791 MHz Suojausvaimennus 85,8 80,9 db = 4,3 db
55 TERRA LF 001 Ulkokäyttö ( 55 ) Mittaustaajuus 793 MHz 55 Suojausvaimennus Mittaukset jatkuu Kohinageneraattorin mittaushetken signaali 85,8 79,3 db = 6,5 db
56 Televes ( 56 ) Mittaustaajuus 766 MHz 56 Läpimenovaimennus Televes ,8 81,4 db = 0.4 db Mittaustaajuus 790 MHz Läpimenovaimennus 81,8 73,2 db = 8.6 db
57 Televes ( 57 ) Mittaustaajuus 791 MHz 57 Suojausvaimennus Televes , db = 14.1dB Mittaustaajuus 793 MHz Suojausvaimennus 81, db = 33.7dB
58 Macab LTE 3410 ( 58 ) Mittaustaajuus 766 MHz 58 Läpimenovaimennus Macab LTE ,8 78,6 db = 3.2 db Mittaustaajuus 790 MHz Läpimenovaimennus 81, db = 29.0 db
59 ( 59 ) 59 Macab LTE 3410 Mittaustaajuus 791 MHz Suojausvaimennus Macab LTE , db = 30.9dB Mittaustaajuus 793 MHz Suojausvaimennus 81, db = 33.9dB
60 Rantelon ( 60 ) Mittaustaajuus 766 MHz 60 Läpimenovaimennus Rantelon 81, db = 2.9 db Mittaustaajuus 790 MHz Suojausvaimennus 81, db = 27.6dB
61 Rantelon ( 61 ) Mittaustaajuus 791 MHz 61 Suojausvaimennus Rantelon 81, db = 29.1dB Mittaustaajuus 793 MHz Suojausvaimennus 81, db = 29.1dB
62 Mittaukset jatkuu Kohinageneraattorin mittaushetken signaali ( 62 ) 62 Rantelon BS-LTE Stop Pass Mittaustaajuus 766 MHz Läpimenovaimennus 82, db = -0,3 db
63 Rantelon BS-LTE Stop Pass Mittaustaajuus 790 MHz ( 63 ) 63 Läpimenovaimennus 82,5 73,2 db = 9,3 db Rantelon BS-LTE Stop Pass Mittaustaajuus 791 MHz Läpimenovaimennus 82,5 70,1 db = 12,4 db
64 Rantelon BS-LTE Stop Pass Mittaustaajuus 793 MHz ( 64 ) 64 Suojausvaimennus 82,5 64,3 db = 18,2 db Suotimien mittaustuloksia tutkittessa on tullut kyse laitteen maahantuojasta tai myyjästä ja tässä tämänhetken tietojen mukaan luettelo niistä: FAGOR El Parts Oy JOHANSSON Tele Tukku Oy TERRA Laatuantenni Oy TRIAX Lumikuva ja Suomen Antenni ja Tarviketukku AXING RF-Tuote Oy PRISM MICROWAVE Tele Tukku Oy SUME Anvia MACAB LTE Anvia TELEVES Anvia ALCAD Suomen Antenni ja Tarviketukku ja Teletuote (Kalmankoski Oy) RANTELON Antennihuolto H. Hämäläinen Oy Järvenpäässä Martti Kemppi Tv antennitöitä vuodesta 1959! MARTTI KEMPPI OY Vehnätie JÄRVENPÄÄ p
