1 Luotettava ja kilpailukykyinen kaapelointijärjestelmä Suojaamaton Cat6-kaapelointiratkaisu n Suojattu Cat6 A -kaapelointiratkaisu

2 Oy Nylund-Group Ab, Talotekniikka Masalantie MASALA Vaihde (myynti) puh Painettu Suomessa 2015 Painopaikka: Savion Kirjapaino Oy Painotuote Pidätämme oikeudet tuotemuutoksiin ja teknisiin muutoksiin ilman ennakkoilmoitusta. Nylund Group on suomalainen perheyritys. Myymme energiatehokkuus- ja tiedonsiirtoratkaisuja kiinteistöjen ja teollisuuden tarpeisiin. Visiomme on olla asiakkaittemme arvostama kumppani, joka on valituilla alueilla edelläkävijä. Saavutamme edelläkävijyyden ammattimaisen asiakastyön, aktiivisen viestinnän ja uusien ratkaisujen kautta. Kaksi liiketoimintaryhmäämme ovat Talotekniikka ja Teollisuuselektroniikka.

3 Sisältö Luotettava ja kilpailukykyinen kaapelointijärjestelmä... 4 Suojaamaton Cat6-kaapelointiratkaisu... 6 Parikaapelit... 6 Kuorintatyökalu... 6 RJ45-liittimet... 6 RJ45-liitinpaneelit... 7 Puhelinpaneelit... 7 RJ45-liitinrasiat... 7 RJ45-kytkentäkaapelit... 7 Suojattu Cat6 A -kaapelointiratkaisu... 8 Parikaapelit... 8 Kuorintatyökalu... 8 RJ45-liittimet... 8 RJ45-liitinpaneelit... 9 Puhelinpaneelit... 9 RJ45-liitinrasiat... 9 RJ45-kytkentäkaapelit Muut tuotteet kytkentäkaapit Optiset tuotteet Parikaapelityyppien lyhenteet Esimerkkikokoonpanot Cat6 suojaamaton kaapelointijärjestelmä Cat6 A suojattu kaapelointijärjestelmä... 14

4 Luotettava ja kilpailukykyinen kaapelointijärjestelmä INFRALAN -kaapelointijärjestelmä on hyvä valinta, kun tarvitset laadukkaan ja kilpailukykyisen yleiskaapelointiratkaisun. Tuotteistosta löydät kaiken, mitä tarvitset tietoverkon toteuttamiseen. Suojattu Cat6A-kaapelointiratkaisu sopii erinomaisesti vaativien toimisto- ja liikerakennusten kaapelointiratkaisuksi. Asuntotuotannon kaapelointiratkaisuksi sopivat suojaamattomat Cat6-komponentit. Kaikki INFRALAN -kaapelointijärjestelmän komponentit täyttävät kansainväliset (ISO/IEC) sekä eurooppalaiset (EN) komponenttistandardit ja asennetun, mitatun siirtotien standardit, esimerkiksi Luokka EA. Tuotteet on testannut myös Delta ja GHMT, joiden sertifikaatit on tarvittaessa saatavana. Muutamia referenssejä Ammattikampus Orion Serlachiusmuseo Gösta Scandic Kokkola Mänttä 4 Salo Kuopio

5 Helposti ja nopeasti asennettavat RJ45-liittimet RJ45-liitinpaneelit kaikkiin asennusympäristöihin INFRALAN RJ45-liittimet on suunniteltu helposti ja nopeasti asennettaviksi. Liittimen kytkentä ei vaadi mitään erikoistyökalua. Liittimet ovat pienikokoisia ja sopivat keystone aukotettuihin rasiakalusteisiin ja paneeleihin. Liittimessä oleva selkeä värikoodaus vähentää mahdollisia virhekytkentöjä. Suojattu liitin täyttää Cat6A ja suojaamaton liitin Cat6-komponenttistandardit. INFRALAN RJ45-liitinpaneelit sopivat kaikkiin 19 asennuskiskoparilla varustettuihin kytkentäkaappeihin tai koteloihin. Paneelivalikoimasta löytyy ratkaisu kaikkiin asennusympäristöihin. Vaihtoehtoja ovat 24 (1U) ja 48 (2U) -porttiset liitinpaneelit, jotka soveltuvat suojaamattomille Cat6-liittimille ja 24 (1U)-porttinen, joka soveltuu suojatuille Cat6Aliittimille. Paneeleissa on takana kaapelihylly, johon kytkettävät kaapelit kiinnitetään. Suojatut liittimet maadoittivat automaattisesti, kun ne painetaan paneelissa oleviin aukkoihin. Selkeä silkkipainettu liitinnumerointi helpottaa kaapeloinnin hallintaa. INFRALAN -järjestelmätakuu INFRALAN -kaapelointijärjestelmälle on saatavana 25 vuoden järjestelmätakuu. Järjestelmätakuu kattaa INFRALAN -komponenttien toiminnan virheettömästi ja luotettavasti takuuaikana. Takuu edellyttää, että asennuksen suorittaja on saanut INFRALAN -tuotekoulutuksen, jonka annamme joustavalla koulutusohjelmalla. 5

6 Suojaamaton Cat6-kaapelointiratkaisu Parikaapelit Suojaamattomat Cat6 U/UTP-parikaapelit nousu- ja kerroskaapelointiin. Vaipparakenne halogeeniton (HF) tai PVC-vaihtoehto. Rakenne: Suojaamaton U/UTP 450MHz. Neljä paria keskiristikossa. Nopeuskerroin: 70 % Vaippa: PVC tai Halogeeniton (LSZH), harmaa RAL7035 Johtimet: AWG 23 Ominaisimpedanssi: 100 Ω Parikaapeli Cat6 U/UTP 4P 500 m Parikaapeli Cat6 U/UTP 4P HF 500 m Parikaapeli Cat6 U/UTP 4P LSZH 305 m Suojaamaton Cat6 U/UTP-parikaapeli nousu- ja kerroskaapelointiin. Kaapeli täyttää standardit: nipussa itsestään sammuva SFS-EN (IEC ) halogeeniton SFS-EN (IEC ) vähän savua muodostava SFS-EN (IEC Parikaapeli Cat6 U/UTP 4P IEC m Kuorintatyökalu INFRALAN -kuorintatyökalu on tarkoitettu pari-, koaksiaali- ja valokaapeleiden ulkovaipan kuorintaan. Työkalu soveltuu erinomaisesti parisuojattujen (U/FTP) kaapeleiden kuorintaan. Kaapelin ulkohalkaisija voi olla suurimmillaan 10 mm Kuorintatyökalu 1 kpl RJ45-liittimet Työkaluton, keystone -aukkoon sopiva Cat6 UTP RJ45-liitin on helppo ja nopea kytkeä. Sama liitinmoduuli työpisterasiassa ja liitinpaneelissa tekee kaapeloinnista selkeän ja helposti hallittavan. Liittimen väri on valkoinen RJ45-liitin Cat6 UTP 100 kpl RJ45-liitin Cat6 UTP / MU 100 kpl 6

7 Suojaamaton Cat6-kaapelointiratkaisu RJ45-liitinpaneelit Liitinpaneelit asennetaan 19 asennuskiskopariin. Liitinpaneeleissa on 24 (1U) tai 48 (2U) liitinpaikkaa. Paneeliin tulevat RJ45-liittimet tilataan erikseen. Kaapeliohjuripaneeli helpottaa kytkentäkaapeleiden hallintaa RJ45-liitinpaneeli 24xRJ45 1 kpl RJ45-liitinpaneeli 24xRJ45 1 kpl RJ45-liitinpaneeli 48xRJ45 1 kpl Kaapeliohjainpaneeli 1U 1 kpl Puhelinpaneelit Puhelinpaneeliin päätetään kiinteistöön tuleva puhelinkaapeli. Puhelinpaneeli sisältää RJ45-liittimet (50 kpl) ja puhelinkaapelin LSA-kytkentärimat. Paneeli kiinnitetään 19 laitekaappiin ja sen korkeus on vain 1U Puhelinpaneeli 50 x RJ45 1 kpl RJ45-liitinrasiat RJ45-liitinrasiat soveltuvat uppo- ja pinta-asennuksiin. Keskiölevyssä (70x70) on aukotus kahdelle RJ45-liittimelle. RJ45-liittimet ja peitelevyt tilataan erikseen. Pintarasiaan RJ45-liittimet tilataan erikseen RJ45-liitinrasia 70x70 2xRJ45 suora 10 kpl RJ45-liitinrasia 70x70 2xRJ45 vino 10 kpl Peitelevy 85x85 1 os. 10 kpl Pintarasia kahdelle RJ45-liittimelle 10 kpl RJ45-kytkentäkaapelit Suojaamattomat Cat6 RJ45-kytkentäkaapelit on tarkoitettu ristikytkentäkaapeissa tapahtuviin laitekytkentöihin ja työpisteiden kytkentäkaapeleiksi. Kaapeleiden vakioväri on harmaa Kytkentäkaapeli Cat6 U/UTP 0,5 m 1 kpl Kytkentäkaapeli Cat6 U/UTP 1,0 m 1 kpl Kytkentäkaapeli Cat6 U/UTP 2,0 m 1 kpl Kytkentäkaapeli Cat6 U/UTP 3,0 m 1 kpl Kytkentäkaapeli Cat6 U/UTP 5,0 m 1 kpl 7

8 Suojattu Cat6 A -kaapelointiratkaisu Parikaapelit Suojatut Cat6 A parikaapelit, nousu- ja kerroskaapelointiin. Vaipparakenne halogeeniton (HF). 4-parinen tai 2x4-parinen vaihtoehto. Rakenne: Suojattu U/FTP 650MHz. Neljä paria tai 2x4 paria suojattuna foliolla. Nopeuskerroin: 75 % Vaippa: Halogeeniton (LSZH), harmaa RAL7035 Johtimet: AWG 23 Ominaisimpedanssi: 100 Ω Parikaapeli Cat6 A U/FTP 4P HF 500 m Parikaapeli Cat6 A U/FTP 2x4P HF 500 m Parikaapeli Cat6 A U/FTP 4P HF 305 m Suojatut Cat6 A parikaapelit, nousu- ja kerroskaapelointiin. Kaapeli täyttää standardit: nipussa itsestään sammuva SFS-EN (IEC ) halogeeniton SFS-EN (IEC ) vähän savua muodostava SFS-EN (IEC Parikaapeli Cat6 A U/FTP 4P IEC m Parikaapeli Cat6 A S/FTP 4P IEC m Kuorintatyökalu INFRALAN -kuorintatyökalu on tarkoitettu pari-, koaksiaali- ja valokaapeleiden ulkovaipan kuorintaan. Työkalu soveltuu erinomaisesti parisuojattujen (U/FTP) kaapeleiden kuorintaan. Kaapelin ulkohalkaisija voi olla suurimmillaan 10 mm Kuorintatyökalu 1 kpl RJ45-liittimet Täysin suojattu (360 ) työkaluton, keystone -liitinaukkoon sopiva Cat6 A RJ45-liitin on helppo ja nopea kytkeä. Sama liitin sopii rasiakalusteisiin ja 19 paneeleihin. Sivulta kytkettävä malli helpotta asennuksia ahtaisiin paikkoihin RJ45-liitin Cat6 A STP 50 kpl RJ45-liitin Cat6 A STP 50 kpl 8

9 Suojattu Cat6 A -kaapelointiratkaisu RJ45-liitinpaneelit Liitinpaneelit asennetaan 19 asennuskiskopariin. Liitinpaneeleissa on 24 (1U) liitinpaikkaa. Paneeliin tulevat RJ45-liittimet tilataan erikseen. Kaapeliohjuripaneeli helpottaa kytkentäkaapeleiden hallintaa RJ45-liitinpaneeli 24xRJ45 1 kpl RJ45-liitinpaneeli 24xRJ45 1 kpl Kaapeliohjainpaneeli 1U 1 kpl Puhelinpaneelit Puhelinpaneeliin päätetään kiinteistöön tuleva puhelinkaapeli. Puhelinpaneeli sisältää RJ45-liittimet (50 kpl) ja puhelinkaapelin LSA-kytkentärimat. Paneeli kiinnitetään 19 laitekaappiin ja sen korkeus on vain 1U Puhelinpaneeli 50 x RJ45 1 kpl RJ45-liitinrasiat RJ45-liitinrasiat soveltuvat uppo- ja pinta-asennuksiin. Keskiölevyssä (70x70) on aukotus kahdelle RJ45-liittimelle. RJ45-liittimet ja peitelevyt tilataan erikseen. Pintarasiaan RJ45-liittimet tilataan erikseen RJ45-liitinrasia 70x70 2xRJ45 suora 10 kpl RJ45-liitinrasia 70x70 2xRJ45 vino 10 kpl Peitelevy 85x85 1 os. 10 kpl Pintarasia kahdelle RJ45-liittimelle 10 kpl IP67-liitinrasiat soveltuvat vaativiin käyttöympäristöihin. Ne ovat pinta-asennettavia liitinrasioita. IP67-liitinrasia sisältää: pinta-rasia 45 * 110 * 80 ( k*l*s) IP67 pölysuojat (2kpl) RJ45 STP CAT6A liitimet (2kpl) M16 holkkitiivisteet (2kpl) IP67-liitinrasia 2 x CAT6 A 1 kpl 9

10 Suojattu Cat6 A -kaapelointiratkaisu RJ45-kytkentäkaapelit Suojatut Cat6 A RJ45-kytkentäkaapelit on tarkoitettu ristikytkentäkaapeissa tapahtuviin laitekytkentöihin ja työpisteiden kytkentäkaapeleiksi. Kaapeleiden vakioväri on harmaa Kytkentäkaapeli Cat6 A S/FTP 1,0 m 1 kpl Kytkentäkaapeli Cat6 A S/FTP 2,0 m 1 kpl Kytkentäkaapeli Cat6 A S/FTP 3,0 m 1 kpl Kytkentäkaapeli Cat6 A S/FTP 5,0 m 1 kpl Vaativiin olosuhteisiin tarkoitettuja kytkentäkaapeleita käyttämällä varmistetaan luotettava tiedonsiirto vaativassa käyttöympäristössä. Kaapelit ovat palmikko- ja parisuojattuja ja niiden tärkeimpiä ominaisuuksia ovat: valetut RJ45 liittimet RJ45 liittimen lukitusosan suojaus S/FTP (palmikko + parisuoja) rakenne vaippamateriaali TPE / PUR käyttölämpötila -40 C +80 C UV-immuuni IP Kytkentäkaapeli TPE CAT6A S/FTP 2,0 m 1 kpl Kytkentäkaapeli TPE CAT6A S/FTP 3,0 m 1 kpl Kytkentäkaapeli TPE CAT6A S/FTP 5,0 m 1 kpl Kytkentäkaapeli TPE CAT6A S/FTP 10,0 m 1 kpl IP67-kytkentäkaapelit sopivat IP67-liitinrasioihin Kytkentäkaapeli IP67 CAT6 S/FTP 1,0 m 1 kpl Kytkentäkaapeli IP67 CAT6 S/FTP 5,0 m 1 kpl Kytkentäkaapeli IP67 CAT6 S/FTP 10,0 m 1 kpl 10

11 Muut tuotteet 19 kytkentäkaapit 19 kytkentäkaapit soveltuvat erinomaisesti kerroskaapeloinnin ristikytkentäkaa- peiksi ja talojakamossa tai alijakamoissa tapahtuviin kytkentöihin. Kaapit asennetaan yksittäin tai ryhmiin. Niiden kotelointiluokka on IP20. Kaappeja saa pelti- ja lasiovisina, vakiovärinä harmaa RAL kytkentäkaappeihin on saatavana kattava valikoima lisätarvikkeita, esimerkiksi laitehyllyjä, tuulettimia, pistorasiapaneeleja ja maattosarjoja. Snro Nimike Mitat (k x l x s) Pakkaus " kytkentäkaappi 2066 peltiovella 2000 x 600 x kpl " kytkentäkaappi 2066 lasiovella 2000 x 600 x kpl " kytkentäkaappi 2086 peltiovella 2000 x 800 x kpl " kytkentäkaappi 2086 lasiovella 2000 x 800 x kpl Laitekaapin Abloy-lukko 1 kpl " kytkentäkaappirunko x 600 x kpl " kytkentäkaappirunko x 800 x kpl Sokkeli 100x600x x 600 x kpl Sokkeli 100x800x x 800 x kpl Tuuletinsarja + termostaatti 1 kpl LED valaisin + liiketunnistin 1 kpl Maattosarja 1 kpl Pistorasiapaneeli 19" 6-os. 1 kpl Laitehylly 19"/370 mm 1 kpl Optiset tuotteet Optisilla tuotteilla päätetään asennetut yksi - tai monimuotovalokaapelit. 19 päätepaneelit soveltuvat asennettaviksi 19 kytkentäkaappeihin ja liitoskotelo seinäpintaan. Liitinadapteria käytetään 19 päätepaneeleissa ja liitoskotelossa, kun asennetut valokaapelit yhdistetään aktiivilaitteisiin kytkettäviin laitekaapeleihin. Yleisimpiä Suomessa käytettäviä liitinadaptereita ovat SC- ja LC-adapterit. SC- tai LC-liittimellä päätetty häntäkaapeli hitsataan optisiin runkokaapeleihin ja päätetään vastaavaan liitinadapteriin " optinen päätepaneeli 24XLC/D, SC 1 kpl " optinen päätepaneeli 24XSC/D, LC/Q 1 kpl Törmäyssuoja / kaapeliohjuri 1 kpl Optinen liitoskotelo 6XSC/D, LC/Q 1 kpl Optinen liitoskotelo 1XLC/Q, 2XLC/D 1 kpl Liitinadapteri LC MM duplex 8 kpl Liitinadapteri LC SM duplex 8 kpl Liitinadapteri SC MM duplex 8 kpl Liitinadapteri SC SM duplex 8 kpl Liitinadapteri SC SM simplex 8 kpl Liitinadapteri LC SM Quad 1 kpl Häntäkuitu LC 1,5m OM3 8 kpl Häntäkuitu LC 1,5m SM 8 kpl Häntäkuitu SC 1,5m OM3 8 kpl Häntäkuitu SC 1,5m SM 8 kpl 11

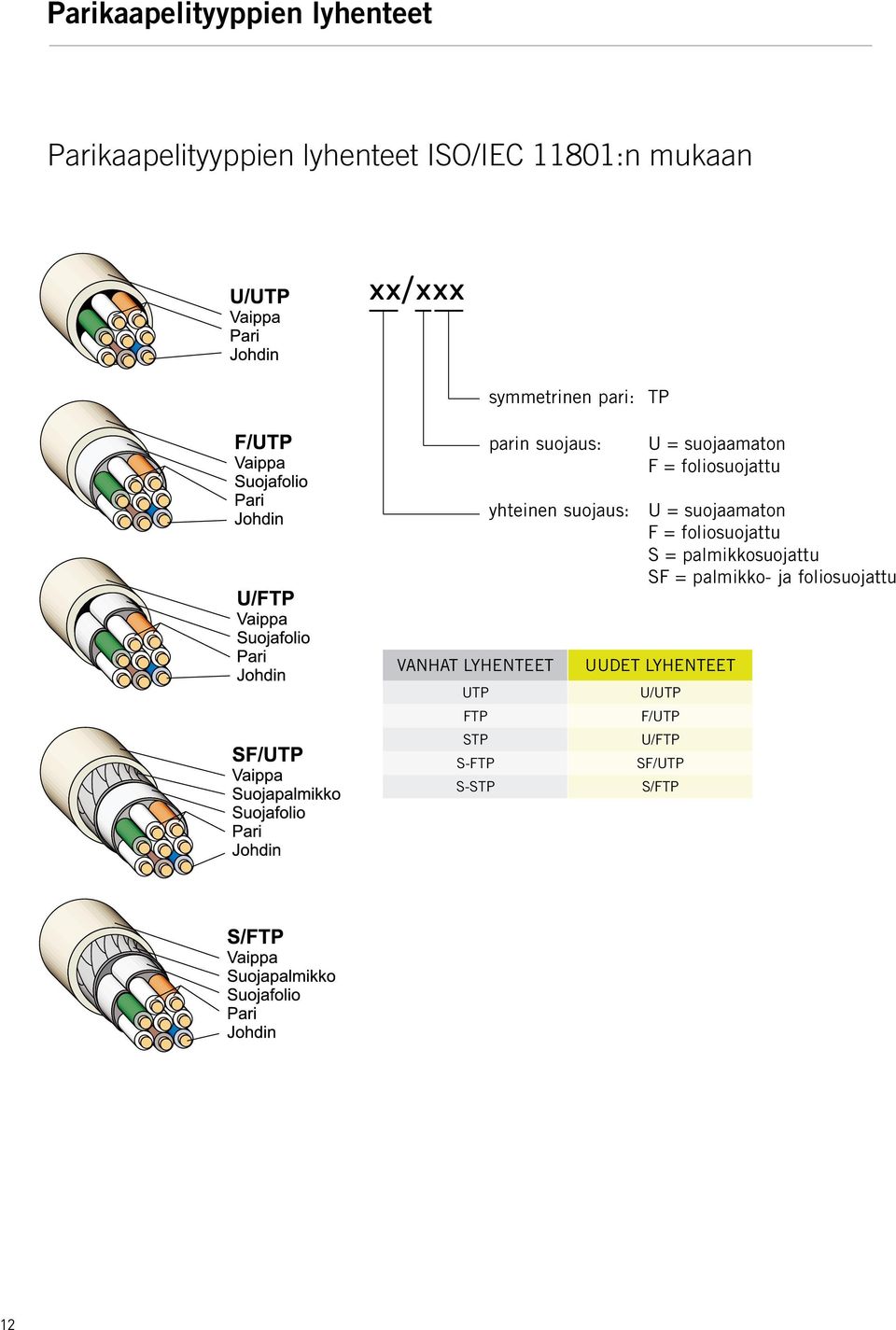

12 Parikaapelityyppien lyhenteet Parikaapelityyppien lyhenteet ISO/IEC 11801:n mukaan xx/xxx symmetrinen pari: TP parin suojaus: U = suojaamaton F = foliosuojattu yhteinen suojaus: U = suojaamaton F = foliosuojattu S = palmikkosuojattu SF = palmikko- ja foliosuojattu VANHAT LYHENTEET UTP FTP STP S-FTP S-STP UUDET LYHENTEET U/UTP F/UTP U/FTP SF/UTP S/FTP 12

13 Esimerkkikokoonpanot Cat6 suojaamaton kaapelointijärjestelmä Nimike Snro 1. Työpisterasia 2xRJ RJ45 liitinmoduulit Parikaapeli Cat6 U/UTP Laitekaapeli Cat6 U/UTP 2m Kytkentäkaappi 2086 peltiovella LED-valaisin liiketunnistimella RJ45 liitinpaneeli 24-port RJ45 liitinmoduulit Ohjuripaneeli Puhelinpaneeli 50-linjaa Optinen päätepaneeli 24xSC/D *Adapteri SC-PC/D *Häntäkaapelit SC-PC **Adapteri SC-PC/D **Häntäkaapelit SC-PC Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja *OM3 monimuoto **OS2 yksimuoto 13

14 Esimerkkikokoonpanot Cat6 A suojattu kaapelointijärjestelmä Nimike Snro 1. Työpisterasia 2xRJ RJ45-liitin Cat6 A STP RJ45-liitin Cat6 A STP Parikaapeli Cat6 A U/FTP Laitekaapeli Cat6 A S/FTP 2m Kytkentäkaappi 2086 peltiovella LED-valaisin liiketunnistimella RJ45 liitinpaneeli 24-port RJ45 liitinmoduulit Ohjuripaneeli Puhelinpaneeli 50-linjaa Optinen päätepaneeli 24xSC/D *Adapteri SC-PC/D *Häntäkaapelit SC-PC **Adapteri SC-PC/D **Häntäkaapelit SC-PC Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja *OM3 monimuoto **OS2 yksimuoto 14

15

16 Oy Nylund-Group Ab, Talotekniikka Masalantie 375, MASALA Vaihde (myynti) puh /2015
