1 Nylund Kotiverkko Täydellinen kaapelointijärjestelmä asuntojen tietoverkkoratkaisuksi.

2 Oy Nylund-Group Ab, Talotekniikka Masalantie MASALA Vaihde (myynti) puh asiakaspalvelu@nylund.fi Painettu Suomessa 201 Painopaikka: Savion Kirjapaino Oy Painotuote Pidätämme oikeudet tuotemuutoksiin ja teknisiin muutoksiin ilman ennakkoilmoitusta. Nylund Group on suomalainen perheyritys. Myymme energiatehokkuus- ja tiedonsiirtoratkaisuja kiinteistöjen ja teollisuuden tarpeisiin. Visiomme on olla asiakkaittemme arvostama kumppani, joka on valituilla alueilla edelläkävijä. Saavutamme edelläkävijyyden ammattimaisen asiakastyön, aktiivisen viestinnän ja uusien ratkaisujen kautta. Kaksi liiketoimintaryhmäämme ovat Talotekniikka ja Teollisuuselektroniikka.

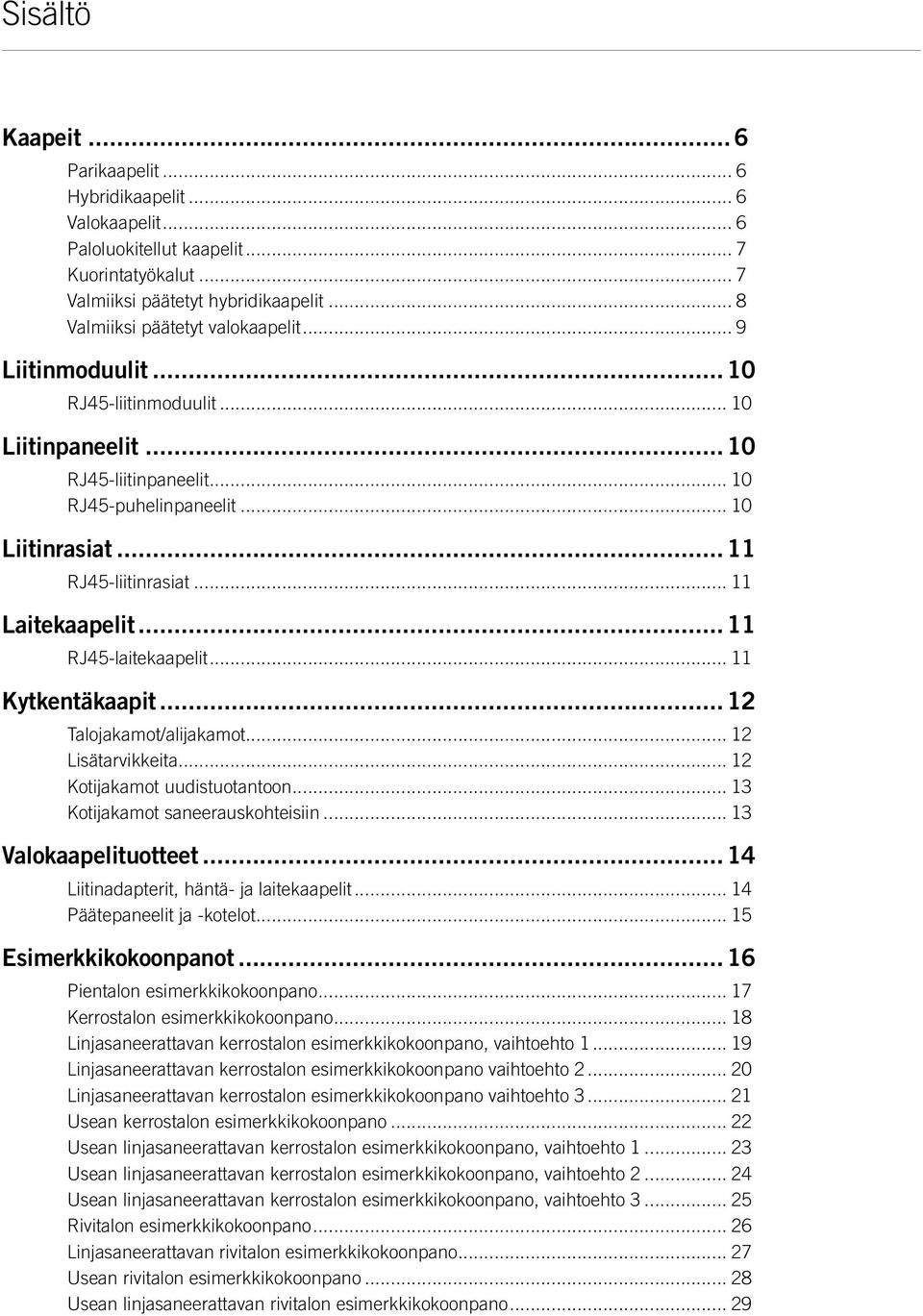

3 Sisältö Kaapeit... 6 Parikaapelit... 6 Hybridikaapelit... 6 Valokaapelit... 6 Paloluokitellut kaapelit... 7 Kuorintatyökalut... 7 Valmiiksi päätetyt hybridikaapelit... 8 Valmiiksi päätetyt valokaapelit... 9 Liitinmoduulit...10 RJ-liitinmoduulit Liitinpaneelit...10 RJ-liitinpaneelit RJ-puhelinpaneelit Liitinrasiat...11 RJ-liitinrasiat Laitekaapelit...11 RJ-laitekaapelit Kytkentäkaapit...12 Talojakamot/alijakamot Lisätarvikkeita Kotijakamot uudistuotantoon... 1 Kotijakamot saneerauskohteisiin... 1 Valokaapelituotteet...1 Liitinadapterit, häntä- ja laitekaapelit... 1 Päätepaneelit ja -kotelot... 1 Esimerkkikokoonpanot...16 Pientalon esimerkkikokoonpano Kerrostalon esimerkkikokoonpano Linjasaneerattavan kerrostalon esimerkkikokoonpano, vaihtoehto Linjasaneerattavan kerrostalon esimerkkikokoonpano vaihtoehto Linjasaneerattavan kerrostalon esimerkkikokoonpano vaihtoehto Usean kerrostalon esimerkkikokoonpano Usean linjasaneerattavan kerrostalon esimerkkikokoonpano, vaihtoehto Usean linjasaneerattavan kerrostalon esimerkkikokoonpano, vaihtoehto Usean linjasaneerattavan kerrostalon esimerkkikokoonpano, vaihtoehto... 2 Rivitalon esimerkkikokoonpano Linjasaneerattavan rivitalon esimerkkikokoonpano Usean rivitalon esimerkkikokoonpano Usean linjasaneerattavan rivitalon esimerkkikokoonpano... 29

4 Nylund Kotiverkko Täydellinen kaapelointijärjestelmä asuntojen tietoverkkoratkaisuksi. Nylund Kotiverkko on toimiva ratkaisu asuntojen tietoverkkokaapelointiin. Se on täydellinen kaapelointijärjestelmä, jolla kaikki kodin laajakaista- ja tietoliikenneyhteydet voidaan toteuttaa. Nylund Kotiverkko on suunniteltu uudisrakennusten ja saneerauskohteiden tietoverkkoratkaisuihin ja se soveltuu pien-, rivi- ja kerrostalotuotantoon. Nylund Kotiverkko täyttää Viestintäviraston määräyksen 6 A/201 M kiinteistön sisäjohtoverkoista.

5 Perforoitu kotijakamo takaa toimivat yhteydet Nylund Kotiverkon sydän on siisti ja tilava kotijakamo. Se on suunniteltu helppokäyttöiseksi ja tyylikkääksi kokonaisuudeksi. Kotijakamossa on riittävästi tilaa, tietoverkon passiivi- ja aktiivilaitteille. Toimiva ratkaisu on myös kotijakamon ovessa. Ovi on perforoitu (rei itetty), jolloin se läpäisee langattoman verkon tukiaseman signaalin, mikäli sellainen on kotijakamoon asennettu. Hyvä signaalin voimakkuus takaa toimivat yhteydet. Oven ansiosta myös jäähdytysilmankierto on varmistettu. Valmis hybridipääte nopeuttaa asennustöitä Nylundin Kotiverkon valmiiksi päätetyt hybridipäätteet soveltuvat erinomaisesti kerrostalojen saneerauskohteissa toteutettaviin tietoverkkokaapelointeihin. Valmiissa hybridipäätteessä käytetään määrämittaista hybridikaapelia, jossa on 1 kpl Cat6 U/UTP -parikaapeli ja -kuituinen yksimuotovalokaapeli. Hybridikaapeli on itsestään sammuva, vähän savua muodostava ja halogeeniton. Hybridikaapelin Cat6 U/UTP-kaapeli on päätetty keystone Cat6 RJ- liittimeen ja valokaapeli on päätetty pienessä päätekotelossa olevaan LC-APC/Quad-adapteriin. Hybridikaapelin toinen pää on auki. Jos kohteessa asutaan saneeraustöiden aikana, asukkaille aiheutuva häiriö jää mahdollisimman lyhyeksi. Kaikki hybridipäätteessä käytetyt komponentit täyttävät Viestintäviraston määräyksen 6 A/201 M. Valmis hybridipääte asennetaan asunnossa olevaan kotijakamoon ja kaikki muut kaapelin liitostyöt tehdään keskitetysti talojakamon päässä. Tällä menetelmällä asennusaika lyhenee, koska asunnosta toiseen siirtyminen nopeutuu ja asunnoissa työskentely vähenee.

6 Kaapelit Parikaapelit Viestintäviraston määräys 6 A/201 M määrittelee asuntotuotannossa käytettävien tietoverkkokaapeleiden minimivaatimukset. Parikaapeleiden minimivaatimustaso on luokka E/kategorian 6 kaapeli huoneiston sisäverkossa sekä nousukaapeloinnissa Parikaapeli Cat6 U/UTP PVC 00 m Parikaapeli Cat6 U/UTP HF 00 m Parikaapeli Cat6 U/UTP IEC m Parikaapeli Cat6 U/UTP PE ULOS 00 m Hybridikaapelit Helpoin ja nopein tapa kaapeloida talojakamon ja kotijakamon välinen yhteys on käyttää hybridikaapelia. Nousukaapelina käytettävässä hybridikaapelissa on yksi Cat6 U/UTP parikaapeli ja yksi -kuituinen OS2-valokaapeli. Hybridikaapeli on itsestään sammuva, vähän savua muodostava ja halogeeniton. Vaipan väri on valkoinen ja sen rakenne on nk. siam Hybridikaapeli SM+Cat6U HF 00 m Valokaapelit Viestintäviraston määräys 6 A/201 M ottaa selkeästi kantaa myös valokaapelin käyttöön asuntotuotannossa. Määräyksen mukaan talo- tai alijakamosta jokaiseen asuntoon asennetaan nousukaapelointi, jossa on vähintään neljä kategorian OS2- yksimuotokuitua. Kuidut päätetään sekä talo- tai alijakamossa, että kotijakamoissa APC LCtai APC SC-liittimillä varustettuun optiseen päätekoteloon tai paneeliin. Monimuotokuituja (OM1, OM) asuntokaapeloinnissa ei käytetä Valokaapeli FTTH XSM G67A IEC m Valokaapeli FTTH XSM G67A ULOS 2000 m 6

7 Kaapelit Paloluokitellut kaapelit Esimerkiksi kerrostalojen linjasaneerausten yhteydessä uusittavien tiedonsiirtokaapeleiden reitti kulkee usein poistumisteiden (porraskäytävien) kautta. Porraskäytäviin vedettävät kaapelit joudutaan suojaamaan vähintään palonkestävyysluokan EI0 mukaisilla rakenteilla (koteloimalla). Käyttämällä nipussa itsestään sammuvia kaapeleita voidaan kotelointi toteuttaa kevyemmillä ja edullisemmilla materiaalivalinnoilla, mikä selkeästi alentaa projektin kokonaiskustannuksia. Paloluokitellut kaapelit täyttävät standardit nipussa itsestään sammuva SFS-EN 0266 (IEC ), halogeeniton SFS-EN 0267 (IEC 607-2) sekä vähän savua muodostava SFS-EN 0268 (IEC 610-2) Parikaapeli Cat6 U/UTP IEC m Valokaapeli FTTH XSM G67A IEC m Kuorintatyökalut Kuorintatyökalu on tarkoitettu pari-, koaksiaali- ja valokaapelien ulkovaipan kuorintaan. Työkalu on helppokäyttöinen ja soveltuu ohut- ja paksuvaippaisten kaapelien kuorintaan. Kaapelin ulkohalkaisija voi olla suurimmillaan 10 mm Kuorintatyökalu 1 kpl Kuorintatyökalu, Cyclop 1 kpl 7

8 Kaapelit Valmiiksi päätetyt hybridikaapelit Valmiiksi päätetyt hybridikaapelit ovat määrämittaisia hybridikaapeleita, joissa asuntoon tulevat kaapelinpäät on päätetty liittimiin. Valokaapeli ( kuitua) on päätettyjä LC-APC -liittimillä ja kytketty LC-APC/Quad adapteriin pienikokoisessa päätekotelossa. Cat6-kaapeli on päätetty keystone -aukkoon sopivaan RJ- liittimeen. Kaapelin toinen pää on auki. Käyttämällä valmiiksi päätettyjä hybridikaapeleita kaikki muut hybridikaapelin liitos- ja kytkentätyöt pystytään tekemään keskitetysti talojakamon päässä. Valmiiksi päätetty hybridikaapeli on itsestään sammuva, vähän savua muodostava ja halogeeniton. Vaipan väri on valkoinen ja sen rakenne on nk. siam Valmis hybridipääte C6+LCQAPC 20 m 1 kpl Valmis hybridipääte C6+LCQAPC 2 m 1 kpl Valmis hybridipääte C6+LCQAPC 26 m 1 kpl Valmis hybridipääte C6+LCQAPC 29 m 1 kpl Valmis hybridipääte C6+LCQAPC 2 m 1 kpl Valmis hybridipääte C6+LCQAPC m 1 kpl Valmis hybridipääte C6+LCQAPC 8 m 1 kpl Valmis hybridipääte C6+LCQAPC 1 m 1 kpl Valmis hybridipääte C6+LCQAPC m 1 kpl Valmis hybridipääte C6+LCQAPC 7 m 1 kpl Valmis hybridipääte C6+LCQAPC 0 m 1 kpl Valmis hybridipääte C6+LCQAPC m 1 kpl Valmis hybridipääte C6+LCQAPC 6 m 1 kpl Valmis hybridipääte C6+LCQAPC 9 m 1 kpl Valmis hybridipääte C6+LCQAPC 62 m 1 kpl Valmis hybridipääte C6+LCQAPC 6 m 1 kpl Valmis hybridipääte C6+LCQAPC 68 m 1 kpl Valmis hybridipääte C6+LCQAPC 71 m 1 kpl Valmis hybridipääte C6+LCQAPC 7 m 1 kpl Valmis hybridipääte C6+LCQAPC 77 m 1 kpl Valmis hybridipääte C6+LCQAPC 80 m 1 kpl 8

9 Kaapelit Valmiiksi päätetyt valokaapelit Valmiiksi päätetyt valokaapelit ovat määrämittaisia hybridikaapeleita, joissa valokaapeli on päätetty liittimiin. Valokaapeli ( kuitua) on päätetty LC-APC- liittimillä (8kpl) ja Cat6-kaapelin päät ovat auki Hybridikaapeli 8xLC-APC 20 m 1 kpl Hybridikaapeli 8xLC-APC 2 m 1 kpl Hybridikaapeli 8xLC-APC 26 m 1 kpl Hybridikaapeli 8xLC-APC 29 m 1 kpl Hybridikaapeli 8xLC-APC 2 m 1 kpl Hybridikaapeli 8xLC-APC m 1 kpl Hybridikaapeli 8xLC-APC 8 m 1 kpl Hybridikaapeli 8xLC-APC 1 m 1 kpl Hybridikaapeli 8xLC-APC m 1 kpl Hybridikaapeli 8xLC-APC 7 m 1 kpl Hybridikaapeli 8xLC-APC 0 m 1 kpl Hybridikaapeli 8xLC-APC m 1 kpl Hybridikaapeli 8xLC-APC 6 m 1 kpl Hybridikaapeli 8xLC-APC 9 m 1 kpl Hybridikaapeli 8xLC-APC 62 m 1 kpl Hybridikaapeli 8xLC-APC 6 m 1 kpl Hybridikaapeli 8xLC-APC 68 m 1 kpl Hybridikaapeli 8xLC-APC 71 m 1 kpl Hybridikaapeli 8xLC-APC 7 m 1 kpl Hybridikaapeli 8xLC-APC 77 m 1 kpl Hybridikaapeli 8xLC-APC 80 m 1 kpl 9

10 Liitinmoduulit RJ-liitinmoduulit Suojaamaton (UTP) RJ-liitinmoduuli on helppo ja nopea kytkeä. Liittimen kytkentä ei vaadi mitään erikoistyökalua. Liittimet ovat pienikokoisia ja sopivat keystone -aukotettuihin rasiakalusteisiin ja paneeleihin. Liittimessä oleva selkeä värikoodaus vähentää mahdollisia virhekytkentöjä. Liitin on suojaamaton ja se täyttää Cat6-komponenttistandardit RJ-liitinmoduuli Cat6 UTP 100 kpl Liitinpaneelit RJ-liitinpaneelit RJ-liitinpaneelit sopivat kaikkiin 19 asennuskiskoparilla varustettuihin kytkentäkaappeihin tai koteloihin. Vaihtoehtoina ovat 2 (1U) tai 8 (2U) -porttiset liitinpaneelit, jotka soveltuvat suojaamattomille CAT6-liittimille. Liittimet (72 01 ) tilataan erikseen. Kaapeliohjainpaneeli helpottaa kytkentäkaapeleiden hallintaa. 1U =, mm RJ-liitinpaneeli 2xRJU 1 kpl RJ-liitinpaneeli 8xRJU 1 kpl Kaapeliohjainpaneeli 1U 1 kpl RJ-puhelinpaneelit Talo- ja alijakamon välille tuleva puhelinkaapeli, päätetään RJ-puhelinpaneeliin. Puhelinpaneeli sisältää RJ-liittimet (0 kpl) ja puhelinkaapelin LSAkytkentärimat. Paneeli kiinnitetään 19 laitekaappiin ja sen korkeus on vain 1U Puhelinpaneeli 0 x RJ 1 kpl 10

11 Liitinrasiat RJ-liitinrasiat RJ-liitinrasiaan päätetään Cat6-parikaapelit, jotka lähtevät kotijakamosta. RJ-liitinrasiat soveltuvat uppo- ja pinta-asennuksiin. RJ-liitinrasioihin sopiva liitinmoduuli on Keskiölevy 70x70 2xRJ suora 10 kpl Keskiölevy 70x70 2xRJ vino 10 kpl Peitelevy 8x8 1 os. 10 kpl Pinta-rasia 2XRJ, 8x8 10 kpl Laitekaapelit RJ-laitekaapelit Suojaamattomat Cat6 U/UTP RJ-laitekaapelit on tarkoitettu kotijakamossa, talojakamossa tai alijakamossa tapahtuviin laitekytkentöihin ja asunnossa laitekaapeleiksi. Lyhyet 0,2 ja 0, metriset kaapelit soveltuvat erittäin hyvin kotijakamoihin, koska ne ovat pienikokoisia, vähän tilaa vieviä ja taipuisia Laitekaapeli CAT6 UTP 0,2m 1 kpl Laitekaapeli Cat6 U/UTP 0, m 1 kpl Laitekaapeli Cat6 U/UTP 1,0 m 1 kpl Laitekaapeli Cat6 U/UTP 2,0 m 1 kpl Laitekaapeli Cat6 U/UTP,0 m 1 kpl 11

12 Kytkentäkaapit Talojakamot/alijakamot Kotiverkon kupari- ja valokuitukaapelit päätetään talo- ja alijakamoihin. Ne voivat olla lukittavia kytkentäkaappeja tai avoimia runkokehikkoja. Kytkentäkaappeja on saatavana pelti- ja lasiovisina. Kaappien ja runkokehikkojen vakioväri on harmaa RAL70. Kytkentäkaapit on tarkoitettu sisäasennuksiin ja niiden kotelointiluokka on IP Kytkentäkaappi 2066 peltiovella 2000x600x600 1 kpl Kytkentäkaappi 2066 lasiovella 2000x600x600 1 kpl Kytkentäkaappi 2086 peltiovella 2000x800x600 1 kpl Kytkentäkaappi 2086 lasiovella 2000x800x600 1 kpl Kytkentäkaapin runko x600x600 1 kpl Kytkentäkaapin runko x800x600 1 kpl Mitat: korkeus x leveys x syvyys. Mittayksikkö millimetri (mm). Lisätarvikkeita Kytkentäkaappeihin on saatavana kattava valikoima lisätarvikkeita LED-valaisin + liiketunnistin 1 kpl Laitehylly 19 /70 mm 1 kpl Pistorasiapaneeli 19 6-os. 1 kpl Tuuletin(1)sarja termostaatilla 1 kpl Asennuslevy kahdelle tuulettimelle 1 kpl Peitelevy 1 kpl Sokkeli 100x600x600 1 kpl Sokkeli 100x800x600 1 kpl Laitekaapin Abloy-lukko 1 kpl Maattosarja P 1 kpl 12

13 Kytkentäkaapit Kotijakamot uudistuotantoon Viestintäviraston määräys 6 A/201 M määrittelee uudisrakennuskohteissa käytetyn kotijakamon minimivaatimukset. Kotijakamon fyysisen koon pitää olla vähintään 600 mm x 00 mm x 90 mm (korkeus x leveys x syvyys) ja asennuspintaalan vähintään 0,2 m². Kotijakamossa on myös oltava vähintään kaksi sähköpistorasiaa ja säilytyspaikka esimerkiksi kotiverkon aktiivilaitteiden käyttöohjeille. Nylund Kotiverkko -kaapelointijärjestelmän kotijakamo on päivitetty määräyksen mukaiseksi. Myös jakamon käytettävyys on parempi uudella 12-porttisella RJ- paneelilla ja perforoidulla (rei itetty) ovella. Perforoitu ovi läpäisee langattoman tukiaseman signaalin, mikäli sellainen asennetaan kotijakamoon. Myös jäähdytysilmakierto on varmistettu. Kotijakamo on lukittava ja väriltään valkoinen Kotijakamo 600x00x90 1 kpl Kotijakamot saneerauskohteisiin Linjasaneerauskohteissa asunnot ovat usein pieniä ja niihin asennettavan tietoverkon RJ-työpisteiden määrä myös vähäinen. Tämän vuoksi tarvitaan pieniä kotijakamoita. Saneerauskohteisiin suunnitellun kotijakamon asennus pinta-ala pitää olla vähintään 0,12 m² ja syvyys vähintään 90 mm. Pieni koko mahdollistaa sen sijoittamisen tuulikaappeihin tai pieniin vaatehuoneisiin. Kotijakamon voi asentaa vaakatai pystyasentoon. Kotijakamo sisältää irrotettavan RJ-liitinpaneelin (12-linjaa), kaksi sähköpistorasiaa ja dokumenttipitimen. Kotijakamo on avaimella lukittava ja perforoitu etuovi läpäisee WLAN-tukiaseman signaalin. Aukotuksen ansiosta laitteet saavat tarvittavaa jäähdytysilmaa riittävästi. Kotijakamon väri on valkoinen Kotijakamo 200x600x90 1 kpl 1

14 Valokaapelituotteet Liitinadapterit, häntä- ja laitekaapelit Määräyksessä 6 A/201 M vaaditaan APC-hiottujen (kulmaan hiottu) liittimien käyttöönottoa asuntojen valokaapeliasennuksissa. APC-hiotut liittimet ovat teknisesti (heijastusvaimennus) parempia ja takaavat esimerkiksi laadukkaamman HDTV-kuvasiirron. Häntäkaapelin APC-hiotut liittimet ja liitinadapterit ovat väriltään vihreitä. Liitinadapterina voidaan käyttää joko LC- tai SC-tyyppisiä adaptereita. LC-adapterin käyttö on kasvanut voimakkaasti sen pienen koon ja pakkaustiheyden ansiosta. Adapterit ovat duplex - tai quad -mallisia. Duplex-adapteriin voidaan kytkeä kaksi kuitua ja quad-adapteriin vastaavasti neljä kuitua. Laitekaapeleita käytetään päätettyjen kuitujen yhdistämiseksi laitteisiin tai muodostamaan ristikytkentöjä. Toimitamme ns. duplex-laitekaapeleita (DPX), joilla kuituyhteys voidaan toteuttaa. Kaapeleissa on APC-liittimet. HUOM! Aina ennen laitekaapeleiden kytkentää liitinpäät on puhdistettava siihen tarkoitetulla puhdistustyökalulla Liitinadapteri LC-APC SM Duplex 8 kpl Liitinadapteri LC-APC SM Quad kpl Liitinadapteri SC-APC SM Duplex 8 kpl Häntäkuitu LC-APC 1,0 m SM 8 kpl Häntäkuitu SC-APC 1,0 m SM 8 kpl Laitekaapeli DPX SCA/SCA SM APC 2 m 1 kpl Laitekaapeli DPX SCA/SCA SM APC m 1 kpl Laitekaapeli DPX SCA/SCA SM APC m 1 kpl Laitekaapeli DPX SCA/LCA SM APC 2 m 1 kpl Laitekaapeli DPX SCA/LCA SM APC m 1 kpl Laitekaapeli DPX SCA/LCA SM APC m 1 kpl Laitekaapeli DPX LCA/LCA SM APC 2 m 1 kpl Laitekaapeli DPX LCA/LCA SM APC m 1 kpl Laitekaapeli DPX LCA/LCA SM APC m 1 kpl Kuituliittimien puhdistustyökalu 1 kpl 1

15 Valokaapelituotteet Päätepaneelit ja -kotelot Valokaapelit päätetään talojakamossa optiseen 19 -päätepaneeliin ja kotijakamossa optiseen päätekoteloon. Alijakamon päätepaneelissa hitsataan talojakamosta tulevat runkokuidut asuntoihin lähteviin kuituihin. Päätettävän valokaapelin kuitumäärä on huomioitava, kun 19 päätepaneelien tarvetta kartoitetaan. Päätepaneelissa snro käytetään LC-Quad -adapteria, jolloin siihen saa hallitusti päätettyä 8 kuitua (12 asuntoa). Alijakamoissa tapahtuviin kuitujen (max. 8 kpl = 12 asuntoa) jatkamisiin käytetään paneelia snro Optinen päätepaneeli 12XLC QUAD 1 kpl Optinen päätepaneeli 2XSC DPX 1 kpl Optinen päätepaneeli umpilevyllä 1 kpl Törmäyssuoja/kaapelihylly 1 kpl Optinen päätekotelo Multi Micro 1 kpl Optinen päätekotelo 1XLC-Q 1 kpl optinen päätepaneeli 12XLC QUAD optista päätepaneelia käytetään alijakamoissa yhdistämään runkokuidut asuntoihin meneviin kuituihin. 1

16 Esimerkkikokoonpanot Pientalon esimerkkikokoonpano Kerrostalon esimerkkikokoonpano Linjasaneerattavan kerrostalon esimerkkikokoonpano, vaihtoehto Linjasaneerattavan kerrostalon esimerkkikokoonpano, vaihtoehto Linjasaneerattavan kerrostalon esimerkkikokoonpano, vaihtoehto Usean kerrostalon esimerkkikokoonpano Usean linjasaneerattavan kerrostalon esimerkkikokoonpano, vaihtoehto Usean linjasaneerattavan kerrostalon esimerkkikokoonpano, vaihtoehto Usean linjasaneerattavan kerrostalon esimerkkikokoonpano, vaihtoehto... 2 Rivitalon esimerkkikokoonpano Linjasaneerattavan rivitalon esimerkkikokoonpano Usean rivitalon esimerkkikokoonpano Usean linjasaneerattavan rivitalon esimerkkikokoonpano

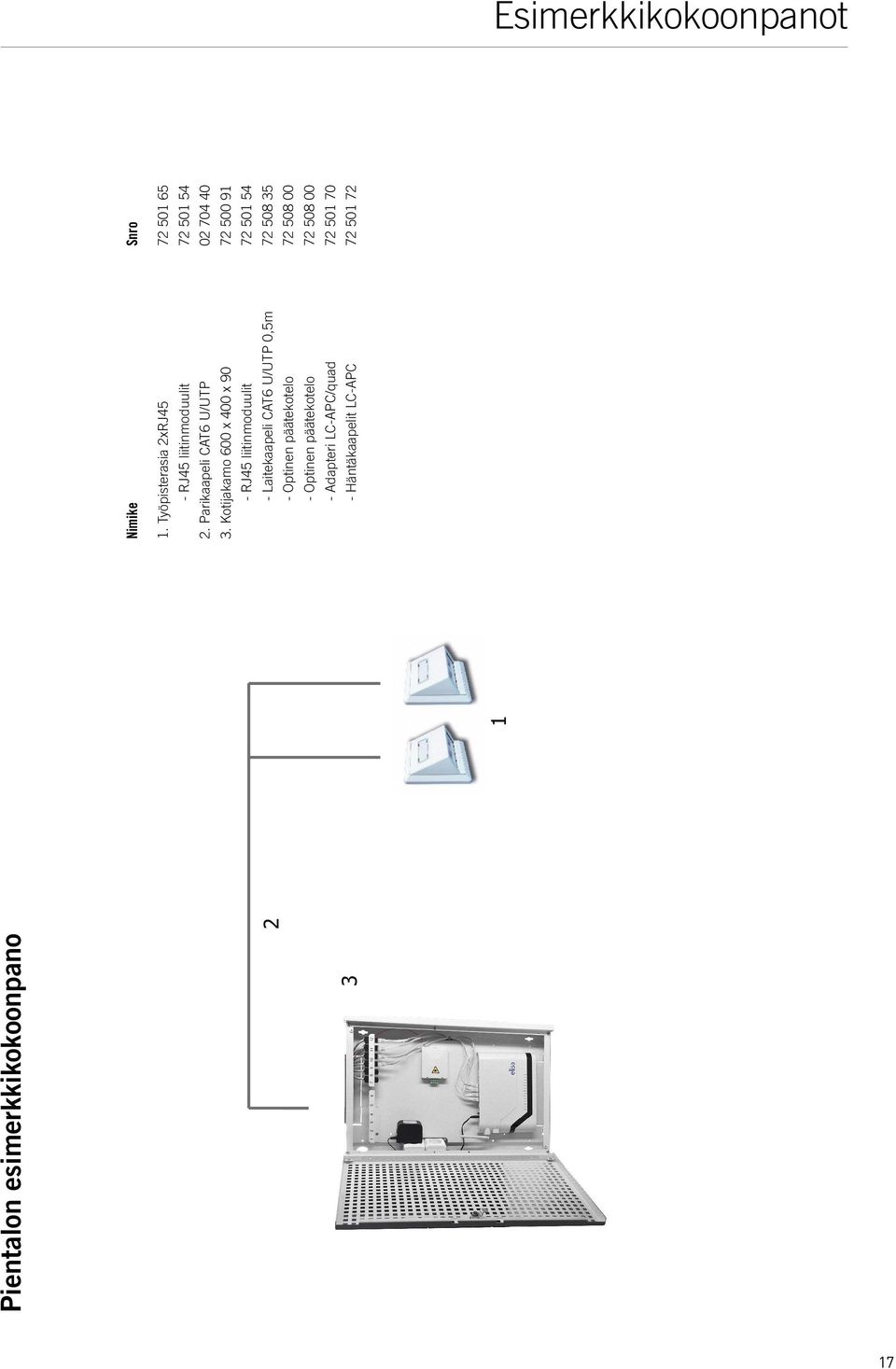

17 Esimerkkikokoonpanot Pientalon esimerkkikokoonpano 2 1 Nimike Snro 1. Työpisterasia 2xRJ Parikaapeli CAT6 U/UTP Kotijakamo 600 x 00 x Laitekaapeli CAT6 U/UTP 0,m Optinen päätekotelo Optinen päätekotelo Adapteri LC-APC/quad Häntäkaapelit LC-APC

18 Esimerkkikokoonpanot Kerrostalon esimerkkikokoonpano 2 1 Nimike Snro 1. Työpisterasia 2xRJ Parikaapeli CAT6 U/UTP Kotijakamo 600 x 00 x Laitekaapeli CAT U/UTP 0,m Optinen päätekotelo Adapteri LC-APC/quad Häntäkaapelit LC-APC Hybridikaapeli CAT6U/UTP+XSM HF Kytkentäkaappi 2086 peltiovella LED-valaisin liiketunnistimella RJ liitinpaneeli 2-port Ohjuripaneeli Laitekaapeli CAT U/UTP 2,0m Puhelinpaneeli 0-linjaa Optinen päätepaneeli 12xLC/Q Adapteri LC-APC/quad Häntäkaapelit LC-APC Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja

19 Esimerkkikokoonpanot Linjasaneerattavan kerrostalon esimerkkikokoonpano, vaihtoehto Nimike Snro 1. Työpisterasia 2xRJ Parikaapeli CAT6 U/UTP Kotijakamo 200 x 600 x Laitekaapeli CAT U/UTP 0,2m Optinen päätekotelo Adapteri LC-APC/quad Häntäkaapelit LC-APC *Hybridikaapeli CAT6U/UTP+XSM HF Kytkentäkaappi 2086 peltiovella LED-valaisin liiketunnistimella RJ liitinpaneeli 2-port Ohjuripaneeli Laitekaapeli CAT U/UTP 2,0m Puhelinpaneeli 0-linjaa Optinen päätepaneeli 12xLC/Q Adapteri LC-APC/quad Häntäkaapelit LC-APC Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja * Kaapeli vaatii uloskäytävissä vähintään EI 0 palonkestävyysluokan mukaisen koteloinnin. 19

20 Esimerkkikokoonpanot Linjasaneerattavan kerrostalon esimerkkikokoonpano vaihtoehto Nimike Snro 1. Työpisterasia 2xRJ Parikaapeli CAT6 U/UTP Kotijakamo 200 x 600 x Laitekaapeli CAT U/UTP 0,2m Optinen päätekotelo Adapteri LC-APC/quad Häntäkaapelit LC-APC *Parikaapeli Cat6 U/UTP IEC *Valokaapeli FTTH XSM G67A IEC Kytkentäkaappi 2086 peltiovella LED-valaisin liiketunnistimella RJ liitinpaneeli 2-port Ohjuripaneeli Laitekaapeli CAT U/UTP 2,0m Puhelinpaneeli 0-linjaa Optinen päätepaneeli 12xLC/Q Adapteri LC-APC/quad Häntäkaapelit LC-APC Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja * Kaapelit täyttävät standardit: nipussa itsestään sammuva (IEC602-), halogeenivapaa (IEC607) ja vähäistä savua muodostava (IEC610) 20

21 Esimerkkikokoonpanot Linjasaneerattavan kerrostalon esimerkkikokoonpano vaihtoehto 2 1 Nimike Snro 1. Työpisterasia 2xRJ Parikaapeli CAT6 U/UTP Kotijakamo 200 x 600 x Laitekaapeli CAT U/UTP 0,2m *Valmiiksi päätetty hybridikaapeli XX XXX XX. Kytkentäkaappi 2086 peltiovella LED-valaisin liiketunnistimella RJ liitinpaneeli 2-port Ohjuripaneeli Laitekaapeli CAT U/UTP 2,0m Puhelinpaneeli 0-linjaa Optinen päätepaneeli 12xLC/Q Adapteri LC-APC/quad Häntäkaapelit LC-APC Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja * Kaapeli vaatii uloskäytävissä vähintään EI 0 palonkestävyysluokan mukaisen koteloinnin. Kaapelin s-numero valitaan tarvittavan pituuden mukaan. 21

22 Esimerkkikokoonpanot Usean kerrostalon esimerkkikokoonpano Talo #1 Talo # Nimike Snro 1. Työpisterasia 2xRJ Parikaapeli CAT6 U/UTP Kotijakamo 600 x 00 x Laitekaapeli CAT6 U/UTP 0,m Optinen päätekotelo Adapteri LC-APC/quad Häntäkaapelit LC-APC Hybridikaapeli CAT6U/UTP+XSM HF Kytkentäkaappi 2086 peltiovella (talojakamo) LED-valaisin liiketunnistimella RJ liitinpaneeli 2-port Ohjuripaneeli Laitekaapeli CAT6 U/UTP 2m Puhelinpaneeli 0-linjaa Optinen päätepaneeli 12xLC/Q Adapteri LC-APC/quad Häntäkaapelit LC-APC Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja Kytkentäkaappi 2086 peltiovella (alijakamo) LED-valaisin liiketunnistimella RJ liitinpaneeli 2-port Ohjuripaneeli Laitekaapeli CAT6 U/UTP 0,m Puhelinpaneeli 0-linjaa Optinen päätepaneeli umpilevyllä Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja Telekaapeli (1- pari / asunto / talo# 2) 8. Valokaapeli (-kuitua / asunto / talo#2, lisäksi valokaapeli 6XSM) 22

23 Esimerkkikokoonpanot Usean linjasaneerattavan kerrostalon esimerkkikokoonpano, vaihtoehto 1 Talo #1 Talo # Nimike Snro 1. Työpisterasia 2xRJ Parikaapeli CAT6 U/UTP Kotijakamo 200 x 600 x Laitekaapeli CAT6 U/UTP 0,2m Optinen päätekotelo Adapteri LC-APC/quad Häntäkaapelit LC-APC Hybridikaapeli CAT6U/UTP+XSM HF Kytkentäkaappi 2086 peltiovella (talojakamo) LED-valaisin liiketunnistimella RJ liitinpaneeli 2-port Ohjuripaneeli Laitekaapeli CAT6 U/UTP 2m Puhelinpaneeli 0-linjaa Optinen päätepaneeli 12xLC/Q Adapteri LC-APC/quad Häntäkaapelit LC-APC Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja Kytkentäkaappi 2086 peltiovella (alijakamo) LED-valaisin liiketunnistimella RJ liitinpaneeli 2-port Ohjuripaneeli Laitekaapeli CAT6 U/UTP 0,m Puhelinpaneeli 0-linjaa Optinen päätepaneeli umpilevyllä Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja Telekaapeli (1- pari / asunto / talo# 2) 8. Valokaapeli (-kuitua / asunto / talo#2, lisäksi valokaapeli 6XSM) HUOM! POS. hybridikaapeli vaatii uloskäytävissä vähintään El0 palokestävyysluokan mukaisen koteloinnin. 2

24 Esimerkkikokoonpanot Usean linjasaneerattavan kerrostalon esimerkkikokoonpano, vaihtoehto 2 Talo #1 Talo # b b a a Nimike Snro 1. Työpisterasia 2xRJ Parikaapeli CAT6 U/UTP Kotijakamo 200 x 600 x Laitekaapeli CAT6 U/UTP 0,2m Optinen päätekotelo Adapteri LC-APC/quad Häntäkaapelit LC-APC a. Parikaapeli Cat6 U/UTP IEC b. Valokaapeli FTTH *SM G67A IEC Kytkentäkaappi 2086 peltiovella (talojakamo) LED-valaisin liiketunnistimella RJ liitinpaneeli 2-port Ohjuripaneeli Laitekaapeli CAT6 U/UTP 2m Puhelinpaneeli 0-linjaa Optinen päätepaneeli 12xLC/Q Adapteri LC-APC/quad Häntäkaapelit LC-APC Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja Kytkentäkaappi 2086 peltiovella (alijakamo) LED-valaisin liiketunnistimella RJ liitinpaneeli 2-port Ohjuripaneeli Laitekaapeli CAT6 U/UTP 0,m Puhelinpaneeli 0-linjaa Optinen päätepaneeli umpilevyllä Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja Telekaapeli (1- pari / asunto / talo# 2) 8. Valokaapeli (-kuitua / asunto / talo#2, lisäksi valokaapeli 6XSM) HUOM! Kaapelit a ja b täyttävät standardit: nipussa itsestään sammuva (IEC602-) halogeeniton (IEC607) ja vähäistä savua muodostava (IEC610) 2

25 Esimerkkikokoonpanot Usean linjasaneerattavan kerrostalon esimerkkikokoonpano, vaihtoehto Talo #1 Talo # Nimike Snro 1. Työpisterasia 2xRJ Parikaapeli CAT6 U/UTP Kotijakamo 200 x 600 x Laitekaapeli CAT6 U/UTP 0,2m Valmiiksi päätetty hybridikaapeli XX XXX XX. Kytkentäkaappi 2086 peltiovella (talojakamo) LED-valaisin liiketunnistimella RJ liitinpaneeli 2-port Ohjuripaneeli Laitekaapeli CAT6 U/UTP 2m Puhelinpaneeli 0-linjaa Optinen päätepaneeli 12xLC/Q Adapteri LC-APC/quad Häntäkaapelit LC-APC Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja Kytkentäkaappi 2086 peltiovella (alijakamo) LED-valaisin liiketunnistimella RJ liitinpaneeli 2-port Ohjuripaneeli Laitekaapeli CAT6 U/UTP 0,m Puhelinpaneeli 0-linjaa Optinen päätepaneeli umpilevyllä Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja Telekaapeli (1- pari / asunto / talo# 2) 8. Valokaapeli (-kuitua / asunto / talo#2, lisäksi valokaapeli 6XSM) HUOM! POS. valmiiksi päätetty hybridikaapeli vaatii uloskäytävissä vähintään El0 palokestävyysluokan mukaisen koteloinnin. Kaapelin s-numero valitaan tarvittavan pituuden mukaan. 2

26 Esimerkkikokoonpanot Rivitalon esimerkkikokoonpano Asunto Asunto Asunto x asuntoa 2 1 Nimike Snro 1. Työpisterasia 2xRJ Parikaapeli CAT6 U/UTP Parikaapeli CAT6 U/UTP PE ULOS Valokaapeli FTTH XSM G67A ULOS Kotijakamo 600 x 00 x Laitekaapeli CAT U/UTP 0,m Optinen päätekotelo Adapteri LC-APC/quad Häntäkaapelit LC-APC *Kytkentäkaappi 2086 peltiovella LED-valaisin liiketunnistimella RJ liitinpaneeli 2-port Ohjuripaneeli Laitekaapeli CAT U/UTP 2,0m Puhelinpaneeli 0-linjaa Optinen päätepaneeli 12xLC/Q Adapteri LC-APC/quad Häntäkaapelit LC-APC Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja * Talojakamona, huoltorakennuksessa tai vastaavassa tilassa 26

27 Esimerkkikokoonpanot Linjasaneerattavan rivitalon esimerkkikokoonpano Asunto 1 Asunto Asunto x asuntoa 2 1 Nimike Snro 1.Työpisterasia 2xRJ Parikaapeli CAT6 U/UTP Parikaapeli CAT6 U/UTP PE ULOS Valokaapeli FTTH XSM G67A ULOS Kotijakamo 200 x 600 x Laitekaapeli CAT U/UTP 0,2m Optinen päätekotelo Adapteri LC-APC/quad Häntäkaapelit LC-APC *Kytkentäkaappi 2086 peltiovella LED-valaisin liiketunnistimella RJ liitinpaneeli 2-port Ohjuripaneeli Laitekaapeli CAT U/UTP 2,0m Puhelinpaneeli 0-linjaa Optinen päätepaneeli 12xLC/Q Adapteri LC-APC/quad Häntäkaapelit LC-APC Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja * Talojakamona, huoltorakennuksessa tai vastaavassa tilassa 27

28 Esimerkkikokoonpanot Usean rivitalon esimerkkikokoonpano Talo 1 / Asunto Talo 2 / Asunto Talo 1 / Asunto Talo 2 / Asunto Talo 1 / Asunto 2 1 Talo 2 / Asunto 2 1 Nimike Snro 1. Työpisterasia 2xRJ Parikaapeli CAT6 U/UTP Parikaapeli CAT6 U/UTP PE ULOS Valokaapeli FTTH XSM G67A ULOS Kotijakamo 600 x 00 x Laitekaapeli CAT U/UTP 0,m Optinen päätekotelo Adapteri LC-APC/quad Häntäkaapelit LC-APC *Kytkentäkaappi 2086 peltiovella LED-valaisin liiketunnistimella RJ liitinpaneeli 2-port Ohjuripaneeli Laitekaapeli CAT U/UTP 2,0m Puhelinpaneeli 0-linjaa Optinen päätepaneeli 12xLC/Q Adapteri LC-APC/quad Häntäkaapelit LC-APC Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja * Talojakamona, huoltorakennuksessa tai vastaavassa tilassa 28

29 Esimerkkikokoonpanot Usean linjasaneerattavan rivitalon esimerkkikokoonpano Talo 1 / Asunto 1 Talo 1 / Asunto 2 Talo 1 / Asunto Talo 2 / Asunto 1 Talo 2 / Asunto 2 Talo 2 / Asunto Nimike Snro 1. Työpisterasia 2xRJ Parikaapeli CAT6 U/UTP Parikaapeli CAT6 U/UTP PE ULOS Valokaapeli FTTH XSM G67A ULOS Kotijakamo 200 x 600 x Laitekaapeli CAT U/UTP 0,2m Optinen päätekotelo Adapteri LC-APC/quad Häntäkaapelit LC-APC *Kytkentäkaappi 2086 peltiovella LED-valaisin liiketunnistimella RJ liitinpaneeli 2-port Ohjuripaneeli Laitekaapeli CAT U/UTP 2,0m Puhelinpaneeli 0-linjaa Optinen päätepaneeli 12xLC/Q Adapteri LC-APC/quad Häntäkaapelit LC-APC Laitehylly 19/ Pistorasiapaneeli 19 6-auk Maattosarja * Talojakamona, huoltorakennuksessa tai vastaavassa tilassa 29
