Leica Sprinter Siitä vain... Paina nappia

Koko: px

Aloita esitys sivulta:

Download "Leica Sprinter Siitä vain... Paina nappia"

Pirkko Leppänen
8 vuotta sitten
Katselukertoja:

1 Sprinter Siitä vain... Paina nappia

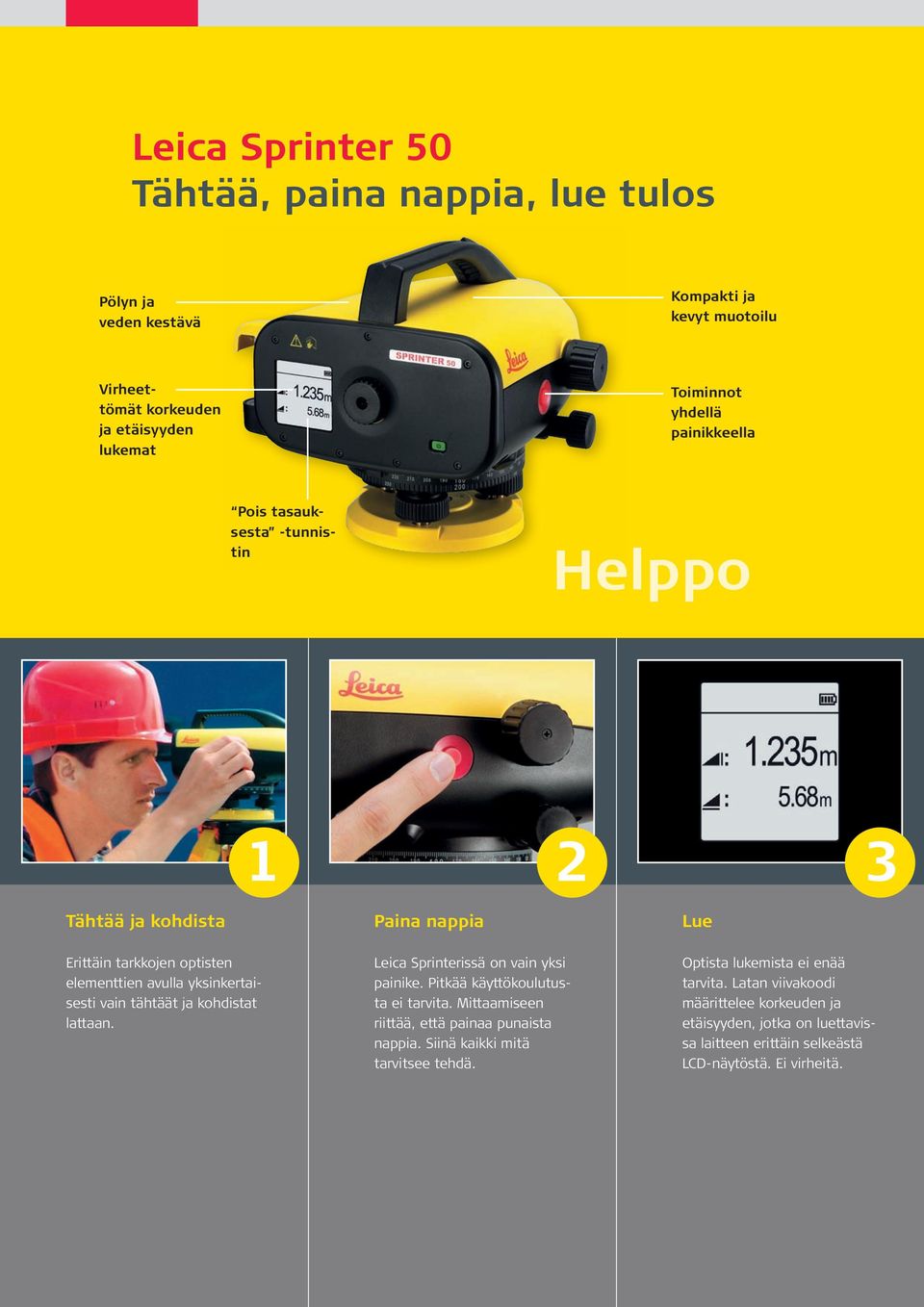

2 Sprinter 50 Tähtää, paina nappia, lue tulos Pölyn ja veden kestävä Kompakti ja kevyt muotoilu Virheettömät korkeuden ja etäisyyden lukemat Toiminnot yhdellä painikkeella Pois tasauksesta -tunnistin Helppo Tähtää ja kohdista Paina nappia Lue Erittäin tarkkojen optisten elementtien avulla yksinkertaisesti vain tähtäät ja kohdistat lattaan. Sprinterissä on vain yksi painike. Pitkää käyttökoulutusta ei tarvita. Mittaamiseen riittää, että painaa punaista nappia. Siinä kaikki mitä tarvitsee tehdä. Optista lukemista ei enää tarvita. Latan viivakoodi määrittelee korkeuden ja etäisyyden, jotka on luettavissa laitteen erittäin selkeästä LCD-näytöstä. Ei virheitä.

ja kohdistat lattaan. Sprinterissä on vain yksi painike. Pitkää käyttökoulutusta ei tarvita. Mittaamiseen riittää, että painaa punaista nappia.

3 Sprinter 150/150M ja 250M Edistyksellisiä mahdollisuuksia US-liitäntä (vain 150M ja 250M) Käyttäjäystävllinen valikko Automaattinen korkeuden ja korkeuserojen laskenta Kunnolliset vaaitussovellukset Sisäinen muisti (vain 150M ja 250M) Edistynyt Laske Muista Lataa Sprinter laskee ja tekee tasoitukset puolestasi. Valitse sopiva toimitus omalla äidinkielelläsi. Virheettömät tulokset: korkeusero Linjavaaitus Leikkaus & täyttö Seuranta & monitorointi Sisäänrakennettu muisti. Voidaan tallentaa jopa 1000 pistettä. Sprinter 150M ja 250M: ei enää kirjoitusvirheitä. Sprinter 150M:stä ja 250M:stä tiedot voidaan ladata omaan tietokoneeseen US-liitännällä. Sprinter DataLoader mahdollistaa miellyttävän tiedonsiirron Excel : iin. Mittaukset voidaan siirtää myös ulkoiseen tiedonkeruulaitteeseen RS232 -portin kautta. (Sprinter 150 vain korkeusero ja seuranta)

Virheettömät tulokset: korkeusero Linjavaaitus Leikkaus & täyttö Seuranta & monitorointi Sisäänrakennettu muisti. Voidaan tallentaa jopa 1000 pistettä.

4 Sprinter -tuoteperhe Laite Tarkkuus* km edestak.matka Korkeus ja etäisyys Korkeusero Seuranta Monikielinen Linjavaaitus Leikkaa & täytä, monit. Tietojen tallennus US-liitäntä Sprinter 50 2,0 mm Sprinter 150 1,5 mm Sprinter 150M 1,5 mm Sprinter 250M 1,0 mm/ 0,7 mm* * Sprinterin alumiinisella viivakoodilatalla, 0,7 mm voidaan saavuttaa Sprinterin lasikuituisella viivakoodilatta (2 tai 3 m, 1-osainen) Sprinter 50 rakentamisen perustyöhön Sprinter 150 antaa korkeudet automaattisesti Sprinter 150M/250M Haastavampaan vaaitustyöhön The Sprinter 50 on täydellinen työkalu päivittäisiin vaaitustehtäviin. Tähtää, kohdista ja mittaa, kaikki yhdellä napin painalluksella ja tulokset saat näytölle lähes välittömästi. Enää ei tule virhelukemia. Virheitä vähentävät toiminnot kuten, kaltevuussensori estävät järjestelmää mittaamasta, jos käyttäjä on kompensaattorin toiminta-alueen ulkopuolella. Mittaat ja luet tulokset virheettömästi! Sprinter 150:ssä on lähes kaikki rakennussovellukset. Se määrittelee automaattisesti korkeuserot. Syötä kiintopiste, mittaa taakse pisteeseen, mittaa eteen kohteeseen F ja tulokset esitetään välittömästi. Jatkuvassa mittauksessa valitse seurantatila ja keskiarvotasoitus saadaksesi vielä tarkemmat tulokset. Sprinter 150M ja 250M ovat täydellisiä työkaluja haasteellisiin rakennusvaaitustehtäviin. Laite tallentaa jopa 1000 mittausta, lataa ja siirtää ne käsiteltäviksi Excel :ssä PC:llä US-liitännän välityksellä. Ohjelmat, kuten korkeuserojen laskenta ja linjatasaus, leikkaus & täyttö ja monitorointi helpottavat vaaitusta merkittävästi. 250M-mallin tarkkuus 0,7 mm ja monitorointiohjelmat mahdollistavat monenlaisia koneohjaus- ja rakennusmittauksia.

Sprinterin lasikuituisella viivakoodilatta (2 tai 3 m, 1-osainen) Sprinter 50 rakentamisen perustyöhön Sprinter 150 antaa korkeudet automaattisesti Sprinter 150M/250M Haastavampaan vaaitustyöhön The

5 Sprinter -laiteohjelmisto Korkeuserot backsight foresight F Tämä toiminto laskee korkeuden erot pisteiden välillä. Syötä peruspiste mittaa taakse ja sen jälkeen kohteisiin eteen. Laite laskee ja esittää korkeuden erot. d A dh = - F = = Linjavaaitus A S 1 F 1 F S 3 F dh Jos sinulla on näkymä vain taakse ja eteen tai vain kohteiden väliin, valitse tarvitsemasi linjavaaitustyö. Syötä aloituksen peruspiste, mittaa taakse, keskelle ja eteen, kunnes olet saavuttanut viimeiseen pisteen. Kaikki mittaukset tallennetaan oikeassa järjestyksessä. S 2 2 Leikkaus & täyttö =1.305 A dh= 1.00 m Reference Level F=2.520 Tämä laiteohjelmasovellus tuottaa leikkaus & täyttö -tulokset vertailulinjaan perustuen. Syötä vaadittu vertailutaso ja peruspiste. Tee liitospiste ja aloita mittaaminen. Ohjelma esittää nyt leikkaus & täyttö -tulokset ja korkeuserot, verrattuna vertailutasoosi. h= m Teknisiä tietoja Sprinter 50 Sprinter 150/150M Sprinter 250M Korkeustarkkuus Korkeusmittauksen keskivirhe 1 km:n edestakaisessa vaaituksessa (ISO ) -Elektroninen mittaus* 2,0 mm 1,5 mm 1,0/0,7* mm -Optinen mittaus Alumiinisella standardilatalla E-asteikko/Numerolatta: 2,5 mm -Yhdellä latalla Keskivirhe: 0,6 mm (elektroninen) ja 1,2 mm (optinen) 30 metrillä Etäisyystarkkuus Etäisyysmittauksen keskivirhe 10 mm : D 10 m ja (Etäisyys m x 0.001) D > 10 m Toimintasäde m (elektroninen) Mittaustavat Yksinkertainen ja seuranta Yhden mittauksen kesto <3 s Kompensaattori Magneettinen vaimennus (kantama +/- 10 min) Kaukoputki Suurennus (optinen) 24x Tietojen tallennus jopa 1000 pistettä (vain 150M) jopa 1000 pistettä Ympäristöolosuhteet IP55 Virtalähde AA kuivaparistot (4 x LR6/AA/AM3 1.5 V) Paino <2,5 kg * Sprinterin alumiininen viivakoodilatta, 0,7 mm voidaan saavuttaa Sprinterin lasikuituisella viivakoodilatalla (2 tai 3 m, 1-osainen)

176 Linjavaaitus A S 1 F 1 F S 3 F dh Jos sinulla on näkymä vain taakse ja eteen tai vain kohteiden väliin, valitse tarvitsemasi linjavaaitustyö.

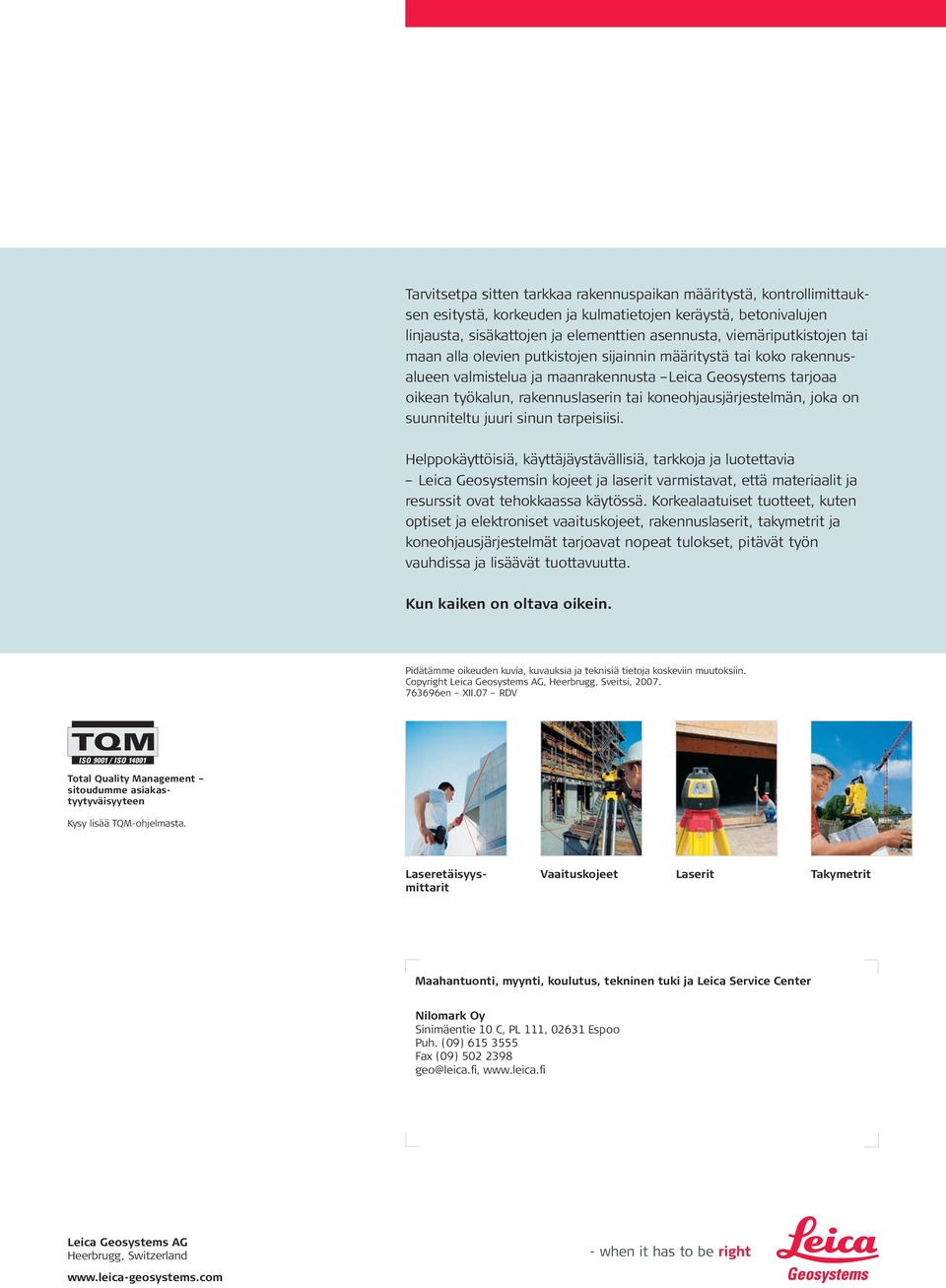

6 Tarvitsetpa sitten tarkkaa rakennuspaikan määritystä, kontrollimittauksen esitystä, korkeuden ja kulmatietojen keräystä, betonivalujen linjausta, sisäkattojen ja elementtien asennusta, viemäriputkistojen tai maan alla olevien putkistojen sijainnin määritystä tai koko rakennusalueen valmistelua ja maanrakennusta Geosystems tarjoaa oikean työkalun, rakennuslaserin tai koneohjausjärjestelmän, joka on suunniteltu juuri sinun tarpeisiisi. Helppokäyttöisiä, käyttäjäystävällisiä, tarkkoja ja luotettavia Geosystemsin kojeet ja laserit varmistavat, että materiaalit ja resurssit ovat tehokkaassa käytössä. Korkealaatuiset tuotteet, kuten optiset ja elektroniset vaaituskojeet, rakennuslaserit, takymetrit ja koneohjausjärjestelmät tarjoavat nopeat tulokset, pitävät työn vauhdissa ja lisäävät tuottavuutta. Kun kaiken on oltava oikein. Pidätämme oikeuden kuvia, kuvauksia ja teknisiä tietoja koskeviin muutoksiin. Copyright Geosystems AG, Heerbrugg, Sveitsi, en XII.07 RDV Total Quality Management sitoudumme asiakastyytyväisyyteen Kysy lisää TQM-ohjelmasta. Laseretäisyysmittarit Vaaituskojeet Laserit Takymetrit Maahantuonti, myynti, koulutus, tekninen tuki ja Service Center Nilomark Oy Sinimäentie 10 C, PL 111, Espoo Puh. (09) Fax (09) Geosystems AG Heerbrugg, Switzerland

koneohjausjärjestelmän, joka on suunniteltu juuri sinun tarpeisiisi.
