560B NPB. 1. Valitse halauamasi kokoonpano. liittimä. 2. Valitse tyhjä Q-G. Q-G sarjan paneeliin. 3. Asenna EH sarjan liittimet

Transkriptio

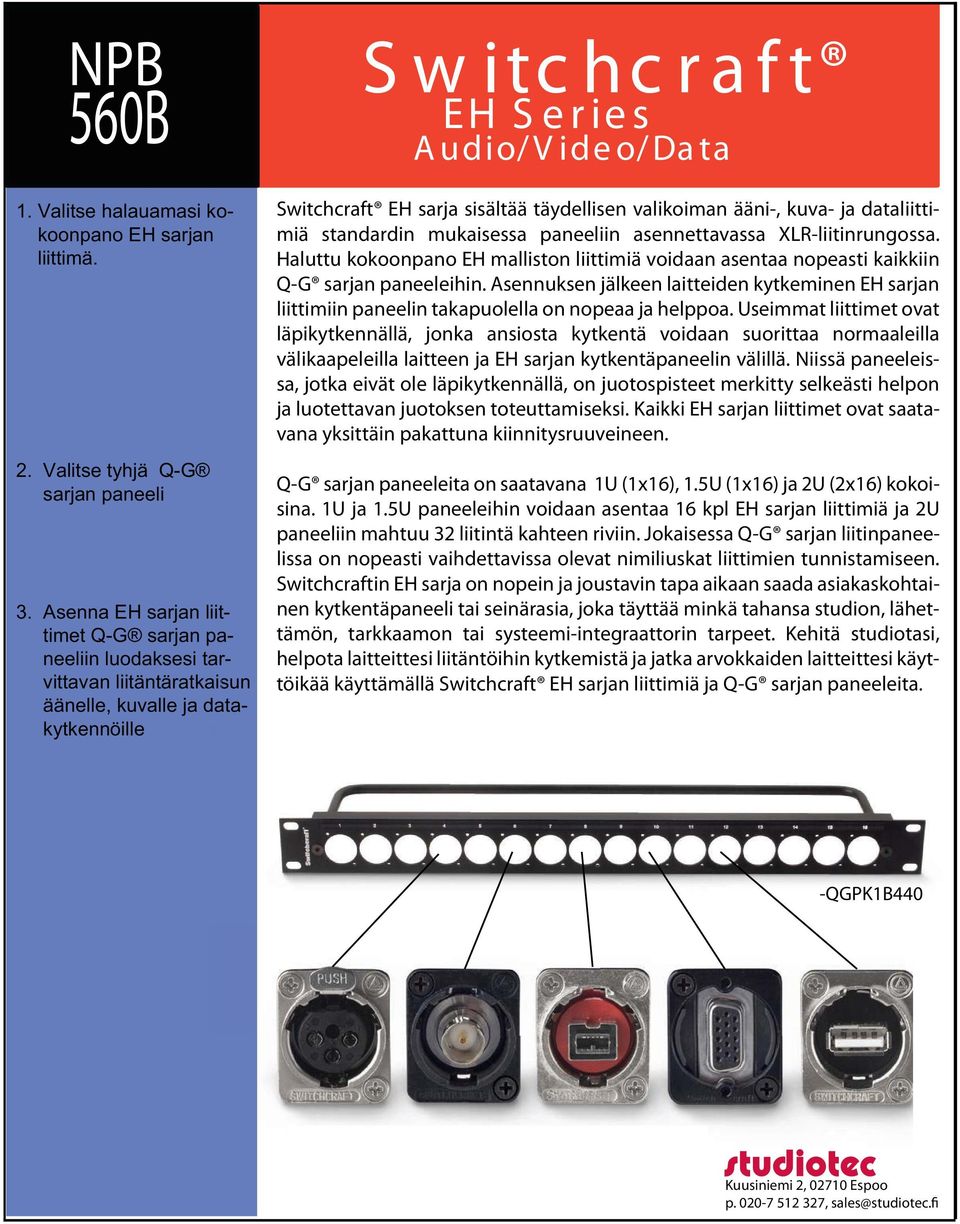

1 NPB 560B 1. Valitse halauamasi kokoonpano EH sarjan liittimä. 2. Valitse tyhjä Q-G sarjan paneeli 3. Asenna EH sarjan liittimet Q-G sarjan paneeliin luodaksesi tarvittavan liitäntäratkaisun äänelle, kuvalle ja datakytkennöille EH sarja sisältää täydellisen valikoiman ääni-, kuva- ja dataliittimiä standardin mukaisessa paneeliin asennettavassa XLR-liitinrungossa. Haluttu kokoonpano EH malliston liittimiä voidaan asentaa nopeasti kaikkiin Q-G sarjan paneeleihin. Asennuksen jälkeen laitteiden kytkeminen EH sarjan liittimiin paneelin takapuolella on nopeaa ja helppoa. Useimmat liittimet ovat läpikytkennällä, jonka ansiosta kytkentä voidaan suorittaa normaaleilla välikaapeleilla laitteen ja EH sarjan kytkentäpaneelin välillä. Niissä paneeleissa, jotka eivät ole läpikytkennällä, on juotospisteet merkitty selkeästi helpon ja luotettavan juotoksen toteuttamiseksi. Kaikki EH sarjan liittimet ovat saatavana yksittäin pakattuna kiinnitysruuveineen. Q-G sarjan paneeleita on saatavana 1U (1x16), 1.5U (1x16) ja 2U (2x16) kokoisina. 1U ja 1.5U paneeleihin voidaan asentaa 16 kpl EH sarjan liittimiä ja 2U paneeliin mahtuu 32 liitintä kahteen riviin. Jokaisessa Q-G sarjan liitinpaneelissa on nopeasti vaihdettavissa olevat nimiliuskat liittimien tunnistamiseen. in EH sarja on nopein ja joustavin tapa aikaan saada asiakaskohtainen kytkentäpaneeli tai seinärasia, joka täyttää minkä tahansa studion, lähettämön, tarkkaamon tai systeemi-integraattorin tarpeet. Kehitä studiotasi, helpota laitteittesi liitäntöihin kytkemistä ja jatka arvokkaiden laitteittesi käyttöikää käyttämällä EH sarjan liittimiä ja Q-G sarjan paneeleita. -QGPK1B440 Kuusiniemi 2, Espoo p ,

2 2 NPB 560B E3MSCB E3FSC E4MSC E4FSC E5MSCB E5FSC E112BL EH35MMMSC EHUSBBAB EHUSBAB EHFWX2B EHFW800X2 EH6MD2 EHSVHS2B EHRCA2 EHDB9MF EHDB9FFB EHHD15MF EHHD15FFB EHFFB EHBNC2B EHLC2 EHLC2M EHSC2 EHSC2M EHST2 EHST2MB EHTL2 ECPPKG ECP2PKG ECP4PKG ECP8PKG

3 Liittimet Liitintyyppi Osanumero (Kirkas) Osanumero (Musta) Pakkauksessa kiinnitysruuvit 1/4" Mono Locking Jack E111L E111BL 1/4" Stereo Locking Jack E112BL E112BLB *Esim. EH Sarjan Osanumerosta: EHBNC2BPKG (BNC läpikytketty, Musta, 4-40 kiinnitysruuvit) *Esim.E Sarjan Osanumerosta: E3FSCPKG (3-Pin XLR Naaras, juotospisteet, 4-40 kiinnitysruuvit) *Uros - Naaras 9-Pin ja15-pin DSUB:it ovat käännettävissä toisinpäin, jolloin saadaan naaras-uros liitäntä. *Kaikkiin peitelvyihin sisältyvät 4-40 kiinnitysruuvit. *Kaikki EH Sarjan Optisten kuitujen liittimiin sisältyvät pölysuojat. NPB 560B EH Sarja Kytkentä Runko Liitin B = Musta Kiinnitysruuvien Tyhjä= Kirkas koodi 3.5MM (1/8") Mono Juotettava EH 35MMMSC B PKG 3.5MM (1/8") Stereo Juotettava EH 35MMSSC B PKG SVHS (S-Video) Läpikytkentä EH SVHS2 B PKG PS/2 Läpikytkentä EH 6MD2 B PKG Firewire 400 (IEEE1394) Suoraankytketty Läpikytkentä EH FW2 B PKG Firewire 400 (IEEE1394) Ristiinkytketty Läpikytkentä EH FWX2 B PKG Firewire 800 (IEEE1394B) Suoraankytketty Läpikytkentä EH FW8002 B PKG Firewire 800 (IEEE1394B) Ristiinkytketty Läpikytkentä EH FW800X2 B PKG RCA Läpikytkentä EH RCA2 B PKG BNC Läpikytkentä EH BNC2 B PKG BNC (Recessed Front) Läpikytkentä EH BNC2R B PKG BNC Juotettava EH BNCSC B PKG BNC > RCA Läpikytkentä EH BNCRCA B PKG RCA > BNC Läpikytkentä EH RCABNC B PKG USB A > B Läpikytkentä EH USBAB B PKG USB B >A Läpikytkentä EH USBBA B PKG 9-Pin DSUB Uros - Uros Läpikytkentä EH DB9MM B PKG 9-Pin DSUB Uros - Naaras Läpikytkentä EH DB9MF B PKG 9-Pin DSUB Naaras - Naaras Läpikytkentä EH DB9FF B PKG 15-Pin HD DSUB Uros - Uros Läpikytkentä EH HD15MM B PKG 15-Pin HD DSUB Uros - Naaras Läpikytkentä EH HD15MF B PKG 15-Pin HD DSUB Naaras - Naaras Läpikytkentä EH HD15FF B PKG F > F (Koaksiaalinen) Läpikytkentä EH FF B PKG LC Fiber Optic (single-mode) Läpikytkentä EH LC2 (Vain Musta PKG LC Fiber Optic (multi-mode) Läpikytkentä EH LC2M (Vain Musta) PKG SC Fiber Optic (single-mode) Läpikytkentä EH SC2 (Vain Musta) PKG SC Fiber Optic (multi-mode) Läpikytkentä EH SC2M (Vain Musta) PKG ST Fiber Optic (single-mode) Läpikytkentä EH ST2 B PKG ST Fiber Optic (multi-mode) Läpikytkentä EH ST2M B PKG TOSLINK Läpikytkentä EH TL2 (Vain Musta) PKG E Sarja (XLR) Nastat Gender E 3,4,5 U, N Fas-Irrotus (Naaraassa) D=Fas-Irrotus Tyhjä=Normaali Lukitus Kytkentätapa ST=Suora PC-liitin RA=Kulma oikealle PC-liitin SC=Juotospisteet Tyhjä=Kartiojouset (3-Pin) Rungon Väri B=Musta Tyhjä=Kirkas Kytkentä pinta AU=Kulta Tyhjä=Hopea Kiinnitysreiän Optiot M3=M3x0.5 Kierre 440=#4-40 Kierre Tyhjä=Upotusreikä Kiinnitysruuvien koodi PKG Peitelevyt tyhjille Osanumero 1 Paikka ECPPKG 2 Paikkaa ECP2PKG 4 Paikkaa ECP4PKG 8 Paikkaa ECP8PKG

4 4 NPB 560B Paneelioptiot -QGPK1B440 Tyhjät Q-G Paneelit Korkeus Riviä/Liitinpaikat 4-40 Reiät QGPK1B 1RU 1X16 QGPK1B440 1RU 1x16 QGPK2B 1.5RU 1X16 QGPK2B RU 1X16 QGPK3B 2RU 2X16 QGPK3B440 2RU 2X16 -QGPK332MFB Valmiit XLR Paneelit Koko Liitännät QGPK116FB 1RU 16 Naaras QGPK116MB 1RU 16 Uros QGPK18M8FB 1RU 8 Uros, 8 Naaras QGPK332MFB 2RU 16 Naaras, 16 Uros

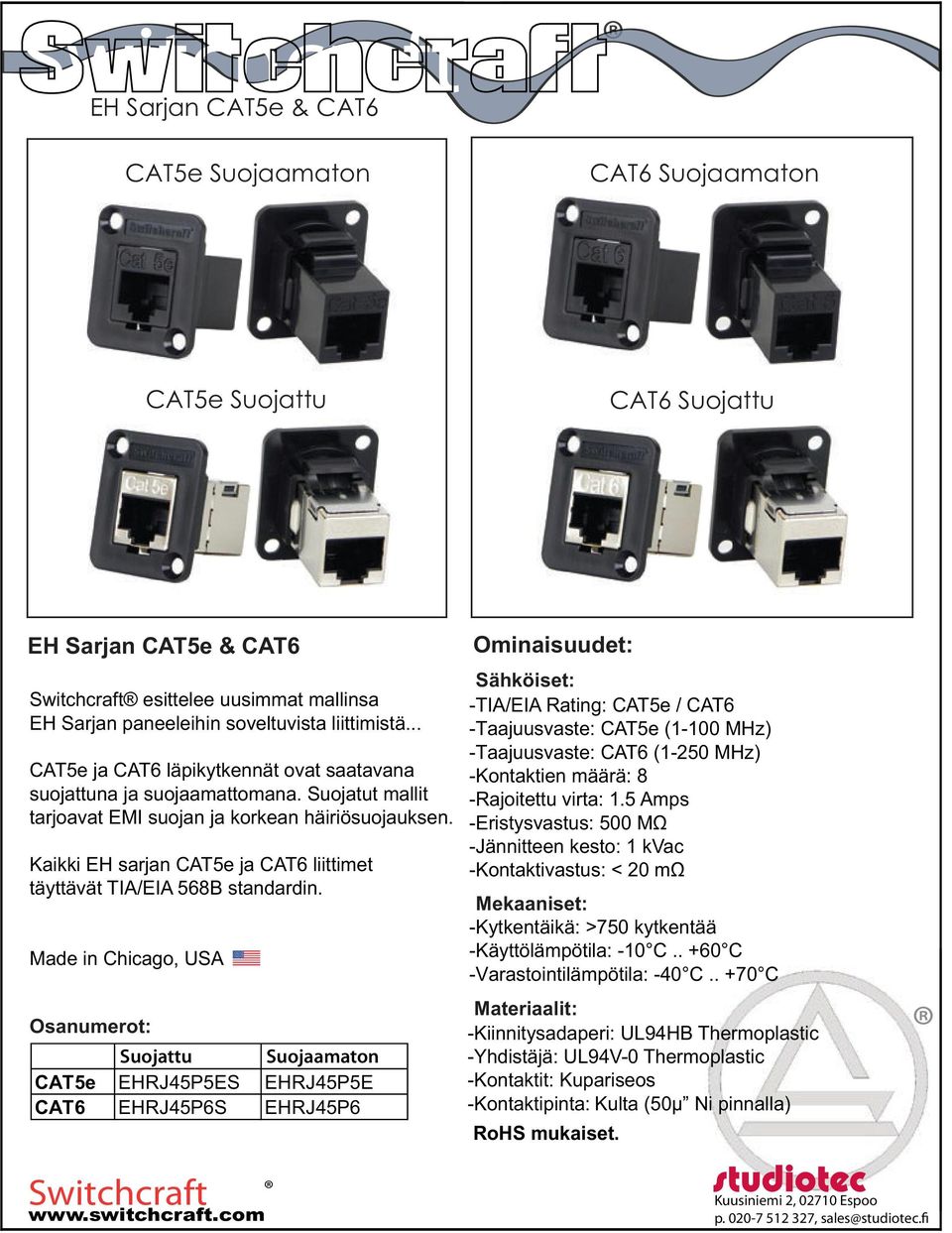

5 EH Sarjan CAT5e & CAT6 CAT5e Suojaamaton CAT6 Suojaamaton CAT5e Suojattu CAT6 Suojattu EH Sarjan CAT5e & CAT6 esittelee uusimmat mallinsa EH Sarjan paneeleihin soveltuvista liittimistä... CAT5e ja CAT6 läpikytkennät ovat saatavana suojattuna ja suojaamattomana. Suojatut mallit tarjoavat EMI suojan ja korkean häiriösuojauksen. Kaikki EH sarjan CAT5e ja CAT6 liittimet täyttävät TIA/EIA 568B standardin. Made in Chicago, USA Osanumerot: Suojattu Suojaamaton CAT5e EHRJ45P5ES EHRJ45P5E CAT6 EHRJ45P6S EHRJ45P6 Ominaisuudet: Sähköiset: -TIA/EIA Rating: CAT5e / CAT6 -Taajuusvaste: CAT5e (1-100 MHz) -Taajuusvaste: CAT6 (1-250 MHz) -Kontaktien määrä: 8 -Rajoitettu virta: 1.5 Amps -Jännitteen kesto: 1 kvac Mekaaniset: -Kytkentäikä: >750 kytkentää -Käyttölämpötila: -10 C C -Varastointilämpötila: -40 C C Materiaalit: -Kiinnitysadaperi: UL94HB Thermoplastic -Yhdistäjä: UL94V-0 Thermoplastic -Kontaktit: Kupariseos -Kontaktipinta: Kulta (50µ Ni pinnalla) RoHS mukaiset. Kuusiniemi 2, Espoo p , sales@studiotec.fi
