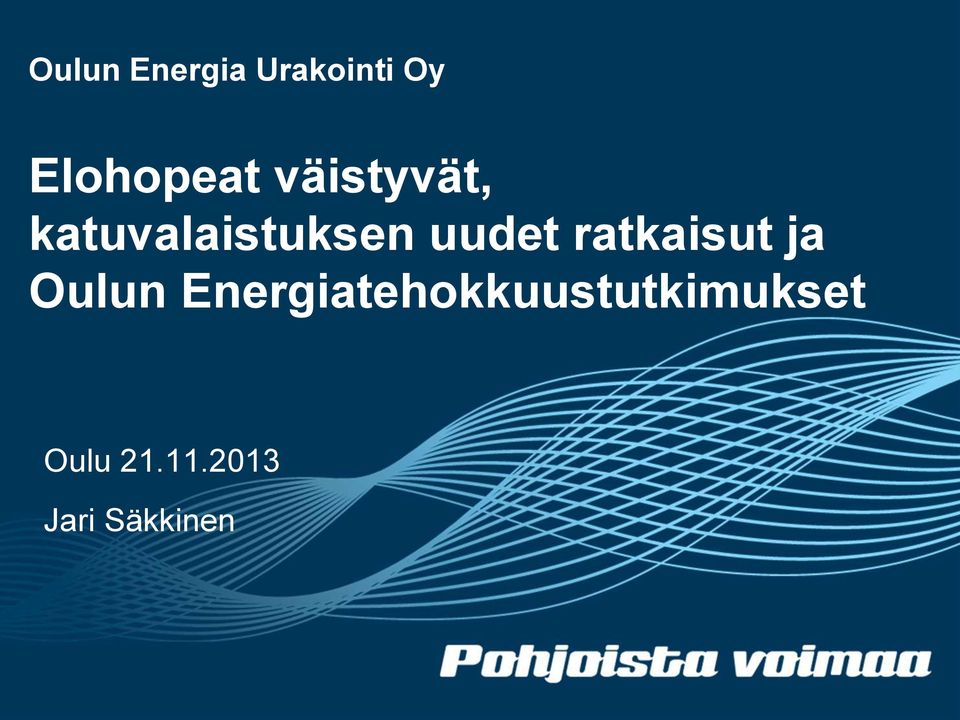

1 Oulun Energia Urakointi Oy Elohopeat väistyvät, katuvalaistuksen uudet ratkaisut ja Oulun Energiatehokkuustutkimukset Oulu Jari Säkkinen

2 Oulun Energia -konserni Kotimaisessa omistuksessa oleva energiakonserni kattaa koko energia-alan arvoketjun: raaka-aineiden tuotannon sähkön ja lämmön tuotannon jakelun ja myynnin näihin liittyvät erilaiset palvelut ENERGIAN TUOTANTO KAUKO- LÄMPÖ ASIAKAS SÄHKÖN SIIRTO URAKOINTI Oulun Energian toiminta-ajatus on turvata edulliset ja varmat energiapalvelut alueensa ihmisille ja yrityksille. Konserniin kuuluvat Oulun Energia liikelaitos Oulun Sähkönmyynti Oy Oulun Energia Siirto ja Jakelu Oy Oulun Energia Urakointi Oy Turveruukki Oy Haukiputaan Energia Oy Yli-Iin Sähkö Oy Konsernin toimitusjohtaja Juhani Järvelä ASIAKAS POLTTO- AINEET SÄHKÖN MYYNTI OULUN ENERGIA

3 Oulun Energia Urakointi Oy Vastaa sähköverkkojen, sähköasemien ja kojeistojen, katuvalaistuksen, liikennevalojen, sekä televerkkojen rakentamisesta ja ylläpidosta Liikevaihto 12,6 M Perustettu 2011 Henkilöstömäärä 62 Toimitusjohtaja Esko Ainasoja

4 Oulun Energia Urakointi Oy:n palvelut SÄHKÖVERKOT JA KYTKINLAITOKSET 0,4-20 kv sähköverkkojen rakennustyöt Muuntamot, kojeistot Sähkö- ja maastosuunnittelu Relekoestukset JÄNNITETYÖT, MITTAUKSET Jännitetöinen mm. pylväiden vaihdot, erotinhuollot, lumen ja jään puhdistustyöt, muuntamoiden ja kojeistojen puhdistukset Käytönjohtopalvelut Sähkönlaatumittaukset KATU- JA ALUEVALAISTUS Valaistuksen rakentaminen Ylläpito- ja huolto, tarkastukset Kartoitus ja inventointi Suunnittelu ja asiantuntijapalvelut Valaistuksen elinkaaripalvelut LIIKENNEVALOT JA TELEVERKOT Televerkkojen suunnittelu, rakentaminen ja ylläpito Kameravalvontajärjestelmät Liikennevalojen suunnittelu, rakentaminen ja ylläpito

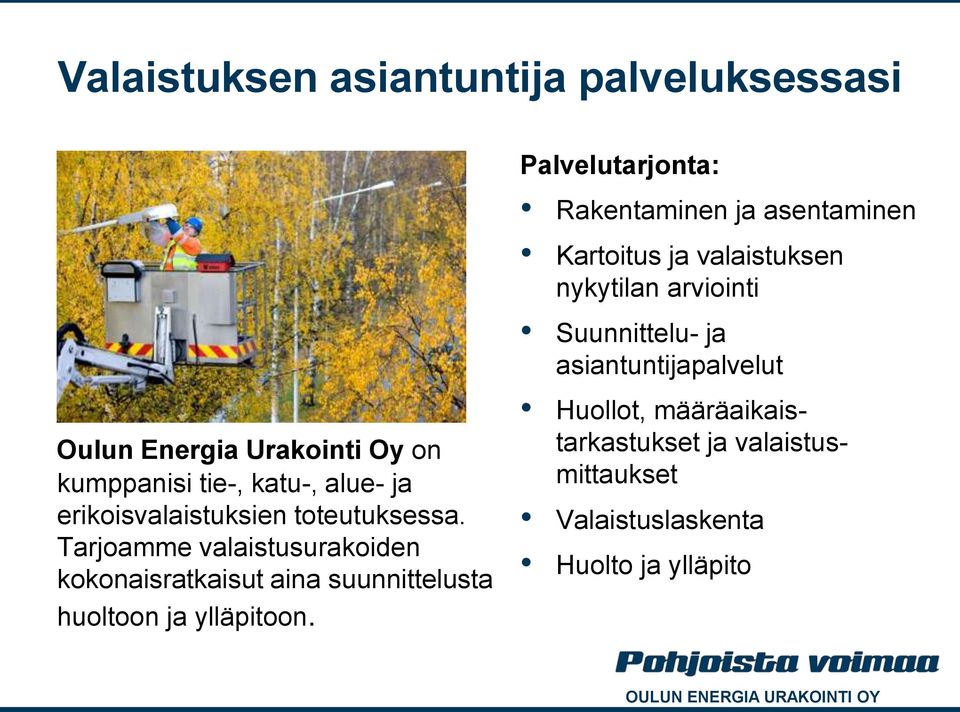

5 Valaistuksen asiantuntija palveluksessasi Oulun Energia Urakointi Oy on kumppanisi tie-, katu-, alue- ja erikoisvalaistuksien toteutuksessa. Tarjoamme valaistusurakoiden kokonaisratkaisut aina suunnittelusta huoltoon ja ylläpitoon. Palvelutarjonta: Rakentaminen ja asentaminen Kartoitus ja valaistuksen nykytilan arviointi Suunnittelu- ja asiantuntijapalvelut Huollot, määräaikaistarkastukset ja valaistusmittaukset Valaistuslaskenta Huolto ja ylläpito

6 Valaistuksen elinkaaripalvelu Kokonaisvaltainen valaistuspalvelu valaisinkohtaista kuukausimaksua vastaan Palveluun voidaan sisällyttää mm. elohopeavalaistuksien saneeraus energiatehokkailla ratkaisuilla valaistuksien kunnossapito valaistuksien ohjaus investointien rahoitus valaistussuunnittelu Omaisuustiedon hallinta ja vikatietojärjestelmä sähköenergia OULUN ENERGIA

7 Liikennevalot ja televerkot Rakennamme ja ylläpidämme liikennevalojärjestelmiä, televerkkoja sekä toteutamme em. tuotealueiden suunnitteluja asiantuntijapalveluita. Palvelutarjonta: Rakentaminen ja saneeraukset Ylläpito ja huollot Viankorjaus Suunnittelu ja asiantuntijapalvelut Laajakaistatekniikat, kytkimet Kuituverkkojen rakentaminen

8 Suunnittelu ja asiantuntijapalvelut Kaikkiin hankkeisiimme on mahdollista saada kattava pohjakartoitus, valaistuksen nykytilan arviointi, sähkötekninen suunnittelu sekä valaistuslaskenta. Tarjoamme erilaisia ratkaisuehdotuksia sekä tarvittaessa mallinnamme toteutuksen ennen töiden aloittamista. Palvelutarjonta: Jakeluverkkojen ja valaistuksen suunnittelu Liikennevalojen ohjelmointi ja suunnittelu Valaistuslaskenta ja mittaukset Vianpaikannus, maakaapeleiden vaiheistukset ja paikannukset (JUPITER) Sähkönlaatumittaukset (TOPAS) Relekoestukset

9 Monipuolinen kalusto eri tilanteisiin Kattava ja ajanmukainen ajoneuvokalusto monipuolisten urakointi- ja ylläpitotehtävien toteuttamiseen Nykyaikaisten työvälineiden lisäksi erikoistyövälineet, kuten jännitetyökaluja 20 kv jännitetöihin Oma valmiusvarasto sähkönjakelun ja katuvalaistuksen ylläpito- ja huoltopalveluja varten

10 Katuvalaistuksen uudet ratkaisut

11 Miksi katuvalaistusta käytetään? Katuvalaistus lisää turvallisuutta parantamalla näkyvyyttä ajoradoilla ja kevyenliikenteenväylillä Saadaan käsitys ajoradan muodosta ja mahdollisista esteistä Lisää viihtyisyyttä kulkea kaupunkiympäristössä Parantaa myös kaupungin ilmettä valaisemalla ympäristön kasvillisuutta, puistoja sekä rakennuksia Oulun Energia Urakointi Oy

12 Yleisiä ulkovalaistuksen trendejä Energian kulutus ja hallinta Energiaresurssien rajallisuus Lainsäädäntö Vihreät arvot Kustannusten alentaminen

13 Elohopeat poistuvat, mitä sen jälkeen

14 Elohopealamput historiaan Euroopan komissio antoi vuonna 2009 energiankulutuksen ja hiilidioksidipäästöjen vähentämiseksi uusia asetuksia, joiden vaikutus ulkovalaistukseen on merkittävä. Vaatimukset on esitetty direktiivissä 2009/125/EY. Lamppujen ja virranrajoittimien energiatehokkuusvaatimukset on esitetty komission asetuksessa (EY) N:o 245/2009. Ulkovalaistuksessa paljon käytetty elohopealamppu poistuu markkinoilta asetuksen myötä Oulun Energia Urakointi Oy

15 Valaistuksen säästöpotentiaali Valaistus kuluttaa merkittävän osan maailman sähköenergiasta n. 19 %, joista jopa 60 % on energiatehotonta valaistusta Suomessa valaistuksen osuus on noin 12 % sähkönkulutuksesta. Kaupunkien, kuntien ja liikenneviraston sähkönkulutus koko maan kokonaissähkönkulutuksesta 1% n. 800 GWh. Liikerakennuksissa valaistuksen osuus on noin % sähköenergiasta Uusien energiatehokkaiden valaisimien ja valonlähteiden avulla saamme heti merkittäviä energiansäästöjä Oulun Energia Urakointi Oy

16 Oulun valaistushankkeet

17 Valaistuksen yleissuunnitelma Yleisuunnitelmassa linjataan Oulun kaupungin valaistuksen suunnittelun periaatteet Nykyisin paljon erilaisia valaisinmalleja, niin käytössä kuin tarjolla Valaistuksen yleissuunnitelma löytyy Oulun kaupungin internetsivuilta Oulun Energia Urakointi Oy

18 Energiatehokkuusprojektit

19 Tutkimusten taustaa Euroopan Unionin komission asetus N:o 245/2009 velvoittaa Oulun kaupungin vaihtamaan elohopealamppuvalaisimet energiatehokkaampiin valaisimiin Asetuksen johdosta EU:n alueella ei saa tuoda markkinoille huono hyötysuhteisiaelohopeahöyrylamppuja jälkeen Oulun kaupungissa on tutkimuksen alkuhetkellä vuonna 2011 yli elohopealamppuvalaisinta, nyt kuntaliitosten jälkeen n kpl Uuden tekniikan mahdollistaman energiansäästön ja valotehokkuuden selvittäminen Tutkimusten tavoitteena on löytää energiatehokkaampia valaisimia Valaisimen tuottaman valon värilämpötila tulisi olla noin K ja täyttää sille halutun katuvalaistusluokan vaatimukset Valaisimien tulee täyttää sähkön laatustandardin EN Oulun Energia Urakointi Oy

20 Tutkimuskohteet ja aiheet Aiheet Kaikkien kodin 20 Myllyojan valopisteen hehkulamput Valaistuksen säätö vaihdetaan energiansäästölamppuihin testikenttä, jossa selvitettiin vaihtoehtoja elohopea valaisimille Tämä tutkimus jatkaa vuonna 2011 tehtyä energiatehokkuusprojektin aloittamaa katuvalaisimien testausta. Tutkimuksen tarkoitus on testata säädön/ himmennyksen vaikutuksia. Testikenttään kuului kymmenen katua 26 erilaista valaisinmallia. Yli 100 valaisinta. 10 valaisinmallia, joita 6-12 kpl yhdellä kadulla Loput valaisinmallit ovat yksittäiskappaleina Katuvalaistuksen energiatehokkuuden parantaminen, elohopeavalaistuksien saneerausselvitys ja saneerausten toteutussuunnitelman laatiminen Nykyisen katuvalaistuksen inventointi ja LEDvalaisintestaukset tonttikaduilla ja kevyenliikenteen väylillä Aika Oulun Energia Urakointi Oy

21 Myllyojan valaistustestikenttä

22 Miten tutkimus suoritettiin Jokainen valaisintyyppi mitattiin ennen asennusta sähkönlaatuanalysaattorilla Valaisimien valo-ominaisuuksia mitattiin väärävärikuvauskameralla Valaistusvoimakkuus ja värilämpötila mitattiin valaistusvoimakkuusmittarilla Testikentän valaisimista ja niiden valo-ominaisuuksista teetettiin kysely asukkaille Selvitys, ovatko uudet valaisimet Oulun kaupungin valaistuksen yleissuunnitelman mukaisia Valaisinmäärä yli 300 kpl, joista erilaisia LED-valaisimia yli 30 kpl

23 Mittaustulokset Kaikki valaisimet täyttivät EN sähkön laatustandardin Jokainen mitattu valaisin käytti lisäksi huomattavasti vähemmän tehoa kuin saman katuvalaistusluokan elohopealamppuvalaisin LED-valaisimet käyttivät vielä vähemmän tehoa kuin purkauslamppuvalaisimet Pääsääntöisesti uudet valaisimet täyttivät vaaditun katuvalaistusluokan

24 Yhteenveto Mikä tahansa uudemman teknologian valaisin on energiatehokkaampi, kuin vanha elohopealamppuvalaisin Uudet valaisimet tuottavat paremman valaistusvoimakkuuden kuin vastaavan katuvalaistusluokan elohopealamppuvalaisin Värilämpötila purkauslampuilla on Oulun alueelle haluttu, mutta monella LED-valaisimella värilämpötila on liian kylmä. Jokainen himmennys säästi sähköä, mutta ei haittaa kadun käyttöä Kaikki itsenäisesti säädetyt LEDvalaisimet toimivat moitteettomasti Väärävärikuvien perusteella ei voida tehdä päätelmiä valaisimen kyvystä täyttää valaistusluokan vaatimuksia, koska mittaushetkellä kadun pinta oli märkä Pyritään yksinkertaistamaan valaistusta

25 Suosituksia Ensimmäisenä pyritään saavuttamaan haluttu katuvalaistusluokka ajoradalle Peruskorjauksessa tai rakennettaessa uutta katuvalaistusta, voidaan käyttää mitä tahansa valaistusmuotoa LED-valaisimet mukaan lukien. Peruskorjauksen tai kokonaan uuden valaistuksen rakentamisen kustannuksissa valaisimen osuus on pieni Pylväsvälien optimointi on tärkeää kustannuksia ajatellen Jokainen pylväs, joka voidaan jättää pois, vähentää kustannuksia Kokoojakaduille perinteinen purkauslamppu (SpNa) Tontti- ja kevyenliikenteenväylille LED-valaisin säädöllä

26 Saneerausselvityksen yhteenveto Tutkittiin useita erilaisia vaihtoehtoja huomioiden valaistuksen elinkaarikustannukset Niin kansainväliset kuin kansallisetkin asiantuntijat pitävät erittäin epätodennäköisenä, että muutaman vuoden sisällä markkinoille tulisi tuote, joka korvaisi suoraan elohopealampun. Näin ollen kaikki nykyiset elohopeavalaistukset tulee saneerata Oulun kaupungin kaduilla ja puistoissa on valaisimia yhteensä noin kpl. Vuotuinen sähkönkulutus on noin 23,3 GWh Elohopeasaneerausten toimenpiteillä saavutetaan energiansäästöä 9,1 GWh ( ) vuodessa, mikä on 46,8 % Oulun kaupungin nykyisestä sähkönkulutuksesta. Toimenpiteillä ylitetään selkeästi energiatehokkuussopimuksen tavoitteet Säästöjen kannalta valaistussaneeraukset tulisi aloittaa mahdollisimman nopeasti

27 Esimerkkejä kohteista

28 Kuvaaja: Jonna Liius, OEU Oy Valtatie, Tuira

29 Kuvaaja: Jonna Liius, OEU Oy Merikoskenkatu-Valtatie risteys, Tuira

30 Kuvaaja: Jonna Liius, OEU Oy Värtön ranta

31 Kuvaaja: Jonna Liius, OEU Oy Värtön ranta

32 Kuvaaja: Jonna Liius, OEU Oy Värtön ranta

33 Kuvaaja: Jonna Liius, OEU Oy Paulaharjuntie Värtön ranta

34 Mukautuva kaupunkivalaistus- projekti Kaupunkikaikuja- ja Valotarinademot toteutettu yhdessä Oulun yliopiston arkkitehtuurin osastolla Kuvaaja: Henrika Pihlajaniemi, Arkkitehdit m3 Oy Kaupunkikaikuja Oulun Energia Urakointi Oy

35 Kuvaaja: Henrika Pihlajaniemi, Arkkitehdit m3 Oy Kaupunkikaikuja, Otto Karhin puisto

36 Kuvaaja: Henrika Pihlajaniemi, Arkkitehdit m3 Oy Kaupunkikaikuja, Otto Karhin puisto

37 Kuvaaja: Henrika Pihlajaniemi, Arkkitehdit m3 Oy Kaupunkikaikuja, Otto Karhin puisto

38 Kuvaaja: Henrika Pihlajaniemi, Arkkitehdit m3 Oy Kiikkusaari

39 Kuvaaja: Henrika Pihlajaniemi, Arkkitehdit m3 Oy Kiikkusaari

40 Kuvaaja: Henrika Pihlajaniemi, Arkkitehdit m3 Oy Valotarina Pakkahuoneenkatu Kiikkusaari

41 Kuvaaja: Henrika Pihlajaniemi, Arkkitehdit m3 Oy Valotarina

42 Kiitos Yhteystiedot: Jari Säkkinen yksikön päällikkö Oulun Energia Urakointi Oy katu- ja liikennevalaistus, televerkot ja kojeistot Kasarmintie Oulu Puh jari.sakkinen@oulunenergia.fi
