1 Sisältö Suunnittelu / teollinen valmistus / Miten asiaan on paneuduttu Perinteiset suomalaiset puutalorakenteet Timber Frame rakenteet Täydellinen Pre Cut Kiintopuurakenteet ( MHM & CLT) Valmistuksen teknologia Suunnittelujärjestelmät Lisätietoa, tilastoa ym. Liiketoimintakonseptit Eräs selvittämisen arvoinen seikka! Kuvia Esityksen taustalla epävirallinen kehitystiimi Martti mylly Matti Yliniemi Tapio ojansivu Matti Asumus Toni Pasma Markku Helamo Jo vuodesta / MHe 1

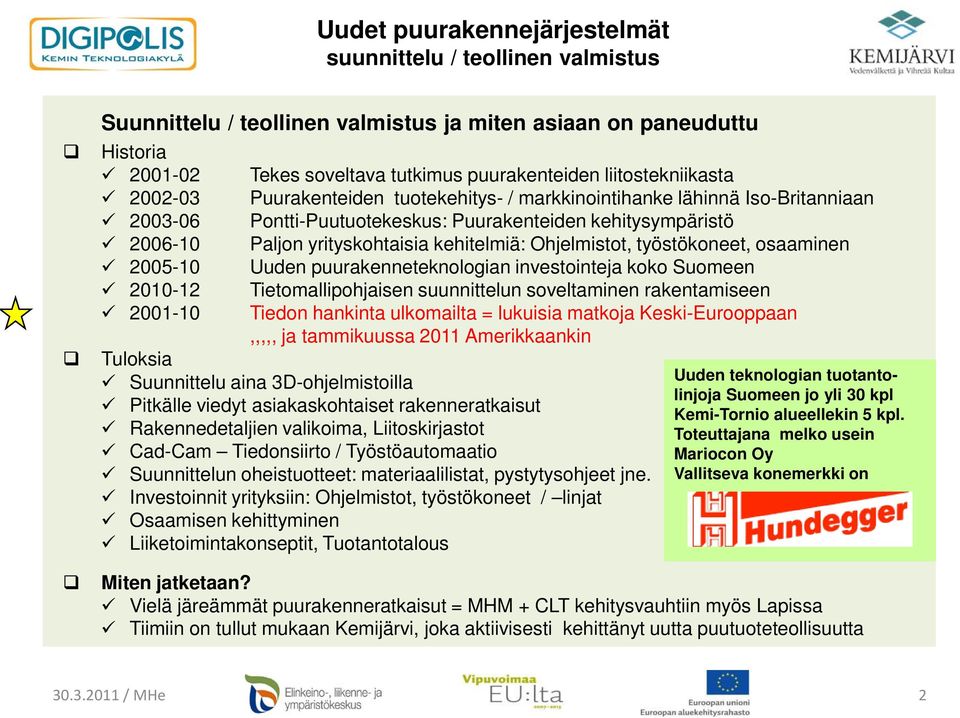

2 Suunnittelu / teollinen valmistus ja miten asiaan on paneuduttu Historia Tekes soveltava tutkimus puurakenteiden liitostekniikasta Puurakenteiden tuotekehitys- / markkinointihanke lähinnä Iso-Britanniaan Pontti-Puutuotekeskus: Puurakenteiden kehitysympäristö Paljon yrityskohtaisia kehitelmiä: Ohjelmistot, työstökoneet, osaaminen Uuden puurakenneteknologian investointeja koko Suomeen Tietomallipohjaisen suunnittelun soveltaminen rakentamiseen Tiedon hankinta ulkomailta = lukuisia matkoja Keski-Eurooppaan,,,,, ja tammikuussa 2011 Amerikkaankin Tuloksia Suunnittelu aina 3D-ohjelmistoilla Pitkälle viedyt asiakaskohtaiset rakenneratkaisut Rakennedetaljien valikoima, Liitoskirjastot Cad-Cam Tiedonsiirto / Työstöautomaatio Suunnittelun oheistuotteet: materiaalilistat, pystytysohjeet jne. Investoinnit yrityksiin: Ohjelmistot, työstökoneet / linjat Osaamisen kehittyminen Liiketoimintakonseptit, Tuotantotalous Uuden teknologian tuotantolinjoja Suomeen jo yli 30 kpl Kemi-Tornio alueellekin 5 kpl. Toteuttajana melko usein Mariocon Oy Vallitseva konemerkki on Miten jatketaan? Vielä järeämmät puurakenneratkaisut = MHM + CLT kehitysvauhtiin myös Lapissa Tiimiin on tullut mukaan Kemijärvi, joka aktiivisesti kehittänyt uutta puutuoteteollisuutta / MHe 2

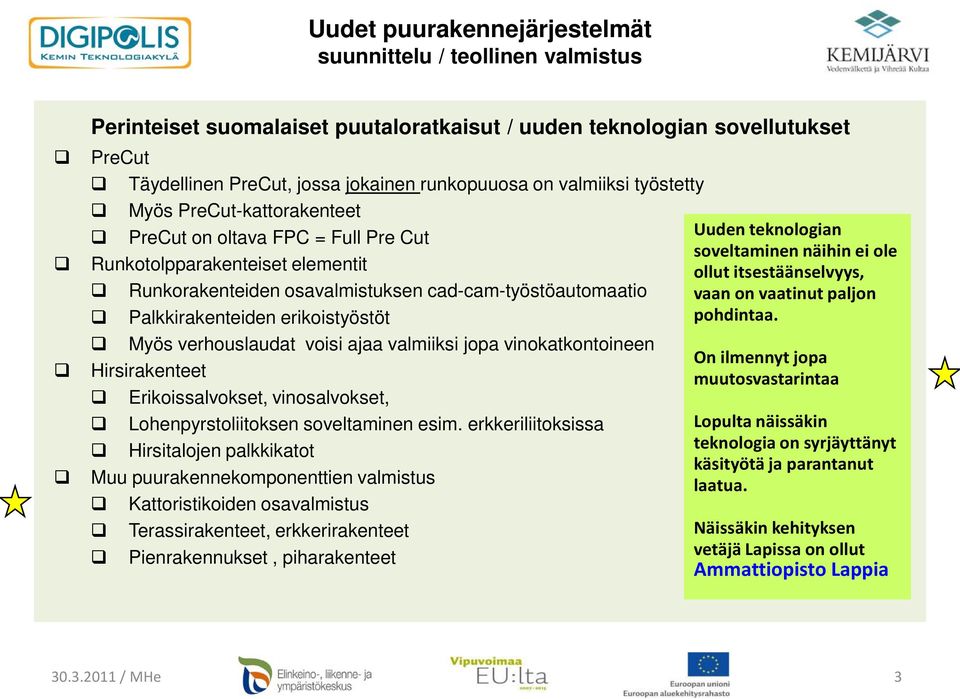

3 Perinteiset suomalaiset puutaloratkaisut / uuden teknologian sovellutukset PreCut Täydellinen PreCut, jossa jokainen runkopuuosa on valmiiksi työstetty Myös PreCut-kattorakenteet PreCut on oltava FPC = Full Pre Cut Runkotolpparakenteiset elementit Runkorakenteiden osavalmistuksen cad-cam-työstöautomaatio Palkkirakenteiden erikoistyöstöt Myös verhouslaudat voisi ajaa valmiiksi jopa vinokatkontoineen Hirsirakenteet Erikoissalvokset, vinosalvokset, Lohenpyrstoliitoksen soveltaminen esim. erkkeriliitoksissa Hirsitalojen palkkikatot Muu puurakennekomponenttien valmistus Kattoristikoiden osavalmistus Terassirakenteet, erkkerirakenteet Pienrakennukset, piharakenteet Uuden teknologian soveltaminen näihin ei ole ollut itsestäänselvyys, vaan on vaatinut paljon pohdintaa. On ilmennyt jopa muutosvastarintaa Lopulta näissäkin teknologia on syrjäyttänyt käsityötä ja parantanut laatua. Näissäkin kehityksen vetäjä Lapissa on ollut Ammattiopisto Lappia / MHe 3

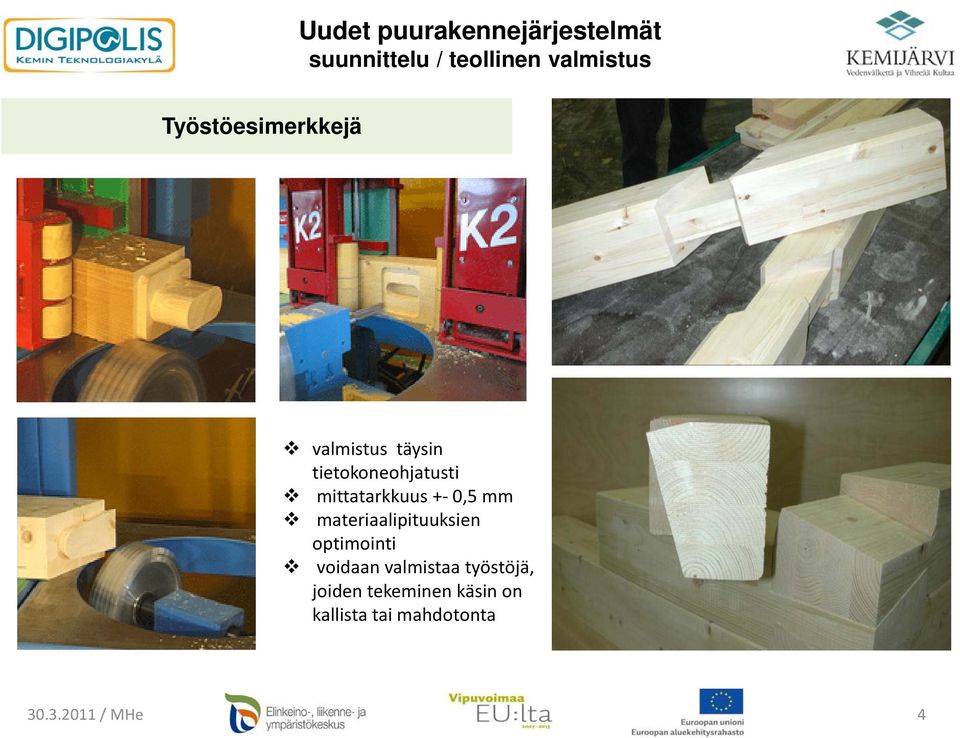

4 Työstöesimerkkejä valmistus täysin tietokoneohjatusti mittatarkkuus +- 0,5 mm materiaalipituuksien optimointi voidaan valmistaa työstöjä, joiden tekeminen käsin on kallista tai mahdotonta / MHe 4

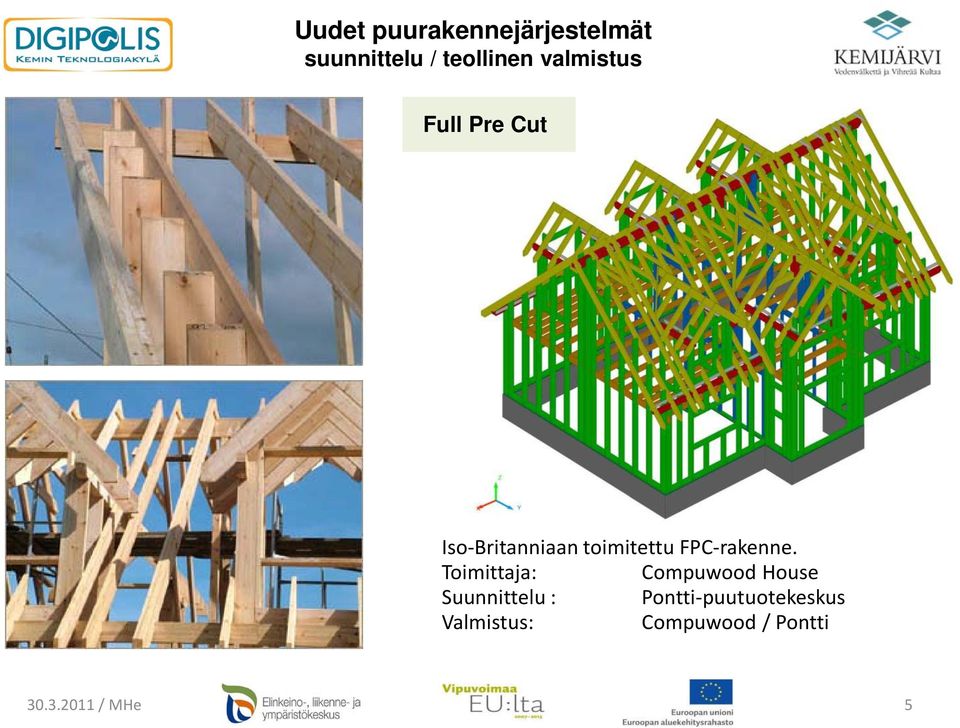

5 Full Pre Cut Iso-Britanniaan toimitettu FPC-rakenne. Toimittaja: Compuwood House Suunnittelu : Pontti-puutuotekeskus Valmistus: Compuwood / Pontti / MHe 5

6 Full Pre Cut Rakennuksen runko koostuu kokonaisuudessaan valmisosista,, joissa on myös liitokset valmiina. seinien runkotolpat, myös päätykolmiotolpat seinien ikkuna- ja oviaukkojen tukipuut välipohjavasat kattovasat kantavat pilarit ja palkit FPC-rakenteen tyyppiliitoksia Asiakasprosessista Asiakkaalta mitoitetut arkkitehtikuvat 3D-rakennesuunnittelu Asiakkaan hyväksyntä Rakenneosien työstö, merkintä ja pakkaus Asiakasprojektin hoitaa rakennusliike (pieni) Toimituksiin on sisällytetty myös muita rakennusmateriaaleja runkotolppien päässä lohenpyrstöliitos tai pelkkä kohdistusloviliitos tolpissa kohdistuslovet ikkunavälipuille välipohjapalkkien päissä lohenpyrstöliitokset pilarien päissä tappiliitokset palkki-palkkiliitokset lohenpyrstö / kaksoistappiliitos suurissa kuormissa ja voimissa myös mekaaniset teräskiinnikkeet / MHe 6

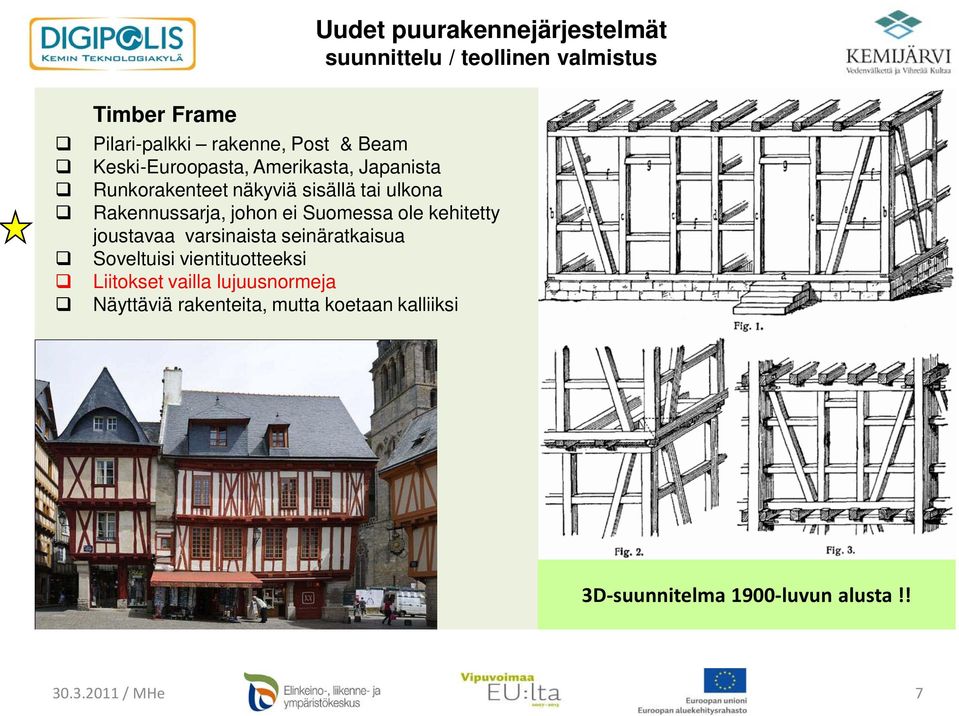

7 Timber Frame Pilari-palkki rakenne, Post & Beam Keski-Euroopasta, Amerikasta, Japanista Runkorakenteet näkyviä sisällä tai ulkona Rakennussarja, johon ei Suomessa ole kehitetty joustavaa varsinaista seinäratkaisua Soveltuisi vientituotteeksi Liitokset vailla lujuusnormeja Näyttäviä rakenteita, mutta koetaan kalliiksi 3D-suunnitelma 1900-luvun alusta!! / MHe 7

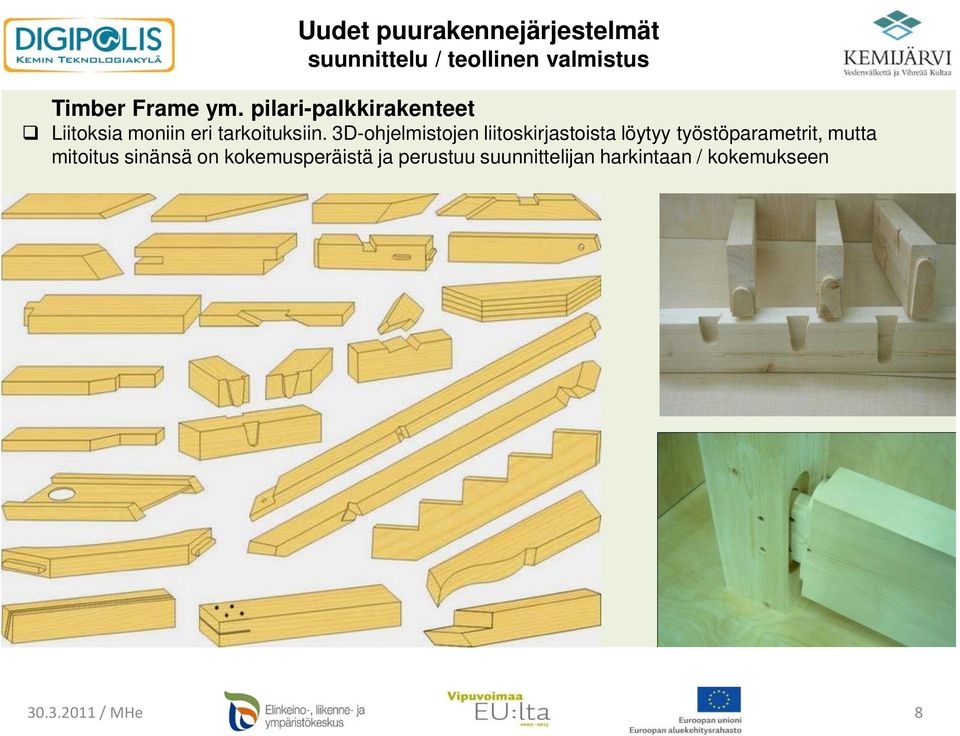

8 Timber Frame ym. pilari-palkkirakenteet Liitoksia moniin eri tarkoituksiin. 3D-ohjelmistojen liitoskirjastoista löytyy työstöparametrit, mutta mitoitus sinänsä on kokemusperäistä ja perustuu suunnittelijan harkintaan / kokemukseen / MHe 8

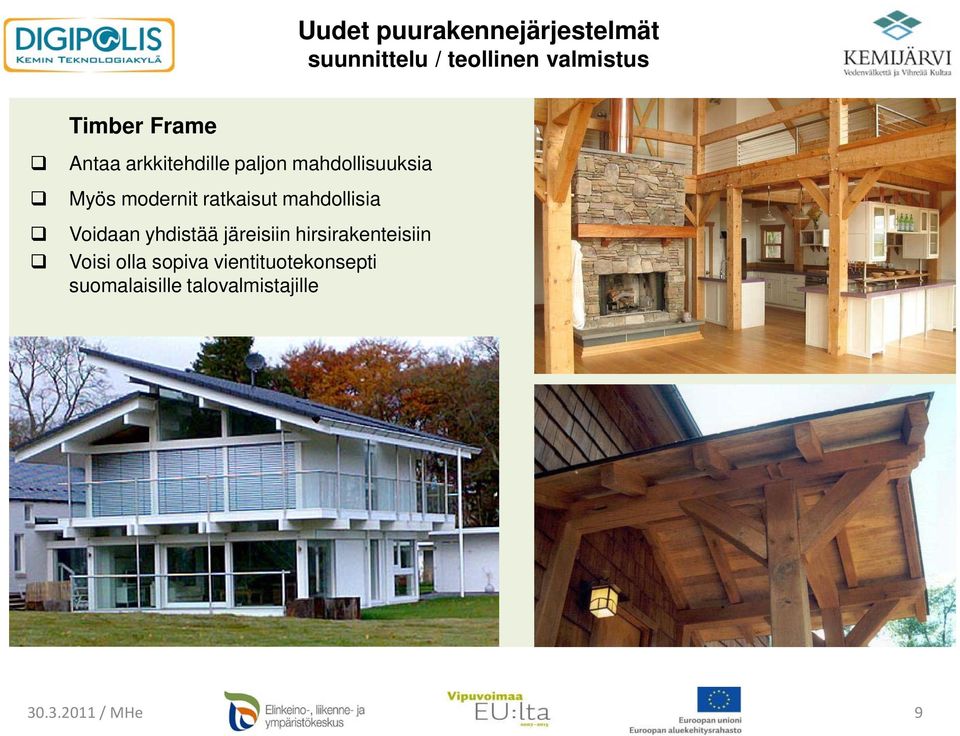

9 Timber Frame Antaa arkkitehdille paljon mahdollisuuksia Myös modernit ratkaisut mahdollisia Voidaan yhdistää järeisiin hirsirakenteisiin Voisi olla sopiva vientituotekonsepti suomalaisille talovalmistajille / MHe 9

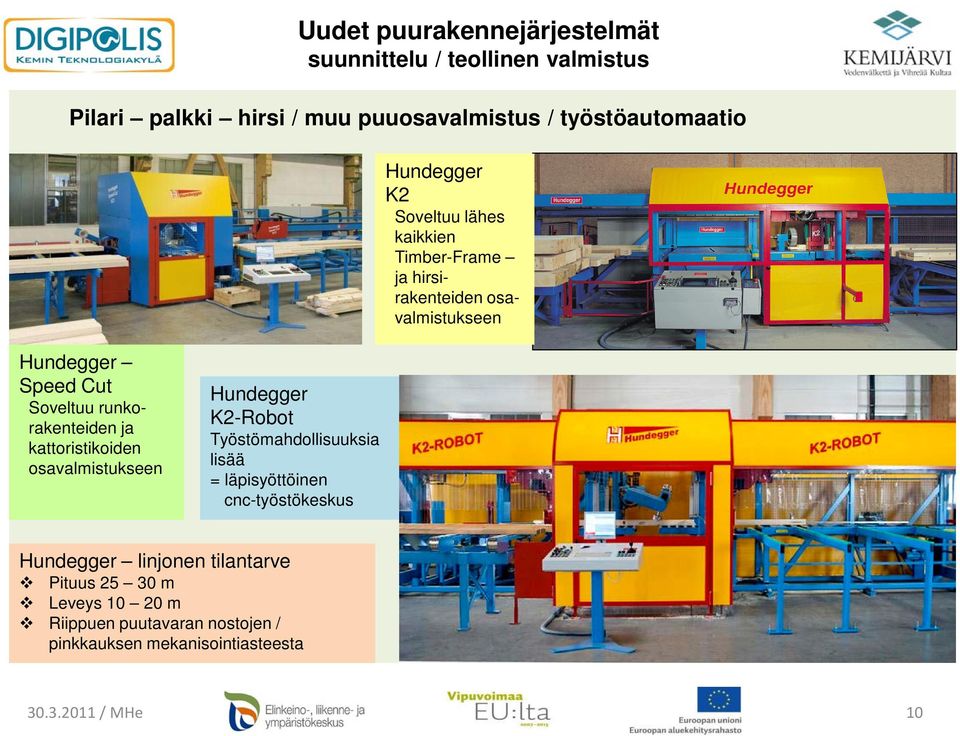

10 Pilari palkki hirsi / muu puuosavalmistus / työstöautomaatio Hundegger K2 Soveltuu lähes kaikkien Timber-Frame ja hirsirakenteiden osavalmistukseen Hundegger Speed Cut Soveltuu runkorakenteiden ja kattoristikoiden osavalmistukseen Hundegger K2-Robot Työstömahdollisuuksia lisää = läpisyöttöinen cnc-työstökeskus Hundegger linjonen tilantarve Pituus m Leveys m Riippuen puutavaran nostojen / pinkkauksen mekanisointiasteesta / MHe 10

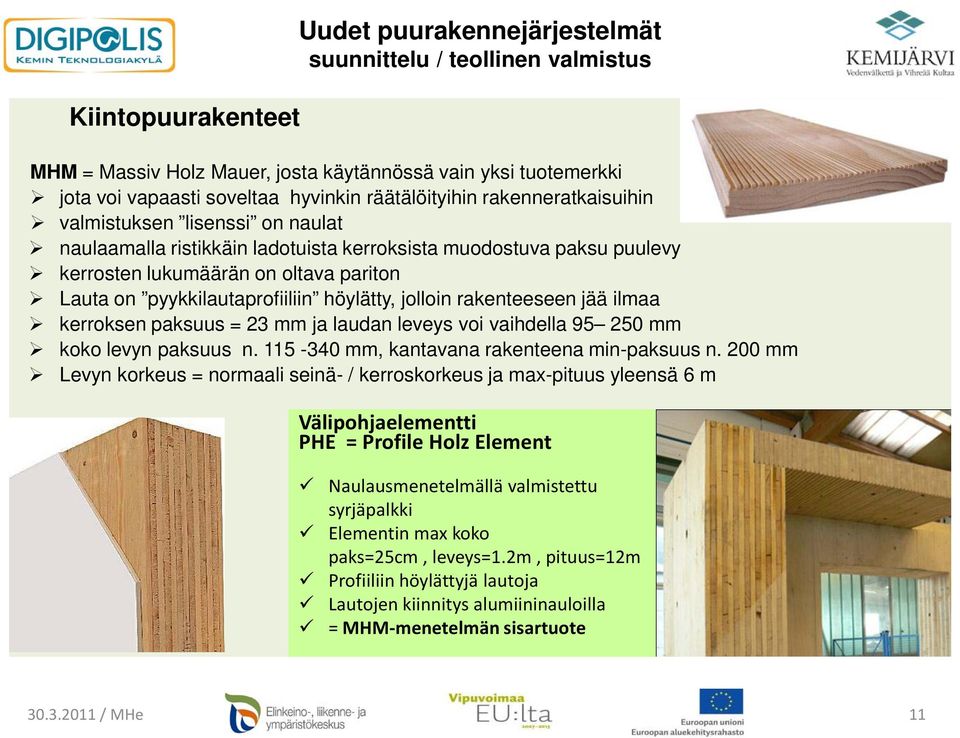

11 Kiintopuurakenteet Uudet puurakennejärjestelmät MHM = Massiv Holz Mauer, josta käytännössä vain yksi tuotemerkki jota voi vapaasti soveltaa hyvinkin räätälöityihin rakenneratkaisuihin valmistuksen lisenssi on naulat naulaamalla ristikkäin ladotuista kerroksista muodostuva paksu puulevy kerrosten lukumäärän on oltava pariton Lauta on pyykkilautaprofiiliin höylätty, jolloin rakenteeseen jää ilmaa kerroksen paksuus = 23 mm ja laudan leveys voi vaihdella mm koko levyn paksuus n mm, kantavana rakenteena min-paksuus n. 200 mm Levyn korkeus = normaali seinä- / kerroskorkeus ja max-pituus yleensä 6 m Välipohjaelementti PHE = Profile Holz Element Naulausmenetelmällä valmistettu syrjäpalkki Elementin max koko paks=25cm, leveys=1.2m, pituus=12m Profiiliin höylättyjä lautoja Lautojen kiinnitys alumiininauloilla = MHM-menetelmän sisartuote / MHe 11

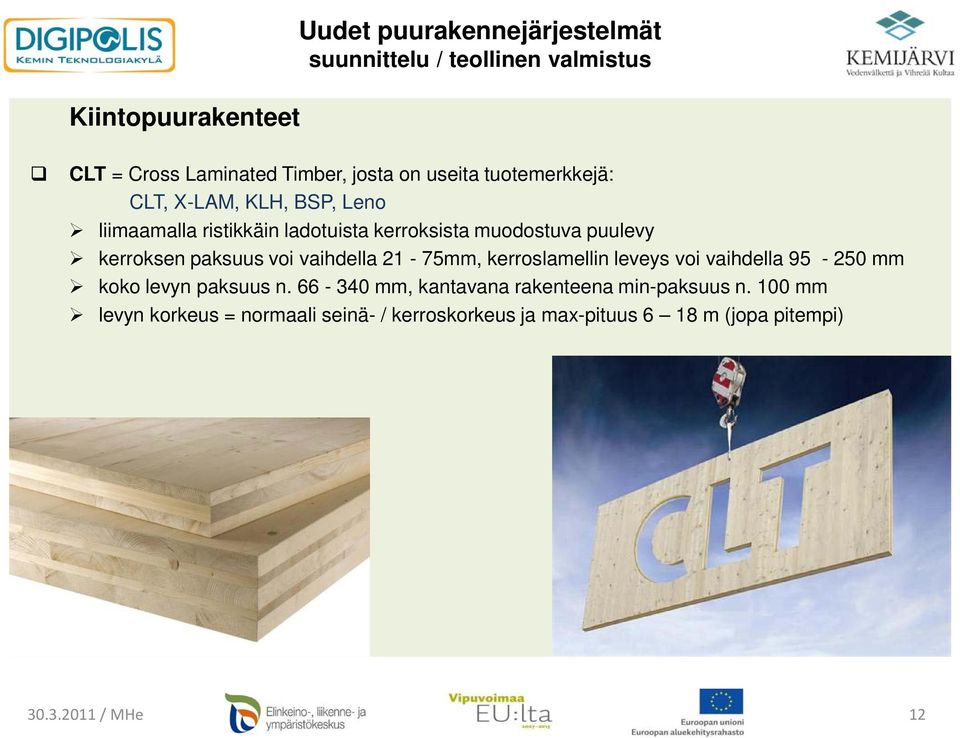

12 Kiintopuurakenteet Uudet puurakennejärjestelmät CLT = Cross Laminated Timber, josta on useita tuotemerkkejä: CLT, X-LAM, KLH, BSP, Leno liimaamalla ristikkäin ladotuista kerroksista muodostuva puulevy kerroksen paksuus voi vaihdella 21-75mm, kerroslamellin leveys voi vaihdella mm koko levyn paksuus n mm, kantavana rakenteena min-paksuus n. 100 mm levyn korkeus = normaali seinä- / kerroskorkeus ja max-pituus 6 18 m (jopa pitempi) / MHe 12

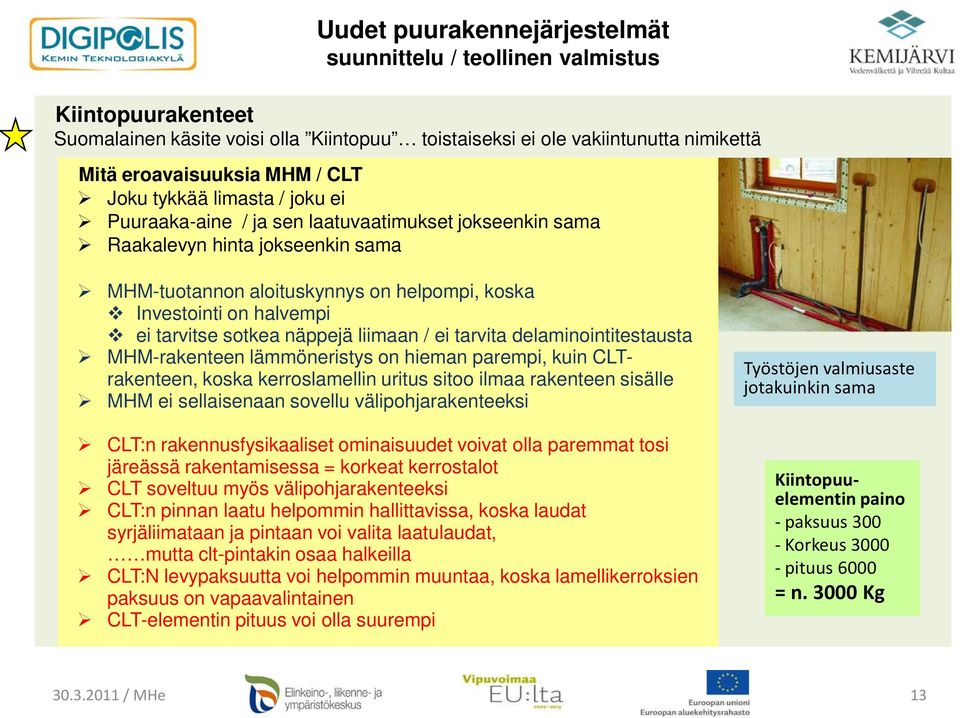

13 Kiintopuurakenteet Suomalainen käsite voisi olla Kiintopuu toistaiseksi ei ole vakiintunutta nimikettä Mitä eroavaisuuksia MHM / CLT Joku tykkää limasta / joku ei Puuraaka-aine / ja sen laatuvaatimukset jokseenkin sama Raakalevyn hinta jokseenkin sama MHM-tuotannon aloituskynnys on helpompi, koska Investointi on halvempi ei tarvitse sotkea näppejä liimaan / ei tarvita delaminointitestausta MHM-rakenteen lämmöneristys on hieman parempi, kuin CLTrakenteen, koska kerroslamellin uritus sitoo ilmaa rakenteen sisälle MHM ei sellaisenaan sovellu välipohjarakenteeksi CLT:n rakennusfysikaaliset ominaisuudet voivat olla paremmat tosi järeässä rakentamisessa = korkeat kerrostalot CLT soveltuu myös välipohjarakenteeksi CLT:n pinnan laatu helpommin hallittavissa, koska laudat syrjäliimataan ja pintaan voi valita laatulaudat, mutta clt-pintakin osaa halkeilla CLT:N levypaksuutta voi helpommin muuntaa, koska lamellikerroksien paksuus on vapaavalintainen CLT-elementin pituus voi olla suurempi Työstöjen valmiusaste jotakuinkin sama Kiintopuuelementin paino - paksuus Korkeus pituus 6000 = n Kg / MHe 13

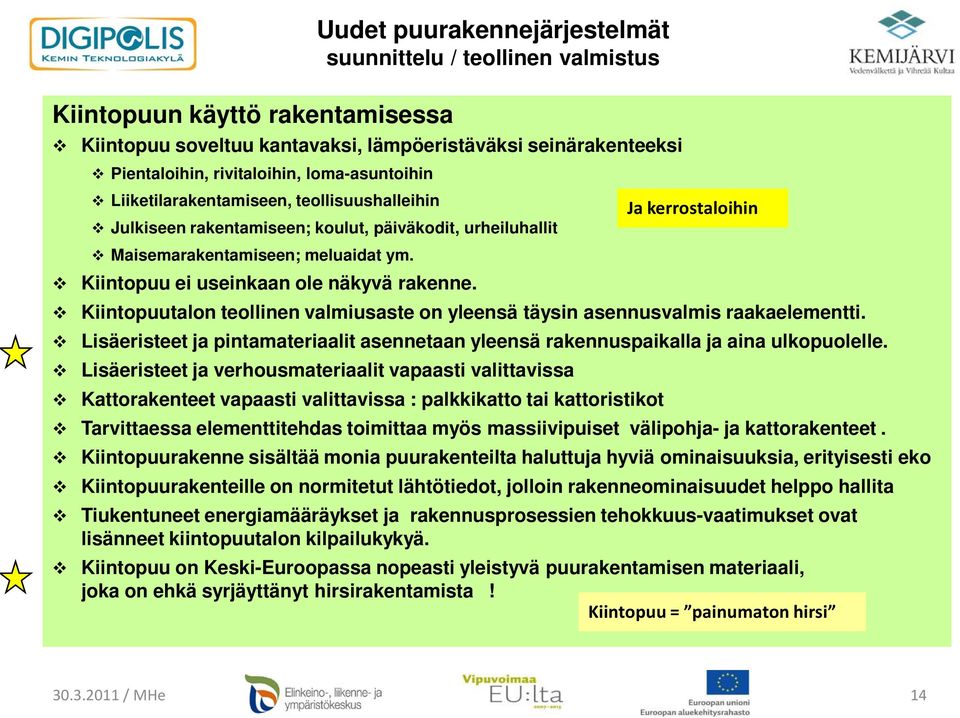

14 Kiintopuun käyttö rakentamisessa Uudet puurakennejärjestelmät Kiintopuu soveltuu kantavaksi, lämpöeristäväksi seinärakenteeksi Pientaloihin, rivitaloihin, loma-asuntoihin Liiketilarakentamiseen, teollisuushalleihin Julkiseen rakentamiseen; koulut, päiväkodit, urheiluhallit Maisemarakentamiseen; meluaidat ym. Kiintopuu ei useinkaan ole näkyvä rakenne. Kiintopuutalon teollinen valmiusaste on yleensä täysin asennusvalmis raakaelementti. Lisäeristeet ja pintamateriaalit asennetaan yleensä rakennuspaikalla ja aina ulkopuolelle. Lisäeristeet ja verhousmateriaalit vapaasti valittavissa Kattorakenteet vapaasti valittavissa : palkkikatto tai kattoristikot Tarvittaessa elementtitehdas toimittaa myös massiivipuiset välipohja- ja kattorakenteet. Ja kerrostaloihin Kiintopuurakenne sisältää monia puurakenteilta haluttuja hyviä ominaisuuksia, erityisesti eko Kiintopuurakenteille on normitetut lähtötiedot, jolloin rakenneominaisuudet helppo hallita Tiukentuneet energiamääräykset ja rakennusprosessien tehokkuus-vaatimukset ovat lisänneet kiintopuutalon kilpailukykyä. Kiintopuu on Keski-Euroopassa nopeasti yleistyvä puurakentamisen materiaali, joka on ehkä syrjäyttänyt hirsirakentamista! Kiintopuu = painumaton hirsi / MHe 14

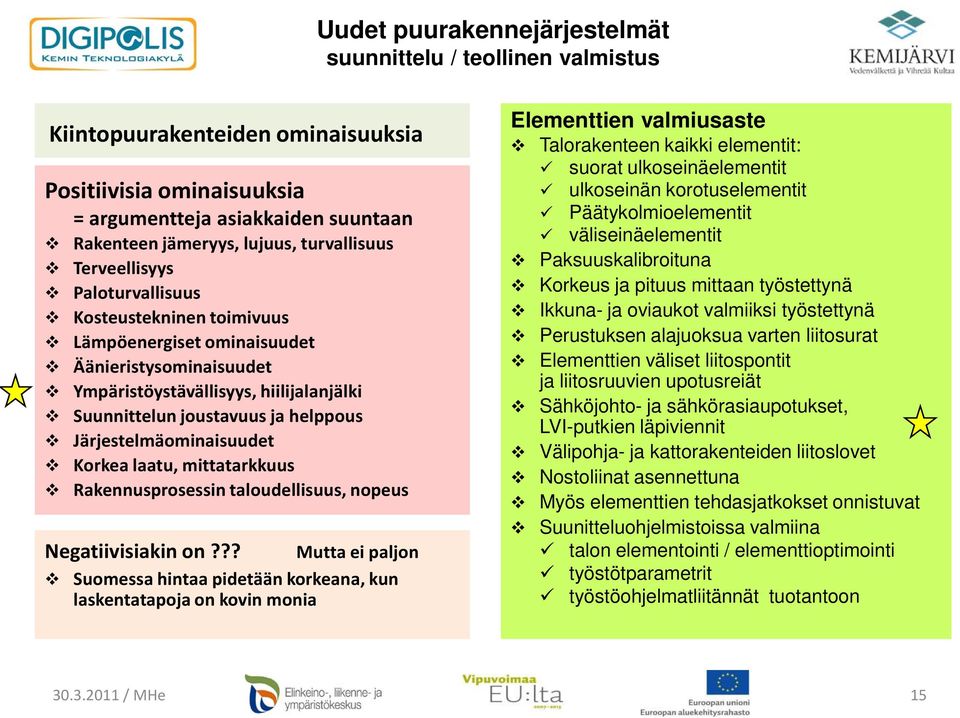

15 Kiintopuurakenteiden ominaisuuksia Positiivisia ominaisuuksia = argumentteja asiakkaiden suuntaan Rakenteen jämeryys, lujuus, turvallisuus Terveellisyys Paloturvallisuus Kosteustekninen toimivuus Lämpöenergiset ominaisuudet Äänieristysominaisuudet Ympäristöystävällisyys, hiilijalanjälki Suunnittelun joustavuus ja helppous Järjestelmäominaisuudet Korkea laatu, mittatarkkuus Rakennusprosessin taloudellisuus, nopeus Negatiivisiakin on??? Mutta ei paljon Suomessa hintaa pidetään korkeana, kun laskentatapoja on kovin monia Elementtien valmiusaste Talorakenteen kaikki elementit: suorat ulkoseinäelementit ulkoseinän korotuselementit Päätykolmioelementit väliseinäelementit Paksuuskalibroituna Korkeus ja pituus mittaan työstettynä Ikkuna- ja oviaukot valmiiksi työstettynä Perustuksen alajuoksua varten liitosurat Elementtien väliset liitospontit ja liitosruuvien upotusreiät Sähköjohto- ja sähkörasiaupotukset, LVI-putkien läpiviennit Välipohja- ja kattorakenteiden liitoslovet Nostoliinat asennettuna Myös elementtien tehdasjatkokset onnistuvat Suunitteluohjelmistoissa valmiina talon elementointi / elementtioptimointi työstötparametrit työstöohjelmatliitännät tuotantoon / MHe 15

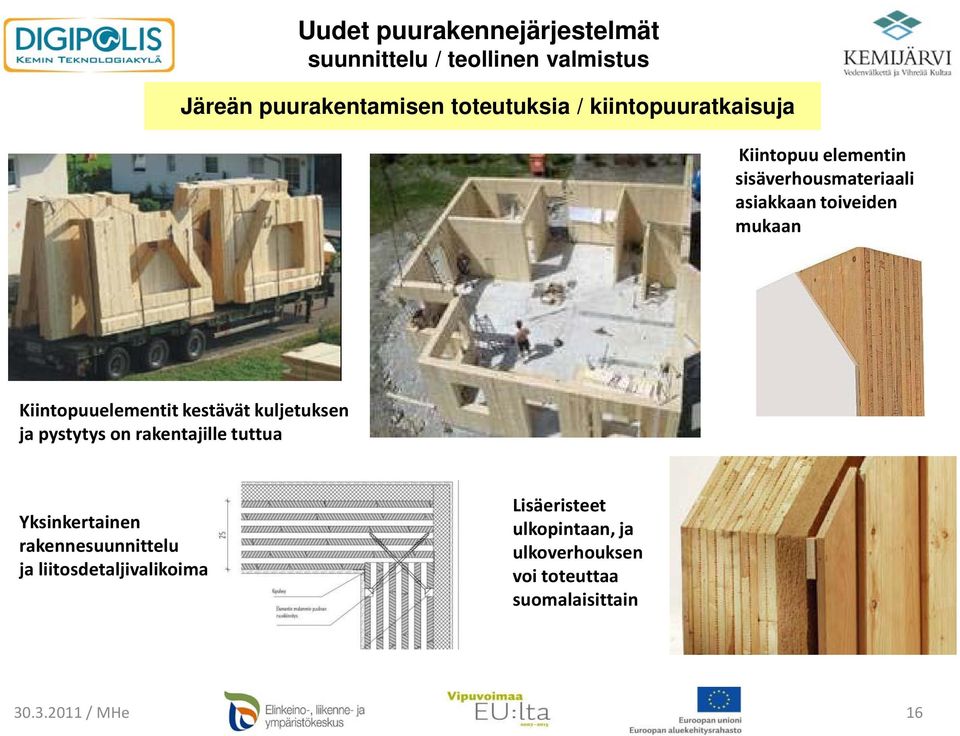

16 Järeän puurakentamisen toteutuksia / kiintopuuratkaisuja Kiintopuu elementin sisäverhousmateriaali asiakkaan toiveiden mukaan Kiintopuuelementit kestävät kuljetuksen ja pystytys on rakentajille tuttua Yksinkertainen rakennesuunnittelu ja liitosdetaljivalikoima Lisäeristeet ulkopintaan, ja ulkoverhouksen voi toteuttaa suomalaisittain / MHe 16

17 Järeän puurakentamisen toteutuksia / kiintopuuratkaisuja, mutta ei vielä Suomessa 4 kerroksinen kerrostalo (190 m2/kerros). Ulkoverhous asiakkaan toiveiden mukaan. Rappauslevyt Kiintopuun kanssa suosittuja yhdistelmiä. Asennusaika sokkelin päältä vesikatto päälle 6 työpäivää. Päiväkoti valmistumassa. Myös pienet teollisuushallit ja marketit ovat sopivia kohteita / MHe 17

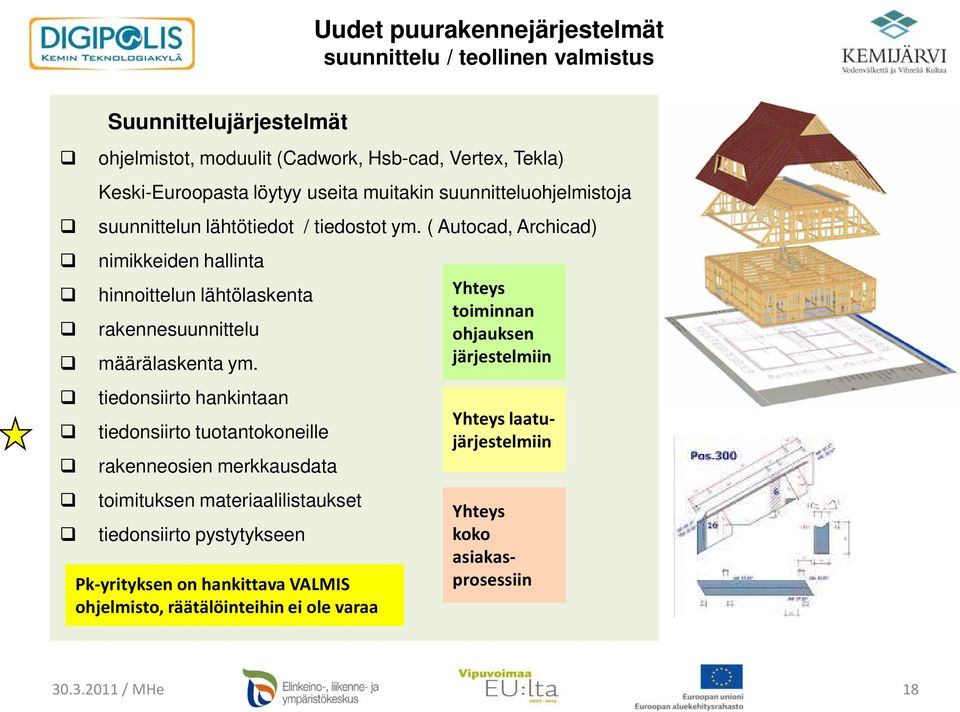

18 Suunnittelujärjestelmät ohjelmistot, moduulit (Cadwork, Hsb-cad, Vertex, Tekla) Keski-Euroopasta löytyy useita muitakin suunnitteluohjelmistoja suunnittelun lähtötiedot / tiedostot ym. ( Autocad, Archicad) nimikkeiden hallinta hinnoittelun lähtölaskenta rakennesuunnittelu määrälaskenta ym. tiedonsiirto hankintaan tiedonsiirto tuotantokoneille rakenneosien merkkausdata toimituksen materiaalilistaukset tiedonsiirto pystytykseen Pk-yrityksen on hankittava VALMIS ohjelmisto, räätälöinteihin ei ole varaa Yhteys toiminnan ohjauksen järjestelmiin Yhteys laatujärjestelmiin Yhteys koko asiakasprosessiin / MHe 18

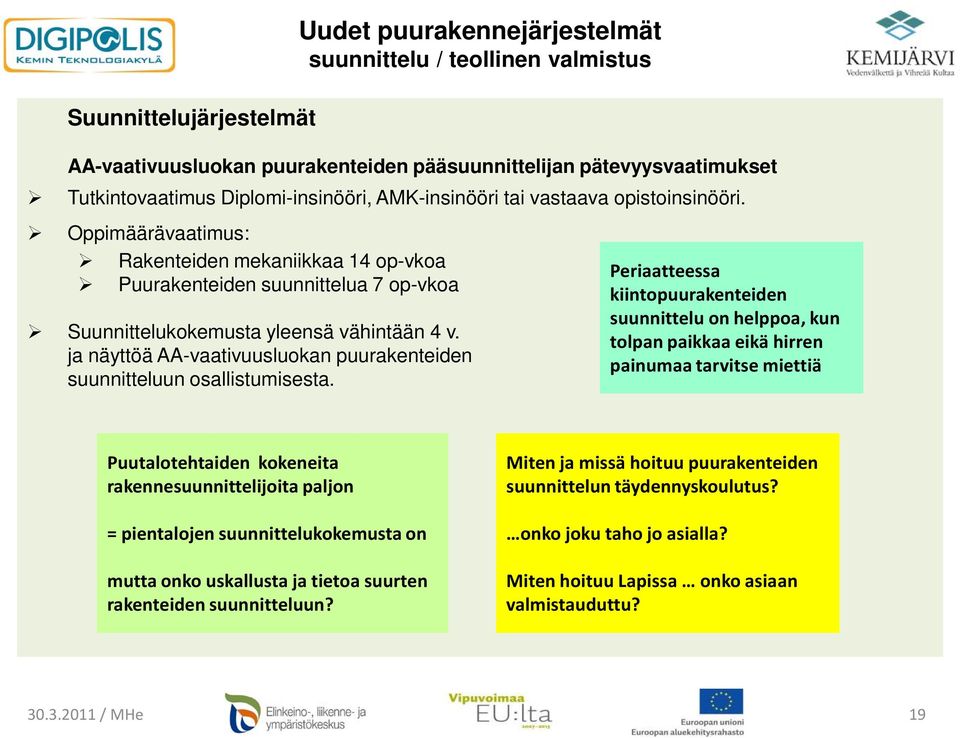

19 Suunnittelujärjestelmät Uudet puurakennejärjestelmät AA-vaativuusluokan puurakenteiden pääsuunnittelijan pätevyysvaatimukset Tutkintovaatimus Diplomi-insinööri, AMK-insinööri tai vastaava opistoinsinööri. Oppimäärävaatimus: Rakenteiden mekaniikkaa 14 op-vkoa Puurakenteiden suunnittelua 7 op-vkoa Suunnittelukokemusta yleensä vähintään 4 v. ja näyttöä AA-vaativuusluokan puurakenteiden suunnitteluun osallistumisesta. Periaatteessa kiintopuurakenteiden suunnittelu on helppoa, kun tolpan paikkaa eikä hirren painumaa tarvitse miettiä Puutalotehtaiden kokeneita rakennesuunnittelijoita paljon = pientalojen suunnittelukokemusta on mutta onko uskallusta ja tietoa suurten rakenteiden suunnitteluun? Miten ja missä hoituu puurakenteiden suunnittelun täydennyskoulutus? onko joku taho jo asialla? Miten hoituu Lapissa onko asiaan valmistauduttu? / MHe 19

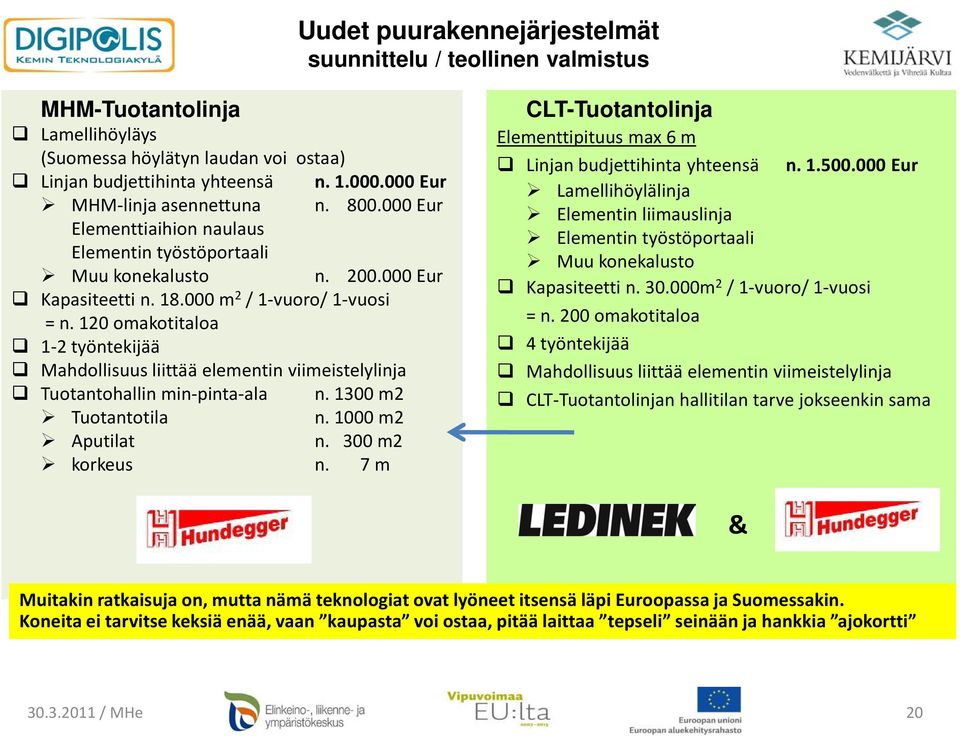

20 MHM-Tuotantolinja Lamellihöyläys (Suomessa höylätyn laudan voi ostaa) Linjan budjettihinta yhteensä n Eur MHM-linja asennettuna n Eur Elementtiaihion naulaus Elementin työstöportaali Muu konekalusto n Eur Kapasiteetti n m 2 / 1-vuoro/ 1-vuosi = n. 120 omakotitaloa 1-2 työntekijää Mahdollisuus liittää elementin viimeistelylinja Tuotantohallin min-pinta-ala n m2 Tuotantotila n m2 Aputilat n. 300 m2 korkeus n. 7 m CLT-Tuotantolinja Elementtipituus max 6 m Linjan budjettihinta yhteensä n Eur Lamellihöylälinja Elementin liimauslinja Elementin työstöportaali Muu konekalusto Kapasiteetti n m 2 / 1-vuoro/ 1-vuosi = n. 200 omakotitaloa 4 työntekijää Mahdollisuus liittää elementin viimeistelylinja CLT-Tuotantolinjan hallitilan tarve jokseenkin sama & Muitakin ratkaisuja on, mutta nämä teknologiat ovat lyöneet itsensä läpi Euroopassa ja Suomessakin. Koneita ei tarvitse keksiä enää, vaan kaupasta voi ostaa, pitää laittaa tepseli seinään ja hankkia ajokortti / MHe 20

21 CLT-Tuotantolinja Elementtipituus 6 18 m Linjan budjettihinta yhteensä: n Eur Sormijatkoslinja Eur Lamellien höyläyslinja Eur Elementin kasaus ja liimoitus Eur CLT puristin (12m) Eur Työstöportaali x Eur Sähköistys, purunpoisto, ym Eur Kapasiteetti n m 2 / 1-vuoro/ 1-vuosi = n. 640 omakotitaloa n. 8 työntekijää Mahdollisuus liittää elementin viimeistelylinja & Lay-out variaatioita on lukuisia Hallitilan tarve pelkälle pidemmälle CLT-linjalle minimissään 2000 m2 + valmistelevat prosessivaiheet + aputilat ym. CLT-linjoissa on muitakin työstöportaaleja, kuin Hundegger, joka kuitenkin on tavallisin Puristimen pituus muodostuu lohkoista / MHe 21

22 MHM-Kiintopuun tuotantolinja Pituus 45 m Leveys 12,5 m Tilantarve(min) 24m x 54 m = 1300 m2 Tuotantoajoon tarvitaan 2 hlöä / MHe 22

23 CLT-Kiintopuun liimaus / puristuslinja Päältä Sivulta Päädystä Uudet puurakennejärjestelmät / MHe 23

24 MHM-Kiintopuun tuotantolinja Pituus 45 m Leveys 12,5 m Tilantarve(min) 24m x 54 m = 1300 m2 Tuotantoajoon tarvitaan 2 hlöä CLT-elementtien työstölinja / MHe 24

25 CLT / MHM Manuaaleja löytyy 1. Cross-laminated timber manufacturing 2. Structural design of cross-laminated timber elements 3. Seismic performance of cross-laminated timber buildings 4. Connections in cross-laminated timber buildings 5. Duration of load and creep factors for crosslaminated timber panels 6. Vibration performance of cross-laminated timber floors 7. Fire performance of cross-laminated timber assemblies 8. Acoustic performance of cross-laminated timber assemblies 1. Concept, Invention and Implementation of the Objectives 2. Machine Manufacturer s Company Portrait 3. Solid Wood Wall Production 4. Applications 5. Advantages 6. Wall Construction 7. National Technical Approval 8. Noise Protection 9. Fire Protection 10. Air and Wind Tightness 11. Thermal Insulation 12. Wood Mortar 13. Wood Preservation 14. Radiation Protection 15. Static Properties 16. CAD 3D Planning, Software 17. Transport and Assembly 18. Constructional Examples, Details 19. Technical Data 20. Text for invitation of tenders 21. Imprint PROJECT MANUAL / MHe 25

26 CLT Tuotanto kasvaa Uudet puurakennejärjestelmät / MHe 26

27 MHM Tuotanto kasvaa Uudet puurakennejärjestelmät / MHe 27

28 Kiintopuun tuotanto kasvaa mutta ei vielä Suomessa Development SolidWoodElement Europa in [m³] Tilasto kattaa vain MHM Kiintopuun / MHe 28

29 Liiketoimintakonseptien kehittyminen / kehittymistarpeet / Suunnittelun prosessi Kiintopuurakenteen toteutus pienkohteeseen tai vähän suurempaankin Asiakkaan alustava rakennussuunnitelma esim. mitoitetut arkkitehtikuvat Kiintopuurakenteen esisuunnittelu / hintatarjous asiakkaalle Jos kauppa syntyy, kohteelle tehdään rakenneja toteutussuunnittelu Jos asiakas haluaa, LVIS-suunnitelmat huomioidaan toteutuksessa Kiintopuurakenne valmistetaan, elementit merkitään, yläreunat suojataan muovilla Kohteen mitoitetut arkkitehtikuvat Kohteen valmiiksi suunnittelu Materiaali-listat Kiintopuurakenteet + elementointi Kiintopuurungon pystytysohjeet Talon pystytysohjeet Asiakas saa rakenteen pystytysohjeet Kiintopuurakenne toimitetaan rakennuskohteeseen, jossa tarvitaan nosturi Kerrostalokonseptissa prosessi on järeämpi ja monivaiheisempi / MHe 29

30 Liiketoimintakonseptien kehittyminen / kehittymistarpeet koko puurakentamisen verkoston kannalta Pk-sahat & höyläämöt Suur-sahat & höyläämöt Puutavara- / rakennustarvikeliikkeet Rakennuttajat Kiintopuurakenteiden pienvalmistajat Tuotanto- / liiketilarakentajat Kiintopuurakenteiden suuret tehtaat Arkkitehdit Puutalotehtaat - PreCut - Suurelementti - Tilaelementti - Hirsi Rakennesuunnittelijat Pienet rakennusurakoitsijat L V I S Pientaloostajat / rakentajat Kerrostalorakentajat Avainkysymys: Miten pienten ja suurten valmistajien yhteistyö muotoutuu? Liimapuu-, Kertopuu-, Vaneritehtaat Muiden puurakennekomponenttien valmistajat Suuremmat rakennusliikkeet Julkisten tilojen rakentajat Vastaus: Alalle tarvitaan myös pieniä, joustavia, nopeita valmistajia / MHe 30

31 Liiketoimintakonseptien kehittyminen / kehittymistarpeet koko puurakentamisen verkoston kannalta kysymyksiä? Kiintopuun valmistus edellyttää myös sahamiehiltä uutta ajattelua ja perinteisten sahaustapojen kehittämistä Millainen yritys valmistaa kiintopuuelementtejä? Vrt. Betonielementtiyrityksen liiketoimintakonsepti. Kuka tilaa kiintopuuelementit? Miten saadaan metsästä pölkkyjä, joiden latuvaatimukset eivät kovin suurellisia Ovatko suunnittelutoimistot valmiita / 3D-ohjelmistopanostuksiin Kiintopuuelementtejä valmistava pk-yritys voi ulkoistaa tai hoitaa itse suunnittelun. Rakentaminen / pystytys: ei vaikeaa? Suomalainen pystytystiimi oppi homman yhden kohteen harjoittelulla. Arkkitehdeille Kiintopuu antaa vapauksia. Ammatillisessa koulutuksessa kirvesmiesten ja puuseppien ristiin koulutusta. Vrt. saksalainen Zimmermann = kirvesmiespuuseppä Rakennusvalvonta opettelee tuntemaan kiintopuuratkaisut / MHe 31

32 Puutalon energiakäyttäytymisen ohjauksesta!!! = olisiko yksi selvittämisen arvoinen asia???? Lämmöneristyksen / kosteuden hallinnan ratkaisu ei ole helppo tuleeko taas uusia homeongelmia??? Talon lämmön / kosteuden säätö sisällä ja rakenteissa, kun seinät rakennetaan paksummiksi = pyritään passiivitalorakenteeseen Miten lämmitystä säädetään, jotta myös ulkoseinäpinta pysyy kohtuullisessa lämpötilassa? Mihin seinäkerrokseen syntyy kastepiste? Voisiko seinän lämpötilaa säädellä jollakin äly-tekniikalla / antureilla? Kuinka paksu seinärakenne voi olla Suomen olosuhteissa? Mitkä materiaalit ovat sopivimpia paksuun seinärakenteeseen? Umpipuu varastoi lämpöä paremmin, kuin pehmeät eristeet? / MHe 32

33 MHM Scandinavia AB bygger miljöhus med nygammal metod. = Ruotsissa kiintopuu on jo löydetty omakotitalojen järjestelmäksi / MHe 33

34 Valmistuksen teknologia Uudet puurakennejärjestelmät CLT-Kiintopuu Lyhyt puristin Joka soveltuisi vaikkapa tuotekehityksen referenssilinjaksi esim. oppilaitokseen / MHe 34

35 Valmistuksen teknologia MHM-Kiintopuu Lamellikerrosten ladonta / naulaus Elementtiaihion työstöportaali / MHe 35

36 Kuvakatsaus MHM-Kiintopuu Lamellikerrosten ladonta / naulaus Naulan syöttö Elementtiaihio työstöautomaatissa / MHe 36

37 Kuvakatsaus MHM-Kiintopuu Valmiita suurelementtejä Valmiita pienempiä elementtejä / MHe 37

38 Kuvakatsaus Kiintopuutalon Välipohjan paksuja liimapuulaattoja MHM-Kiintopuu Kaari-ikkunaaukot onnistuvat Sähköjohto- / rasia-upotukset / MHe 38
