1 Operaattorivertailu SELVITYS LTE VERKKOJEN SISÄKUULUVUUDESTA PÄÄKAUPUNKISEUDULLA

2 SISÄLLYSLUETTELO TIIVISTELMÄ... 3 YLEISTÄ... 4 TAVOITE... 5 MITTAUSPAIKAT... 5 MITATUT SUUREET JA MITTAUSJÄRJESTELMÄ... 6 MITATUT SUUREET... 6 MITTAUSJÄRJESTELMÄ... 6 VERTAILUPERIAATE... 7 TULOKSET... 7 LTE SISÄKUULUVUUS... 7 JOHTOPÄÄTÖKSET... 9

3 Tiivistelmä Helmikuussa 2015 suoritetussa tutkimuksessa selvitettiin LTE verkkojen (DNA, Elisa ja TeliaSonera Finland) sisäkuuluvuutta. Tutkimus tehtiin kenttätutkimuksena 53 kohteessa Pääkaupunkiseudulla (Espoo, Helsinki, Vantaa) huomioiden julkisia tiloja kuten tavarataloja, kauppakeskuksia, virastoja, urheiluhalleja, rautatieasemia ja lentokenttä. Mittaukset suoritettin kävelymittauksena vain kaikkien kohteiden sisätiloissa. Matkapuhelinverkkojen asiakkaiden kokeman LTE sisäkuuluvuuden selvittämiseksi mitattiin puhelimella kaikkia saatavilla olevia LTE taajuuskaistoja (800/1800/2600 MHz). Elisan LTE sisäkuuluvuus oli laajin, DNA:n ja TeliaSonera Finlandin ollessa toisena ja kolmantena. LTE teknologian sisäkuuluvuus on melko kattava kaikilla operaattoreilla. Tulokset osoittivat siis, että matkapuheliverkkojen investoinnit jatkuvat ja operaattorit panostavat myös liikkuvan laajakaistan jatkuvaan sisäkuuluvuuden parantamiseen. Tutkimuksen aikana saatiin mittaustuloksia myös alalinkin suorituskyvystä (tyypillisesti kuluttajilla käytetyin suunta) ja voidaan todeta, että kaikkien operaattorien keskimääräinen suorituskyky Pääkaupunkiseudulla oli hyvin samanlainen ja erittäin hyvällä tasolla eli Mbit/s.

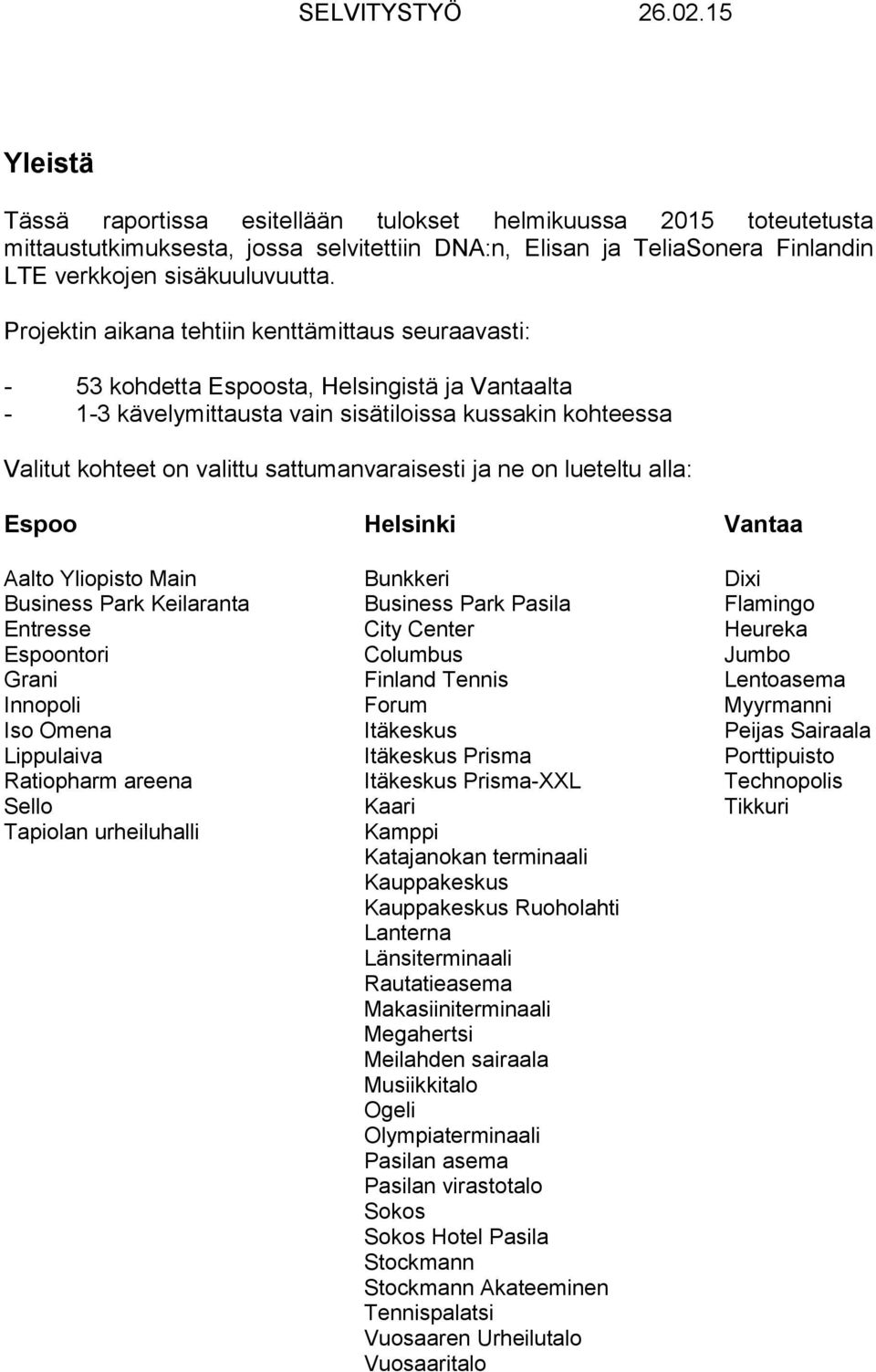

4 Yleistä Tässä raportissa esitellään tulokset helmikuussa 2015 toteutetusta mittaustutkimuksesta, jossa selvitettiin DNA:n, Elisan ja TeliaSonera Finlandin LTE verkkojen sisäkuuluvuutta. Projektin aikana tehtiin kenttämittaus seuraavasti: - 53 kohdetta Espoosta, Helsingistä ja Vantaalta kävelymittausta vain sisätiloissa kussakin kohteessa Valitut kohteet on valittu sattumanvaraisesti ja ne on lueteltu alla: Espoo Helsinki Vantaa Aalto Yliopisto Main Bunkkeri Dixi Business Park Keilaranta Business Park Pasila Flamingo Entresse City Center Heureka Espoontori Columbus Jumbo Grani Finland Tennis Lentoasema Innopoli Forum Myyrmanni Iso Omena Itäkeskus Peijas Sairaala Lippulaiva Itäkeskus Prisma Porttipuisto Ratiopharm areena Itäkeskus Prisma-XXL Technopolis Sello Kaari Tikkuri Tapiolan urheiluhalli Kamppi Katajanokan terminaali Kauppakeskus Kauppakeskus Ruoholahti Lanterna Länsiterminaali Rautatieasema Makasiiniterminaali Megahertsi Meilahden sairaala Musiikkitalo Ogeli Olympiaterminaali Pasilan asema Pasilan virastotalo Sokos Sokos Hotel Pasila Stockmann Stockmann Akateeminen Tennispalatsi Vuosaaren Urheilutalo Vuosaaritalo

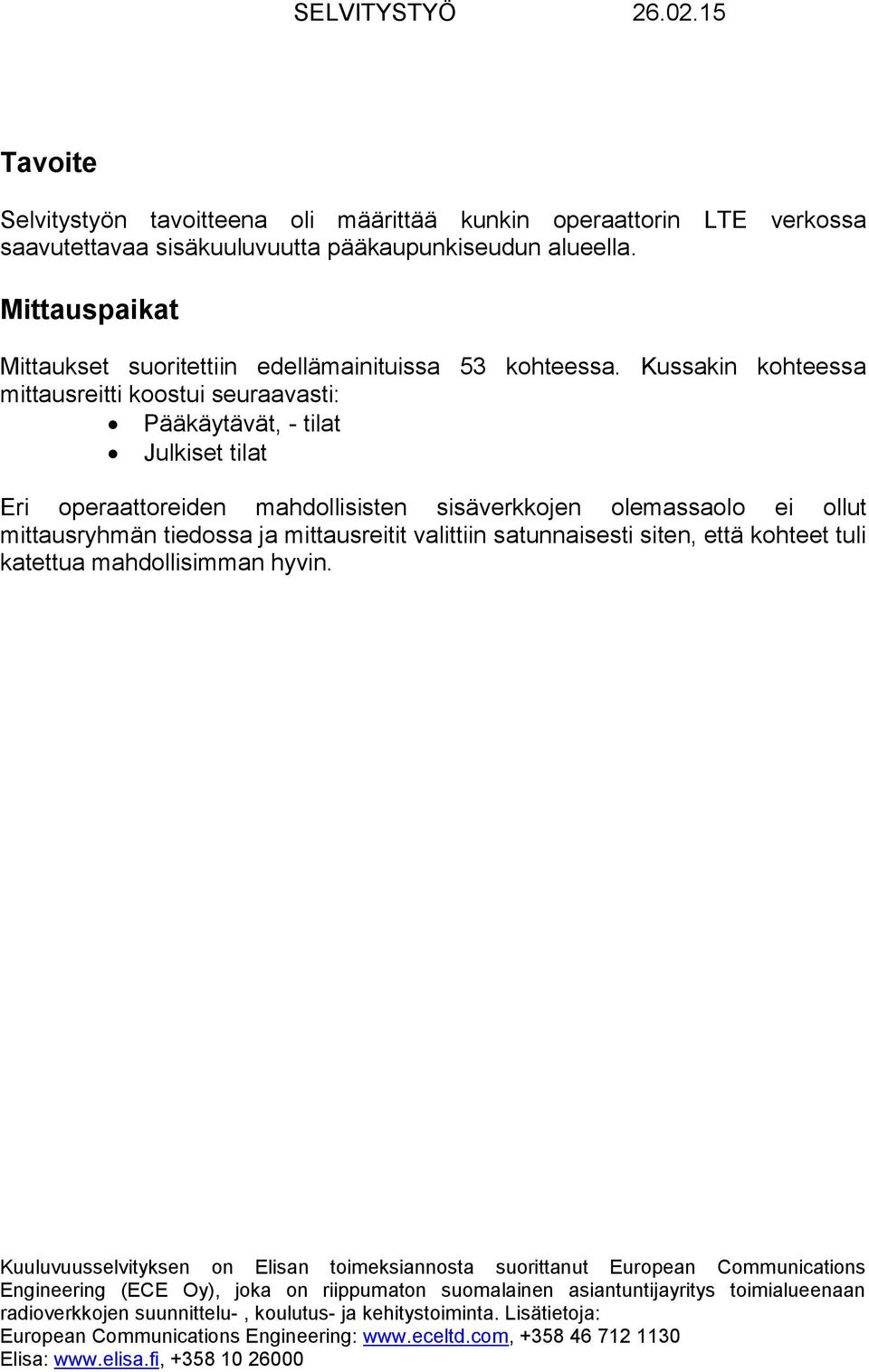

5 Tavoite Selvitystyön tavoitteena oli määrittää kunkin operaattorin LTE verkossa saavutettavaa sisäkuuluvuutta pääkaupunkiseudun alueella. Mittauspaikat Mittaukset suoritettiin edellämainituissa 53 kohteessa. Kussakin kohteessa mittausreitti koostui seuraavasti: Pääkäytävät, - tilat Julkiset tilat Eri operaattoreiden mahdollisisten sisäverkkojen olemassaolo ei ollut mittausryhmän tiedossa ja mittausreitit valittiin satunnaisesti siten, että kohteet tuli katettua mahdollisimman hyvin. Kuuluvuusselvityksen on Elisan toimeksiannosta suorittanut European Communications Engineering (ECE Oy), joka on riippumaton suomalainen asiantuntijayritys toimialueenaan radioverkkojen suunnittelu-, koulutus- ja kehitystoiminta. Lisätietoja: European Communications Engineering: Elisa:

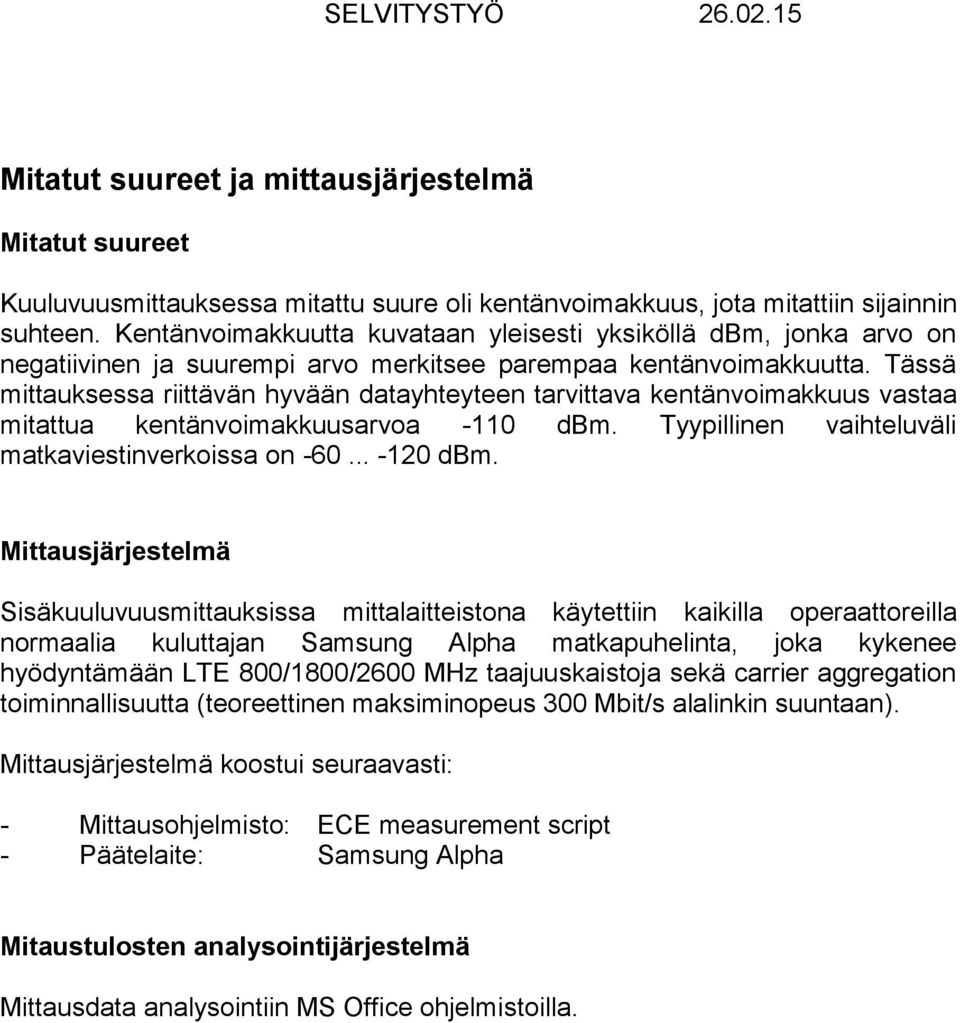

6 Mitatut suureet ja mittausjärjestelmä Mitatut suureet Kuuluvuusmittauksessa mitattu suure oli kentänvoimakkuus, jota mitattiin sijainnin suhteen. Kentänvoimakkuutta kuvataan yleisesti yksiköllä dbm, jonka arvo on negatiivinen ja suurempi arvo merkitsee parempaa kentänvoimakkuutta. Tässä mittauksessa riittävän hyvään datayhteyteen tarvittava kentänvoimakkuus vastaa mitattua kentänvoimakkuusarvoa -110 dbm. Tyypillinen vaihteluväli matkaviestinverkoissa on dbm. Mittausjärjestelmä Sisäkuuluvuusmittauksissa mittalaitteistona käytettiin kaikilla operaattoreilla normaalia kuluttajan Samsung Alpha matkapuhelinta, joka kykenee hyödyntämään LTE 800/1800/2600 MHz taajuuskaistoja sekä carrier aggregation toiminnallisuutta (teoreettinen maksiminopeus 300 Mbit/s alalinkin suuntaan). Mittausjärjestelmä koostui seuraavasti: - Mittausohjelmisto: ECE measurement script - Päätelaite: Samsung Alpha Mitaustulosten analysointijärjestelmä Mittausdata analysointiin MS Office ohjelmistoilla.

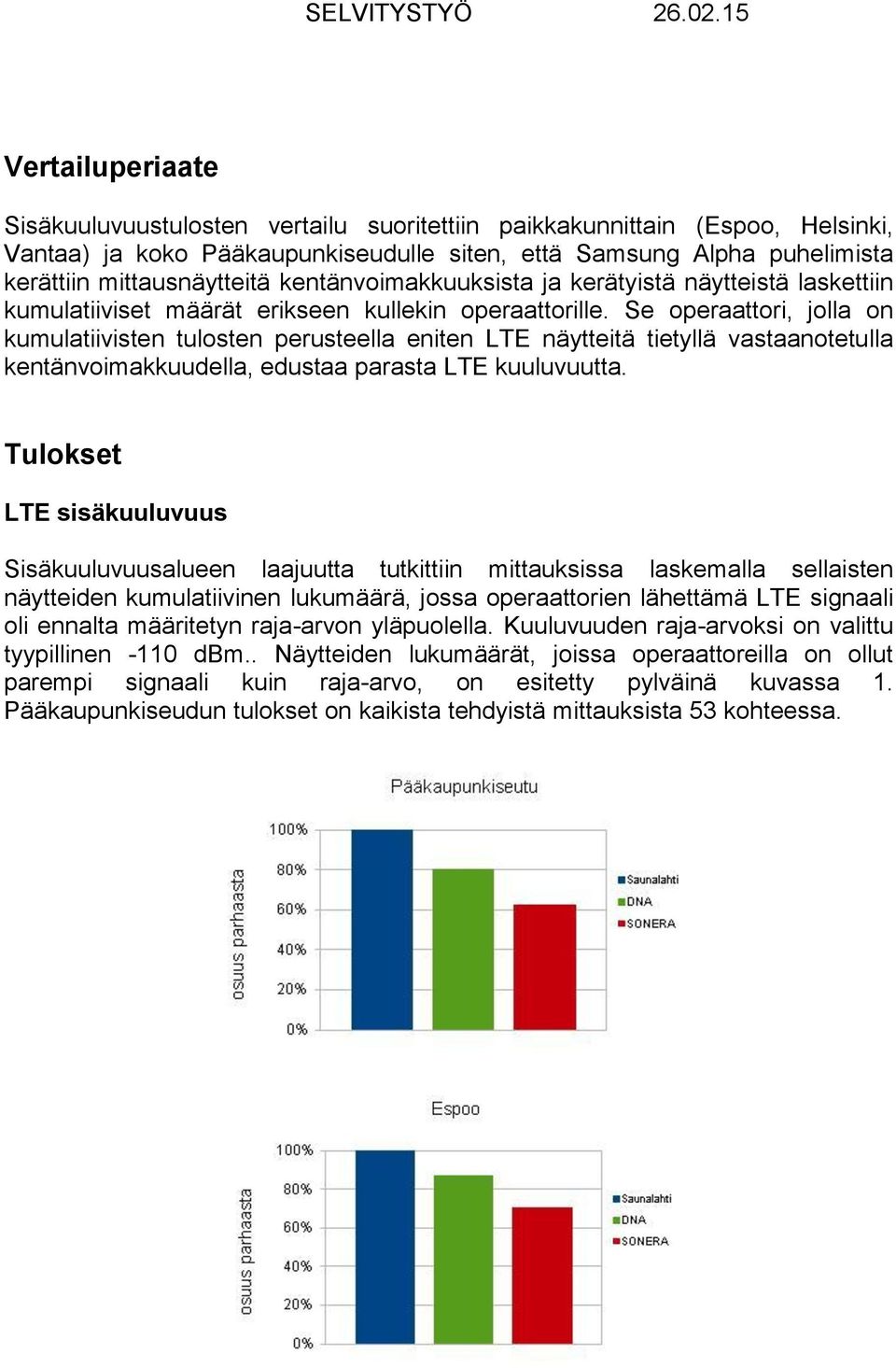

7 Vertailuperiaate Sisäkuuluvuustulosten vertailu suoritettiin paikkakunnittain (Espoo, Helsinki, Vantaa) ja koko Pääkaupunkiseudulle siten, että Samsung Alpha puhelimista kerättiin mittausnäytteitä kentänvoimakkuuksista ja kerätyistä näytteistä laskettiin kumulatiiviset määrät erikseen kullekin operaattorille. Se operaattori, jolla on kumulatiivisten tulosten perusteella eniten LTE näytteitä tietyllä vastaanotetulla kentänvoimakkuudella, edustaa parasta LTE kuuluvuutta. Tulokset LTE sisäkuuluvuus Sisäkuuluvuusalueen laajuutta tutkittiin mittauksissa laskemalla sellaisten näytteiden kumulatiivinen lukumäärä, jossa operaattorien lähettämä LTE signaali oli ennalta määritetyn raja-arvon yläpuolella. Kuuluvuuden raja-arvoksi on valittu tyypillinen -110 dbm.. Näytteiden lukumäärät, joissa operaattoreilla on ollut parempi signaali kuin raja-arvo, on esitetty pylväinä kuvassa 1. Pääkaupunkiseudun tulokset on kaikista tehdyistä mittauksista 53 kohteessa.

8 Kuva 1. LTE kuuluvuus Pääkaupunkiseudun 53 kohteessa ja erikseen Espoon, Helsingin ja Vantaan kohteissa. Korkeimman arvon saaneen operaattorin näytteiden lukumäärät on skaalattu 100 prosenttiin. Kuvasta 1 huomataan, että Elisan sisäkuuluvuus LTE teknologiassa on laajin sekä Pääkaupunkiseudulla että erikseen Espoossa, Helsingissä ja Vantaalla tyypillisellä raja-arvolla -110 dbm. DNA on LTE sisäkuuluvuudessa toisena ja TeliaSonera Finland kolmantena Pääkaupunkiseudulla, Espoossa ja Helsingissä.

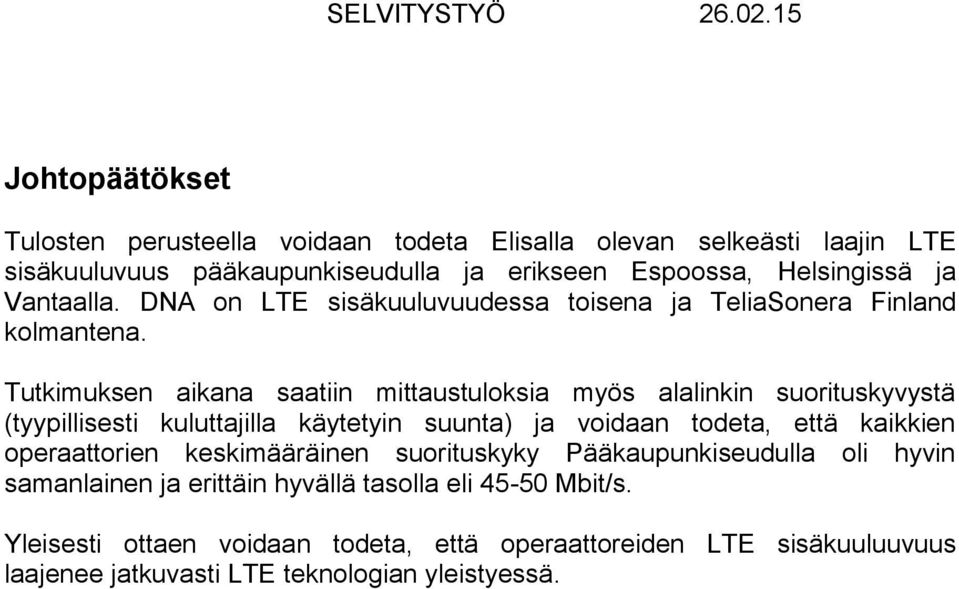

9 Johtopäätökset Tulosten perusteella voidaan todeta Elisalla olevan selkeästi laajin LTE sisäkuuluvuus pääkaupunkiseudulla ja erikseen Espoossa, Helsingissä ja Vantaalla. DNA on LTE sisäkuuluvuudessa toisena ja TeliaSonera Finland kolmantena. Tutkimuksen aikana saatiin mittaustuloksia myös alalinkin suorituskyvystä (tyypillisesti kuluttajilla käytetyin suunta) ja voidaan todeta, että kaikkien operaattorien keskimääräinen suorituskyky Pääkaupunkiseudulla oli hyvin samanlainen ja erittäin hyvällä tasolla eli Mbit/s. Yleisesti ottaen voidaan todeta, että operaattoreiden LTE sisäkuuluuvuus laajenee jatkuvasti LTE teknologian yleistyessä.
