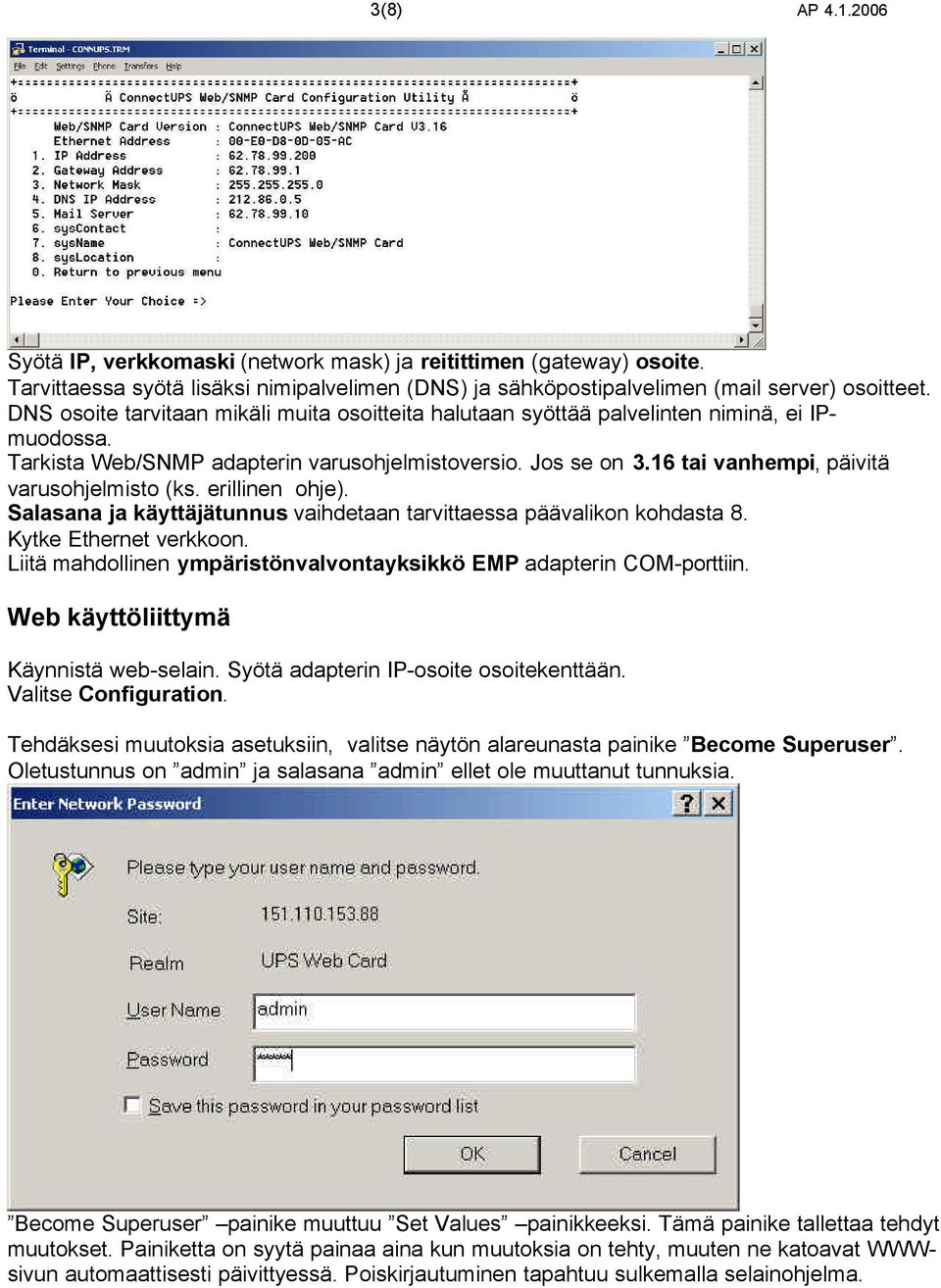

1 1(8) AP Powerware ConnectUPS Web/SNMP 100Mb adapterin asennus UPSiin. Mallit X, BD ja E. Tässä ohjeessa ei käsitellä kaikkia aiheita. Katso lisää englanninkielisestä ohjekirjasta. Sisällys ADAPTERIN ASENNUS UPSIIN 1 IP:N ASETUS 1 Vaihtoehto 1) sarjakaapelilla 1 Vaihtoehto 2) Ethernet verkon kautta 2 WEB KÄYTTÖLIITTYMÄ 3 Tietokoneiden automaattinen hallittu alasajo 4 Kellonajan ja päiväyksen asetus 4 Sähköpostihälytykset 5 EMP (ympäristönvalvontayksikkö) asetukset 7 Selainikkunan näyttönimen asetus 7 TURVA-ASETUKSET 8 Adapterin asennus UPSiin Liitä adapteri UPSiin. Tämä voidaan tehdä UPS virrat päällä. Ulkoisen adapterin (ConnectUPS-E) mukana toimituksessa on ulkoinen virtalähde, jota tarvitaan esim. Fiskars UPS 9000 ja PW9150 tapauksissa. Useimmiten sitä ei kuitenkaan tarvita, adapteri saa sähkönsyötön sarjakaapelin kautta. Käytettäessä ulkoista adapteria uusien UPS-mallien (esim. 5115, 9120) yhteydessä, tarvitaan lisäksi sarjakaapeli Jos käytät DHCP:tä antamaan IP osoite adapterille, käännä dip-kytkin ohjekirjan mukaisesti. IP:n asetus IP voidaan asettaa myös käyttäen DHCPtä. aseta DIP-kytkin ohjekirjan mukaisesti. Vaihtoehto 1) sarjakaapelilla Liitä mukana toimitettu sarjakaapeli adapterin COM-porttiin (RJ-45). Avaa terminaaliyhteys asetuksin 9600,8,1,n, ei kättelyä.

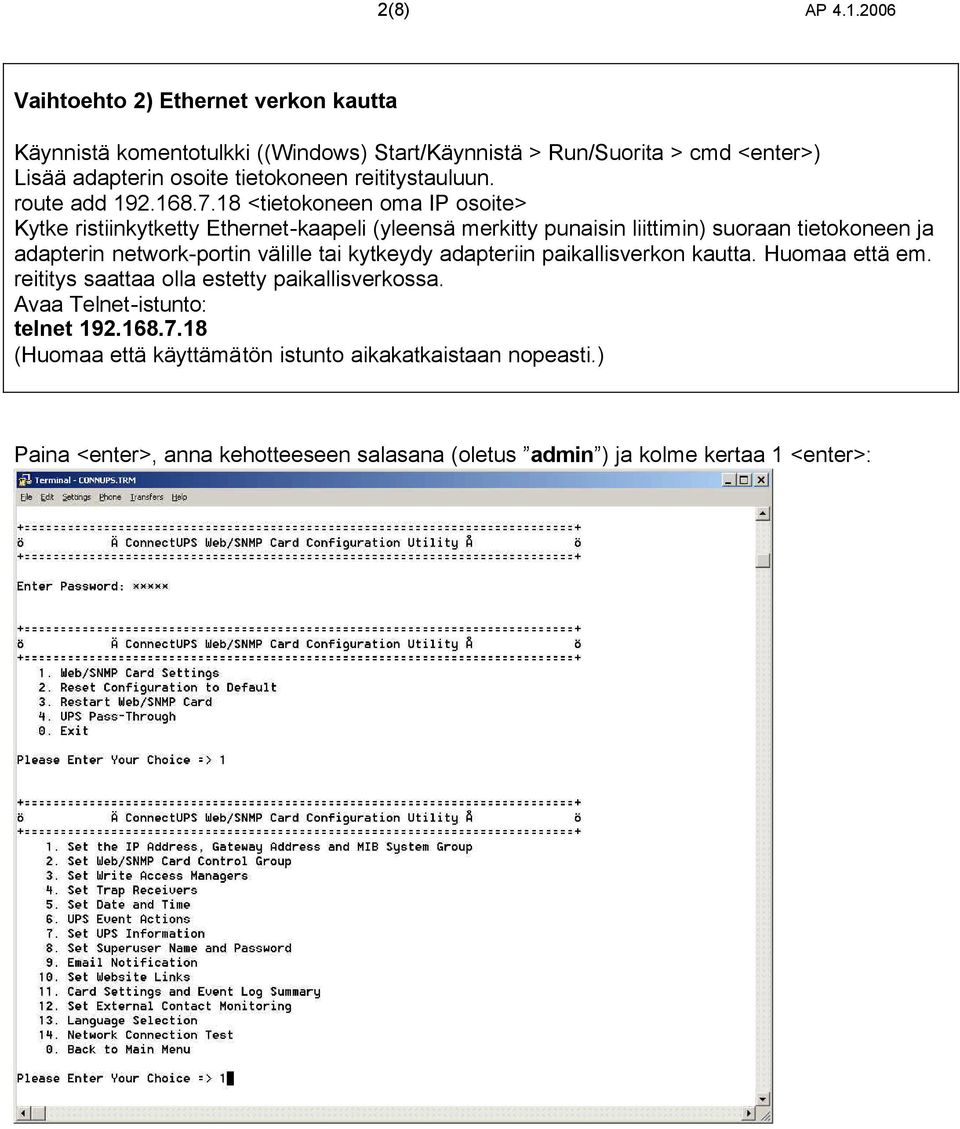

2 2(8) AP Vaihtoehto 2) Ethernet verkon kautta Käynnistä komentotulkki ((Windows) Start/Käynnistä > Run/Suorita > cmd <enter>) Lisää adapterin osoite tietokoneen reititystauluun. route add <tietokoneen oma IP osoite> Kytke ristiinkytketty Ethernet-kaapeli (yleensä merkitty punaisin liittimin) suoraan tietokoneen ja adapterin network-portin välille tai kytkeydy adapteriin paikallisverkon kautta. Huomaa että em. reititys saattaa olla estetty paikallisverkossa. Avaa Telnet-istunto: telnet (Huomaa että käyttämätön istunto aikakatkaistaan nopeasti.) Paina <enter>, anna kehotteeseen salasana (oletus admin ) ja kolme kertaa 1 <enter>:

3 3(8) AP Syötä IP, verkkomaski (network mask) ja reitittimen (gateway) osoite. Tarvittaessa syötä lisäksi nimipalvelimen (DNS) ja sähköpostipalvelimen (mail server) osoitteet. DNS osoite tarvitaan mikäli muita osoitteita halutaan syöttää palvelinten niminä, ei IPmuodossa. Tarkista Web/SNMP adapterin varusohjelmistoversio. Jos se on 3.16 tai vanhempi, päivitä varusohjelmisto (ks. erillinen ohje). Salasana ja käyttäjätunnus vaihdetaan tarvittaessa päävalikon kohdasta 8. Kytke Ethernet verkkoon. Liitä mahdollinen ympäristönvalvontayksikkö EMP adapterin COM-porttiin. Web käyttöliittymä Käynnistä web-selain. Syötä adapterin IP-osoite osoitekenttään. Valitse Configuration. Tehdäksesi muutoksia asetuksiin, valitse näytön alareunasta painike Become Superuser. Oletustunnus on admin ja salasana admin ellet ole muuttanut tunnuksia. Become Superuser painike muuttuu Set Values painikkeeksi. Tämä painike tallettaa tehdyt muutokset. Painiketta on syytä painaa aina kun muutoksia on tehty, muuten ne katoavat WWWsivun automaattisesti päivittyessä. Poiskirjautuminen tapahtuu sulkemalla selainohjelma.

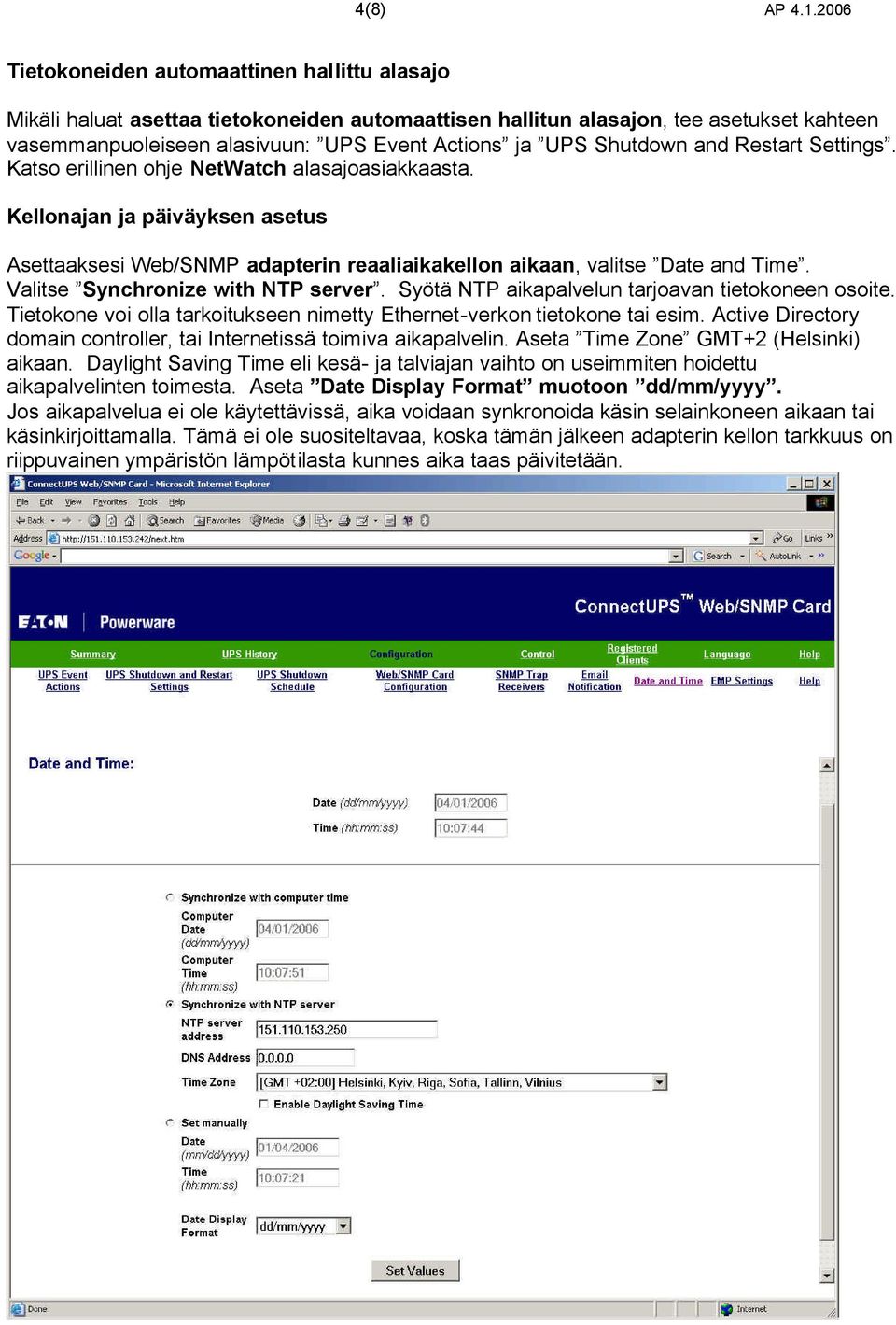

4 4(8) AP Tietokoneiden automaattinen hallittu alasajo Mikäli haluat asettaa tietokoneiden automaattisen hallitun alasajon, tee asetukset kahteen vasemmanpuoleiseen alasivuun: UPS Event Actions ja UPS Shutdown and Restart Settings. Katso erillinen ohje NetWatch alasajoasiakkaasta. Kellonajan ja päiväyksen asetus Asettaaksesi Web/SNMP adapterin reaaliaikakellon aikaan, valitse Date and Time. Valitse Synchronize with NTP server. Syötä NTP aikapalvelun tarjoavan tietokoneen osoite. Tietokone voi olla tarkoitukseen nimetty Ethernet-verkon tietokone tai esim. Active Directory domain controller, tai Internetissä toimiva aikapalvelin. Aseta Time Zone GMT+2 (Helsinki) aikaan. Daylight Saving Time eli kesä- ja talviajan vaihto on useimmiten hoidettu aikapalvelinten toimesta. Aseta Date Display Format muotoon dd/mm/yyyy. Jos aikapalvelua ei ole käytettävissä, aika voidaan synkronoida käsin selainkoneen aikaan tai käsinkirjoittamalla. Tämä ei ole suositeltavaa, koska tämän jälkeen adapterin kellon tarkkuus on riippuvainen ympäristön lämpötilasta kunnes aika taas päivitetään.

5 5(8) AP Sähköpostihälytykset Mikäli haluat adapterin lähettävän sähköpostia hälytyksistä, valitse alasivu Notification. Aseta SMTP sähköpostipalvelimen osoite (Mail Server), vastaanottajan sähköpostiosoite (Mail Account), Mail Type asetus Events, Event Level asetus Critical ja Event Type asetus PowerMIB Traps. Usein sähköpostipalvelimet edellyttävät lähettäjän sähköpostiosoitteen muodon noudattavan tiettyjä sääntöjä, esim. vain oma domain-nimi hyväksytään. Muokkaa tarvittaessa Advanced Settings View & Configure painikkeesta.

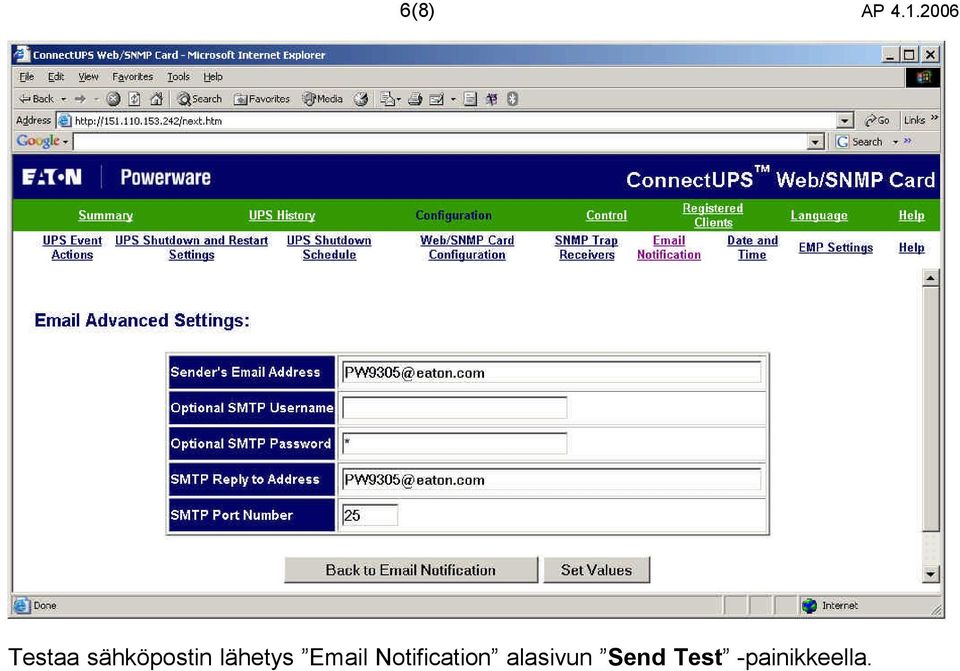

6 6(8) AP Testaa sähköpostin lähetys Notification alasivun Send Test -painikkeella.

7 EMP (ympäristönvalvontayksikkö) asetukset 7(8) AP Valitse EMP Settings alavälilehti. Välilehti ei ole näkyvissä ellei ympäristönvalvontayksikköä ole kytketty. Aseta mahdollisesti kytkettyjen potentiaalivapaiden reletulojen nimet ja tyypit (normaalisti auki/kiinni). Reletulojen käyttöön automaattisen alasajon laukaisevana tekijänä tulee suhtaut ua erittäin suurella varovaisuudella, sillä palohälyttimen ja esim. vedenpinnankorkeuskohon hälytykset saattavat aiheutua ilman syytä esim. inhimillisten erehdysten takia. Asetetut alasajotoiminnot on dokumentoitava ja koulutettava käyttöhenkilökunnalle. Alempi kosteushälytysraja Humidity Lower Limit tulee asettaa hyvin alhaiseksi, esim. 0% ellei ilmastoinnissa käytetä kostutusta. Pohjoismaisissa talviolosuhteissa RH saattaa laskea alle 10%. Selainikkunan näyttönimen asetus Aseta UPSia kuvaava nimi Summary -välilehden kohtaan User-assigned Name. Annettu nimi näkyy selainikkunan otsikkona.

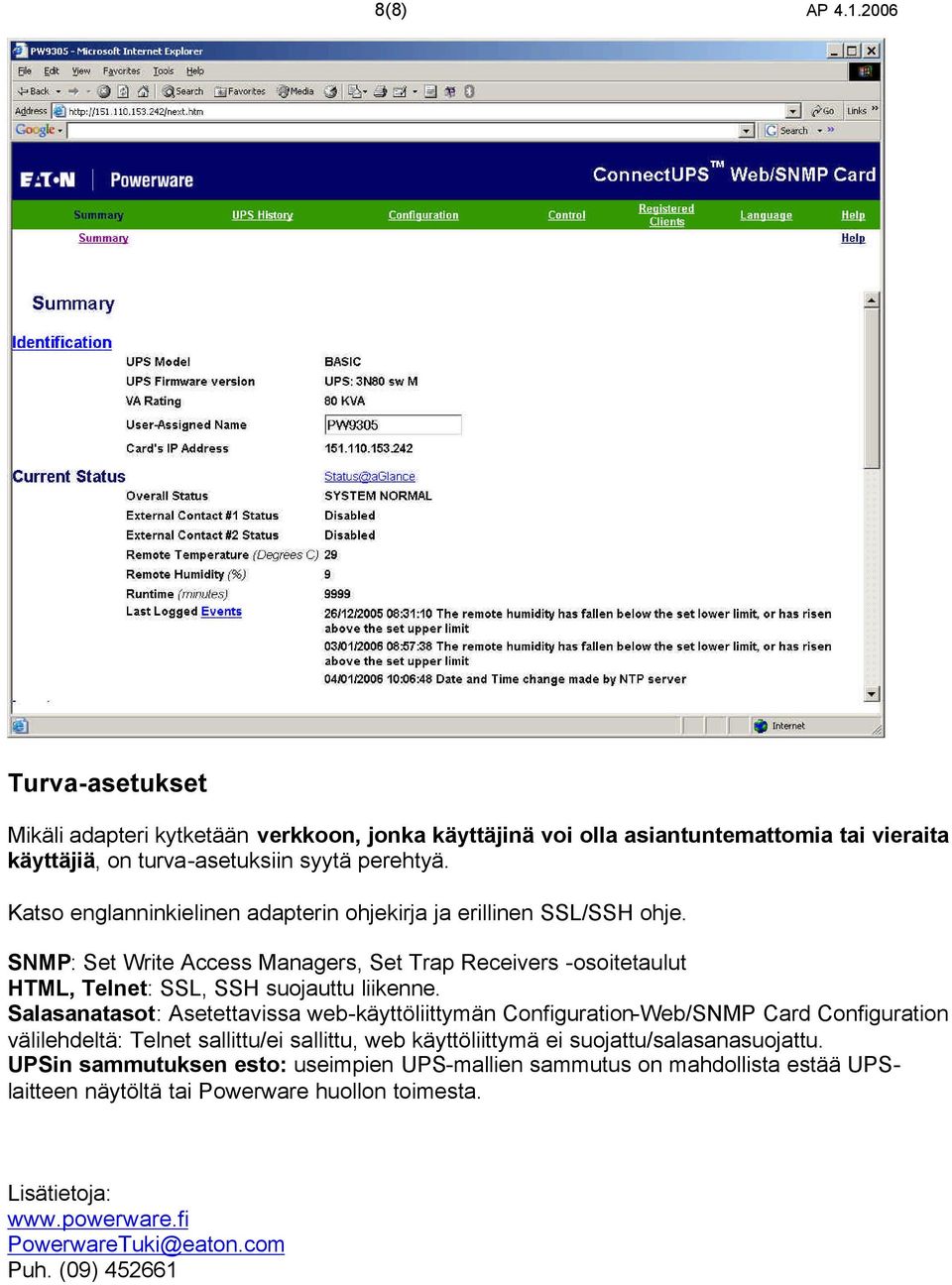

8 8(8) AP Turva-asetukset Mikäli adapteri kytketään verkkoon, jonka käyttäjinä voi olla asiantuntemattomia tai vieraita käyttäjiä, on turva-asetuksiin syytä perehtyä. Katso englanninkielinen adapterin ohjekirja ja erillinen SSL/SSH ohje. SNMP: Set Write Access Managers, Set Trap Receivers -osoitetaulut HTML, Telnet: SSL, SSH suojauttu liikenne. Salasanatasot: Asetettavissa web-käyttöliittymän Configuration-Web/SNMP Card Configuration välilehdeltä: Telnet sallittu/ei sallittu, web käyttöliittymä ei suojattu/salasanasuojattu. UPSin sammutuksen esto: useimpien UPS-mallien sammutus on mahdollista estää UPSlaitteen näytöltä tai Powerware huollon toimesta. Lisätietoja: Puh. (09)
