NSA210 pikaopas. Laitteen paneelit

Transkriptio

1 NSA210 Pikaopas

2 Laitteen paneelit 2

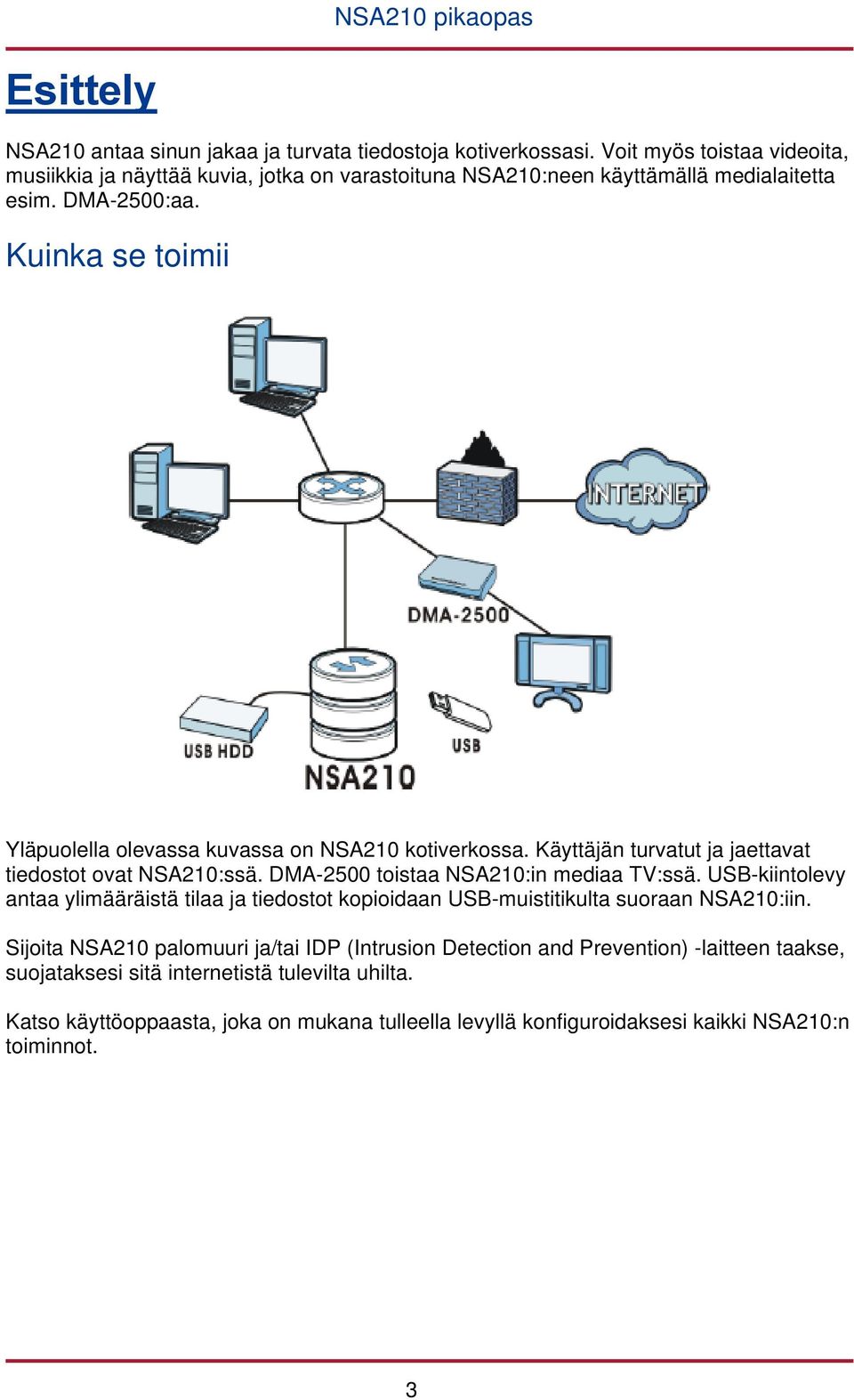

3 Esittely NSA210 antaa sinun jakaa ja turvata tiedostoja kotiverkossasi. Voit myös toistaa videoita, musiikkia ja näyttää kuvia, jotka on varastoituna NSA210:neen käyttämällä medialaitetta esim. DMA-2500:aa. Kuinka se toimii Yläpuolella olevassa kuvassa on NSA210 kotiverkossa. Käyttäjän turvatut ja jaettavat tiedostot ovat NSA210:ssä. DMA-2500 toistaa NSA210:in mediaa TV:ssä. USB-kiintolevy antaa ylimääräistä tilaa ja tiedostot kopioidaan USB-muistitikulta suoraan NSA210:iin. Sijoita NSA210 palomuuri ja/tai IDP (Intrusion Detection and Prevention) -laitteen taakse, suojataksesi sitä internetistä tulevilta uhilta. Katso käyttöoppaasta, joka on mukana tulleella levyllä konfiguroidaksesi kaikki NSA210:n toiminnot. 3

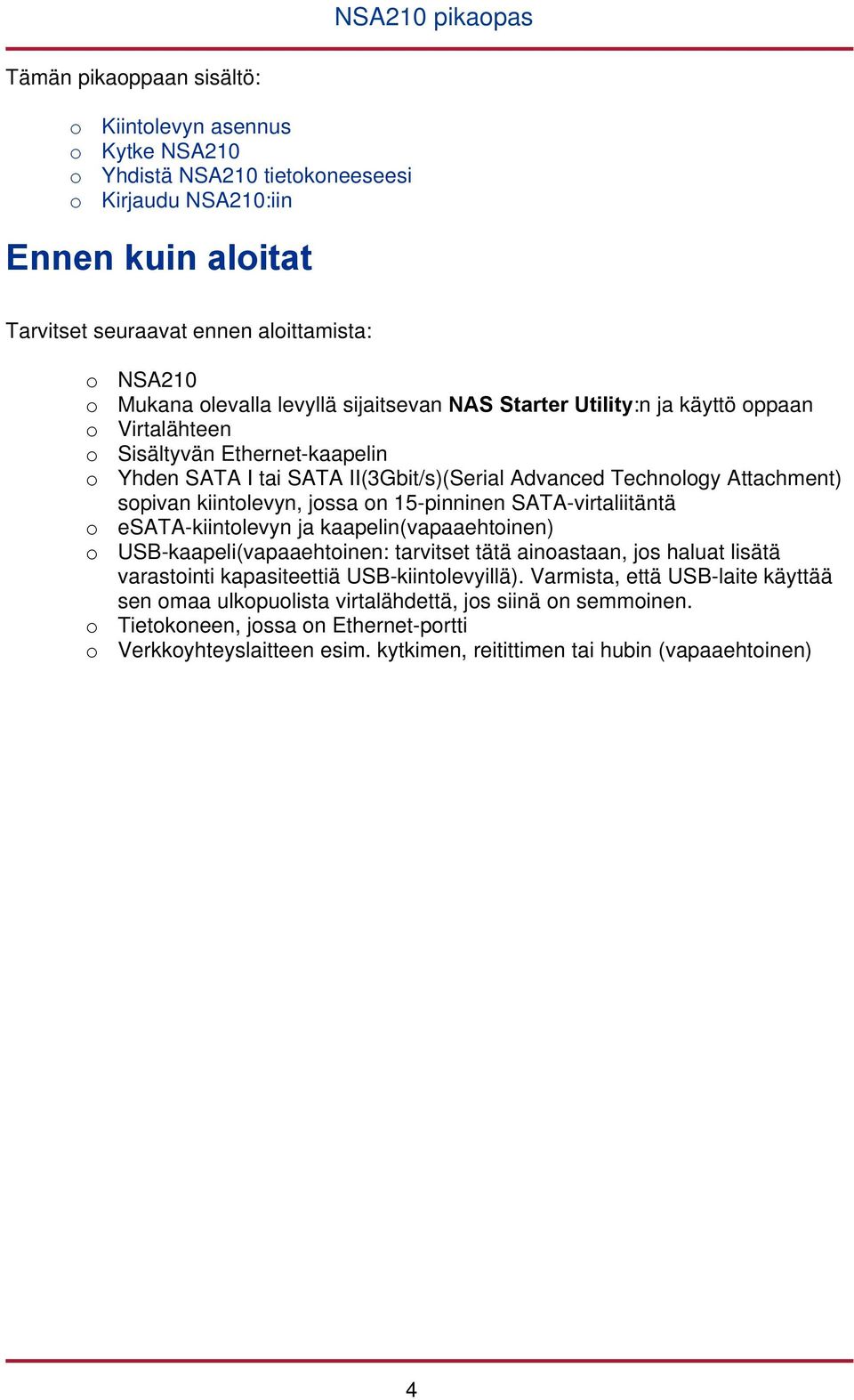

4 Tämän pikaoppaan sisältö: o Kiintolevyn asennus o Kytke NSA210 o Yhdistä NSA210 tietokoneeseesi o Kirjaudu NSA210:iin Ennen kuin aloitat Tarvitset seuraavat ennen aloittamista: o NSA210 o Mukana olevalla levyllä sijaitsevan NAS Starter Utility:n ja käyttö oppaan o Virtalähteen o Sisältyvän Ethernet-kaapelin o Yhden SATA I tai SATA II(3Gbit/s)(Serial Advanced Technology Attachment) sopivan kiintolevyn, jossa on 15-pinninen SATA-virtaliitäntä o esata-kiintolevyn ja kaapelin(vapaaehtoinen) o USB-kaapeli(vapaaehtoinen: tarvitset tätä ainoastaan, jos haluat lisätä varastointi kapasiteettiä USB-kiintolevyillä). Varmista, että USB-laite käyttää sen omaa ulkopuolista virtalähdettä, jos siinä on semmoinen. o Tietokoneen, jossa on Ethernet-portti o Verkkoyhteyslaitteen esim. kytkimen, reitittimen tai hubin (vapaaehtoinen) 4

5 Kiintolevyn asennus NSA210 pikaopas Kun asennat kiintolevyn NSA210:iin, kaikki kiintolevyn sisällä olevat tiedot katoavat. NSA210 tulee olla sammutettuna, kun poistat tai asennat kiintolevyä. Kiintolevyä alustaessa kaikki tiedot katoavat, joten siirrä kaikki tiedostot johonkin toiseen laitteeseen ennen alustamista. 1. Varmista että Ethernet- ja virtakaapelit ovat irti NSA210:stä. 2. Sijoita NSA210 tasaiselle alustalle pohjapuoli ylöspäin. Tämä paljastaa pohjapaneelin, jossa peukaloruuvit sijaitsevat. Löysää peukaloruuvia talttapääruuvimeisselillä tai kolikolla. 3. Käännä NSA210 oikeinpäin ja ota etupaneeli irti saadaksesi kiintolevyaseman esille. 4. Syötä kiintolevyä niin pitkälle asemaan kunnes se istuu hyvin NSA210:n sisällä. 5. Aseta etupaneeli takaisin pakoilleen suojataksesi kiintolevyaseman. Kiristä peukaloruuvi pohjasta ja aseta NSA210 oikeinpäin, tasaiselle alustalle. Jos haluat käyttää kahta kiintolevyä yhtäaikaisesti ja konfiguroida ne RAID-osioiksi, sinulla tulisi olla 1) SATA-kiintolevy asennettuna NSA210 sisällä ja 2) esata-kiintolevy asennettuna kaapelilla. On myös suositeltavaa, että käytät samankokoisia ja -merkkisiä kiintolevyjä, parhaan tuloksen saamiseen. Ohjeet kiintolevyn osiointiin NSA210:ssä englanninkielisestä käyttöoppaasta. 5

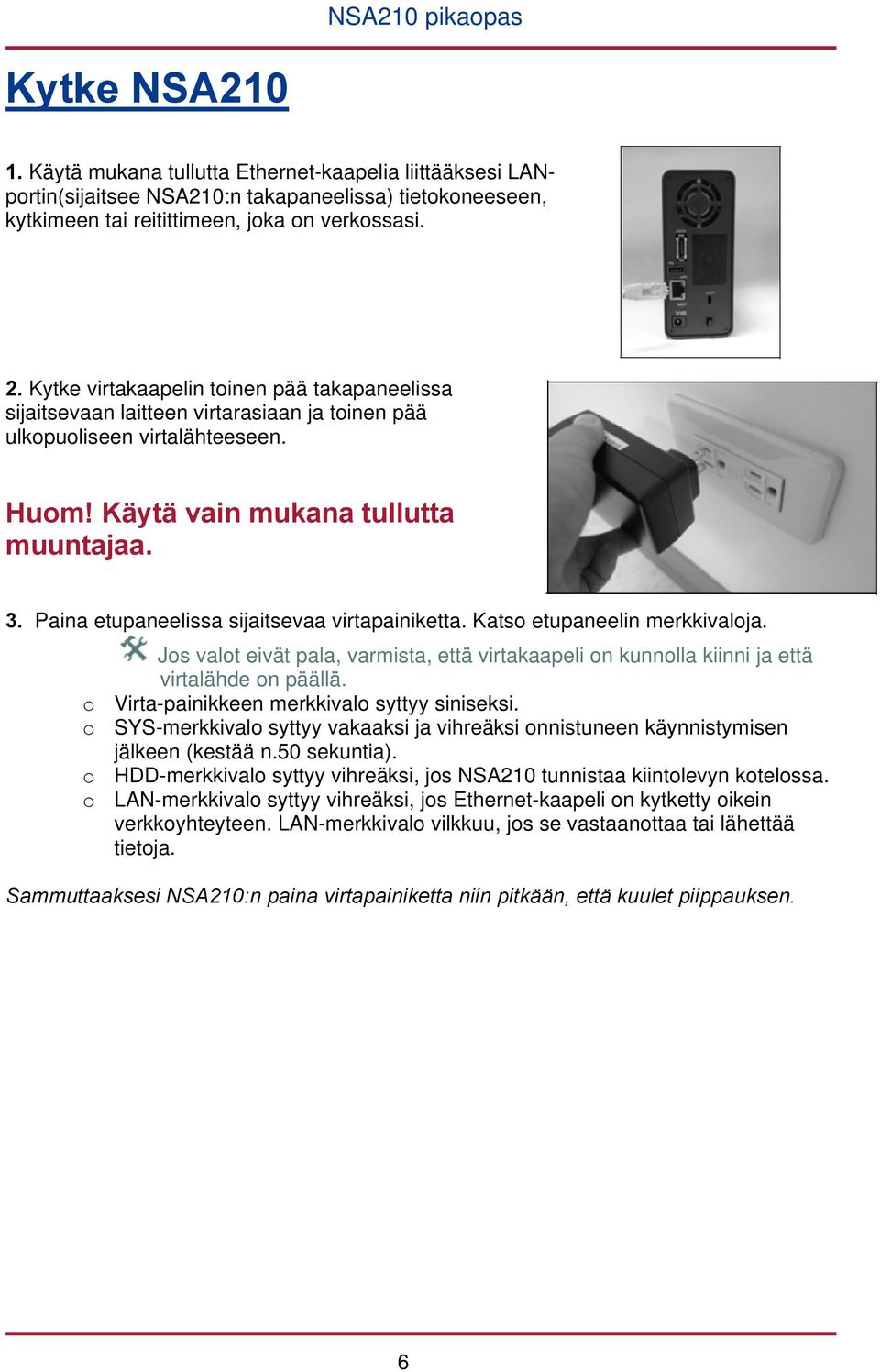

6 Kytke NSA Käytä mukana tullutta Ethernet-kaapelia liittääksesi LANportin(sijaitsee NSA210:n takapaneelissa) tietokoneeseen, kytkimeen tai reitittimeen, joka on verkossasi. 2. Kytke virtakaapelin toinen pää takapaneelissa sijaitsevaan laitteen virtarasiaan ja toinen pää ulkopuoliseen virtalähteeseen. Huom! Käytä vain mukana tullutta muuntajaa. 3. Paina etupaneelissa sijaitsevaa virtapainiketta. Katso etupaneelin merkkivaloja. Jos valot eivät pala, varmista, että virtakaapeli on kunnolla kiinni ja että virtalähde on päällä. o Virta-painikkeen merkkivalo syttyy siniseksi. o SYS-merkkivalo syttyy vakaaksi ja vihreäksi onnistuneen käynnistymisen jälkeen (kestää n.50 sekuntia). o HDD-merkkivalo syttyy vihreäksi, jos NSA210 tunnistaa kiintolevyn kotelossa. o LAN-merkkivalo syttyy vihreäksi, jos Ethernet-kaapeli on kytketty oikein verkkoyhteyteen. LAN-merkkivalo vilkkuu, jos se vastaanottaa tai lähettää tietoja. Sammuttaaksesi NSA210:n paina virtapainiketta niin pitkään, että kuulet piippauksen. 6

7 Yhdistä NSA210 NSA210 pikaopas Käytä NAS Starter Utility:ä yhdistääksesi NSA210:n tietokoneeseesi. 1. Syötä mukana tullut levy CD-asemaasi. Paina Setup-ikkunasta, joka ilmestyy ruutuusi levyn syöttämisen jälkeen. Paina sen jälkeen NAS Starter Utility kohtaa. Jos kyseinen ikkuna ei aukea, mene kohtaan Oma tietokone ja sieltä CD-asemaasi. Valitse sieltä setup.exe tuplaklikkaamalla. 2. Asennusikkuna avautuu. Seuraa sen ohjeita ja paina asennuksen jälkeen Finish suorittaaksesi asennuksen loppuun. 3. Windowsissa paina Käynnistä>Kaikki ohjelmat>zyxel>nas Starter Utility> NAS Starter Utility käynnistääksesi NAS Starter Utility:n, jos koneessasi on enemmän kuin yksi verkkokortti, joudut valitsemaan niistä yhden. 7

8 NSA210:n käyttöönotto NSA210 pikaopas Varmista, että olet asentanut kiintolevyn ennen tätä vaihetta. 1. Seuraavassa ikkunassa tarkista Status(tilasi) kohta. Jos se näyttää Up, voit aloittaa NSA210:n käytön. Jos se näyttää unintiliazed, klikkaa config-ikonia aloittaaksesi alustamisen. 2. Syötä asetuksesi Network Configuration ikkunassa. o Valitse DHCP, jos sinulla on jokin verkkoyhteyslaite (esim. reititin tai kaapelimodeemi) joka asettaa ohjelmille IP-osoitteet. Tämä valitsee automaattisesti Dynamic DNS:n. o Valitse Static IP, jos ohjelmilla verkossa on jotkin tietyt osoitetehtävät. Tämä valitsee automaattisesti Dynamic DNS:n. Syötä vastaavat tiedot kenttiin (IP Adress, IP Subnet Mask, Gateway Adress, Primary DNS ja Secondary DNS). Voit myös painaa Copy From NSU saadaksesi NAS Starter Utility:n täyttämään nämä arvot. Käytä oletusarvoja, jos palvelun tarjoajasi ei ole antanut sinulle näitä tietoja. Paina Next. 8

9 3. Käynnistä kiintolevy ja asenna firmware. Paina Browse ja osoita sijainti, jonne asensit mukana tulleelta levyltä NAS Starter Utility:n ja sieltä kansiosta valitse firmware. Kaikki tiedot katoavat kiintolevyltä eikä niitä voida palauttaa. Paina Next ladataksesi firmwaren. 4. Vahvista asetuksesi seuraavassa ikkunassa ja paina Next. 5. Kiintolevyn alustaminen ja firmwaren lataaminen käynnistyy. Jos prosessi menee oikein, niin NSA210 uudelleen käynnistyy. 6. Device List ikkuna näyttää, että NSA210:si Status on Rebooting. Paina Discoverkohtaa päivittääksesi ikkunaa, kunnes Status näyttää Up. 9

10 7. Voit nyt käyttää NSA210:si ja tehdä seuraavasti: o Klikkaa Admin-ikonia avataksesi verkkokonfiguraattori kirjautumisikkunan.(katso seuraava sivu.) o Jos sinun täytyy vaihtaa NSA210:in IPosoitetta, paina Config-ikonia. o Yhdistääksesi NSA210:n verkkoasemaan paina Map-ikonia. o Päivittääksesi sivun paina Discover. 10

11 Kirjaudu NSA210:iin NSA210 pikaopas Tämä kohta näyttää kuinka kirjautua NSA210 ja vaihtaa järjestelmänvalvojan salasana. Jos et pääse sisään kirjautumisikkunaan, katso vianetsintäkohta, joka on oppaan lopussa. 1. Syötä oletuskäyttäjätunnus admin ja salasana 1234 ja klikkaa Login. Varmista, että sinulla ei ole capslock päällä syöttäessäsi käyttäjätunnusta ja salasanaa. 2. On suositeltavaa, että vaihdat salasanan ja kirjoitat sen ylös. Paina Apply tallentaaksesi muutokset ja liikkuaksesi seuraavalle sivulle. 3. My NSA-ikkuna ilmestyy ruutuun. Käytä Memeo Autobackup-apuohjelmaa, joka on mukana tulleella levyllä. Sillä voit automaattisesti varmuuskopioida kaikki muokatut tiedostot NSA210:iin. Tarkemmat ohjeet englanninkielisestä käyttöoppaasta. 11

12 Vianetsintä Yritä seuraavaa, jos et saa NSA210 sisäänkirjautumisikkunaa auki. o Varmista, että NSA210 on päällä. o Varmista, että kaikki kaapelikytkennät ovat oikein. o Varmista, että olet alustanut NSA210:n käyttämällä NAS Starter Utility:ä o Jos yritit suoraan kirjautua sisään selaimen kautta (oletus sivu NSA210 ), varmista, että olet asentanut NAS Starter Utility:n ja että kirjoitit selaimeen oikein. Jos vika jatkuu käy läpi uudestaan NAS Starter Utility-vaihe. o Varmista, että tietokoneesi IP-osoite on samassa aliverkossa kuin NSA210:n IP-osoite. Voit käyttää NAS Starter Utility:ä saadaksesi NSA210:n IP-osoitteen. Katso englanninkielisestä käyttöoppaasta liite, jossa neuvotaan vaihtamaan koneesi IP-osoite samaksi kuin NSA210:llä. Jätä tämä tekemättä, jos tiedät, että koneesi ja NSA210:n välissä on reitittimiä. o Pingaa NSA210 tietokoneestasi käsin, varmista, että Ethernet-kaapelisi on kytketty ja toimii kunnolla. Tietokoneessa(Windows) mene Käynnistä>Kaikki ohjelmat>apuohjelmat>komentorivi. Komentorivi-ikkunaan kirjoita ping ja sen perään NSA210 IP-osoite ja paina ENTER. Käytä NAS Starter Utility:ä, jos et tiedä NSA210:n IP-osoitetta o Käytä Internet Explorer 6.0, Mozilla Firefox 1.07, Netscape Navigator 7.0 tai näiden selaimien uusimpia versioita, jossa on tuettuna JavaScript. 12
