1 Hand Held Products Net Base telakan sisäisten IP osoitteiden muuttaminen Käyttöohje

2 2 SISÄLLYS 1. NET BASE YHTEYS NET BASEEN KÄYTTÄMÄLLÄ RS232 - SARJALIIKENNETTÄ YKSITYISKOHTAISET KÄYTTÖOHJEET ASETUSTEN MUUTTAMINEN SELAIMELLA LISÄTIETOJA... 10

3 3 1. NET BASE Dolphin 9500 Net Base toimii neljän laitteen lataustelakkana ja edellyttäen, että käsipäätteessä on oikeanlainen ohjelma käynnissä (RASman), yhdistää käsipäätteen Ethernet verkkoon. Net Base toimii Linux embedded alustalla ja suorittaa NAT muunnoksen IP liikenteelle.

4 4 2. YHTEYS NET BASEEN KÄYTTÄMÄLLÄ RS232 - SARJALIIKENNETTÄ Net Base toimii oletuksena DCHP protokollaa käyttäen, joten sen liittäminen Ethernet verkkoon johtaa automaattisesti TCP/IP asetusten hakemiseen verkossa olevalta palvelimelta. Mikäli omassa verkossanne ei ole DHCP palvelinta tai haluatte muuttaa näiden laitteiden IP- asetukset kiinteiksi, on helpointa ottaa yhteys Net Baseen käyttämällä sarjaliikenneporttia. Tämän avulla on myös helppo saada selville minkä IP osoitteen mahdollinen DHCP palvelin on telakalle antanut. Laitteen paketissa tulee mukana sarjaliikennekaapeli, joka kytketään tietokoneen COM portin ja yllä olevan kuvan Serial DB-9 Port liittimen väliin. Sarjamuotoisen tietoliikenneyhteyden oletusasetukset ovat: Nopeus bps, databittejä 8, Pariteetti None, Stopbittejä 1, Vuonohjaus Ei mitään Muodosta yhteys tietokoneen ja telakan välille esimerkiksi käyttämällä useimpien Windows versioiden mukana tulevaa Hyperterminal ohjelmaa käyttäen em. asetuksia. Onnistuneen yhteydenmuodostuksen jälkeen Net Base telakka antaa kirjautumiskehotteen login:.

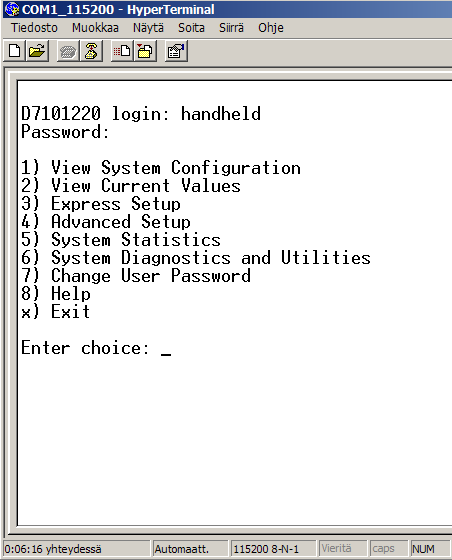

5 5 Oletuskäyttäjätunnus ja salasana on: handheld Onnistuneen kirjautumisen jälkeen Net Base (jäljempänä käytetään lyhennystä NB) avaa toiminnevalikon, kuten alla olevassa esimerkissä. Valitsemalla 2 View Current Values pääsee näkemään tällä hetkellä laitteessa olevat asetukset ja IP liikenteeseen liittyvät arvot. Katso alla olevaa esimerkkiä.

6 6 Tästä eteenpäin on mahdollista jatkaa laitteen asetusten tarkastelua ja muuttamista myös internet selaimella mikäli kokee sen helpommaksi. Selaimen osoitekenttään annetaan kohdassa IP address for Ethernet näkyvä arvo [esim ]. Finn-ID Oy, Tiilitie 10, Vantaa, Finland, tel , fax , info@finn-id.fi,

7 7 Jatkamme kuitenkin asetusten tekemistä sarjaliikenteellä. Mikäli yrityksen sisäverkon osoiteavaruus on sattumoisin sama kuin telakan sisällä kiinteästi määritetyt arvot, on telakan IP osoitteita muutettava, jotta tietoliikenneyhteydet voisivat toimia. Erityisen tärkeitä ovat USB Server/USB Port arvot. Ne eivät saa olla samoja kuin yrityksen sisäverkossa käytetään: Enter choice: 1 IP address for USB server IP address for USB port IP address for USB port IP address for USB port IP address for USB port ======================================== 2.1 ASETUSTEN MUUTTAMINEN KÄYTTÄMÄLLÄ SARJALIIKENNETTÄ Alla esimerkki muutoksista joita voi tehdä. Enter choice: 4 Change remote USB subnet addresses? [y/n/?] y Enter remote IP address for USB server [ ] Enter remote IP address for USB port 0 [ ] Enter remote IP address for USB port 1 [ ] Enter remote IP address for USB port 2 [ ] Enter remote IP address for USB port 3 [ ] Use dynamic IP addresses for all other devices? [y/n/?] y

8 8 Laite täytyy käynnistää uudelleen, jotta tallennetut asetukset tulevat voimaan. 3. YKSITYISKOHTAISET KÄYTTÖOHJEET Net Basen yksityiskohtaiset englanninkieliset käyttöohjeet ovat jokaisen laitteen sisällä ja käytettävissä selaimen kautta kohdasta User s Guide.

9 9 4. ASETUSTEN MUUTTAMINEN SELAIMELLA IP- osoitemuutokset on helppo tehdä myös selaimella. Oletuskäyttäjätunnus ja salasana on: handheld

10 10 5. LISÄTIETOJA
