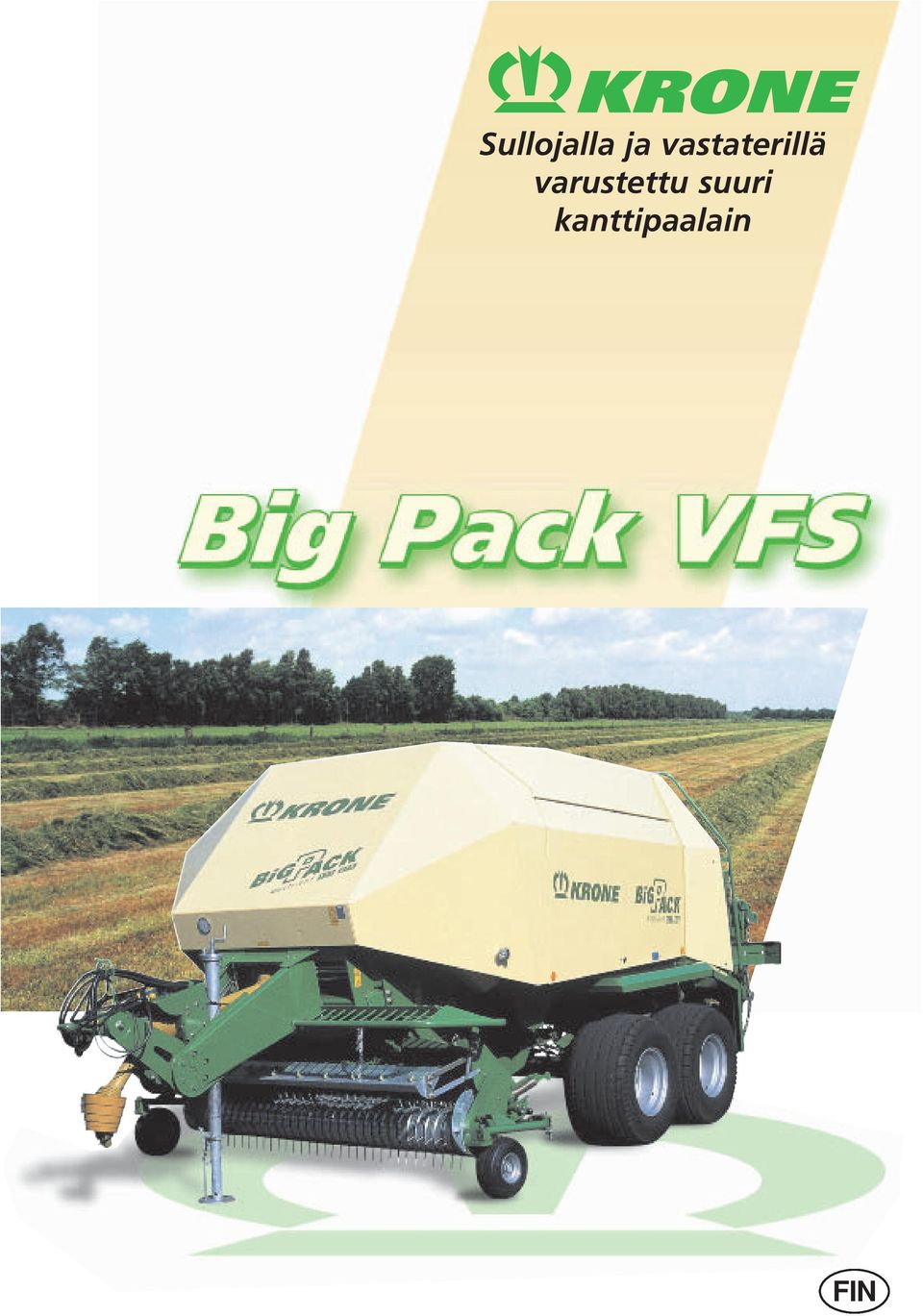

1 Sullojalla ja vastaterillä varustettu suuri kanttipaalain FIN

2 Voittamaton tehokkuudessa. Esimerkil Vahvuuden vuoksi! leveä noukin, valinnan mukaan 1,95 m tai 2,35 m, halkaisija 270 mm, piikit 5:ssä rivissä, puhdas noukinta paalikoko mitoitettu niin, että vakiokokoiset kuorma-autojen lavat voidaan täyttää optimaalisesti vaiheittain tapahtuva syöttö takaa tiukat paalit kaikissa olosuhteissa suuri vauhtipyörä, paalaustehoon nähden pieni tehon tarve, hiljainen ja tasainen käynti sullojan voimansiirrossa nokkakytkinvermistus, ei murtopultteja, automaattinen tukkeumien selvitys alhainen männän kierrosluku, hiljainen käyntiääni, erittäin kestävä paalikanavassa erilliset paalin tiukkuuden anturit oikeaa ja vasenta sivua varten hydraulinen paalin irrotus mallista riippuen 4 tai 6 solminlaitetta, lankalaatikossa tilaa 24 lankakerälle paineilmalla toimiva solminlaitteiden puhdistus saatavana myös kaksoissolmijoilla varustettuna MultiCut-vastateräjärjestelmä takaa tiiviit paalit, teoreettinen silpunpituus 45 mm

3 linen kestävyydessä Vakiokokoisen auton lavan mukaiset paalikanavan mitat! Tehokas ja luotettava! Vaiheittain toimiva syöttö!

4 Kivikovat, käsittelyä kestävät, vakiomitat täyt Krone-kanttipaalaimien paalikanavat on mitoitettu niin, että vakiokokoinen auton lava voidaan täyttää optimaalisesti. Big Pack 127:n paalikanavan mitat ovat 120 cm x 70 cm. Big Pack 128:n paalikanavan leveys on 120 cm, mutta paalin korkeus on 80 cm. Big Pack 88:n paalikanava on takaa katsoen neliön muotoinen, mitat 80 cm x 80 cm. Kaikissa kolmessa mallissa on uudenaikainen, vaiheittainen syöttö. Se takaa, että mäntä puristaa kivikovat ja teräväkulmaiset, helposti lastattavat paalit karhon paksuudesta ja ajonopeudesta riippumatta. Kaikki kolme Krone Big Pack -paalainta edustavat korkeaa tekniikkaa ja parasta luotettavuutta. Voit paalata niillä tuorerehua, heinää ja olkea. Kronen uudenaikaiset rakenneratkaisut ja huolellisesti viimeistelty työjälki takaavat sinulle huolettomat ja tehokkaat paalauspäivät moniksi tuleviksi vuosiksi. Oikean mittaisista paaleista syntyy tiivis kuorma ja kuljetus sujuu tehokkaasti. Kuvan kuljetusyhdistelmään on kuormattu 48 paalia, joiden mitat ovat: leveys 120 cm x korkeus 80 cm x pituus 250 cm. Vaiheittaisen syötön ansiosta suorareunaisten paalien tiiviys on peräti 180 kg/m3, joten kuormassa on lähes 20 tonnia olkia. Kronen paaleista syntyy tiivis ja iso kuorma Kaikkiin tarpeisiin löytyy sopiva Krone Big Pack. Kolme tehokasta paalainmallia. Kolme paalikoko-vaihtoehtoa. Urakoitsijalle ja yhteiskäyttöön. Valitse sopivin!

5 tävät paalit! 3,2 m 2,8 m 20 tonnin olkikuorma. Kronen tekemistä paaleista se syntyy helposti! 0,8 m 1,2 m 10,0 m 1,4 m 5,0 m 2,3 m 80 cm korkeita ja 250 cm pitkiä paaleja mahtuu matala-akseliseen perävaunuun neljään kerrokseen, yhteensä 32 paalia, eli 76,8 m 3. Vetoauton lava on korkeammalla, joten paalikerroksia on kolme, yhteensä 14 paalia, eli 33,6 m 3. Kuormassa on yli 110 m 3 olkia kokonaispainon ollessa n. 20 tonnia. Krone Big Pack. Tehokkuutta parhaimmillaan. 2,8 m 1,2 m 10,0 m 1,4 m 5,0 m 2,3 m Näin kuormatila hyödynnetään 100 prosenttisesti! Uusi 120 cm x 70 cm paalikoko on saanut erittäin myönteisen vastaanoton. Neljästä paalikerroksesta syntyy 4,0 m korkea kuorma lavakorkeuden ollessa 120 cm.

6 Huipputehokkaaksi suunniteltu Paalaimissa on eroja! Suurviljelijät ja urakoitsijat arvostavat Kronen luotettavuuden ja tehokkuuden hyvin korkealle. Mutta niiden lisäksi he vaativat koneeltaan nykyaikaisuutta ja uudenaikaisia, työtä helpottavia teknisiä yksityiskohtia. Big Packissa on uudenlainen vaiheittain toimiva syöttö. Se takaa tiukat paalit myös pientä karhoa paalattaessa. Voimansiirrossa on nokkakytkinvarmistus murtopultin sijasta. Tarvittaessa paalain voidaan varustaa kaksoissolminlaitteella ja teliakselistolla. Jokainen yksityiskohta on huippuunsa hiottu ja hienosti viimeistelty. Krone Big Pack on paalain vailla vertaa! On itsestäänselvyys, että Kronessa on säädettävä vetoaisa. Laaja säätöalue mahdollistaa saman vetoaisan käytön myös yläpuoliseen vetolaitteeseen (saksalainen standardi) kytkettäessä. Nivelakselin keskellä on välilaakeri. Puhtaasti viimeistä kortta myöten! Noukinleveys on 195 cm, saatavana myös 235 cm leveä malli. Noukinpiikit ovat viidessä rivissä. Noukin on varustettu nokkakytkin-tyyppisellä ylikuormitussuojalla, mikä on käytössä murtopulttia parempi ratkaisu. Noukkimen sivuilla on isokokoiset kumiset kannatinpyörät. Korkeussäätöön ei tarvita työkaluja. Kääntyvien pyörien ansiosta rakenteisiin ei kohdistu voimakasta rasitusta edes käänteissä.

7 Ala-asentoon säädettynä vetoaisa voidaan kytkeä hydrauliseen vetokoukkuun tai maatalousvetolaitteeseen. Big Pack paalaimessa on vakiona levyjarru, joka estää koneen osien liikkeen kun voimanotto on kytkettynä pois päältä. Kuljetusajon ajaksi noukkimen (235 cm malli) kannatinpyörät voidaan nostaa ylös kapeampaan asentoon kuljetusleveyden pienentämiseksi. Vauhtipyörä on hyvin painava. Sen suuren massan ansiosta koneisto kuormittuu tasaisesti eikä traktorin voimansiirtoon kohdistu ylimääräistä rasitusta. Käyntiääni on hiljainen ja tehontarve yllättävän vähäinen.

8 Kivikovat paalit kaikissa olosuhteissa Krone Big Packissa on ainutlaatuinen, kaksivaiheisesti toimiva sullojamekanismi. Noukkimen yläpuolella on järeä, kierteisesti sijoitetuin sormin varustettu sullojaroottori. Se painaa rehun vastaterien läpi. Syöttökanavan yläosassa on esikammio ja siihen kuuluva esikammion sulloja. Vastaterien leikkaama rehu nousee sullojahankojen siirtämänä esikammioon (piirros sivun alalaidassa). Esikammiossa rehu tiivistyy hieman. Kammion täytyttyä sen lukitus vapautuu ja yhtä männän iskua vastaava määrä rehua siirtyy paalikammioon. VFS-järjestelmä tarjoaa ammattilaisille täydellisen ratkaisun. Ensimmäinen vaihe. Esikammion täyttäminen alkaa. Esikammion sullojaan kuuluu 5 siirtohankoa, yksi sullojahanko ja pidätin. Hankojen akselit liukuvat ohjainuraa pitkin, joten niiden työkulma pysyy aina oikeana. Toinen vaihe. Siirtohangot tuovat rehua esikammioon. Sullojahanko ja pidätin pysyvät paikallaan, joten esikammioon tuleva rehu alkaa tiivistyä.

9 Luotettava ja luistamaton voimansiirto on toteutettu akselein ja suurihampaisin hammaspyörin. Unohda murtopultit ja ylikuormituksen aiheuttamat keskeytykset! Nokkakytkimet suojaavat voimansiirtoa. Syöttömekanismin ylikuormittuessa hallintalaitteen summeri antaa varoitusmerkin. Tällöin kierroslukua on hieman hidastettava, jolloin voimansiirto synkronoituu automaattisesti uudelleen männän liikkeeseen nähden ja paalausta voidaan jatkaa parhaassa tapauksessa pysähtymättä. Kivikovat, tasasivuiset paalit Kolmas vaihe. Esikammion täyttyessä pidätin väistyy ja sullojahanko alkaa työntää esikammioon tiivistynyttä rehua paalikanavaan. Neljäs vaihe. Sullojahangon kytkin laukeaa, jolloin esikammiossa ollut rehu siirtyy kokonaan paalausmännän eteen. Hetken kuluttua mäntä painaa rehun paalikanavassa olevan paalin jatkeeksi, jonka jälkeen sullojahanko ja pidätin palaavat perustilaansa sulkien esikammion.

10 Kierteisin kaksoissormin varustettu rootto Krone Big Pack paalaimessa on MultiCut-sullojaroottori. Syöttösormet ovat kierteisesti, joten koneisto kuormittuu tasaisesti. Vastaterien määrää muuttamalla silpun pituutta voidaan säätää. Lyhin teoreettinen silpun pituus on 45 mm. Silpun pituudelle 90 mm on käytettävissä kaksi teräsarjaa. Kukin vastaterä on varustettu jousitetulla, automaattisella laukaisulaitteella. Esteen kohdatessaan terä väistää ja vapauduttuaan se palaa takaisin työasentoon. Tarvittaessa kaikki vastaterät voidaan kääntää pois käytöstä hydraulisesti, mikä yksinkertaistaa syöttökanavan tyhjennyksen mahdollisen tukoksen uhatessa. MultiCut-roottorissa syöttösormet ovat parittain. Ne kiertävät roottorin kehän kierteisesti, joten rehuvirta syöttökanavaan on mahdollisimman tasainen, mikä myötävaikuttaa myös rehusilpun tasaisuuteen eikä koneisto ylikuormitu. Hyvin silputusta rehusta tulee tiiviit, hyvin säilyvät paalit. Kolme tärkeää ominaisuutta: 1. Vastaterät voidaan kääntää päälle / pois päältä hydraulisesti. 2. Vastaterät on varustettu automaattisella laukaisulaitteella. 3. Vastaterien määrää voidaan säätää. Paalainmallista riippuen käytössä on 0, 12, 13, 25 terää tai 0, 7, 8, 15 terää. Suuresta paalaustehostaan huolimatta BigPack-kanttipaalaimen tehontarve on suhteellisen vähäinen, kiitos suoran ja selkeän voimansiirron. Päävaihteistolta käyttövoima välittyy roottorille akseleiden ja hammaspyörien välityksellä. Ylikuormitussuojat ovat nokkakytkin-tyyppiset. Piirroksessa on havainnollistettu valokuvan esittämä kohde.

11 ri. Takuuvarma syöttö. Vastaterien määrää voit säätää yhdellä kädenliikkeellä vipua kääntämällä. Big Pack 88 -mallissa käytössä voidaan pitää 0, 12, 13 tai 15 terää. Vastaavasti 127/128-malleissa terien määrä on 0, 12, 13 tai 25. Täten 90 mm silpun pituus saavutetaan kahdella eri asetuksella. Terien kuluttua niitä ei tarvitse vaihtaa, vaan uusi sarja käännetään kuluneiden tilalle, mikä tehostaa paalausta. Sullojan roottori puristaa tasaisesti materiaalin silputusterien välistä. Syöttö on tasainen eikä se aiheuta iskumaisia kuormituksia. Syötön tukkeutuessa sullojaa voidaan vivusta kääntäen pyörittää takaperin. Nopea ja kätevä ratkaisu ongelmatilanteessa. Korkealaatuista rehua. Tiiviissä paalissa on tasamittaisesti silputtua rehua. Kuvassa vastaterät ovat olleet säädetyt 90 mm:n silpun pituudelle.

12 Luotettavasti toimiva solminlaite Kronen solminlaitteet tekevät tasasivuisen, kivikovan paalin. Big Pack 127 ja 128 malleissa on kuusi solminta ja pienemmässä 88-mallissa solminlaitteita on neljä. Toimintavarmuuden takaamiseksi solminlaitteissa on paineilmapuhdistus. Paali paalin jälkeen, luotettavasti ja tehokkaasti. Kronen solminlaite on esimerkillinen toimintavarmuudessaan. Käytännöllinen, yksinkertainen ja aikaa säästävä ratkaisu. Kiinteästi paalaimeen asennettu rasvapuristin voitelee kerralla kaikki solminlaitteen rasvauskohteet. Paalaimen päällä olevasta jakotukista rasvaputket johtavat kuhunkin voitelukohteeseen. Mahdollisesti tukkeutuneet kohteet on helppo paikallistaa.

13 Ainutlaatuinen paineilmapuhdistus. Järjestelmä saa tarvittavan paineilman joko suuresta paineilmasäiliöstä tai suoraan paalaimeen kiinnitetystä kompressorista (lisävaruste). Solminlaitteet pysyvät puhtaina ja toimivat luotettavasti kaikissa olosuhteissa. Paineilmasuuttimet on sijoitettu aivan solminlaitteiden tuntumaan, mikä takaa koko alueen pysymisen puhtaana. Paineilmapuhdistus Käsikäyttömahdollisuus. Solminta-automatiikka on ohitettavissa ja solmintavaihe voidaan käynnistää vivusta vetämällä. Tehokkaassa paalaimessa tarvitaan paljon sidontalankaa! Kerrallaan Kroneen mahtuu 24 lankakerää, mikä riittää n. 700 paalin sidontaan.

14 Saatavana myös kaksoissolmijalla varust Kaksoissolmija-järjestelmässä sidontalanka syötetään paalin ympärille sekä ylä- että alakautta. Tätä varustusta suositellaan niille käyttäjille, jotka käyttävät paalaintaan voittopuolisesti muovitettavan tuorerehun paalaukseen. Tuoreena paalattava rehu on erityisen painavaa, joka kohdistaa solmuihin erityisen kovat vaatimukset. Juuri tällaisia olosuhteita varten Krone on suunnitellut kaksoissolmijan. Kaksoissolmijalla varustettu Krone Big Pack VFS on helppo tunnistaa paalaimen päällä olevista heijastimista. Sivusuojuksen avaamisen jälkeen kaikki kohteet ovat helposti käsiksi päästävissä. Lankakerien paikalleen asetus ja langan pujotus on helppo suorittaa. Paalainlangan kulkutie on selkeä ja esteetön koneen sivulla ja paalikanavan alla.

15 ettuna Kaksoissolmijalla varustetuissa paalaimissa ylälangan kireys käy ilmi paalaimen päällä olevien heijastimien asennosta. Kaksoissolmijan solmin on rakenteeltaan selkeä Näin toimii kaksoissolmin: paalauslanka syötetään paalin ympärille sekä ala- että yläkautta ja kuhunkin lankaan tulee kaksi solmua, joista molemmat, aloitussolmu (1) ja lopetussolmu (2) ovat paalin yläpinnalla. Neulojen ohjaama alalanka (sininen) sitoo paalin alapinnan ja molemmat päädyt. Ylälanka (punainen) ohjautuu langan kiristimiltä solminlaitteeseen. Kaksoissolmimen ansiosta neulojen ei tarvitse pujottaa lankaa tiukaksi puristuneen paalin läpi. Täten lanka ei takerru rehuun, joten lanka eivätkä solminlaitteen komponentit joudu alttiiksi kovalle rasitukselle. Paalin puristamisen aikana solminlaitteessa ei ole lankaa, mikä vähentää osien kulumista.

16 Tämän tehokkaan paalaimen toiminnot hallits Krone Big Pack on suunniteltu tehokkaaseen paalaukseen. Hallintalaitteen näyttöruudun ja käyttökytkimien avulla kuljettaja voi ohjaamosta poistumatta sekä valvoa että säätää paalaimen toimintoja. Paalikanavan anturit mittaavat paalin tiukkuuden kummaltakin sivulta erikseen. Tiedot on nähtävissä hallintalaitteen ruudulla, mikä auttaa kuljettajaa ohjaamaan karhon noukkimelle oikealla tavalla. Hallintalaitteeseen on ohjelmoitu myös varoitustoimintoja. Laite antaa hälytyksen esim. solmintahäiriön sattuessa. Paalaimen tietokone on kiinnitetty suojaisaan paikkaan koneen runkoon. Se ohjaa eri antureista tulevat signaalit hallintalaitteeseen. Täten kuljettaja on koko ajan tietoinen paalaimen toiminnasta. Vastaavasti hallintalaitteen näppäimillä annetut toimintakäskyt välittyvät paalaimen eri osiin saman tietokoneen ohjaamana. Toiminnallisesti tärkeisiin kohteisiin on sijoitettu antureita, jotka valvovat koneen toimintaa. Esim. paaliradan asentoa valvovan anturin ansiosta kuljettaja tietää onko rata kuljetus- vai paalausasennossa. Painemittari ilmoittaa jatkuvasti paalin puristussylintereillä olevan hydraulipaineen.

17 et traktorin ohjaamosta Tarkka paalin kireyden valvonta. Paalikanavassa on kaksi anturia, jotka mittaavat männän puristusvoimaa ja vertaavat sitä muistiin tallennettuihin ohjearvoihin. Tarvittaessa automatiikka säätää paalikanavan sivuja. jolloin paaleista tulee tasatiukkoja. Järeästä teräslevystä muotoillut paalikanavan ylä- ja sivukiskot säätyvät hydraulisylintereiden ohjaamina. Ne pidättävät paalia tehokkaasti, jotta pitkästäkin (maks. 250 cm) paalista tulisi tasatiukka koko mitaltaan. Monitoiminen, selkeä hallintalaite Magneettiventtiilein varustettu ohjausyksikkö takaa, että paalin tiukkuus on valittujen ohjearvojen mukainen. Käyttömukavuutta parhaimmillaan! Tietokoneen näyttö- ja hallintayksikkö sijoitetaan traktorin ohjaamoon. Kalvonäppäimiä painellen ja näyttöä seuraten kuljettaja voi säätää paalaimen toimintoja. Näyttöruutu antaa monipuolista tietoa paalaimen toiminnasta työn aikana.

18 Valitse paalirata käytön mukaan Vakiovarusteiseen paalaimeen kuuluu profiiliputkista valmistettu lyhyt paalirata (kuva sivun vas. alalaita). Se soveltuu ennen kaikkea heinän ja oljen paalaukseen. Raskasta tuorerehua paalattaessa suositellaan pyörivin pohjateloin varustettua paalirataa (lisävaruste). Varmuuden vuoksi! Krone Big Pack paalaimeen voidaan asentaa myös alkusammutin. Lujista profiiliputkista valmistettu lyhyt paaliradan pohja on kaksiosainen. Kaltevuus voidaan säätää kannatinketjujen avulla. Kuljetusasentoa varten paalirata nostetaan ylös, jolloin koneen pituus lyhenee merkittävästi. Kaksiosainen laakeroiduin pohjateloin varustettu paaliluiska nostetaan kuljetusasentoon hydraulisesti.

19 Paalin pituutta mittaava tähtipyörä on paalikanavan keskellä. Täten kaikkien paalien pituus mitataan yhtenevästi. Kuvassa näkyvät myös hydraulisesti ohjatut ulostyöntäjät. Paalin pituutta voidaan muuttaa kiertämällä koneen sivulla olevaa kampea. Laakeroiduin pohjateloin varustettu paalirata on tarkoitettu käytettäväksi raskaita tuorerehupaaleja paalattaessa. Paali vierii itsestään pellolle, jolloin paalaimen takaosaan kohdistuva rasitus pienenee merkittävästi. Pohjateloin varustettua paalirataa ja pudotusluiskaa hallitaan kahdella hydraulivivulla.

20 Tekniset tiedot Tyyppí VFS88 VFS127 VFS128 (VFS88 MC)** (VFS127 MC)** (VFS128 MC)** Paalikanavan leveys x korkeus n. cm 80 x x x 80 Paalin pituus cm Paalin tilavuus n. m 3 0,64-1,60 0,84-2,10 0,96-2,40 Tehon tarve v.o.a. alk. kw/hv 62/85 (85/115) 66/90 (88/120) 66/90 (88/120) Noukinleveys cm / /235 Noukkimen piikkirivien määrä kpl Lankalaatikoihin mahtuu keriä kpl Solminlaitteiden määrä kpl Iskunpituus cm Männän nopeus iskua/min Pituus kuljetusasennossa cm työasennossa cm Leveys cm Korkeus cm Renkaat, 1-akselinen, vakio 600/50-22,5 600/50-22,5 600/50-22,5 tilauksesta 700/40-22,5 700/40-22,5 700/40-22,5 Renkaat, teliakselisto 500/50-17/10 PR 500/50-17/10 PR 500/50-17/10 PR Renkaat, 62 km/h teliakselisto 500/50 R17 500/50 R17 500/50 R17 Kiinnitys Vetokoukkuun Vetokoukkuun Vetokoukkuun Jarrut 2-piir. paineilmajarrut* 2-piir. paineilmajarrut* 2-piir. paineilmajarrut* Nivelakseli Laajakulma Laajakulma Laajakulma vapaakytkimellä vapaakytkimellä vapaakytkimellä Tiedot sitoumuksetta. Oikeus muutoksiin pidätetään. Varmista varustus omalta konemyjältäsi. * Lisävaruste mallista riippuen. ** MC-malli (MultiCut) on vastaterillä ja silppurilla varustettu paalain.

21 Ilman vastateriä ja kierteistä sullojaa olevat Big Pack paalainmallit on saatavana myös 1-akselisella jarruttomalla akselistolla. Jarrut lisäävät ajoturvallisuutta. Valinnan mukaan paalain voidaan toimittaa paineilmajarruin tai hydraulisin jarruin varustettuna. 62 km/h Teli tasoittaa kulkua. Teliakseliston ansiosta paalain kulkee vakaasti myös epätasaisella pellolla. Pintapaine on pieni, mikä vähentää pellon tiivistymistä. Erikoistilauksesta paalain voidaan toimittaa ns. nopean ajon akselistolla varustettuna, joka on mitoitettu 62 km/h huippunopeutta varten.
