1 ZX Monitoimirehuvaunut

2 KRONE ZX Noukkivat ja yhdessä ajosilppurin kanssa toimivat vaunut Hydraulisesti kääntyvä etulaidan yläosa Suoravetoinen EasyFlow-noukin Suurikokoinen silputus- ja sullojaroottori, jossa on Hardox-pinnoitteiset piikit Keskitetty terien aktivointi: 0, 23 tai 46 terää Etuosastaan kalteva teräspohja Kaksiosainen pohjakuljetin, jossa on nivelketjut Purkutelojen ylikuormitussuoja pääkäyttöakselin välityksellä Elektroninen jarrujärjestelmä (EBS) lisävarusteena 2 ZX 02/13

3 ZX on KRONEn monipuolinen vaunusarja, joka lisää kannattavuutta monikäyttöisyydellään. Noukin 4 Silputus- ja sullojaroottori 6 Silputuslaitteisto 10 Kuormatila 14 ZX 400 GL, ZX 450 GL, ZX 550 GL 18 ZX 400 GD, ZX 450 GD, ZX 550 GD 20 Ohjaus 22 Vaunun alusta 24 Kiinnitys traktoriin 28 Tekniset tiedot 30 ZX 02/13 3

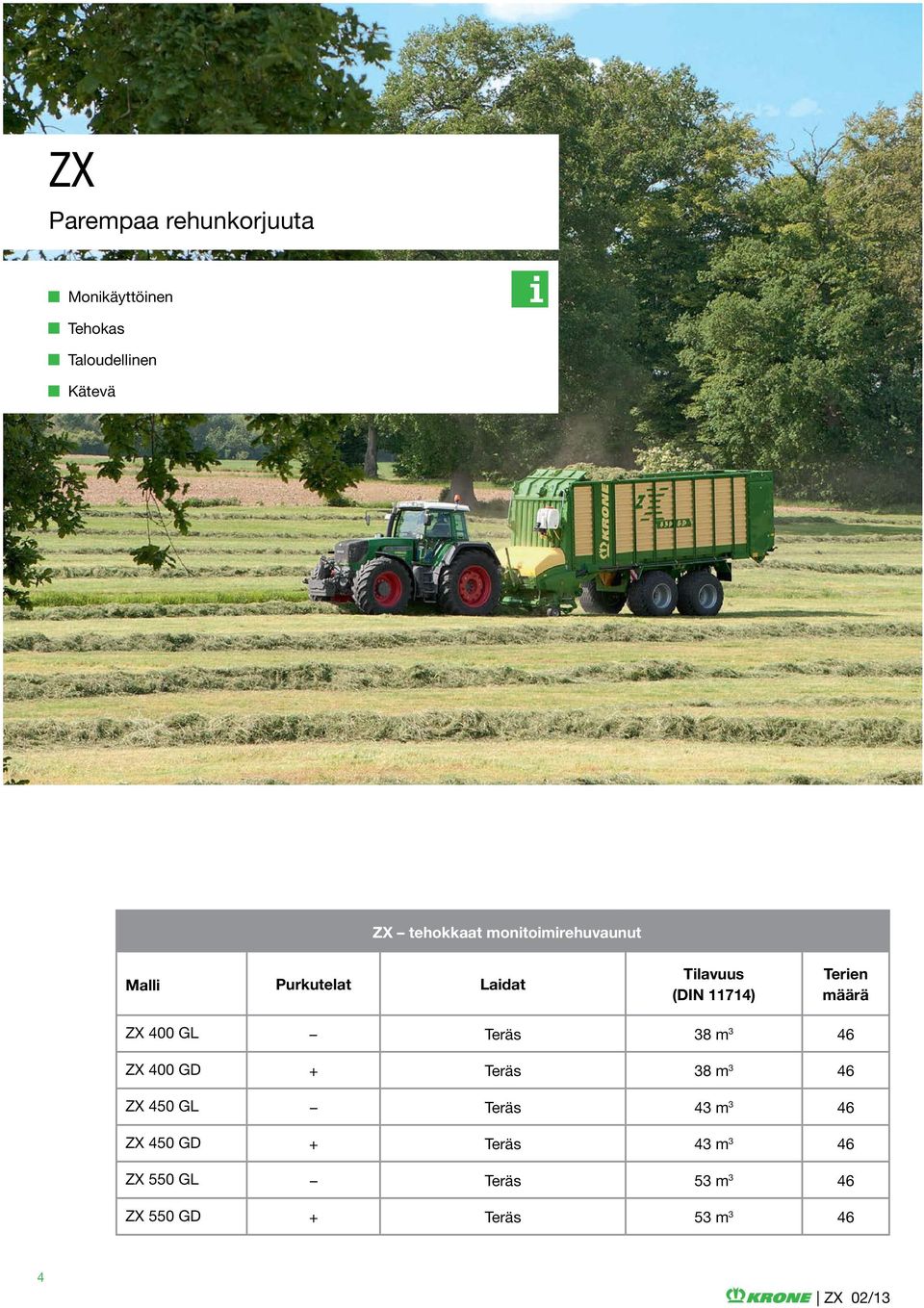

4 ZX Parempaa rehunkorjuuta Monikäyttöinen Tehokas Taloudellinen Kätevä ZX tehokkaat monitoimirehuvaunut Malli Purkutelat Laidat Tilavuus (DIN 11714) Terien määrä ZX 400 GL Teräs 38 m 3 46 ZX 400 GD + Teräs 38 m 3 46 ZX 450 GL Teräs 43 m 3 46 ZX 450 GD + Teräs 43 m 3 46 ZX 550 GL Teräs 53 m 3 46 ZX 550 GD + Teräs 53 m VarioPack ZX 02/13 10/04

5 Yksi kone monta käyttötarkoitusta Tuottava maatalous vaatii maanviljelijöitä tehostamaan toimintaansa, vähentämään kustannuksia ja käyttämään laitteistojaan mahdollisimman tehokkaasti ympäri vuoden. Näiden syiden vuoksi KRONE kehitti ZX-monitoimirehuvaunut. Ne pystyvät noukkimaan ja purkamaan rehun hallitusti ja myös toimimaan yhdessä ajosilppurin kanssa. Ei menetettyä rehua ZX-vaunussa ei ole köysiä, lenkkejä tai peitettä, jotka estäisivät rehun lastaamista ajosilppurilla, joten vaunu täyttyy tasaisesti ääriään myöten. Purku ilman purkuteloja Tehokkaissa ZX 400 GL-, ZX 450 GL- ja ZX 550 GLmonitoimirehuvaunuissa on teräslaidat, jotka varmistavat, että koko arvokas sato saadaan talteen. Kahden erillisen moottorin käyttämä tehokas kaksiosainen pohjakuljetin siirtää rehun vaunun perään ja avarasti aukeavan peräluukun läpi, mikä lyhentää purkuaikaa ja tehostaa korjuutyötä. Nopea ja tarkka noukin Suoravetoisessa EasyFlow-noukkimessa on suurikokoinen silputusroottori ja 37 mm:n nimellissilputuspituus, minkä ansiosta ZX on tehokas ja tilava noukkiva ja leikkaava rehuvaunu. KRONE ZX-vaunut on suunniteltu huippuluokkaisiksi ja -tehoisiksi. Siksi ne ovatkin koneurakoitsijoiden ykkösvalinta. ZX 02/13 Purku purkutelojen avulla Teräslaitojensa ja jopa kolmen purkutelansa ansiosta ZX 400 GD-, ZX 450 GD- ja ZX 550 GD mallit ovat monikäyttöisiä koneita, jotka purkavat rehun tasaisina kerroksina. Tämä vähentää työtä aumattaessa ja takaa säilörehun korkean laadun. 5

6 EasyFlow Suoravetoinen noukin Puhdas noukinta Hyvä tuottavuus ja hiljainen toiminta Hyvä kestävyys ja vähäinen huoltotarve EasyFlow puhtaampi ja tuottavampi noukinta Suoravetoinen EasyFlow-noukin on KRONEn vastaus leveitä karhoja, raskasta rehua ja suurta tehoa koskeviin haasteisiin. Suuren nopeutensa ja mm:n työleveytensä (DIN 11220) ansiosta EasyFlow takaa hyvän tehokkuuden. 6 VarioPack ZX 02/13 10/04

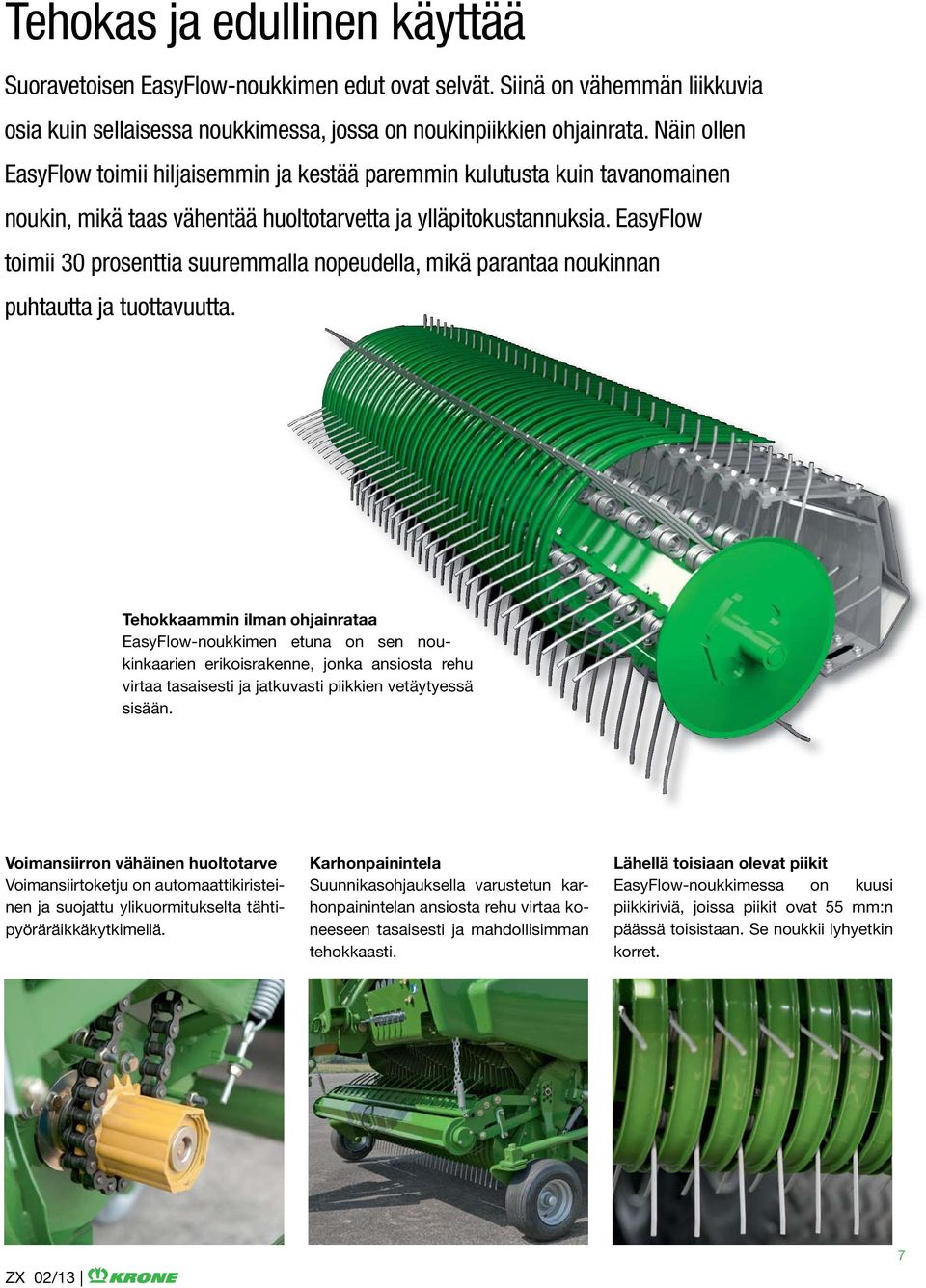

7 Tehokas ja edullinen käyttää Suoravetoisen EasyFlow-noukkimen edut ovat selvät. Siinä on vähemmän liikkuvia osia kuin sellaisessa noukkimessa, jossa on noukinpiikkien ohjainrata. Näin ollen EasyFlow toimii hiljaisemmin ja kestää paremmin kulutusta kuin tavanomainen noukin, mikä taas vähentää huoltotarvetta ja ylläpitokustannuksia. EasyFlow toimii 30 prosenttia suuremmalla nopeudella, mikä parantaa noukinnan puhtautta ja tuottavuutta. Tehokkaammin ilman ohjainrataa EasyFlow-noukkimen etuna on sen noukinkaarien erikoisrakenne, jonka ansiosta rehu virtaa tasaisesti ja jatkuvasti piikkien vetäytyessä sisään. Voimansiirron vähäinen huoltotarve Voimansiirtoketju on automaattikiristeinen ja suojattu ylikuormitukselta tähtipyöräräikkäkytkimellä. Karhonpainintela Suunnikasohjauksella varustetun karhonpainintelan ansiosta rehu virtaa koneeseen tasaisesti ja mahdollisimman tehokkaasti. Lähellä toisiaan olevat piikit EasyFlow-noukkimessa on kuusi piikkiriviä, joissa piikit ovat 55 mm:n päässä toisistaan. Se noukkii lyhyetkin korret. ZX 02/13 7

8 Täydellinen mukautuminen Noukkimessa on kääntyvä kytkentäjärjestelmä. Vapaasti kelluva noukinyksikkö mukautuu maanpinnan epätasaisuuksiin sekä pitkittäis- että poikittaissuunnassa ja noukkii joka korren. Parhaat seurantaominaisuudet Noukkimen kääntyvien kannatinpyörien korkeutta voi säätää kulloisenkin tilanteen mukaan. Ne kääntyvät erinomaisesti päisteissä, estävät vaunun hankautumisen maahan ja säästävät kasvualustaa. 8 ZX 02/13

9 Kannatinpyörät noukkimen perään Noukinyksikön perään voi asentaa lisävarusteena saatavat kannatinpyörät, jotka tehostavat yksikön kulkua pehmeässä ja märässä maastossa. Koska korkeussäädöllä varustetut pyörät eivät kulje traktorin urissa, ne varmistavat, että noukkimiskorkeus on koko ajan oikea. Runsaasti maavaraa Kaksitoimisen hydraulisylinterin avulla toimiva vetoaisa on kaikkien ZX-mallien vakiovaruste. Runsaan, 75 cm:n, maavaran ansiosta aumalle nousu helpottuu eikä kone työnnä rehua edellään. ZX 02/13 9

10 Silputus- ja sullojaroottori Virran mukana Tehokas suuri roottorin halkaisija: 880 mm Pieni tehontarve piikeissä tavallista leveämmät syöttölautaset Erittäin kestävä lujat Hardox-pinnoitteiset teräspiikit Suuri teho, korkealuokkainen leikkuu ZX-silputus- ja sullojaroottorin leveys on mm ja halkaisija 880 mm. Kahdeksaan kierteiseen riviin asennetut piikit takaavat suuren leikkuutehon. Piikeissä on tavallista leveämmät syöttölautaset, jotka kohtelevat rehua hellävaraisesti ja takaavat korkealuokkaisen leikkuun pienellä teholla. 10 VarioPack ZX 02/13 10/04

11 Nopeampi ja helpompi syöttö ZX-silputus- ja sullojaroottori on kehittynyt vuosikymmenien tutkimusja kehitystyön tuloksena. Roottori on tehokas ja kohtelee rehua hellävaraisesti. Lisäksi roottorin huoltotarve ja tehontarve ovat vähäisiä. ZX-monitoimirehuvaunuja voidaan mallin ja olosuhteiden mukaan käyttää yli 143 hevosvoiman traktoreilla. Jykevä voimansiirto Roottoria pyörittävät öljykylpylieriöhammaspyörät. Huoltoa tarvitsematon voimansiirto kestää suurimmatkin syntyvät kuormitukset ja takaa luotettavan toiminnan korjuukaudella. Kestävyyttä Hardox-pinnoitteella Silputus- ja sullojaroottori altistuu erittäin suurelle kulumiselle. Hardox-pinnoitteiset piikkien syöttölautaset ja kaapimet vähentävät kulumista ja pidentävät käyttöikää. ZX 02/13 11

12 Silputuslaitteisto Kehityksen kärkeä edustava järjestelmä Ensiluokkainen silppu saksimainen silputus Silputuspituus lyhimmillään 37 mm jopa 46 terää Automaattinen terien aktivointi: 0, 23 tai 46 terää Terien vaihto ilman työkaluja, automaattinen lukitus Rehu vedetään terien läpi Terät leikkaavat koko pituudellaan, joten laitteisto toimii kevyemmin ja hiljaisemmin. Aaltoreunaiset terät pysyvät terävinä pitkään. Saksimainen leikkausliike Terät ja leveät syöttöpiikit ovat lähellä toisiaan, joten korret eivät voi välttää teriä. Rehu ei joudu puristuksiin eikä murskaudu, joten silpun laatu on erinomainen. Yksittäissuojatut terät Kaikissa terissä on oma jousisuojaus. Kun vieras esine on ohitettu, terät palautuvat leikkuuasentoon automaattisesti. 12 VarioPack ZX 02/13 10/04

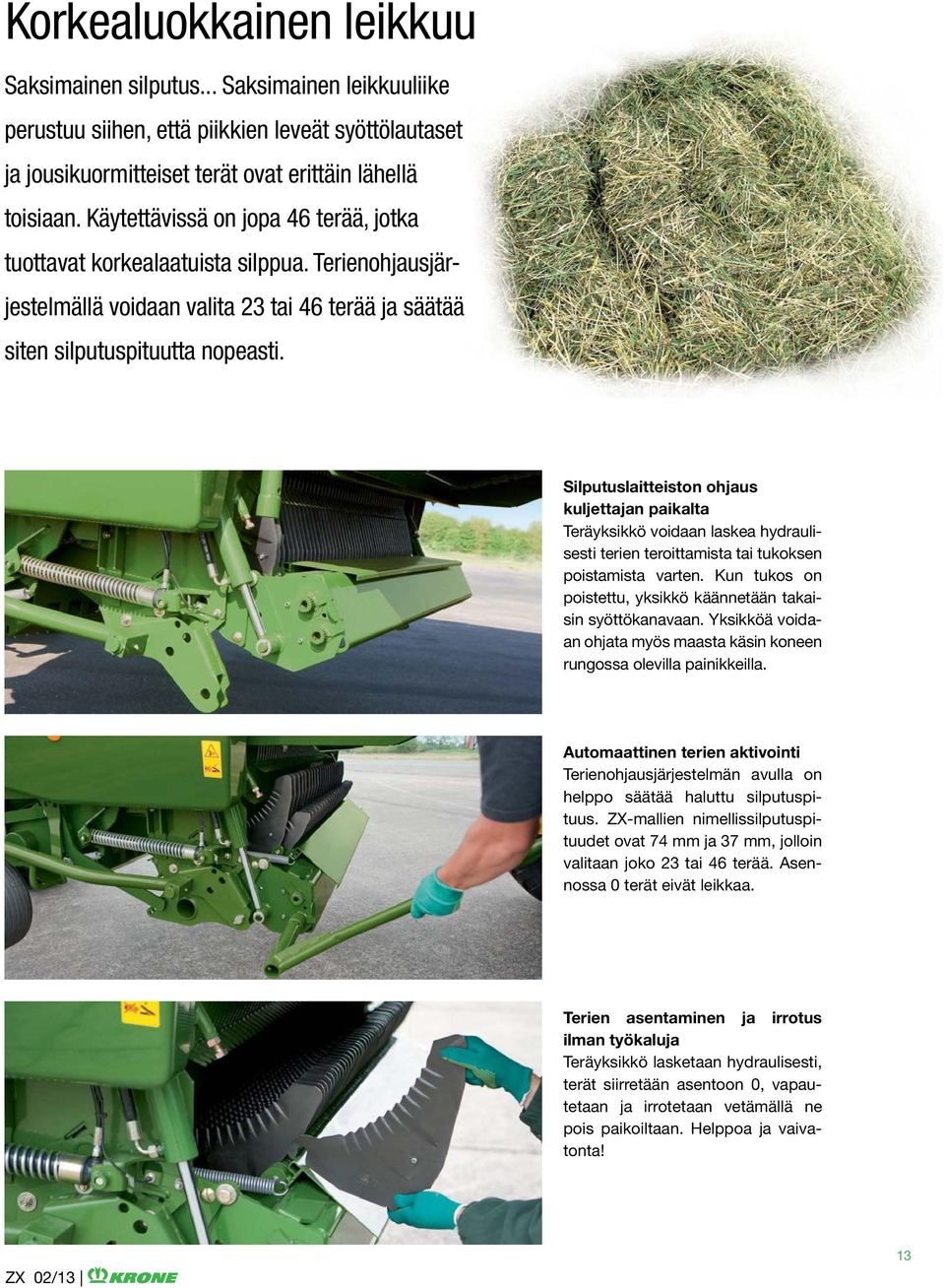

13 Korkealuokkainen leikkuu Saksimainen silputus... Saksimainen leikkuuliike perustuu siihen, että piikkien leveät syöttölautaset ja jousikuormitteiset terät ovat erittäin lähellä toisiaan. Käytettävissä on jopa 46 terää, jotka tuottavat korkealaatuista silppua. Terienohjausjärjestelmällä voidaan valita 23 tai 46 terää ja säätää siten silputuspituutta nopeasti. Silputuslaitteiston ohjaus kuljettajan paikalta Teräyksikkö voidaan laskea hydraulisesti terien teroittamista tai tukoksen poistamista varten. Kun tukos on poistettu, yksikkö käännetään takaisin syöttökanavaan. Yksikköä voidaan ohjata myös maasta käsin koneen rungossa olevilla painikkeilla. Automaattinen terien aktivointi Terienohjausjärjestelmän avulla on helppo säätää haluttu silputuspituus. ZX-mallien nimellissilputuspituudet ovat 74 mm ja 37 mm, jolloin valitaan joko 23 tai 46 terää. Asennossa 0 terät eivät leikkaa. Terien asentaminen ja irrotus ilman työkaluja Teräyksikkö lasketaan hydraulisesti, terät siirretään asentoon 0, vapautetaan ja irrotetaan vetämällä ne pois paikoiltaan. Helppoa ja vaivatonta! ZX 02/13 13

14 Uudenlainen kuormatila Enemmän kapasiteettia, helpompi kuormaus Suuri tilavuus, pieni tehontarve etuosastaan kalteva pohjakuljetin Helppo purkaa kiilamainen kuormatila ja teräspohja Tehokas erillinen pohjakuljettimen voimansiirto Erittäin kestävät nivelketjut Power Load -kuormausautomatiikka Power Load -kuormausautomatiikka Voima-anturi mittaa etulaidan alaosaa tukevaan poikkipalkkiin kohdistuvaa kuormitusta. Heti kun kuormitus ja vaunussa oleva rehumäärä saavuttavat asetetun rajan, pohjakuljetin alkaa liikkua automaattisesti ja täyttää vaunun tasaisesti laitojaan myöten. Järjestelmä vähentää polttoaineen kulutusta. Laitojaan myöten Etulaidan yläosassa oleva määräanturi seuraa täyttöastetta. Heti kun esiasetettu yläosan kulma ylittyy, pohjakuljetin alkaa liikkua. Kuljettaja voi käyttää joko kuormitusta tai rehumäärää mittaavaa anturijärjestelmää taikka molempia järjestelmiä yhdessä. 14 VarioPack ZX 02/13 10/04

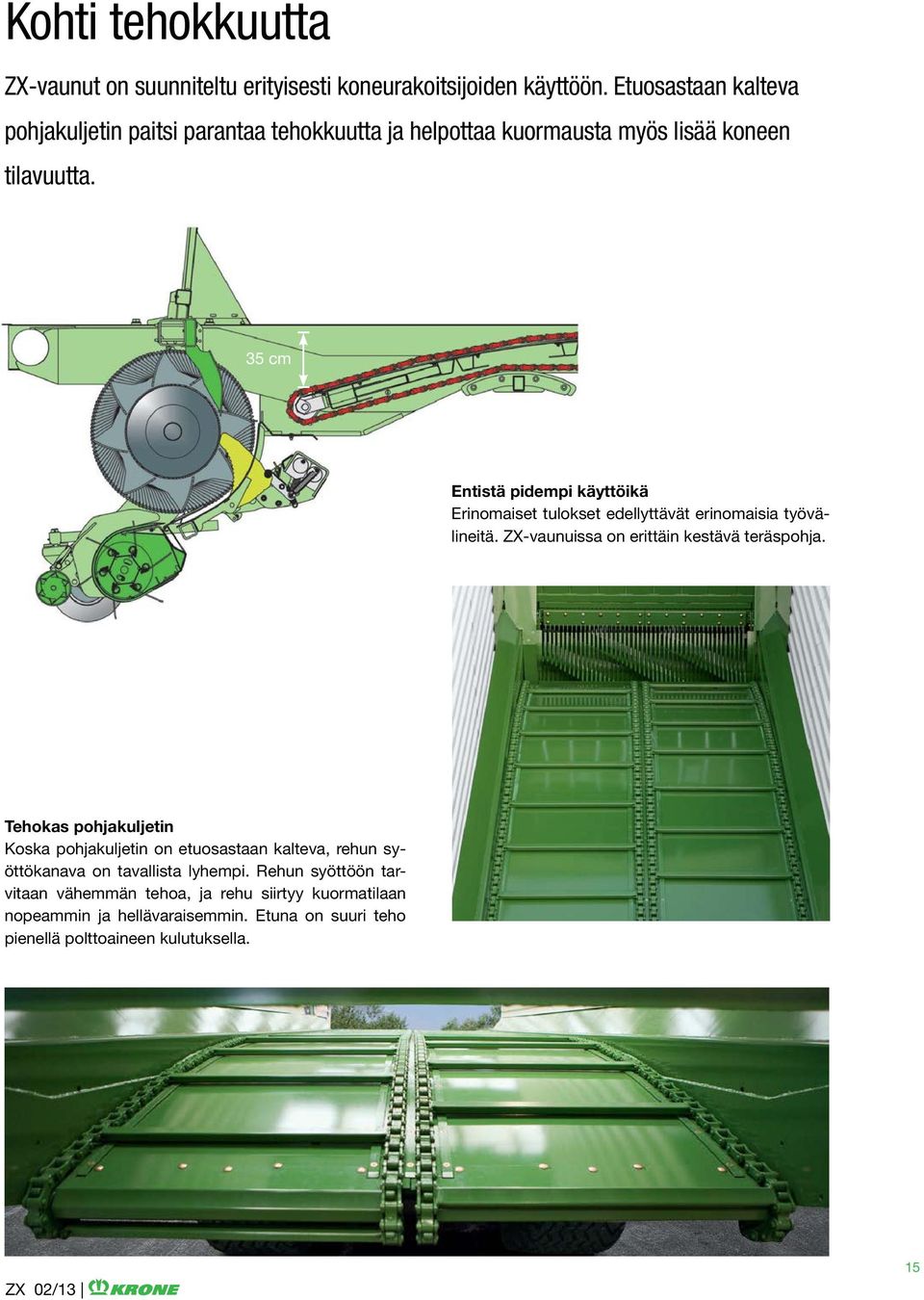

15 Kohti tehokkuutta ZX-vaunut on suunniteltu erityisesti koneurakoitsijoiden käyttöön. Etuosastaan kalteva pohjakuljetin paitsi parantaa tehokkuutta ja helpottaa kuormausta myös lisää koneen tilavuutta. 35 cm Entistä pidempi käyttöikä Erinomaiset tulokset edellyttävät erinomaisia työvälineitä. ZX-vaunuissa on erittäin kestävä teräspohja. Tehokas pohjakuljetin Koska pohjakuljetin on etuosastaan kalteva, rehun syöttökanava on tavallista lyhempi. Rehun syöttöön tarvitaan vähemmän tehoa, ja rehu siirtyy kuormatilaan nopeammin ja hellävaraisemmin. Etuna on suuri teho pienellä polttoaineen kulutuksella. ZX 02/13 15

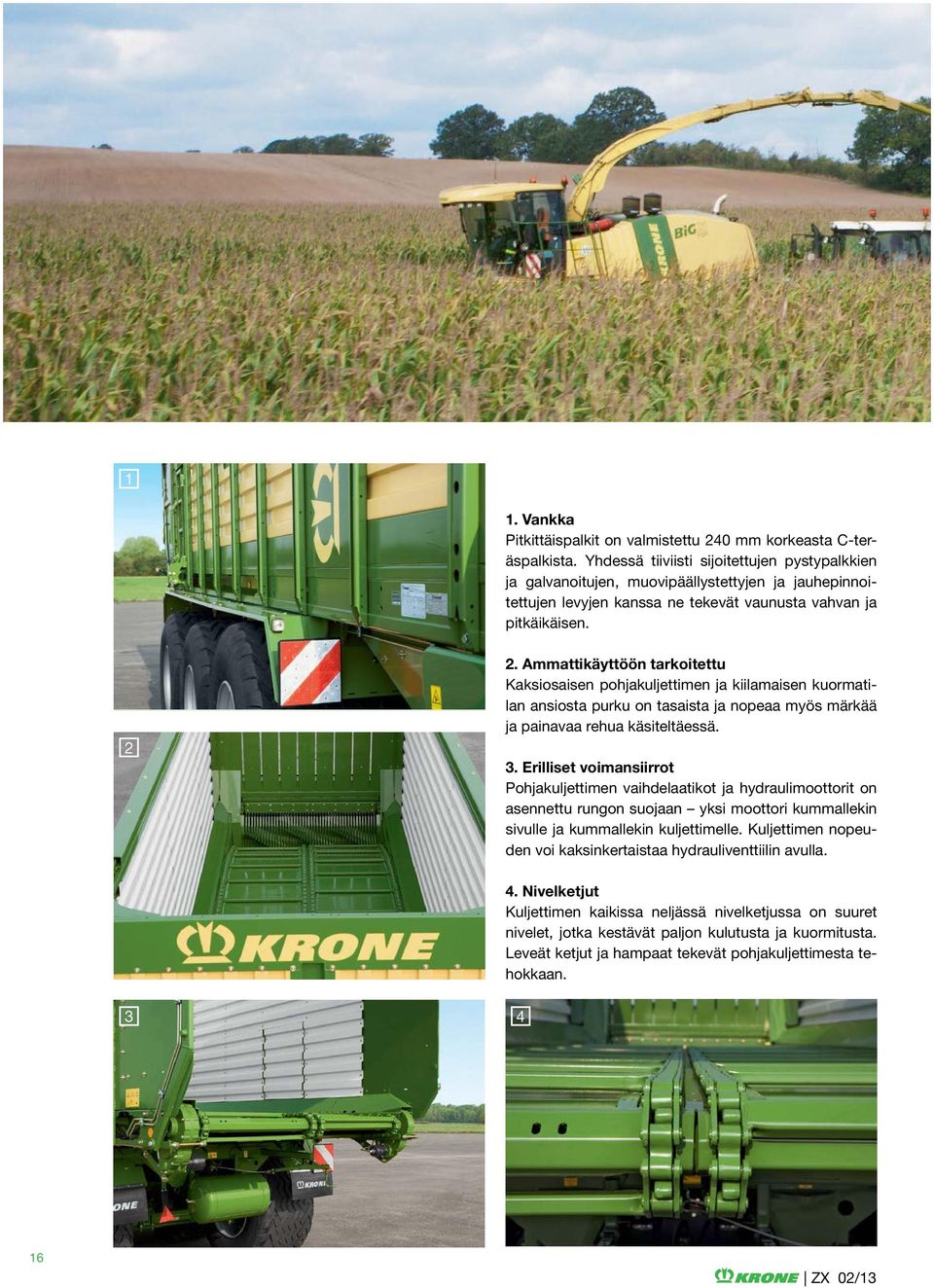

16 1 1. Vankka Pitkittäispalkit on valmistettu 240 mm korkeasta C-teräspalkista. Yhdessä tiiviisti sijoitettujen pystypalkkien ja galvanoitujen, muovipäällystettyjen ja jauhepinnoitettujen levyjen kanssa ne tekevät vaunusta vahvan ja pitkäikäisen Ammattikäyttöön tarkoitettu Kaksiosaisen pohjakuljettimen ja kiilamaisen kuormatilan ansiosta purku on tasaista ja nopeaa myös märkää ja painavaa rehua käsiteltäessä. 3. Erilliset voimansiirrot Pohjakuljettimen vaihdelaatikot ja hydraulimoottorit on asennettu rungon suojaan yksi moottori kummallekin sivulle ja kummallekin kuljettimelle. Kuljettimen nopeuden voi kaksinkertaistaa hydrauliventtiilin avulla. 4. Nivelketjut Kuljettimen kaikissa neljässä nivelketjussa on suuret nivelet, jotka kestävät paljon kulutusta ja kuormitusta. Leveät ketjut ja hampaat tekevät pohjakuljettimesta tehokkaan ZX 02/13

17 Kääntyvä etulaidan yläosa Etulaidassa on liikuteltava yläosa, joka kääntyy 90 astetta eteenpäin, minkä ansiosta edestä lastaaminen helpottuu. Yläosa kannattaa kääntää pystysuoraan, kun rehua lastataan vierellä kulkevasta ajosilppurista, ja taaksepäin, kun vaunua käytetään noukkivana, niin rehu virtaa paremmin noukkimisen aikana. Automaattinen kuormausjärjestelmä sisältyy etulaidan yläosaan. Ei menetettyä rehua Kun vaunua käytetään esimerkiksi maissin korjuuseen ajosilppurin vieressä tai perässä, roottorin ja syöttökanavan voi peittää levyllä. Se pitää ne puhtaina, eikä puhdistus ole tarpeen. Työvalo Tehokas LED-lamppu valaisee kuormatilan, joten työskentely on tehokasta myös pimeinä vuorokaudenaikoina. ZX 02/13 17

18 ZX GL Monitoimirehuvaunut Yksi vaunu, monta käyttötarkoitusta noukkiva tai yhdessä ajosilppurin kanssa käytettävä vaunu Vankat teräslaidat ja hydraulisesti avattava peräluukku, vähän osia Tilavuus jopa 53 m³ (DIN 11714) Hydraulisesti kääntyvä etulaidan yläosa Tehokasta rehunkorjuuta ZX GL -mallit on tarkoitettu vaativaan käyttöön. Niiden kokonaispaino on jopa 31 tonnia. Ne ovat erittäin tilavia ja tehokkaita, tuottavat korkealuokkaista silppua ja toimivat luotettavasti, joten ne sopivat erityisesti säilörehun korjuuseen. ZX-vaunut ovat rakenteeltaan erittäin vahvoja ja vankkoja. Koska niissä ei ole köysiä ja lenkkejä, niitä voi käyttää myös yhdessä ajosilppureiden kanssa esimerkiksi maissin korjuussa. 18 VarioPack ZX 02/13 10/04

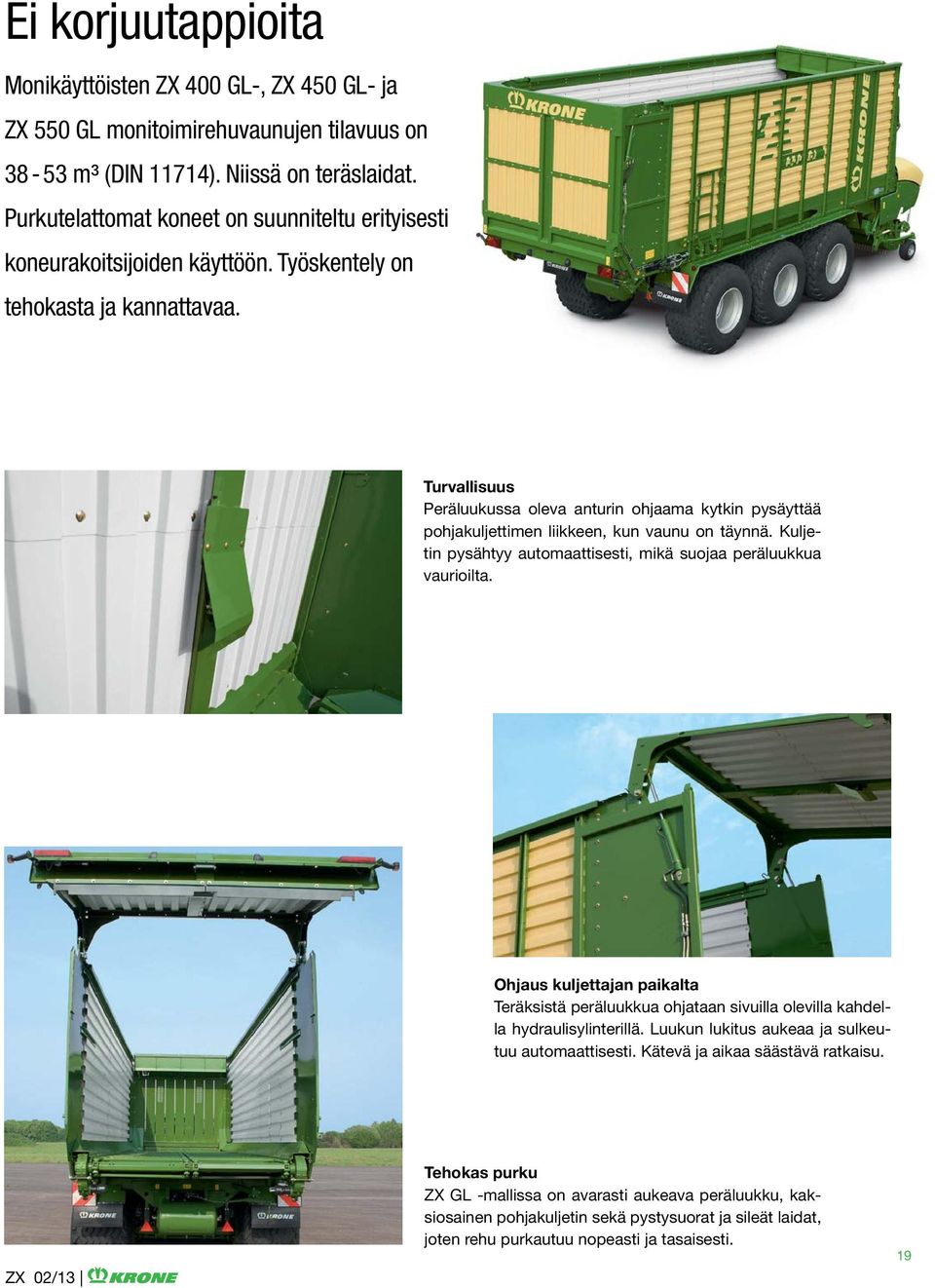

19 Ei korjuutappioita Monikäyttöisten ZX 400 GL-, ZX 450 GL- ja ZX 550 GL monitoimirehuvaunujen tilavuus on m³ (DIN 11714). Niissä on teräslaidat. Purkutelattomat koneet on suunniteltu erityisesti koneurakoitsijoiden käyttöön. Työskentely on tehokasta ja kannattavaa. Turvallisuus Peräluukussa oleva anturin ohjaama kytkin pysäyttää pohjakuljettimen liikkeen, kun vaunu on täynnä. Kuljetin pysähtyy automaattisesti, mikä suojaa peräluukkua vaurioilta. Ohjaus kuljettajan paikalta Teräksistä peräluukkua ohjataan sivuilla olevilla kahdella hydraulisylinterillä. Luukun lukitus aukeaa ja sulkeutuu automaattisesti. Kätevä ja aikaa säästävä ratkaisu. ZX 02/13 Tehokas purku ZX GL -mallissa on avarasti aukeava peräluukku, kaksiosainen pohjakuljetin sekä pystysuorat ja sileät laidat, joten rehu purkautuu nopeasti ja tasaisesti. 19

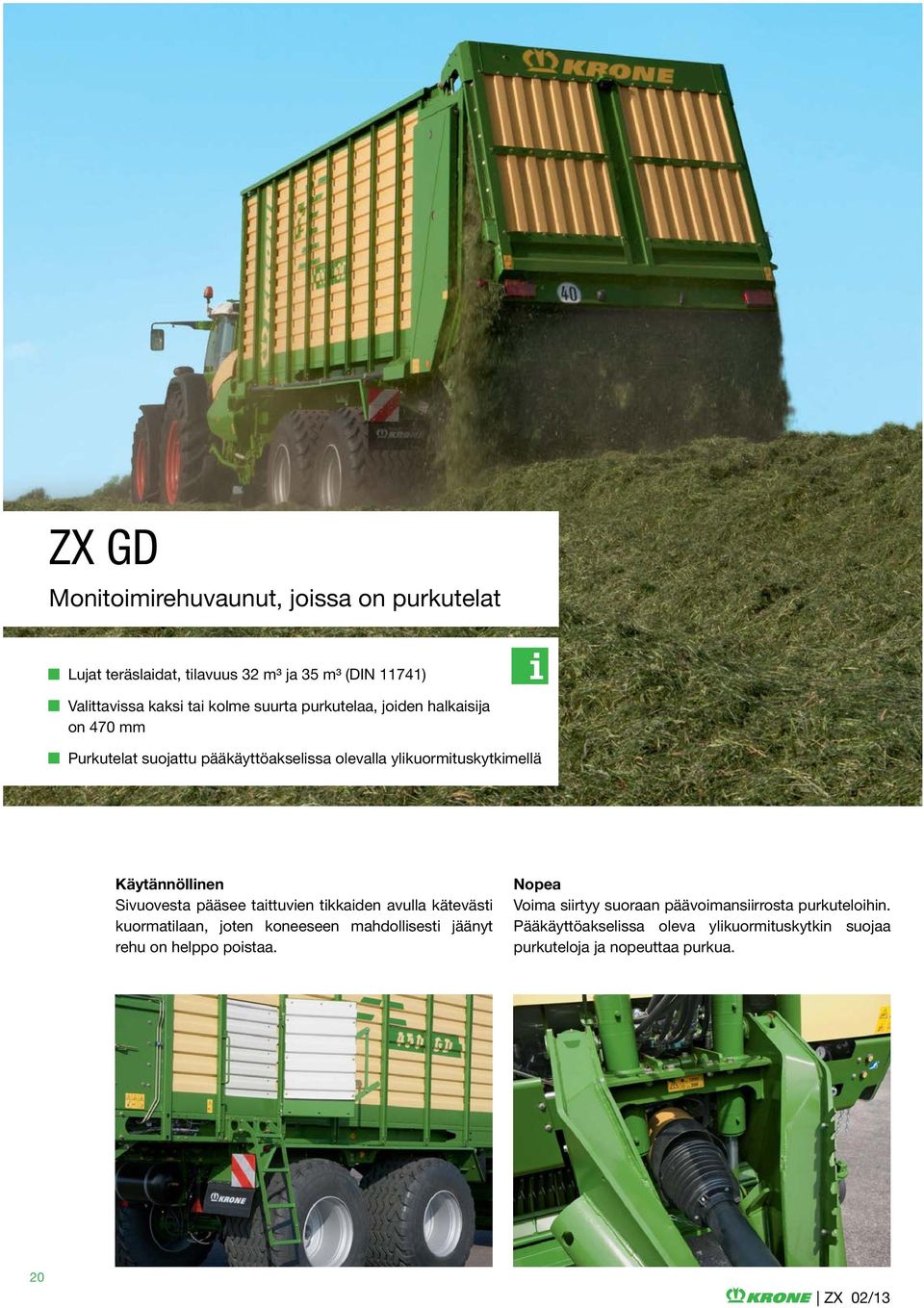

20 ZX GD Monitoimirehuvaunut, joissa on purkutelat Lujat teräslaidat, tilavuus 32 m³ ja 35 m³ (DIN 11741) Valittavissa kaksi tai kolme suurta purkutelaa, joiden halkaisija on 470 mm Purkutelat suojattu pääkäyttöakselissa olevalla ylikuormituskytkimellä Käytännöllinen Sivuovesta pääsee taittuvien tikkaiden avulla kätevästi kuormatilaan, joten koneeseen mahdollisesti jäänyt rehu on helppo poistaa. Nopea Voima siirtyy suoraan päävoimansiirrosta purkuteloihin. Pääkäyttöakselissa oleva ylikuormituskytkin suojaa purkuteloja ja nopeuttaa purkua. 20 VarioPack ZX 02/13 10/04

21 Menestyksellistä korjuuta Säilörehun korkean laadun varmistamiseksi rehu on levitettävä tasaisina kerroksina aumattaessa. ZX GD monitoimirehuvaunuissa on teräslaidat ja perässä jopa kolme suurihalkaisijaista telaa, jotka purkavat rehun tehokkaasti kerroksittain koko kasan pituudelta. Automaattisesti pysähtyvä pohjakuljetin Kun vaunu on täynnä, rehu työntää alatelaa taaksepäin. Liikeanturi pysäyttää pohjakuljettimen, ja purkutelat käynnistyvät pehmeästi. Raskasta kuormitusta kestävä voimansiirtomekanismi Lujat rullaketjut, joissa on jousikuormitteiset kiristimet, välittävät käyttövoiman tehokkaasti ja häviöittä purkuteloille. Alatelassa oleva liikeanturi pysäyttää pohjakuljettimen, mikä varmistaa sujuvan purun. Kolmella telalla kolminkertainen teho Lisävarusteena saatavissa olevan kolmannen purkutelan ja säädettävän peräluukun avulla rehu voidaan purkaa vielä tasaisempina kerroksina. Purkutelat, joissa on nuolenkärkimuotoon asennetut piikit, levittävät rehun koneen koko leveydelle. Alatela pyörii nopeammin kuin ylemmät telat, mikä lyhentää purkuaikaa. ZX 02/13 21

22 Koneen ohjaus Tarpeidesi mukaan Kätevä Selkeä Helppokäyttöinen CCI-ISOBUS - yksi ohjain kaikille Gamma-ohjain Gamma-ohjaimella ohjataan kaikkia kuormaus- ja purkutoimintoja. Sen avulla voi hakea kuormamäärä- ja käyttötuntitietoja ja tehdä vianmäärityksiä. Lisäksi ohjaimella ohjataan automaattista kuormausta ja purkua, lukitaan ohjautuva akseli ja käynnistetään automaattinen säilöntäaineen syöttölaite. Taustavalaistun digitaalinäytön avulla saa erinomaisen käsityksen kaikista koneen toiminnoista. Teräyksikköä voi ohjata myös maasta käsin koneen rungossa olevien painikkeiden avulla. 22 VarioPack ZX 02/13 10/04

23 Käytännöllinen ja kätevä Helppokäyttöisyys on yhtä tärkeää kuin nopeus ja tehokkuus. KRONEn iskunkestävät ohjaimet ovat pienikokoisia, selkeitä ja helppokäyttöisiä. Taustavalaistut näppäimet vähentävät kuljettajan työn rasittavuutta pimeinä vuorokaudenaikoina työskenneltäessä. CCI-ohjain on ISOBUS-yhteensopiva, joten sen avulla voidaan käyttää useita eri valmistajien koneita. CCI 100 -ohjain CCI 100 -ohjaimessa on kaikki Gamma-ohjaimen toiminnot. Lisäksi se on yhteensopiva myös muiden valmistajien ISOBUS-laitteiden kanssa. Ohjaimessa on värikosketusnäyttö, sulkunäppäin, joka pysäyttää kaikki sähköisesti ohjatut toiminnot, Task Controller työtietojen käsittelyä varten sekä liitännät (AUX) ohjaussauvaa ja kameraa varten. Ne lisäävät käyttömukavuutta entisestään. Traktorin ISOBUS-ohjain Traktorin ISOBUS-ohjaimella voi lisäksi lukita ohjautuvan akselin automaattisesti, kun yhdistelmää peruutetaan tai kun esiasetettu nopeus (esim. 30 km/h) ylitetään. ZX 02/13 Lisävarusteena punnitusjärjestelmä Elektronisen punnitusjärjestelmän voimamittauspultit ovat vetoaisassa ja hydraulisella tasauksella varustetussa teliakselistossa/kolmiakselialustassa. Järjestelmä määrittää puretun rehun määrän laskemalla täyden kuorman painon ja vaunuun purkamisen jälkeen jääneen rehun painon erotuksen. 23

24 Teliakselistot Hydraulinen tasaus Heilumaton ja vakaa rinteissä Rauhallisesti ohjautuva, vähäinen kaatumisvaara Ohjautuvat akselit vähemmän uria, vähemmän renkaiden kulumista Suuret jopa 26,5 tuuman renkaat Lisävarusteena elektroninen jarrujärjestelmä (EBS): - kuormituksen tunteva jarruvoimansäädin (ALB) - lukkiutumisenestojärjestelmä (ABS) - ajonvakautusjärjestelmä (RSS) Ehdotonta turvallisuutta Lisävarusteena on saatavissa elektroninen jarrujärjestelmä (EBS), joka käsittää ALB- ja ABS-toiminnot sekä RSStoiminnon eli ajonvakautusjärjestelmän, joka aikaansaa automaattisen jarrutuksen kaatumisvaaran uhatessa. Järjestelmä varmistaa, ettei ZX-vaunu kaadu tiukoissakaan mutkissa nopeasti ajettaessa. 24 Hydraulinen tasaus Kun vaunu kulkee epätasaisessa maastossa, öljy virtaa etummaisen renkaan sylinteristä takimmaisen renkaan sylinteriin ja päinvastoin. Oikean ja vasemman puolen sylintereillä on erilliset piirit, joten mekanismi vakauttaa vaunun kulkua ja pitää rungon tasassa kaikissa olosuhteissa. VarioPack ZX 02/13 10/04

25 Menestyksen tiellä Suuret pyörät ja korkeat laidat asettavat suuria vaatimuksia alustalle. Ohjautuva teliakselisto, jossa on hydraulinen tasaus, täyttää kaikki vaatimukset ja tarpeet. Vaunu kulkee vakaasti myös nopeasti ajettaessa sekä rinteissä ja mutkissa. KRONEn teliakselistot ovat erikoisakselistoja, jotka takaavat vaunun turvallisen ja miellyttävän kulun. Kasvualustaa säästävä Ohjautuvan taka-akselin voi lukita hydraulisylinterin avulla. Lukitus suojaa kasvualustaa ajosuuntaa vaihdettaessa ja säilörehua kuormaa purettaessa. Erittäin mukautuva Akselin laajan liikealueen ansiosta kuormitus jakautuu aina tasaisesti molemmille akseleille. Jyrkillekin aumoille nouseminen on helppoa. Suuret 26,5 tuuman pyörät Teliakselistoon voi valita Flotation Pro Radial 800/45 R 26.5 TL 174 D-, Michelin Cargo X-BiB 710/50 R D- tai 750/45 R 26.5 TL 170 D -renkaat. Ne helpottavat vetämistä ja säästävät kasvualustaa. Vyörenkaat Flotation Pro Radial 800/45 R 26,5 TL 174 D ZX 02/13 Vyörenkaat Michelin Cargo X-BiB 710/50 R 26,5 170 D Vyörenkaat Flotation Trac 750/45 R 26,5 TL 170 D 25

26 Kolmiakselialusta Hydraulinen tasaus Suurin sallittu akselikuormitus jopa kg kuormitus jakautuu kolmelle akselille Vakiovarusteena ZX 550 -mallissa, lisävarusteena ZX 450 -mallissa Erinomainen ajomukavuus ja vakaus Ohjautuva etummainen ja takimmainen akseli etummainen akseli on nostoakseli Lisävarusteena elektroninen jarrujärjestelmä (EBS): ALB-, ABS- ja RSS-toiminnot Helppoa ajoa Kolmiakselialustan kuusi pyörää kulkevat vailla vertaa ja mukautuvat täysin maanpinnan muotoihin kaikissa olosuhteissa. Hydraulinen tasaus etummaisen ja takimmaisen renkaan sylinterien avulla sekä oikean ja vasemman puolen sylinterien erilliset piirit varmistavat, että vaunu seuraa helposti traktoria. Vaunu kulkee vakaasti ja on turvallinen rinteissä. Vaunun enimmäisvetonopeudeksi voidaan hyväksyä jopa 60 km/h. 26 VarioPack ZX 02/13 10/04

27 Raskaaseen käyttöön Jos haluat vaunusi kuljettavan suuria lasteja ja siirtyvän nopeasti pellon ja auman välillä, raskasta kuormitusta kestävät akselit ovat välttämättömyys. ZX 450- ja ZX 550 vaunujen bruttopaino on kg silloin, kun ne on varustettu kolmiakselialustalla ja vetoaisan kuulavetolaitteella. Niiden suurin sallittu vetonopeus on 40 km/h tai 60 km/h. Raskasta kuormitusta kestävässä alustassa on hydropneumaattinen jousitus ja hydraulinen tasaus, jotka vakauttavat kulkua. Ohjautuvat pyörät Ohjautuvan etu- tai taka-akselin ansiosta vaunu kääntyy erinomaisesti kaikissa kaarteissa, mikä säästää kasvualustaa ja vähentää vetotehon tarvetta. Pakko-ohjaus Pakko-ohjaus tapahtuu kahdella ohjaustangolla, jotka on kiinnitetty pallonivelellä vetoaisan molemmille puolille. Tangoissa on sylinterit hydrauliohjausta varten. Nostoakseli Etummaisen akselin voi nostaa ylös ohjaamosta käsin ohjaimella. Akseli kannattaa nostaa ylös, kun vaunu palaa aumalta tyhjänä, niin renkaat kuluvat vähemmän ja rengaskulut pienenevät. Kolmiakselialustaan voi valita Flotation Trac 750/45 R 26.5-, Flotation Pro Radial 800/45 R 26.5 TL 174 D- tai Michelin Cargo X-BiB 710/50 R D -renkaat. Ne helpottavat vetämistä ja säästävät kasvualustaa. Vyörenkaat Flotation Trac 750/45 R 26,5 TL 170 D ZX 02/13 Vyörenkaat Flotation Pro Radial 800/45 R 26,5 TL 174 D Vyörenkaat Michelin Cargo X-BiB 710/50 R 26,5 170 D 27

28 Vetolaitteet Käytännöllistä Suurta kuormitusta kestävä alhaalle asennettava vetoaisa Tasaisen etenemisen takaava vetoaisan jousitus Ajomukavuutta lisäävä kuulavetolaite Alhaalle asennettava vetoaisa ZX-monitoimirehuvaunuissa on alhaalle asennettava vetoaisa. Kuulavetolaitteeseen kytkettyinä ZX 450- ja ZX 550 -malleissa aisakuorma voi olla jopa kg. Vetoaisan jousitus Vakiovarusteen oleva vetoaisan jousitusjärjestelmä, jossa on hydraulisylinterien typpisäiliö, vaimentaa tärinää ja lisää ajomukavuutta. 28 VarioPack ZX 02/13 10/04

29 Ihanteellinen kiinnitys Rehuvaunujen alhaalle asennettavat vetoaisat siirtävät enemmän kuormitusta traktorin etuakselille, jolloin neliveto toimii paremmin. Kuulavetolaitteeseen kytketyt ZX-mallit kulkevat vakaasti ja miellyttävästi. Ihanteellinen ratkaisu ZX-vaunussa on ylös kääntyvä seisontatuki. Hydraulisesti toimivan vetoaisan korkeus on helppo säätää traktorin vetolaitteen korkeuden mukaiseksi. Kätevä kytkentä Kuljettaja voi ohjata vetoaisaa myös maasta käsin vakiovarustukseen kuuluvien painikkeiden avulla. Kytkentäprosessia voi siis seurata läheltä. K 80 -kuulavetolaite Kuulavetolaite vähentää kulumista ja lisää ajomukavuutta, koska se vähentää tärinää ja vaunu kulkee tasaisesti. Kolmiakselialustaisten mallien pakko-ohjaus edellyttää kuulavetolaitteen käyttöä. ZX 02/13 Vetosilmukka ZX 400- ja ZX 450 -malleihin saatavissa oleva 50 mm:n IDvetosilmukka kytketään vetokoukkuun tai piton fix -koukkuun. Vetosilmukka on suunniteltu kg:n aisakuormalle. 29

30 Tekniset tiedot ZX-monitoimirehuvaunut ZX 400 GL ZX 400 GD Tilavuus (DIN 11741) noin m³ Kokonaispituus noin mm Kokonaisleveys* noin mm Kokonaiskorkeus* noin mm Lavan korkeus* noin mm Raideväli noin mm Kokonaispaino (GVWR) kg (24.000) Vetoaisan aisakuorma kg (4.000) Silpun pituus 23 terää 46 terää noin mm noin mm (24.000) (4.000) Noukkimen työleveys noin mm Maavara vetoaisa hydraulisesti ylös nostettuna noin mm Rengaskoko, teliakselisto (Lisävarusteena) Rengaskoko, kolmiakselialusta (Lisävarusteena) 800/45 R 26.5 TL (710/50 R 26.5 TL) (750/45 R 26.5 TL) /45 R 26.5 TL (710/50 R 26.5 TL) (750/45 R 26.5 TL) Purkutelojen määrä 3 (2) Tehontarve noin kw/hv 105 / / 143 Hydraulinen teliakselisto + + Hydraulinen kolmiakselialusta 30 Tässä esitetyt kuvat, mitat ja painot eivät välttämättä vastaa vakiomalleja, ja ne voivat muuttua. ZX 02/13

31 ZX 450 GL ZX 450 GD ZX 550 GL ZX 550 GD (24.000) (31.000) (4.000) (24.000) (31.000) (4.000) /45 R 26.5 TL (710/50 R 26.5 TL) (750/45 R 26.5 TL) 800/45 R 26.5 TL (710/50 R 26.5 TL) 800/45 R 26.5 TL (710/50 R 26.5 TL) (750/45 R 26.5 TL) 800/45 R 26.5 TL (710/50 R 26.5 TL) /45 R 26.5 TL (710/50 R 26.5 TL) (750/45 R 26.5 TL) 800/45 R 26.5 TL (710/50 R 26.5 TL) /45 R 26.5 TL (710/50 R 26.5 TL) (750/45 R 26.5 TL) 800/45 R 26.5 TL (710/50 R 26.5 TL) 3 (2) 3 (2) 118 / / / / (+) (+) + + ZX 02/13 * Perusmalli, renkaiden ja akselistotyypin mukaan ( ) Lisävaruste 31
