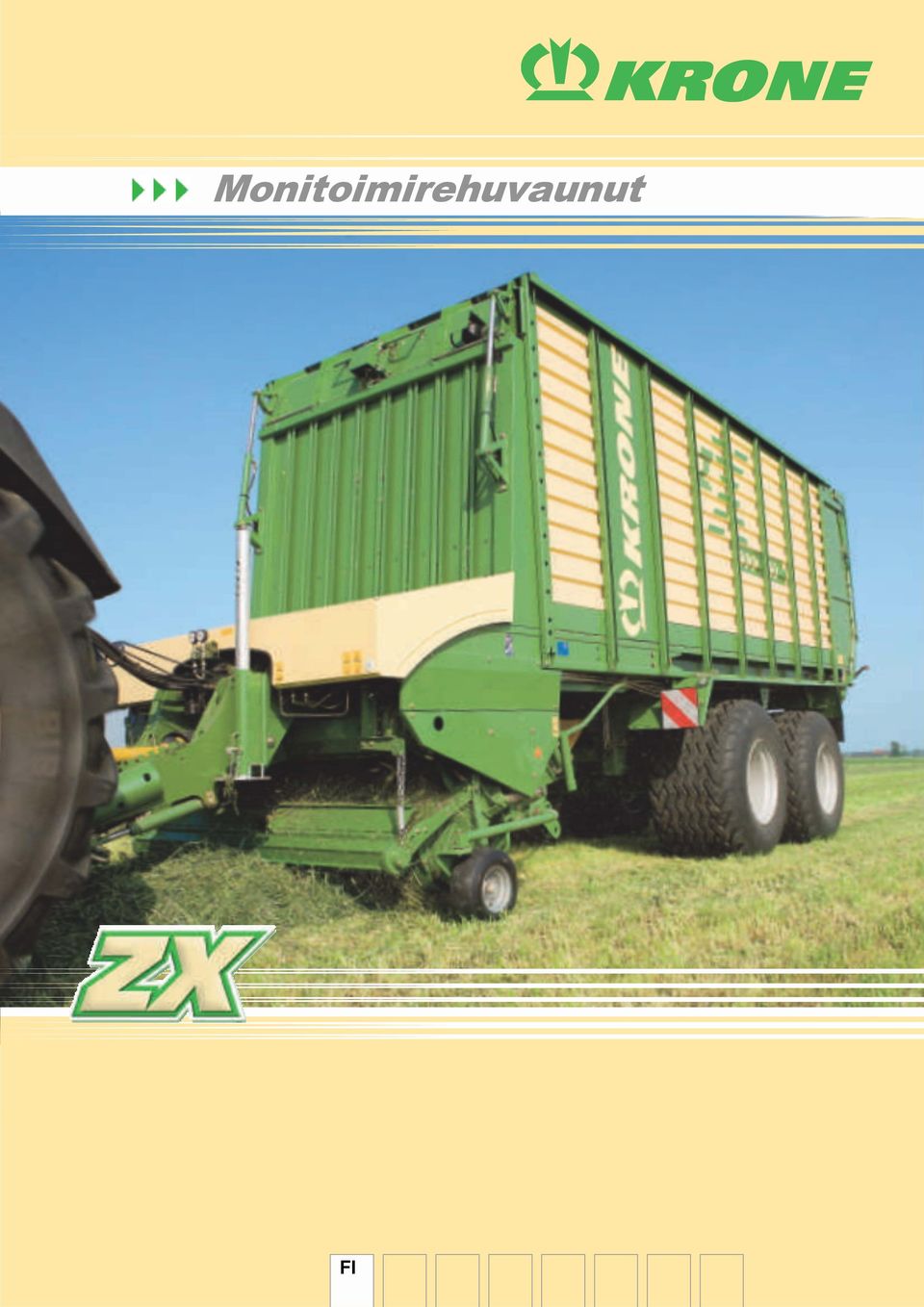

1 0RQLWRLPLUHKXYDXQXW FI

2 ZX noukkiva rehuvaunu Suoravetoinen EasyFlownoukin, jonka työleveys on mm Massiivinen 880 mm:n leikkuu- ja syöttöroottori Tehokas voimansiirto pystyy siirtämään jopa 221/300 kw:n/hv:n tehon Yksi vipu käyttää 0, 23 tai 46 terää Terät asennettavissa ja irrotettavissa ilman työkaluja Tuottava maatalous vaatii maanviljelijöitä tehostamaan toimintaansa, vähentämään kustannuksia ja käyttämään laitteistojaan mahdollisimman tehokkaasti ympäri vuoden. Näiden syiden vuoksi KRONE, rehuvaunujen erikoisasiantuntija, kehitti ZX-monitoimirehuvaunut. Nämä vaunut pystyvät noukkimaan ja purkamaan rehun hallitusti ja myös toimimaan yhdessä ajosilppurin kanssa. EasyFlow maailman ensimmäinen suoravetoinen noukin rehuvaunussa. EasyFlow-noukkimessa ei ole noukinpiikkien ohjainrataa ja siinä on paljon vähemmän liikkuvia osia, joten se pystyy noukkimaan paljon hiljaisemmin toimiessaan 30 % nopeammin ja tehokkaammin kuin aiemmat noukkimet. Se on myös kulutusta kestävä eikä vaadi paljon huoltoa. 2 Tarkka keruutulos: Vapaasti kelluvassa noukkimessa on 6 piikkiriviä. Se noukkii rehut mm:n leveydeltä ja siirtää ne tasaisena virtana koneeseen materiaalinohjaustelansa ansiosta. Yksikkö kulkee maata myöten erinomaisesti ohjautuvien kannatinpyöriensä vuoksi. Maata rehun seassa? Ei kiitos! Yksikön perään voi asentaa lisävarusteena saatavat kannatinpyörät. Ne eivät pyöri traktorin urissa, joten ne tehostavat yksikön kulkua pehmeässä ja kuoppaisessa maastossa varmistaen, että noukkimiskorkeus on koko ajan oikea.

3 Suoravetoisen EasyFlow-noukkimen jälkeen tulee massiivinen mm leveä silputusja sullojaroottori, joka syöttää ja lastaa ZXvaunun ja leikkaa rehut 37 mm:n nimellispituuteen. Roottoria pyörittävät öljykylpylieriöhammaspyörät, ja siinä on kahdeksan kierteistä piikkiriviä, jotka vetävät rehun yhteen tasoon sijoitettujen terien läpi. Terät ja syöttöpiikit ovat hyvin lähellä toisiaan, minkä ansiosta leikkausliike on saksimainen ja täydellinen. Hellävarainen mutta tehokas: Kronen silputus- ja sullojaroottorissa on leveät ja kestävät Hardox-pinnoitteiset teräspiikit, jotka kohtelevat rehua hellävaroen. Roottori on myös erittäin vakaa ja takaa korkealuokkaisen leikkuun pienellä teholla. Parasta suojaa: Kaikissa terissä on oma jousisuojaus, jonka ansiosta toiminta on sulavaa silloinkin, kun noukkimeen tulee vieras esine. Kun esine on ohitettu, terät palautuvat leikkuuasentoon automaattisesti. Käyttömukavuutta: Teräpalkki laskeutuu hydraulisesti jumiutuneiden esineiden poistamista varten, ja sen 0, 23 tai 46 terää voidaan ohjata yhdellä vivulla. Terät voi vaihtaa ilman työkaluja, ja vapauttaessaan terät vipu vapauttaa myös yksittäisten terien suojajouset. 3

4 ZX enemmän kuin rehuvaunu Hydraulisesti kääntyvä etulaidan yläosa Kiilamainen lavapohja Teräspohja Kaksiosainen pohjakuljetin, jossa on nivelketjut Erillinen pohjakuljettimen voimansiirto ZX on monitoimirehuvaunu, jossa on suuri määrä ainutlaatuisia ominaisuuksia ja etuja. Se on täydellinen ratkaisu säilörehun lastaamiseen ajosilppurista, sillä siinä on todella kestävä kiilamainen lava, hydraulinen etulaidan yläosa, joka kääntyy 90 asteen kulmaan, sekä teräksestä valmistettu kaksiosainen pohjakuljetin, jossa on vahvat nivelketjut. Vaunussa ei ole ylälenkkejä tai köysiä. ZX on esikuivatun rehun ja maissisäilörehun lastauksen erikoistyöväline monitoimirehuvaunu, joka on hintansa arvoinen. Erittäin vahva runko: Pitkittäispalkit ovat leveitä, ja ne on valmistettu 240 mm korkeasta C-teräspalkista. Tiiviisti sijoitetut pystypalkit tekevät vaunusta vakaan ja pitkäikäisen. Kaikki levyt ovat galvanoituja ja muovipäällystettyjä. Niiden pinnalla on jauhepinnoite, joka auttaa vaunua kestämään rankkoja säilörehukäyttösovelluksia. 4 Käytännöllisyys: Etulaidassa on liikuteltava yläosa, joka kääntyy 90 eteenpäin, minkä ansiosta edestä lastaaminen helpottuu. Mikäli yläosan kääntää taaksepäin, rehu virtaa paremmin noukkimisen aikana. Yläosa kannattaa kääntää pystysuoraan, kun rehua lastataan ajosilppurista. Vaunuun on saatavissa lisävarusteena etulaidan yläosaan rakennettu automaattitäyttömekanismi. Automaattitäyttö lisää tehoa: Kun rehu täyttää vaunun etuosan, pohjakuljetin alkaa liikkua ja siirtää rehua vaunun takaosaan. Automaattitäyttö takaa, että vaunu täyttyy tasaisesti ja helposti laitojaan myöten.

5 Ei menetettyä rehua: ZX-vaunussa ei ole köysiä, lenkkejä tai peitettä, jotka estäisivät rehun lastaamista ajosilppurilla, joten vaunu täyttyy ääriään myöten. Suuri työteho tarkka noukin: suoravetoisessa EasyFlow-noukkimessa on massiivinen silputusroottori ja 37 mm:n nimellisleikkuupituus, minkä ansiosta ZX on tehokas ja tilava noukkiva ja leikkaava rehuvaunu. KRONE ZX -vaunut on suunniteltu huippuluokkaisiksi ja -tehoisiksi. Siksi ne ovatkin koneosuuskuntien ja urakoitsijoiden ykkösvalinta. Vaunun pohja on valmistettu kokonaan teräksestä, ja sen pohjakuljettimilla on erilliset voimansiirrot, joten sinulla on käytössäsi työkalut ja tarvittava teho myös vaativiin urakointitöihin. Pohjan vaihdelaatikot ovat rungon suojaan asennettuja öljykylpyvaihdelaatikoita. Kaksiosainen pohjakuljetin on suunniteltu kuormahuippujen kestämistä varten, ja se saadaan toimimaan kaksinkertaisella nopeudella hydrauliventtiilin avulla lopputyhjennyksen ajaksi. Vahva: Kaksiosaisessa pohjakuljettimessa on vahvat nivelketjut, joiden suuret nivelet kestävät paljon kulutusta ja kuormitusta. Leveät ketjut ja hampaat tekevät pohjakuljettimesta tehokkaan. 5

6 Täydellinen purku Aika on rahaa: tuottava maatalous vaatii ajallisesti tehokasta toimintaa. Suuritehoiset ZX GL -monitoimirehuvaunut ovat todistetusti erittäin tehokkaita säilörehun tuotannossa. Niissä on automaattinen täyttölaitteisto, vahva täysin teräksestä valmistettu peräluukku, jonka aukko on laaja kaksitoimisten hydraulisylinterien ansiosta, kiilamainen lavapohja sekä nopea pohjakuljetin, joka purkaa rehun nopeasti ja tasaisesti. Tässä vaunussa ei ole esteitä tehokkaalle työlle. Puhdasta jälkeä: Hydraulisen peräluukun aukko on laaja, joten rehu purkautuu nopeasti, kun pohjakuljetinta käytetään täydellä vauhdilla. Luukun lukitus aukeaa ja sulkeutuu automaattisesti luukkua avattaessa ja suljettaessa. Rakenteellista turvallisuutta: ZX GL -vaunussa on automaattinen pohjakuljettimen pysäytysmekanismi. Anturin ohjaama kytkin pysäyttää pohjan liikkeen automaattisesti, kun rehu painautuu peräluukkua vasten, ja suojaa näin luukkua vaurioilta. Yhdellä silmäyksellä: Comfort-ohjausyksikkö on selkeä ja tarjoaa käyttäjälleen paljon hyödyllisiä toimintoja, kuten automaattisen lastauksen ja purkamisen. Comfort-ohjausyksikön hydrauliikka on kuormantunteva, ja ISOBUS-hallintajärjestelmä on saatavilla lisävarusteena. 6

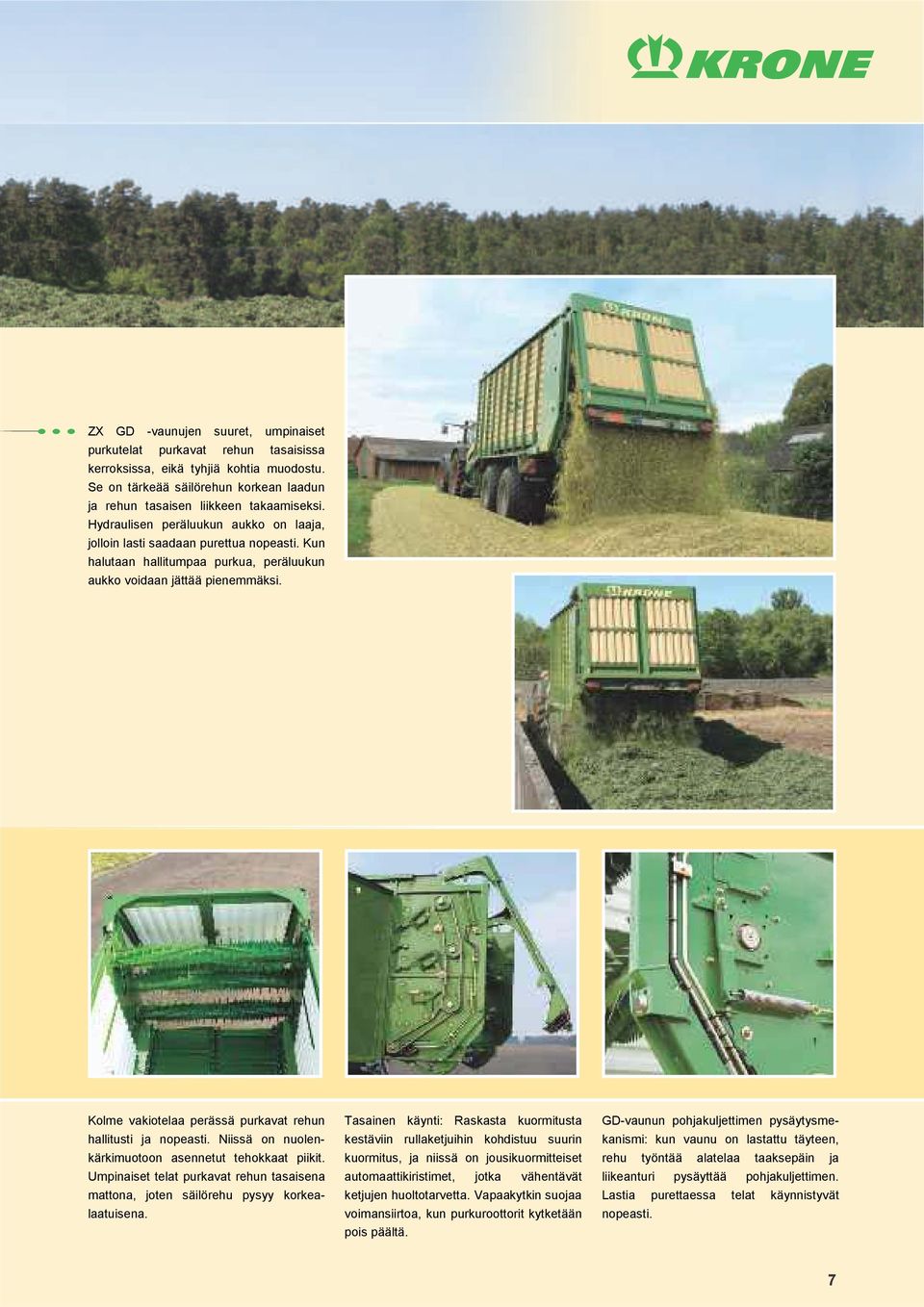

7 ZX GD -vaunujen suuret, umpinaiset purkutelat purkavat rehun tasaisissa kerroksissa, eikä tyhjiä kohtia muodostu. Se on tärkeää säilörehun korkean laadun ja rehun tasaisen liikkeen takaamiseksi. Hydraulisen peräluukun aukko on laaja, jolloin lasti saadaan purettua nopeasti. Kun halutaan hallitumpaa purkua, peräluukun aukko voidaan jättää pienemmäksi. Kolme vakiotelaa perässä purkavat rehun hallitusti ja nopeasti. Niissä on nuolenkärkimuotoon asennetut tehokkaat piikit. Umpinaiset telat purkavat rehun tasaisena mattona, joten säilörehu pysyy korkealaatuisena. Tasainen käynti: Raskasta kuormitusta kestäviin rullaketjuihin kohdistuu suurin kuormitus, ja niissä on jousikuormitteiset automaattikiristimet, jotka vähentävät ketjujen huoltotarvetta. Vapaakytkin suojaa voimansiirtoa, kun purkuroottorit kytketään pois päältä. GD-vaunun pohjakuljettimen pysäytysmekanismi: kun vaunu on lastattu täyteen, rehu työntää alatelaa taaksepäin ja liikeanturi pysäyttää pohjakuljettimen. Lastia purettaessa telat käynnistyvät nopeasti. 7

8 Vaunun alustavaihtoehdot Kronen teliakselistot ovat täydellinen valinta rehuvaunuihin. ZX 350 -vaunussa on vakiotelivarustus, jonka ansiosta vaunu nousee hyvin aumalle ja sillä on suuri maavara. ZX 400- ja ZX 450 -vaunujen vakioakseleissa on hydraulinen tasaus, joka vakauttaa vaunun kulkua rinteissä ja mutkissa. 65 km/h -akselistoissa on hydropneumaattinen jousitus ja heilunnan vaimennusjärjestelmä. Takarenkaat ovat joko ohjautuvia tai pakkoohjattuja. Ohjautuvissa renkaissa on hydraulisylinterit, joiden avulla renkaat voi lukita tarvittaessa manuaalisesti. Purkamisen aikana renkaat lukittuvat automaattisesti venttiilin avulla. Lisävarusteena saatavassa pakko-ohjauksessa on varsi, joka yhdistää takarenkaat hydraulisesti traktoriin. Kuulavetolaite kestää kg:n aisakuorman ja tulee vaunuun vakiovarusteena. ZX 350 -vaunussa on vakiomalliset teliakselit, joiden 3-lehtisen paraabelijousituksen ansiosta akselin liikealue on laaja ja kuormitus jakautuu tasaisesti. Jousipakka niveltyy lähellä maata, joten aumalle nouseminen on helpompaa. Ei kaatumista: Teliakselissa on hydraulinen tasausmekanismi, jonka ansiosta vaunu kulkee vakaasti, on turvallinen rinteissä ja kääntyy tehokkaasti. Mekanismin laajan liikealueen ansiosta kuormitus jakautuu aina tasaisesti molemmille akseleille. Hydraulinen tasaus: Kun vaunu kulkee epätasaisessa maastossa, öljy virtaa etummaisen renkaan sylinteristä takimmaisen renkaan sylinteriin ja päinvastoin. Oikean ja vasemman puolen sylintereillä on erilliset piirit, joten mekanismi pitää rungon tasassa kaikissa olosuhteissa. 8

9 Jos haluat vaunusi kuljettavan suuria lasteja ja siirtyvän nopeasti pellon ja auman välillä tai jos korjaat rehua rinteillä tai pehmeässä maastossa, raskasta kuormitusta kestävät akselit ovat välttämättömyys. ZX 450- ja ZX 550 -vaunujen bruttopaino on kg silloin, kun ne on varustettu 3- akselisella alustalla ja vetoaisan kuulavetolaitteella. Ne on lisäksi hyväksytty joko 40 km/h:n tai 60 km/h:n ajonopeuksille. Raskaita kuormia kestävä alusta voidaan varustaa hydropneumaattisella jousituksella ja tasonsäädöllä. Etummaisia ja takimmaisia akseleita pakko-ohjataan hydraulisesti. Lisäksi ZX 450 -vaunussa on nostoakseli, jonka voi nostaa ylös vaunun kulkiessa tyhjänä. Seuraa maanpinnan muotoja: Kolmiakselisessa vaunussa on erittäin suuri liikealue, ja se pystyy kulkemaan vailla vertaa epätasaisessa maastossa. Kuormitus jakautuu tasaisesti kaikille akseleille ja renkaille, ja vaunun suuri kosketuspinta vähentää maaperän tiivistymistä ja vakauttaa vaunun kulkua. Renkaat kuluvat vähemmän: ZX 450 -vaunuihin on saatavilla lisävarusteena kolmiakselinen alusta, jolloin etummainen akseli on nostoakseli. Kun vaunu palaa aumalta tyhjänä, kuljettaja voi nostaa etummaiset renkaat ylös ohjaamosta käsin yksitoimisen sylinterin avulla. Ohjautuvat etu- ja taka-akselit: Nämä lisävarusteena saatavat ohjaustangot ohjaavat vaunun turvallisesti kaikista mutkista ja vähentävät maan vaurioita sekä vetotehon tarvetta. Tangot on kiinnitetty pallonivelillä vetoaisan molemmille puolille, ja niissä on sylinterit hydrauliohjausta varten. 9

10 Tekniset tiedot Malli ZX 350 GL ZX 350 GD ZX 400 GL Tilavuus DIN standardin mukaisesti noin m Kokonaispituus mm Kokonaisleveys mm Kokonaiskorkeus mm Lavan korkeus mm Kokonaispaino (GVWR) kg (23000) (23000) Vetoaisan aisakuorma kg Teor. silpun pituus 23 terää mm terää mm Noukkimen työleveys mm Maavara vetoaisa hydraulisesti ylös nostettuna noin mm Rengaskoko teliakselisto 700/ / /40R 26.5 TL (Lisävarusteena) (710/50R 26.5TL) (710/50R 26.5TL) (800/40R 26.5TL) (800/40R 26.5TL) Rengaskoko kolmiakselinen alusta (Lisävarusteena) Purkutelojen määrä 3 (2) Tehontarve noin kw/hv 95/130 95/ /143 Keinuteliakselisto + + Hydraulinen teliakselisto (+) (+) + Hydraulinen 3-akselinen alusta Tässä esitetyt kuvat, mitat ja painot eivät välttämättä vastaa vakiomalleja, ja ne voivat muuttua. 10

11 ZX 400 GD ZX 450 GL ZX 450 GD ZX 550 GL ZX 550 GD (30000) (30000) /40R 26.5 TL 800/40R 26.5 TL 800/40R 26.5 TL 800/40R 26.5 TL 800/40R 26.5 TL 710/50R 26.5 TL 710/50R 26.5 TL 800/40R 26.5 TL 800/40R 26.5 TL (800/40R 26.5 TL) (800/40R 26.5 TL) 3 (2) 3 (2) 3 (2) 105/ / / / / (+) (+) + + ( ): Lisävarusteena 11
