1 ANTURIT/OPTISET KAAPELIT ANTURIT 1.2 LASI- JA MUOVIKUITUKAAPELIT 1.3 LIITÄNTÄMAHDOLLISUUDET 2 VALOKAARIVARTIJA (YKSIN)

Koko: px
Aloita esitys sivulta:

Download "1 ANTURIT/OPTISET KAAPELIT. 2 1.1 ANTURIT 1.2 LASI- JA MUOVIKUITUKAAPELIT 1.3 LIITÄNTÄMAHDOLLISUUDET 2 VALOKAARIVARTIJA (YKSIN). 3 2. 4 3. 6 4."

Transkriptio

1 Arc Guard System Asennus, koestus ja käyttö TVOC SFA66300R00, SFA66300R00 Virranmittausyksikkö SFA66300-A SFA663007R005 Painos (0-003) (Suomi) Sisällysluettelo ANTURIT/OPTISET KAAPELIT.... ANTURIT.... LASI- JA MUOVIKUITUKAAPELIT....3 LIITÄNTÄMAHDOLLISUUDET... VALOKAARIVARTIJA (YKSIN)...3. LAITTEEN ASENNUS...3. SÄHKÖLIITÄNTÄ VALOKAAPELEIDEN JA ANTUREIDEN KYTKENTÄ KÄYTTÖASETUKSET KOESTUS VALOKAARIVARTIJA + VIRRANMITTAUSYKSIKKÖ LAITTEIDEN ASENNUS SÄHKÖLIITÄNTÄ VALOKAAPELEIDEN JA ANTUREIDEN KYTKENTÄ KÄYTTÖASETUKSET KOESTUS KAAVIOT VALOKAARIVARTIJA VIRRANMITTAUSYKSIKKÖ VALOKAARIVARTIJAN ASENNUS MNS-KOJEISTOON ANTURIN SIJOITUS VARTIJOIDEN SIJOITUS VALOKAAPELEIDEN LASKU...0

2 Anturit ja optiset kaapelit Anturit/optiset kaapelit. Anturit Jokaisella anturilla on 3m toimintasäde ja 80 toimintalaajuus. Laajennettaessa kulmaa 80 :sta 300 :een valoherkkyys pienentyy, jolloin toimintasäteeksi muodostuu,5 m. Kulman ollessa yli 300 anturin herkkyys on olematon, eikä sitä tulisi käyttää. Anturin suhteellinen herkkyys eri suunnilta tulevalle valolle. Kaapelit ovat määrämittaisia eikä niitä saa katkaista. Ylijäänyt kaapeli kiedotaan rullalle, joka on läpimitaltaan vähintään 00mm, kuten kuvasta ilmenee. Rullattua kaapelia ei saa sitoa keskeltä, koska kaapelien kuidut voivat vahingoittua.. Lasi- ja muovikuitukaapelit Asennettaessa lasikuitukaapelien taivutussäde saa olla pienimmillään 0mm tilapäisesti ja 50mm pysyvästi. Asennettaessa muovikuitukaapelien taivutussäde saa olla pienimmillään 0mm tilapäisesti ja 45mm pysyvästi. Näiden ohjeiden noudattaminen takaa kaapeleiden maksimaalisen keston myös korkeissa lämpötiloissa. Kaapelien päät on pidettävä puhtaina ja tarvittaessa ne on puhdistettava ennen liitäntää..3 Liitäntämahdollisuudet Muovikuituiset valoanturit mallia SK ja lasikuituiset mallia SK sopivat valokaarivartijoihin mallia SFA 66300R00,...R00, SFA A, -B ), SK ) sekä SK ). Optiset muovikuitukaapelit mallia SK sopivat valokaarivartijoihin mallia SFA 66300R00,...R00, SFA ), SK ), SK ), virranmittausyksiköihin mallia SFA A, SK 6633-A ) sekä katkaisijavikavartijaan mallia SK ). Optiset lasikuitukaapelit mallia SK sopivat valokaarivartijoihin mallia SFA 66300R00,...R00, SFA ),SK ), SK ), SK ), SK ), virranmittausyksiköihin mallia SFA A, SK 6633-A ), SK A.. ) sekä katkaisijavikavartijoihin mallia SK ) ja SK ). ) aikaisemmat mallit ) ei enää saatavissa - -

3 (yksin) (yksin). Laitteen asennus Yksikkö asennetaan laippa-aukot alaspäin, joko kaappiin tai erillisesti seinälle tai telineelle.. Sähköliitäntä Varmista suojamaadoitus. (ks. kaavio 4.) Syöttöjännite kytketään liittimiin 3 ja 4. Valokaarivartijoita on kahta tyyppiä: SFA R V DC / 60-40V, 50/60 Hz SFA R V DC Triac-liitäntää käytetään katkaisijan laukaisuun. Kaksi liitäntää yksikköä kohden: liittimet 0, ja, 3. Käytettäessä tasavirtaa laukaisupiirissä kytketään + liittimiin tai 3. Huom! Triac ei katkaise tasavirtaa. Hälytysrele K, liittimet 8,9 ja 30, ilmoittaa valokaarivartijan laukaisusta. Hälytysrele K, liittimet 5,6 ja 7, ilmoittaa, että laite on toiminnassa..3 Valokaapeleiden ja antureiden kytkentä Yleistä Ennen antureiden kytkemistä laitteeseen on tuloliittimien suojatulpat poistettava. Käyttämättömiin tuloliittimiin on aina jätettävä suojatulpat paikoilleen estämään aiheettomia laukaisusignaaleja. Anturikaapelit painetaan kunnolla sisään liittimiin niin, että ne lukkiutuvat paikoilleen. Tarkista kevyesti vetämällä, että ne ovat kunnolla kiinni. Anturit liitetään anturin tuloliittimiin, ts. optoliittimiin Käyttöasetukset Kytkin. Kytkin. Kytkin.3 Kytkin.4 Pois päältä (OFF) (alaspainettuna vasemmalle) virtaehto pois päältä Asento : Releen K automaattinen palautus 00ms kuluttua. Pois päältä (OFF) (alaspainettuna vasemmalle) Asento : Releen käsinpalautus. Päällä (ON) (alaspainettuna oikealle) Ei käytössä Ei käytössä.5 Koestus Koestus ennen käyttöönottoa Kytke syöttöjännite. Desimaalipisteen valo palaa numeronäytöllä ja releliitäntä 5-6 on auki, kun syöttöjännite on kytkettynä. Simuloi häiriötilanne salamavalolla, joka kestää n. 0,5ms. Normaaliherkkyydellä valokaarivartijan tulee reagoida salamaan, johtoluku=6 (m) DIN/00 ASA, salaman ollessa vähintään,5 m etäisyydellä anturista. Kohdista salamavalo anturiin ja varmista, ettei väliin jää näköesteitä. Tee testi kunkin anturin kohdalla ja tarkista, että numeronäyttö osoittaa tarkastettavaa anturia ja että katkaisija laukeaa. Vartija on palautettava jokaisen testin jälkeen, jotta saadaan uusi lukema. Koestus käytön aikana Haluttaessa voidaan laite koestaa ilman katkaisijan laukeamista avaamalla liittimet ja 3. Varoitus! Koska irtikytkettävien liittimien katkaisukyky on hyvin pieni, ei niitä saa avata virran ollessa kytkettynä. ÄLÄ UNOHDA KYTKEÄ LIITTIMIÄ JA 3 KIINNI TESTIN JÄLKEEN. On suositeltavaa, että toiminta tarkastetaan jokaisen valokaarihäiriön jälkeen ja säännöllisesti esim. kerran vuodessa tai vähintään joka toinen vuosi. Tämä koskee kaikkia yksikköjä

4 3 + virranmittausyksikkö 3 + virranmittausyksikkö 3. Laitteiden asennus Yksikkö asennetaan laippa-aukot alaspäin, joko kaappiin tai erillisesti seinälle tai telineelle. 3. Sähköliitäntä Varmista suojamaadoitus. Ks. kohta. Virranmittausyksikkö (ks. kaavio 4.) Syöttöjännite kytketään liittimiin 0-4. Valitse liittimet halutun jännitteen mukaan. Virtapiirit ulkoisista virtamuuntajista kytketään liittimiin...6. Yksi-, kaksi- tai kolmevaiheliitäntä on mahdollinen, mutta yksivaiheliitäntä pidentää jonkin verran toiminta-aikaa. Kunkin virtapiirin toinen puoli pitää maadoittaa. EMC-syistä on paras maadoittaa liittimet, 4 ja 6 kotelon sisällä. Virtamuuntajat. Valitse kytkentä virranmittausyksiköstä sen mukaan, mikä toisiovirta valituilla muuntajilla on. Katso alla oleva taulukko. Muuntajan toisiovirta A A 5A Kytkentä X4-X7, X5-X0, X6-X3 X4-X6, X5-X9, X6-X X4-X5, X5-X8, X6-X 3.3 Valokaapeleiden ja antureiden kytkentä Yleistä Ennen antureiden kytkemistä laitteeseen valokaapeleiden liittimien suojatulpat on poistettava. Käyttämättömiin liittimiin on suojatulpat jätettävä paikoilleen. Anturikaapelit painetaan kunnolla sisään liittimiin niin, että ne lukkiutuvat paikoilleen. Tarkista kevyesti vetämällä, että ne ovat kunnolla kiinni. Anturit kytketään anturin tuloliittimiin (9 kpl), ts. optoliittimiin - 9. Kytke valokaapeli valokaarivartijan liittimen 0 ja virranmittausyksikön liittimen 7 tai 8 väliin. Virranmittausyksikkö Käytettäessä useampia virranmittausyksiköitä, kytke valokaapeli tuloliittimestä 9 seuraavan virranmittausyksikön lähtöliittimeen 7 tai 8 ja niin edelleen seuraavaan siten, että virranmittausyksiköt ovat sarjassa. 3.4 Käyttöasetukset Kytkin. Päällä (alaspainettuna oikealle) Virtaehto päällä. Kytkin. Kytkin.3 Kytkin.4 Asento : Releen K automaattinen palautus 00ms kuluttua. Pois päältä (alaspainettuna vasemmalle) Asento : Releen K käsinpalautus. Päällä (alaspainettuna oikealle) Ei käytössä Ei käytössä - 4 -

5 3 + virranmittausyksikkö Virranmittausyksikkö Kytkin Kytkin Potentiometri R Asento : Testi Asento : Käyttö Asento : Kun tuloliitin 9 ei ole käytössä. Asento : Kun tuloliitin 9 on käytössä Aseta ylivirtataso niin alhaiseksi kuin mahdollista. Säädöt tehdään maksimi käyttövirralla. Kierrä potentiometriä myötäpäivään, kunnes sekä vihreä valodiodi V9 että keltainen valodiodi V7 syttyvät. Kierrä sitten hieman takaisin, kunnes keltainen valodiodi sammuu. Tällä säädöllä virranmittausyksikkö antaa viestin, kun virtataso on noin 40% maks. käyttövirrasta. 3.5 Koestus Koestus ennen käyttöönottoa Kytke syöttöjännite. Desimaalipiste on valaistuna numeronäytöllä ja liittimet 5-6 ovat auki, kun syöttöjännite on kytkettynä. a) Toimintakoe valon avulla ilman virtaehtoa. Kytkin. auki, (alaspainettuna vasemmalle). Simuloi häiriötilanne salamavalolla, joka palaa n.0,5ms. Normaaliherkkyydellä valokaarivartija reagoi salamaan, johtoluku =6 (m) DIN/00 ASA, kun salamaa pidetään vähintään,5 m etäisyydellä anturista. Kohdista salamavalo anturiin ja varmista, ettei väliin jää näköesteitä. Tee testi kunkin anturin kohdalla ja tarkista, että numeronäyttö osoittaa tarkastettavaa anturia. Tarkista, että katkaisija laukeaa. Vartija on palautettava jokaisen testin jälkeen, jotta näkyviin saadaan uusi lukema. Palauta kytkin. asentoon kiinni, (alaspainettuna oikealle) b) Toimintakoe virranmittausyksikön ollessa kytkettynä. n asetuksia ei tarvitse muuttaa. Virranmittausyksikkö Aseta kytkin asentoon (testiasento) Punainen valodiodi, V, osoittaa, että kytkin on testiasennossa. a) Simuloi ylivirtatilanne kiertämällä potentiometriä R9 myötäpäivään, kunnes vihreä tai sekä keltainen että vihreä valodiodi sammuvat. (V7 ja V9) Simuloi häiriötilanne salamavalolla edellä esitetyllä tavalla. Tarkista, että katkaisija laukeaa. b) Simuloi normaali käyttövirta kiertämällä potentiometriä R9 vastapäivään, kunnes sekä vihreä että keltainen valodiodi syttyvät. Simuloi häiriötilanne laukaisemalla salamavalo edellä esitetyllä tavalla. Tarkista, että katkaisija EI laukea. Kytke takaisin KÄYTTÖTILAAN seuraavasti: - : tarkista, että liittimet ja 3 ovat kytkettyinä ja kytkin. on kiinni -asennossa. - Virranmittausyksikkö: aseta kytkin asentoon. (Punainen valodiodi V sammuu.) Koestus käytön aikana Haluttaessa voidaan laitteet koestaa käytön aikana ilman katkaisijan laukeamista avaamalla liittimet ja 3. Koska irtikytkettävien liittimien katkaisukyky on huono, ei niitä saa avata virran ollessa kytkettynä. ÄLÄ UNOHDA KYTKEÄ LIITTIMIÄ JA 3 KIINNI KOESTUKSEN JÄLKEEN. On suositeltavaa, että toiminta tarkastetaan jokaisen häiriön jälkeen ja säännöllisesti esim. kerran vuodessa tai vähintään joka toinen vuosi. Tämä koskee kaikkia yksikköjä

6 4 Kaaviot 4 Kaaviot 4. Virtatason tiedonsiirto lisävalokaarivartijoille 0 Virrtatason tiedonsiirto virran- mittausyksiköstä Kaapelissa valoa = normaalitila V AC/DC 30 A 00 ms 0.7 A jatkuvasti 0 3 Valokaarianturit Relelähtö ulkoista laukaisuhälytystä varten 5 A, 40 V AC yleiskäyttöön , Lähtö käyttöhälytystä varten 5 A 40 V AC yleiskäyttöön Lähtö katkaisijavikavartijalle lähtevää signaalia varten Yksinkertaistettu lohkokaavio 50 V AC/DC 30 A 00 ms 0.7 A jatkuvasti auki kiinni 3 D9 Layout auki kiinni 0 9 Virtasignaali 5 A, 40 V AC yleiskäyttöön D 9 F K3, K4 R , 4 L N Näyttö, joka osoittaa aktivoidun anturin. Desimaalipiste palaa laitteen ollessa kytkettynä. Virtalähteen sulake 0,8 AT Puolijohdekytkimiä katkaisijan laukaisuun Herkkyyden säätö. Normaalisti ei muuteta. Virtaehtokytkin ja signaalireleen pitopiiri Auki: virtaehto pois päältä (tulo 0) Kiinni: virtaehto päällä (tulo 0) Auki: Kiinni: Ei käytössä Palautusnappi K-releen automaattinen palautus 0,s kuluttua K-releen käsinpalautus - 6 -

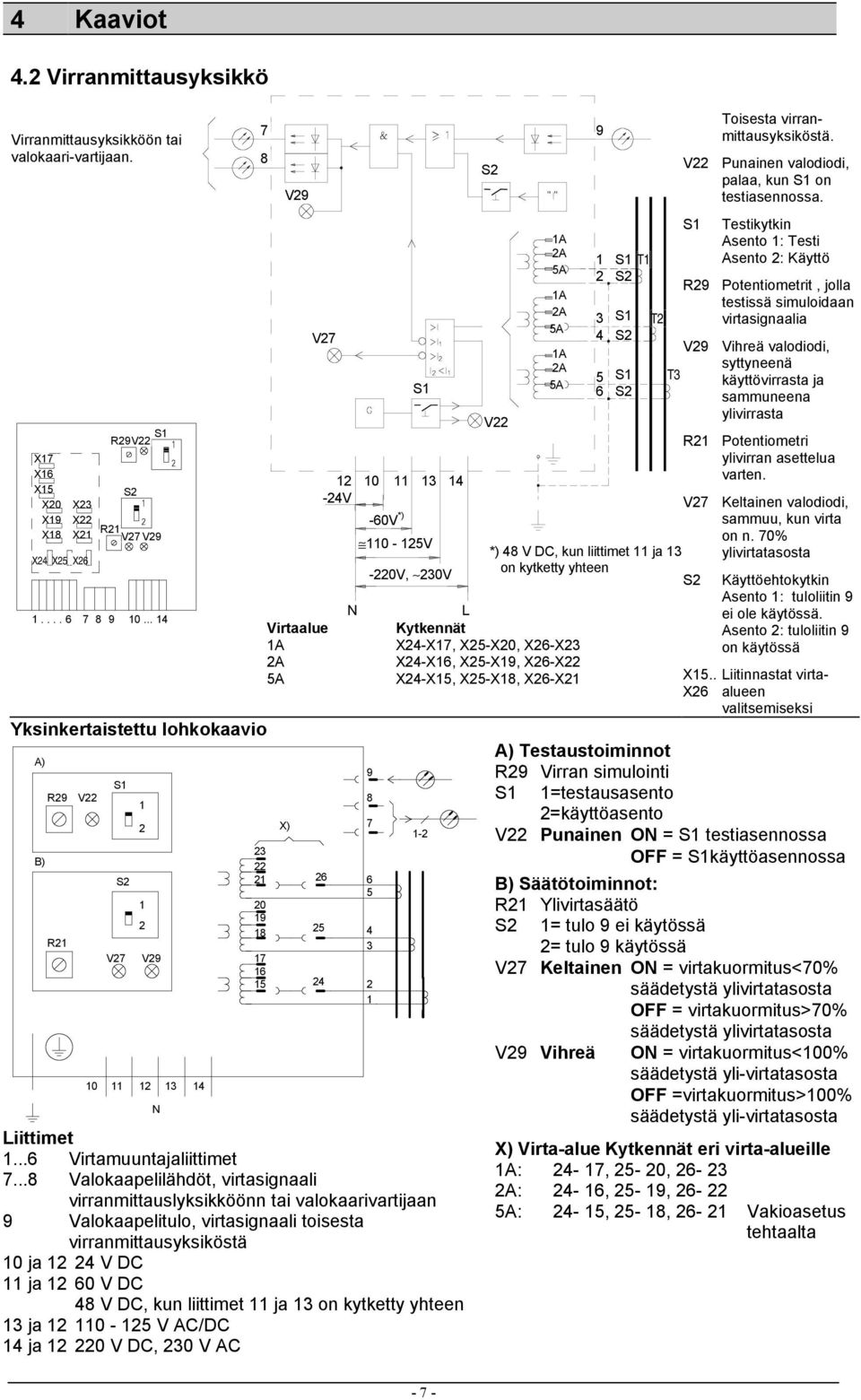

7 4 Kaaviot 4. Virranmittausyksikkö Virranmittausyksikköön tai valokaari-vartijaan. X7 X6 X5 X0 X9 X8 X3 X X X4 X5 X6 R9V R V7V Yksinkertaistettu lohkokaavio A) B) R9 R V V V N V9 V7 Virtaalue A A 5A V N -60V *) 0-5V -0V, 30V Liittimet...6 Virtamuuntajaliittimet Valokaapelilähdöt, virtasignaali virranmittauslyksikköönn tai valokaarivartijaan 9 Valokaapelitulo, virtasignaali toisesta virranmittausyksiköstä 0 ja 4 V DC ja 60 V DC 48 V DC, kun liittimet ja 3 on kytketty yhteen 3 ja 0-5 V AC/DC 4 ja 0 V DC, 30 V AC X) V A A 5A A A 5A A A 5A L Kytkennät X4-X7, X5-X0, X6-X3 X4-X6, X5-X9, X6-X X4-X5, X5-X8, X6-X T T T3 *) 48 V DC, kun liittimet ja 3 on kytketty yhteen V R9 V9 R V7 X5.. X6 Toisesta virranmittausyksiköstä. Punainen valodiodi, palaa, kun on testiasennossa. Testikytkin Asento : Testi Asento : Käyttö Potentiometrit, jolla testissä simuloidaan virtasignaalia Vihreä valodiodi, syttyneenä käyttövirrasta ja sammuneena ylivirrasta Potentiometri ylivirran asettelua varten. Keltainen valodiodi, sammuu, kun virta on n. 70% ylivirtatasosta Käyttöehtokytkin Asento : tuloliitin 9 ei ole käytössä. Asento : tuloliitin 9 on käytössä Liitinnastat virtaalueen valitsemiseksi A) Testaustoiminnot R9 Virran simulointi =testausasento =käyttöasento V Punainen ON = testiasennossa OFF = käyttöasennossa B) Säätötoiminnot: R Ylivirtasäätö = tulo 9 ei käytössä = tulo 9 käytössä V7 Keltainen ON = virtakuormitus<70% säädetystä ylivirtatasosta OFF = virtakuormitus>70% säädetystä ylivirtatasosta V9 Vihreä ON = virtakuormitus<00% säädetystä yli-virtatasosta OFF =virtakuormitus>00% säädetystä yli-virtatasosta X) Virta-alue Kytkennät eri virta-alueille A: 4-7, 5-0, 6-3 A: 4-6, 5-9, 6-5A: 4-5, 5-8, 6- Vakioasetus tehtaalta - 7 -

8 n asennus MNS-kojeistoon 5 n asennus MNS-kojeistoon 5. Anturin sijoitus Sijoitus kojekaapissa Kojekennon vaaka- ja pystykiskoja voidaan valvoa kiskojen yläpuolella olevan anturin avulla. Yksi anturi riittää sekä kiskoston että siihen kuuluvan kaapelitilan valvontaan. Anturi kiinnitetään ruuvaamalla yksinkertainen muovinen kannatin SFA663006R00 tai SFA663006R00 kehikon yläreunaan, neljänteen reikään oikealta, ks. kuva. Muovikannattimen reiät sopivat sekä M5-kierteisille että ST 4,8 -ruuveille. Kannattimen kulman pitää olla alaspäin ja anturi kiinnitetään sen yläpintaan,5mm leveällä nippusiteellä, joka sijoitetaan anturin takimmaiseen uraan ja kannattimen loviin, ks. kuva. Anturi kiinnitetään kannattimeen, ennen kuin se ruuvataan kiinni. kuva Anturin kannatin Kannatin n:o SFA R00 ) sopii kaappiin, jonka syvyys on 600mm. Kannatin n:o SFA R00 ) sopii kaappiin, jonka syvyys on 000mm, mutta voidaan katkaista sopimaan myös 800mm:n syvyiseen kaappiin. ) sisältää kannattimen, nippusiteet ja ruuvit kuva - 8 -

9 5 n asennus MNS-kojeistoon Sijoitus katkaisijakennoon Katkaisijakennon anturi voi antaa aiheettomia valokaarihavaintoja, jos se sijoitetaan kiskojen yläpuolelle. Tällaisessa kennossa on paras sijoittaa anturi pohjalle, ks. Kuva 3. Asennukseen voidaan käyttää samanlaista kannatinta kuin yläpuolelle, mutta kannattimen kulma käännetään ylöspäin ja anturi kiinnitetään sen yläpintaan. Kiskojen edessä olevassa suojalevyssä on reikä ( tai sellainen täytyy porata, Ø0mm), johon anturi voidaan sijoittaa. kuva 3 Jos katkaisijan alla oleviin liittimiin kytketään useita kaapeleita, pitää valokaarivalvontaa täydentää lisäämällä anturi etummaisen suojalevyn taakse, ks. kuva 4. Anturi kiinnitetään suojuksen kannattimen alapuolelle nippusiteellä. Anturikannatinta SFA663006R00,..R00 ei tarvita. kuva 4-9 -

10 5 n asennus MNS-kojeistoon 5. Vartijoiden sijoitus t ja virranmittausyksikkö sijoitetaan mieluimmin 6-moduuliseen kiinteään kojeryhmään, jossa niitä on helppo käsitellä. Koska valokaarivartijan näytön tarkastelukulma on hyvin pieni, niitä ei pidä sijoittaa ne ylimmäiseen tilaan. kuva Valokaapeleiden lasku Valokaapelit voidaan laskea yhdessä sähköjohtojen kanssa, mutta ne ovat huomattavasti sähköjohtoja hauraampia. On hyvin tärkeää, että taivutettaessavalokaapelia sen taivutussäde aina ylittää pienimmän sallitun säteen. Valokaapeliin ei saa kohdistaa painetta tai vetojännitystä. Kiinnitettäessä valokaapeleita nippusiteillä niitä ei saa kiristää liikaa, etteivät kaapelit vahingoidu. Koska valokaapelit toimitetaan määrämittaisina, osa kaapelia jää usein käyttämättä. Tämä pitää ripustaa tai sijoittaa lappeelleen kiedottuna rullalle, jonka läpimitta on yli 00mm. Katso myös kappale.. ABB Oy, Kotimaan tuotemyynti VAASA HELSINKI ALUEMYYNTI kuva 6 PL 6, 650 VAASA Puh. 00 PL 8, 0038 HELSINKI Puh. 00 KAAKKOIS- JA ETELÄ-SUOMI PL 8, 0038 HELSINKI, Puh , Fax Fax Fax LOUNAIS-SUOMI Kalevantie 35, 050 TURKU, Puh , Fax LÄNSI- JA KESKI-SUOMI PL 37, 330 TAMPERE, Puh , Fax ITÄ-SUOMI PL 300, 705 KUOPIO, Puh , Fax POHJOIS-SUOMI PL 485, 900 Oulu, Puh , Fax (663007r5.DOC) - 0 -
