1 Kattilantunnistamisjärjestelmä POT 2000 HIC Pot detection Frontline Pot detection

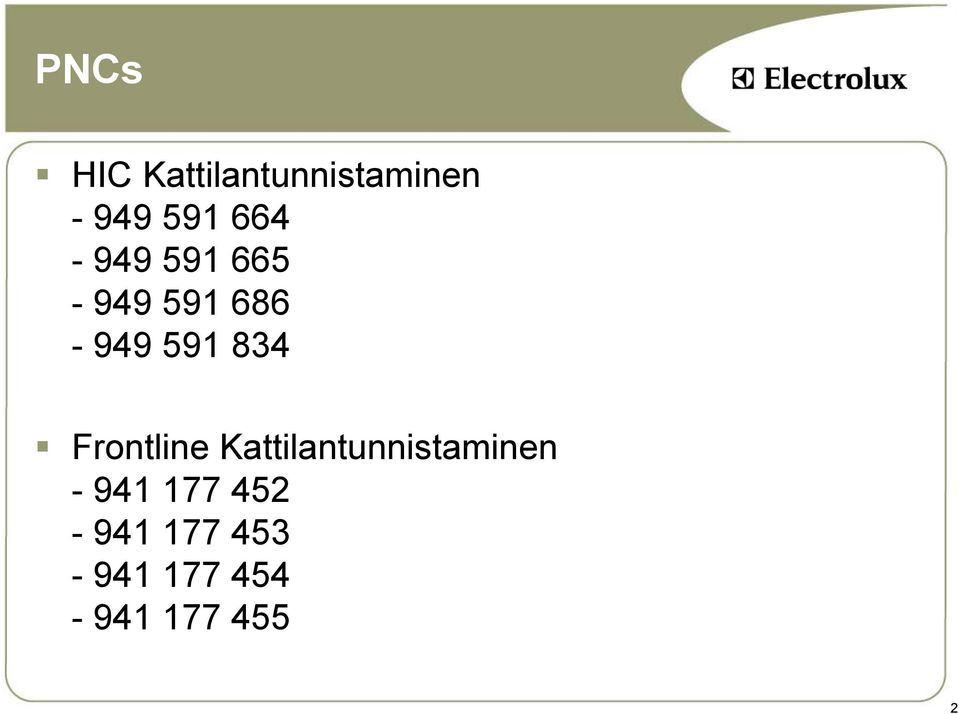

2 PNCs HIC Kattilantunnistaminen Frontline Kattilantunnistaminen

3 Järjestelmän HIV Anturit Kattilantunnistus ja kotelo Teho-osa ja kotelo Liittymät ja konsoli 3

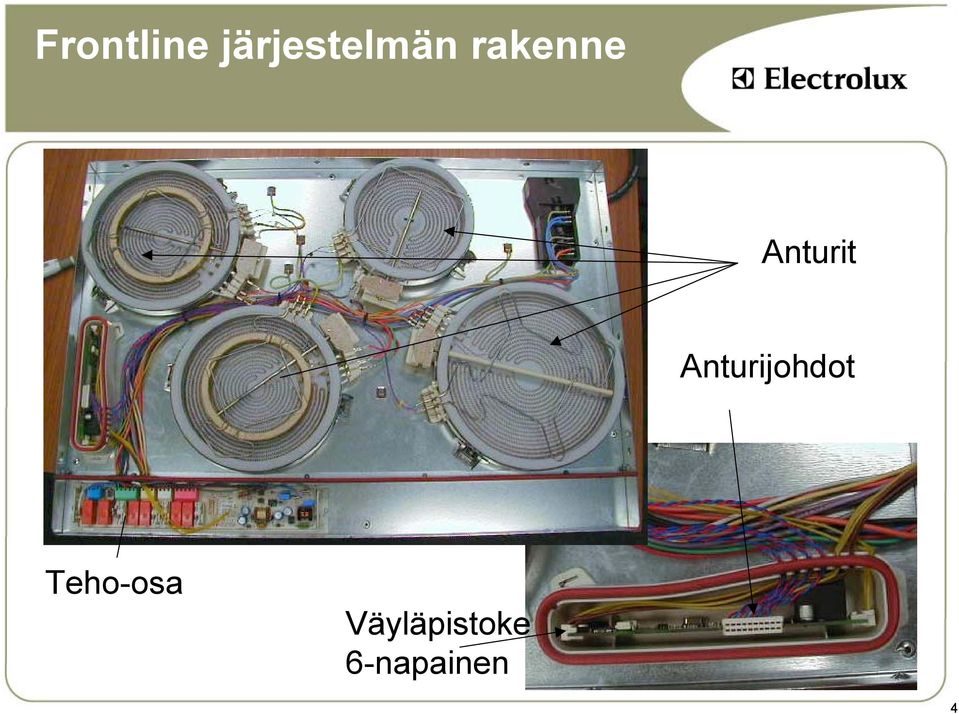

4 Frontline järjestelmän rakenne Anturit Anturijohdot Teho-osa Väyläpistoke 6-napainen 4

5 Anturien liitännät Asennusohje: Molemmat vasemmat ja oikeat pistokkeet on silloitettu. Molemmat anturijohtimet asennetaan keskimmäisiin koskettimiin. Nippusiteet tunnistavat kuumennuskierukan aseman. Suojajohtimen täytyy aina olla sinisen säikeellisen johtimen Anturien liittymäalue vieressä. Värien asemat: Edessä vasemmalla punainen, takana vasemmalla valkoinen,takana oikealla musta, edessä oikealla kelta/ruskea 5

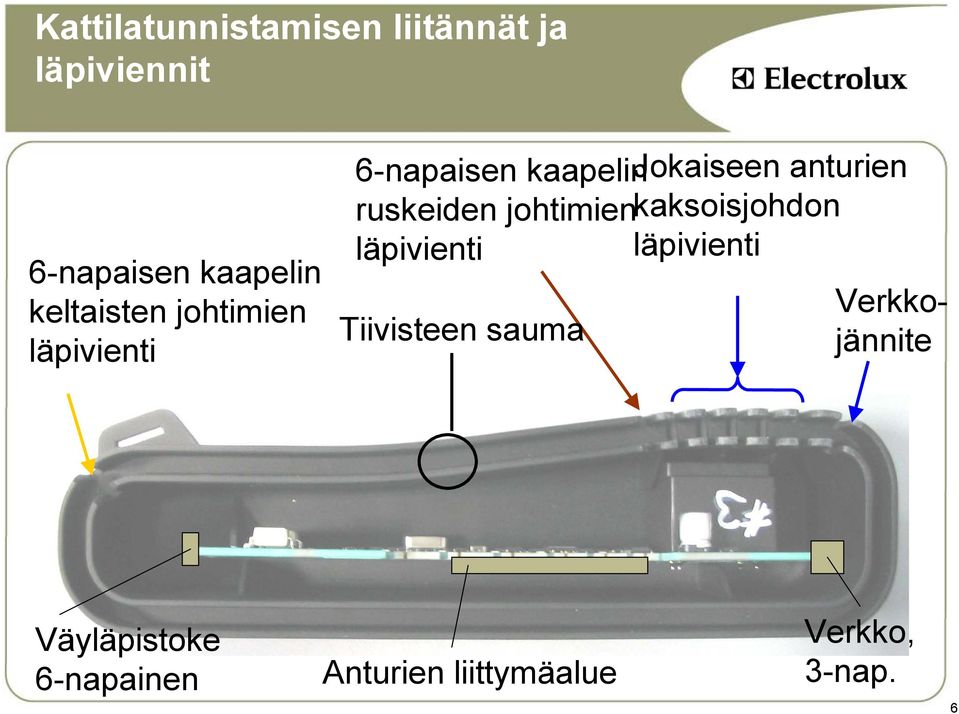

6 Kattilatunnistamisen liitännät ja läpiviennit 6-napaisen kaapelin keltaisten johtimien läpivienti 6-napaisen kaapelinjokaiseen anturien ruskeiden johtimienkaksoisjohdon läpivienti läpivienti Tiivisteen sauma Verkkojännite Väyläpistoke 6-napainen Anturien liittymäalue Verkko, 3-nap. 6

7 Järjestelmä (1) Tulkinta Pienelektroniikka tunnistaa kerratuilla johtimilla lasikeramiikan alapuolella olevat kuumennuskierukoiden putkianturit värähtelypiiriksi. Elektroniikka tunnistaa metallisesta keittoastiasta lähtevän ja astian suuruudesta riippuvan signaalin ja ohjaa sen määrättyjen rajojen parametreihin (1., 2. tai kolmas piiri). 7

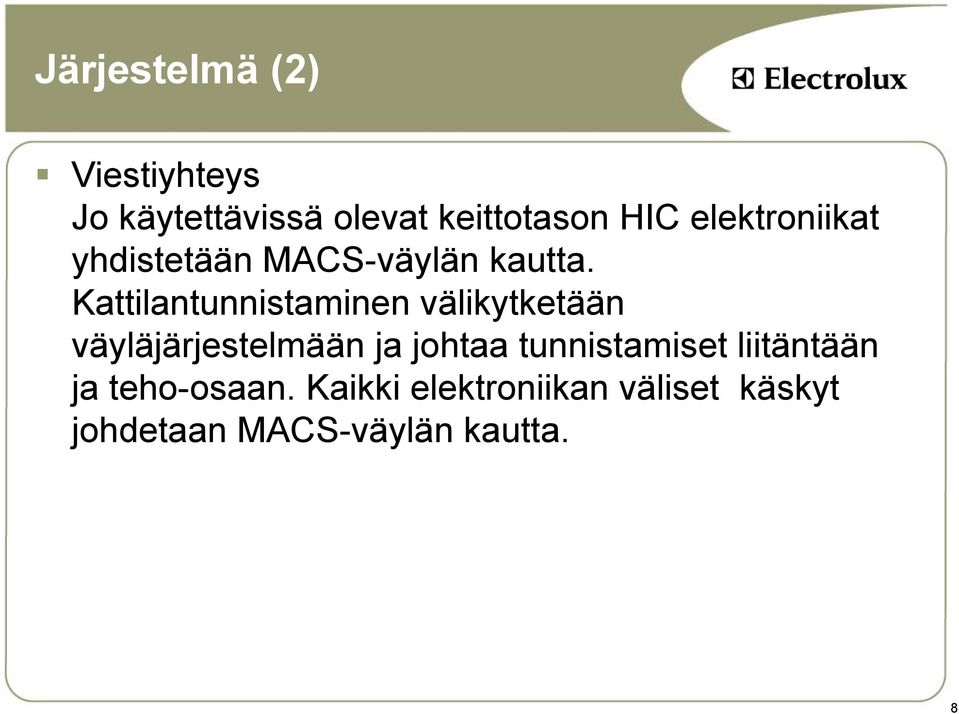

8 Järjestelmä (2) Viestiyhteys Jo käytettävissä olevat keittotason HIC elektroniikat yhdistetään MACS-väylän kautta. Kattilantunnistaminen välikytketään väyläjärjestelmään ja johtaa tunnistamiset liitäntään ja teho-osaan. Kaikki elektroniikan väliset käskyt johdetaan MACS-väylän kautta. 8

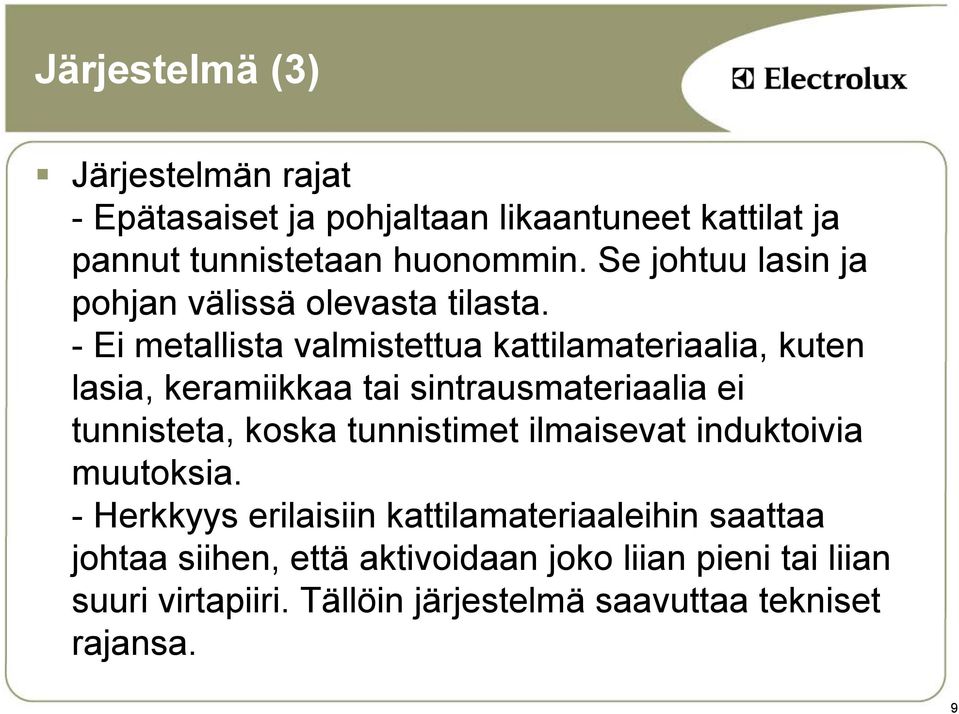

9 Järjestelmä (3) Järjestelmän rajat - Epätasaiset ja pohjaltaan likaantuneet kattilat ja pannut tunnistetaan huonommin. Se johtuu lasin ja pohjan välissä olevasta tilasta. - Ei metallista valmistettua kattilamateriaalia, kuten lasia, keramiikkaa tai sintrausmateriaalia ei tunnisteta, koska tunnistimet ilmaisevat induktoivia muutoksia. - Herkkyys erilaisiin kattilamateriaaleihin saattaa johtaa siihen, että aktivoidaan joko liian pieni tai liian suuri virtapiiri. Tällöin järjestelmä saavuttaa tekniset rajansa. 9

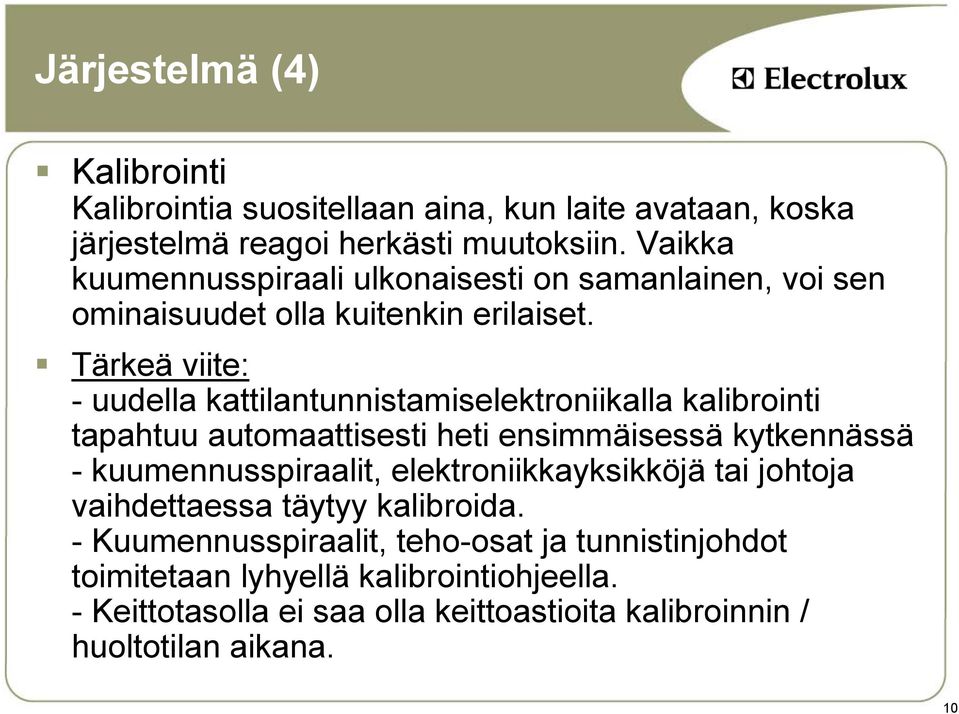

10 Järjestelmä (4) Kalibrointi Kalibrointia suositellaan aina, kun laite avataan, koska järjestelmä reagoi herkästi muutoksiin. Vaikka kuumennusspiraali ulkonaisesti on samanlainen, voi sen ominaisuudet olla kuitenkin erilaiset. Tärkeä viite: - uudella kattilantunnistamiselektroniikalla kalibrointi tapahtuu automaattisesti heti ensimmäisessä kytkennässä - kuumennusspiraalit, elektroniikkayksikköjä tai johtoja vaihdettaessa täytyy kalibroida. - Kuumennusspiraalit, teho-osat ja tunnistinjohdot toimitetaan lyhyellä kalibrointiohjeella. - Keittotasolla ei saa olla keittoastioita kalibroinnin / huoltotilan aikana. 10

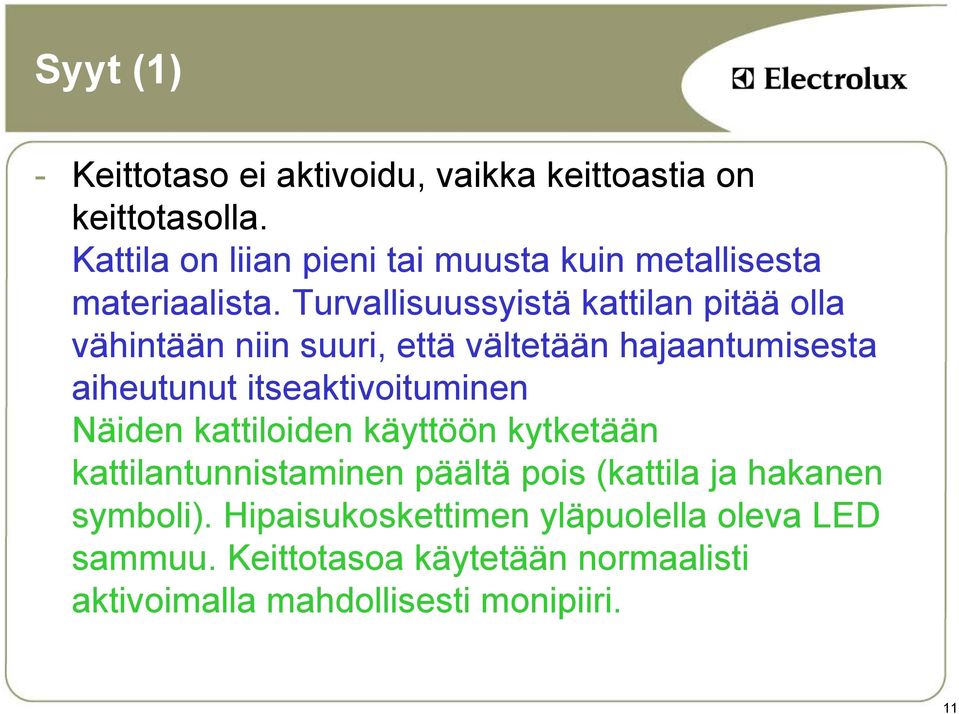

11 Syyt (1) - Keittotaso ei aktivoidu, vaikka keittoastia on keittotasolla. Kattila on liian pieni tai muusta kuin metallisesta materiaalista. Turvallisuussyistä kattilan pitää olla vähintään niin suuri, että vältetään hajaantumisesta aiheutunut itseaktivoituminen Näiden kattiloiden käyttöön kytketään kattilantunnistaminen päältä pois (kattila ja hakanen symboli). Hipaisukoskettimen yläpuolella oleva LED sammuu. Keittotasoa käytetään normaalisti aktivoimalla mahdollisesti monipiiri. 11

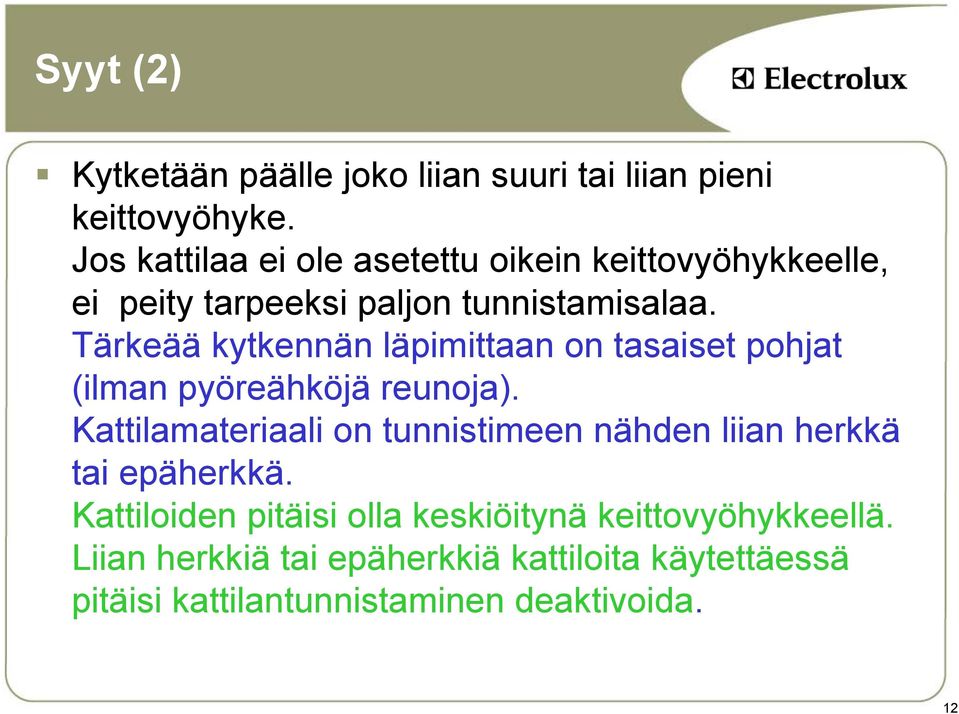

12 Syyt (2) Kytketään päälle joko liian suuri tai liian pieni keittovyöhyke. Jos kattilaa ei ole asetettu oikein keittovyöhykkeelle, ei peity tarpeeksi paljon tunnistamisalaa. Tärkeää kytkennän läpimittaan on tasaiset pohjat (ilman pyöreähköjä reunoja). Kattilamateriaali on tunnistimeen nähden liian herkkä tai epäherkkä. Kattiloiden pitäisi olla keskiöitynä keittovyöhykkeellä. Liian herkkiä tai epäherkkiä kattiloita käytettäessä pitäisi kattilantunnistaminen deaktivoida. 12

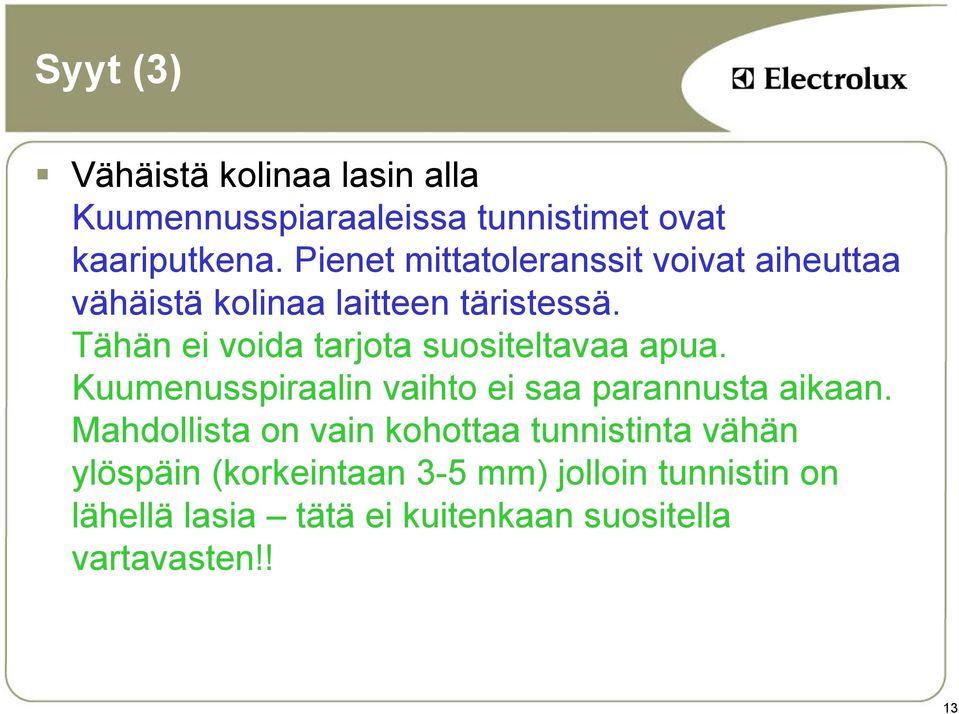

13 Syyt (3) Vähäistä kolinaa lasin alla Kuumennusspiaraaleissa tunnistimet ovat kaariputkena. Pienet mittatoleranssit voivat aiheuttaa vähäistä kolinaa laitteen täristessä. Tähän ei voida tarjota suositeltavaa apua. Kuumenusspiraalin vaihto ei saa parannusta aikaan. Mahdollista on vain kohottaa tunnistinta vähän ylöspäin (korkeintaan 3-5 mm) jolloin tunnistin on lähellä lasia tätä ei kuitenkaan suositella vartavasten!! 13

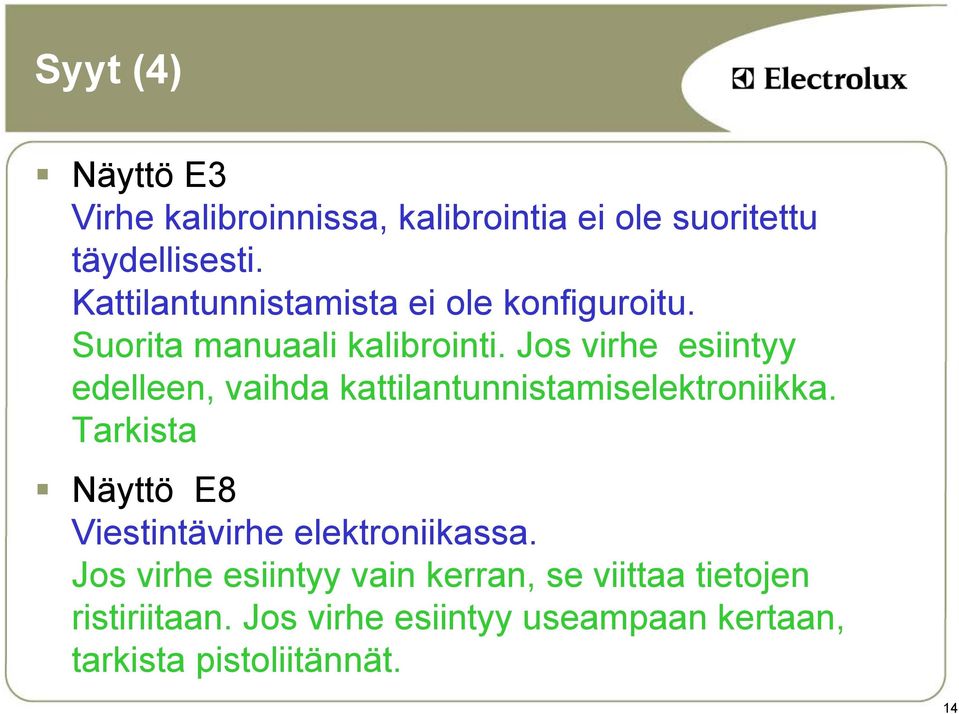

14 Syyt (4) Näyttö E3 Virhe kalibroinnissa, kalibrointia ei ole suoritettu täydellisesti. Kattilantunnistamista ei ole konfiguroitu. Suorita manuaali kalibrointi. Jos virhe esiintyy edelleen, vaihda kattilantunnistamiselektroniikka. Tarkista Näyttö E8 Viestintävirhe elektroniikassa. Jos virhe esiintyy vain kerran, se viittaa tietojen ristiriitaan. Jos virhe esiintyy useampaan kertaan, tarkista pistoliitännät. 14

15 Ursachen (5) Kuumennusspiraalit eivät kuumene Näyttö F kattilalla - Deaktivoi kattilantunnistaminen Kuumennusspiraali kuumenee Tarkista kattilantunnistaminen Tarkista tunnistinjohdot ja kontaktit niihin. Tarkista, onko tunnistimet ehjiä kuumennusspiraalissa. Vaihda kattilantunnistamiselektroniikka Näyttö u 9 - Tarkista kuumennusspiraalin vastus Jos se on viallinen, vaihda, kalibroi. - Vaihda teho-osa, kalibroi 15

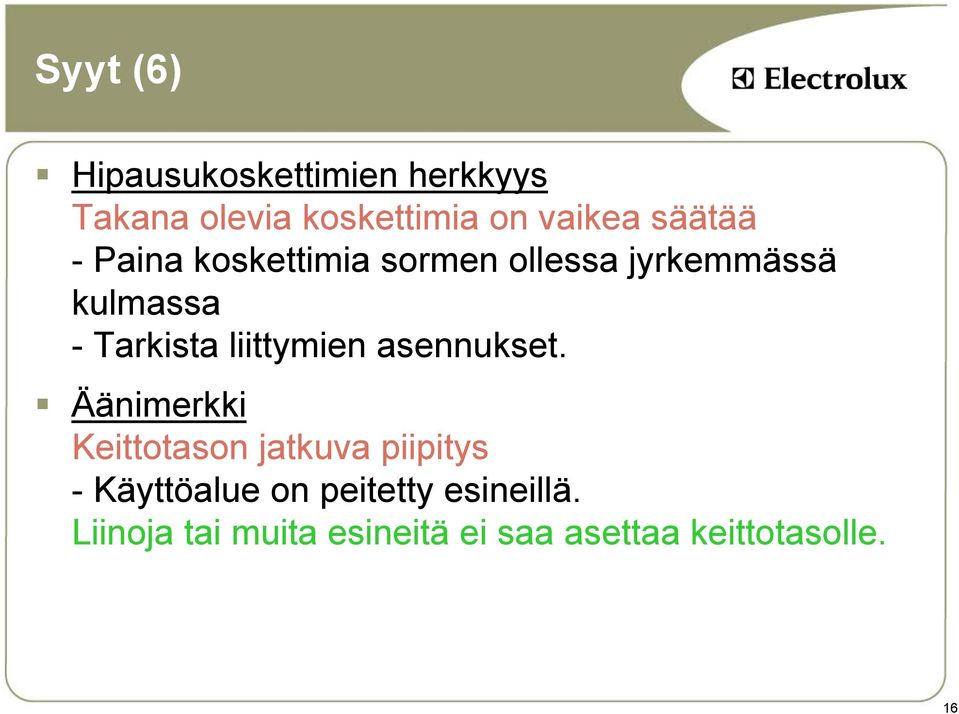

16 Syyt (6) Hipausukoskettimien herkkyys Takana olevia koskettimia on vaikea säätää - Paina koskettimia sormen ollessa jyrkemmässä kulmassa - Tarkista liittymien asennukset. Äänimerkki Keittotason jatkuva piipitys - Käyttöalue on peitetty esineillä. Liinoja tai muita esineitä ei saa asettaa keittotasolle. 16

17 Syyt (7) Näyttö palautuu takaisin asemaan 0 - Jos keittotasolla ( F ) ei ole kattilaa niin painamalla uudestaan plus/miinuskosketinta keittotaso palautuu asemaan 0. Säädä teho vasta kun kattila on asetettu keittotasolle. Muussa tapauksessa säädä haluamasi keittoteho vain jatkuvalla painamisella. Keittotaso kuumenee lyhyesti ilman kattilaa - Kun kattila poistetaan aktiivilta keittotasolta, voi kuumennus kestää vielä korkeintaan 10 sekuntia. Ei ole virhe Kytke sitä ennen keittotaso päältä pois. 17
