1 25057G-FI (rev.1) PIKAOPAS Ransomes Highway 3 -ajettava kelaleikkuri MOOTTORIN KÄYNNISTÄMINEN ISTUIMEN SÄÄTÄMINEN HALLINTALAITTEET AJAMINEN LEIKKAAMINEN VISUAALINEN NÄYTTÖ Katso täydelliset käyttöohjeet Turvallisuus- ja käyttö- ja huolto-oppaasta. FI Finland RJL 100 January 2015

2 Ransomes Jacobsen Limited pidättää oikeuden muuttaa mallia ilman, että samoja muutoksia on tehtävä aikaisempiin saman mallin laitteisiin. Tämän oppaan sisältämät tiedot voivat muuttua ilman ennakkovaroitusta. 2013, Ransomes Jacobsen Limited. Kaikki oikeudet pidätetään fi-2

3 MOOTTORIN KÄYNNISTÄMINEN ENNEN ENSIMMÄISTÄ KÄYTTÖKERTAA Tarkasta ja tarvittaessa säädä rengaspaine. Katso Turvallisuus-, käyttö- ja huolto-opas. A Lisää säiliöön tarvittaessa dieselpolttoainetta. Tarkasta moottoriöljyn määrä ja lisää sitä tarvittaessa. Tarkasta jäähdyttimen jäähdytysnesteen määrä ja lisää sitä tarvittaessa (50-prosenttista jäänestoainetta). E C B D MOOTTORIN KÄYNNISTÄMINEN Seuraava toimenpide koskee kylmiä moottoreita. 1. Varmista, että eteen/taakse-poljin (A) on vapaa-asennossa. Leikkurin kytkin (B) on pois-asennossa ja kaasu (C) on keskiasennossa. 2. Käännä virtakytkin (D) oikealle ja pidä se tässä asennossa, kunnes moottori käynnistyy (noin 5-10 sekuntia). 3. Hehkutulpat toimivat automaattisesti. Moottorin käynnistymiseen kuluva aika riippuu jäähdytysnesteen lämpötilasta. 4. Vapauta käynnistysavain heti, kun moottori käynnistyy. Avain palaa RUNasentoon. MOOTTORIN SAMMUTTAMINEN 1. Kytke leikkuuyksiköiden voimansiirto irti leikkurin kytkimellä (B). 2. Palauta eteen/taakse-poljin (A) vapaaasentoon. 3. Kytke seisontajarru päälle painamalla seisontajarrun kytkintä (E) noin 5 sekunnin ajan. 4. Siirrä kaasun hallintavipu hitaaseen asentoon. 5. Käännä virta-avain (D) POIS-asentoon. 5. Jos moottori ei käynnisty, palauta avain POIS-asentoon ja yritä uudelleen. MUISTIINPANOJA Jos moottori ei käynnisty kahden yrityksen jälkeen, odota 20 sekuntia ja yritä uudelleen. Käynnistysmoottoria ei saa käyttää yhtäjaksoisesti 30 sekuntia pitempään, muuten käynnistysmoottori voi vioittua. Jos näytön punaiset LED-merkkivalot vilkkuvat käynnistettäessä, jotakin turvalukituskytkintä ei ole asetettu oikein. fi-3

4 ISTUIMEN SÄÄTÄMINEN ISTUIN (GRAMMER MSG85) Istuinta voidaan säätää jalkatilan, selkänojan kaltevuuden ja käyttäjän painoasetuksen mukauttamiseksi koneen käyttömukavuutta parantavalla tavalla. A. SÄÄTÖ ETEEN JA TAAKSE Säätäminen Säätövipu (A) sijaitsee istuimen oikealla puolella, pehmusteen alla. Kun se asetetaan ylös, istuinta voidaan siirtää taakse- ja eteenpäin. Kun istuin on oikeassa asennossa, vapauta vipu johonkin esiasetetuista asennoista. B. SELKÄNOJAN SÄÄTÄMINEN Säätäminen Säätövipu (B) sijaitsee istuimen vasemmalla puolella. Selkänoja lähtee liikkeelle kahvaa ylöspäin vetämällä istuimella istuttaessa. (Selkänoja on jousitettu taittumaan eteen istuinpehmustetta kohti.) Siirry taakse saadaksesi haluamasi asennon. Vapauta vipu lukitaksesi johonkin esiasetetuista asennoista. C. PAINON SÄÄTÄMINEN Säätäminen Käyttäjän painoasetuksen säätövipu (C) on istuimen etupuolella. Kun haluat muuttaa kuljettajan painoasetusta, vedä vipua ulospäin. Kun istut istuimella, pyöritä vipua, kunnes painosi (kg) näkyy ikkunassa. D.KORKEUDEN SÄÄTÄMINEN Säätäminen Istuimen korkeutta säädetään pitämällä kiinni istuinpehmusteen reunasta ja työntämällä omalla painolla alaspäin ja nostamalla. On olemassa kolme esiasetettua asentoa. Istuin palaa alaasentoon, kun se on ensin käynyt ylimmässä. MUISTIINPANOJA Istuimessa on käyttäjän läsnäolon tunnistava mikrokytkin. Käytä turvavyötä, kun ROPS-runko tai ROPS-ohjaamo on asennettuna. VAROITUS Kuljettajan painoasetus on säädettävä OPC:n oikean toiminnan varmistamiseksi. Seisontajarru voi kytkeytyä automaattisesti päälle, jos tätä toimintoa ei suoriteta oikein. D A B C fi-4

5 OHJAUSPYÖRÄN SÄÄTÖ OHJAUKSEN KALLISTUKSEN SÄÄTÄMINEN Kun kuljettajan istuin on oikeassa asennossa ajopolkimen käyttämiseksi miellyttävästi. Paina pientä poljinta (A) ohjauspylvään alustassa. Kallista pylväs taakse- tai eteenpäin oikeaan asentoon. Lukitse ohjauspylväs paikalleen vapauttamalla pieni poljin. A fi-5

6 OHJAIMET/ HALLINTA S R P N C B M L H D T K J G F E OHJAUSPANEELI JA OHJAIMISTO (ROPS) A: Käynnistysavaimen kytkin B: Kaasun hallintavipu C: Seisontajarrun kytkin D: Hätävilkkujen kytkin E: Leikkurin kytkin F: Läppäys G: Nelipyöräveto peruutettaessa H. Valokytkin (lisävaruste) J: Näyttö K: Oikeanpuoleisen yksikön nosto/lasku fi-6 L: Keskimmäisen yksikön nosto/lasku M: Vasemmanpuoleisen yksikön nosto/ lasku N: PTO kytketty P: Oikea leikkuuyksikkö leikkuuasennossa. R: Keskimmäinen leikkuuyksikkö leikkuuasennossa. S: Vasen leikkuuyksikkö leikkuuasennossa T: Painon siirto A

7 OHJAIMET/ HALLINTA KÄYNNISTYSAVAIMEN KYTKIN SEISONTAJARRUN KYTKIN Käännä käynnistysavainta oikealle moottorin käynnistämiseksi. Vapauta avain palauttaaksesi sen automaattisesti "on"- asentoon normaalin käytön ajaksi. HUOMAUTUS: Ennen moottorin käynnistymistä hehkutulpat suorittavat automaattisen esihehkutuksen. Visuaalinen näyttö näyttää hehkutulpan symbolin ja laskuri ilmaisee automaattisen esihehkutuksen olevan käynnissä. KYTKIMEN HALLINTAVIPU Moottorin käydessä seisontajarru otetaan käyttöön liu'uttamalla keinuvivussa olevaa oranssia painiketta taaksepäin ja painamalla ohjauspaneelin kytkintä. Seisontajarru kytkeytyy itsestään, kun moottori sammutetaan. Seisontajarru vapautetaan siirtämällä keinukytkin toiseen asentoon. Jarrua EI SAA käyttää koneen ollessa liikkeellä. HÄTÄVILKKUJEN KYTKIN Vivun työntäminen käyttäjästä poispäin nopeuttaa moottoria, ja käyttäjää kohti vetäminen hidastaa moottoria. Sytyttää ja sammuttaa hätävilkut. Punainen merkkivalo vilkkuu hätävilkkujen ollessa käytössä. HUOMAUTUS: Moottoria täytyy aina käyttää täydellä nopeudella. fi-7

8 OHJAIMET/ HALLINTA LEIKKURIN KYTKIN NELIPYÖRÄVETO PERUUTETTAESSA - KYTKIN Kun aloitat leikkaamisen, varmista, että nopeusrajoitin on leikkuuasennossa ja yksiköt on laskettu alas. Keinukytkimen alaosaa painetaan, ja ohjaussauvaa työnnetään ala-asentoon päin. Kytkee nelipyörävedon ajoneuvolla peruutettaessa. Kytkintä on pidettävä painettuna nelivedon kytkentää varten. VALOKYTKIN (LISÄVARUSTE) Leikkuuyksikön pyörimisliike pysäytetään painamalla keinukytkimen yläosaa. Leikkuuyksiköt lakkaavat pyörimästä automaattisesti, kun niitä nostetaan tai kun käyttäjä nousee istuimelta LÄPPÄYSKYTKIN Sytyttää ja sammuttaa ajovalot. Asento 1. POIS Asento 2. Sivuvalot Asento 3. Kaukovalot.? Huomautus Asento 3 edellyttää virran päälle kytkemistä PÄÄLLE. Vaihtaa sylinterin pyörinnän suuntaa siten, että läppäys on mahdollista. Läppäys kytketään siirtämällä ohjauspaneelin keinukytkimen oranssi painike taakse ja painamalla läppäyskytkintä. Kun läppäys on suoritettu, kytkin palautetaan normaaliin käyttöasentoon, jolloin lukko kytkeytyy. fi-8

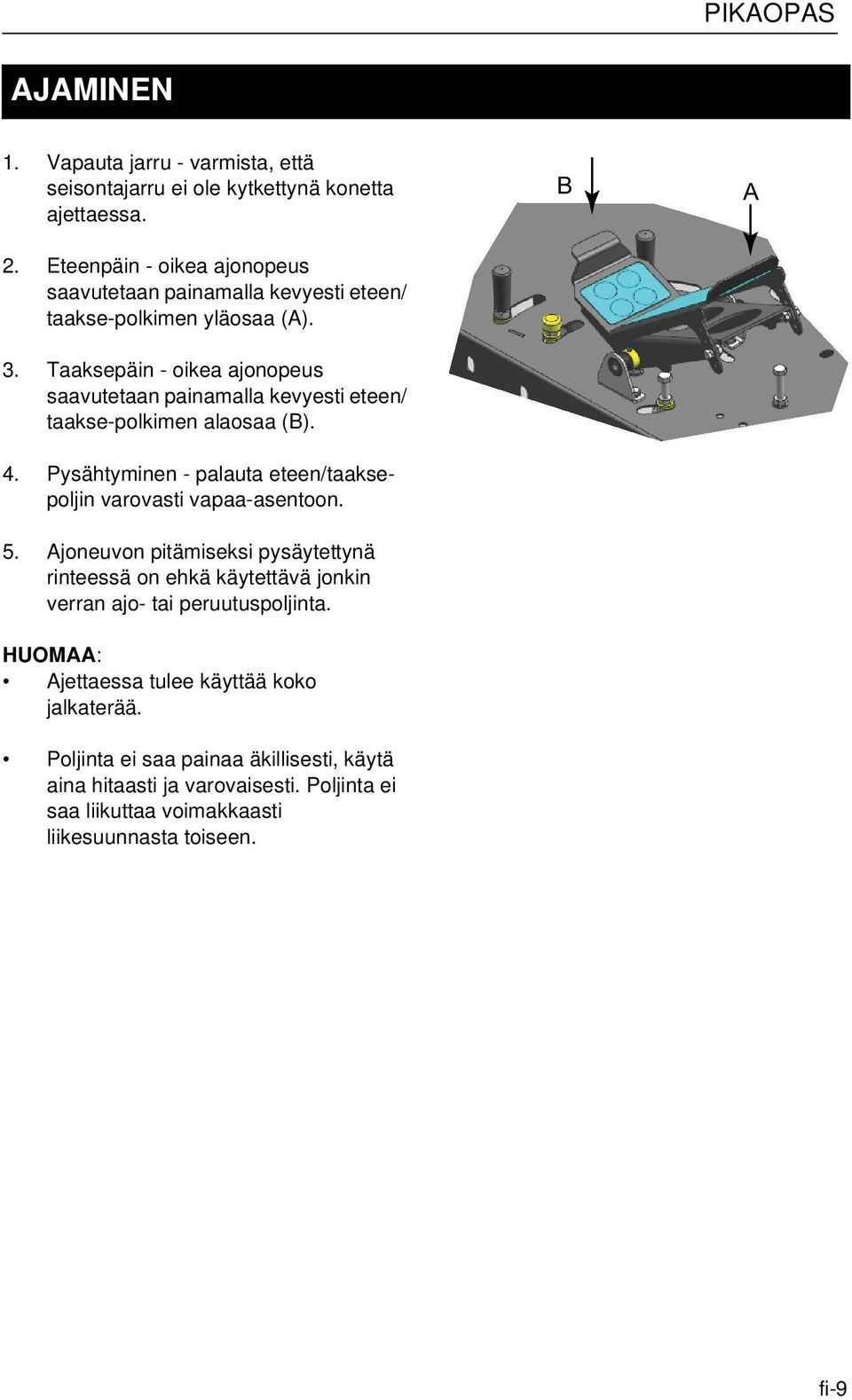

9 AJAMINEN 1. Vapauta jarru - varmista, että seisontajarru ei ole kytkettynä konetta ajettaessa. 2. Eteenpäin - oikea ajonopeus saavutetaan painamalla kevyesti eteen/ taakse-polkimen yläosaa (A). 3. Taaksepäin - oikea ajonopeus saavutetaan painamalla kevyesti eteen/ taakse-polkimen alaosaa (B). 4. Pysähtyminen - palauta eteen/taaksepoljin varovasti vapaa-asentoon. 5. Ajoneuvon pitämiseksi pysäytettynä rinteessä on ehkä käytettävä jonkin verran ajo- tai peruutuspoljinta. HUOMAA: Ajettaessa tulee käyttää koko jalkaterää. Poljinta ei saa painaa äkillisesti, käytä aina hitaasti ja varovaisesti. Poljinta ei saa liikuttaa voimakkaasti liikesuunnasta toiseen. B A fi-9

10 LEIKKAAMINEN 1. Vapauta kuljetussalvat (A) ja laske leikkuuyksiköt alas ohjaussauvoilla. 2. Varmista, että nopeuden rajoitin on leikkuuasennossa (B). (Ruohon leikkaaminen suuremmalla nopeudella voi olla vaarallista ja leikkuujälki voi huonontua). A 3. Leikkausyksikkö käynistetään painamalla leikkurin kytkimen alempaa osaa. 4. Vapauta seisontajarru ja ala ajaa eteenpäin. Kun valinnainen vakausvaroitusjärjestelmä on asennettu Kun leikkuria ajetaan turvarajan ylittävässä rinteessä, visuaaliseen näyttöyksikköön ilmestyy varoitus. Kun kulma on 22 astetta, keski- ja yläyksikkö nostetaan 4"-6" maasta ja kaikki yksiköt pysähtyvät. Tämä vakauttaa koneen. Tämä tila pysyy, kunnes leikkuri siirretään turvalliselle alueelle. B HUOMAUTUS: Käytä kaasua aina moottorin maksiminopeudella leikatessasi ruohoa. Kun ruoho on paksua tai kun moottori on voimakkaan kuormituksen alaisena, hidasta ajonopeutta eteen/ taakse-polkimella. fi-10

11 VISUAALINEN NÄYTTÖ Näyttö aktivoituu, kun virta kytketään päälle. KÄYNNISTYSNÄYTTÖ KÄYNNISTYKSEN RINNEVAROITUSNÄYTTÖ TST 19 MAX TST 16 MAX Tämä näyttö tulee esiin, kun virta kytketään päälle. Tuntimittari näyttää, kuinka monta tuntia moottori on ollut yhteensä käynnissä. VAROITUS-/HUOLTONÄYTTÖ WARNING If incorrectly used this machine can cause severe injury. Those who use and maintain this machine should be trained in its proper use, warned of its dangers and should read the entire operators manual before attempting to set up, operate, adjust or service the machine. Käynnistysnäytön jälkeen esiin tulee varoitusnäyttö. Jos koneen seuraavaan huoltoon on korkeintaan 5 tuntia, esiin tulee varoitus. Käytön jatkaminen edellyttää sitä, että kuljettaja syöttää tietoja päänäytössä. Muussa tapauksessa esiin tulee pääajonäyttö. Jos edellisen käynnistyksen aikana on ilmennyt vika, varoitusnäytön päälle ilmestyy ponnahdusnäyttö, joka ilmoittaa vian tyypin. Käyttäjän on vahvistettava vika päänäyttöön siirtymiseksi. Kun virtakytkin käännetään kampeamisasentoon, näyttöön tulee jompikumpi seuraavista näytöistä. Jos koneeseen on asennettu rinteenvalvontajärjestelmä, näytössä näkyvät logo TST (Tilt Sensor Technology) ja rinteen enimmäiskaltevuuden symboli. Näytön vasemmalla puolella näkyy hehkutulpan symboli ja alaspäin laskenta, joka ilmoittaa moottorin automaattiseen kampeamiseen jäljellä olevan ajan. Jos koneeseen ei ole asennettu rinteenvalvontajärjestelmä TST :tä, näytössä näkyvät yliviivattu logo ja rinteen enimmäiskaltevuuden symboli. Näytön vasemmalla puolella näkyy hehkutulpan symboli ja alaspäin laskenta, joka ilmoittaa moottorin automaattiseen kampeamiseen jäljellä olevan ajan. fi-11

12 VISUAALINEN NÄYTTÖ PÄÄKÄYTTÖNÄYTTÖ Pääkäyttönäyttö antaa käyttäjälle kaikki koneen käyttämiseen tarvittavat tiedot. Käyttäjän ei tarvitse tehdä mitään toimenpiteitä vakiotietojen tarkastelemiseksi ruohonleikkurin käytön aikana. Jos käyttäjä on siirtynyt johonkin toiseen näyttöön ja ilmenee virhe, tähän näyttöön palataan välittömästi. Kun jotakin painiketta painetaan, näytön alareunaan tulee palkki, jossa on lisävaihtoehtoja. Painikkeet (numeroitu vasemmalta oikealle) Painike 1: Näytön kirkkaus ja kontrasti Painike 2: Ylänuoli (vaihtaa ajan tuntimittarista kellonaikaan) Painike 3: Alanuoli (vaihtaa ajan kellonajasta tuntimittariin) Painike 4: Siirrytään valikkorakenteeseen. Jos muita painikkeita ei ole painettu, painikepalkki katoaa näkyvistä. VEDEN LÄMPÖTILAN NÄYTTÖ BUGSCREEN -varoitusteksti (tyhjennä vikanäyttö) ilmestyy keskikuvakkeen tilalle. Paina merkin alapuolella olevaa painiketta poistaaksesi varoituksen. PUNAINEN LED vilkkuu ja summeri soi, kunnes lämpötila on laskenut alle 108 C -asteen. Kun lämpötila on 110 C, nosto-/laskutoiminto estetään ja voimanotto kytketään pois. Moottori sammuu, kun lämpötila on 115 C. Myös tämä kirjataan muistiin. Seuraavat tiedot kirjataan: Saavutettu veden lämpötilaraja, päivämäärä, kellonaika, moottoritunnit, aika, jonka verran lämpötila oli yli 110 C, ja vian aikana saavutettu enimmäislämpötila. TUKKEUTUNEEN SYÖTTÖSUODATTIMEN NÄYTTÖ A BLOCKED CHARGE FILTER FAULT Tämä tilanne ei synnytä vikatapahtumaa, ennen kuin hydrauliöljy on saavuttanut käyttölämpötilan. Jos syöttösuodatin tukkeutuu, kuvake tulee näyttöön ja PUNAISET merkkivalot (A) vilkkuvat 1 sekunnin ajan joka 5. sekunti. Myös summeri soi sekunnin ajan joka 5. sekunti. A A CLEAR BUGSCREEN A Vika kirjataan muistiin. Seuraavat tiedot kirjataan: Tukkeutunut syöttösuodatin, aika, moottorin käyttötunnit, moottorin käyntiaika vian ilmestymisen jälkeen. Jos lämpötila nousee 108 C -asteeseen, PUNAINEN LED (A) välähtää kaksi kertaa neljässä sekunnissa. Varoitussummeri soi samassa tahdissa ja vilkkuva CLEAR fi-12

13 VISUAALINEN NÄYTTÖ RINNEVAROITUSNÄYTÖT 16 HUOMAA: Rinnevaroitusnäytöt tulevat näyttöön vain, jos TST on asennettu. Jos kone ajetaan työn aikana yli 16 :n rinteeseen, tämä näyttö tulee esiin kaikkien muiden tietojen päälle. Se pysyy näytössä, kunnes kone on ajettu alueelle, jonka kaltevuus on pienempi kuin Jos rinteen kaltevuuskulma saavuttaa 22, tämä näyttö tulee esiin. Se ilmoittaa, että 22 :n kulmassa keskimmäistä ja ylempää yksikköä nostetaan cm (4"- 6 ) maanpinnan yläpuolelle vakauden lisäämiseksi ja kaikki yksiköt lakkaavat pyörimästä. Kuuluu myös varoitusäänimerkki, joka soi neljästi joka neljäs sekunti. Punaiset LED-merkkivalot vilkkuvat neljästi joka neljäs sekunti. Tämä jatkuu, kunnes kone on ajettu alueelle, jonka kaltevuus on pienempi kuin 16. PÄÄVALIKKO Main Menu CLOCK SERVICE LANGUAGE 18 Jos rinteen kaltevuuskulma saavuttaa 18, näyttöön tulee tämä varoitus. Se ilmoittaa, että leikkuuyksikön varret on lukittu alempaan asentoon. Kuuluu varoitusäänimerkki, joka soi neljästi joka neljäs sekunti. Punaiset LED-merkkivalot vilkkuvat neljästi joka neljäs sekunti. Tämä jatkuu, kunnes kone on ajettu alueelle, jonka kaltevuus on pienempi kuin Merkkiä voidaan siirtää ylös ja alas painikkeiden 2 ja 3 avulla. Valitulle sivulle siirrytään painikkeella 4. Päävalikkoon palataan painikkeella 1. Tässä valikossa on kolme vaihtoehtoa. Kello, Huolto ja Kieli. KELLON JA PÄIVÄMÄÄRÄN SÄÄTÄMINEN Clock Settings DATE - 21/06/2008 TIME - 16:08 Merkkiä voidaan siirtää ylös- ja alaspäin päivämäärän tai kellonajan valitsemiseksi. Kun painetaan painiketta 4 (merkki), säädettävän yksikön alle ilmestyy viiva. Nuolet säätävät kyseistä yksikköä 1 fi-13

14 VISUAALINEN NÄYTTÖ yksiköllä/painallus, ellei painiketta pidetä alhaalla. Jos sitä pidetään painettuna yhden sekunnin ajan, yksikkö kasvaa kolme yksikköä sekunnissa. Merkin painaminen siirtää viivan seuraavan säädettävän yksikön kohdalle. Lopussa se siirtyy kellonajan tai päivämäärän kohdalle. Painiketta 1 (poistu) painamalla voidaan palata edelliseen valikkoon, jos kohdetta ei ole valittu, tai sivun alkuun, jos kohde on valittu. HUOLTOVALIKKO TIEDONKERUUVALIKKO 12/05/ /05/ /05/ /06/ /06/2008 Viimeiset 50 ohjaimen havaitsemaa vikaa on tallennettuna muistiin. Kun 50 vikaa on Service Menu FAULT LOG TIME TO SERVICE 13:05 Max Temp C Diagnostics Time above 100 C - 17 mins Merkkiä voidaan siirtää ylös- ja alaspäin käyttäen painikkeita 2 ja 3. Painikkeella 4 siirrytään valitulle sivulle. Päävalikkoon palataan painikkeella 1. Tässä valikossa on kolme vaihtoehtoa. Fault Log (vikaloki) Time to Service (huoltoon jäljellä oleva aika) Vianmääritys Service required in 10 Hours Parts required for routine service 1234 Fuel Filter 1235 Air Filter 1236 Engine Oil Filter 1237 Hydraulic Filter Huoltoinsinööri voi kuitenkin nollata huoltoajan. Huollon osanumerot tallennetaan muistiin, vain numerot tallennetaan. Ensimmäinen huolto tapahtuu 50 tunnin jälkeen. Sen jälkeen huoltoväli on 250 tuntia. tallennettu, seuraava ilmaantuva vika ylikirjoittaa vanhimman vian. Nämä tiedot voidaan hakea käyttämällä huoltotyökalua. Niitä voidaan tarkastella myös huoltovalikon virhesivulla. Sivuja selataan edellä kuvatulla menetelmällä. Viimeisin virhe näkyy aina näytön yläreunassa. Vikojen / tietojen keruuominaisuudella on kolme toimintoa. Kukin tietue voi sisältää enintään 50 vikaa. Ne ovat seuraavia: Kallistusmittari tallentaa rinteet, joiden kaltevuus on suurempi kuin 22. Moottori kirjaa ylikuumenemisesta tai öljynpaineen putoamisesta johtuvat moottorin sammumiset. Huolto kirjaa hydraulisen käytön ohitukset ja ylitetyt huoltovälit. fi-14

15 VISUAALINEN NÄYTTÖ KIELIVALIKKO Language Menu English Deutsch Francais Danish Swedish Dutch Kun siirrytään kielen valintasivulle, merkki ilmestyy valittuna olevan kielen viereen. Kun merkkiä siirretään ylös ja alas, kieli ei vaihdu ennen kuin painiketta 4 painetaan kielen valitsemiseksi ja tallentamiseksi. Tällöin otsikkopalkki vaihtuu uuteen valittuun kieleen. Valinnat ovat aina oikealla kielellä: englanti, saksa, ranska, tanska, ruotsi ja hollanti. fi-15
