1 ETRS89:n ja N2000:n käyttöönotosta Esitelmän sisältö: Miksi pitäisi vaihtaa? Mihin vaihtaa? ETRS89 - koordinaattijärjestelmä N2000- korkeusjärjestelmä Uuden järjestelmän käyttöönotto Käyttöönottoprosessi Tasokoordinaatiston valinta, muunnokset KUNTIEN JA MAANMITTAUSLAITOKSEN KIINTEISTÖTEHTÄVIEN KOULUTUSPÄIVÄ Marko Ollikainen Maanmittauslaitos 1

Miksi? Mannerlaattojen liike mannerlaattojen liike muuttaa eri mantereilla sijaitsevien pisteiden keskinäistä sijaintia esim. Eurooppa Pohj.Amerikka n. 2.

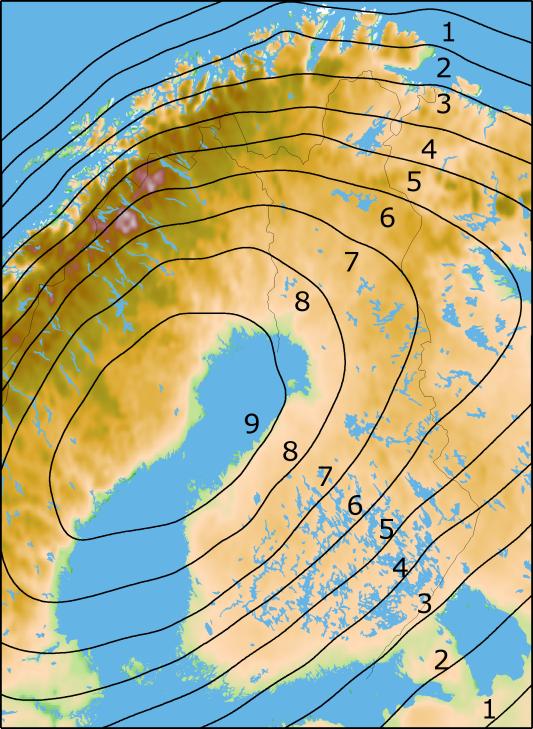

Maannousu jääkauden aikaisen jääpeitteen (jopa 3 km paksu) painama maankuori palautuu normaaliin asentoonsa maannousu Suomessa noin 3-9 mm /vuosi Suomi 10 000 vuotta sitten, maannousu Suomessa

2 Miksi? Mannerlaattojen liike mannerlaattojen liike muuttaa eri mantereilla sijaitsevien pisteiden keskinäistä sijaintia esim. Eurooppa Pohj.Amerikka n. 2.5 cm/vuosi Kuvat: mannerlaattojen liikkeet Koordinaatit ja korkeudet muuttuvat maapallo elää ja muuttuu jatkuvasti. Maannousu jääkauden aikaisen jääpeitteen (jopa 3 km paksu) painama maankuori palautuu normaaliin asentoonsa maannousu Suomessa noin 3-9 mm /vuosi Suomi vuotta sitten, maannousu Suomessa mm/vuosi Suomi_jaakauden_jalkeen.png Kuva: Geodeettinen laitos kansainvälisyys ja paikkatietojen yhteiskäyttö Valtio<>kunnat<>muut toimijat, INSPIRE tarkkuus ja ajantasaisuus (paikannustekniikka, järjestelmä<>luonto) 2

3 m Mihin? ETRS89 (European Terrestrial Reference System) EUREF-FIN = ETRS89 järjestelmän realisaatio Suomessa Tasokoordinaatistot: ETRS-GKn, ETRS-TM35FIN Määrittely julkisen hallinnon suosituksissa JHS153 (ETRS89-järjestelmän mukaiset koordinaatit Suomessa) JHS154 (ETRS89-järjestelmään liittyvät karttaprojektiot, tasokoordinaatistot ja karttalehtijako) N Kunnille suositellaan ETRS-GKnkoordinaatistoa. Vertailun vuoksi: Itäkoordinaatti keskimeridiaanilla: TM35FIN: m GKn: m (GK27) KKJ: m (kkj3) Projektiokaistan leveys: TM35FIN: 13 GKn: 1 KKJ: m Pisteen koordinaatit: N = m E = m (0, 0 m) (0, m) E Kuva: Geodeettinen laitos/pasi Häkli 3

4 Mihin? N2000 Määrittely: Julkisen hallinnon suositus JHS 163: Suomen korkeusjärjestelmä N2000 Perusteita Yhteinen eurooppalaisen korkeusjärjestelmä N2000 on sen suomalainen realisaatio. N2000 järjestelmän lähtötaso on Amsterdamin nollapiste NAP. Realisointi Geodeettisen laitoksen tarkkavaaituspisteet määrittelevät N2000-järjestelmän. N2000:n korkeuslukemat muuttuvat cm N60:een nähden. Suurin osa erosta syntyy 40 vuoden maannoususta, koska N2000 korkeudet on laskettu vuoden 2000 maannousun mukaisina; N60-korkeudet olivat vuoden 1960 mukaisia. Käyttöönotto GL: 3. tarkkavaaituksen pisteiden korkeudet MML: omat korkeuspisteet N2000:een, muunnos Kunnat: vaihtaminen mahdollista N2000 korkeuksien muutos verrattuna N60 järjestelmän korkeuksiin, ero senttimetreinä, Kuva: Geodeettinen laitos 4

5 Miksi Uusien järjestelmien käyttöönotto nykyinen järjestelmä ei täytä sille asetettuja vaatimuksia tai kuntaliitosten johdosta kunnan alueella on useita paikallisia järjestelmiä. Paikkatiedon yhteiskäytön ja satelliittipaikannuksen lisääntyminen INSPIRE-direktiivin vaatimukset koordinaatistoista Hyötyjä saadaan käyttöön tarkimmat ja homogeeniset koordinaatistot Suomessa voidaan suoraan hyödyntää GNSS-mittauksien tarkkuus (EUREF-FIN) paikkatietojen yhteiskäyttö helpottuu vähennetään väärän paikkatiedon riskiä esim. kriisitapauksissa saadaan koko kunnan alueelle yksi yhtenäinen koordinaatisto Maanmittauslaitos ei toimita aineistoja KKJ:ssä vuoden 2012 jälkeen Jotta päästään paikallisesta järjestelmästä tai koordinaatistosta valtakunnalliseen järjestelmään tai koordinaatistoon, tarvitaan koordinaattimuunnos ja joukko konversioita. 5

6 Vaihtoprosessi SYY VAIHTAMISEEN NYKYTILANTEEN SELVITYS Epätarkkuudet Yhteiskäyttö Kuntaliitokset Toteaminen Toimenpiteet Päätös vaihtamisesta Runkoverkko Kiinteistötiedot Kartat Paikkatietojärjestelmä Yhteydet valtakunnan järjestelmiin KOORDINAATISTON VAIHDON SUUNNITTELU muunnos/saneeraus aikataulutus tiedottaminen MUUNNOSPISTEIDEN VALINTA: määrä alueellinen kattavuus ja jakauma homogeenisuus MITTAUKSET: Mittausten slu Havainnot Laskenta KOORDINAATIT Paikalliset koordinaatit ETRS-GKn-koordinaatit N2000-korkeudet MUUNNOKSEN MÄÄRITTÄMINEN MUUNNOSMENETELMÄ JA PARAMETRIT: valtakunnallinen, kunnallinen tai alueellinen MUUNNOKSEN TESTAUS TESTAUS: muunnoksen sisäinen ja ulkoinen tarkkuus KOORDINAATISTON VAIHDON TOTEUTTAMINEN Muunnettava aineisto: paikallinen koordinaatisto M U U N N O S Muunnettu aineisto: ETRS-GKn / N2000 JÄLKITOIMENPITEET Tiedottaminen ja koulutus (koko prosessin aikana) Siirtymäaika 6

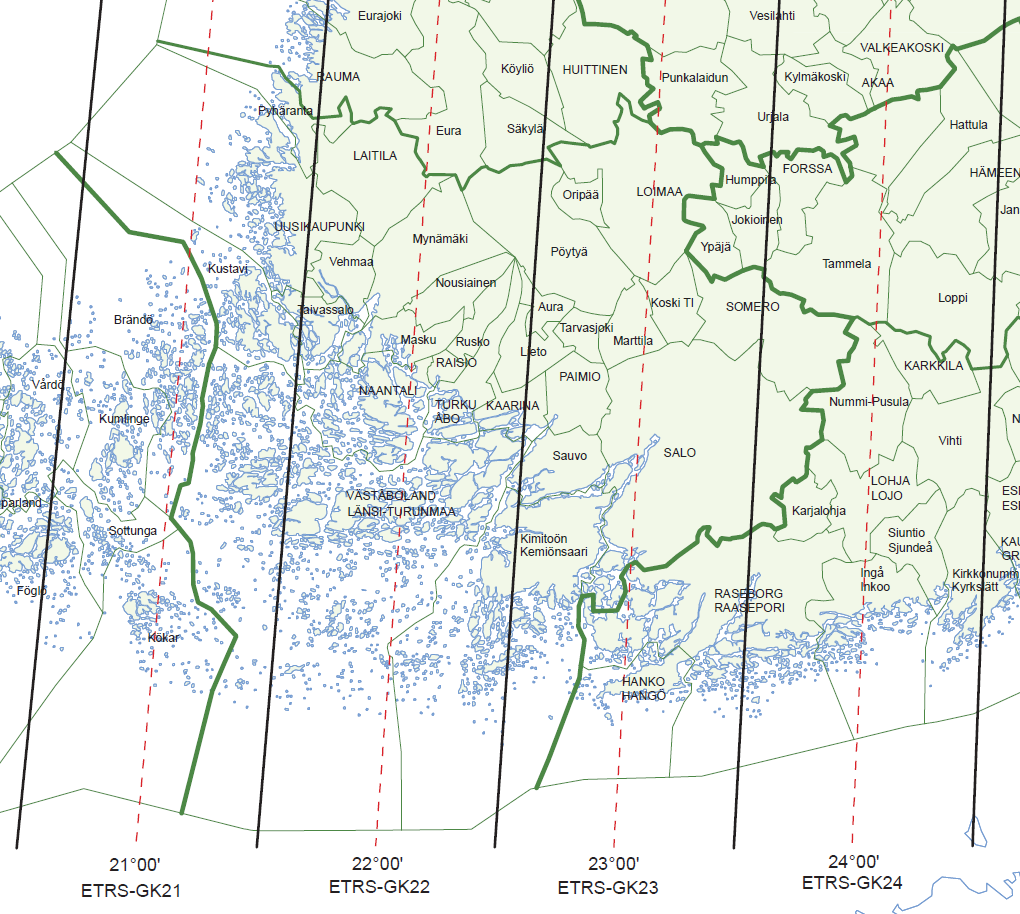

7 Tasokoordinaatiston valinta kuntaan Pohdittavia seikkoja: - kunnan keskustaajama - kunnan ala (kummassa kaistassa) - naapurien valinta - yhteistyötahot Somero Valitaan käyttöön yksi GKn-koordinaatisto. 7

- kunnan koordinaatiston tila - homogeenisuus - saneeraustarve - kunnan kiintopisteet - määrä,

8 Muunnosvaihtoehdot Pohdittavia seikkoja: - olemassa olevan muunnoksen käyttö - valtakunnallinen? - valitun muunnoksen soveltuvuus - paikkatieto-ohjelmistoon - käyttötarkoitus - mitä muunnetaan? - kunnan koordinaatiston tila - homogeenisuus - saneeraustarve - kunnan kiintopisteet - määrä, laatu - valtakunnalliset - oma asiantuntemus - konsultit N2000- ja N60-korkeusjärjestelmien välinen muunnos 8

9 Mittaukset (jos tarvitaan) Tavoite: Muunnoskaavojen määrittäminen kunnan nykyisen koordinaatiston ja GKn-koordinaatiston välille Korkeusero N2000<>kunnan korkeusjärjestelmä Toteutus Pisteiden inventointi (mitä on olemassa, mitä tarvitsee tehdä), mittausten suunnittelu, mittaus, laskenta Tarvittava pistemäärä (min 5 kpl, määrään vaikuttaa mm. muunnostyyppi, taajama<>haja-asutusalue) Staattinen GNSS-mittaus/vaaitus suositeltavaa Muunnosparametrien määrittäminen ja testaus 9

10 Koordinaatiston vaihdon toteuttaminen Muunnettavan aineiston muuntaminen uuteen koordinaatistoon/korkeusjärjestelmään kunnan paikkatieto-ohjelmiston toimittaja keskeinen yhteistyökumppani Tiedottaminen Koko prosessin aikana Yhteistyötahot ja niiden huomioiminen Koulutus 10

11 Maanmittauslaitoksen suunnitelmat ETRS89 koordinaattijärjestelmä on otettu käyttöön 2010 KKJ-tuki jatkuu vuoden 2012 loppuun N2000 korkeusjärjestelmä selvitysprojekti on menossa, käyttöönottoon vaikuttaa mm. Kartastostrategia (->2020 mennessä) KM2-korkeusmallin valmistuminen Vaadittavat muutokset tietojärjestelmiin tulee käyttöön lähivuosina? 11

12 KIITOKSET MIELENKIINNOSTA! LISÄTIETOJA/KOMMENTTEJA: Marko Ollikainen MYÖS: Julkisen hallinnon suositukset (JHS153, JHS154, JHS163) Geodeettisen laitoksen tiedotteet 29 ja 30 Geodeettisen laitoksen koordinaattimuunnospalvelu (http://coordtrans.fgi.fi/ ) 12
