1 FINNREF- TUKIASEMAVERKKO/PAIKANNUS- PALVELU JA SEN KEHITTÄMINEN Maanmittauspäivät 2018 Marko Ollikainen 1

2 Esityksen sisältö: - Taustaa - Nyt - Tulevaisuutta

3 FINNREF TUKIASEMAVERKKO JA PAIKANNUSPALVELU - LYHYESTI FinnRef-tukiasema-verkko Aktiivisten GNSS-tukiasemien verkko valtakunnallisten vertausjärjestelmien eli koordinaatti-, korkeus- ja painovoimajärjestelmien/vertauskehysten ylläpito EUREF-FIN:n runko Tarkkavaaitut asemat painovoimapilarit Yhteydet kansainvälisiin järjestelmiin (EPN, IGS), muunnosten hallinta Tutkimus: MML Paikkatietokeskus (FGI) FinnRef-paikannuspalvelu ICT-tuotantopalvelupalvelut ylläpitää Avoin DGNSS-paikannuspalvelu 3

4 FINNREF - TAUSTAA Ensimmäinen vaihe NKG:n suositus pysyvien GPS-asemien rakentamisesta 1993 Geodeettinen laitos rakensi (Degerby 2005) GPS-asemaa EUREF-FIN-koordinaatiston perusta kolmiopistettä Sitominen eurooppalaiseen koordinaatistoon 4

5 FINNREF - TAUSTAA Toinen vaihe MMM rahoitus uudistamiseen Rakennettu GNSS-asemaa Avoin DGNSS-paikannuspalvelu Verkko-RTK testikäytössä Kilpisjärvi Hetta Tornio Pyhäjoki Savukoski Orivesi Mikkeli Finström

Vastaanotin Javad Delta-3 GNSS Kalibroidut Javad Choke Ring antennit; SCIGN

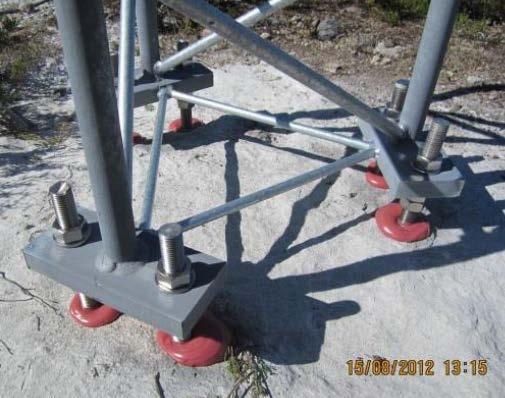

6 FINNREF - ASEMA Vaatimukset Peruskallio, avoin satelliittinäkyvyys Ei RF-häiriöitä GNSS-taajuuksilla Tietoliikenneyhteys, sähkö Aseman varustus: Vastaanotin Javad Delta-3 GNSS Kalibroidut Javad Choke Ring antennit; SCIGN Radome Tietoliikenneyhteydet (valokuitu, 3G, 4G) Sähkön etäohjausyksikkö, UPS, Akusto 6

7 FINNREF MISSÄ MENNÄÄN NYT Taustaa GL osaksi Maanmittauslaitosta 2015 FinnRef:n laajempi hyödyntäminen? -> selvitysprojekti Verkko-RTK-menetelmien tarkkuus ja luotettavuus? (FinnRef-asemien keskimääräinen etäisyys 200 km ) Verkko on harva eikä paikannuspalvelu kestä asemien rikkoutumista Luotettavuutta lisäasemilla Tarvittava tukiasemien määrä? Galileo, Beidou -> sat.määrä, tukiasemien etäisyys Käyttöönotto-/kehitysprojekti Paikannuspalvelun käytettävyys, toiminnallisuus ja tarkkuus nostetaan Maanmittauslaitoksen oman tuotannon vaatimuksia vastaaviksi rakennetaan noin 25 uutta tukiasemaa ja hyödynnetään naapurimaiden tukiasemien dataa kehitetään myös huomioiden muun julkishallinnon ja yhteiskunnan tarpeet Käyttöön 2019 MML:n tuotannossa 7

8 FINNREF - TIHENNYS Tavoite: noin 50 omaa FinnRef-asemaa 20 vanhaa asemaa Vuonna 2017 rakennettiin Vuonna 2018 rakennetaan asemaa Naapurimaiden asemien hyödyntäminen Viro 4 Ruotsi 9 Norja 4 Hollola 12/2017 Tammisaari 11/2017 8

9 FINNREF TESTIT 2018 MML:n tuotanto FGI (Paikkatietokeskus) RTK-mittausten hyödyntämistä dynaamisessa ympäristössä 9

10 PAIKANNUSPALVELU Paikannussatelliitit FinnRef-asemat Käyttäjät Paikannussatelliittien datan keräys Virhelähteet Data Data Laskentakeskus Data Virheiden mallinnus reaaliajassa Korjaukset dataan Data + korjaus = Tarkempi sijainti Internet 10

11 FINNREF-PAIKANNUSPALVELU DGNSS-palvelu kaikille avoin, ilmainen DGNSS-korjausdata koodipaikannukseen 0.5 m:n tarkkuus Korjausdata lähetään internetin välityksellä NTRIP-protokollan mukaisesti (verkko/asema) Verkko-RTK-palvelu Tällä hetkellä tutkimus ja testikäyttöön RINEX-palvelu vapaasti kaikkien saatavilla FinnRef-tukiasemien havaintodata jälkilaskentaan 11

12 PAIKANNUSPALVELUOHJELMISTO Laskennassa nyt 32 omaa asemaa + naapurimaiden asemat Vuoden 2018 lopulla yhteensä asemaa Laskentaohjelmisto: GNSMART / Geo++ (GNss - State Monitoring And Representation Technique) Laitevalmistajista riippumaton ohjelmisto Ohjelmiston tehtävä Kerää tosiajassa dataa FinnRef-asemilta Järjestelmän tilan monitorointi Reaaliaikainen virhelähteiden mallinnus Monitieheijastumisten vähentäminen Antennien vaihekeskipisteiden korjaus (kalibroidut antennit) Alkutuntemattomien ratkaisu Korjaustiedon välittäminen käyttäjille Tuetut verkko-rtk-formaatit: PRS, FKP, MAC DGNSS 12

13 LOPUKSI: PAIKKATIETOPOLIITTINEN SELONTEKO 3.3. Tarkka paikannus kaikkien käyttöön Satelliittipaikannusjärjestelmät ja niitä tarkentavat palvelut luovat edellytykset paikkatietojen tehokkaalle hyödyntämiselle logistiikassa, navigoinnissa, autonomisessa liikenteessä, monissa käytännön mittaustehtävissä sekä kansalaisten arjessa. Selvitetään ja laaditaan suunnitelma siitä, miten kansallinen Maanmittauslaitoksen ylläpitämään kiintopisteverkkoon perustuva FinnRef-paikannuskorjauspalvelu voidaan ottaa laajasti ja avoimesti yleiseen käyttöön tulevaisuuden paikannus- ja logistiikkapalveluita kehitettäessä ja käytettäessä. Lisäksi selvitetään miten palvelu soveltuu myös turvallisuusviranomaisten käyttöön. Euroopassa eletään tärkeää vaihetta satelliittinavigoinnin kehityksessä, sillä eurooppalainen globaali Galileo- satelliittinavigointijärjestelmään on juuri otettu käyttöön ensimmäiset palvelut ja sen on tarkoitus olla täysimääräisessä käytössä vuonna Tuetaan suomalaisten osallistumista eurooppalaiseen yhteistyöhön avaruusasioissa ja satelliittidatan hyödyntämistä yhä uusilla toimialoilla. Samalla edistetään Suomen kehittymistä merkittäväksi toimijaksi satelliittimarkkinoilla. 13

14 KIITOS MIELENKIINNOSTA 14
